Nastawcze zawory kulowe z kurkiem kulistym z charakterystyką regulującą,

Transkrypt

1 Nastawcze zawory kulowe z kurkiem kulistym z charakterystyką regulującą, wyłożone PFA, PVDF. Odporne na korozję Typ budowy KNR Kompaktowy typ budowy dla kv 0,8 400 Richter ENVIPACK uszczelnienie wałka sterującego Przełożenie siły z napędu na kulę bez luzu Sprawdzone przez TA Luft tel.: +48 (68)

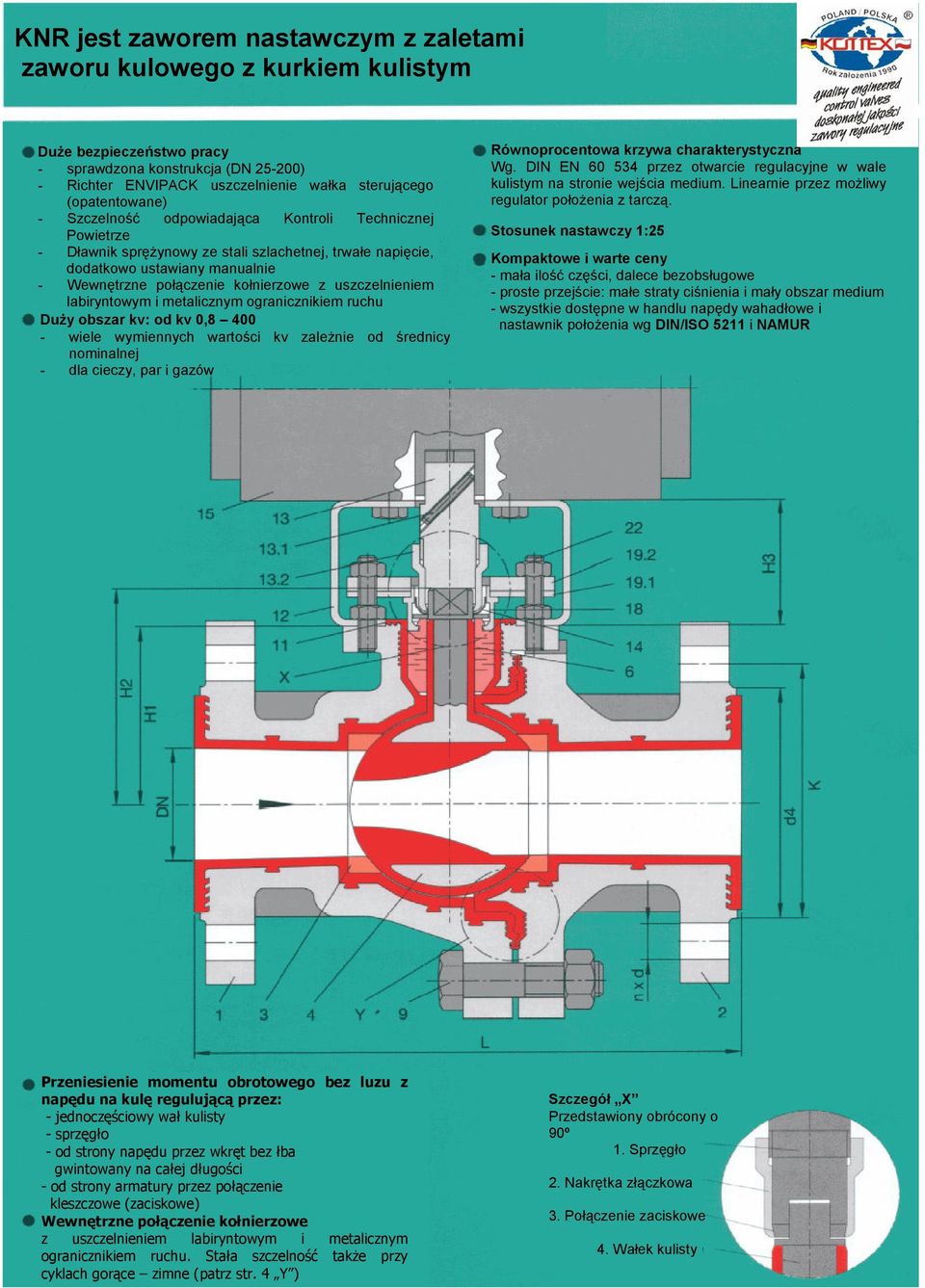

2 KNR jest zaworem nastawczym z zaletami zaworu kulowego z kurkiem kulistym Duże bezpieczeństwo pracy - sprawdzona konstrukcja (DN ) - Richter ENVIPACK uszczelnienie wałka sterującego (opatentowane) - Szczelność odpowiadająca Kontroli Technicznej Powietrze - Dławnik sprężynowy ze stali szlachetnej, trwałe napięcie, dodatkowo ustawiany manualnie - Wewnętrzne połączenie kołnierzowe z uszczelnieniem labiryntowym i metalicznym ogranicznikiem ruchu Duży obszar kv: od kv 0, wiele wymiennych wartości kv zależnie od średnicy nominalnej - dla cieczy, par i gazów Równoprocentowa krzywa charakterystyczna Wg. DIN EN przez otwarcie regulacyjne w wale kulistym na stronie wejścia medium. Linearnie przez możliwy regulator położenia z tarczą. Stosunek nastawczy 1:25 Kompaktowe i warte ceny - mała ilość części, dalece bezobsługowe - proste przejście: małe straty ciśnienia i mały obszar medium - wszystkie dostępne w handlu napędy wahadłowe i nastawnik położenia wg DIN/ISO 5211 i NAMUR Przeniesienie momentu obrotowego bez luzu z napędu na kulę regulującą przez: - jednoczęściowy wał kulisty - sprzęgło - od strony napędu przez wkręt bez łba gwintowany na całej długości - od strony armatury przez połączenie kleszczowe (zaciskowe) Wewnętrzne połączenie kołnierzowe z uszczelnieniem labiryntowym i metalicznym ogranicznikiem ruchu. Stała szczelność także przy cyklach gorące zimne (patrz str. 4 Y ) Szczegół X Przedstawiony obrócony o 90º 1. Sprzęgło 2. Nakrętka złączkowa 3. Połączenie zaciskowe 4. Wałek kulisty

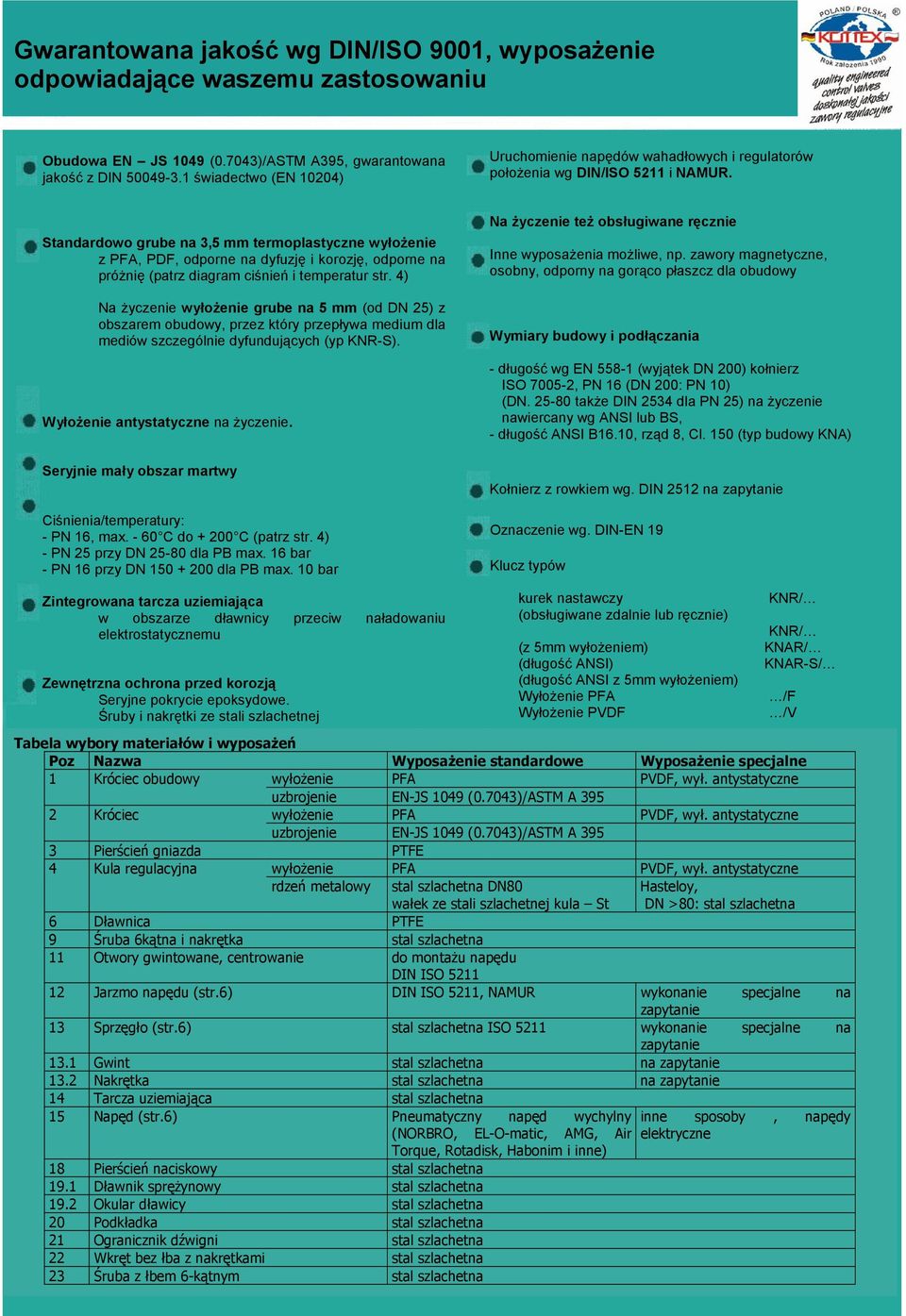

3 Gwarantowana jakość wg DIN/ISO 9001, wyposażenie odpowiadające waszemu zastosowaniu Obudowa EN JS 1049 (0.7043)/ASTM A395, gwarantowana jakość z DIN świadectwo (EN 10204) Uruchomienie napędów wahadłowych i regulatorów położenia wg DIN/ISO 5211 i NAMUR. Standardowo grube na 3,5 mm termoplastyczne wyłożenie z PFA, PDF, odporne na dyfuzję i korozję, odporne na próżnię (patrz diagram ciśnień i temperatur str. 4) Na życzenie wyłożenie grube na 5 mm (od DN 25) z obszarem obudowy, przez który przepływa medium dla mediów szczególnie dyfundujących (yp KNR-S). Wyłożenie antystatyczne na życzenie. Seryjnie mały obszar martwy Ciśnienia/temperatury: - PN 16, max C do C (patrz str. 4) - PN 25 przy DN dla PB max. 16 bar - PN 16 przy DN dla PB max. 10 bar Na życzenie też obsługiwane ręcznie Inne wyposażenia możliwe, np. zawory magnetyczne, osobny, odporny na gorąco płaszcz dla obudowy Wymiary budowy i podłączania - długość wg EN (wyjątek DN 200) kołnierz ISO , PN 16 (DN 200: PN 10) (DN także DIN 2534 dla PN 25) na życzenie nawiercany wg ANSI lub BS, - długość ANSI B16.10, rząd 8, Cl. 150 (typ budowy KNA) Kołnierz z rowkiem wg. DIN 2512 na zapytanie Oznaczenie wg. DIN-EN 19 Klucz typów Zintegrowana tarcza uziemiająca w obszarze dławnicy przeciw naładowaniu elektrostatycznemu Zewnętrzna ochrona przed korozją Seryjne pokrycie epoksydowe. Śruby i nakrętki ze stali szlachetnej kurek nastawczy KNR/ (obsługiwane zdalnie lub ręcznie) KNR/ (z 5mm wyłożeniem) KNAR/ (długość ANSI) KNAR-S/ (długość ANSI z 5mm wyłożeniem) Wyłożenie PFA /F Wyłożenie PVDF /V Tabela wybory materiałów i wyposażeń Poz Nazwa Wyposażenie standardowe Wyposażenie specjalne 1 Króciec obudowy wyłożenie PFA PVDF, wył. antystatyczne uzbrojenie EN-JS 1049 (0.7043)/ASTM A Króciec wyłożenie PFA PVDF, wył. antystatyczne uzbrojenie EN-JS 1049 (0.7043)/ASTM A Pierścień gniazda PTFE 4 Kula regulacyjna wyłożenie PFA PVDF, wył. antystatyczne rdzeń metalowy stal szlachetna DN80 wałek ze stali szlachetnej kula St Hasteloy, DN >80: stal szlachetna 6 Dławnica PTFE 9 Śruba 6kątna i nakrętka stal szlachetna 11 Otwory gwintowane, centrowanie do montażu napędu DIN ISO Jarzmo napędu (str.6) DIN ISO 5211, NAMUR wykonanie specjalne na zapytanie 13 Sprzęgło (str.6) stal szlachetna ISO 5211 wykonanie specjalne na zapytanie 13.1 Gwint stal szlachetna na zapytanie 13.2 Nakrętka stal szlachetna na zapytanie 14 Tarcza uziemiająca stal szlachetna 15 Napęd (str.6) Pneumatyczny napęd wychylny inne sposoby, napędy (NORBRO, EL-O-matic, AMG, Air elektryczne Torque, Rotadisk, Habonim i inne) 18 Pierścień naciskowy stal szlachetna 19.1 Dławnik sprężynowy stal szlachetna 19.2 Okular dławicy stal szlachetna 20 Podkładka stal szlachetna 21 Ogranicznik dźwigni stal szlachetna 22 Wkręt bez łba z nakrętkami stal szlachetna 23 Śruba z łbem 6-kątnym stal szlachetna

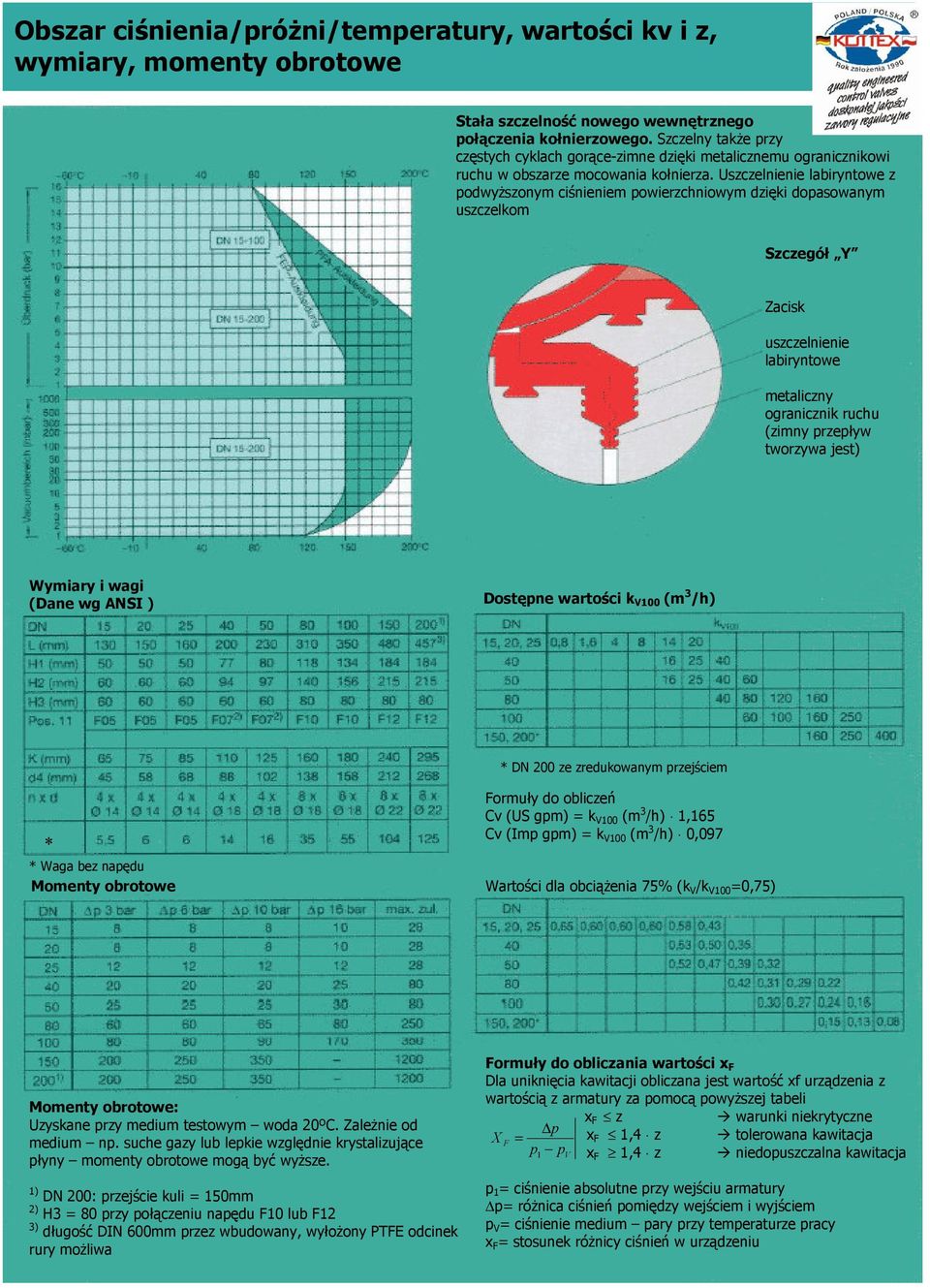

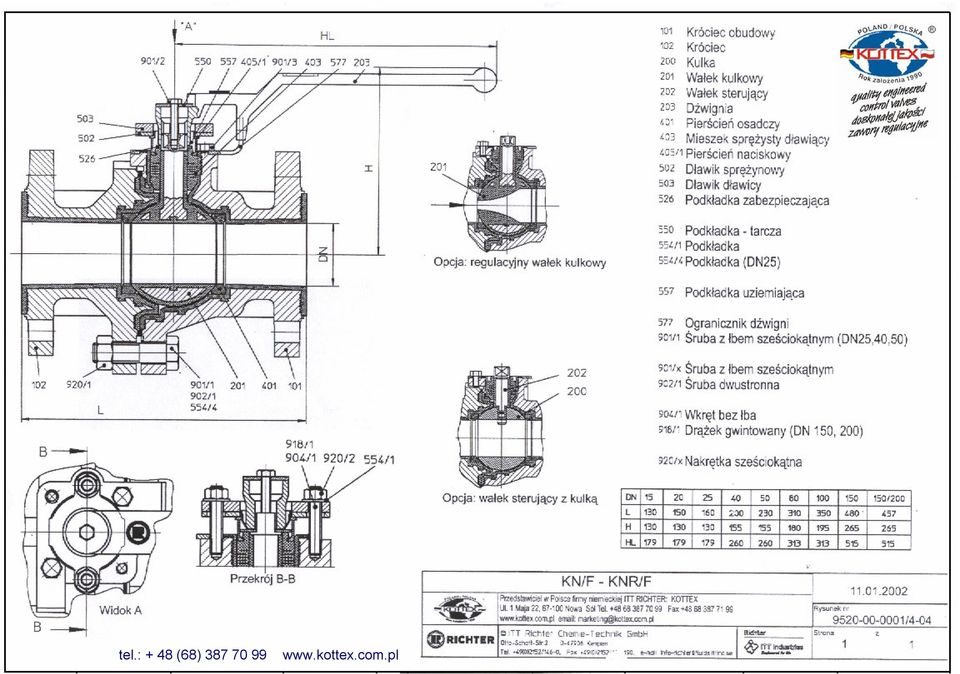

4 Obszar ciśnienia/próżni/temperatury, wartości kv i z, wymiary, momenty obrotowe Stała szczelność nowego wewnętrznego połączenia kołnierzowego. Szczelny także przy częstych cyklach gorące-zimne dzięki metalicznemu ogranicznikowi ruchu w obszarze mocowania kołnierza. Uszczelnienie labiryntowe z podwyższonym ciśnieniem powierzchniowym dzięki dopasowanym uszczelkom Szczegół Y Zacisk uszczelnienie labiryntowe metaliczny ogranicznik ruchu (zimny przepływ tworzywa jest) Wymiary i wagi (Dane wg ANSI ) Dostępne wartości k V100 (m 3 /h) * DN 200 ze zredukowanym przejściem * * Waga bez napędu Momenty obrotowe Formuły do obliczeń Cv (US gpm) = k V100 (m 3 /h) 1,165 Cv (Imp gpm) = k V100 (m 3 /h) 0,097 Wartości dla obciążenia 75% (k V /k V100 =0,75) Momenty obrotowe: Uzyskane przy medium testowym woda 20ºC. Zależnie od medium np. suche gazy lub lepkie względnie krystalizujące płyny momenty obrotowe mogą być wyższe. 1) DN 200: przejście kuli = 150mm 2) H3 = 80 przy połączeniu napędu F10 lub F12 3) długość DIN 600mm przez wbudowany, wyłożony PTFE odcinek rury możliwa Formuły do obliczania wartości x F Dla uniknięcia kawitacji obliczana jest wartość xf urządzenia z wartością z armatury za pomocą powyższej tabeli x F z warunki niekrytyczne p X x F 1,4 z tolerowana kawitacja F = p1 pv x F 1,4 z niedopuszczalna kawitacja p 1 = ciśnienie absolutne przy wejściu armatury p= różnica ciśnień pomiędzy wejściem i wyjściem p V = ciśnienie medium pary przy temperaturze pracy x F = stosunek różnicy ciśnień w urządzeniu

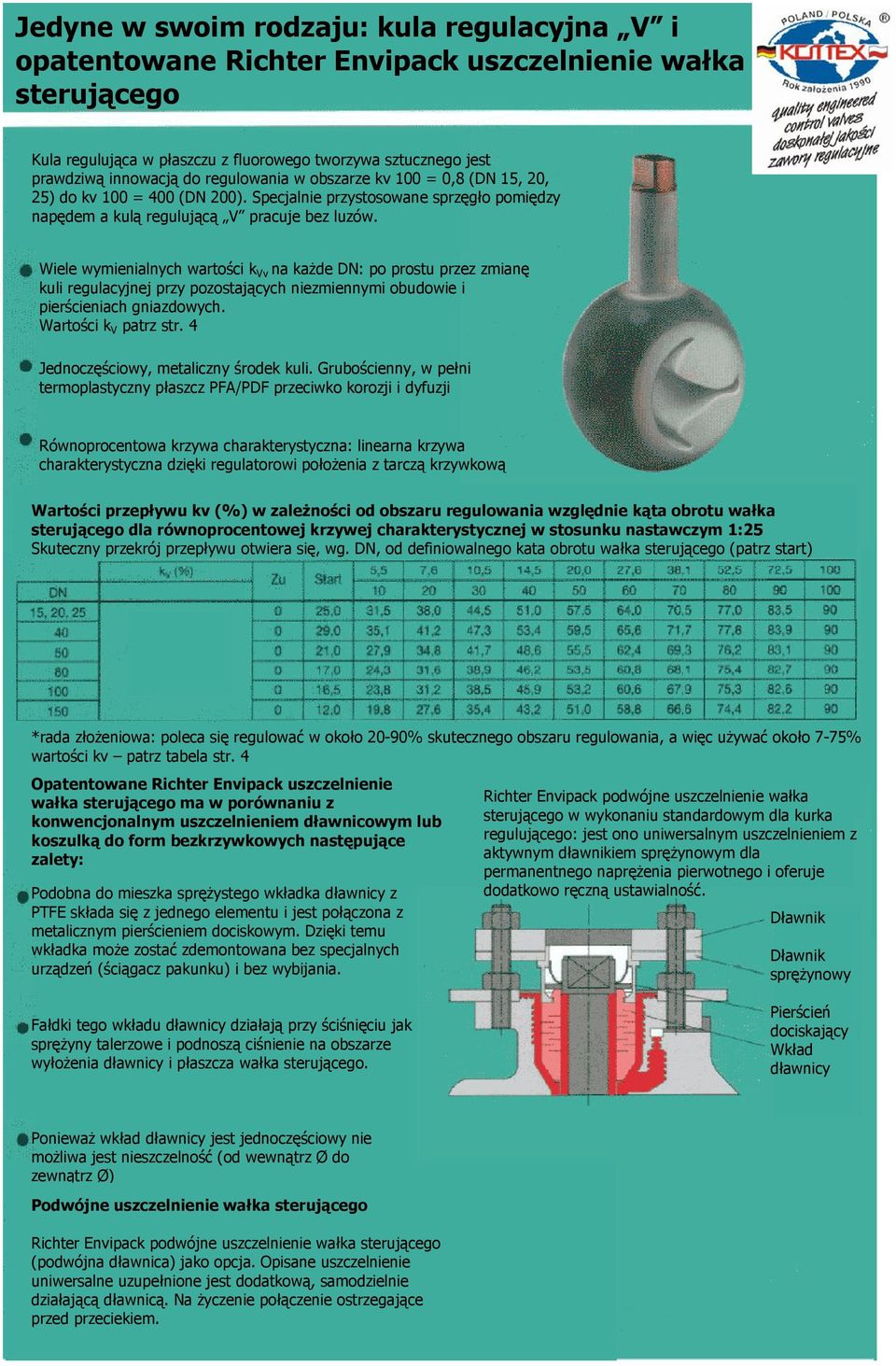

5 Jedyne w swoim rodzaju: kula regulacyjna V i opatentowane Richter Envipack uszczelnienie wałka sterującego Kula regulująca w płaszczu z fluorowego tworzywa sztucznego jest prawdziwą innowacją do regulowania w obszarze kv 100 = 0,8 (DN 15, 20, 25) do kv 100 = 400 (DN 200). Specjalnie przystosowane sprzęgło pomiędzy napędem a kulą regulującą V pracuje bez luzów. Wiele wymienialnych wartości k Vv na każde DN: po prostu przez zmianę kuli regulacyjnej przy pozostających niezmiennymi obudowie i pierścieniach gniazdowych. Wartości k V patrz str. 4 Jednoczęściowy, metaliczny środek kuli. Grubościenny, w pełni termoplastyczny płaszcz PFA/PDF przeciwko korozji i dyfuzji Równoprocentowa krzywa charakterystyczna: linearna krzywa charakterystyczna dzięki regulatorowi położenia z tarczą krzywkową Wartości przepływu kv (%) w zależności od obszaru regulowania względnie kąta obrotu wałka sterującego dla równoprocentowej krzywej charakterystycznej w stosunku nastawczym 1:25 Skuteczny przekrój przepływu otwiera się, wg. DN, od definiowalnego kata obrotu wałka sterującego (patrz start) *rada złożeniowa: poleca się regulować w około 20-90% skutecznego obszaru regulowania, a więc używać około 7-75% wartości kv patrz tabela str. 4 Opatentowane Richter Envipack uszczelnienie wałka sterującego ma w porównaniu z konwencjonalnym uszczelnieniem dławnicowym lub koszulką do form bezkrzywkowych następujące zalety: Podobna do mieszka sprężystego wkładka dławnicy z PTFE składa się z jednego elementu i jest połączona z metalicznym pierścieniem dociskowym. Dzięki temu wkładka może zostać zdemontowana bez specjalnych urządzeń (ściągacz pakunku) i bez wybijania. Richter Envipack podwójne uszczelnienie wałka sterującego w wykonaniu standardowym dla kurka regulującego: jest ono uniwersalnym uszczelnieniem z aktywnym dławnikiem sprężynowym dla permanentnego naprężenia pierwotnego i oferuje dodatkowo ręczną ustawialność. Dławnik Dławnik sprężynowy Fałdki tego wkładu dławnicy działają przy ściśnięciu jak sprężyny talerzowe i podnoszą ciśnienie na obszarze wyłożenia dławnicy i płaszcza wałka sterującego. Pierścień dociskający Wkład dławnicy Ponieważ wkład dławnicy jest jednoczęściowy nie możliwa jest nieszczelność (od wewnątrz Ø do zewnątrz Ø) Podwójne uszczelnienie wałka sterującego Richter Envipack podwójne uszczelnienie wałka sterującego (podwójna dławnica) jako opcja. Opisane uszczelnienie uniwersalne uzupełnione jest dodatkową, samodzielnie działającą dławnicą. Na życzenie połączenie ostrzegające przed przeciekiem.

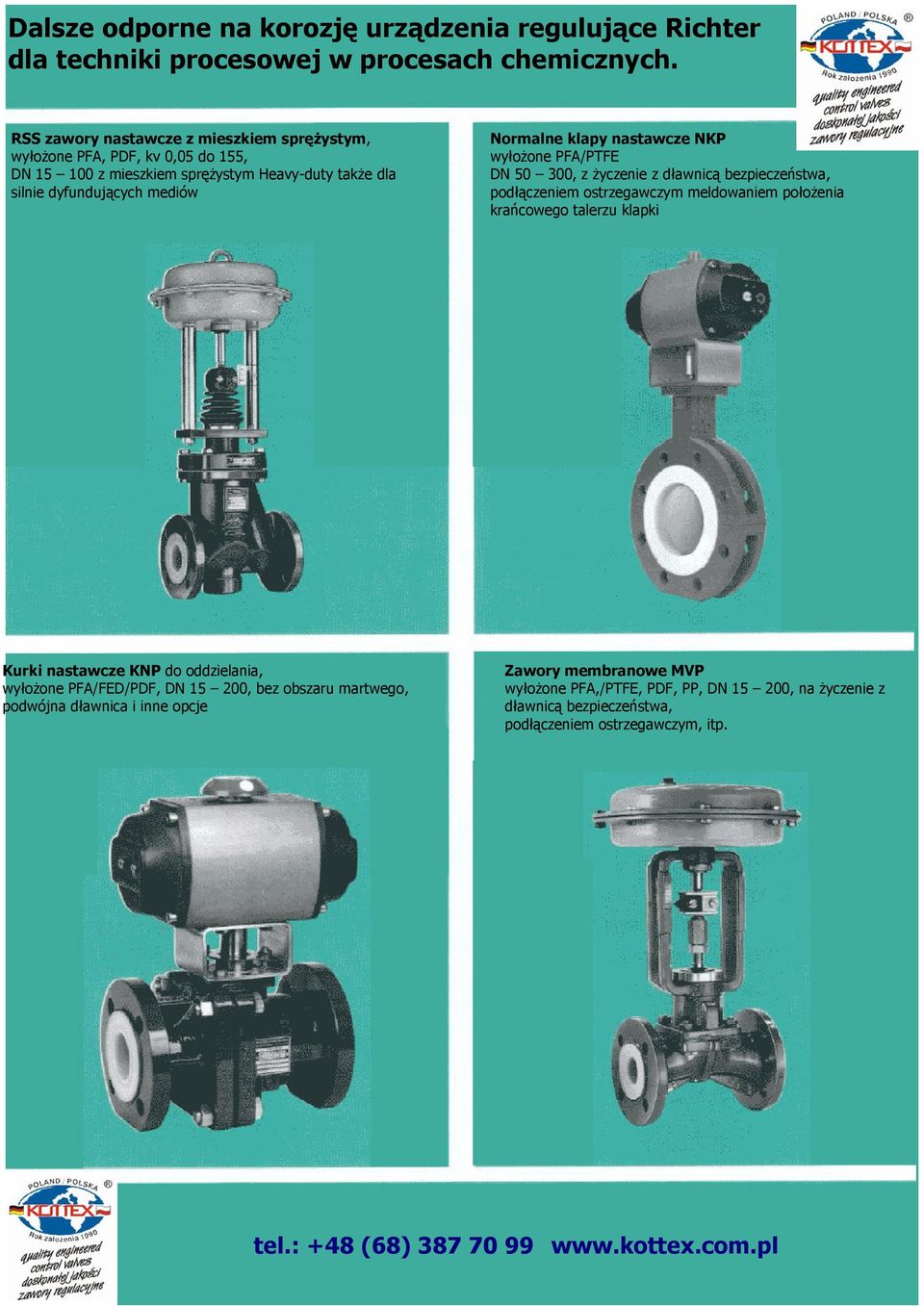

6 Dalsze odporne na korozję urządzenia regulujące Richter dla techniki procesowej w procesach chemicznych. RSS zawory nastawcze z mieszkiem sprężystym, wyłożone PFA, PDF, kv 0,05 do 155, DN z mieszkiem sprężystym Heavy-duty także dla silnie dyfundujących mediów Normalne klapy nastawcze NKP wyłożone PFA/PTFE DN , z życzenie z dławnicą bezpieczeństwa, podłączeniem ostrzegawczym meldowaniem położenia krańcowego talerzu klapki Kurki nastawcze KNP do oddzielania, wyłożone PFA/FED/PDF, DN , bez obszaru martwego, podwójna dławnica i inne opcje Zawory membranowe MVP wyłożone PFA,/PTFE, PDF, PP, DN , na życzenie z dławnicą bezpieczeństwa, podłączeniem ostrzegawczym, itp. tel.: +48 (68)
