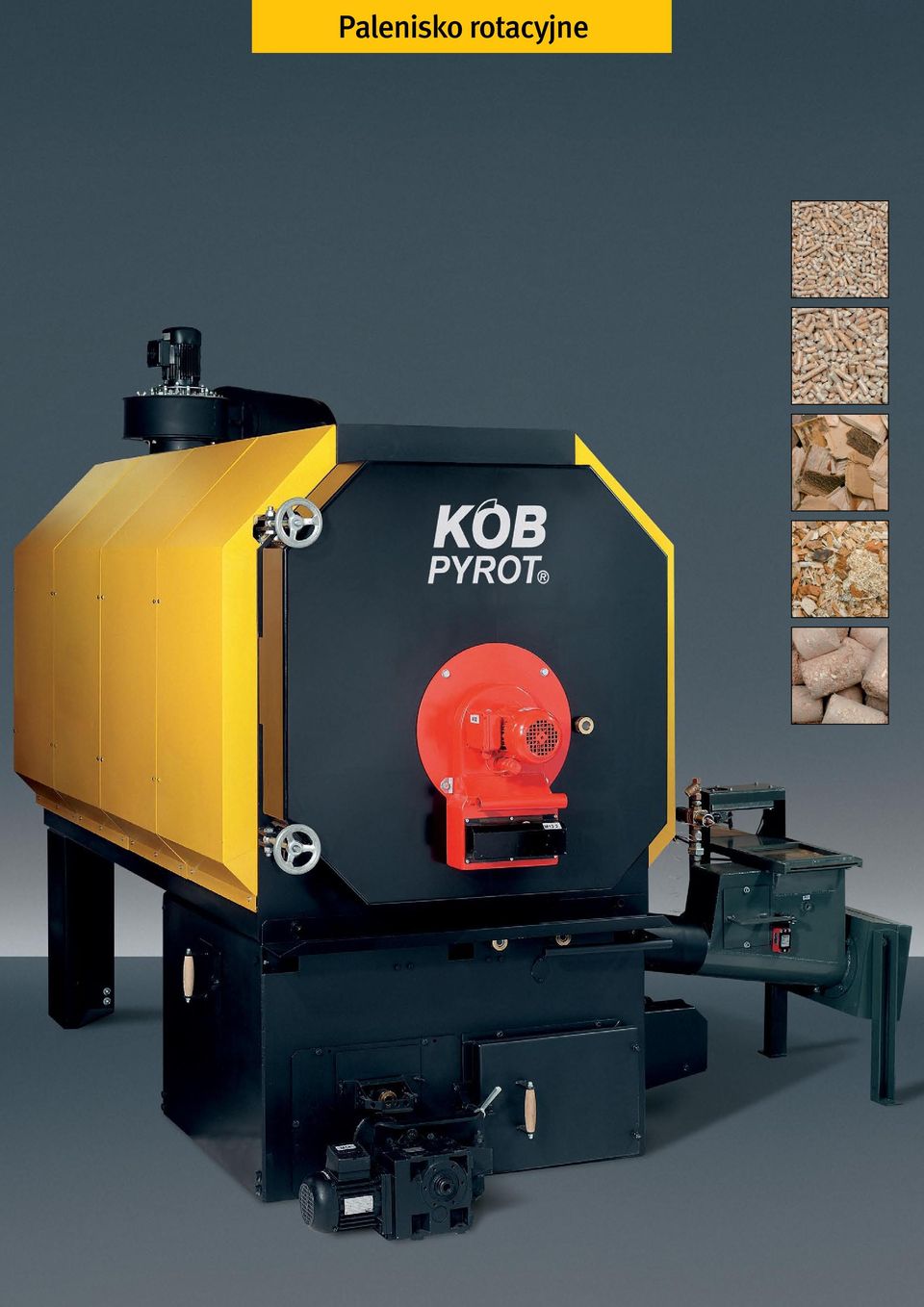

1 Palenisko rotacyjne

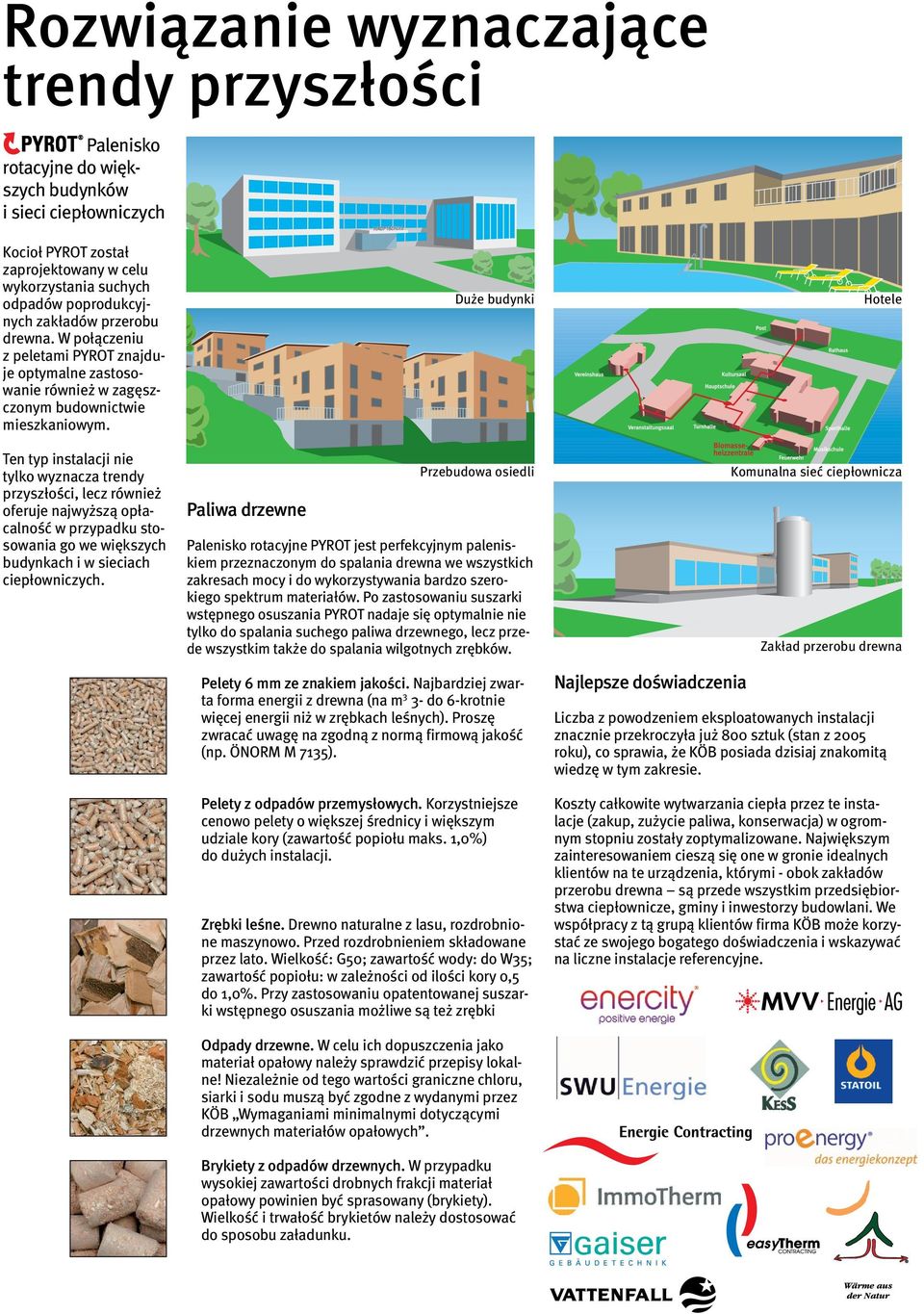

2 Rozwiązanie wyznaczające trendy przyszłości Palenisko rotacyjne do większych budynków i sieci ciepłowniczych Kocioł PYROT został zaprojektowany w celu wykorzystania suchych odpadów poprodukcyjnych zakładów przerobu drewna. W połączeniu z peletami PYROT znajduje optymalne zastosowanie również w zagęszczonym budownictwie mieszkaniowym. Ten typ instalacji nie tylko wyznacza trendy przyszłości, lecz również oferuje najwyższą opłacalność w przypadku stosowania go we większych budynkach i w sieciach ciepłowniczych. Paliwa drzewne Duże budynki Przebudowa osiedli Palenisko rotacyjne PYROT jest perfekcyjnym paleniskiem przeznaczonym do spalania drewna we wszystkich zakresach mocy i do wykorzystywania bardzo szerokiego spektrum materiałów. Po zastosowaniu suszarki wstępnego osuszania PYROT nadaje się optymalnie nie tylko do spalania suchego paliwa drzewnego, lecz przede wszystkim także do spalania wilgotnych zrębków. Pelety 6 mm ze znakiem jakości. Najbardziej zwarta forma energii z drewna (na m 3 3- do 6-krotnie więcej energii niż w zrębkach leśnych). Proszę zwracać uwagę na zgodną z normą firmową jakość (np. ÖNORM M 7135). Pelety z odpadów przemysłowych. Korzystniejsze cenowo pelety o większej średnicy i większym udziale kory (zawartość popiołu maks. 1,0%) do dużych instalacji. Zrębki leśne. Drewno naturalne z lasu, rozdrobnione maszynowo. Przed rozdrobnieniem składowane przez lato. Wielkość: G50; zawartość wody: do W35; zawartość popiołu: w zależności od ilości kory 0,5 do 1,0%. Przy zastosowaniu opatentowanej suszarki wstępnego osuszania możliwe są też zrębki Odpady drzewne. W celu ich dopuszczenia jako materiał opałowy należy sprawdzić przepisy lokalne! Niezależnie od tego wartości graniczne chloru, siarki i sodu muszą być zgodne z wydanymi przez KÖB Wymaganiami minimalnymi dotyczącymi drzewnych materiałów opałowych. Brykiety z odpadów drzewnych. W przypadku wysokiej zawartości drobnych frakcji materiał opałowy powinien być sprasowany (brykiety). Wielkość i trwałość brykietów należy dostosować do sposobu załadunku. Najlepsze doświadczenia Hotele Komunalna sieć ciepłownicza Zakład przerobu drewna Liczba z powodzeniem eksploatowanych instalacji znacznie przekroczyła już 800 sztuk (stan z 2005 roku), co sprawia, że KÖB posiada dzisiaj znakomitą wiedzę w tym zakresie. Koszty całkowite wytwarzania ciepła przez te instalacje (zakup, zużycie paliwa, konserwacja) w ogromnym stopniu zostały zoptymalizowane. Największym zainteresowaniem cieszą się one w gronie idealnych klientów na te urządzenia, którymi - obok zakładów przerobu drewna są przede wszystkim przedsiębiorstwa ciepłownicze, gminy i inwestorzy budowlani. We współpracy z tą grupą klientów firma KÖB może korzystać ze swojego bogatego doświadczenia i wskazywać na liczne instalacje referencyjne.

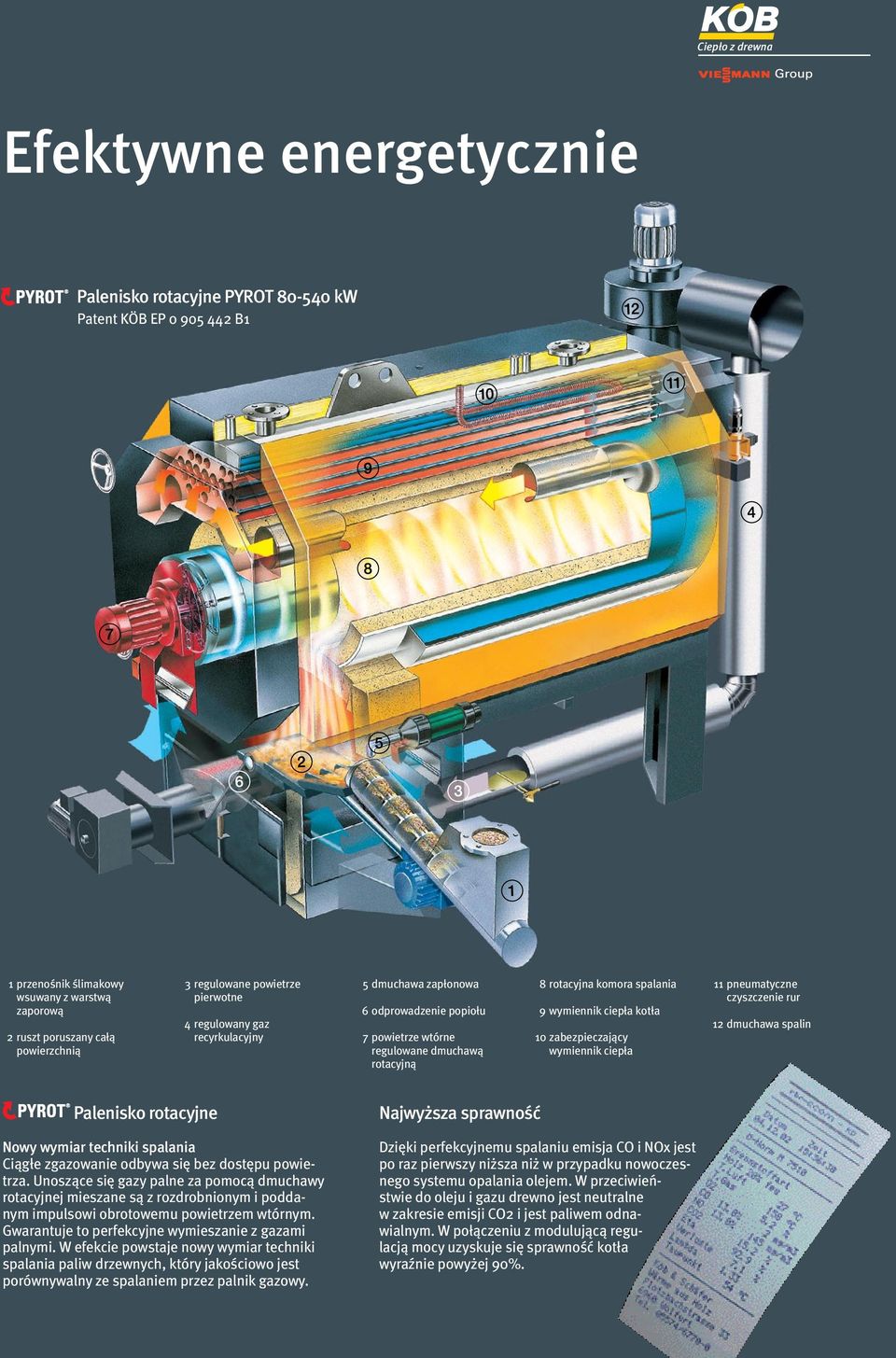

3 Ciepło z drewna Efektywne energetycznie Palenisko rotacyjne PYROT kw Patent KÖB EP B1 1 przenośnik ślimakowy wsuwany z warstwą zaporową 2 ruszt poruszany całą powierzchnią 3 regulowane powietrze pierwotne 4 regulowany gaz recyrkulacyjny 5 dmuchawa zapłonowa 6 odprowadzenie popiołu 7 powietrze wtórne regulowane dmuchawą rotacyjną 8 rotacyjna komora spalania 9 wymiennik ciepła kotła 10 zabezpieczający wymiennik ciepła 11 pneumatyczne czyszczenie rur 12 dmuchawa spalin Palenisko rotacyjne Nowy wymiar techniki spalania Ciągłe zgazowanie odbywa się bez dostępu powietrza. Unoszące się gazy palne za pomocą dmuchawy rotacyjnej mieszane są z rozdrobnionym i poddanym impulsowi obrotowemu powietrzem wtórnym. Gwarantuje to perfekcyjne wymieszanie z gazami palnymi. W efekcie powstaje nowy wymiar techniki spalania paliw drzewnych, który jakościowo jest porównywalny ze spalaniem przez palnik gazowy. Najwyższa sprawność Dzięki perfekcyjnemu spalaniu emisja CO i NOx jest po raz pierwszy niższa niż w przypadku nowoczesnego systemu opalania olejem. W przeciwieństwie do oleju i gazu drewno jest neutralne w zakresie emisji CO2 i jest paliwem odnawialnym. W połączeniu z modulującą regulacją mocy uzyskuje się sprawność kotła wyraźnie powyżej 90%.

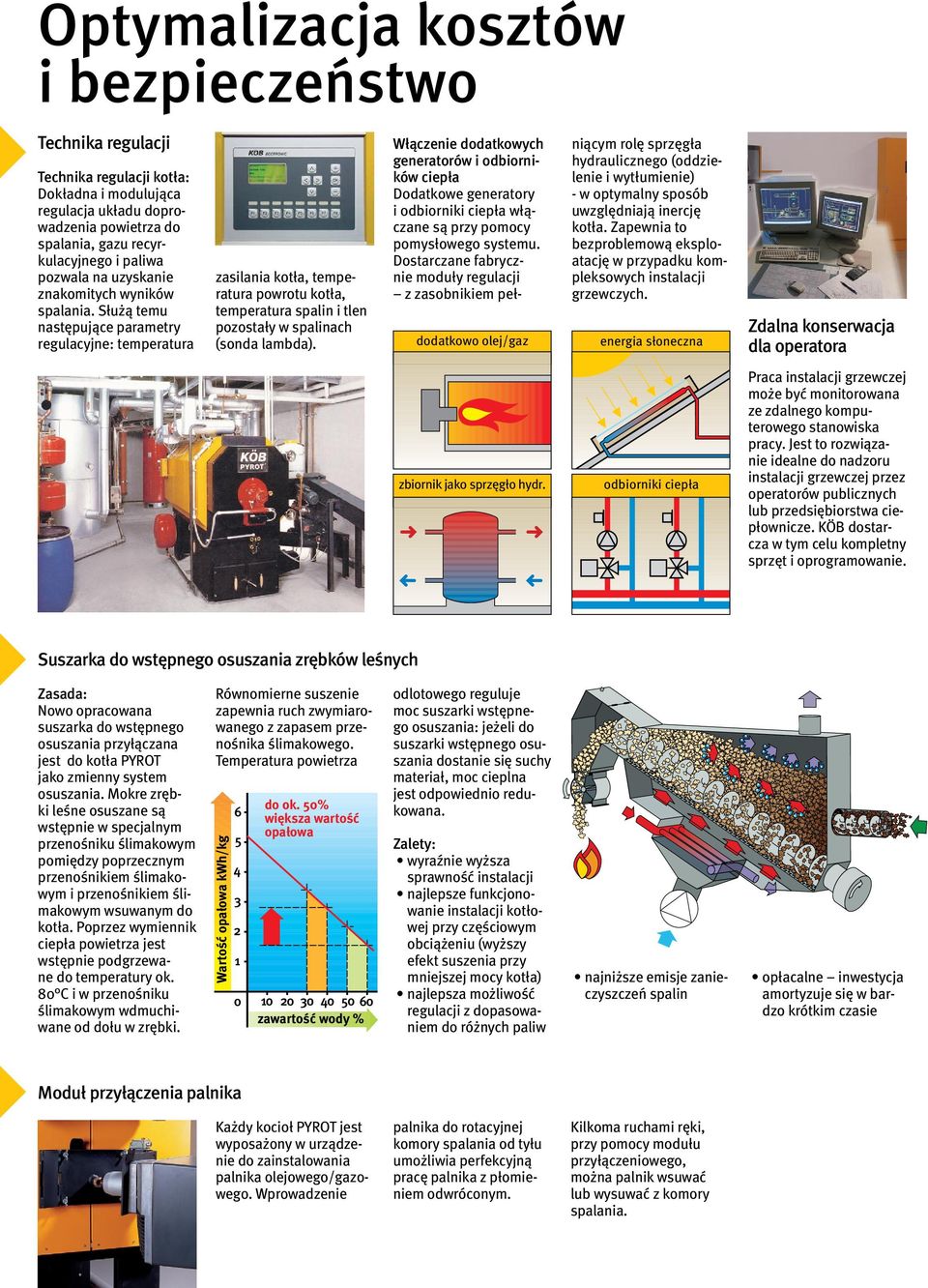

4 Optymalizacja kosztów i bezpieczeństwo Technika regulacji Technika regulacji kotła: Dokładna i modulująca regulacja układu doprowadzenia powietrza do spalania, gazu recyrkulacyjnego i paliwa pozwala na uzyskanie znakomitych wyników spalania. Służą temu następujące parametry regulacyjne: temperatura zasilania kotła, temperatura powrotu kotła, temperatura spalin i tlen pozostały w spalinach (sonda lambda). dodatkowo olej/gaz Włączenie dodatkowych generatorów i odbiorników ciepła Dodatkowe generatory i odbiorniki ciepła włączane są przy pomocy pomysłowego systemu. Dostarczane fabrycznie moduły regulacji z zasobnikiem pełniącym rolę sprzęgła hydraulicznego (oddzielenie i wytłumienie) - w optymalny sposób uwzględniają inercję kotła. Zapewnia to bezproblemową eksploatację w przypadku kompleksowych instalacji grzewczych. energia słoneczna Zdalna konserwacja dla operatora zbiornik jako sprzęgło hydr. odbiorniki ciepła Praca instalacji grzewczej może być monitorowana ze zdalnego komputerowego stanowiska pracy. Jest to rozwiązanie idealne do nadzoru instalacji grzewczej przez operatorów publicznych lub przedsiębiorstwa ciepłownicze. KÖB dostarcza w tym celu kompletny sprzęt i oprogramowanie. Suszarka do wstępnego osuszania zrębków leśnych Zasada: Nowo opracowana suszarka do wstępnego osuszania przyłączana jest do kotła PYROT jako zmienny system osuszania. Mokre zrębki leśne osuszane są wstępnie w specjalnym przenośniku ślimakowym pomiędzy poprzecznym przenośnikiem ślimakowym i przenośnikiem ślimakowym wsuwanym do kotła. Poprzez wymiennik ciepła powietrza jest wstępnie podgrzewane do temperatury ok. 80 C i w przenośniku ślimakowym wdmuchiwane od dołu w zrębki. Równomierne suszenie zapewnia ruch zwymiarowanego z zapasem przenośnika ślimakowego. Temperatura powietrza Wartość opałowa kwh/kg do ok. 50% większa wartość opałowa zawartość wody % odlotowego reguluje moc suszarki wstępnego osuszania: jeżeli do suszarki wstępnego osuszania dostanie się suchy materiał, moc cieplna jest odpowiednio redukowana. Zalety: wyraźnie wyższa sprawność instalacji najlepsze funkcjonowanie instalacji kotłowej przy częściowym obciążeniu (wyższy efekt suszenia przy mniejszej mocy kotła) najlepsza możliwość regulacji z dopasowaniem do różnych paliw najniższe emisje zanieczyszczeń spalin opłacalne inwestycja amortyzuje się w bardzo krótkim czasie Moduł przyłączenia palnika Każdy kocioł PYROT jest wyposażony w urządzenie do zainstalowania palnika olejowego/gazowego. Wprowadzenie palnika do rotacyjnej komory spalania od tyłu umożliwia perfekcyjną pracę palnika z płomieniem odwróconym. Kilkoma ruchami ręki, przy pomocy modułu przyłączeniowego, można palnik wsuwać lub wysuwać z komory spalania.

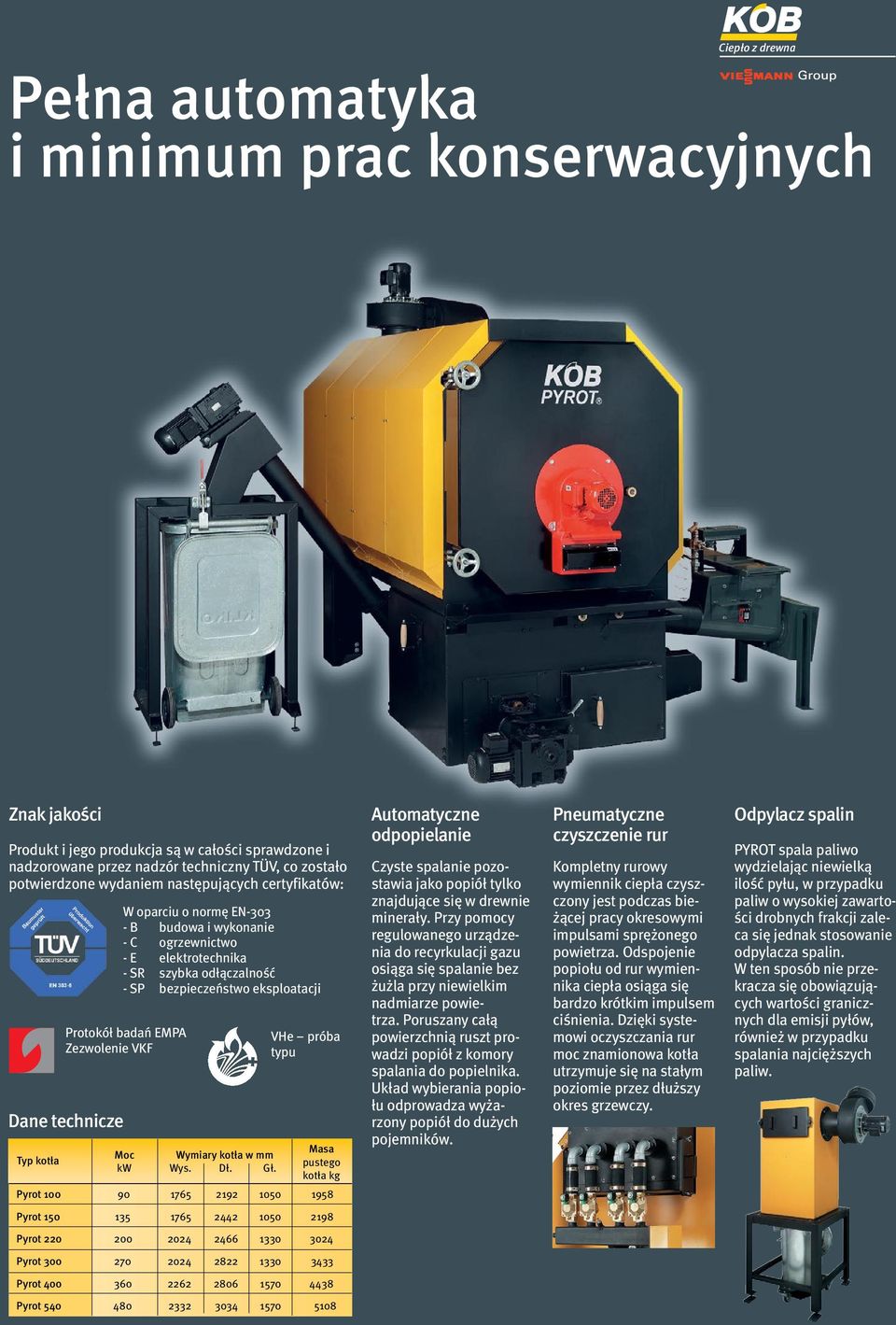

5 Ciepło z drewna Pełna automatyka i minimum prac konserwacyjnych Znak jakości Produkt i jego produkcja są w całości sprawdzone i nadzorowane przez nadzór techniczny TÜV, co zostało potwierdzone wydaniem następujących certyfikatów: Dane technicze Typ kotła W oparciu o normę EN B budowa i wykonanie - C ogrzewnictwo - E elektrotechnika - SR szybka odłączalność - SP bezpieczeństwo eksploatacji Protokół badań EMPA Zezwolenie VKF Moc Wymiary kotła w mm kw Wys. Dł. Gł. VHe próba typu Masa pustego kotła kg Automatyczne odpopielanie Czyste spalanie pozostawia jako popiół tylko znajdujące się w drewnie minerały. Przy pomocy regulowanego urządzenia do recyrkulacji gazu osiąga się spalanie bez żużla przy niewielkim nadmiarze powietrza. Poruszany całą powierzchnią ruszt prowadzi popiół z komory spalania do popielnika. Układ wybierania popiołu odprowadza wyżarzony popiół do dużych pojemników. Pneumatyczne czyszczenie rur Kompletny rurowy wymiennik ciepła czyszczony jest podczas bieżącej pracy okresowymi impulsami sprężonego powietrza. Odspojenie popiołu od rur wymiennika ciepła osiąga się bardzo krótkim impulsem ciśnienia. Dzięki systemowi oczyszczania rur moc znamionowa kotła utrzymuje się na stałym poziomie przez dłuższy okres grzewczy. Odpylacz spalin PYROT spala paliwo wydzielając niewielką ilość pyłu, w przypadku paliw o wysokiej zawartości drobnych frakcji zaleca się jednak stosowanie odpylacza spalin. W ten sposób nie przekracza się obowiązujących wartości granicznych dla emisji pyłów, również w przypadku spalania najcięższych paliw. Pyrot Pyrot Pyrot Pyrot Pyrot Pyrot

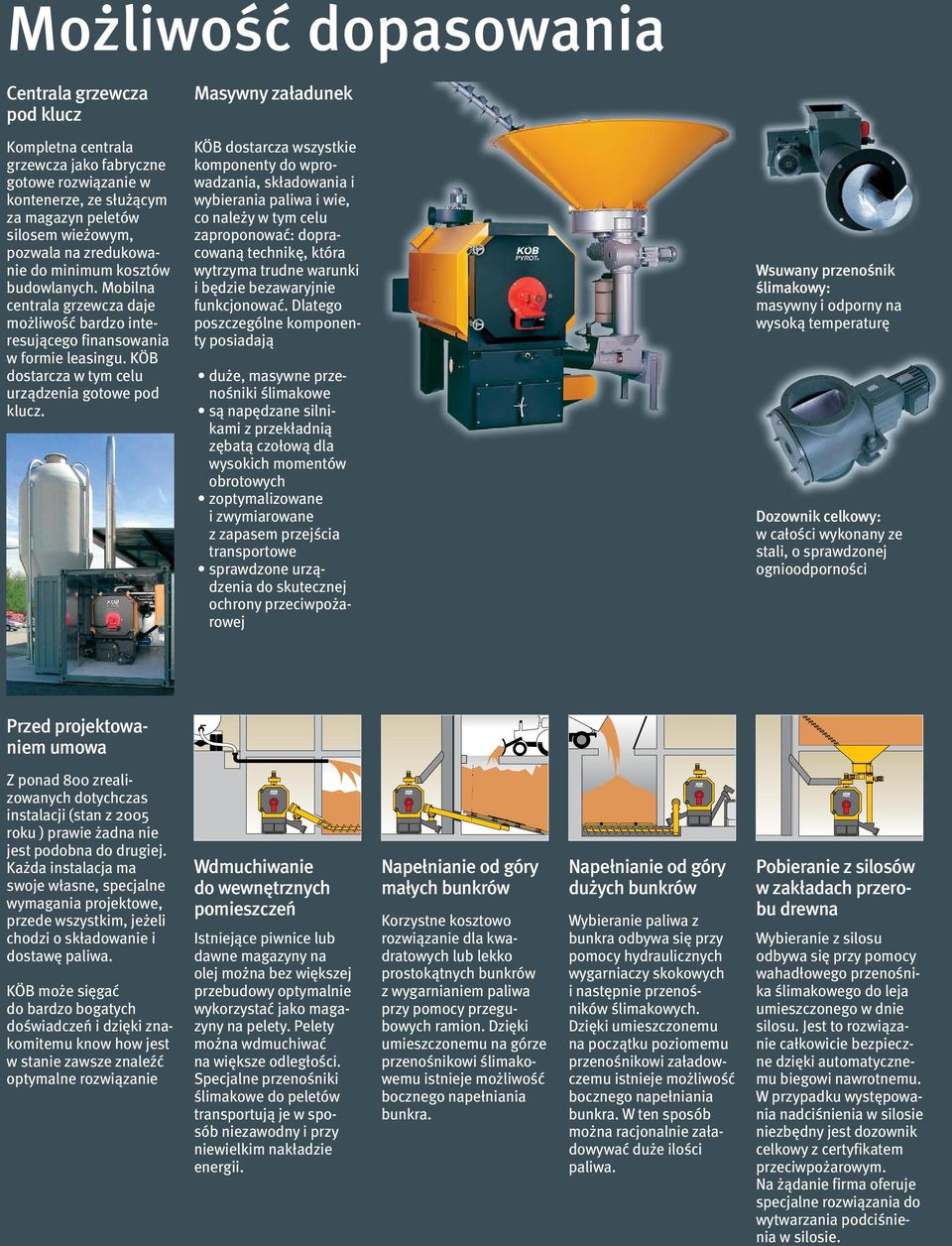

6 Możliwość dopasowania Centrala grzewcza pod klucz Masywny załadunek Kompletna centrala grzewcza jako fabryczne gotowe rozwiązanie w kontenerze, ze służącym za magazyn peletów silosem wieżowym, pozwala na zredukowanie do minimum kosztów budowlanych. Mobilna centrala grzewcza daje możliwość bardzo interesującego finansowania w formie leasingu. KÖB dostarcza w tym celu urządzenia gotowe pod klucz. KÖB dostarcza wszystkie komponenty do wprowadzania, składowania i wybierania paliwa i wie, co należy w tym celu zaproponować: dopracowaną technikę, która wytrzyma trudne warunki i będzie bezawaryjnie funkcjonować. Dlatego poszczególne komponenty posiadają duże, masywne przenośniki ślimakowe są napędzane silnikami z przekładnią zębatą czołową dla wysokich momentów obrotowych zoptymalizowane i zwymiarowane z zapasem przejścia transportowe sprawdzone urządzenia do skutecznej ochrony przeciwpożarowej Wsuwany przenośnik ślimakowy: masywny i odporny na wysoką temperaturę Dozownik celkowy: w całości wykonany ze stali, o sprawdzonej ognioodporności Przed projektowaniem umowa Z ponad 800 zrealizowanych dotychczas instalacji (stan z 2005 roku ) prawie żadna nie jest podobna do drugiej. Każda instalacja ma swoje własne, specjalne wymagania projektowe, przede wszystkim, jeżeli chodzi o składowanie i dostawę paliwa. KÖB może sięgać do bardzo bogatych doświadczeń i dzięki znakomitemu know how jest w stanie zawsze znaleźć optymalne rozwiązanie Wdmuchiwanie do wewnętrznych pomieszczeń Istniejące piwnice lub dawne magazyny na olej można bez większej przebudowy optymalnie wykorzystać jako magazyny na pelety. Pelety można wdmuchiwać na większe odległości. Specjalne przenośniki ślimakowe do peletów transportują je w sposób niezawodny i przy niewielkim nakładzie energii. Napełnianie od góry małych bunkrów Korzystne kosztowo rozwiązanie dla kwadratowych lub lekko prostokątnych bunkrów z wygarnianiem paliwa przy pomocy przegubowych ramion. Dzięki umieszczonemu na górze przenośnikowi ślimakowemu istnieje możliwość bocznego napełniania bunkra. Napełnianie od góry dużych bunkrów Wybieranie paliwa z bunkra odbywa się przy pomocy hydraulicznych wygarniaczy skokowych i następnie przenośników ślimakowych. Dzięki umieszczonemu na początku poziomemu przenośnikowi załadowczemu istnieje możliwość bocznego napełniania bunkra. W ten sposób można racjonalnie załadowywać duże ilości paliwa. Pobieranie z silosów w zakładach przerobu drewna Wybieranie z silosu odbywa się przy pomocy wahadłowego przenośnika ślimakowego do leja umieszczonego w dnie silosu. Jest to rozwiązanie całkowicie bezpieczne dzięki automatycznemu biegowi nawrotnemu. W przypadku występowania nadciśnienia w silosie niezbędny jest dozownik celkowy z certyfikatem przeciwpożarowym. Na żądanie firma oferuje specjalne rozwiązania do wytwarzania podciśnienia w silosie.

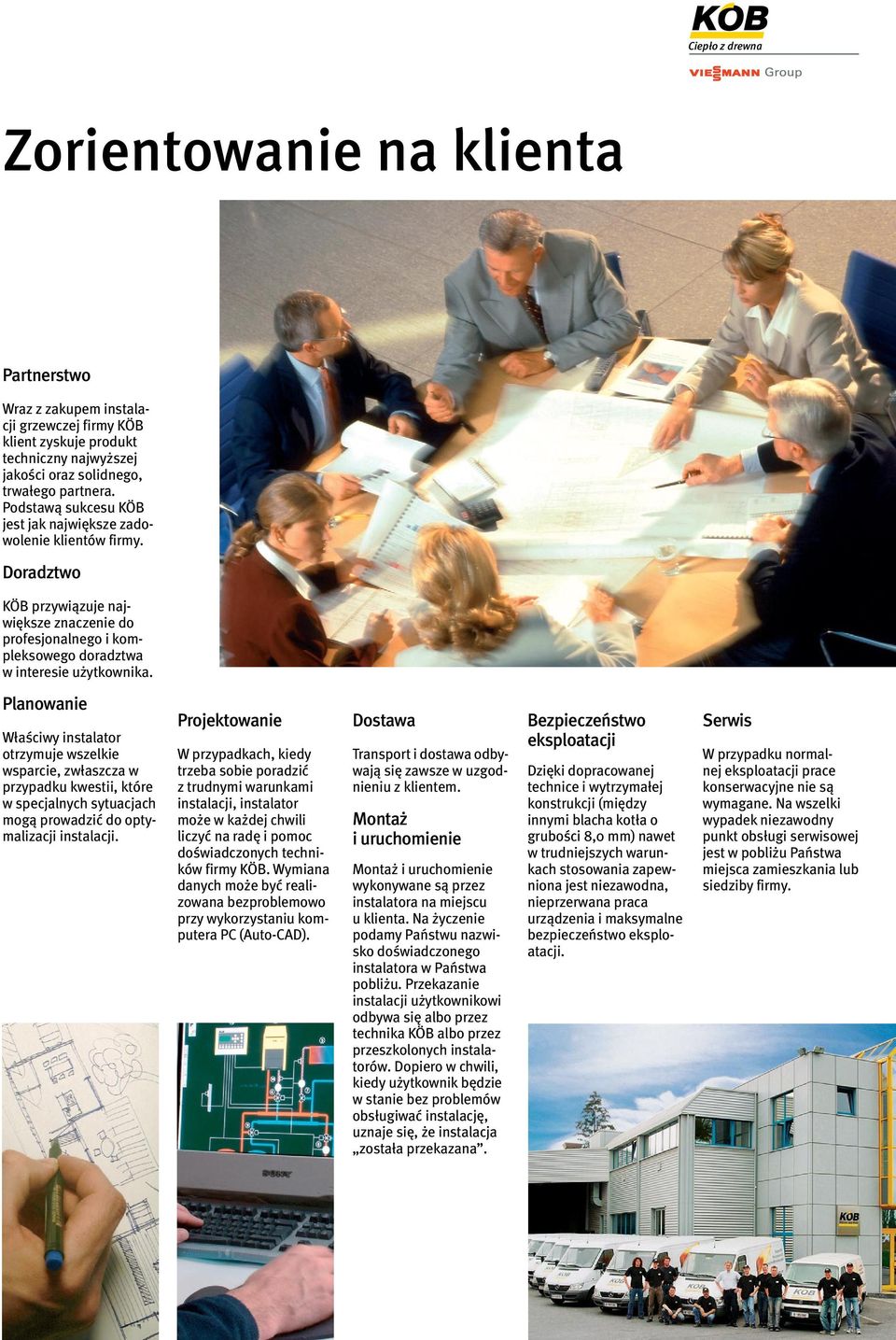

7 Ciepło z drewna Zorientowanie na klienta Partnerstwo Wraz z zakupem instalacji grzewczej firmy KÖB klient zyskuje produkt techniczny najwyższej jakości oraz solidnego, trwałego partnera. Podstawą sukcesu KÖB jest jak największe zadowolenie klientów firmy. Doradztwo KÖB przywiązuje największe znaczenie do profesjonalnego i kompleksowego doradztwa w interesie użytkownika. Ciepło z drewna Planowanie Właściwy instalator otrzymuje wszelkie wsparcie, zwłaszcza w przypadku kwestii, które w specjalnych sytuacjach mogą prowadzić do optymalizacji instalacji. Projektowanie W przypadkach, kiedy trzeba sobie poradzić z trudnymi warunkami instalacji, instalator może w każdej chwili liczyć na radę i pomoc doświadczonych techników firmy KÖB. Wymiana danych może być realizowana bezproblemowo przy wykorzystaniu komputera PC (Auto-CAD). Dostawa Transport i dostawa odbywają się zawsze w uzgodnieniu z klientem. Montaż i uruchomienie Montaż i uruchomienie wykonywane są przez instalatora na miejscu u klienta. Na życzenie podamy Państwu nazwisko doświadczonego instalatora w Państwa pobliżu. Przekazanie instalacji użytkownikowi odbywa się albo przez technika KÖB albo przez przeszkolonych instalatorów. Dopiero w chwili, kiedy użytkownik będzie w stanie bez problemów obsługiwać instalację, uznaje się, że instalacja została przekazana. Bezpieczeństwo eksploatacji Dzięki dopracowanej technice i wytrzymałej konstrukcji (między innymi blacha kotła o grubości 8,0 mm) nawet w trudniejszych warunkach stosowania zapewniona jest niezawodna, nieprzerwana praca urządzenia i maksymalne bezpieczeństwo eksploatacji. Serwis W przypadku normalnej eksploatacji prace konserwacyjne nie są wymagane. Na wszelki wypadek niezawodny punkt obsługi serwisowej jest w pobliżu Państwa miejsca zamieszkania lub siedziby firmy.

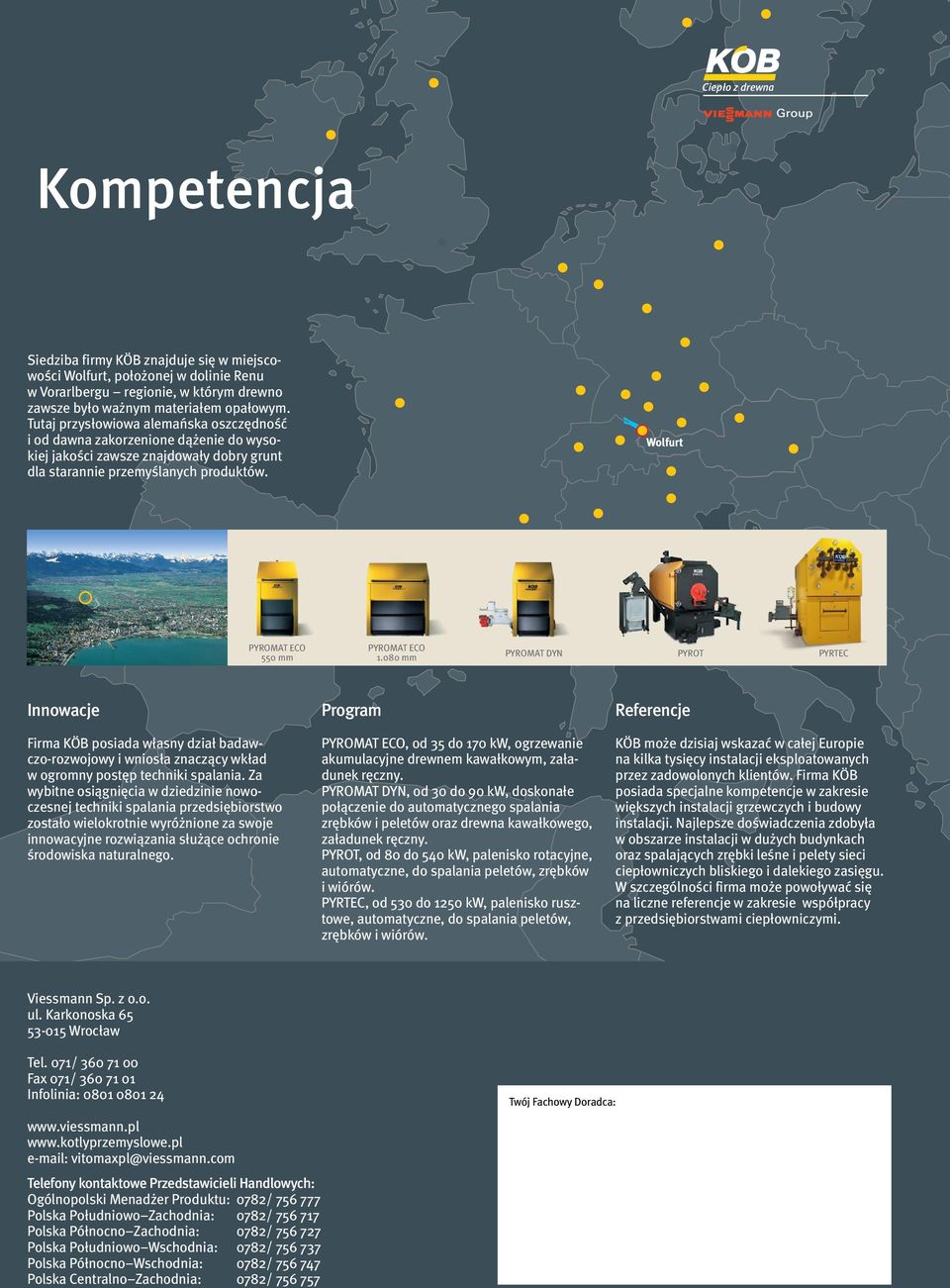

8 Ciepło z drewna Kompetencja Siedziba firmy KÖB znajduje się w miejscowości Wolfurt, położonej w dolinie Renu w Vorarlbergu regionie, w którym drewno zawsze było ważnym materiałem opałowym. Tutaj przysłowiowa alemańska oszczędność i od dawna zakorzenione dążenie do wysokiej jakości zawsze znajdowały dobry grunt dla starannie przemyślanych produktów. PYROMAT ECO 550 mm PYROMAT ECO mm PYROMAT DYN PYROT PYRTEC Innowacje Firma KÖB posiada własny dział badawczo-rozwojowy i wniosła znaczący wkład w ogromny postęp techniki spalania. Za wybitne osiągnięcia w dziedzinie nowoczesnej techniki spalania przedsiębiorstwo zostało wielokrotnie wyróżnione za swoje innowacyjne rozwiązania służące ochronie środowiska naturalnego. Program PYROMAT ECO, od 35 do 170 kw, ogrzewanie akumulacyjne drewnem kawałkowym, załadunek ręczny. PYROMAT DYN, od 30 do 90 kw, doskonałe połączenie do automatycznego spalania zrębków i peletów oraz drewna kawałkowego, załadunek ręczny. PYROT, od 80 do 540 kw, palenisko rotacyjne, automatyczne, do spalania peletów, zrębków i wiórów. PYRTEC, od 530 do 1250 kw, palenisko rusztowe, automatyczne, do spalania peletów, zrębków i wiórów. Referencje KÖB może dzisiaj wskazać w całej Europie na kilka tysięcy instalacji eksploatowanych przez zadowolonych klientów. Firma KÖB posiada specjalne kompetencje w zakresie większych instalacji grzewczych i budowy instalacji. Najlepsze doświadczenia zdobyła w obszarze instalacji w dużych budynkach oraz spalających zrębki leśne i pelety sieci ciepłowniczych bliskiego i dalekiego zasięgu. W szczególności firma może powoływać się na liczne referencje w zakresie współpracy z przedsiębiorstwami ciepłowniczymi. Viessmann Sp. z o.o. ul. Karkonoska Wrocław Tel. 071/ Fax 071/ Infolinia: vitomaxpl@viessmann.com Telefony kontaktowe Przedstawicieli Handlowych: Ogólnopolski Menadżer Produktu: 0782/ Polska Południowo Zachodnia: 0782/ Polska Północno Zachodnia: 0782/ Polska Południowo Wschodnia: 0782/ Polska Północno Wschodnia: 0782/ Polska Centralno Zachodnia: 0782/ Twój Fachowy Doradca:
