1 Efektywne spalanie biomasy pochodzenia drzewnego w jednostkach grzewczych

Efektywne spalanie biomasy pochodzenia drzewnego w jednostkach grzewczych Ogrzewanie biomasą z drzewa - dlaczego ekonomiczne i ekologiczne?

2 Efektywne spalanie biomasy pochodzenia drzewnego w jednostkach grzewczych Ogrzewanie biomasą z drzewa - dlaczego ekonomiczne i ekologiczne? Odpowiedzialny stosunek do środowiska naturalnego prowadzi do zwiększenia zainteresowania odnawialnymi formami energii do celów grzewczych, a kto ogrzewa drewnem, ogrzewa swoje mieszkanie, a nie klimat. Przy spalaniu paliwa naturalnego drewna - powstaje tylko tyle CO2, ile go przedtem drzewo zasymilowało w procesie wzrostu. Tak więc drewno spala się z neutralnym bilansem CO2 i przy stale rosnących cenach energii stanowi interesującą alternatywę. Inne znane paliwa emitują przy spalaniu : 1 litra oleju opałowego 2,9 kg CO2 1 m3 gazu ziemnego 1,9 kg CO2

swoje mieszkanie, a nie klimat. Przy spalaniu paliwa naturalnego drewna - powstaje tylko tyle CO2, ile go przedtem drzewo zasymilowało w procesie wzrostu.

3 Efektywne spalanie biomasy pochodzenia drzewnego w jednostkach grzewczych Wartość opałowa drewna w porównaniu z paliwami kopalnymi Paliwo 1 litr oleju opałowego extra lekki Wartość opałowa ok. 10 kwh/litr 1 kg węgla kamiennego ok. 8 kwh/kg 1 m3 gazu 3 ziemnego ok. 10 kwh/m 3 1 kg drewna (w = 20%) ok. 4 kwh/kg

opałowego extra lekki Wartość opałowa ok.

4 Wartość opałowa drewna zależy od - zawartości wody (wilgotności) i - gęstości drewna (drewno twarde/miękkie) Stan drewna Wilgotność Wartość opałowa Świeżo ścięte 50-60% 2,0 kw/kg Suszone przez lato na powietrzu na powietrzu Suszone przez kilka lat na powietrzu lat na powietrzu 25-30% 15-25% 3,4 kw/kg 4,0 kw/kg

ścięte 50-60% 2,0 kw/kg Suszone przez lato na powietrzu na powietrzu Suszone

5 Instalacja opalania drewnem składa się zawsze z następujących komponentów: Magazynowanie i wygarnianie paliwa Transport paliwa Komora spalania (palenisko ) Kocioł ( część ciśnieniowa ) Oczyszczanie spalin i osprzęt Komin Sterowanie

paliwa Transport paliwa Komora spalania (palenisko )

6 Najczęstsze zastosowania : Przemysł drzewny (produkcja mebli, płyt drewnopochodnych) Rzemiosło Tartaki Przedsiębiorstwa ciepłownicze Hotele, szkoły, pensjonaty Przemysł recyklingu Kogeneracja gospodarka skojarzona

Tartaki Przedsiębiorstwa ciepłownicze Hotele, szkoły,

7 Spis treści - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalaniaw zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Osprzęt Seite 7

000 kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do

8 Elementy instalacji do spalania biomasy drzewnej rozdrobnionej - Wygarniacze do bunkrów i silosów - Sustemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalaniaw zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Rozdrabniacze paliwa ( rębaki ) - Osprzęt Seite 8

000 kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i

9 Wygarniacz silosowy slimak wahliwy - PS Schemat Seite 9

10 Wygarniacz silosowy ślimak horyzontalny - HSS 100 Przykład zastosowania : Seite 10

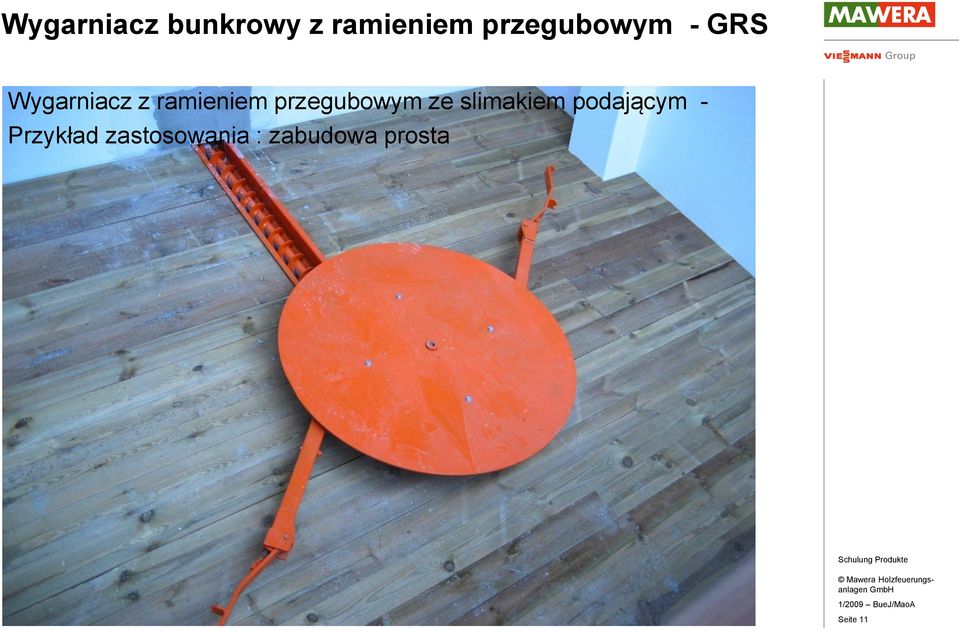

11 Wygarniacz bunkrowy z ramieniem przegubowym - GRS Wygarniacz z ramieniem przegubowym ze slimakiem podającym - Przykład zastosowania : zabudowa prosta Seite 11

12 Wygarniacz bunkrowy ruchoma podłoga - SST Przykład zabudowy ( rzut z góry ) : Seite 12

13 Wygarniacz bunkrowy ruchoma podłoga - SST Detale: Seite 13

14 Kontener paliwowy z ruchomą podłogą - BCS Einbaubeispiel: Seite 14

15 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Rozdrabniacze paliwa ( rębaki ) - Osprzęt Seite 15

000 kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania

16 Systemy podawania paliwa, zbiorniki dozujące i mieszające Podajniki rurowe -/ Podajniki dozujące ślimakowe - RFS/RDS: Przykład zastosowania : Seite 16

17 Systemy podawania paliwa transport ślimakowy Ślimak dozujący podsuwowy USS (UE): Seite 17

18 Systemy podawania paliwa - poprzeczny przenośnik skokowy - QST Detail: Seite 18

19 Systemy podawania paliwa bezpośredni podajnik hydrauliczny- DE Detale : Seite 19

20 Systemy podawania paliwa - dwucięgnowy przenośnik korytowy - TKF Przykłady : Seite 20

21 Systemy podawania paliwa, zbiorniki dozujące i mieszające - MDB MDB 1200 MDB 2200 Seite 21

22 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Rozdrabniacze paliwa ( rębaki ) - Osprzęt Seite 22

23 Wstępny podgrzew powietrza do spalania - LUVO Wymiennik woda/powietrze Detale: Seite 23

24 Palenisko podsuwowe z rusztem wew/zew FU xxx RIA Detale: 3-ciągowy kocioł wodny z opcją pneumatycznego czyszczenia płomieniówek Wentylator powietrza pierwotnego Dysze wlotowe powietrza wtórnego Ruszt wewnętrzny Ruszt zewnętrzny Komora spalania Doprowadzenie paliwa ze ślimakiem dozującym Odpopielanie komory spalania ze ślimakiem odprowadzającym Seite 24

25 Palenisko podsuwowe z rusztem wew/zew FU xxx RIA Przykład zastosowania : Seite 25

26 Palenisko podsuwowe z rusztem wew/zew FU xxx RIA Przykłady : Standard paleniska jednokomorowego Seite 26

27 Palenisko z płaskim rusztem skokowym FSB Przykład: Seite 27

28 Palenisko z płaskim rusztem skokowym FSR Detale: 3-ciągowy kocioł grzewczy Dysze wlotu pow. wtórnego Low-NOx-komora spalania Rezirkulacja spalin poprzez ruszt - opcja Ruszt płaski skokowy Podawanie paliwa podajnikiem hydraulicznym Doprowadzenie powietrza pierwotnego (opcionalnie recyrkulacja spalin pod ruszt ) Automatyczne odpopielanie Seite 28

29 Palenisko z płaskim rusztem skokowym FSR Detale: komora spalania z rusztem Seite 29

30 Palenisko wdmuchowe FR Przykład : Seite 30

31 Paleniska kombinowane ( specjalne) Seite 31

32 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszczania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Osprzęt Seite 32

33 Odprowadzenie popiołu i kontenery na popiół Seite 33

34 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszczania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Osprzęt Seite 34

35 Kotły wodne, parowe i na olej termalny Przykłady: 3-ciągowy kocioł wodny Kocioł na olej termalny stojący Seite 35

36 Osprzęt kotłów Opcje : Palnik olejowy Pneumatyczne czyszczenie płomieniówek Seite 36

37 Ekonomizer - Standard z Bypassem - Praca od 130 C Temperatury spalin Seite 37

38 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszczania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Osprzęt Seite 38

39 Systemy oczyszczania spalin Mawera własna produkcja: - Separatory pyłów - STA oczyszczenie spalin < 150mg/Nm³ - Multicyklony - MZA oczyszczanie spalin < 150mg/Nm³ (< 100mg/Nm³) - Filtry workowe - GF Oczyszczanie spalin < 20mg/Nm³ Seite 39

40 Systemy oczyszczania spalin Przykład: Elektrofiltr - EF (na zapytanie ) Seite 40

41 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszczania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Osprzęt Seite 41

42 Kominy Beispiel: Metallkamin / Edelstahlkamin (auf Anfrage, da Zukauf) Seite 42

43 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszczania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Osprzęt Seite 43

44 Sterowanie - Mawera Logic 406 und 410 Seite 44

45 Sterowanie - Mawera Logic 406 und 410 Seite 45

46 Wizualizacja MaVis (PC Basis) Seite 46

47 Kaskada kotłów - sterowanie Seite 47

48 Kaskada kotłów Projekt Burgvitalhotel Oberlech Wykres zapotrzebowanie i dobór urządzeń : Seite 48

49 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszczania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Osprzęt Seite 49

50 Nasze produkty - Wygarniacze do bunkrów i silosów - Systemy podawania paliwa, zbiorniki dozujące i mieszające -Komory spalania w zakresie mocy od 110 do kw -Systemy wygarniania popiołu - Kotły wodne, parowe i na olej termalny - Urządzenia do odpylania i oczyszczania spalin, wentylatory spalin - Połączenia spalinowe i kominy - Sterowanie i wizualizacja - Osprzęt Seite 50

51 Kotłownie kontenerowe Seite 51

52 Zamknięcia do bunkrów ( klapy hydrauliczne ) Seite 52

53 Dźwigi do transportu kontenerów z popiołem Seite 53

54 Wojciech Kubik PM Mawera Viessmann Sp. z o.o. kukw@viessmann.com Seite 54
