1 INSTRUKCJA MONTAŻU I UŻYTKOWANIA EKSPOZYTOR ŹRÓDEŁ ŚWIATŁA BIURO HANDLOWE Kraków, oś.bohaterów Września 3 Rewizja: 01 Data: biuro@racksystem.pl tel./fax +48 (12) tel.kom

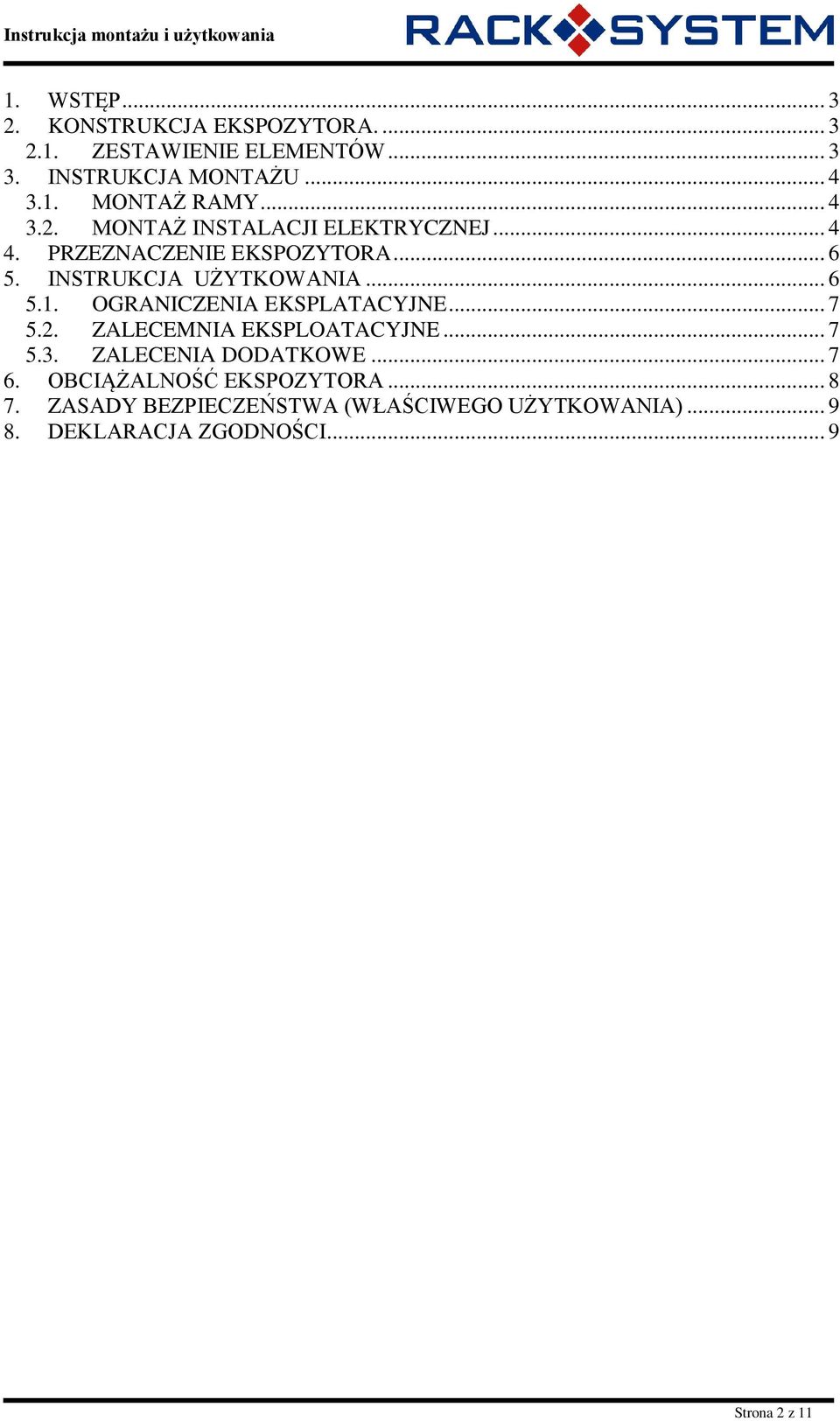

2 1. WSTĘP KONSTRUKCJA EKSPOZYTORA ZESTAWIENIE ELEMENTÓW INSTRUKCJA MONTAŻU MONTAŻ RAMY MONTAŻ INSTALACJI ELEKTRYCZNEJ PRZEZNACZENIE EKSPOZYTORA INSTRUKCJA UŻYTKOWANIA OGRANICZENIA EKSPLATACYJNE ZALECEMNIA EKSPLOATACYJNE ZALECENIA DODATKOWE OBCIĄŻALNOŚĆ EKSPOZYTORA ZASADY BEZPIECZEŃSTWA (WŁAŚCIWEGO UŻYTKOWANIA) DEKLARACJA ZGODNOŚCI... 9 Strona 2 z 11

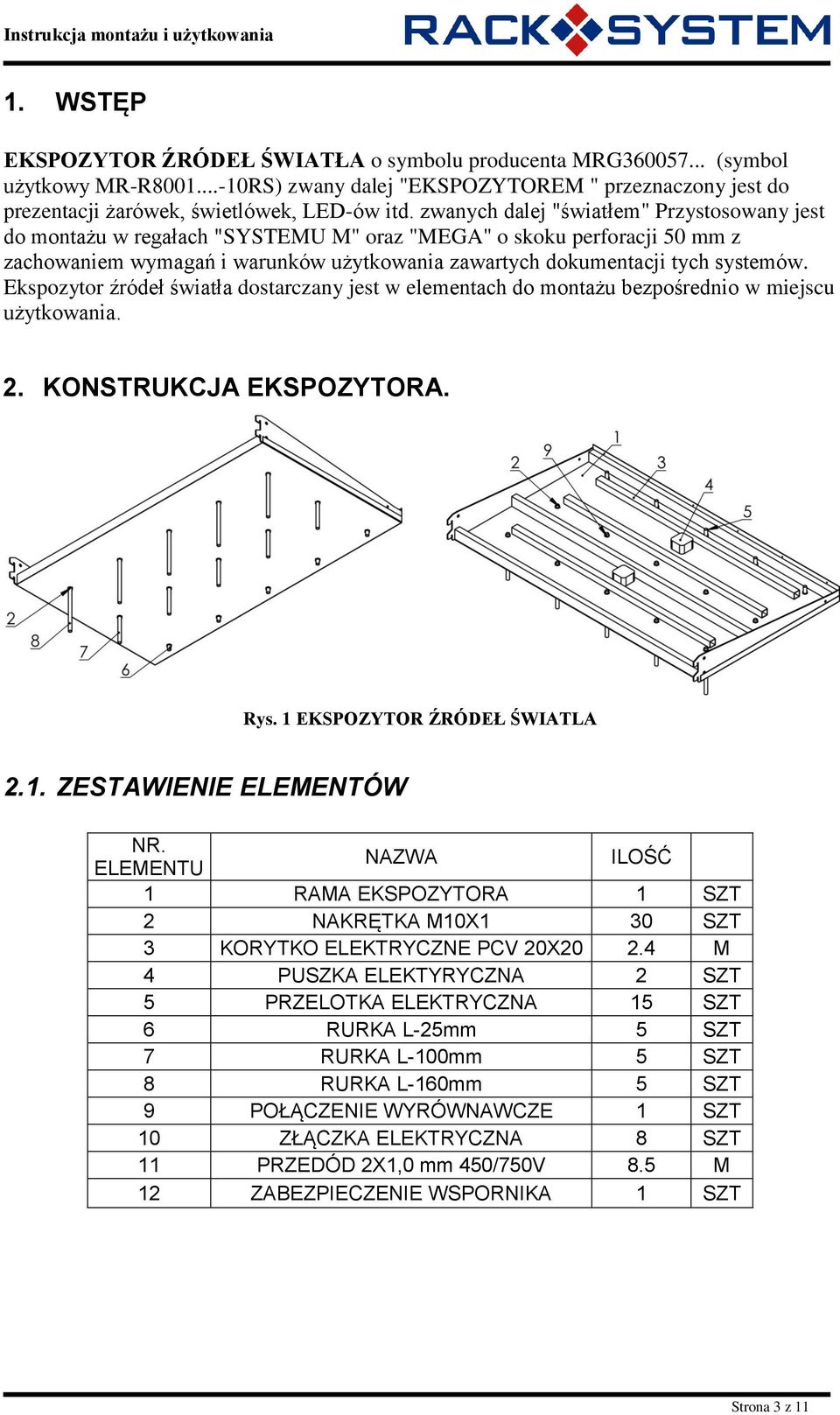

3 1. WSTĘP EKSPOZYTOR ŹRÓDEŁ ŚWIATŁA o symbolu producenta MRG (symbol użytkowy MR-R RS) zwany dalej "EKSPOZYTOREM " przeznaczony jest do prezentacji żarówek, świetlówek, LED-ów itd. zwanych dalej "światłem" Przystosowany jest do montażu w regałach "SYSTEMU M" oraz "MEGA" o skoku perforacji 50 mm z zachowaniem wymagań i warunków użytkowania zawartych dokumentacji tych systemów. Ekspozytor źródeł światła dostarczany jest w elementach do montażu bezpośrednio w miejscu użytkowania. 2. KONSTRUKCJA EKSPOZYTORA. Rys. 1 EKSPOZYTOR ŹRÓDEŁ ŚWIATLA 2.1. ZESTAWIENIE ELEMENTÓW NR. ELEMENTU NAZWA ILOŚĆ 1 RAMA EKSPOZYTORA 1 SZT 2 NAKRĘTKA M10X1 30 SZT 3 KORYTKO ELEKTRYCZNE PCV 20X M 4 PUSZKA ELEKTYRYCZNA 2 SZT 5 PRZELOTKA ELEKTRYCZNA 15 SZT 6 RURKA L-25mm 5 SZT 7 RURKA L-100mm 5 SZT 8 RURKA L-160mm 5 SZT 9 POŁĄCZENIE WYRÓWNAWCZE 1 SZT 10 ZŁĄCZKA ELEKTRYCZNA 8 SZT 11 PRZEDÓD 2X1,0 mm 450/750V 8.5 M 12 ZABEZPIECZENIE WSPORNIKA 1 SZT Strona 3 z 11

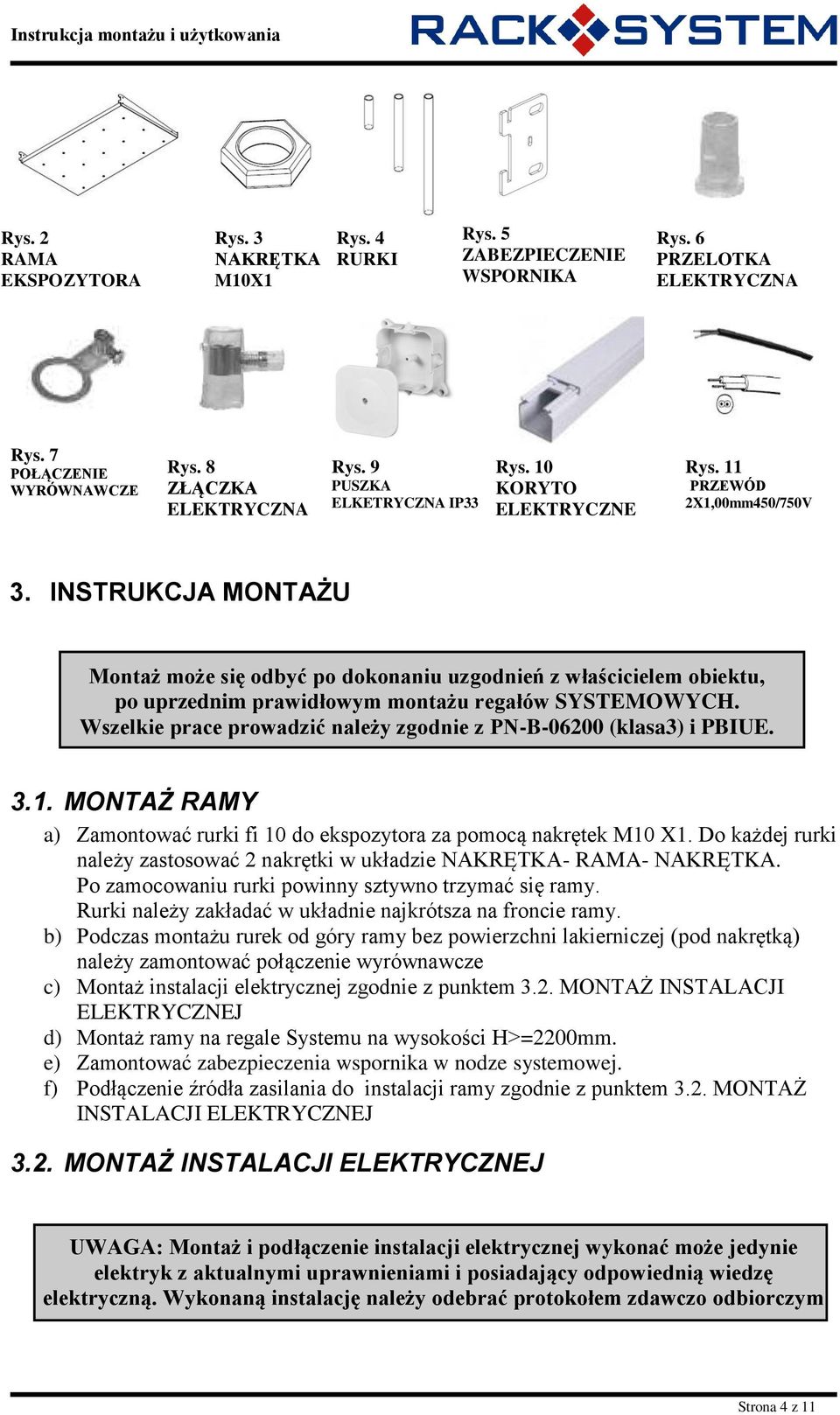

4 Rys. 2 RAMA EKSPOZYTORA Rys. 3 NAKRĘTKA M10X1 Rys. 4 RURKI Rys. 5 ZABEZPIECZENIE WSPORNIKA Rys. 6 PRZELOTKA ELEKTRYCZNA Rys. 7 POŁĄCZENIE WYRÓWNAWCZE Rys. 8 ZŁĄCZKA ELEKTRYCZNA Rys. 9 PUSZKA ELKETRYCZNA IP33 Rys. 10 KORYTO ELEKTRYCZNE Rys. 11 PRZEWÓD 2X1,00mm450/750V 3. INSTRUKCJA MONTAŻU Montaż może się odbyć po dokonaniu uzgodnień z właścicielem obiektu, po uprzednim prawidłowym montażu regałów SYSTEMOWYCH. Wszelkie prace prowadzić należy zgodnie z PN-B (klasa3) i PBIUE MONTAŻ RAMY a) Zamontować rurki fi 10 do ekspozytora za pomocą nakrętek M10 X1. Do każdej rurki należy zastosować 2 nakrętki w układzie NAKRĘTKA- RAMA- NAKRĘTKA. Po zamocowaniu rurki powinny sztywno trzymać się ramy. Rurki należy zakładać w układnie najkrótsza na froncie ramy. b) Podczas montażu rurek od góry ramy bez powierzchni lakierniczej (pod nakrętką) należy zamontować połączenie wyrównawcze c) Montaż instalacji elektrycznej zgodnie z punktem 3.2. MONTAŻ INSTALACJI ELEKTRYCZNEJ d) Montaż ramy na regale Systemu na wysokości H>=2200mm. e) Zamontować zabezpieczenia wspornika w nodze systemowej. f) Podłączenie źródła zasilania do instalacji ramy zgodnie z punktem 3.2. MONTAŻ INSTALACJI ELEKTRYCZNEJ 3.2. MONTAŻ INSTALACJI ELEKTRYCZNEJ UWAGA: Montaż i podłączenie instalacji elektrycznej wykonać może jedynie elektryk z aktualnymi uprawnieniami i posiadający odpowiednią wiedzę elektryczną. Wykonaną instalację należy odebrać protokołem zdawczo odbiorczym Strona 4 z 11

5 UWAGA: KAŻDA RAMA EKSPZYTORA BEZWZGLĘDNIE MUSI BYĆ PODŁĄCZONA DO PRZEWODU UZIEMIEJĄCEGO. Rys. 12 ROZMIESZCZENIE INSTALACJI ELEKTRYCZNJJE a) uzgodnić punkt przyłączeniowy instalacji elektrycznej b) przeprowadzić instalację wewnątrz regału przewodem 3x2,5 mm według poniższego schematu (RYS 13) c) obwód zasilający zabezpieczyć wyłącznikiem różnicowo prądowym 30 ma oraz wyłącznikiem prądowym B16A d) Poszczególne oprawy oświetleniowe w ramach ekspozytora należy podłączyć przewodem 2x1mm e) Puszki na ekspozytorze należy połączyć przewodem 3x2,5mm Rys. 13 SCHEMAT INSTALACJI PRZYŁĄCZENIOWEJ UWAGA: REGAŁ SYSTEMOWY należy połączyć z uziemieniem budynku przewodem o przekroju minimum 4 mm2. Ekspozytor źródeł światła, jak i regały do których jest zamontowany należy bezwzględnie podłączyć pod przewód uziemiający (Żółto-Zieliny) Strona 5 z 11

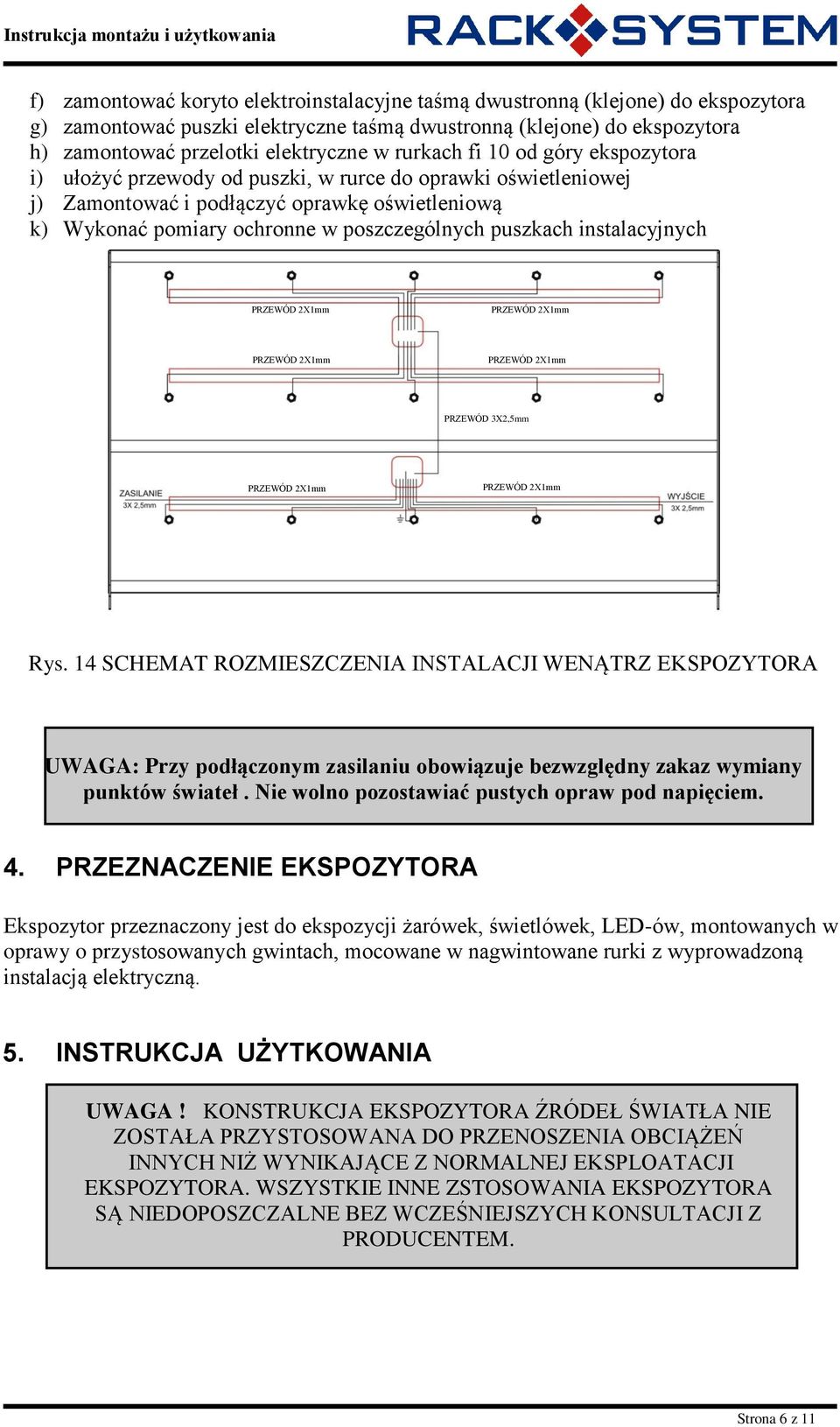

6 f) zamontować koryto elektroinstalacyjne taśmą dwustronną (klejone) do ekspozytora g) zamontować puszki elektryczne taśmą dwustronną (klejone) do ekspozytora h) zamontować przelotki elektryczne w rurkach fi 10 od góry ekspozytora i) ułożyć przewody od puszki, w rurce do oprawki oświetleniowej j) Zamontować i podłączyć oprawkę oświetleniową k) Wykonać pomiary ochronne w poszczególnych puszkach instalacyjnych PRZEWÓD 3X2,5mm Rys. 14 SCHEMAT ROZMIESZCZENIA INSTALACJI WENĄTRZ EKSPOZYTORA UWAGA: Przy podłączonym zasilaniu obowiązuje bezwzględny zakaz wymiany punktów świateł. Nie wolno pozostawiać pustych opraw pod napięciem. 4. PRZEZNACZENIE EKSPOZYTORA Ekspozytor przeznaczony jest do ekspozycji żarówek, świetlówek, LED-ów, montowanych w oprawy o przystosowanych gwintach, mocowane w nagwintowane rurki z wyprowadzoną instalacją elektryczną. 5. INSTRUKCJA UŻYTKOWANIA UWAGA! KONSTRUKCJA EKSPOZYTORA ŹRÓDEŁ ŚWIATŁA NIE ZOSTAŁA PRZYSTOSOWANA DO PRZENOSZENIA OBCIĄŻEŃ INNYCH NIŻ WYNIKAJĄCE Z NORMALNEJ EKSPLOATACJI EKSPOZYTORA. WSZYSTKIE INNE ZSTOSOWANIA EKSPOZYTORA SĄ NIEDOPOSZCZALNE BEZ WCZEŚNIEJSZYCH KONSULTACJI Z PRODUCENTEM. Strona 6 z 11

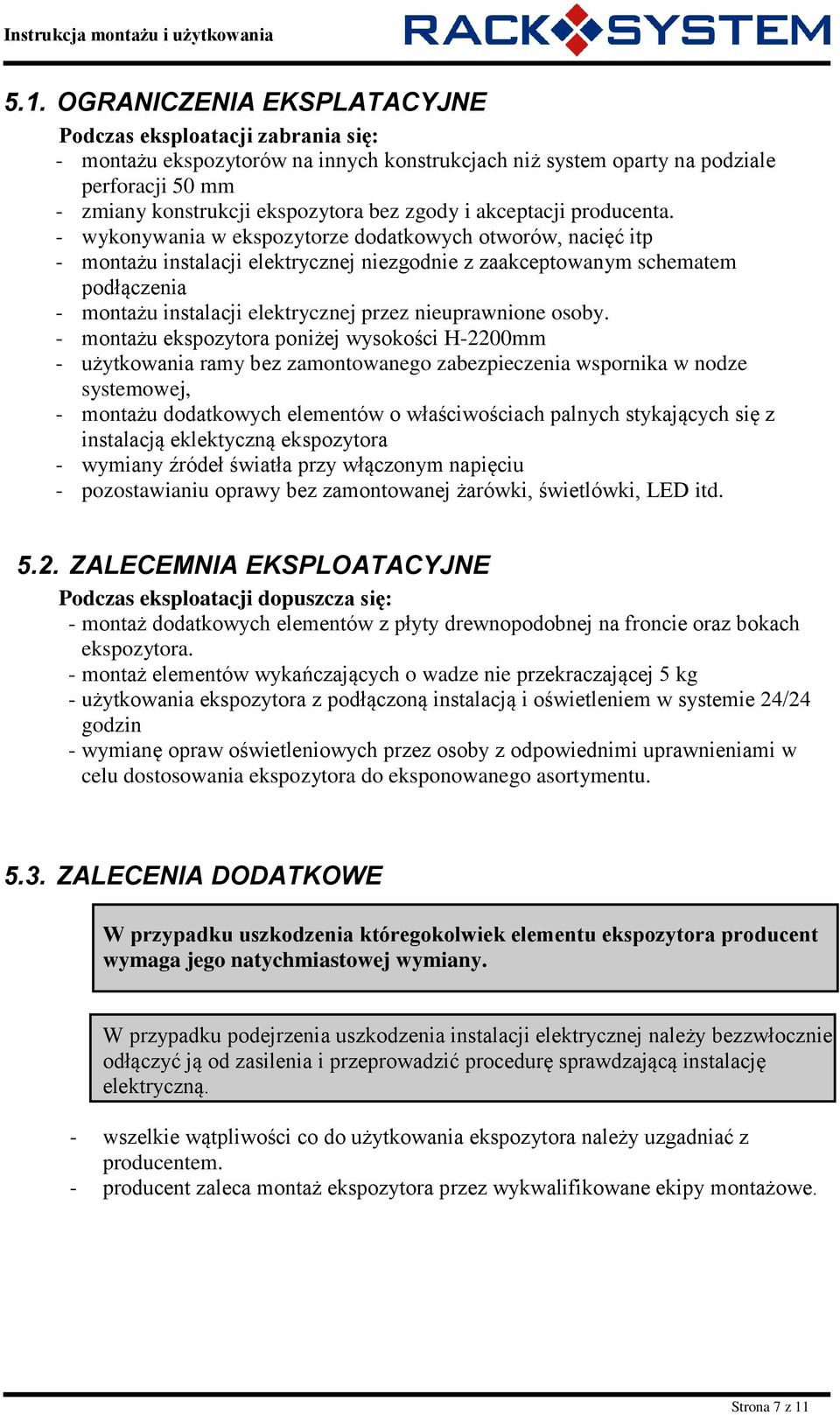

7 5.1. OGRANICZENIA EKSPLATACYJNE Podczas eksploatacji zabrania się: - montażu ekspozytorów na innych konstrukcjach niż system oparty na podziale perforacji 50 mm - zmiany konstrukcji ekspozytora bez zgody i akceptacji producenta. - wykonywania w ekspozytorze dodatkowych otworów, nacięć itp - montażu instalacji elektrycznej niezgodnie z zaakceptowanym schematem podłączenia - montażu instalacji elektrycznej przez nieuprawnione osoby. - montażu ekspozytora poniżej wysokości H-2200mm - użytkowania ramy bez zamontowanego zabezpieczenia wspornika w nodze systemowej, - montażu dodatkowych elementów o właściwościach palnych stykających się z instalacją eklektyczną ekspozytora - wymiany źródeł światła przy włączonym napięciu - pozostawianiu oprawy bez zamontowanej żarówki, świetlówki, LED itd ZALECEMNIA EKSPLOATACYJNE Podczas eksploatacji dopuszcza się: - montaż dodatkowych elementów z płyty drewnopodobnej na froncie oraz bokach ekspozytora. - montaż elementów wykańczających o wadze nie przekraczającej 5 kg - użytkowania ekspozytora z podłączoną instalacją i oświetleniem w systemie 24/24 godzin - wymianę opraw oświetleniowych przez osoby z odpowiednimi uprawnieniami w celu dostosowania ekspozytora do eksponowanego asortymentu ZALECENIA DODATKOWE W przypadku uszkodzenia któregokolwiek elementu ekspozytora producent wymaga jego natychmiastowej wymiany. W przypadku podejrzenia uszkodzenia instalacji elektrycznej należy bezzwłocznie odłączyć ją od zasilenia i przeprowadzić procedurę sprawdzającą instalację elektryczną. - wszelkie wątpliwości co do użytkowania ekspozytora należy uzgadniać z producentem. - producent zaleca montaż ekspozytora przez wykwalifikowane ekipy montażowe. Strona 7 z 11

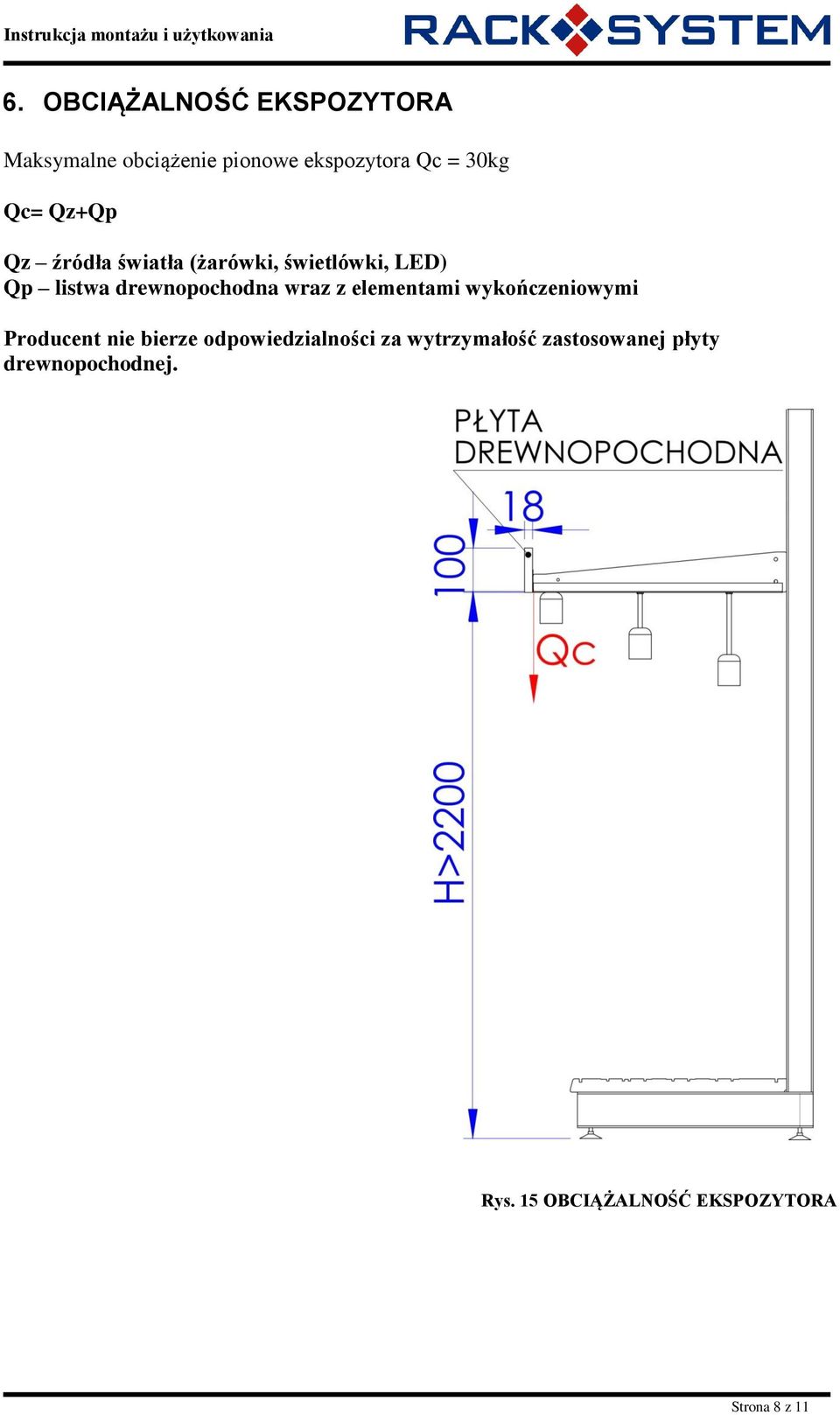

8 6. OBCIĄŻALNOŚĆ EKSPOZYTORA Maksymalne obciążenie pionowe ekspozytora Qc = 30kg Qc= Qz+Qp Qz źródła światła (żarówki, świetlówki, LED) Qp listwa drewnopochodna wraz z elementami wykończeniowymi Producent nie bierze odpowiedzialności za wytrzymałość zastosowanej płyty drewnopochodnej. Rys. 15 OBCIĄŻALNOŚĆ EKSPOZYTORA Strona 8 z 11

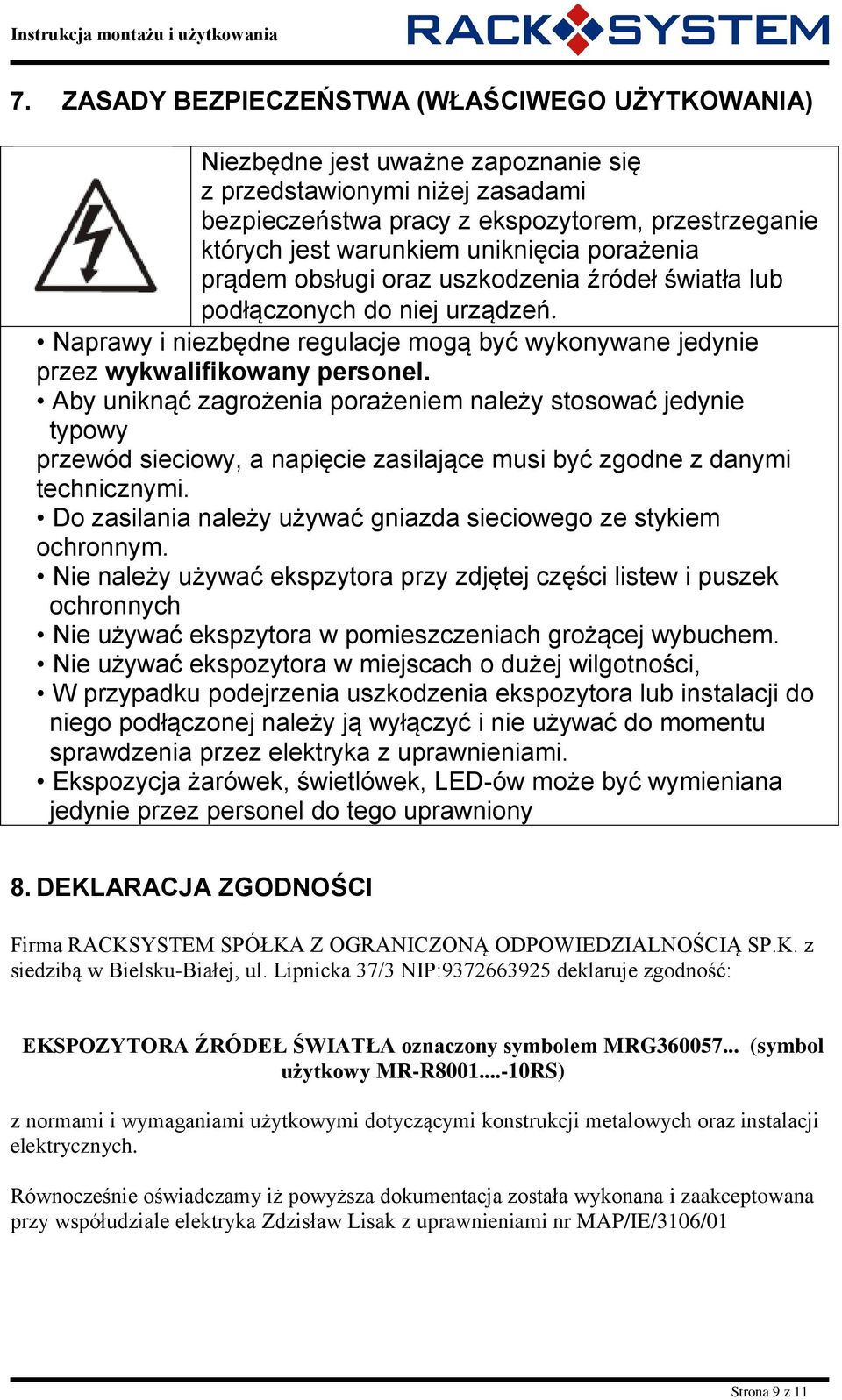

9 7. ZASADY BEZPIECZEŃSTWA (WŁAŚCIWEGO UŻYTKOWANIA) Niezbędne jest uważne zapoznanie się z przedstawionymi niżej zasadami bezpieczeństwa pracy z ekspozytorem, przestrzeganie których jest warunkiem uniknięcia porażenia prądem obsługi oraz uszkodzenia źródeł światła lub podłączonych do niej urządzeń. Naprawy i niezbędne regulacje mogą być wykonywane jedynie przez wykwalifikowany personel. Aby uniknąć zagrożenia porażeniem należy stosować jedynie typowy przewód sieciowy, a napięcie zasilające musi być zgodne z danymi technicznymi. Do zasilania należy używać gniazda sieciowego ze stykiem ochronnym. Nie należy używać ekspzytora przy zdjętej części listew i puszek ochronnych Nie używać ekspzytora w pomieszczeniach grożącej wybuchem. Nie używać ekspozytora w miejscach o dużej wilgotności, W przypadku podejrzenia uszkodzenia ekspozytora lub instalacji do niego podłączonej należy ją wyłączyć i nie używać do momentu sprawdzenia przez elektryka z uprawnieniami. Ekspozycja żarówek, świetlówek, LED-ów może być wymieniana jedynie przez personel do tego uprawniony 8. DEKLARACJA ZGODNOŚCI Firma RACKSYSTEM SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ SP.K. z siedzibą w Bielsku-Białej, ul. Lipnicka 37/3 NIP: deklaruje zgodność: EKSPOZYTORA ŹRÓDEŁ ŚWIATŁA oznaczony symbolem MRG (symbol użytkowy MR-R RS) z normami i wymaganiami użytkowymi dotyczącymi konstrukcji metalowych oraz instalacji elektrycznych. Równocześnie oświadczamy iż powyższa dokumentacja została wykonana i zaakceptowana przy współudziale elektryka Zdzisław Lisak z uprawnieniami nr MAP/IE/3106/01 Strona 9 z 11

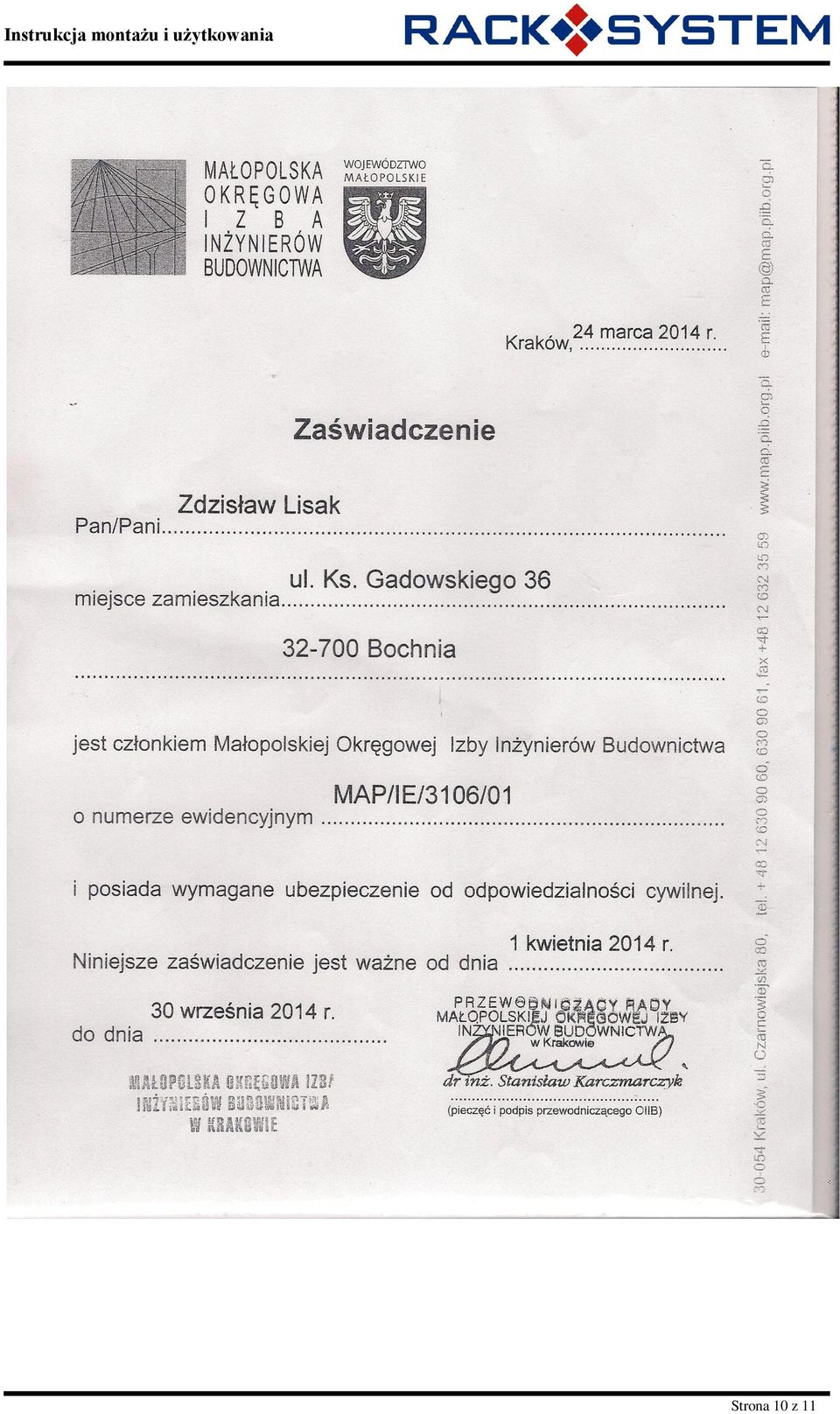

10 Strona 10 z 11

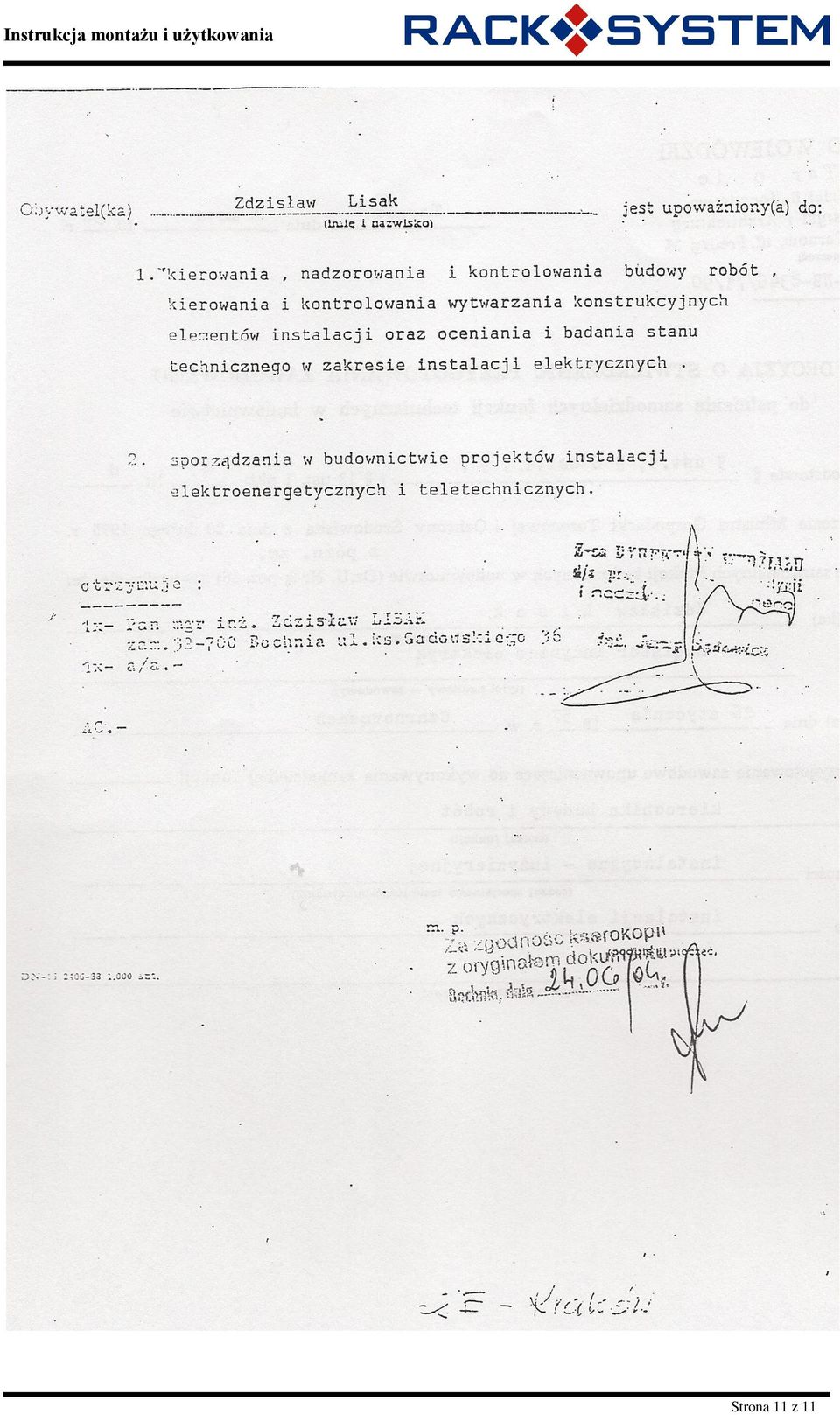

11 Strona 11 z 11
