1 Egz. Nr 1 MODERNIZACJA LINII KOLEJOWEJ E65/CE65 Na ODCINKU WARSZAWA GDYNIA obszar LCS Malbork LCS MALBORK SPECYFIKACJA ISTOTNYCH WARUNKÓW ZAMÓWIENIA Przetarg nr 2 OBSZAR LCS MALBORK od km 275,840 do km 278,890 Tom V DP.MB.A3.B2-2 DOKUMENTACJA PROJEKTOWA Obiekty budowlane część B BUDYNEK DYśURNEGO W KM 278,054

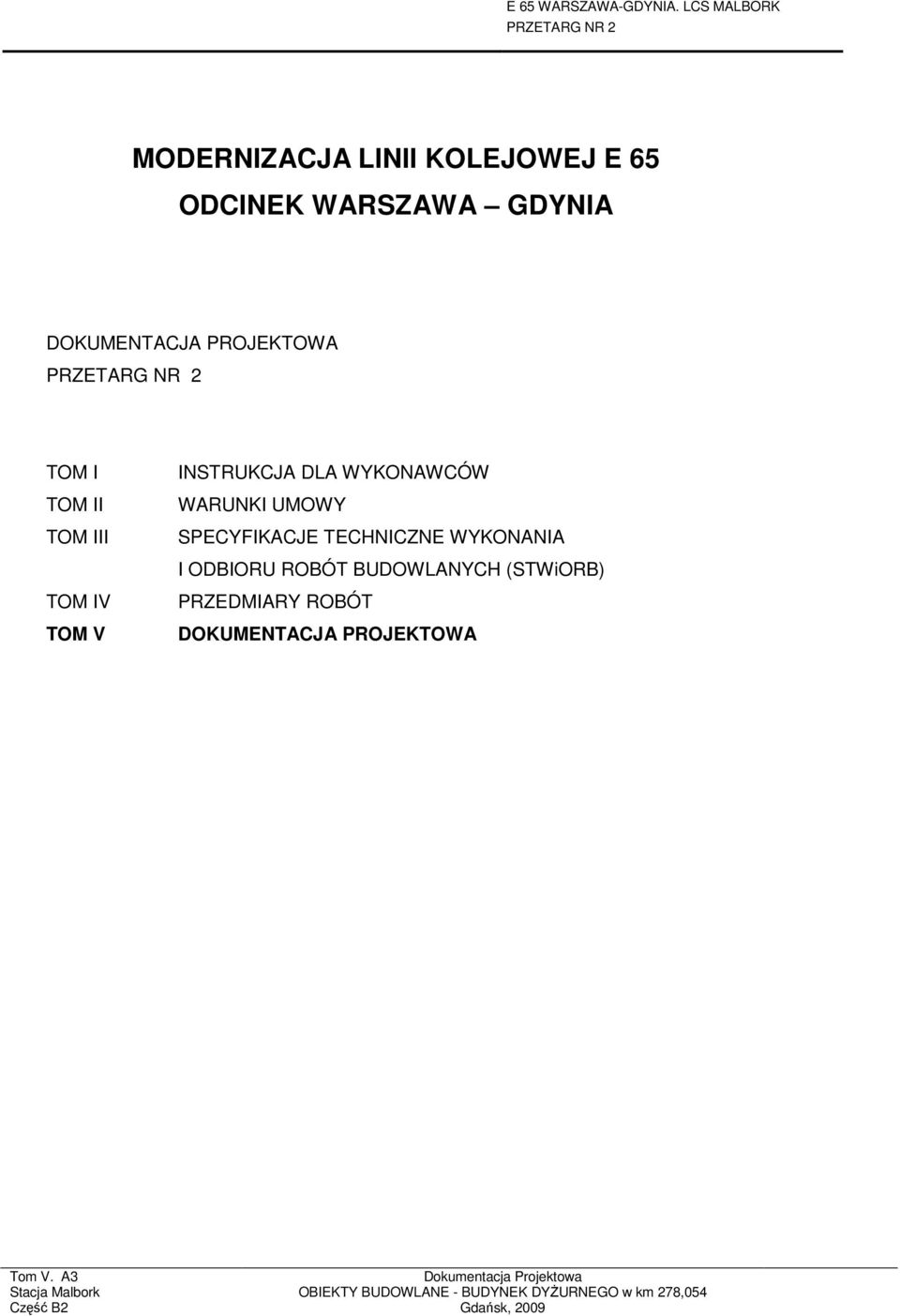

2 MODERNIZACJA LINII KOLEJOWEJ E 65 ODCINEK WARSZAWA GDYNIA DOKUMENTACJA PROJEKTOWA TOM I TOM II TOM III TOM IV TOM V INSTRUKCJA DLA WYKONAWCÓW WARUNKI UMOWY SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH (STWiORB) PRZEDMIARY ROBÓT DOKUMENTACJA PROJEKTOWA

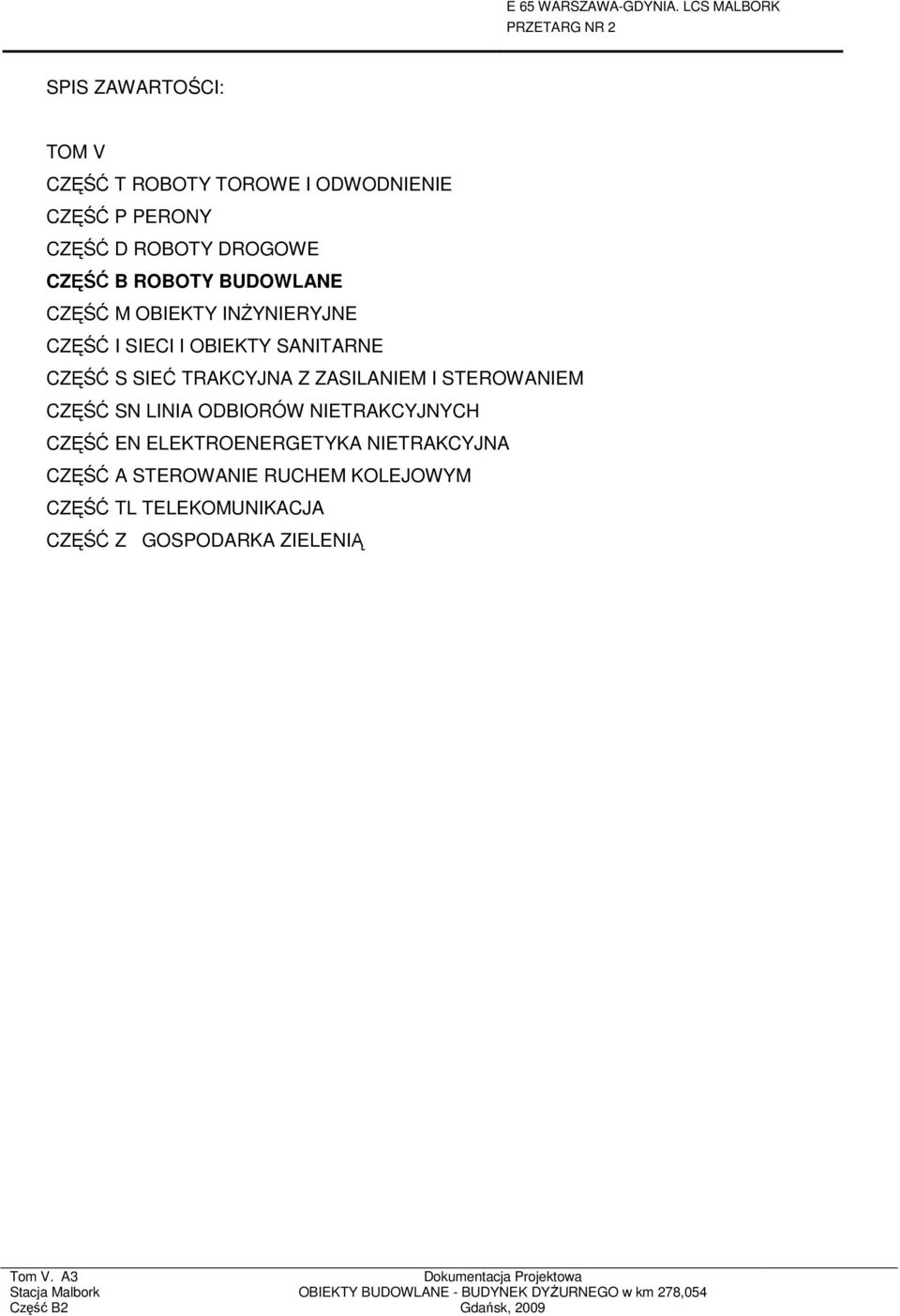

3 SPIS ZAWARTOŚCI: TOM V CZĘŚĆ T ROBOTY TOROWE I ODWODNIENIE CZĘŚĆ P PERONY CZĘŚĆ D ROBOTY DROGOWE CZĘŚĆ B ROBOTY BUDOWLANE CZĘŚĆ M OBIEKTY INśYNIERYJNE CZĘŚĆ I SIECI I OBIEKTY SANITARNE CZĘŚĆ S SIEĆ TRAKCYJNA Z ZASILANIEM I STEROWANIEM CZĘŚĆ SN LINIA ODBIORÓW NIETRAKCYJNYCH CZĘŚĆ EN ELEKTROENERGETYKA NIETRAKCYJNA CZĘŚĆ A STEROWANIE RUCHEM KOLEJOWYM CZĘŚĆ TL TELEKOMUNIKACJA CZĘŚĆ Z GOSPODARKA ZIELENIĄ

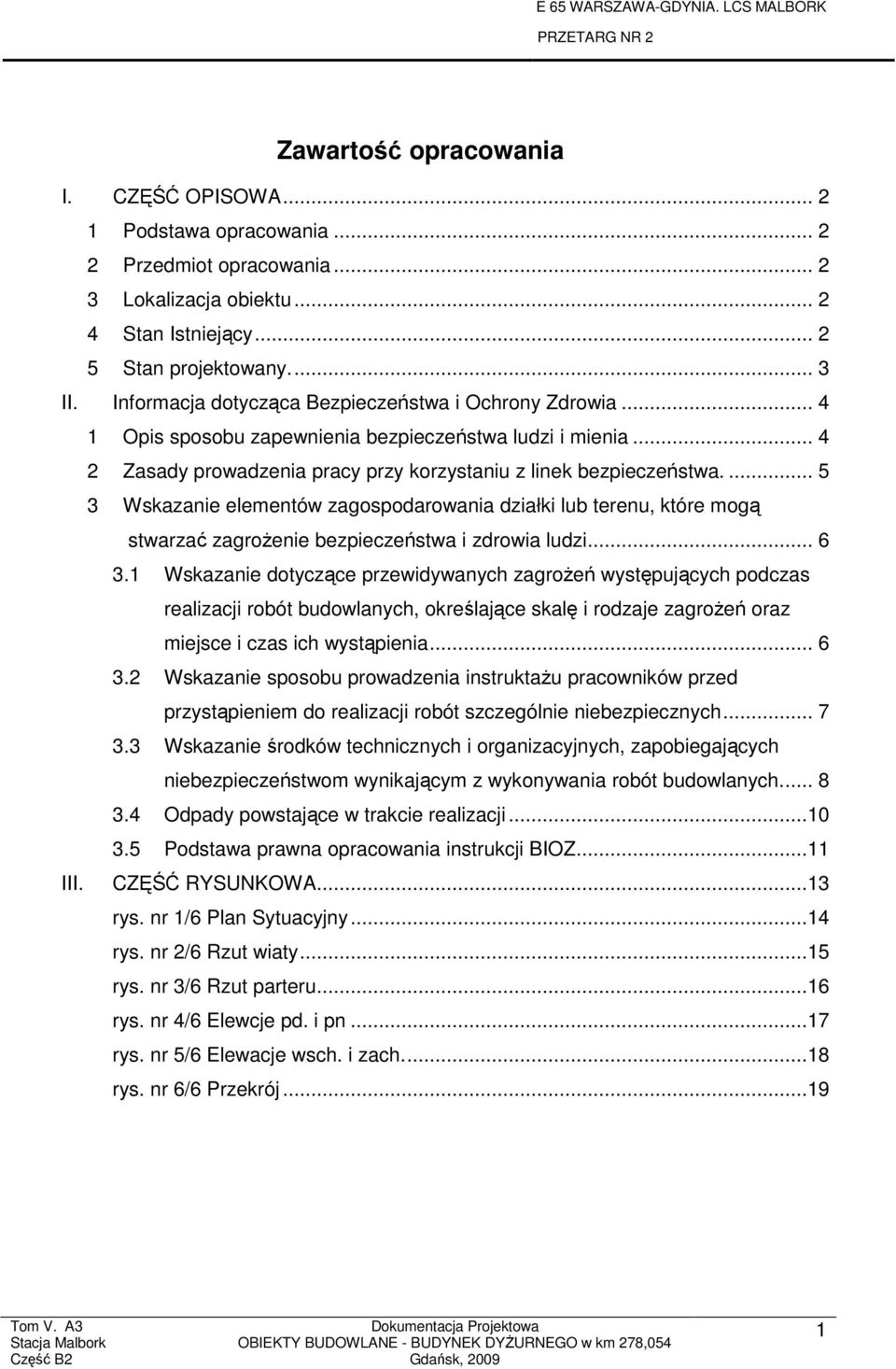

4 Zawartość opracowania I. CZĘŚĆ OPISOWA Podstawa opracowania Przedmiot opracowania Lokalizacja obiektu Stan Istniejący Stan projektowany II. Informacja dotycząca Bezpieczeństwa i Ochrony Zdrowia Opis sposobu zapewnienia bezpieczeństwa ludzi i mienia Zasady prowadzenia pracy przy korzystaniu z linek bezpieczeństwa Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych Odpady powstające w trakcie realizacji Podstawa prawna opracowania instrukcji BIOZ...11 III. CZĘŚĆ RYSUNKOWA...13 rys. nr 1/6 Plan Sytuacyjny...14 rys. nr 2/6 Rzut wiaty...15 rys. nr 3/6 Rzut parteru...16 rys. nr 4/6 Elewcje pd. i pn...17 rys. nr 5/6 Elewacje wsch. i zach rys. nr 6/6 Przekrój

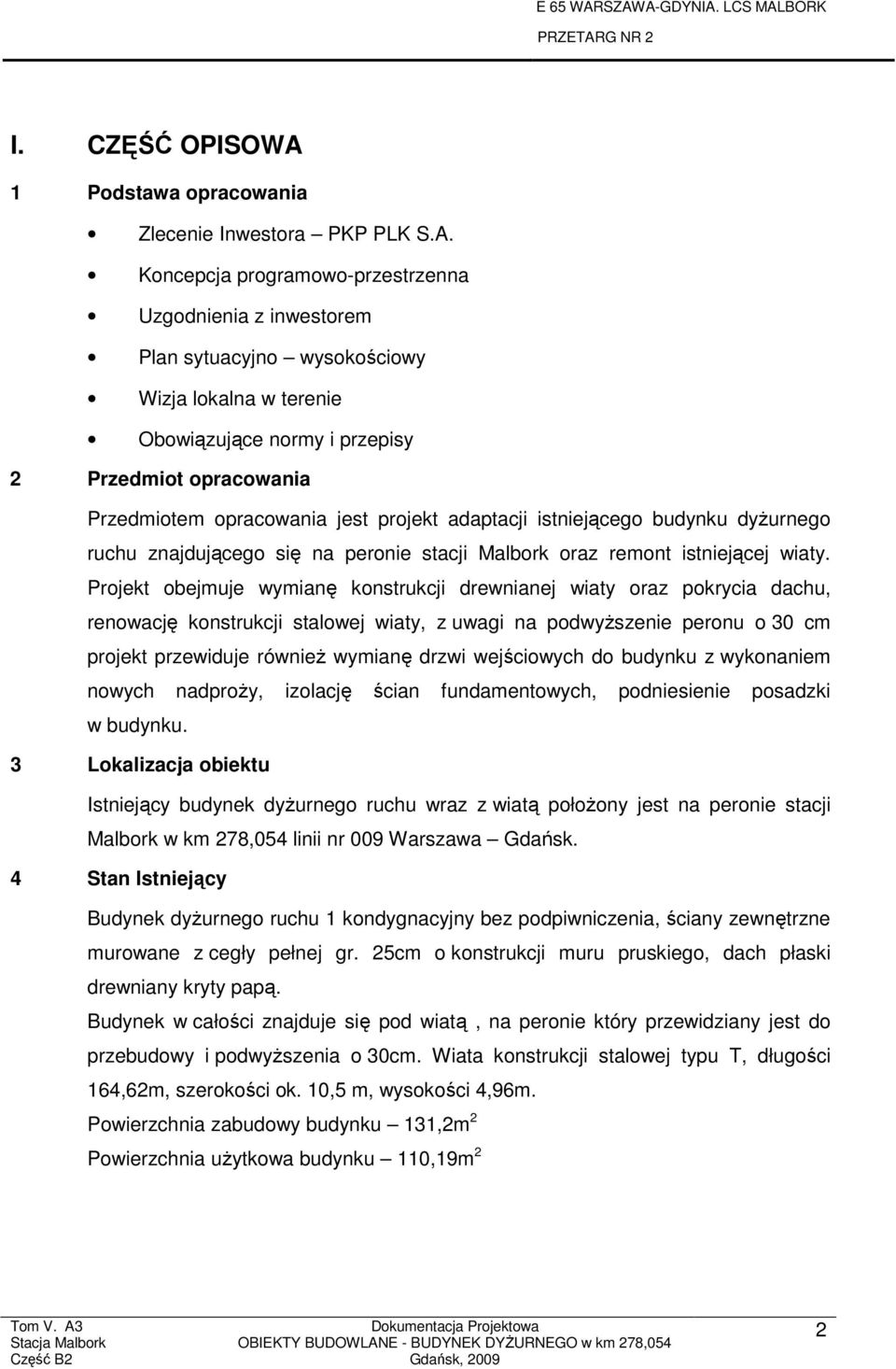

5 I. CZĘŚĆ OPISOWA 1 Podstawa opracowania Zlecenie Inwestora PKP PLK S.A. Koncepcja programowo-przestrzenna Uzgodnienia z inwestorem Plan sytuacyjno wysokościowy Wizja lokalna w terenie Obowiązujące normy i przepisy 2 Przedmiot opracowania Przedmiotem opracowania jest projekt adaptacji istniejącego budynku dyŝurnego ruchu znajdującego się na peronie stacji Malbork oraz remont istniejącej wiaty. Projekt obejmuje wymianę konstrukcji drewnianej wiaty oraz pokrycia dachu, renowację konstrukcji stalowej wiaty, z uwagi na podwyŝszenie peronu o 30 cm projekt przewiduje równieŝ wymianę drzwi wejściowych do budynku z wykonaniem nowych nadproŝy, izolację ścian fundamentowych, podniesienie posadzki w budynku. 3 Lokalizacja obiektu Istniejący budynek dyŝurnego ruchu wraz z wiatą połoŝony jest na peronie stacji Malbork w km 278,054 linii nr 009 Warszawa Gdańsk. 4 Stan Istniejący Budynek dyŝurnego ruchu 1 kondygnacyjny bez podpiwniczenia, ściany zewnętrzne murowane z cegły pełnej gr. 25cm o konstrukcji muru pruskiego, dach płaski drewniany kryty papą. Budynek w całości znajduje się pod wiatą, na peronie który przewidziany jest do przebudowy i podwyŝszenia o 30cm. Wiata konstrukcji stalowej typu T, długości 164,62m, szerokości ok. 10,5 m, wysokości 4,96m. Powierzchnia zabudowy budynku 131,2m 2 Powierzchnia uŝytkowa budynku 110,19m 2 2

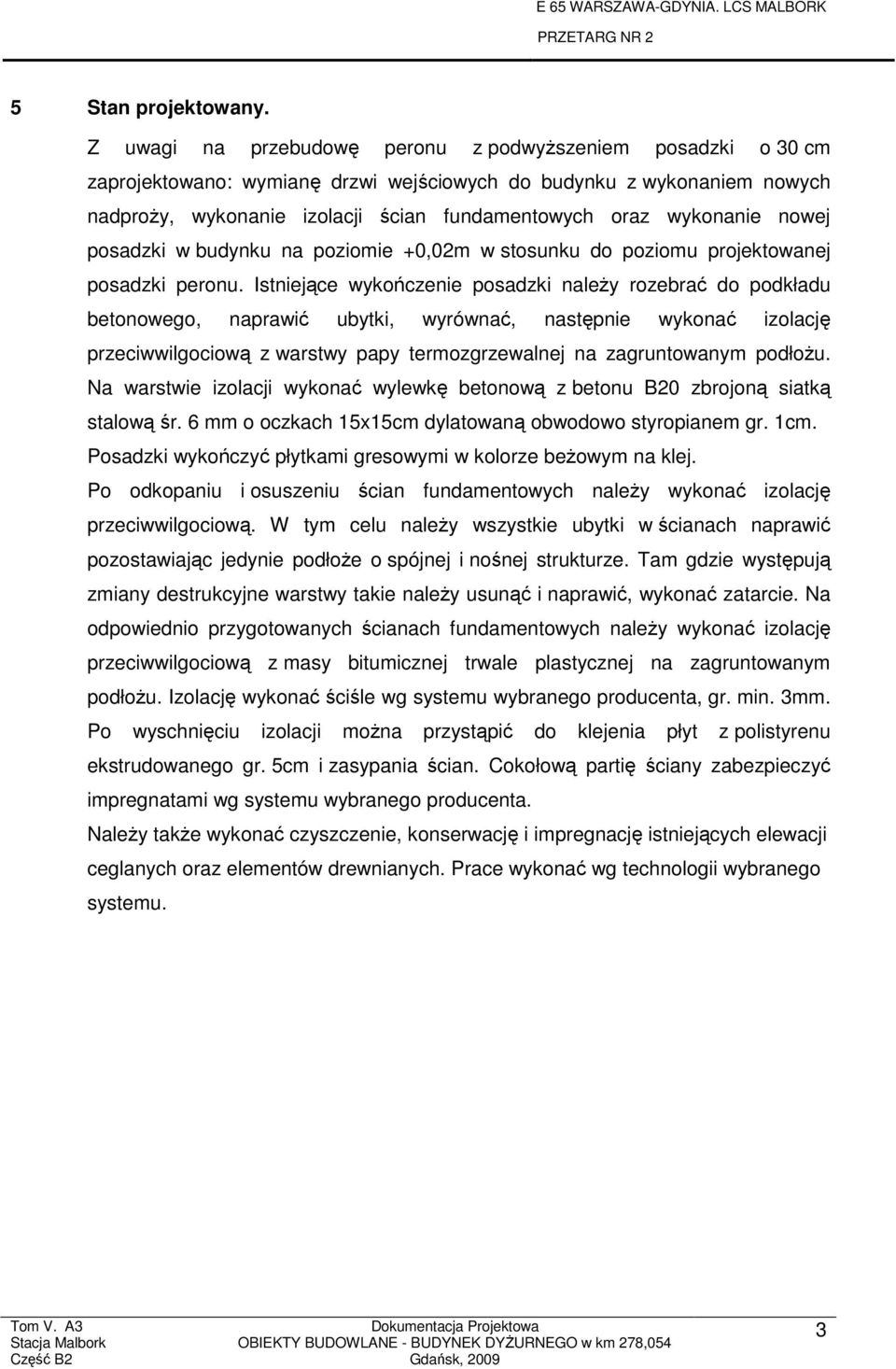

6 5 Stan projektowany. Z uwagi na przebudowę peronu z podwyŝszeniem posadzki o 30 cm zaprojektowano: wymianę drzwi wejściowych do budynku z wykonaniem nowych nadproŝy, wykonanie izolacji ścian fundamentowych oraz wykonanie nowej posadzki w budynku na poziomie +0,02m w stosunku do poziomu projektowanej posadzki peronu. Istniejące wykończenie posadzki naleŝy rozebrać do podkładu betonowego, naprawić ubytki, wyrównać, następnie wykonać izolację przeciwwilgociową z warstwy papy termozgrzewalnej na zagruntowanym podłoŝu. Na warstwie izolacji wykonać wylewkę betonową z betonu B20 zbrojoną siatką stalową śr. 6 mm o oczkach 15x15cm dylatowaną obwodowo styropianem gr. 1cm. Posadzki wykończyć płytkami gresowymi w kolorze beŝowym na klej. Po odkopaniu i osuszeniu ścian fundamentowych naleŝy wykonać izolację przeciwwilgociową. W tym celu naleŝy wszystkie ubytki w ścianach naprawić pozostawiając jedynie podłoŝe o spójnej i nośnej strukturze. Tam gdzie występują zmiany destrukcyjne warstwy takie naleŝy usunąć i naprawić, wykonać zatarcie. Na odpowiednio przygotowanych ścianach fundamentowych naleŝy wykonać izolację przeciwwilgociową z masy bitumicznej trwale plastycznej na zagruntowanym podłoŝu. Izolację wykonać ściśle wg systemu wybranego producenta, gr. min. 3mm. Po wyschnięciu izolacji moŝna przystąpić do klejenia płyt z polistyrenu ekstrudowanego gr. 5cm i zasypania ścian. Cokołową partię ściany zabezpieczyć impregnatami wg systemu wybranego producenta. NaleŜy takŝe wykonać czyszczenie, konserwację i impregnację istniejących elewacji ceglanych oraz elementów drewnianych. Prace wykonać wg technologii wybranego systemu. 3

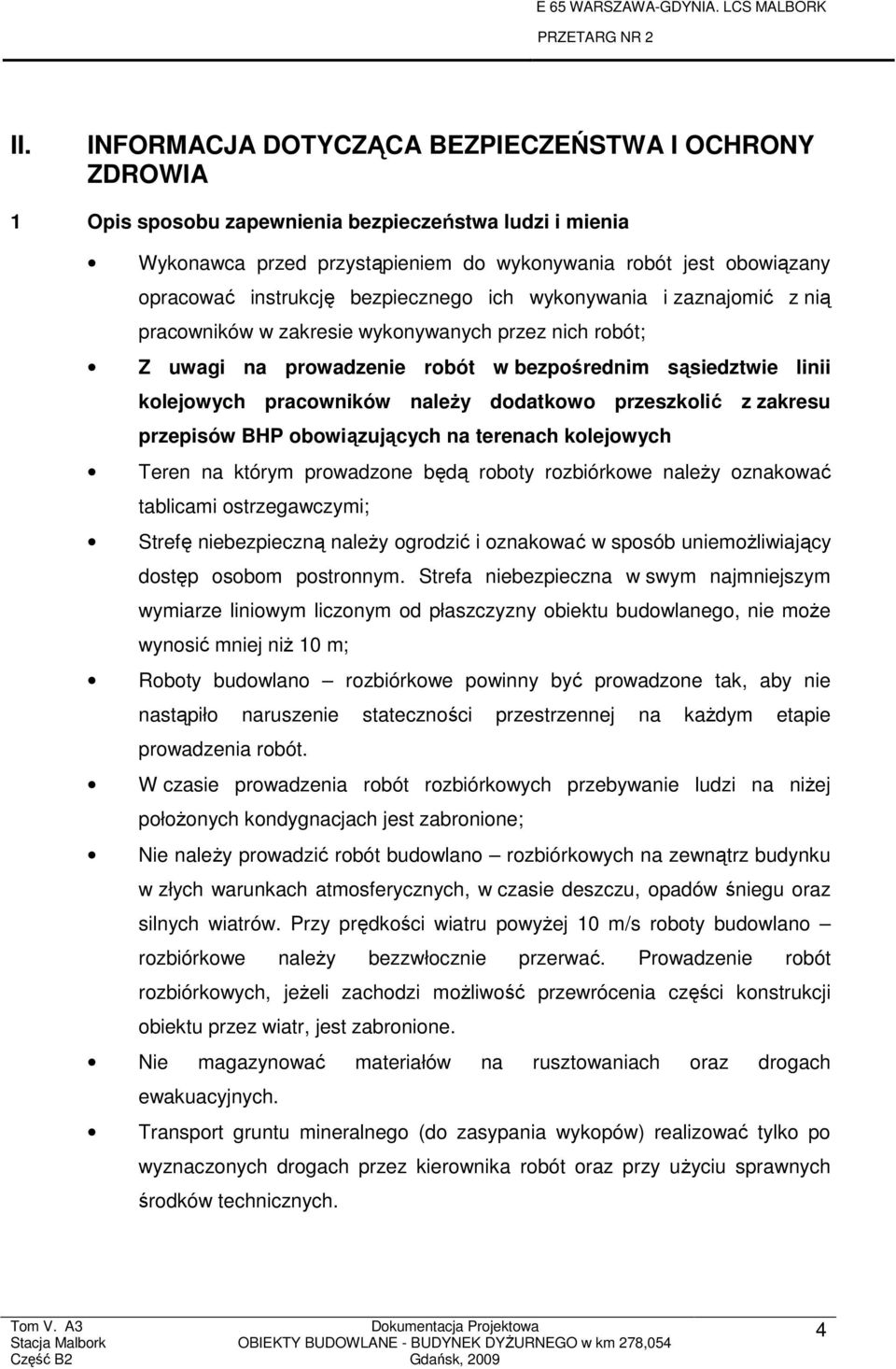

7 II. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA 1 Opis sposobu zapewnienia bezpieczeństwa ludzi i mienia Wykonawca przed przystąpieniem do wykonywania robót jest obowiązany opracować instrukcję bezpiecznego ich wykonywania i zaznajomić z nią pracowników w zakresie wykonywanych przez nich robót; Z uwagi na prowadzenie robót w bezpośrednim sąsiedztwie linii kolejowych pracowników naleŝy dodatkowo przeszkolić z zakresu przepisów BHP obowiązujących na terenach kolejowych Teren na którym prowadzone będą roboty rozbiórkowe naleŝy oznakować tablicami ostrzegawczymi; Strefę niebezpieczną naleŝy ogrodzić i oznakować w sposób uniemoŝliwiający dostęp osobom postronnym. Strefa niebezpieczna w swym najmniejszym wymiarze liniowym liczonym od płaszczyzny obiektu budowlanego, nie moŝe wynosić mniej niŝ 10 m; Roboty budowlano rozbiórkowe powinny być prowadzone tak, aby nie nastąpiło naruszenie stateczności przestrzennej na kaŝdym etapie prowadzenia robót. W czasie prowadzenia robót rozbiórkowych przebywanie ludzi na niŝej połoŝonych kondygnacjach jest zabronione; Nie naleŝy prowadzić robót budowlano rozbiórkowych na zewnątrz budynku w złych warunkach atmosferycznych, w czasie deszczu, opadów śniegu oraz silnych wiatrów. Przy prędkości wiatru powyŝej 10 m/s roboty budowlano rozbiórkowe naleŝy bezzwłocznie przerwać. Prowadzenie robót rozbiórkowych, jeŝeli zachodzi moŝliwość przewrócenia części konstrukcji obiektu przez wiatr, jest zabronione. Nie magazynować materiałów na rusztowaniach oraz drogach ewakuacyjnych. Transport gruntu mineralnego (do zasypania wykopów) realizować tylko po wyznaczonych drogach przez kierownika robót oraz przy uŝyciu sprawnych środków technicznych. 4

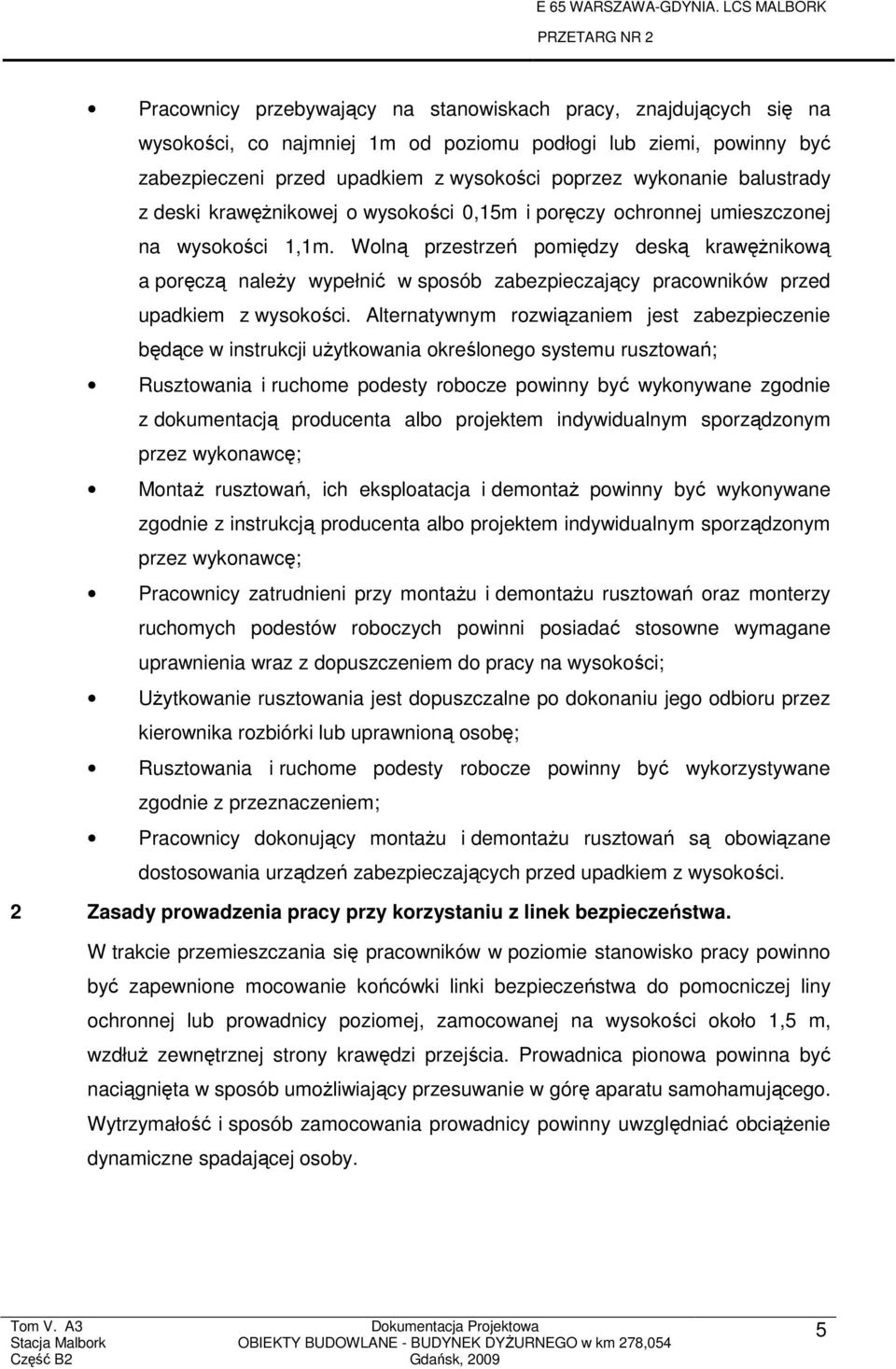

8 Pracownicy przebywający na stanowiskach pracy, znajdujących się na wysokości, co najmniej 1m od poziomu podłogi lub ziemi, powinny być zabezpieczeni przed upadkiem z wysokości poprzez wykonanie balustrady z deski krawęŝnikowej o wysokości 0,15m i poręczy ochronnej umieszczonej na wysokości 1,1m. Wolną przestrzeń pomiędzy deską krawęŝnikową a poręczą naleŝy wypełnić w sposób zabezpieczający pracowników przed upadkiem z wysokości. Alternatywnym rozwiązaniem jest zabezpieczenie będące w instrukcji uŝytkowania określonego systemu rusztowań; Rusztowania i ruchome podesty robocze powinny być wykonywane zgodnie z dokumentacją producenta albo projektem indywidualnym sporządzonym przez wykonawcę; MontaŜ rusztowań, ich eksploatacja i demontaŝ powinny być wykonywane zgodnie z instrukcją producenta albo projektem indywidualnym sporządzonym przez wykonawcę; Pracownicy zatrudnieni przy montaŝu i demontaŝu rusztowań oraz monterzy ruchomych podestów roboczych powinni posiadać stosowne wymagane uprawnienia wraz z dopuszczeniem do pracy na wysokości; UŜytkowanie rusztowania jest dopuszczalne po dokonaniu jego odbioru przez kierownika rozbiórki lub uprawnioną osobę; Rusztowania i ruchome podesty robocze powinny być wykorzystywane zgodnie z przeznaczeniem; Pracownicy dokonujący montaŝu i demontaŝu rusztowań są obowiązane dostosowania urządzeń zabezpieczających przed upadkiem z wysokości. 2 Zasady prowadzenia pracy przy korzystaniu z linek bezpieczeństwa. W trakcie przemieszczania się pracowników w poziomie stanowisko pracy powinno być zapewnione mocowanie końcówki linki bezpieczeństwa do pomocniczej liny ochronnej lub prowadnicy poziomej, zamocowanej na wysokości około 1,5 m, wzdłuŝ zewnętrznej strony krawędzi przejścia. Prowadnica pionowa powinna być naciągnięta w sposób umoŝliwiający przesuwanie w górę aparatu samohamującego. Wytrzymałość i sposób zamocowania prowadnicy powinny uwzględniać obciąŝenie dynamiczne spadającej osoby. 5

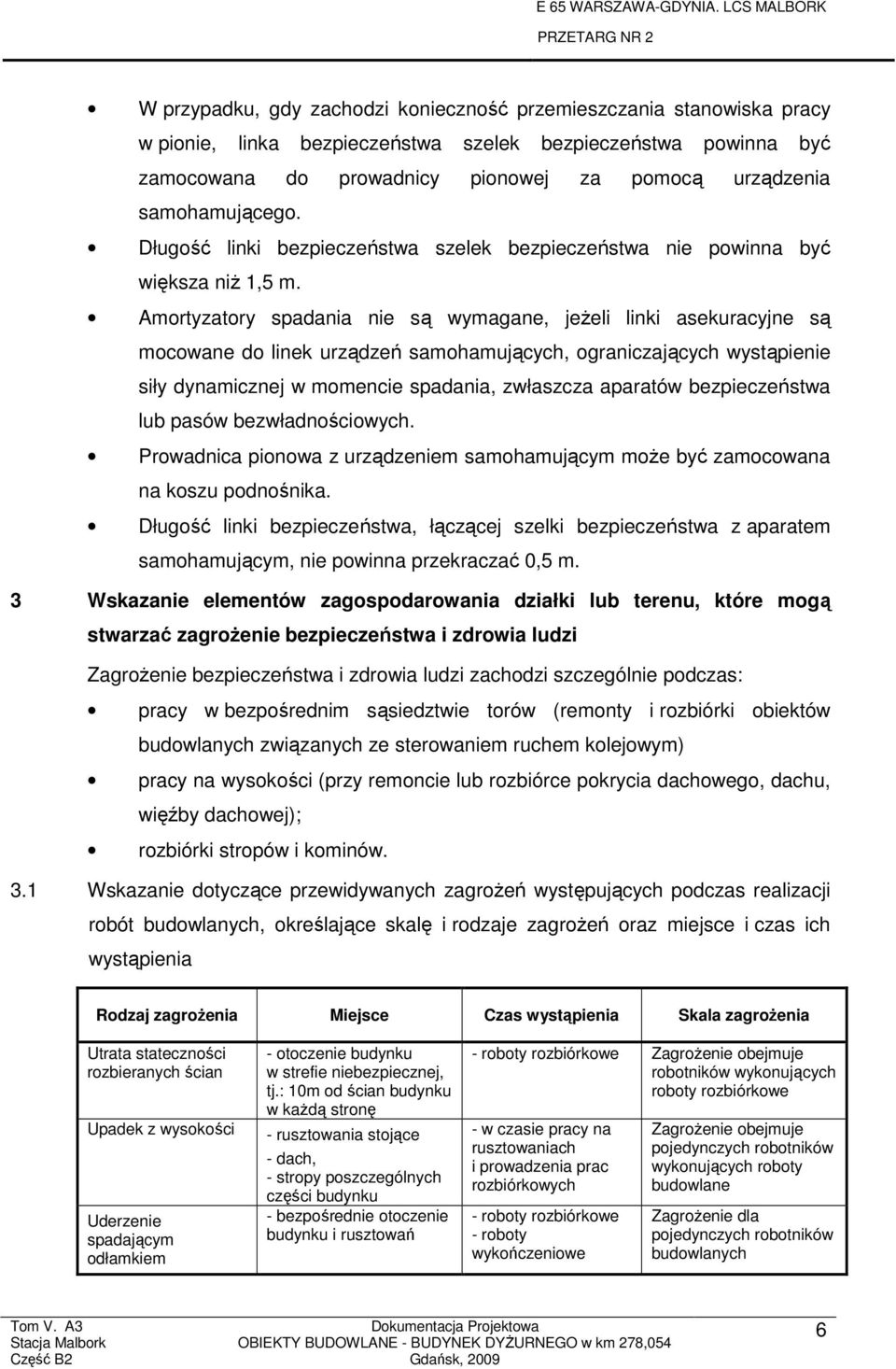

9 W przypadku, gdy zachodzi konieczność przemieszczania stanowiska pracy w pionie, linka bezpieczeństwa szelek bezpieczeństwa powinna być zamocowana do prowadnicy pionowej za pomocą urządzenia samohamującego. Długość linki bezpieczeństwa szelek bezpieczeństwa nie powinna być większa niŝ 1,5 m. Amortyzatory spadania nie są wymagane, jeŝeli linki asekuracyjne są mocowane do linek urządzeń samohamujących, ograniczających wystąpienie siły dynamicznej w momencie spadania, zwłaszcza aparatów bezpieczeństwa lub pasów bezwładnościowych. Prowadnica pionowa z urządzeniem samohamującym moŝe być zamocowana na koszu podnośnika. Długość linki bezpieczeństwa, łączącej szelki bezpieczeństwa z aparatem samohamującym, nie powinna przekraczać 0,5 m. 3 Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi ZagroŜenie bezpieczeństwa i zdrowia ludzi zachodzi szczególnie podczas: pracy w bezpośrednim sąsiedztwie torów (remonty i rozbiórki obiektów budowlanych związanych ze sterowaniem ruchem kolejowym) pracy na wysokości (przy remoncie lub rozbiórce pokrycia dachowego, dachu, więźby dachowej); rozbiórki stropów i kominów. 3.1 Wskazanie dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia Rodzaj zagroŝenia Miejsce Czas wystąpienia Skala zagroŝenia Utrata stateczności rozbieranych ścian Upadek z wysokości Uderzenie spadającym odłamkiem - otoczenie budynku w strefie niebezpiecznej, tj.: 10m od ścian budynku w kaŝdą stronę - rusztowania stojące - dach, - stropy poszczególnych części budynku - bezpośrednie otoczenie budynku i rusztowań - roboty rozbiórkowe ZagroŜenie obejmuje robotników wykonujących roboty rozbiórkowe - w czasie pracy na rusztowaniach i prowadzenia prac rozbiórkowych - roboty rozbiórkowe - roboty wykończeniowe ZagroŜenie obejmuje pojedynczych robotników wykonujących roboty budowlane ZagroŜenie dla pojedynczych robotników budowlanych 6

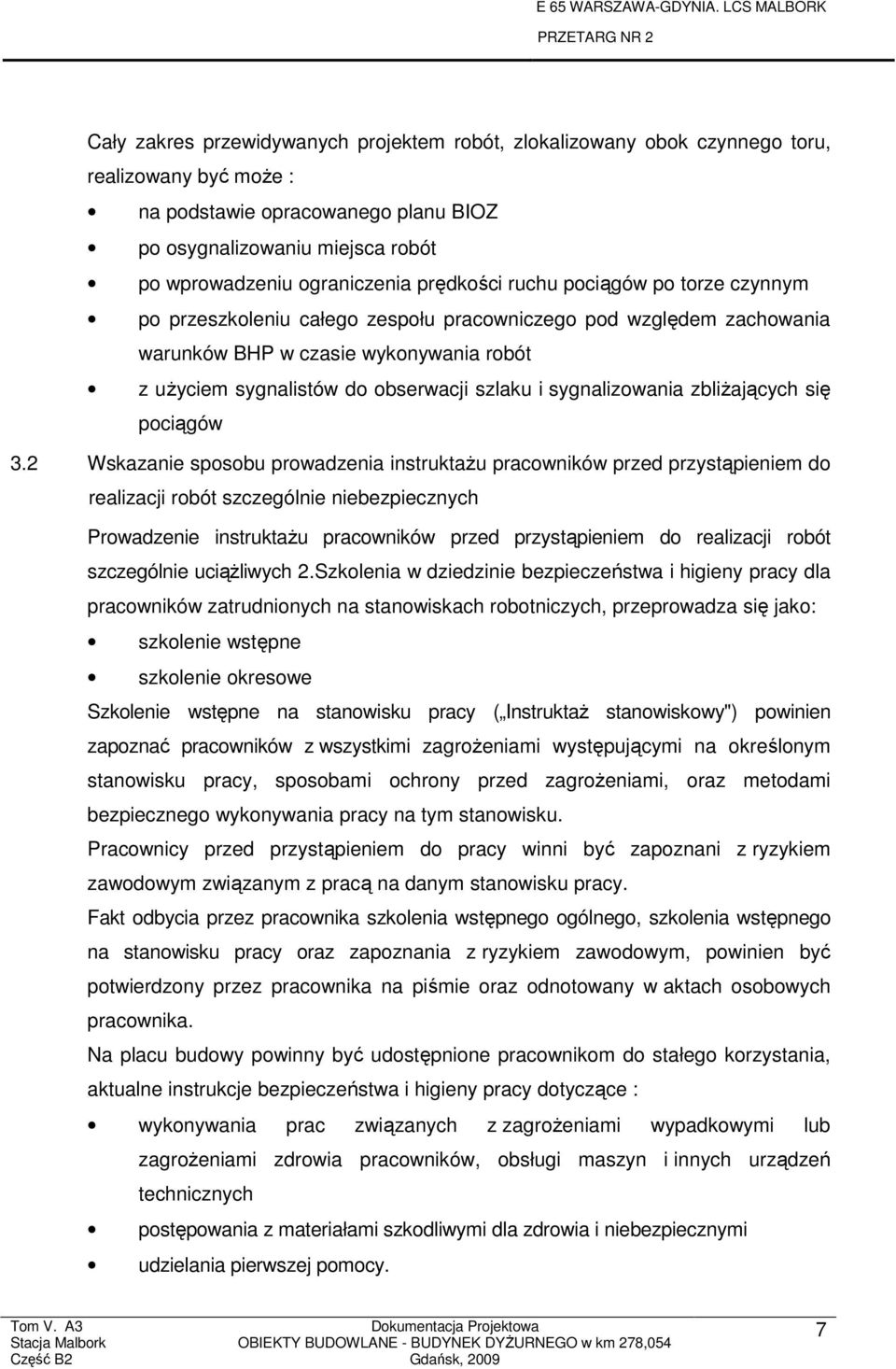

10 Cały zakres przewidywanych projektem robót, zlokalizowany obok czynnego toru, realizowany być moŝe : na podstawie opracowanego planu BIOZ po osygnalizowaniu miejsca robót po wprowadzeniu ograniczenia prędkości ruchu pociągów po torze czynnym po przeszkoleniu całego zespołu pracowniczego pod względem zachowania warunków BHP w czasie wykonywania robót z uŝyciem sygnalistów do obserwacji szlaku i sygnalizowania zbliŝających się pociągów 3.2 Wskazanie sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Prowadzenie instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie uciąŝliwych 2.Szkolenia w dziedzinie bezpieczeństwa i higieny pracy dla pracowników zatrudnionych na stanowiskach robotniczych, przeprowadza się jako: szkolenie wstępne szkolenie okresowe Szkolenie wstępne na stanowisku pracy ( InstruktaŜ stanowiskowy") powinien zapoznać pracowników z wszystkimi zagroŝeniami występującymi na określonym stanowisku pracy, sposobami ochrony przed zagroŝeniami, oraz metodami bezpiecznego wykonywania pracy na tym stanowisku. Pracownicy przed przystąpieniem do pracy winni być zapoznani z ryzykiem zawodowym związanym z pracą na danym stanowisku pracy. Fakt odbycia przez pracownika szkolenia wstępnego ogólnego, szkolenia wstępnego na stanowisku pracy oraz zapoznania z ryzykiem zawodowym, powinien być potwierdzony przez pracownika na piśmie oraz odnotowany w aktach osobowych pracownika. Na placu budowy powinny być udostępnione pracownikom do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące : wykonywania prac związanych z zagroŝeniami wypadkowymi lub zagroŝeniami zdrowia pracowników, obsługi maszyn i innych urządzeń technicznych postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi udzielania pierwszej pomocy. 7

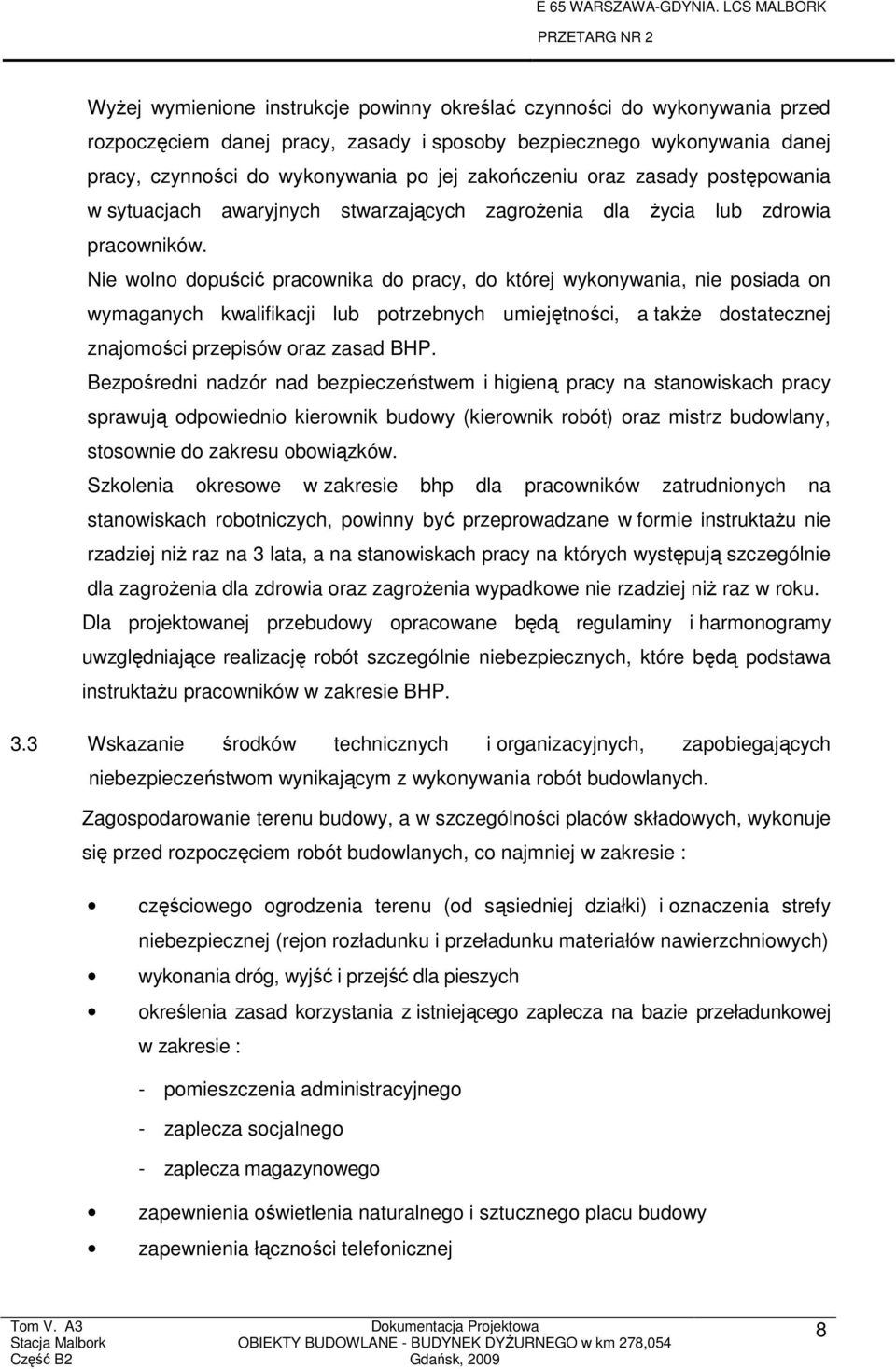

11 WyŜej wymienione instrukcje powinny określać czynności do wykonywania przed rozpoczęciem danej pracy, zasady i sposoby bezpiecznego wykonywania danej pracy, czynności do wykonywania po jej zakończeniu oraz zasady postępowania w sytuacjach awaryjnych stwarzających zagroŝenia dla Ŝycia lub zdrowia pracowników. Nie wolno dopuścić pracownika do pracy, do której wykonywania, nie posiada on wymaganych kwalifikacji lub potrzebnych umiejętności, a takŝe dostatecznej znajomości przepisów oraz zasad BHP. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowiązków. Szkolenia okresowe w zakresie bhp dla pracowników zatrudnionych na stanowiskach robotniczych, powinny być przeprowadzane w formie instruktaŝu nie rzadziej niŝ raz na 3 lata, a na stanowiskach pracy na których występują szczególnie dla zagroŝenia dla zdrowia oraz zagroŝenia wypadkowe nie rzadziej niŝ raz w roku. Dla projektowanej przebudowy opracowane będą regulaminy i harmonogramy uwzględniające realizację robót szczególnie niebezpiecznych, które będą podstawa instruktaŝu pracowników w zakresie BHP. 3.3 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych. Zagospodarowanie terenu budowy, a w szczególności placów składowych, wykonuje się przed rozpoczęciem robót budowlanych, co najmniej w zakresie : częściowego ogrodzenia terenu (od sąsiedniej działki) i oznaczenia strefy niebezpiecznej (rejon rozładunku i przeładunku materiałów nawierzchniowych) wykonania dróg, wyjść i przejść dla pieszych określenia zasad korzystania z istniejącego zaplecza na bazie przeładunkowej w zakresie : - pomieszczenia administracyjnego - zaplecza socjalnego - zaplecza magazynowego zapewnienia oświetlenia naturalnego i sztucznego placu budowy zapewnienia łączności telefonicznej 8

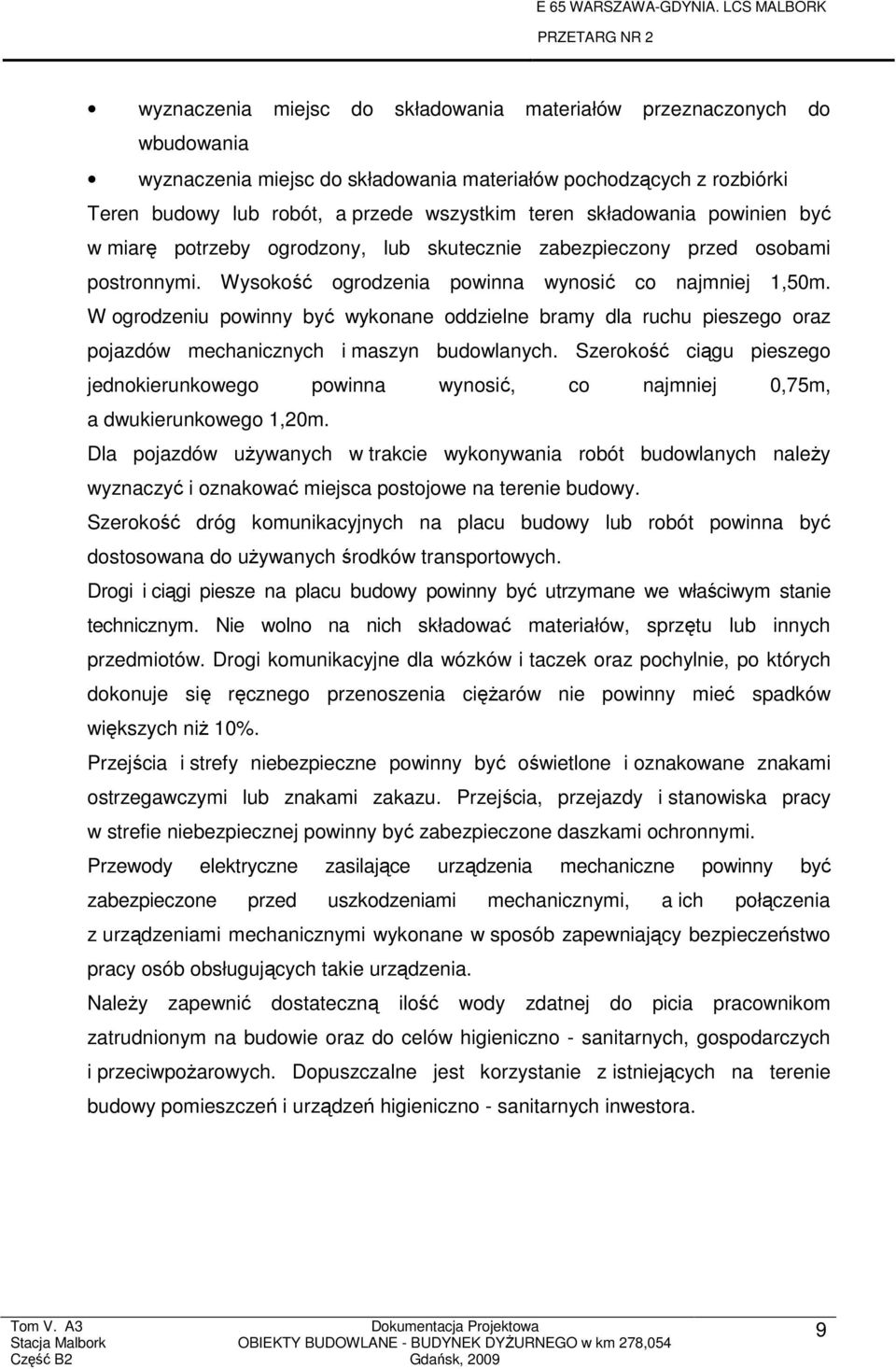

12 wyznaczenia miejsc do składowania materiałów przeznaczonych do wbudowania wyznaczenia miejsc do składowania materiałów pochodzących z rozbiórki Teren budowy lub robót, a przede wszystkim teren składowania powinien być w miarę potrzeby ogrodzony, lub skutecznie zabezpieczony przed osobami postronnymi. Wysokość ogrodzenia powinna wynosić co najmniej 1,50m. W ogrodzeniu powinny być wykonane oddzielne bramy dla ruchu pieszego oraz pojazdów mechanicznych i maszyn budowlanych. Szerokość ciągu pieszego jednokierunkowego powinna wynosić, co najmniej 0,75m, a dwukierunkowego 1,20m. Dla pojazdów uŝywanych w trakcie wykonywania robót budowlanych naleŝy wyznaczyć i oznakować miejsca postojowe na terenie budowy. Szerokość dróg komunikacyjnych na placu budowy lub robót powinna być dostosowana do uŝywanych środków transportowych. Drogi i ciągi piesze na placu budowy powinny być utrzymane we właściwym stanie technicznym. Nie wolno na nich składować materiałów, sprzętu lub innych przedmiotów. Drogi komunikacyjne dla wózków i taczek oraz pochylnie, po których dokonuje się ręcznego przenoszenia cięŝarów nie powinny mieć spadków większych niŝ 10%. Przejścia i strefy niebezpieczne powinny być oświetlone i oznakowane znakami ostrzegawczymi lub znakami zakazu. Przejścia, przejazdy i stanowiska pracy w strefie niebezpiecznej powinny być zabezpieczone daszkami ochronnymi. Przewody elektryczne zasilające urządzenia mechaniczne powinny być zabezpieczone przed uszkodzeniami mechanicznymi, a ich połączenia z urządzeniami mechanicznymi wykonane w sposób zapewniający bezpieczeństwo pracy osób obsługujących takie urządzenia. NaleŜy zapewnić dostateczną ilość wody zdatnej do picia pracownikom zatrudnionym na budowie oraz do celów higieniczno - sanitarnych, gospodarczych i przeciwpoŝarowych. Dopuszczalne jest korzystanie z istniejących na terenie budowy pomieszczeń i urządzeń higieniczno - sanitarnych inwestora. 9

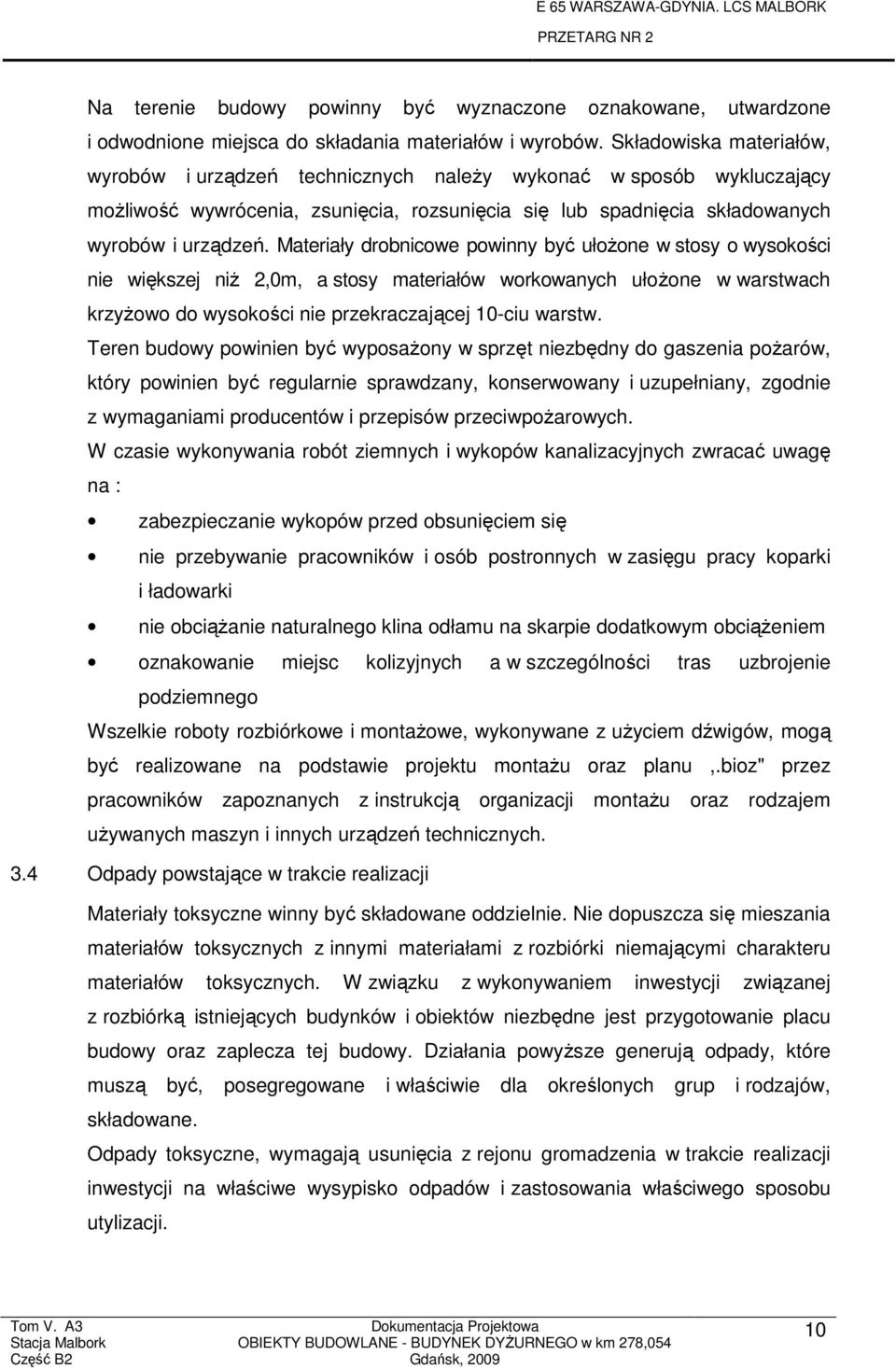

13 Na terenie budowy powinny być wyznaczone oznakowane, utwardzone i odwodnione miejsca do składania materiałów i wyrobów. Składowiska materiałów, wyrobów i urządzeń technicznych naleŝy wykonać w sposób wykluczający moŝliwość wywrócenia, zsunięcia, rozsunięcia się lub spadnięcia składowanych wyrobów i urządzeń. Materiały drobnicowe powinny być ułoŝone w stosy o wysokości nie większej niŝ 2,0m, a stosy materiałów workowanych ułoŝone w warstwach krzyŝowo do wysokości nie przekraczającej 10-ciu warstw. Teren budowy powinien być wyposaŝony w sprzęt niezbędny do gaszenia poŝarów, który powinien być regularnie sprawdzany, konserwowany i uzupełniany, zgodnie z wymaganiami producentów i przepisów przeciwpoŝarowych. W czasie wykonywania robót ziemnych i wykopów kanalizacyjnych zwracać uwagę na : zabezpieczanie wykopów przed obsunięciem się nie przebywanie pracowników i osób postronnych w zasięgu pracy koparki i ładowarki nie obciąŝanie naturalnego klina odłamu na skarpie dodatkowym obciąŝeniem oznakowanie miejsc kolizyjnych a w szczególności tras uzbrojenie podziemnego Wszelkie roboty rozbiórkowe i montaŝowe, wykonywane z uŝyciem dźwigów, mogą być realizowane na podstawie projektu montaŝu oraz planu,.bioz" przez pracowników zapoznanych z instrukcją organizacji montaŝu oraz rodzajem uŝywanych maszyn i innych urządzeń technicznych. 3.4 Odpady powstające w trakcie realizacji Materiały toksyczne winny być składowane oddzielnie. Nie dopuszcza się mieszania materiałów toksycznych z innymi materiałami z rozbiórki niemającymi charakteru materiałów toksycznych. W związku z wykonywaniem inwestycji związanej z rozbiórką istniejących budynków i obiektów niezbędne jest przygotowanie placu budowy oraz zaplecza tej budowy. Działania powyŝsze generują odpady, które muszą być, posegregowane i właściwie dla określonych grup i rodzajów, składowane. Odpady toksyczne, wymagają usunięcia z rejonu gromadzenia w trakcie realizacji inwestycji na właściwe wysypisko odpadów i zastosowania właściwego sposobu utylizacji. 10

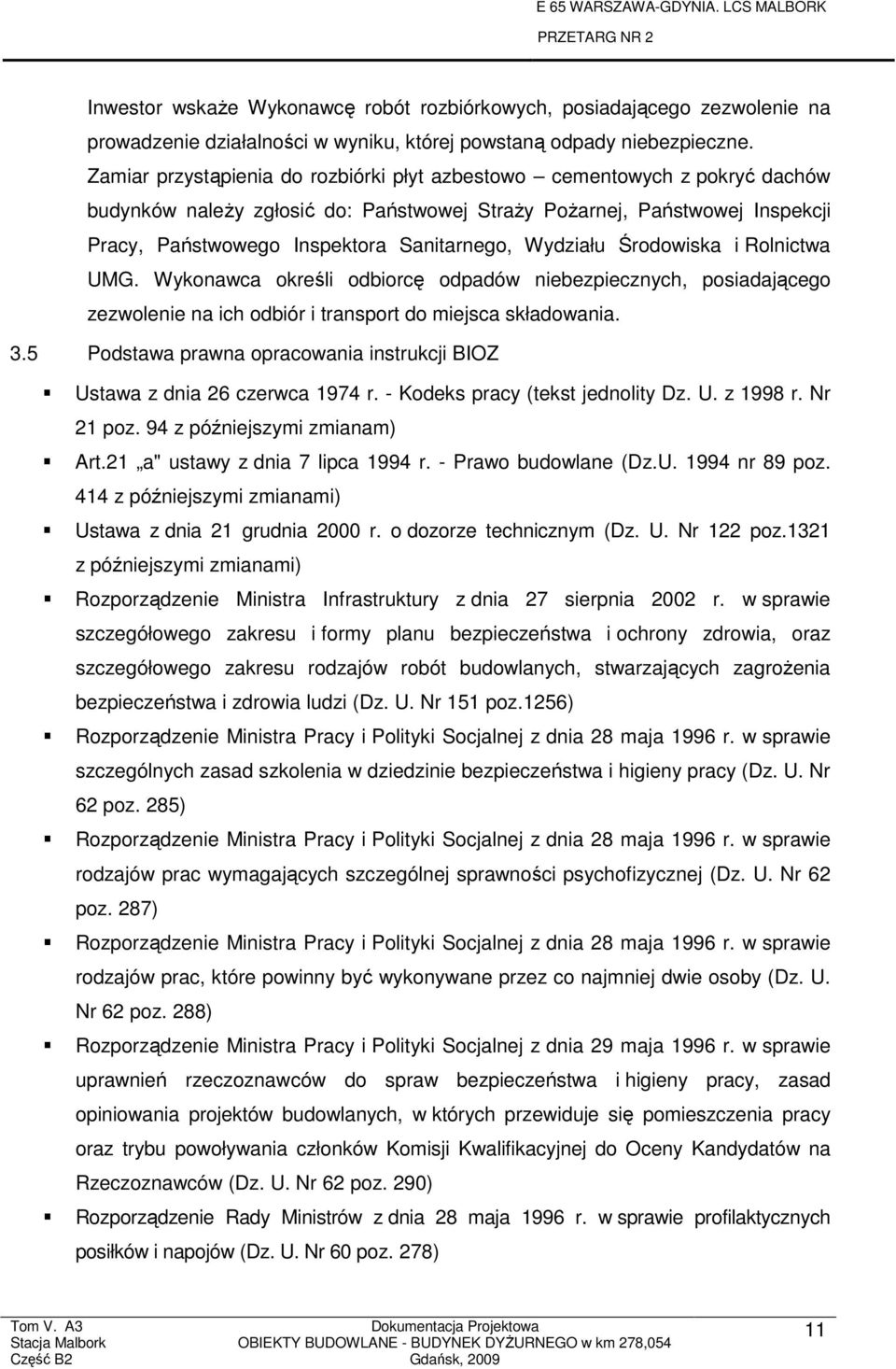

14 Inwestor wskaŝe Wykonawcę robót rozbiórkowych, posiadającego zezwolenie na prowadzenie działalności w wyniku, której powstaną odpady niebezpieczne. Zamiar przystąpienia do rozbiórki płyt azbestowo cementowych z pokryć dachów budynków naleŝy zgłosić do: Państwowej StraŜy PoŜarnej, Państwowej Inspekcji Pracy, Państwowego Inspektora Sanitarnego, Wydziału Środowiska i Rolnictwa UMG. Wykonawca określi odbiorcę odpadów niebezpiecznych, posiadającego zezwolenie na ich odbiór i transport do miejsca składowania. 3.5 Podstawa prawna opracowania instrukcji BIOZ Ustawa z dnia 26 czerwca 1974 r. - Kodeks pracy (tekst jednolity Dz. U. z 1998 r. Nr 21 poz. 94 z późniejszymi zmianam) Art.21 a" ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz.U nr 89 poz. 414 z późniejszymi zmianami) Ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz. U. Nr 122 poz.1321 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia, oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagroŝenia bezpieczeństwa i zdrowia ludzi (Dz. U. Nr 151 poz.1256) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 62 poz. 285) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac wymagających szczególnej sprawności psychofizycznej (Dz. U. Nr 62 poz. 287) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny być wykonywane przez co najmniej dwie osoby (Dz. U. Nr 62 poz. 288) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 29 maja 1996 r. w sprawie uprawnień rzeczoznawców do spraw bezpieczeństwa i higieny pracy, zasad opiniowania projektów budowlanych, w których przewiduje się pomieszczenia pracy oraz trybu powoływania członków Komisji Kwalifikacyjnej do Oceny Kandydatów na Rzeczoznawców (Dz. U. Nr 62 poz. 290) Rozporządzenie Rady Ministrów z dnia 28 maja 1996 r. w sprawie profilaktycznych posiłków i napojów (Dz. U. Nr 60 poz. 278) 11

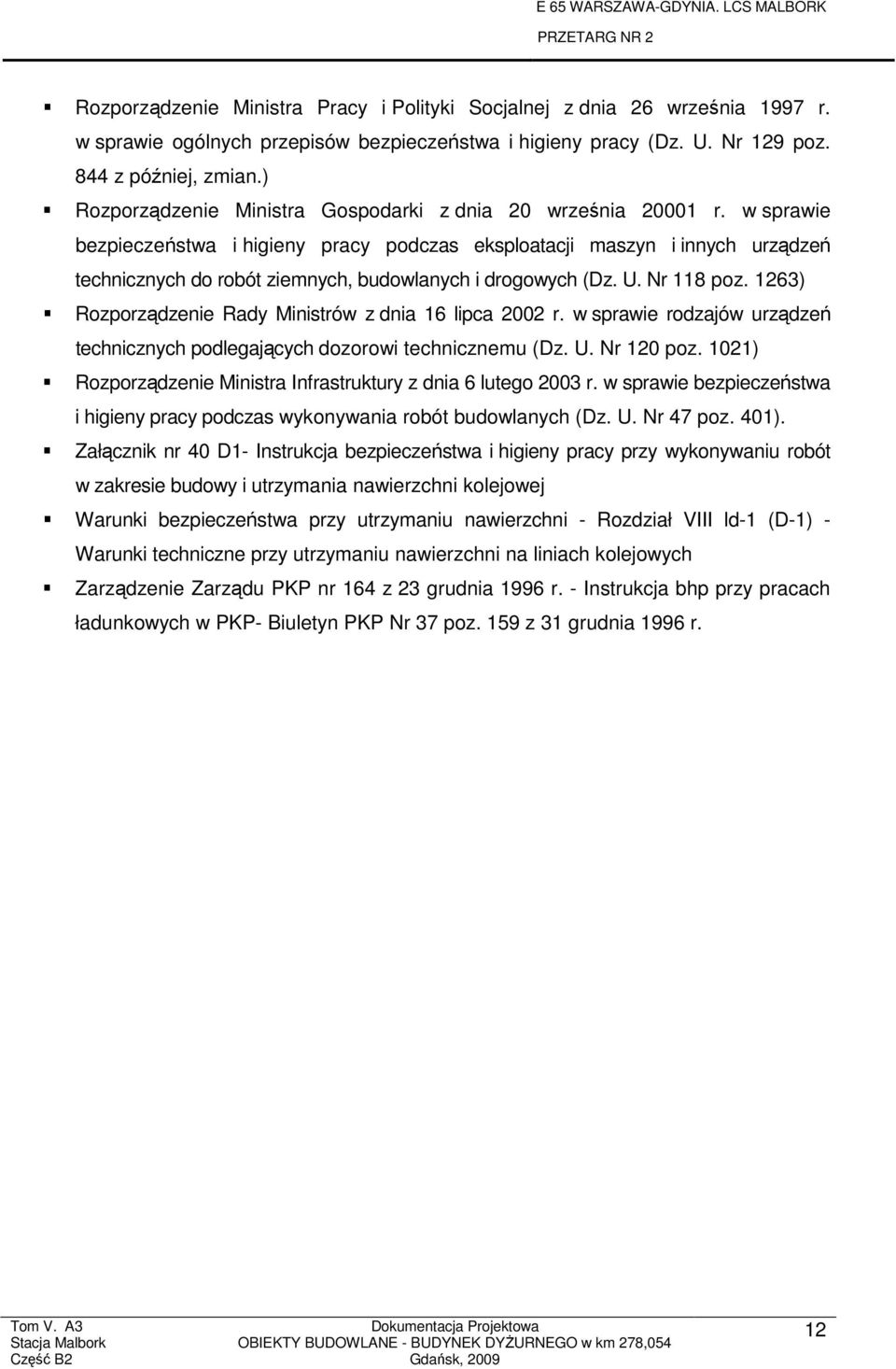

15 Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129 poz. 844 z później, zmian.) Rozporządzenie Ministra Gospodarki z dnia 20 września r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń technicznych do robót ziemnych, budowlanych i drogowych (Dz. U. Nr 118 poz. 1263) Rozporządzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urządzeń technicznych podlegających dozorowi technicznemu (Dz. U. Nr 120 poz. 1021) Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47 poz. 401). Załącznik nr 40 D1- Instrukcja bezpieczeństwa i higieny pracy przy wykonywaniu robót w zakresie budowy i utrzymania nawierzchni kolejowej Warunki bezpieczeństwa przy utrzymaniu nawierzchni - Rozdział VIII ld-1 (D-1) - Warunki techniczne przy utrzymaniu nawierzchni na liniach kolejowych Zarządzenie Zarządu PKP nr 164 z 23 grudnia 1996 r. - Instrukcja bhp przy pracach ładunkowych w PKP- Biuletyn PKP Nr 37 poz. 159 z 31 grudnia 1996 r. 12

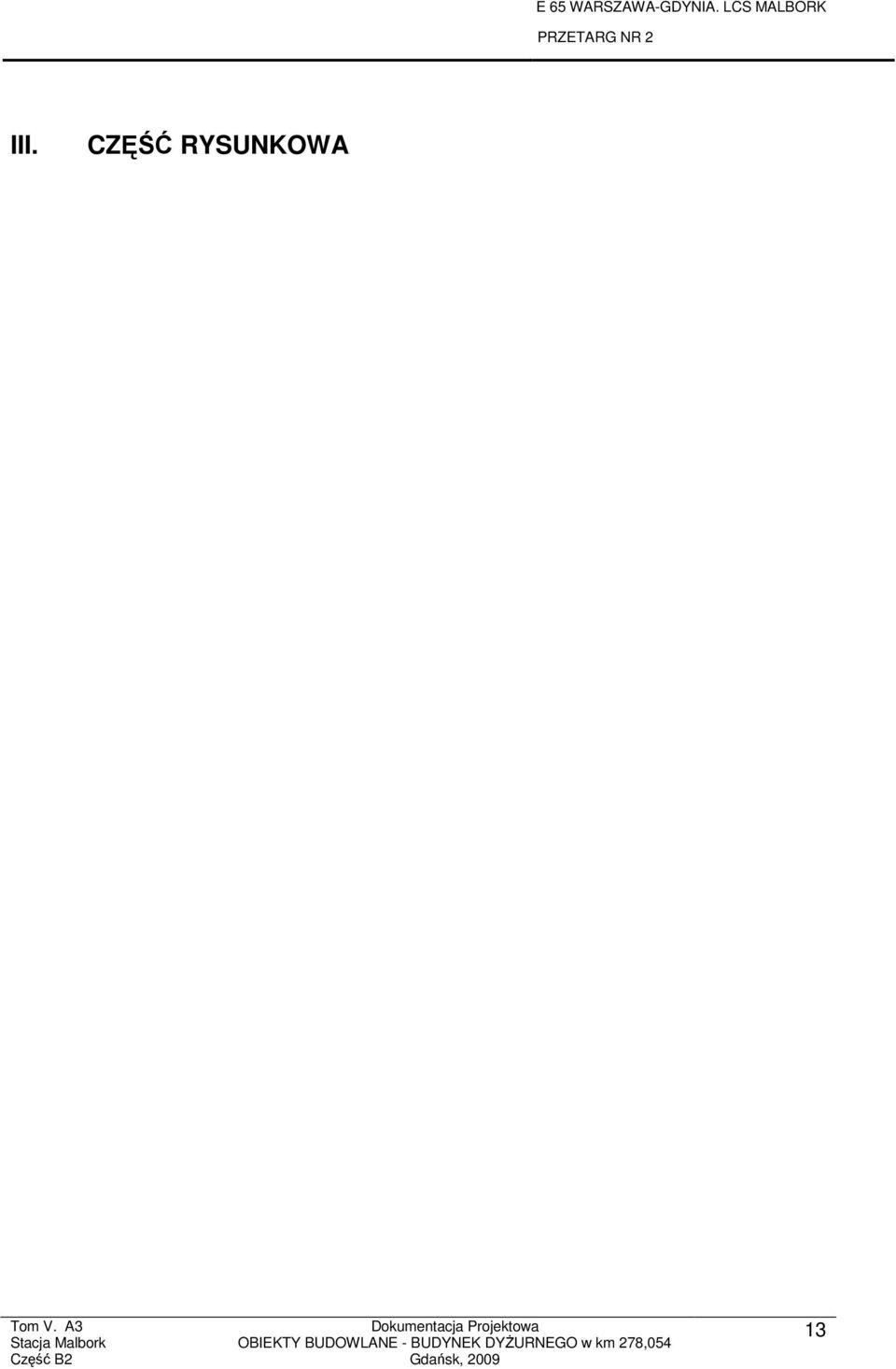

16 III. CZĘŚĆ RYSUNKOWA 13
