Komora klimatyczna do prób wytrzymałościowych w temperaturze od -10 C do 100 C

Transkrypt

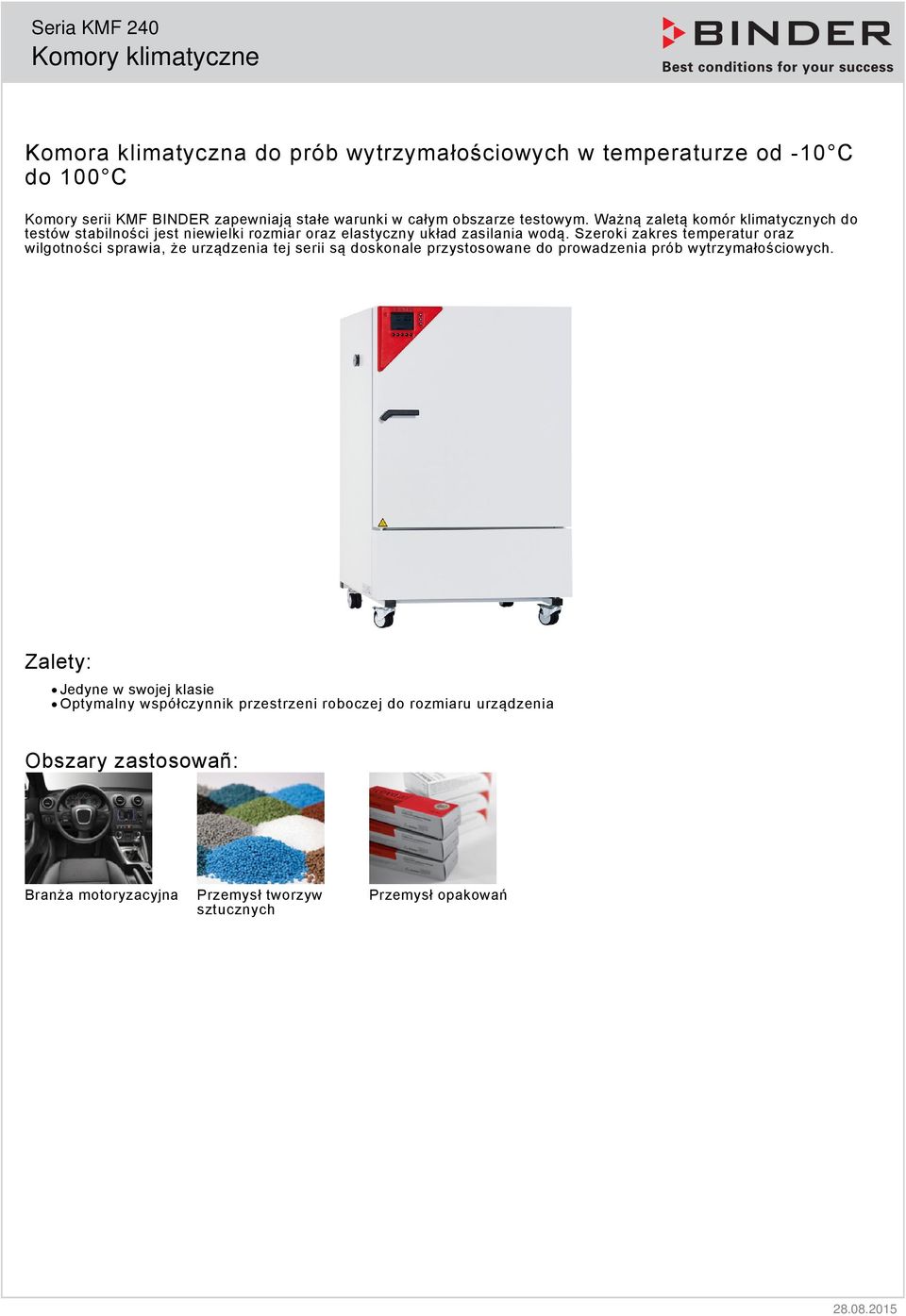

1 Seria KMF 240 Komory klimatyczne Komora klimatyczna do prób wytrzymałościowych w temperaturze od -10 C do 100 C Komory serii KMF BINDER zapewniają stałe warunki w całym obszarze testowym. Ważną zaletą komór klimatycznych do testów stabilności jest niewielki rozmiar oraz elastyczny układ zasilania wodą. Szeroki zakres temperatur oraz wilgotności sprawia, że urządzenia tej serii są doskonale przystosowane do prowadzenia prób wytrzymałościowych. Zalety: Jedyne w swojej klasie ptymalny współczynnik przestrzeni roboczej do rozmiaru urządzenia bszary zastosowañ: Branża motoryzacyjna Przemysł tworzyw sztucznych Przemysł opakowań

2 Korzyœci dla klienta Funkcje Korzyœci dla klienta pis Technologia klimatyczna APT.line Jednorodne warunki testowe w całej komorze roboczej Niezależnie od wielkości i liczby próbek Brak przesuszania próbek APT.line Równy i delikatny obieg powietrza przez ściany boczne o dużej powierzchni nawet w warunkach pełnego obciążenia Jednorodne warunki klimatyczne dla wszystkich próbek Zasilanie wodą System nawilżania Układ chłodzenia Standardowe wyposażenie Konstrukcja urządzenia Produkcja Wyposażenie dodatkowe i serwis Elastyczne rozwiązanie niezależne od sposobu zasilania wodą i miejsca instalacji Łatwa obsługa plug-and-play Minimalne wymagania konserwacyjne Proste, czyste manipulowanie Wiarygodne wyniki prób nawet w skrajnych warunkach klimatycznych i niesprzyjającej lokalizacji prowadzenia badań Stabilne wyniki testów długoterminowych zgodne z wymaganiami dobrych praktyk laboratoryjnych / produkcyjnych (GLP/GMP) ptymalny współczynnik ceny do osiągów Minimalne wymagania w zakresie przestrzeni Wygodny i bezpieczny dostęp Łatwy montaż Niezawodne urządzenia o długim okresie eksploatacji Krótkie czasy dostawy Kompleksowe rozwiązanie Wszystkie elementy od jednego producenta Serwis BINDER jest zawsze pod ręką Bezpośrednie podłączenie do układu wody użytkowej System uzdatniania wody BINDER PURE AQUA SERVICE Pompa ściekowa do odpływu umieszczonego na wysokości do 1 m Nawilżanie parą nasyconą zapewnia krótki czas reakcji Czujnik wilgotności bez zjawiska dryftu Krótki czas powrotu do zadanych parametrów po otwarciu drzwi Potężny układ chłodniczy ze sprężarką do temperatur otoczenia do 32 C Podwójna płyta parownika zapobiega zamarzaniu Wszechstronne standardy Interfejs Ethernet Port dostępu o średnicy 30 mm Koła samonastawne dla urządzeń o pojemności od 240 l Wewnętrzne szklane drzwi z uszczelką i drzwi zewnętrzne z podwójną uszczelką grzewanie drzwi zapobiegające skraplaniu ptymalny współczynnik przestrzeni roboczej do rozmiaru urządzenia Wszystkie elementy sterujące dostępne od przodu urządzenia Duża powierzchnia dostępowa dzięki szerokiej konstrukcji Najwyższa niemiecka jakość Wysoce zautomatyzowana produkcja seryjna ( urządzeń rocznie) Wysokiej jakości materiały, najnowocześniejsza technologia produkcji Bogate portfolio produktów Dodatkowe linie produktów: suszarki, suszarki próżniowe, komory do badań środowiskowych Różne opcje: zestawy rejestratorów danych BINDER, porty dostępu o różnych rozmiarach i w różnych miejscach, pomiar temperatury próbki Wiele lat doświadczenia w pozyskiwaniu uznawanych walidacji i materiałów dokumentacyjnych Globalna sieć serwisowa BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

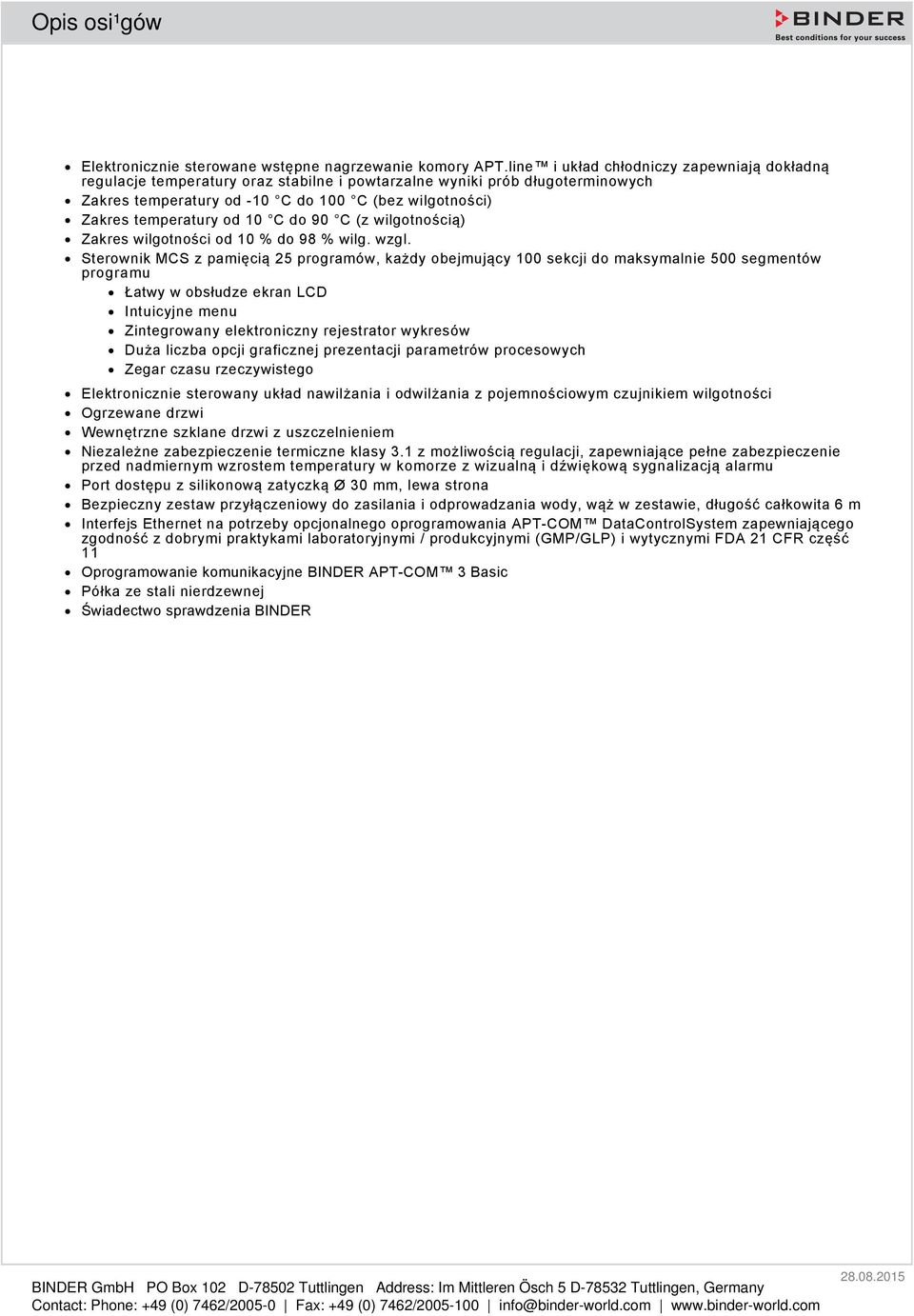

3 pis osi¹gów Elektronicznie sterowane wstępne nagrzewanie komory APT.line i układ chłodniczy zapewniają dokładną regulacje temperatury oraz stabilne i powtarzalne wyniki prób długoterminowych Zakres temperatury od -10 C do 100 C (bez wilgotności) Zakres temperatury od 10 C do 90 C (z wilgotnością) Zakres wilgotności od 10 % do 98 % wilg. wzgl. Sterownik MCS z pamięcią 25 programów, każdy obejmujący 100 sekcji do maksymalnie 500 segmentów programu Łatwy w obsłudze ekran LCD Intuicyjne menu Zintegrowany elektroniczny rejestrator wykresów Duża liczba opcji graficznej prezentacji parametrów procesowych Zegar czasu rzeczywistego Elektronicznie sterowany układ nawilżania i odwilżania z pojemnościowym czujnikiem wilgotności grzewane drzwi Wewnętrzne szklane drzwi z uszczelnieniem Niezależne zabezpieczenie termiczne klasy 3.1 z możliwością regulacji, zapewniające pełne zabezpieczenie przed nadmiernym wzrostem temperatury w komorze z wizualną i dźwiękową sygnalizacją alarmu Port dostępu z silikonową zatyczką Ø 30 mm, lewa strona Bezpieczny zestaw przyłączeniowy do zasilania i odprowadzania wody, wąż w zestawie, długość całkowita 6 m Interfejs Ethernet na potrzeby opcjonalnego oprogramowania APT-CM DataControlSystem zapewniającego zgodność z dobrymi praktykami laboratoryjnymi / produkcyjnymi (GMP/GLP) i wytycznymi FDA 21 CFR część 11 programowanie komunikacyjne BINDER APT-CM 3 Basic Półka ze stali nierdzewnej Świadectwo sprawdzenia BINDER BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

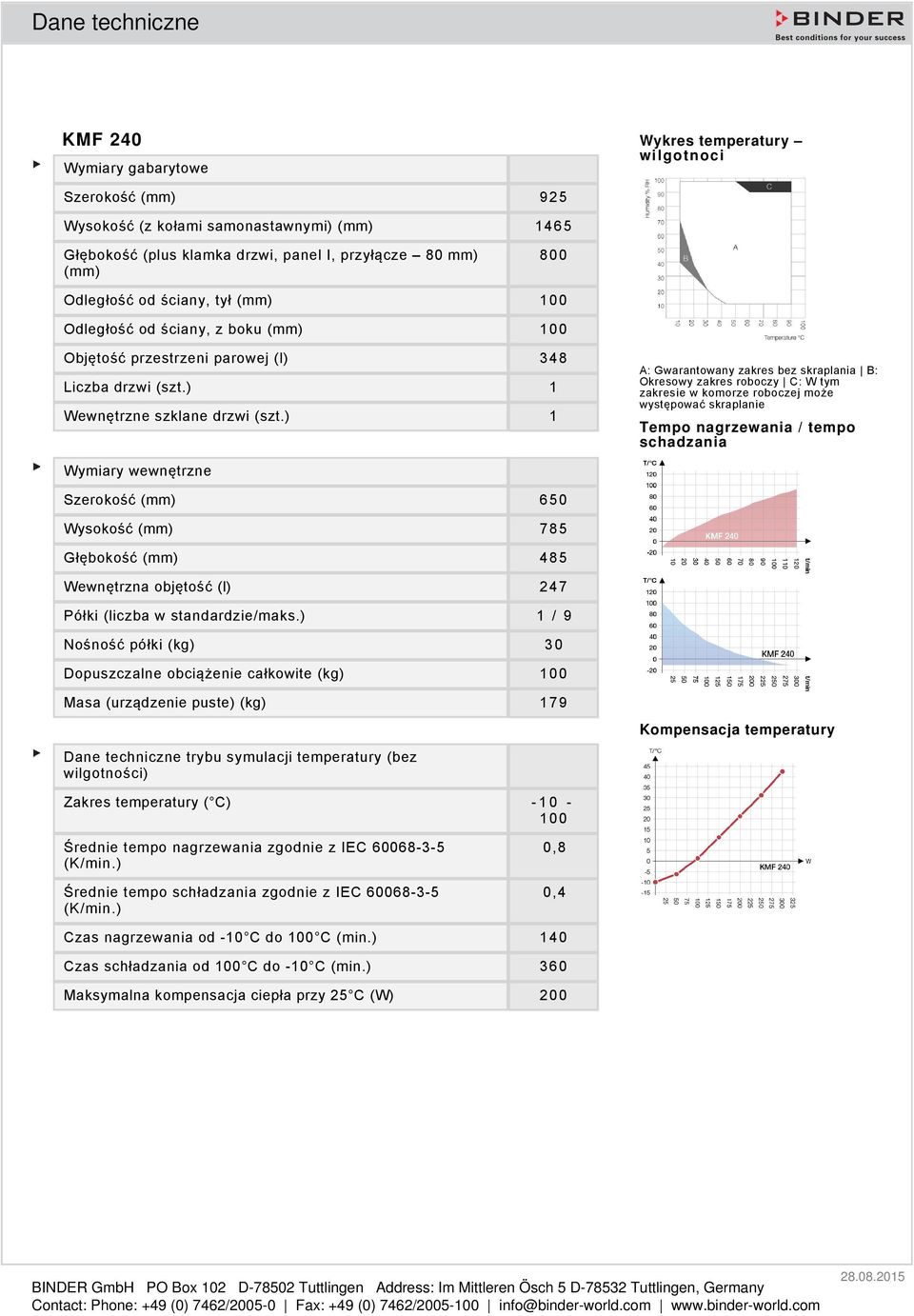

4 Dane techniczne KMF 240 Wymiary gabarytowe Wykres temperatury wilgotnoci Szerokość (mm) 925 Wysokość (z kołami samonastawnymi) (mm) 1465 Głębokość (plus klamka drzwi, panel I, przyłącze 80 mm) (mm) 800 dległość od ściany, tył (mm) 100 dległość od ściany, z boku (mm) 100 bjętość przestrzeni parowej (l) 348 Liczba drzwi (szt.) 1 Wewnętrzne szklane drzwi (szt.) 1 A: Gwarantowany zakres bez skraplania B: kresowy zakres roboczy C: W tym zakresie w komorze roboczej może występować skraplanie Tempo nagrzewania / tempo schadzania Wymiary wewnętrzne Szerokość (mm) 650 Wysokość (mm) 785 Głębokość (mm) 485 Wewnętrzna objętość (l) 247 Półki (liczba w standardzie/maks.) 1 / 9 Nośność półki (kg) 30 Dopuszczalne obciążenie całkowite (kg) 100 Masa (urządzenie puste) (kg) 179 Kompensacja temperatury Dane techniczne trybu symulacji temperatury (bez wilgotności) Zakres temperatury ( C) Średnie tempo nagrzewania zgodnie z IEC (K/min.) Średnie tempo schładzania zgodnie z IEC (K/min.) 0,8 0,4 Czas nagrzewania od -10 C do 100 C (min.) 140 Czas schładzania od 100 C do -10 C (min.) 360 Maksymalna kompensacja ciepła przy 25 C (W) 200 BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

5 Dane techniczne KMF 240 Dane techniczne w trybie symulacji klimatu (z wilgotnością) Zakres temperatury ( C) Stabilność temperatury (±K) 0,1-1,0 Fluktuacja temperatury (±K) 0,1-0,3 Zakres wilgotności (% wilg. wzg.) Fluktuacja wilgotności (±% wilg. wzgl.) 2 Zakres temperatury punktu rosy ( C) 5-90 Stopień ochrony IP zgodnie z EN IP 20 Parametry elektryczne Napięcie (±10%) 50 / 60 Hz (V) Moc znamionowa (kw) 2,1 Pobór mocy 85 C / 85% wilg. wzgl. (Wh/h) 1) 570 Poziom hałasu (db (A)) 52 1) Wartości te można wykorzystać do wymiarowania układów klimatyzacji. Wszystkie dane techniczne dotyczą urządzeń z wyposażeniem standardowym pracujących w temperaturze otoczenia 25 C i przy wahaniach napięcia sieciowego ±10%. Dane termiczne określono na podstawie standardu fabrycznego zgodnego z normą DIN 12880, z uwzględnieniem zalecanych odstępów od ścian wynoszących 10% wysokości, szerokości i głębokości komory roboczej. Dane techniczne podano dla pełnych obrotów wentylatora. Wszystkie dane dotyczą średnich wyników uzyskanych przez urządzenia produkowane seryjnie. Zastrzegamy sobie prawo do zmiany danych technicznych w dowolnym czasie. BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

6 pcje BINDER Pure Aqua Service Wygodny i elastyczny system uzdatniania wody pozwalający wydłużyć okresy międzyobsługowe, który jest jednocześnie łatwy do intalacji niezależnie od jakości wody. Konkretne korzyści: montaż w punkcie poboru wody, funkcja wyświetlania informacji o jakości wody oraz wymienny wkład filtra Rejestratory danych BINDER Nowe rejestratory danych BINDER umożliwiają niezależną rejestrację wyników pomiaru temperatury i wilgotności w urządzeniach BINDER. To doskonale dostosowane do urządzeń BINDER rozwiązanie zapewnia wiele udogodnień: od montażu rejestratora na urządzeniu BINDER po ułatwienie doprowadzenia przewodów do miejsca montażu czujnika Zewntrzny system zasilania wod Zewnętrzny system zasilania wodą, w sklad którego wchodzi zbiornik na wodę świeżą, zużytą oraz przewody i pompa System APT-CM DataControlSystem edycja GLP programowanie zapewniające zgodność sterowania, programowania oraz funkcji dokumentacyjnych z dobrymi praktykami laboratoryjnymi (GLP). Umożliwia włączenie do 30 urządzeń lub sterowników do wspólnej sieci. Spełnia wymagania FDA 21 CFR część 11 Port dostpu Wyposażony w silikonowe zatyczki, służy do wprowadzania zewnętrznej aparatury pomiarowej do komory roboczej; dostępne są porty o średnicach 30, 50 lub 100 mm Certyfikat kalibracji i walidacja Firma BINDER może znacznie ułatwić kwalifikację i walidację urządzeń. Żadna inna firma nie jest w stanie pochwalić się tak dogłębną znajomością naszych urządzeń, ani równie rozległym doświadczeniem w certyfikacji Pomiar temperatury próbki Dodatkowy czujnik PT 100 wykonujący dokładne pomiary temperatury próbki oraz odpowiedzialny za wyświetlanie wyników pomiaru na wyświetlaczu cyfrowym. Rejestracja wyników pomiaru za pośrednictwem opcjonalnych interfejsów Ethernet lub RS 422 BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

7 pcje KMF 240 Porty dostępu z silikonowymi zatyczkami 30, 50, 100 mm Dodatkowe elementy mocujące do półek (1 zestaw zawiera 4 elementy) Dodatkowy czujnik temperatury PT 100, z możliwością montażu w różnych punktach i ze zewnętrznym złączem w tym złączem LEM (3-pinowe) Interfejs RS 422 Zewnętrzny system zasilania świeżą wodą obejmujący kanistry wody świeżej i zanieczyszczonej oraz kable i pompę BINDER PURE AQUA SERVICE obejmuje wymienialny wkład, zestaw przewodów elastycznych i jednostkę dozujący Wymienialny wkład do systemu BINDER PURE AQUA SERVICE Blokada klawiatury Precyzyjny pomiar temperatury zgodnie z wymaganiami normy DIN oraz 9-punktowy pomiar wilgotności / zgodnie ze standardem fabrycznym z protokołem z pomiaru i certyfikatem, pomiar w 25 C (77 F) / 60% wilg. wzgl. lub w innych wyspecyfikowanych warunkach Certyfikat kalibracji dla temperatury i wilgotności. Pomiar w geometrycznym środku komory w 25 C (77 F) / 60% wilg. wzgl. lub w innych wyspecyfikowanych warunkach Rozszerzony certyfikat kalibracji fabrycznej dla temperatury i wilgotności. Każdy dodatkowy pomiar wykonany w innym punkcie pomiarowym lub w innych wyspecyfikowanych warunkach Rejestratora danych TH 100/70: z dwoma czujnikami dwufunkcyjnymi. Jeden do ciągłej rejestracji temperatury i wilgotności w zakresie od -40 C do 100 C / 0% do 100% wilg. wzgl. Drugi montowany na rejestratorze danych do rejestracji warunków środowiskowych w zakresie od -40 C do 70 C / 0% do 100% wilg. wzgl. Zestaw obejmuje jeden rejestrator danych, dwa czujniki dwufunkcyjne wilgotności/temperatury z dwumetrowym kablem przedłużającym i jeden element mocujący do montażu na urządzeniu BINDER Rejestratora danych TH 100: ciągła rejestracja temperatury i wilgotności w zakresie od -40 C do 100 C / 0% do 100% wilg. wzgl. Zestaw obejmuje jeden rejestrator danych, jeden czujnik dwufunkcyjny temperatury i wilgotności z dwumetrowym kablem przedłużającym oraz jeden element mocujący do montażu na urządzeniu BINDER Rejestrator danych T 220: do ciągłej rejestracji temperatury w zakresie -90 C do 220 C. Zestaw obejmuje jeden rejestrator danych, czujnik PT 100 z dwumetrowym teflonowym kablem przedłużającym i jedno przyłącze do podłączenia do urządzenia BINDER programowanie rejestratora danych: oprogramowanie umożliwiające konfigurację wszystkich rejestratorów danych BINDER oraz ocenę zarejestrowanych przez nie danych; zestaw zawiera kabel sygnałowy (USB) Półka ze stali nierdzewnej Wzmocniona półka ze stali nierdzewnej z jednym zestawem elementów mocujących (4 szt.), maksymalne obciążenie 70 kg Półka perforowana ze stali nierdzewnej świetlenie komory (15 W) Wzmocniona komora robocza z dwiema wzmocnionymi półkami o maksymalnym obciążeniu całkowitym 250 kg i maks. obciążeniu półki 70 kg Klamka z kluczem Zabezpieczenie termiczne, klasa 3.3 (DIN 12880) z wizualną sygnalizacją alarmu Wyjście analogowe 4 20 ma sygnału temperatury i wilgotności (np. do podłączenia rejestratora wykresów) z gniazdem 6-pinowym DIN. Regulacja wyjść odbywa się automatycznie wraz z regulacją sterownika Beznapięciowe, alarmowe wyjścia przekaźnikowe na sygnał temperatury (±2 C) i wilgotności (±5% wilg. wzgl.), dostępne za pośrednictwem 6-pinowego gniazda DIN z dźwiękową sygnalizacją alarmu, z możliwością wyłączenia (maksymalna moc znamionowa 24 V AC/DC, 2,5 A) BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany
