Komora do badań środowiskowych o złożonych, zmiennych profilach klimatycznych

Transkrypt

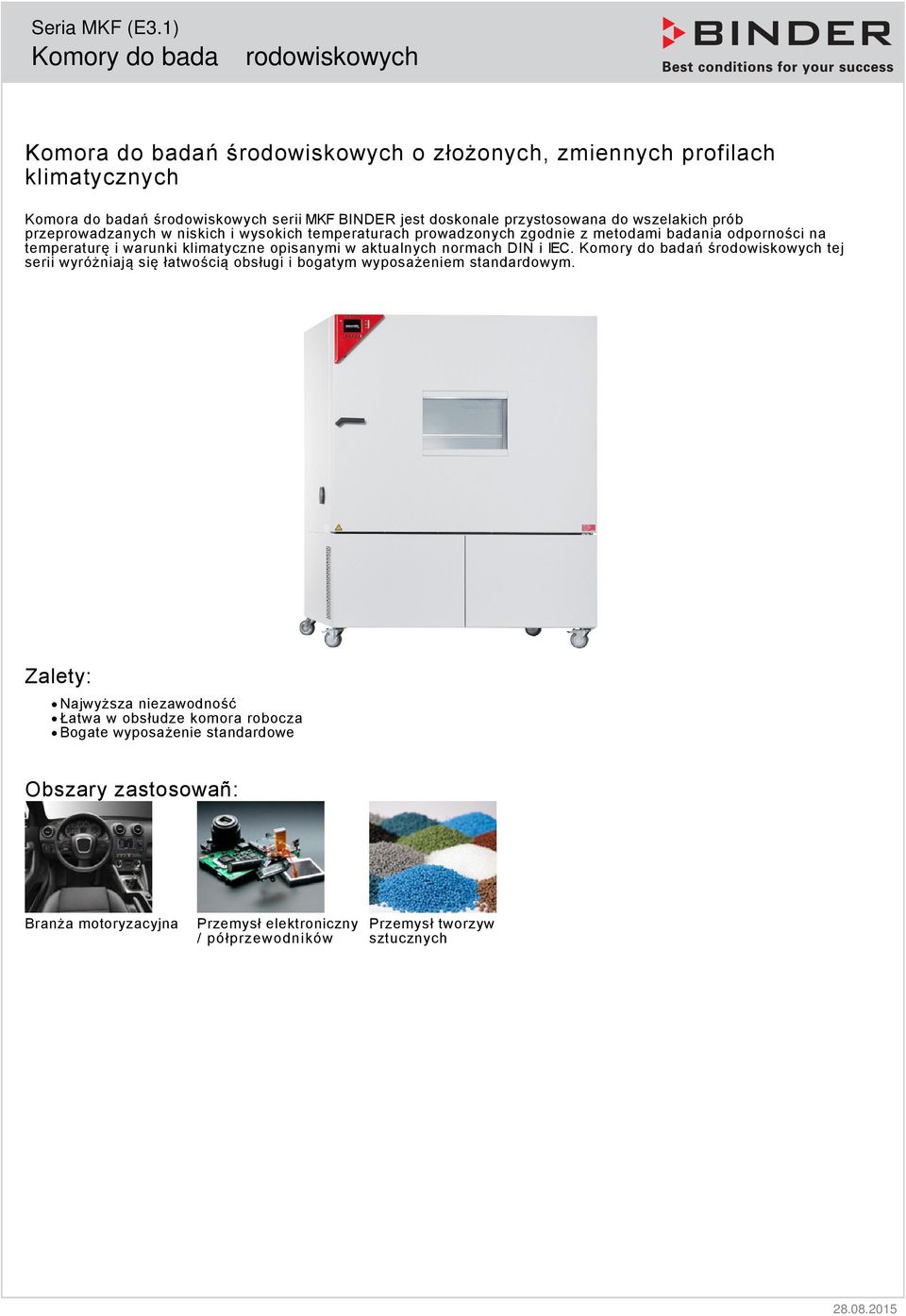

1 Seria MKF (E3.1) Komory do bada rodowiskowych Komora do badań środowiskowych o złożonych, zmiennych profilach klimatycznych Komora do badań środowiskowych serii MKF BINDER jest doskonale przystosowana do wszelakich prób przeprowadzanych w niskich i wysokich temperaturach prowadzonych zgodnie z metodami badania odporności na temperaturę i warunki klimatyczne opisanymi w aktualnych normach DIN i IEC. Komory do badań środowiskowych tej serii wyróżniają się łatwością obsługi i bogatym wyposażeniem standardowym. Zalety: Najwyższa niezawodność Łatwa w obsłudze komora robocza Bogate wyposażenie standardowe bszary zastosowañ: Branża motoryzacyjna Przemysł elektroniczny / półprzewodników Przemysł tworzyw sztucznych

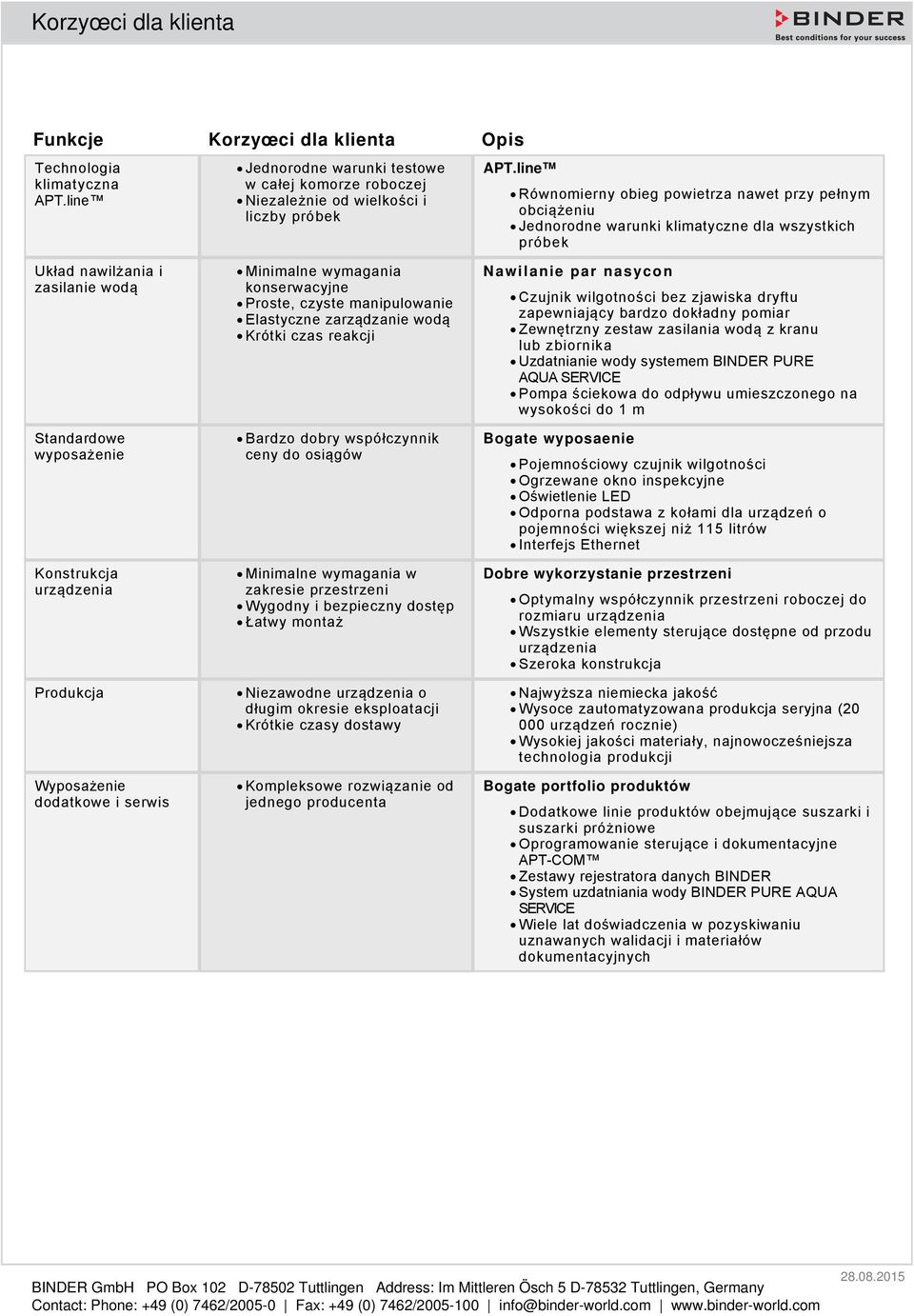

2 Korzyœci dla klienta Funkcje Korzyœci dla klienta pis Technologia klimatyczna APT.line Jednorodne warunki testowe w całej komorze roboczej Niezależnie od wielkości i liczby próbek APT.line Równomierny obieg powietrza nawet przy pełnym obciążeniu Jednorodne warunki klimatyczne dla wszystkich próbek Układ nawilżania i zasilanie wodą Standardowe wyposażenie Konstrukcja urządzenia Produkcja Wyposażenie dodatkowe i serwis Minimalne wymagania konserwacyjne Proste, czyste manipulowanie Elastyczne zarządzanie wodą Krótki czas reakcji Bardzo dobry współczynnik ceny do osiągów Minimalne wymagania w zakresie przestrzeni Wygodny i bezpieczny dostęp Łatwy montaż Niezawodne urządzenia o długim okresie eksploatacji Krótkie czasy dostawy Kompleksowe rozwiązanie od jednego producenta Nawilanie par nasycon Czujnik wilgotności bez zjawiska dryftu zapewniający bardzo dokładny pomiar Zewnętrzny zestaw zasilania wodą z kranu lub zbiornika Uzdatnianie wody systemem BINDER PURE AQUA SERVICE Pompa ściekowa do odpływu umieszczonego na wysokości do 1 m Bogate wyposaenie Pojemnościowy czujnik wilgotności grzewane okno inspekcyjne świetlenie LED dporna podstawa z kołami dla urządzeń o pojemności większej niż 115 litrów Interfejs Ethernet Dobre wykorzystanie przestrzeni ptymalny współczynnik przestrzeni roboczej do rozmiaru urządzenia Wszystkie elementy sterujące dostępne od przodu urządzenia Szeroka konstrukcja Najwyższa niemiecka jakość Wysoce zautomatyzowana produkcja seryjna ( urządzeń rocznie) Wysokiej jakości materiały, najnowocześniejsza technologia produkcji Bogate portfolio produktów Dodatkowe linie produktów obejmujące suszarki i suszarki próżniowe programowanie sterujące i dokumentacyjne APT-CM Zestawy rejestratora danych BINDER System uzdatniania wody BINDER PURE AQUA SERVICE Wiele lat doświadczenia w pozyskiwaniu uznawanych walidacji i materiałów dokumentacyjnych BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

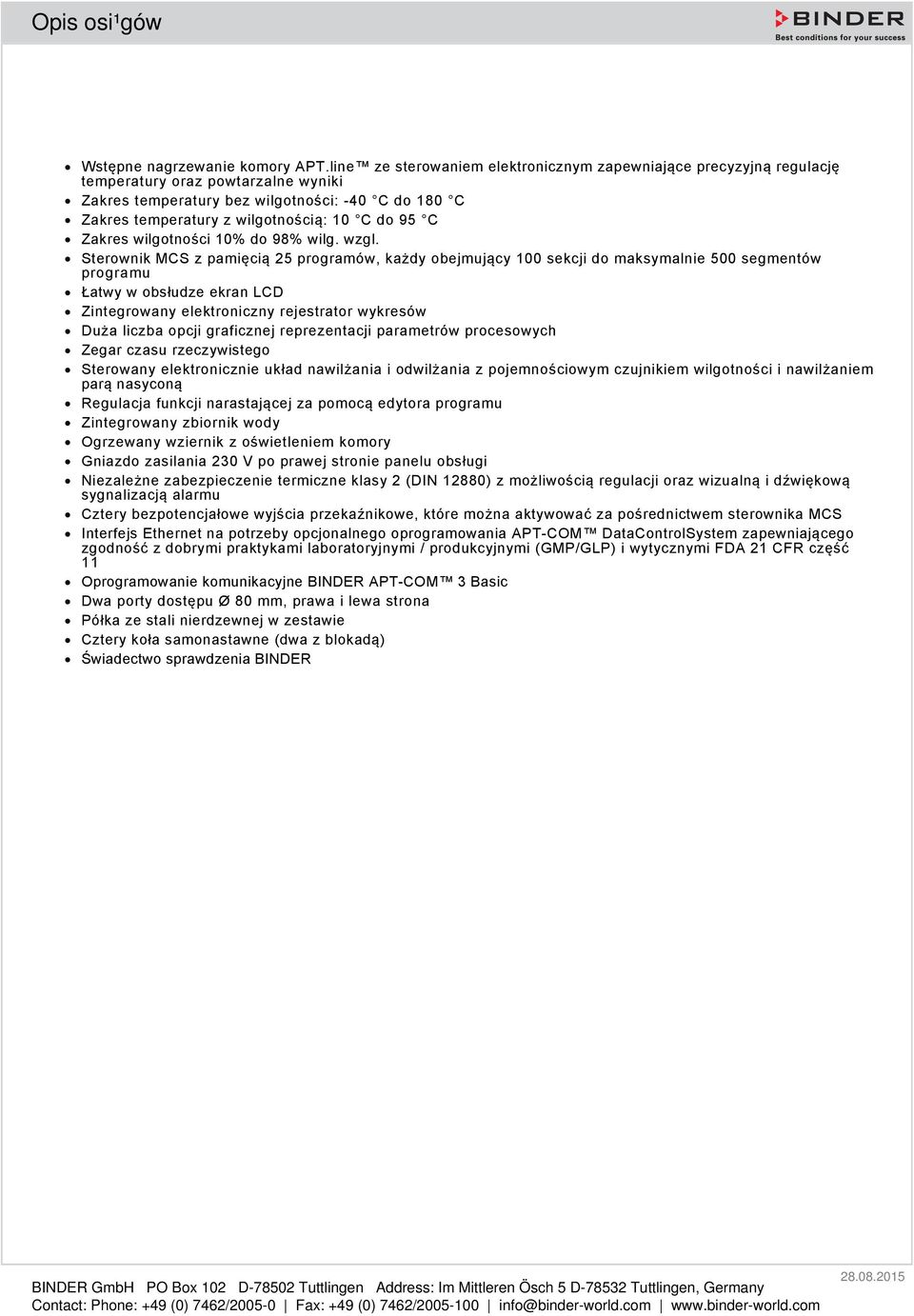

3 pis osi¹gów Wstępne nagrzewanie komory APT.line ze sterowaniem elektronicznym zapewniające precyzyjną regulację temperatury oraz powtarzalne wyniki Zakres temperatury bez wilgotności: -40 C do 180 C Zakres temperatury z wilgotnością: 10 C do 95 C Zakres wilgotności 10% do 98% wilg. wzgl. Sterownik MCS z pamięcią 25 programów, każdy obejmujący 100 sekcji do maksymalnie 500 segmentów programu Łatwy w obsłudze ekran LCD Zintegrowany elektroniczny rejestrator wykresów Duża liczba opcji graficznej reprezentacji parametrów procesowych Zegar czasu rzeczywistego Sterowany elektronicznie układ nawilżania i odwilżania z pojemnościowym czujnikiem wilgotności i nawilżaniem parą nasyconą Regulacja funkcji narastającej za pomocą edytora programu Zintegrowany zbiornik wody grzewany wziernik z oświetleniem komory Gniazdo zasilania 230 V po prawej stronie panelu obsługi Niezależne zabezpieczenie termiczne klasy 2 (DIN 12880) z możliwością regulacji oraz wizualną i dźwiękową sygnalizacją alarmu Cztery bezpotencjałowe wyjścia przekaźnikowe, które można aktywować za pośrednictwem sterownika MCS Interfejs Ethernet na potrzeby opcjonalnego oprogramowania APT-CM DataControlSystem zapewniającego zgodność z dobrymi praktykami laboratoryjnymi / produkcyjnymi (GMP/GLP) i wytycznymi FDA 21 CFR część 11 programowanie komunikacyjne BINDER APT-CM 3 Basic Dwa porty dostępu Ø 80 mm, prawa i lewa strona Półka ze stali nierdzewnej w zestawie Cztery koła samonastawne (dwa z blokadą) Świadectwo sprawdzenia BINDER BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

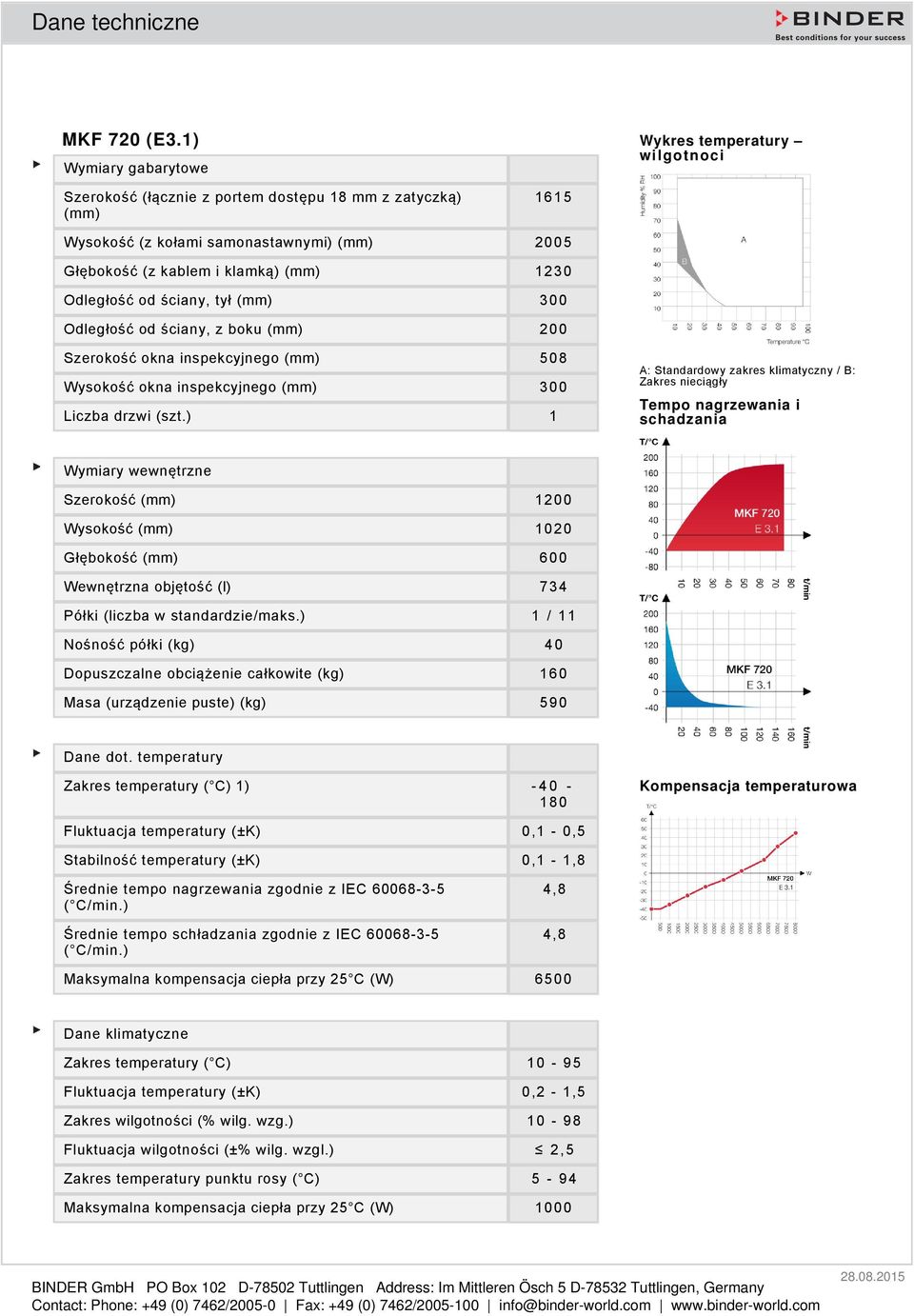

4 Dane techniczne MKF 720 (E3.1) Wymiary gabarytowe Wykres temperatury wilgotnoci Szerokość (łącznie z portem dostępu 18 mm z zatyczką) (mm) 1615 Wysokość (z kołami samonastawnymi) (mm) 2005 Głębokość (z kablem i klamką) (mm) 1230 dległość od ściany, tył (mm) 300 dległość od ściany, z boku (mm) 200 Szerokość okna inspekcyjnego (mm) 508 Wysokość okna inspekcyjnego (mm) 300 Liczba drzwi (szt.) 1 A: Standardowy zakres klimatyczny / B: Zakres nieciągły Tempo nagrzewania i schadzania Wymiary wewnętrzne Szerokość (mm) 1200 Wysokość (mm) 1020 Głębokość (mm) 600 Wewnętrzna objętość (l) 734 Półki (liczba w standardzie/maks.) 1 / 11 Nośność półki (kg) 40 Dopuszczalne obciążenie całkowite (kg) 160 Masa (urządzenie puste) (kg) 590 Dane dot. temperatury Zakres temperatury ( C) 1) Kompensacja temperaturowa Fluktuacja temperatury (±K) 0,1-0,5 Stabilność temperatury (±K) 0,1-1,8 Średnie tempo nagrzewania zgodnie z IEC ( C/min.) Średnie tempo schładzania zgodnie z IEC ( C/min.) 4,8 4,8 Maksymalna kompensacja ciepła przy 25 C (W) 6500 Dane klimatyczne Zakres temperatury ( C) Fluktuacja temperatury (±K) 0,2-1,5 Zakres wilgotności (% wilg. wzg.) Fluktuacja wilgotności (±% wilg. wzgl.) 2,5 Zakres temperatury punktu rosy ( C) 5-94 Maksymalna kompensacja ciepła przy 25 C (W) 1000 BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

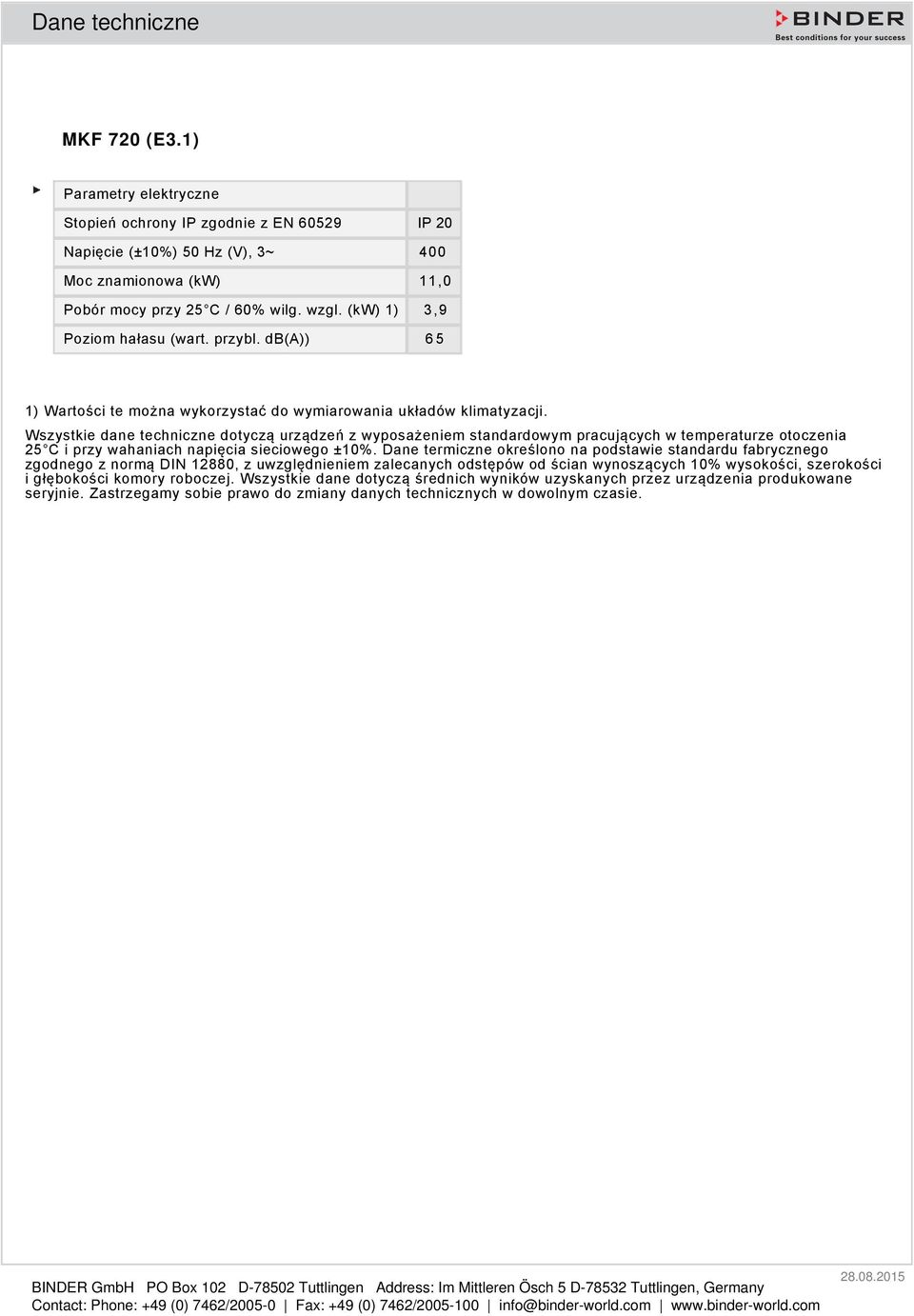

5 Dane techniczne MKF 720 (E3.1) Parametry elektryczne Stopień ochrony IP zgodnie z EN IP 20 Napięcie (±10%) 50 Hz (V), 3~ 400 Moc znamionowa (kw) 11,0 Pobór mocy przy 25 C / 60% wilg. wzgl. (kw) 1) 3,9 Poziom hałasu (wart. przybl. db(a)) 65 1) Wartości te można wykorzystać do wymiarowania układów klimatyzacji. Wszystkie dane techniczne dotyczą urządzeń z wyposażeniem standardowym pracujących w temperaturze otoczenia 25 C i przy wahaniach napięcia sieciowego ±10%. Dane termiczne określono na podstawie standardu fabrycznego zgodnego z normą DIN 12880, z uwzględnieniem zalecanych odstępów od ścian wynoszących 10% wysokości, szerokości i głębokości komory roboczej. Wszystkie dane dotyczą średnich wyników uzyskanych przez urządzenia produkowane seryjnie. Zastrzegamy sobie prawo do zmiany danych technicznych w dowolnym czasie. BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

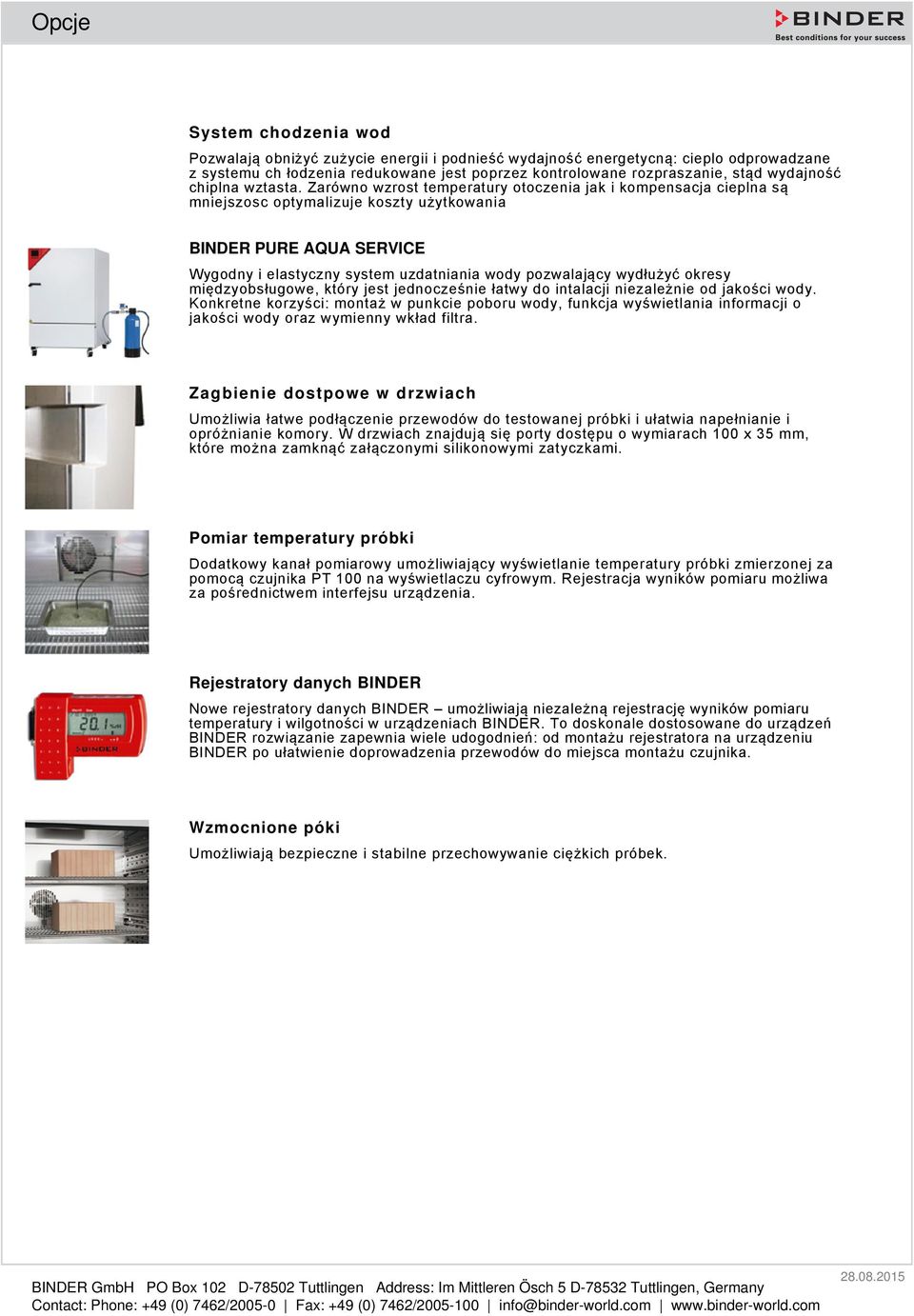

6 pcje System chodzenia wod Pozwalają obniżyć zużycie energii i podnieść wydajność energetycną: cieplo odprowadzane z systemu ch łodzenia redukowane jest poprzez kontrolowane rozpraszanie, stąd wydajność chiplna wztasta. Zarówno wzrost temperatury otoczenia jak i kompensacja cieplna są mniejszosc optymalizuje koszty użytkowania BINDER PURE AQUA SERVICE Wygodny i elastyczny system uzdatniania wody pozwalający wydłużyć okresy międzyobsługowe, który jest jednocześnie łatwy do intalacji niezależnie od jakości wody. Konkretne korzyści: montaż w punkcie poboru wody, funkcja wyświetlania informacji o jakości wody oraz wymienny wkład filtra. Zagbienie dostpowe w drzwiach Umożliwia łatwe podłączenie przewodów do testowanej próbki i ułatwia napełnianie i opróżnianie komory. W drzwiach znajdują się porty dostępu o wymiarach 100 x 35 mm, które można zamknąć załączonymi silikonowymi zatyczkami. Pomiar temperatury próbki Dodatkowy kanał pomiarowy umożliwiający wyświetlanie temperatury próbki zmierzonej za pomocą czujnika PT 100 na wyświetlaczu cyfrowym. Rejestracja wyników pomiaru możliwa za pośrednictwem interfejsu urządzenia. Rejestratory danych BINDER Nowe rejestratory danych BINDER umożliwiają niezależną rejestrację wyników pomiaru temperatury i wilgotności w urządzeniach BINDER. To doskonale dostosowane do urządzeń BINDER rozwiązanie zapewnia wiele udogodnień: od montażu rejestratora na urządzeniu BINDER po ułatwienie doprowadzenia przewodów do miejsca montażu czujnika. Wzmocnione póki Umożliwiają bezpieczne i stabilne przechowywanie ciężkich próbek. BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany

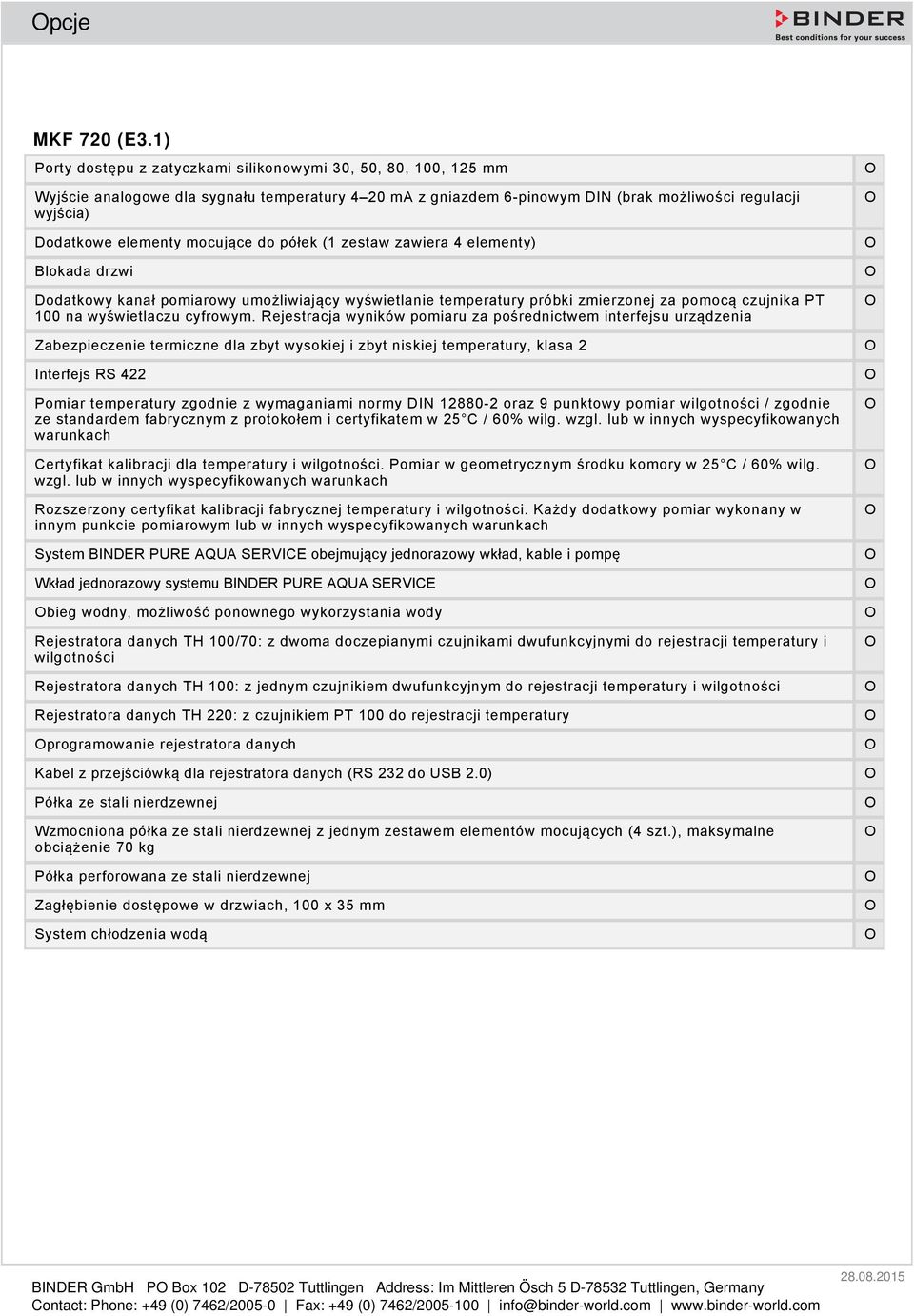

7 pcje MKF 720 (E3.1) Porty dostępu z zatyczkami silikonowymi 30, 50, 80, 100, 125 mm Wyjście analogowe dla sygnału temperatury 4 20 ma z gniazdem 6-pinowym DIN (brak możliwości regulacji wyjścia) Dodatkowe elementy mocujące do półek (1 zestaw zawiera 4 elementy) Blokada drzwi Dodatkowy kanał pomiarowy umożliwiający wyświetlanie temperatury próbki zmierzonej za pomocą czujnika PT 100 na wyświetlaczu cyfrowym. Rejestracja wyników pomiaru za pośrednictwem interfejsu urządzenia Zabezpieczenie termiczne dla zbyt wysokiej i zbyt niskiej temperatury, klasa 2 Interfejs RS 422 Pomiar temperatury zgodnie z wymaganiami normy DIN oraz 9 punktowy pomiar wilgotności / zgodnie ze standardem fabrycznym z protokołem i certyfikatem w 25 C / 60% wilg. wzgl. lub w innych wyspecyfikowanych warunkach Certyfikat kalibracji dla temperatury i wilgotności. Pomiar w geometrycznym środku komory w 25 C / 60% wilg. wzgl. lub w innych wyspecyfikowanych warunkach Rozszerzony certyfikat kalibracji fabrycznej temperatury i wilgotności. Każdy dodatkowy pomiar wykonany w innym punkcie pomiarowym lub w innych wyspecyfikowanych warunkach System BINDER PURE AQUA SERVICE obejmujący jednorazowy wkład, kable i pompę Wkład jednorazowy systemu BINDER PURE AQUA SERVICE bieg wodny, możliwość ponownego wykorzystania wody Rejestratora danych TH 100/70: z dwoma doczepianymi czujnikami dwufunkcyjnymi do rejestracji temperatury i wilgotności Rejestratora danych TH 100: z jednym czujnikiem dwufunkcyjnym do rejestracji temperatury i wilgotności Rejestratora danych TH 220: z czujnikiem PT 100 do rejestracji temperatury programowanie rejestratora danych Kabel z przejściówką dla rejestratora danych (RS 232 do USB 2.0) Półka ze stali nierdzewnej Wzmocniona półka ze stali nierdzewnej z jednym zestawem elementów mocujących (4 szt.), maksymalne obciążenie 70 kg Półka perforowana ze stali nierdzewnej Zagłębienie dostępowe w drzwiach, 100 x 35 mm System chłodzenia wodą BINDER GmbH P Box 102 D Tuttlingen Address: Im Mittleren Ösch 5 D Tuttlingen, Germany
