Model ED 115 Suszarki i komory temperaturowe Avantgarde.Line z konwekcją naturalną

Transkrypt

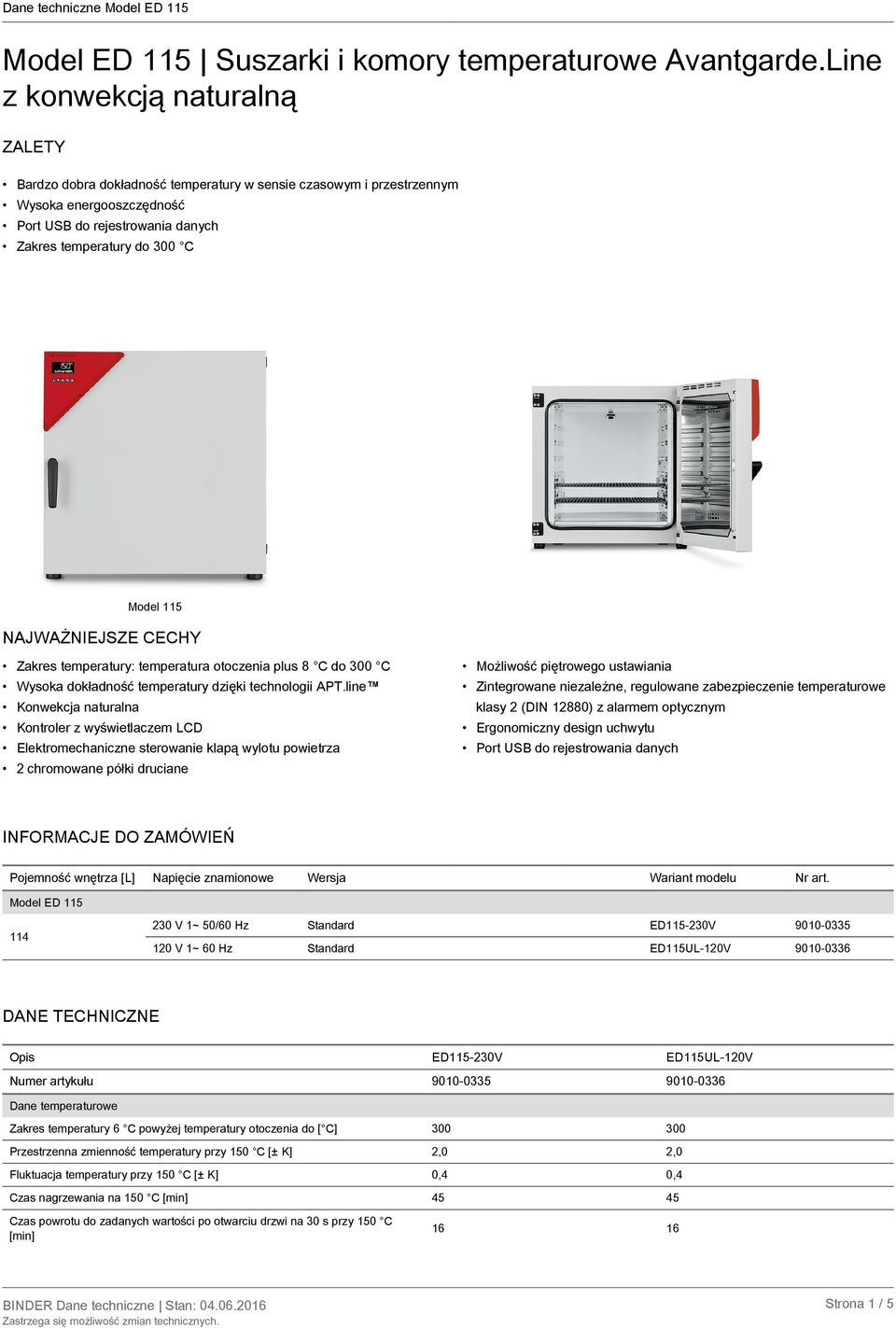

1 Model ED 115 Suszarki i komory temperaturowe Avantgarde.Line z konwekcją naturalną ZALETY Bardzo dobra dokładność temperatury w sensie czasowym i przestrzennym Wysoka energooszczędność Port USB do rejestrowania danych Zakres temperatury do 300 C Model 115 NAJWAŻNIEJSZE CECHY Zakres temperatury: temperatura otoczenia plus 8 C do 300 C Wysoka dokładność temperatury dzięki technologii APT.line Konwekcja naturalna Kontroler z wyświetlaczem LCD Elektromechaniczne sterowanie klapą wylotu powietrza 2 chromowane półki druciane Możliwość piętrowego ustawiania Zintegrowane niezależne, regulowane zabezpieczenie temperaturowe klasy 2 (DIN 12880) z alarmem optycznym Ergonomiczny design uchwytu Port USB do rejestrowania danych INFORMACJE DO ZAMÓWIEŃ Pojemność wnętrza [L] Napięcie znamionowe Wersja Wariant modelu Nr art. Model ED V 1~ 50/60 Hz Standard ED V V 1~ 60 Hz Standard ED115UL-120V DANE TECHNICZNE Opis ED V ED115UL-120V Numer artykułu Dane temperaturowe Zakres temperatury 6 C powyżej temperatury otoczenia do [ C] Przestrzenna zmienność temperatury przy 150 C [± K] 2,0 2,0 Fluktuacja temperatury przy 150 C [± K] 0,4 0,4 Czas nagrzewania na 150 C [min] Czas powrotu do zadanych wartości po otwarciu drzwi na 30 s przy 150 C [min] Strona 1 / 5

2 Opis ED V ED115UL-120V Numer artykułu Dane elektryczne Napięcie znamionowe [V] Częstotliwość napięcia [Hz] 50/60 60 Moc znamionowa [kw] 1,25 1,35 Bezpiecznik urządzenia [A] 6,3 12,5 Faza (napięcie znamionowe) 1~ 1~ Wymiary - Wymiary zewnętrzne Szerokość netto [mm] Wysokość netto [mm] Głębokość netto [mm] Odstęp od ściany z boku [mm] Odstęp od ściany z tyłu [mm] Wymiary - Drzwi Drzwi zewnętrzne 1 1 Wymiary - Wymiary wewnętrzne Szerokość [mm] Wysokość [mm] Głębokość [mm] Wymiary Pojemność wnętrza [L] Masa urządzenia netto (puste) [kg] Maks. obciążenie całkowite [kg] Maks. obciążenie półki [kg] Dane istotne dla środowiska Zużycie energii przy 150 C 250 Wh/h 250 Wh/h Elementy wbudowane Liczba półek (standardowa/maksymalna) 2/5 2/5 OPCJE I AKCESORIA Alarm zbyt wysokiej temperatury Certyfikat kalibracji temperatury Certyfikat kalibracji, rozszerzenie Czujnik temperatury Pt 100 akustyczny, z możliwością odłączenia, z wartością graniczną ustawianą poprzez niezależne zabezpieczenie temperaturowe dla temperatury, pomiar pośrodku objętości użytkowej przy zadanej temperaturze Przestrzenny pomiar temperatury wraz z certyfikatem, punktów pomiarowych przy zadanej temperaturze Przestrzenny pomiar temperatury wraz z certyfikatem, 27 punktów pomiarowych przy zadanej temperaturze Przestrzenny pomiar temperatury wraz z certyfikatem, 9 punktów pomiarowych przy zadanej temperaturze dla każdego następnego pomiaru z dodatkowym punktem pomiarowym lub dodatkową temperaturą kontrolną dodatkowy czujnik Pt 100, z elastycznym przewodem Data Logger Kit T 350: zapis temperatury od 0 C do 350 C Data Logger Kit, oprogramowanie Oprogramowanie LOG ANALYZE do konfiguracji i analizy danych, do wszystkich zestawów BINDER Data Logger Kit (wraz z kablem USB dla danych) Gumowe podkładki antypoślizgowe, zestaw 4 szt. na nóżki urządzenia, do bezpiecznego piętrowego ustawiania Interfejs Ethernet do oprogramowania komunikacyjnego Strona 2 / 5

3 Niezależne zabezpieczenie temperaturowe klasy 3.1 z alarmem optycznym (DIN 12880) 04, Okno wizyjne Okno wizyjne w drzwiach Oprogramowanie Oświetlenie wewnętrzne Pomiar współczynnika wymiany powietrza Port dostępu z zatyczką silikonową Taca na narzędzia Oprogramowanie komunikacyjne APT-COM Aktualizacja z wersji 2 na 3, GLP Edition Wersja 3, BASIC Edition Wersja 3, GLP Edition Wersja 3, STANDARD Edition Oprogramowanie komunikacyjne APT-COM, cena: gratis Wersja 3, GLP DEMO Edition z lampą 1x 15 W (niemożliwe w połączeniu z wewnętrznym gniazdem elektrycznym) Wersja 120 V według ASTM D5374 z definicją i protokołem odpowiednio do temperatury otoczenia mm, u góry mm, z lewej mm, z prawej mm, z tyłu mm, u góry mm, z lewej mm, z prawej mm, z tyłu mm, u góry mm, z lewej mm, z prawej mm, z tyłu mm, u góry 01, mm, z lewej mm, z prawej duża mała Uszczelka drzwi z FKM, bezsilikonowa Wyjście analogowe 4-20 ma do wartości temperatury (wyjście bez możliwości regulacji) Wózek Stabilny wózek, koła jezdne z hamulcami Zamek w drzwiach Zamek w klamce drzwi Zegar, akumulatorowe podtrzymanie zasilania Środek czyszczący o neutralnym ph Zegar czasu rzeczywistego intensywny, do łatwego usuwania pozostałych zanieczyszczeń, pojemność 1 kg USŁUGI SERWISOWE Serwis instalacyjny Uruchomienie Rozpakowanie, ustawienie, podłączenie urządzenia do przygotowanych przyłączy 13, 18 DL Wprowadzenie Wprowadzenie w funkcje urządzenia, obsługa i programowanie regulatora 18 DL Przeglądy techniczne Przegląd urządzenia Przeprowadzenie przeglądu urządzenia zgodnie z planem przeglądów 14, 18 DL Strona 3 / 5

4 Usługi kalibracji Kalibracja temperatury wraz z certyfikatem, jeden punkt pomiarowy pośrodku objętości użytkowej przy zadanej temperaturze DL Pomiar współczynnika wymiany powietrza wraz z certyfikatem (według normy ASTM D5374) DL Przestrzenny pomiar temperatury w 18 punktach pomiarowych wraz z certyfikatem, 18 punktów pomiarowych przy zadanej temperaturze DL Przestrzenny pomiar temperatury w 27 punktach pomiarowych wraz z certyfikatem, 27 punktów pomiarowych przy zadanej temperaturze DL Przestrzenny pomiar temperatury w 9 punktach pomiarowych wraz z certyfikatem, 9 punktów pomiarowych przy zadanej temperaturze DL Usługi walidacji Folder kwalifikacji IQ/OQ materiały wspomagające klienta w procesie samodzielnej walidacji, obejmujące: listy kontrolne IQ/OQ, schematy obwodowe urządzeń, certyfikat QM wg ISO , 18, Folder kwalifikacji IQ/OQ/PQ materiały wspomagające klienta w procesie samodzielnej walidacji, zgodnie z wymogami stawianymi przez klienta, uzupełnienie folderu kwalifikacji IQ/OQ o rozdział PQ 15, Przeprowadzenie procedur IQ/OQ w oparciu o folder kwalifikacji 15, 18, 20 DL Przeprowadzenie procedur IQ/OQ/PQ zgodnie z wymogami stawianymi przez klienta, cena: na zapytanie 15, 18 DL Serwis gwarancyjny Przedłużenie gwarancji z 2 do 3 lat od daty dostawy, nie obejmuje części zużywalnych DL Przedłużenie gwarancji z 2 do 5 lat od daty dostawy, nie obejmuje części zużywalnych DL Strona 4 / 5

5 WSKAZÓWKI 01 W okolicach portów dostępu może dojść do zroszenia. W przypadku specjalnego umiejscowienia portów dostępu naliczane są dodatkowe koszty. 02 W przypadku tej opcji nie ma znaku UL. 03 Odporność na temperaturę maksymalnie do 200 C. 04 Możliwe tylko w przypadku urządzeń z zasilaniem 230 V. 05 Uwaga: pompa jest dostarczana osobno. Podłączenie elektryczne pompy (230 V / 1~ / 50 Hz) należy pozostawić upoważnionym elektrykom. 07 Dodatkowo dostarczone ciepło może mieć wpływ na zachowanie w temperaturze. 08 Pompa jest dostarczana w stanie gotowym do podłączenia w osobnym opakowaniu. 09 Nie w połączeniu z opcją portów dostępu, drzwiami z oknem oraz oświetleniem wewnętrznym. 10 Niemożliwe w przypadku urządzeń o pojemności 23 litrów. 11 Niemożliwe w przypadku urządzeń o pojemności 23 i 53 litrów. 12 Możliwe tylko w przypadku urządzeń z zasilaniem 230 V, 400 V. 13 Instalacja i prace związane z podłączeniem odbywają się na miejscu wykorzystania urządzenia, transport w obrębie przedsiębiorstwa odbywa się wyłącznie po odpowiednich ustaleniach. 14 W przypadku przeglądów urządzeń, kalibracji i walidacji polecamy zawarcie umowy serwisowej BINDER, patrz rozdział Serwis BINDER. 15 OQ zgodnie z Żółtą Księgą = Wypełniona fabryczna dokumentacja walidacyjna obejmująca wszystkie listy kontrolne OQ. 16 Kalibracja czujników odbywa się w akredytowanym laboratorium kalibracyjnym. 17 Kalibracja odbywa się zgodnie ze standardem fabrycznym BINDER. 18 Podane ceny nie obejmują kosztów podróży. Koszty podróży do danego regionu można znaleźć w rozdziale Serwis BINDER. W przypadku działań w Szwajcarii do wszystkich podanych cen usług należy doliczyć przyjętą dla danego regionu dopłatę (informacja na zapytanie). 19 Dalsze akcesoria można znaleźć w rozdziale Dokumentacja procesu. 20 Przy zamówieniach folderów kwalifikacji IQ/OQ i związanej z tym realizacji procedur IQ/OQ w ramach jednego zlecenia udzielamy rabatu w wysokości 15% na obie pozycje. Przy zamówieniach folderów kwalifikacji IQ/OQ/PQ i związanej z tym realizacji procedur IQ/OQ/PQ w ramach jednego zlecenia udzielamy rabatu w wysokości 15% na sam folder IQ/OQ/PQ. 21 Certyfikaty ATEX: komora robocza (pompowane gazy): II 2G IIC T3 X komora zewnętrzna z przedmuchem gazem obojętnym: II 2G IIB T4 X komora zewnętrzna bez przedmuchu gazem obojętnym: II 3G IIB T4 X silnik: II 2G Ex d IIB T4 Gb BINDER GmbH Tuttlingen, Germany TEL FAX info@binder-world.com BINDER Asia Pacific (Hong Kong) Ltd. Kowloon, Hong Kong, P.R. China TEL FAX asia@binder-world.com Representative Office for CIS Moscow, Russia TEL FAX russia@binder-world.com BINDER Environmental Testing Equipment (Shanghai) Co., Ltd. Shanghai, P.R. China TEL FAX china@binder-world.com BINDER Inc. Bohemia, NY, USA TEL FAX usa@binder-world.com Strona 5 / 5
