1 VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

2 PROFIT + PHOEIX WYJĄTKOWO UIWEALE WIWA PROFIT WIWA PHOEIX Zaufało im dziesiątki tysięcy klientów na całym świecie i podlegają ciągłej optymalizacji! Urządzenia serii WIWA PROFIT i PHOEIX oferują wszechstronne, wysokiej jakości pompy dla niemal wszystkich obszarów zastosowań. Zróżnicowane dane eksploatacyjne i szeroki zakres opcji wyposażenia pozwalają nam oferować jednostki do prawie wszystkich zastosowań w malowaniu drewna i metalu jak również dla rzemiosła i prac wykończeniowych. asze dekady doświadczenia, ciągłe działania na rzecz rozwoju w ścisłej współpracy z producentami farb oraz produktów wykończeniowych i nasza precyzyjna ręczna produkcja wszystkich komponentów doprowadziły do sukcesu w sektorach pokrywania powierzchni tak dekoracyjnym jak i ochronnym. Urządzenia serii WIWA PROFIT i PHOEIX są dostępne w wersji odpornej na rdzę i na kwasy i dlatego idealnie nadają się do obróbki powłok na bazie wody. Współczynnik ciśnienia może być dostosowany do różnych warunków, poprzez wymianę niewielkiej liczby części. Starannie dobrane wysokiej jakości materiały tworzą wysoką trwałość i zmniejszają zużycie wszystkich elementów, które wchodzą w kontakt z płynem. Minimalne koszty napraw i przestojów powodują zadowolenie klientów na całym świecie. Solidne, niezawodne i wszechstronne technologie WIWA dla Twojego zysku. VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

3 WIWA PROFIT i PHOEIX, natrysk bezpowietrzny WIWA PROFIT i PHOEIX, natrysk wykończeniowy Air Combi WIWA PROFIT i PHOEIX, natrysk na gorąco BEZPOWIETRZIE AIR COMBI ATRYSK A GORĄCO Wysokie ciśnienie Malowanie w osłonie powietrznej Ekonomiczna, przyjazna dla środowiska metoda natrysku do pokrywania dużych powierzchni. Air Combi łączy w sobie zalety natrysku bezpowietrznego oraz konwencjonalnych technik natryskowych. Urządzenia do natrysku na gorąco w celu uzyskania grubszego filmu, skrócenia czasu suszenia oraz uzyskania lepszego wykończenia. Pompa wysokiego ciśnienia tłoczy rozpylany środek z dowolnego pojemnika i przekazuje go do pistoletu pod wysokim ciśnieniem poprzez wąż wysokociśnieniowy. Dobra atomizacja bezpowietrzna jest osiągana poprzez specjalnie zaprojektowaną dyszę. Rozpylony strumień skierowany jest na materiał z dużą prędkością zapewniając optymalne wykończenie. Stosując tą metodę natrysku rozpylany środek jest podawany do pistoletu pod umiarkowanym ciśnieniem oraz jest wstępnie atomizowany. Dokładną aplikację strumienia uzyskujemy poprzez aplikację dodatkowej regulowanej ilości sprężonego powietrza. Miękki, kontrolowany strumień uzyskiwany jest przy minimalnej mgle farby. Idealny do bardzo wyrafinowanych zadań malarskich na dużych powierzchniach jak również do małych elementów. Podczas procesu malowania na gorąco rozpylany środek jest podgrzewany do żądanej temperatury za pomocą przepływowego podgrzewacza WIWA Eliminuje to konieczność stosowania rozpuszczalników do zmiany lepkości materiału. Regulowany system obiegu utrzymuje stałą temperaturę materiału. Korzyści w skrócie: Korzyści w skrócie: Korzyści w skrócie: Skuteczne malowanie i lakierowanie dużych powierzchniach Oszczędność farb i rozpuszczalników Większa grubość powłoki w jednym przejściu Lepsze wykorzystanie energii ze względu na minimalne zużycie powietrza Zamknięty, jednolity strumień natrysku Mała ilość rozpylonej mgły Wersja przeciwwybuchowa silnik pneumatyczny Wysoka oszczędność materiału ajlepsze atomizacja generuje wykończenie najwyższej klasy iskie koszty eksploatacji dzięki minimalnemu zużyciu powietrza iskie zużycie pompy ze względu na niskie ciśnienie materiału Przyjazne dla środowiska ze względu na dokładne nanoszenie Doskonałe pokrycie powierzchni Krótkie okresy suszenia Duża grubość filmu awet bardzo gęste materiały mogą byś przetłaczane bez problemu Przyjazny dla środowiska nie wymaga rozpuszczalników Powierzchnie błyszczące ze względu na lepsze rozproszenie farby VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

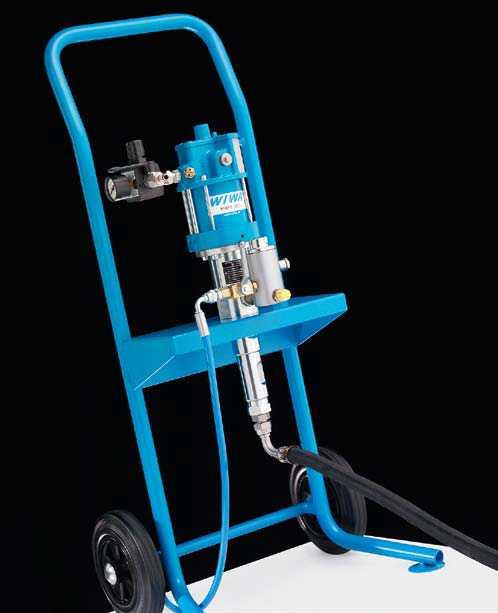

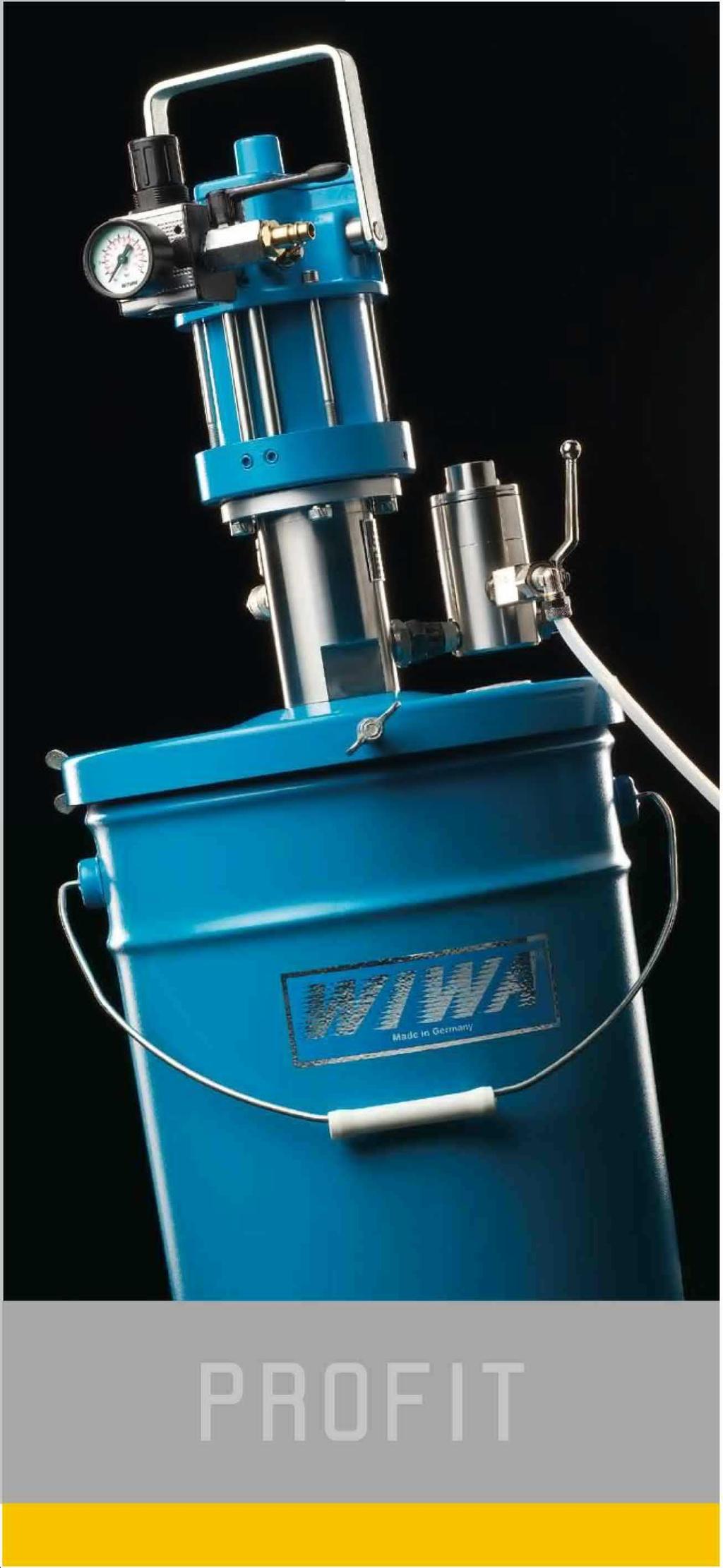

4 PROFIT MALOWAIE BEZPOWEITRZE ORAZ AIR COMBI WIWA PROFIT: sprawdzona technologia spełniająca wszystkie wymagania codziennej pracy iewielkie wymiary urządzeń o wysokiej wydajności Serii Wiwa PROFIT czyni je idealnymi do elastycznego wykorzystania przez handel i przemysł. Jak wszystkie modele przeznaczone są zarówno do natrysku bezpowietrznego jak i Air Combi, dostępne są dla niemal wszystkich obszarów aplikacji. Trwałość powyżej średniej i bezproblemowe użytkowanie gwarantują podwójne tłoki, powlekane węglikiem powierzchnie płyt zaworów i kulki ze stali nierdzewnej a także podwójny system filtrów składający się z filtra ssącego oraz wysokociśnieniowego. Zamknięta komora smarowania oddziela silnik powietrzny od pompy materiału natryskowego. Smar zapobiega wysychaniu farby na tłoczysku oraz chroni uszczelnienia. Jednostki PROFIT ze zbiornikami na farbę są idealne do napraw i niewielkich poprawek, jak również innych prac nie wymagających dużych ilości materiału. Wszystkie urządzenia dostępne są w wersji odpornej na rdzę i kwasoodpornej i dlatego nadają się do użycia materiałów na bazie wody. Wszystkie jednostki PROFIT wyposażone są w filtr wysokociśnieniowy w standardzie Podwójny regulator ciśnienia sprężonego powietrza natrysku i atomizera (Air Combi) VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

5 ZALETY SERII PROFIT Idealny dla handlu i przemysłu Przenośny dla elastycznego wykorzystania w dowolnym miejscu Pulsacja jest ledwo zauważalna dzięki wysokiej prędkości przełączania skoku tłoka Mniejsze zużycie uszczelnień dzięki pomocy sprężyn i ich samoregulacji Wytrzymała obudowa i nowy system uszczelnień dla dalszej poprawy bezpieczeństwa Szybsza i łatwiejsza obsługa Jako jednostka natrysku bezpowietrznego: solidna i przydatna dla efektywnego nakładania powłok Jako jednostka Air Combi do prac wykończeniowych najwyższej jakości VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

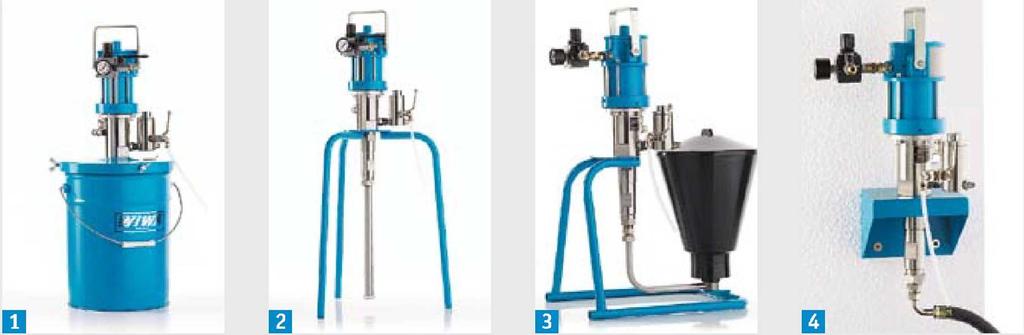

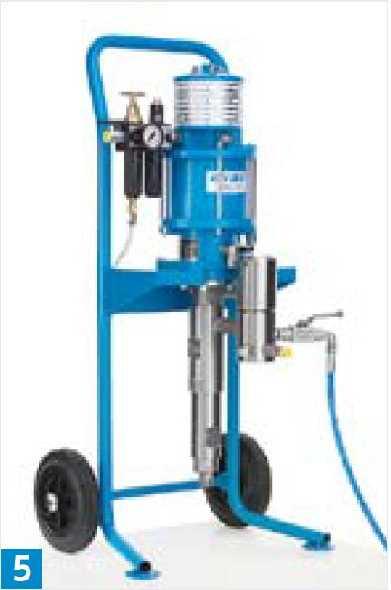

6 PROFIT OPCJE KOFIGURACJI Dane techniczne Model Max. swobodny wypływ l/min 3.0 l/min 3.0 l/min 4.2 l/min 4.2 l/min 4.2 l/min Przełożenie 10 : 1 22 : 1 33 : 1 10 : 1 22 : 1 33 : 1 Wydajność pompy przy podwójnym skoku tłoka 14 cm3 14 cm3 14 cm3 27 cm3 27 cm3 27 cm3 Max. ciśnienie zasilające Max. ciśnienie robocze 80 bar 176 bar 264 bar 80 bar 176 bar 264 bar Średnica tłoka silnika 50 mm 70 mm 85 mm 50 mm 70 mm 85 mm Skok tłoka silnika 42 mm 42 mm 42 mm 75 mm 75 mm 75 mm Wersja pompa ze stali węglowej R pompa ze stali odpornej na korozję pompa ze stali kwasoodpornej Urządzenia WIWA PROFIT do natrysku bezpowietrznego oraz Air Combi występują w następujących wersjach: 1. a zbiorniku 2. a trójnogu 3. Ze zbiornikiem zasilającym 4. Montowane na ścianie 5. a wózku VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

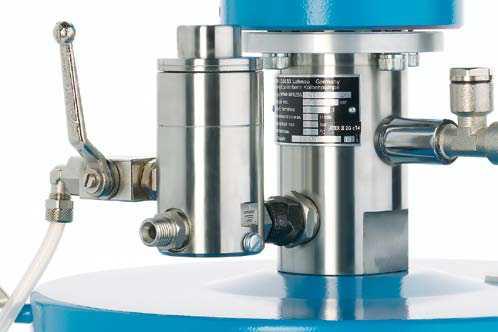

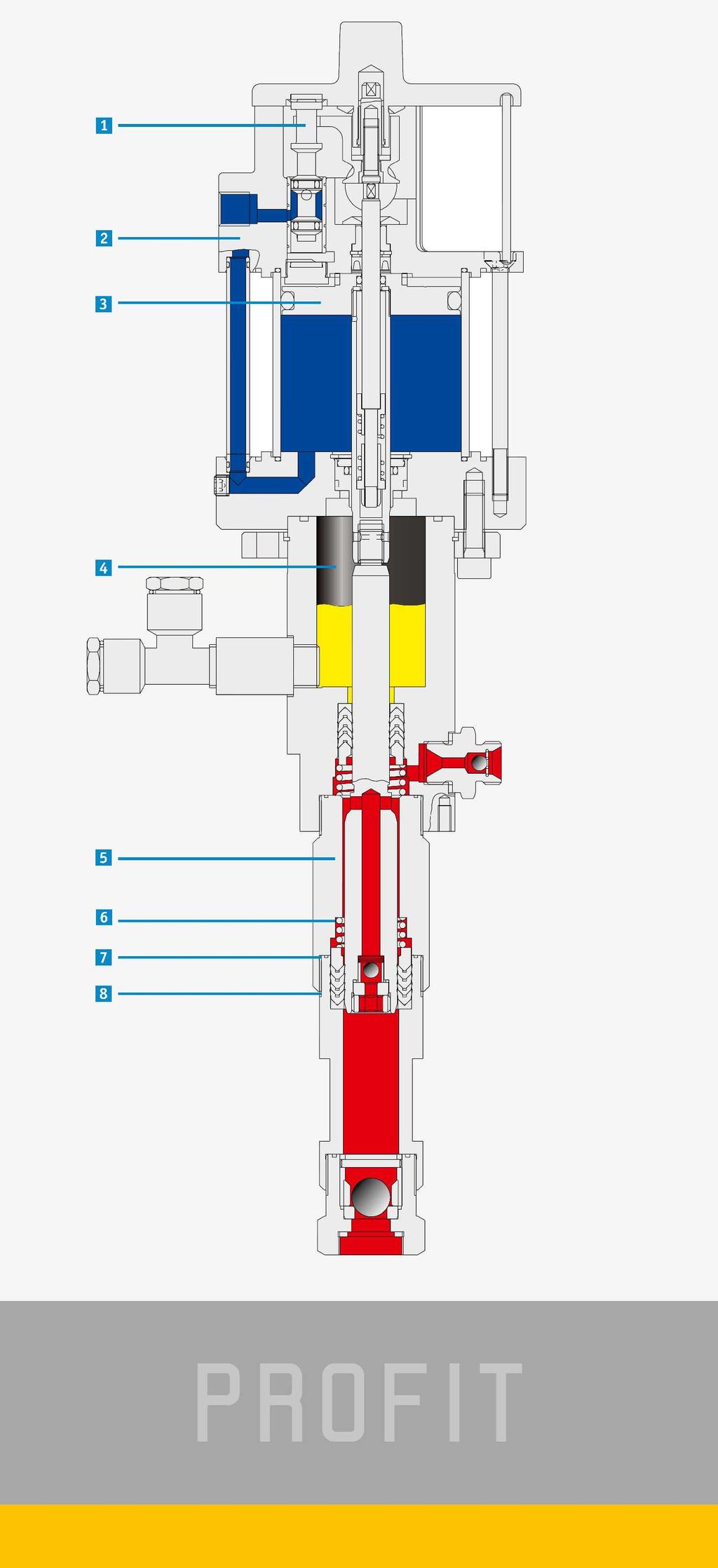

7 CECHY KOSTRUKCYJE SERII PROFIT Silnik pneumatyczny 1. Pulsacja jest ledwo zauważalna dzięki wysokiej szybkości przełączania. 2. Mała liczba elementów czyni silnik łatwy w montażu i demontażu. 3. Przełożenie można zmieniać przez zmianę średnicy tłoka silnika. Komora smarowania 4. Zamknięta komora smarowania oddziela silnik pneumatyczny i pompę materiałową. Zamknięta konstrukcja zapobiega przedostawaniu się zewnątrz ciał obcych, takich jak np. substancje wybuchowe. Smar zapobiega również przywieraniu farby do tłoczyska i chroni uszczelnienia. Pompa materiałowa 5. Mniejsze straty ciśnienia nawet przy bardzo lepkich materiałach z powodu dużych kanałów dla przepływu materiału w dolnym zaworze. 6. Lepsze płukanie dzięki krótkim sprężynom utrzymującym uszczelnienia oraz dużym kanałom przepływu materiału. 7. Pierścienie uszczelniające znajdujące się w przedniej części gwintów zapobiegają ich przywieraniu oraz czynią demontaż łatwiejszym. 8. Części pompy są szybkie w montażu i demontażu, po prostu skręcamy je ze sobą. System modułowy WIWA spełnia wszystkie wymagania! VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

8 PROFIT OBSZARY ZASTOSOWAIA Rekomendujemy Model WIWA Profit atrysk bezpowietrzny WIWA Profit atrysk Air Combi wykańczający l/min 3.0 l/min 4.2 l/min 4.2 l/min 3.0 l/min 3.0 l/min 3.0 l/min 4.2 l/min 4.2 l/min 4.2 l/min Przełożenie 22 : 1 33 : 1 22 : 1 33 : 1 10 : 1 22 : 1 33 : 1 10 : 1 22 : 1 33 : 1 Wydajność pompy przy podwójnym skoku tłoka 14 cm3 14 cm3 27 cm3 27 cm3 14 cm3 14 cm3 14 cm3 27 cm3 27 cm3 27 cm3 Zakłady ciesielskie Przemysł meblowy Zakłady malarskie i wykończeniowe Przemysł samochodowy Oleje i smary Gruba warstwa lakieru Podkład Szpachle natryskowe Farby i lakiery Materiały dwukomponentowe Farby teksturowe Farby młotkowe Materiały wodnorozpuszczalne Farby wodne Max wolny wypływ Obszary aplikacji Środek rozpylany nadaje się bardzo dobrze nadaje się nie nadaje się Istniejące jednostki natryskiwania Bezpowietrznego można przekształcić w jednostki Air Combi. VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

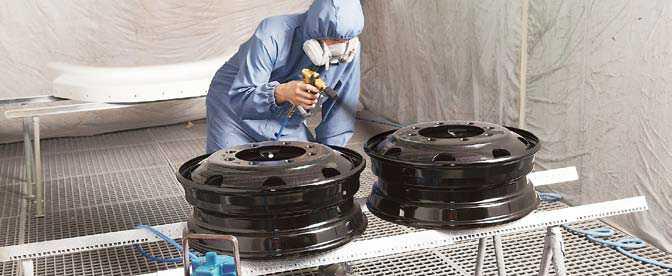

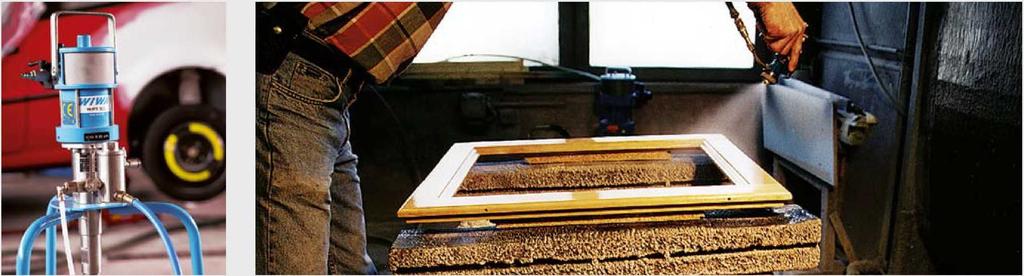

9 OBSZARY ZASTOSOWAŃ SERII PROFIT Zakłady ciesielskie Przemysł meblowy Zakłady malarskie i wykończeniowe Przemysł samochodowy VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

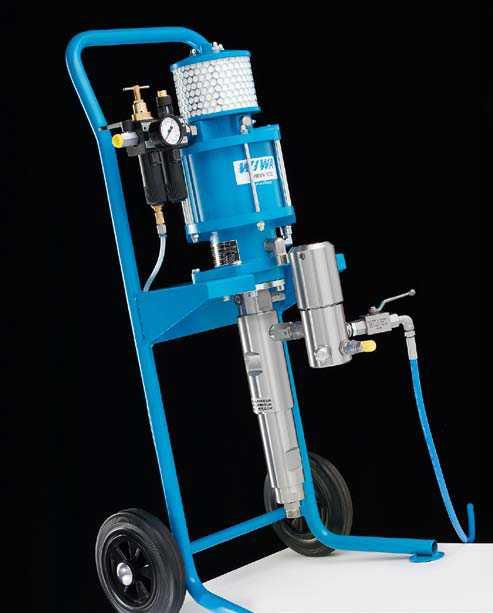

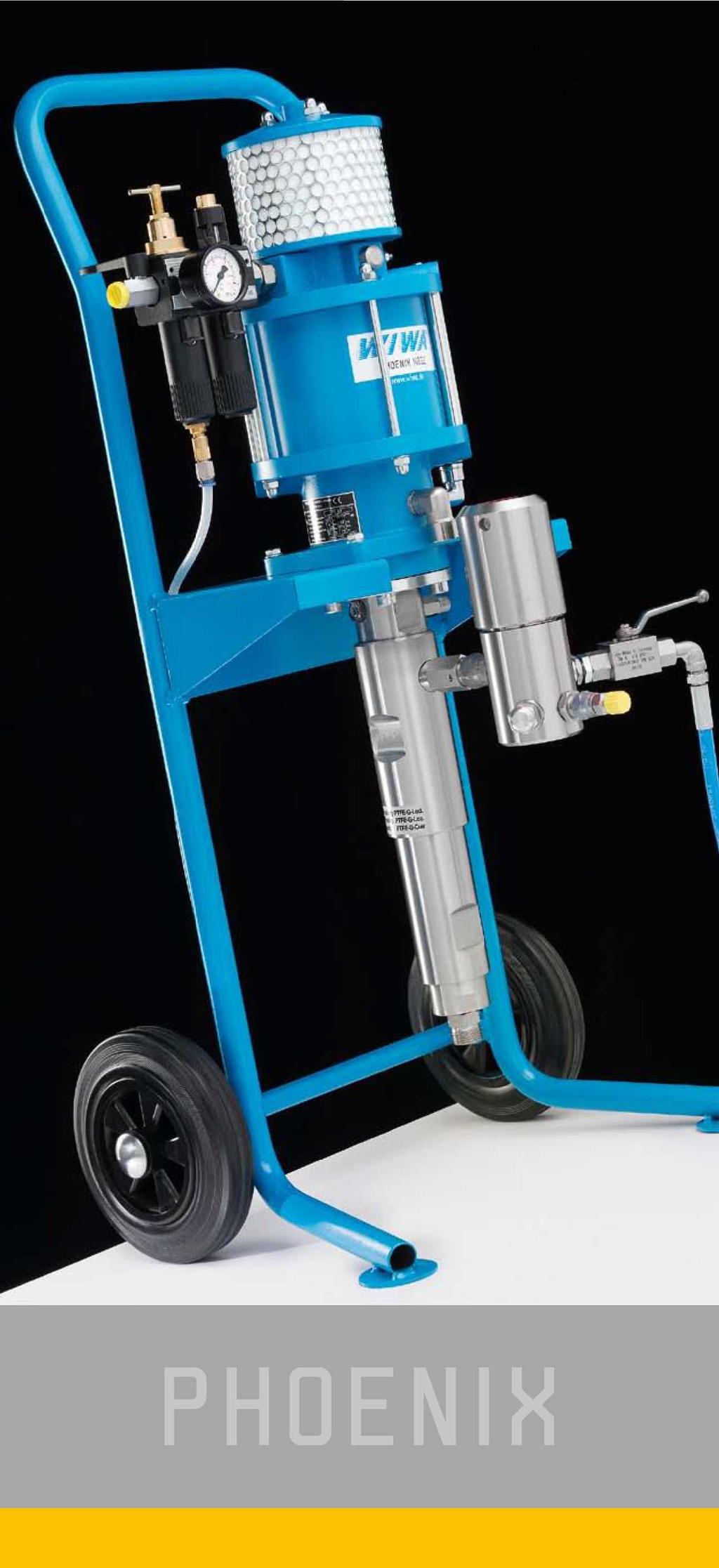

10 PHOEIX MALOWAIE BEZPOWEITRZE, AIR COMBI ORAZ A GORĄCO, URZĄDZEIA DLA HADLU I PRZEMYSŁU Ponadprzeciętna trwałość jest koniecznością dla efektywnego wykorzystania. Podobnie jak wszystkie inne serie sprzętu WIWA, WIWA serii PHOEIX imponuje trwałością powyżej przeciętnej wszystkich jego komponentów. Starannie dobrane, wysokiej jakości materiały zmniejszają zużycie podczas codziennej pracy i utrzymują koszty naprawy na minimalnym poziomie. Jeśli zmieniamy warunki użytkowania, można bardzo łatwo dostosować do nich przełożenie i ciśnienie robocze poprzez zmianę niewielkiej liczby elementów, co pozwala uniknąć dodatkowych kosztów. Seria PHOEIX jest wyjątkowo uniwersalna dzięki jej unikalnemu wykonaniu. Jednostki, które wykonane są modułowo z kilku elementów, można szybko zaadaptować do różnych obszarów zastosowań. Wszystkie urządzenia dostępne są w wersjach odpornych na korozję i kwasy i dlatego idealnie nadają się do użytku z powłokami na bazie wody. Dzięki wysokiemu wskaźnikowi ciśnienia, PHOEIX 6552 może być również wykorzystywany do nakładania powłok z materiałów o dużej lepkości. PHOEIX 6552 ze zbiornikiem zasilającym nadaje się szczególnie do prac naprawczych w odniesieniu do ochrony przed korozją gdzie stosowane są tylko niewielkie ilości materiałów, np. poprawki na budowach, naprawy powłoki na i pod pokładem statku na pełnym morzu, jak również do prac laboratoryjnych z materiałem o dużej lepkości w przemyśle farbiarskim. Wszystkie jednostki PHOEIX wyposażone są w filtr wysokociśnieniowy w standardzie Wszystkie jednostki PHOEIX wyposażone są w regulator ciśnienia sprężonego powietrza w standardzie VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

11 ZALETY SERII PHOEIX Stałe, samoustawialne uszczelnienia Pompa o podwójnej akcji z długim skokiem. Bezobsługowy, cichy silnik pneumatyczny Dokładniejsze czyszczenie poprzez innowacyjny system płukania. Zamknięta komora smarowania oddziela silnik pneumatyczny i pompę materiałową. Smar zapobiega przywieraniu farby do tłoczyska i chroni uszczelnienia. Duży zawór oraz duże kanały przepływu materiału pozwalają na łatwą pracę z materiałami o dużej lepkości Mniejsze zużycie uszczelnień dzięki ich samoregulacji obniża koszty obsługi Ponadprzeciętna żywotność dzięki twardym chromowanym podwójnym tłokom, płytkom zaworów pokrytych węglikiem i zaworom kulowym ze stali nierdzewnej. Podwójny system filtracji zapobiega przestojom Obszerne kanały powietrza i nowy system kontroli gwarantuje szybkie przełączanie silnika pneumatycznego, praktycznie eliminując pulsację strumienia oraz zamrożenie silnika. Efektywne wykorzystanie poprzez jednoczesną praca z wieloma pistoletami, w zależności od rozmiaru używanej dyszy. Przyjazne dla środowiska dzięki poziomowi hałasu ograniczonemu do minimum przez zoptymalizowany system sterowania i duży wbudowany tłumik. VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

12 PHOEIX OPCJE KOFIGURACJI Dane techniczne Model Max. swobodny wypływ l/min 6.5 l/min 11.0 l/min 11.0 l/min Przełożenie 30 : 1 52 : 1 18 : 1 32 : 1 Wydajność pompy przy podwójnym skoku tłoka 40 cm3 40 cm3 72 cm3 72 cm3 Max. ciśnienie zasilające Max. ciśnienie robocze 240 bar 416 bar 144 bar 256 bar Średnica tłoka silnika 105 mm 140 mm 105 mm 140 mm Skok tłoka silnika 75 mm 75 mm 75 mm 75 mm Wersja R R R R pompa ze stali węglowej R pompa ze stali odpornej na korozję pompa ze stali kwasoodpornej Urządzenia WIWA PHOEIX do natrysku bezpowietrznego oraz Air Combi występują w następujących wersjach: 1. a wózku 2. Ze zbiornikiem zasilającym 3. Montowane na ścianie 4. Do pracy na gorąco VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

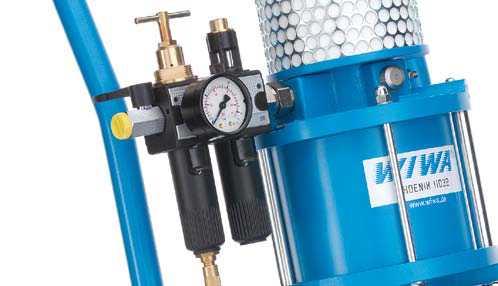

13 CECHY KOSTRUKCYJE SERII PHOEIX Silnik pneumatyczny 1. Mała liczba elementów czyni silnik łatwy w montażu i demontażu. 2. Przerzutnik jest wyraźnie widoczny i tym samym łatwy do zamontowania. 3. Pulsacja jest ledwo zauważalna dzięki wysokiej szybkości przełączania. 4. Przełożenie można zmieniać przez zmianę średnicy tłoka silnika. Komora smarowania 5. Zamknięta komora smarowania oddziela silnik pneumatyczny i pompę materiałową. Zamknięta konstrukcja zapobiega przedostawaniu się zewnątrz ciał obcych, takich jak np. substancje wybuchowe. Smar zapobiega również przywieraniu farby do tłoczyska i chroni uszczelnienia. Pompa materiałowa 6. Części pompy są szybkie w montażu i demontażu, po prostu skręcamy je ze sobą. Podczas demontażu części są automatycznie dzielone. 7. Pierścienie uszczelniające znajdujące się w przedniej części gwintów zapobiegają ich przywieraniu oraz czynią demontaż łatwiejszym. 8. Precyzyjne prowadnice zapewniają dokładne spasowanie elementów zmniejszając ich zużycie. 9. Mniejsze straty ciśnienia nawet przy bardzo lepkich materiałach z powodu dużych kanałów dla przepływu materiału. 10. Lepsze płukanie dzięki krótkim sprężynom utrzymującym uszczelnienia oraz dużym kanałom przepływu materiału. 11. Wydajność i ciśnienie mogą być zmieniane poprzez wymianę tłoczyska i uszczelnień. VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

14 PHOEIX OBSZARY ZASTOSOWAIA Rekomendujemy WIWA Phoenix atrysk bezpowietrzny WIWA Phoenix atrysk Air Combi wykańczający Model l/min 6.5 l/min Przełożenie 30 : 1 52 : 1 18 : 1 32 : 1 30 : 1 18 : 1 Wydajność pompy przy podwójnym skoku tłoka 40 cm3 40 cm3 72 cm3 72 cm3 40 cm3 Zakłady ciesielskie Przemysł meblowy Zakłady malarskie i wykończeniowe Przemysł samochodowy Budowa konstrukcji l/min 6.5 l/min 32 : 1 30 : 1 52 : 1 18 : 1 32 : 1 72 cm3 72 cm3 40 cm3 40 cm3 72 cm3 72 cm3 Przemysł stalowy Ręczne/ automatyczne systemy malowania Budowa statków ( powłoki wewnętrzne ) Budowa wagonów Pompy transferowe Podkład Szpachle natryskowe Farby i lakiery Materiały dwukomponentowe Farby teksturowe Farby młotkowe Farby cynkowe Farby antykorozyjne / z tlenkami żelaza Farby bez i nisko rozpuszczalnikowe Bejce nadaje się bardzo dobrze nie nadaje się Max wolny wypływ l/min 11.0 l/min 6.5 l/min WIWA Phoenixatrysk na gorąco 11.0 l/min 11.0 l/min l/min 11.0 l/min Obszary aplikacji Środek rozpylany Farby wodne Grube powłoki nadaje się VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

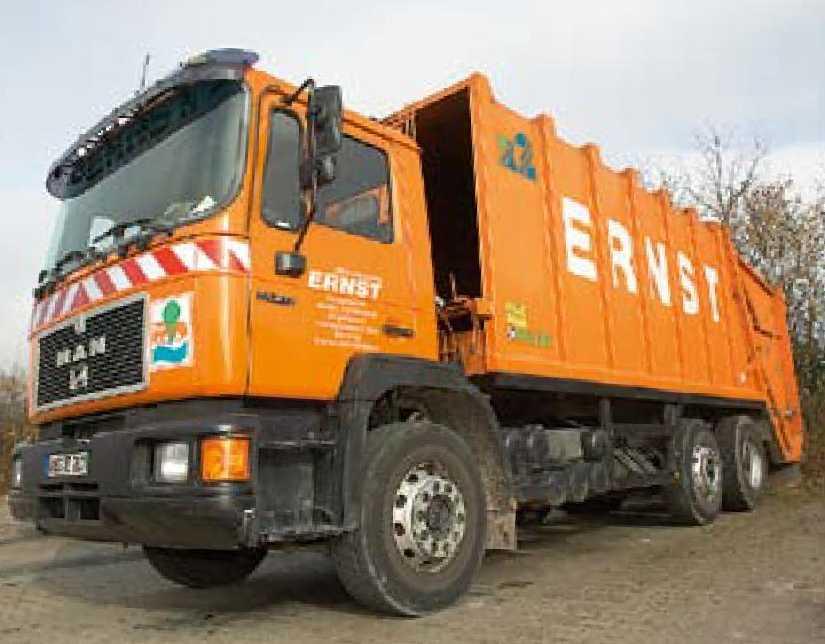

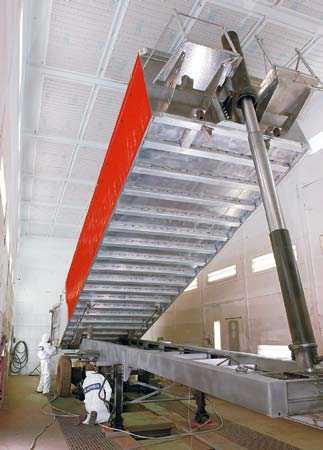

15 OBSZARY ZASTOSOWAŃ SERII PHOEIX Zakłady ciesielskie Przemysł meblowy Zakłady malarskie i wykończeniowe Przemysł samochodowy Budowa konstrukcji stalowych Przemysł stalowy Ręczne / automatyczne systemy malowania Malowanie statków ( powłoki wewnętrzne ) oraz prace naprawcze na pełnym morzu Budownictwo kolejowe VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,

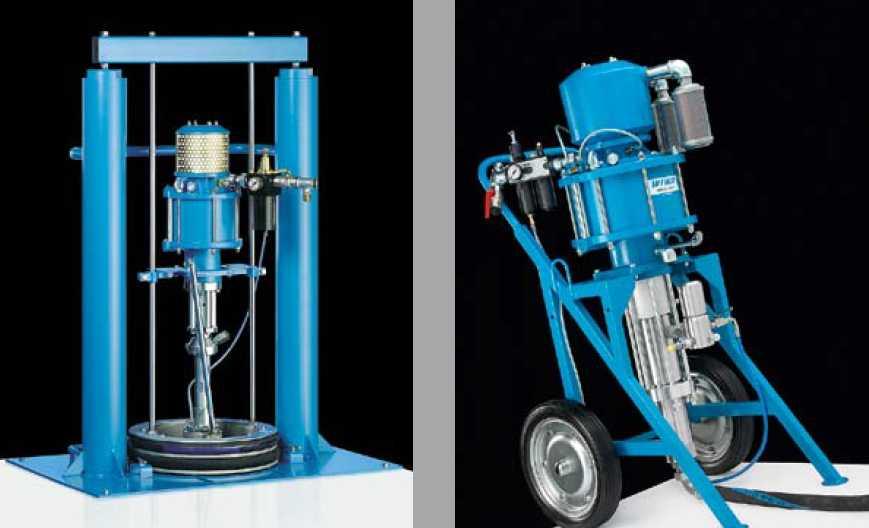

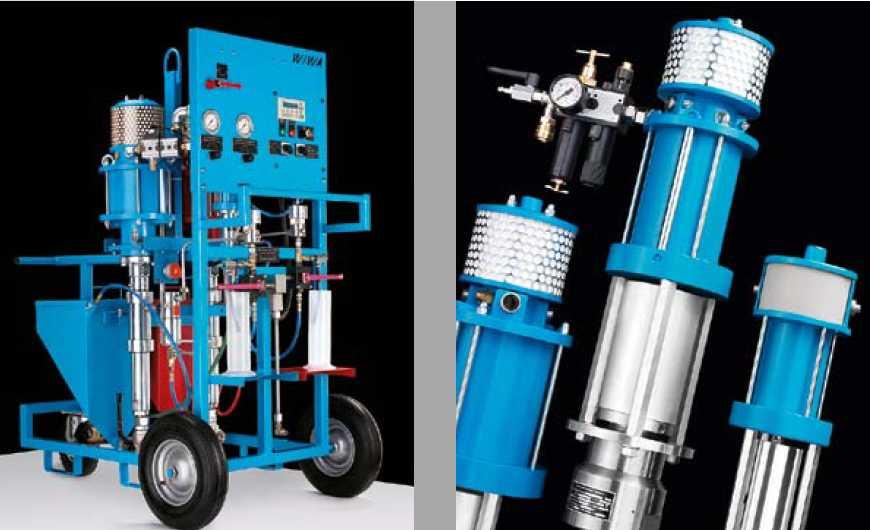

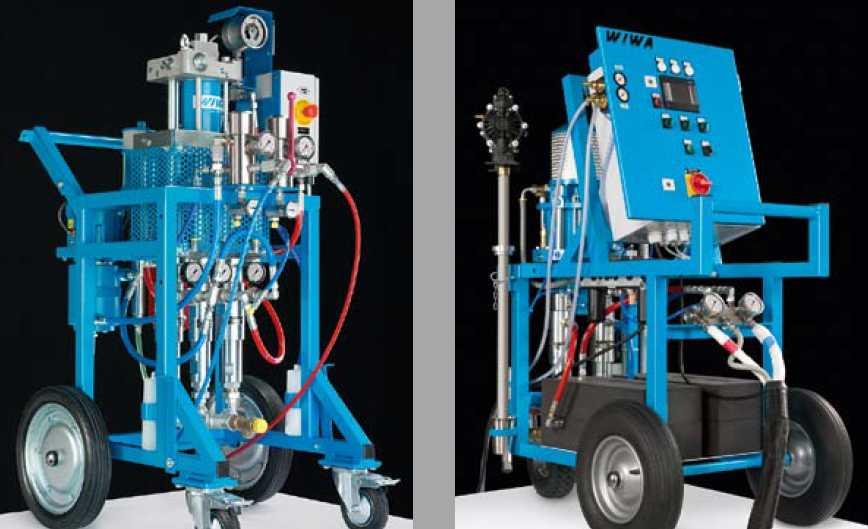

16 ZAKRES PRODUKCJI PRZYKŁADY WIWA FLEXIMIX elektroniczny dwukomponentowy agregat malarski Pompy wyciskowe WIWA mobilne i stacjonarne Agregaty z napędem hydraulicznym jedno i dwukomponentowe Pompy transferowe WIWA do prawie wszystkich zastosowań Agregaty WIWA bezpowietrzne, Air Combi oraz do pracy na gorąco WIWA PU 460 Agregat do nakładania poliuretanów VISKOR sp. z o.o. Stalmacha 21, Szczecin, tel , fax ,
