1 1

2 Nowy produkt!!! Wprowadzenie z okazji targów: Automechanika 2018 SATAjet X

3 1. Nowa SATA X - system dysz 3

4 Technologia dysz - ogólnie: Dlaczego rozmiar dyszy ma takie znaczenie? *Rozmiar dysz odgrywa znaczącą rolę w aplikacji / atomizacji materiałów lakierniczych. Producenci lakierów przedstawiają zalecenia odnośnie stosowanego rozmiaru dyszy na swoich kartach technicznych produktów, biorąc pod uwagę lepkość, rodzaj i cechy materiałów lakierniczych. W jaki sposób rozmiar dyszy i strumień powietrza są ze sobą powiązane? *Kształt i rozmiar strumienia powietrza różni się w zależności od producenta pistoletu i wielkości zastosowanego dyszy. *Kształt strumienia powietrza zmienia się w zależności od wybranego rozmiaru dyszy - staje się większy, mniejszy, szerszy lub cieńszy - we wszystkich wersjach. 4

5 Technologia dysz - ogólnie Czy wielkość strumienia powietrza spełniała dotychczasowe wymagania lakierników? *Nie zawsze. Lakiernicy używający sprzętu SATA używali po prostu tego samego rozmiaru dysz, z których korzystali w poprzednich generacjach pistoletów natryskowych. Jeśli nowa dysza nie spełniała ich oczekiwań, powracali do dawnego modelu pistoletu natryskowego. Czy wzór natrysku spełniał dotychczasowe wymagania lakierników? *Lakiernicy mają tendencję do wybierania rozmiaru dyszy, z których byli zadowoleni w przeszłości. Jednak dobór określonego rozmiaru dyszy innego producenta nie gwarantuje jednolitej wydajności, ponieważ wzór rozpylania jest przede wszystkim dyktowany przez głowicę powietrzną w połączeniu z dostarczonym lakierem, w którym każdy producent ma inny system. Dodatkowo liczby używane do określania wielkości dysz nie są w mm, jak często zakładają lakiernicy. Liczby te są po prostu wskazaniem ich wydajności. 5

6 Rodzaje technologii aplikacji i aplikacja "Szybkie" lakierowanie Lakiernicy, którzy preferują szybką aplikację z mniejszej odległości od panela, wymagają bardziej mokrego środka natrysku. Kompaktowy rozkład materiału i nieznacznie zwiększony przepływ materiału pozwala na szybszy proces aplikacji. 6

7 Rodzaje technologii aplikacji i aplikacja "Kontrolowane" lakierowanie Lakiernicy, którzy preferują bardziej kontrolowaną, nieco wolniejszą aplikację ze zwiększonej odległości od panela i z bardziej suchym środkiem natrysku. Rozciągnięty rozkład materiału i zmniejszony przepływ materiału umożliwiają bardziej kontrolowane i powolne nakładanie. 7

8 Konwencjonalny system dysz (SATA) Jeden kształt strumienia przy danym rozmiarze dyszy Wielkość i szerokość strumienia zależy od rozmiaru dyszy Zwiększony przepływ materiału wraz ze wzrostem wielkości dyszy Rozkład lakieru zmienia się w zależności od wielkości dyszy 1,2 1,2 W 1,3 1,4 1,6 8

9 Nowy SATA X- System dysz Tylko dwa kształty strumienia niezmienne dla wszystkich rozmiarów dyszy Niezmienna wysokość i szerokość strumienia, nawet przy zwiększającym się rozmiarze dyszy Ciągły wzrost przepływu materiału przy zwiększaniu rozmiarów dysz Rozkład materiału z odpowiednimi kształtami strumienia pozostaje niezmieniony dla wszystkich rozmiarów dysz Przejrzysty i logiczny system dysz i jednolity kształt strumienia pozwala na zastosowanie bardziej mokrej lub suchej aplikacji zgodnie z wymaganiami 1.1 I 1.2 I 1.3 I 1.4 I 1.5 I (only HVLP) 1.1 O 1.2 O 1.3 O 1.4 O 1.5 O (only HVLP) 9

10 Konwencjonalne systemy dysz (SATA) a system dysz X SATA Rozmiar strumienia ze względu na rozmiar dyszy Szerokość strumienia ze względu na rozmiar dyszy Konwencjonalne systemy dysz różni się różni się niezmienny niezmienny Przepływ materiału nieliniowy liniowy Opis rozmiaru dyszy różny Liczba kształtów strumienia Jeden Dwa System dysz X SATA Zawsze wzrasta o jedną dziesiątą 10

11 2. Nowy system dystrybucji powietrza 11

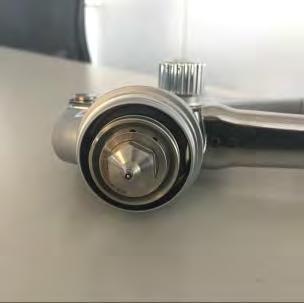

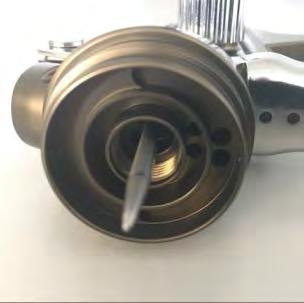

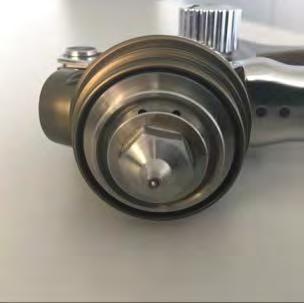

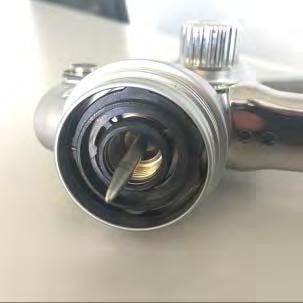

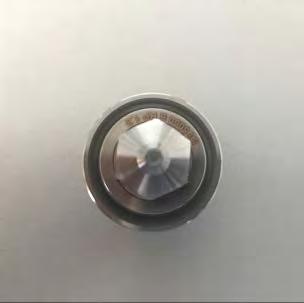

12 Nowy system dystrybucji powietrza Stary system: pierścień rozprowadzający powietrze wykonany z tworzywa sztucznego Wymaga konserwacji na bieżąco Czyszczenie głowicy dyszy nie jest możliwe bez wcześniejszego demontażu pierścienia rozprowadzającego powietrze Nowy system: dysza powietrzna bez pierścienia rozprowadzającego powietrze Mniejsze wymagania dotyczące konserwacji Łatwe czyszczenie głowicy dyszy 12

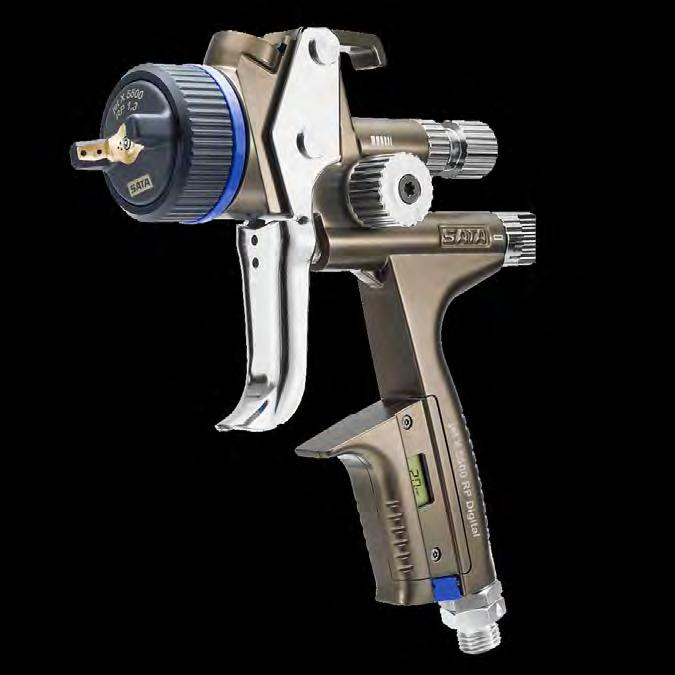

13 SATAjet X 5500 rewolucyjny, oszczędny, cichy, logiczny. Rewolucyjny: dysze X przenoszą atomizację na zupełnie nowy poziom Cichy: Whispering nozzle dzięki zoptymalizowanej geometrii przepływu. Indywidualny: odpowiedni do każdego zastosowania. Precyzyjny: zoptymalizowana dystrybucja materiału. Niskie koszty utrzymania: łatwe i szybkie czyszczenie. Logiczny: stały wymiar / rozmiar strumienia ze wszystkimi rozmiarami dysz. Efektywny: umożliwia znaczną oszczędność materiału. 13

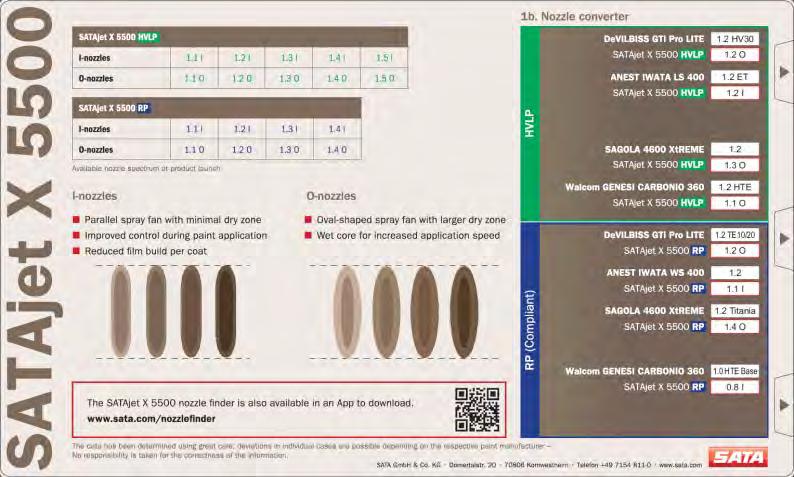

14 System dysz X SATA prezentacja Dysza I Dysza O 1.1 I 1.2 I 1.3 I 1.4 I 1.5 I (tylko HVLP) Rozciągnięty kształt strumienia z większym mokrym środkiem Zredukowany odkurz Dla HVLP oraz RP 1.1 O 1.2 O 1.3 O 1.4 O 1.5 O (tylko HVLP) Owalny kształt strumienia z mniej mokrym środkiem Mokry środek pozwala na większą prędkość aplikacji Dla HVLP oraz RP 14

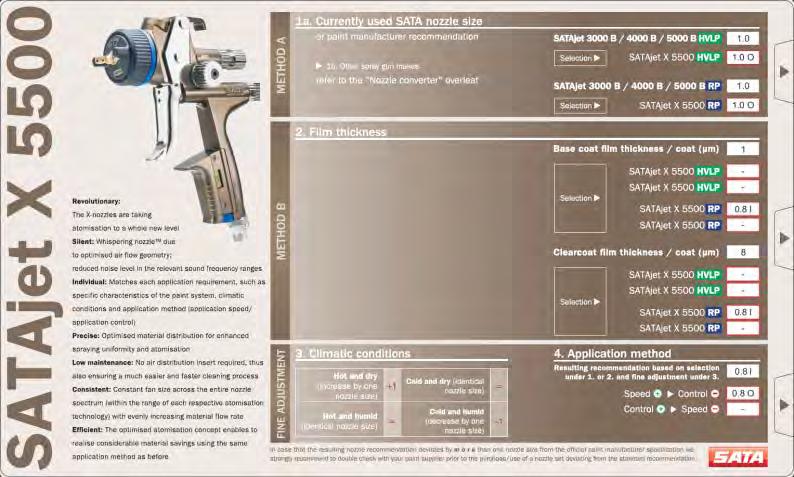

15 SATAjet X Tworzy regułę, aby znaleźć odpowiednią dyszę Pomaga znaleźć właściwą i odpowiednią dyszę X SATA za pomocą 4 różnych (pokazano tylko trzy opcje) podstawowych scenariuszy, takich jak: Obecnie stosowany / używany pistolet natryskowy SATA z odpowiednim zestawem dysz (dotyczy również pistoletów innych niż SATA) Grubość warstwy (preferowana budowa filmu) zalecana przez producenta farby Zwyczaje pracy (szybkość / kontrola pracy) 15

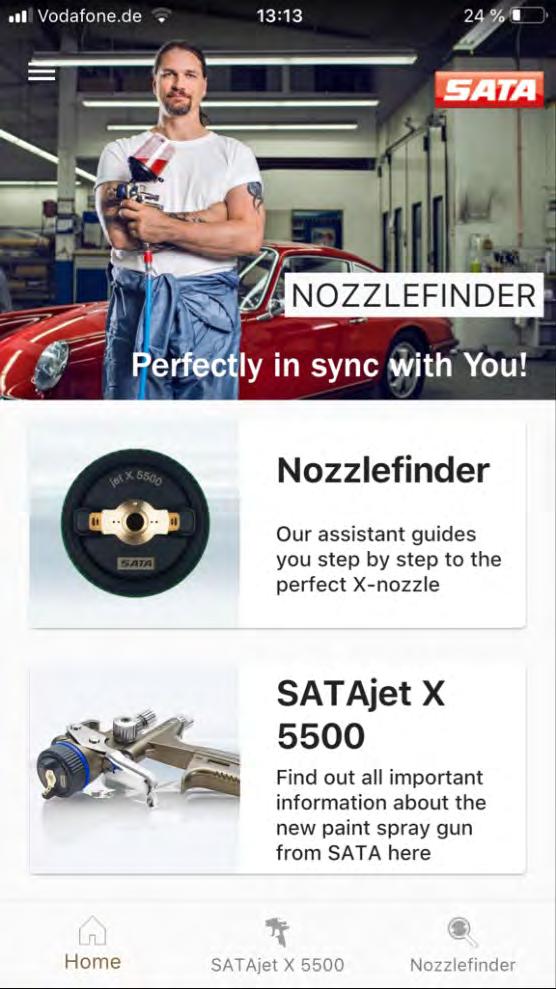

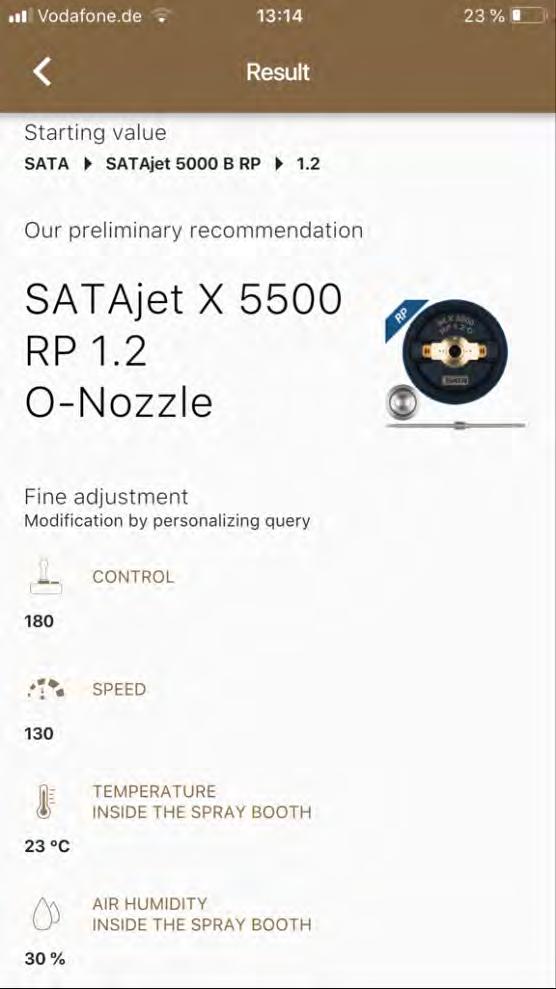

16 SATAjet X aplikacja do telefonu komórkowego 16
