Pompy ciepła ROTEX HPSU ogrzewanie z wykorzystaniem słońca, powietrza i technologii ROTEX. ROTEX pompy ciepła dla nowych i modernizowanych budynków

Transkrypt

1 Pompy ciepła ROTEX HPSU ogrzewanie z wykorzystaniem słońca, powietrza i technologii ROTEX ROTEX pompy ciepła dla nowych i modernizowanych budynków

2 Twój pierwszy krok w epokę odnawialnych źródeł energii: ogrzewanie z wykorzystaniem słońca i powietrza Niewyczerpane źródło ciepła tuż u twoich drzwi Słońce to nasze naturalne źródło energii. Teraz możesz wykorzystać je bezpłatnie w swoim domu. Zastosowanie ciepła ze źródeł odnawialnych, takich jak ciepło z powietrza i ciepło słoneczne, do ogrzewania domu zapewnia bezpłatne i jednocześnie niewyczerpane źródło energii. Model ROTEX HPSU (Heat Pump Solar Unit) to pompa ciepła, która z maksymalną wydajnością wykorzystuje ciepło ze źródeł odnawialnych do zasilenia instalacji grzewczej w twoim domu. W połączeniu z instalacją solarną marki ROTEX, pompy ciepła powietrze-woda ROTEX zapewniają bezkonkurencyjne ogrzewanie słoneczne. Zastosowanie kompletnej instalacji grzewczej ROTEX EcoHybrid zapewni Ci najwyższy komfort ogrzewania i podgrzewania wody użytkowej. ROTEX EcoHybrid jest wszechstronny, otwarty na rozwiązania przyszłości, a jednocześnie redukuje koszty ogrzewania do minimum. R O T E X H P S U ( H e a t P u m p S o l a r U n i t ) Inwerterowa pompa ciepła typu powietrze-woda Wykorzystuje bezpłatną energię pochodzącą ze słońca i powietrza Do ogrzewania i podgrzewania wody użytkowej Bez konieczności przeprowadzania kosztownych wierceń Bezpośrednie połączenie z instalacją solarną Cicha i kompaktowa Optymalne parametry higieniczne Opcja pracy biwalentnej np. z kotłem olejowym lub kominkiem z płaszczem wodnym Zasada działania - sprawdzona miliony razy Pompy ciepła typu powietrze-woda marki ROTEX wykorzystują ciepło zawarte w powietrzu atmosferycznym do ogrzewania pomieszczeń i podgrzewania wody. Niezbędna do tego jest energia elektryczna. Podobna zasada ta sprawdziła się już miliony razy w przypadku przypadku urządzeń klimatyzacyjnych i lodówek. Lodówka pobiera ciepło z umieszczonych w niej produktów i odprowadza je do otoczenia. Pompa ciepła pobiera ciepło z otoczenia i odprowadza je do instalacji grzewczej. Źródłem ciepła jest powietrze atmosferyczne, które czerpie ciepło bezpośrednio ze słońca. Ciepło to przekazywane jest do wodnej instalacji grzewczej w budynku. Energia pomocnicza elektryczna Bezpośrednie pobieranie energii słonecznej Dlatego też pompa tego typu jest nazywana pompą ciepła powietrzewoda: Heat Pump Solar Unit (po polsku: Pompa ciepła z modułem solarnym). Ciepło z otoczenia (energia słoneczna pobierana pośrednio z powietrza) Pompa ciepła Warstwowy bufor solarny Moduł pompy ciepła HPSU compact Nazwa HPSU pochodzi od angielskich słów HeatPumpSolarUnit. Jest to zatem pompa ciepła, którą można eksploatować w bezpośrednim połączeniu z kolektorami słonecznymi. [ 2 ]

3 Nowy trend w ogrzewaniu całoroczny komfort Temperatura pomieszczenia górna granica komfortu dolna granica komfortu styczeń ROTEX Comfort 365 ogrzewanie z wykorzystaniem odnawialnych żródeł energii zimą i chłodzenie latem Zimą, nasza instalacja grzewcza zapewni komfortowe warunki w każdym domu. Zastosowanie jako źródła ciepła takiego urządzenia jak na przykład pompa ciepła typu powietrze-woda, wykorzystującej bezpłatną odnawialną energię ze środowiska zmniejsza tym samym zużycie odpłatnej energii do minimum, a co za tym idzie również koszty eksploatacyjne. Co jednak dzieje się latem? Prawie na każdym kroku, nie tylko w domu, mamy do czynienia z klimatyzowanymi pomieszczeniami: w biurze, kawiarni, budynkach użyteczności publicznej, w restauracji i w samochodzie. Jednak niewiele budynków mieszkalnych jest obecnie wyposażonych w instalacje klimatyzacyjne, które gwarantują zachowanie komfortowej temperatury w gorące letnie dni oraz w nocy. To powinno się zmienić. temperatura pomieszczenia z systemem Comfort 365 temperatura pomieszczenia bez klimatyzacji grudzień ROTEX Comfort 365 to nazwa nowego systemu grzewczego, który zapewnia nie tylko komfortowe ciepło w zimie, lecz gwarantuje również dyskretne chłodzenie całego budynku mieszkalnego podczas letnich upałów. Instalacja ogrzewania podłogowego + pompa ciepła = całoroczny komfort Pompa ciepła powietrze-woda marki ROTEX może służyć nie tylko do ogrzewania w zimie, lecz również w miarę potrzeb do chłodzenia w okresie letnim. Instalacja ogrzewania podłogowego posiada w przypadku takiego rozwiązania szereg zalet. Dzięki dużej, po części niewidocznej powierzchni przekazywania ciepła, również latem, zapewnia bardzo przyjemne temperatury w trybie chłodzenia, bez ryzyka przeciągów. Aby umożliwić takie działanie instalacji, praca pompy ciepła zostaje po prostu przestawiona w odwrotnym kierunku, co oznacza, że ciepło które jest w instalacji grzewczej w budynku jest odprowadzane przez pompę ciepła na zewnątrz. Właściwe chłodzenie pomieszczeń odbywa się przede wszystkim dzięki instalacji ogrzewania podłogowego, która staje się standardowym wyposażeniem nowych budynków. W pomieszczeniach pozbawionych instalacji ogrzewania podłogowego można zastosować konwektor wentylatorowy HP ROTEX, który może przejąć zarówno funkcję ogrzewania, jak i chłodzenia. Temperaturę można ustawiać indywidualnie dla każdego pomieszczenia. Gwarantuje to maksymalny komfort przez 365 dni w roku. Wyjątkowa zaleta: funkcja chłodzenia to dodatkowy bonus w przypadku zastosowania tej instalacji Dzięki zintegrowanej funkcji chłodzenia, pompa ciepła powietrzewoda marki ROTEX umożliwia korzystanie w pomieszczeniach wyposażonych w instalację ogrzewania podłogowego zarówno w funkcji ogrzewania, jak i chłodzenia, bez żadnych dodatkowych nakładów. Minimalne nakłady - ogromne korzyści Koszty inwestycji zostały już poniesione. Ale jakie będą koszty eksploatacji? Symulacje komputerowe przeprowadzone przez Instytut Technologii Budowlanej Uniwersytetu w Stuttgarcie wykazały, że koszty eksploatacji są w tym wypadku dość niskie. Dzięki zastosowaniu systemu ROTEX Comfort 365 otrzymujesz instalację grzewczą, która potrafi o wiele więcej. Możesz się cieszyć komfortowym klimatem w swoim domu przez 365 dni w roku. [ 3 ]

4 Stworzone dla siebie: pompa ciepła + moduł solarny Jednostopniowa pompa ciepła przeznaczona dla instalacji niskotemperaturowych Pompa ciepła jest w stanie efektywnie pracować tylko przy określonej różnicy temperatur. W nowo powstających budynkach nie jest konieczne stosowanie wysokich temperatur zasilania. Dlatego też jednostopniowa pompa ciepła ROTEX HSPU jest idealna do tego rodzaju zastosowań. Dwustopniowa pompa ciepła przeznaczona do projektów modernizacyjnych Starsze instalacje grzewcze wykorzystujące grzejniki pracują z wyższą temperaturą zasilania (przynajmniej 55 C do 80 C). Tak wysoką temperaturę możemy osiągnąć dzięki zastosowaniu specjalnej technologii: model HPS hitemp pracuje z wykorzystaniem drugiego obiegu chłodniczego, czyli drugiego stopnia. Znajduje się on w jednostce wewnętrznej, gdzie przejmuje ciepło z zewnętrznego obiegu chłodniczego przy temperaturze wynoszącej około 25 stopni i podnosi ją do 80 stopni. Zastosowanie zarówno w jednostce zewnętrznej, jak i wewnętrznej, nowoczesnej technologii inwerterowej zapewnia oszczędną eksploatację, niewiele głośniejszą od szeptu. Zmiana klimatu i jej przyczyny Ochrona klimatu to obecnie bardzo popularny temat. Badania wykazały, że ogrzewanie stanowi ponad 60% zużycia energii w prywatnych domach. Z kolei samochody osobowe przyczyniają się do zaledwie 31% całkowitego zużycia. A więc ogrzewanie twojego domu pochłania więcej energii niż twój samochód. Dlatego też zacznij oszczędzać we właściwym miejscu. Co możesz z tym zrobić? Zamiast wszędzie jeździć samochodem, krótsze odcinki możesz pokonywać rowerem. W ten sposób będziesz oszczędzał również paliwo. W przypadku konwencjonalnych instalacji grzewczych zmniejszenie zużycia energii jest praktycznie niemożliwe bez obniżenia komfortu. Z pomocą przychodzi tu wysokowydajna technika grzewcza. Inteligentne ogrzewanie i oszczędność kosztów Czym jest wysokowydajna technika grzewcza? Umożliwia ona optymalne wykorzystanie energii odnawialnych i jednocześnie pozwala na zamianę pozostałości energetycznych na energię pierwotną w maksymalnie wydajny sposób. Do ogrzewania używam powietrza, słońca i produktów ROTEX [ 4 ]

5 Pompa ciepła z modulacją mocy Sprężarka - serce pompy ciepła Sprężarka jest tym dla pompy ciepła, czym dla samochodu silnik. Decyduje ona w dużym stopniu o wydajności energetycznej całej pompy. Marka ROTEX należy do światowych liderów w dziedzinie technologii pomp klimatyzacji i pomp ciepła. Sprężarki zastosowane w pompach ciepła marki ROTEX zostały opracowane i wyprodukowane przez firmy należące do grupy DAIKIN. Dlatego też możemy korzystać z wiedzy technicznej lidera technologicznego, który może pochwalić się wyprodukowaniem milionów sprężarek. Urządzenia te odznaczają się dużą precyzją w tym zakresie zastosowań oraz optymalnymi parametrami energetycznymi. Oszczędna i cicha dzięki modulacji mocy Zapotrzebowanie budynku na ciepło zmienia się w zależności od stanu pogody oraz profilu użytkowania. W przypadku wszystkich modeli pomp ciepła marki ROTEX zastosowano tak zwaną technologię inwerterową. Dzięki niej, moc sprężarki można regulować w zakresie od 50 do 100%, co umożliwia płynne dostosowywanie mocy pompy ciepła do bieżących potrzeb. Umieszczone wewnątrz urządzenia elektroniczne układy regulacyjne przejmują funkcję zarządzania wydajnością, bez konieczności ingerencji użytkownika. Wszystko zależy od właściwego połączenia elementów. Dzięki temu znacznie wzrasta wydajność energetyczna pompy ciepła HPSU, zgodnie z zasadą znaną kierowcom samochodów: słabsze wciśnięcie pedału gazu oznacza mniejsze zużycie energii. Dodatkową zaletą tego systemu zarządzania mocą jest wyjątkowo cicha praca urządzenia. Komfortowa regulacja Cyfrowy układ regulacyjny umieszczony w jednostce wewnętrznej jest niezwykle prosty w obsłudze. Dzięki niemu można dostosować parametry pracy instalacji grzewczej oraz, jeżeli jest dostępna, chłodniczej do swoich potrzeb. Temperatura wody grzewczej jest regulowana w zależności od temperatury zewnętrznej. Regulator automatycznie rozpoznaje porę zimową i letnią, i zmienia tryb grzewczy w zależności od potrzeb. Dzięki zintegrowanemu cyfrowemu zegarowi sterującemu możliwe jest ustawienie indywidualnych programów dziennych i tygodniowych. W ten sposób temperatura w nocy lub temperatura w czasie twojego wyjazdu na wakacje zostanie automatycznie obniżona, a gdy rano wstaniesz lub wrócisz po urlopie do domu, będzie w nim nadal przyjemnie ciepło. Dzięki utrzymywaniu temperatury wody na możliwie niskim poziomie, cała instalacja pracuje z maksymalną wydajnością. Wygodny system zdalnego sterowania umożliwia regulację pompy ciepła bez potrzeby ruszania się z miejsca. [ 5 ]

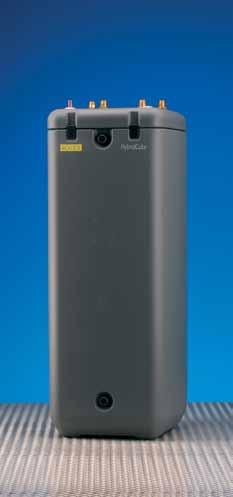

6 Bufor ciepła o optymalnych parametrach higienicznych Bufor wody ciepłej i bufor solarny Sercem systemu HPSU jest bufor ciepła. Przechowuje on wytworzone ciepło i w określonym czasie uwalnia je do systemu grzewczego. W celu wykorzystania możliwości modelu HPSU, opracowaliśmy moduł HybridCube. Model HybridCube marki ROTEX to odporny na korozję bufor wody wykonany z tworzywa sztucznego wyposażony w podgrzewacz wody użytkowej z wymiennikiem ciepła w postaci elastycznej rury ze stali nierdzewnej, która zapewnia doskonałe przenoszenie wytworzonego ciepła. Stanowi on doskonałe połączenie bufora ciepła i przepływowego ogrzewacza wody o wyjątkowych właściwościach higienicznych, który spełni twoje wymagania i oczekiwania twojej rodziny. Nasze doświadczenie gwarancją twojego zdrowia Ze względu na swoją budowę, model ROTEX HybridCube oraz zintegrowany z modelem HPSU compact bufor zapewniają optymalne parametry higieniczne. Od ponad 25 lat firma ROTEX buduje bufory ciepła według tej zasady, zapewniając optymalne parametry higieniczne wody. W przypadku wszystkich generacji buforów ich budowa została tak dobrana, aby podgrzana woda użytkowa znajdowała się w buforze tylko przez krótki czas. Dzięki temu, w wodzie użytkowej nie dochodzi do powstawania osadów (kamień, szlam lub rdza). W ten sposób model ROTEX HybridCube oraz zintegrowany z modelem HPSU compact bufor nie wytwarzają pożywki dla bakterii chorobotwórczych. Gwarancja higieny wody zaleta oferowana przez tego rodzaju bufory wody ciepłej - została potwierdzona podczas zakrojonego na szeroką skalę badania przeprowadzonego przez Instytut Higieny Uniwersytetu w Tybindze. [ 6 ]

7 Stworzone dla siebie: pompa ciepła + moduł solarny Mały wkład - duże zyski W najbardziej wydajnym wariancie nawet 80% energii słonecznej można przekształcić w ciepło użytkowe. Jest to możliwe dzięki bardzo wysokiemu współczynnikowi sprawności kolektorów płaskich marki ROTEX. Energia słoneczna i pompa ciepła stanowią w tym zakresie doskonale uzupełniające się połączenie. W zależności od zapotrzebowania pompa ciepła kieruje potrzebną ilość ciepła do systemu grzewczego. Miara wydajności: sezonowy współczynnik efektywności (SCOP) Wielkość ta opisuje, jak dużo energii cieplnej możesz uzyskać w ciągu roku w stosunku do wykorzystanej energii pomocniczej. Pompa ciepła marki ROTEX w połączeniu z naszymi instalacjami solarnymi może osiągnąć sezonowy współczynnik efektywności nawet na poziomie 4,3. Oznacza to, że ilość energii cieplnej dostępnej na potrzeby ogrzewania pomieszczeń i podgrzewania wody użytkowej będzie 4-krotnie większa niż ilość zużytej energii pomocniczej. Pompa ciepła ROTEX HPSU wyznacza zupełnie nowe standardy w grupie pomp ciepła powietrze-woda. sty luty mar kwi maj cze lip sie wrz paź lis gru Na wykresie pokazano miesięczne zużycie energii dla standardowego domu jednorodzinnego Wykorzystanie energii słonecznej do ogrzewania i podgrzewania wody użytkowej Pompa ciepła (ciepło ze źródeł odnawialnych) Energia pomocnicza Zgrany zespół Pompa ciepła ROTEX HPSU została stworzona z myślą o wykorzystaniu energii słonecznej. Jeżeli nie chcesz od razu budować instalacji solarnej, będziesz mógł zrobić to w przyszłości łatwo i szybko. ROTEX Solaris - energia słoneczna wspomagająca ogrzewanie i podgrzewanie wody użytkowej Wykorzystanie energii słonecznej do podgrzewania wody użytkowej i wspomagania ogrzewania pomieszczeń Największa wydajność wykorzystania energii dzięki zoptymalizowaniu całej instalacji Kolektory płaskie o wysokiej mocy (elastyczne zastosowanie dzięki 3 różnym rozmiarom) Lepsze wykorzystanie energii słonecznej dzięki optymalnemu rozkładowi temperatur w buforze Znacznie bardziej przyjazne dla środowiska dzięki zaprzestaniu stosowania środków przeciwko zamarzaniu oraz ograniczeniu stosowania materiałów szkodliwych dla środowiska Prawie bezobsługowy bufor grzewczy i instalacja solarna Praktycznie niepokonane: pompa ciepła + moduł solarny! W przedstawionym przypadku zużycie energii kształtuje się następująco: Energia słoneczna ok. 20 % Pompa ciepła ok. 55 % (ciepło ze źródeł odnawialnych) Energia pomocnicza ok. 25 % Sezonowy współczynnik efektywności wynosi w przedstawionym przykładzie: SCOP = 4,0 (ang. Seasonal Coefficient of Performance, SCOP = sezonowy współczynnik efektywności) [ 7 ]

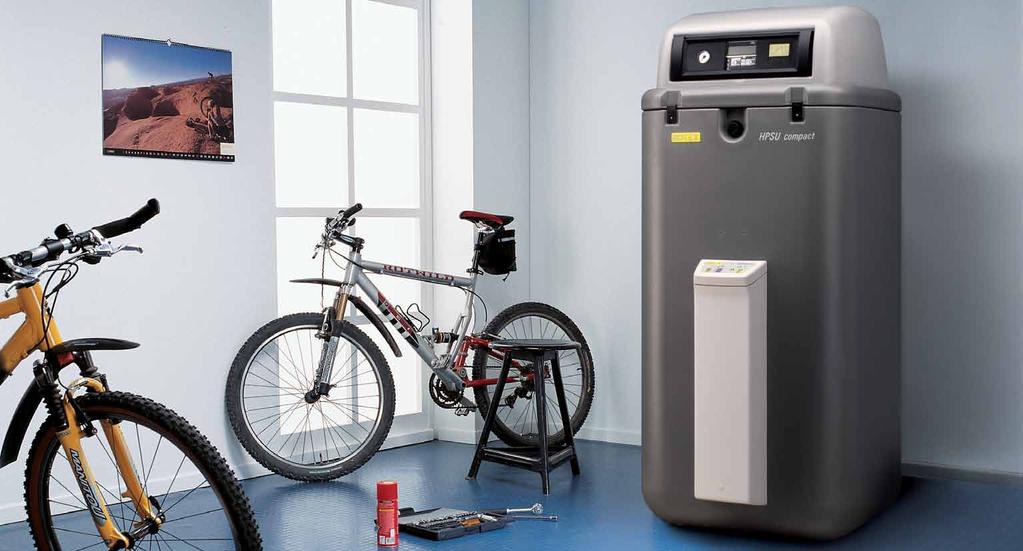

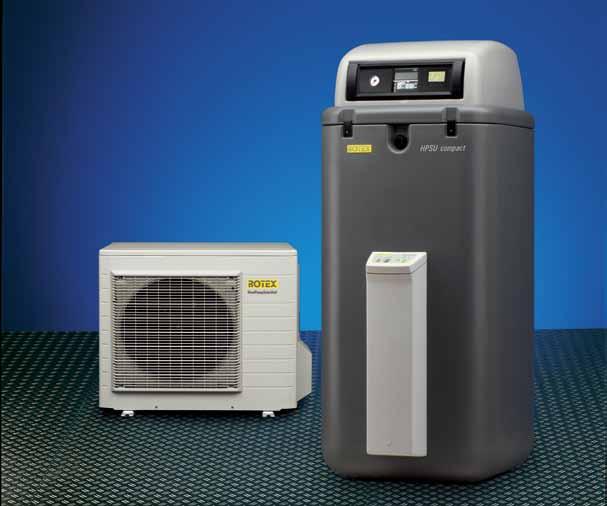

8 Jednostopniowa pompa ciepła z płynną regulacją mocy grzewczej, przeznaczona dla instalacji niskotemperaturowych ROTEX HPSU compact kompaktowa pompa ciepła Pompa ciepła powietrze-woda marki ROTEX oferuje wyjątkowo kompaktowe i przyszłościowe rozwiązanie. Model HPSU compact to jednostka wewnętrzna pompy ciepła zintegrowana z buforem warstwowym instalacji solarnej, a to wszystko w najmniejszym możliwym rozmiarze. Do montażu tego kompaktowego urządzenia potrzebna jest przestrzeń o wymiarach zaledwie 79 x 79 cm. Na powierzchni 0,62 m² model HPSU compact łączy w sobie solarny bufor warstwowy o pojemności 500 litrów oraz wszystkie niezbędne elementy techniczne. Jednostka wewnętrzna Umieszczona we wnętrzu domu jednostka wewnętrzna przekazuje ciepło zgromadzone w środku przewodzącym ciepło (czynnik chłodniczy) do instalacji ogrzewania. Kompaktowe urządzenie można zamontować w każdym dostosowanym do tego celu miejscu. Wydzielanie pomieszczenia technicznego nie jest konieczne. Nie ma również potrzeby przeprowadzania kosztownych prac związanych z wierceniem i robotami ziemnymi. A zatem twój ogród nie ucierpi podczas montażu. Jednostka zewnętrzna Jednostka zewnętrzna pobiera ciepło z powietrza zewnętrznego, które następnie jest przejmowane przez środek przewodzący ciepło (czynnik chłodniczy) i przekazywane do jednostki wewnętrznej. Kompaktowe rozmiary jednostki zewnętrznej umożliwiają jej dyskretny montaż na zewnątrz już istniejących lub nowo powstających budynków mieszkalnych. Doskonały klimat: ogrzewanie zimą i chłodzenie latem Moduł HPSU compact wyposażony jest nie tylko w funkcję grzewczą, lecz również w funkcję chłodzenia. Otwarta na wszystkie rodzaje energii Jednostka wewnętrzna HPSU compact może być wykorzystywana jako wydajny bufor ciepła dla dodatkowych źródeł energii cieplnej. Oprócz instalacji solarnej, jednostka wewnętrzna może wykorzystywać również inne źródła ciepła. Umożliwia ona proste podłączenie kotłów olejowych i gazowych, kotłów opalanych pelletem lub kominków z płaszczem wodnym. Pozyskane w ten sposób ciepło może zostać wykorzystane zarówno w instalacji grzewczej, jak i do podgrzewania wody użytkowej. A to wszystko z zachowaniem najwyższej wydajności energetycznej. ROTEX HPSU monobloc wszystko w jednym urządzeniu Oprócz systemu ROTEX HPSU obejmującego jednostkę wewnętrzną i zewnętrzną, marka ROTEX wprowadziła na rynek również wersję pod nazwą Monobloc, w której wszystkie elementy instalacji hydraulicznej zostały zintegrowane z jednostką zewnętrzną. W tym systemie, zamiast przewodów z czynnikiem chłodniczym, z jednostki zewnętrznej do budynku biegną rury z wodą. [ 8 ]

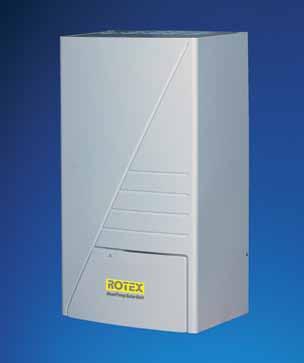

9 ROTEX HPSU compact ROTEX HPSU ROTEX HPSU monobloc System podzielony (typu split), składający się z jednostki zewnętrznej i jednostki wewnętrznej ze zintegrowanym buforem Przeznaczony do nowo powstających budynków Przeznaczony do już istniejących budynków z instalacją ogrzewania podłogowego Bezpośrednie połączenie z instalacją solarną Zintegrowany moduł ograniczenia temperatury wody na powrocie do stosowania z instalacją solarną Ogrzewanie i chłodzenie System podzielony (typu split), składający się z jednostki zewnętrznej i jednostki wewnętrznej oraz bufora Przeznaczony do nowo powstających budynków Przeznaczony do już istniejących budynków z instalacją ogrzewania podłogowego Bezpośrednie połączenie z instalacją solarną Ogrzewanie i chłodzenie Pojedyncze urządzenie umieszczane na zewnątrz wyposażone w bufor Przeznaczony do nowo powstających budynków Przeznaczony do już istniejących budynków z instalacją ogrzewania podłogowego Bezpośrednie połączenie z instalacją solarną Ogrzewanie i chłodzenie Szeroki wachlarz zastosowań i prosty montaż Jednostopniowa, temperatura zasilania maks. ok. 55 C Dwustopniowa, temperatura zasilania maks. ok. 80 C Pompy ciepła marki ROTEX HPSU compact HPSU HPSU monobloc HPSU hitemp HPU compact hitemp Nowe budownictwo Istniejące budynki z instalacją ogrzewania podłogowego Istniejące budynki z grzejnikami Połączenie z instalacją solarną (również jako modernizacja) Ogrzewanie i podgrzew wody użytkowej Funkcja chłodzenia Elementy składowe Jednostka zewnętrzna Jednostka wewnętrzna Bufor ciepła ze zintegrowaną instalacją solarną zintegrowany Bufor ze stali nierdzewnej [ 9 ]

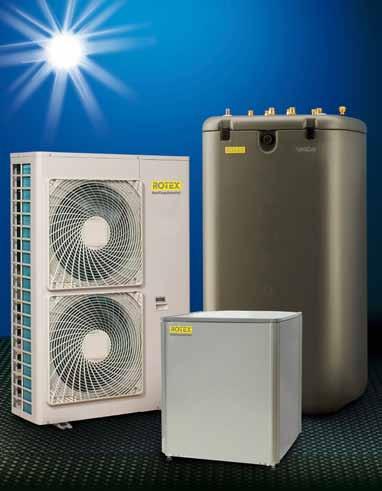

10 Dwustopniowa pompa ciepła z płynną regulacją mocy grzewczej, przeznaczona do budynków modernizowanych ROTEX HPSU hitemp Pompa ciepła przeznaczona do budynków modernizowanych Model ROTEX HPSU hitemp to wysokotemperaturowa pompa ciepła, która z maksymalną wydajnością wykorzystuje energię cieplną pochodzącą ze słońca, obecną w otoczeniu. Osiąga przy tym temperaturę zasilania rzędu nawet 80 C. Szeroki wachlarz zastosowań i prosty montaż Jednostka zewnętrzna Jednostka zewnętrzna pobiera ciepło z powietrza otoczenia, które następnie jest przejmowane przez środek przenoszący ciepło (czynnik chłodniczy) i przekazywane do jednostki wewnętrznej. Kompaktowe rozmiary jednostki zewnętrznej umożliwiają jej dyskretny montaż na zewnątrz już istniejących lub nowo powstających budynków mieszkalnych. Wydzielanie pomieszczenia technicznego nie jest konieczne. Nie ma również potrzeby przeprowadzania kosztownych prac związanych z wierceniem i robotami ziemnymi. A zatem twój ogród nie ucierpi podczas montażu. Jednostka wewnętrzna Dzięki zastosowaniu drugiego, sterowanego inwerterowo obiegu chłodniczego w jednostce wewnętrznej, jest ona w stanie podnieść temperaturę do 80 C i przekazać tę energię do instalacji ogrzewania i podgrzewania wody użytkowej. Jednostkę wewnętrzną można zamontować w odpowiednim miejscu razem z buforem ciepła. Wymień stary kocioł grzewczy na nową pompę ciepła ROTEX Energooszczędne pompy ciepła, ze względu na niskie parametry temperatury wody grzewczej (temperatura zasilania), zarezerwowane były do tej pory dla nowo powstających lub już istniejących budynków, w których zastosowano instalację ogrzewania podłogowego. Model HPSU hitemp marki ROTEX wytycza zupełnie nowe standardy. Możesz zastąpić nim swój dotychczasowy kocioł grzewczy, zachowując pełną wygodę. Pozbądź się starego kotła raz na zawsze. Znajdujące się w domu grzejniki zostaną w prosty sposób włączone do nowego systemu grzewczego. Pełna moc przy niskich kosztach Nawet przy najniższych temperaturach zewnętrznych rzędu -20 C prawidłowo skonfigurowany model HPSU hitemp zapewnia temperaturę ciepłej wody (temperatura zasilania) sięgającą 80 C, bez konieczności zastosowania dodatkowego elektrycznego ogrzewania. [ 10 ]

11 Stworzone dla siebie: pompa ciepła + moduł solarny Najwyższy komfort korzystania z ciepłej wody użytkowej dzięki opcjonalnej instalacji solarnej = ROTEX HPSU hitemp Jednostka wewnętrzna Jednostka zewnętrzna Bufor ciepła HybridCube z opcjonalną instalacją solarną Bezpośrednie wykorzystanie energii słonecznej Bufor ciepła HybridCube marki ROTEX został stworzony z myślą o wykorzystaniu energii słonecznej. Jeżeli nie chcesz od razu inwestować w instalację solarną, będziesz mógł zrobić to łatwo i szybko w przyszłości. Dzięki HybridCube marki ROTEX jesteś na nią przygotowany. Kompaktowa budowa = ROTEX HPU compact hitemp Jednostka wewnętrzna Jednostka zewnętrzna Zespolony lub dodatkowy bufor ciepła ze stali nierdzewnej Biwalentna pompa ciepła Dzięki specjalnemu układowi regulacji, istniejący kocioł grzewczy można eksploatować razem z pompą ciepła, osiągając w ten sposób istotną oszczędność. W takiej konfiguracji kocioł grzewczy jest włączany automatycznie tylko przy niskich temperaturach zewnętrznych. Moment jego uruchomienia zależy przede wszystkim od zapotrzebowania na ciepło danego budynku oraz od wydajności pompy ciepła. Jako dodatkowe oszczędne źródło ogrzewania, pompa ciepła powietrze-woda zapewnia całe ciepło konieczne do ogrzewania budynku i podgrzewania wody użytkowej w porze letniej i w okresach przejściowych. Z kolei w zimie stosowany dotychczas kocioł grzewczy staje się dodatkowym lub jedynym źródłem ciepła dla budynku. [ 11 ]

12 Ogrzewanie systemowe HP convector ROTEX - inteligentny konwektor wentylatorowy Jeżeli nie wszystkie pomieszczenia zostały wyposażone w instalację ogrzewania podłogowego, konwektor ten stanowi doskonałe uzupełnienie instalacji w budynkach wykorzystujących niskotemperaturową pompę ciepła marki ROTEX. Funkcja Interlink umożliwia komunikację między pompą ciepła i konwektorem. Temperatura zasilania jest w takiej sytuacji regulowana w zależności od potrzeb. Gwarantuje to optymalny współczynnik wydajności cieplnej pompy ciepła, a dzięki temu również większą wydajność całej instalacji. Wyjątkowo cicha praca umożliwia zastosowanie tego rozwiązania również w sypialniach. Zintegrowany elektroniczny moduł regulacji temperatury w pomieszczeniach zapewnia optymalny klimat w każdym pokoju. Do montażu w nowych budynkach oraz do prac renowacyjnych W nowo powstających budynkach HP convector stanowi proste rozwiązanie umożliwiające ogrzanie pomieszczeń. W przypadku prac renowacyjnych, możesz wymienić istniejące grzejniki na HP convectory bez konieczności przebudowywania pomieszczeń. Zalety: Ogrzewanie i chłodzenie Zintegrowany elektroniczny moduł regulacji temperatury pomieszczenia z funkcją sterowania czasowego Wysoka sprawność dzięki funkcji Interlink, HP convector komunikuje się bezpośrednio z pompą ciepła ROTEX HPSU Temperatura zasilania regulowana w miarę potrzeb Wyjątkowo cichy i kompaktowy Nadaje się również do sypialni Idealny do budynków wyposażonych w instalację ogrzewania podłogowego i grzejniki ROTEX EcoHybrid kompletny system grzewczy Słowo hybryda pochodzi z języka greckiego i oznacza mieszany, o dwojakim pochodzeniu. Ogrzewanie hybrydowe to system ogrzewania, który wykorzystuje wiele rodzajów energii. EcoHybrid to system grzewczy na miarę współczesności: optymalne wykorzystanie energii ze źródeł odnawialnych i wydajność praktycznie nie do przebicia. W systemie ROTEX EcoHybrid uwzględniono również kwestię dystrybucji ciepła. Instalacja ogrzewania podłogowego jest uznawana za preferowany system grzewczy współpracujący z pompą ciepła. Istnieje również możliwość podłączenia grzejników. Gotowy na przyszłość HPSU + EcoHybrid - elastyczny i łatwy do rozbudowy Nieważne, w jaki sposób rozpoczniesz dziś korzystanie z technologii hybrydowej: bardzo korzystną cechą rozwiązań z rodziny EcoHybrid, jest to, że system można w późniejszym czasie dowolnie rozbudowywać. Sercem systemu jest przy tym bufor ciepła marki ROTEX. Umożliwia on łączne wykorzystanie różnych rodzajów energii, jak na przykład pompy ciepła i instalacji solarnej, lecz również włączenie do instalacji innych źródeł energii, takich jak olejowy lub gazowy kocioł kondensacyjny, kocioł stałopalny lub kominek z płaszczem wodnym. Dzięki temu będziesz dobrze wyposażony na przyszłość. Kompetencja producenta ROTEX samodzielnie produkuje wszystkie istotne elementy instalacji systemu grzewczego EcoHybrid. Dzięki temu możesz na nas polegać, a wszystkie części instalacji zostaną optymalnie dobrane, tak, aby zapewnić najwyższą wydajność energetyczną i komfort. ROTEX od dziesięcioleci posiada odpowiednią wiedzę techniczną w zakresie opracowywania i produkcji instalacji grzewczych. Jesteśmy zawodowcami w dziedzinie ogrzewania! ROTEX EcoHybrid bezpieczna i komfortowa przyszłość! [ 12 ]

13 Dane techniczne jednostki wewnętrznej HPSU compact Typ: jednostka wewnętrzna Dla jednostek zewnętrznych 6-8 kw grzanie i chłodzenie kw grzanie i chłodzenie 1) Czas ponownego podgrzewu = czas wymagany do ponownego podgrzania wody w buforze do temperatury 50 C po jego opróżnieniu z określonej ilości ciepłej wody użytkowej Dane podstawowe Wymiary urządzenia wys./szer./dł. mm 1810/790/ /790/790 Ciężar urządzenia kg Zakres temp. zasilania (grzanie) C Min.: 15/Maks.: 50 Min.: 15/Maks.: 55 Zakres temp. zasilania (chłodzenie przy ogrzewaniu podłogowym) C Min.: 16/Maks.: 22 Min.: 16/Maks.: 22 Zakres temp. zasilania (chłodzenie przy konwektorze HP) C Min.: 6/Maks.: 22 Min.: 6/Maks.: 22 Przyłącze obiegu chłodniczego Przewód gazowy 5/8" 15,9 mm 5/8" 15,9 mm Przewód cieczowy 1/4" 6,4 mm 3/8" 9,5 mm Dane zbiornika buforowego Całkowita pojemność bufora litry Maks. dop. temp. wody w buforze C Ilość ciepła dyżurnego przy 60 C kwh/24h 1,4 1,4 Wymiennik ciepła - podgrzew c.w.u. Pojemność wymiennika c.w.u litry Maksymalne ciśnienie robocze bar 6 6 Materiał wymiennika ciepła c.w.u Stal nierdzewna Stal nierdzewna Powierzchnia wymiennika ciepła c.w.u m Średnia właściwa moc cieplna W/K Wymiennik ciepła - podgrzew bufora (stal nierdzewna) Pojemność wymiennika ciepła litry 12,6 20,7 Powierzchnia wymiany ciepła m 2 2,5 4,3 Średnia właściwa moc cieplna W/K Solarne wspomaganie ogrzewania (stal nierdzewna) Pojemność wymiennika ciepła litry 8,6 8,6 Powierzchnia wymiany ciepła m 2 1,8 1,8 Średnia właściwa moc cieplna W/K Dane dotyczące mocy grzewczej Ilość ciepłej wody użytkowej bez dogrzewu przy pobieranej ilości równej 8 l/min / 12 l/min (T KW = 10 C/T WW = 40 C/T SP = 50 C) Litry 338/ /272 Ilość ciepłej wody użytkowej bez dogrzewu przy pobieranej ilości równej 8 l/min / 12 l/min (T KW = 10 C/T WW = 40 C/T SP = 60 C) Litry 527 / /468 Ilość ciepłej wody użytkowej bez dogrzewu przy pobieranej ilości równej 8 l/min / 12 l/min (T KW = 10 C/T WW = 40 C/T SP = 65 C) Litry 614/ /560 Czas ponownego podgrzewu 1) Ilość pobierana 140 l -> 5820 Wh (objętość wanny) min Czas ponownego podgrzewu 1) Ilość pobierana 90 l -> 3660 Wh (objętość prysznica) min Przyłącza instalacji grzewczej Zimna i ciepła woda cale 1 gwint zewnętrzny 1 gwint zewnętrzny Ogrzewanie (zasilanie i powrót) cale 1" gwint wewnętrzny 1" gwint wewnętrzny Opcjonalne wyposażenie dodatkowe - ogrzewanie dodatkowe (grzałka elektryczna) Grzałka zapasowa (c.o.) Grzałka dodatkowa (c.w.u.) Moc kw 9 3 Fazy zasilania 3~* 1~ Napięcie zasilania V Prąd roboczy A 3x13,1 13,1 * 1- możliwie podłączenie z jedną fazą (3 x 230 V / 50 Hz) [ 13 ]

14 Jednostopniowa pompa ciepła, temperatura zasilania maks. ok. 55 C Dane techniczne jednostki zewnętrznej HPSU ~1/230 V ~1/230 V ~3/400 V Typ: jednostka zewnętrzna 6 kw 7 kw 8 kw 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw Dane podstawowe Znamionowa moc grzewcza A-7/W35* kw 4,20 5,13 5,69 6,63 7,84 8,77 6,56 8,52 9,18 Znamionowa moc grzewcza A2/W35* kw 5,49 6,55 7,18 7,86 9,71 10,90 8,20 10,73 10,07 Znamionowa moc grzewcza A10/W35* kw 8,63 10,13 11,02 12,10 15,14 17,26 11,82 14,93 16,40 Znamionowa wartość wsp. COP A-7/W35** 2,66 2,64 2,59 2,70 2,52 2,41 2,63 2,66 2,57 Znamionowa wartość wsp. COP A2/W35** 3,43 3,29 3,16 3,29 3,18 3,16 3,35 3,20 3,31 Znamionowa wartość wsp. COP A10/W35** 4,68 4,35 4,11 4,96 4,79 4,49 4,72 4,52 4,42 Znamionowa wydajność chłodnicza A35/W18* kw 7,20 8,16 8,37 13,90 17,30 17,80 15,05 16,06 16,76 Znamionowa wydajność chłodnicza A35/W7* kw 5,12 5,86 6,08 10,00 12,50 13,10 11,72 12,55 13,12 Wymiary urządzenia wys./szer./dł. mm 735 / 825 / / 900 / / 900 / 320 Ciężar urządzenia kg Zakres temp. zewnętrznych (ogrzewanie) C Min.: -20/Maks.: 25 Min.: -20/Maks.: 35 Min.: -20/Maks.: 35 Zakres temp. zewnętrznych (chłodzenie) C Min.: 10/Maks.: 43 Min.: 10/Maks.: 46 Min.: 10/Maks.: 46 Zakres temp. zewnętrznych (woda użytkowa) C Min.: -20/Maks.: 43 Min.: -20/Maks.: 43 Min.: -20/Maks.: 43 Ciśnienie akustyczne ogrzewanie (mierzone w odległości 10 metrów) db(a) Ciśnienie akustyczne chłodzenie (mierzone w odległości 10 metrów) db(a) Fazy zasilania 1~ 1~ 3~ Częstotliwość zasilania Hz Napięcie zasilania V Prąd rozruchowy A 11 22,8 27,4 31,9 13,5 Czynnik chłodniczy R 410a R 410a R 410a Czynnik chłodniczy (napełniany fabrycznie) kg 1,7 kg 3,7 kg *2 2,95 kg Przyłącze przewodu chłodniczego Przewód gazowy (mm) 5/8 15,9 mm 5/8 15,9 mm 5/8 15,9 mm Przewód cieczy (mm) 1/4 6,4 mm 3/8 9,5 mm 3/8 9,5 mm Długość przewodu chłodniczego maks. m 30 m 75 m 75 m Długość przewodu chłodniczego min. m 3 m 5 m 5 m napełniony czynnikiem chłodniczym 10 m 30 m 10 m * Znamionowa moc grzewcza/ Znamionowa wydajność chłodzenia wyliczona zgodnie z przepisami Eurovent 6/C/ (kw) ** COP zmierzony wg. normy DIN EN *** Mierzone w odległości 10 metrów **** Napełniona fabrycznie ilość czynnika chłodniczego w jednostce zewnętrznej jest wystarczająca dla maksymalnej długości przewodu chłodniczego 10 m. A = temp. zewnętrzna C W = temperatura na wyjściu skraplacza (temperatura zasilania) C 11 Uwaga: W przypadku ilości czynnika chłodniczego > 3 kg przepisy wymagają przeprowadzenia corocznej konserwacji przez specjalistę. [ 14 ] ROTEX G-plus Wiszący kondensacyjny kocioł gazowy do współpracy z pompą ciepła HPSU compact. Zakres mocy 3,5-15 kw. Pracą kotła steruje regulator pompy ciepła.

15 Jednostopniowa pompa ciepła, temperatura zasilania maks. ok. 55 C Dane techniczne jednostki zewnętrznej HPSU ~1/230 V ~1/230 V ~3/400 V Typ: jednostka zewnętrzna 6 kw 7 kw 8 kw 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw Dane podstawowe Znamionowa moc grzewcza A-7/W35 kw 4,20 5,13 5,69 6,63 7,84 8,77 6,56 8,52 9,18 Znamionowa moc grzewcza A2/W35 kw 5,49 6,55 7,18 7,86 9,71 10,90 8,20 10,07 10,73 Znamionowa moc grzewcza A10/W35 kw 8,63 10,13 11,02 12,10 15,14 17,26 11,82 14,93 16,40 Znamionowa wartość wsp. COP A-7/W35 2,66 2,64 2,59 2,70 2,52 2,41 2,63 2,66 2,57 Znamionowa wartość wsp. COP A2/W35 3,43 3,29 3,16 3,29 3,18 3,16 3,35 3,31 3,20 Znamionowa wartość wsp. COP A10/W35 4,68 4,35 4,11 4,96 4,79 4,49 4,72 4,52 4,42 Znamionowa wydajność chłodnicza A35/W18 kw 7,20 8,16 8,37 13,90 17,30 17,80 15,05 16,06 16,76 Znamionowa wydajność chłodnicza A35/W7 kw 5,12 5,86 6,08 10,00 12,50 13,10 11,72 12,55 13,12 Wymiary urządzenia wys./szer./dł. mm 735 / 825 / / 900 / / 900 / 320 Ciężar urządzenia kg Zakres temp. zewnętrznych (ogrzewanie) C Min.: -20/Maks.: 25 Min.: -20/Maks.: 35 Min.: -20/Maks.: 35 Zakres temp. zewnętrznych (chłodzenie) C Min.: 10/Maks.: 43 Min.: 10/Maks.: 46 Min.: 10/Maks.: 46 Zakres temp. zewnętrznych (woda użytkowa) C Min.: -20/Maks.: 43 Min.: -20/Maks.: 43 Min.: -20/Maks.: 43 Ciśnienie akustyczne ogrzewanie (mierzone w odległości 10 metrów) db(a) Ciśnienie akustyczne chłodzenie (mierzone w odległości 10 metrów) db(a) Fazy zasilania 1~ 1~ 3~ Częstotliwość zasilania Hz Napięcie zasilania V Prąd rozruchowy A 11 22,8 27,4 31,9 13,5 Czynnik chłodniczy R 410a R 410a R 410a Czynnik chłodniczy (napełniany fabrycznie) kg 1,7 kg 3,7 kg *2 2,95 kg Przyłącze przewodu chłodniczego Przewód gazowy (mm) 5/8 15,9 mm 5/8 15,9 mm 5/8 15,9 mm Przewód cieczy (mm) 1/4 6,4 mm 3/8 9,5 mm 3/8 9,5 mm Długość przewodu chłodniczego maks. m 30 m 75 m 75 m Długość przewodu chłodniczego min. m 3 m 5 m 5 m napełniony czynnikiem chłodniczym 10 m 30 m 10 m Opcjonalne wyposażenie dodatkowe: dodatkowy gazowy kocioł kondensacyjny 3,5-15 kw ROTEX G-plus Wymiary (wys. x szer. x dł.) mm 640x340x340 Waga kg 25 Napięcie V 230 Częstotliwość Hz 50 Moc minimalna kw 3,5 Moc maksymalna: kw 15 Maks. sprawność znormalizowana % 109 Pojemność wodna I 2,5 Temp. zasilania C Dostosowana do gazu 2E,2H,2LL,2L, gaz płynny 3P * Znamionowa moc grzewcza/ Znamionowa wydajność chłodzenia wyliczona zgodnie z przepisami Eurovent 6/C/ (kw) ** COP zmierzony wg. normy DIN EN *** Mierzone w odległości 10 metrów **** Napełniona fabrycznie ilość czynnika chłodniczego w jednostce zewnętrznej jest wystarczająca dla maksymalnej długości przewodu chłodniczego 10 m. A = temp. zewnętrzna C W = temperatura na wyjściu skraplacza (temperatura zasilania) C 11 Uwaga: W przypadku ilości czynnika chłodniczego > 3 kg przepisy wymagają przeprowadzenia corocznej konserwacji przez specjalistę. [ 15 ]

16 Jednostopniowa pompa ciepła z płynną regulacją mocy, temperatura zasilania maks. ok. 55 C Dane techniczne jednostki wewnętrznej HPSU Typ: moduł wewnętrzny dla jednostek zewnętrznych 6-8 kw grzanie 6-8 kw grzanie i chłodzenie kw grzanie kw grzanie i chłodzenie Warunki pomiarowe: Ogrzewanie Ta 7 C/ - TVL 35 C (DT = 5 C) Chłodzenie Ta 35 C - TVL18 C (DT = 5 C) (1) Urządzenia mogą osiągać temperatury rzędu -25 C, wydajność na tym poziomie nie jest jednak gwarantowana (2) Eksploatacja ogrzewania dodatkowego od temperatury powyżej 35 C * Temperatura zewnętrzna ** mierzone w odległości 10 metrów Dane podstawowe Kolor RAL 9010 Wymiary urządzenia wys./szer./dł. mm 922 / 502 / / 502 / 362 Ciężar urządzenia kg Zakres temp. zewnętrznych (ogrzewanie) Min.: -20/Maks.: 25 Min.: -20/Maks.: 35 Zakres temp. zewnętrznych (chłodzenie) Min.: 10/Maks.: 43 Min.: 10/Maks.: 46 Zakres temp. zasilania, ogrzewanie) Min.: 15/Maks.: 50 Min.: 15/Maks.: 55 hitemp Zakres temp. zasilania, chłodzenie instalacja podłogowa Min.: 16/Maks.: 22 Min.: 16/Maks.: 22 Zakres temp. zasilania, chłodzenie HP convector Min.: 6/Maks.: 22 Min.: 6/Maks.: 22 Przyłącze przewodu chłodniczego Przewód gazowy 5/8 15,9 mm 5/8 15,9 mm Przewód cieczowy 1/4 6,4 mm 3/8 9,5 mm Grzałka zapasowa 3V3 6V3 6WN 9WN Dane podstawowe Moc grzewcza kw Fazy zasilania 1~ 1~ 3~ 3~ Częstotliwość zasilania Hz Napięcie zasilania V Prąd roboczy A ,7 13 Dane techniczne ROTEX HPSU monobloc Jednostka zewnętrzna Grzanie Grzanie i chłodzenie Trzyfazowy z ogrzewaniem płyty dennej ~3 /400 V ~3 /400 V 11 kw 14 kw 16 kw 11 kw 14 kw 16 kw Moc znamionowa Grzanie kw 11,20 14,00 16,00 11,20 14,00 16,00 Chłodzenie kw 12,85 15,99 16,73 Pobór mocy Grzanie kw 2,51 3,22 3,72 2,51 3,22 3,72 Chłodzenie kw 3,78 5,32 6,06 COP 4,46 4,35 4,30 4,46 4,35 4,30 EER 3,39 3,01 2,76 Zakres eksploatacji- Grzanie C (1) * (1) * (temperatura powietrza Chłodzenie C zewnętrznego) Ciepła woda użytkowa C -20 ~ 35 (1) (2) * -20~35 (1)(2) * Poziom ciśnienia akustycznego Ogrzewanie dba ** Masa kg Ilość czynnika chłodniczego R-410A kg 2,95 2,95 Zasilanie prądowe: 3N~ / 400 V / 50 Hz 3N~ / 400 V / 50 Hz Zalecane bezpieczniki A [ 16 ]

17 Dwustopniowa pompa ciepła z płynną regulacją mocy, temperatura zasilania maks. ok. 80 C Dane techniczne jednostki wewnętrznej HPSU hitemp Jednostka zewnętrzna Jednostka wewnętrzna Urządzenie 11 kw 3~400V 14 kw 3~400V 16 kw 3~400V 11 kw 3~400V 14 kw 3~400V 16 kw 3~400V Dane dotyczące mocy Moc grzewcza kw Pobór mocy* kw 3,57 4,66 5,57 / / / Współczynnik COP* 3,08 3 2,88 / / / * Warunek 1: TRL (temperatura powrotu): 55 C; TVL (temp. zasilania): 65 C; (dt [różnica temperatur]: 10 C) warunki otoczenia: TA (temperatura zewnętrzna) 7 C Wymiary Szerokość mm Wysokość mm Głębokość mm Masa Masa netto kg Masa brutto kg Sprężarka Rodzaj silnika W pełni hermetyczna sprężarka spiralna W pełni hermetyczna sprężarka spiralna Zakres eksploatacji Temperatura powietrza zewnętrznego (ogrzewanie) C -20 do +20 C -20 do +20 C Temperatura powietrza zewnętrznego (podgrzew wody użytkowej) C -20 do +35 C -20 do +35 C Temperatura zasilania maks. C Temperatura zasilania min. C Temperatura CWU min Temperatura CWU maks. C Poziom ciśnienia akustycznego Ciśnienie akustyczne (mierzone w odległości 10 metrów) dba Czynnik chłodniczy Typ R410a R410a oraz R134a Regulacja Elektroniczny zawór rozprężny Maksymalna długość przewodu m 50 Maksymalna różnica wysokości m 30 Metoda rozmrażania Odwrócenie procesu Regulacja mocy Sterowana przez inwerter Zasilanie prądowe: Y1 Y1 Fazy 1~ 1~ Częstotliwość Hz Napięcie V Obciążenie Maksymalny prąd roboczy A 13,5 13,5 13,5 12,5 12,5 12,5 Zalecane bezpieczniki A Pompa Nominalne ESP kpa 94 91,9 89,7 Pobór mocy W Po stronie wodnej Nominalny przepływ l/min 15,8 20,1 22,9 [ 17 ]

18 Dane techniczne bufor grzewczy z funkcją c.w.u. Bufor ciepła z możliwością podłączenia instalacji solarnej Zbiornik c.w.u. ze stali stali nierdzewnej 1) Typ HYC 343/19/0 HYC 544/19/0 HYC 544/32/0 RKHTSP 200 RKHTSP 260 * Definicja Czas ponownego podgrzewu = czas wymagany do ponownego podgrzania wody w buforze do temperatury 50 C po jego opróżnieniu z określonej ilości ciepłej wody użytkowej. 1) Tylko w połączeniu z dwustopniową pompą ciepła HPU T KW = temperatura wody zimnej T WW = temperatura wody ciepłej T SP = temperatura zbiornika Dane podstawowe Całkowita pojemność bufora grzewczego litry Ciężar własny kg Ciężar całkowity (pełny) kg Wymiary (dł. x szer. x wys.) cm 59,5 x 61,5 x x 79 x x 79 x ,5 x 60 x 133,5 69,5 x 60 x 161 Maks. dop. temp. wody w podgrzewaczu pojemnościowym C Zużycie energii w stanie gotowości przy 60 C kwh/24h 1,3 1,4 1,4 1,2 1,5 Podgrzew wody użytkowej Pojemność wody użytkowej litry 27,8 29,0 29,0 193,5 250,5 Maksymalne ciśnienie robocze bar Materiał wymiennika ciepła wody użytkowej Stal nierdzewna Stal nierdzewna Stal nierdzewna Powierzchnia wymiennika ciepła wody użytkowej m 2 5,8 6,0 6,0 / / Średnia właściwa moc cieplna W/K Wymiennik ciepła podgrzew bufora 1 (stal nierdzewna) Pojemność wymiennika ciepła litry 13,2 9,8 18,6 7,5 7,5 Powierzchnia wymiennika ciepła do systemu ładowania m 2 2,7 2,0 3,7 1,56 1,56 Średnia właściwa moc cieplna W/K / / Solarne wspomaganie ogrzewania (stal nierdzewna) Pojemność wymiennika ciepła litry / 4,5 4,5 / / Powierzchnia wymiennika ciepła m 2 / 0,6 0,6 / / Średnia właściwa moc cieplna W/K / / / Dane dotyczące mocy grzewczej Ilość ciepłej wody użytkowej bez dogrzewu przy pobieranej ilości równej 8 l/min / 12 l/min litry 213 / / / / / 326 (T KW = 10 C/T WW = 40 C/T SP = 50 C) Ilość ciepłej wody użytkowej bez dogrzewu przy pobieranej ilości równej 8 l/min / 12 l/min litry 283 / / / / / 411 (T KW = 10 C/T WW = 40 C/T SP = 60 C) Ilość ciepłej wody użytkowej bez dogrzewu przy pobieranej ilości równej 8 l/min / 12 l/min litry 332 / / / / / 453 (T KW = 10 C/T WW = 40 C/T SP = 65 C) Czas ponownego podgrzewu Ilość pobierana 140 l -> 5820 Wh (objętość wanny) min 45 (HPSU 008) 45 (HPSU 008) 25 (HPSU 016) 30 (HPSU hitemp 016) 40 (HPSU hitemp 016) Czas ponownego podgrzewu Ilość pobierana 90 l -> 3660 Wh (objętość prysznica) min 30 (HPSU 008) 30 (HPSU 008) 17 (HPSU 016) / / Przyłącza rury Zimna i ciepła woda cale 1 gwint 1 gwint 1 gwint 3/4" gwint 3/4 gwint Ogrzewanie (zasilanie i powrót) cale zewnętrzny 1 gwint zewnętrzny zewnętrzny 1 gwint zewnętrzny zewnętrzny 1 gwint zewnętrzny wewnętrzny 3/4" gwint wewnętrzny wewnętrzny 3/4 gwint wewnętrzny Solarny moduł regulacyjno-pompowy RPS 3 Wymiary (szer. x dł. x wys.) 230 x 142 x 815 mm Napięcie robocze 230 V/50 Hz Maks. pobór mocy elektrycznej 245 W (modulowany* W) Regulacja cyfrowy różnicowy regulator temperatury z przejrzystym wyświetlaczem tekstowym Czujnik kolektora Pt 1000 Czujnik bufora i obiegu powrotnego PTC Czujnik temperatury zasilania i przepływu (wyposażenie dodatkowe) FLS 20 * eksploatacja modulowana możliwa tylko z FLS Do eksploatacji pod ciśnieniem należy stosować model RPS 3P. [ 18 ]

19 Kolektory płaskie Solaris V 21 P V 26 P H 26 P Wymiary (dł. x szer. x wys.) 2000 x 1006 x 85 mm 2000 x 1300 x 85 mm 1300 x 2000 x 85 mm Powierzchnia brutto 2,01 m 2 2,60 m 2 2,60 m 2 Powierzchnia czynna apertury 1,79 m 2 2,35 m 2 2,35 m 2 Powierzchnia absorbera 1,80 m 2 2,36 m 2 2,36 m 2 Masa 35 kg 42 kg 42 kg Pojemność wodna 1,3 litrów 1,7 litrów 2,1 litrów Absorber Harfowy układ rur miedzianych ze spawaną ultradźwiękowo pokrywaną wysokoselektywnie blachą aluminiową Powłoka Miro-Therm (pochłanianie maks. 96 %, straty ok. 5 % ± 2 %) Oszklenie Bezpieczne szkło hartowane, przepuszczalność ok. 92% Izolacja cieplna Wełna mineralna 50 mm Maks. spadek ciśnienia przy 100 l/h 3,5 mbar 3,0 mbar 0,5 mbar Zakres kąta ustawienia min. - maks. montaż na dachu i na dachu płaskim Zakres kąta ustawienia min. - maks. montaż w dachu Maks. temperatura stagnacji ok. 200 C Maks. ciśnienie robocze 6 bar Kolektory są odporne na przestoje i przebadane pod kątem odporności na szok termiczny. Minimalny poziom wydajności kolektora ponad 525 kwh/m 2 przy 40% pokryciu, (lokalizacja w Würzburgu) Dane techniczne ROTEX HPconvector Grzanie i chłodzenie 1. Temperatura przepł. wody = 45 C/ temp. powrotu = 40 C/ prędkość wentylatora - średnia 2. Temperatura przepł. wody = 7 C/ temp. powrotu = 12 C/ prędkość wentylatora - średnia 3. Temperatura przepł. wody = 18 C/ temp. powrotu = 23 C/ prędkość wentylatora - średnia Typ RFWXV15AVEB RFWXV20AVEB Moc Grzanie 45 C 1 kw 1,5 2,0 Chłodzenie 7 C 2 kw 1,2 1,7 Chłodzenie 18 C 3 kw 0,3 0,4 Wymiary Wy/Sz/Gł mm 600/700/1200 Waga kg 15 Strumień przepł. powietrza m 3 /h 3,8 5,9 Poziom ciśnienia akustycznego wydajność wysoka/średnia/niska db(a) Czynnik chłodniczy woda Zasilanie 1 /230V/50Hz Przyłącze instalacji przewód wody/ przewód kondensatu mm 12,7 / 20 [ 19 ]

20 Całoroczny komfort: ogrzewanie zimą, przyjemne chłodzenie latem Nowy trend w ogrzewaniu: ogrzewanie zimą i chłodzenie latem z wykorzystaniem odnawialnego źródła energii Tylko marka ROTEX: ROTEXComfort kompletna instalacja od jednego dostawcy! Produkcja ciepła Dystrybucja ciepła Pompa ciepła powietrze-woda Instalacja solarna ROTEX Solaris Instalacja ogrzewania podłogowego ROTEX Monopex HP convector - konwektor wentylatorowy ROTEX Dodatkowe informacje dostępne są pod adresem: ROTEX /2011 Producent zastrzega sobie prawo do zmian w programie sprzedaży. Ulotka nie stanowi oferty w rozumieniu Kodeksu Cywilnego. Daikin Airconditioning Poland Sp. z o.o. nie odpowiada za błędy składu lub druku, zdjęcia produktów nie są dokładnym odzwierciedleniem rzeczywistości. Dystrybutorem produktów marki ROTEX w Polsce jest firma: Daikin Airconditioning Poland Sp. z o.o. ul. Taśmowa 7, Warszawa tel: , fax:
