1 Zał. nr 2 do umowy nr. OPIS TECHNICZNY Remont Komory Żelbetowej przy Zbiornikach Wzgórze Wandy Sporządził Sprawdził Rok 2017 Strona 1 z 8

2 Spis zawartości części technicznej: 1. Opis przedmiotu zamówienia. 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia Wymagania dotyczące spraw formalno-prawnych Wymagania dotyczące przygotowania terenu budowy Wymagania dotyczące zagospodarowania terenu. 3. Warunki odbioru robót. 4. Inne informacje dotyczące przedmiotu zamówienia 5. Szkic poglądowy Strona 2 z 8

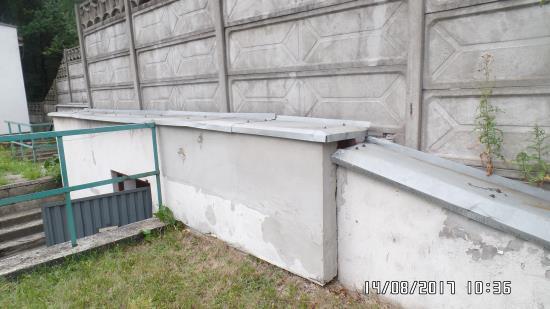

3 1. Opis przedmiotu zamówienia Przedmiotem zamówienia jest remont Komory Żelbetowej przy Zbiornikach Wzgórze Wandy polegającym na remoncie pokrycia dachowego i zabezpieczeniu przeciwwilgociowym ścian Adres: ; Katowice, ul. Wzgórze Wandy Nr ewidencyjny obiektu: II Opis obiektu: Powierzchnia zabudowy: 52,30 m 2 Kubatura: 150,00 m 3 Ilość kondygnacji: nadziemne częściowo nad terenem podziemne 2 Fundamenty żelbetowe, ściany i strop żelbetowy, Strop: żelbetowy Dach : prefabrykowane płyty żelbetowe, pokrycie papą Schody zewnętrzne betonowe, wewnętrzne drabiny stalowe Zakres zamówienia obejmuje: Wykonanie na stropie z płyt żelbetowych zadaszenia z bali i płyt OSB pokrytych papą termozgrzewalną, z blaszanymi obróbkami, i rynną, wypełnienie przestrzeni pod tym dachem wełną mineralną - szczegóły w załączniku. - powierzchnia dachu [m 2 ]: 4,50 x 6,80 = - powierzchnia obróbek blacharskich o szerokości 60cm 0,6x(6,80+4,50) x2 = 0,6 x (6,80 + 2,2) = - długość rynny fi 120mm plus sztucer, plus kolano, plus rura dł. 1m 6,80 - zerwanie pozostałości przyklejonej papy [m 2 ] 4,50 x 6,80 x 80% = - wykonanie izolacji przeciwwilgociowej stropu przez smarowanie dachu betonowego upłynnionym lepikiem [m 2 ] 4,50 x 6,80 x 1,20% = - wykonanie izolacji termicznej stropu przez ułożenie wełny mineralnej o grubości średniej 20cm [m 2 ] 4,50 x 6,80 x 1,20% = Wykonanie izolacji przeciwwilgociowej i termicznej z płyt styropianowych pionowych ścian części nadziemnej na głębokość 1m - wykop ręczny z odkładem ziemi [m 3 ] 0,45 x 0,80 x (4,50+6,80) - wykonanie izolacji przeciwwilgociowej ścian pionowych betonowych do głębokości 1m. [m 2 ] 1,0 x (4,5+6,8) = Strona 3 z 8

4 - przyklejenie izolacji termicznej z płyt styrodurowych gr 5cm [m 2 ] 1,0 x (4,5+6,8) = - ułożenie ochronnej folii kubełkowej na styropianie [m 2 ] 1,0 x (4,5+6,8) = - zasypanie ręczne wykopu z ubiciem warstwami [m 3 ] 0,45 x 0,80 x (4,50+6,80) Wymiana wrót wejściowych stalowych na.wrota ciepłochronne. - wykucie istniejących futryn stalowych ze ścian betonowych Sztuk 1 wymiary 2,0 x 1,20 - zabudowanie nowych stalowych ocieplonych wrót wejściowych 2,0 x 1, Naprawa uszkodzeń istniejącej warstwy ocieplenia przez uzupełnienie pianką poliuretanową szczelin, przyklejenie siatki i uzupełnienie tynku cienkowarstwowego z powiązaniem z tynkiem istniejącym i malowanie całej powierzchni ściany frontowej. - ostrożne zeskrobanie istniejącego tynku przy krawędziach uszkodzeń i uzupełnienie tynku w nawiązaniu z istniejącym [m 2 ] 0,3 x0,4 x 4 = - malowanie istniejącego tynku cienkowarstwowego 7,0 x 1,22 + 5,5 x 1,22 x 0,5 + 2,1 x 5,0 3,2 x 2,1 x 0,5 = 2,15 x 1,22 = Wykonanie nowej obróbki blacharskiej attyki ściany frontowej. - zerwanie istniejącej obróbki blacharskiej z murka attykowego 0,65 x (5,6 + 7,0 + 2,72) = - zabudowanie nowej obróbki blacharskiej murka attykowego 0,65 x (5,6 + 7,0 + 2,72) = 0,25 x (5,6 + 7,0 + 2,72) = - uszczelnienie złącza obróbek blacharskich z betonowym ogrodzeniem za pomocą masy trwale plastycznej dekarskiej [m] (5,6 + 7,0 + 2,72) = 6,80 + 2,20 = Malowanie betonowych ścian i stropu wnętrza komory. - oczyszczenie powierzchni z zacieków i łuszczącej się farby sufit 6,06 x 4,31 = ściany 2,12 x (6,06+4,31) x 2 1,12* 2,0 = - malowanie farbą białą emulsyjną powierzchni wewnętrznej sufit 6,06 x 4,31 = ściany 2,12 x (6,06+4,31) x 2 1,12* 2,0 = Naprawa stopni schodów betonowych i odnowienie powierzchni betonowej przy wejściu do komory. - podkucie i uzupełnienie uszczerbień schodów betonowych Szerokość 1,8m długość stopni 32 cm wysokość 18 cm 10 sztuk - czyszczenie powierzchni i malowanie farbą elewacyjną jak ścianę (5,0+2,1) x 0,3 + 2,9 x (1,8 + 5,0 x 0,5)= Strona 4 z 8

5 2. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia: 2.1. Wymagania dotyczące spraw formalno-prawnych Wykonawca zapewni pełnienie obowiązków Kierownika Robót przez osobę posiadającą właściwe kwalifikacje do kierowania robotami budowlanymi Zamawiający ustanowi Inspektora Nadzoru Inwestorskiego. Zamawiający przekaże Wykonawcy Dziennik Budowy zarejestrowany w GPW S.A. w Katowicach. Kierownik Robót jest zobowiązany do bieżącego prowadzenia Dziennika Budowy Ze względu na wykonywanie prac na czynnym zakładzie, należy zwrócić szczególną uwagę na prowadzenie robót w sposób nie powodujący zakłóceń i zagrożeń dla pracy zakładu Zamawiający udostępni Wykonawcy media konieczne do wykonania robót w miarę posiadanych możliwości. Rozliczenie należności za zużytą wodę, energie itp. nastąpi na podstawie aktualnego cennika obowiązującego u Zamawiającego Wykonawca zobowiązany jest do realizacji przedmiotu zamówienia zgodnie z umową, niniejszym opracowaniem. Wszelkie zmiany wymagają zgody Zamawiającego (Inspektora Nadzoru i Użytkownika) 2.2. Wymagania dotyczące przygotowania terenu budowy Wykonawca zobowiązany jest zaplanować, przygotować oraz wykonać wszystkie wymagane prace związane z przygotowaniem terenu budowy: Przygotować zaplecze budowy Zapewnić zasilanie placu budowy w niezbędne media Zapewnić pełnienie obowiązków Kierownika Robót przez osobę z właściwymi uprawnieniami budowlanymi Oznakować i zabezpieczyć teren budowy przed dostępem osób postronnych zgodnie z obowiązującymi przepisami oraz prowadzić roboty zgodnie z przepisami BHP i ppoż Zapewnić porządek na terenie budowy, bezpieczne korzystanie z terenu przylegającego do terenu budowy oraz utrzymanie budowy w stanie wolnym od przeszkód komunikacyjnych Zabezpieczyć obce instalacje i urządzenia na terenie budowy i w jej bezpośrednim otoczeniu przed ich zniszczeniem lub uszkodzeniem w trakcie prowadzenia robót Wykonawca jest zobowiązany do przyjęcia całkowitej odpowiedzialności od następstw i skutków prowadzonych robót, a szczególności w zakresie: Organizacji i wykonywania robót budowlanych Zabezpieczenia interesów osób trzecich Ochrony środowiska Warunków bezpieczeństwa i higieny pracy Warunków bezpieczeństwa ruchu drogowego związanego z budową. Strona 5 z 8

6 2.3. Wymagania dotyczące zagospodarowania terenu W trakcie prowadzenia robót budowlanych Wykonawca zobowiązany jest do stosowania się do następujących wymagań: Po zakończeniu robót budowlanych Wykonawca zobowiązany jest doprowadzić teren do stanu pierwotnego. 3. Warunki odbioru robót: 3.1. Zamawiający będzie wymagał, aby organizacja robót, jakość użytych wyrobów i jakość wykonania robót były na poziomie zgodnym z założeniami przyjętymi w niniejszym opracowaniu Zamawiający będzie kontrolował w tym zakresie działania Wykonawcy w trakcie bieżących kontroli wykonywanych robót budowlanych oraz odbiorów wykonanych elementów Zamawiający ustala następujące rodzaje odbiorów: Odbiór robót zanikających i ulegających zakryciu Komisyjny odbiór końcowy całości robót objętych umową Coroczne przeglądy gwarancyjne Ostateczny przegląd gwarancyjny przed upływem okresu gwarancji Sprawdzeniu i kontroli przez Zamawiającego będą podlegały m.in.: Zgodność prac z niniejszą częścią techniczną oraz jakość wykonanych prac Wnioski Wykonawcy na akceptację materiałów przewidzianych do zabudowy (zgodnie ze złożoną ofertą) z dołączeniem dokumentów określających parametry i właściwości wyrobów budowlanych zgodne z niniejszym opracowaniem Wnioski Wykonawcy na dopuszczenie do zabudowy materiałów (akceptację dostaw) dostarczonych przez Wykonawcę na plac budowy, z dołączeniem dokumentów potwierdzających parametry i właściwości wyrobów budowlanych oraz umożliwiających ich identyfikację Dokumenty umożliwiające identyfikację zastosowanych wyrobów budowlanych dostarczanych na plac budowy Przywrócenie terenu do stanu pierwotnego po wykonanych robotach Inne czynności mające wpływ na jakość i bezpieczeństwo robót Wykonawca jest zobowiązany do informowania Inspektora Nadzoru ze strony Zamawiającego o terminie odbioru robót zanikających lub ulegających zakryciu. Odbiory robót zanikających i ulegających zakryciu będą dokonywane przez Inspektora Nadzoru na podstawie pisemnego zgłoszenia w Dzienniku Budowy, w ciągu 3 dni od daty zgłoszenia i skutecznego powiadomienia Inspektora Nadzoru o terminie odbioru Do obowiązków Wykonawcy należy zorganizowanie i przeprowadzenie niezbędnych prób, badań i odbiorów lub uzupełnień dokumentacji powykonawczej, dla potwierdzenia właściwej jakości robót Na każdym etapie wykonywania robót Inspektor Nadzoru może zażądać od Wykonawcy przeprowadzenia dodatkowych badań w celu udokumentowania, że ich poziom jest zgodny z wymaganiami. Strona 6 z 8

7 3.8. Wykonawca w trakcie całego procesu budowy jest zobowiązany gromadzić dokumenty niezbędne do skompletowania dokumentacji powykonawczej budowy i udostępniać je na żądanie Zamawiającego Wykonawca jest zobowiązany do dostarczenia do Zamawiającego pełnej dokumentacji powykonawczej budowy razem ze zgłoszeniem o gotowości do odbioru końcowego robót w terminie określonym w umowie na wykonanie robót Dokumentacja powykonawcza powinna być skompletowana według poniższego wykazu i dostarczona do Zamawiającego w 3 kompletach (1 x oryginały i 2 x kopie): Umowa na wykonanie robót (z załącznikami) Protokół przekazania placu budowy Kopie stron Dziennika Budowy Oświadczenie Kierownika Robót o zakończeniu inwestycji Dokumentacja materiałowa zawierająca zatwierdzone przez Zamawiającego wnioski Wykonawcy, o zatwierdzenie oraz dopuszczenie do zabudowy wszystkich materiałów użytych do realizacji przedmiotu zamówienia, oraz dokumenty dopuszczające do powszechnego zastosowania na wszystkie wyroby budowlane użyte do realizacji przedmiotu zamówienia (zgodnie z art. 10 ustawy z dnia 07 lipca Prawo Budowlane Dz. U. nr 156 z 2006 r., poz oraz zapisami ustawy o wyrobach budowlanych z 16 kwietnia 2004 r. Dz. U. nr 92 z 2004 r., poz. 881 i aktów wykonawczych do w/w ustawy) oraz dokumenty umożliwiające identyfikację zastosowanych wyrobów budowlanych (zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodności wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym - Dz. U. nr 198z 004 r., poz. 2041) Dokumentacja fotograficzna lub filmowa zajętego terenu przed rozpoczęciem i po zakończeniu robót Protokoły przekazania odpadów do utylizacji przez koncesjonowany podmiot Protokoły przekazania odpadów złomu do GPW S.A Protokoły odbioru robót zanikających i ulegających zakryciu Dokument gwarancyjny określający zakres i warunki gwarancji oraz tryb i sposób usunięcia usterek w okresie gwarancji, wystawiony przez Wykonawcę i uzgodniony uprzednio z Zamawiającym Inne dokumenty wskazane przez Inspektora Nadzoru niezbędne dla udokumentowania zakresu robót, jakości i poprawności wykonanych prac oraz zabudowanych wyrobów budowlanych. Strona 7 z 8

8 4. Inne informacje dotyczące przedmiotu zamówienia Wszystkie prace należy wykonać zgodnie z aktualnymi przepisami prawnymi, Polskimi Normami oraz sztuką budowlaną. Wykonawca jest zobowiązany znać wszystkie przepisy prawne wydane przez władze państwowe jak i lokalne oraz inne regulacje prawne i wytyczne, które są w jakikolwiek sposób związane z prowadzonymi robotami i będzie w pełni odpowiedzialny za przestrzeganie tych przepisów, reguł i wytycznych w trakcie realizacji robót Przedmiary robót, o którym mowa w punkcie 1.2 pełnią tylko rolę pomocniczą przy wycenie robót. W wycenie robót Wykonawca (Oferent) powinien ująć koszt wszystkich prac, materiałów, czynności, badań i opłat niezbędnych dla prawidłowego i bezpiecznego wykonania robót oraz przywrócenia terenu do stanu pierwotnego Wykonawca przed złożeniem oferty, może przeprowadzić wizję lokalną. Wizję lokalną można przeprowadzić w dni robocze w godz , po wcześniejszym uzgodnieniu terminu. Osobą upoważnioną do kontaktowania się z Wykonawcami w celu przeprowadzenia wizji lokalnej jest kierownik Pan Krzysztof Rajca, telefon kontaktowy: (32) (kom.) Szkic poglądowy Ogrodzenie betonowe Komora schody Strona 8 z 8
