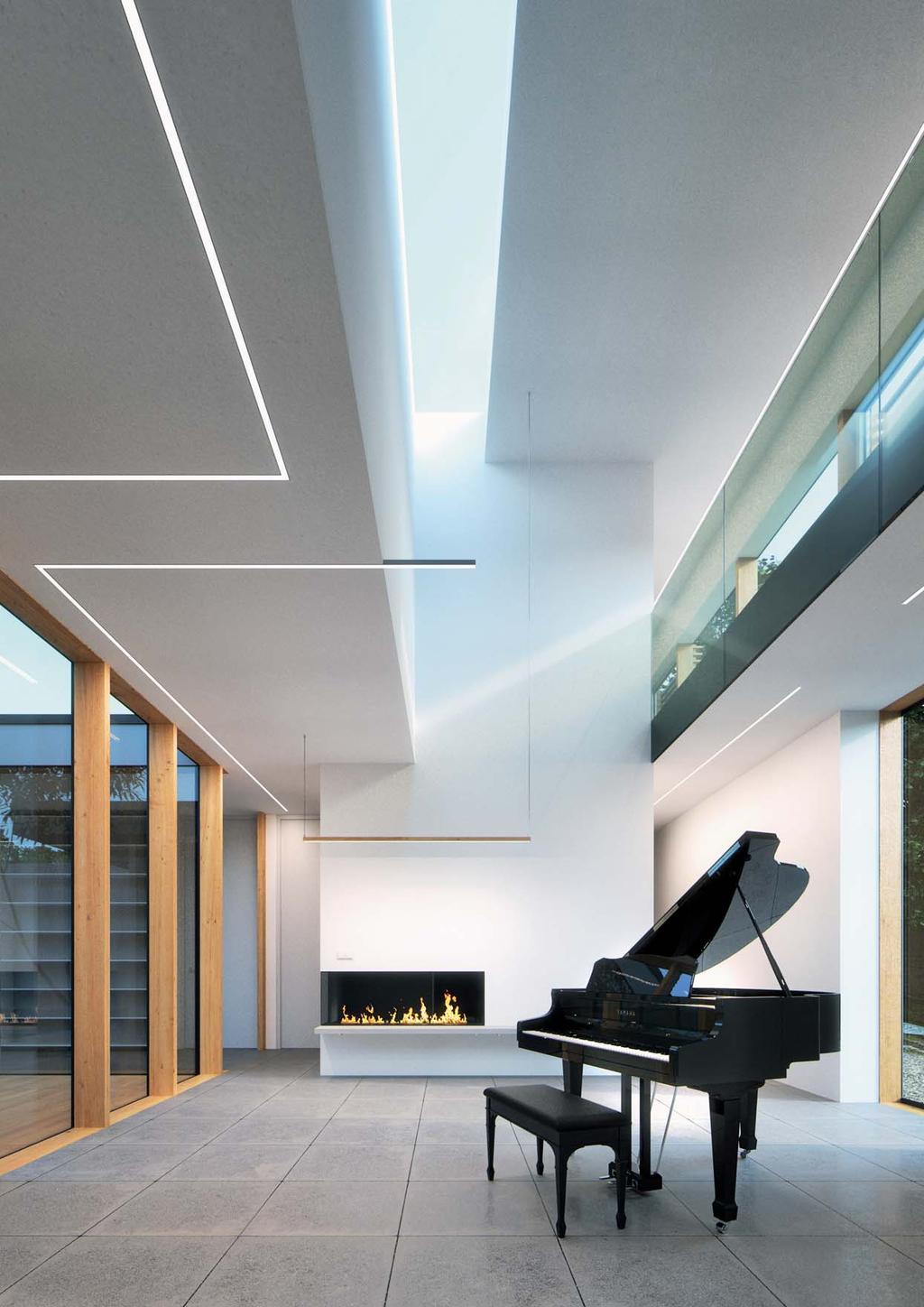

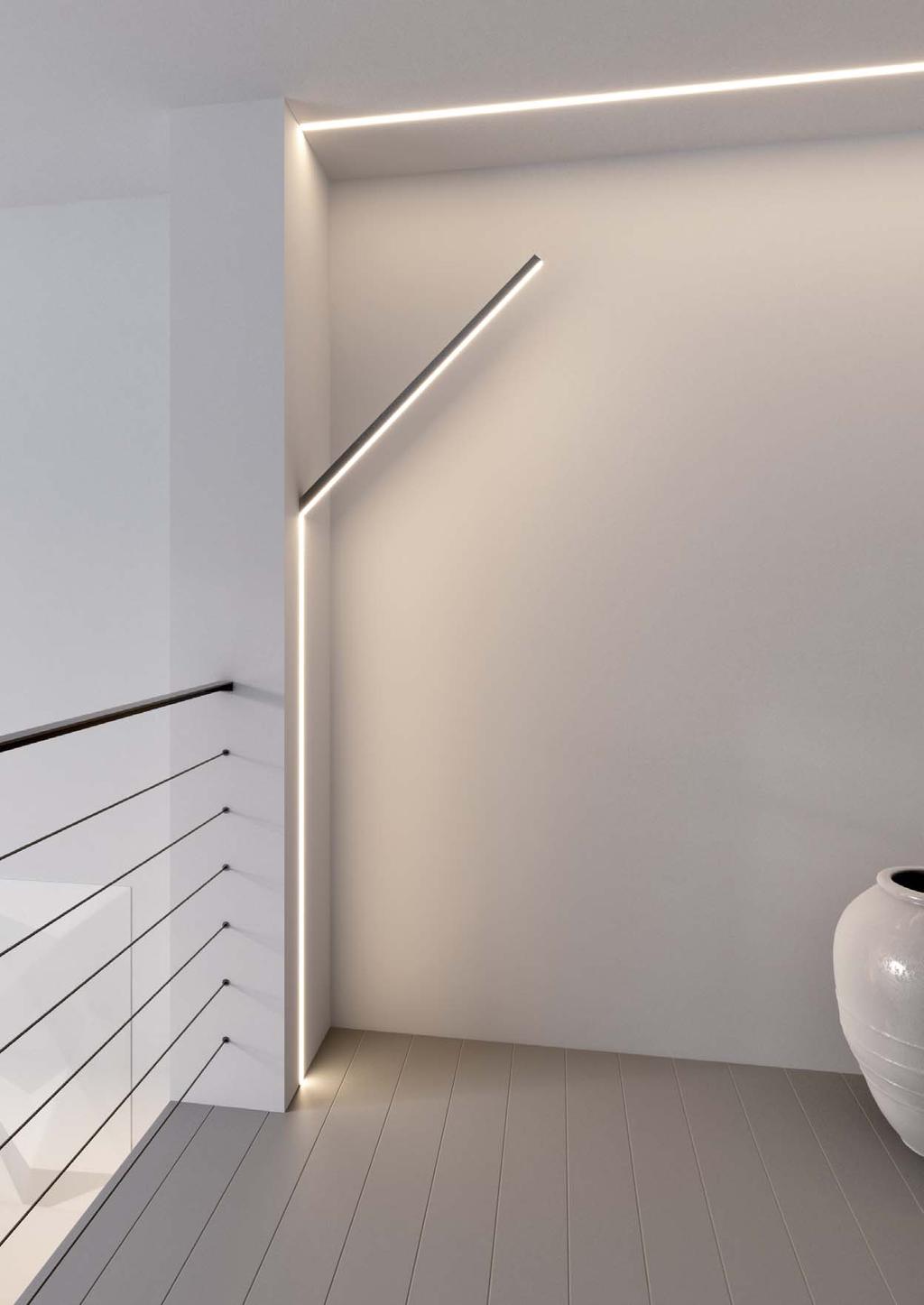

1 OPRAWY ARCHITEKTONICZNE LED LINIA ŚWIATŁA bez widocznych punktów LED ARCHITECTURAL LED FIXTURES LINE OF LIGHT without visible LED dots

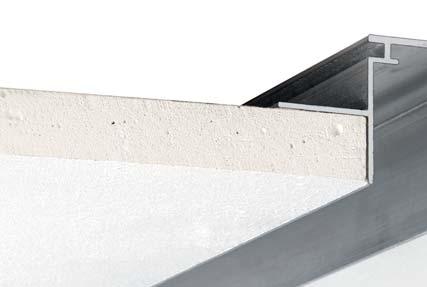

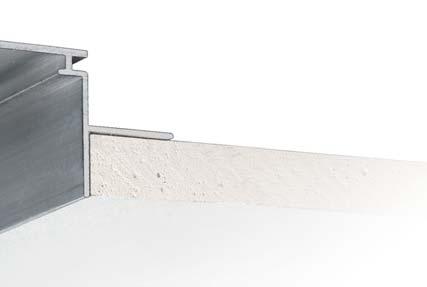

2 TEKNIK - V1, REF. B5555V1NA TEKUS - V1 REF. B6638V1NA PROFIL MONTAŻOWY BUDOWA PRECYZYJNYCH SZCZELIN (WPUSTÓW) Profil nieanodowany: długość: 1-2m (standard), 3m*, 3-6m**. MOUNTING EXTRUSION MAKING PRECISE GROOVES IN THE SURFACES Non anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. 66 mm (2.6 ) 30 mm (1.18 ) 66 mm (2.6 ) 30 mm (1.18 ) 28 mm (1.1 ) 22,5 mm (0.89 ) 14,5 mm (0.57 ) 28,5 mm (1.12 ) 15,9 mm 5/8 (0.62 ) 28 mm (1.1 ) 22,5 mm (0.89 ) 18,5 mm (0.73 ) 28,5 mm (1.12 ) TEKNIK-V1 TEKUS-V1 TEKNIK zaślepka / end cap TEKNIK zatrzask / clip

3 montaż profilu jednocześnie z konstrukcją nośną sufitu mounting the profile with the support structure of the ceiling karton gips drywall Sposób montażu profili TEKNIK-V1 / TEKUS-V1 oraz LOKOM Mounting of TEKNIK-V1 / TEKUS-V1 and LOKOM profiles 3

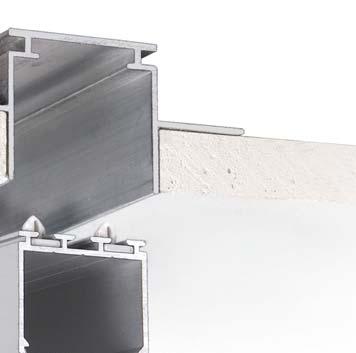

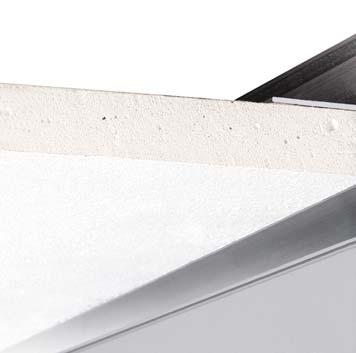

4 LOKOM REF. B5553ANODA TEKNIK-V1 / TEKUS-V1 click LOKOM SZYBKI MONTAŻ EFEKT LINII ŚWATŁA Idealną linię światła można uzyskać stosując osłonę LIGER 22 oraz dwa paski LED z diodami o rozstawie co 15mm. Profil anodowany: długość: 1-2m (standard), 3m*, 3-6m**. 26 mm (1.02 ) 24 mm (0.94 ) 19 mm (0.75 ) 24 mm (0.94 ) 25 mm (0.98 ) QUICK INSTALLATION LINE OF LIGHT EFFECT An ideal line of light can be obtained by using the special LIGER 22 cover along with two LED strips which have a 15 mm spacing of LEDs. Anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. 30 mm (1.18 ) HS 22 LOKOM zaślepka / end cap mleczna / frosted przezroczysta / transparent szara / gray metalizowana / metalized LINE OF LIGHT LIGER 22 TEKNIK zatrzask / clip mleczna / frosted MUN 22 mrożona / semitransparent

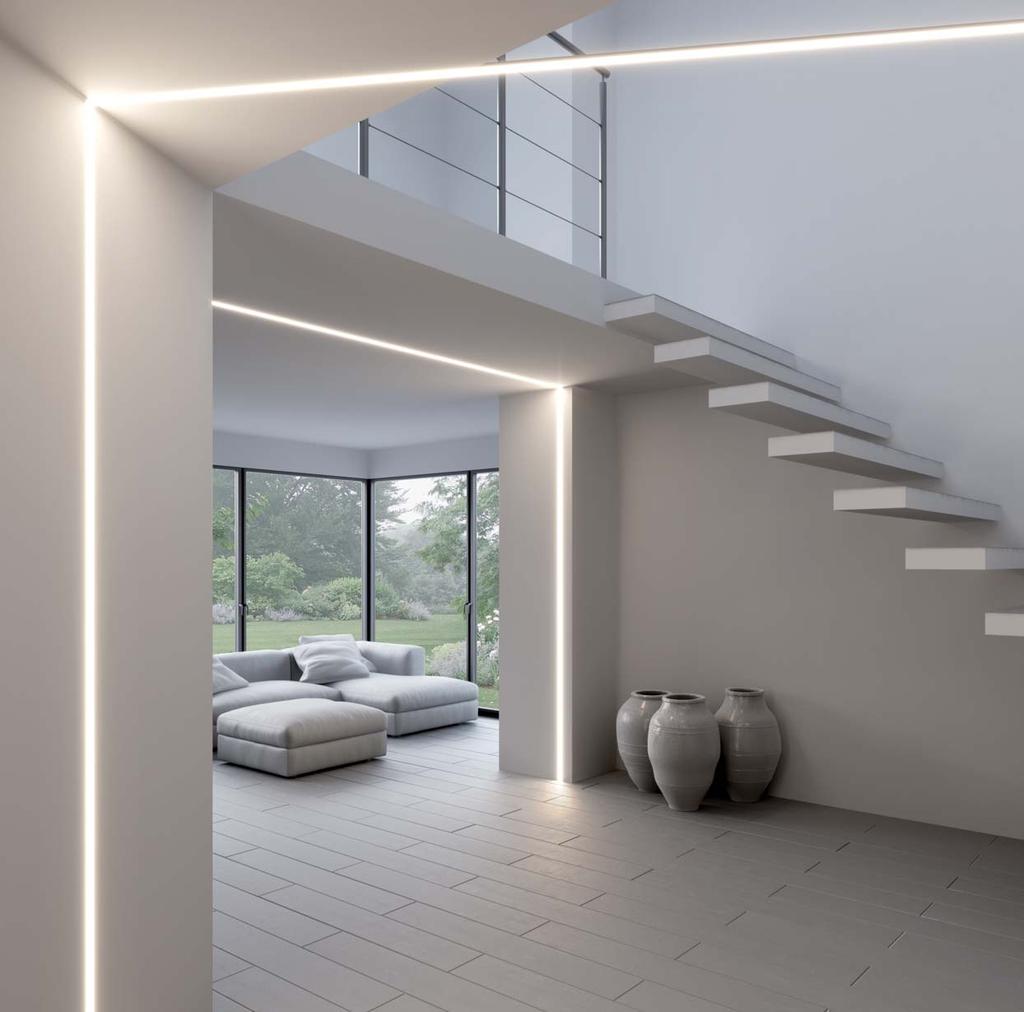

5 12VDC / 24VDC zatrzask TEKNIK TEKNIK clip 5

6 LARKO REF. B5552ANODA PROFIL DO WPUSTÓW EFEKT LINII ŚWATŁA Idealną linię światła można uzyskać stosując osłonę LIGER 22 oraz dwa paski LED z diodami o rozstawie co 15mm. Profil anodowany: długość: 1-2m (standard), 3m*, 3-6m**. 25 mm (0.98 ) 26 mm (1.02 ) 24 mm (0.94 ) 19 mm (0.75 ) 24 mm (0.94 ) EXTRUSION FOR GROOVES LINE OF LIGHT EFFECT An ideal line of light can be obtained by using the special LIGER 22 cover along with two LED strips which have a 15 mm spacing of LEDs. Anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. 46 mm (1.81 ) HS 22 LARKO zaślepka / end cap mleczna / frosted przezroczysta / transparent szara / gray metalizowana / metalized LINE OF LIGHT LIGER 22 KMA sprężyna mocująca / mounting spring mleczna / frosted MUN 22 mrożona / semitransparent

7 konstrukcja nośna sufitu support structure of the ceiling karton gips drywall 1. KMA KlusDesign 2. KlusDesign KlusDesign KlusDesign KlusDesign KlusDesign 3. montaż w poprzek konstrukcji sufitu wymaga dołożenia dystansowych pasków kartonowo-gipsowych mounting across the ceiling structure calls for the use of additional spacer bars 7

8 LESTO REF. B5551ANODA 26 mm (1.02 ) PROFIL DO WPUSTÓW EFEKT LINII ŚWATŁA Idealną linię światła można uzyskać stosując osłonę LIGER 22 oraz dwa paski LED z diodami o rozstawie co 15mm. Profil anodowany: długość: 1-2m (standard), 3m*, 3-6m**. 25 mm (0.98 ) 24 mm (0.94 ) 19 mm (0.75 ) 12 mm (0.47 ) EXTRUSION FOR GROOVES LINE OF LIGHT EFFECT An ideal line of light can be obtained by using the special LIGER 22 cover along with two LED strips which have a 15 mm spacing of LEDs. Anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. 51 mm (2.01 ) HS 22 mleczna / frosted przezroczysta / transparent LESTO zaślepka / end cap LINE OF LIGHT LIGER 22 KMA sprężyna mocująca / mounting spring mleczna / frosted MUN 22 mrożona / semitransparent

9 konstrukcja nośna sufitu support structure of the ceiling 1. karton gips drywall KMA KlusDesign 2. KlusDesign KlusDesign KlusDesign KlusDesign KlusDesign 3. dół profilu LESTO nie koliduje z konstrukcją nośną sufitu lub ścianki the bottom side of the LESTO profile does not interfere with the support structure of the ceiling or drywall 9

10 OPAC-30 REF. B6164ANODA UMOŻLIWIA MONTAŻ W SZCZELINACH O NIEPRECYZYJNYCH KRAWĘDZIACH I W PŁASZCZYZNACH O NIEWIELKIEJ GRUBOŚCI Profil anodowany: długość: 1-2m (standard), 3m*, 3-6m**. ALLOWS MOUNTING IN THE GROOVES OF IMPRECISE EDGES AND SURFACES OF SMALL THICKNESS Anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. 52 mm (2.05 ) 26 mm (1.02 ) 22 mm (0.87 ) 6 mm (0.24 ) 9,5 mm (0.37 ) KMA karton gips drywall klej montażowy mounting glue drewno, MDF itp. wood, MDF etc. HS 22 OPAC-30 zaślepka / end cap mleczna / frosted szara / gray przezroczysta / transparent metalizowana / metalized MUN 22 KMA sprężyna mocująca / mounting spring mrożona / semitransparent

11 KOZEL, KOZUS REF. B6454NA REF. B7823NA 26,8 mm (1.06 ) 20,7 mm (0.81 ) 24,2 mm (0.95 ) 24,5 mm (0.96 ) LINIA ŚWIATŁA BEZ WIDOCZNYCH ELEMENTÓW ALUMINIOWYCH PROFILU Idealną linię światła można uzyskać stosując osłonę LIGER 22 oraz dwa paski LED z diodami o rozstawie: KOZEL - 15mm, KOZUS - 8,3mm. Profil nieanodowany: długość: 1-2m (standard), 3m*, 3-6m**. 66,8 mm (2.63 ) KOZEL 26,8 mm (1.06 ) 15,9 mm 5/8 (0.62 ) 24,2 mm KlusDesign LINE OF LIGHT WITH KlusDesign NO ALUMINUM ELEMENTS KlusDesign KlusDesign KlusDesign (0.95 ) KlusDesign OF THE EXTRUSION SHOWING An ideal line of light can be obtained by using the special LIGER 22 cover along with two LED strips with: KOZEL - 15mm spacing, KOZUS - 8,3mm spacing of LEDs. Non anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. 13,7 mm (0.53 ) 66,8 mm (2.63 ) KOZUS 17,5 mm (0.69 ) HS 22 mleczna / frosted przezroczysta / transparent KOZEL zaślepka / end cap LINE OF LIGHT LIGER 22 KOZUS zaślepka / end cap mleczna / frosted MUN 22 mrożona / semitransparent

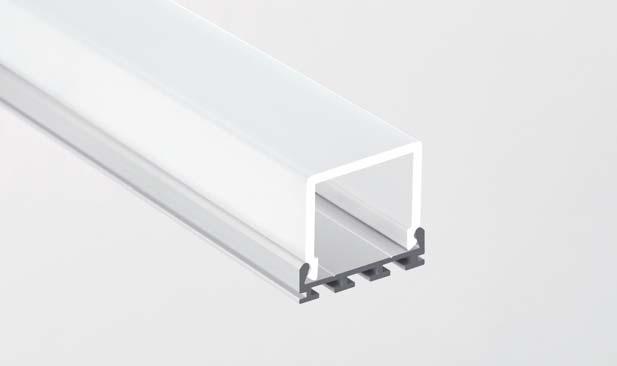

12 LIPOD REF. B5554ANODA EFEKT LINII ŚWATŁA Idealną linię światła można uzyskać stosując osłonę LIGER 22 oraz dwa paski LED z diodami o rozstawie co 15mm. Profil anodowany: długość: 1-2m (standard), 3m*, 3-6m**. LINE OF LIGHT EFFECT An ideal line of light can be obtained by using the special LIGER 22 cover along with two LED strips which have a 15 mm spacing of LEDs. Anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. 24,5 mm (0.96 ) 26 mm (1.02 ) 24 mm (0.94 ) 19 mm (0.75 ) A. karton gips / drywall B. karton gips / drywall C. podwieszany sufi t Armstronga / Armstrong drop ceiling GP podkładki plastic bases REF HS 22 LIPOD zaślepka / end cap mleczna / frosted przezroczysta / transparent szara / gray metalizowana / metalized LINE OF LIGHT LIGER 22 GP sprężyna mocująca / mounting spring mleczna / frosted MUN 22 TEKNIK zatrzask / clip podkładki plastic bases mrożona / semitransparent

13 GIZA REF. B5556ANODA UNIWERSALNE ZASTOSOWANIE Profil anodowany: długość: 1-2m (standard), 3m*, 3-6m**. UNIVERSAL APPLICATION Anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. 26 mm (1.02 ) 24 mm (0.94 ) 4 mm (0.16 ) A. karton gips / drywall B. karton gips / drywall C. podwieszany sufit Armstronga / Armstrong drop ceiling GP podkładki plastic bases REF HS 22 mleczna / frosted przezroczysta / transparent GIZA zaślepka / end cap MUN 22 GP sprężyna mocująca / mounting spring mrożona / semitransparent TEKNIK zatrzask / clip podkładki plastic bases

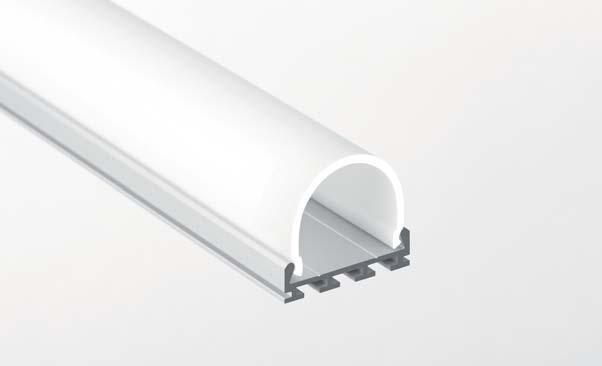

14 GIP REF. B4574ANODA UNIWERSALNE ZASTOSOWANIE Profil anodowany: długość: 1-2m (standard), 3m*, 3-6m**. 7,5 mm (0.3 ) 26 mm (1.02 ) 24 mm (0.94 ) UNIVERSAL APPLICATION Anodized extrusion: length: 1-2m (standard), 3m*, 3-6m**. A. B. C. karton gips / drywall karton gips / drywall podwieszany sufit Armstronga / Armstrong drop ceiling GP podkładki plastic bases REF G-L mleczna / frosted przezroczysta / transparent GIP-L zaślepka / end cap G-K mleczna / frosted GIP-K zaślepka / end cap przezroczysta matowa / transparent matt GP sprężyna mocująca / mounting spring TEKNIK zatrzask / clip podkładki / plastic bases

15 akcesoria opcjonalne / optional accessories LIPOD zaślepka / end cap LIPOD zaślepka / end cap KOMPENSA L zaślepka / end cap KOMPENSA K zaślepka / end cap G-L G-K dla profili / for extrusions: LOKOM, LARKO, LESTO, OPAC-30, KOZEL, KOZUS, LIPOD, GIZA G-L G-K mleczna / frosted przezroczysta / transparent mleczna / frosted mrożona / semitransparent mrożona / semitransparent kompensa L zaślepka / end cap kompensa K zaślepka / end cap pasuje do osłonki G-L / suitable for G-L cover pasuje do osłonki G-K / suitable for G-K cover dla profilu / for extrusion: GIZA GIL zaślepka / end cap GIZAT zaślepka / end cap pasuje do osłonki G-L / suitable for G-L cover pasuje do osłonki G-K / suitable for G-K cover GIL-MET zaślepka / end cap GIZAT-MET zaślepka / end cap pasuje do osłonki G-L / suitable for G-L cover pasuje do osłonki G-K / suitable for G-K cover
