1 ZAMOCOWANIA OGÓLNE I RAMOWE / CHEMIA BUDOWLANA beton gazobeton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA str. Kołki uniwersalne UNO z wkrętem Kołki rozporowe FIX z kołnierzem z wkrętem z łbem stożkowym 15 þ 17 þ Kołki rozporowe FIX z kołnierzem i z hakami Kołki rozporowe FIX bez kołnierza z wkrętem z łbem stożkowym Kołki rozporowe FIX bez kołnierza i z hakami Kołki rozporowe FIX bez kołnierza z wkrętem z łbem sześciokątnym Kołki rozporowe uniwersalne z wkrętem z łbem stożkowym Kołki rozporowe uniwersalne z hakami Komplety do montażu stopnic schodowych LSB i LSM Komplety do mocowania umywalki KPU Komplety do mocowania muszli toaletowej KPM Kołki stalowe do gazobetonu 17 þ 18 þ 18 þ 18 þ FF1 Kołki ramowe 25 þ Kołki ramowe z długą strefą rozporukds, KD, KDT 27 þ Kołki ramowe z krótką strefą rozporu KKS, KKD i KKT 29 þ Wkręty hartowane WHS i WHO 31 þ Kotwy do ościeżnic i zaślepki 32 þ RPP-FIX Klej do styropianu Styrofix 32 Emulsje gruntujące 32 Pistolet do pian 32 Czyścik do nieutwardzonej piany PUR 32 Piany montażowe wężykowe i pistoletowe RPS i RPP 33 þ Silikony

2 ZAMOCOWANIA DO SUCHEJ ZABUDOWY WNĘTRZ beton gazobeton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa dykta sklejka drewno stal blacha ITB ETA str. Wkręty fosfatowane FS z łbem trąbkowym do metalu 37 Wkręty fosfatowane FT z łbem trąbkowym do drewna 37 Wkręty fosf. FSC i FTC z łbem trąbkowym na taśmach 37 Wkręty fosfatowane WS z łbem trąb. samowiercące do met. Wkręty fosfatowane WS z łbem walcow. samowiercące Kołki do wbijania FX z gwoździem stalowym Kołki do wbijania FX z gwintem M6 Kołki do wbijania ZN-AL z gwoździem stalowym KMW Kołki do wbijania z przedłuż. strefą rozporową KWD þ 41 þ 42 þ 43 Kołki wkręcane typu DRA 43 SM Śruby MOLLY 44 Osadzaki do śrub MOLLY 44 SPO Kotwy rozkładane typu PARASOL 45 Kołki rozprężne typu BIGIPS 45 Kotwa rozprężna KTS z hakiem 46 Tuleja mosiężna TMS z hakiem 46 þ Kotwa opaskowa SRS z oczkiem sufitowym Kotwy Z-KSP do sufitów podwieszanych Kołek GS do wbijania stalowy 47 þ Wieszaki, łączniki, noniusze, zestawy do mocowania ościeżnic 47 Listwy i naroża ochronne 49 Listwy i naroża ochronne 50 Taśmy GKT 50 2

3 ZAMOCOWANIA TERMOIZOLACJI FASADOWYCH str. beton monolityczny bloki betonowe cegła pełna cegła silikatowa kamień cegła dziurawka cegła kratówka pustak silikatowy pustak ceramiczny bloki z bet. lekkiego pustak na b. keramzytu gazobeton drewno płyty drewnopoch. sklejka ITB ETA Łączniki KI þ Łączniki KI-10M 54 þ þ Łączniki KI-10N 55 þ Łączniki KI-10NS 56 þ Łączniki TFIX-8M 57 þ Kołnierze dociskowe typu KWL 58 þ þ Zamocowania termoizolacji fasadowych w workach 58 þ Kołnierze dociskowe typu KC 59 þ Łączniki MKI 60 þ Łączniki KIK 61 KES Zatyczki styropianowe 61 KFS Frez do styropianu 61 Podkładki dystansowe 61 Łącznik do profili cokołowych Haki rusztowaniowe HR 61 Kołki rozporowe HRK 61 Łącznik do murów 61 Kotwy wbijane typu KWB Kołki rozporowe KRK do kotew KWB 62 Kołki rozporowe NKRK do KWB 62 Kotwy do wkręcania KWK 62 Kotwy typu L 63 Kotwy typu MULTI 63 Elementy wentylacyjne do ścian trójwarstwowych Kołnierz dociskowy z wykraplaczem Adapter do wkręcania kotew KWK

4 ZAMOCOWANIA IZOLACJI DACHOWYCH beton gazobeton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA str. Tuleje tworzywowe GOK 67 þ þ Tuleja tworzywowa z domocowaniem GOK-PLUS Podkładka owalna typ głęboki z termoizolacją Podkładki typ płaski bez termoizolacji WO Łącznik samogwintujący do blach o grubości do 0,9 mm WX Łącznik samowiercący do blach o grubości do 2,5 mm WB Łącznik samowiercący z łbem sześciokątnym WW Łącznik samogwintujący do drewna WBT Łącznik samogwintujący do betonu WCS Łącznik samogwintujący z łbem sześciokątnym do betonu K08L kołek rozporowy do kotwienia w podłożu betonowym 67 þ þ 68 þ þ 68 þ þ 70 þ þ 70 þ þ 72 þ þ 72 þ 72 þ þ 72 þ 73 þ þ Końcówki montażowe 73 Wiertła do betonu typ SDS+ 73 SDS adapter do wierteł stożkowych G-WB080 Wiertło stożkowe do betonu PE Polietylenowa folia izolacyjna 73 Adapter bit 73 Tabela doboru łączników dla odpowiedniej grubości izolacji poszycia dachowego 74 4

5 ZAMOCOWANIA SAMOWIERCĄCE beton gazobeton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA str. Łączniki samowiercące OD typu FARMER z podkładką EPDM Łączniki samowiercące OCW ZSZYWKI o zdolności przewiercania do 2,5 mm Podkładki EPDM 79 Nity aluminiowe ALF 79 Łączniki samowiercące OC o zdoln. przewiercania do 3 mm Łączniki samowiercące OC o zdoln. przewiercania do 5 mm Łączniki samowiercące OC o zdoln. przewiercania do 6 mm Łączniki samowiercące OC o zdoln. przewiercania do 8 mm Łączniki samowiercące ON i ONP o zdolności przewiercania do 12 mm Łączniki do montażu płyt warstwowych OC i ON Łączniki ocynkowane z łbem podkładkowym WF i WFS Podkładki z EPDM 87 Akcesoria uszczelniające þ 78 þ 81 þ 81 þ 81 þ 81 þ 83 þ 84 þ 86 Łączniki samowiercące nierdzewne ZSZYWKI OCWS o zdolności przewierc. do 2,5 mm Łączniki samowiercące nierdzewne ZSZYWKI OCWS o zdolności przewierc. do 3 mm Łączniki samowiercące nierdzewne OCS o zdolności przewiercania do 6 mm Łączniki samowiercące nierdzewne ONS o zdolności przewiercania do 12 mm Łączniki nierdzewne OCS i ONS do montażu płyt warstwowych Łączniki nierdzewne do montażu płyt warstwowych ODWS Uszczelki do dachów blaszanych i trapezowych 88 þ þ 88 þ þ 89 þ þ 90 þ þ 91 þ 92 þ þ 93 Uszczelki uniwersalne 94 Samoprzylepne polietylenowe taśmy uszczelniająco- -izolacyjne 94 Akcesoria do urządzeń samowiercących

6 TECHNIKI WSTRZELIWANE str. beton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA Osadzak prochowy PATron 96 Akcesoria eksploatacyjne do osadzaka PATron 96 Amunicja na paskach plastikowych 96 Smar do osadzaka PATron 96 Gwoździe na taśmie i pojedyncze do betonu i stali 97 Osadzak gazowy SC40 98 Gwoździarka gazowa WW90CH 99 Gwoździe i gaz do gwoździarki WW90CH w kartonach 99 Sztyfciarki gazowe A2064 & B Pneumatyczna gwoździarka do łączników ciesielskich 38 mm 101 Pneumatyczne gwoździarki konstrukcyjne PNP-130 i PN Pneumatyczne gwoździarki bębnowe 103 Gwoździe do gwoździarek bębnowych 103 Kompresory 104 Osadzaki prochowe SPIT 105 Gwoździe do osadzaków prochowych SPIT Amunicja do osadzaków prochowych SPIT Wiązarka do zbrojeń SP-MAX 106 Drut do wiązarek SP-MAX- RB395 i SP-MAX-RB

7 KOTWY CHEMICZNE I MECHANICZNE beton gazobeton pustak spękany kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA str. Ampułki chemiczne R-CAS-V 115 þ þ Ampułki chemiczne R-HAC-V 117 þ þ Kotwy chemiczne R-KEX 119 þ Kotwy chemiczne R-KEM+ 121 þ þ Kotwy chemiczne R-KER 124 þ System dozowania żywicy CFS+ 127 Żywica winyloestrowa bez styrenu RV þ Żywica poliestrowa RP þ þ Żywica poliestrowa bez styrenu RM þ þ System wzmacniania wielkiej płyty COPY-ECO 134 þ Pręty gwintowane R-STUDS 135 þ þ Tuleje z gwintem wewnętrznym 136 þ Profesjonalne dozowniki do żywic Nasadki i adapter SDS MAX Tuleje siatkowe, kapturki, wyciory, pompka 137 Kotwy opaskowe R-XPT, R-XPT-HD i R-XPT-A4 139 þ þ Kotwy opaskowe R-HPT 141 þ Kotwy do najwyższych obciążeń Safetyplus Kotwy uniwersalne Rawlbolt Stalowe tuleje rozprężne R-DCA i R-DCL Pobijaki do tulei rozprężnych R-DCA i R-DCL 145 þ 147 þ 153 þ þ 154 Kotwy opaskowe SR i SRS 155 þ Kotwy tulejowe KT i KTS 157 þ Mosiężne tuleje rozprężne TM

8 AKCESORIA METALOWE beton gazobeton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA str. Pręty gwintowane 160 Nakrętki przedłużane 160 Łączniki ocynkowane z łbem podkładkowym Specjalne wkręty hartowane z łbem stożkowym Wkręty hartowane z łbem stożkowym Wkręty do drewna z łbem sześciokątnym Wkręty do drewna z powłoką organiczną typ DS (DECKING SCREWS) Wkręty dwugwintowe 164 Wkręty konfirmat z wgłębieniem imbusowym 164 Gwoździe gładkie DIN 1151B 165 Gwoździe hartowane 165 Gwoździe papowe DIN 1160A 165 Gwoździe skrętne walcowane DIN 68163A Gwoździe pierścieniowe DIN 68163K Gwoździe ciesielskie, pierścieniowe Podkładka ocynkowana do gwoździ papowych Skoble ocynkowane 166 Łańcuchy 167 Liny stalowe 167 Liny plecione polipropylenowe 167 Liny elastyczne 167 Akcesoria linowe 168 Śruby napinające 170 8

9 ŁĄCZNIKI CIESIELSKIE, WSPORNIKI OGRODOWE I ZAWIASY str. beton beton spękany pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA Taśmy perforowane D-BP 173 þ Wsporniki belek wew. i zew. D-WB, D-WC, D-WD Złącza krokwiowopłatwiowe ZD-SP, D-SP-LP 173 þ 175 þ Złącza płaskie D-LP 176 þ Płytki perforowane D-PP 176 þ Złącza kątowe D-LX, D-LA 177 þ Złącze typu T D-T 177 þ Płytki łącznikowe plus D-LWG 178 þ Kątowniki belkowe nierównoramienne D-KB Złącza kątowe równoramienne plus D-ZK 178 þ 179 þ Złącza kątowe uniwersalne D-ZU 179 þ Kątowniki belkowe równoramienne D-MI, D-MK, D-KF, D-KP Złącza kątowe równoramienne D-ZN Złącza kątowe równoramienne 135 plus D-ZS 180 þ 182 þ 182 þ Złącze kątowe regulowane D-ZKR 183 þ Gwoździe pierścieniowe ciesielskie D-I 183 Płytki zębate dwustronne D-ED 183 Kątowniki równoramienne D-KN 184 þ Kątowniki belkowe równoramienne typ szeroki D-MS 184 Podpórki łat dachowych D-PD 184 Wporniki słupa ze stopą D-TB, D-TU 185 Wsporniki słupa do zabetonowania D-TC, D-TCR, D-TL, D-TA 185 Wsporniki słupa wbijane D-TD 186 Okucie pergoli D-OP 186 Zawiasy

10 BLISTRY I WORKI beton gazobeton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA str. Kołki uniwersalne UNO 190 þ Nylonowe kołki ramowe 190 Wkręty fosfatowane do metali i drewna Wkręty fosfatowane samowiercące Nylonowe kołki do wbijania 191 þ Kołki gumowe z gwintem metrycznym (RAWLNUT) Kołki wbijane do płyt gipsowo-kartonowych Nylonowe kołki wkręcane typu DRA Kołki rozprężne do płyt gipsowo-kartonowych Śruby kotwiące Molly 191 Wkręty samowiercące FARMER ocynk. z podkładką EPDM do montażu blach do konstr. drewnianych i metal. Wkręty samogwintujące z łbem walcowym wypukłym Wkręty z łbem podkadkowym do cienkich blach Wkręty z łbem stożkowym z gwintem grubozwojowym Wkręty samowiercące z łbem stożkowym z gwintem drobnozwojowym Wkręty samowiercące z łbem podkładkowym do cienkich blach i drewna 192 þ Wkręty do okuć meblowych 193 Wkręty hartowane PREMIUM do drewna i PCV Wkręty do drewna typu DS z powłoką organiczną (DECKING SCREWS) Żywica poliestrowa bez styrenu R-KEM+ 194 þ 10

11 BLISTRY I WORKI beton gazobeton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA str. Kołki rozporowe uniwersalne 195 Kołki rozporowe FIX 196 Komplety do zamocowania umywalki Komplety do zamocowania muszli toaletowej Komplety do montażu stopnic drewnianych Kołki ramowe 198 þ Kołki wbijane do szybkiego montażu Kołki do wbijania ZN-AL z gwoździem stalowym Kotwy rozprężne tulejowo-trzpieniowe Kotwy rozprężne do montażu ościeżnic Wkręty hartowane do mocowanie oscieżnic 199 þ 199 þ 200 þ 200 þ 200 þ Kotwy rozprężne 200 þ Wkręty fosfatowane 201 Kołki wkręcane typu DRA 202 Śruby kotwiące typu MOLLY 202 Kołki rozprężne typu BIGIPS 203 Kotwy rozprężne typu PARASOL 203 Wkręty hartowane z łbem z nacięciem PZ2 204 Wkręty do blach 204 Wkręty samowiercące z podkładka EPDM Wkręty samogwintujące do blach z łbem walcowym, ocynkowane 205 þ 205 Haki i wkręty hakowe 206 Wkręty typu KONFIRMAT 206 Wkręty do metalu z łbem stożkowym

12 BLISTRY I WORKI beton gazobeton pustak kamień cegła cegła dziurawka gipsokarton płyta wiórowa sklejka drewno stal blacha tworzywa ITB ETA str. Podkładki i nakrętki 209 Gwoździe 207 Akcesoria do montażu kabli 209 Ślizgacze i paski antypoślizgowe 209 Odbojniki drzwiowe 209 Akcesoria linowe 209 Zestawy MAJSTERKOWICZ 210 Obejmy ślimakowe 210 Zasuwy 210 Kołki stalowe do gazobetonu 210 Kołki meblowe 210 Kołki rozporowe FIX 211 Kołki do wbijania 211 þ Wkręty fosfatowane 211 þ MIX kołków rozporowych FIX 212 MIX kółków do wbijania 212 þ MIX gwoździ

13 ZAMOCOWANIA OGÓLNE

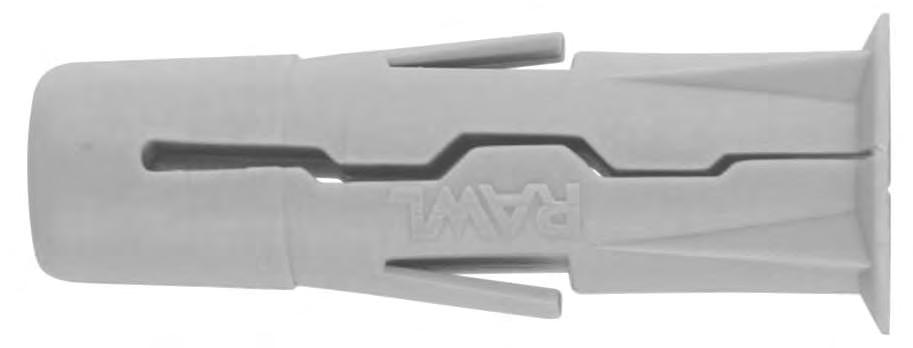

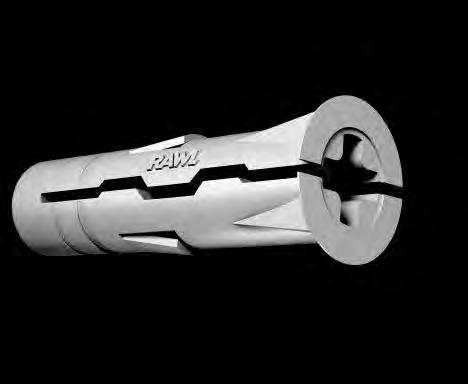

14 ZAMOCOWANIA OGÓLNE UNO KOŁEK UNIWERSALNY OPIS: Uniwersalny kołek wykonany z wysokiej jakości polipropylenu lub nylonu. Możliwy do stosowania w niemal wszystkich materiałach budowlanych. Unikalny sposób pakowania pozwala na szybki dobór odpowiedniego wkrętu i wiertła do montażu kołka. 1 Przerwa u szczytu daje natychmiastowe rozszerzenie uścisku i pewność zamocowania 2 Specjalne wypustki zapewniają stabilność kołka w otworze 3 Specjalne skrzydełka zapobiegają wypadaniu i rotacji kołka 4 Unikalny zygzakowaty kształt gwarantuje idealne rozszerzenie. 5 Wyręby o odpowiedniej długości zapewniają utrzymanie w materiale 6 Centralne wyjście wkręta zapewnia równomierne rozpieranie kołka i utrzymanie w materiale. 14

15 ZAMOCOWANIA OGÓLNE UNO KOŁEK UNIWERSALNY WSZYSTKIE Polyprolylen Nylon (szary) mm mm mm szt. blister UNO-YEL-96-C R-UNO-YEL-96N UNO-RED-48-C R-UNO-RED-48N UNO-RED-96-C R-UNO-RED-96N UNO-BRN-48-C UNO-BLU-40-C R-UNO-BLU-40N UNO-BLU-80-C R-UNO-BLU-80N UNO-GRY-40-C R-UNO-GRY-40N UNO-GRY-80-C R-UNO-GRY-80N Ø10 szary Ø8 niebieski Ø7 brązowy Ø6 czerwony Ø5 żółty Polyprolylen Nylon (szary) mm mm mm szt. szt. UNO-K-05 R-UNO-N UNO-K-06 R-UNO-N UNO-K UNO-K-08 R-UNO-N UNO-K-10 R-UNO-N UNO KOŁEK UNIWERSALNY Z WKRĘTEM Z ŁBEM STOŻKOWYM UNO KOŁEK UNIWERSALNY Z HAKIEM PROSTYM mm mm szt. szt. UNO UNO UNO UNO UNO UNO UNO UNO UNO UNO mm mm szt. szt. P-UNO-06K UNO KOŁEK UNIWERSALNY Z HAKIEM SUFITOWYM mm mm szt. szt. P-UNO-06S

16 ZAMOCOWANIA OGÓLNE d L PARAMETRY MONTAŻU Rozmiar ø5 ø6 ø7 ø8 ø10 Średnica kołka d [mm] Średnica otworu w podłożu d 0 [mm] Średnica otworu w elemencie mocowanym d fix [mm] Minimalna głębokość otworu h 0 [mm] [mm] Minimalna grubość podłoża h min [mm] NOŚNOŚĆ W [KN] Rozmiar ø5 ø6 ø7 ø8 ø10 [mm] BETON C20/25 [kn] [kn] [kn] CEGŁA PEŁNA 7.5 MPA [kn] [kn] [kn] BETON KOMÓRKOWY 600 MARKA 5 [kn] [kn] [kn] CEGŁA DZIURAWKA 15 MPA [kn] [kn] [kn] PUSTAK CERAMICZNY 15MPA [kn] [kn] [kn] PŁYTA G-K MIN MM [kn] [kn] [kn] NOŚNOŚĆ W [KG] Rozmiar ø5 ø6 ø7 ø8 ø10 [mm] BETON C20/25 [kg] [kg] [kg] CEGŁA PEŁNA 7.5 MPA [kg] [kg] [kg] BETON KOMÓRKOWY 600 MARKA 5 [kg] [kg] [kg] CEGŁA DZIURAWKA 15 MPA [kg] [kg] [kg] PUSTAK CERAMICZNY 15MPA [kg] [kg] [kg] PŁYTA G-K MIN MM [kg] [kg] [kg] SPOSÓB MONTAŻU 16

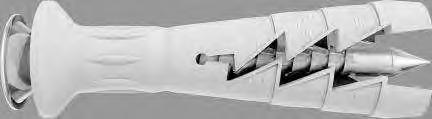

17 ZAMOCOWANIA OGÓLNE FIX KOŁKI ROZPOROWE MATERIAŁ: Kołek: poliamid PA 6.0 (Nylon) lub udaroodporny kopolimer polipropylenu PP Wkręt: stal ocynkowana galwanicznie ~10 µm. TYPOWE ZASTOSOWANIA: półki, szafki lampy, kinkiety obrazy, czujniki ruchu akcesoria łazienkowe, korytka elektryczne przełączniki elektryczne FIX Z KOŁNIERZEM KOSZULKA FIX Z KOŁNIERZEM Z HAKIEM PROSTYM Polypropylen PP Polyamid PA 6.0 (nylon) mm mm szt. szt. FIX-KK-06 FIX-NK FIX-KK-08 FIX-NK FIX-KK-10 FIX-NK FIX-KK-12 FIX-NK FIX-KK-14 FIX-NK Mega pack FIX-KK-06M FIX-NK-06M FIX-KK-08M FIX-NK-08M FIX-KK-10M FIX-NK-10M FIX-KK-12M FIX-NK-12M FIX-KK M FIX-NK M mm mm mm szt. szt. FIX-K-06K FIX-K-08K FIX-K-10K FIX-K-12K FIX Z KOŁNIERZEM Z HAKIEM SUFITOWYM FIX Z KOŁNIERZEM Z WKRĘTEM Z ŁBEM STOŻKOWYM mm mm mm szt. szt. FIX-K-06S FIX-K-08S FIX-K-10S mm mm mm szt. szt. FIX-K FIX-K FIX-K FIX-K FIX-K FIX-K FIX-K FIX-K FIX-K FIX-K FIX-K FIX-K FIX Z KOŁNIERZEM Z HAKIEM HUŚTAWKOWYM mm mm mm szt. szt. FIX-K-12H

18 ZAMOCOWANIA OGÓLNE FIX BEZ KOŁNIERZA KOSZULKA FIX BEZ KOŁNIERZA Z HAKIEM PROSTYM Polypropylen PP Polyamid PA 6.0 (nylon) mm mm szt. szt. FIX-K-05 FIX-N FIX-K-06 FIX-N FIX-K-08 FIX-N FIX-K-10 FIX-N FIX-K-12 FIX-N FIX-K-14 FIX-N Mega pack FIX-K-05M FIX-N-05M FIX-K-06M FIX-N-06M FIX-K-08M FIX-N-08M FIX-K-10M FIX-N-10M FIX-K-12M FIX-N-12M FIX-K M FIX-N M FIX-K M FIX-N M FIX BEZ KOŁNIERZA Z WKRĘTEM Z ŁBEM STOŻKOWYM mm mm mm szt. szt. FIX-05+* FIX FIX FIX FIX * FIX FIX FIX FIX * FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX mm mm mm szt. szt. FIX-06K FIX-08K FIX-10K FIX-12K FIX BEZ KOŁNIERZA ZE ŚRUBĄ Z ŁBEM SZEŚCIOKĄTNYM mm mm mm szt. szt. FIX-10/ FIX-10/ FIX-10/ FIX-10/ FIX-12/ FIX-12/ FIX-12/ FIX-12/ FIX-12/ FIX-12/ FIX-12/ FIX-12/ FIX-12/ FIX-14/ FIX-14/ FIX-14/ FIX-14/ FIX-14/ FIX-14/ FIX-14/ FIX-14/ wersja nylon na zamówienie FIX BEZ KOŁNIERZA Z HAKIEM HUŚTAWKOWYM FIX BEZ KOŁNIERZA Z HAKIEM SUFITOWYM Polypropylen PP Polyamid PA 6.0 Nylon mm mm mm szt. szt. FIX-06S FIX-08S FIX-N-08S FIX-10S FIX-N-10S mm mm mm szt. szt. FIX-12H

19 ZAMOCOWANIA OGÓLNE PARAMETRY MONTAŻU Rozmiar ø5 ø6 ø8 ø10 ø12 ø14 Średnica kołka d [mm] Średnica otworu w podłożu d 0 [mm] Średnica otworu w elemencie mocowanym d fix [mm] Minimalna głębokość otworu h 0 [mm] [mm] Minimalna grubość podłoża h min [mm] NOŚNOŚĆ W [KN] Rozmiar ø5 ø6 ø8 ø10 ø12 ø14 [mm] BETON C20/25 [kn] [kn] [kn] CEGŁA PEŁNA 7.5 MPA [kn] [kn] [kn] BETON KOMÓRKOWY 600 MARKA 5 [kn] [kn] [kn] NOŚNOŚĆ W [KG] Rozmiar ø5 ø6 ø8 ø10 ø12 ø14 [mm] BETON C20/25 [kg] [kg] [kg] CEGŁA PEŁNA 7.5 MPA [kg] [kg] [kg] BETON KOMÓRKOWY 600 MARKA 5 [kg] [kg] [kg] SPOSÓB MONTAŻU 19

20 ZAMOCOWANIA OGÓLNE KOŁEK UNIWERSALNY MATERIAŁ: Kołek: poliamid PA 6.0 (Nylon) lub udaroodporny kopolimer polipropylenu PP Wkręt: stal ocynkowana galwanicznie ~10 µm. TYPOWE ZASTOSOWANIA: półki, szafki lampy, kinkiety obrazy, czujniki ruchu akcesoria łazienkowe, korytka elektryczne przełączniki elektryczne KOŁEK UNIWERSALNY KOŁEK UNIWERSALNY Z HAKIEM SUFITOWYM mm mm szt. szt. KS KS KS Master KS-06M KS-08M KS-10M mm mm mm szt. szt. KS-06S , KS-08S , KOŁEK UNIWERSALNY Z WKRĘTEM Z ŁBEM STOŻKOWYM KOŁEK UNIWERSALNY Z HAKIEM PROSTYM mm mm mm szt. szt. KS , KS , KS , KS , KS , KS , KS , KS , KS , KS , mm mm mm szt. szt. KS-06K , KS-08K , SPOSÓB MONTAŻU 20

21 ZAMOCOWANIA OGÓLNE KOMPLET DO MONTAŻU STOPNIC SCHODOWYCH DO KONSTRUKCJI STALOWYCH SPOSÓB MONTAŻU SKŁAD ZESTAWU: kołek rozporowy, wkręt z łbem stożkowym, 4 podkładki poziomujące. S 1 L 1 S 2 L 2 mm mm mm mm szt. szt. LSM KOMPLET DO MONTAŻU STOPNIC SCHODOWYCH DO KONSTRUKCJI BETONOWYCH SPOSÓB MONTAŻU SKŁAD ZESTAWU: 2 kołki rozporowe, 2 wkręty z łbem stożkowym, 4 podkładki poziomujące S 1 L 1 S 2 L 2 mm mm mm mm szt. szt. LSB ZNACZNIKI CENTRUJĄCE DO STOPNIC SCHODOWYCH mm szt. LSB-P 8 2 S

22 ZAMOCOWANIA OGÓLNE KOMPLET DO ZAMOCOWANIA UMYWALKI SKŁAD ZESTAWU: 2 kołki rozporowe, 2 kapturki maskujące 2 wkręty dwugwintowe 2 nakrętki 2 podkładki mimośrodowe mm mm mm szt. szt. KPU M KPU M KPU M KPU M SPOSÓB MONTAŻU KOMPLETY DO ZAMOCOWANIA MUSZLI TOALETOWEJ SKŁAD ZESTAWU: 2 kołki rozporowe, 2 kapturki maskujące 2 wkręty z łbem sześciokątnym, 2 podkładki zabezpieczające mm mm mm szt. szt. KPM SPOSÓB MONTAŻU 22

23 ZAMOCOWANIA OGÓLNE KOŁKI STALOWE DO GAZOBETONU mm mm mm mm szt. szt. KGS min KGS min KGS min KGS min KGS min SPOSÓB MONTAŻU 23

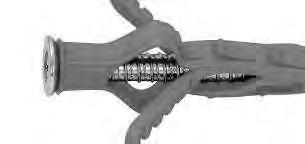

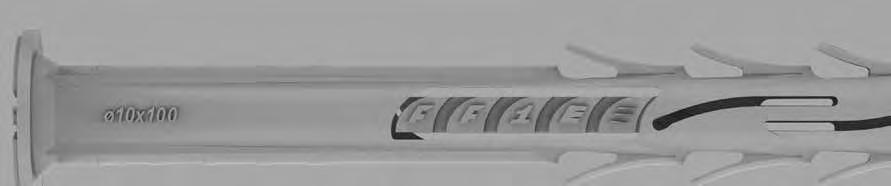

24 ZAMOCOWANIA RAMOWE FF1 KOŁEK RAMOWY CECHY WKRĘTA: stal węglowa, utwardzana, cynkowana galwanicznie, Cr 3+ dwa rodzaje łba: stożkowy, z gniazdem TORX 40, zapewnia licowanie z mocowanym materiałem; sześciokątny łeb podkładkowy, z gniazdem TORX 40, umożliwia montaż przy użyciu końcówki TORX lub sześciokątnej CECHY KOŁKA: dwa rodzaje: lejek do mocowania materiałów miękkich np. drewno, oraz kołnierz do mocowania materiałów twardych np. stal specjalnie wyprofilowany kształt kołka, dostosowany do rodzaju łba wkrętu możliwość stosowania w 4 typach podłoża specjalnie opracowany materiał zaznaczona głębokość osadzania rozpór w czterech kierunkach 1 2 dwie strefy gwintu: Szerszy gwint i mniejsza średnica rdzenia w pierwszej strefie ułatwiają wkręcanie. Większa średnica rdzenia w drugiej strefie zwiększa rozpór w głównej strefie rozporowej kołka. podłużne żebra ułatwiają wprowadzanie kołka do otworu i zapobiegają obracaniu się 3 dwa długie skrzydła stabilizujące kołek w czasie wkręcania wkręta, szczególnie w materiałach z pustką 4 5 dwa rzędy sprężystych skrzydełek rozprężnych utrzymują kołek w wymaganej pozycji; osiowo ułożone nacięcia w środkowej strefie rozporowej wspomagają równomierny rozkład sił i zwiększają nośność połączenia podcięcie ostatniej strefy rozporowej oraz łukowaty kształt jej nacięć ułatwia montaż, wymagając mniejszego momentu dokręcającego 6 rozpór w czterech kierunkach we wszystkich typach podłoża 24

25 ZAMOCOWANIA RAMOWE FF1 KOŁEK RAMOWY ZE ŚRUBĄ Z ŁBEM SZEŚCIOKĄTNYM PENDING Polypropylen Nylon szary Nylon niebieski mm mm szt. R-FF1-10K080 R-FF1-N-10K080/G R-FF1-N-10K TORX40/M13 50 R-FF1-10K100 R-FF1-N-10K100/G R-FF1-N-10K TORX40/M13 25 R-FF1-10K120 R-FF1-N-10K120/G R-FF1-N-10K TORX40/M13 25 R-FF1-10K140 R-FF1-N-10K140/G R-FF1-N-10K TORX40/M13 25 R-FF1-10K160 R-FF1-N-10K160/G R-FF1-N-10K TORX40/M13 25 R-FF1-10K200* R-FF1-N-10K200/G* R-FF1-N-10K200* TORX40/M13 25 R-FF1-10K240* R-FF1-N-10K240/G* R-FF1-N-10K240* TORX40/M13 25 R-FF1-10K300* R-FF1-N-10K300/G* R-FF1-N-10K300* TORX40/M13 25 * dostępne w II połowie 2011 FF1 KOŁEK RAMOWY Z WKRĘTEM Z ŁBEM STOŻKOWYM Polypropylen Nylon szary Nylon niebieski mm mm szt. R-FF1-10L080 R-FF1-N-10L080/G R-FF1-N-10L TORX40 50 R-FF1-10L100 R-FF1-N-10L100/G R-FF1-N-10L TORX40 25 R-FF1-10L120 R-FF1-N-10L120/G R-FF1-N-10L TORX40 25 R-FF1-10L140 R-FF1-N-10L140/G R-FF1-N-10L TORX40 25 R-FF1-10L160 R-FF1-N-10L160/G R-FF1-N-10L TORX40 25 R-FF1-10L200* R-FF1-N-10L200/G* R-FF1-N-10L200* TORX40 25 R-FF1-10L240* R-FF1-N-10L240/G* R-FF1-N-10L240* TORX40 25 R-FF1-10L300* R-FF1-N-10L300/G* R-FF1-N-10L300* TORX40 25 * dostępne w II połowie

26 ZAMOCOWANIA RAMOWE PARAMETRY MONTAŻU Rozmiar Beton C12/15 Beton C20/25 Pustak ceramiczny Pustak z betonu lekkiego Gazobeton Średnica kołka d [mm] Średnica otworu w podłożu d 0 [mm] Średnica otworu w elemencie mocowanym d fix [mm] Minimalna głębokość otworu h 0 [mm] [mm] Minimalna grubość podłoża h min [mm] NOŚNOŚĆ W [KN] Rozmiar Beton C12/15 Beton C20/25 Pustak ceramiczny Pustak z betonu lekkiego Gazobeton [mm] [kn] [kn] [kn] dla c min [mm] s min [mm] NOŚNOŚĆ W [KG] Rozmiar Beton C12/15 Beton C20/25 Pustak ceramiczny Pustak z betonu lekkiego Gazobeton [mm] [kg] [kg] [kg] dla c min [mm] s min [mm] SPOSÓB MONTAŻU 26

27 ZAMOCOWANIA RAMOWE KDS, KD, KDT KOŁKI RAMOWE Z DŁUGĄ STREFĄ ROZPORU OPIS: Kołki ramowe z długą strefą rozporu WŁAŚCIWOŚCI: stożkowy łeb wkręta z nacięciem Pozidrive umożliwia stosowanie zaślepek wytrzymałość poliamidu PA 6.0 (Nylon) gwarantuje długą żywotność zamocowania nylonowy kołek przeciwdziała zniekształcaniu elementu mocowanego podczas jego mocowania i dokręcania budowa kołka uniemożliwia jego obracanie się w otworze podczas montażu strefa rozporowa w kształcie zyg-zaka poprawia rozpór kołka : Beton, Cegła ceramiczna pełna TYPOWE ZASTOSOWANIE: mocowanie listew, prowadnic, ram okiennych i drzwiowych mocowanie elementów konstrukcji metalowych i drewnianych rolety, bramy, balustrady 13/19 PZ3/PZ4 mm mm szt. szt. KD KD KD KD KD KD KD KD KD KD KD mm mm szt. szt. KDS KDS KDS KDS KDS KDS KDS KDS KDS KDS TORX 40 mm mm szt. szt. KD-08100K* KD-08120K* KD-08140K* KD-10080K* KD-10100K* KD-10120K* KD-10140K* KD-10160K* KD-10200K* * na zamówienie (brak aprobaty) mm mm szt. szt. KDT-10080* KDT-10100* KDT-10120* KDT-10140* KDT-10160* KDT-10200* * na zamówienie (brak aprobaty) 27

28 ZAMOCOWANIA RAMOWE KDS KD, KDT KD-...K PARAMETRY MONTAŻU K min. głębokość zakotwienia D średnica kołka L długość kołka U maks. grubość elementu mocowanego Rozmiar ø8 ø10 ø16 Średnica kołka d [mm] Średnica otworu w podłożu d 0 [mm] Średnica otworu w elemencie mocowanym d fix [mm] Minimalna głębokość otworu h 0 [mm] [mm] Minimalna grubość podłoża h min [mm] NOŚNOŚĆ W [KN] NOŚNOŚĆ W [KG] Rozmiar ø8 ø10 ø16 [mm] PUSTAK CERAMICZNY 3.5 MPA [kn] [kn] [kn] POROTHERM 400 [kn] [kn] [kn] GAZOBETON 500 [kn] [kn] [kn] Rozmiar ø8 ø10 ø16 [mm] PUSTAK CERAMICZNY 3.5 MPA [kg] [kg] [kg] POROTHERM 400 [kg] [kg] [kg] BETON KOMÓRKOWY 600 MARKA 5 [kg] [kg] [kg] SPOSÓB MONTAŻU 28

29 ZAMOCOWANIA RAMOWE KKS-R, KKD, KKT KOŁKI RAMOWE Z KRÓTKĄ STREFĄ ROZPORU OPIS: Kołki ramowe z krótką strefą rozporu WŁAŚCIWOŚCI: stożkowy łeb wkręta z nacięciem Pozidrive umożliwia stosowanie zaślepek wytrzymałość poliamidu PA 6.0 (Nylon) gwarantuje długą żywotność zamocowania nylonowy kołek przeciwdziała zniekształcaniu elementu mocowanego podczas jego mocowania i dokręcania budowa kołka uniemożliwia jego obracanie się w otworze podczas montażu strefa rozporowa w kształcie zyg-zaka poprawia rozpór kołka KKS- -R : beton kamień cegła pełna, cegła dziurawka beton komórkowy klinkier pustak TYPOWE ZASTOSOWANIE: mocowanie listew, prowadnic, ram okiennych i drzwiowych mocowanie elementów konstrukcji metalowych i drewnianych rolety, bramy, balustrady KKS PZ2/PZ4 mm mm szt. szt. KKS KKS R PZ KKS KKS R PZ KKS KKS R PZ KKS KKS R PZ KKS KKS R PZ KKS KKS R PZ KKS KKS R PZ mm mm szt. szt. KKD-10100* KKD-10120* KKD-10140* KKD-10160* * na zamówienie TORX 40 mm mm szt. szt. KKT-10100* KKT-10120* KKT-10140* KKT-10160* * na zamówienie 29

30 ZAMOCOWANIA RAMOWE KKS KKT KKD K min. głębokość zakotwienia D średnica kołka L długość kołka U maks. grubość elementu mocowanego PARAMETRY MONTAŻU Beton Cegła pełna 7.5 MPa Rozmiar ø8 ø10 ø8 ø10 Średnica kołka d [mm] Średnica otworu w podłożu d 0 [mm] Średnica otworu w elemencie mocowanym d fix [mm] Minimalna głębokość otworu h 0 [mm] [mm] Minimalna grubość podłoża h min [mm] NOŚNOŚĆ W [KN] Beton Cegła pełna 7.5 MPa Rozmiar ø8 ø10 ø8 ø10 [mm] [kn] [kn] [kn] dla c min [mm] s min [mm] NOŚNOŚĆ W [KG] Beton Cegła pełna 7.5 MPa Rozmiar ø8 ø10 ø8 ø10 [mm] [kg] [kg] [kg] dla c min [mm] s min [mm] SPOSÓB MONTAŻU 30

31 ZAMOCOWANIA RAMOWE WKRĘTY HARTOWANE WHO z otworem wstępnym Ø6: bez otworu wstępnego: WHS WKRĘTY HARTOWANE Z ŁBEM CYLINDRYCZNYM DO DREWNA TORX 30 PARAMETRY MONTAŻU WHS WHS WHS WHS WHS WHS WHS WHS WHS * 100 * brak aprobaty * brak aprobaty WKRĘTY HARTOWANE Z ŁBEM STOŻKOWYM DO PCV mm mm szt. TORX 30 WHO WHO WHO WHO WHO WHO WHO WHO WHO * 100 SPOSÓB MONTAŻU szt. Rozmiar Beton C20/25 Cegła pełna 7.5 MPa Cegła kratówka K3 Gazobeton 400 Średnica kołka d [mm] Średnica otworu w podłożu d 0 [mm] Średnica otworu w elemencie mocowanym d fi x [mm] Minimalna głębokość otworu h 0 [mm] [mm] Minimalna grubość podłoża h min [mm] NOŚNOŚĆ W [KN] Rozmiar NOŚNOŚĆ W [KG] Beton C20/25 Cegła pełna 7.5 MPa Cegła kratówka K3 Gazobeton 400 [mm] NOŚNOŚĆ NA ROZCIĄGANIE [kn] [kn] [kn] dla c [mm] min s min [mm] NOŚNOŚĆ NA ŚCINANIE Nośność charakterystyczna V Rk [kn] Nośność obliczeniowa V Rd [kn] Nośność zalecana V rec [kn] Rozmiar Beton C20/25 Cegła pełna 7.5 MPa Cegła kratówka K3 Gazobeton 400 [mm] NOŚNOŚĆ NA ROZCIĄGANIE [kg] [kg] [kg] dla c [mm] min s min [mm] NOŚNOŚĆ NA ŚCINANIE Nośność charakterystyczna V Rk [kg] Nośność obliczeniowa V Rd [kg] Nośność zalecana V rec [kg]

32 ZAMOCOWANIA RAMOWE KOTWA DO OŚCIEŻNIC KLEJ DO STYROPIANU rozmiar puszki zawartość wydajność DIN 4102 ml ml m 2 szt. szt. RPP-FIX do 8 B CHUSTECZKI BUDOWLANE K min. głębokość zakotwienia D średnica kołka L długość kołka U maks. grubość elementu mocowanego A* Beton; B* Cegła pełna. mm otwór wstępny mm K mm U mm A* B* A* B* szt. O O O O O O O szt. szt. RPC-WIPES 60 8 RPC-0500 CZYŚCIK DO PIANY NIEUTWARDZONEJ opis Czyścik do nieutwardzonej piany PU PISTOLET DO PIAN rozmiar puszki zawartość ml ml szt. szt ZAŚLEPKI DO KOTEW DO OŚCIEŻNIC szt. RPP-GUN 1 GRUNTY kolor mm szt. szt. KO-BRAZ brązowy KO-BIALY biały RGU-01 RGU-05 RGU-05-G RGU-05-K opis Profesjonalna emulsja gruntująca Profesjonalna emulsja gruntująca Emulsja gruntująca głęboko penetrująca Emulsja gruntująca koncentrat Rozmiar L szt

33 PIANY MONTAŻOWE POLIURETANOWE PIANY WĘŻYKOWE POLIURETANOWE PIANY PISTOLETOWE opis RPS-EKOMAX RPS-EKOMAX-W rozmiar puszki ml RPS-500 RPS-500-W zawartość ml wydajność L RPS RPS-W RPS-EKOMAX Piana poliuretanowa EKOMAX do 40 B RPS-EKOMAX-W Piana poliuretanowa EKOMAX wersja zimowa do 40 B RPS-500 Piana poliuretanowa 500ml do 30 B RPS-500-W Piana poliuretanowa wersja zimowa 500ml do 30 B RPS Piana poliuretanowa 750ml do 45 B RPS-W Piana poliuretanowa wersja zimowa 750ml do 45 B RPS-PVC Piana poliuretanowa do PCV do 45 B RPS-PVC-W Piana poliuretanowa do PCV wersja zimowa do 45 B DIN 4102 RPS-PVC RPS-PVC-W szt. szt. RPP-EKOMAX RPP-EKOMAX-W opis RPP RPP-W rozmiar puszki ml zawartość ml RPP-45 RPP-45-W wydajność L RPP-65 RPP-65-W RPP-EKOMAX Piana poliuretanowa EKOMAX do 40 B RPP-EKOMAX-W Piana poliuretanowa EKOMAX wersja zimowa do 40 B RPP Piana poliuretanowa do 42 B RPP-W Piana poliuretanowa wersja zimowa do 42 B RPP-45 Piana poliuretanowa do 45L do 45 B RPP-45-W Piana poliuretanowa wersja zimowa do 45L do 45 B RPP-65 Piana poliuretanowa do 65L do 65 B RPP-65-W Piana poliuretanowa wersja zimowa do 65L do 65 B RPP-PVC Piana poliuretanowa do PCV do 45 B RPP-PVC-W Piana poliuretanowa do PCV wersja zimowa do 45 B DIN 4102 RPP-PVC RPP-PVC-W szt. szt. 33

34 SILIKONY SILIKON UNIWERSALNY SILIKON NEUTRALNY Kolor Pojemność ml szt. szt. R-SL-UNI-01 Przezroczysty R-SL-UNI-02 Biały R-SL-UNI-03 Szary R-SL-UNI-04 Brązowy SILIKON SANITARNY Kolor Pojemność SILIKON SZKLARSKI ml szt. szt. R-SL-NEU-01 Przezroczysty R-SL-NEU-02 Biały R-SL-NEU-03 Szary R-SL-NEU-04 Brązowy R-SL-NEU-07 Czarny Kolor Pojemność ml szt. szt. R-SL-SAN-01 Przezroczysty R-SL-SAN-02 Biały R-SL-SAN-03 Szary R-SL-SAN-04 Brązowy R-SL-SAN-07 Czarny SILIKON BUDOWLANY Kolor Pojemność SILIKON WYSOKOTEMPERATUROWY ml szt. szt. R-SL-SKL-01 Przezroczysty R-SL-SKL-02 Biały R-SL-SKL-03 Szary R-SL-SKL-04 Brązowy R-SL-SKL-07 Czarny Kolor SILIKON KLEJ DO LUSTER Pojemność ml szt. szt. R-SL-BUD-01 Przezroczysty R-SL-BUD-02 Biały R-SL-BUD-03 Szary R-SL-BUD-04 Brązowy R-SL-BUD-07 Czarny Kolor Pojemność MASA AKRYLOWA ml szt. szt. R-SL-TK-05 Czerwony R-SL-TK-07 Czarny Pojemność Kolor ml szt. szt. R-SL-LUS-01 Przezroczysty Pojemność Kolor ml szt. szt. R-SL-MA-02 Biały PISTOLETY DO SILIKONÓW USZCZELNIACZ DEKARSKI MN MN mm szt. szt. MN / MN / Kolor Pojemność ml szt. szt. R-SL-DEK-01 Przezroczysty R-SL-DEK-02 Biały R-SL-DEK-04 Brązowy R-SL-DEK-06 Ceglasty R-SL-DEK-08 Grafi towy

35 DRYWALL SCREWS, SCREWDRIVERS, COLLATED DRYWALL SCREWS

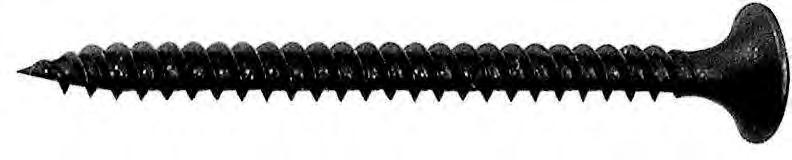

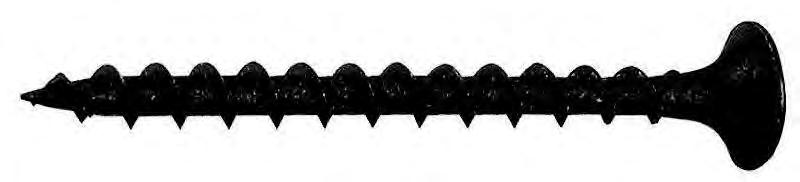

36 WKRĘTY FOSFATOWANE FS i FT WKRĘTY FOSFATOWANE ZASTOSOWANIA mocowanie płyt gipsowo-kartonowych (G-K) do profili drewnianych i stalowych (FT, FS) łączenie na zakład profili stalowych (WS) profil drewniany (FT) profil stalowy (FS, WS) CECHY CHARAKTERYSTYCZNE stal węglowa utwardzana powierzchniowo, fosfatowana galwanicznie wg DIN50942 nacięcie PH2 FS FT 36

37 WKRĘTY FOSFATOWANE Z ŁBEM TRĄBKOWYM WKRĘTY FOSFATOWANE DO METALU DO DREWNA mm szt. szt. FS , FS , FS , FS , FS , FS , FS , FS , FS , mm szt. szt. FT , FT , FT , FT , FT , FT , FT , FT , FT , WKRĘTY FOSFATOWANE Z ŁBEM TRĄBKOWYM W TAŚMACH DO METALU mm ilość szt./pasek szt. szt. FSC , FSC , DO DREWNA mm ilość szt./pasek szt. szt. FTC , FTC , FTC , FTC , FTC , WKRĘTY Z ŁBEM WALCOWYM SAMOWIERCĄCE WKRĘTY Z ŁBEM TRĄBKOWYM SAMOWIERCĄCE stal niskowęglowa fosfatowana galwanicznie mm szt. szt. WS ,5 9, WS , stal niskowęglowa ocynkowana galwanicznie min. 6µm mm szt. szt. WS , WS , WS , mm szt. szt. WS-3595-OC 3,5 9, WS-3911-OC 3,

38 WKRĘTY FOSFATOWANE FS WS-3911 WS-3595 WS FT PARAMETRY MONTAŻU Profile stalowe Drewno Profile stalowe Rodziaj wkręta FS- FT- WS- Średnica wkręta d [mm] Średnica otworu w podłożu d 0 [mm] N/A N/A N/A [mm] N/A N/A Minimalna grubość podłoża h min [mm] NOŚNOŚĆ W [KN] Rozmiar Ø3.5 Ø4.2 Ø4.8 ROZCIĄGANIE [kn] [kn] Obciązenie zalecane N rec [kn] PRZECIĄGNIĘCIE ŁBA PRZEZ PŁYTĘ GIPSOWO-KARTONOWĄ GR. 12 MM [kn] [kn] Obciązenie zalecane N rec [kn] FS- Rozmiar Ø3.5 Ø4.2 Ø4.8 ROZCIĄGANIE [kn] [kn] Obciązenie zalecane N rec [kn] PRZECIĄGNIĘCIE ŁBA PRZEZ PŁYTĘ GIPSOWO-KARTONOWĄ GR. 12 MM [kn] [kn] Obciązenie zalecane N rec [kn] FT- WS- Rozmiar Ø3.5 Ø3.9 PRZECIĄGNIĘCIE ŁBA PRZEZ PŁYTĘ GIPSOWO-KARTONOWĄ GR. 12 MM [kn] [kn] Obciązenie zalecane N rec [kn] ŚCINANIE MIĘDZY DWOMA BLACHAMI [kn] [kn] Obciązenie zalecane N rec [kn]

39 WKRĘTY FOSFATOWANE NOŚNOŚĆ W [KG] Rozmiar Ø3.5 Ø4.2 Ø4.8 ROZCIĄGANIE [kg] [kg] Obciązenie zalecane N rec [kg] PRZECIĄGNIĘCIE ŁBA PRZEZ PŁYTĘ GIPSOWO-KARTONOWĄ GR. 12 MM [kg] [kg] Obciązenie zalecane N rec [kg] FS- Rozmiar Ø3.5 Ø4.2 Ø4.8 ROZCIĄGANIE [kg] [kg] Obciązenie zalecane N rec [kg] PRZECIĄGNIĘCIE ŁBA PRZEZ PŁYTĘ GIPSOWO-KARTONOWĄ GR. 12 MM [kg] [kg] Obciązenie zalecane N rec [kg] FT- WS- Rozmiar Ø3.5 Ø3.9 PRZECIĄGNIĘCIE ŁBA PRZEZ PŁYTĘ GIPSOWO-KARTONOWĄ GR. 12 MM [kg] [kg] Obciązenie zalecane N rec [kg] ŚCINANIE MIĘDZY DWOMA BLACHAMI [kg] [kg] Obciązenie zalecane N rec [kg]

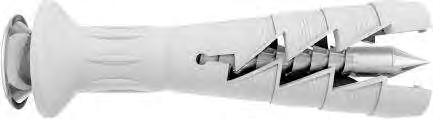

40 ZAMOCOWANIA WBIJANE FX KOŁEK DO WBIJANIA ZASTOSOWANIA: mocowania lekkich elementów suchej zabudowy: listew, łat, itp : beton beton komórkowy kamień cegła ceramiczna pełna klinkier CECHY CHARAKTERYSTYCZNE: Koszulka kołka: Poliproopylen PP lub Poliamid PA 6.6 Gwóźdź: stal ocynkowana galwanicznie, gr. powłoki 10μm. 1 Wewnętrzny zygzakowaty kształt gwarantuje idealne rozszerzenie w kontakcie z podłożem. 2 Strefa rozporowa razem z nową konstrukcją wkrętu ułatwia jego przemieszczanie 3 Zewnętrzny kształt optymalizuje zacisk w podłożu 4 Większy kołnierz oraz średnica łebka wkrętu zwiększają obciążenie 5 Specjalny kształt zapobiega wcześniejszemu rozszerzaniu się kołka podczas przemieszczania wkrętu oraz w czasie jego montażu 40

41 ZAMOCOWANIA WBIJANE KOŁKI DO WBIJANIA Z KOŁNIERZEM CYLINDRYCZNYM Z GWOŹDZIEM STALOWYM KOŁKI DO WBIJANIA BEZ KOŁNIERZA Z GWOŹDZIEM STALOWYM Nylon Polipropylen mm mm mm szt. szt. FX-N-05C025 FX-05C PZ FX-N-05C030 FX-05C PZ FX-N-05C035 FX-05C PZ FX-N-05C040 FX-05C PZ FX-N-06C035 FX-06C PZ FX-N-06C040 FX-06C PZ FX-N-06C045 FX-06C PZ FX-N-06C060 FX-06C PZ FX-N-06C080 FX-06C PZ FX-N-08C045 FX-08C PZ FX-N-08C060 FX-08C PZ FX-N-08C080 FX-08C PZ FX-N-08C100 FX-08C PZ FX-N-08C120 FX-08C PZ FX-N-08C140 FX-08C PZ FX-N-08C160 FX-08C PZ Nylon Polipropylen mm mm mm szt. szt. FX-N-05L025 FX-05L PZ FX-N-05L030 FX-05L PZ FX-N-05L035 FX-05L PZ FX-N-05L040 FX-05L PZ FX-N-05L050 FX-05L PZ FX-N-06L035 FX-06L PZ FX-N-06L040 FX-06L PZ FX-N-06L050 FX-06L PZ FX-N-06L060 FX-06L PZ FX-N-06L080 FX-06L PZ FX-N-08L045 FX-08L PZ FX-N-08L060 FX-08L PZ FX-N-08L080 FX-08L PZ FX-N-08L100 FX-08L PZ FX-N-08L120 FX-08L PZ FX-N-08L140 FX-08L PZ FX-N-08L160 FX-08L PZ N-10L100 10L PZ N-10L120 10L PZ N-10L140 10L PZ N-10L160 10L PZ KOŁKI DO WBIJANIA Z KOŁNIERZEM Z GWOŹDZIEM STALOWYM KOŁKI DO WBIJANIA Z GWINTEM DO PRZYŁĄCZY M6 Nylon Polipropylen mm mm mm szt. szt. FX-N-06K040 FX-06K PZ FX-N-06K045 FX-06K PZ FX-N-06K060 FX-06K PZ FX-N-06K080 FX-06K PZ PARAMETRY MONTAŻU Nylon Polipropylen mm mm szt. szt. FX-N-06L040-M6 FX-06L040-M Rozmiar ø5 ø6 ø8 Średnica kołka d [mm] Średnica otworu w podłożu d 0 [mm] Średnica otworu w elemencie mocowanym d fi x [mm] Minimalna głębokość otworu h 0 [mm] [mm] Minimalna grubość podłoża h min [mm]

42 ZAMOCOWANIA WBIJANE NOŚNOŚĆ W [KN] Rozmiar ø5 ø6 ø8 [mm] BETON C20/25 [kn] [kn] Obciązenie zalecane N rec [kn] CEGŁA PEŁNA 7.5 MPA [kn] [kn] Obciązenie zalecane N rec [kn] GAZOBETON 600 [kn] [kn] Obciązenie zalecane N rec [kn] NOŚNOŚĆ W [KG] Rozmiar ø5 ø6 ø8 [mm] BETON C20/25 [kg] [kg] Obciązenie zalecane N rec [kg] CEGŁA PEŁNA 7.5 MPA [kg] [kg] Obciązenie zalecane N rec [kg] GAZOBETON 600 [kg] [kg] Obciązenie zalecane N rec [kg] SPOSÓB MONTAŻU KOŁKI DO WBIJANIA ZE STOPU ZN-AL Z GWOŹDZIEM STALOWYM ZASTOSOWANIA: mocowania lekkich elementów suchej zabudowy mocowanie lekkich kształtowników i blach do podłoży pełnych : beton kamień cegła ceramiczna pełna 3. CECHY CHARAKTERYSTYCZNE: ELEMENT ROZPOROWY: stop Zn-Al. TRZPIEŃ: stal. PARAMETRY MONTAŻU mm mm mm szt. szt. KMW KMW KMW KMW KMW NOŚNOŚĆ W [KN] Podłoża KMW-06 Beton niespękany C20/25 Cegła pełna 15 MPa [mm] [kn] [kn] Obciązenie zalecane N rec [kn] dla c min [mm] s min [mm] Rozmiar ø5 ø6 Średnica kołka d [mm] 5 6 Średnica otworu w podłożu d 0 [mm] 5 6 Średnica otworu w elemencie mocowanym d fix [mm] 6 7 Minimalna głębokość otworu h 0 [mm] [mm] Minimalna grubość podłoża h min [mm] NOŚNOŚĆ W [KG] Podłoża KMW-06 Beton niespękany C20/25 Cegła pełna 15 MPa [mm] [kg] [kg] Obciązenie zalecane N rec [kg] dla c min [mm] s min [mm]

43 KOŁKI DO WBIJANIA AKCESORIA DO PŁYT G-K BEZ KOŁNIERZA Z PRZEDŁUŻONĄ STREFĄ ROZPOROWĄ Z GWOŹDZIEM STALOWYM ZASTOSOWANIA: mocowanie listew, prowadnic, ram mocowanie wsporników półek, wieszaków odzieżowych, itp. : beton beton komórkowy kamień cegła ceramiczna pełna cegła ceramiczna dziurawka klinkier pustaki wapienno-krzemowe CECHY CHARAKTERYSTYCZNE: KOŁEK: Poliamid (Nylon) PA 6.6 długa strefa rozporu umożliwia montaż w materiałach lekkich WKRĘT: stal ocynkowana galwanicznie (możliwość ocynku ogniowego), gr. powłoki 10μm nacięcie PZ3 wbijany gwint zapewnia możliwość wykręcenia wkrętu z koszulki mm mm mm szt. szt. KWD-08L PZ KWD-08L PZ KWD-08L PZ SPOSÓB MONTAŻU KOŁKI WKRĘCANE TYPU DRA ZASTOSOWANIA: mocowania lekkich elementów suchej zabudowy montaż puszek elektrycznych, listew drewnianych montaż lekkich ram obrazów : płyta gipsowo-kartonowa (G-K) CECHY CHARAKTERYSTYCZNE: DRA-01: Poliamid (Nylon) PA 6.6 modyfikowany w 30% włóknem szklanym 30GF DRA-02 i DRA-03S: Stop ZnAl Zapobieganie przypadkowemu przebiciu się kołka przez płytę GK Rozłożenie sił wyrywających na większą powierzchnię płyty DRA-01PLUS DRA-01 DRA-02 DRA-03 DRA-02PLUS DRA-03PLUS mm mm szt. szt. DRA DRA DRA mm mm szt. szt. DRA-01PLUS DRA-02PLUS DRA-03PLUS SPOSÓB MONTAŻU 43
