1 ROZWIĄZANIA Z ZAKRESU KLIMATYZACJI EFFI+ Pompa o pojedynczym przepływie

2 ENERGIE TRANSFERT THERMIQUE S P I S T R E Ś C I Opis ogólny... Zasada działania... 4 Opis... 5 Opis regulacji... 7 Podstawowe opcje... 8 Charakterystyki techniczne Typ Typ Typ Typ Wymiary i podłączenia Typ Typ Typ Typ Układy aerodynamiczne Nawiew do dołu...8 Nawiew do góry...9 Nawiew boczny...0 Urządzenia dodatkowe Baterie ciepłej wody... Nagrzewnice elektryczne... Podgrzewanie Nagrzewnice wodne rekuperacyjne...4 Waga wyposażenia opcjonalnego Waga wyposażenia opcjonalnego...6 Opcja z redukcją ciśnienia Zawory redukcyjne ciśnienia...7 Natężenie dźwięku Natężenie dźwięku...9 Akcesoria instalacyjne Podstawy dachowe...40 Nóżki...44 Schemat przyłączenia czujników Schemat przyłączenia czujników...45

3 Opis ogólny Jednostka kompaktowa ETT, dostarczana jest jako gotowa do pracy. Jej struktura jest wykonana w całości z aluminium (rama oraz obudowa), co stanowi wyjątkowo skuteczne zabezpieczenie przed korozją (0-letnia gwarancja antykorozyjna). Urządzenie może być montowane zarówno na dachu, jak i na ziemi. EKO-KONCEPCJA tego urządzenia ma znaczenie przy jego DEKONSTRUKCJI: zdolność urządzeń ETT do recyklingu wynosi 98% (Wskaźnik ponownego wykorzystania i recyklingu, podstawa EFFI+ 0). Wpływ zastosowanych przez nas technologii na środowisko jest wieloraki Przepisy prawne i regulacje: - Zgodnie z Dyrektywą 008/98/CE dotyczącą odpadów, paragrafem 6: Zasada zanieczyszczający płaci jest wiodącą zasadą na szczeblu europejskim i międzynarodowym. Zgodnie z tą zasadą, producent odpadów i posiadacz odpadów powinni nimi gospodarować w sposób gwarantujący wysoki poziom ochrony środowiska oraz zdrowia ludzi.. ETT jest członkiem Eco-systèmes Pro. - Zgodnie z art. 5., 5.4 i oraz rozporządzeniem (KE) n 0/008, ETT posiada upoważnienie (n 67) do stosowania środków chłodniczych. Aluminium: dobry wybór dla planety! - Aluminium podlega recyklingowi w 00% i w sposób nieograniczony. - Recykling zapewnia pokrycie ponad 0% zapotrzebowania na aluminium. Proces produkcji ETT o charakterze ograniczonego zanieczyszczenia: - Sortowanie selektywne surowców, wszystkie odpady są poddawane odzyskowi, z czego 60% podlega recyklingowi. - Nie używamy farb i rozpuszczalników do pokrycia powierzchni obudów. - Certyfi katy jakości ISO 400 (System Zarządzania Środowiskiem). Odpady eksploatacyjne, skuteczne zarządzanie: - Filtracja: ETT stosuje fi ltry powietrza Eko-Koncept (umożliwiające selektywne sortowanie rama-kratka- medium) Komfort użytkowania był ważnym założeniem w procesie koncepcyjnym urządzeń: Oddzielna komora techniczna ułatwia czynności serwisowe i sterowanie jednostką oraz pozwala na dokonanie pomiarów i ustawienie parametrów operacyjnych. Sterownik BEST, specjalnie opracowany dla tego urządzenia, zapewnia dzięki swojej elastyczności optymalną pracę jednostki ETT oraz sprawne funkcjonowanie komunikacji lokalnej lub zdalnej poprzez wyświetlacz zdalny, za pomocą PC lub GTC. Każde urządzenie jest przed wysłaniem sprawdzane i testowane w fabryce co jest potwierdzane certyfi katem kontroli. Firma ETT podlega systemowi Jakości ISO 900 oraz posiada Certyfi kat AFAQ n 994/06f. Ponadto każde urządzenie posiada certyfikat zgodności z normami europejskim: Dyrektywa maszynowa 006/4/WE Ochrona personelu technicznego Dyrektywa niskonapięciowa 006/95/WE - Elektryka Dyrektywa CEM 004/08/WE Kompatybilność elektromagnetyczna Dyrektywa 009/4/WE Urządzenia gazowe Norma EN 886 Wydajność mechaniczna central wentylacyjnych Norma NF EN Urządzenia elektryczne 0 letnia gwarancja antykorozyjna obudowa- podstawa

4 Zasada działania Urządzenie pracuje w trybie odwracalnej pompy ciepła: > Źródło: powietrze zewnętrzne > Czynnik obrabiany: powietrze wewnętrzne Tryby pracy: > Pompa ciepła > Klimatyzator > Free Cooling: chłodzenie powietrzem z zewnątrz, bez wykorzystania termodynamiki W tych przypadkach urządzenie może funkcjonować: > Tylko w recylkulacji > Tylko świeże powietrze > W trybie mieszanym Tryb Ogrzewanie + + _ Tryb Ogrzewanie: Utrzymanie komfortowej temperatury zimą, dzięki systemowi termodynamicznemu oraz urządzeniom dodatkowym (w opcji). Tryb Klimatyzacja _ + Tryb Klimatyzacja: Utrzymanie komfortowej temperatury latem, dzięki systemowi termodynamicznemu. Tryb Free Cooling Tryb Free Cooling: Utrzymanie komfortowej temperatury w przejściowych porach roku, przy wykorzystaniu do chłodzenia budynku różnic temperatur powietrza zewnętrznego i wewnętrznego. System Free Cooling pozwala na znaczne oszczędności zużycia energii, opóźniając włączenie systemu termodynamicznego. Czerpnia Wywiew Nawiew 4

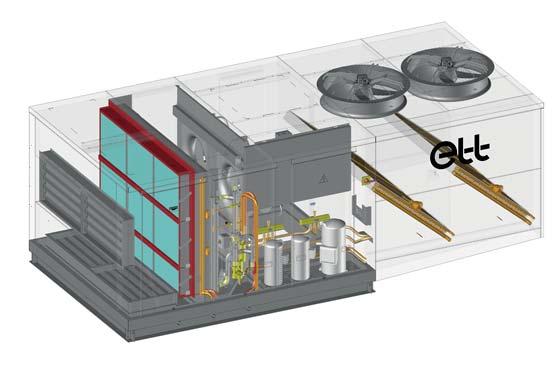

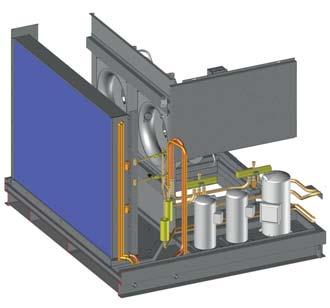

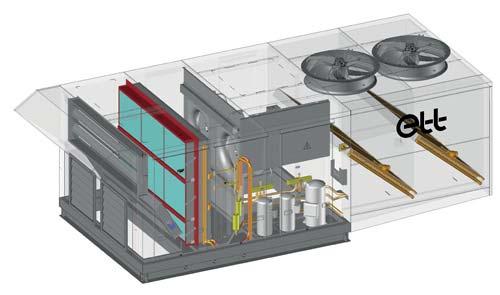

5 Opis Jednostka kompaktowa monoblok ETT składa się z oddzielnych części: Część zewnętrzna, służąca wymianie termicznej z otoczeniem. Oddzielna komora techniczna, zawierająca komponenty chłodnicze, płytkę elektryczną, elementy regulacji. Komory wewnętrznej służącej do wymiany i uzdatniania powietrza. Zespół rama-obudowa aluminiowa: Solidna konstrukcja kompaktowa monobloku, lekka, wytrzymała na niesprzyjające warunki atmosferyczne, 0-letnia gwarancja na całość obudowy. Szczelna podłoga, z przewodami odprowadzającymi na zewnątrz urządzenia, podłączonymi do syfonów wykonanych z kauczuku. Ściany pionowe i dach z aluminium zamontowane na ramie mocującej z aluminium. Dostęp przez ruchome płyty o dużych rozmiarach. Płyty są wyposażone w zamki na klucz konduktorski. Szczelność ruchomych płyt jest zapewniona poprzez miękką uszczelkę na ich krawędziach, utrzymującą elastyczność nawet z upływem czasu (NF EN 886). Wysokowydajny wentylator z napędem bezpośrednim na nawiewie, eliminujący straty spowodowane przez napęd pasowy, poprawiając w ten sposób charakterystykę energetyczną zespołu. Wewnętrzna izolacja akustyczna i cieplna ścian zapewniona przez watę szklaną o grubości 50 mm i klasyfikacji M0, zgodnie z przepisami dotyczącymi budynków publicznych: artykuł CH 6. Izolacja akustyczna i termiczna podłogi poprzez zastosowanie wełny mineralnej o gr. 00 mm kasy M0 z podwójnym płaszczem. Komora mieszania przepustnice poziome, składająca się z przepustnicy świeżego powietrza z kratką chroniącą przed ptakami oraz przepustnicy wydmuchiwanego powietrza, obu mechanicznych. Przepustnice te zapewniają żądane dozowanie powietrza oraz optymalizują fazy Free Coolingu. Przepustnice są wytoczone z aluminium i dzięki kształtowi w formie skrzydeł samolotu oraz uszczelce na krawędziach zapewniają małe straty ciśnienia i gwarantują wysoką szczelność. Rama przepustnic jest wykonana z aluminium klasy szczelności. Optymalizacja odszraniania: Sposób odszraniania: ü Szron na nagrzewnicy powstaje w wyniku skraplania pary wodnej obecnej w powietrzu ü Zatrzymanie systemu chłodniczego oraz wentylatora śmigłowego odszranianego systemu (zakaz jednoczesnego odszraniania wielu systemów) ü Rewersja zaworu czterodrożnego systemu chłodniczego: podczas odszraniania nagrzewnica pracuje jako skraplacz ü Nawiew do dołu ü Suszenie nagrzewnicy ü Inne systemy chłodnicze działają w sposób normalny 5

6 Opis Aerodynamika: Termodynamika i energetyka: Wszystkie filtry typu eko-koncept, łatwy demontaż- skuteczność wagowa (G4) na poziomie 95% ASHRAE, medium 98 mm plisowane, zapewniające dłuższą żywotność filtrów i zmniejszenie strat. Poziom zanieczyszczenia kontrolowany przez presostat. Wentylator nawiewny promieniowy. Pozwala znieść straty wynikające z transmisji koło pasowe - pas napędowy. Każdy silnik wentylatora z elektroniczną komutacją umożliwia: ü łagodny rozruch, w przypadku kanałów tekstylnych (funkcja rozruchu progresywnego), ü regulację maksymalnej prędkości obrotów w celu zrównoważenia spadków ciśnienia w obiekcie, ü przejście na zredukowaną prędkość podczas Free Coolingu, co pozwala zaoszczędzić zużycie energii(funkcja VDP). Obiegi chłodnicze zgodne z dyrektywą europejską dotyczącą urządzeń pod ciśnieniem (PED 97// CE). Czynnik chłodniczy typu R40A. Wymiennik wewnętrzny z reduktorem, zbudowany z miedzianej rury, aluminiowych lamel oraz aluminiowej ramy, przyłączony do termostatycznego zaworu redukcyjnego w trybie pracy pompy ciepła. Wymienniki typu zachodzącego na siebie poprawiają sprawność SCOP i SEER przy niepełnym obciążeniu. Dodatkowo, technologia ta pozwala na różnicowanie przepływu powietrza w zależności od żądanej mocy, co znacznie zmniejsza zużycie energii podczas wentylacji (funkcja VDP). Wymiennik zewnętrzny, zbudowany z miedzianej rury, aluminiowych lamel oraz aluminiowej ramy, przyłączony do termostatycznego zaworu redukcyjnego w trybie pracy pompy ciepła. Ułożenie tych zewnętrznych wymienników ciepła w pozycji pochylonej oraz oddzielenie od systemu chłodniczego i sprężarki zapewnia dachowym pompom ciepła ETT szybkie i skuteczne odszranianie. Klapa dostępu umożliwia łatwy dostęp do wymiennika ciepła i ułatwia jego czyszczenie. Optymalizacja odszraniania dzięki nowemu kształtowi komory zewnętrznej i wbudowaniu wentylatora śmigłowego o średnicy 800 mm, umożliwiającego nawiew z góry na dół (sprzyjający ekokoncepcji). Obiegi pracujące w tandemie, praca przy częściowym obciążeniu zmniejsza czasy trwania oraz ilość cykli odszraniania. zawory redukcyjne na obieg i cykl chłodzenia dla optymalizacji wydajności każdego parownika, a w konsekwencji ograniczenia zużycia energii. Całkowicie niezależny: do każdego obiegu chłodniczego przyporządkowany jest oddzielny wentylator osiowy, którego zadaniem jest wentylacja wymiennika. Wentylator śmigłowy składa się z aluminiowego wirnika, aluminiowego śmigła o 5 łopatach, wysokiej wydajności energetycznej, silnika IP54 o podwyższonym stopniu szczelności, kratki ochronnej z ocynkowanej stali wraz ochronną kataforezą. Całość wykazuje się doskonałą odpornością na niesprzyjające warunki atmosferyczne. Wentylator nowego projektu umożliwia 5% wzrost przepływu powietrza w wymiennikach w porównaniu do wersji klasycznej, jednocześnie zachowując taką samą moc absorbowaną. Z kolei nowy kształt łopatek wpływa na ekonomiczną pracę sprężarek, odpowiednio do występowania wysokiego i niskiego ciśnienia w przypadku różnych trybów pracy. Filtr osuszający anty kwasowy. Presostaty wysokiego i niskiego ciśnienia. Zawór rewersyjny. 6

7 Opis regulacji Zespół elektryczny: Zespół regulacji: Płyta elektryczna, zgodna z normami: NF EN C 5-00 i NF EN zawiera: ü Sterownik ETT z wyświetlaczem. ü Wyłącznik zewnętrzny blokowanym uchwytem, umożliwiający wyłączenie systemu przy nadmiernym obciążeniu. Podłączenie za pomocą miedzianego kabla w standardzie. Listwy łączeniowe Miedź/Aluminium w opcji. ü Transformator V dla obwodów sterujących i regulacji. ü Sygnalizator usterek poprzez styk bezpotecjałowy na zacisku. ü Oznakowana listwa z zaciskami rozłączalnymi, dla wszystkich modułów przesyłowych i zdalnego sterowania. ü Listwa zaciskowa do odciążenia sprężarek. ü Okablowanie wewnętrzne całkowicie oznakowane na każdym z końców za pomocą pierścieni. ü Zwarciowa zdolność wyłączania Ik to wynosi 0 ka. ü Ochrona wszystkich elementów przez wyłączniki nadmiarowo-prądowe ü Napięcie nominalne dystrybucji niskiego napięcia jest uregulowane zarządzeniem międzyministerialnym z 4 grudnia 007 r. Ustala poziom napięcia nominalnego na 0/400 V. Określa minimalne i maksymalne wartości dopuszczalne w miejscu podłączenia użytkownika (średnia wartość w odległości 0 m), w zakresie -0%/+0% w stosunku do wartości nominalnych. Określa również dopuszczalną wartość maksymalną gradientu spadku napięcia: %. Odpowiada on dodatkowemu spadkowi napięcia w danym punkcie sieci po dodaniu KW jednofazowego w tym samym punkcie. Czujniki temperatury typu NTC, których precyzja i niezawodność są testowane w fabryce, a potem na obiekcie. Jeden lub kilka sterowników typu BEST (Building Energy Saving Technologie), opracowanych przez ETT specjalnie dla tej grupy urządzeń. Ich oprogramowanie jest corocznie uaktualniane, aby wzbogacić niektóre aplikacje o dodatkowe funkcje oraz w celu optymalizacji zużycia energii przez urządzenia. Mikroprocesor, pamięć oraz rozmiar sterowników są dostosowane do wielu możliwości i zastosowań dzięki fabrycznemu wyposażeniu w specjalny program, posiadający 60 możliwych konfi guracji. Sterownik posiada plastikową obudowę, co gwarantuje ochronę przed uszkodzeniami mechanicznymi oraz zmniejsza ryzyko wyładowań elektrostatycznych. Sterownik posiada między innymi następujące funkcje: ü Start/stop przez zdalne sterowanie lub w stanie bezczynności. ü Start/stop według godzinowego programowania ( zakresy dziennie). ü Synteza błędów poprzez styk bezpotencjałowy do zgłoszenia w systemie klienta. ü punkty nastaw lato/ zima zgodnie z RT 005/RT 0. ü Zarządzanie zabezpieczeniami (termostat przeciw zamarzaniu, czujnik dymu, presostat wysokiego ciśnienia,...) oraz błędami. ü Optymalizacja i wyrównanie czasu pracy sprężarek ü Zarządzanie analogowe i ekonomiczne odszranianiem naprzemiennym każdego obiegu chłodniczego typu flash poprzez wykrywanie obecności szronu i zakończenie odszraniania poprzez czujniki analogowe, zatrzymanie wentylacji danego wymiennika, suszenie nagrzewnicy i ponowne uruchomienie cyklu ogrzewania przez pompę ciepła. Efektywność odszraniania zapewniona jest również przez nachylenie zewnętrznych nagrzewnic, z nawiewem od góry do dołu, umożliwiającym usunięcie wody z nagrzewnicy. W przypadku urządzeń wielobiegowych komfort i oszczędność energii uzyskuje się poprzez zablokowanie jednoczesnego odszraniania wielu obiegów. ü Zarządzanie trybem Free Cooling poprzez analizowanie temperatury wewnętrznej i porównywanie jej z temperaturami odzysku i powietrza zewnętrznego. ü Zarządzanie stopniami sprężarek, wybierając COP i EER, najważniejsze dla częściowego obciążenia. ü Włączenie zabezpieczenia przeciwzamrożeniowe. ü Zarządzanie uzupełnieniami (możliwość zablokowania w zależności od temperatury zewnętrznej). ü Zarządzanie zużyciem energii w nocy z ograniczeniem używania sprężarek (Night Cooling). ü Historia błędów w formie literalnej (brak kodu) z podaniem godziny i temperatury zewnętrznej. ü Rejestracja czasu pracy urządzenia, sprężarek i urządzeń dodatkowych. ü Regulacja jakości powietrza za pomocą czujnika CO dla optymalizacji ilości świeżego powietrza do wprowadzenia, a w konsekwencji ograniczenia zużycia energii. 7

8 Podstawowe opcje Podstawa - Obudowa Akustyka Obróbka powietrza Termodynamika Wymienniki ciepła Elektryka Montaż Regulacja Podwójny płaszcz AG /0 na wewnętrznej komorze gr. 50 mm Przepustnica zewnętrzna z napędem elektrycznym (CH8 - Dyrektywa 006/4/CE) Osłona górna czerpni powietrza Izolacja akustyczna komory technicznej z pianki STOPFLAM Izolacja akustyczna osłony czerpni powietrza Wkładki akustyczne dla sprężarek Manometry do fi ltrów Analogowy miernik przepływu powietrza (CDA), mierzący i wyświetlający wartość przepływu powietrza Analogowy miernik zanieczyszczenia fi ltrów (CAEF) Czujnik wykrywania dymu z alarmem Ochrona epoksydowa wentylatora Dopuszczalne ciśnienie wentylatora na nawiewie Max 400 Pa Tryb pracy całkowity recykling lub całkowity przepływ świeżego powietrza (bez ERP) Wymienne fi ltry G4 gr 98 mm Zestaw fi ltrów G4 gr 98 mm do wymiany Filtry metalowe do świeżego powietrza G gr mm Filtry wysokiej wydajności F7 lub F9 gr 98 mm Filtry podwójne G4 + F7 lub F9 ( mm) Zawory redukcyjne ciśnienia Manometry HP et BP Elektroniczne zawory rozprężne Działanie tylko w trybie klimatyzacji Pomoc w diagnostyce wykrywania wycieku płynu chłodniczego Bateria elektryczna -poziomowa Triak Dwurzędowa bateria ciepłej wody z analogowym termostatem przeciw zamarzaniu Bateria rekuperacyjna ze spożywczego układu chłodniczego (wodna) Zawór regulacyjny trójdrożny do ciepłej wody Zawór odcinający + zawór regulujący TA na powrocie Ochrona winylowa baterii termodynamicznej Licznik zużycia energii elektrycznej zgodny z normą 00/9/EC Listwy łączeniowe aluminium/miedź (obowiązkowo aluminiowe dla kabli zasilających) Soft starter (reduktor natężenia podczas uruchomiania sprężarek) Pojedyncze gniazdko elektryczne 0 V/6 A do lokalu technicznego (oddzielne zasilanie na koszt instalatora) Aluminiowa regulowana podstawa dachowa Aluminiowa adaptacyjna podstawa dachowa Aluminiowa regulowana wentylowana podstawa dachowa Aluminiowa adaptacyjna wentylowana podstawa dachowa Aluminiowe plenum dla nawiewu i wywiewu Aluminiowe nóżki 00 lub 400 mm Min dopływ świeżego powietrza poprzez kominki wentylacyjne ( max) Działanie we wszystkich porach roku (kompresor zimą do -5 < T zewn < +5 ) Blokada systemu Free Cooling przez porównanie ciężaru wody Czujnik wilgotności (do sterowania zewnętrznym nawilżaczem) Średnia temperatura otoczenia (4 czujniki) Regulacja systemu chłodzenia zmiennego ETT typu SVR, kompresor z elektronicznymi zaworami redukcyjnymi 8

9 Charakterystyki techniczne Typ OPIS Jednostka Nominalny przepływ powietrza m /h Minimalny przepływ powietrza m /h Maksymalny przepływ powietrza m /h TRYB KLIMATYZACJA () Moc chłodnicza netto kw, 40,6 4,5 48,8 54,9 PARAMETRY Pobierana moc elektryczna netto kw 9,6,5 4,5 7,4,0 EER netto kw/kw,7,0,0,8,6 Stosunek mocy jawna/całkowita 0,8 0,8 0,80 0,79 0,84 TRYB OGRZEWANIE () Moc grzewcza netto kw,6 4,5 44,9 5, 58, Pobierana moc elektryczna netto kw 8,5,, 4, 6,8 COP netto kw/kw,84,75,7,59,47 Liczba poziomów mocy POŁĄCZENIA ELEKTRYCZNE WENTYLATOR Maksymalny pobór mocy () kw,8 8,7 9,6,8 6,8 Całkowita moc elektryczna zainstalowana () (4) kw 9,9 4,5 5, 7,9, Natężenie nominalne () A Natężenie prądu rozruchowego () A NAWIEWOWY Maksymalny pobór mocy elektrycznej () kw,0,,4,7, SFPv (EN 779) kw/(m /s) 0,5 0,55 0,58 0,6 0,70 Klasa energetyczna EUROVENT w trybie ogrzewania A A A A A Mocy akustyczna przy nawiewie (certyfi kowana Eurovent) () db(a) Moc akustyczna zewnętrzna (certyfi kat Eurovent) () db(a) Zewnętrzne ciśnienie akustyczne w odległości 0 m. x0-5 w wolnej przestrzeni () db(a) OGÓLNE Wydajność fi ltrów G4 Ilość i wielkość fi ltrów mm (4x) 595*498*98 (x) 595*87*98 Maksymalna Temperatura Zewnętrzna przy pracy w trybie klimatyzacji C 45 Minimalna Temperatura Zewnętrzna przy pracy w trybie klimatyzacji C 5 Minimalna Temperatura Zewnętrzna przy pracy w trybie ogrzewania C -5 Minimalna Temperatura na wejściu do nagrzewnicy wewnętrznej w trybie ogrzewania/klimatyzacji C /8 Waga urządzenia bez opcji () kg Waga podstawy dachowej przyłączeniowej kg 90 Waga standardowej podstawy dachowej wentylowanej kg 0 () Warunki EUROVENT zgodnie z NF EN 45 października 0 Tryb Klimatyzacja: 5 C TS - 7 C TS 47%/9 C TM Tryb Ogrzewanie: 7 C TS - 0 C TS 60%/5 C TM Zewnętrzne ciśnienie statyczne (ESP): 00 Pa () bez nagrzewnic () Możliwa waga dla 400 Pa. Wagę baterii ciepłej wody oraz nagrzewnic elektrycznych sprawdzić na stronach: Urządzenia dodatkowe. Wagę akcesoriów instalacyjnych sprawdzić na stronach: Akcesoria instalacyjne. Trójfazowe Zasilanie Elektryczne 400 V - 50 Hz z uziemieniem (4) Moc elektryczna do wyboru kabli zasilających 9

10 Wymiary i podłączenia Widok z przodu: NAWIEW z dołu Typ Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 700 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 050 mm 680 mm 65 mm Wymiary całkowite do transportu 00 mm 70 mm 785 mm Uwaga: montaż osłon czerpni na koszt instalatora. 0

11 Wymiary i podłączenia Typ Widok z przodu: NAWIEW z góry Widok z góry: Widok od strony wywiewu: (bez wentylatora śmigłowego) Widok od strony nawiewu: (bez wentylatora śmigłowego) Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 700 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 050 mm 680 mm 65 mm Wymiary całkowite do transportu 00 mm 70 mm 785 mm Uwaga: montaż osłon czerpni na koszt instalatora.

12 Wymiary i podłączenia Typ Widok z przodu: NAWIEW dolny, wywiew na końcu Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 700 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 050 mm 680 mm 65 mm Wymiary całkowite do transportu 00 mm 70 mm 785 mm Uwaga: montaż osłon czerpni na koszt instalatora.

13 Wymiary i podłączenia Typ Widok z przodu: NAWIEW boczny Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 700 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 050 mm 680 mm 65 mm Wymiary całkowite do transportu 00 mm 70 mm 785 mm Uwaga: - montaż osłon czerpni odbywa się na koszt instalatora. - montaż komory bocznej odbywa się na koszt instalatora. - połączenia elektryczne przepustnicy na nawiewie odbywają się na koszt instalatora.

14 Charakterystyki techniczne Typ OPIS Jednostka Nominalny przepływ powietrza m /h Minimalny przepływ powietrza m /h Maksymalny przepływ powietrza m /h TRYB KLIMATYZACJA () Moc chłodnicza netto kw 58,9 68,9 79, 8,7 9,6 0, PARAMETRY Pobierana moc elektryczna netto kw 7,6,0 7, 9,8 5,9 4,7 EER netto kw/kw,4,,9,8,6,45 Stosunek mocy jawna/całkowita 0,84 0,8 0,8 0,8 0,78 0,78 TRYB OGRZEWANIE () Moc grzewcza netto kw 6,4 7,4 85, 9, Pobierana moc elektryczna netto kw 5,6 9,, 5,5 0,,4 COP netto kw/kw,9,8,66,59,4,4 Liczba poziomów mocy 4 POŁĄCZENIA ELEKTRYCZNE WENTYLATOR Maksymalny pobór mocy () kw 5, 0,4 6,4 9, 46,9 5,7 Całkowita moc elektryczna zainstalowana () (4) kw 7,6 4, 47,5 49,8 56,9 6,9 Natężenie nominalne () A Natężenie prądu rozruchowego () A NAWIEWOWY Maksymalny pobór mocy elektrycznej () kw,0,,8,0,5 4, SFPv (EN 779) KW/(m /s) 0,55 0,56 0,58 0,60 0,6 0,68 Klasa energetyczna EUROVENT w trybie ogrzewania A A A A A A Moc akustyczna przy nawiewie (certyfi kowana Eurovent) () db(a) Moc akustyczna zewnętrzna (certyfi kat Eurovent) () db(a) Zewnętrzne ciśnienie akustyczne w odległości 0 m. x0-5 w wolnej przestrzeni () db(a) OGÓLNE Wydajność fi ltrów G4 Ilość i wielkość fi ltrów mm (6x) 595*498*98 (x) 595*87*98 Maksymalna Temperatura Zewnętrzna przy pracy w trybie klimatyzacji C 45 Minimalna Temperatura Zewnętrzna przy pracy w trybie klimatyzacji C 5 Minimalna Temperatura Zewnętrzna przy pracy w trybie ogrzewania C -5 Minimalna Temperatura na wejściu do nagrzewnicy wewnętrznej w trybie ogrzewania/klimatyzacji C /8 Waga urządzenia bez opcji () kg Waga podstawy dachowej przyłączeniowej kg Waga standardowej podstawy dachowej wentylowanej () Warunki EUROVENT zgodnie z NF EN 45 października 0 Tryb Klimatyzacja: 5 C TS - 7 C TS 47%/9 C TM Tryb Ogrzewanie: 7 C TS - 0 C TS 60%/5 C TM Zewnętrzne ciśnienie statyczne (ESP): 00 Pa () bez nagrzewnic kg 5 () Możliwa waga dla 400 Pa. Wagę baterii ciepłej wody oraz nagrzewnic elektrycznych sprawdzić na stronach: Urządzenia dodatkowe. Wagę akcesoriów instalacyjnych sprawdzić na stronach: Akcesoria instalacyjne. Trójfazowe Zasilanie Elektryczne 400 V - 50 Hz z uziemieniem (4) Moc elektryczna do wyboru kabli zasilających 4

15 Wymiary i podłączenia Typ Widok z przodu: NAWIEW z dołu Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 00 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 460 mm 00 mm 690 mm Wymiary całkowite do transportu 4670 mm 50 mm 850 mm Uwaga: montaż osłon czerpni na koszt instalatora. 5

16 Wymiary i podłączenia Typ Widok z przodu: NAWIEW z góry Widok z góry: Widok od strony wywiewu: (bez wentylatora śmigłowego) Widok od strony nawiewu: (bez wentylatora śmigłowego) Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 00 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 460 mm 00 mm 690 mm Wymiary całkowite do transportu 4670 mm 50 mm 850 mm Uwaga: montaż osłon czerpni na koszt instalatora. 6

17 Wymiary i podłączenia Typ Widok z przodu: NAWIEW dolny, wywiew na końcu Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 00 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 460 mm 00 mm 690 mm Wymiary całkowite do transportu 4670 mm 50 mm 850 mm Uwaga: montaż osłon czerpni na koszt instalatora. 7

18 Wymiary i podłączenia Typ Widok z przodu: NAWIEW boczny Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 00 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 460 mm 00 mm 690 mm Wymiary całkowite do transportu 4670 mm 75 mm 850 mm Uwaga: - montaż osłon czerpni odbywa się na koszt instalatora. - montaż komory bocznej odbywa się na koszt instalatora. - połączenia elektryczne przepustnicy na nawiewie odbywają się na koszt instalatora. 8

19 Charakterystyki techniczne Typ OPIS Jednostka 6 0 Nominalny przepływ powietrza m /h Minimalny przepływ powietrza m /h Maksymalny przepływ powietrza m /h TRYB KLIMATYZACJA () Moc chłodnicza netto kw 0,7 6,6 5,6 5 PARAMETRY Pobierana moc elektryczna netto kw,9 40, 5,6 6,6 EER netto kw/kw,09,9,6,4 Stosunek mocy jawna/całkowita 0,86 0,8 0,8 0,78 TRYB OGRZEWANIE () Moc grzewcza netto kw 07,9 5,9 50,8 70, Pobierana moc elektryczna netto kw 7,8 4,0 4, 49,9 COP netto kw/kw,88,7,48,4 Liczba poziomów mocy 6 POŁĄCZENIA ELEKTRYCZNE WENTYLATOR Maksymalny pobór mocy () kw 45,9 5,4 65,4 80,6 Całkowita moc elektryczna zainstalowana () (4) kw 6,5 69,9 80,5 94,7 Natężenie nominalne () A Natężenie prądu rozruchowego () A NAWIEWOWY Maksymalny pobór mocy elektrycznej () kw,8 4,4 5, 5,9 SFPv (EN 779) KW/(m /s) 0,60 0,60 0,6 0,65 Klasa energetyczna EUROVENT w trybie ogrzewania A A A A Mocy akustyczna przy nawiewie (certyfi kowana Eurovent) () db(a) Moc akustyczna zewnętrzna (certyfi kat Eurovent) () db(a) Zewnętrzne ciśnienie akustyczne w odległości 0 m. x0-5 w wolnej przestrzeni () db(a) OGÓLNE Wydajność fi ltrów Ilość i wielkość fi ltrów mm (6x) 595*595*98 (x) 595*498*98 Maksymalna Temperatura Zewnętrzna przy pracy w trybie klimatyzacji C 45 Minimalna Temperatura Zewnętrzna przy pracy w trybie klimatyzacji C 5 G4 Minimalna Temperatura Zewnętrzna przy pracy w trybie ogrzewania C -5 Minimalna Temperatura na wejściu do nagrzewnicy wewnętrznej w trybie ogrzewania/klimatyzacji C /8 Waga urządzenia bez opcji () kg Waga podstawy dachowej przyłączeniowej kg 60 Waga standardowej podstawy dachowej wentylowanej kg 0 () Warunki EUROVENT zgodnie z NF EN 45 października 0 Tryb Klimatyzacja: 5 C TS - 7 C TS 47%/9 C TM Tryb Ogrzewanie: 7 C TS - 0 C TS 60%/5 C TM Zewnętrzne ciśnienie statyczne (ESP): 00 Pa () bez nagrzewnic () Możliwa waga dla 400 Pa. Wagę baterii ciepłej wody oraz nagrzewnic elektrycznych sprawdzić na stronach: Urządzenia dodatkowe. Wagę akcesoriów instalacyjnych sprawdzić na stronach: Akcesoria instalacyjne. Trójfazowe Zasilanie Elektryczne 400 V - 50 Hz z uziemieniem (4) Moc elektryczna do wyboru kabli zasilających 9

20 Wymiary i podłączenia Typ Widok z przodu: NAWIEW z dołu Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 00 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 65 mm 00 mm 0 mm Wymiary całkowite do transportu 685 mm 50 mm 80 mm Uwaga: montaż osłon czerpni na koszt instalatora. 0

21 Wymiary i podłączenia Typ Widok z przodu: NAWIEW z góry Widok z góry: Widok od strony wywiewu: (bez wentylatora śmigłowego) Widok od strony nawiewu: (bez wentylatora śmigłowego) Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 00 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 65 mm 00 mm 0 mm Wymiary całkowite do transportu 685 mm 50 mm 80 mm Uwaga: montaż osłon czerpni na koszt instalatora.

22 Wymiary i podłączenia Typ Widok z przodu: NAWIEW dolny, wywiew na końcu Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 00 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 65 mm 00 mm 0 mm Wymiary całkowite do transportu 685 mm 50 mm 80 mm Uwaga: montaż osłon czerpni na koszt instalatora.

23 Wymiary i podłączenia Typ Widok z przodu: NAWIEW boczny Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 00 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 65 mm 00 mm 0 mm Wymiary całkowite do transportu 685 mm 75 mm 80 mm Uwaga: - montaż osłon czerpni odbywa się na koszt instalatora. - montaż komory bocznej odbywa się na koszt instalatora. - połączenia elektryczne przepustnicy na nawiewie odbywają się na koszt instalatora.

24 Charakterystyki techniczne Typ OPIS Jednostka Nominalny przepływ powietrza m /h Minimalny przepływ powietrza m /h Maksymalny przepływ powietrza m /h TRYB KLIMATYZACJA () Moc chłodnicza netto kw 5,8 76,4 0,6 PARAMETRY Pobierana moc elektryczna netto kw 5,6 66,8 8,6 EER netto kw/kw,85,64,44 Stosunek mocy jawna/całkowita 0,8 0,80 0,78 TRYB OGRZEWANIE () Moc grzewcza netto kw 66,6 96,8 6, Pobierana moc elektryczna netto kw 45,4 56,7 67,7 COP netto kw/kw,67,47,4 Liczba poziomów mocy 8 POŁĄCZENIA ELEKTRYCZNE WENTYLATOR Maksymalny pobór mocy () kw 70, 84,7 07,6 Całkowita moc elektryczna zainstalowana () (4) kw 9, 05, 6,5 Natężenie nominalne () A Natężenie prądu rozruchowego () A NAWIEWOWY Maksymalny pobór mocy elektrycznej () kw 5,9 6,7 7,8 SFPv (EN 779) KW/(m /s) 0,6 0,6 0,65 Klasa energetyczna w trybie ogrzewania (A) (A) (B) Moc akustyczna przy nawiewie () db(a) Moc akustyczna zewnętrzna () db(a) Zewnętrzne ciśnienie akustyczne w odległości 0 m. x0-5 w wolnej przestrzeni () db(a) OGÓLNE Wydajność fi ltrów Ilość i wielkość fi ltrów mm (9x) 595*595*98 (x) 595*498*98 Maksymalna Temperatura Zewnętrzna przy pracy w trybie klimatyzacji C 45 Minimalna Temperatura Zewnętrzna przy pracy w trybie klimatyzacji C 5 G4 Minimalna Temperatura Zewnętrzna przy pracy w trybie ogrzewania C -5 Minimalna Temperatura na wejściu do nagrzewnicy wewnętrznej w trybie ogrzewania/ klimatyzacji C /8 Waga urządzenia bez opcji () kg Waga podstawy dachowej przyłączeniowej kg 95 Waga standardowej podstawy dachowej wentylowanej kg 70 () Tryb Klimatyzacja: 5 C TS - 7 C TS 47%/9 C TM Tryb Ogrzewanie: 7 C TS - 0 C TS 60%/5 C TM Zewnętrzne ciśnienie statyczne (ESP): 00 Pa () bez nagrzewnic () Możliwa waga dla 400 Pa. Wagę baterii ciepłej wody oraz nagrzewnic elektrycznych sprawdzić na stronach: Urządzenia dodatkowe. Wagę akcesoriów instalacyjnych sprawdzić na stronach: Akcesoria instalacyjne. Trójfazowe Zasilanie Elektryczne 400 V - 50 Hz z uziemieniem (4) Moc elektryczna do wyboru kabli zasilających 4

25 Wymiary i podłączenia Typ Widok z przodu: NAWIEW z dołu * Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 50 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 740 mm 50 mm 700 mm Wymiary całkowite do transportu 790 mm 400 mm 860 mm Uwaga: montaż osłon czerpni na koszt instalatora. Montaż przewodów świeżego powietrza na koszt instalatora. * 5

26 Wymiary i podłączenia Typ Widok z przodu: NAWIEW z góry * Widok z góry: Widok od strony wywiewu: (bez wentylatora śmigłowego) Widok od strony nawiewu: (bez wentylatora śmigłowego) Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 50 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 740 mm 50 mm 700 mm Wymiary całkowite do transportu 790 mm 400 mm 860 mm Uwaga: montaż osłon czerpni na koszt instalatora. Montaż przewodów świeżego powietrza na koszt instalatora. * 6

27 Wymiary i podłączenia Typ Widok z przodu: NAWIEW boczny * Widok z góry: Widok od strony wywiewu: Widok od strony nawiewu: Czerpnia Wywiew Nawiew A Dostęp Zasilanie elektryczne C Komora techniczna Pozostawić co najmniej 400 mm przestrzeni umożliwiającej przepływ powietrza pod urządzeniem. Obok komory technicznej pozostawić 50 mmmiejsca na czynności serwisowe Długość Szerokość Wysokość Wymiary obudowy 740 mm 50 mm 700 mm Wymiary całkowite do transportu 790 mm 400 mm 860 mm Uwaga: - montaż osłon czerpni odbywa się na koszt instalatora. - montaż komory bocznej odbywa się na koszt instalatora. - połączenia elektryczne przepustnicy na nawiewie odbywają się na koszt instalatora. Montaż przewodów świeżego powietrza na koszt instalatora. * 7

28 Układy aerodynamiczne Nawiew do dołu Montaż na dachu podstawie lub ramie mocującej klienta. Układ. Układ. Układ. Układ.4: z osłoną czerpni powietrza w opcji Układ.5: z osłoną czerpni powietrza w opcji Układ.6 Układ.7 Układ.8 Układ.9: z osłoną czerpni powietrza w opcji Układ.0 Czerpnia Wywiew Nawiew 8

29 Układy aerodynamiczne Nawiew do góry Montaż na nóżkach (minimum 400 mm) lub na ramie mocującej klienta. Nóżki w opcji. Dla urządzeń o przepływach powyżej m /h w budynkach użyteczności publicznej, należy zastosować na nawiewie przepustnicę. Układ. Układ. Układ. Układ.4: z osłoną czerpni powietrza w opcji Układ.5: z osłoną czerpni powietrza w opcji Układ.6 Układ.7 Układ.8 Układ.9: z osłoną czerpni powietrza w opcji Układ.0 Czerpnia Wywiew Nawiew 9

30 Układy aerodynamiczne Nawiew boczny Naprzeciw komory technicznej (z nóżkami minimum 400 mm). Układ. Układ. Układ. Układ.4: z osłoną czerpni powietrza w opcji Układ.5: z osłoną czerpni powietrza w opcji Układ.6 Układ.7 Układ.8 Układ.9: z osłoną czerpni powietrza w opcji Układ.0 Czerpnia Wywiew Nawiew 0

31 Urządzenia dodatkowe: Baterie ciepłej wody Schemat działania Widok z góry Zasada BCW + / - BEC Kierunek przepływu powietrza C A B Ø podłączenia Ø de raccordement Opcja Połączenie Wymiary Jednostka A mm B mm C mm Ø mm /4 40/49 40/49 40/49

32 Urządzenia dodatkowe: Baterie ciepłej wody Moce Dla temperatury wejściowej na bateriach +0 C Jednostka Moc kw Parametry wody 90/70 C Przepływ m /h,4 4 4, 4,6 5, 7 7,7 8,4 8,7 9, 9,9 Trójdrożny zawór regulujący + nagrzewnica m HO 0,7 0,95,,6 4, 5, 6, 6,5 7,5 8, Moc kw Parametry wody 80/60 C Przepływ m /h,9,,6,9 4,4 5,9 6,5 7, 7,4 7,9 8,4 Trójdrożny zawór regulujący + nagrzewnica m HO 0,5 0,7 0,75 0,9,05,,9 4,6 4,9 5,5 6, Jednostka Moc kw Parametry wody 90/70 C Przepływ m /h 7,8 8,4 9, 9,9 8,4 9 9,8 Trójdrożny zawór regulujący + nagrzewnica m HO 5, 6, 7,5 8, 6, 7 8 Moc kw Parametry wody 80/60 C Przepływ m /h 6,6 7, 7,9 8,4 7, 7,7 8, Trójdrożny zawór regulujący + nagrzewnica m HO 4 4,7 5,5 6, 4,7 5, 6, W opcji: zawór odcinający na wlocie i zawór regulujący TA na wylocie Jednostka Parametry wody 90/70 C Parametry wody 80/60 C Zawory odcinające i TA otwarcie obroty Zawory odcinające i TA otwarcie obroty m HO,4,9,,5,,,8 4,5 4,8 5,6 6, m HO,0,,5,8,,,7,,5 4,0 4,5 Parametry wody 90/70 C Parametry wody 80/60 C Zawory odcinające i TA otwarcie obroty Zawory odcinające i TA otwarcie obroty Jednostka m HO,9 4,6 5,5 6, 4,5 5, 6, m HO,8, 4,0 4,5,,8 4,4

33 Urządzenia dodatkowe: Nagrzewnice elektryczne Schemat działania + / - Nagrzewnice Batteries électriques elektryczne Dostępne moce (w kw) Moc Natężenie całkowita (A) (kw) poziom poziom Waga (w kg) 9, , 9 9 5, ,0 6 0, , , , , , , , , , , , , , , Uwaga: Aby uzyskać większą moc, możliwe jest zamontowanie dodatkowej baterii na kanale nawiewnym lub na czerpni powietrza. Prosimy o kontakt z ETT.

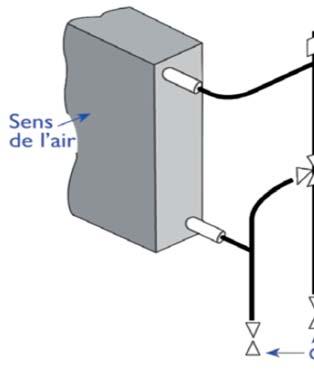

34 Podgrzewanie: Nagrzewnice wodne rekuperacyjne Schemat działania Widok z góry Widok z boku B E A Ø podłączenia de raccordement G C H Ø podłączenia de raccordement ODZYSK RECUP ENERGII + / - G F A B RECUP + / - ODZYSK ENERGII F D E C D H Połączenie Wymiary Jednostka A mm B mm C mm D mm E mm F mm G mm H mm Ø mm 40 x x x x 76 4

35 Podgrzewanie: Nagrzewnice wodne rekuperacyjne Moce Jednostka Parametry wody 5/0 C Wlot powietrza +0 C/70% Parametry wody 5/0 C Wlot powietrza +0 C/50% Moc kw,6 6,9 8,9 0,8 4, 46, 50,4 54, 56,0 59,5 6,7 Przepływ m /h 4, 4,6 5 5, 5,9 8,0 8,7 9, 9,7 0, 0,8 Zawory regulujące (trójdrożny + TA) + nagrzewnica Warunki na nawiewie przy wyjściu z nagrzewnicy m HO,5,9,4,8 4,4,7 4,0 4,5 4,8 5,8 6,0 C/%RH 4,/ 8,/ 0,6/ Moc kw,4 4, 5, 6, 7,8 4,7 6,8 8,8 9,8,6, Przepływ m /h,,4,6,8, 4, 4,6 5 5, 5,4 5,7 Zawory regulujące (trójdrożny + TA) + nagrzewnica Warunki na nawiewie przy wyjściu z nagrzewnicy,/,/ 4,/ 0,6/,0/,7/,/ 4 m HO,,,,4,7,5,6,9,9,, C/%RH 7,5/ 6,9/ 6,6/ 4 6,/ 4 5,8/ 5 7,/ 6,7/ 6,/ 4 6,/ 4 5,9/ 5 0,7/ 5 5,6/ 5 Jednostka Parametry wody 5/0 C Wlot powietrza +0 C/70% Parametry wody 5/0 C Wlot powietrza +0 C/50% Moc kw 5,7 56,5 6, 64, 96,5 0,7 09,9 Przepływ m /h 9, 9,7 0,5, 6,7 7,7 9 Zawory regulujące (trójdrożny + TA) + nagrzewnica Warunki na nawiewie przy wyjściu z nagrzewnicy m HO,,4,8,9 4,7 4,6 5, C/%RH,/ 4 0,7/ 5 0,0/ 6 9,6/ 7,/ 4 0,7/ 5 0,/ 6 Moc kw 6,5 8,4 0,7, 5, 54, 58,0 Przepływ m /h 4,6 4,9 5, 5,6 8,8 9,4 0 Zawory regulujące (trójdrożny + TA) + nagrzewnica Warunki na nawiewie przy wyjściu z nagrzewnicy m HO,,,4,4,5,7,9 C/%RH 5,6/ 5 5,/ 6 5,0/ 7 4,8/ 7 6,0/ 5 5,7/ 5 5,/ 6 5

36 Waga wyposażenia opcjonalnego (w kg) Podstawa - Obudowa Opcje Urządzenie z pionowym (V) lub bocznym (L) nawiewem Przepustnica zewnętrzna z napędem elektrycznym na nawiewie (CH8 - Dyrektywa 006/4/CE) Usunięcie przepustnic Podwójny płaszcz 50 mm Osłona czerpni powietrza Akustyka Ochrona akustyczna komory technicznej, 4,5 6 Wkładki akustyczne dla sprężarek Obróbka powietrza Zawory redukcyjne ciśnienia (wywiew od dołu) 9 - Wymienniki ciepła Dwurzędowa bateria ciepłej wody z wodnym zaworem WV Nagrzewnica wodna rekuperacyjna z wodnym zaworem WV (wraz z osłoną, zaworami odcinającymi i TA) Całoroczny zestaw,4,8 4, 5,6 Montaż Aluminiowa wentylowana podstawa dachowa Aluminiowa dachowa podstawa przyłączeniowa Izolacja boczna ramy 7 9 6

37 Opcja: Zawory redukcyjne ciśnienia Sterowanie nadciśnieniem w pomieszczeniu: > Szczelne obiekty wymagają usunięcia nawiewanego powietrza. > Rozwiązanie to zapobiega wzrostowi nadciśnienia w obiekcie. > Zawory redukcyjne zamykają się grawitacyjnie w okresach przestoju (w pozycji całkowicie zamkniętej i całkowicie otwartej) > Otwarcie zaworów redukcyjnych w trybie Free Cooling Zasada działania Tryb Ogrzewanie Tryb Klimatyzacja Tryb Free Cooling Czerpnia Wywiew Nawiew 7

38 Tryb Recykling Czerpnia Wywiew Nawiew Waga urządzenia w opcji wraz z osłoną czerpni powietrza (kg) Model Wywiew od dołu 9 Wywiew na górze Opis Wyciąg pasywny Funkcja przeciw zwrotna Aluminiowa konstrukcja Dla standardowej obudowy EFFI+ Dostępne dla serii EFFI+ 06 do Możliwe rozwiązania:. et. 8

39 Natężenie dźwięku* Wentylator nawiewny: Dostępne ciśnienia: 00 Pa CZĘSTOTLIWOŚCI Hz PRZEPŁYW (m /h) Wentylator Całkowita wartość Lw (db(a)) , 47, 58,6 66,5 70, 68, 6,8 58,9 74, ,8 45,9 60,4 69,6 7,7 7,8 65,8 6,9 77, ,5 47,6 6,9 7,5 75,4 75,0 68,7 67,8 80, ,5 49,6 64,8 74, 76,8 77,5 7,0 70,7 8, ,4 55, 69,7 78,9 80,8 8,0 76,8 76, 87, ,6 5,9 6,9 70,5 74, 7, 66,8 6,8 78, ,0 50,9 64, 7,6 76,0 74,5 68,9 65,9 80, ,7 50,6 65, 74,5 77,6 76,8 70,7 69,0 8, ,5 50,6 65,9 75,5 78,4 78,0 7,7 70,8 8, ,5 5,4 68,7 78,4 8,0 8,4 74,9 74,5 86, ,5 55,8 70,8 80, 8,6 8,6 77, 76,9 88, ,8 58,0 65,9 7, 76,5 7,8 68, 6,9 80, , 57,4 67, 74,5 78,4 76, 70,6 66,4 8, , 56,7 68,5 76,5 80, 78, 7,9 69,0 84, ,9 56,7 70,0 78,5 8,0 80,4 74,8 7,9 86, ,7 50,4 65, 74,5 77,6 76,8 70,7 69, 8, ,5 5,8 66,8 76, 78,6 79,6 7, 7,9 84, ,5 5,6 68,8 78,4 80,8 8,5 75,0 74,7 86,0 Wywiew z urządzenia: Dostępne ciśnienia: 00 Pa CZĘSTOTLIWOŚCI Hz PRZEPŁYW (m /h) Wentylator Całkowita wartość Lw (db(a)) ,9 7, 5, 49,9 5, 55, 50,0 44,9 59, ,7 7,4 5, 5,5 54,6 59, 5,4 50,9 6, ,0 9,7 55,4 55, 57, 6,5 56,4 55, 65, ,7 4, 57, 56,8 58, 64,9 58,4 58, 67, ,6 48, 6, 6, 6,9 70, 6, 64, 7, ,8 4, 55,0 5,9 56, 59, 5,8 48,5 6, ,5 4,5 56,9 55,8 57,9 6,8 56,4 5,4 65, ,4 4, 57,9 57,4 59,4 64, 58, 56, 67, ,0 4,7 58,4 58, 60, 65,5 59,4 58, 68, ,7 45,8 6, 6,0 6,7 68,8 6,4 6, 7, ,7 48,4 6,4 6,7 64, 7,0 64,4 64,6 74,0 000,0 49,4 56,0 55,4 58,6 60,8 54,6 48,6 65, ,5 48,0 58,6 57,8 60,4 6, 57, 5,8 67, , 46,6 6,4 60,0 6, 65,4 60, 55, 69, ,4 47,4 6,8 6,8 6,8 67,7 6, 58,4 7, ,4 4, 57,8 57,4 59,4 64, 58,4 56, 67, ,7 44,4 59,4 58,7 60, 67,0 60,4 60,6 70, ,8 46, 6, 60,9 6,4 68,9 6,4 6, 7,9 *Lw: natężenie dźwięku(db(a)) 9

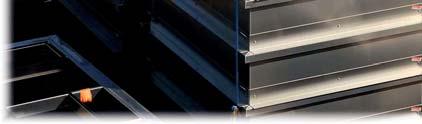

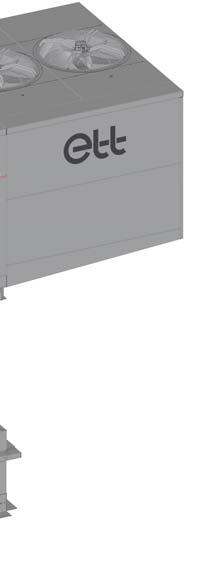

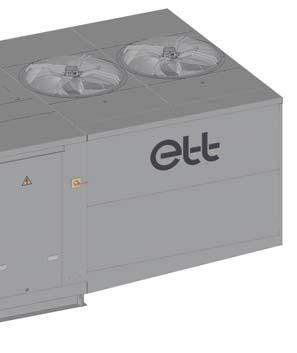

40 Akcesoria instalacyjne: Podstawy dachowe Opis Podstawa dachowa służy do zamontowania urządzenia roof top na dachu. Projekt ramy ułatwia jej montaż na dachu oraz ułatwia zainstalowanie klimatyzatora. Kompaktowa regulowana podstawa dachowa przyłączeniowa: Zgodna z francuską normą NF P (dachy z rowkowanej blachy ze stali nierdzewnej z powłoką uszczelniającą) oraz francuskimi przepisami przeciwpożarowymi dla budynków użyteczności publicznej. Aluminiowa kompaktowa podstawa dachowa jest znacznie lżejsza od podstawy wykonanej z galwanizowanej stali nierdzewnej. Regulowane kątowniki umożliwiają kompensację nachylenia dachu. Rozwiązania dla innych kątów nachylenia dachu są dostępne na zamówienie (w opcji). Podczas zamówienia należy podać kąt nachylenia dachu oraz jego orientację. Osłona uszczelniająca umożliwia poprawę szczelności oraz zapewnia 00 mm izolację zgodnie z wymogami RT 005. Podstawy dachowe są zaprojektowane dla maksymalnej długości bloku 45 mm oraz izolacji 00 mm (wysokość maksymalna H = 45 mm). Kompaktowa regulowana wentylowana podstawa dachowa: Zgodna z francuską normą NF P (dachy z rowkowanej blachy ze stali nierdzewnej z powłoką uszczelniającą) oraz francuskimi przepisami przeciwpożarowymi dla budynków użyteczności publicznej. Aluminiowa kompaktowa podstawa dachowa jest znacznie lżejsza od podstawy wykonanej z galwanizowanej stali nierdzewnej. Regulowane kątowniki umożliwiają kompensację nachylenia dachu. Rozwiązania dla innych kątów nachylenia dachu są dostępne na zamówienie (w opcji). Podczas zamówienia należy podać kąt nachylenia dachu oraz jego orientację. 00 mm wentylowana pustka powietrzna zgodna z francuskimi przepisami przeciwpożarowymi dla budynków użyteczności publicznej. Montaż urządzenia przy użyciu śrub na 4 (lub 6) nóżkach, szczelność zapewniona jest przez uszczelkę z pianki umieszczoną na ramie kanału nawiewnego i wywiewnego. Pustka powietrza zapewnia również izolacje akustyczną, hamując rozprzestrzenianie się dźwięku pod urządzeniem. 00 mm wloty do kanałów nawiewnych i wywiewnych izolowane podwójnym płaszczem oraz dodatkowe zabezpieczenie zewnętrzne z aluminium. Przewody osłonowe do zasilających kabli elektrycznych oraz rury do baterii ciepłej wody poniżej urządzenia. Podstawa dachowa jest izolowana od spodu przy użyciu 5 mm wełny mineralnej z warstwą ochronną. Izolacja jest przymocowana przy użyciu przyspawanych do blachy aluminiowych zacisków, zapewniających lepsze mocowanie niż w przypadku zastosowania kleju. Izolacja zmniejsza straty termiczne oraz ogranicza kondensację na spodzie urządzenia. Osłona uszczelniająca umożliwia poprawę szczelności oraz zapewnia 00 mm izolację zgodnie z wymogami RT 005. Podstawy dachowe są zaprojektowane dla maksymalnej długości bloku 45 mm oraz izolacji 00 mm (wysokość maksymalna H = 45 mm). Uchwyty mocujące ułatwiają transport dźwigiem. Dodatki adaptacyjne do istniejącej podstawy dachowej: Podstawa dachowa przygotowana na zamówienie w celu adaptacji do istniejącej podstawy lub konstrukcji w oparciu o rozmiary dostarczone przez instalatora (patrz specjalne klauzule dotyczące typu urządzenia). 40

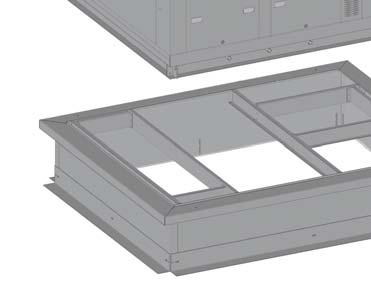

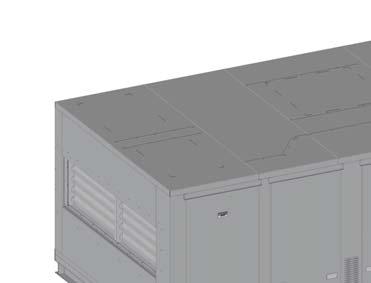

41 Akcesoria instalacyjne: Podstawy dachowe Regulowane podstawy dachowe H A B UWAGA: Instalator udziela 0-letniej gwarancji na prace montażowe podstawy dachowej na dachu. Podczas składania zamówienia należy podać nachylenie i orientację dachu. Podstawy dachowe są przewidziane dla maksymalnej długości bloku 45 mm oraz izolacji 00 mm (wysokość maksymalna H = 45 mm). Podstawy dachowe należy po montażu przewiercić (back-drilling). Pod ramą mocującą urządzenia należy umieścić kit. mm wymiary SERIA A B H Całkowita szerokość Całkowita długość Całkowita wysokość Maksymalne nachylenie (%) Dla urządzenia z opcją Free Heating lub z filtrami 00 mm. mm wymiary SERIA 06* - 08* - 09* 0* - * A B H Całkowita szerokość Całkowita długość Całkowita wysokość Maksymalne nachylenie (%) ,5 * Dostępne dla fi ltrów ale nie dla Free Heating. 4

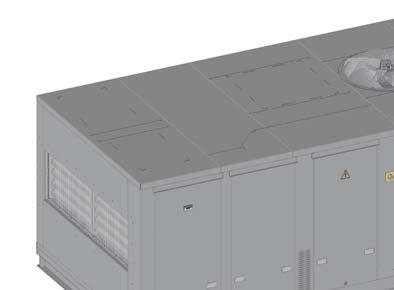

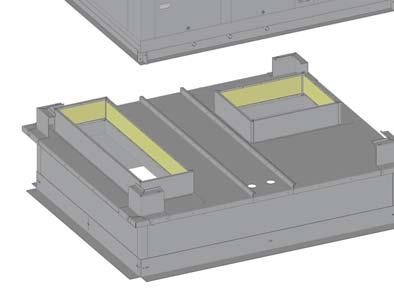

42 Akcesoria instalacyjne: Podstawy dachowe Regulowana wentylowana podstawa dachowa 00 H A B UWAGA: Instalator udziela 0-letniej gwarancji na prace montażowe podstawy dachowej na dachu. Podczas składania zamówienia należy podać nachylenie i orientację dachu. Podstawy dachowe są przewidziane dla maksymalnej długości bloku 45 mm oraz izolacji 00 mm (wysokość maksymalna H = 45 mm). Podstawy dachowe należy po montażu przewiercić (back-drilling). Urządzenie musi być przykręcone do podstawy dachowej. Pod ramą mocującą urządzenia należy umieścić kit. mm wymiary SERIA A B H Całkowita szerokość Całkowita długość Całkowita wysokość Maksymalne nachylenie (%) Dla urządzenia z opcją Free Heating lub z fi ltrami kasetowymi 00 mm. mm wymiary SERIA A B H Całkowita szerokość Całkowita długość Całkowita wysokość Maksymalne nachylenie (%) ,5 * Dostępne dla fi ltrów ale nie dla Free Heating. 4

43 Akcesoria instalacyjne: Podstawy dachowe Zasady posadowienia podstaw dachowych Rama mocująca urządzenia Uszczelnienie połączenia podstawy dachowej z ramą mocująca za pomocą kitu. Należy wykonać izolację zewnętrzną przy użyciu kitu Szczelność nie dostarczany przez ETT 50 Podstawa dachowa przyłączeniowa Izolacja po bokach w opcji 00 Szczelność Izolacja 50 min H 600 (lub 650 zależnie od modelu) Stalowy zbiornik Otwór w dachu Podstawy dachowe są przewidziane dla maksymalnej długości bloku 45 mm oraz izolacji 00 mm (wysokość maksymalna H = 45 mm). Uwaga: Istnieje możliwość zamówienia w opcji jednej (w przypadku podstawy dachowej przyłączeniowej) lub dwóch (w przypadku wentylowanej podstawy dachowej) pokryw w celu zabezpieczenia budynku przed opadem w czasie pomiędzy montażem podstawy dachowej a montażem urządzenia wentylacyjnego. 4

44 Akcesoria instalacyjne: Nóżki Aluminiowa nóżka do zamontowania Waga jednostkowa: kg Ilość nóżek

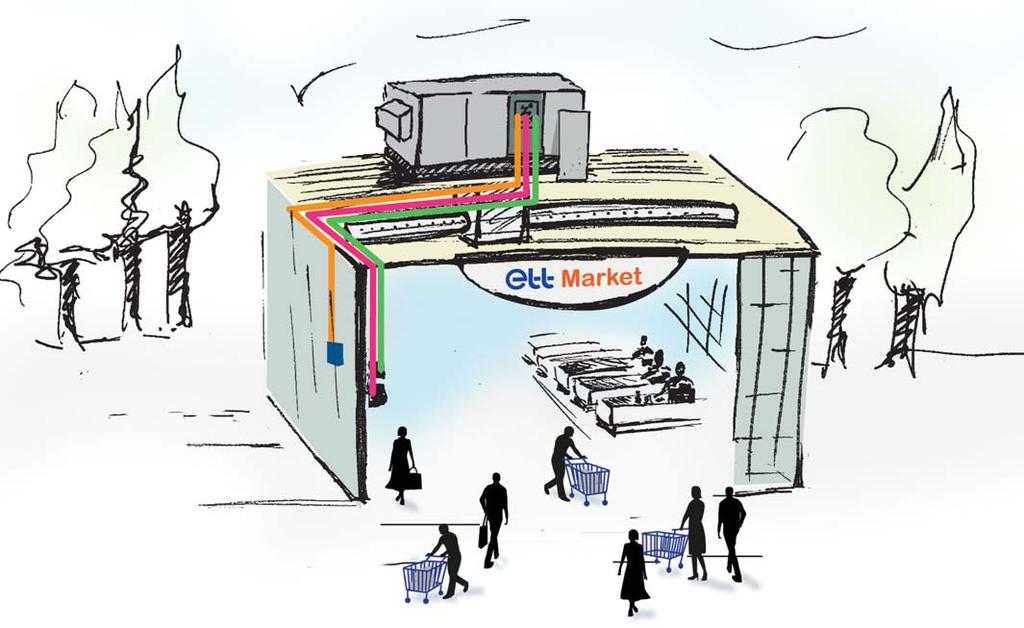

45 Schemat przyłączenia czujników Czujnik temperatury i wilgotności: -parowy kabel ekranowany, x 0,75 mm LIY-CY (max długość 00 ml) Czujnik CO : -parowy kabel ekranowany, 4 x 0,75 mm LIY-CY (max długość 00 ml) Czujnik wilgotności: -parowy kabel ekranowany, 4 x 0,75 mm LIY-CY (max długość 00 ml) (opcja) Uwaga: - Aby odczyt z czujnika temperatury i wilgotności był miarodajny, należy unikać instalowania go: > w pobliżu źródeł ciepła(oświetlenie, urządzenia kuchenne, okno, przewód kominowy); > w miejscach cyrkulacji powietrza (w pobliżu magazynów, wejścia, przestrzeni otwartych); > w strefach martwych (z tyłu źródła ciepła, w kątach pomieszczeń); > w pobliżu miejsc o większym zagęszczeniu (kasy, przymierzalnie). - W celu uniknięcia błędnych pomiarów: > czujniki powinny znajdować się z dala od osi kanału służącego do ich okablowania; > kable służące do regulacji powinny być przeprowadzone z dala od kabli zasilających (ryzyko interferencji elektromagnetycznej). 45
