Przetworniki Micro Motion Model Wymogi CE MMI , Rev AA Wrzesień 2014
|
|
- Jarosław Antczak
- 6 lat temu
- Przeglądów:
Transkrypt
1 Przetworniki Micro Motion Model 5700 Wymogi E MMI , Rev Wrzesień 2014
2
3 Spis treści Spis treści Rozdział 1 Instalacja przenosiciel Micro Motion Opis dokumentu Lista kontrolna czynności wykonywanych podczas montażu Dodatkowe kwestie związane z montażem wyposażenia Wymagania dotyczące zasilania Montaż i podłączanie czujnika montowanego bezpośrednio na przetwornikach Podłączyć 4-żyłowy lub 9-żyłowy zdalnie montowany przetwornik do czujnika Uziemienie elementów miernika Uzyskać dostęp do kanałów okablowania Podłączyć Wyjście prądowe w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć Wyjście prądowe/hrt w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wyjście częstotliwości w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wyjście dyskretne w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wyjście RS-485 w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć Wejście prądowe w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wejście dyskretne w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wejście częstotliwości w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączanie zasilania Indeks Wymogi E i
4 Spis treści ii Przetworniki Micro Motion Model 5700
5 1 Instalacja przenosiciel Micro Motion Zagadnienia opisane w tym rozdziale: Opis dokumentu Lista kontrolna czynności wykonywanych podczas montażu Dodatkowe kwestie związane z montażem wyposażenia Wymagania dotyczące zasilania Montaż i podłączanie czujnika montowanego bezpośrednio na przetwornikach Podłączyć 4-żyłowy lub 9-żyłowy zdalnie montowany przetwornik do czujnika Uziemienie elementów miernika Uzyskać dostęp do kanałów okablowania Podłączyć Wyjście prądowe w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć Wyjście prądowe/hrt w strefie zabezpieczonej przed wybuchem/ pożarem lub w strefie bezpiecznej Podłączyć wyjście częstotliwości w strefie zabezpieczonej przed wybuchem/ pożarem lub w strefie bezpiecznej Podłączyć wyjście dyskretne w strefie zabezpieczonej przed wybuchem/ pożarem lub w strefie bezpiecznej Podłączyć wyjście RS-485 w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć Wejście prądowe w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wejście dyskretne w strefie zabezpieczonej przed wybuchem/ pożarem lub w strefie bezpiecznej Podłączyć wejście częstotliwości w strefie zabezpieczonej przed wybuchem/ pożarem lub w strefie bezpiecznej Podłączanie zasilania 1.1 Opis dokumentu Szybka instrukcja montażu (SIM) dotycząca przetworników Model 5700 zawiera informacje na temat planowania umiejscowienia, montażu, podłączania oraz wstępnego konfigurowania przetwornika. Instrukcja ta nie zawiera informacji na temat pełnej konfiguracji, konserwacji, rozwiązywania problemów ani serwisowania przetwornika. Więcej informacji znajduje się w dokumencie Przetworniki Model 5700: Konfiguracja i instrukcja obsługi. Dostęp do pełnej internetowej dokumentacji dotyczącej produktu można uzyskać korzystając z płyty DVD z dokumentacją produktu Micro Motion wysłanej wraz z produktem lub wchodząc na stronę Wymogi E 1
6 1.2 Lista kontrolna czynności wykonywanych podczas montażu W całym tym dokumencie zawarto komunikaty bezpieczeństwa, aby chronić personel oraz sprzęt. Przed wykonaniem kolejnych czynności należy dokładnie przeczytać te komunikaty. Jeśli to możliwe, przetwornik należy zamontować w miejscu, w którym nie będzie on narażony na bezpośrednie działanie promieni słonecznych. Wymagania środowiskowe dotyczące przetwornika mogą zostać jeszcze bardziej zaostrzone przez dopuszczenie do użytku w strefach niebezpiecznych. Jeśli planowany jest montaż przetwornika w strefie niebezpiecznej: - sprawdzić, czy przetwornik ma właściwe atesty zezwalające na montaż w strefie niebezpiecznej. Na obudowie każdego przetwornika zamocowano tabliczkę z informacją o atestach zezwalających na montaż w strefie niebezpiecznej; - upewnić się, że kabel łączący przetwornik z czujnikiem spełnia wymagania montażu w strefie niebezpiecznej; - w przypadku montażu zgodnego z TEX/IEEx należy ściśle przestrzegać instrukcji bezpieczeństwa zawartych w dokumentacji atestowej TEX/IEEx dostępnej w Internecie na stronie Oprócz zapoznania się z niniejszą instrukcją należy również zapoznać się z powyższą dokumentacją. Należy sprawdzić, czy ma się odpowiedni kabel oraz wymagane do montażu części montażowe kabla. W przypadku okablowania pomiędzy przetwornikiem a czujnikiem należy także sprawdzić, czy maksymalna długość kabla nie przekracza 300 metrów (1000 stóp). Do innych połączeń stosuje się następujące kable: - kabel oprzyrządowania w formie skrętki dwużyłowej do wszystkich połączeń I/O; - ekranowany kabel w formie skrętki dwużyłowej do połączenia RS-485 (kanał E). Przetwornik można zamontować w dowolnym położeniu, jeśli tylko przepusty kablowe ani wyświetlacz przetwornika nie są skierowane do góry. Montaż przetwornika z przepustami kablowymi lub wyświetlaczem skierowanymi do góry stwarza ryzyko przedostania się wilgoci powstającej w wyniku kondensacji do obudowy przetwornika, co może uszkodzić przetwornik. Poniżej podano przykłady możliwego położenia przetwornika. Tabela 1-1: Możliwe położenie przetwornika Preferowane położenie Położenia alternatywne Zamontować przepływomierz w miejscu i położeniu spełniających następujące warunki: 2 Przetworniki Micro Motion Model 5700
7 - należy pozostawić wystarczająco dużo przestrzeni, aby można było otworzyć obudowę przetwornika. Micro Motionzaleca się pozostawienie mm (8 10 cali) miejsca przy punktach dostępu okablowania; - należy zapewnić łatwy dostęp do montażu okablowania do przetwornika. 1.3 Dodatkowe kwestie związane z montażem wyposażenia Montaż przetwornika może wymagać zastosowania dodatkowych mm (3 6 cali) okablowania dla wejścia/wyjścia oraz przyłączy zasilania. Oznacza to dodatkowy odcinek kabla w stosunku do obecnie zamontowanego okablowania. Należy upewnić się, że zapewniono dodatkowe okablowanie niezbędne do nowego montażu. Przed demontażem aktualnie zamontowanego przetwornika należy zapisać jego dane konfiguracyjne. Przy pierwszym uruchomieniu nowo zamontowanego przetwornika należy skonfigurować przepływomierz zgodnie z instrukcjami. Micro Motion zaleca zapisanie poniższych informacji (jeśli są podane): Zmienna Znacznik Jednostki przepływu masy Jednostki przepływu Jednostki gęstości Jednostki temperatury Ustawienie Konfiguracja kanałów wyjścia prądowe - Zasilanie (wewnętrzne lub zewnętrzne): - Źródło: - Skalowanie (dolna wartość graniczna, górna wartość graniczna): - Działanie przy uszkodzeniu: Wyjścia częstotliwości - Zasilanie (wewnętrzne lub zewnętrzne): - Źródło: - Skalowanie (dolna wartość graniczna, górna wartość graniczna): - Działanie przy uszkodzeniu: Wyjścia dyskretne - Zasilanie (wewnętrzne lub zewnętrzne): - Źródło: - Skalowanie (dolna wartość graniczna, górna wartość graniczna): - Działanie przy uszkodzeniu: Wejście dyskretne - Zasilanie (wewnętrzne lub zewnętrzne): - Źródło: - Skalowanie (dolna wartość graniczna, górna wartość graniczna): - Działanie przy uszkodzeniu: RS dres: Wymogi E 3
8 Zmienna Ustawienie Parametry kalibracji (wyłącznie w przypadku instalacji z okablowaniem 9- żyłowym) zynnik kalibracji przepływu - FF (flow calibration factor, czynnik kalibracji przepływu): zynniki kalibracji gęstości - D1: - D2: - K1: - K2: - T: - FD: 1.4 Wymagania dotyczące zasilania Wejście samoprzełączające pomiędzy prądem zmiennym a prądem stałym, automatycznie rozpoznaje dostarczane napięcie: 85 do 265 V, 50/60 Hz, typowo 6 W, maksymalnie 11 W 18 do 100 VD, typowo 6 W, maksymalnie 11 W Uwaga W przypadku zasilania prądem stałym: Wymagania dotyczące zasilania odnoszą się do podłączenia tylko jednego przetwornika. Przy włączaniu źródło zasilania musi zapewnić dla każdego przetwornika pobór prądu równy 1,5 przez krótki czas. Długość i średnica przewodząca kabla zasilania muszą być dobrane tak, aby zapewniać co najmniej 18 VD na zaciskach zasilania, przy prądzie obciążenia wynoszącym 0,7. Wytyczne dotyczące dobierania rozmiaru kabla podano w Ilustracja 1-1 oraz Tabela 1-2. Ilustracja 1-1: Wzór na dobieranie rozmiaru kabla M: minimalne dostarczane napięcie R: rezystancja kabla L: długość kabla (w Ω/stopę) M = 18V + (R L 0.7) Tabela 1-2: Typowa rezystancja kabla zasilania przy 20 (68 F) Średnica Rezystancja 14 WG 0,0050 Ω/stopę 16 WG 0,0080 Ω/stopę 18 WG 0,0128 Ω/stopę 20 WG 0,0204 Ω/stopę 2,5 mm 2 0,0136 Ω/m 1,5 mm 2 0,0228 Ω/m 1,0 mm 2 0,0340 Ω/m 0,75 mm 2 0,0460 Ω/m 4 Przetworniki Micro Motion Model 5700
9 Tabela 1-2: Typowa rezystancja kabla zasilania przy 20 (68 F) (ciąg dalszy) Średnica Rezystancja 0,50 mm 2 0,0680 Ω/m Maksymalne długości kabla łączącego czujnik z przetwornikiem Maksymalna długość kabla łączącego czujnik z przetwornikiem zamontowanym oddzielnie zależy od typu kabla. Tabela 1-3: Maksymalne długości kabla łączącego czujnik z przetwornikiem Typ kabla Średnica Maksymalna długość Micro Motion 4-żyłowy Nie dotyczy 300 metrów (1000 stóp) Micro Motion 9-żyłowy Nie dotyczy 300 metrów (1000 stóp) Kabel 4-żyłowy dostarczany przez użytkownika VD 22 WG (0,35 mm 2 ) VD 20 WG (0,5 mm 2 ) VD 18 WG (0,8 mm 2 ) RS WG (0,35 mm 2 ) lub większy 90 metrów (300 stóp) 150 metrów (500 stóp) 300 metrów (1000 stóp) 300 metrów (1000 stóp) 1.5 Montaż i podłączanie czujnika montowanego bezpośrednio na przetwornikach Nie ma szczególnych wymogów montażowych dotyczących montażu bezpośrednio na przetwornikach; nie jest też konieczne podłączenie okablowania pomiędzy przetwornikiem a czujnikiem. 1.6 Podłączyć 4-żyłowy lub 9-żyłowy zdalnie montowany przetwornik do czujnika Pre-wyposażenie Przygotować kabel 4-żyłowy lub 9-żyłowy opisany w dokumentacji czujnika. Podłączyć kabel do procesora lokalnego zamontowanego na czujniku lub do skrzynki przyłączeniowej, które opisano w dokumentacji czujnika. Dostęp do pełnej internetowej dokumentacji dotyczącej produktu można uzyskać korzystając z płyty DVD z dokumentacją produktu Micro Motion wysłanej wraz z produktem lub wchodząc na stronę 1. Zdjąć pokrywę przegrody okablowania łączącego przetwornik z czujnikiem, aby odsłonić połączenia zaciskowe. Wymogi E 5

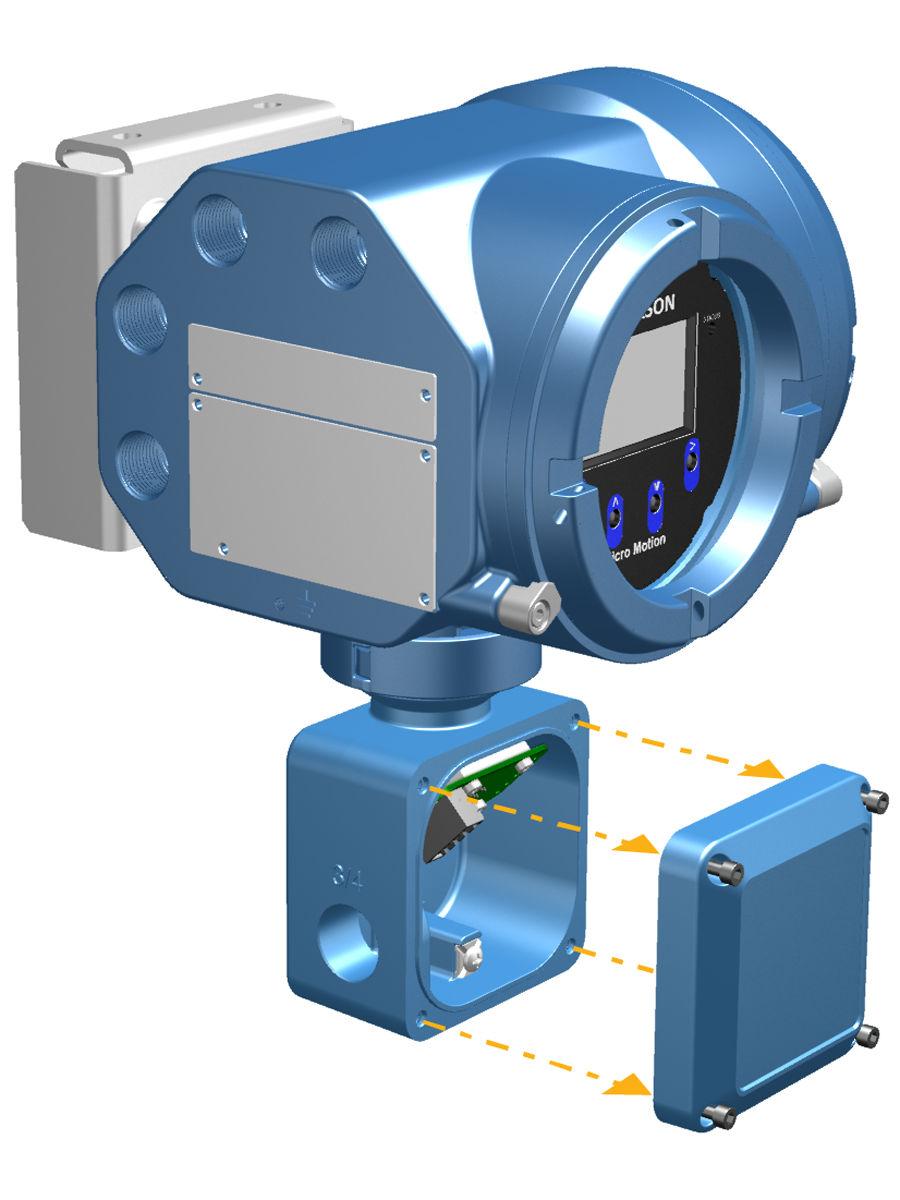

10 Ilustracja 1-2: Zdejmowanie pokrywy przegrody okablowania łączącego przetwornik z czujnikiem 6 Przetworniki Micro Motion Model 5700

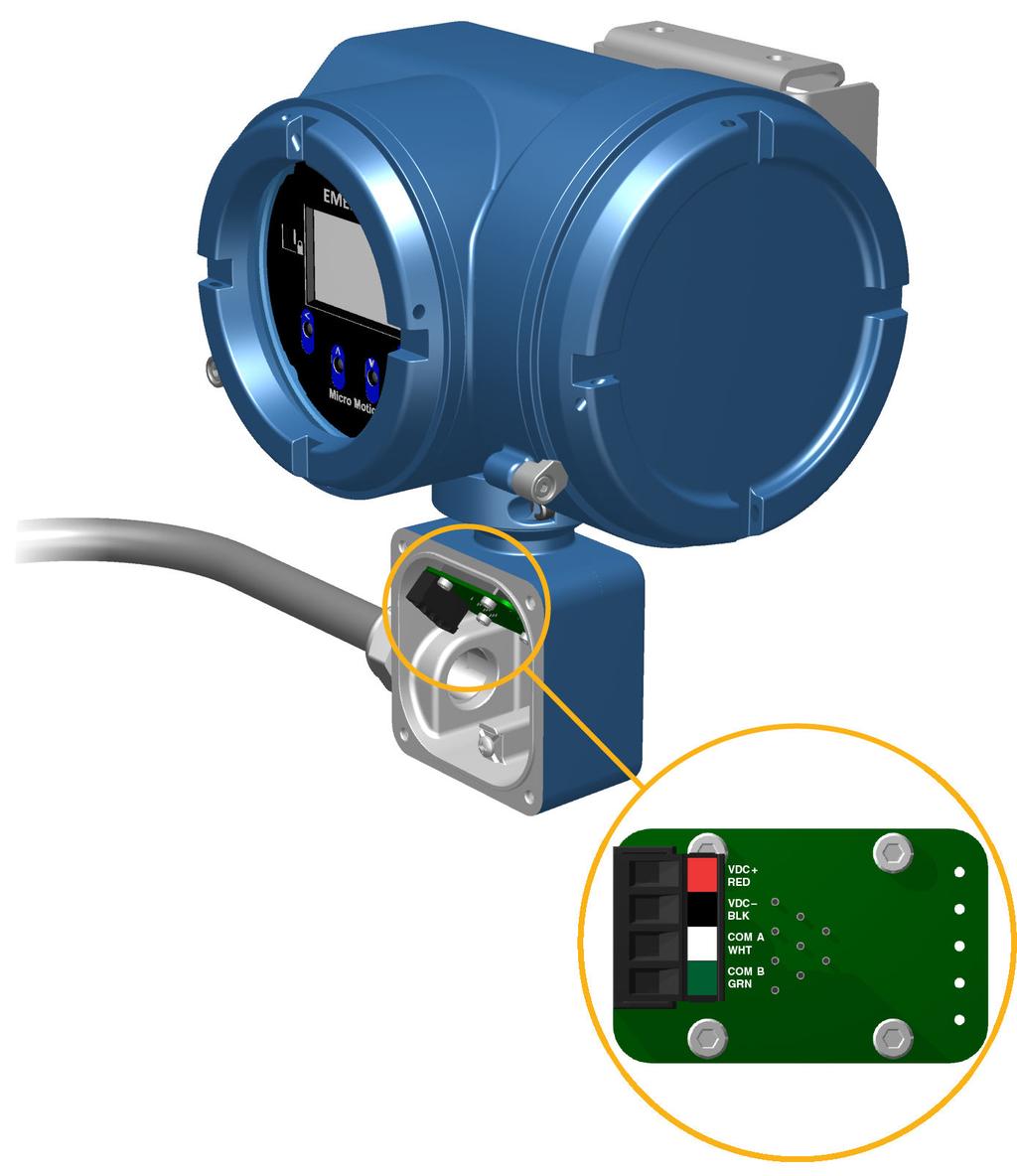

11 2. Wprowadzić okablowanie czujnika do przedziału okablowania przetwornika. Ilustracja 1-3: Przepust okablowania czujnika 3. Podłączyć przewody czujnika do odpowiednich zacisków. Ilustracja 1-4 ukazuje 4-żyłowe połączenia zaciskowe. Ilustracja 1-5 ukazuje 9-żyłowe połączenia zaciskowe. Wymogi E 7
12 Ilustracja 1-4: 4-żyłowe połączenia przewodów łączących przetwornik z czujnikiem 8 Przetworniki Micro Motion Model 5700

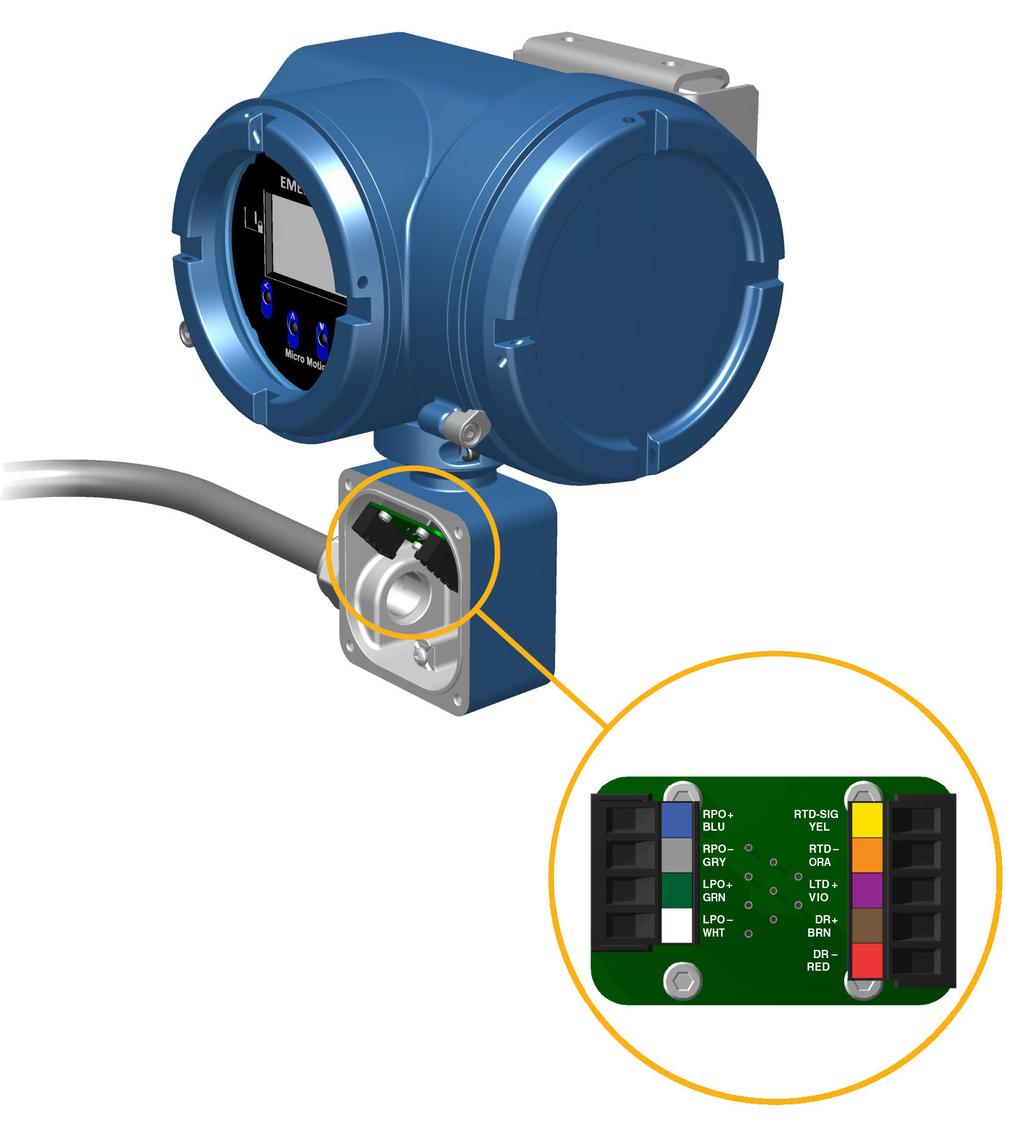

13 Ilustracja 1-5: 9-żyłowe połączenia przewodów łączących przetwornik z czujnikiem Uwaga Podłączyć 4 przewody uziemienia w 9-żyłowym kablu do śruby uziemienia znajdującej się w skrzynce przyłączeniowej. 1.7 Uziemienie elementów miernika W zdalnych instalacjach z kablem 4-żyłowym i 9-żyłowym przetwornik i czujnik uziemiane są oddzielnie. Pre-wyposażenie UWG! Nieprawidłowe uziemienie może być przyczyną błędów pomiarowych lub uszkodzenia przepływomierza. Wymogi E 9
14 OSTRZEŻENIE! Niezastosowanie się do wymagań instalacji iskrobezpiecznych w strefie niebezpiecznej może być przyczyną wybuchu. Uwaga W przypadku instalacji w obszarze zagrożonym wybuchem w Europie należy stosować się norm EN lub normy krajowe. Jeśli nie obowiązują normy krajowe, podczas uziemiania postępować zgodnie z poniższymi zaleceniami: Używać przewodu miedzianego o rozmiarze 14 WG (2,5 mm 2 ) lub większego. Przewody uziemiające muszą być jak najkrótsze, o impedancji mniejszej niż 1 Ω. Podłączyć przewody uziemiające bezpośrednio do uziemienia lub zgodnie z normami zakładowymi. 1. Uziemić czujnik zgodnie z instrukcjami zawartymi w dokumentacji czujnika. 2. Uziemić przetwornik zgodnie z właściwymi normami lokalnymi, wykorzystując wewnętrzną lub zewnętrzną śrubę uziemienia przetwornika. Wewnętrzna śruba uziemienia znajduje się wewnątrz przedziału okablowania łączącego przetwornik z czujnikiem. Zewnętrzna śruba uziemienia znajduje się z boku przetwornika pod etykietą. 1.8 Uzyskać dostęp do kanałów okablowania 1. Usunąć pokrywę okablowania, aby odsłonić złącza I/O bloku zaciskowego okablowania. 10 Przetworniki Micro Motion Model 5700
15 2. Potwierdzić, które kanały przetwornika są aktywne, tj. w stanie ON, a także określić typ konfiguracji, do której będzie podłączane okablowanie, na podstawie dostępnych opcji (patrz Ilustracja 1 oraz Tabela 1). Ilustracja 1-6: Identyfikacja aktywnego kanału. Klucz służący do identyfikacji aktywowanych wejść/wyjść Tabela 1-4: Dostępne konfiguracje kanału Kanał wyjściowy D E Opcje wyjść Wyjście prądowe (1) (HRT) Wyjście prądowe (2) zęstotliwość (2) Wyjście dyskretne (1) Wyjście prądowe (3) zęstotliwość (1) Wyjście dyskretne (2) Wejście dyskretne (1) Wejście prądowe Zaciski okablowania zęstotliwość (2) Wyjście dyskretne (3) Wejście dyskretne (2) Wejście częstotliwości RS (Zalecane) Zapisać konfigurację kanału i okablowania na etykiecie znajdującej się wewnątrz obudowy przetwornika. Wymogi E 11
16 Ilustracja 1-7: Etykieta konfiguracji kanału i okablowania 1.9 Podłączyć Wyjście prądowe w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wyjście prądowe (zasilane wewnętrznie) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. 12 Przetworniki Micro Motion Model 5700
17 Ilustracja 1-8: Podłączanie wyjścia prądowego (zasilanego wewnętrznie) D. Wyjście prądowe. Kanały, lub. Maksymalna rezystancja pętli 820 Ω D. Urządzenie sygnałowe Podłączyć Wyjście prądowe (zasilane wewnętrznie) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-9: Podłączanie wyjścia prądowego (zasilanego zewnętrznie) D E. Wyjście prądowe. Kanały, lub V D (maksymalnie) D. Ilustracja 1-10 Przedstawia maksymalną rezystancję pętli E. Urządzenie sygnałowe Wymogi E 13
18 Ilustracja 1-10: Wyjście prądowe zasilane zewnętrznie: maksymalna rezystancja pętli Maksymalna rezystancja (Ω). Napięcie zasilania zewnętrznego (V) 1.10 Podłączyć Wyjście prądowe/hrt w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wyjście prądowe/hrt (zasilane wewnętrznie) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. 14 Przetworniki Micro Motion Model 5700
19 Ilustracja 1-11: Podłączanie wyjścia prądowego/hrt (zasilanego wewnętrznie) 1 2. Wyjście prądowe/hrt. Rezystancja Ω. HRT urządzenie Podłączyć wyjście prądowe/hrt (zasilane zewnętrznie) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-12: Podłączanie wyjścia prądowego/hrt (zasilanego zewnętrznie) 1 2 D. Wyjście prądowe/hrt V D (maksymalnie). Rezystancja Ω (Ilustracja 1-13 przedstawia maksymalną rezystancję pętli) D. HRT urządzenie Wymogi E 15
20 Ilustracja 1-13: Wyjście prądowe/hrt zasilane zewnętrznie: maksymalna rezystancja pętli Maksymalna rezystancja (Ω). Napięcie zasilania zewnętrznego (V) Podłączyć sieciową instalację prądową/hrt (zasilaną zewnętrznie lub wewnętrznie) Informacje dotyczące podłączania sieciowej instalacji prądowej/hrt znajdują się na poniższym rysunku. 16 Przetworniki Micro Motion Model 5700
21 Ilustracja 1-14: Podłączanie sieciowej instalacji prądowej/hrt E D 1 2 F. Rezystancja Ω. System nadrzędny lub sterownik zgodny z HRT. Przetwornik zgodny z HRT (zasilany wewnętrznie) D. Połączenia prądowe/hrt dla modelu przetwornika 5700 (zasilanego wewnętrznie) E. Przetworniki SMRT FMILY F. Dla zewnętrznego przetwornika wymagane jest zasilanie 24 V D w pętli 1.11 Podłączyć wyjście częstotliwości w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wyjście częstotliwości (zasilane wewnętrznie) (Kanały /) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Wymogi E 17
22 Ilustracja 1-15: Podłączanie wyjścia częstotliwości (zasilanego wewnętrznie) D. Wyjście częstotliwości. Kanał lub. Ilustracja 1-16 Przedstawia amplitudę wyjściową w stosunku do rezystancji obciążenia D. Licznik Ilustracja 1-16: Zasilane wewnętrznie wyjście częstotliwości: amplituda wyjściowa w stosunku do rezystancji obciążenia [obwód otwarty, 24 V D (znam.)] mplituda wyjściowa (V). Rezystor obciążenia (Ω) Podłączyć wyjście częstotliwości (zasilane zewnętrznie) (Kanały /) 18 Przetworniki Micro Motion Model 5700
23 Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-17: Podłączanie wyjścia częstotliwości (zasilanego zewnętrznie) D E. Wyjście częstotliwości. Kanał lub V D (maksymalnie) D. natężenie 500 m (maksymalnie) E. Licznik Podłączyć wyjście częstotliwości (zasilane wewnętrznie) (Kanał D) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-18: Podłączanie wyjścia częstotliwości (zasilanego wewnętrznie) 7 8. Wyjście częstotliwości. Ilustracja 1-19 przedstawia amplitudę wyjściową w stosunku do rezystancji obciążenia. Licznik Wymogi E 19
24 Ilustracja 1-19: Zasilane wewnętrznie wyjście częstotliwości: amplituda wyjściowa w stosunku do rezystancji obciążenia [obwód otwarty, 24 V D (znam.)] mplituda wyjściowa (V). Rezystor obciążenia (Ω) Podłączyć wyjście częstotliwości (zasilane zewnętrznie) (Kanał D) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-20: Podłączanie wyjścia częstotliwości (zasilanego zewnętrznie) 7 8 D. Wyjście częstotliwości VD (maksymalnie). natężenie 500 m (maksymalnie) D. Urządzenie sygnałowe 20 Przetworniki Micro Motion Model 5700
25 1.12 Podłączyć wyjście dyskretne w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wyjście dyskretne (zasilane wewnętrznie) (Kanały /) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-21: Podłączanie wyjścia dyskretnego (zasilanego wewnętrznie) D. Wyjście dyskretne. Kanał lub. Ilustracja 1-22 przedstawia amplitudę wyjściową w stosunku do rezystancji obciążenia D. Licznik Wymogi E 21
26 Ilustracja 1-22: Zasilane wewnętrznie wyjście dyskretne: amplituda wyjściowa w stosunku do rezystancji obciążenia [obwód otwarty, 24 VD (znam.)] mplituda wyjściowa (V). Rezystor obciążenia (Ω) Podłączyć wyjście dyskretne (zasilane zewnętrznie) (Kanały /) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. 22 Przetworniki Micro Motion Model 5700
27 Ilustracja 1-23: Podłączanie wyjścia dyskretnego (zasilanego zewnętrznie) D E. Wyjście dyskretne. Kanał lub VD (maksymalnie) D. natężenie 500 m (maksymalnie) E. Licznik Podłączyć wyjście dyskretne (zasilane wewnętrznie) (Kanał D) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-24: Podłączanie wyjścia dyskretnego (zasilanego wewnętrznie) 7 8. Wyjście dyskretne. Ilustracja 1-25 przedstawia amplitudę wyjściową w stosunku do rezystancji obciążenia. Licznik Wymogi E 23
28 Ilustracja 1-25: Zasilane wewnętrznie wyjście dyskretne: amplituda wyjściowa w stosunku do rezystancji obciążenia [obwód otwarty, 24 V D (znam.)] mplituda wyjściowa (V). Rezystor obciążenia (Ω) Podłączyć wyjście dyskretne (zasilane zewnętrznie) (Kanał D) Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-26: Podłączanie wyjścia dyskretnego (zasilanego zewnętrznie) 7 8 D. Wyjście dyskretne VD (maksymalnie). natężenie 500 m (maksymalnie) D. Urządzenie sygnałowe 24 Przetworniki Micro Motion Model 5700
29 1.13 Podłączyć wyjście RS-485 w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć do odpowiedniego zacisku wyjściowego i wtyków. Ilustracja 1-27: Okablowanie wyjściowe RS Wyjście RS-R85. RS-485/. RS-485/ Uwaga Przetwornik nie zapewnia rezystancji końcowej RS Podłączyć Wejście prądowe w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wejście prądowe (zasilane wewnętrznie) Podłączyć do odpowiedniego zacisku wejściowego i wtyków. Wymogi E 25
30 7 8 Instalacja przenosiciel Micro Motion Ilustracja 1-28: Podłączanie wejścia prądowego (zasilanego wewnętrznie) 7 8. Wejście prądowe. Rezystancja wejściowa 100 Ω na Kanale D. Wejście 4 20 m urządzenie Podłączyć wejście prądowe (zasilane zewnętrznie) Podłączyć do odpowiedniego zacisku wejściowego i wtyków. Ilustracja 1-29: Podłączanie wejścia prądowego (zasilanego zewnętrznie) D. Wejście prądowe. Rezystancja wejściowa 100 Ω na Kanale D. Wejście 4 20 m urządzenie D. 30 V D (maksymalnie) 1.15 Podłączyć wejście dyskretne w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Podłączyć wejście dyskretne (zasilane wewnętrznie) 26 Przetworniki Micro Motion Model 5700
31 Podłączyć do odpowiedniego zacisku wejściowego i wtyków. Ilustracja 1-30: Podłączanie wejścia dyskretnego (zasilanego wewnętrznie). Wejście dyskretne. Kanał lub D. Przełącznik Podłączyć wejście dyskretne (zasilane zewnętrznie) Podłączyć do odpowiedniego zacisku wejściowego i wtyków. Ilustracja 1-31: Podłączanie wejścia dyskretnego (zasilanego zewnętrznie). Wejście dyskretne. Kanał lub D. 30 VD (maksymalnie) Uwaga Progowa dodatnia wartość maksymalna to 3 VD. Progowa ujemna wartość minimalna to 0,6 VD Podłączyć wejście częstotliwości w strefie zabezpieczonej przed wybuchem/pożarem lub w strefie bezpiecznej Wymogi E 27
32 Podłączyć wejście częstotliwości (zasilane wewnętrznie) Podłączyć do odpowiedniego zacisku wejściowego i wtyków. Ilustracja 1-32: Podłączanie wejścia częstotliwości (zasilanego wewnętrznie) 7 8 D. Wejście częstotliwości. Wejście częstotliwości urządzenie. (Opcjonalnie) rezystor/otwarty kolektor 1 10 KΩ D. (Opcjonalnie) 3 30 V D Podłączyć wejście częstotliwości (zasilane zewnętrznie) Podłączyć do odpowiedniego zacisku wejściowego i wtyków. Ilustracja 1-33: Podłączanie wejścia częstotliwości (zasilanego zewnętrznie) 7 8 D. Wejście częstotliwości. Wejście częstotliwości urządzenie. Rezystancja 1 10 KΩ D V D 1.17 Podłączanie zasilania Na linii zasilania można zamontować przełącznik. 28 Przetworniki Micro Motion Model 5700
33 by zapewnić zgodność z dyrektywą 2014/35/UE (w przypadku instalacji europejskich), przełącznik należy zamontować w pobliżu przetwornika. 1. Usunąć pokrywę okablowania. 2. Otworzyć klapkę ostrzegawczą Zasilanie, pod którą znajdują się zaciski zasilania. Ilustracja 1-34: Rozmieszczenie zacisków okablowania zasilania oraz uziemienia urządzenia. Zaciski okablowania zasilania (+ i -). Uziemienie urządzenia 3. Podłączyć przewody zasilania: W przypadku zasilania prądem stałym: podłączyć do zacisków + i. W przypadku zasilania prądem zmiennym: podłączyć do zacisków L/L1 (linia) and N/L2 (zerowy). 4. Uziemić zasilanie za pomocą uziemienia urządzenia, które również znajduje się pod klapką ostrzegawczą Zasilanie. Wymogi E 29
34 Indeks Indeks M maksymalne długości kabla 5 odległości do okablowania 5 P podłączenia zasilania 28 U uziemienie instalacji zdalnej z kablem 4-żyłowym 9 W wymagania dotyczące zasilania 4 Z zasilanie podłączanie 28 zasilanie prądem stałym, patrz Zasilanie zasilanie prądem zmiennym, patrz Zasilanie 30 Przetworniki Micro Motion Model 5700
35 Indeks Wymogi E 31
36 *MMI * MMI Rev 2014 Micro Motion Polska Emerson Process Management Sp. z o.o. ul. Konstruktorska Warszawa T +48 (22) F +48 (22) Micro Motion Inc. US Worldwide Headquarters 7070 Winchester ircle oulder, olorado T F Micro Motion sia Emerson Process Management 1 Pandan rescent Singapore Republika Singapur T F Micro Motion Europe Emerson Process Management Neonstraat WX Ede The Netherlands T +31 (0) F +31 (0) Micro Motion Japan Emerson Process Management 1 2 5, Higashi Shinagawa Shinagawa-ku Tokyo Japonsko T F Micro Motion, Inc. Wszystkie prawa zastrzeżone. Logo Emerson jest znakiem towarowym i znakiem usługowym firmy Emerson Electric o. Micro Motion, ELITE, ProLink, MVD i MVD Direct onnect są znakami jednej z firm należących do grupy Emerson Process Management. Pozostałe znaki należą do odpowiednich właścicieli.
