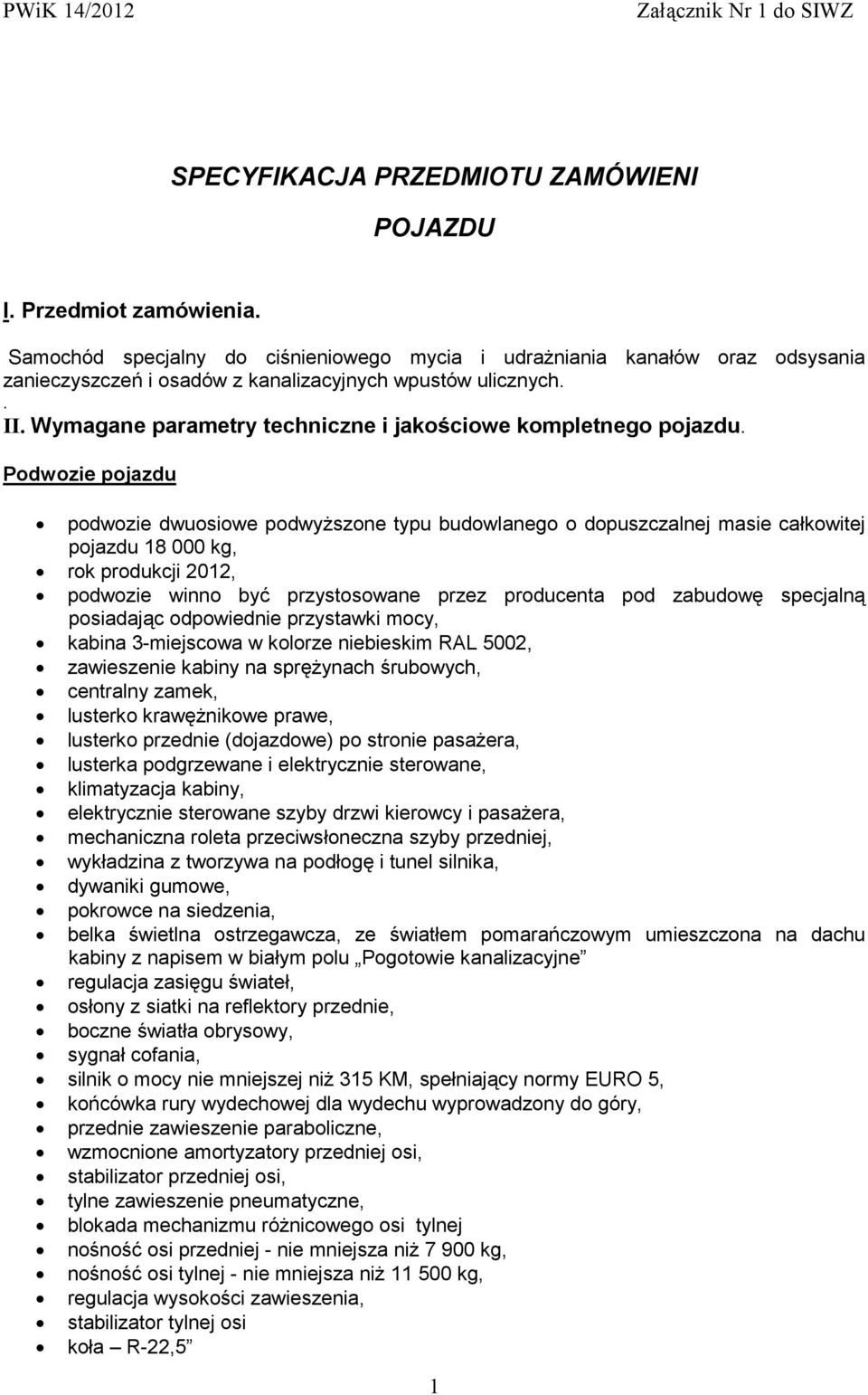

1 SPECYFIKACJA PRZEDMIOTU ZAMÓWIENI POJAZDU I. Przedmiot zamówienia. Samochód specjalny do ciśnieniowego mycia i udrażniania kanałów oraz odsysania zanieczyszczeń i osadów z kanalizacyjnych wpustów ulicznych.. II. Wymagane parametry techniczne i jakościowe kompletnego pojazdu. Podwozie pojazdu podwozie dwuosiowe podwyższone typu budowlanego o dopuszczalnej masie całkowitej pojazdu kg, rok produkcji 2012, podwozie winno być przystosowane przez producenta pod zabudowę specjalną posiadając odpowiednie przystawki mocy, kabina 3-miejscowa w kolorze niebieskim RAL 5002, zawieszenie kabiny na sprężynach śrubowych, centralny zamek, lusterko krawężnikowe prawe, lusterko przednie (dojazdowe) po stronie pasażera, lusterka podgrzewane i elektrycznie sterowane, klimatyzacja kabiny, elektrycznie sterowane szyby drzwi kierowcy i pasażera, mechaniczna roleta przeciwsłoneczna szyby przedniej, wykładzina z tworzywa na podłogę i tunel silnika, dywaniki gumowe, pokrowce na siedzenia, belka świetlna ostrzegawcza, ze światłem pomarańczowym umieszczona na dachu kabiny z napisem w białym polu Pogotowie kanalizacyjne regulacja zasięgu świateł, osłony z siatki na reflektory przednie, boczne światła obrysowy, sygnał cofania, silnik o mocy nie mniejszej niż 315 KM, spełniający normy EURO 5, końcówka rury wydechowej dla wydechu wyprowadzony do góry, przednie zawieszenie paraboliczne, wzmocnione amortyzatory przedniej osi, stabilizator przedniej osi, tylne zawieszenie pneumatyczne, blokada mechanizmu różnicowego osi tylnej nośność osi przedniej - nie mniejsza niż kg, nośność osi tylnej - nie mniejsza niż kg, regulacja wysokości zawieszenia, stabilizator tylnej osi koła R-22,5 1

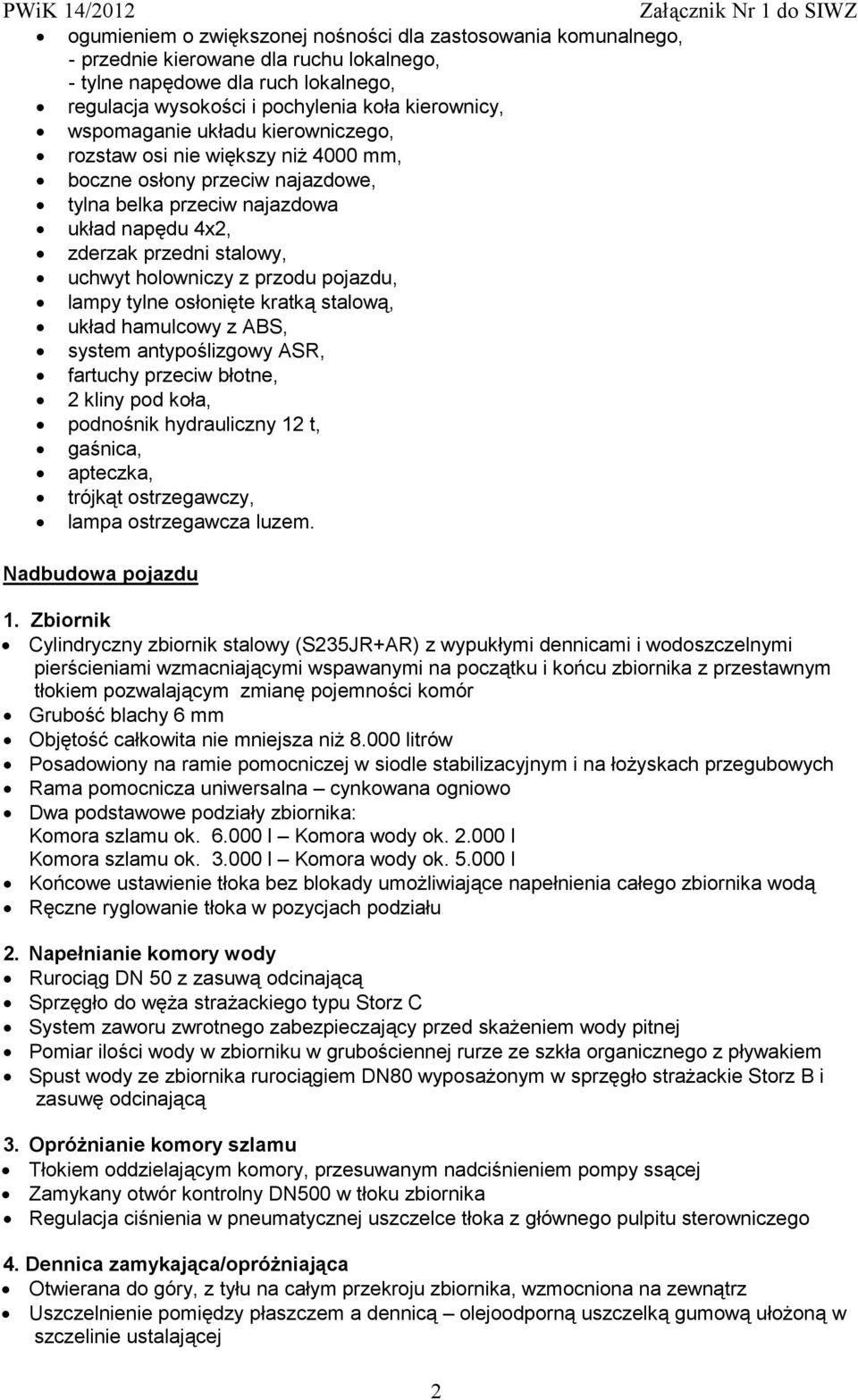

2 ogumieniem o zwiększonej nośności dla zastosowania komunalnego, - przednie kierowane dla ruchu lokalnego, - tylne napędowe dla ruch lokalnego, regulacja wysokości i pochylenia koła kierownicy, wspomaganie układu kierowniczego, rozstaw osi nie większy niż 4000 mm, boczne osłony przeciw najazdowe, tylna belka przeciw najazdowa układ napędu 4x2, zderzak przedni stalowy, uchwyt holowniczy z przodu pojazdu, lampy tylne osłonięte kratką stalową, układ hamulcowy z ABS, system antypoślizgowy ASR, fartuchy przeciw błotne, 2 kliny pod koła, podnośnik hydrauliczny 12 t, gaśnica, apteczka, trójkąt ostrzegawczy, lampa ostrzegawcza luzem. Nadbudowa pojazdu 1. Zbiornik Cylindryczny zbiornik stalowy (S235JR+AR) z wypukłymi dennicami i wodoszczelnymi pierścieniami wzmacniającymi wspawanymi na początku i końcu zbiornika z przestawnym tłokiem pozwalającym zmianę pojemności komór Grubość blachy 6 mm Objętość całkowita nie mniejsza niż litrów Posadowiony na ramie pomocniczej w siodle stabilizacyjnym i na łożyskach przegubowych Rama pomocnicza uniwersalna cynkowana ogniowo Dwa podstawowe podziały zbiornika: Komora szlamu ok l Komora wody ok l Komora szlamu ok l Komora wody ok l Końcowe ustawienie tłoka bez blokady umożliwiające napełnienia całego zbiornika wodą Ręczne ryglowanie tłoka w pozycjach podziału 2. Napełnianie komory wody Rurociąg DN 50 z zasuwą odcinającą Sprzęgło do węża strażackiego typu Storz C System zaworu zwrotnego zabezpieczający przed skażeniem wody pitnej Pomiar ilości wody w zbiorniku w grubościennej rurze ze szkła organicznego z pływakiem Spust wody ze zbiornika rurociągiem DN80 wyposażonym w sprzęgło strażackie Storz B i zasuwę odcinającą 3. Opróżnianie komory szlamu Tłokiem oddzielającym komory, przesuwanym nadciśnieniem pompy ssącej Zamykany otwór kontrolny DN500 w tłoku zbiornika Regulacja ciśnienia w pneumatycznej uszczelce tłoka z głównego pulpitu sterowniczego 4. Dennica zamykająca/opróżniająca Otwierana do góry, z tyłu na całym przekroju zbiornika, wzmocniona na zewnątrz Uszczelnienie pomiędzy płaszczem a dennicą olejoodporną uszczelką gumową ułożoną w szczelinie ustalającej 2

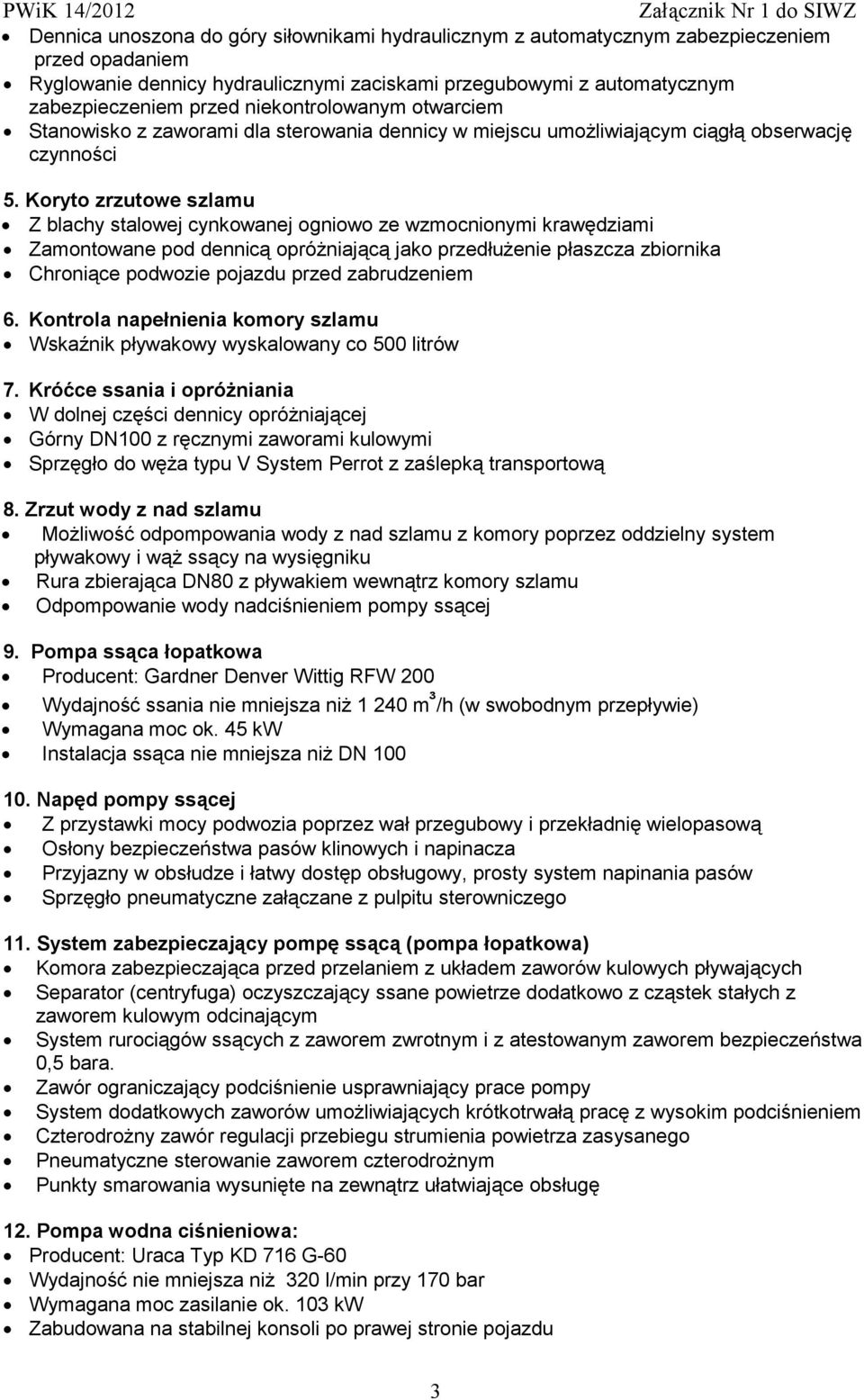

3 Dennica unoszona do góry siłownikami hydraulicznym z automatycznym zabezpieczeniem przed opadaniem Ryglowanie dennicy hydraulicznymi zaciskami przegubowymi z automatycznym zabezpieczeniem przed niekontrolowanym otwarciem Stanowisko z zaworami dla sterowania dennicy w miejscu umożliwiającym ciągłą obserwację czynności 5. Koryto zrzutowe szlamu Z blachy stalowej cynkowanej ogniowo ze wzmocnionymi krawędziami Zamontowane pod dennicą opróżniającą jako przedłużenie płaszcza zbiornika Chroniące podwozie pojazdu przed zabrudzeniem 6. Kontrola napełnienia komory szlamu Wskaźnik pływakowy wyskalowany co 500 litrów 7. Króćce ssania i opróżniania W dolnej części dennicy opróżniającej Górny DN100 z ręcznymi zaworami kulowymi Sprzęgło do węża typu V System Perrot z zaślepką transportową 8. Zrzut wody z nad szlamu Możliwość odpompowania wody z nad szlamu z komory poprzez oddzielny system pływakowy i wąż ssący na wysięgniku Rura zbierająca DN80 z pływakiem wewnątrz komory szlamu Odpompowanie wody nadciśnieniem pompy ssącej 9. Pompa ssąca łopatkowa Producent: Gardner Denver Wittig RFW 200 Wydajność ssania nie mniejsza niż m ³ /h (w swobodnym przepływie) Wymagana moc ok. 45 kw Instalacja ssąca nie mniejsza niż DN Napęd pompy ssącej Z przystawki mocy podwozia poprzez wał przegubowy i przekładnię wielopasową Osłony bezpieczeństwa pasów klinowych i napinacza Przyjazny w obsłudze i łatwy dostęp obsługowy, prosty system napinania pasów Sprzęgło pneumatyczne załączane z pulpitu sterowniczego 11. System zabezpieczający pompę ssącą (pompa łopatkowa) Komora zabezpieczająca przed przelaniem z układem zaworów kulowych pływających Separator (centryfuga) oczyszczający ssane powietrze dodatkowo z cząstek stałych z zaworem kulowym odcinającym System rurociągów ssących z zaworem zwrotnym i z atestowanym zaworem bezpieczeństwa 0,5 bara. Zawór ograniczający podciśnienie usprawniający prace pompy System dodatkowych zaworów umożliwiających krótkotrwałą pracę z wysokim podciśnieniem Czterodrożny zawór regulacji przebiegu strumienia powietrza zasysanego Pneumatyczne sterowanie zaworem czterodrożnym Punkty smarowania wysunięte na zewnątrz ułatwiające obsługę 12. Pompa wodna ciśnieniowa: Producent: Uraca Typ KD 716 G-60 Wydajność nie mniejsza niż 320 l/min przy 170 bar Wymagana moc zasilanie ok. 103 kw Zabudowana na stabilnej konsoli po prawej stronie pojazdu 3

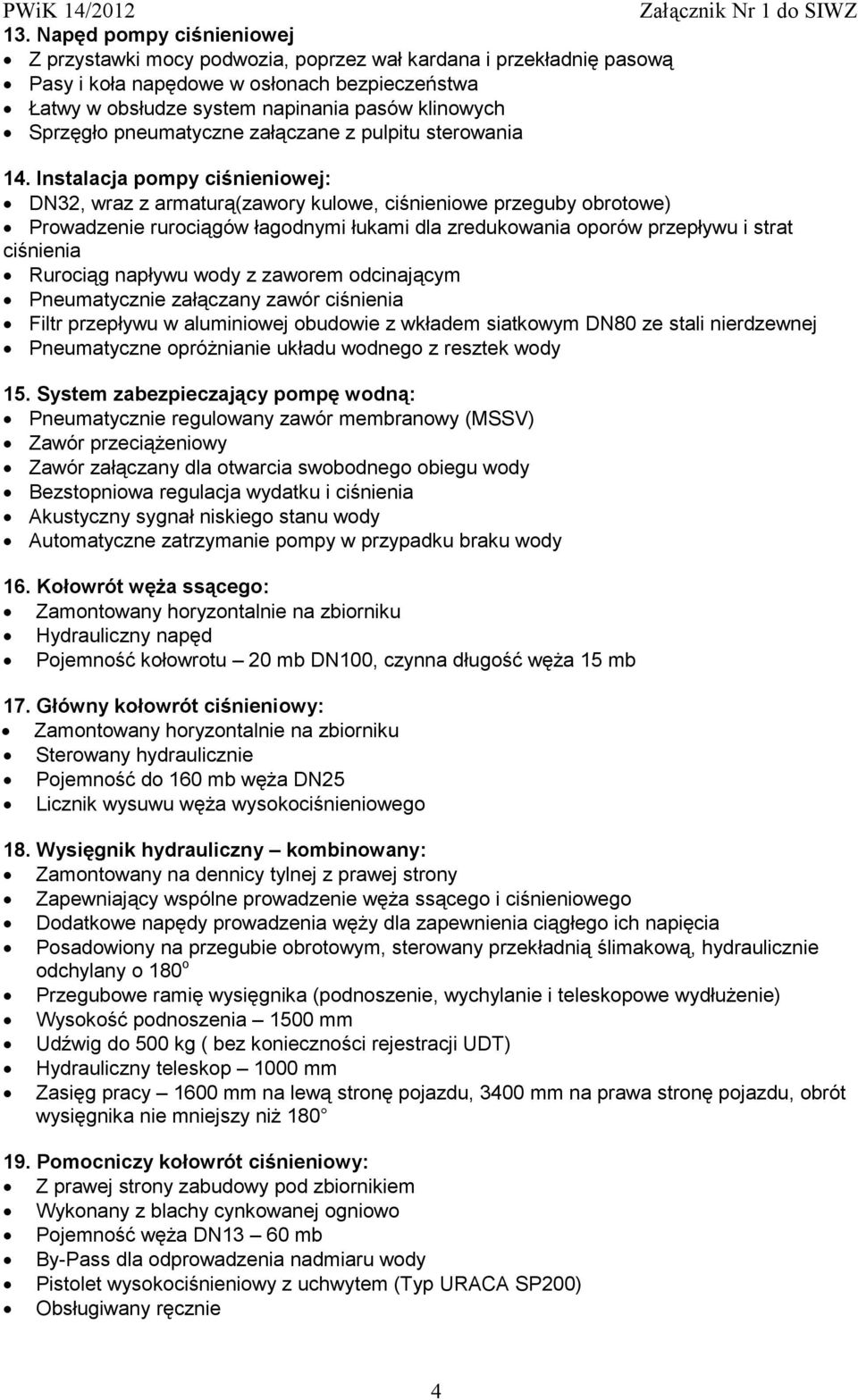

4 13. Napęd pompy ciśnieniowej Z przystawki mocy podwozia, poprzez wał kardana i przekładnię pasową Pasy i koła napędowe w osłonach bezpieczeństwa Łatwy w obsłudze system napinania pasów klinowych Sprzęgło pneumatyczne załączane z pulpitu sterowania 14. Instalacja pompy ciśnieniowej: DN32, wraz z armaturą(zawory kulowe, ciśnieniowe przeguby obrotowe) Prowadzenie rurociągów łagodnymi łukami dla zredukowania oporów przepływu i strat ciśnienia Rurociąg napływu wody z zaworem odcinającym Pneumatycznie załączany zawór ciśnienia Filtr przepływu w aluminiowej obudowie z wkładem siatkowym DN80 ze stali nierdzewnej Pneumatyczne opróżnianie układu wodnego z resztek wody 15. System zabezpieczający pompę wodną: Pneumatycznie regulowany zawór membranowy (MSSV) Zawór przeciążeniowy Zawór załączany dla otwarcia swobodnego obiegu wody Bezstopniowa regulacja wydatku i ciśnienia Akustyczny sygnał niskiego stanu wody Automatyczne zatrzymanie pompy w przypadku braku wody 16. Kołowrót węża ssącego: Zamontowany horyzontalnie na zbiorniku Hydrauliczny napęd Pojemność kołowrotu 20 mb DN100, czynna długość węża 15 mb 17. Główny kołowrót ciśnieniowy: Zamontowany horyzontalnie na zbiorniku Sterowany hydraulicznie Pojemność do 160 mb węża DN25 Licznik wysuwu węża wysokociśnieniowego 18. Wysięgnik hydrauliczny kombinowany: Zamontowany na dennicy tylnej z prawej strony Zapewniający wspólne prowadzenie węża ssącego i ciśnieniowego Dodatkowe napędy prowadzenia węży dla zapewnienia ciągłego ich napięcia Posadowiony na przegubie obrotowym, sterowany przekładnią ślimakową, hydraulicznie odchylany o 180 o Przegubowe ramię wysięgnika (podnoszenie, wychylanie i teleskopowe wydłużenie) Wysokość podnoszenia 1500 mm Udźwig do 500 kg ( bez konieczności rejestracji UDT) Hydrauliczny teleskop 1000 mm Zasięg pracy 1600 mm na lewą stronę pojazdu, 3400 mm na prawa stronę pojazdu, obrót wysięgnika nie mniejszy niż Pomocniczy kołowrót ciśnieniowy: Z prawej strony zabudowy pod zbiornikiem Wykonany z blachy cynkowanej ogniowo Pojemność węża DN13 60 mb By-Pass dla odprowadzenia nadmiaru wody Pistolet wysokociśnieniowy z uchwytem (Typ URACA SP200) Obsługiwany ręcznie 4

5 20. Stanowisko obsługi I: Zabudowane w zamykanej wodoszczelnej szafce z blachy kwasowej Sterowanie silnikiem podwozia: - Regulacja obrotów (+/-) - Obrotomierz Przystawka mocy włącz/wyłącz Pompa ssąca włącz/wyłącz - wakumetr Zawór czterodrożny ssanie, tłoczenie, odprężanie Pompa ciśnieniowa włącz/wyłącz - Manometr - Włącznik ciśnienia - Regulacja ciśnienia Zawór kulowy DN25 otwórz/zamknij Zawór kulowy DN13 otwórz/zamknij Ryglowanie dennicy opróżniającej otwórz/zamknij (zawór ręczny) Podnoszenie dennicy podnieś/opuść (zawór/ręczny) Tłok opróżniający przesuw / uszczelnianie Sterowanie ciśnieniem w uszczelce przegrody (manometr) Licznik roboczogodzin pompy ciśnieniowej Licznik roboczogodzin pompy ssącej Wyłącznik bezpieczeństwa 21. Stanowisko obsługi II: Wersja z kablem zdalnego sterowania 10 metrów Sterowanie silnikiem podwozia obroty+ / obroty - Pompa ciśnieniowa ciśnienie wody Pompa ssąca ssanie Zawór czterodrożny ssanie, tłoczenie, odpowietrzanie Wąż DN25/DN13 otwórz/zamknij Wąż ssący zasuwa otwarta/zamknięta Zrzut wody znad szlamu - zasuwa otwarta/zamknięta Joy-stik dla węża ciśnieniowego rozwiń/zwiń Joy-stik węża ssącego rozwiń/zwiń Proporcjonalny Joy-stik do sterowania wysięgnikiem wychył, podnoszenie, wysuwanie teleskopem Regulacja prędkości obrotowej kołowrotu węża ciśnieniowego Wyłącznik bezpieczeństwa 22. Sterowanie na dennicy tylnej: Ręcznie sterowane zawory hydrauliczne do: - Kołowrót węża ciśnieniowego zwiń/rozwiń - Kołowrót węża ssącego zwiń/rozwiń - Wysięgnik obróć prawo/lewo - Wysięgnik podnieś/opuść - Wysięgnik teleskop wysuń/wciągnij 23. System hydrauliczny: Zasilany pompą zębatą z zaworami wspomagającymi Napełniony olejem hydraulicznym podlegającym biodegradacji 24. System pneumatyczny: Wyposażony w zawór przeciążeniowy, dodatkowy zbiornik sprężonego powietrza, jednostkę obsługową, zawory sterujące i linie rozprowadzające powietrze 5

6 25. Ogrzewanie zimowe Ogrzewanie zimowe wyposażone w trzy równolegle pracujące pompy obiegowe (Producent SPECK, Typ LNY 4l/min przy 1,5 bar), dla zapewnienia obiegu wody poprzez wszystkie elementy układu ciśnieniowego. Woda przepływa niezależnie przez trzy linie tj., obieg węża głównego, obieg węża pomocniczego, doprowadzenie wody do układu ciśnieniowego i pompy wody oraz zawór bezpieczeństwa MSSV Woda podgrzewana w oddzielnym układzie zasilanym olejem napędowym (Producent Eberspacher) Umożliwiające pracę w temperaturze do -15 o C. 26. Osłony pomp i modułów roboczych Wykonane z tworzywa GFK, zamontowane za kabiną kierowcy, otwierane na boki Wyciszające pracę pojazdu i zabezpieczające przed dostępem osób niepowołanych Lakierowane w kolorze zabudowy 27. Boczne osłony zbiornika i kołowrotów Wykonane z lekkiego metalu po prawej i lewej stronie zabudowy Lakierowne w kolorze zabudowy Do wykorzystania jako powierzchnie reklamowe 28. Wanny na węże Po lewej stronie pojazdu zamykane wykonane ze stali kwasoodpornej Powierzchnie zewnętrzne emaliowane w kolorze naturalnym (srebrny metalizowany) Zabudowane na stabilnej konsoli Długość dopasowana do możliwości zabudowy podwozia 29. Skrzynki na wyposażenie Wykonane ze stali kwasoodpornej po prawej stronie zabudowy Powierzchnie zewnętrzne w kolorze naturalnym (srebrny metalizowany) Zamykane na klucz i otwierane do góry pokrywy zabezpieczające Podział na trzy komory Zabudowane na stabilnej konsoli, długość całkowita uzależniona od wolnego miejsca 30. Oświetlenie do pracy nocnej Lampa halogenowa podstawowa 1 sztuka montowana na stałe na wysięgniku roboczym Włączane na pulpicie sterowania 31. Lakierowanie Zabudowa lakierowana w jednym kolorze lakierem akrylowym Kolor zabudowy wg standardu RAL x piaskowanie wszystkich elementów - 1x podkład - 2x wypełniacze - 1x powłoka zewnętrzna (warstwa zewnętrzna nie mniej niż 100 µ) III. Wyposażenie dodatkowe 1. Wciągarka elektryczna o udźwigu 250 kg zamontowana na wysięgniku roboczym węża ssawnego i ciśnieniowego. 2. Wciągarka elektryczna 24V zamontowana na przednim zderzaku wspomagająca wyjazd w trudnych warunkach terenowych. 3. Drabina aluminiowa przystawna nie mniejsza niż 2,5 m.. 4. Pojemnik na odpady o pojemności ok 40l. wykonany z blachy stalowej ocynkowanej umieszczony z tyłu pojazdu po lewej stronie 6

7 wywracany dla opróżnienia i zdejmowany 5. Sterowanie falami radiowymi z pilotem 6. Wąż DN m 7. Wąż DN13 60 m 8. Wąż ssący DN m 9. Zestaw głowic do czyszczenia kanalizacji 6 szt. 10. System sanitarny do mycia rąk izolowany zbiornik ze stali nierdzewnej z podwójnymi ściankami pojemność 15 litrów podgrzewacz elektryczny 24V z termostatem dozownik płynu do mycia i dezynfekcji pojemnik na ręczniki papierowe IV. Wymagania dodatkowe 1. Dostawa pojazdu na koszt dostawcy na adres; Baza sprzętu i transportu ul. Dolne Młyny Bolesławiec. 2. Odbiór pojazdu w siedzibie kupującego. 3. Termin dostawy kompletnego i gotowego do pracy pojazdu r. 4. Dostępność serwisu w ciągu 24 godzin licząc od momentu zgłoszenia telefonicznego. 5. Okres gwarancji 36 miesięcy liczony od daty odbioru pojazdu. 6. Dostawca zapewni skuteczne przeszkolenie operatorów w miejscu użytkownika. 7. Pojazd powinien być dostarczony zgodnie ze specyfikacją, wyposażony w niezbędne wyposażenie oraz dokumenty dopuszczające go do ruchu drogowego w Polsce i umożliwiające jego rejestrację i eksploatację bezpośrednio po odbiorze przez zamawiającego, jako pojazd specjalny. 8. Dostawca zobowiązany jest wykonać na własny koszt wymagane przeglądy okresowe nadbudowy oraz zapewnić niezbędne materiały eksploatacyjne potrzebne do wykonania tych przeglądów przez okres trwania gwarancji lub do przebiegu 2 000h pomp. Przeglądy podwozia zgodnie z zaleceniami producenta. 9. Do protokołu odbioru należy dołączyć: książkę gwarancyjną, świadectwo kontroli jakości oraz zgodności wykonania z normami i ustawą o ruchu drogowym instrukcja obsługi podwozia i nadbudowy pojazdu w języku polskim, instrukcję eksploatacji pojazdu, instrukcję BHP, katalog części zamiennych, dokumenty do rejestracji pojazdu. 7
