1 Projekt OZERISE Integracja odnawialnych źródeł energii w gospodarstwach rolnych i mikrosieciach System opomiarowania zużycia energii i rezultaty pomiarów - Piotr Dziamski -

2 Plan prezentacji Pokaz programu ERCO.net Podsumowanie pomiarów Bilanse roczne Bilanse sezonowe Bilanse dobowo-godzinowe Integracja systemów OZE w gospodarswie rolnym Symulacja optymalizacji rachunków za energię

3 Przykładowe ekrany systemu ERCO.NET Eksplorator

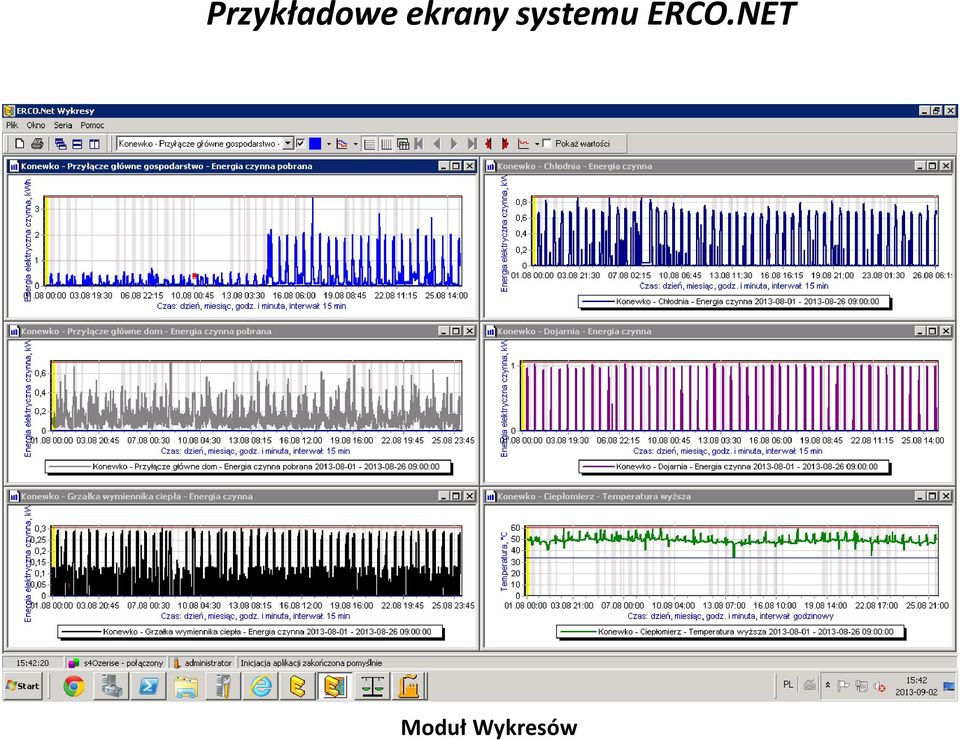

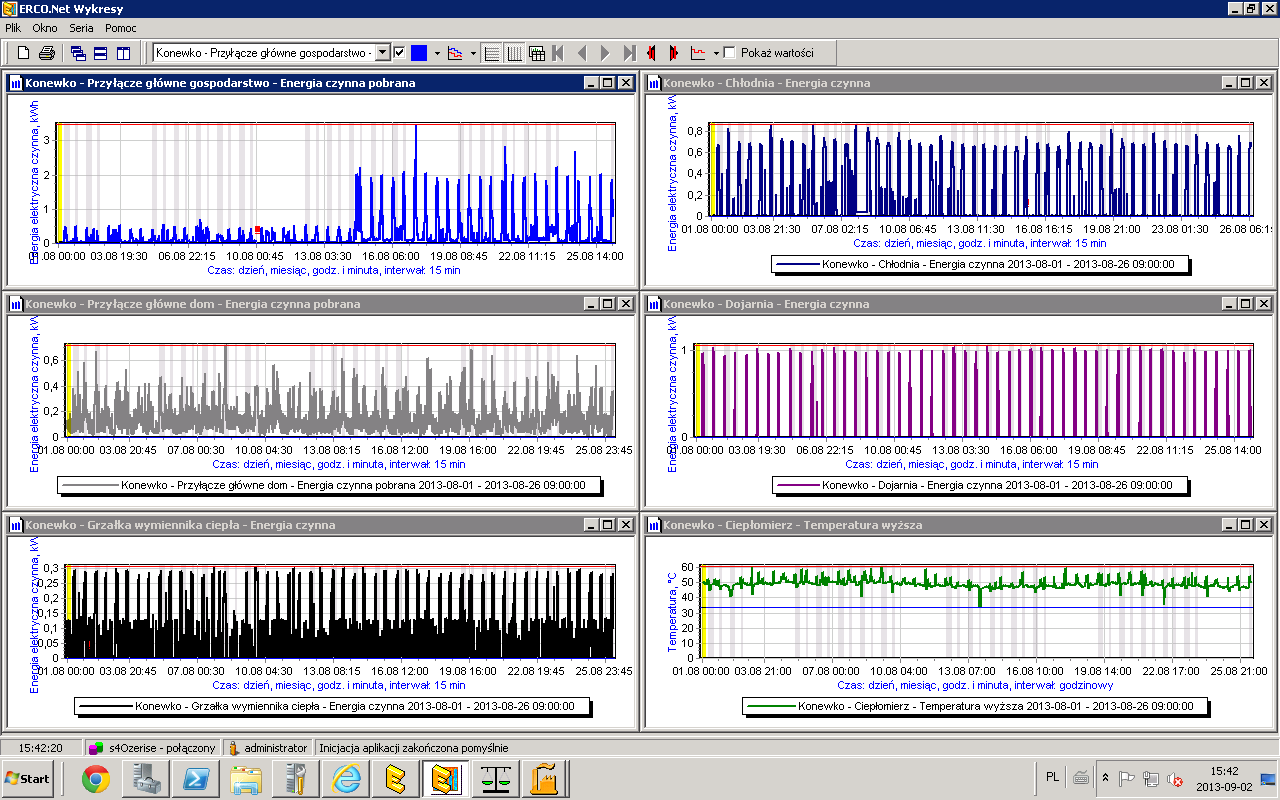

4 Przykładowe ekrany systemu ERCO.NET Moduł Wykresów

5 Przykładowe ekrany systemu ERCO.NET Moduł Bilansów

6 Przykładowe ekrany systemu ERCO.NET Moduł Bilansów

7 Przykładowe ekrany systemu ERCO.NET Moduł Bilansów

8 Przykładowe ekrany systemu ERCO.OZE Ekran Startowy

9 Przykładowe ekrany systemu ERCO.OZE Ekran Logowania

10 Przykładowe ekrany systemu ERCO.OZE Ekran Główny

11 Przykładowe ekrany systemu ERCO.OZE Ekran Główny Rolnika

12 Przykładowe ekrany systemu ERCO.OZE Wykresy

13 Przykładowe ekrany systemu ERCO.OZE Raporty

14 Zużycie energii (kwh) Podsumowanie wyników opomiarowania gospodarstw rolnych Zużycie energii elektrycznej na potrzeby produkcyjne i bytowe przez wybrane typy gospodarstw rolnych

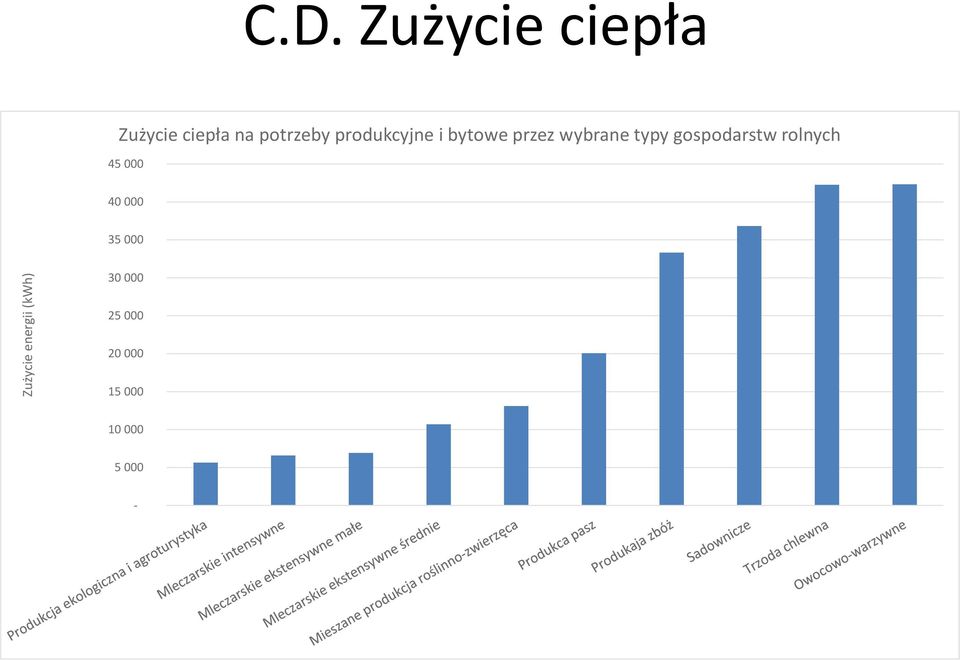

15 Zużycie energii (kwh) C.D. Zużycie ciepła Zużycie ciepła na potrzeby produkcyjne i bytowe przez wybrane typy gospodarstw rolnych

16 Zużycie energfii czynnej (kwh) Roczne zużycie energii elektrycznej przez wybrane procesy produkcyjne Energia elektryczna Ładowanie wózków Mieszalnik Śrutownik Agroturystyka Dojarnia Pompy Chlewnia Dom Warsztat Chłodnia Myjnia Suszarnia Młyn -

17 Zużycie ciepła (kwh) C.D. Ciepło Ciepło CWU (Kolektory) CWU (Piec C.O. + Kolektory) CWU (wymiennik z mleka) Piec C.O. na ekogroszek Piec na słomę

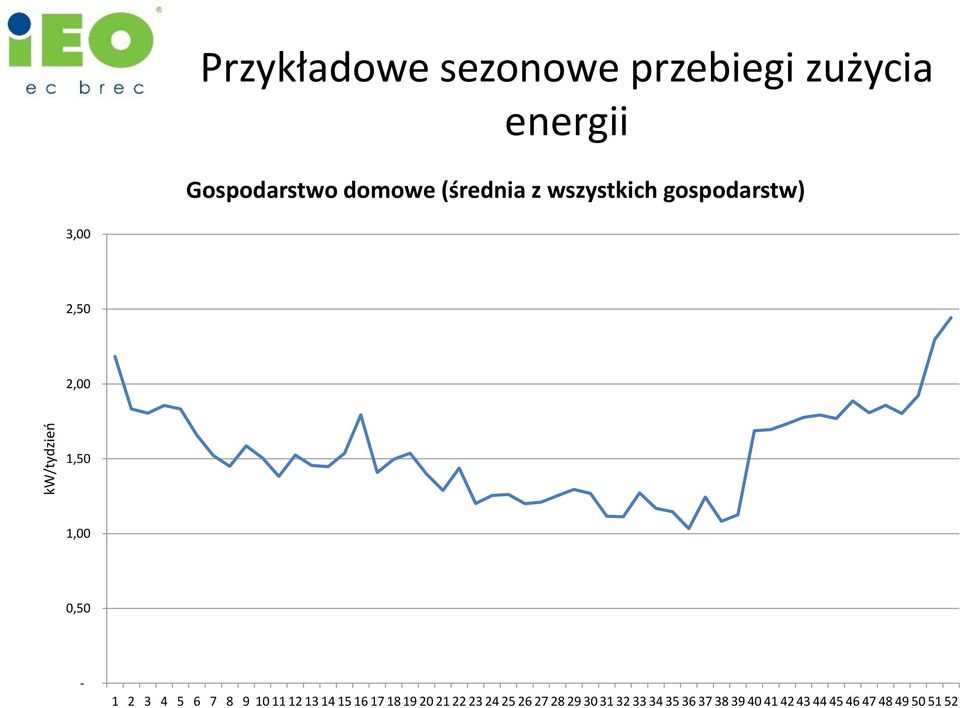

18 kw/tydzień Przykładowe sezonowe przebiegi zużycia energii Gospodarstwo domowe (średnia z wszystkich gospodarstw) 3,00 2,50 2,00 1,50 1,00 0,

19 Suszarnie 4,50 4,00 Mleczarskie ekstensywne średnie Produkaja zbóż Produkca pasz 3,50 3,00 2,50 2,00 1,50 1,00 0,

20 Chłodnie 4,50 4,00 Owocowo-warzywne Sadownicze 3,50 3,00 2,50 2,00 1,50 1,00 0,

21 Inne 0,16 0,14 Agroturystyka Ładowanie wózków Mieszalnik 0,12 0,10 0,08 0,06 0,04 0,

22 Dojarnie 1,20 1,00 0,80 Mieszane produkcja roślinno-zwierzęca 0,60 Mleczarskie ekstensywne małe Mleczarskie ekstensywne średnie Mleczarskie intensywne 0,40 0,

23 Schładzalnik mleka + podgrzewanie wody do mycia krów 0,25 0,20 0,15 0,10 0,

24 Młyn zbożowy 1,20 1,00 0,80 0,60 0,40 0,

25 Kocioł C.O. (średnia dla wszystkich gospodarstw) 70,00 60,00 50,00 40,00 30,00 20,00 10,

26 Podgrzewanie CWU 2,50 2,00 1,50 1,00 CWU (Kolektory) CWU (Piec C.O. + Kolektory) CWU (wymiennik EE) CWU (wymiennik z mleka) 0,

27 Średnia moc (kw) Profile dobowo-godzinowe Dom mieszkalny (średnia) 1,20 1,00 0,80 0,60 0,40 0,

28 Dojarnie Mleczarskie ekstensywne średnie Mleczarskie intensywne Mieszane produkcja roślinno-zwierzęca Mleczarskie ekstensywne małe

29 Śrutowniki 3,5 Mleczarskie ekstensywne średnie 3 Trzoda chlewna 2,5 2 1,5 1 0,

30 Inne 0,50 0,45 0,40 0,35 0,30 Agroturystyka Ładowanie wózków Magazyn 0,25 0,20 0,15 0,10 0,

31 Centralne ogrzewanie 20,00 18,00 Piec C.O. na ekogroszek 16,00 14,00 12,00 10,00 8,00 6,00 4,00 2,

32 Ciepła woda użytkowa 30,00 25,00 CWU (Kolektory) 20,00 CWU (Piec C.O. + Kolektory) CWU (wymiennik EE) 15,00 CWU (wymiennik z mleka) 10,00 5,

33 Zmiana profilu zużycia energii na przykładzie modernizacji podgrzewania CWU 1,600 1,400 Przed wymianą bojlera Po wymianie bojlera 1,200 1,000 0,800 0,600 0,400 0,200 0,

34 Sezonowe zmiany profilu zużycia energii elektrycznej w gospodarstwie domowym 2,500 2,000 1,500 1,000 Sierpień Wrzesień Październik Listopad Grudzień Styczeń Luty Marzec 0,500 0,000 24:00 23:00 22:00 21:00 20:00 19:00 18:00 17:00 16:00 15:00 14:00 13:00 12:00 11:00 10:00 09:00 08:00 07:00 06:00 05:00 04:00 03:00 02:00 01:00

35 Integracja systemów OZE w gospodarstwie rolnym

36 Systemy fotowoltaiczne Zużycie energii w 6-osobowym gospodarstwie domowym oraz produkcja energii przez instalację fotowoltaiczną o mocy 5 kw 300,00 250,00 Nadwyżki produkcji - Instalacja PV 5 kw Konsumpcja własna - energia z instalacji PV 5 kw Zużycie energii - Gospodarstwo domowe 200,00 150,00 100,00 50,00 0,00 Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień

37 Zużycie energii w gospodarstwie rolnym 150 ha (potrzeby bytowe i produkcyjne) oraz produkcja energii przez instalację PV o mocy 5 kw 3500,00 Nadwyżki produkcji - instalacja PV 5 kw 3000,00 Konsumpcja własna energii z instalacji PV 5 kw Zużycie energii - Gospodarstwo rolne 2500, , , ,00 500,00 0,00 Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień

38 Energia elektryczna (kwh) Przepływy energii między prosumentem a operatorem sieci w zależności od okresu rozliczeniowego w systemie net-metering Przykład: gospodarstwo domowe 6-osobowe i Instalacja PV o mocy 5 kw Wolumen energii zaoszczędzonej z tytułu konsumpcji własnej energii z elektrowni PV Wolumen nadwyżek energii z elektrowni PV sprzedanej do sieci Wolumen energii kupionej od operatora miesięczny 1-godzinowy Wolumen energii zużytej przez gosp. domowe Okres rozliczeniowy

39 Małe elektrownie wiatrowe Zużycie energii w 6-osobowym gospodarstwie domowym oraz produkcja energii przez turbinę wiatrową o mocy 5 kw 300,00 Nadwyżki produkcji - Instalacja PV 5 kw 250,00 Konsumpcja własna - energia z instalacji PV 5 kw Zużycie energii - Gospodarstwo domowe 200,00 150,00 100,00 50,00 0,00 Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień

40 3500,00 Zużycie energii w gospodarstwie rolnym 150 ha (potrzeby bytowe i produkcyjne) oraz produkcja energii przez turbinę wiatrową o mocy 5 kw Nadwyżki produkcji - instalacja PV 5 kw 3000,00 Konsumpcja własna energii z instalacji PV 5 kw Zużycie energii - Gospodarstwo rolne 2500, , , ,00 500,00 0,00 Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień

41 Energia elektryczna (kwh) Przepływy energii między prosumentem a operatorem sieci w zależności od okresu rozliczeniowego w systemie net-metering Przykład: gospodarstwo domowe 6-osobowe i Instalacja MEWi o mocy 5 kw Energia zaoszczędzona z tytułu konsumpcji własnej energii z elektrowni Sprzedaż nadwyżek energii z elektrowni Energia kupiona od operatora - 6-miesięczny 1-godzinowy Zużycie energii przez gosp. rolne Okres rozliczeniowy

42 300,00 250,00 Zużycie energii w 6-osobowym gospodarstwie domowym oraz produkcja energii przez instalację hybrydową PV+MEWi Nadwyżki produkcji - Instalacja PV 5 kw Konsumpcja własna - energia z instalacji PV 5 kw Zużycie energii - Gospodarstwo domowe 200,00 150,00 100,00 50,00 0,00 Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień

43 3500,00 Zużycie energii w gospodarstwie rolnym 150 ha (potrzeby bytowe i produkcyjne) oraz produkcja energii przez instalację hybrydową PV+MEWi Nadwyżki produkcji - instalacja PV 5 kw 3000,00 Konsumpcja własna energii z instalacji PV 5 kw Zużycie energii - Gospodarstwo rolne 2500, , , ,00 500,00 0,00 Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień

44 Energia elektryczna (kwh) Przepływy energii między prosumentem a operatorem sieci w zależności od okresu rozliczeniowego w systemie net-metering Przykład: gospodarstwo domowe 6-osobowe i instalacja hybrydowa (PV+MEWi) Wolumen energii zaoszczędzonej z tytułu konsumpcji własnej energii z elektrowni hybrydowej Wolumen nadwyżek energii z elektrowni hybrydowej sprzedanej do sieci miesięczny 1-godzinowy Wolumen energii kupionej od operatora Wolumen energii zużytej przez gosp. domowe Okres rozliczeniowy

45 Produkcja energii (kwh/tydzień) Produkcja energii z systemu fotowoltaicznego i małej elektrowni wiatrowej System PV System MEWi Styczeń Luty Marzec Kwiecień Maj Czerwiec Lipiec Sierpień Wrzesień Październik Listopad Grudzień

46 Rachunki za energię w różnych grupach taryfach ,00 zł ,00 zł ,00 zł ,00 zł ,00 zł ,00 zł Kompensacja mocy Przekroczenia mocy Opłaty stałe Opłata za dystybucję Opłata za energię ,00 zł 5 000,00 zł - zł G11 G12 C11 C21
