1 EKOLOGICZNE CIEPŁO Z MIEJSKIEJ SIECI ZAMIAST PIECÓW WĘGLOWYCH - OFERTA 11 CZERWCA 2014

2 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI Ograniczenie niskiej emisji z palenisk opalanych paliwem stałym to zagadnienie wpisane w podstawową działalność, nad którym Miejskie Przedsiębiorstwo Energetyki Cieplnej SA w Krakowie pracuje od wielu lat. Działania MPEC SA ukierunkowane są na poprawę jakości powietrza w Krakowie poprzez zmianę systemu ogrzewania w budynkach ogrzewanych węglem na podłączenie do sieci cieplnej. 2

3 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI Polityka inwestycyjna MPEC SA w połączeniu z możliwością wykorzystania w latach ubiegłych środków pomocowych spowodowała, że obecnie w zasięgu eksploatowanego systemu ciepłowniczego nie występuje już wiele kotłowni węglowych, co w znaczny sposób wyczerpało dla MPEC SA ramy programu likwidacji niskiej emisji na terenie Miasta Krakowa w zakresie kotłowni. Aktualnie prowadzony w Spółce proces likwidacji palenisk opalanych paliwem stałym skupia się bardziej na realizacji podłączeń do m.s.c. poszczególnych budynków wyposażonych w piece węglowe. 3

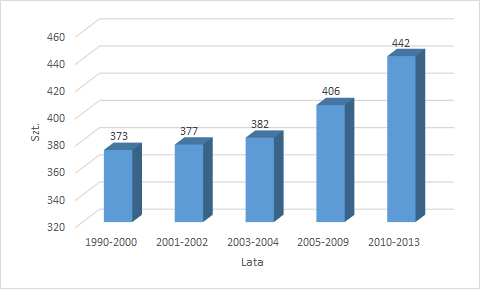

4 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI HISTORIA DZIAŁAŃ Spółka w latach zlikwidowała ponad 400 kotłowni węglowych wykorzystując różne źródła finansowania: polsko-amerykański program likwidacji niskiej emisji (grant), EkoFundusz (grant), GEF (grant), Bank Światowy (pożyczka), środki własne. Spółka przyczyniła się, od 2008 roku, do zlikwidowania ponad 2000 szt. pieców węglowych, podłączając budynki do sieci cieplnej i wyposażając je w urządzenia do automatycznej regulacji dostaw ciepła. OBECNIE Spółka aplikuje do UE o nowe środki na likwidację palenisk węglowych w Krakowie. 4

5 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI 5

6 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI Rozkład stężeń średniorocznych pyłu PM 10 pochodzących ze źródeł: punktowych, liniowych, powierzchniowych 6

7 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI Pierwsza inwentaryzacja palenisk węglowych na terenie miasta Lokalizacja inwentaryzowanego obszaru (zaznaczonego kolorem żółtym) wpisuje się w rejony występowania największych stężeń zanieczyszczeń powietrza zgodne z przedstawioną mapą rozkładu stężeń średniorocznych pyłu PM 10 7

8 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI Wyniki inwentaryzacji 8

9 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI Inwentaryzacja palenisk węglowych na terenie miasta Zinwentaryzowano: Ilość wszystkich budynków i budowli w obszarze Ilość budynków, w których zlokalizowano czynne piece Całkowita ilość czynnych pieców

10 USYTUOWANIE ISTNIEJĄCYCH SIECI ORAZ WĘZŁÓW CIEPLNYCH MPEC SA W ZINWENTARYZOWANYM OBSZARZE 10

11 DZIAŁANIA MPEC SA W KRAKOWIE NA RZECZ OGRANICZENIA NISKIEJ EMISJI Działania MPEC SA po sporządzeniu inwentaryzacji: 1. Rozesłanie ofert w sprawie przyłączenia do sieci cieplnej dla właścicieli/zarządców budynków usytuowanych w pobliżu istniejących sieci styczeń 2014 roku (dotyczyło to 126 budynków) i nawiązywanie bezpośrednich kontaktów z tymi właścicielami/zarządcami. 2. Zlecenie, w trybie konkursowym, opracowania koncepcji zaopatrzenia w ciepło, celem zbadania możliwości podłączenia do sieci cieplnej budynków w zinwentaryzowanym obszarze usytuowanych z dala od istniejących sieci z terminem realizacji koncepcji: 15 kwietnia 2014 roku. Koncepcją objęty został obszar wyznaczony przez: od północy al. 29 Listopada i ul. Prandoty, od wschodu al. Płk. Władysława Beliny Prażmowskiego, al. Powstania Warszawskiego, od południa ul. Grzegórzecka, ul. J. Dietla, od zachodu ul. Marii Konopnickiej, Aleje Trzech Wieszczów. 11

12 PODSTAWA OPRACOWANIA KONCEPCJI Inwentaryzacja pieców na paliwo stałe na wybranym obszarze Miasta Krakowa wykonana przez EQM SYSTEM I ŚRODOWISKO Ewa Nicgórska-Dzierko, Kraków Obowiązujące normy i przepisy prawne 12

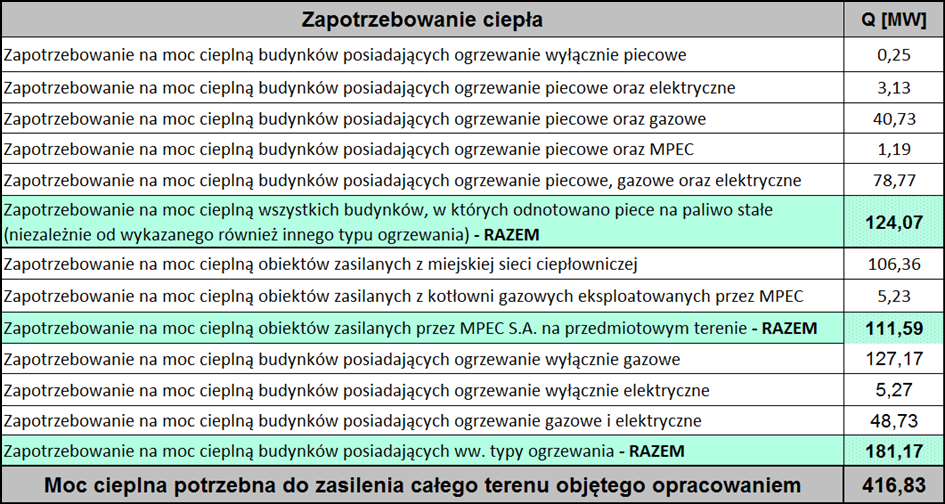

13 ZESTAWIENIE BILANSU CIEPŁA DLA POSZCZEGÓLNYCH GRUP ŹRÓDEŁ ZASILANIA 13

14 ISTNIEJĄCA INFRASTRUKTURA MPEC SA W OBSZARZE ZINWENTARYZOWANYCH PALENISK WĘGLOWYCH W skład uzbrojenia terenu na obszarze objętym opracowaniem wchodzą sieci ciepłownicze oraz przyłącza: łączna długość sieci i przyłączy 28,72 km ilość węzłów cieplnych 282 szt. moc cieplna węzłów 106,36 MW Miejskie Przedsiębiorstwo Energetyki Cieplnej eksploatuje również lokalne kotłownie gazowe Ilość eksploatowanych kotłowni gazowych 31 szt. Moc cieplna kotłowni 5,23 MW Łączna moc cieplna dostarczana na przedmiotowy obszar Krakowa to Q MPEC = 112,14 [MW] Ciepło dociera z dwóch magistral ciepłowniczych: zachodniej (zasilanej z Elektrowni Skawina SA) i północnej (zasilanej z EDF SA Odział I Kraków). 14

15 PROJEKTOWANE ROZWIĄZANIA Opracowana KONCEPCJA przewiduje przebudowę istniejących odcinków sieci cieplnej (celem zwiększenia średnicy, a tym samym przepustowości) oraz budowę nowych odcinków w celu doprowadzenia sieci w obszar objęty opracowaniem. Na obszar będący przedmiotem opracowania wprowadzonych jest 21 głównych odgałęzień. Zakłada się równoczesne spięcie pierścieniowe magistral: zachodniej i północnej celem zwiększenia niezawodności dostaw ciepła do obszarów zarówno objętych koncepcją, jak i innych rejonów miasta. Będą to spięcia w rejonie ulic: a) Karmelickiej - Kremerowskiej (małe spięcie), b) Pawiej Gertrudy (duże spięcie). 15

16 PROJEKTOWANE ROZWIĄZANIA 16

17 PROJEKTOWANE ROZWIĄZANIA 17

18 PROJEKTOWANE ROZWIĄZANIA 18

19 WNIOSKI - PODSUMOWANIE W obszarze zinwentaryzowanych palenisk węglowych znajduje się obecnie mb sieci oraz mb przyłączy ciepłowniczych. Koncepcja w pełnym zakresie zakłada rozbudowę tej infrastruktury o dodatkowe mb sieci, mb przyłączy, przebudowę na większe średnice mb sieci istniejących oraz zabudowę nowych węzłów ciepłowniczych w ilości 915 szt. Pozwoli to na likwidację szt. pieców węglowych. Wstępny kosztorys to 175 mln zł. Prezentowany kosztorys nie uwzględnia: a) kosztów opłat z tytułu zajęcia terenu, b) kosztów odszkodowań dla właścicieli gruntów objętych opracowaniem, c) kosztów przełożenia kolidującej infrastruktury technicznej. 19

20 WNIOSKI - PODSUMOWANIE Przygotowanie procesu inwestycyjnego obejmie od strony formalnej: a) pozyskanie ULICP (dla tych rejonów, gdzie nie ma uzgodnionych planów zagospodarowania przestrzennego), b) pozyskanie terenów dla budowy sieci cieplnych i przyłączy, c) pozyskanie pozwoleń na budowę, d) sporządzenie projektów organizacji ruchu na czas budowy, e) sporządzenie projektów renowacji nawierzchni ( wg warunków ZIKiT w Krakowie), f) inwentaryzację zieleni oraz ewentualne pozyskanie decyzji o wycince drzew i krzewów, g) sporządzenie projektów przełożenia istniejącego uzbrojenia kolidującego z projektowaną siecią cieplną. Wszelkie prace muszą być prowadzone w uzgodnieniu z Wojewódzkim Urzędem Ochrony Zabytków. W strefie archeologicznej wymagane jest ustanowienie nadzoru archeologicznego. 20

21 POSTĘPOWANIE KOLEJNE KROKI Do wszystkich zarządców/właścicieli budynków położonych z dala od sieci cieplnej w zinwentaryzowanym obszarze skierowane zostały oferty podłączenia do sieci ujętej w koncepcji. W ślad za ofertami Spółka nawiązuje i będzie nawiązywała bezpośrednie kontakty z mieszkańcami celem pozyskania odpowiedniej ilości odbiorców ciepła w zinwentaryzowanym obszarze, co pozwoli zrealizować rozbudowę sieci z zachowaniem reguł efektywności energetycznej i ekonomicznej optymalizacji. Pracownicy MPEC prowadzą mobilne punkty obsługi klienta dedykowane dla budynków z obszaru zinwentaryzowanych palenisk węglowych, uczestniczyli w spotkaniu z mieszkańcami organizowanymi przez Radę Dzielnicy Pierwszej. Wszystkie prace i analizy prowadzone będą odcinkami dla poszczególnych odgałęzień. Kolejnym krokiem w procesie inwestycyjnym będzie sporządzenie dokumentacji technicznej oraz pozyskiwanie wszelkich zgód i zezwoleń (np. na wejście w teren, konserwatora zabytków, ULICP, pozwolenia na budowę). Ostatnim etapem będzie rozbudowa sieci cieplnej, budowa przyłączy i węzłów grzewczych przez wykonawców wybranych uprzednio w trybie konkursowym. Warunkiem koniecznym do rozbudowy sieci cieplnej i podłączenia do niej budynków pozostaje zawsze zgoda właścicieli/zarządców na takie podłączenie i zawarcie z MPEC SA umowy o przyłączenie. 21

22 ETAPY PROCESU PODŁĄCZENIA BUDYNKU DO SIECI CIEPLNEJ WYDANIE WARUNKÓW TECHNICZNYCH PRZYŁĄCZENIA PROJEKTOWANIE PRZYŁĄCZA I WĘZŁA CIEPLNEGO UMOWA O PRZYŁĄCZENIE DO SIECI CIEPLNEJ REALIZACJA PRZYŁĄCZA I WĘZŁA CIEPLNEGO UMOWA NA DOSTAWĘ CIEPŁA URUCHOMIENIE OGRZEWANIA 22

23 SCHEMAT POGLĄDOWY BUDYNKU ZASILANEGO W CIEPŁO SYSTEMOWE PION C.O. PION C.W.U. PION C.O. PION C.O. ZAKRES PRAC MPEC S.A. PRZYŁĄCZE ZIMNEJ WODY ROZPROWADZENIE INSTALACJI C.O. ROZPROWADZENIE INSTALACJI C.W.U. WĘZEŁ CIEPLNY PRZYŁĄCZE CIEPLNE SIECI CIEPLNE 23 23

24 PROPOZYCJA REALIZACJI PRZEDSIĘWZIĘCIA DLA POTENCJALNEGO ODBIORCY CIEPŁA, KTÓRY LIKWIDUJE PALENISKA WĘGLOWE W RAMACH PONE sfinansowanie przez MPEC S.A. projektu technicznego przyłącza i węzła cieplnego, udzielenie przez MPEC S.A. bezpłatnego doradztwa technicznego w sprawie energooszczędnej gospodarki cieplnej, wykonanie przez MPEC S.A. przyłącza oraz węzła cieplnego pełny zakres prac: roboty ziemne dla przyłącza, pokrycie kosztów zajęcia terenu, dostawa rurociągów i komponentów, wszystkie prace instalacyjne oraz mufowanie, produkcja węzła cieplnego wraz z montażem u odbiorcy. 24

25 KORZYŚCI DLA POTENCJALNEGO ODBIORCY CIEPŁA, KTÓRY LIKWIDUJE PALENISKA WĘGLOWE W RAMACH PONE Podłączenie budynku do sieci cieplnej bezpieczne ogrzewanie ekologiczne Dotacja na realizację instalacji odbiorczej w ramach PONE 900 PLN za każdy kilowat mocy nowego źródła ogrzewania Dofinansowanie instalacji odbiorczej przez wytwórców ciepła 275 PLN/kW mocy projektowej instalacji centralnego ogrzewania 250 PLN/kW mocy projektowej instalacji ciepłej wody użytkowej Wzrost wartości nieruchomości 25

26 DZIĘKUJĘ ZA UWAGĘ 26
