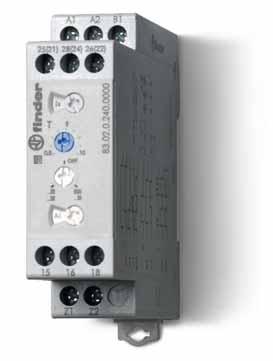

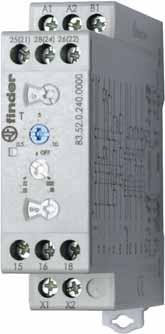

1 Seria - Modułowy przekaênik czasowy A SERIA Wielofunkcyjny przekaênik czasowy.01 - Wielofunkcyjny przekaênik czasowy, uniwersalne napi cie zasilania, 1 zestyk.02 - Wielofunkcyjny przekaênik czasowy, uniwersalne napi cie zasilania, 2 zestyki (zestyk z funkcjà czasowà + zestyk załàczany natychmiastowo), mo liwoêç podłàczenia zewn trznego potencjometra.52 - Wielofunkcyjny przekaênik czasowy, uniwersalne napi cie zasilania, 2 zestyki (zestyk z funkcjà czasowà + zestyk załàczany natychmiastowo), mo liwoêç podłàczenia zewn trznego potencjometra + opcja pauzy SzerokoÊç 22.5 mm Osiem zakresów czasowych od 0.05s do 10 dni Wysoka izolacja pomi dzy wejêciem a wyjêciem Szeroki zakres zasilania ( )V AC/DC Montowany na szyn DIN 35 mm (EN 60715) Mo liwoêç u ywania zarówno wkr taka o przekroju płaskim, jak i krzy owym do ustawiania funkcji, zakresów, czasów i do zwalniania zaczepu szyny Uniwersalne napi cie z wykorzystaniem technologii PWM Wielofunkcyjny AI: Opóênione załàczenie DI: Opóênione rozłàczenie GI: Pojedyƒczy impuls SW: Praca cykliczna symetryczna (rozpoczynajàca si od załàczenia) BE: Opóênione rozłàczenie z sygnałem START CE: Opóênione załàczenie i rozłàczenie z sygnałem START DE: Opóênione rozłàczenie z sygnałem START WD:Opó nione rozłàczenie z sygnałem start z mo liwoêcià przedłu ania pracy kolejnym impulsem sterujàcym (z sygnałem START) Wielofunkcyjny - mo liwoêç regulacji czasu zewn trznym potencjometrem 2 zestyki z funkcjà czasowà lub 1 z funkcjà czasowà + 1 załàczany natychmiastowo (po podaniu zasilania lub sygnału sterujàcego) AI: Opóênione załàczenie DI: Opóênione rozłàczenie GI: Pojedyƒczy impuls SW: Praca cykliczna symetryczna (rozpoczynajàca si od załàczenia) BE: Opóênione rozłàczenie z sygnałem START CE: Opóênione załàczenie i rozłàczenie z sygnałem START DE: Opóênione rozłàczenie z sygnałem START WD:Opó nione rozłàczenie z sygnałem start z mo liwoêcià przedłu ania pracy kolejnym impulsem sterujàcym Schemat połàczeƒ Wielofunkcyjny - mo liwoêç regulacji czasu zewn trznym potencjometrem 2 zestyki z funkcjà czasowà lub 1 z funkcjà czasowà + 1 załàczany natychmiastowo (po podaniu zasilania lub sygnału sterujàcego) 3 funkcje z opcjà pauzy AE: Opóênione załàczenie z sygn. START EEa: Opóênione rozł. z sygn. START (restartowalny) FE: Opóênione rozł. z sygn. START ON/OFF GE: Impuls z sygnałem START IT: Opó nione rozł. z sygn. START resetowalny BEp: Opóênione rozł. START i PAUZA DEp: Opóênione rozłàczenie z sygn. START i PAUZA SHp: Opóênione rozłàczenie z sygn. START i PAUZA (II) Schemat połàczeƒ (z sygn. START i potencjometrem) Wymiary patrz str. 5 Dane zestyków IloÊç zestyków Pràd znamionowy/maks. pràd załàczenia A Napi cie znamionowe/maks. nap. łàczeniowe VAC Maks. moc łàczeniowa dla AC1 VA Maks. moc łàczeniowa dla (230 V AC) VA Obcià enie silnikiem 1-faz. praca AC3 (230 V AC) kw Maks. pràd łàczeniowy, praca DC1: 30/110/220 V A Min. moc łàczeniowa mw (V/mA) Standardowy materiał zestyków Dane cewki Napi cie znamionowe (U N ) V AC (50/60 Hz) Pobór mocy AC/DC VA (50 Hz)/W Zakres napi cia zasilania V AC Dane ogólne Zakresy czasowe PowtarzalnoÊç % Czas odtwarzania Minimalny impuls sterujàcy Zakres dokładnoêci % TrwałoÊç łàczeniowa w kategorii AC1 cykle Temperatura pracy C Stopieƒ ochrony Certyfikaty i dopuszczenia Schemat połàczeƒ (z sygnałem START) 1 P 2 P 2 P 16/30 12/30 12/30 250/ / /400 4,000 3,000 3, /0.3/ /0.3/ /0.3/ (5/5) 300 (5/5) 300 (5/5) AgNi AgNi AgNi < 1.5 / < 2 < 2 / < 2 < 2 / < Schemat połàczeƒ (z sygn. START i PAUZA) (0.05 1)s, (0.5 10)s, (0.05 1)min, ( )min, ( )h, ( )h, ( )d, ( )d ± 1 ± 1 ± ± 5 ± 5 ± IP 20 IP 20 IP 20 1

2 SERIA Seria - Modułowy przekaênik czasowy 16 A Jednofunkcyjne przekaêniki czasowe.11 - Opóênione załàczenie, uniwersalne napi cia zasilania.21 - Opóênione rozłàczenie, uniwersalne napi cie zasilania.41 - Opóênione rozłàczenie z sygnałem START, uniwersalne napi cie zasilania 1 zestyk SzerokoÊç 22.5 mm 8 zakresów czasowych od 0.05s do 10 dni Wysoka izolacja pomi dzy wejêciem a Jednofunkcyjny wyjêciem Szeroki zakres zasilania ( )V AC/DC AI: Opóênione załàczenie Montowany na szyn DIN 35 mm (EN 60715) Mo liwoêç u ywania zarówno wkr taka o przekroju płaskim, jak i krzy owym do ustawiania funkcji, zakresów, czasów i do zwalniania zaczepu szyny Uniwersalne napi cie z wykorzystaniem technologii PWM Jednofunkcyjny DI: Opóênione rozłàczenie Jednofunkcyjny BE: Opóênione rozłàczenie z sygnałem START Wymiary patrz str. 5 Dane zestyków IloÊç zestyków Pràd znamionowy/maks. pràd załàczenia A Napi cie znamionowe/maks. nap. łàczeniowe VAC Maks. moc łàczeniowa dla AC1 VA Maks. moc łàczeniowa dla (230 V AC) VA Obcià enie silnikiem 1-faz. praca AC3 (230 V AC) kw Maks. pràd łàczeniowy, praca DC1: 30/110/220 V A Min. moc łàczeniowa mw (V/mA) Standardowy materiał zestyków Dane cewki Napi cie znamionowe (U N ) V AC (50/60 Hz) Pobór mocy AC/DC VA (50 Hz)/W Zakres napi cia zasilania V AC Dane ogólne Zakresy czasowe PowtarzalnoÊç % Czas odtwarzania Minimalny impuls sterujàcy Zakres dokładnoêci % TrwałoÊç łàczeniowa w kategorii AC1 cykle Temperatura pracy C Stopieƒ ochrony Certyfikaty i dopuszczenia 2 (z sygnałem START) 1 P 1 P 1 P 16/30 16/30 16/30 250/ / /400 4,000 4,000 4, /0.3/ /0.3/ /0.3/ (5/5) 300 (5/5) 300 (5/5) AgNi AgNi AgNi < 1.5 / < 2 < 1.5 / < 2 < 1.5 / < (0.05 1)s, (0.5 10)s, (0.05 1)min, ( )min, ( )h, ( )h, ( )d, ( )d ± 1 ± 1 ± ± 5 ± 5 ± IP 20 IP 20 IP 20

3 Seria - Modułowy przekaênik czasowy 8-16 A SERIA Wielofunkcyjne i jednofunkcyjne przekaêniki czasowe.62 -Opóênione otwarcie zestyku po zaniku napi cia zasilania, 2 polowy, uniwersalne napi cie zasilania.82 -Przełàczanie gwiazda - trójkàt, uniwersalne napi cia zasilania, wyjêcia przekaênikowe dla gwiazdy i trójkàta.91 -Asymatryczny impulsator, uniwersalne napi cie zasilania, 1 polowy SzerokoÊç 22.5 mm Zakresy czasowe: Typ s do 3 minut Typ.82 / s do 10 dni Szeroki zakres zasilania (24 240)V AC / DC Montowany na szyn DIN 35 mm (EN 60715) Jednofunkcyjny 2 polowy BI: Opóênione rozłàczenie z sygnałem START Jednofunkcyjny 2 polowy Regulowany czas zmiany funkcji (0.05 1)s *** SD: Przełàcznik gwiazda - trójkàt Wielofunkcyjny LI: Asymetryczny impulsator (START po podaniu napi cia) LE: Asymetryczny impulsator (wyzwalany sygnałem START) PI: Asymetryczny impulsator (START po podaniu napi cia) PE: Asymetryczny impulsator (wyzwolony sygnałem START) * (0.05 2)s, (1 16)s, (8 70)s, (50 180)s ** (0.05 1)s, (0.5 10)s, (0.05 1)min, ( )min, ( )h, ( )h, ( )d, ( )d *** 0.05 s, 0.2 s, 0.3 s, 0.45 s, 0.6 s, 0.75 s, 0.85 s, 1 s Wymiary patrz str. 5 Dane zestyków IloÊç zestyków Pràd znamionowy/maks. pràd załàczenia A Napi cie znamionowe/maks. nap. łàczeniowe VAC Maks. moc łàczeniowa dla AC1 VA Maks. moc łàczeniowa dla (230 V AC) VA Obcià enie silnikiem 1-faz. praca AC3 (230 V AC) kw Maks. pràd łàczeniowy, praca DC1: 30/110/220 V A Min. moc łàczeniowa mw (V/mA) Standardowy materiał zestyków Dane cewki Napi cie znamionowe (U N ) V AC (50/60 Hz) Pobór mocy AC/DC VA (50 Hz)/W Zakres napi cia zasilania V AC Dane ogólne Zakresy czasowe PowtarzalnoÊç % Czas odtwarzania Minimalny impuls sterujàcy Zakres dokładnoêci % TrwałoÊç łàczeniowa w kategorii AC1 cykle Temperatura pracy C Stopieƒ ochrony Certyfikaty i dopuszczenia (z sygnałem START) 2 P 2 Z 1 P 8/15 16/30 16/30 250/ / /400 2,000 4,000 4, /0.3/ /0.3/ /0.3/ (5/5) 300 (5/5) 300 (5/5) AgNi AgNi AgNi < 1.5 / < 2 < 1.5 / < 2 < 1.5 / < * ** ± 1 ± 1 ± (A1 - A2) 50 ± 5 ± 5 ± IP 20 IP 20 IP 20 3

4 SERIA Seria - Modułowy przekaênik czasowy 16 A Kod zamówienia Przykład: Seria - modułowy przekaênik czasowy, 1 P - 16 A, napi cie zasilania (24 240)V AC/DC Seria Typ 0 = Wielofunkcyjny (AI, DI, GI, SW, BE, CE, DE, WD) 1 = Opóênione załàczenie (AI) 2 = Opóênione rozłàczenie (DI) 4 = Opóênione rozłàczenie z sygnałem START (BE) 5 = Wielofunkcyjny (AE, EEa, FE, GE, IT, BEp, DEp, SHp) 6 = Opóênione rozłàczenie z sygnałem START (BI) 8 = Przełàczanie gwiazda - trójkàt (SD) 9 = Asymetryczny impulsator (LI, LE, PI, PE) Opcje 0000 = Standard Napi cie zasilania 240 = ( )V AC/DC Rodzaj napi cia cewki 0 = AC (50/60 Hz)/DC IloÊç zestyków 1 = 1 P 2 = 2 P (.02,.52,.62) 2 = 2 Z (.82) Dane techniczne WłaÊciwoÊci izolacji WytrzymałoÊç dielektryczna pomi dzy wejêciem a wyjêciem obwodu V AC 4,000 pomi dzy otwartymi zestykami V AC 1,000 Izolacja (1.2/50 μs) pomi dzy wejêciem i wyjêciem kv 6 EMC specyfikacja Typ testu Standard odniesienia.01/02/52/11/21/41/82/91.62 Wyładowania elektrostatyczne kontaktowe EN kv 4 kv przez powietrze EN kv 8 kv Badanie odpornoêci na promieniowanie EM (80 1,000 MHz) EN V/m 10 V/m (1,000 2,700 MHz) EN V/m 3 V/m Badanie odpornoêci na szybkie serie impulsów na zaciskach zasilania EN kv 6 kv (5-50 ns, 5 i 100 khz) na zacisku B1 (start) EN kv 6 kv Bad. odp. na przepi cia (1.2/50 μs) symetryczne EN kv 6 kv na zaciskach zasilania asymetryczne EN kv 4 kv na zacisku B1 (start) symetryczne EN kv 6 kv asymetryczne EN kv 4 kv Badanie odpornoêci na przewodzone sygnały EM ( MHz) EN V 10 V w torze zasilania ( MHz) EN V 10 V Emisja promieniowania i przewodowa EN klasa A klasa A Pozostałe dane Pobór pràdu przez sygnał sterujàcy (B1) < 1 ma - maks. długoêc przewodu przy parametrach 10 nf / 100 m 150 m - inne napi cie sterujace B1 ni. napi cie A1 - A2 B1 odseparowany jest za pomocà transoptora od A1-A2, dlatego te mo e byç u ywany z innym ni robocze napi ciem, np. (24 48) z plusem na B1 i minusem na A2 lub na (24 240) V AC z fazà na A1 i zerem na A2. Potencjometr zewn trzny dla.02 Mo liwe zastosowanie potencjometru liniowego 10kOhm/> 0.25 W. Maksymalna długoêç przewodu 10m. Zastosowanie zewn trznego potencjometru umo liwia automatycznà regulacj wewn trznych nastaw przekaênika czasowego. Nale y zwróciç uwag, i napi cie zasilania potencjometru b dzie takie samo jak napi cie zasilania przekaênika Straty mocy bez obcià onych zestyków W 1.4 przy pràdzie znamionowym W 3.2 Moment obrotowy dokr cania Êrub zacisków Nm 0.8 Maksymalny przekrój przewodów drut linka mm 2 1x6 / 2x4 1x4 / 2x2.5 AWG 1x10 / 2x12 1x12 / 2x14 4

5 Seria - Modułowy przekaênik czasowy 16 A SERIA Wymiary.01.02/

6 SERIA Seria - Modułowy przekaênik czasowy 16 A Akcesoria Płytki do opisu, dla typów.01/11/21/41/62/82, plastikowe, 72 szt., 6x12 mm Potencjometr zewn trzny (zdalny) do przekaêników serii.02/ k Ohm / 0.25W liniowy, IP Z1 Z2 LED* Napi cie zasilania OFF ON ON ON Stan zestyku zwiernego Otwarte Otwarte Otwarte (odliczany czas) Zamkni te Otwarte Zestyki Zamkni te * Wskaênik LED dla typu.62 jest załàczony kiedy napi cie zasilania jest dostarczane do przekaênika. Mo liwoêç kontroli zewn trznego obcià enia, takiego jak dodatkowa cewka lub przekaênik czasowy, podłàczonego do zacisku B1. * * Dla zasilania pràdem stałym potencjał plus musi byç podłàczony do zacisku B1 (zgodnie z EN ). 6 ** ** Napi cie inne ni zasilajàce cewk mo e byç u ywane do tworzenia sygnału START np.: A1 - A2 = 230 V AC B1 - A2 = 12

7 Seria - Modułowy przekaênik czasowy 16 A SERIA Wielofunkcyjny Bez sygnału START.01 Typ U = Napi cie zasilania S = Sygnał sterujàcy = Stan zestyku zwiernego (AI) Opóênione załàczenie Podaj napi cie na przekaênik czasowy. Zwarcie wyjêciowego zestyku nast puje po upływie nastawionego czasu. Odłàczenie napi cia powoduje rozwarcie zestyku wyjêciowego. (DI) Opóênione rozłàczenie Podaj napi cie na przekaênik czasowy. Zwarcie wyjêciowego zestyku jest natychmiastowe. Po upływie ustawionego czasu zestyk jest rozwierany. (GI) Pojedynczy impuls Po podaniu napi cia pracy na A1- A2 i opóênieniu przekaênik przełàcza si na 0.5s w poło enie pracy. *** Z sygnałem START (SW) Praca cykliczna symetryczna (rozpoczynajàca si od załàczenia) Podaj napi cie na przekaênik czasowy. Zwarcie wyjêciowego zestyku jest natychmiastowe i cyklicznie sà generowane impulsy tak długo, jak długo jest załàczone napi cie. Stosunek czasu zwarcia zestyku do czasu rozwarcia wynosi 1:1. (BE) Opóênione rozłàczenie z sygnałem START WyjÊciowy zestyk jest natychmiastowo zwierany po podaniu sygnału START. Zdj cie sygnału START inicjuje odmierzanie czasu opóênienia po upływie którego wyjêciowy zestyk jest rozwierany. (CE) Opóênione załàczenie i rozłàczenie z sygnałem START Zasilanie podawane ciàgle na cewk przekaênika. Podanie sygnału START powoduje odliczanie czasu opóênienia, po jego upływie przekaênik zwiera zestyk wyjêciowy. Zdj cie sygnału START uruchamia odliczanie czasu opóênienia po upływie którego przekaênik rozwiera zestyk wyjêciowy. ***.02 *** Typ.02: zastosowany zewn trzny potencjometr (10 kohm W). 2 zestyki z funkcjà czasowà (DE) Opóênione rozłàczenie z sygnałem START Napi cie jest podawane na stałe na cewk przekaênika. Chwilowy lub ciàgły sygnał START powoduje zwarcie zestyku wyjêciowego i odmierzanie czasu opóênienia. Zestyk zostaje zwarty podczas czasu opóênienia niezale nie od stanu sygnału START. Po jego upływie zestyk jest rozwierany. (WD) Opó nione rozłàczenie z sygnałem start z mo liwoêcià przedłu ania pracy kolejnym impulsem sterujàcym Zasilanie jest podłàczone do przekaênika czasowego w sposób ciàgły. W chwili załàczenia sygnału START, zestyk wyjêciowy zostaje załàczony na okreêlony czas, po upływie którego przekaênik si resetuje (powraca do stanu czuwania). Kolejne zamkni cie zestyku sterujàcego podczas wysterowania wyjêcia (przekaênik załàczony czas upływa) przedłu y czas załàczenia wyjêcia. przekaênika muszà zostaç nastawione przed zasileniem przekaênika; dla.02/52 mo liwa jest zmiana nastaw je eli białe pokr tło na przednim panelu ustawione jest w pozycj OFF (wyłàczonà). Typ.02. Białe pokr tło umieszczone na Funkcja bez sygnału sterujàcego START (przykład: AI) Funkcja z sygnałem sterujàcym START (przykład: BE) przednim panelu Zestyki wyjêciowe (15-18 and 25-28) załàczane zgodnie z funkcjà czasowà Zestyki wyjêciowe (15-18 and 25-28) załàczane zgodnie z funkcjà czasowà 1 zestyk z funkcjà czasowà + 1 zestyk załàczany bezpoêrednio Zestyki wyjêciowe (15-18 i 25(21)-28(24) pozostaja w pozycji wyłàczonej niezale nie od stanu zasilania przekaênika Zestyki wyjêciowe (15-18 i 25(21)-28(24) pozostaja w pozycji wyłàczonej niezale nie od stanu zasilania przekaênika i sygnału sterujàcego Zestyk wyjêciowy załàczany zgodnie z funkcjà czasowà. Zestyk wyjêciowy załàczany po pojawieniu sie napi cia zasilania (U) Zestyk wyjêciowy załàczany zgodnie z funkcjà czasowà. Zestyk wyjêciowy załàczany po pojawieniu sie sygnału sterujàcego (S) 7

8 SERIA Seria - Modułowy przekaênik czasowy 16 A Wielofunkcyjny Z sygnałem START *** *** zastosowany zewn trzny potencjometr (10 kohm W). Typ.52 U = Napi cie zasilania S = Sygnał sterujàcy P = Przycisk pauzy = Stan zestyku zwiernego T (AE) Opóênione załàczenie z sygnałem START. Zamkni cie obwodu START (S) inicjuje odliczanie czasu, po upływie którego styk przekaênika zwiera si i pozostaje w tym stanie tak długo, jak podawane jest napi cie zasilania. (EEa) Opóênione rozłàczenie z sygnałem START (restartowalny). Zanik sygnału START (S) powoduje zwarcie zestyku wyjêciowego i odliczenie czasu, po którym styk powróci do stanu wyjêciowego. (FE) Opóênione rozłàczenie z sygnałem START ON/OFF. Zarówno otwarcie jak i zamkn cie obwodu START inicjuje zwarcie styku wyjêciowego. W obydwu przypadkach nast puje odliczenie czasu po którym styk si rozwiera. (GE) Impuls z sygnałem START. Zwarcie obwodu START (S) inicjuje odliczanie czasu, po upływie którego zestyk wyjêciowy si zwiera. Reset nast puje po stałym czasie 0.25 s. (IT) Opó nione rozłàczenie z sygnałem START resetowalny. Zamkni cie obwodu START (S) powoduje zwarcie zestyku wyjêciowego, po rozwarciu S nast puje odliczenie czasu, po którym styk si rozwiera. W czsie odliczania styk mo na otworzyç natyczmiastowo ponownie zwierajàc obwód S. z sygnałem START i PAUZA (BEp) Opóênione rozłàczenie START i PAUZA. Zamkni cie obwodu START (S) powoduje zwarcie zestyku wyjêciowego, po rozwarciu S nast puje odliczenie czasu, po którym styk si rozwiera. Zwarcie obwodu pauzy (X1-X2) przerywa odliczanie czasu, wartoêç zostaje zachowana. Zestyk nie zmienia poło enia. Rozwarcie obwodu pauzy spododuje dalsze odliczanie czasu. Typ.52 Białe pokr tło umieszczone na przednim panelu 2 zestyki z funkcjà czasowà z START i PAUZA (przykład: BEp) (DEp) Opóênione rozłàczenie z sygnałem START i PAUZA. Zwarcie chwilowe lub ciàgłe obwodu START (S) powoduje zamkni cie zestyku wyjêciowego i odliczanie czasu, po którym zestyk si rozewrze. Zwarcie obwodu pauzy (X1-X2) przerywa odliczanie czasu, wartoêç zostaje zachowana. Zestyk nie zmienia poło enia. Rozwarcie obwodu pauzy spododuje dalsze odliczanie czasu. (SHp) Opóênione rozłàczenie z sygnałem START i PAUZA (II). Zamkni cie obwodu START (S) powoduje zwarcie zestyku wyjêciowego, po rozwarciu S nast puje odliczenie czasu, po którym styk si rozwiera. Zwarcie obwodu pauzy (X1-X2) przerywa odliczanie czasu, wartoêç zostaje zachowana. Zestyki i rozwierajà si. Rozwarcie obwodu pauzy spododuje zwarcie styków i dalsze odliczanie czasu. Funkcja SHp Obydwa zestyki (15-18) i (25-28) relizujà finkcj czasowà. Obydwa zestyki (15-18) i (25-28) relizujà finkcj czasowà. Obydwa zestyki [15-18 i 25(21)-28(24)] pozostajà otwarte. Obydwa zestyki [15-18 i 25(21)-28(24)] pozostajà otwarte. 1 zestyk z funkcjà czasowà + 1 zestyk załàczany bezpoêrednio 8 Zestyk realizuje finkcj czasowà. Zestyk załàcza si wraz z sygnałem (S). Zestyk realizuje finkcj czasowà. Zestyk zwiera si podczas trwania pauzy.

9 Seria - Modular timers 16 A SERIA Jednofunkcyjny Bez sygnału START Type.11 U = Napi cie zasilania S = Sygnał sterujàcy = Stan zestyku zwiernego (AI) Opóênione załàczenie Podaj napi cie na przekaênik czasowy. Zwarcie wyjêciowego zestyku nast puje po upływie nastawionego czasu. Odłàczenie napi cia powoduje rozwarcie zestyku wyjêciowego (DI) Opóênione rozłàczenie Podaj napi cie na przekaênik czasowy. Zwarcie wyjêciowego zestyku jest natychmiastowe. Po upływie ustawionego czasu zestyk jest rozwierany. Z sygnałem START (S) (BI) Opóênione rozłàczenie z sygnałem START Po podaniu napi cia zasilania (min. 305) nast puje natychmiastowe załàczenie zestyków wyjêciowych. Po odłàczeniu napi cia zasilania zestyk wyjêciowy pozostaje zwarty na nastawiony czas. (SD) Przełàcznik gwiazda - trójkàt Po załàczeniu zasilania U nast puje natychmiastowe załàczenie zestyków ( ) i równoczesne odmierzenie nastawionego czasu T, po którym nast puje rozłàczenie zestyków ( ) i załàczenie zestyków (v) (czas regulowany). (BE) Opóênione rozłàczenie z sygnałem START WyjÊciowy zestyk jest natychmiastowo zwierany po podaniu sygnału START. Zdj cie sygnału START inicjuje odmierzanie czasu opóênienia po upływie którego wyjêciowy zestyk jest rozwierany..41 Asymetryczny impulsator Bez sygnału START.91 Z1-Z2 otwarte: funkcja (LI) Z1-Z2 zmostkowane: funkcja (PI) Z sygnałem START.91 (LI) Asymetryczny impulsator (START po podaniu napi cia) - Z1-Z2 otwarte Podaj napi cie na przekaênik czasowy. Zestyk wyjêciowy jest natychmiast zwierany i cyklicznie sà generowane impulsy tak długo, jak długo jest podłàczone napi cie do cewki. Czasy zwarcia i przerwy sà niezale nie ustawiane. (PI) Asymetryczny impulsator (START po podaniu napi cia) - zmostkowane Z1-Z2 Podaje napi cie na przekaênik czasowy. Zestyk wyjêciowy jest rozwarty. Po upływie czasu T1 przekaênik zwiera zestyk wyjêciowy i cyklicznie sa generowane impulsy tak długo, jak długo jest połàczone napi cie do cewki.czasy zwarcia i przerwy sa niezale nie ustawione. (LE) Asymetryczny impulsator (wyzwalany sygnałem START) - Z1-Z2 otwarte Napi cie jest podłàczone na stałe do cewki przekaênika. Zwarcie sygnału START powoduje natychmiastowe zwarcie zestyku wyjêciowego i cykliczne generowanie impulsów, dopóki jest zwarty sygnał START..91 Z1-Z2 otwarte: funkcja (LE) Z1-Z2 zmostkowane: funkcja (PE) (PE) Asymetryczny impulsator (wyzwolony sygnałem START) - zmostkowane Z1-Z2 Napi cie pracy U podane na A1 A2. Przy zamkni ciu kontaktu sterujàcego przekaênik pozostaje w spoczynku. Po upływie czasu impulsu T2 ponownie przejêç w spoczynek. Po otwarciu skoƒczy si taktowanie po upływie T2. 9
