Pełnia korzyści na Twoich warunkach. Seria optymalnych ładowaczy czołowych do ciągników o mocy do 120 KM X26 X36 X46 X56 X21 X31 X41 X51

Transkrypt

1 Pełnia korzyści na Twoich warunkach Seria optymalnych ładowaczy czołowych do ciągników o mocy do 120 KM X26 X36 X46 X56 X21 X31 X41 X51 PL

2

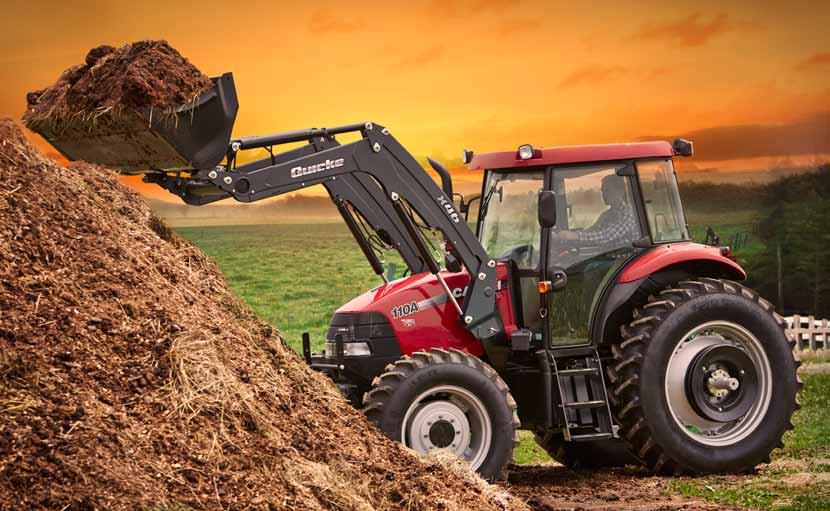

3 Ładowacz czołowy, dzięki któremu znacznie łatwiej zwiększysz swoją rentowność Już od ponad 60 lat Quicke produkuje ładowacze czołowe najwyższej jakości. Oferując serię Versa-X, dajemy Ci kolejną możliwość skorzystania z doskonałego urządzenia, dzięki któremu zmaksymalizujesz korzyści związane z eksploatacją ciągnika. To ładowacz czołowy, który w wyjątkowy sposób łączy w sobie zalety konstrukcyjne, wysokie osiągi i ekonomiczną eksploatację, plasując się w czołówce pod każdym względem, począwszy od rozwiązań usprawniających efektywność pracy aż po sprytne detale. To urządzenie maksymalnie wykorzystuje każdy gram stali, tak aby Twoja droga ku większej rentowności była możliwie jak najprostsza. Quicke Versa-X to seria ładowaczy przystosowanych do eksploatacji wraz z mniejszymi i średnimi ciągnikami, w ramach której oferujemy znane na całym świecie zalety Quicke, takie jak wyjątkowa konstrukcja czy najlepsze na rynku osiągi. 3

4 1 Solidna rama i wytrzymałe siodła. 2 Możliwość pracy ze starszymi ciągnikami. 3 Detale optymalizujące moc i czas eksploatacji. 4 Zawsze pełna kontrola. 5 Intensywna praca z maksymalną delikatnością. 6 Zwiększ swoje korzyści dzięki trzeciej funkcji. 7 Najlepsze na rynku złącze wielofunkcyjne MC4. 8 Najlepszy na świecie system malowania proszkowego. 4

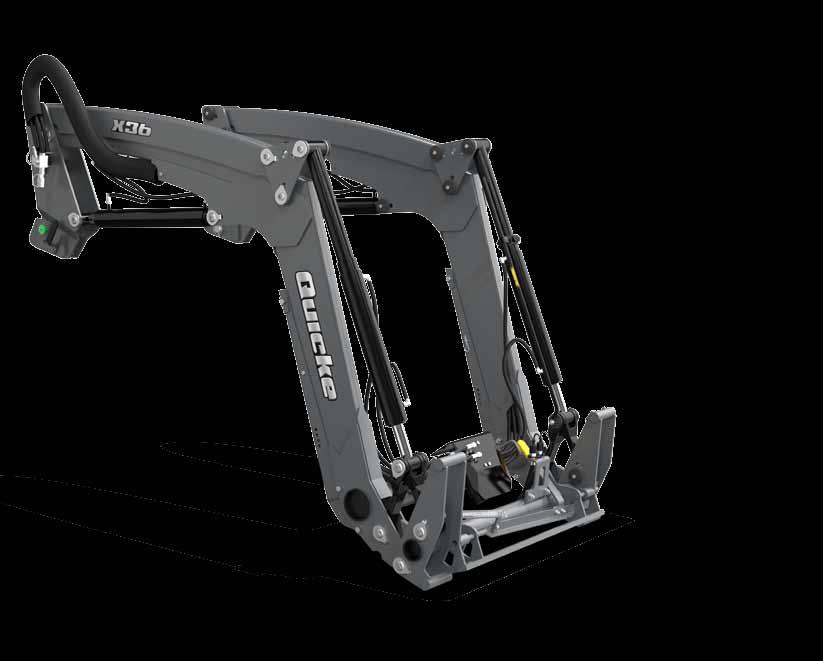

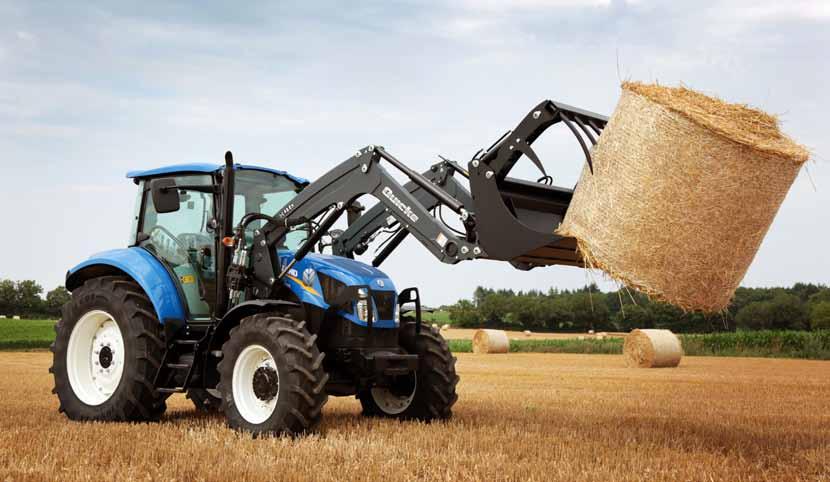

5 moc Twoja moc Ładowacze Quicke Versa-X są zaprojektowane w taki sposób, aby zagwarantować Ci maksymalnie swobodną pracę przy możliwie jak największej mocy, co zapewniamy również dzięki najlepszym na świecie osiągom oraz wysokościom podnoszenia. Pełnia mocy ładowaczy Versa-X przejawia się na wiele sposobów: Kompaktowe i wytrzymałe na skręcanie siodła. Wyjątkowo stabilna i klarowna konstrukcja ramienia ładowacza. Solidnie zwymiarowana i należycie skonstruowana rama Delta. Ważnym elementem wpływającym na moc urządzenia jest także nasz wyjątkowy układ hydrauliczny LCS wyposażony w niezależny od obciążenia przepływ oleju, dzięki czemu masz pełną kontrolę nawet przy przenoszeniu naprawdę ciężkich ładunków. Wyjątkowa łatwość obsługi ładowacza Versa-X wynika oczywiście również z jego optymalnej masy. Płynność jest dodatkowo zwiększona dzięki funkcji SoftDrive, która zapewnia skuteczną amortyzację ładunku. Rezultat? Innowacyjność, bezpieczeństwo i wysokie osiągi, dzięki którym codziennie, rok po roku, możesz maksymalizować korzyści osiągane podczas pracy z ciągnikiem. 1 Solidna rama i wytrzymałe siodła. Solidna rama o odpowiednich wymiarach została już przetestowana w naszych światowej klasy ładowaczach Dimension. To właśnie ona, wraz z profilowaną konstrukcją siodeł, sprawia, że ładowacze Versa-X są wyjątkowo stabilne oraz wytrzymałe na skręcanie. 2 Możliwość pracy ze starszymi ciągnikami. Czy masz starszy ciągnik, któremu chcesz zapewnić naprawdę dużą wysokość podnoszenia oferowaną przez Versa-X? Żaden problem. Wystarczy zdecydować się na ładowacz z siodłami, które pasują do systemu mocowania starszej generacji. 3 Detale optymalizujące moc i czas eksploatacji. We wszystkich kluczowych punktach ładowacza Versa-X zastosowano tuleje, a każdy użyty sworzeń jest ocynkowany. To tylko przykład detali, które zapewniają niemal niedościgniony komfort serwisowania oraz długi czas eksploatacji. 5 Intensywna praca z maksymalną delikatnością. Nasza funkcja amortyzująca SoftDrive zmniejsza obciążenia zarówno samego ładowacza i ramy, jak i kierowcy oraz ciągnika. Jest ona uruchamiana za pomocą ręcznego zaworu. 6 Zwiększ swoje korzyści dzięki trzeciej funkcji. Oczywiście możesz także wybrać trzecią funkcję. Dzięki tej opcji Twój ładowacz Versa-X oraz ciągnik staną się jeszcze bardziej wszechstronne. Co powiesz na przykład o osprzęcie z funkcją chwytaka? Zwróć też uwagę na osłonę przewodów, która spina je razem oraz chroni przed zabrudzeniem i ścieraniem. 7 Najlepsze na rynku złącze wielofunkcyjne MC4. Jeżeli chcesz naprawdę uprościć sobie pracę, wybierz nasze złącze wielofunkcyjne MC4. Dzięki temu wygodnemu w użyciu elementowi łatwo podłączysz do ładowacza wszystkie złącza elektryczne i hydrauliczne. Stalowe wsporniki ochronne zapewniające bezpieczną pracę. Twój ładowacz Versa-X jest wyposażony w szereg elementów zwiększających jego niezawodność. Dobrym przykładem jest tutaj nowy mechanizm ochronny minimalizujący niebezpieczeństwa związane z blokowaniem osprzętu. 4 Zawsze pełna kontrola. Nasz wyjątkowy układ hydrauliczny LCS jako jedyny na świecie został zaprojektowany wyłącznie pod kątem ładowaczy czołowych. To właśnie on daje Ci maksymalną kontrolę nad urządzeniem Versa-X i zapewnia niedoścignione wrażenia z jego obsługi. 8 Najlepszy na świecie system malowania proszkowego. Twój ładowacz Versa-X został poddany najnowocześniejszemu na świecie procesowi malowania proszkowego ładowaczy czołowych, dzięki czemu możesz cieszyć się perfekcyjnym wykończeniem, wysokim poziomem ochrony przed korozją oraz doskonałą wytrzymałością. 5

6 Zalety konstrukcyjne W Quicke odpowiednia konstrukcja ładowacza nie jest dla nas celem samym w sobie, lecz środkiem do zapewnienia konkretnych korzyści. Mogą one obejmować na przykład zaoszczędzony czas, lepszą efektywność lub wyższy poziom bezpieczeństwa. Za tym podejściem stoi prosta i oparta na doświadczeniu filozofia: w Quicke od dekad zatrudniamy specjalistów zajmujących się produkcją ładowaczy czołowych i osprzętu do tych urządzeń. To jedyny obszar naszej działalności. Dzięki tej specjalizacji opracowując nasze produkty, jesteśmy bliżej właścicieli ciągników niż ktokolwiek inny i lepiej rozumiemy ich potrzeby. Rezultaty? Wystarczy, że spojrzysz na to, jak skonstruowaliśmy ładowacz Versa-X z myślą o tym, aby dać Ci konkretne i praktyczne korzyści z jego eksploatacji. Dużą wagę przywiązujemy do zapewnienia odpowiedniej widoczności. Mamy świadomość znaczenia, jakie dla Twojej maksymalnie skutecznej i bezpiecznej pracy ma możliwie jak najlepsza widoczność. Wiemy też, że chcesz cieszyć się optymalną prostotą we wszystkich obszarach eksploatacji, począwszy od serwisowania aż po obsługę układów hydraulicznych i osprzętu. A to, że pragniesz, aby wszystkie te elementy były połączone ze sobą w estetyczną całość, harmonijnie współpracującą z Twoim ciągnikiem, nie stanowi dla nas żadnego problemu. 1 Estetyczna konstrukcja zapewniająca optymalną widoczność. 2 Przede wszystkim widoczność. 3 Nowość! Osłona przewodów ramienia ładowacza. 4 Wygodny system automatycznego blokowania osprzętu. 5 Szybkie i łatwe podłączanie i odłączanie. 6 Wyjątkowa koncepcja zapinania osprzętu. 7 Smar zawsze we właściwym miejscu. 8 Jeszcze prostszy w użyciu wskaźnik położenia osprzętu. 6

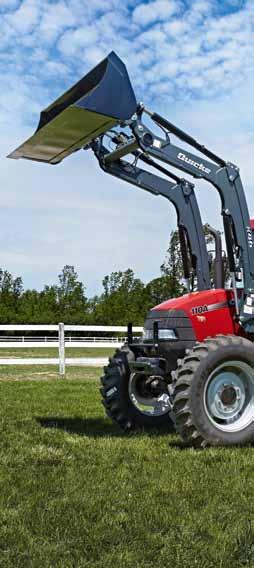

7 kcja 1 Estetyczna konstrukcja zapewniająca optymalną widoczność. Zwężona konstrukcja ramienia ładowacza sprawia, że urządzenie Versa-X w wyjątkowy sposób współgra z eksploatowanymi obecnie nowoczesnymi ciągnikami. Żaden ładowacz dostępny na rynku nie ma zaczepu umieszczonego niżej niż nasze urządzenie, co pozwala nam zaoferować bezkonkurencyjną widoczność na boki. 2 Przede wszystkim widoczność. Brak przewodów ograniczających widoczność oraz nisko umiejscowiona rura poprzeczna. Ładowacz Versa-X to doskonała widoczność w każdym położeniu, nawet w ciemnościach, gdyż nic nie ogranicza zasięgu własnego oświetlenia ciągnika. 3 Osłona przewodów ramienia ładowacza. Jeszcze jeden element wpływający na bezpieczeństwo pracy: skuteczne zabezpieczenie przewodów przed ścieraniem. 5 Szybkie i łatwe podłączanie i odłączanie. Odłączanie ładowacza Versa-X od ciągnika nie wymaga użycia żadnych narzędzi. Solidne, zintegrowane i sprawnie działające podpory w jeszcze większym stopniu ułatwiają podłączanie i odłączanie urządzenia. 6 Wyjątkowa koncepcja zapinania osprzętu. Swobodne sterowanie hakiem oraz jego pełna widoczność podczas pracy w kabinie? To możliwe dzięki zamocowaniu osprzętu odchylanemu niemal o 180. Nie musisz pochylać się do przodu ani wychylać na boki: to proste rozwiązanie ma korzystny wpływ zarówno na bezpieczeństwo, jak i na wydajność pracy. 7 Smar zawsze we właściwym miejscu. Każdy sworzeń jest wyposażony w gumowy pierścień i sprężynowy talerz zamykający, co zapobiega ruchom wzdłużnym, mocuje trzpień po obu stronach i utrzymuje smar we właściwym miejscu. 4 Wygodny system automatycznego blokowania osprzętu. Kolejna funkcja poprawiająca bezpieczeństwo: gwarancja prawidłowego zablokowania osprzętu i ustawienia sworzni blokujących w pozycji zablokowanej. Blokada następuje automatycznie po napełnieniu. 8 Jeszcze prostszy w użyciu wskaźnik położenia osprzętu. Wskaźnik położenia osprzętu charakteryzuje się niewielkimi rozmiarami, przez co nie wystaje, nie powoduje uszkodzeń ani nie może zostać uszkodzony. Element ten jest łatwy w montażu i umożliwia regulację w trzech pozycjach dla różnych rodzajów osprzętu, co gwarantuje dużą precyzję ustawiania kąta pracy osprzętu w stosunku do podłoża. 7

8

9 produkty X26 X36 X46 X56 X21 X31 X41 X51

10 Ładowacze z samopoziomowaniem X26 X36 X46 Kąty pracy*, maks. kąt załadunku maks. kąt wyładunku Wysokość podnoszenia, w metrach do osi obrotu 3,10 m 3,40 m 3,70 m w metrach do poziomu osprzętu 6 * 2,90 m 3,20 m 3,50 m Udźwig na osi obrotu Udźwig 800 mm od osi obrotu przy podłożu m m m mm 3 Udźwig napełnienia 800 mm od osi obrotu kg kg kg Udźwig przy 195 bar 1. na osi obrotu, przy podłożu*** 1950 kg 2100 kg 2320 kg na osi obrotu, na maksymalnej wysokości podnoszenia*** 1240 kg 1410 kg 1510 kg mm od osi obrotu, przy podłożu 1580 kg 1660 kg 1850 kg 800 mm od osi obrotu, na wysokości podnoszenia 1,5 m kg 1560 kg 1710 kg 800 mm od osi obrotu, na maksymalnej wysokości podnoszenia 1220 kg 1520 kg 1590 kg 3. Udźwig napełnienia 800 mm od osi obrotu 1500 kg 1890 kg 2280 kg Masa ładowacza 360 kg 390 kg 420 kg Moc ciągnika ok KM ok KM ok KM kw** kw** kw** Maksymalna zalecana masa ciągnika 3000 kg 4000 kg 4500 kg 10 * Poszczególne wartości mogą różnić się od siebie w zależności od osprzętu. ** Na dobór ładowacza poza mocą ciągnika wpływ mają również masa i wielkość ciągnika. *** Bez osprzętu.

11 Ładowacze bez samopoziomowania X56 X21 X31 X41 X ,90 m 3,10 m 3,40 m 3,70 m 3,90 m 3,70 m 2,90 m 3,20 m 3,50 m 3,70 m m kg kg 2360 kg 2510 kg 2730 kg 2940 kg 1600 kg 1530 kg 1700 kg 1800 kg 1890 kg 2080 kg 1450 kg 1600 kg 1770 kg 1960 kg 1890 kg 1210 kg 1370 kg 1520 kg 1670 kg 1680 kg 870 kg 970 kg 1010 kg 1080 kg 2740 kg 1880 kg 1910 kg 2300 kg 2760 kg 440 kg 310 kg 335 kg 360 kg 390 kg ok KM ok KM ok KM ok KM ok KM kw** kw** kw** kw** kw** 5200 kg 3000 kg 4000 kg 4500 kg 5200 kg 11

12 Specjalnie zaprojektowany osprzęt umożliwiający maksymalne wykorzystanie ładowacza czołowego

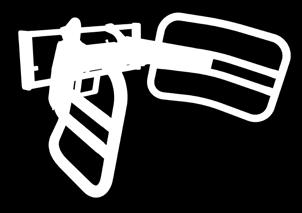

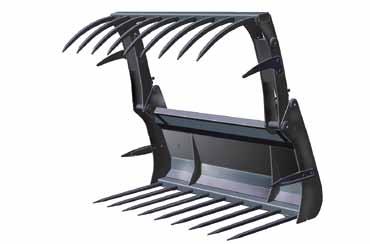

13 Osprzęt dokładnie taki, jakiego potrzebujesz Dzięki doborowi osprzętu odpowiedniego do wszystkich warunków pracy możesz wykonywać jeszcze więcej różnych czynności oraz w pełni wykorzystywać możliwości swojego ładowacza i ciągnika. Oferujemy największy wybór na rynku, dlatego łatwo znajdziesz właśnie taki osprzęt, jakiego potrzebujesz. Decyzja o zakupie naszych oryginalnych akcesoriów to ponadto gwarancja korzystania z najlepszych i najbardziej wydajnych rozwiązań. Najwyższa jakość nawet w najmniejszych detalach. Wszystko, co musisz zrobić, sprowadza się do dobrania produktu pasującego do mocowania osprzętu na Twoim ciągniku. Na kolejnych stronach znajduje się pełne zestawienie osprzętu, który może być stosowany wraz z ładowaczami Versa-X. Silograb NIEZWYKLE SILNY I SKUTECZNY Silograb to bardzo wszechstronny osprzęt. Idealnie dopasowane położenia zębów prawie całkowicie eliminuje rozsypywanie kiszonki. Zęby osadzone są na specjalnie utwardzonej części skrzyniowej (około sześciokrotnie grubszej niż w profilach standardowych), która nie ulega deformacji lub wykrzywieniu pod dużym ciężarem. Zakrzywione zęby odcinają materiał zgodnie z tym jak został on ułożony, co zapewnia najczystsze cięcie, małe zużycie paliwa i długą żywotność zębów. Ponadto, kiedy zęby zamykają się, materiał dociskany jest do tylnej części osprzętu, co powoduje, że pozostaje on na miejscu nawet w czasie jazdy po nierównym terenie. Wszystkie modele posiadają dwa siłowniki hydrauliczne. W dużych modelach zastosowano siłowniki o 15% większe. Modele od 210 posiadają metalową siatkę w górnej części osprzętu. SELECTO FIX SILOGRAB Szerokość, cm Głębokość, cm Objętość, m Ilość zębów w szczękach Masa, kg Unigrip SPRAWDZONE ZALETY PROJEKTU I NIEWIELKIEJ WAGI Unigrip posiada przetestowaną i sprawdzoną konstrukcję oraz niewielki ciężar własny. Wykorzystywany jest do tych samych zadań, co Flexigrip. Wybór pomiędzy tymi dwoma typami osprzętu zależy od indywidualnych upodobań użytkownika. Unigrip jest również odpowiedni dla małych, prostokątnych beli. Ramiona osprzętu równomiernie rozkładają nacisk na dużą powierzchnię, co zapewnia delikatne przenoszenie beli. Rury ramion posiadają odpowiednie profile. Unigrip posiada także dużą średnicę rur, gładkie brzegi, które nie uszkodzą folii owijających bele. SELECTO FIX UNIGRIP Wymiar beli, min-max, cm Masa, kg

14 Seria H ŁYŻKA DO ZIEMI MOCNA I UNIWERSALNA SERIA H 135H 160H 185H 210H 240H Szerokość, cm Głębokość, cm Wysokość, cm Objętość, m Wymiary lemiesza, mm 150x16 150x16 150x16 150x16 150x20 Masa, kg Seria L KONKURENCYJNA ŁYŻKA DO LEKICH PRAC SERIA L 130L 180L Szerokość, cm Głębokość, cm Wysokość, cm Objętość, m 3 0,51 0,71 Wymiary lemiesza, mm 100x12 100x12 Masa, kg Seria HV ŁYŻKA DO LŻEJSZYCH MATERIAŁÓW MOCNA I UNIWERSALNA SERIA HV 200HV 220HV Szerokość, cm Głębokość, cm Wysokość, cm Objętość, m 3 1,16 1,28 Wymiary lemiesza, mm 150x16 150x16 Masa, kg Seria LV PERFEKCYJNA DO LEKKICH MATERIAŁÓW O DUŻEJ OBJĘTOŚCI SERIA LV 200LV 220LV Szerokość, cm Głębokość, cm Wysokość, cm Objętość, m 3 1,13 1,25 Wymiary lemiesza, mm 100x16 100x16 Masa, kg Seria HT ŁYŻKA DO ZIEMI Z ZĘBAMI DO WSZYSTKICH RODZAJI CIĘŻKICH I TRUDNYCH PRAC SERIA HT 135HT 160HT 185HT 210HT Szerokość, cm Głębokość, cm Wysokość, cm Objętość, m 3 0,54 0,65 0,72 0,82 Wymiary lemiesza, mm 150x16 150x16 150x16 150x16 Liczba zębów Masa, kg Łyżka rozgarniająca MOCNA I OPTYMALNA KONSTRUKCJA Łyżka rozgarniająca Szerokość, cm Głębokość, cm Wysokość, cm Objętość, m Wymiary lemiesza, mm 150x20 200x20 Masa, kg Widły do palet MAKSYMALNA TRWAŁOŚĆ I STABILNOŚĆ Widły do palet 1000 kg 1600 kg Szerokość, cm Długość wideł, cm 97/122 97/122 Wysokość wideł, cm Max udźwig, kg Typ wideł kuty kuty Masa, kg 155/ /187 Podnośnik do worków PROSTA I BEZPIECZNA WYDAJNOŚĆ Hydrauliczne widły do palet Maksymalna wydajność i komfort Hydrauliczne widły do palet Waga ramki, kg 73 Waga ramki z widłami, kg Chwytak do kłód DLA LEPSZEGO UCHWYTU Chwytak do kłód Masa, kg 85 Podnośnik do worków Szerokość, cm 120 Wysokość, cm 170 Max udźwig, kg 800 Masa, kg 118 Iglica do bel IGLICA DO BEL Iglica do bel Masa, kg * W = szerokość T = grubość

15 Flexibal TRZY W JEDNYM FLEXIBAL Wymiary beli max, cm 180 Podpórka beli, masa, kg 45 Masa, kg 195 Silosplit PODZIEL BELĘ ŁATWO I TANIO Flexigrip OSTROŻNE I SKUTECZNE PODNOSZENIE BEL LEŻĄCYCH I STOJĄCYCH FLEXIGRIP Wymiar beli, min-max, cm Masa, kg Widły do bel prostokątnych DO BEZPIECZNEGO I WYDAJNEGO PODNOSZENIA SILOSPLIT Szerokość, cm 120 Zasięg, cm 170 Masa, kg 110 Widły do bel prostokątnych Szerokość, cm Ilość zębów, szt. 2 5 Długość zębów, cm Masa, kg Widły do bel - Standard ** DLA BEL OKRĄGŁYCH I KWADRATOWYCH Widły do bel - Standard Szerokość, cm 140 Ilość zębów, szt. 2 Długość zębów, cm 82 lub 125 Nadstawka, masa, kg 42 Masa, kg 78 Silocut WSZECHSTRONNY I NIEZWYKLE NIEZAWODNY Multibenne DOSKONAŁE WIELOFUNKCYJNE URZĄDZENIE SILOCUT Szerokość robocza, cm Otwarcie, cm Rozmiar bloku max, cm 120x78x77 150x78x77 190x78x77 Objętość bloku max, m Liczba zębów Masa, kg MULTIBENNE Szerokość, cm Głębokość, cm Objętość, m Ilość zębów w szczęce Masa, kg Widły do kamieni WYDAJNY I ŁATWY W OBSŁUDZE Widły do obornika STABILNIEJSZE I ODPORNIEJSZE NIŻ INNE Widły do kamieni Szerokość, cm Głębokość, cm Wysokość, cm Ilość dolnych zębów Rozstaw zębów, cm Masa, kg Widły do obornika Szerokość, cm Głębokość, cm Ilość zębów Masa, kg Przeciwwaga PROSTY SPOSÓB NA POPRAWĘ STABILNOŚCI Przeciwwaga Masa, pustej Masa pełnej (fabrycznie pusta) 186 kg 800 kg wypełniona betonem 212 kg kg wypełniona betonem 3-punktowy układ zawieszenia WIĘCEJ MOŻLIWOŚCI 3-punktowy układ zawieszenia Masa, kg 78 ** Do wideł do bel kwadratowych zalecanym wyposażeniem opcjonalnym jest tylna nadstawka U. Dla bezpieczeństwa jest ona zalecana, zwłaszcza jeśli ładowacz nie jest wyposażony w układ samopoziomowania lub ciągnik nie posiada systemu ochronnego FOPS (Falling Objects Protection System) ani kabiny. 15

16 Designed and manufactured by Ålö TM TECH-KOM Żabikowo Środa Wielkopolska Tel: (61) Tel. kom.: , , tech-kom@tech-kom.pl Ålö AB Brännland 300 SE Umeå, Szwecja Tel: +46 (0) info@alo.se Ładowacze czołowe opisane w tym prospekcie są wyposażone w osprzęt dodatkowy. Niektóre produkty mogą stanowić wyposażenie opcjonalne. Niektóre produkty nie są dostępne na wszystkich rynkach. Podane specyfikacje oraz osiągi mogą różnić się w zależności od modelu ciągnika. Korzystanie z ładowacza czołowego oraz współpracującego z nim osprzętu może być niebezpieczne. Niewłaściwe wykonywanie prac może skutkować poważnymi obrażeniami ciała oraz szkodami materialnymi. Należy kontrolować otoczenie, używać zdrowego rozsądku oraz przestrzegać obowiązujących przepisów prawa i zaleceń. Należy zawsze dokładnie zapoznać się z dołączoną instrukcją obsługi. Należy korzystać wyłącznie z oryginalnych części zamiennych i akcesoriów. Produkty oferowane przez Ålö są nieustannie rozwijane. Zastrzegamy sobie prawo do wprowadzania w dowolnym terminie zmian w specyfikacjach, cenach oraz wersjach bez jakichkolwiek zobowiązań po naszej stronie., znaki zastrzeżone Ålö AB. Numer artykułu: PL TR/Ågrenshuset
