1 SPECIAL FOUNDATION / FRANKI NG / NEW GENERATION PILES FUNDAMENTY SPECJALNE / FRANKI NG / PALE NOWEJ GENERACJI PROJECT / TECHNICAL ADVICE / EXECUTION PROJEKT / DORADZTWO TECHNICZNE / WYKONANIE

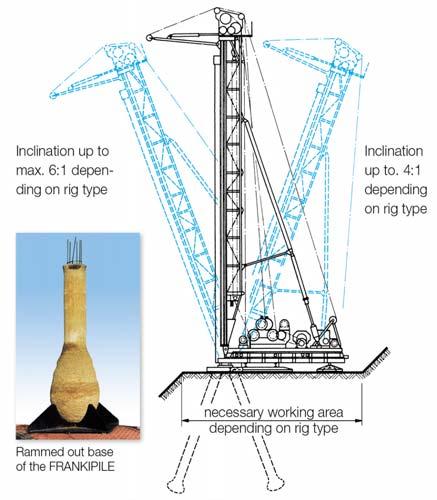

2 FRANKI NG PILE SPECIFICATION Very high pile loads Very low settlement Full ground displacement Optimum adaptation to the Base expansion Diameter 420, 510, 560, 610 mm APPLICATIONS All types of constructions especially: bridges, power plants, industrial buildings, high buildings and objects sensitive for differential settlements APPLICATION POSSIBILITIES The FRANKI NG pile can be used in wide range of foundation soil conditions as a deep foundation element for all types of constructions. Main advantages of FRANKI NG piles: - Possibility to control of load-bearing capacity during the manufacturing process, included with some correction of soil conditions (bigger base of pile or gravel pre-compression); - Manufacturing process faster than by other high load capacity piles; - Mobilization of full load-bearing capacity by low settlements; - Equal settlement of all piles in one support = all pile have comparable load-baring capacity; - No soil for recovery ecological method; - Possibility of transfer of high horizontal forces sloping piles. ZASTOSOWANIE Pal FRANKI NG może być stosowany jako element posadowienia w bardzo zróżnicowanych warunkach gruntowych. Główne zalety pali FRANKI NG: - możliwość kontroli nośności w trakcie jego wykonywania - w tym możliwa korekta warunków gruntowych, (korekta warunków polega na zwiększeniu objętości stopy pala lub wykonaniu poduszki żwirowej); - krótszy czas wykonywania pali w stosunku do pali wielkośrednicowych; - szybkie przejęcie nośności bez konieczności zrealizowania osiadań: mobilizacja pełnej nośności przy niewielkich osiadaniach - równomierne osiadania dla wszystkich pali w obrębie jednej podpory = eliminacja nierównomierności osiadań podpory, (dlatego, że wszystkie pale mają porównywalne nośności); - brak gruntu do utylizacji - metoda ekologiczna i oszczędna; - możliwość przenoszenia dużych sił poziomych poprzez wykonanie pali kozłowych. MANUFACTURING PROCESS The FRANKIPILE NG is a cast-in situ foundation pile with a recovered driving pipe. After reaching the target depth and the pile driving criteria respectively, the stopper is detached and the necessary base quantity is rammed down. Finally a reinforcing cage is adjusted, filled in and the driving pipe pulled up again. WYKONANIE / PRODUKCJA Pal FRANKI NG jest żelbetowym palem przemieszczeniowym wykonywanym metodą dynamiczną przy zastosowaniu rury prowadzącej (wielokrotnego użytku). Po osiągnięciu odpowiedniej głębokości zaczyna się formowanie stopy pala poprzez odpowiednie ubijanie betonu. Po uformowaniu stopy pala wprowadzamy do rury kosz zbrojeniowy i rozpoczynamy proces betonowania trzonu pala.

3 Manufacturing process Set driving pipe in place, fill in stopper and ram in Ramming in the driving pipe through inner ramming with free fall pile hammer Formation of the pile base through ramming down the conrete Fitting the reinforcing cage and conreting the shaft Capping the pile head; arranging the connecting reinforcement driving pipe free fall pile hammer stopper made of or gravel pulling during base formation refiling pulling the driving pipe refilling fitting the reinforcing cage the pile is finished and after hardening ready to bear loads GW pile drive onto the stopper non load-bearing penetration into the earth always waterresistant closing with stopper load-bearing ramming down the base Manufacturing process with gravel pre-compression Ramming in the driving pipe through inner ramming with free fall pipe hammer until soil load-bearing is reached Ramming down the gravel whilst pulling the pipe Ramming back the pipe into the gravel previously rammed down Forming a pile base through ramming down Capping the pile head; arranging the connecting reinforcement pulling when forming base refilling of gravel refilling of the pile is finished and after hardering ready to bear loads GW non load-bearing penetration into the earth always waterresistant closing with stopper load-bearing ramming down the base compressed

4 FOUNDATION SOIL LOAD FRANKI NG ø510 mm Ground profile Pressure sounding Resistance-Settlement-Line Load [MN] Filling Clay soil Peat Clay soil Peat Setting [mm] Clay soil Depth [m] FRANKI NG ø560 mm Ground profile Pressure sounding Resistance-Settlement-Line Topsoil Course clay Gravel/Stones Load [MN] Gravel/Stones Clay Gravel precompressing Setting [mm] Depth [m] ENVIRONMENTAL FRIENDLINESS The manufacturing of the FRANKIPILE NG takes place with low emissions due to internal pile driving. In the case of favourable boundary conditions it is also possible to carry out the foundation work with this pile system in the proximity of existing buildings. Due to the full earth displacement it is not necessary to transport earth, this therefore excludes the earth becoming loosened. The pile system has proven itself many times in building projects on contaminated sites. WPŁYW NA ŚRODOWISKO NATURALNE Zastosowanie rury prowadzącej sprawia, że proces wykonywania Pali Franki NG jest ubogi w emisję hałasu, co umożliwia jego zastosowanie w bezpośrednim sąsiedztwie istniejących już budowli. Podczas stawiania Pali Franki NG nie zachodzi potrzeba usuwania materiału gdyż zostaje on całkowicie zagęszczony w trakcie całego procesu. Pale Franki NG są sprawdzonym sposobem posadowienia nawet na wyjątkowo trudnych (skażonych) podłożach.

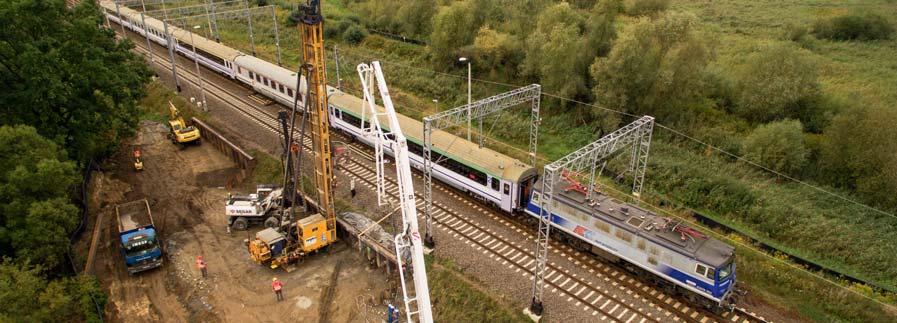

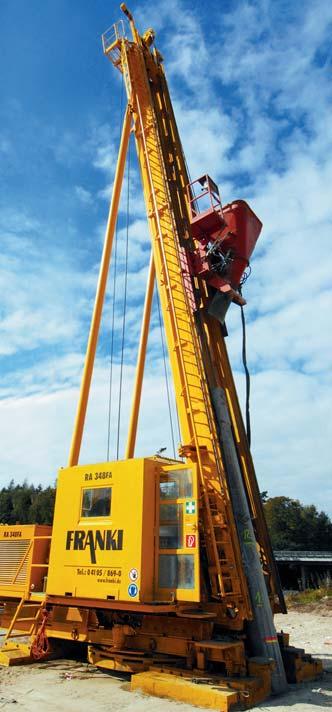

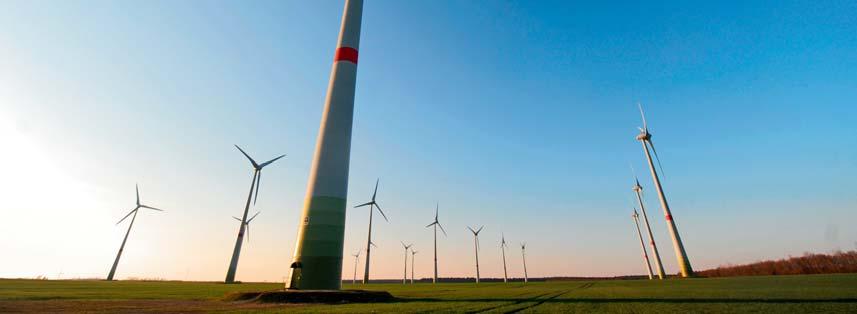

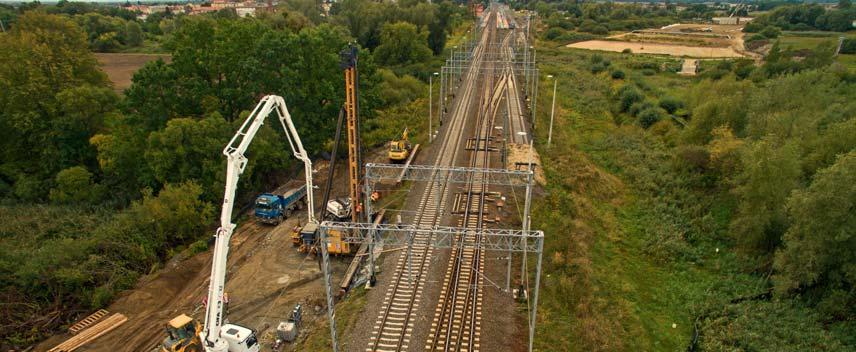

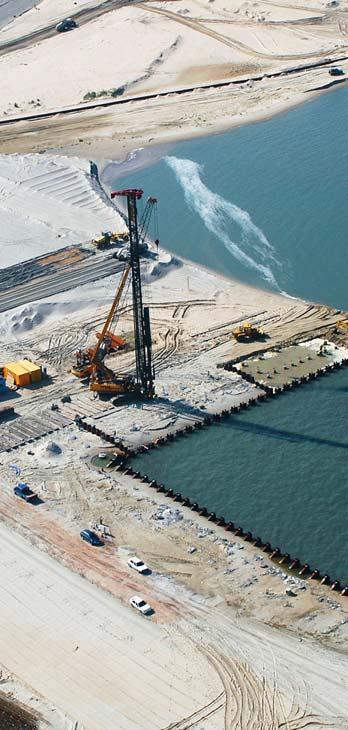

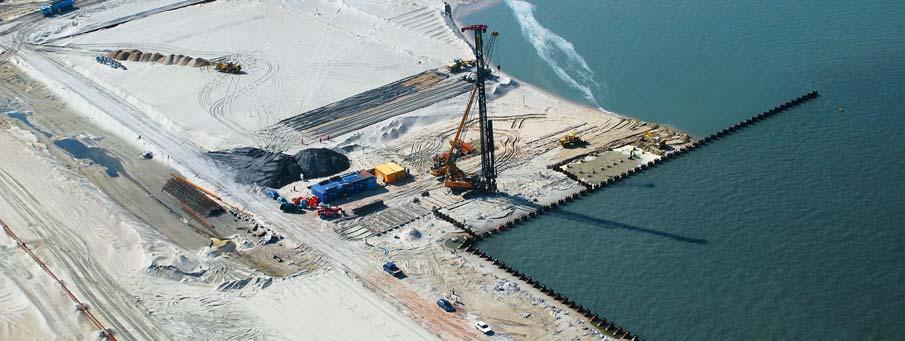

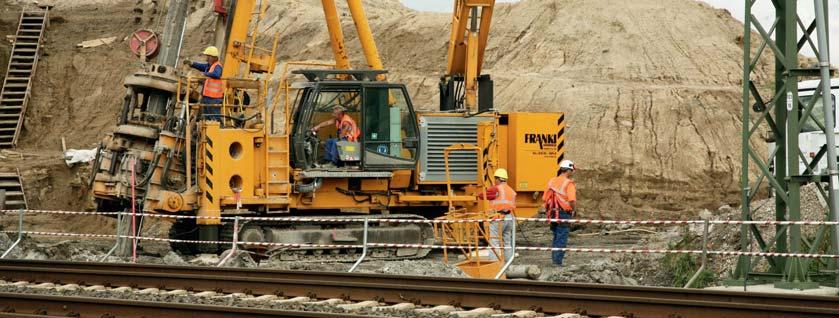

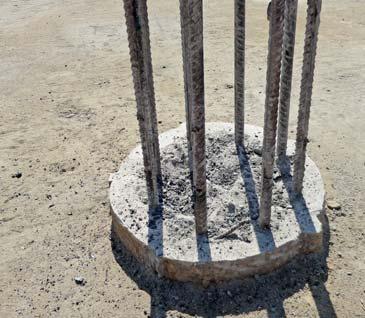

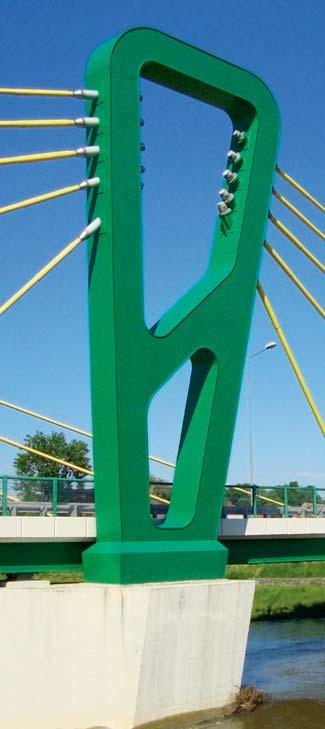

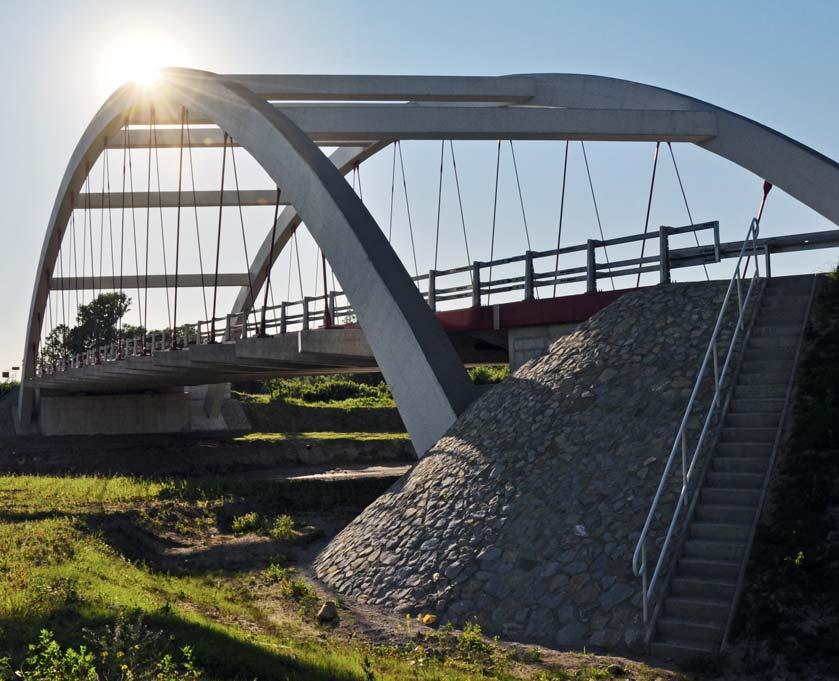

5 WINDPARK BRIDGE IN STRADOMKA SOLID WASTE INCINERATION PLANT IN KONIN CONSTRUCTION SITE IN GDANSK CONTAINER TERMINAL EXPRESSWAY EXPRESSWAY S5 KORZEŃSKO-WIDAWA WROCŁAW, SECTION 1 ATLAS ATLAS RIG RIG PILEHEAD AFTER CUTTING

6 REFERENCES: Expressway S5 R Expressway S5 Expressway S5 Motorway A Kraków ul. Jasnogórska 44 tel.: faks: info@frankipolska.pl
