1 FIRMA BUDOWLANA E.Z.O.P. ZBIGNIEW PAJĄK Blękwit 35e, Złotów NIP : , REGON : p.zbigu@gmail.com, kom PROJEKT BUDOWLANY BRANŻA ELEKTRYCZNA PROJEKT: ADRES BUDOWY: INWESTOR: Budowa i przebudowa ciągów komunikacyjnych wraz z budową oświetlenia w rejonie Al. Piasta i ul. Polna w Złotowie Złotów Jednostka ewidencyjna: Złotów Miasto Obręb: 0089 Złotów 89 Działki ewid.: 219/2, 218/2, 224/13, 224/12, 224/11, 217/22, 217/3, 218/4, 224/6, 222/11, 224/9, 225/3, 222/12, 211, 226/1, 225/9 Gmina Miasta Złotów, Złotów, Al. Piasta 1, woj. wielkopolskie PROJEKTANT: PROJEKTANT B. ELEKTRYCZNEJ Imię i nazwisko Zakres i nr uprawnień budowlanych Podpis TOMASZ LACH Do projektowania bez ograniczeń w specjalności elektrycznej Nr ewid. WKP/0174/PWOE/12 ZŁOTÓW 2014

2 Zawartość opracowania 1. Strona tytułowa 2. Załączniki formalno prawne 2.1 Zaświadczenie WOIIB - projektant 2.2 Warunki techniczne przyłączenia do sieci elektroenergetycznej nr OD5/ZR9/424/ Opis techniczny 3.1 Przedmiot opracowania 3.2 Podstawa opracowania 3.3 Zakres opracowania 3.4 Stan istniejący 3.5 Charakterystyka ulic wytyczne do projektowania 3.6 Charakterystyka elektroenergetyczna 3.7 Zasilania elektroenergetyczne 3.8 Szafka sterowania oświetleniem 3.9 Obwody oświetlenia ulicznego 3.10 Słupy i oprawy oświetlenia ulicznego 3.11 Układanie kabli i uziemień 3.12 Ochrona od porażeń prądem elektrycznym 3.13 Dokumentacja konieczna do odbioru urządzeń elektroenergetycznych 3.14 Uwagi końcowe 4. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia 5. Zestawienie podstawowych materiałów 6. Karty katalogowe 6.1 Słup stalowy uliczny 6.2 Fundament prefabrykowany 6.3 Oprawa oświetlenia drogowego 6.4 Lampa metalohalogenkowa 6.5 Złącza kablowe do słupów oświetleniowych IZK 7. Rysunki i schematy Lp. Tytuł rysunku Nr rys. 1 Mapa sytuacyjna projekt zagospodarowania terenu dla instalacji elektrycznej E-1 2 Schemat ideowy instalacji oświetlenia ulicznego E-2 ELEKTROTECHNIKA Tomasz Lach OE - 2 -

3 2.1 Zaświadczenie WOIIB - projektant: ELEKTROTECHNIKA Tomasz Lach OE - 3 -

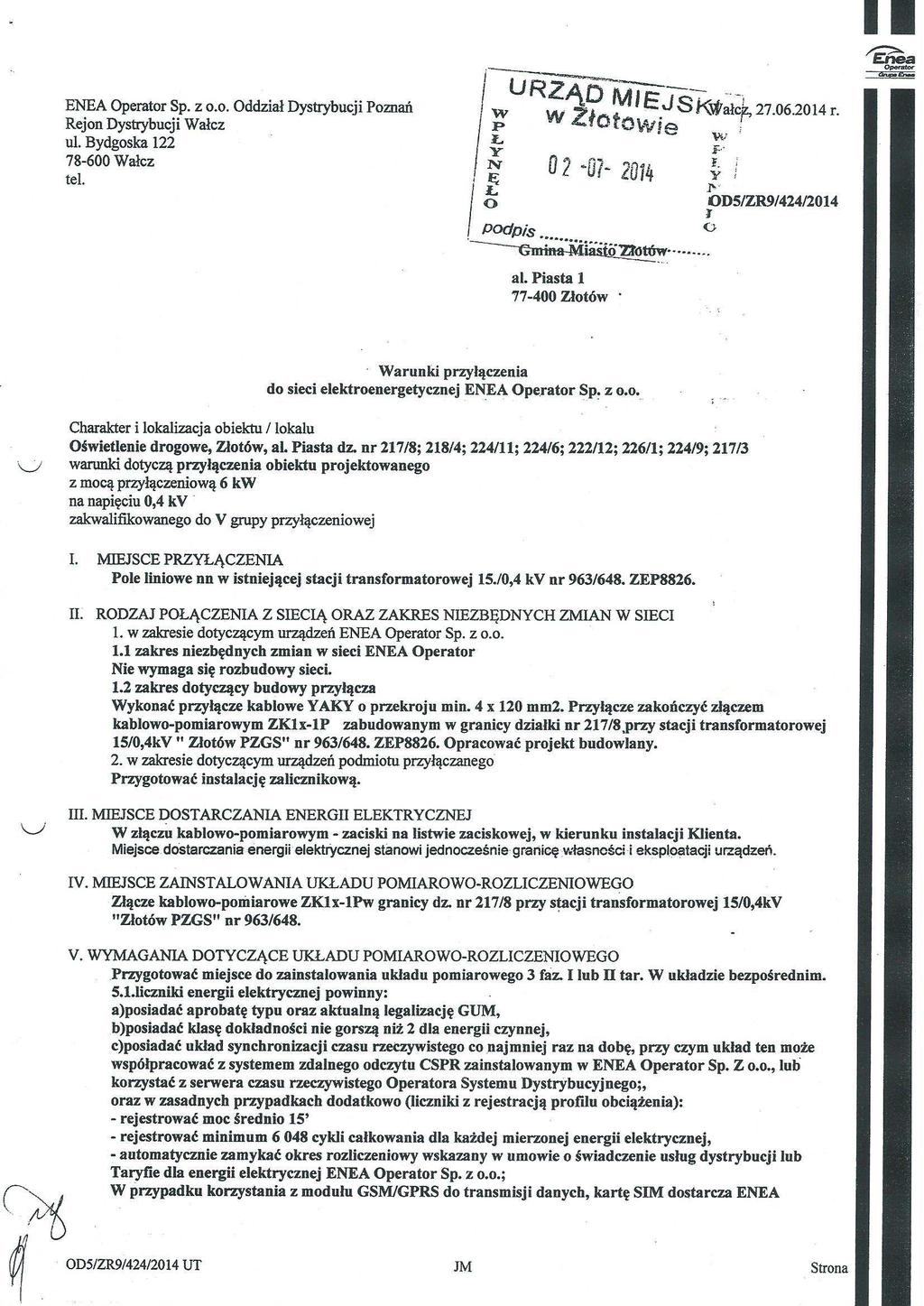

4 2.2 Warunki techniczne przyłączenia do sieci elektroenergetycznej nr OD5/ZR9/424/2014: ELEKTROTECHNIKA Tomasz Lach OE - 4 -

5 ELEKTROTECHNIKA Tomasz Lach OE - 5 -

6 3. Opis techniczny: 3.1 Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany budowy oświetlenia ulicznego w m. Złotów, rejon ulic: Al. Piasta i Polna, działki nr: 219/2, 218/2, 224/13, 224/12, 224/11, 217/22, 217/3, 218/4, 224/6, 222/11, 224/9, 225/3, 222/12, 211, 226/1, 225/9 3.2 Podstawa opracowania: umowa zawarta z inwestorem obowiązujące normy, rozporządzenia i przepisy uzgodnienia i wytyczne branżowe inwentaryzacja własna i oględziny w terenie 3.3 Zakres opracowania: szafka sterowania oświetleniem ulicznym linie kablowe oświetlenia ulic słupy i oprawy 3.4 Stan istniejący: W chwili obecnej, obszar objęty projektem jest nieoświetlony. W stacji transformatorowej jest wystarczająca rezerwa mocy, aby zasilić projektowane oświetlenie uliczne z mocą przyłączeniową w wysokości 6,0 kw w układzie trójfazowym z zabezpieczeniem przedlicznikowym C10A. Na rys. nr E-1 w skali 1:500 pokazano miejsce posadowienia projektowanych urządzeń oświetleniowych 3.5 Charakterystyka ulic wytyczne do projektowania: Zgodnie z normami: PKN-CEN/TR :2007 Oświetlenie dróg - Część 1: Wybór klas oświetlenia PN-EN :2007 Oświetlenie dróg - Część 2: Wymagania oświetleniowe PN-EN :2007 Oświetlenie dróg - Część 3: Obliczenia parametrów oświetleniowych PN-EN :2007 Oświetlenie dróg - Część 4: Metody pomiarów parametrów oświetlenia typowa prędkość głównego użytkownika: niska, pomiędzy 5 i 10km/h główny użytkownik: piesi inni dopuszczalni użytkownicy: powoli poruszające się pojazdy, rowerzyści sytuacja oświetleniowa: D2 środki budowlane do uspokojenia ruchu: brak ELEKTROTECHNIKA Tomasz Lach OE - 6 -

7 natężenie strumienia ruchu pieszych: normalne trudność nawigacji: normalne rozpoznawanie twarzy osób: niepotrzebne ryzyko zjawisk kryminalnych: normalne poziom luminancji otoczenia: średni 3.6 Charakterystyka elektroenergetyczna: Napięcie zasilania Napięcie odbiorników Moc zainstalowana Moc przyłączeniowa Prąd obliczeniowy Układ sieci Układ instalacji odbiorczej U n = 400V/230V, 50Hz U o = 230V P i = 1,8 kw P = 10,0 kw I b = 2,5 A TN-C TN-C-S 3.7 Zasilanie elektroenergetyczne: Zgodnie z technicznymi warunkami przyłączenia nr OD5/ZR9/424/2014 przy istniejącej stacji transformatrowej, w granicy działki nr 217/8 zaprojektowane i pobudowane zostanie złącze kablowe-pomiarowe do zasilania projektowanego oświetlenia. Projekt złącza kablowo-pomiarowego stanowi odrębne opracowanie ENEA operator. 3.8 Szafka sterowania oświetleniem: Projektuje się szafę oświetlenia ulicznego typu SO firmy ENTECH (lub podobne), która przeznaczona jest do sterowania oświetleniem ulic w sieci elektroenergetycznej 3- fazowej. Obudowa i fundament wykonane są z tworzywa o symbolu SMC 0180 samogasnącego w czasie 15 s. Szafę należy zabudować przy stacji transformatorowej zgodnie z rys. nr E-1 i zasilić kablem YAKY 4 35mm 2 ze złącza kablowo-pomiarowego. Szynę PEN w szafce należy uziemić bednarką FeZn 25 4 połączoną z uziomem otokowym stacji trafo i projektowanym uziemieniem słupów. Wyprowadzenie zasilania w kierunku lamp należy zrealizować poprzez zaciski szeregowe 35mm 2. Całość prac związanych usytuowaniem i montażem szafki SO należy wykonać zgodnie z rys. nr E-1 i E Obwody oświetlenia ulicznego: Z projektowanej szafy SO należy wyprowadzić dwa obwody oświetleniowe kablami YAKY 4 25mm 2 pozostawiając zapas kabla przy szafie ok. 2m. Obwód nr I będzie zasilał lampy oznaczone jako: S-I/ o łącznej mocy zainstalowanej P i =0,7 kw. Obwód nr II będzie zasilał lampy oznaczone jako: S-II/ o łącznej mocy zainstalowanej P i =1,1 kw. Projektowane obwody należy zabezpieczyć w szafie SO wyłącznikami nadmiarowo-prądowymi 1-biegunowymi o wartości 10A, charakterystyce C i ELEKTROTECHNIKA Tomasz Lach OE - 7 -

8 zdolności zwarciowej 15kA. Obwody załączane będą poprzez stycznik o obciążalności styków 40A wysterowany zegarem astronomicznym. Całość prac związanych z obwodami oświetlenia ulicznego należy wykonać zgodnie z rys. nr E-1, E Słupy i oprawy oświetlenia ulicznego: Projektuje się oświetlenie uliczne za pomocą 18 lamp rozmieszczonych w terenie zgodnie z rys. nr E-1. W projekcie przyjęto oprawy typu MALAGA SGS firmy PHILIPS. Oprawy należy zamontować bezpośrednio na słupach FeZn o wysokości nad poziom gruntu 6m, typu SIGMA, firmy ENKO Koszalin. Dla posadowienia słupów projektuje się fundamenty prefabrykowane typu F-120. Fundamenty należy posadowić przy projektowanych jezdniach i chodnikach przy zewnętrznej krawędzi i w pasie projektowanej zieleni. Kable oświetleniowe YAKY 4 25mm 2, w celu ich zabezpieczenia przed przecieraniem w ziemi o fundamenty wykonane z betonu należy wprowadzać do słupów w osłonie z rur osłonowych AROT DVK 50 o długości 0,5 m. Niezależnie od przyjętego typu oprawy, źródłami światła będą lampy metalo-halogenkowe serii Master CityWhite CDO-TT Plus 100W/848 E40. Załączanie opraw będzie odbywało się automatycznie za pomocą układu automatyki zabudowanego w projektowanej szafie SO. Projektowane słupy posiadają otwory technologiczne do zabudowy złączy kablowych i zabezpieczeń typu IZK. W słupach należy wykonać połączenie pomiędzy oprawą a zabezpieczeniem, przewodem YDY 2 1,5mm 2, który zabezpieczyć wkładką topikową BiWts6A. Obwód należy odpowiednio - równomiernie rozfazować Układanie kabli i uziemień: Projektowane kable zasilania lamp oświetlenia ulicznego należy układać w rowach kablowych na głębokości 0,8m na podsypce z 10cm warstwy piasku. Przed wykonaniem podsypki na dno wykopu należy ułożyć drut FeZn ø6 do uziemienia konstrukcji słupów. Po ułożeniu kabel przykryć taką samą warstwą piasku po czym przysypać 15cm warstwą ziemi rodzimej. Tak ułożony kabel należy przykryć folią ochronną niebieską i wykop wypełnić ziemią rodzimą ubijając ją warstwami, do uzyskania współczynnika zagęszczenia I S 0,98. Wytyczenie trasy oraz zinwentaryzowanie należy zlecić jednostce geodezyjnej. Dopuszcza się mechaniczną realizację wykopów pod kable, przy zachowaniu szczególnej ostrożności ze względu na występujące urządzenia podziemne (kabel SN oraz kable Nn). Trasę kabli oraz posadowienie poszczególnych słupów można korygować o około 0,3 metra w stosunku do projektowanej trasy. Kable należy czytelnie opisać we wnękach słupów oświetleniowych. Opis winien być wykonany trwale ( foliowanie ) i zawierać typ i przekrój kabla oraz kierunek jego ułożenia wykonać go najlepiej zgodnie ze standardami opisowymi obowiązującymi w ENEA OPERATOR Spółka z o. o. Projektowany oświetleniowy kabel Nn 0,4kV należy prowadzić w odległości : min. 10cm od innych kabli Nn 0,4 kv min. 50cm od istniejącej sieci wodociągowej i gazowej min. 50cm od istniejących kabli telekomunikacyjnych min. 50cm od istniejących granic działek i fundamentów min. 80cm od istniejących słupów linii napowietrznych ELEKTROTECHNIKA Tomasz Lach OE - 8 -

9 min. 150cm od istniejących drzew W przypadku wystąpienia kolizji z urządzeniami podziemnymi (wodociągi, kanalizacje, kable telekomunikacyjne i energetyczne) zaleca się układanie kabla oświetleniowego w rurze ochronnej typu SRS 75. Długości poszczególnych rur osłonowych oraz ich typ pokazano na rysunkach. Pod drogami ze stałą nawierzchnią oraz pod istniejącymi drogami dojazdowymi do posesji kabel ułożyć w rurach typu DVK 50 o długościach podanych na rysunkach. Drut uziomowy należy prowadzić poza rurą ochronną. Całość prac kablowych należy zrealizować zgodnie z wytycznymi rys. nr E-1, E Ochrona od porażeń prądem elektrycznym: Zgodnie z warunkami technicznymi obowiązującym systemem ochrony od porażeń w sieci jest samoczynne wyłączenie zasilania w układzie sieci TN-C. Zgodnie z wytycznymi normy PN-IEC dla projektowanej instalacji oświetleniowej systemem ochrony od porażeń jest samoczynne wyłączenie zasilania w układzie sieci TN-C-S z wykorzystaniem projektowanego uziemienia słupów. Podłączeniu do szyny "PEN" podlegają metalowe słupy. Należy uziemić przewód neutralny "PEN" we wszystkich słupach oświetleniowych. Oporność uziomów zmierzona na zacisku probierczym nie może być większa od 30Ω Dokumentacja konieczna do odbioru urządzeń elektroenergetycznych: - protokóły odbioru robót zanikających - protokóły pomiarowe - dokumentacja powykonawcza (projekt techniczny z naniesionymi zmianami powstałymi w trakcie budowy) - dziennik budowy z adnotacją uprawnionej jednostki wykonawstwa geodezyjnego o wytyczeniu w terenie linii kablowych - inwentaryzacja geodezyjna 3.14 Uwagi końcowe: Całość robót wykonać zgodnie z: Warunkami technicznymi wykonania i odbioru robót budowlanych. Część D: Roboty instalacyjne elektryczne, zeszyt 4 Linie kablowe niskiego i średniego napięcia. Do odbioru przedstawić protokoły z badań instalacji elektrycznej zgodnie z normą: PN-HD :2008 Instalacje elektryczne niskiego napięcia. Część 6: Sprawdzenie. a) protokół z pomiaru oporności izolacji kabli b) protokół z pomiaru rezystancji uziemień c) protokół z pomiaru skuteczności zerowania Prace powinny być wykonane przez jednostkę mającą uprawnienia do wykonywania robót branży elektrycznej. Ze względu na istniejące, czynne uzbrojenie podziemne na trasie projektowanej oświetleniowej linii kablowej Nn prace należy wykonywać przy zachowaniu szczególnej ostrożności. ELEKTROTECHNIKA Tomasz Lach OE - 9 -

10 UWAGI: 1. Przed rozpoczęciem inwestycji należy uzyskać pozwolenie na budowę projektowanych urządzeń. 2. Wykonawca ma obowiązek uzyskania odpowiedniej zgody na zajęcie pasa drogowego. 3. Wytyczenie trasy linii kablowych i stanowisk słupów w terenie oraz inwentaryzację powykonawczą należy zlecić jednostce geodezyjnej. 4. Bezwzględnie zastosować się do wytycznych ZUDT 5. Przed zasypaniem kabli należy dokonać odbioru jego ułożenia w ziemi przez właściwych przedstawicieli Zakładu Energetycznego i Inwestora. 6. Przed oddaniem projektowanych urządzeń do eksploatacji należy dokonać pomiarów i badań ochronnych, z których sporządzić odpowiednie protokoły. 7. Stosowane materiały elektrotechniczne i urządzenia powinny posiadać certyfikat dopuszczenia do stosowania. 8. Ze zdemontowanych i niezabudowanych materiałów należy rozliczyć się protokolarnie. 9. Całość robót wykonać w sposób staranny i estetyczny. 10. Wykonawca przed przystąpieniem do robót zobowiązany jest do zapoznania się ze wszystkimi dokumentacjami i dokładnej weryfikacji zwłaszcza długości oraz ilości odpowiedniego osprzętu, który będzie instalowany bezpośrednio na realizowanej budowie. 11. Wszystkie użyte w niniejszej dokumentacji projektowej nazwy firmowe materiałów / producentów są przykładowe i mają na celu wskazanie standardu jakościowego przyjętych systemów i elementów wykonawczych oraz dostaw urządzeń. W procesie realizacji można zastosować rozwiązania, materiały, urządzenia firm równorzędnych technicznie, o parametrach równoważnych, pod warunkiem zachowania standardu jakościowego nie gorszego niż przywołany w dokumentacji. Projektant: ELEKTROTECHNIKA Tomasz Lach OE

11 4. Informacja dotycząca planu bezpieczeństwa i ochrony zdrowia: PROJEKT: ADRES BUDOWY: INWESTOR: Budowa i przebudowa ciągów komunikacyjnych wraz z budową oświetlenia w rejonie Al. Piasta i ul. Polna w Złotowie Złotów Jednostka ewidencyjna: Złotów Miasto Obręb: 0089 Złotów 89 Działki ewid.: 219/2, 218/2, 224/13, 224/12, 224/11, 217/22, 217/3, 218/4, 224/6, 222/11, 224/9, 225/3, 222/12, 211, 226/1, 225/9 Gmina Miasta Złotów, Złotów, Al. Piasta 1, woj. wielkopolskie PROJEKTANT: PROJEKTANT B. ELEKTRYCZNEJ Imię i nazwisko Zakres i nr uprawnień budowlanych Podpis TOMASZ LACH Do projektowania bez ograniczeń w specjalności elektrycznej Nr ewid. WKP/0174/PWOE/12 ELEKTROTECHNIKA Tomasz Lach OE

12 Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów: - wytyczenie geodezyjne trasy linii kablowych i punktów posadowienia fundamentów - wykopanie rowów kablowych - ułożenie drutu uziemiającego i kabli w wykopie kablowym - zasypanie rowów kablowych - posadowienie fundamentów prefabrykowanych i słupów - wykonanie pomiarów kontrolnych - wyrównanie terenu i usunięcie nadmiaru ziemi z wykopu - wykonanie pomiarów kontrolnych i złączenie napięcia Wykaz istniejących obiektów budowlanych: - sieci podziemnego uzbrojenia technicznego ( woda, kanalizacja, telefon) - kable elektroenergetyczne Nn i SN Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - sieci podziemnego uzbrojenia technicznego ( woda) - kable elektroenergetyczne Nn i SN Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas wystąpienia: - zagrożenie porażeniem prądem elektrycznym przy odłączaniu i załączaniu napięcia - zagrożenie upadku z wysokości - zagrożenie przy robotach ziemnych w pobliżu linii kablowych nn oraz innego uzbrojenia poziemnego (woda, kanalizacja) - zagrożenie przy pracach dźwigowych - zagrożenie potrącenia związane z ruchem pojazdów Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: PODSTAWOWE ZASADY BEZPIECZEŃSTWA PRACY PRZY URZĄDZENIACH ELEKTROENERGETYCZNYCH Pracownicy wykonujący prace przy urządzeniach elektroenergetycznych muszą posiadać odpowiednie kwalifikacje i powinni być przeszkoleni w zakresie ratowania osób porażonych prądem elektrycznym. Prace przy urządzeniach elektrycznych należy wykonywać po wyłączeniu spod napięcia zgodnie z wymaganiami bezpieczeństwa i higieny pracy przy urządzeniach elektroenergetycznych. ROBOTY ZIEMNE Przed przystąpieniem do robót ziemnych należy zapoznać się z projektem technicznym i trasami sieci i urządzeń podziemnych. Należy je oznakować na terenie prowadzonych robót oraz określić ich bezpieczną odległość od wykopu w poziomie i pionie. Przy braku rozeznania co do uzbrojenia terenu wykopy o głębokości większej niż 0,4 m prowadzić ręcznie. W przypadku odkrycia jakichkolwiek przewodów instalacyjnych, należy bezzwłocznie przerwać roboty do czasu ustalenia pochodzenia tych instalacji i określenia, czy i w jaki sposób możliwe jest w tym miejscu dalsze bezpieczne prowadzenie prac. Wykopy w miejscach dostępnych dla osób niezatrudnionych należy zabezpieczyć przed przypadkowym wpadnięciem osób postronnych. Załadunek i wyładunek bębnów z kablami może być dokonywany wyłącznie przy użyciu dźwigu albo ramp pochylni. Zabrania się wyładunku przez zrzucanie ich z samochodu lub ramp. Bęben z kablami należy ustawiać na stojakach kablowych na gruncie twardym i równym. Oś bębna należy wypoziomować. Hamowanie obrotów bębna odbywać się musi za pomocą deski metodą dźwigni. BEZPIECZEŃSTWO PRACY PRZY STOSOWANIU SPRZĘTU CIĘŻKIEGO Podnośniki koszowe: ELEKTROTECHNIKA Tomasz Lach OE

13 Pracownicy wykonujący prace na wysokościach powinni być przeszkoleni z zasad BHP, sprawni fizycznie i psychicznie oraz posiadać aktualne badania lekarskie. W trakcie robót należy zachować szczególną ostrożność z zachowaniem następujących zasad: - przestrzegać ściśle zaleceń instrukcji fabrycznej podnośnika - podnośnik ustawić na twardym i płaskim podłożu - zabrania się wykonywania prac w czasie silnych wiatrów, ulewnych deszczy, śnieżycy - na pomoście roboczym mogą przebywać jednocześnie dwie osoby - zabrania się przejazdów,gdy pracownicy znajdują się w koszu - pracownicy zatrudnieni na wysokościach oraz pracownicy współpracujący z nimi na niższych poziomach mają obowiązek używania hełmów ochronnych - pracownicy zatrudnieni na wysokościach wini być wyposażeni w sprzęt zabezpieczający przed upadkiem i zobowiązani są do jego stosowania - w czasie wykonywania prac na wysokościach jeden z pracowników powinien znajdować się na ziemi wyposażony w sprzęt i środki umożliwiające szybkie udzielenie pomocy Koparki: Przy wykonywaniu wykopów koparką należy uzyskać zgodę Inwestora i sprawdzić czy na trasie nie znajdują się sieci i urządzenia podziemne. Koparkę może obsługiwać jedynie pracownik posiadający odpowiednie uprawnienia. W zasięgu pracy koparki zabrania się przebywania brygadzie kablowej i osobom postronnym. UWAGI: - używać materiały dopuszczone do stosowania w budownictwie - prace wykonywać zgodnie z projektem branżowym, planem bioz i obowiązującymi przepisami PN/E, PBUE oraz BHP. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybka ewakuację na wypadek pożaru, awarii i innych zagrożeń: - drogi dojazdowe powinny być przejezdne, zabrania się składowania na nich materiałów budowlanych, gromadzenia sprzętu inż. - na placu budowy w widocznym miejscu powinien znajdować się sprzęt p-poż. - umieszczenie we wszelkich widocznych miejscach tablic ostrzegawczo-informacyjnych Projektant: ELEKTROTECHNIKA Tomasz Lach OE

14 5. Zestawienie podstawowych materiałów do zabudowy: UWAGA! 1. Wykonawca przed przystąpieniem do robót zobowiązany jest do zapoznania się ze wszystkimi dokumentacjami i dokładnej weryfikacji zwłaszcza długości oraz ilości odpowiedniego osprzętu, który będzie instalowany bezpośrednio na realizowanej budowie. 2. Wszystkie użyte w niniejszej dokumentacji projektowej nazwy firmowe materiałów / producentów są przykładowe i mają na celu wskazanie standardu jakościowego przyjętych systemów i elementów wykonawczych oraz dostaw urządzeń. W procesie realizacji można zastosować rozwiązania, materiały, urządzenia firm równorzędnych technicznie, o parametrach równoważnych, pod warunkiem zachowania standardu jakościowego nie gorszego niż przywołany w dokumentacji. Lp. NAZWA Typ Producent Ilość Nr kat. Szafka sterowania ośw. SO 1 Prefabrykowana szafka oświetleniowa SO ENTECH 1 kpl. Oświetlenie uliczne 1 Fundament prefabrykowany F-120 ENKO 18 szt. 2 Słup oświetleniowy do montażu na fundamencie SIGMA, h=6m ENKO 18 szt. 3 Oprawa do lamp metalohalogenkowych 100W MALAGA PHILIPS 18 szt. 4 Złącze izolacyjne, bezpiecznikowe IZK Złącze izolacyjne, fazowe IZK Złącze izolacyjne, zerowe IZK-4-03 ELEKTROMONTARZ RZESZÓW ELEKTROMONTARZ RZESZÓW ELEKTROMONTARZ RZESZÓW 18 szt. 36 szt. 18 szt. 7 Wkładka bezpiecznikowa Wts 6A ETI 18 szt. 8 Żarówka metalohalogenkowa Kable, przewody, rury, druty, taśmy Master CityWhite CDO-TT Plus 100W/848 E40 PHILIPS 1 Kabel YAKY 4 35mm 2 4 m 18 szt. 2 Kabel YAKY 4 25mm m 3 Przewód YDY 2 1,5mm m 4 Drut FeZn ø6 606 m 5 Taśma kablowa, niebieska 535 m 6 Rura osłonowa DVK50 AROT 350 m 7 Palczatka czteropalczasta AK 4 RADPOL 38 szt. ELEKTROTECHNIKA Tomasz Lach OE

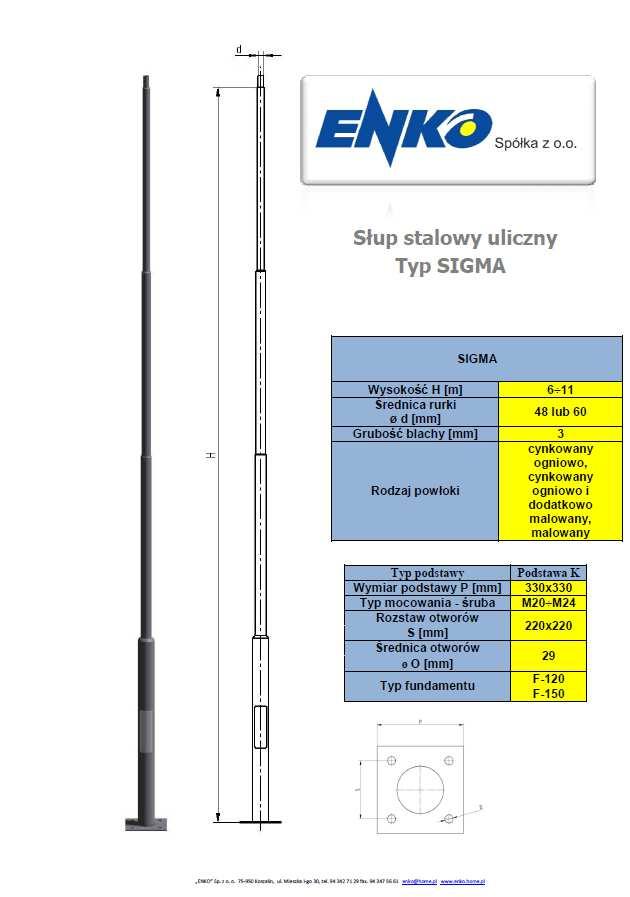

15 6. Karty katalogowe: 6.1 Słup stalowy uliczny: ELEKTROTECHNIKA Tomasz Lach OE

16 6.2 Fundament prefabrykowany: ELEKTROTECHNIKA Tomasz Lach OE

17 6.3 Oprawa oświetlenia drogowego: ELEKTROTECHNIKA Tomasz Lach OE

18 6.4 Lampa metalohalogenkowa: ELEKTROTECHNIKA Tomasz Lach OE

19 6.5 Złącza kablowe do słupów oświetleniowych IZK: ELEKTROTECHNIKA Tomasz Lach OE

20 7. Rysunki i schematy: Lp. Tytuł rysunku Nr rys. 1 Mapa sytuacyjna projekt zagospodarowania terenu dla instalacji elektrycznej E-1 2 Schemat ideowy instalacji oświetlenia ulicznego E-2 ELEKTROTECHNIKA Tomasz Lach OE
