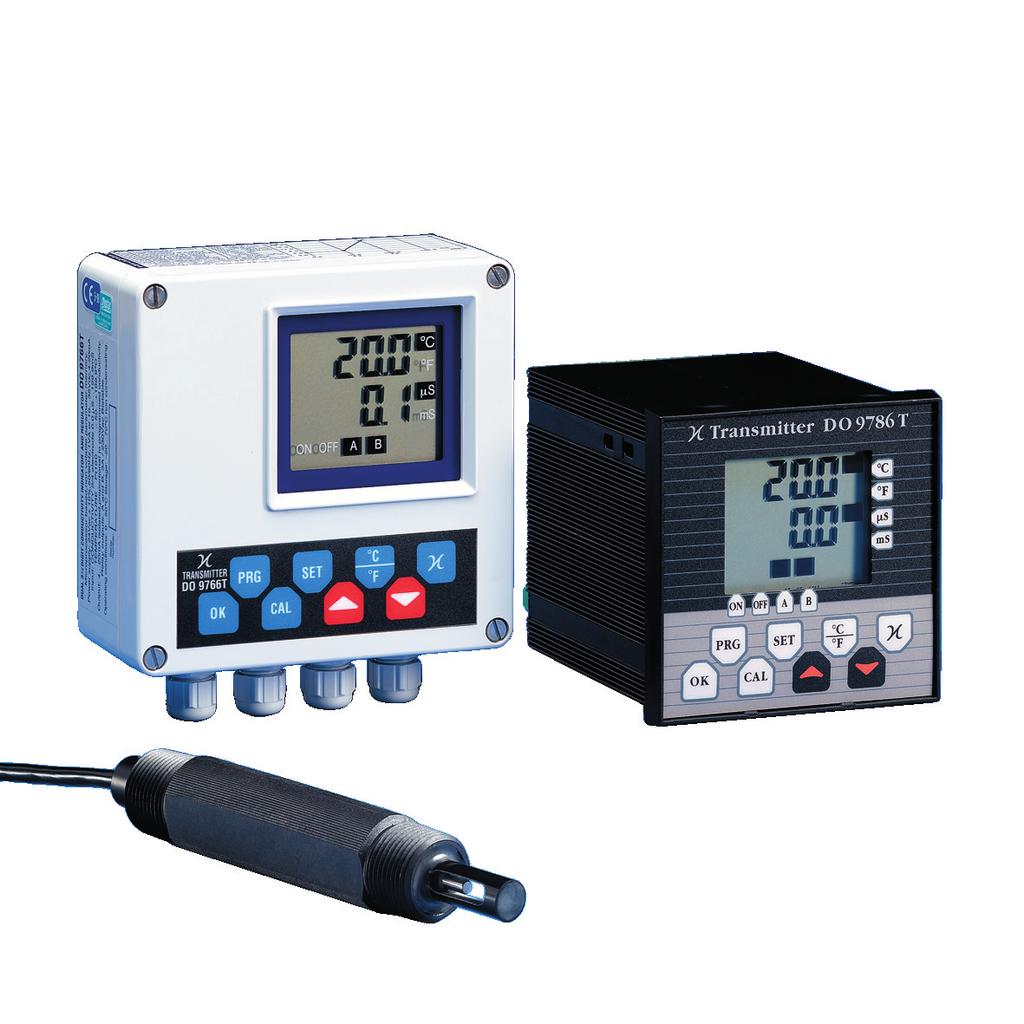

1 PRZETWORNIKI KONDUKTNCJI (PRZEWODNOŚCI) DO9786T, DO9766T Zakres pomiarowy przewodności: mS Zakres pomiarowy temperatury: C Stała elektrody: cm -1 : 0.5% odczytu ±0.02m Sygnał wyjściowy: m Dwa wyjścia przekaźnikowe Zasilanie: VDC, 24VC lub 230VC Stopień ochrony: IP 64 (IP44) Opis Przetworniki konduktancji DO9786T i DO9766T przekształcają sygnał z sondy konduktancji z kompensacją temperaturową na liniowy sygnał prądowy 4 20m. Wejście pomiarowe jest izolowane galwanicznie od wyjścia. Wyświetlacz LCD pozwala na podgląd parametrów mierzonych i pomocniczych. Budowa i użyte składniki czynią przyrządy dokładnymi i niezawodnymi, zapewniając ich długą żywotność. Przyrząd współpracuje z sondami przewodności oraz czujnikami temperatury typu podłączonymi 2/4- przewodowo. Dane techniczne Wejście przewodności Zakres pomiarowy mS 2/4 elektrody Konfigurowana stała celi cm -1 Sygnał pobudzający Impedancja wejścia Długość przewodu mV, Hz, prostokątny >10 MOhm < 10m, przewód nieekranowany < 50m, przewód ekranowany (ok. 2nF) 0.5% odczytu ±2 cyfry ±0.01% / C Wejście temperaturowe 2/4 przewodowy C Prąd pomiarowy 0.5m DC Długość przewodu <10m - nie ekranowane <50m - ekranowane (ok. 5nF) 0.2 C ±0.1% odczytu ±2 cyfry ±0.01 C/ C Brak Ręczna Liniowa %/ C: C utomatyczna Liniowa %/ C: C Temp. odniesienia Wybierana 20 C lub 25 C m Programowalne proporcjonalne do przewodności 0.5% odczytu ±0.02m Izolacja 2500VC przez minutę Rezystancja obciążenia RLmax= (Vdc-10)/0.022, Wyjścia przekaźnikowe i B Bistabilne, przekaźnikowe 3, 250VC Zasilanie ktywne 24VC lub 230VC, -15/+10%, 1V, Hz Pasywne VDC (2 - przewodowe) Temperatura Pracy C Przechowywania C, bez kondensacji Obudowa Wymiary 0 x 2 x 56mm DO9766T Stopień ochrony IP64 Obudowa Wymiary 96 x 96 x 6mm DO9786T Stopień ochrony IP44 Kompen. temp. Wyjście prądowe Pasywny przetwornik Przykład podłączenia Wymiary elektrody przewodności S ms / cm m 16 9 V+ 2 przew Vac 14 B temp Vac Min 9Vdc V 1 24 Vac 10 Regulator m 2 Min 9Vdc V Regulator m 56.0 mm 1.5 mm Schematy połączeń. ktywny przetwornik 0.0 mm 21.0 mm 4 elektrody przewodności 4 przew S ms / cm temp 24 VC lub 230 VC = GND m 9 m 8 B * 96.0 mm PG mm DO 9766T 6.0 mm WYKONJ ZWORĘ POMIĘDZY ZCISKMI 10 I * JEŻELI NIE SĄ PODŁĄCZONE 478 CSE Sp. z o.o., ul. Pachońskiego 2, Kraków, tel/fax , biuro@acse.pl, DO 9786T 15.0 mm

2 Klawisze funkcyjne PROG ktywuje programowanie parametrów po naciśnięciu klawisza PRG razem z klawiszami i. Na wyświetlaczu pojawia się P1, wskazując że programowany będzie parametr P1. Gdy klawisz PRG jest kolejno naciskany, pojawiają się kolejno P2, P3, P4, P5, P6, P7, P8. Po P8 przyrząd wraca do trybu pomiaru. SET Klawisz do ustawiania progów działania wyjść przekaźnikowych. Na wyświetlaczu pojawiają się symbole ON lub OFF, wskazując progi załączania/wyłączania przekaźników lub B. C/ F Wciśniecie tego klawisza powoduje zmianę jednostki mierzonej temperatury na C lub F. Wciśniecie tego klawisza razem z klawiszem CL aktywuje funkcję ręcznego ustawienia temperatury. Wciśniecie tego klawisza podczas kalibracji przewodności powoduje wyjście z procesu kalibracji bez zapisu danych. Wciśniecie tego klawisza powoduje zmianę jednostki mierzonej mv lub ph. χ Wciśniecie tego klawisza razem z klawiszem CL aktywuje funkcję kalibracji przewodności. OK Klawisz OK potwierdza programowane parametry lub wartości progów przekaźników SET i je zapisuje. CL Wciśniecie tego klawisza razem z klawiszem C/ F aktywuje funkcję ręcznego ustawienia temperatury. Wciśniecie tego klawisza razem z klawiszem χ aktywuje funkcję kalibracji ph. Klawisz zwiększa wyświetlaną wartość podczas fazy programowania parametrów. Klawisz zwiększa wartość programowaną progów SET. Klawisz zwiększa wartość podczas kalibracji. Klawisz zmniejsza wyświetlaną wartość podczas fazy programowania parametrów. Klawisz zmniejsza wartość programowaną progów SET. Klawisz zmniejsza wartość podczas kalibracji. Kalibracja DO9786T/DO9766T z sondą konduktancji. Zanurz elektrodę w roztworze buforowym. Wciśnij razem klawisze CL i χ; na górze wyświetlacza pojawi się symbol CL. Przyrząd może automatycznie rozpoznać dwa standardowe roztwory kalibracyjne: 0.1 lub 0.01molowy roztwór KCl. Przyrząd mierzy wartość przewodności właściwej w funkcji mierzonej temperatury lub wartości ręcznie ustawionej temperatury. Użyj klawiszy i, ustaw mierzoną wartość przewodności jako funkcje temperatury. Wciśnij klawisz CL aby potwierdzić tą wartość, Symbol CL zgaśnie. Uwaga: Gdy chcesz wyjść z procesu kalibracji bez zapisania nowych parametrów kalibracji wciśnij klawisz C/ F. Przed kalibracją sondy ustaw stałą kalibrowanej sondy, za pomocą klawisza PRG i funkcji P2. Jeżeli podczas kalibracji pojawi się komunikat E1 oznaczający że wzmocnienie sondy jest za duże, wyjdź z programowania za pomocą klawisza C/ F i zwiększ wartość stałej celi. W przypadku gdy pojawi się E2, oznacza to że wzmocnienie sondy jest za małe, wyjdź z procesu kalibracji i zmniejsz wartość stałej celi pomiarowej. Powtórz operację kalibracji. Programowane parametry: P1 Współczynnik temperaturowy. Może być ustawiony pomiędzy 0 i 4.0%/ C (0 i 2.2%/ C). P2 Stała celi pomiarowej. Może być ustawiona pomiędzy P3 Wartość konduktancji odpowiadająca na wyjściu 4m, może być ustawiona pomiędzy mS. P4 Wartość konduktancji odpowiadająca na wyjściu 20m, może być ustawiona pomiędzy mS. P5 Czas opóźnienia zadziałania przekaźnika, może być ustawiony pomiędzy s. P6 Czas opóźnienia zadziałania przekaźnika B, może być ustawiony pomiędzy s. P7 Temperatura odniesienia dla pomiaru przewodności. Może być ustawiona wartość 20 lub 25 C. P8 Kalibracja sondy lub wyjścia analogowego (patrz kalibracja sondy lub wyjścia analogowego). Ustawienie punktów działania przekaźników SET Wciśnij klawisz SET; na wyświetlaczu pojawi się symbol ON wraz z literą, wskazując że wyświetlana wartość odpowiada progowi załączenia przekaźnika. by zmienić wartość wciśnij klawisze i. Wciśnij klawisz SET; symbol OFF i litera wskazuje wartość odpowiadającą progowi wyłączenia przekaźnika. by zmienić tą wartość wciśnij klawisze i. Wciśnij klawisz SET; na wyświetlaczu pojawi się symbol ON wraz z literą B, wskazując że wyświetlana wartość odpowiada progowi załączenia przekaźnika B. by zmienić tą wartość wciśnij klawisze i. Wciśnij klawisz SET; symbol OFF i litera B wskazuje wartość odpowiadającą progowi wyłączenia przekaźnika B. by zmienić tą wartość wciśnij klawisze i. Wciśnij klawisz SET, przyrząd zapamiętuje ustawione parametry i powraca do normalnego działania. Uwaga: podczas ustawienia progów SET (świecą symbole ON lub OFF) przyrząd wraca do normalnej pracy jeśli żaden klawisz nie jest naciśnięty przez 2 minuty. Ustawienie ręcznej kompensacji temperatury. Jeżeli sonda temperatury nie jest podłączona lub jest uszkodzona na wyświetlaczu miga jednostka temperatury C lub F. W tym przypadku możliwa jest ręczna kompensacja temperatury. Wciśnij razem klawisze CL i C/ F; na dole wyświetlacza pojawi się symbol CL. Użyj klawiszy i, aby ustawić wartość temperatury odpowiadającą temperaturze mierzonego płynu. Wciśnij klawisz CL aby potwierdzić tą wartość. Symbol CL zniknie z wyświetlacza, a przyrząd powróci do normalnego trybu. Jeżeli chcesz wyjść z procesu kalibracji bez zapisywania nowych parametrów, wciśnij klawisz C/ F. by zmienić te parametry (oprócz P8) wciskaj klawisz PRG aż na wyświetlaczu pojawi się wymagany do zamiany parametr. Użyj klawiszy i aby zmienić wymagany parametr. Wciśnij klawisz OK. Parametr P8 nie może być zmieniony, to tylko może być wyświetlany. Kalibracja sondy Procedura kalibracji powinna być wykonywana w laboratorium przez wykwalifikowanych pracowników. Podłącz sondę do przyrządu. Wciskaj klawisz PRG aż do pojawienia się na wyświetlaczu P8. Wciśnij klawisz CL; na dole wyświetlacza pojawi się komunikat CL, a na górze aktualnie mierzona wartość temperatury. Zanurz sondę i precyzyjny termometr dla odniesienia w kąpieli o temperaturze początku zakresu. Poczekaj wystarczająco długo, aby odczyt się ustabilizował. Użyj klawiszy i, ustaw wartość temperatury za pomocą sondy, tak żeby odpowiadała wartości wyświetlanej przez termometr referencyjny. Zanurz sondę i precyzyjny termometr w kąpieli o temperaturze końca zakresu. Poczekaj wystarczająco długo aby odczyt się ustabilizował. Użyj klawiszy i, ustaw wartość mierzonej temperatury za pomocą sondy, tak żeby odpowiadała wartości wyświetlanej przez termometr referencyjny. Wciśnij klawisz OK, aby potwierdzić kalibrację. Jeśli temperatura wyświetlana przez przyrząd jest pomiędzy +/- C, przyrząd kalibruje offset sondy w innym przypadku kalibruje nachylenie. Kalibracja wyjścia analogowego. Procedura kalibracji powinna być wykonywana w laboratorium przez wykwalifikowanych pracowników. Wciskaj klawisz PRG, aż do pojawienia się na wyświetlaczu P8. Podłącz precyzyjny miliamperomierz do wyjścia analogowego. Wciśnij CL dwa razy; na górze wyświetlacza pojawi się symbol CL i na dole 4.0, wskazując kalibrację dla 4m. Użyj klawiszy i, ustaw wartość wyjścia prądowego żeby precyzyjny miliamperomierz wskazywał 4,00m. Wciskaj klawisz CL na górze wyświetlacza pojawi się CL i na dole 20.0, wskazując kalibrację dla 20m. Użyj klawiszy i, ustaw wartość wyjścia prądowego żeby precyzyjny miliamperomierz wskazywał wartość 20,0m. Wciśnij klawisz OK aby potwierdzić kalibrację. CSE Sp. z o.o., ul. Pachońskiego 2, Kraków, tel/fax , biuro@acse.pl, 479

3 Wyświetlacz. C Wskazuje że wyświetlana jest w wartość C. F Wskazuje że wyświetlana jest w wartość F. µs Wskazuje że wyświetlana jest wartość w mikro Simensach. ms Wskazuje że wyświetlana jest w wartość mili Simensach. Wskazuje że przekaźnik jest w stanie zwartym. B Wskazuje że przekaźnik B jest w stanie zwartym. ON Wskazuje wartość odpowiadającą progom załączenia przekaźników lub B. OFF Wskazuje wartość odpowiadającą progom rozłączenia przekaźników lub B. Sygnały błędu. OFL Uwaga która pojawia się podczas, gdy wartość mierzona wyjdzie poza zakres. E1 Ostrzeżenie, które pojawia się podczas kalibracji konduktancji, wskazuje, że wartość wzmocnienia sondy jest za duża. Wciśnij klawisz P2 aby zwiększyć wartość stałej celi pomiarowej. E2 Ostrzeżenie, które pojawia się podczas kalibracji konduktancji, wskazuje, że wartość wzmocnienia sondy jest za mała. Wciśnij klawisz P2 aby zmniejszyć wartość stałej celi pomiarowej. E3 Ostrzeżenie, które wskazuje, że przyrząd nie może rozpoznać automatycznie roztworu użytego do kalibracji. Wciśnij klawisz lub aby wskazanie znikło. E4 Błąd odczytu EEPROM. Tabela zależności pomiędzy zakresem i stałą sondą. Zakres przewodności Nominalna stała celi , µS µS µS µS mS mS mS + Tabela zależności pomiędzy temperaturą i rezystncją. Temperatura Rezystancja Temperatura Rezystancja -50 C 80.25Ω 100 C Ω -25 C 90.15Ω 5 C Ω 0 C Ω 150 C Ω 25 C Ω 175 C Ω 50 C 9.40Ω 199 C Ω 75 C 8.98Ω Obliczanie współczynnika temperaturowego roztworu. Jeżeli współczynnik temperaturowy roztworu nie jest znany, to może być określony przy użyciu DO9786T/DO9766T. Ustaw współczynnik temperaturowy na 0.0%/ C (parametr P1). Pomiary powinny być wzięte jak najbliżej punktu roboczego, pomiędzy 5 i 70 C, dla większej dokładności. Umieść sondę w mierzonym roztworze. Poczekaj wystarczająco długo aby odczyt się ustabilizował. Zapisz zmierzoną temperaturę i konduktancję. Zwiększ symulowaną temperaturę o min. 10 C Zapisz zmierzoną temperaturę i konduktancję. Oblicz współczynnik temperaturowy przy użyciu następującej formuły: α=((gx-gy) x 100%)/(Gy(Tx-20)-Gx(Ty-20)) gdzie: Gx to konduktancja w temperaturze Tx Gy to konduktancja w temperaturze Ty Ustaw wartość współczynnika temperaturowego jako parametr P1. Kalibracja przyrządu do pomiaru przewodności. Pomiar przewodności właściwej zależy od temperatury płynu, który ma być mierzony; ta zależność misi być znana podczas kalibracji. Typowe wartości rezystancji: Przewodność Rezystancja 100.0µS Ω 500.0µS 2 000Ω 1000µS 1 000Ω 5000µS 200Ω 10.00mS 100Ω 50.00mS 20Ω 100.0mS 10Ω 500.0mS 2Ω 1000mS 1Ω Precyzyjny rezystor należy połączyć do końca przewodu, który łączy sondę z przyrządem. Zapewni to większą dokładność kalibrowania. Należy wyłączyć kompensację temperaturową podczas kalibracji przyrządu za pomocą precyzyjnego rezystora. Kalibracja w standardowych roztworach. W tym przypadku również trzeba zwrócić uwagę na temperaturę roztworu i czystości celi pomiarowej. Nie zalecana jest kalibracja poniżej 500μS/ cm. Roztwory niską przewodnością właściwą muszą być przechowywane w zamkniętych pojemnikach. Kontakt z powietrzem zwiększy ich wartość z powodu pochłaniania CO2. Przeglądy i utrzymanie celi przewodności właściwej. W systemach pomiaru przewodności właściwej w zakładach przemysłowych, jeżeli instalacja została przeprowadzona poprawnie, pomiary są wiarygodne przez długi czas. Ważną rzeczą jest wykonywanie prawidłowych i regularnych przeglądów celi pomiarowej. Należy unikać przetarcia przewodu spowodowanego jego ruchami, jak również zmiany geometrii celi pomiarowej spowodowanej poprzez osad, która powoduje zmianę stałej celi pomiarowej. Cela pomiarowa zawsze musi być zanurzona w płynie, który ma być mierzony. W przemyśle, pomiary mogą obejmować od bardzo czystej wody do ścieków lub wody zanieczyszczonej przez substancje korozyjne. Dobrą praktyką jest sprawdzenie zgodności materiałów, z których wykonana jest cela pomiarowa i przewód z mierzonym płynem. Należy sprawdzić czy nie ma żadnych pływających ciał, zawieszonych granulek, które mogą mieć większą przewodność lub które mogą się przykleić do wnętrza celi pomiarowej prowadząc do błędnych pomiarów. Cele pomiarowe należy czyścić detergentem lub innymi substancjami odpowiednimi dla materiału, z którego cela jest wykonana. Wybór stałej celi i montaż. Zakres płynów jakie mają być mierzone determinują użytą do pomiaru stałą celi pomiarowej. Sposób montażu celi pomiarowej będzie zmieniać się w zależności od aplikacji. Ogólnie rzecz biorąc, następujące punkty muszą być przestrzegane: Wybierz celę pomiarową i jej stałą zgodnie do aplikacji. Użyj odpowiednich materiałów kabla, celi i uchwytów, odpornych na czynniki korozyjne i wpływ czynników atmosferycznych. Czujnik/cela muszą być zamontowana w miejscu, gdzie będzie łatwo dostępna dla przeglądów. Płyn, w którym czujnik jest zanurzony musi być reprezentatywną częścią całości, która ma być mierzona. Musi występować umiarkowany przepływ płynu, aby aktualna próbka płynu docierała do elektrod. Nadmierny ruch lub przepływ powoduje turbulencję i pęcherzyki powietrza między elektrodami. Ponieważ pęcherzyk powietrza nie są przewodzące, to zmieniają geometrię i stałą celi pomiarowej. Zainstaluj czujnik w taki sposób aby szlam lub cząstki materiału nie mogły być naniesione do wnętrza sondy. Instalacja celi pomiarowej w zbiornikach, gdzie występują silne prądy utrzymujące cyrkulację może powodować problemy z pomiarowe. Częstotliwość przeglądów i czyszczenia zależy od jakości płynu, w którym cela jest zainstalowana. Kalibracja samego przyrządu za pomocą precyzyjnego rezystora. To jest pewna i dokładna metoda kalibracji samego przyrządu, ale nie pozwala korekcję stałej celi, która może następować, ani stanu i czystości celi. Precyzyjny rezystor użyty dla kalibracji musi być wybrany zgodnie z zakresem, który ma być kalibrowany. 480 CSE Sp. z o.o., ul. Pachońskiego 2, Kraków, tel/fax , biuro@acse.pl,

4 Sposób zamawiania DO9786T: Pasywny lub aktywny przetwornik konduktancji, sygnał wyjściowy m, zasilanie 24VC, wymiary 96 x 96mm, do montażu panelowego. DO9766T: Pasywny lub aktywny przetwornik konduktancji, sygnał wyjściowy m, zasilanie 24VC, wymiary 2 x 0mm, do montażu ściennego. SPT86: Przemysłowa sonda konduktancji i temperatury w obudowie POCN, 4 elektrody platynowe, stała K=0.7, przewód 1,5m, 2- przewodowy. Temperatura C. SPT : Przemysłowa sonda konduktancji i temperatury w obudowie szklanej, 2 elektrody ISI316, stała celi K=0.01. Zakres pomiarowy: µS, C. SPTKI10: Przemysłowa sonda konduktancji w obudowie szklanej, 2-ie elektrody platynowe, stała celi K=1, przyłącze S7/ PG13, wyjście 2- przewodowe. Temperatura C. SPTKI: Przemysłowa sonda konduktancji i temperatury w obudowie rytronowej, 2 elektrody grafitowe, stała celi K=1.5, przewód 1,5m, 4- przewodowy. Temperatura SPTKI: Przemysłowa sonda konduktancji i temperatury w obudowie rytronowej, 2 elektrody platynowe, stała celi K=0.1, przewód 5m, 4- przewodowy. Temperatura SPTKI13: Przemysłowa sonda konduktancji i temperatury w obudowie rytronowej, 2 elektrody platynowe, stała celi K=10, przewód 5m, 4- przewodowy. Temperatura HD882M100/300: Czujnik temperatury, klasa B, L=6x300mm. HD882M100/600: Czujnik temperatury, klasa B, L=6x600mm. HD8747: Roztwór kalibracyjny C. HD87: Roztwór kalibracyjny 0.1mol/l: C. HD8714: Roztwór kalibracyjny 0.01mol/l: 1 C. HD871: Roztwór kalibracyjny 1mol/l: 1 C. CP5T: Przewód podłączeniowy do SPTKI10. Złącze S7 z jednej strony, a wolne końce z drugiej. CP5/10T: Przewód podłączeniowy L=10m do SPTKI10. Złącze S7 z jednej strony, a wolne końce z drugiej. SPT Stała K=0.01 ~72 ø40 1/2 ø16.2 ø SPT86 Stała K= L=1.5m D= żółty czarny czerwony niebieski biały szary zielony ekran Ø Ø 17 K 0.7 czarny niebieski żółty zielony ekran biały szary czerwony SPTKI10 Stała K= S7 K1 4.6 PG13 M 20 Ø SPTKI Stała K=1 Ø Rożowy 66 Ø 34 K 1 SPTKI Stała K= CSE Sp. z o.o., ul. Pachońskiego 2, Kraków, tel/fax , biuro@acse.pl, K 0.1

5 SPTKI13 Stała K=10 Ø K 10 Sonda Stała celi Zakres pomiarowraturratury Zakres tempe- Materiał Elektrody Czujnik tempe- Max. ciśnienie Przyłącze SPT K= µS C ISI316-PTFE 2 ISI316 - bar Złącze 4-pinowe SPT 86 K=0.7 5µS...20mS C Pocan 4 platynowe, 2- przew. 6bar Przewód 1,5m SPTKI 10 K=1 100µS...200mS C Szkło 2 platynowe - 6bar S7 SPTKI K=1 100µS...10mS C Rytron 2 platynowe, 4- przew. 6bar Przewód 5m SPTKI K=0.1 1µS...1mS C Rytron 2 platynowe, 4- przew. 6bar Przewód 5m SPTKI 13 K=10 10µS...200mS C Rytron 2 platynowe, 4- przew. 6bar Przewód 5m 482 CSE Sp. z o.o., ul. Pachońskiego 2, Kraków, tel/fax , biuro@acse.pl,
