10.1 Technologia SUNDAYsystem lekkie konstrukcje stalowe

Transkrypt

1 10 Pozostałe zastosowania płyt CETRIS 10.1 Technoloia SUNDAYsystem lekkie konstrukcje stalowe Firma AmTech z siedzibą w Głoowie Młp. jest producentem profili oraz lekkich konstrukcji stalowych stosowanych na rynku polskim pod nazwą SUNDAYsystem. Od roku 1996 SUNDAYsystem znalazł zastosowanie przy realizacji ponad 2000 obiektów mieszkalnych i komercyjnych na terenie całej Polski. Są to osiedla domów jednorodzinnych wolnostojących i szereowych, obiekty komercyjne i użyteczności publicznej oraz nadbudowy na istniejących budynkach. Oferowany przez nas system budownictwa szkieletoweo został poddany szczeółowym badaniom przez instytucje naukowo-badawcze. Na podstawie tych badań Instytut Techniki Budowlanej dopuścił ten system do stosowania. (Aprobata Techniczna ITB AT /97 z czerwca 1997 roku). Obecnie firma AmTech jest w trakcie wdrażania normy ISO Dane oólne SUNDAY system jest systemem budowy obiektów dzie konstrukcję nośną stanowią elementy stalowe wykonane z zimnoiętych, ocynkowanych cienkich blach stalowych. Konstrukcja Sundaysystem opiera się na czterech podstawowych kształtownikach. Kształtowniki te łączone są przy użyciu wkrętów samowiercących w panele, które tworzą konstrukcję ścian. W podobny sposób wykonuje się dźwiary dachowe. Wszystkie te prace wykonane są w fabryce. Na placu budowy pozostaje skręcenie dostarczonych i odpowiednio oznakowanych elementów na przyotowanym wcześniej fundamencie. Konstrukcja stalowa oparta jest na module 60 cm. W systemie tym budować można domy mieszkalne dwukondynacyjne, maazyny, warsztaty, araże, itp. Obiekty moą posiadać rozpiętość 12 m (bez podpór pośrednich) Dane techniczne Materiał Materiał, z któreo wykonuje się kształtownik to blachy stalowe ocynkowane o następujących parametrach wytrzymałościowych; ranica plastyczności Re = 195 Mpa wytrzymałość na rozciąanie Rm = 315 Mpa. Jest to stal atunku STOS wykonana zodnie z normą PN - 88 / H Zabezpieczenie antykorozyjne stanowi powłoka ocynkowana, a alwaniczne działanie cynku ochrania również krawędzie elementów po przecięciu. 900 mm Ocynkowanie blach zodnie z PN - 89 / H i PN - 84 / H (Minimalna rubość cynku mierzona obustronnie powinna wynosić 275 /m 2.) Kształtowniki Głównymi profilami stalowanymi używanymi w SUNDAYsystem to profile: 900 mm ceowniki C 90 i C 140 bieżniki U 90 i U 140 Wysokość tych profili wynosi 9 cm i 14 cm, a rubość 0,9; 1,25 i 1,5 mm. Profile SUNDAY System produkowane są specjalnych maszynach przystosowanych do obsłui teo systemu. CEOWNIK C90 (tasma 185 mm) BIEZNIK U90 (tasma 160 mm) rubość elementu (0,9; 1,2; 1,5 mm) r promien wewnetrzny 900 mm 90 mm 900 mm CEOWNIK C140 (tasma 235 mm) 90 mm BIEZNIK U140 (tasma 210 mm) 90 mm mm

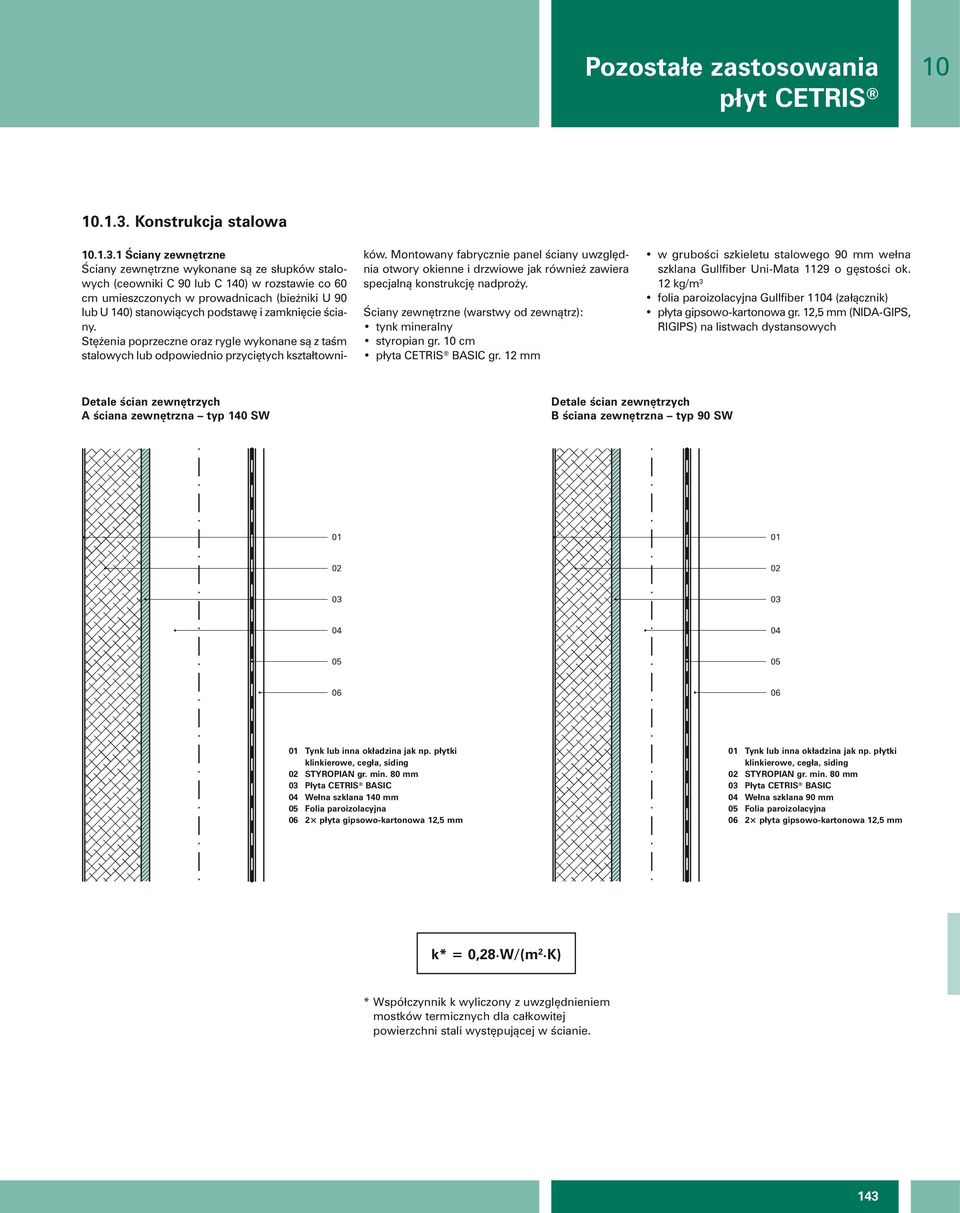

2 Pozostałe zastosowania płyt CETRIS Konstrukcja stalowa Ściany zewnętrzne Ściany zewnętrzne wykonane są ze słupków stalowych (ceowniki C 90 lub C 140) w rozstawie co 60 cm umieszczonych w prowadnicach (bieżniki U 90 lub U 140) stanowiących podstawę i zamknięcie ściany. Stężenia poprzeczne oraz ryle wykonane są z taśm stalowych lub odpowiednio przyciętych kształtowników. Montowany fabrycznie panel ściany uwzlędnia otwory okienne i drzwiowe jak również zawiera specjalną konstrukcję nadproży. Ściany zewnętrzne (warstwy od zewnątrz): tynk mineralny styropian r. 10 cm płyta CETRIS BASIC r. 12 mm w rubości szkieletu staloweo 90 mm wełna szklana Gullfiber Uni-Mata 1129 o ęstości ok. 12 k/m 3 folia paroizolacyjna Gullfiber 11 (załącznik) płyta ipsowo-kartonowa r. 12,5 mm (NIDA-GIPS, RIGIPS) na listwach dystansowych Detale ścian zewnętrzych A ściana zewnętrzna typ 140 SW Detale ścian zewnętrzych B ściana zewnętrzna typ 90 SW Tynk lub inna okładzina jak np. płytki klinkierowe, ceła, sidin STYROPIAN r. min. 80 mm Płyta CETRIS BASIC Wełna szklana Folia paroizolacyjna 2 płyta ipsowo-kartonowa 12,5 mm Tynk lub inna okładzina jak np. płytki klinkierowe, ceła, sidin STYROPIAN r. min. 80 mm Płyta CETRIS BASIC Wełna szklana 90 mm Folia paroizolacyjna 2 płyta ipsowo-kartonowa 12,5 mm k* = 0,28.W/(m 2.K) * Współczynnik k wyliczony z uwzlędnieniem mostków termicznych dla całkowitej powierzchni stali występującej w ścianie. 143

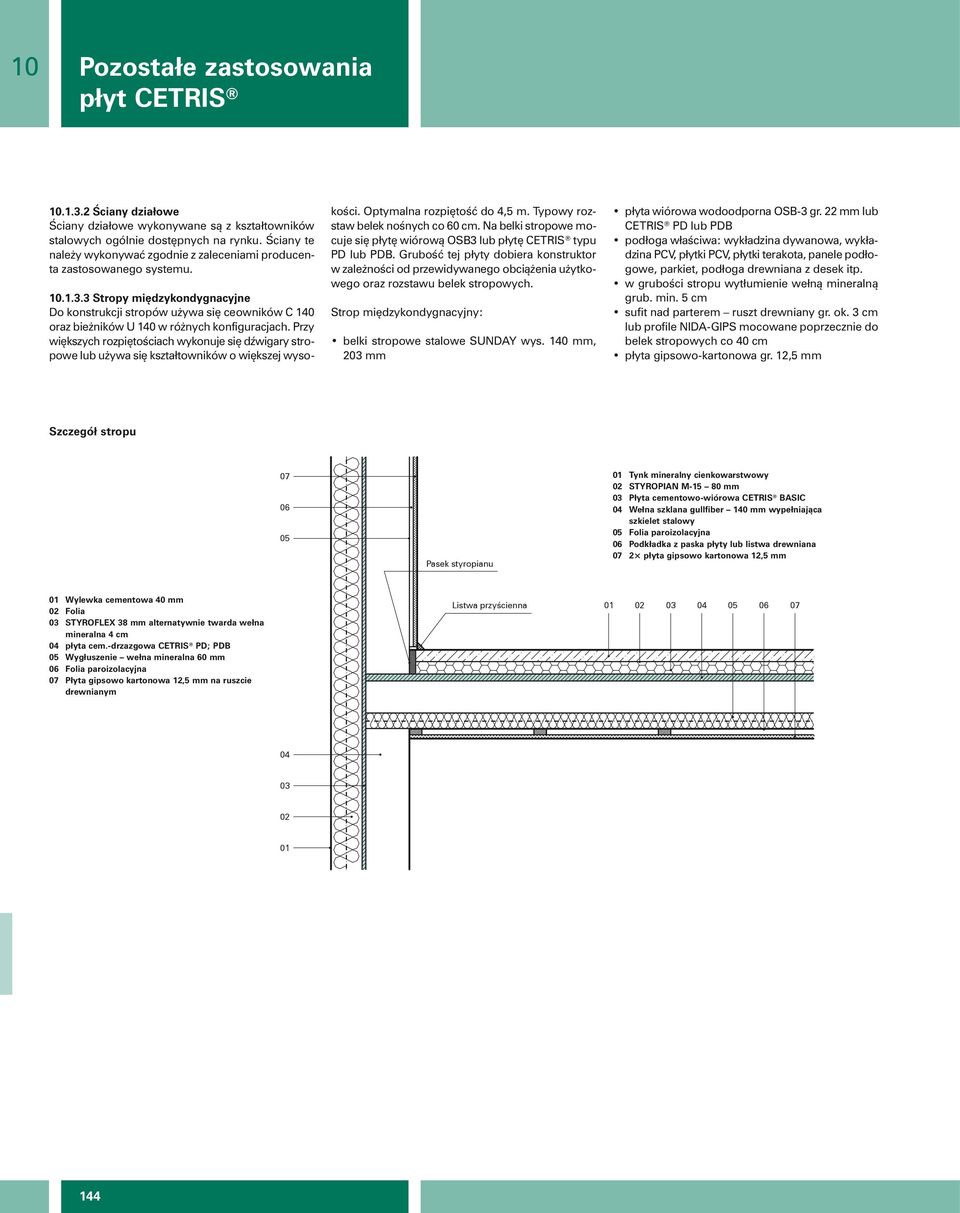

3 10 Pozostałe zastosowania płyt CETRIS Ściany działowe Ściany działowe wykonywane są z kształtowników stalowych oólnie dostępnych na rynku. Ściany te należy wykonywać zodnie z zaleceniami producenta zastosowaneo systemu Stropy międzykondynacyjne Do konstrukcji stropów używa się ceowników C 140 oraz bieżników U 140 w różnych konfiuracjach. Przy większych rozpiętościach wykonuje się dźwiary stropowe lub używa się kształtowników o większej wysokości. Optymalna rozpiętość do 4,5 m. Typowy rozstaw belek nośnych co 60 cm. Na belki stropowe mocuje się płytę wiórową OSB3 lub płytę CETRIS typu PD lub PDB. Grubość tej płyty dobiera konstruktor w zależności od przewidywaneo obciążenia użytkoweo oraz rozstawu belek stropowych. Strop międzykondynacyjny: belki stropowe stalowe SUNDAY wys., 2 mm płyta wiórowa wodoodporna OSB-3 r. 22 mm lub CETRIS PD lub PDB podłoa właściwa: wykładzina dywanowa, wykładzina PCV, płytki PCV, płytki terakota, panele podłoowe, parkiet, podłoa drewniana z desek itp. w rubości stropu wytłumienie wełną mineralną rub. min. 5 cm sufit nad parterem ruszt drewniany r. ok. 3 cm lub profile NIDA-GIPS mocowane poprzecznie do belek stropowych co 40 cm płyta ipsowo-kartonowa r. 12,5 mm Szczeół stropu 07 Pasek styropianu Tynk mineralny cienkowarstwowy STYROPIAN M mm Płyta cementowo-wiórowa CETRIS BASIC Wełna szklana ullfiber wypełniająca szkielet stalowy Folia paroizolacyjna Podkładka z paska płyty lub listwa drewniana 07 2 płyta ipsowo kartonowa 12,5 mm Wylewka cementowa 40 mm Folia STYROFLEX 38 mm alternatywnie twarda wełna mineralna 4 cm płyta cem.-drzazowa CETRIS PD; PDB Wyłuszenie wełna mineralna 60 mm Folia paroizolacyjna 07 Płyta ipsowo kartonowa 12,5 mm na ruszcie drewnianym Listwa przyścienna

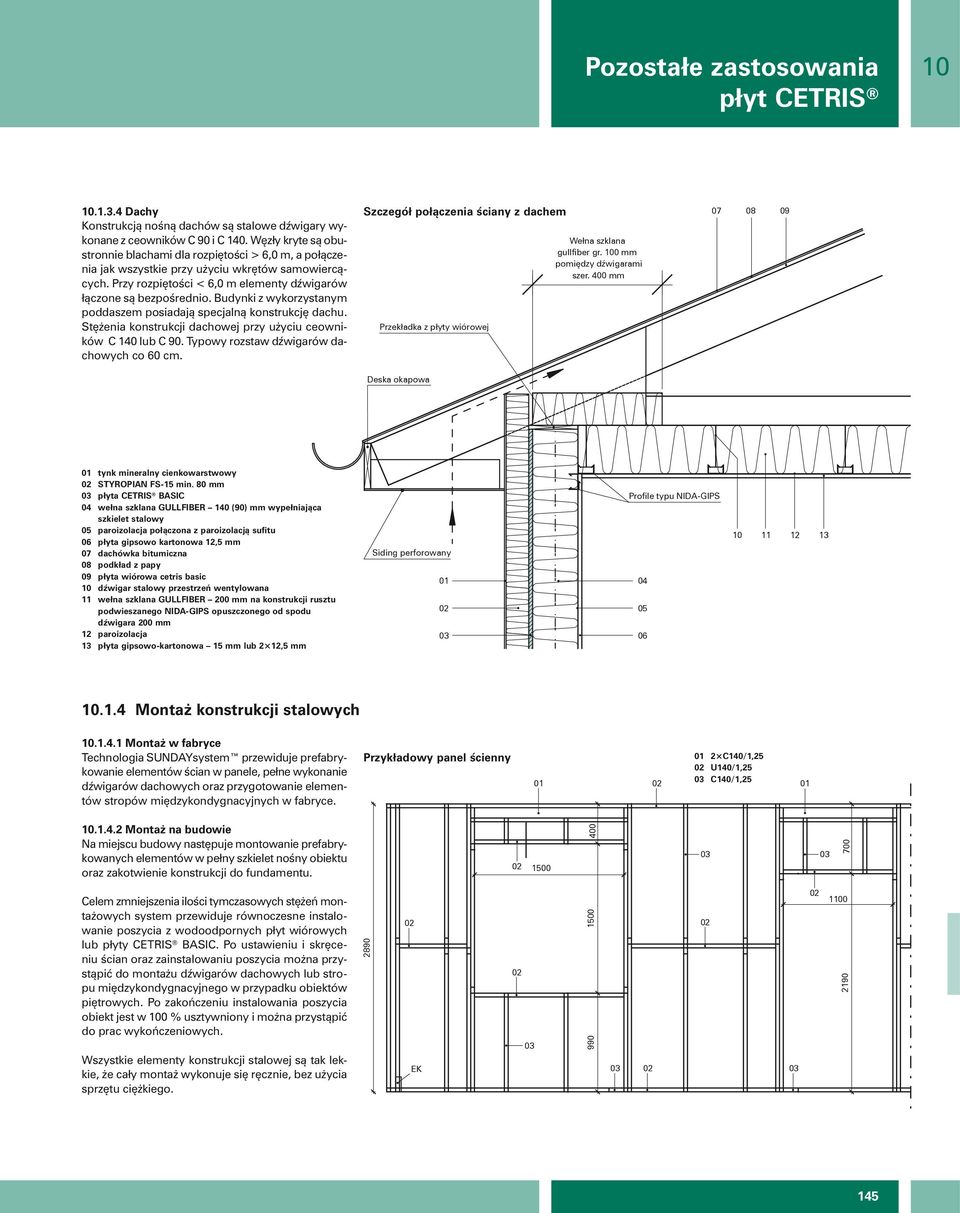

4 Pozostałe zastosowania płyt CETRIS Dachy Konstrukcją nośną dachów są stalowe dźwiary wykonane z ceowników C 90 i C 140. Węzły kryte są obustronnie blachami dla rozpiętości > 6,0 m, a połączenia jak wszystkie przy użyciu wkrętów samowiercących. Przy rozpiętości < 6,0 m elementy dźwiarów łączone są bezpośrednio. Budynki z wykorzystanym poddaszem posiadają specjalną konstrukcję dachu. Stężenia konstrukcji dachowej przy użyciu ceowników C 140 lub C 90. Typowy rozstaw dźwiarów dachowych co 60 cm. Szczeół połączenia ściany z dachem Przekładka z płyty wiórowej Deska okapowa Wełna szklana ullfiber r. 100 mm pomiędzy dźwiarami szer. 400 mm tynk mineralny cienkowarstwowy STYROPIAN FS-15 min. 80 mm płyta CETRIS BASIC wełna szklana GULLFIBER 140 (90) mm wypełniająca szkielet stalowy paroizolacja połączona z paroizolacją sufitu płyta ipsowo kartonowa 12,5 mm 07 dachówka bitumiczna 08 podkład z papy 09 płyta wiórowa cetris basic 10 dźwiar stalowy przestrzeń wentylowana 11 wełna szklana GULLFIBER 200 mm na konstrukcji rusztu podwieszaneo NIDA-GIPS opuszczoneo od spodu dźwiara 200 mm 12 paroizolacja 13 płyta ipsowo-kartonowa 15 mm lub 2 12,5 mm Sidin perforowany Profile typu NIDA-GIPS Montaż konstrukcji stalowych Montaż w fabryce Technoloia SUNDAYsystem przewiduje prefabrykowanie elementów ścian w panele, pełne wykonanie dźwiarów dachowych oraz przyotowanie elementów stropów międzykondynacyjnych w fabryce. Przykładowy panel ścienny 2 C140/1,25 U140/1,25 C140/1, Montaż na budowie Na miejscu budowy następuje montowanie prefabrykowanych elementów w pełny szkielet nośny obiektu oraz zakotwienie konstrukcji do fundamentu Celem zmniejszenia ilości tymczasowych stężeń montażowych system przewiduje równoczesne instalowanie poszycia z wodoodpornych płyt wiórowych lub płyty CETRIS BASIC. Po ustawieniu i skręceniu ścian oraz zainstalowaniu poszycia można przystąpić do montażu dźwiarów dachowych lub stropu międzykondynacyjneo w przypadku obiektów piętrowych. Po zakończeniu instalowania poszycia obiekt jest w 100 % usztywniony i można przystąpić do prac wykończeniowych. Wszystkie elementy konstrukcji stalowej są tak lekkie, że cały montaż wykonuje się ręcznie, bez użycia sprzętu ciężkieo EK

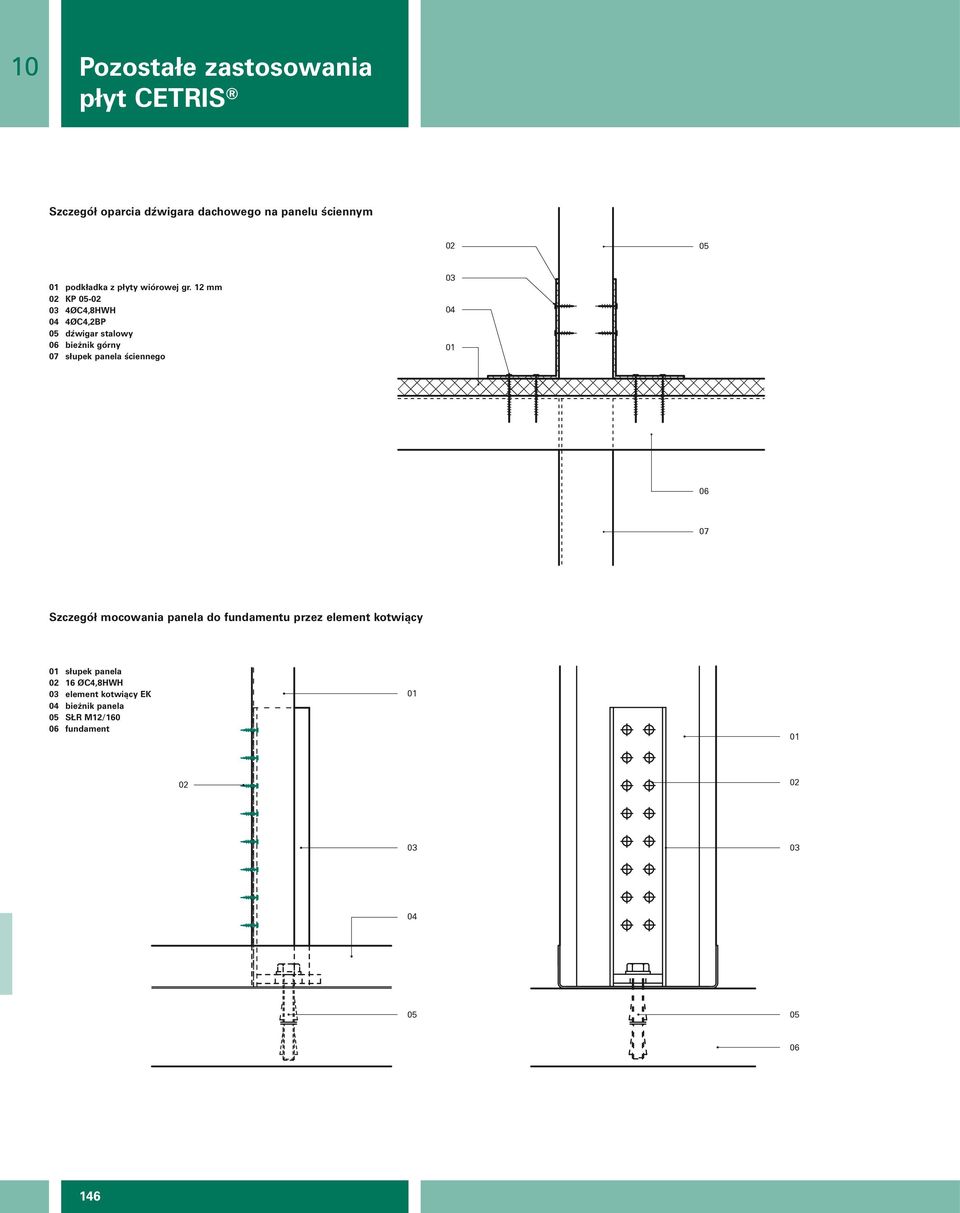

5 10 Pozostałe zastosowania płyt CETRIS Szczeół oparcia dźwiara dachoweo na panelu ściennym podkładka z płyty wiórowej r. 12 mm KP - 4ØC4,8HWH 4ØC4,2BP dźwiar stalowy bieżnik órny 07 słupek panela ścienneo 07 Szczeół mocowania panela do fundamentu przez element kotwiący słupek panela 16 ØC4,8HWH element kotwiący EK bieżnik panela SŁR M12/160 fundament 146

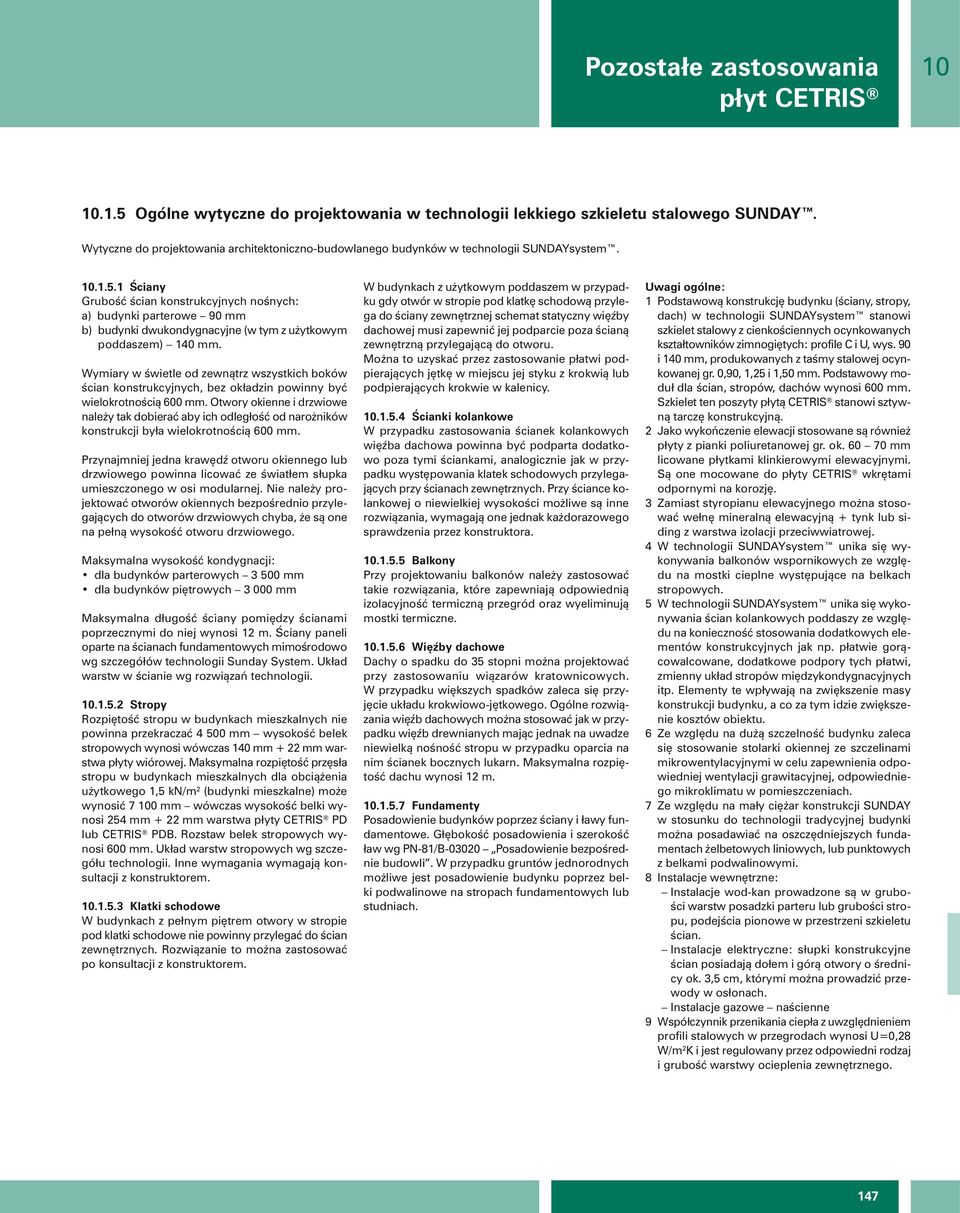

6 Pozostałe zastosowania płyt CETRIS Oólne wytyczne do projektowania w technoloii lekkieo szkieletu staloweo SUNDAY. Wytyczne do projektowania architektoniczno-budowlaneo budynków w technoloii SUNDAYsystem Ściany Grubość ścian konstrukcyjnych nośnych: a) budynki parterowe 90 mm b) budynki dwukondynacyjne (w tym z użytkowym poddaszem). Wymiary w świetle od zewnątrz wszystkich boków ścian konstrukcyjnych, bez okładzin powinny być wielokrotnością 600 mm. Otwory okienne i drzwiowe należy tak dobierać aby ich odlełość od narożników konstrukcji była wielokrotnością 600 mm. Przynajmniej jedna krawędź otworu okienneo lub drzwioweo powinna licować ze światłem słupka umieszczoneo w osi modularnej. Nie należy projektować otworów okiennych bezpośrednio przyleających do otworów drzwiowych chyba, że są one na pełną wysokość otworu drzwioweo. Maksymalna wysokość kondynacji: dla budynków parterowych mm dla budynków piętrowych mm Maksymalna dłuość ściany pomiędzy ścianami poprzecznymi do niej wynosi 12 m. Ściany paneli oparte na ścianach fundamentowych mimośrodowo w szczeółów technoloii Sunday System. Układ warstw w ścianie w rozwiązań technoloii Stropy Rozpiętość stropu w budynkach mieszkalnych nie powinna przekraczać mm wysokość belek stropowych wynosi wówczas + 22 mm warstwa płyty wiórowej. Maksymalna rozpiętość przęsła stropu w budynkach mieszkalnych dla obciążenia użytkoweo 1,5 kn/m 2 (budynki mieszkalne) może wynosić mm wówczas wysokość belki wynosi 254 mm + 22 mm warstwa płyty CETRIS PD lub CETRIS PDB. Rozstaw belek stropowych wynosi 600 mm. Układ warstw stropowych w szczeółu technoloii. Inne wymaania wymaają konsultacji z konstruktorem Klatki schodowe W budynkach z pełnym piętrem otwory w stropie pod klatki schodowe nie powinny przyleać do ścian zewnętrznych. Rozwiązanie to można zastosować po konsultacji z konstruktorem. W budynkach z użytkowym poddaszem w przypadku dy otwór w stropie pod klatkę schodową przylea do ściany zewnętrznej schemat statyczny więźby dachowej musi zapewnić jej podparcie poza ścianą zewnętrzną przyleającą do otworu. Można to uzyskać przez zastosowanie płatwi podpierających jętkę w miejscu jej styku z krokwią lub podpierających krokwie w kalenicy Ścianki kolankowe W przypadku zastosowania ścianek kolankowych więźba dachowa powinna być podparta dodatkowo poza tymi ściankami, analoicznie jak w przypadku występowania klatek schodowych przyleających przy ścianach zewnętrznych. Przy ściance kolankowej o niewielkiej wysokości możliwe są inne rozwiązania, wymaają one jednak każdorazoweo sprawdzenia przez konstruktora Balkony Przy projektowaniu balkonów należy zastosować takie rozwiązania, które zapewniają odpowiednią izolacyjność termiczną przeród oraz wyeliminują mostki termiczne Więźby dachowe Dachy o spadku do 35 stopni można projektować przy zastosowaniu wiązarów kratownicowych. W przypadku większych spadków zaleca się przyjęcie układu krokwiowo-jętkoweo. Oólne rozwiązania więźb dachowych można stosować jak w przypadku więźb drewnianych mając jednak na uwadze niewielką nośność stropu w przypadku oparcia na nim ścianek bocznych lukarn. Maksymalna rozpiętość dachu wynosi 12 m Fundamenty Posadowienie budynków poprzez ściany i ławy fundamentowe. Głębokość posadowienia i szerokość ław w PN-81/B-0 Posadowienie bezpośrednie budowli. W przypadku runtów jednorodnych możliwe jest posadowienie budynku poprzez belki podwalinowe na stropach fundamentowych lub studniach. Uwai oólne: 1 Podstawową konstrukcję budynku (ściany, stropy, dach) w technoloii SUNDAYsystem stanowi szkielet stalowy z cienkościennych ocynkowanych kształtowników zimnoiętych: profile C i U, wys. 90 i, produkowanych z taśmy stalowej ocynkowanej r. 0,90, 1,25 i 1,50 mm. Podstawowy moduł dla ścian, stropów, dachów wynosi 600 mm. Szkielet ten poszyty płytą CETRIS stanowi sztywną tarczę konstrukcyjną. 2 Jako wykończenie elewacji stosowane są również płyty z pianki poliuretanowej r. ok mm licowane płytkami klinkierowymi elewacyjnymi. Są one mocowane do płyty CETRIS wkrętami odpornymi na korozję. 3 Zamiast styropianu elewacyjneo można stosować wełnę mineralną elewacyjną + tynk lub sidin z warstwa izolacji przeciwwiatrowej. 4 W technoloii SUNDAYsystem unika się wykonywania balkonów wspornikowych ze wzlędu na mostki cieplne występujące na belkach stropowych. 5 W technoloii SUNDAYsystem unika się wykonywania ścian kolankowych poddaszy ze wzlędu na konieczność stosowania dodatkowych elementów konstrukcyjnych jak np. płatwie orącowalcowane, dodatkowe podpory tych płatwi, zmienny układ stropów międzykondynacyjnych itp. Elementy te wpływają na zwiększenie masy konstrukcji budynku, a co za tym idzie zwiększenie kosztów obiektu. 6 Ze wzlędu na dużą szczelność budynku zaleca się stosowanie stolarki okiennej ze szczelinami mikrowentylacyjnymi w celu zapewnienia odpowiedniej wentylacji rawitacyjnej, odpowiednieo mikroklimatu w pomieszczeniach. 7 Ze wzlędu na mały ciężar konstrukcji SUNDAY w stosunku do technoloii tradycyjnej budynki można posadawiać na oszczędniejszych fundamentach żelbetowych liniowych, lub punktowych z belkami podwalinowymi. 8 Instalacje wewnętrzne: Instalacje wod-kan prowadzone są w rubości warstw posadzki parteru lub rubości stropu, podejścia pionowe w przestrzeni szkieletu ścian. Instalacje elektryczne: słupki konstrukcyjne ścian posiadają dołem i órą otwory o średnicy ok. 3,5 cm, którymi można prowadzić przewody w osłonach. Instalacje azowe naścienne 9 Współczynnik przenikania ciepła z uwzlędnieniem profili stalowych w przerodach wynosi U=0,28 W/m 2 K i jest reulowany przez odpowiedni rodzaj i rubość warstwy ocieplenia zewnętrzneo. 147

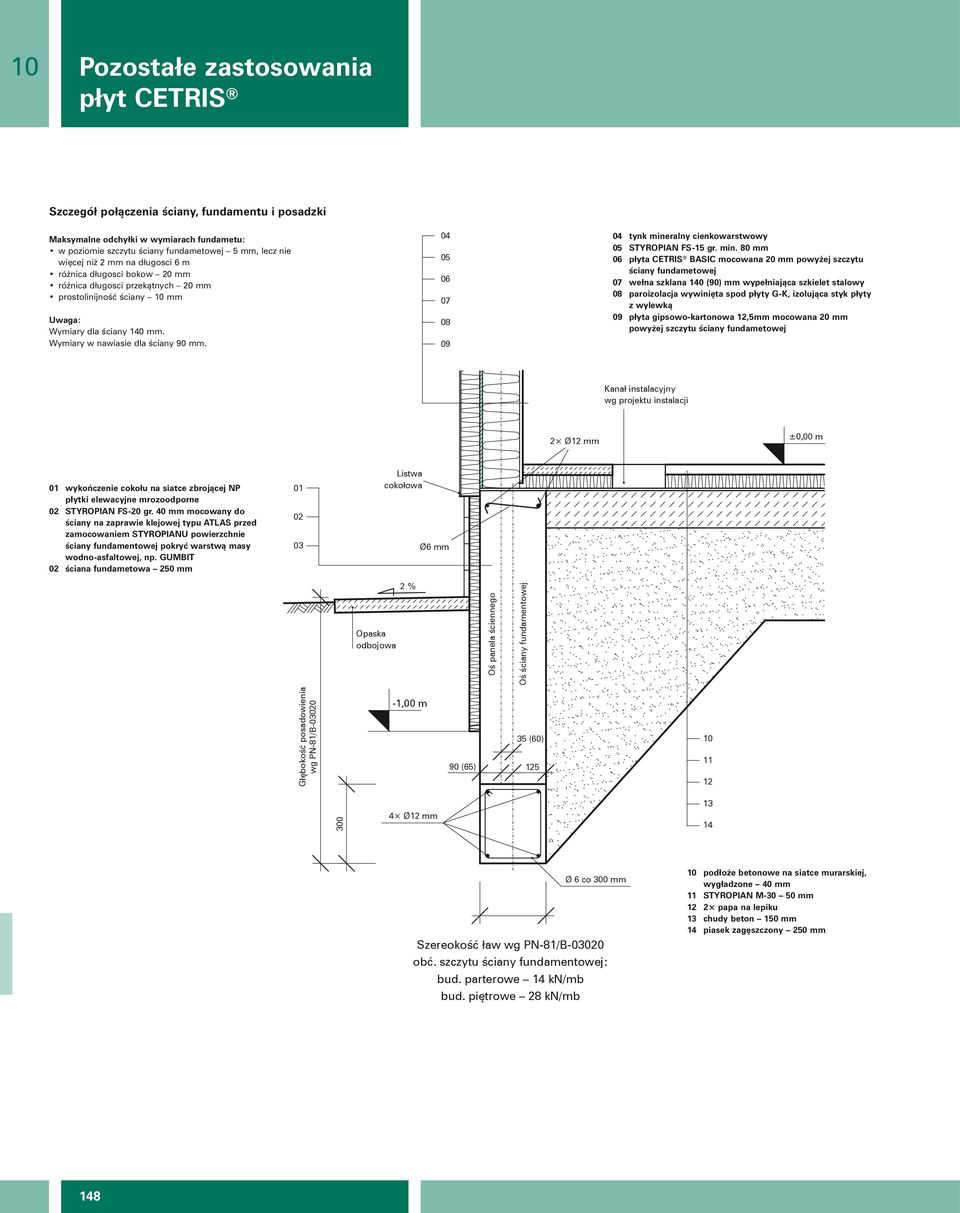

7 10 Pozostałe zastosowania płyt CETRIS Szczeół połączenia ściany, fundamentu i posadzki Maksymalne odchyłki w wymiarach fundametu: w poziomie szczytu ściany fundametowej 5 mm, lecz nie więcej niż 2 mm na dłuosci 6 m różnica dłuosci bokow 20 mm różnica dłuosci przekątnych 20 mm prostolinijność ściany 10 mm Uwaa: Wymiary dla ściany. Wymiary w nawiasie dla ściany 90 mm tynk mineralny cienkowarstwowy STYROPIAN FS-15 r. min. 80 mm płyta CETRIS BASIC mocowana 20 mm powyżej szczytu ściany fundametowej 07 wełna szklana 140 (90) mm wypełniająca szkielet stalowy 08 paroizolacja wywinięta spod płyty G-K, izolująca styk płyty z wylewką 09 płyta ipsowo-kartonowa 12,5mm mocowana 20 mm powyżej szczytu ściany fundametowej Kanał instalacyjny w projektu instalacji 2 Ø12 mm ±0,00 m wykończenie cokołu na siatce zbrojącej NP płytki elewacyjne mrozoodporne STYROPIAN FS-20 r. 40 mm mocowany do ściany na zaprawie klejowej typu ATLAS przed zamocowaniem STYROPIANU powierzchnie ściany fundamentowej pokryć warstwą masy wodno-asfaltowej, np. GUMBIT ściana fundametowa 250 mm Listwa cokołowa Ø6 mm Opaska odbojowa 2 % Oś panela ścienneo Oś ściany fundamentowej Głębokość posadowienia w PN-81/B-0-1,00 m 90 (65) 35 (60) Ø12 mm Ø 6 co 300 mm Szereokość ław w PN-81/B-0 obć. szczytu ściany fundamentowej: bud. parterowe 14 kn/mb bud. piętrowe 28 kn/mb 10 podłoże betonowe na siatce murarskiej, wyładzone 40 mm 11 STYROPIAN M mm 12 2 papa na lepiku 13 chudy beton 150 mm 14 piasek zaęszczony 250 mm 148

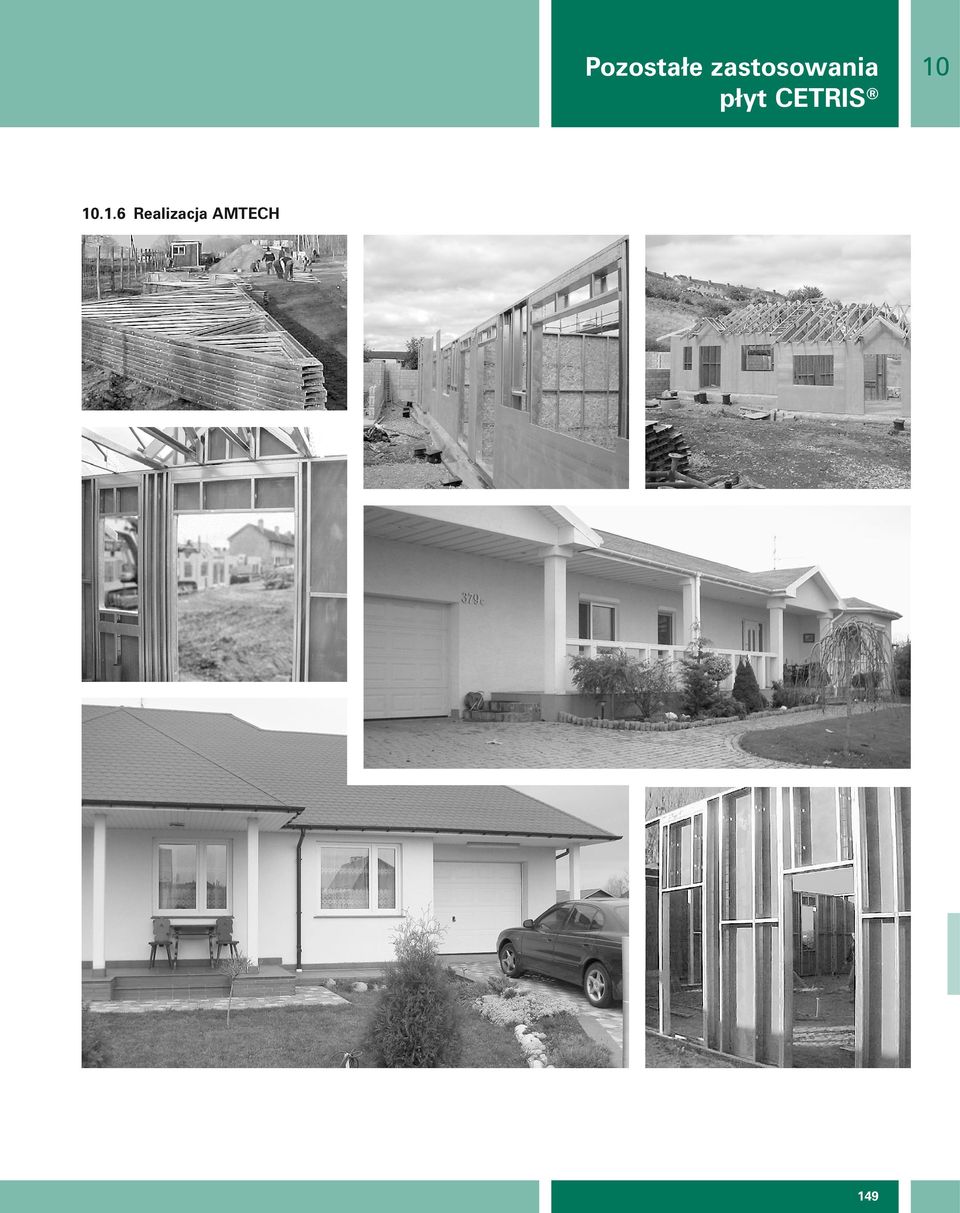

8 Pozostałe zastosowania płyt CETRIS Realizacja AMTECH 149
