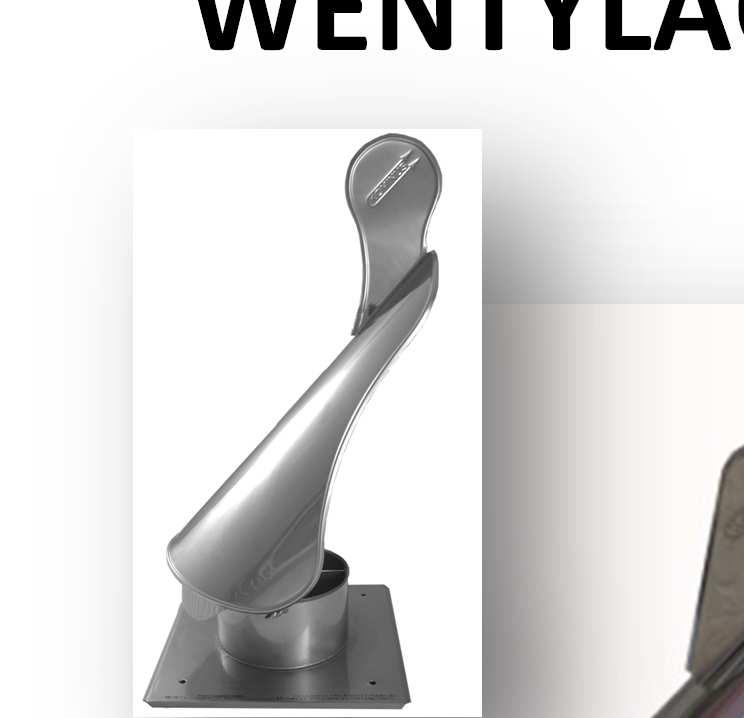

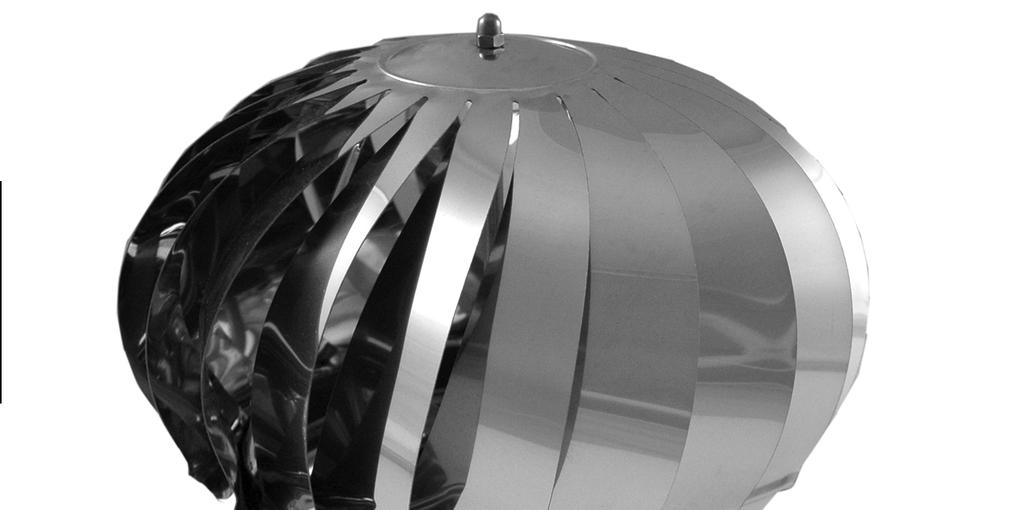

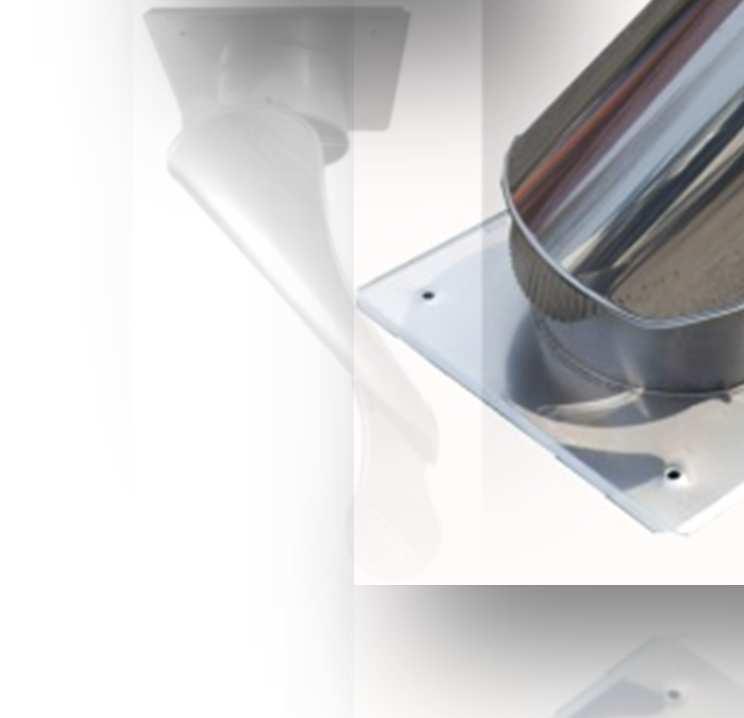

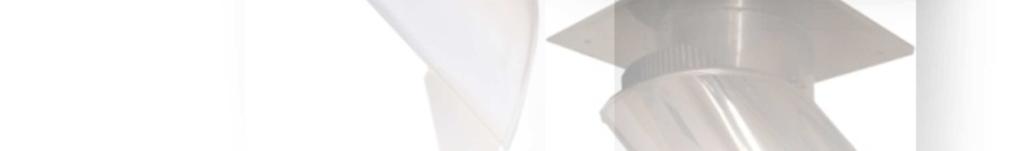

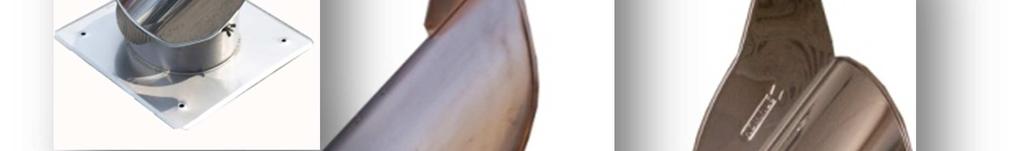

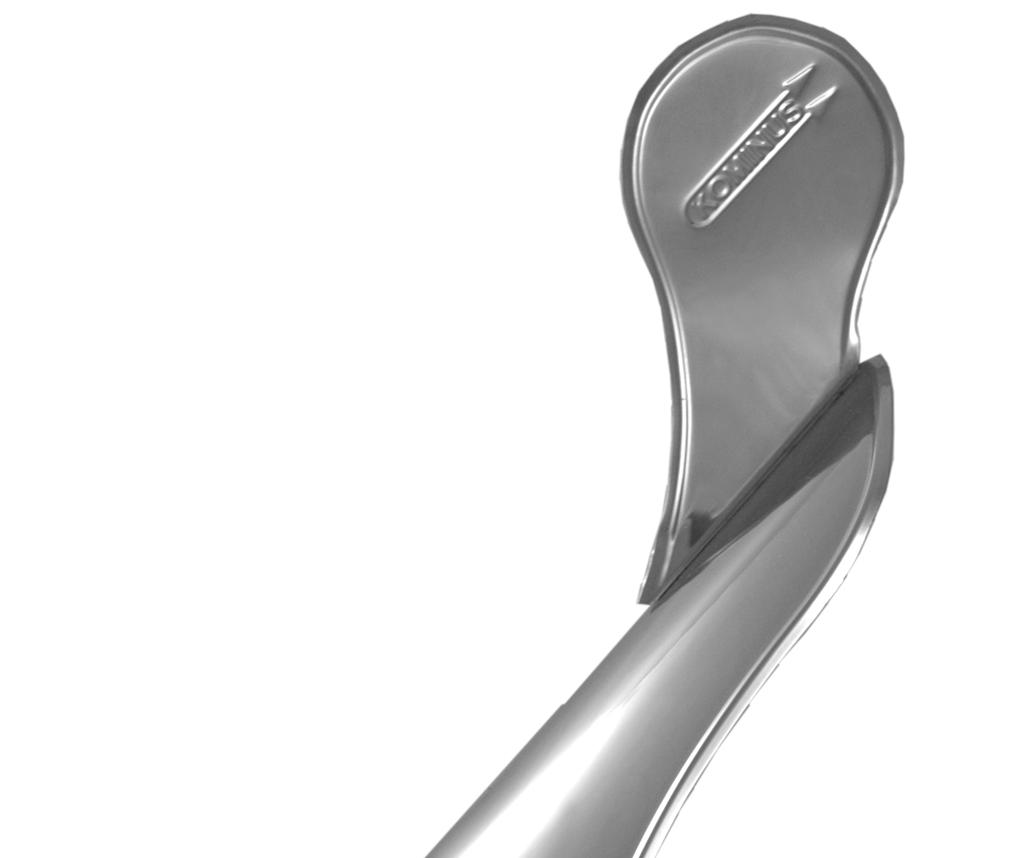

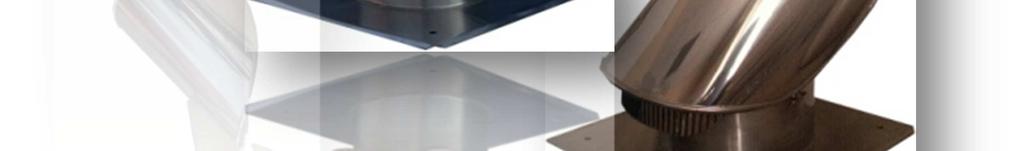

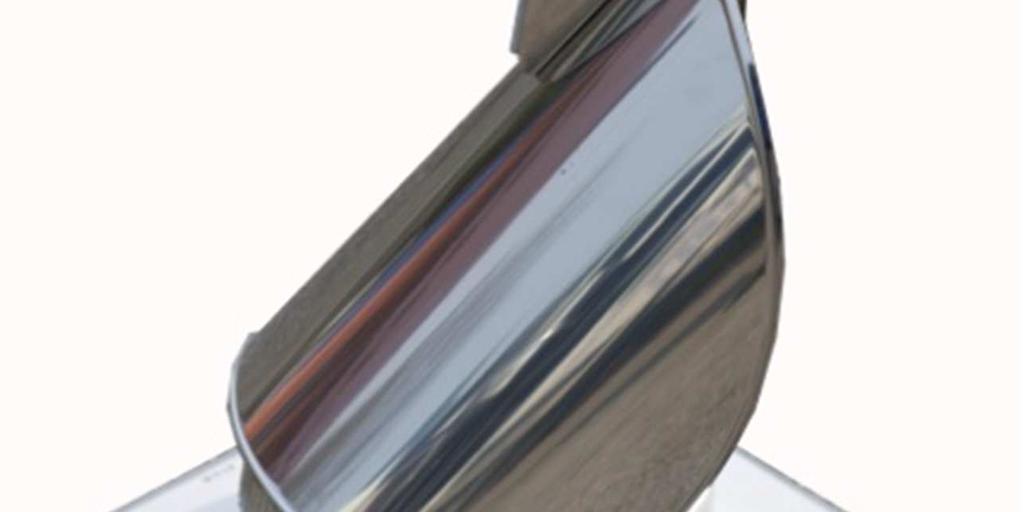

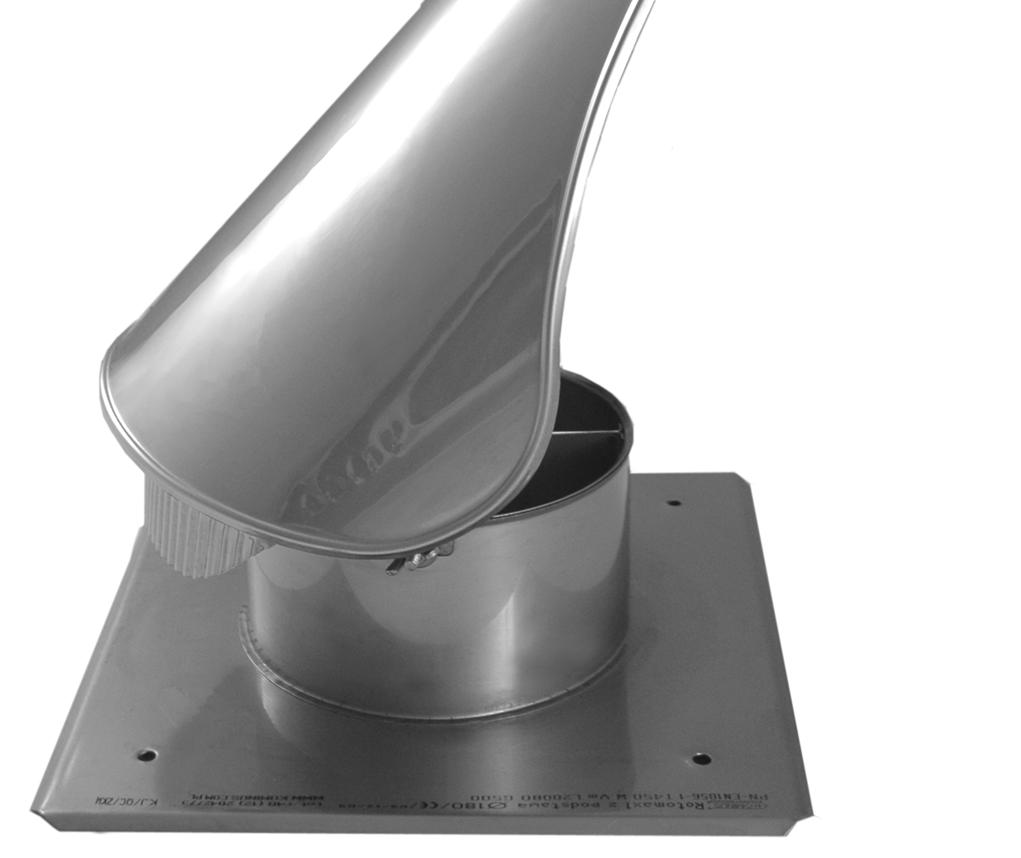

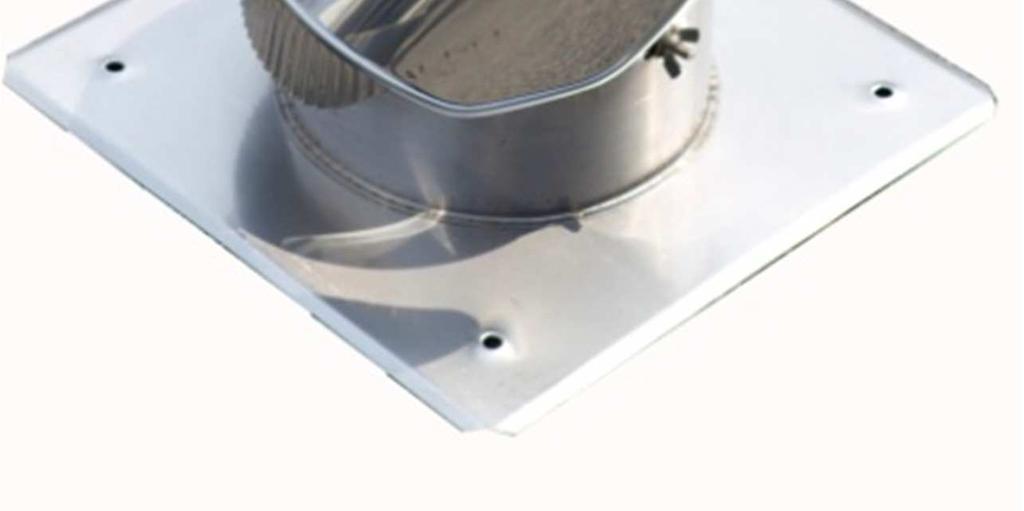

1 SYSTEM NASAD OBROTOWYCH DO PRZEWODÓW SPALINOWYCH I WENTYLACYJNYCH SYSTEM KOMINUS KN CHARAKTERYSTYKA SYSTEMU KN System KN to system nasad obrotowych typu Turbomax i Rotomax wykonanych ze stali nierdzewnej oraz z miedzi. Podstawowe kryterium podziału to nasady stosowane do przewodów spalinowych typ Rotomax oraz nasady stosowane do wentylacji typ Turbomax. DLACZEGO WŁAŚNIE NASADY? Podstawową funkcją zarówno jednego jak i drugiego typu nasad jest zapewnienie odpowiedniego ciągu kominowego, co jest najistotniejszym elementem odpowiadającym za prawidłowe funkcjonowanie komina. Nasady typu Rotomax są stosowane do przewodów spalinowych, które odprowadzają produkty spalania z kotłów opalanych gazem oraz olejem opałowym. Dzięki odpowiedniemu ukształtowaniu oraz zastosowaniu nowoczesnych łożysk ustawiają się one przodem do strony wiejącego wiatru, przez co chronią przewód kominowy przed jego nadmiernym działaniem. Wiejący wiatr może prowadzić do zawirowań ciągu kominowego, a w efekcie do powstania ciągu wstecznego, co objawia się, tzw. cofaniem się spalin. W przypadku przewodów wentylacyjnych nasady obrotowe mają wpływać na zwiększenie ciągu co w efekcie ma zapewnić odpowiednia wymianę powietrza z wnętrza budynku. Turbomax, czyli tzw. obrotowa kula dzięki odpowiedniemu ukształtowaniu świetnie wykorzystuje działanie siły wiatru obracając pod jej wpływem. Powstaje wówczas siła o zwrocie przeciwnym do kierunku działania wiatru, która zabezpiecza przewód wentylacyjny przed jego działaniem. W praktyce można sprawdzić to w bardzo łatwy sposób. Wystarczy zbliżyć dłoń do obracającego się Turbomaxa. Natychmiast można poczuć, że powietrze porusza się w kierunku naszej dłoni tworząc swoistą barierę pomiędzy obracającą się nasadą, a resztą otoczenia. PODSTAWOWE WSKAZÓWKI DLA KUPUJĄCEGO, CZYLI JAK WŁAŚCIWIE DOBRAĆ NASADĘ? Podstawowe kryterium doboru to wspomniane wcześniej kryterium podziału ze względu na komin spalinowy i komin wentylacyjny. Należy pamiętać o tym, że pod żadnym pozorem nie należy stosować nasad przeznaczonych do przewodów spalinowych na przewody wentylacyjne i odwrotnie, ponieważ nie będą one spełniać swoich podstawowych funkcji. Po zdefiniowaniu tego, jaki przewód chcemy zaopatrzyć w nasadę musimy zastanowić się nad jej podstawą. Z każdego rodzaju mamy dostępne dwa typy nasad z podstawą kwadratową i z podstawą rurową. Nasady z podstawą kwadratową są zaopatrzone w otwory umieszczone odpowiednio w każdym rogu kwadratowej płyty, co pozwala na ich łatwe przykręcenie do komina. Tego typu zamocowanie jest trwałe i zabezpiecza nasadę przed oderwaniem w wyniku działania siły wiatru. Nasady z podstawą rurową stosowane są do przewodów kominowych o przekroju kołowym. W takim wypadku nie jest potrzebna podstawa, którą następnie należy przymocować do komina. Montaż takiej nasady jest o wiele łatwiejszy. Po prostu należy włożyć rurę nasady w istniejący przewód i gotowe bez dodatkowych komplikacji i zamocowań. Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

2 Kiedy wiemy już jaki typ nasady chcemy zakupić i znamy już jej podstawę pozostaje nam dobór odpowiedniej średnicy. Należy pamiętać o tym, że nie jest to dowolny wybór, ponieważ odpowiednio dobrana średnica jest równoznaczna z prawidłowym działaniem nasady. W wypadku doboru zbyt małej średnicy nasady w stosunku do istniejącego przewodu kominowego możemy doprowadzić do zaburzenia ciągu, a w przypadku nasady o przekroju kołowym do problemu z jej zamontowaniem nasada nie będzie przylegać do ścianek przewodu, tylko po prostu wpadnie w przewód. Z racji tego przed zakupem nasady należy dokładnie zmierzyć istniejący przewód kominowy. Średnicę nasady należy dobierać w taki sposób, aby w jak największym możliwym stopniu pokrywała się z wymiarem istniejącego przewodu kominowego. W przypadku przewodów kominowych o przekroju kołowym nie jest to problemem, ponieważ znając jego średnicę dobieramy nasadę o średnicy minimalnie mniejszej, która umożliwi jej wsunięcie w istniejący przewód. Nieco trudniej jest w przypadku przewodów o przekroju kwadratowym, ponieważ w tym wypadku istotne jest wyznaczenie optymalnej średnicy, która w jak największej mierze pokryje się z powierzchnią kwadratu. Ze względu na to, że jest to nasada przykręcana do przewodu kominowego, a nie wkładana w przewód (tak jak ma to miejsce w przypadku przewodów o przekroju kołowym) przyjęta średnica może w maksymalnie możliwym stopniu pokrywać istniejący przewód kominowy. Kiedy mamy już wszystkie powyższe informacje pozostaje nam już ostatnia, a zarazem najprzyjemniejsza rzecz, czyli wybór modelu nasady. W tej kwestii możemy już zdać się na własny gust oraz upodobania i wybrać taki model, który po prostu nam się podoba. Osoby lubiące prostotę zazwyczaj wybierają modele tradycyjne. Osoby ceniące sobie wyrafinowane kształty wybierają modele o bardziej wymyślnych kształtach, natomiast osoby odważnie spoglądające w nowoczesność sięgają po najnowsze dostępne modele z coraz to nowszymi motywami. Po wybraniu modelu pozostaje nam jedynie fizyczne zrealizowanie naszego zakupu, a następnie montaż nasady i w efekcie możemy cieszyć się tym, że wybrana przez nas nasada oprócz tego, że spełnia swoje praktyczne funkcje jest również ładna i cieszy wzrok nie tylko nasz, ale i innych osób, które na pewno przechodząc obok naszego domu zwrócą na nią swoją uwagę. ODPOWIEDNIA KONSERWACJA NASADY ŹRÓDŁEM JEJ DŁUGOLETNIEJ ŻYWOTNOŚCI Jak każda istniejąca rzecz również nasady wymagają odpowiedniej konserwacji. W przypadku nasad obrotowych typu Rotomax, których działanie oparte jest na pracy łożyska ślizgowego zastosowane w ich konstrukcji łożyska, odpowiadających za swobodny obrót nasady, konieczne jest co pewien czas nasmarowanie łożysk smarem grafitowym. Zapewnia to odpowiednią ochronę części nasady szczególnie narażonej na działanie niekorzystnej w tym wypadku siły tarcia oraz chroni przed efektem tzw. skrzypienia, który powodują nieodpowiednio nasmarowane łożyska. A CO Z CZYSZCZENIEM KOMINA? Nasady wykonane są w taki sposób, że w żadnym stopniu nie stwarzają problemu w czyszczeniu komina. Obrotową czapę nasady w łatwy sposób można ściągnąć na czas czyszczenia przewodu kominowego, a następnie powtórnie zamocować. Z boku nasady znajduje się pokrętło tzw. motylek, który po przekręceniu umożliwia ściągnięcie czapy nasady. Bardzo ważne jest, aby po powtórnym zamocowaniu nasady i przekręceniu motylka sprawdzić, czy znajduje się on w pozycji wyjściowej, czyli w pozycji poziomej. Pozostawienie go w pozycji pionowej może prowadzić do tego, że obracająca się czapa nasady będzie o niego zahaczać, bądź będzie on całkowicie blokował jej obrót. CO GWARANTUJE NAM SYSTEM KN wysoką jakość możliwość doboru odpowiedniej średnicy nasady w zależności od wymiarów przekroju szachtu kominowego komfort użytkowania estetyczny wygląd, dostosowany do nowoczesnych trendów w budownictwie NOWOŚCI Z ZAKRESU SYSTEMU KN Firma Kominus wychodząc naprzeciw ciągle rosnącym wymaganiom klientów wprowadza na rynek nowe typy nasad kominowych do przewodów wentylacyjnych i spalinowych. Nasi fachowcy zdają sobie sprawę z ciągle zmieniającej się mody w stylu budowania, rosnącej potrzeby ciągłego doskonalenia i dopasowania do obowiązującej mody na innowację i nowoczesność. Unowocześniając naszą ofertę łączymy nowoczesną myśl technologiczną oraz aspekt wizualny w taki sposób, aby razem tworzyły jedną doskonale komponującą się całość. Z zakresu obrotowych nasad kominowych do przewodów spalinowych mamy do zaoferowania nasadę typu Rotomax 2 wykonaną z miedzi w wersji z podstawą kwadratową oraz z podstawa rurową, nasadę Rotomax 3 FENIX wykonana ze stali nierdzewnej w wersji z podstawą kwadratową oraz z podstawą rurową. Z zakresu nasad obrotowych do wentylacji mamy do zaoferowania nowy typ Turbomaxa wykonanego z ze stali nierdzewnej Turbomax 3 w wersji z podstawą kwadratową oraz z podstawą rurową. W gamie nowości zamieściliśmy również nowy typ daszka obrotowego połączonego z tradycyjnym wiatrowskazem wiatrowskaz KOGUT w wersji z podstawą rurową. Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

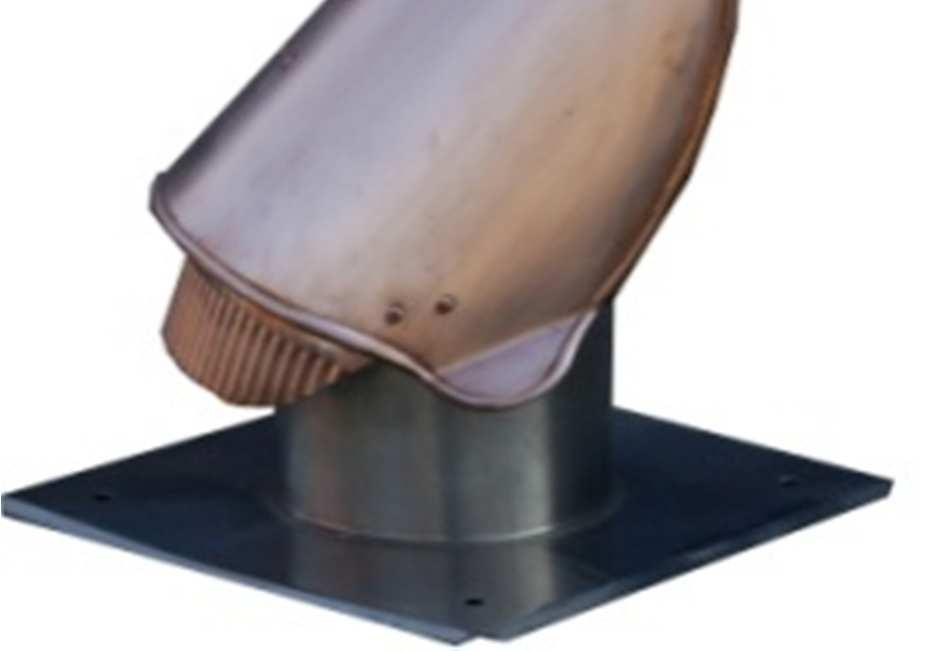

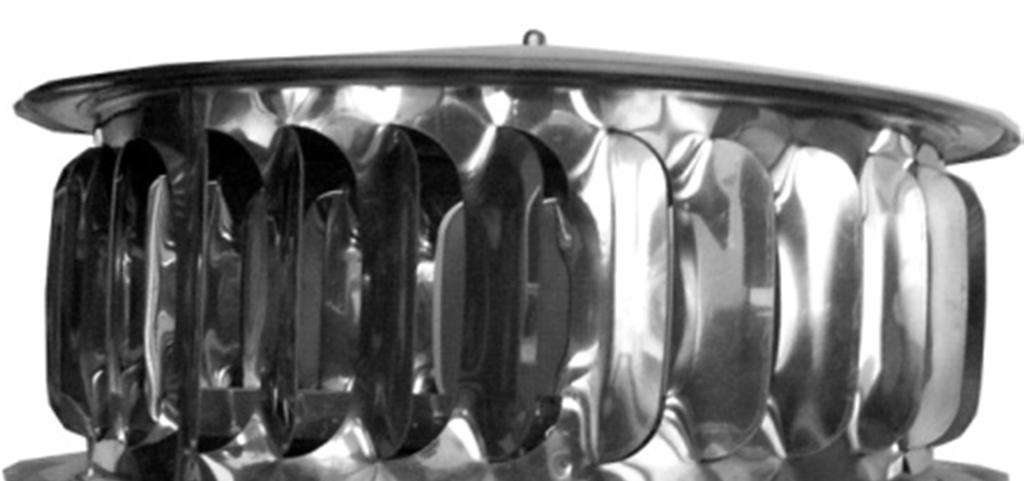

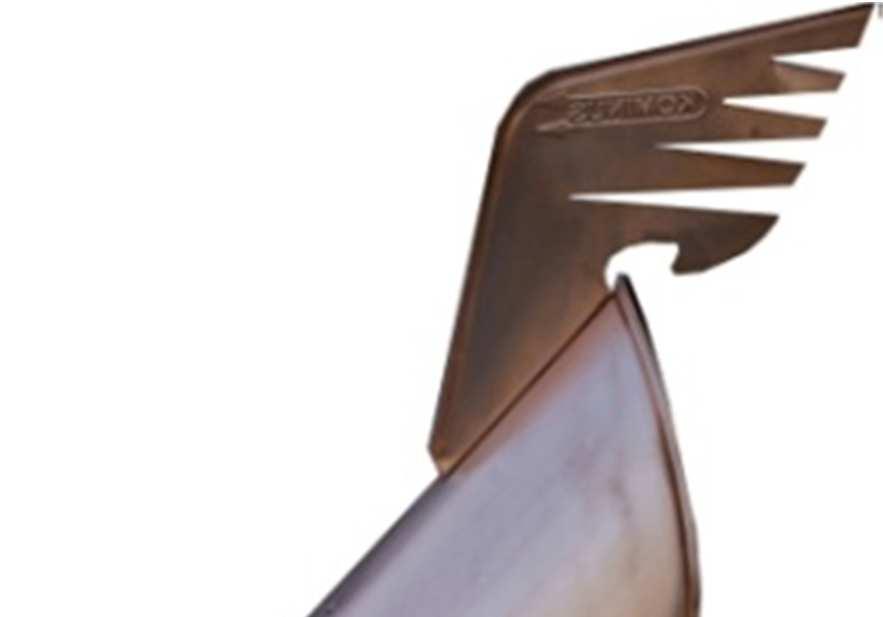

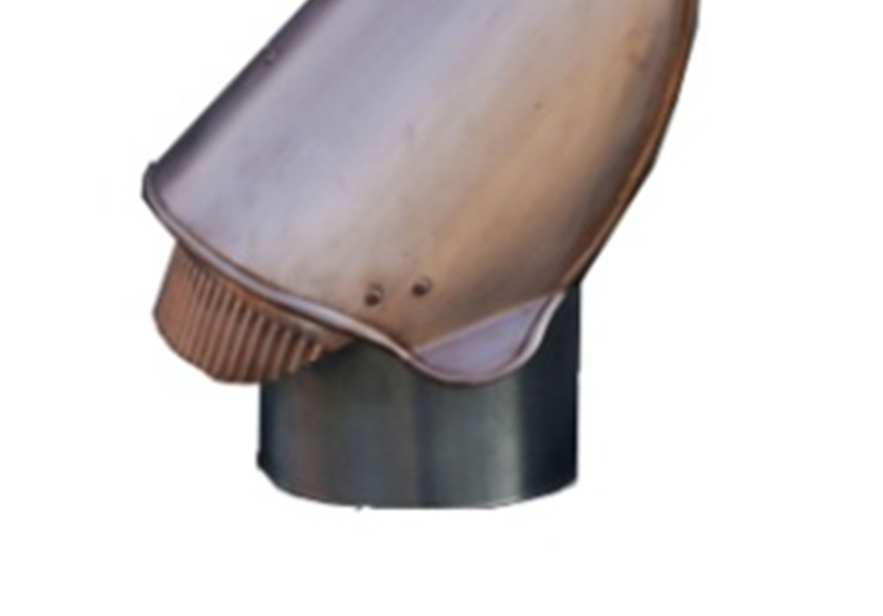

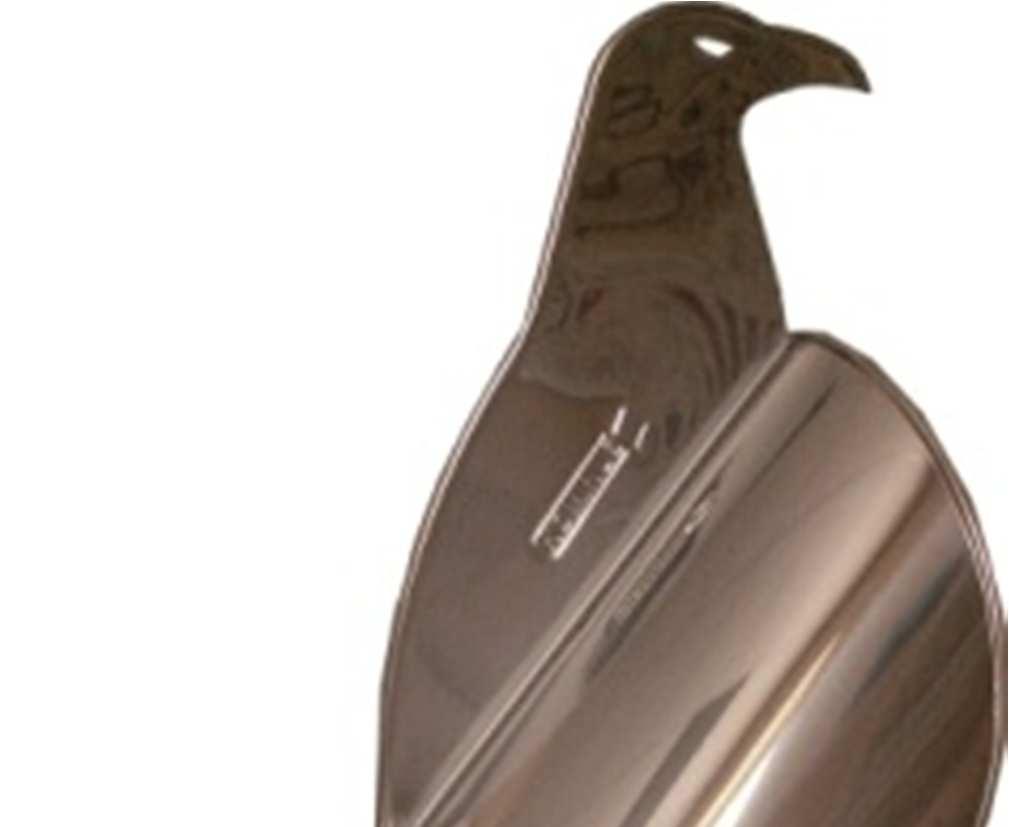

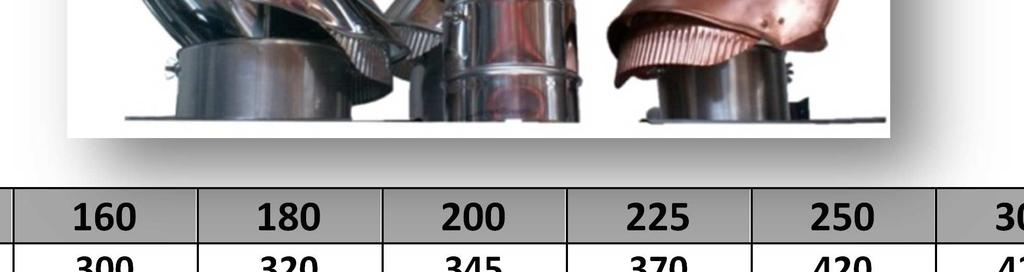

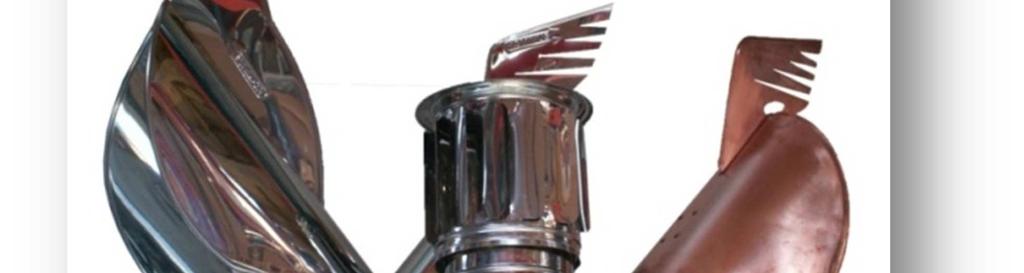

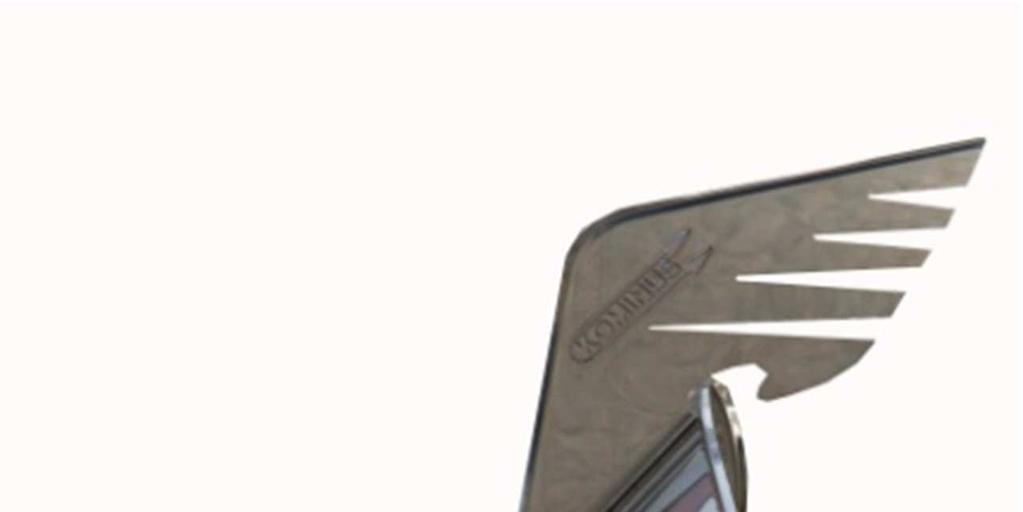

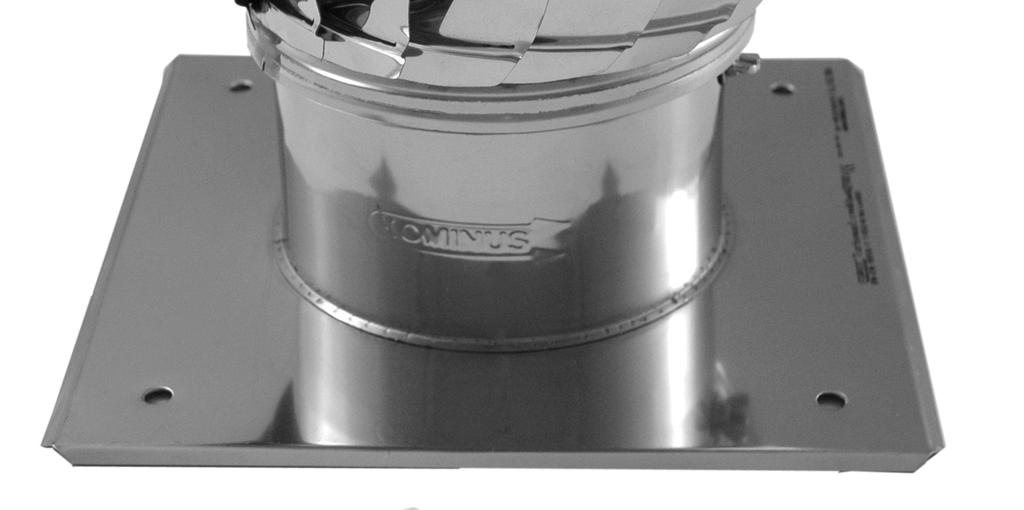

3 Rotomax 2 miedź to połączenie tradycyjnego kształtu Rotomaxa wykonanego ze stali nierdzewnej z niezwykle efektownym materiałem jakim jest miedź. Miedź jako materiał coraz bardziej popularny oraz bardzo często wykorzystywany w produkcji wyszukanych detali wykończeniowych jest naszym nowym pomysłem na nasady. Estetyka i precyzja wykonania oraz miedziane poszycie sprawia, że nasada wygląda niezwykle gustownie. Wyroby z miedzi to nowa epoka w dziedzinie produktów oferowanych przez firmę Kominus Rotomax 3 FENIX to kolejny nowy model nasady obrotowej wykonanej ze stali nierdzewnej do przewodów spalinowych. Wykorzystany motyw orła doskonale komponuje się z pozostałą częścią nasady. Orzeł jako ptak o niezwykle bogatej symbolice kojarzy się z potęgą, siłą, pięknem i to właśnie staraliśmy się odzwierciedlić w FENIXIE. Turbomax 3 to nasz najnowszy pomysł na nasadę kominową do przewodów wentylacyjnych. Kształt przypominający spodek znacznie odbiega od kształtów pozostałych nasad tego typu. Dzięki precyzyjnemu wykonaniu i dopracowaniu w każdym szczególe nietypowy kształt pozwala na pełne wykorzystanie działania siły wiatru w celu uzyskania maksymalnej mocy pracy nasady. Wiatrowskaz KOGUT to kolejny innowacyjny produkt, który proponujemy w naszej ofercie. Postanowiliśmy zaczerpnąć pomysł z historii, w której motyw wiatrowskazu był niezwykle popularny. Rozbudowując jego tradycyjny model poprzez połączenie z typem obrotowej nasady o kształcie płaskiego daszka uzyskaliśmy produkt, który jest doskonałym połączeniem ich kształtów i funkcji. Jeden produkt dwie funkcje doskonały efekt to synonimy, które najpełniej odzwierciedlają korzyści jakie może wnieść w Państwa codzienne życie nasz nowy Wiatrowskaz Kogut. NASADY OBROTOWE ROTOMAX WERSJA INSIDE Rotomax wersja INSIDE to najnowsza oferta firmy Kominus z dziedziny nasad kominowych. INSIDE to słowo pochodzące z języka angielskiego tłumaczone jako wewnątrz. Jego znaczenie jest doskonałą kwintesencją rozwiązania technologicznego zastosowanego w tego typu nasadach. Nowoczesne rozwiązanie polega na tym, że cała konstrukcja łożyska została zabudowana wewnątrz czapy nasady. Zabudowane łożysko ślizgowe z wkładem węglowym posiada dodatkową ochronę przed działaniem czynników atmosferycznych oraz wpływa na estetyczny wygląd nasady. Dodatkowo cała konstrukcja łożyska jest chroniona przed osiadaniem cząstek zawartych w spalinach. Osiadające cząstki mogą powodować zaburzenie pracy łożyska i powstanie tzw. efektu skrzypienia nasady, który jest bardzo uciążliwy dla potencjalnych mieszkańców. Wersja INSIDE w 100% eliminuje powstanie tego efektu. Dodatkowo tego typu konstrukcja umożliwia czyszczenie przewodu kominowego bez konieczności ściągania czapy nasady. Estetyka, precyzja, praktyczność to określenia, które najdoskonalej oddają zalety nowych nasad typu Rotomax. Jesteśmy przekonani, że nasza praca zaowocuje w zadowoleniu naszych klientów, którzy zdecydują się na wybór Rotomaxów typu INSIDE. WYMIARY PODSTAW KWADRATOWYCH NASAD TYPU TURBOMAX I ROTOMAX W ZALEŻNOŚCI OD ŚREDNIC A wymiar boku podstawy [mm] B odległość w świetle otworów umieszczonych na jednym boku podstawy średnica nominalna podstawy nasady otw. średnica nominalna otworu W każdym z narożników płyty znajduje się otwór o średnicy 10 mm [mm] A [mm] B [mm] otw. [mm] Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

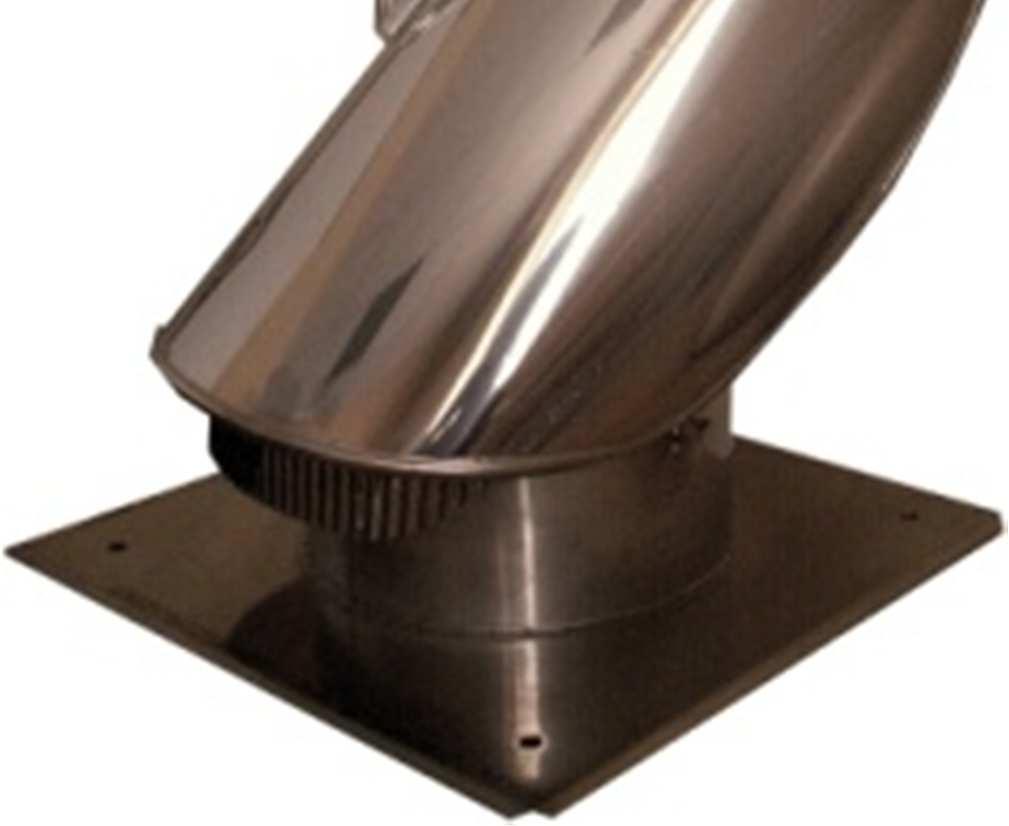

4 KNR1P Rotomax 1 z podstawą kwadratową 171,50 174,80 179,70 184,60 187,80 191,60 199,50 207,80 214,80, KNIR1P Rotomax 1 WERSJA INSIDE z podstawą kwadratową 183,51 187,04 192,28 197,52,95 205,01 213,47 222,35 229,84 241,29,14 KNR1R Rotomax 1 z podstawą rurową 161,00 164,30 169,20 174,10 177,30 181,10 189,00 197,30 204,30 215,00 270,00 KNIR1R Rotomax 1 WERSJA INSIDE z podstawą rurową 172,27 175,80 181,04 186,29 189,71 193,78 202,23 211,11 218,60 230,05 288,90 KNR2P Rotomax 2 z podstawą kwadratową 183,50 186,80 191,70 196,60 199,80 205,60 213,50 221,80 228,80 239,50 294,50 Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

5 KNIR2P Rotomax 2 WERSJA INSIDE z podstawą kwadratową 196,35 199,88 205,12 210,36 213,79 219,99 228,45 237,33 244,82 256,27 315,12 KNR2R Rotomax 2 z podstawą rurową 173,00 176,30 181,20 186,10 189,30 195,10 203,00 211,30 218,30 229,00 284,00 KNIR2R Rotomax 2 WERSJA INSIDE z podstawą rurową 185,11 188,64 193,88 199,13 202,55 208,76 217,21 226,09 233,58 245,03 303,88 KNCUR2P Rotomax miedź 2 z podstawą kwadratową 229,38 233,50 239,63 245,75 249,75 257,00 266,88 277,25 286,00 299,38 368,13 KNCUIR2P Rotomax miedź 2 WERSJA INSIDE z podstawą kwadratową 245,43 249,85 256,40 262,95 267,23 274,99 285,56 296,66 306,02 320,33 393,89 Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

6 KNCUR2R Rotomax miedź 2 z podstawą rurową 216,25 220,38 226,50 232,63 236,63 243,88 253,75 264,13 272,88 286,25 355,00 KNCUIR2R Rotomax miedź 2 WERSJA INSIDE z podstawą rurową 231,39 235,80 242,36 248,91 253,19 260,95 271,51 282,61 291,98 306,29 379,85 KNR3P Rotomax 3 FENIX z podstawą kwadratową 197,50,80 205,70 210,60 213,80 221,60 229,50 237,80 244,80 255, KNIR3P Rotomax 3 FENIX WERSJA INSIDE z podstawą kwadratową 211,33 214,86 220,10,34 228,77 237,11 245,57 254,45 261,94 273,39 332,24 KNR2R Rotomax 3 FENIX z podstawą rurową 187,00 190,30 195,20,10 203,30 211,10 219,00 227,30 234,30 245,00,00 Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

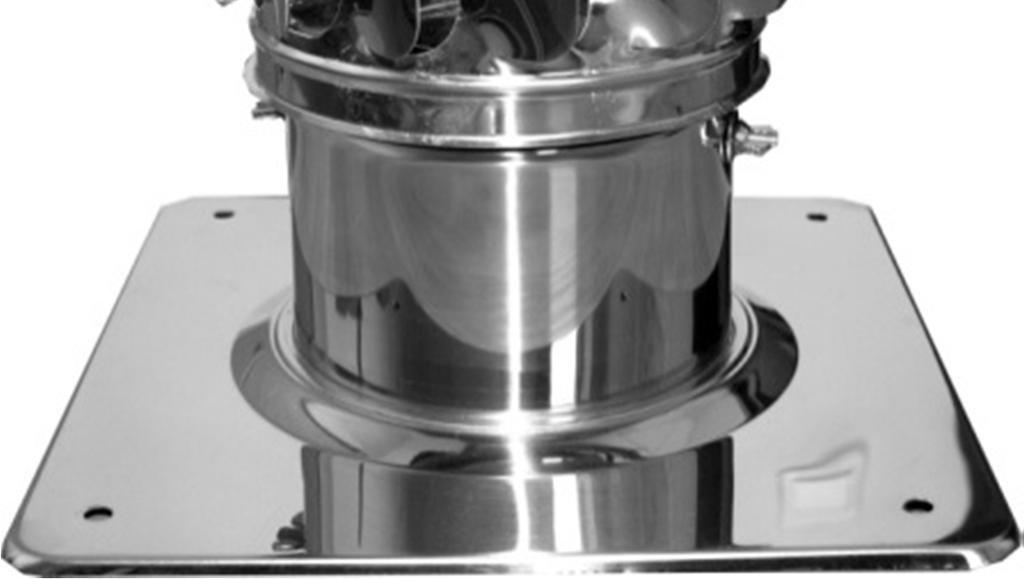

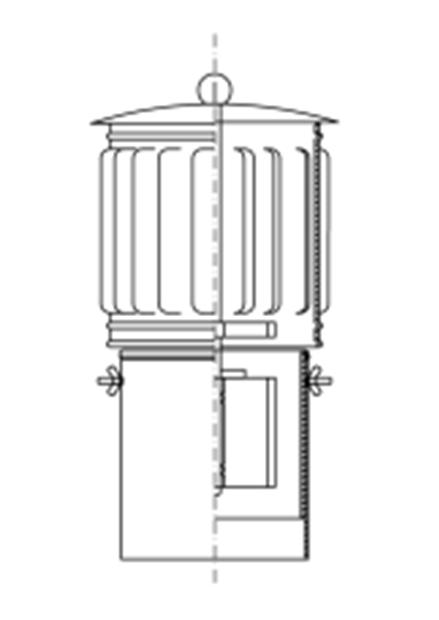

7 System nasad obrotowych do przewodów spalinowych i wentylacyjnych SYSTEM KOMINUS KN KNIR2R Rotomax 3 FENIX WERSJA INSIDE z podstawą rurową 234,33 243,21,70 262,15 321,00 298,06 312,55 348,24 399,07 455,31 275,60 289,00 322,00 369,00 421,00 254,42 263,55 291,90 333,90 388,50 242,30 251,00 278,00 318,00 370,00,09 203,62 208,86 214,11 217,53,88 KNT1P Turbomax 1 z podstawą kwadratową 263,89 267,45 271,56 276,32 281,08 285,08 KNT1R Turbomax 1 z podstawą rurową 244,00 247,30 251,10 255,50 259,90 263,60 KNT2P Turbomax 2 z podstawą kwadratową,75 230,06 234,47 239,93 243,71 248,22 KNT2R Turbomax 2 z podstawą rurową 215,00 219,10 223,30 228,50 232,10 236,40 Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl

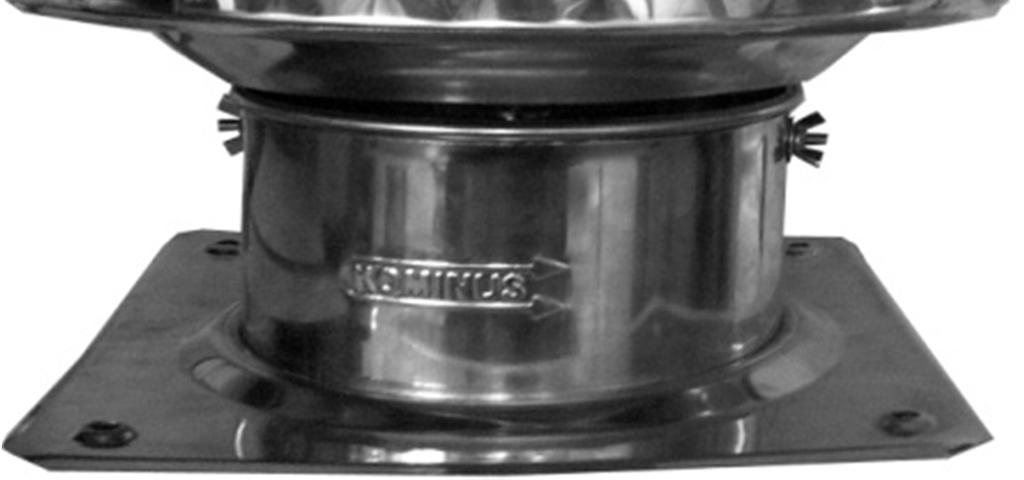

8 System nasad obrotowych do przewodów spalinowych i wentylacyjnych SYSTEM KOMINUS KN KNT3P Turbomax 3 z podstawą kwadratową 330,74 342,62 379,47 434,07 505,05 314,99 326,30 361,40 413,40 481,00 293,48 299,07 304,80 311,90 316,82 322,69 KNT3R Turbomax 3 z podstawą rurową 279,50 284,83 290,29 297,05 301,73 307,32 KNWR Wiatrowskaz KOGUT z podstawą rurową 255,14 264,30 292,73 334,85 389,61 226,40 230,71 235,13 240,61 244,40 248,93 Kominus Polska Sp. z o.o., Łężkowice 112, Kłaj, tel./fax: , biuro@kominus.com.pl
