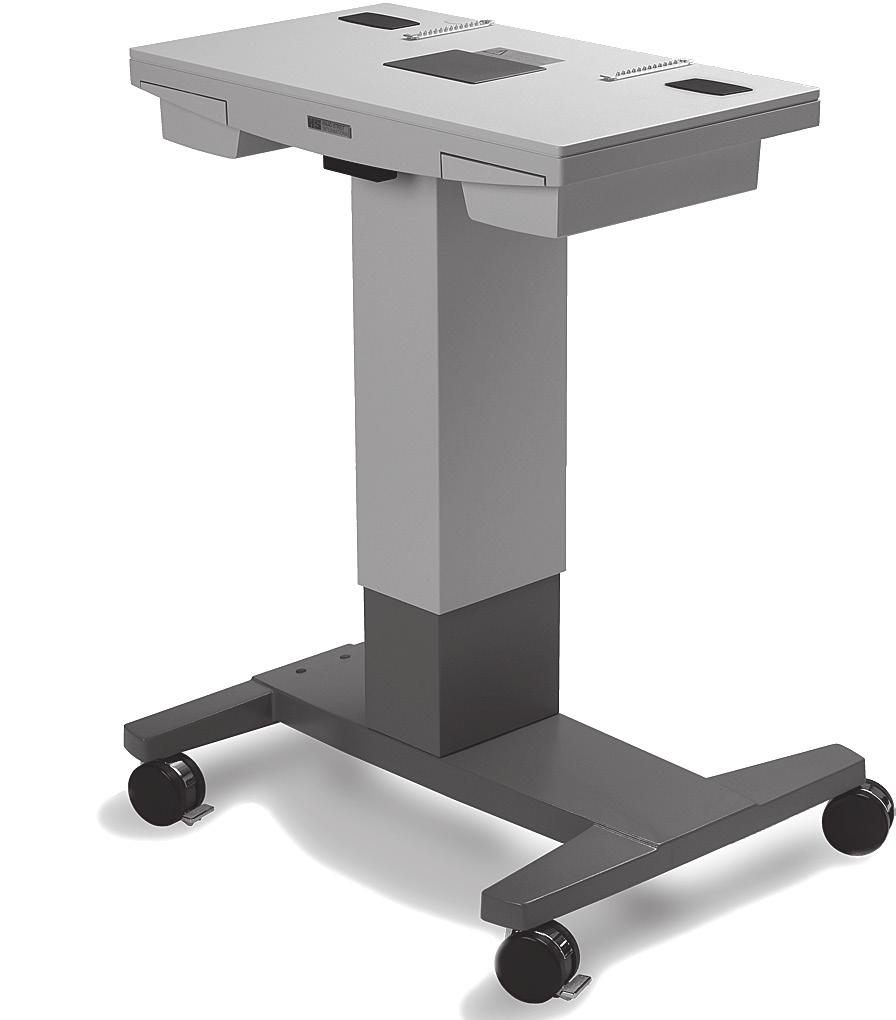

2 ORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY INSTRUKCJA UŻYTKOWANIA Stół instrumentowy HSM 901 M/E1 10. wydanie / Wstęp Dziękujemy za wybór stołu instrumentowego firmy HAAG-STREIT. Dokładne przestrzeganie zasad określonych w niniejszej instrukcji użytkowania zapewni niezawne i bezproblemowe korzystanie z naszego pruktu. Przeznaczenie Stół instrumentowy HSM 901 stanowi pstawę dla instrumentów oftalmologicznych. Przeciwwskazania Nie są znane przeciwwskazania dla badań z użyciem tego urządzenia. Należy kierować się profesjonalną oceną i ostrożnością. Przed rozpoczęciem użytkowania pruktu uważnie przeczytać instrukcję użytkowania. Zawiera ona ważne informacje na temat bezpieczeństwa użytkownika i pacjenta. Spis treści 1. Bezpieczeństwo Zastosowania stołów instrumentowych Warunki otoczenia Wysyłka i rozpakowywanie Ostrzeżenia tyczące instalacji Obsługa, otoczenie Dezynfekcja Gwarancja oraz powiedzialność cywilna prucenta Symbole Wstęp Przegląd Montaż urządzenia i instalacja Transport HSM Na krótkich cinkach Na dłuższych cinkach Ustawianie siły pnoszenia (HSM 901/M) Część zasilająca urządzenia w stole instrumentowym Używanie urządzenia Obsługa HSM 901/M (manualny) HSM 901/E1 (elektryczny) Problemy z ustawianiem wysokości (HSM 901/E1) Wyłączanie stołu HSM 901/E Dane techniczne HSM 901/M (manualny) HSM 901/E1 (elektryczny) Wymiary IFU_HSM _pol.indd :52:09

3 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 9. Konserwacja Wymiana bezpieczników Czyszczenie...8 A. Datek... 8 A.1 Akcesoria...8 B. Przepisy prawa... 8 C. Klasyfikacja... 8 D. Utylizacja... 8 E. Uwzględnione normy... 8 F. Wskazówka i deklaracja prucenta tycząca kompatybilności elektromagnetycznej (EMC)... 9 F.1 Informacje ogólne...9 F.2 Emisje zakłóceń (tabela 1)...9 F.3 Odporność na zakłócenia (tabela 2)...10 F.4 Odporność na zakłócenia - urządzenia medyczne nieratujące życia (tabela 4)...11 F.5 Odległość separacji - urządzenia medyczne nieratujące życia (tabela 6) Bezpieczeństwo ZAKAZ! W razie zlekceważenia należy liczyć się ze szkami materialnymi i zagrożeniem dla użytkownika oraz pacjenta. Należy bezwzględnie przestrzegać ostrzeżeń w celu zapewnienia bezpiecznej eksploatacji stołu instrumentowego i wykluczenia zagrożeń dla użytkowników oraz pacjentów. WSKAZÓWKA! Ważne wskazówki, proszę uważnie przeczytać. 1.1 Zastosowania stołów instrumentowych Stół instrumentowy HSM 901 jest przeznaczony stosowania w gabinetach lekarskich, szpitalach i gabinetach optometrystów oraz optyków. 1.2 Warunki otoczenia Transport: Przechowywanie: Eksploatacja: Temperatura Ciśnienie powietrza Wilgotność względna Temperatura Ciśnienie powietrza Wilgotność względna Temperatura Ciśnienie powietrza Wilgotność względna 40 C 500 hpa 10% 10 C 700 hpa 10% +10 C 800 hpa 30% +70 C 1060 hpa 95% +55 C 1060 hpa 95% +35 C 1060 hpa 90% 1.3 Wysyłka i rozpakowywanie Przed rozpakowaniem stołu instrumentowego sprawdzić, czy opakowanie nosi ślady nieprawidłowego otwarcia lub uszkzenia. W przypadku stwierdzenia takich śladów powiamić spedytora realizującego stawę towaru. Stół instrumentowy rozpakować w obecności przedstawiciela spedytora. Sporządzić protokół tyczący ewentualnych uszkzonych części. Protokół wymaga ppisu zarówno użytkownika, jak i przedstawiciela spedytora Przed rozpakowaniem pozostawić stół instrumentowy na kilka gzin w opakowaniu (kondensacja) IFU_HSM _pol.indd :52:09

4 ORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY Po rozpakowaniu sprawdzić stół instrumentowy p kątem uszkzeń. Wadliwe stoły instrumentowe esłać w powiednim opakowaniu. 1.4 Ostrzeżenia tyczące instalacji ZAKAZ! Elektrycznych stołów instrumentowych nie wolno użytkować w obszarach zagrożonych wybuchem, w których znajdują się lotne rozpuszczalniki (alkohol, benzyna itp.) oraz palne śrki znieczulające. Tego urządzenia nie wolno myfikować bez zgy prucenta. Instalację, naprawy i myfikacje może przeprowadzać wyłącznie powiednio wykwalifikowany i przeszkolony personel. Płączania innych urządzeń gniazda urządzeniowego (9) należy konywać z uwzględnieniem normy EN Urządzenie należy ustawić w sposób umożliwiający w każdej chwili łączenie go sieci elektrycznej. 1.5 Obsługa, otoczenie W celu wykluczenia niebezpieczeństwa porażenia prądem elektrycznym urządzenie musi być płączane sieci elektrycznej z przewem ochronnym. WSKAZÓWKA! Odłączanie urządzenia sieci elektrycznej następuje przez łączenie wtyczki gniazda sieciowego. Urządzenie może obsługiwać wyłącznie wykwalifikowany i przeszkolony personel. Za wyszkolenie personelu powiada użytkownik. 1.6 Dezynfekcja WSKAZÓWKA! Stoły instrumentowe HAAG STREIT nie wymagają dezynfekcji. Szczegółowe informacje na temat czyszczenia zostały zamieszczone w rozdziale "Konserwacja". 1.7 Gwarancja oraz powiedzialność cywilna prucenta Prukt należy użytkować zgnie ze wskazówkami zawartymi w rozdziale 1. "Bezpieczeństwo". Nieprawidłowa obsługa pruktu może prowadzić jego uszkzenia. Powuje ona utratę wszelkich uprawnień gwarancyjnych. Dalsze użytkowanie uszkzonego wskutek nieprawidłowej obsługi pruktu może prowadzić uszczerbku na zdrowiu. W takim przypadku prucent nie ponosi powiedzialności. 1.8 Symbole Uważnie przeczytać instrukcję obsługi Europejska deklaracja zgności Przed otwarciem urządzenia łączyć wtyczkę gniazda sieciowego. Prucent Prąd przemienny Numer referencyjny HS 2. Wstęp 2.1 Przegląd 1. Blat "Workstation" 2. Blat "Imaging" 3. Blat "Standard" 4. Prawa szuflada 5. Lewa szuflada (bez zasilacza) Ogólne ostrzeżenie: Przeczytać kumentację towarzyszącą Wskazówka tycząca usuwania i utylizacji. Patrz rozdział D. "Utylizacja". Znak kontrolny CSA akceptowany w USA Rok prukcji Numer seryjny 7. Obuwa 8. Noga stołu 9. Gniaz urządzeniowe płączania urządzeń 10. Tabliczka znamionowa 6. Uchwyt regulacyjny (typ M) albo prze-11łącznik (typ E) patrz rozdział "Ob- 12. Kabel sieciowy Bezpieczniki sługa" 13. Tylne kółka z hamulcami 4 13-IFU_HSM _pol.indd :52:10

5 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK Transport HSM 901 Przed transportem należy zdjąć wszystkie przyrządy używane na stole Montaż urządzenia i instalacja Sprawdzić: zamocowanie elementów łączących akcesoriów (połączenia śrubowe, szybkozłącza) Na krótkich cinkach Zwolnić hamulce po stronie pacjenta i przemieścić stół w żądane miejsce. Zwrócić uwagę na długość przewu! W żądanym miejscu zablokować hamulce. 4.2 Na dłuższych cinkach Ustawić blat w najniższym położeniu i łączyć kabel sieciowy sieci. Zwolnić hamulce po stronie pacjenta i przemieścić stół w żądane miejsce. Zwrócić uwagę na nierówności płogi, takie jak progi itp.! W żądanym miejscu zablokować hamulce. 4.3 Ustawianie siły pnoszenia (HSM 901/M) WSKAZÓWKA! Siła pnoszenia stołu HSM 901/M (manualnego) jest już prawidłowo ustawiona w momencie stawy z instrumentem HAAG STREIT. 1. Ustawić instrument na stole instrumentowym. 2. Po uruchomieniu uchwytu regulacyjnego blat stołu przemieszcza się a) lekko góry: prawidłowo b) znacznie góry: instrument jest lżejszy niż przewidziany w wyposażeniu pstawowym c) na dół: instrument jest cięższy niż przewidziany w wyposażeniu pstawowym 3. W przypadkach 2b) albo 2c) należy na nowo ustawić siłę pnoszenia. 20 WSKAZÓWKA! Stół instrumentowy HSM 901 jest starczany w stanie zmontowanym IFU_HSM _pol.indd :52:10

6 ORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY Ponowne ustawianie siły pnoszenia 1. Pnieść stół instrumentowy najwyższego poziomu. 2. Poluzować cztery śruby z łbem płaskim (21), przytrzymać obuwę i ostrożnie postawić u łu na nze stołu. 3. Włożyć klucz czopowy w gniaz śruby regulacyjnej w stojaku sprężynowym (20). 4. Blat stołu przesuwa się znacznie góry (przypadek 2b). Zmniejszyć siłę pnoszenia przez obrócenie klucza czopowego w kierunku przeciwnym kierunku ruchu wskazówek zegara. 5. Blat stołu przesuwa się znacznie na dół (przypadek 2c). Zwiększyć siłę pno-szenia przez obrócenie klucza czopowego w kierunku ruchu wskazówek zegara. 6. Siła pnoszenia jest ustawiona prawidłowo, gdy po uruchomieniu uchwytu regulacyjnego blat stołu przesuwa się lekko góry. 7. Przed ponownym założeniem obuwy należy skompensować jej ciężar własny przez obrócenie klucza czopowego o 13 obrotów w kierunku ruchu wskazówek zegara. 8. Ponownie zamontować obuwę. 4.4 Część zasilająca urządzenia w stole instrumentowym WSKAZÓWKA! Należy przestrzegać instrukcji użytkowania powiedniej części zasilającej urządzenia HAAG STREIT! 5. Używanie urządzenia Po płączeniu stołu instrumentowego HAAG STREIT HSM 901 sieci elektrycznej jest on gotowy użycia. 6. Obsługa 6.1 HSM 901/M (manualny) Stół HSM 901/M (manualny) jest wyposażony w mechaniczny stojak sprężynowy, który można stosowywać ciężaru stołu instrumentowego i ciężaru instrumentu znajdującego się na stole instrumentowym. Do regulacji wysokości służy uchwyt regulacyjny w spniej części stołu. Naciśnięcie uchwytu regulacyjnego zwalnia blokadę, po czym można ustawić wysokość stołu. Po zwolnieniu uchwytu regulacyjnego nastawnik wysokości zostaje zablokowany. Wysokość ustawiać tylko przy założonym instrumencie. Musi być prawidłowo ustawiona siła pnoszenia (patrz rozdział 3.1 "Ustawianie siły pnoszenia"). 6.2 HSM 901/E1 (elektryczny) Stół elektryczny HSM 901 jest wyposażony w uruchamianą elektrycznie kolumnę. Do ustawiania wysokości służy przełącznik zamontowany na spniej stronie wanienki stołu. Naciskać go w prawo, aby pnosić blat stołu, albo w lewo, aby opuszczać blat stołu. WSKAZÓWKA! Pczas jednokrotnego ustawiania kolumnę elektryczną przemieszczać przez maksymalnie 60 sekund. Typ M Elektryczny 6.3 Problemy z ustawianiem wysokości (HSM 901/E1) Zadziałał bezpiecznik termiczny: zaczekać 30 minut, spróbować ponownie. Sprawdzić, czy przewód sieciowy jest prawidłowo płączony. Sprawdzić bezpieczniki, patrz rozdział "Wymiana bezpieczników". 7. Wyłączanie stołu HSM 901/E1 Odłączyć stół instrumentowy HSM 901 sieci elektrycznej przez łączenie wtyczki gniazda. 8. Dane techniczne Oznaczenie typu - patrz tabliczka znamionowa (10) IFU_HSM _pol.indd :52:10

7 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK 8.1 HSM 901/M (manualny) Siła minimalna: 5 kg Udźwig użyteczny: 60 kg / patrz rysunek Wysokość minimalna: 710 mm Wysokość maksymalna: 870 mm Skok całkowity: 160 mm Rolki: 4 Hamulce: 2 Napięcie: V~ Częstotliwość: Hz Moc przyłączowa: 10 A Gniaz sieci pomocniczej: 10 A / V~ Ciężar: 40,7 kg Bezpieczniki: T10 AH, 250 V nr części HS HSM 901/E1 (elektryczny) Udźwig użyteczny: 60 kg / patrz rysunek Wysokość minimalna: 724 mm Wysokość maksymalna: 924 mm Skok całkowity: 200 mm Rolki: 4 Hamulce: 2 Napięcie: 230 V Maks. zużycie prądu: 2300 VA Częstotliwość: 50 Hz Moc przyłączowa: 10 A Gniaz sieci pomocniczej: 10 A / 230 V~ Szybkość pnoszenia i opuszczania: 10 mm/s przy 50 Hz Ciężar: 33 kg Bezpieczniki: T10 AH, 250 V nr części HS Wymiary Stół instrumentowy HSM 901 Standard (manualny/ elektryczny) Blat stołu: Dł. 660 mm Szer. 380 mm Powierzchnia pstawowa: Szer. 660 Dł. 560 mm mm Stół instrumentowy HSM 901 Workstation (manualny/ elektryczny) Blat stołu: Dł mm Szer mm Powierzchnia pstawowa: Szer. 660 Dł. 560 mm mm Stół instrumentowy HSM 901 Imaging (manualny/elektryczny) Blat stołu: Dł mm Szer. 563 / 390 mm Powierzchnia pstawowa: Szer. 660 Dł. 560 mm mm (A) (A) (A) 10 kg 10 kg 10 kg 9. Konserwacja Stoły instrumentowe HAAG-STREIT są praktycznie bezkonserwacyjne i wymagają w celu zapewnienia długotrwałej i niezawnej pracy jedynie minimalnej pielęgnacji. Zalecamy jednak przeprowadzanie konserwacji stołów przez technika serwisowego firmy HAAG STREIT co trzy lata. Firma HAAG-STREIT lub jej lokalne przedstawicielstwo chętnie udzielają szczegółowych informacji w tym zakresie IFU_HSM _pol.indd :52:13

8 ORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY 9.1 Wymiana bezpieczników Wyciągnąć przewód sieciowy (23) Wyciągnąć muł wsuwany (24) Wymienić bezpieczniki (25) Wsunąć muł wsuwany Płączyć przewód Dozwolone jest używanie wyłącznie bezpieczników wymienionych w powiedniej tabeli w rozdziale "Dane techniczne" Czyszczenie Wystarczającym sposobem czyszczenia jest wycieranie stołu instrumentowego suchą, miękką ściereczką. Datkowo stół instrumentowy można myć niepozostawiającą włókien ściereczką lekko zwilżoną wą z łagnym mydłem. Unikać stosowania cieczy. W żadnym przypadku nie stosować rozpuszczalników, alkoholu ani śrków żrących lub ściernych. A. Datek A.1 Akcesoria Kabel sieciowy CH: Długość: 2500 mm Kabel sieciowy USA: Długość: 3100 mm Kabel sieciowy USA: Długość: 760 mm B. Przepisy prawa Firma HAAG-STREIT AG posiada system zarządzania jakością zgny z EN ISO Stoły instrumentowe zostały skonstruowane z uwzględnieniem wymogów norm EN , EN i EN Prukcja, kontrola, instalacja, konserwacja i naprawa bywają się z uwzględnieniem międzynarowych przepisów. Przy łączeniu różnych medycznych i/lub niemedycznych urządzeń elektrycznych należy uwzględniać normę EN Znak CE potwierdza zgność stołów instrumentowych z dyrektywą 93/42/WE (Załącznik II). Kopię deklaracji zgności dla tego urządzenia oraz wytyczne EMC (wytyczne z zakresu kompatybilności elektromagnetycznej) można w każdej chwili otrzymać na żądanie firmy HAAG-STREIT. Należy przestrzegać ustawowych przepisów o zapobieganiu wypadkom. C. Klasyfikacja EN Stół instrumentowy zgny z klasą bezpieczeństwa I. Rzaj eksploatacji: przerywana (włączony 1 minutę / wyłączony 30 minut) Dyrektywa CE 93/42/WE Klasa I D. Utylizacja Urządzenia elektryczne i elektroniczne należy utylizować dzielne padów mowych! To urządzenie wprowadzono obrotu po r. Utylizacja za pośrednictwem lokalnych punktów zbiórki lub przedstawiciela HAAG-STREIT. E. Uwzględnione normy EN ISO EN EN EN IFU_HSM _pol.indd :52:14

9 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK F. Wskazówka i deklaracja prucenta tycząca kompatybilności elektromagnetycznej (EMC) F.1 Informacje ogólne Stoły instrumentowe HAAG-STREIT spełniają wymagania kompatybilności elektromagnetycznej zgnie z normą EN Urządzenia są skonstruowane tak, że emitowane przez nie zakłócenia elektromagnetyczne zostały ograniczone na tyle, by nie chziło zakłóceń innych urządzeń, pczas gdy samo urządzenie wykazuje stateczną porność na zakłócenia elektromagnetyczne. Elektryczne urządzenia i systemy medyczne plegają szczególnym wymogom z zakresu kompatybilności elektromagnetycznej i należy je instalować zgnie z wytycznymi EMC załączonymi niniejszej instrukcji. Przenośne oraz mobilne wysokoczęstotliwościowe urządzenia telekomunikacyjne mogą wpływać na elektryczne urządzenia medyczne. Płączenie innych urządzeń tego samego gniazda sieciowego może zmniejszyć bezpieczeństwo działania systemu. Inne urządzenia należy płączać z uwzględnieniem normy EN F.2 Emisje zakłóceń (tabela 1) Wytyczne i deklaracja zgności elektromagnetycznej emisje zakłóceń elektromagnetycznych Ten prukt jest przystosowany eksploatacji w opisanym niżej śrowisku elektromagnetycznym. Nabywca lub użytkownik pruktu powinien zapewnić jego stosowanie w takim śrowisku. Pomiary emisji zakłóceń Zgność Śrowisko elektromagnetyczne zasady Emisje zakłóceń wysokoczęstotliwościowych według CISPR11 Emisje zakłóceń wysokoczęstotliwościowych według CISPR11 Generowanie zakłóceń napięcia / migotania wg normy EN Grupa 1 Klasa B Wymagania spełnione Ten prukt wykorzystuje energię o wysokiej częstotliwości (HF) wyłącznie w zakresie swoich funkcji wewnętrznych. Jego emisje wysokiej częstotliwości są w związku z tym bardzo niewielkie; wywoływanie zakłóceń znajdujących się w sąsiedztwie urządzeń jest nieprawpobne. Ten prukt jest przeznaczony eksploatacji we wszystkich obiektach włącznie z obiektami mieszkalnymi oraz obiektami, które są bezpośrednio przyłączone publicznej sieci elektroenergetycznej, zasilającej również budynki wykorzystywane celów mieszkalnych IFU_HSM _pol.indd :52:14

10 ORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY F.3 Odporność na zakłócenia (tabela 2) Wytyczne i deklaracja zgności elektromagnetycznej porność na zakłócenia elektromagnetyczne Ten prukt jest przystosowany eksploatacji w opisanym niżej śrowisku elektromagnetycznym. Nabywca lub użytkownik pruktu powinien zapewnić jego stosowanie w takim śrowisku. Badanie porności na zakłócenia Poziom kontrolny EN Poziom zgności Śrowisko elektromagnetyczne zasady Uziemianie wyławań statycznych (ESD) wg normy EN Szybkie przejściowe zakłócenia elektryczne / impulsy wg normy EN Udary napięcia zgnie z EN Napięcia przepięcia łączeniowe, krótkie załamania i wahania napięcia zasilającego wg normy EN ± 6 kv przy wyławaniu kontaktowym ± 8 kv przy wyławaniu powietrznym ± 6 kv przy wyławaniu kontaktowym ± 8 kv przy wyławaniu powietrznym Płogi powinny być wykonane z drewna lub betonu albo wyłożone płytami ceramicznymi. Jeśli płoga jest pokryta materiałem syntetycznym, względna wilgotność powietrza musi wynosić co najmniej 30%. ± 2 kv dla przewów sieciowych ± 2 kv dla przewów sieciowych Jakość zasilania napięciem powinna powiadać typowemu otoczeniu gosparczemu lub szpitalnemu. ± 1 kv przy napięciu przeciwzwrotnym ± 2 kv przy napięciu równoległym < 5% (> 95% spadku wartości ) przez 1/2 cyklu < 40% (> 60% spadku wartości ) przez 5 cykli < 70% (> 30% spadku wartości ) przez 25 cykli < 5% (> 95% spadku wartości ) przez 5 s ± 1 kv przy napięciu przeciwzwrotnym ± 2 kv przy napięciu równoległym < 5% (> 95% spadku wartości ) przez 1/2 cyklu < 40% (> 60% spadku wartości ) przez 5 cykli < 70% (> 30% spadku wartości ) przez 25 cykli < 5% (> 95% spadku wartości ) przez 5 s UWAGA: Parametr = to napięcie sieci elektrycznej przed wystąpieniem poziomu kontrolnego. Jakość zasilania napięciem powinna powiadać typowemu otoczeniu gosparczemu lub szpitalnemu. Jakość zasilania napięciem powinna powiadać typowemu otoczeniu gosparczemu lub szpitalnemu. Jeśli użytkownik pruktu wymaga jego działania także w przypadku przerwy w zasilaniu, prukt należy włączyć awaryjnego układu zasilania lub zasilać z akumulatora IFU_HSM _pol.indd :52:14

11 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK F.4 Odporność na zakłócenia - urządzenia medyczne nieratujące życia (tabela 4) Wytyczne i deklaracja zgności elektromagnetycznej porność na zakłócenia elektromagnetyczne Ten prukt jest przystosowany eksploatacji w opisanym niżej śrowisku elektromagnetycznym. Nabywca lub użytkownik pruktu powinien zapewnić jego stosowanie w takim śrowisku. Śrowisko elektromagnetyczne zasady Přenosné a mobilní radiostanice se nesmí používat v menší blízkosti výrobku včetně vedení, než je poručená ochranná vzdálenost, vypočítaná dle rovnice pro příslušný vysílací kmitočet. Badanie porności na zakłócenia Poziom kontrolny EN Poziom zgności Zalecana ległość (c) : Przewzone zakłócenia o wysokiej częstotliwości wg normy EN Emitowane bezprzewowo zakłócenia o wysokiej częstotliwości wg normy EN Veff 150 khz 80 MHz 3 V/m 80 MHz 2.5 GHz 3 Veff D = V/m D = MHz 800 MHz D = MHz 2.5 GHz gdzie P oznacza moc wyjściową znamionową nadajnika w watach (W) zgnie z informacjami prucenta nadajnika, a D oznacza zalecaną ległość separacji w metrach (m). Natężenie pola stacjonarnych nadajników radiowych musi być zgnie z pomiarem lokalnym (a) powinno być dla każdego zakresu częstotliwości mniejsze poziomu zgności (b). Zakłócenia mogą występować w pobliżu urządzeń oznaczonych następującym symbolem: UWAGA 1: Przy 80 MHz i 800 MHz obowiązuje wyższa z wartości. UWAGA 2: Niniejsze zalecenia mogą nie mieć zastosowania we wszystkich sytuacjach. Na propagację fal elektromagnetycznych mają wpływ absorpcje i bicia budynków, przedmiotów i ludzi. a. Nie jest możliwe kładne teoretyczne obliczenie natężeń pól elektromagnetycznych pochzących nadajników stacjonarnych, takich jak stacje bazowe telefonów bezprzewowych, przenośnych radiostacji, nadajników amatorskich, rozgłośni radiowych pracujących na falach ultrakrótkich i długich-średnich oraz rozgłośni telewizyjnych. W celu określenia śrowiska elektromagnetycznego wynikającego z działania stacjonarnych nadajników wysokoczęstotliwościowych należy przeprowadzić pomiary w terenie. Jeżeli zmierzone natężenie pola elektromagnetycznego w miejscu, w którym jest używany prukt przekracza poziom zgności, należy w każdym miejscu użytkowania kontrolować, czy prukt działa prawidłowo. Jeżeli zostanie zaobserwowane nieprawidłowe funkcjonowanie, mogą być konieczne datkowe b. c. działania, takie jak zmiana orientacji lub zmiana miejsca ustawienia pruktu. W przypadku zakresu częstotliwości ponad 150 khz 80 MHz natężenie pola powinno być mniejsze 3 V/m. Ewentualne krótsze ległości poza pasmami ISM nie powują zwiększenia poziomu stosowalności w tej tabeli IFU_HSM _pol.indd :52:14

12 ORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY F.5 Odległość separacji - urządzenia medyczne nieratujące życia (tabela 6) Zalecane ległości tego urządzenia przenośnych i mobilnych urządzeń telekomunikacyjnych o wysokiej częstotliwości. Ten prukt jest przystosowany eksploatacji w śrowisku elektromagnetycznym, w którym emitowane bezprzewowo zakłócenia o wysokiej częstotliwości są kontrolowane. Nabywca lub użytkownik tego pruktu może zapobiegać zakłóceniom elektromagnetycznym, zachowując minimalną ległość między przenośnymi i mobilnymi wysokoczęstotliwościowymi urządzeniami telekomunikacyjnymi (emiterami zakłóceń) a pruktem, zgnie z poniższymi zaleceniami w zależności maksymalnej mocy wyjściowej urządzeń telekomunikacyjnych. Odległość zależna częstotliwości nadajnika (m) Moc znamionowa nadajnika (W) 150 khz 80 MHz D = MHz 800 MHz D = MHz 2.5 GHz D = W przypadku nadajników, których znamionowa moc wyjściowa nie została ujęta w powyższej tabeli, stęp D w metrach (m) można określić przy zastosowaniu równania, które należy danej kolumny, przy czym P to znamionowa moc wyjściowa nadajnika w watach (W) zgnie z informacjami prucenta nadajnika. UWAGA 1: Przy 80 MHz i 800 MHz obowiązuje wyższa z wartości. UWAGA 2: Do obliczania ległości nadajników emitujących sygnał w paśmie częstotliwości 80 MHz 2.5 GHz użyto datkowego współczynnika 10 / 3 w celu zmniejszenia prawpobieństwa spowowania zakłócenia przez przenośne urządzenie telekomunikacyjne wniesione nieumyślnie obszaru przebywania pacjenta. UWAGA 3: Niniejsze zalecenia mogą nie mieć zastosowania we wszystkich sytuacjach. Na propagację fal elektromagnetycznych mają wpływ absorpcje i bicia budynków, przedmiotów i ludzi IFU_HSM _pol.indd :52:14

13 ČESKY БЪЛГАРСКИ MAGYAR POLSKI HRVATSKI ΕΛΛΗΝΙΚΗ SUOMI DANSK NORSK IFU_HSM _pol.indd :52:15

14 ORSK DANSK SUOMI ΕΛΛΗΝΙΚΗ HRVATSKI POLSKI MAGYAR БЪЛГАРСКИ ČESKY W przypadku datkowych pytań proszę się skontaktować z przedstawicielem firmy HAAG-STREIT p adresem: Tylko stół instrumentowy HSM 901/M: C US PRODUCTS CERTIFIED FOR BOTH THE U.S AND CANADIAN MARKETS, TO THE APPLI- CABLE U.S. AND CANADIAN STANDARDS 1250 Prucent: HAAG-STREIT AG Gartenstadtstrasse Koeniz, Switzerland Phone Fax info@haag-streit.com Internet IFU_HSM _pol.indd :52:15
