1 FK 76 CS Stacja filtrujaco - regulacyjna z plukaniem wstecznym Karta katalogowa Zastosowanie Stacja filtrujaco-regulacyjna FK 76 CS sklada sie z filtra z plukaniem wstecznym i regulatora cisnienia. Zapewnia ona ciagly doplyw przefiltrowanej wody. Filtr drobnosiatkowy zatrzymuje ciala obce jak na przyklad drobiny rdzy, strzepki konopi, ziarna piasku. Regulator cisnienia zabezpiecza instalacje przed zbyt wysokim cisnieniem i ogranicza zuzycie wody. Wszystkie elementy urzadzenia spelniaja wymagania aktualnych norm DIN/DVGW. Stacja FK 76 CS stosowana jest zwlaszcza przy modernizacjach instalacji, w których wymieniane sa filtry. Dzieki obrotowemu przylaczu mozliwe jest montowanie stacji na rurze poziomej lub pionowej. Konstrukcja Stacja FK 76CS sklada sie z: Obudowy z manometrem Kolpaka sprezyny z pokretlem i skala Wkladu zaworu z membrana i gniazdem zaworu Filtra drobnosiatkowego z przezroczysta obudowa Obrotowego przylacza z uszczelka i srubami mocujacymi Krócców gwintowanych Zaworu kulowego z oslona spustu Klucza oczkowego do kolpaka sprezyny i obudowy filtra Materialy Korpus i przylacza z mosiadzu Kolpak sprezyny i wklad zaworowy z wysokiej jakosci materialu syntetycznego Wklad filtracyjny ze stali nierdzewnej Obudowa filtra z czerwonego mosiadzu lub z odpornego na uderzenia, przezroczystego materialu syntetycznego Przylacze obrotowe z czerwonego mosiadzu Membrana z wzmacnianego wlóknami kauczuku nitrylowego (NBR) Uszczelki z kauczuku nitrylowego (NBR) Wlasciwosci Testy wyrobu wg standardów europejskich Zawór z odciazonym gniazdem Przefiltrowana woda jest dostarczana nawet podczas plukania wstecznego Opatentowany system plukania wstecznego jest skuteczny i pozwala oczyscic wklad filtrujacy niewielka iloscia wody Specjalny pierscien nastawczy pokazuje kiedy nalezy przeprowadzic kolejne plukanie Mozliwe jest podlaczenie automatu do plukania wstecznego Przezroczysta obudowa z odpornego na uderzenia materialu syntetycznego pozwala w prosty sposób kontrolowac stopien zanieczyszczenia wkladu Zmiany cisnienia wejsciowego nie maja wplywu na cisnienie wyjsciowe Wklady filtrujace i zaworowe sa w pelni wymienne - konserwacja i naprawy bez koniecznosci demontazu urzadzenia Zakres zastosowan Czynnik Woda Cisnienie wejsciowe Maksymalnie 16.0 bar dla przezroczystej obudowy filtra Maksymalnie 25.0 bar dla obudowy filtra z czerwonego mosiadzu Cisnienie wyjsciowe 1.5 do 6.0 bar (Ustawione przez producenta na 4.0 bar) Dane techniczne Pozycja montazowa Pozioma lub pionowa, komora filtrujaca do dolu Temperatura robocza Maksymalnie 40 C dla przezroczystej obudowy filtra Maksymalnie 70 C dla obudowy filtra z czerwonego mosiadzu Cisnienie robocze Minimum 1.5 bar Srednice przylaczy: ", 1, 1 1 / 4 " Siatka filtracyjna 100µm 25

2 Zasada dzialania Stacja filtrujaco-regulacyjna FK 76 CS sklada sie z filtra z plukaniem wstecznym i regulatora cisnienia. Strumien wody przeplukujacy filtr ma kierunek przeciwny do kierunku przeplywu podczas normalnej pracy filtra (proces plukania - reczne otwarcie zaworu spustowego). Pozwala to na skuteczne zrzucenie do scieku zanieczyszczen mechanicznych osadzonych na siatce filtracyjnej. Zintegrowany regulator cisnienia dziala na zasadzie równowagi sil - sila oddzialywujaca na membrane równowazona jest przez sile sprezyny nastawnej. Wartosc cisnienia wejsciowego nie ma wplywu na otwieranie lub zamykanie zaworu i z tego powodu zmiany cisnienia wejsciowego nie maja wplywu na cisnienie wyjsciowe. Przy zamknietych wszystkich odbiorach zawór regulacyjny zamyka sie tak, ze wartosc cisnienia w zamknietej czesci instalacji jest równa wartosci zadanej na pokretle. Wielkosci przylaczy R " 1" 1 1 / 4 " Wielkosc nominalna DN Ciezar ok. (kg) Wymiary (mm) L T t H h D Szczytowy przeplyw (m 3 /h) zgodn. z norm. DIN 1988, cz. 5 Instalacje domowe Instalacje przemyslowe Wartosc k vs Oznaczenie: FK 76 CS -... AA = wielkosc przylacza R przylacza gwintowane dokladnosc filtrowania 100µm * * mozliwosc wymiany wkladu filtracyjnego jako czesci zamiennej Akcesoria Z 11 S Automat do plukania wstecznego Do automatycznego czyszczenia filtra w ustalonych okresach czasu ZR 10 K Dwustronny klucz oczkowy Do zdejmowania obudowy filtra i kolpaka sprezyny Z 11 S FT 09 RS FT 09 RS Obudowa filtra z czerwonego mosiadzu Dla temperatur do 70 C, dla cisnien roboczych do 25.0 bar RV 277 VST 06 A RV 277 Wejsciowy zawór zwrotny Rozmiary R ", R 1, R 1 1 / 4 " ZR 10 K VST 06 B VST 06 Przylacza Z koncówkami gwintowanymi lub do lutowania A = z koncówka gwintowana B = z koncówka do lutowania 26

3 Przyklad instalacji Zasady instalacji Instalacja pozioma z obudowa filtra skierowana ku dolowi Polozenie takie zapewnia najwieksza efektywnosc filtrowania Zamontowanie zaworów odcinajacych po obydwu stronach wodomierza Umozliwia to ciagly Zapewnienie dostepu do urzadzenia Tak by manometr byl dobrze widoczny Przy przezroczystej obudowie filtra mozna latwo okreslic stopien zanieczyszczenia siatki filtracyjnej Ulatwia konserwacje i kontrole Montaz bezposrednio za wodomierzem Zgodnie z DIN 1988, Czesc 2 Typowe zastosowania Stacja filtrujaco-regulacyjna FK 76 CS moze byc montowana we wszystkich miejscach, w których zalecane jest stosowanie filtrów, regulatorów cisnienia lub kombinacji tych urzadzen. Sprawdza sie zwlaszcza we wszystkich typach instalacji domowych, pozwalajac zachowac zgodnosc z obowiazujacymi normami oraz w wybranych zastosowaniach przemyslowych. Stacja FK 76 CS jest instalowana: W istniejacej instalacji (rury metalowe, plastikowe lub miedziane) Do zabudowy poziomej i pionowej w instalacji W miejscach o ograniczonym dostepie np. przy malej odleglosci od muru W celu zapewnienia niskiego poziomu halasu, gdy cisnienie statyczne w punktach poboru przekracza 5.0 bar Gdy cisnienie statyczne przekracza maksymalne, dopuszczalne cisnienie w instalacji Gdy nalezy unikac zmian cisnienia w instalacji Wykres wartosci k vs Przeplyw V Spadek cisnienia 27

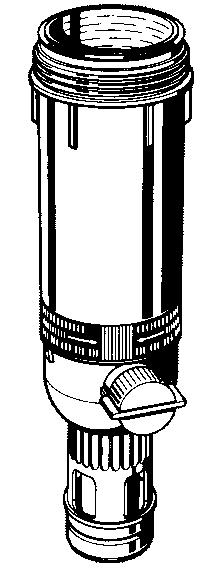

4 Czesci zamienne dla stacji FK 76 CS (od 19) Opis 1 Kompletny kolpak sprezyny (ze skala) Nominalne Nr czesci wielkosci " Kompletny wklad zaworu " D 06 FA - 1A (bez sitka) Zestaw uszczelek " (10 sztuk) 1" / 4 " Manometr 5 Uszczelnienie kolnierza " M 07 K - A10 " Kompletny wklad filtra Dokladnosc filtracji 100µm " AF 11 S - 1A Dokladnosc filtracji 20µm " AF 11 S - 1B Dokladnosc filtracji 50µm " AF 11 S - 1C Dokladnosc filtracji 200µm " AF 11 S - 1D Dokladnosc filtracji 300µm " AF 11 S - 1E Dokladnosc filtracji 500µm " AF 11 S - 1F 7 Zestaw pierscieni O-ring (10 sztuk) Przezroczysta obudowa filtra 9 Oslona spustu 10 Kompletny zawór kulowy " " KF 11 S - 1A " AA 76-1 / 2 A " KH 11S - 1A Honeywell Sp. z o. o. ul. Domaniewska 41, WARSZAWA (48)(22) ; Fax (48)(22) Komfort i oszczêdnoœæ 28
