Nowy system Centrix 2.0 wyznacza standardy w pomiarach, diagnostyce i lokalizacji uszkodzeń kabli elektroenergetycznych

Transkrypt

1 Nowy system Centrix 2.0 wyznacza standardy w pomiarach, diagnostyce i lokalizacji uszkodzeń kabli elektroenergetycznych Intuicyjna obsługa easygo za pośrednictwem ekranu dotykowego Diagnostyka kabli napięciem wolnozmiennym z uwzględnieniem metody symulacji zbocza sygnału sinusoidalnego 50 Hz Najwyższe standardy bezpieczeństwa dzięki zastosowaniu metody bezpiecznego rozładowania SafeDischarge Zdalna obsługa istotnych funkcji sytemu Detekcja przebicia w poszczególnych przewodach fazowych w pomiarach kabli trójfazowych Elektronika systemu zasilana z akumulatorów litowo jonowych

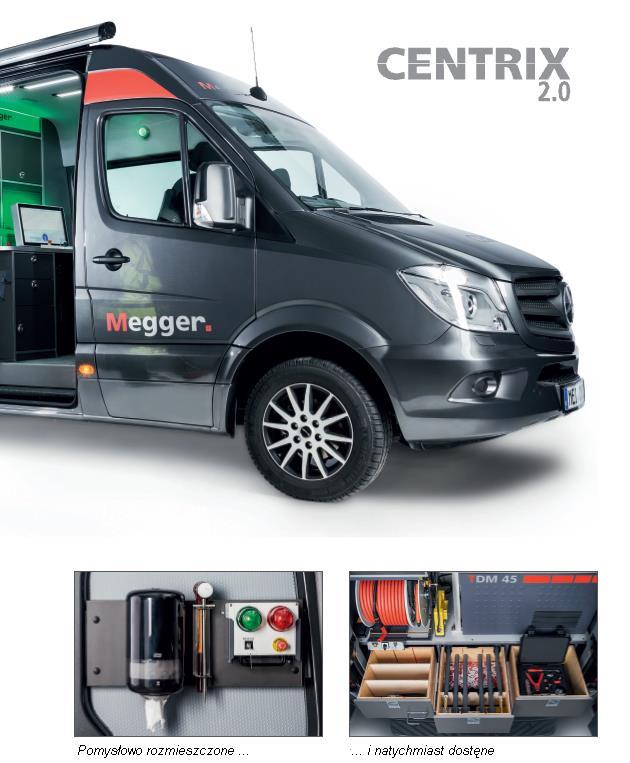

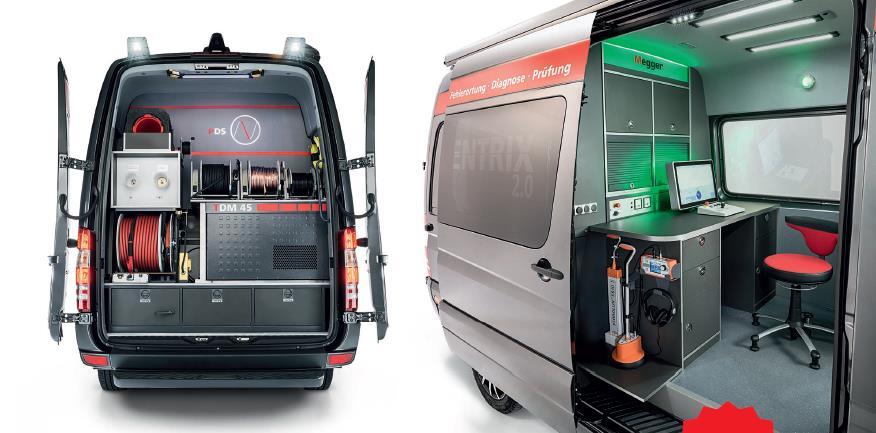

2 Centrix 2.0 najbardziej innowacyjny produkt firmy Megger Centrix 2.0 jest najnowocześniejszym i najpotężniejszym w branży systemem pomiarowo diagnostycznym przeznaczonym do zabudowy w pomiarowych wozach kablowych, pozwalającym na przeprowadzenie szybkiej, skutecznej i nieniszczącej lokalizacji uszkodzeń kabli elektroenergetycznych o napięciu znamionowym do 33 kv. Zastosowanie najnowszej generacji metod diagnostyki kabli z uwzględnieniem badań napięciem wolnozmiennym VLF umożliwia wykonanie zgodnych z normami pomiarów linii kablowych z jednoczesną diagnostyką wyładowań niezupełnych. W innowacyjnej koncepcji obsługi systemu Centrix 2.0 uwzględniono zarówno możliwość wykonywania automatycznych sekwencji pomiarowych jak też obsługę ręczną za pośrednictwem ekranu dotykowego i wielofunkcyjnego manipulatora JogDial. Prosta obsługa systemu pozwala na szybką lokalizację uszkodzeń, nawet w przypadku użytkowników posiadających mniejsze doświadczenie. System Centrix 2.0 dostępny jest w wersji jednofazowej albo trójfazowej.. 02 Centrix 2.0

3 10 istotnych zalet systemu Centrix 2.0 System Centrix 2.0 wyznacza nowe standardy w zakresie przyjaznej obsługi i możliwości pomiarowych: Sterowanie oparte na systemie operacyjnym Linux zapewniające maksymalną stabilność pracy i bezpieczeństwo danych Intuicyjna obsługa w trybie easygo z zastosowaniem ekranu dotykowego i wielofunkcyjnego manipulatora JogDial Możliwość korzystania przez mniej doświadczonych uzytkowników z procedur pomiarowych prowadzących krok po kroku 4 Automatyczna rejestracja danych pomiarowych i zapis w historycznej bazie danych 5 Zastosowanie oscylacyjnej metody lokalizacji wstępnej Decay Plus z podwójnym impulsem napięciowym do 80 kv 6 Zastosowanie metody ARM odbicia od łuku podczas dopalania uszkodzenia 7 8 Najwyższe standardy bezpieczeństwa wsparte techniką SafeDischarge - bezpiecznego rozładowania energii zgromadzonej w elementach systemu pomiarowego Diagnostyka WNZ przeprowadzana równocześnie z próbą napięciową wolnozmiennym napięciem prostokątnym kosinusoidalnym z symulacją zbocza sinusoidy 50 Hz lub napięciem wolnozmiennym o kształcie sinusoidalnym (VLF Sinus 0,1 Hz) 9 Zasilanie elektroniki systemu pomiarowego z akumulatorów litowo jonowych 10 Zdalna obsługa istotnych funkcji systemu w nieniszczącej lokalizacji uszkodzeń ` Centrix

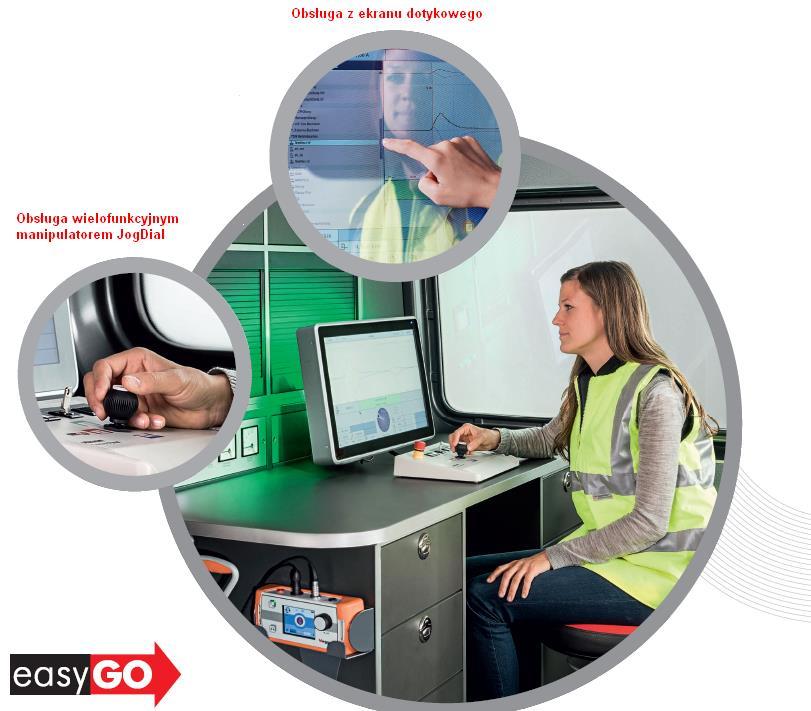

4 Prosta i przyjazna obsługa systemu pomiarowego System Centrix 2.0 obsługiwany jest za pośrednictwem ekranu dotykowego lub wielofunkcyjnego manipulatora JogDial. Komputer sterujący o dużej mocy obliczeniowej wyposażony jest w ekran dotykowy o przekątnej 21,5 cala, twardy dysk o pojemności odpowiadającej potrzebom użytkownika oraz zintegrowany układ przywracania systemu i odzyskiwania plików zapewniający bezpieczeństwo danych i stabilną pracę przez cały okres eksploatacji systemu pomiarowego. System operacyjny Linux nie wymaga żadnych czynności serwisowych jest odporny na wirusy, dzięki czemu nie ma potrzeby instalowania drogich aplikacji antywirusowych. Zbędne jest także okresowe przeprowadzanie defragmentacji dysku. W celu zachowania optymalnej stabilności i bezpieczeństwa, funkcje obsługowe systemu są oddzielone od aplikacji biurowych i systemu graficznej informacji przestrzennej (GIS). Aplikacje biurowe, mapy geodezyjne i bazy danych można wyświetlać na osobnym, opcjonalnym monitorze. 04 Centrix 2.0

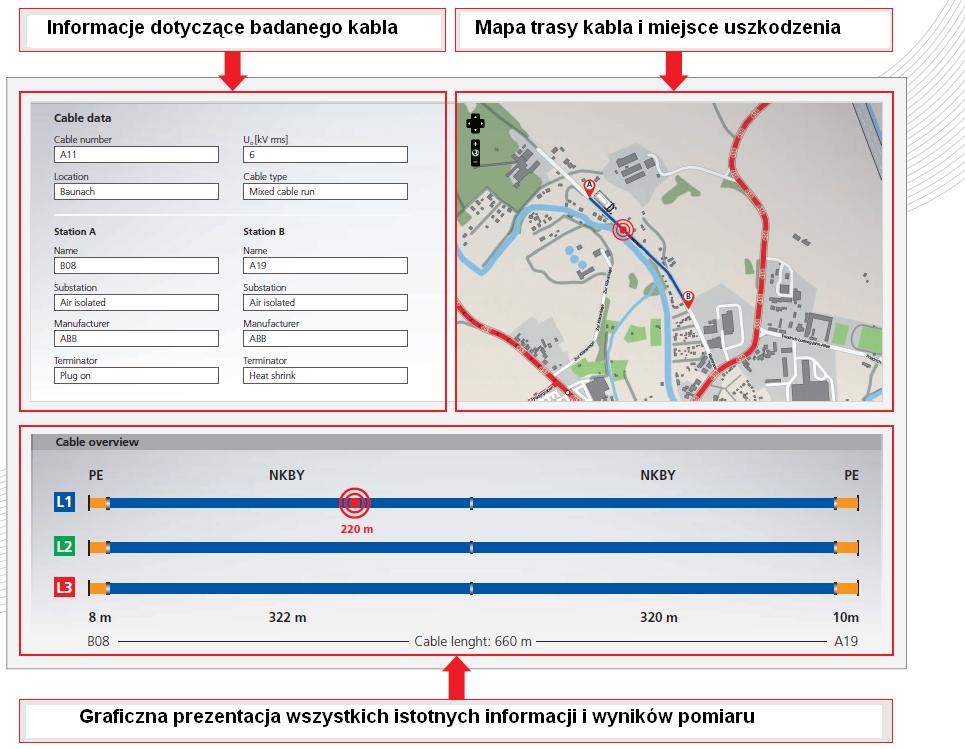

5 Centrix 2.0 myśli do przodu System na bieżąco podejmuje decyzje dotyczące optymalnych parametrów pomiarowych w poszczególnych trybach pracy. Każdy logicznie następujący krok procedury jest wybierany automatycznie przez system a rolą użytkownika jest jedynie potwierdzenie tego wyboru. W razie konieczności użytkownik może ręcznie doprecyzować parametry pomiaru. Dzięki ograniczeniu liczby elementów obsługowych do niezbędnego minimum uzyskano maksymalne uproszczenie obsługi, co pozwala nawet mniej doświadczonym użytkownikom lokalizować uszkodzenia w sposób szybki i precyzyjny. Automatyczna rejestracja danych Wszystkie wykonane pomiary są automatycznie zapisywane w bazie danych, co zapobiega utracie informacji. Wyniki pomiarów można uzupełnić komentarzem wprowadzanym z klawiatury ekranowej. Swobodnie definiowany układ wprowadzanych danych pozwala dostosować format danych wejściowych do wewnętrznego systemu informacji operatora sieci kablowych. Wyniki pomiarów można drukować natychmiast albo zapisać w formacie PDF na przenośnej pamięci typu pendrive podłączonej do portu USB. Do portu USB można też podłączyć zewnętrzną drukarkę. Centrix

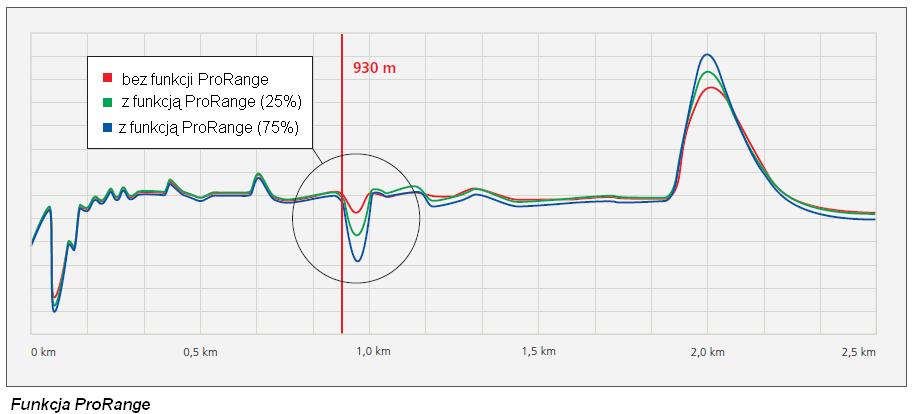

6 Inspirujące techniki pomiarowe Metody lokalizacji wstępnej Reflektometr Teleflex VX lokalizator impulsowy najwyższej światowej klasy o niezwykłych możliwościach pomiarowych, stosowany do lokalizacji wstępnej uszkodzeń. Parametry pomiaru określane są przez inteligentny algorytm, który samoczynnie: Wybiera zakres pomiarowy Wybiera wzmocnienie impulsu Mierzy odległość do końca kabla Mierzy odległość do miejsca uszkodzenia Funkcja ProRange Funkcja ProRange automatycznie reguluje wzmocnienie impulsu odbitego w zależności od odległości do uszkodzenia, co pozwala na skuteczniejszą lokalizację odległych zaburzeń impedancji falowej toru i zakończeń kabli. Ta nowo wprowadzona funkcja jest szczególnie użyteczna w badaniach kabli cechujących się dużą tłumiennością, co ma miejsce w przypadku długich linii kablowych z licznymi mufami rozgałęźnymi i kabli zawilgoconych. Bezpośrednia lokalizacja wstępna metodą reflektometryczną niskonapięciową Zwarcia o małej rezystancji przejścia, pełne przerwy w obwodzie i odległy koniec kabla można zlokalizować bezpośrednio reflektometrem bez stosowania przystawek wysokonapięciowych. Funkcja IFL W trybie IFL (Intermittent Fault Location) można lokalizować uszkodzenia przemijające. Analiza obwiedni sygnału pozwala wyraźnie zaobserwować na wykresie nawet niewielkie krótkotrwałe zmiany impedancji falowej toru. 06 Centrix 2.0

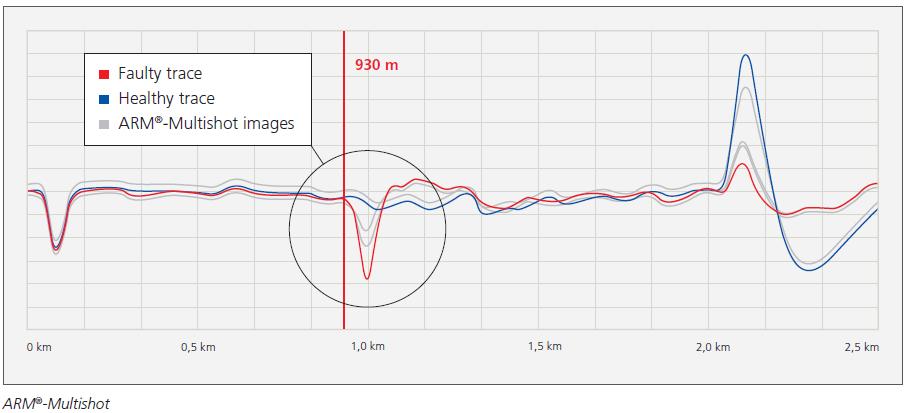

7 Metoda ARM Multishot Technika ARM Multishot pozwala na uzyskanie 15 obrazów reflektometrycznych odbić impulsu od krótkotrwałego łuku elektrycznego w czasie trwania jednego udaru. W wyniku automatycznej analizy uzyskanych reflektogramów wyświetlany jest obraz reprezentujący najlepszy wynik pomiaru. Funkcja ta jest niezwykle użyteczna w badaniu kabli z zawilgoconymi złączami lub mufami olejowymi. Dopalanie w połączeniu z metodą ARM Dopalanie uszkodzenia w połączeniu z metodą ARM pozwala monitorować na bieżąco proces palenia się izolacji w miejscu uszkodzenia poprzez obserwację obrazów reflektometrycznych odbić impulsów od łuku elektrycznego. Ta metoda jest szczególnie użyteczna w lokalizacji trudnych uszkodzeń umiejscowionych w mufach olejowych. ARM Plus / Decay Plus Metody z zastosowaniem podwójnego udaru Technika podwójnego udaru przeznaczona jest szczególnie do lokalizacji uszkodzeń w długich kablach wysokiego napięcia. W pierwszym etapie wyzwalany jest udar wysokonapięciowy, który zapala łuk świetlny w miejscu uszkodzenia. Łuk jest podtrzymywany poprzez wyzwolenie kolejnego impulsu udarowego z generatora 4 kv. W ten sposób łuk elektryczny jest stabilizowany w sposób optymalny, pozwalając na skuteczne przeprowadzenie lokalizacji wstępnej z zastosowaniem reflektometru, nawet w przypadku trudnych do wykrycia zwarć w mufach olejowych, w zawilgoconych kablach czy też w długich liniach kablowych. W metodzie ARM Plus: Obraz zdrowy uzyskiwany jest przy napięciu udaru 350 V lub 1,5 kv Obraz uszkodzenia uzyskiwany jest napięciem udaru do 32 kv z udarem podtrzymującym 4 kv W metodzie Decay Plus: Obraz zdrowy uzyskiwany jest przy napięciu udaru 1,5 kv Obraz uszkodzenia uzyskiwany jest przy napięciu do 80 kv z dodatkowym udarem 4 kv Metody ICE i Decay System automatycznie określa odległość do miejsca uszkodzenia w metodzie oscylacyjnej ICE (wędrownej fali prądowej) i metodzie oscylacyjnej Decay (wędrownej fali napięciowej). Centrix

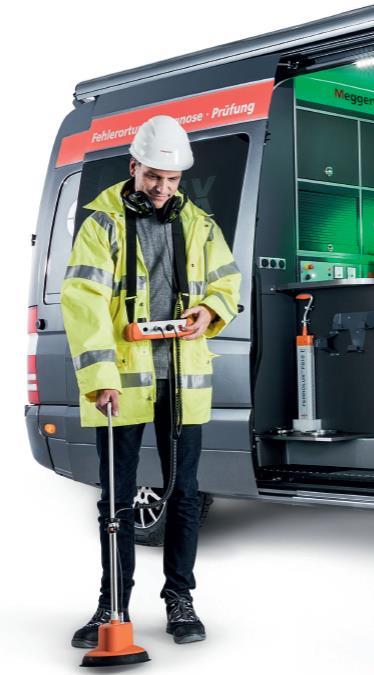

8 Funkcje lokalizacji dokładnej Próby szczelności i lokalizacja dokładna uszkodzeń powłoki izolacyjnej (płaszcza) kabla Próby szczelności powłoki izolacyjnej kabla Próby napięciowe powłoki kabla przeprowadzane są napięciem probierczym do 20 kv na kablach średniego i wysokiego napięcia o izolacji i powłoce z tworzyw sztucznych. Lokalizacja wstępna uszkodzeń powłoki kabla Lokalizacja wstępna jest procedurą w pełni zautomatyzowaną i przeprowadzana jest napięciem do 10 kv z wykorzystaniem wysokoczułych modułów pomiarowych, co znacznie ułatwia wykrycie uszkodzeń powłoki izolacyjnej długich kabli. Technika ta jest również odpowiednia do lokalizacji uszkodzeń o dużej rezystancji przejścia w długich kablach, zarówno ziemnych jak też podmorskich. Cechy szczególne metody: Technika napięcia bipolarnego eliminuje zakłócenia będące efektem zjawisk termoelektrycznych i galwanicznych (zawilgocenie i korozja kabla) Metoda jest nieczuła na rezystancje ekranu, żył roboczych kabla, przewodów pomiarowych i zacisków połączeniowych. Dodatkowo generowany jest sygnał elektromagnetyczny o częstotliwości akustycznej (8,44 khz, 15 W) pozwalający śledzić trasę kabla podczas lokalizacji dokładnej (opcja) Lokalizacja dokładna metodą akustyczno sejsmiczną Metoda akustyczno sejsmiczna umożliwia lokalizację dokładną uszkodzeń o wysokiej rezystancji przejścia i uszkodzeń przemijających. Wszelkie wymagania określone dla lokalizacji uszkodzeń w kablach niskiego i średniego napięcia są spełnione poprzez zastosowanie kontrolowanych udarów o napięciu 4, 8, 16 i 32 kv. Dostępny jest także tyrystorowy generator udarów 2 kv niewymagający konserwacji, wytwarzający impulsy udarowe o zmniejszonej energii. Lokalizacja tras kabli Do lokalizacji trasy kabla i lokalizacji punktowo dokładnej zwarć doziemnych użyta może być metoda częstotliwości akustycznych. Generatory częstotliwości akustycznej o mocy do 200W obsługują opatentowaną funkcję identyfikacji trasowanego kabla SignalSelect oraz bezpośrednią i pojemnościową metodę napięcia krokowego stosowaną do lokalizacji zwarć doziemnych. Lokalizacja dokładna uszkodzeń powłoki kabla W systemie Centrix 2.0 do lokalizacji dokładnej wykorzystywane jest napięcie stałe taktowane o czterech poziomach od 5 kv do 20 kv wybieranych przez użytkownika. Lokalizacja przeprowadzana jest metodą spadku napięcia na powierzchni ziemi (metoda napięcia krokowego) z zastosowaniem odbiornika galwanometrycznego ESG NT i sond pomiarowych (tyczek) wbijanych w ziemię. 08 Centrix 2.0

9 Próby wytrzymałości elektrycznej kabli i diagnostyka WNZ Pomiar rezystancji izolacji Rezystancja izolacji i pojemność elektryczna badanego obiektu są mierzone automatycznie z zastosowaniem napięcia probierczego o wartości do 1000 V. Próby napięciem stałym (DC) Do badania wytrzymałości elektrycznej układu izolacyjnego linii kablowej można użyć napięcia probierczego stałego (DC) o maksymalnej wartości 40 kv (opcjonalnie 80 kv). Próby napięciem wolnozmiennym (VLF) według normy DIN VDE 0276 Zastosowanie modułu pomiarowego VLF do badania wytrzymałości elektrycznej izolacji kabli napięciem wolnozmiennym kosinusoidalno prostokątnym (ze zmianą polaryzacji w kształcie zbocza sinusoidy 50 Hz) pozwala na badanie kabli o dużej pojemności elektrycznej. Metoda umożliwia wykonanie równoległego pomiaru na wszystkich trzech fazach bez obniżenia częstotliwości sygnału probierczego, co skraca czas pomiaru o dwie godziny. Detekcja przebicia w poszczególnych fazach w pomiarach trójfazowych Jeśli badane są trzy fazy jednocześnie, możliwe jest natychmiastowe wskazanie fazy, na której wystąpiło przebicie. Oszczędza to czas i chroni kabel przed uszkodzeniem (opcja dostępna w systemie trójfazowym). Diagnostyka wyładowań niezupełnych Nowa metoda pomiarów wytrzymałości elektrycznej izolacji kabla napięciem wolnozmiennym prostokątnym, ze zmianą polaryzacji w kształcie zbocza sinusoidy 50 Hz, pozwala podczas badań odbiorczych kabli średniego napięcia przeprowadzić jednoczesną diagnostykę WNZ. Pomiar WNZ wykonywany jest w czasie zmiany polaryzacji sygnału probierczego (na zboczu symulowanej sinusoidy). Zmiana polaryzacji w kształcie zbocza sinusoidy 50 Hz (narastającego i opadającego) odtwarza warunki naprężeń elektrycznych, jakim poddany jest kabel przy częstotliwości eksploatacyjnej sieci. W ten sposób mierzone parametry, takie jak napięcie zapłonu wyładowań niezupełnych, koncentracja występowania WNZ i poziom ładunku można odnieść bezpośrednio do częstotliwości eksploatacyjnej sieci 50 Hz. Alternatywnie dostępny jest moduł VLF sinus pozwalający na wykonanie prób napięciem wolnozmiennym sinusoidalnym kabli średniego napięcia z jednoczesną diagnostyką kąta stratności dielektrycznej tangens delta (opcja). TDM 45 - system pomiarowo-diagnostyczny o niezwykłych możliwościach Trzy kształty sygnałów pomiarowych w jednym urządzeniu: VLF sinus VLF CR sygnał kosinusoidalno prostokątny ze zmianą polaryzacji w kształcie zbocza sinusoidy 50 Hz DAC (napięcie oscylacyjne tłumione) Diagnostyka tangensa delta i monitorowana próba wytrzymałości elektrycznej, diagnostyka WNZ Badania odbiorcze kabli z jednoczesną diagnostyką wyładowań niezupełnych z zastosowaniem dużej mocy sygnału probierczego Nieniszcząca diagnostyka WNZ kabli długotrwale eksploatowanych Centrix

10 Wyposażenie uzupełniające Własne zasilanie Prądnica synchroniczna 7 kva (wymagany jest samochód z napędem i paskiem pomocniczym) Przenośny agregat prądotwórczy 5 kva z elektroniczną regulacją Zasilanie akumulatorowe Własne zasilanie systemu pomiarowego, elektroniki modułów udarowych i wyświetlaczy z akumulatorów litowo jonowych Bezpieczeństwo Integralnym elementem systemu pomiarowego Centrix 2.0 jest system zabezpieczeń, który monitoruje wszystkie parametry istotne z punktu widzenia bezpieczeństwa zgodnie z obowiązującymi normami. Monitorowane sa następujące parametry: Rezystancja pętli zwarciowej: uziemienie systemu pomiarowego uziemienie stacyjne, uziemienie dodatkowe uziemienie stacyjne Napięcie krokowe: potencjał ziemi podwozie samochodu Nagłe wzrosty napięcia Zamek tylnych drzwi samochodu Stacyjkowy wyłącznik bezpieczeństwa Stan zintegrowanego/zewnętrznego wyłącznika awaryjnego (EN 50191) Oddzielenie uziemienia roboczego i ochronnego oraz zastosowanie transformatora separującego zapewnia bezpieczne warunki obsługi systemu. Bezpieczne rozładowanie z zastosowaniem techniki SafeDischarge Wysoki poziom bezpieczeństwa zapewnia unikalna funkcja kontrolowanego wymuszonego rozładowania wszystkich elementów systemu w momencie zatrzymania pomiaru wyłącznikiem awaryjnym albo wystąpienia przerwy w zasilaniu. W ten sposób energia elektryczna zgromadzona w systemie nie jest rozładowywana w badanym kablu. Zdalna obsługa Istotne funkcje systemu mogą być obsługiwane zdalnie. Możliwe jest między innymi zdalne awaryjne wyłączenie systemu w sytuacjach niebezpiecznych. Można również sterować impulsami udarowymi, co pozwala odpowiednio regulować poziom naprężeń elektrycznych, którym poddawany jest badany kabel. 10 Centrix 2.0

11 Centrix

12 Megger Sp. z o.o. ul. Słoneczna 42 A Stara Iwiczna T: F: info.pl@megger.com
