1 Biuro Techniczno-Handlowe PRO-MAC Łódź, ul. Bema 55 Ciągła kontrola stanu izolacji sieci zasilających i sterowniczych Konferencja Naukowo-Techniczna Badania eksploatacyjne i diagnostyka w elektroenergetyce i przemyśle Gliwice, kwietnia 2013

2 Co wpływa na rezystancję izolacji? Czynniki Środowisko: elektryczne : przepięcia przetężenia udary piorunowe pole magnetyczne Czynniki mechaniczn e: drgania gięcie przedostawanie się obcych ciał klimat wilgotność wpływy chemiczne zabrudzenie agresywne opary starzenie Czynniki biologiczne: zwierzęta rośliny ludzie

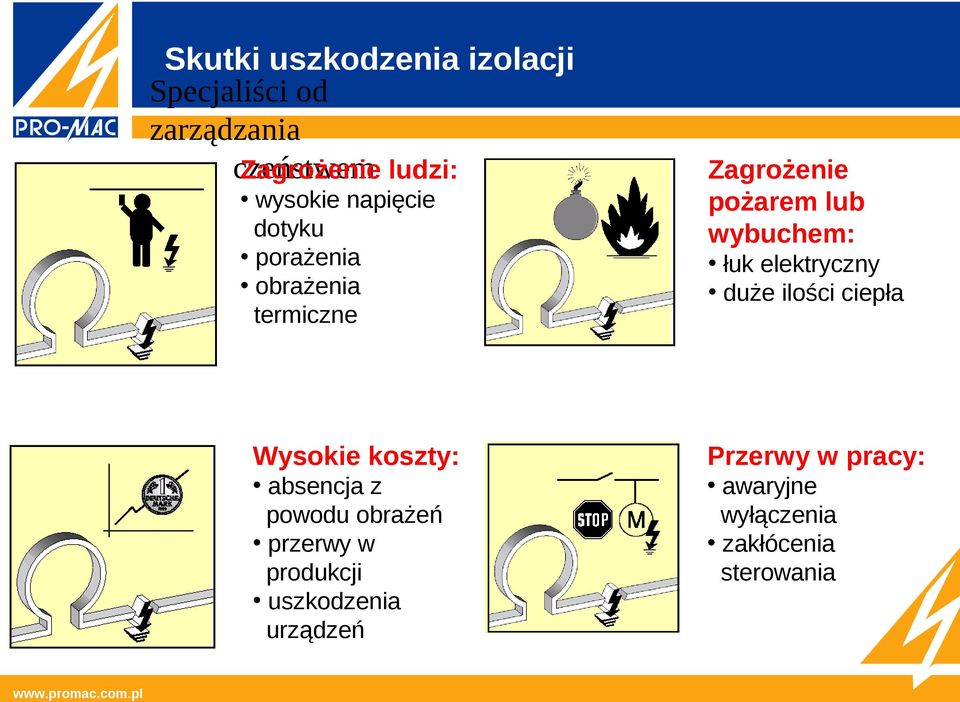

3 Skutki uszkodzenia izolacji Zagrożenie ludzi: wysokie napięcie dotyku porażenia obrażenia termiczne Zagrożenie pożarem lub wybuchem: łuk elektryczny duże ilości ciepła Wysokie koszty: Przerwy w pracy: absencja z powodu obrażeń przerwy w produkcji uszkodzenia urządzeń awaryjne wyłączenia zakłócenia sterowania

4 Sygnalizacja ostrzegawcza

5 1. Pewność zasilania Przy powstaniu zwarcia dozieminego Płynie prąd doziemny zależny od rezystancji RF i rezystancji uziemienia Ochrona: samoczynne wyłączenie zasilania IF >Ia dobór zabezpieczenia na podstawie impedancji pętli zwarcia

6 2. Bezpieczeństwo porażeniowe Przy dotyku pośrednim Prąd rażenia ograniczony jest tylko impedancją ciała człowieka i rezystancją uziemienia Ryzyko dużych prądów rażeniowych

7 3. Bezpieczeństwo pożarowe Przy doziemieniu niepełnym jeżeli prąd doziemienia IF Ia bezpiecznik nie działa. energia elektryczna prądu doziemnego przekształca się w energię cieplną ryzyko pożaru przy: P 60 W = 260mA/230V

8 Metody wykrywania uszkodzeń izolacji Sieć izolowana (IT) Sieć uzieminona (TN) Kryterium wartość rezystancji izolacji wartość prądu upływu Urządzeni e kontrolują ce przekaźnik stanu izolacji (izometr) przekaźnik różnicowoprądow y Rodzaj sieci

9 Przekaźniki różnicowoprądowe Przekaźnik różnicowoprądowy brak galwanicznego połączenia z siecią kontrolowaną brak parametru prąd znamionowy regulowana nastawa wartości alarmowej prądu różnicowego

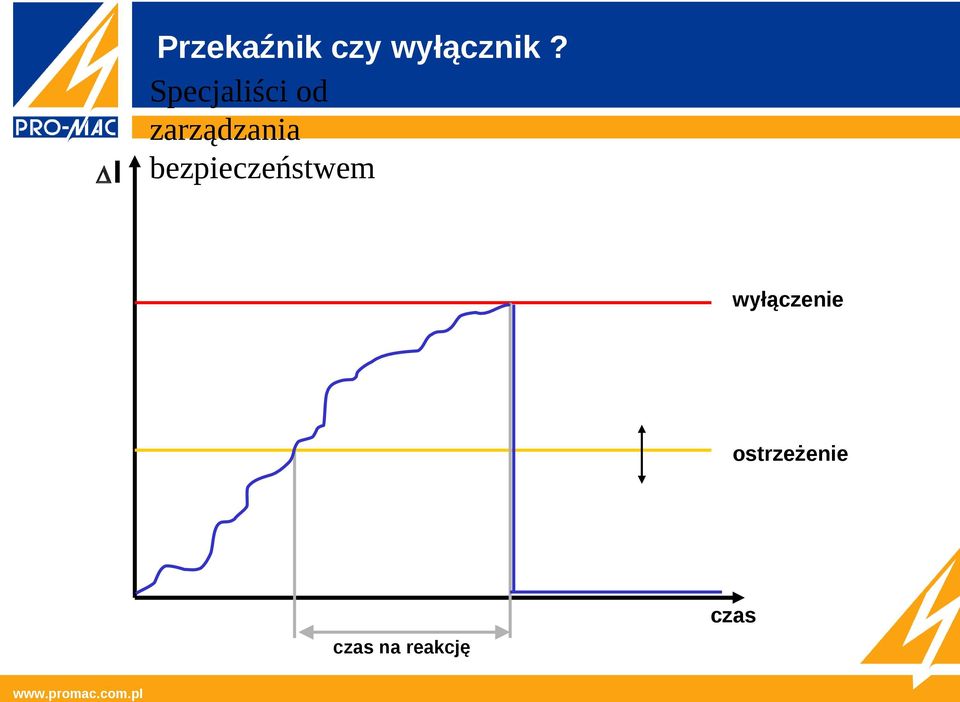

10 Przekaźnik czy wyłącznik? I wyłączenie ostrzeżenie czas czas na reakcję

11 Typy przekaźników różnicowoprądowych Typ aparatu: Prąd różnicowy Sinusoidal ny Pulsujący DC (DC do 6mA) Gładki DC AC A B

12 Klasy przekaźników różnicowoprądowych Pomiar prądu różnicowego Typ A True r.m.s Prądy przemienne Prądy pulsujące przekaźnik Typ B Pomiar prądu różnicowego True r.m.s Prądy przemienne Prądy pulsujące Prądy stałe przekładnik przekaźnik

13 Przekaźniki różnicowoprądowe Bender Prąd Typ Opóźnienia Wskazanie różnicowy RCM420 10mA...10A Hz t = 0 10s ton = s toff = 0 99s Ekran LCD 2 Styki Diody LED RCMA423 30mA 3A DC 2000Hz t = 0 10s ton = s toff = 0 99s Ekran LCD 2 Styki Diody LED

14 Sieci z przetwornicami częstotliwości

15 System RCMS460: kontrola wielu odpływów System zdalnego monitorowania prądów różnicowych (roboczych, wyrównawczych i in.) w wielu odpływach rozdzielni niskiego napięcia = 12 x

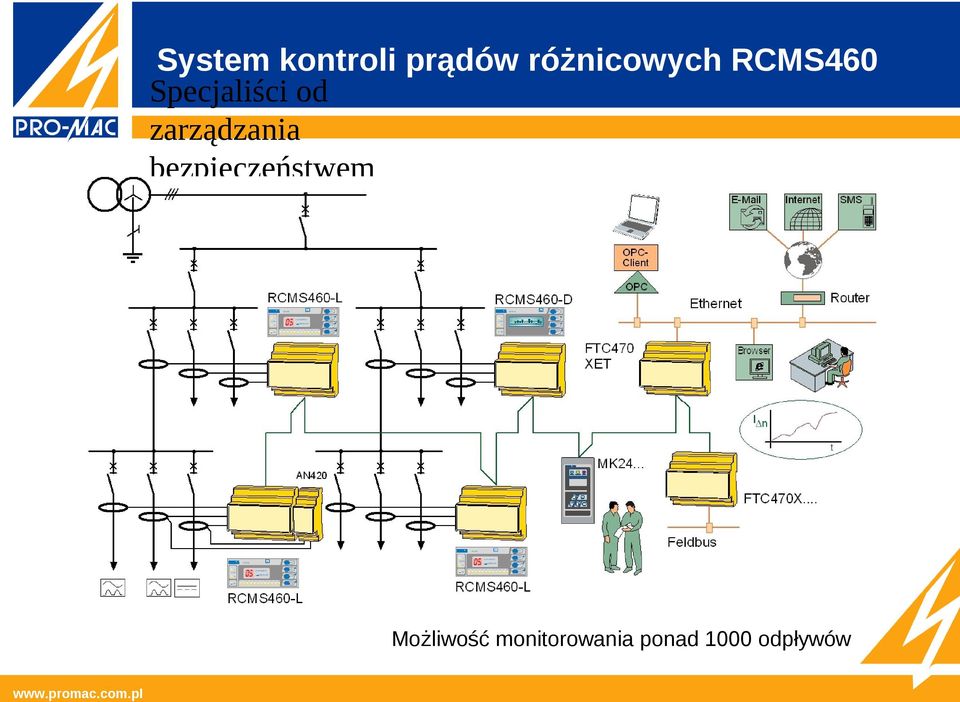

16 System kontroli prądów różnicowych RCMS460 Możliwość monitorowania ponad 1000 odpływów

17 Ewaluatory system RCMS460 pomiar prądów różnicowych DC kHz monitorowanie do 1080 odpływów czas skanowania < 180ms nastawy alarmowe: 6mA...30A (typ A), 10mA...20A (typ B) obserwacja poszczególnych harmonicznych (do 40)

18 System RCMS460: rodzaj pomiarów Prąd wyłączający / nastawa Zabezpiecze nie przeciążenio we Częstotliwość [Hz] Ochrona przeciwporażen iowa wg IEC Ochrona przeciwpożaro wa

19 System RCMS460: aplikacje Korzyści w typowych aplikacjach: Rozdzielnie 3AC400V TN-S biurowców ochrona przeciwpożarowa z automatycznym wyłączeniem możliwość dostosowania nastaw wymagań odpływu łatwa integracja z systemem BMS budynku możliwość wykrywania różnych stanów awaryjnych sieci Rozdzielnie zasilające serwerowni brak wyłączeń przy wartościach ostrzegawczych ciągły monitoring nawet niskich upływów Rozdzielnie budynkowe i piętrowe w szpitalach - ciągła ochrona przy wymaganiu dużej niezawodności zasilania

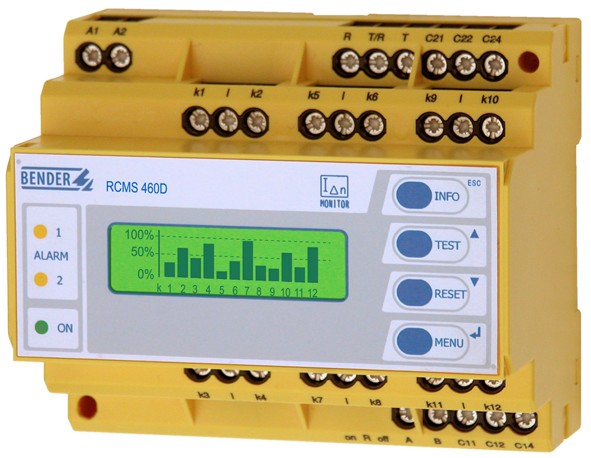

20 System RCMS460: elementy podstawowe Ewaluatory: Przekładniki pomiarowe: RCMS460-D RCMS460-L WR W RCMS490-D WS WF RCMS490-L RCMS490-D W AB

21 System RCMS460: realizowane pomiary Prąd różnicowy: Wejście Prądy robocze: Typ A Typ B dwustanowe: RCMS460-D/L, RCMS460-D/L RCMS460/490-D4 kanały 9 12

22 System RCMS460: pomiary niestandardowe 1. Pomiar prądów >20A np. 500A/5A W RCMS- k=*100 2.Układ Holmgreen a np. 4 x 800A/5A W RCMS- k=*160 L1 Wzmocnienie sygnału mierzonego W RCMS- k= /3 np. 3 zwoje L2 L3 N

23 Jakie prądy może monitorować system RCMS znamionowe różnicowe błądzące RCMS4 60 przewodu N ciągłość przewodu N przewodu PE ciągłość przewodu PE połączenia PE-PA połączenia PE-N Wszystkie informacje mogą być wyprowadzone do systemu nadrzędnego!

24 EDS i RCMS zamiast pomiarów okresowych PN-HD : 2008 Instalacje elektryczne niskiego napięcia Część 6: Sprawdzanie W przypadku instalacji, które są objęte systemem skutecznego zapewniającym profilaktyczną konserwację podczas normalnego użytkowania, sprawdzenia okresowe mogą być zastąpione odpowiednim systemem stałej kontroli i konserwacji instalacji oraz wszystkich jej elementów

25 Jarosław Mielczarek tel. kom tel Biuro Techniczno-Handlowe PRO-MAC Łódź, ul. Bema 55, tel
