AKCESORIA KABIN PRYSZNICOWYCH

Transkrypt

1 AKCESORIA DO KABIN PRYSZNICOWYCH

2 BOXES ACCESSORIES SHOWER

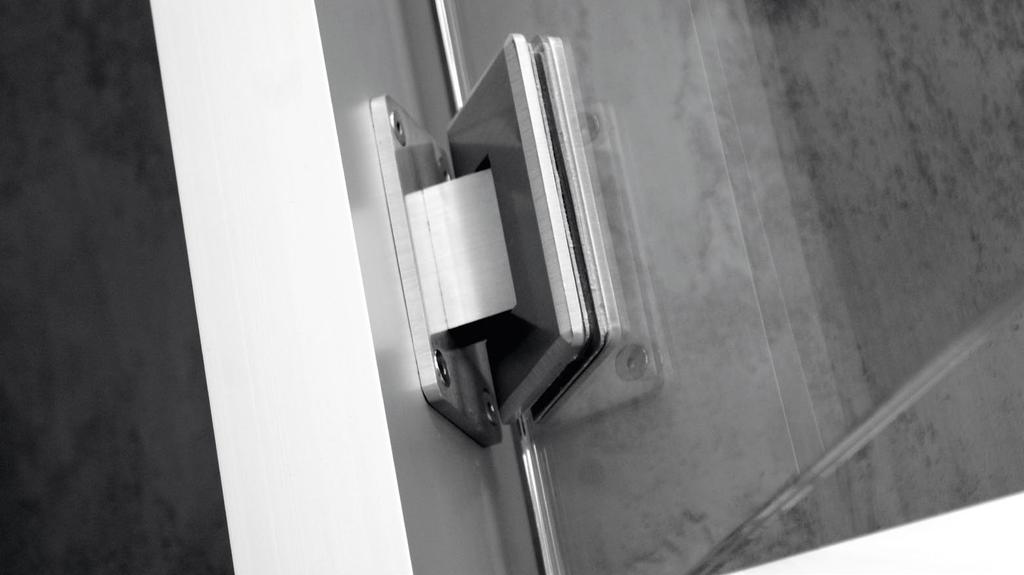

3 BOLOGNA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

4 AKCESORIA DO SZKŁA HARTOWANEGO

5 BOLOGNA GX990.1 Zawias (szkło - ściana 90 ) Hinge (glass to wall 90 ) GX990.1PC GX990.1SC materiał: mosiądz grubość szkła (mm): 8; 10 max. waga drzwi na parę (kg): 0 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 chrom chrome chrom chrome material: brass glass thickness (mm): 8; 10 max. door weight per pair (kg): 0 max. door width (mm): 900 recommended torque force (Nm): 10 GX990.1OS Zawias: mocowanie boczne (szkło - ściana 90 ) Hinge: side fixing (glass to wall 90 ) 5 GX990.1OSPC GX990.1OSSC chrom chrome chrom chrome materiał: mosiądz grubość szkła (mm): 8; 10 max. waga drzwi na parę (kg): 0 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 8; 10 max. door weight per pair (kg): 0 max. door width (mm): 900 recommended torque force (Nm): 10 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

6 BOLOGNA GX990.2 Zawias (szkło - szkło 180 ) Hinge (glass to glass 180 ) GX990.2PC chrom chrome GX990.2SC chrom chrome materiał: mosiądz material: brass grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 max. waga drzwi na parę (kg): 0 max. door weight per pair (kg): 0 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 max. door width (mm): 900 recommended torque force (Nm): 10 GX990.3 Zawias (szkło - szkło 135 ) Hinge (glass to glass 135 ) GX990.3PC chrom chrome GX990.3SC chrom chrome materiał: mosiądz material: brass grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 max. waga drzwi na parę (kg): 0 max. door weight per pair (kg): 0 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 max. door width (mm): 900 recommended torque force (Nm): 10 Krawędź szkła 45 Mitred edge 45 2 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

7 BOLOGNA GX990.4 Zawias (szkło - szkło 90 ) Hinge (glass to glass 90 ) GX990.4PC GX990.4SC materiał: mosiądz grubość szkła (mm): 8; 10 max. waga drzwi na parę (kg): 0 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 chrom chrome chrom chrome material: brass glass thickness (mm): 8; 10 max. door weight per pair (kg): 0 max. door width (mm): 900 recommended torque force (Nm): 10 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

8 BOLOGNA PC401 Klamra (szkło-ściana) Clamp (glass to wall) R Wycięcie w szkle typu U regulacja 0-5 mm U-notch glass adjustment 0-5 mm PC401PC PC401SC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 chrom chrome chrom chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): Standardowe wycięcie - szkło 8 mm Standard notch for glass 8 mm 4 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

9 BOLOGNA PC401L Klamra (szkło-ściana 90 ) Clamp (glass to wall 90 ) PC401LPC PC401LSC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 chrom chrome chrom chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): 10 PC Klamra (szkło-szkło 180 ) Clamp (glass to glass 180 ) PC402PC PC402SC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 chrom chrome chrom chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): 10 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

10 BOLOGNA PC403 Klamra (szkło-szkło 135 ) Clamp (glass to glass 135 ) PC403PC PC403SC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 PC40 Klamra (szkło-ściana) Clamp (glass to wall) chrom chrome chrom chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): krawędź szkła 22.5 mitred edge R9 PC40PC chrom chrome PC40SC chrom chrome materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

11 BOLOGNA PC414 Klamra (szkło-szkło 90 ) Clamp (glass to glass 90 ) GT GT GT- grubość szkła + grubość podkładki glass thickness + gasket thickness PC414PC PC414SC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 chrom chrome chrom chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): 10 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

12 NOTATKI 8 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

13

14 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 30 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

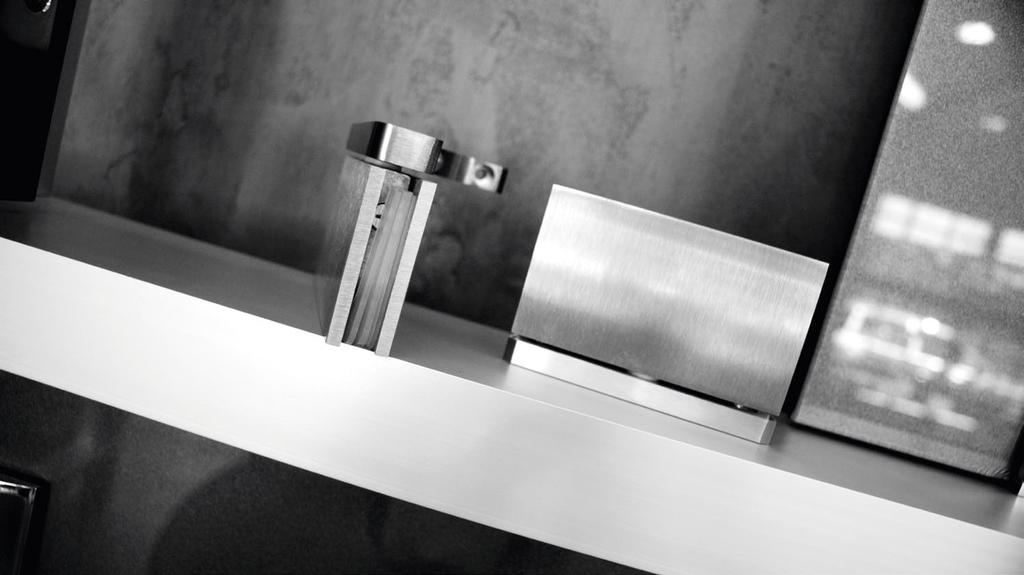

15 VENEZIA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

16 AKCESORIA DO SZKŁA HARTOWANEGO

17 VENEZIA ZAWIASY SERIA TGAH 800 Z REGULACJĄ KĄTA ADJUSTABLE HINGES TGAH 800 SERIES TGAH801OS TGAH801 TGAH802 TGAH804 Zawias regulowany z mocowaniem bocznym (szkło ściana) Adjustable hinge, offset fixing plate (glass to wall) Zawias regulowany (szkło ściana) Adjustable hinge (glass to wall) Zawias regulowany 180 (szkło szkło) Adjustable hinge 180 (glass to galss) Zawias regulowany 90 (szkło szkło) Adjustable hinge 90 (glass to galss) Instrukcja montażu i regulacji kąta zawiasów serii TGAH 1. Odkręcić śrubę imbusową (B) kluczem imbusowym (A) 2. Zdjąć pokrywę maskującą (C) 3. W celu regulacji kąta poluzować 4 śruby (E) obracając je o 1 obrót przeciwnie do ruchu wskazówek zegara 4. Po ustawieniu wymaganego kąta (max ± 10 ) dokręcić mocno śruby (E) 5. Założyć pokrywę maskującą. Dokręcić śrubę (B) 7. UWAGA: Sprawdzić dokręcenie śrub E nawet jeśli nie była dokonywana regulacja kąta Angle adjustment instruction TGAH series 1. Use hexagon key (A) to unfasten the screw (B) 2. Open the cover (C) 3. Use hexagon key (D) to unfasten 4 screw (E) by turning 1 circle possibly then proceed with the adjustment 4. After done with the angle adjustment (max ± 10 ), fasten 4 screws (E) tightly 5. Close the cover. Fasten screw (B) 7. NOTE: Check tightness of screws E, even if angle adjustment was not made E D klucz imbusowy hexagon key B C A na zewnątrz outside 10 (max.) klucz imbusowy hexagon key wewnątrz inside 10 (max.) VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

18 VENEZIA TGAH801OS Zawias regulowany z mocowaniem bocznym (szkło ściana) Adjustable hinge, offset fixing plate (glass to wall) TGAH801OS SC TGAH801OS PC 31 materiał: mosiądz grubość szkła (mm): ; 8 material: brass glass thickness (mm): ; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 max.door width per pair hinges (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką NOTE: fixing screws of hinge s body covered by plate TGAH801 Zawias regulowany (szkło ściana) Adjustable hinge (glass to wall) TGAH801 SC TGAH801 PC materiał: mosiądz grubość szkła (mm): ; 8 material: brass glass thickness (mm): ; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 max.door width per pair hinges (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką NOTE: fixing screws of hinge s body covered by plate VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

19 VENEZIA TGAH802 5 Zawias regulowany 180 (szkło szkło) Adjustable hinge 180 (glass to glass) 5 TGAH Zawias regulowany 90 (szkło szkło) Adjustable hinge 90 (glass to glass) TGAH802 SC TGAH802 PC materiał: mosiądz grubość szkła (mm): ; 8 material: brass glass thickness (mm): ; max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 max.door width per pair hinges (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką NOTE: fixing screws of hinge s body covered by plate TGAH804 SC TGAH804 PC materiał: mosiądz grubość szkła (mm): ; 8 material: brass glass thickness (mm): ; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): max. szer. szkła dla pary zawiasów (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką max.door width per pair hinges (mm): 750 NOTE: fixing screws of hinge s body covered by plate VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

20 VENEZIA ZAWIASY REGULOWANE SERIA TGAH 500 Z PIONOWĄ OSIĄ OBROTU I REGULACJĄ KĄTA ADJUSTABLE VERTICALLY PIVOTED HINGES TGAH 500 SERIES TGAH501LOS TGAH501ROS TGAH505 Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Adjustable vertically pivoted hinge wall installation, left Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Adjustable vertically pivoted hinge wall installation, right Zawias regulowany z pionową osią obrotu, montowany do podłogi / sufitu Adjustable vertically pivoted hinge, floor / ceiling installation Instrukcja montażu i regulacji kąta zawiasów serii TGAH 1. W celu regulacji kąta poluzować śruby A i B kluczem imbusowym (D) obracając je o 1 obrót przeciwnie do ruchu wskazówek zegara 2. Po ustawieniu wymaganego kąta (max ± 30 ) dokręcić mocno śruby (A i B) 3. UWAGA: Sprawdzić dokręcenie śrub A i B nawet jeśli nie była dokonywana regulacja kąta Angle adjustment instruction 1.Use hexagon key (D) to unfasten screw (A i B) by turning 1circle possibly then proceed with the adjustment After done with the angle adjustment (max ± 30 ), fasten screws (A i B) tightly 3. NOTE: Check tightness of screws A i B, even if angle adjustment was not made śruby A i B screews A & B D klucz imbusowy hexagon key na zewnątrz outside wewnątrz inside 30 max. 30 max. 4 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

21 VENEZIA TGAH501LOS Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Adjustable vertically pivoted hinge wall installation, left TGAH501LOS SC TGAH501LOS PC materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 TGAH501ROS Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Adjustable vertically pivoted hinge wall installation, right TGAH501ROS SC TGAH501ROS PC materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

22 VENEZIA TGAH505 Zawias regulowany z pionową osią obrotu, montowany do podłogi / sufitu Adjustable vertically pivoted hinge, floor / ceiling installation TGAH505 SC TGAH505 PC materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

23 VENEZIA ZAWIASY STANDARDOWE SERIA TGSH 500 STANDARD HINGES TGSH 500 SERIES TGSH505LOS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Standard vertically pivoted hinge, wall installation, left TGSH505ROS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Standard vertically pivoted hinge, wall installation, right TGSH505 Zawias standardowy z pionową osią obrotu, montowany do podłogi / sufitu Standard vertical pivoted hinge, floor / ceiling installation TGSH505LOS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Standard vertically pivoted hinge, wall installation, left TGSH505LOS SC TGSH505LOS PC materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

24 VENEZIA TGSH505ROS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Standard vertically pivoted hinge, wall installation, right TGSH505ROS SC TGSH505ROS PC materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 TGSH505 Zawias standardowy z pionową osią obrotu, montowany do podłogi / sufitu Standard vertically pivoted hinge, floor / ceiling installation TGSH505 SC TGSH505 PC materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

25 VENEZIA KLAMRY REGULOWANE SERIA TGAC 700 ADJUSTABLE CLAMPS TGAC 700 SERIES TGAC701 Klamra regulowana (szkło - ściana), H=51 mm Adjustable clamp (glass to wall), H=51 mm TGAC704 Klamra regulowana (szkło - szkło), H=51 mm Adjustable clamp (glass to glass), H=51 mm TGAC Klamra regulowana (szkło - ściana), H=51 mm Adjustable clamp (glass to wall), H=51 mm krawędź szkła 45 glass edge TGAC701 SC TGAC701 PC dla ustawienia 45 for 45 dla ustawienia 90 for 90 materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 9

26 VENEZIA TGAC704 Klamra regulowana (szkło - szkło), H=51 mm Adjustable clamp (glass to glass), H=51 mm dla ustawienia 180 for TGAC704 SC TGAC704 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; 12 krawędź szkła 22.5 glass edge 22.5 dla ustawienia 135 for VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

27 VENEZIA KLAMRY STANDARDOWE SERIA TGSC STANDARD CLAMPS TGSC SERIES TGSC701 TGSC702 TGSC704 Klamra standardowa (szkło - ściana), H=51 mm Standard clamp (glass to wall), H=51 mm Klamra standardowa 180 (szkło - szkło), H=51 mm Standard clamp 180 (glass to glass), H=51 mm Klamra standardowa 90 (szkło - szkło), H=51 mm Standard clamp 90 (glass to glass), H=51 mm TGSC501 Klamra standardowa (szkło ściana), H=72 mm Standard clamp (glass to wall), H=72 mm TGSC502 Klamra standardowa 180 (szkło szkło), H=72 mm Standard clamp 180 (glass to glass), H=72 mm TGSC504 Klamra standardowa 90 (szkło szkło), H=72 mm Standard clamp 90 (glass to glass), H=72 mm VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 11

28 1 1 VENEZIA TGSC701 Klamra standardowa (szkło - ściana), H=51 mm Standard clamp (glass to wall), H=51 mm TGSC701 SC TGSC701 PC Wycięcie w szkle dla szczeliny 5 mm : gap 5mm Wycięcie w szkle dla szczeliny 0-5 mm : adjustments 0-5 mm materiał: mosiądz material: brass grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 TGSC702 Klamra standardowa 180 (szkło - szkło), H=51 mm Standard clamp 180 (glass to glass), H=51 mm TGSC702 SC TGSC702 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

29 VENEZIA TGSC704 Klamra standardowa 90 (szkło - szkło), H=51 mm Standard clamp 90 (glass to glass), H=51 mm GT 1 41-GT GT- grubość szkła glass thickness TGSC704 SC TGSC704 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 13

30 VENEZIA TGSC501 Klamra standardowa (szkło ściana), H=72 mm Standard clamp (glass to wall), H=72 mm Wycięcie w szkle dla szczeliny 5 mm : gap 5mm Wycięcie w szkle dla szczeliny 0-5 mm : adjustments 0-5 mm TGSC501 SC TGSC501 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

31 VENEZIA TGSC502 Klamra standardowa 180 (szkło szkło), H=72 mm Standard clamp 180 (glass to glass), H=72 mm TGSC502 SC TGSC502 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 15

32 VENEZIA TGSC504 Klamra standardowa 90 (szkło szkło), H=72 mm Standard clamp 90 (glass to glass), H=72 mm GT GT- grubość szkła GT- glass thickness GT TGSC504 SC TGSC504 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; 12 1 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

33 VENEZIA TGLI70H Zamek centralny ze wskaźnikiem obłożenia i uchwytem Indication lock with lever handle TGLI70H SC TGLI70H PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 Zawiera płytkę zaczepową material: brass glass thickness (mm): 8; 10; 12 Keeper plate included TGSI70H Przeciwkaseta Strike box TGSI70H SC TGSI70H PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 dla zamka: TGLI70H material: brass glass thickness (mm): 8; 10; 12 for lock: TGLI70H VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 17

34 PRODUKTY POWIĄZANE RELATED PRODUCTS TGLI10S ERICE LINE Zamek łazienkowy ze wskaźnikiem obłożenia Washroom indication lock TGLI10S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 nie zawiera płytki zaczepowej nie zawiera klamki stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 keeper plate not included lever handle not included Zamek TGLI10S można montować zarówno do drzwi otwieranych do środka pomieszczenia jak i na zewnątrz, po obróceniu mechanizmu zamka i wskaźnika obłożenia TGLI10S indicator lock can be used for both outwarddoor and inward door by exchanging the thumbturn side TGS10S Przeciwkaseta Strike patch ERICE LINE TGS10S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 Dla zamka: TGLI10S stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 For lock: TGLI10S VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

35 PRODUKTY POWIĄZANE RELATED PRODUCTS ERICE LINE TGLI30S 119 Zamek łazienkowy ze wskaźnikiem obłożenia Washroom indication lock Zamek TGLI30S można montować zarówno do drzwi otwieranych do środka pomieszczenia jak i na zewnątrz, po obróceniu mechanizmu zamka i wskaźnika obłożenia TGLI30S indicator lock can be used for both outwarddoor and inward door by exchanging the thumbturn side TGLI30S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 nie zawiera płytki zaczepowej nie zawiera klamki stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 keeper plate not included lever handle not included 1 85 ERICE LINE TGS30S Przeciwkaseta Strike patch TGS30S SSS stainless steel materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 material: stainless steel glass thickness (mm): 8; 10; 12 Dla zamka: TGLI30S For lock: TGLI30S VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 19

36 NOTATKI 20 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

37

38 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 30 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

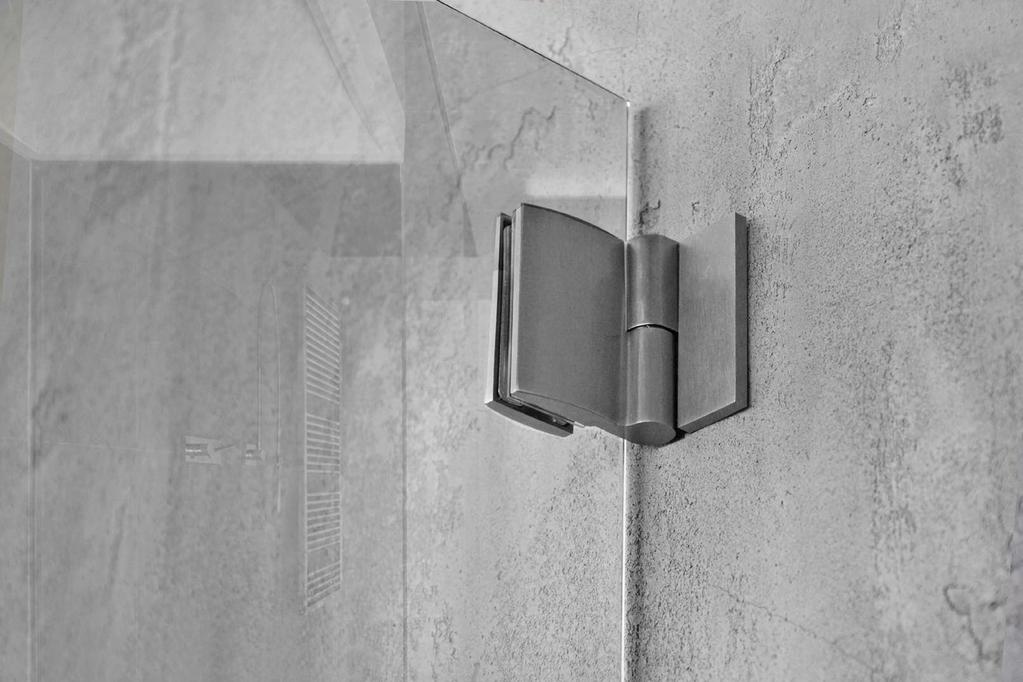

39 VESUVIO VESUVIO Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

40 VESUVIO VESUVIO ZAWIASY I KLAMRY DO KABIN PRYSZNICOWYCH SHOWER HINGES AND CLAMPS TTU - ZAWIASY UNOSZONE TTU - LIFTED HINGES TTU90LH TTU90RH TTU90-OSLH TTU90-OSRH TTU180LH TTU180RH TTU90GGLH TTU90GGRH TTS - ZAWIASY STANDARDOWE TTS - STANDARD HINGES TTS90LH TTS90RH TTS90-OSLH TTS90-OSRH TTS180LH TTS180RH TTS90GGLH TTS90GGRH TTSC - KLAMRY TTSC - CLAMPS TTSC90 TTSC180 TTSC90GG Katalog nie stanowi oferty handlowej w rozumieniu art., par. 1 Kodeksu Cywilnego i nie przedstawia stanów magazynowych. Prosimy o każdorazowe potwierdzenie dostępności asortymentu w działach sprzedaży. Zamieszczone zdjęcia mają charakter poglądowy i nie są wierne pod względem skali. The catalogue is not an offer within the meaning of article, paragraph 1, of the civil code and it does not represent the actual stock. Please inquire about the stock availability to the sales department. The published pictures are for illustrative purpose only and are not precisely to scale. VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

41 VESUVIO NOWOCZESNY I SPÓJNY DESIGN CAŁEJ SERII / MODERN AND COHERENT DESIGN FOR ALL SERIE: Ta sama wysokość zawiasów i klamer (H=5 mm); Jednolity design zawiasu standardowego i unoszonego; Dwa rodzaje wykończenia: połysk oraz satyna imitująca stal nierdzewną szczotkowaną; Niewidoczne śruby montażowe zawiasów i klamer, dzięki zastosowaniu maskownic płytek i korpusów; The same height of the hinges and the clamps (H=5mm); The same design both for the standard hinge and for the lifted hinge; Two surface finishes: polished and satin similar to brushed stainless steel; The fixing plate and the body both of the hinges and the clamps come with cover plates, therefore there are not visible screws; EKONOMICZNE I TRWAŁE ROZWIĄZANIA / LONG LASTING TECHNICAL FEATURES: Mechanizmy unoszenia wykonane ze stali nierdzewnej gwarantują ich długą i bezawaryjną eksploatację; Korpusy odlewane z mosiądzu zapewniają trwałe przyleganie powłok chromowych, a tym samym długotrwałe użytkowanie okuć; The lifting mechanism made in the stainless steel to ensure long lasting and failure-free using; All hinges and clamps are made in brass and chromed to ensure a high-quality long lasting shower fittings; UŁATWIENIA W MONTAŻU / EASY INSTALLATION: Możliwość uniwersalnego montażu zawiasów standardowych i unoszonych, zarówno na stronę lewą jak i prawą. Na przykład zawias prawy otwierany na zewnątrz może być zastosowany jako zawias lewy otwierany do wewnątrz; Proste przygotowanie szkła wymaga wycięcia tylko dwóch otworów ø14; Identyczne wycięcia w szkle dla zawiasów standardowych i unoszonych; Lifted hinges and standard hinges can be installed both on the right side and on the left side. For example the right hinge opening outward can be used as the left hinge opening inward; Only two holes ø14 in the glass panel requested for the installation making the glass cut easy; The same glass notch for standard hinges and the lifted hinges; VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

42 VESUVIO VESUVIO Schemat zastosowań Assembly scheme wnętrze / inside wnętrze / inside TTS90LH TTU90LH TTS90RH TTU90RH TTS90RH TTU90RH TTS90LH TTU90LH Zawiasy (ściana - szkło) z mocowaniem klasycznym Hinges (wall to glass) with classic fixing wnętrze / inside wnętrze / inside LH RH RH LH TTU90-OSLH TTS90-OSLH TTU90-OSRH TTS90-OSRH TTU90-OSRH TTS90-OSRH TTU90-OSLH TTS90-OSLH Zawiasy (ściana - szkło) z mocowaniem bocznym Hinges (wall to glass) with ofset fxing plate 2 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

43 VESUVIO VESUVIO Schemat zastosowań Assembly scheme wnętrze / inside panel stały fixed panel panel stały fixed panel panel stały fixed panel panel stały fixed panel TTS180RH TTU180RH TTS180LH TTU180LH TTS180LH TTU180LH TTS180RH TTU180RH Zawiasy 180 (szkło - szkło) Hinges 180 (glass to glass) panel stały fixed panel panel stały fixed panel TTS90GGLH TTU90GGLH TTS90GGRH TTU90GGRH Zawiasy 90 (szkło - szkło) Hinges 90 (glass to glass) VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

44 VESUVIO TTU90LH Zawias unoszony lewy 90 (ściana - szkło) Lifted hinge 90 - left (wall to glass) ~ TTU90LH PC TTU90LH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TTU90RH Zawias unoszony prawy 90 (ściana - szkło) Lifted hinge 90 - right (wall to glass) ~ TTU90RH PC TTU90RH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 4

45 VESUVIO TTU90-OSLH 32 Zawias unoszony lewy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge 90 - left (wall to glass), offset fixing plate TTU90-OSLH PC TTU90-OSLH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 TTU90-OSRH Zawias unoszony prawy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge 90 - right (wall to glass), offset fixing plate TTU90-OSRH PC TTU90-OSRH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

46 VESUVIO TTU180LH Zawias unoszony lewy 180 (szkło - szkło) Lifted hinge left (glass to glass) TTU180LH PC TTU180LH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): TTU180RH Zawias unoszony prawy 180 (szkło - szkło) Lifted hinge right (glass to glass) TTU180RH PC TTU180RH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

47 VESUVIO TTU90GGLH Zawias unoszony lewy 90 (szkło - szkło) Lifted hinge 90 - left (glass to glass) Panel stały Fixed panel Panel drzwiowy Door panel TTU90GGLH PC TTU90GGLH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 TTU90GGRH Zawias unoszony prawy 90 (szkło - szkło) Lifted hinge 90 - right (glass to glass) Panel stały Fixed panel Panel drzwiowy Door panel TTU90GGRH PC TTU90GGRH SC 5 materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 4 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

48 VESUVIO TTS90LH Zawias standardowy lewy 90 (ściana - szkło) Standard hinge 90 - left (wall to glass) ~ TTS90LH PC TTS90LH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TTS90RH Zawias standardowy prawy 90 (ściana - szkło) Standard hinge 90 - right (wall to glass) ~ TTS90RH PC TTS90RH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 8 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

49 VESUVIO 32 TTS90-OSLH Zawias standardowy lewy 90 (ściana - szkło) z mocowaniem bocznym Standard hinge 90 - left (wall to glass ), offset fixing plate TTS90-OSLH PC TTS90-OSLH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 TTS90-OSRH Zawias standardowy prawy 90 (ściana - szkło) z mocowaniem bocznym Standard hinge 90 - right (wall to glass), offset fixing plate TTS90-OSRH PC TTS90-OSRH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 9

50 VESUVIO TTS180LH Zawias standardowy lewy 180 (szkło - szkło) Standard hinge left (glass to glass) TTS180LH PC TTS180LH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): TTS180RH Zawias standardowy prawy 180 (szkło - szkło) Standard hinge right (glass to glass) TTS180RH PC TTS180RH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

51 VESUVIO TTS90GGLH Zawias standardowy lewy 90 (szkło - szkło) Standard hinge 90 - left (glass to glass) Panel stały Fixed panel Panel drzwiowy Door panel TTS90GGLH PC TTS90GGLH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 TTS90GGRH 58 Zawias standardowy prawy 90 (szkło - szkło) Standard hinge 90 - right (glass to glass) Panel stały Fixed panel Panel drzwiowy Door panel TTS90GGRH PC 5 TTS90GGRH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 11

52 VESUVIO TTSC90 Klamra 90 (ściana - szkło) Clamp 90 (wall to glass ) TTSC90 PC TTSC90 SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): ; 8 recommended torque force (Nm): 10 4 TTSC90GG 32 Klamra 90 (szkło - szkło) Clamp 90 (glass to glass) TTSC90GG PC TTSC90GG SC materiał: mosiądz grubość szkła (mm): ; 8 material: brass glass thickness (mm): ; 8 mm for glass mm 8 mm for glass 8 mm zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

53 VESUVIO TTSC180 Klamra 180 (szkło - szkło) Clamp 180 (glass to glass) TTSC180 PC TTSC180 SC materiał: mosiądz grubość szkła (mm): ; 8 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 recommended torque force (Nm): 10 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 13

54 NOTATKI 14 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

55 NOTATKI VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 15

56 NOTATKI 1 VESUVIO І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clampsі Zawiasy i klamry

57

58 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 30 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

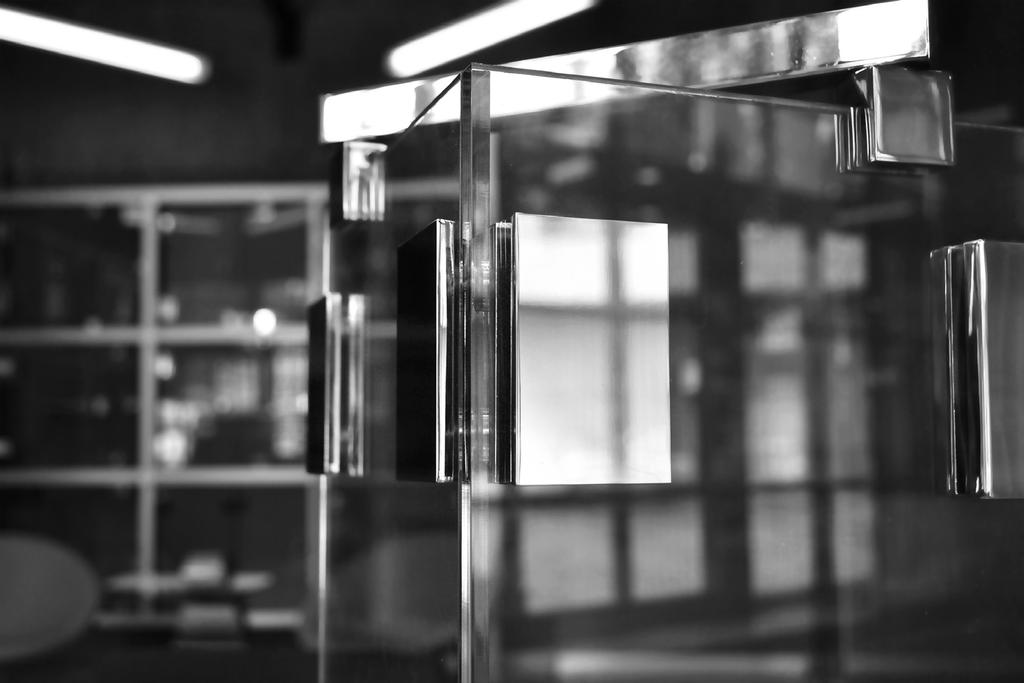

59 ETNA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

60 ETNA ZAWIASY I KLAMRY DO KABIN PRYSZNICOWYCH SHOWER HINGES AND CLAMPS TGHU - ZAWIASY UNOSZONE TGHU - LIFTED HINGES TGHU90LH TGHU90RH TGHU90-OSLH TGHU90-OSRH TGHU180LH TGHU180RH TGHS - ZAWIASY STANDARDOWE TGHS - STANDARD HINGES TGHS90LH TGHS90RH TGHS90-OSLH TGHS90-OSRH TGHS180LH TGHS180RH TGSC - KLAMRY TGSC - CLAMPS TGSC90 TGSC180 TGSC90-GG Katalog nie stanowi oferty handlowej w rozumieniu art., par. 1 Kodeksu Cywilnego i nie przedstawia stanów magazynowych. Prosimy o każdorazowe potwierdzenie dostępności asortymentu w działach sprzedaży. Zamieszczone zdjęcia mają charakter poglądowy i nie są wierne pod względem skali. The catalogue is not an offer within the meaning of article, paragraph 1, of the civil code and it does not represent the actual stock. Please inquire about the stock availability to the sales department. The published pictures are for illustrative purpose only and are not precisely to scale. ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

61 ETNA NOWOCZESNY I SPÓJNY DESIGN CAŁEJ SERII / MODERN AND COHERENT DESIGN FOR ALL SERIE: Ta sama wysokość zawiasów i klamer (H=5 mm); Jednolity design zawiasu standardowego i unoszonego; Dwa rodzaje wykończenia: połysk oraz satyna imitująca stal nierdzewną szczotkowaną; Niewidoczne śruby montażowe zawiasów i klamer, dzięki zastosowaniu maskownic płytek i korpusów; The same height of the hinges and the clamps (H=5mm); The same design both for the standard hinge and for the lifted hinge; Two surface finishes: polished and satin similar to brushed stainless steel; The fixing plate and the body both of the hinges and the clamps come with cover plates, therefore there are not visible screws; EKONOMICZNE I TRWAŁE ROZWIĄZANIA / LONG LASTING TECHNICAL FEATURES: Mechanizmy unoszenia wykonane ze stali nierdzewnej gwarantują ich długą i bezawaryjną eksploatację; Korpusy odlewane z mosiądzu zapewniają trwałe przyleganie powłok chromowych, a tym samym długotrwałe użytkowanie okuć; The lifting mechanism made in the stainless steel to ensure long lasting and failure-free using; All hinges and clamps are made in brass and chromed to ensure a high-quality long lasting shower fittings; UŁATWIENIA W MONTAŻU / EASY INSTALLATION: Możliwość uniwersalnego montażu zawiasów standardowych i unoszonych, zarówno na stronę lewą jak i prawą. Na przykład zawias prawy otwierany na zewnątrz może być zastosowany jako zawias lewy otwierany do wewnątrz; Proste przygotowanie szkła wymaga wycięcia tylko dwóch otworów ø14; Identyczne wycięcia w szkle dla zawiasów standardowych, unoszonych; Lifted hinges and standard hinges can be installed both on the right side and on the left side. For example the right hinge opening outward can be used as the left hinge opening inward; Only two holes ø14 in the glass panel requested for the installation making the glass cut easy; The same glass notch for standard hinges and the lifted hinges; ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

62 ETNA ETNA Schemat zastosowań Assembly scheme wnętrze / inside wnętrze / inside LH RH RH LH TGHU90LH TGHS90LH TGHU90RH TGHS90RH TGHU90RH TGHS90RH TGHU90LH TGHS90LH Zawiasy (ściana - szkło) z mocowaniem klasycznym Hinges (wall to glass) with classic fixing wnętrze / inside wnętrze / inside LH RH RH LH TGHU90-OSLH TGHU90-OSRH TGHU90-OSRH TGHU90-OSLH TGHS90-OSLH TGHS90-OSRH TGHS90-OSRH TGHS90-OSLH Zawiasy (ściana - szkło) z mocowaniem bocznym Hinges (wall to glass) with ofset fxing plate wnętrze / inside wnętrze / inside panel stały fix panel panel stały fix panel panel stały fix panel panel stały fix panel LH RH RH LH TGHU180LH TGHU180RH TGHU180RH TGHU180LH TGHS180LH TGHS180RH TGHS180RH TGHS180LH Zawiasy (szkło - szkło) 180 Hinges (glass to glass) ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

63 ETNA TGHU90LH Zawias unoszony lewy 90 (ściana - szkło) Lifted hinge 90 - left (wall to glass) R8 5 5 TGHU90LH PC TGHU90LH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU90RH Zawias unoszony prawy 90 (ściana - szkło) Lifted hinge 90 - right (wall to glass) R8 5 5 TGHU90RH PC TGHU90RH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

64 ETNA TGHU90-OSLH Zawias unoszony lewy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge 90 - left (wall to glass), offset fixing plate R8 5 5 TGHU90-OSLH PC TGHU90-OSLH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU90-OSRH Zawias unoszony prawy 90 (ściana - szkło) z mocowaniem bocznym Lifted hinge - right 90 (wall to glass), offset fixing plate R TGHU90-OSRH PC TGHU90-OSRH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 4 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

65 ETNA TGHU180LH Zawias unoszony lewy 180 (szkło - szkło) Lifted hinge left (glass to glass) TGHU180LH PC TGHU180LH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU180RH R R Zawias unoszony prawy 180 (szkło - szkło) Lifted hinge right (glass to glass) TGHU180RH PC TGHU180RH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

66 ETNA TGHS90LH Zawias standardowy lewy 90 (ściana - szkło) Standard hinge 90 - left (wall to glass) TGHS90LH PC TGHS90LH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHS90RH Zawias standardowy prawy 90 (ściana - szkło) Standard hinge 90 - right (wall to glass) R R8 5 5 TGHS90RH PC TGHS90RH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 glass thickness (mm): ; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

67 ETNA TGHS90-OSLH 32 5 Zawias standardowy lewy 90 (ściana - szkło) z mocowaniem bocznym Standard hinge 90 - left (wall to glass), offset fixing plate R8 5 TGHS90-OSLH PC TGHS90-OSLH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHS90-OSRH Zawias standardowy prawy 90 (ściana - szkło ) z mocowaniem bocznym Standard hinge - right 90 (wall to glass), offset fixing plate R8 5 5 TGHS90-OSRH PC TGHS90-OSRH SC materiał: mosiądz grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

68 ETNA TGHS180LH Zawias standardowy lewy 180 (szkło - szkło) Standard hinge left (glass to glass) TGHS180LH PC TGHS180LH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): ; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): TGHS180RH R R Zawias standardowy prawy 180 (szkło - szkło) Standard hinge right (glass to glass) TGHS180RH PC TGHS180RH SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 max. waga szkła na parę (kg): 40 glass thickness (mm): ; 8 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

69 ETNA 28 5 TGSC90 Klamra 90 (ściana - szkło) Clamp 90 (wall to glass ) TGSC90 PC TGSC90 SC 23 materiał: mosiądz grubość szkła (mm): ; 8 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 recommended torque force (Nm): 10 TGSC90-GG 32 Klamra 90 (szkło - szkło) Clamp 90 (glass to glass) TGSC90-GG PC TGSC90-GG SC materiał: mosiądz grubość szkła (mm): ; 8 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): ; 8 recommended torque force (Nm): 10 mm for glass mm 8 mm for glass 8 mm ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 9

70 ETNA TGSC180 Klamra 180 (szkło - szkło) Clamp 180 (glass to glass) TGSC180 PC TGSC180 SC materiał: mosiądz material: brass grubość szkła (mm): ; 8 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): ; 8 recommended torque force (Nm): ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

71 NOTATKI ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 11

72 NOTATKI 12 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

73

74 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 30 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl 14

75 AOSTA Łączniki do kabin Crossbar connectors AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

76 AKCESORIA DO SZKŁA HARTOWANEGO

77 AOSTA JHR19 Reling wzmacniający Ø19 mm Round stabiliser bar (tube) Ø19 mm 1000 / JHR PSS JHR PSS JHR SSS JHR SSS materiał: stal nierdzewna średnica rury (mm): 19 Wykończenie Finish Długość (mm) Length (mm) material: stainless steel tube diameter (mm): 19 CDA/CB01ADJ JH01ADJ Łącznik przegubowy, kątowy Swivel angular connector Materiał / Material JH01ADJ PC mosiądz / brass chrom ed chrome JH01ADJ SC mosiądz / brass chrom chrome AOSTA І Łączniki І Crossbar connectors 1

78 AOSTA JH02ADJ Łącznik boczny, przelotowy szkło - reling Parallel connector , JH02ADJ PC JH02ADJ SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm): ; 8; 10 JH03AA Łącznik przelotowy, osiowy szkło - reling Intermediate connector 25 19, JH03AA PC JH03AA SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm) : ; 8; 10 2 AOSTAІ Łączniki І Crossbar connectors+

79 AOSTA JH03BA Łącznik końcowy szkło - reling End connector 25 JH03BA PC JH03BA SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm) : ; 8; 10 JH03T Łącznik T do relingów T - junction connector , JH03T PC JH03T SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome AOSTAІ Łączniki І Crossbar connectors 3

80 AOSTA JH04 Łącznik końcowy ściana - reling Fixed wall connector 40 JH04PC JH04SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome JH045 Łącznik końcowy ściana - reling 45 Fixed wall connector , , JH045PC JH045SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome 4 AOSTAІ Łączniki І Crossbar connectors

81 AOSTA JH05ADJ Łącznik przegubowy ściana - reling Swivel wall connector 50 JH05ADJ PC JH05ADJ SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome JH001ADJ/500 Stabilizator okrągły, regulowany szkło - szkło, mm Adjustable connector glass to glass, mm Materiał / Material JH001ADJ/500PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JH001ADJ/500SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm) : ; 8; 10 AOSTAІ Łączniki І Crossbar connectors 5

82 AOSTA JH002ADJ/1000 Stabilizator okrągły, regulowany ściana - szkło, mm Adjustable connector bar wall to glass, mm Materiał / Material JH002ADJ/1000PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JH002ADJ/1000SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm): 8; 10 CDA/CB01ADJ JH003ADJ/450 Stabilizator okrągły, regulowany ściana - szkło 45, mm Adjustable connector 45 wall to glass, mm Materiał / Material JH003ADJ/450PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JH003ADJ/450SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm) : ; 8; 10 AOSTAІ Łączniki І Crossbar connectors

83 AOSTA JSR15 Reling wzmacniający kwadratowy 15x15 mm Square stabiliser bar 15x15 mm /2000 JS01ADJ Łącznik regulowany, kątowy do relingów kwadratowych Swivel angular connector 3 20 ~ JSR PSS JSR PSS JSR SSS JSR SSS materiał: stal nierdzewna rura kwadratowa (mm): 15x15 Wykończenie Finish Długość (mm) Length (mm) material: stainless steel square tube (mm): 15x ~ Materiał / Material JS01ADJ PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JS01ADJ SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome AOSTAІ Łączniki І Crossbar connectors 7

84 AOSTA JS02 Łącznik boczny, przelotowy szkło - reling kwadratowy Parallel connector 23 CDA/CB01ADJ JS03AA Łącznik przelotowy, osiowy szkło - reling kwadratowy Intermediate connector 23 ~ ~49, ~ ~ Materiał / Material JS02PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JS02SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm): ; 8; Materiał / Material JS03AA PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JS03AA SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm): ; 8; 10 8 AOSTAІ Łączniki І Crossbar connectors

85 AOSTA JS03BA Łącznik końcowy szkło - reling kwadratowy End connector ~ ~ JS03BA PC JS03BA SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm): ; 8; 10 JS03T Łącznik T do relingów T - junction connector ~ ~1 23 Materiał / Material JS03T PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JS03T SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome AOSTAІ Łączniki І Crossbar connectors 9

86 AOSTA JS04 Łącznik końcowy ściana - reling kwadratowy Fixed wall connector 23 ~1 5.5 ~1 23 Materiał / Material JS04PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JS04SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome CDA/CB01ADJ JS045 Łącznik końcowy ściana - reling 45 Fixed wall connector ~ ~1 23 Materiał / Material JS045PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JS045SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome 10 AOSTAІ Łączniki І Crossbar connectors

87 AOSTA JS05ADJ Łącznik regulowany ściana - reling kwadratowy Adjustable wall connector ~ ~ JS05ADJ PC JS05ADJ SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome JS002ADJ/1000 Stabilizator kwadratowy regulowany ściana - szkło, mm Square adjustable stabiliser glass to glass, mm L=850~1000mm 23 15x x Materiał / Material JS002ADJ/1000PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JS002ADJ/1000SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm): ; 8; 10 AOSTAІ Łączniki І Crossbar connectors 11

88 AOSTA JS003ADJ/450 Stabilizator kwadratowy, regulowany ściana - szkło 45, mm Square adjustable stabiliser 45 wall to glass, mm L=270~450mm x15 22x Materiał / Material JS003ADJ/450PC mosiądz / brass stal nierdzewna / stainless steel chrom ed chrome JS003ADJ/450SC mosiądz / brass stal nierdzewna / stainless steel chrom chrome grubość szkła (mm): ; 8; 10 glass thickness (mm): ; 8; AOSTAІ Łączniki І Crossbar connectors

89

90 NOTATKI CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 30 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

91 MODENA Gałki i uchwyty prysznicowe Knobs and shower handles AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

92 AKCESORIA DO SZKŁA HARTOWANEGO

93 MODENA KHJ15-32 Gałka do drzwi (ø32) Door knob (ø32) KHJ15-32PC KHJ15-32SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 TGKH1-25 Gałka do drzwi (Ø 25) Door knob (Ø 25) ~5, TGKH1-25PC TGKH1-25SC Materiał / Material aluminium / aluminium aluminium / aluminium chrom ed chrome chrom chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 1

94 MODENA KH1-32 Gałka do drzwi (Ø32) / Door knob (Ø32) KH1-32PSS KH1-32SC Materiał / Material stal nierdzewna / stainless steel mosiądz / brass ed chrom chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KH1-38 Gałka do drzwi (ø38) / Door knob (ø38) Materiał / Material Wykończenie/ Finish 25 KH1-38SSS KH1-38PSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel ed grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KHJ32 Gałka drzwiowa / Door knob KHJ32PC KHJ32SC Materiał / Material mosiądz/ brass mosiądz/ brass chrom ed chrome chrom chrome grubość szkła (mm): 8-12 glass thickness (mm): MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

95 MODENA KH17-25 Gałka do drzwi (Ø25) / Door knob (Ø25) KH17-25PSS KH17-25SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel ed grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KH18-32 Gałka do drzwi (Ø32) / Door knob (Ø32) KH18-32PC KH18-32SC Materiał / Material mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 TGKH33 Gałka do drzwi / Door knob ~ Materiał / Material TGKH33PC TGKH33SC aluminium / aluminium aluminium / aluminium chrom ed chrome chrom chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 3

96 MODENA TGKH43 Gałka do drzwi / Door knob Materiał / Material TGKH43 PC TGKH43 SC aluminium / aluminium aluminium / aluminium chrom ed chrome chrom chrome grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KH30 Uchwyt drzwiowy / Door handle Materiał / Material 30 KH30PC KH30SC mosiądz / brass mosiądz / brass chrom ed chrome chrom chrome 10 grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KHJ24 Gałka do drzwi / Door knob x KHJ24PC KHJ24SC Materiał / Material mosiądz / brass mosiądz / brass Wykończenie/ Finish chrom ed chrome chrom chrome grubość szkła (mm): 8-12 glass thickness (mm): MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

97 MODENA KHJ25 Uchwyt drzwiowy Door handle 20 ~ x Materiał / Material KHJ25PSS stal nierdzewna / stainless steel ed KHJ25SSS stal nierdzewna / stainless steel grubość szkła (mm): 8-12 glass thickness (mm): 8-12 H Uchwyt kwadratowy Square door handle x19 Materiał / Material H PSS stal nierdzewna / stainless steel ed H SSS stal nierdzewna / stainless steel grubość szkła (mm): 8-12 glass thickness (mm): 8-12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 5

98 MODENA H1 Uchwyt drzwiowy Door handle L L1 L1 L L1 1 H LPSS ed H LSSS H LPSS ed H LSSS materiał: stal nierdzewna material: stainless steel grubość szkła (mm): 8-12 glass thickness (mm): 8-12 H02-20/ x20 20x20 Uchwyt kwadratowy Square door handle ~40 Widok A View A 10 ~ ~40 Widok A View A Materiał / Material Wykończenie/ Finish H02-20/40-425PSS stal nierdzewna / stainless steel H02-20/40-425SSS stal nierdzewna / stainless steel ed grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

99 MODENA H01-KH17-KH01 25 Uchwyt drzwiowy Door handle Materiał / Material H01-KH17-KH01PSS H01-KH17-KH01SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel ed materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 material: stainless steel glass thickness (mm): 8; 10; 12 H12 Uchwyt drzwiowy Door handle H LPSS Materiał / Material stal nierdzewna / stainless steel ed H LSSS stal nierdzewna / stainless steel grubość szkła (mm): 8-12 glass thickness (mm): 8-12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 7

100 90 MODENA US25 Zamek / Latch Materiał / Material US25PSS US25SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel ed 1 1 grubość szkła (mm): 8-12 glass thickness (mm): 8-12 GK25 Zaczep do zamka US25 / Strike for latch US25 GK25 Zaczep GK25 Strike : szkło - szkło : glass - glass US25 Zamek US25 Latch : ściana - szkło : wall - glass Materiał / Material GK25PSS GK25SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel ed 1 grubość szkła (mm): 8-12 glass thickness (mm): 8-12 KP25 Zaczep do zamka US25 (mocowany na ścianie) Strike for latch US25 (fixed to wall) GK25 Zaczep GK25 Strike US25 Zamek US25 Latch Materiał / Material KP25PSS stal nierdzewna / stainless steel ed KP25SSS stal nierdzewna / stainless steel 8 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

101

102 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 30 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

103 BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

104 AKCESORIA DO SZKŁA HARTOWANEGO

105 BUDRIO ABE Uszczelka Clip seal Uszczelka ABE-8 montaż na szkle mm Clip seal ABE-8 for glass mm Uszczelka ABE-8 Clip seal ABE Uszczelka ABE-8 montaż na szkle 8 mm Clip seal ABE-8 for glass 8 mm Uszczelka ABE10 montaż na szkle 10 mm Clip seal ABE10 for glass 10 mm Uszczelka ABE10 Clip seal ABE10 ABE-8 ABE10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 1

106 BUDRIO ASE Uszczelka Clip seal ~5 Uszczelka ASE-8 montaż na szkle mm Clip seal ASE-8 for glass mm 10.5 ~ Uszczelka ASE-8 Clip seal ASE-8 Uszczelka ASE-8 montaż na szkle 8 mm Clip seal ASE-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) ASE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

107 BUDRIO BSE Uszczelka Clip seal 10.5 ~28 1 Uszczelka BSE-8 montaż na szkle mm Clip seal BSE-8 for glass mm 8 ~15 ~ ~9 Uszczelka BSE-8 Clip seal BSE-8 Uszczelka BSE-8 montaż na szkle 8 mm Clip seal BSE-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) BSE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 3

108 BUDRIO DOE Uszczelka Clip seal Uszczelka DOE-8 montaż na szkle mm Clip seal DOE-8 for glass mm 8 13 Uszczelka DOE-8 Clip seal DOE-8 Uszczelka DOE-8 montaż na szkle 8 mm Clip seal DOE-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) DOE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

109 BUDRIO GCE Uszczelka Clip seal Uszczelka GCE-8 montaż na szkle mm Clip seal GCE-8 for glass mm Uszczelka GCE-8 Clip seal GCE-8 Uszczelka GCE-8 montaż na szkle 8 mm Clip seal GCE-8 for glass 8 mm GCE-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 5

110 BUDRIO GGE Uszczelka Clip seal Uszczelka GGE8-10 montaż na szkle 8 mm Clip seal GGE8-10 for glass 8 mm Uszczelka GGE8-10 Clip seal GGE Uszczelka GGE8-10 montaż na szkle 10 mm Clip seal GGE8-10 for glass 10 mm GGE8-10 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

111 BUDRIO OWE Uszczelka Clip seal Uszczelka OWE-8 montaż na szkle mm Clip seal OWE-8 for glass mm Uszczelka OWE-8 montaż na szkle 8 mm Clip seal OWE-8 for glass 8 mm Uszczelka OWE-8 Clip seal OWE Uszczelka OWE10 montaż na szkle 10 mm Clip seal OWE10 for glass 10 mm OWE-8 OWE10 12 Uszczelka OWE10 Clip seal OWE10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 7

112 BUDRIO SDE Uszczelka Clip seal Uszczelka SDE8-10 montaż na szkle 8 mm Clip seal SDE8-10 for glass 8 mm Uszczelka SDE8-10 Clip seal SDE Uszczelka SDE8-10 montaż na szkle 10 mm Clip seal SDE8-10 for glass 10 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) SDE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

113 BUDRIO WBE Uszczelka Clip seal Uszczelka WBE-8 montaż na szkle mm Clip seal WBE-8 for glass mm Uszczelka WBE-8 Clip seal WBE-8 Uszczelka WBE-8 montaż na szkle 8 mm Clip seal WBE-8 for glass 8 mm WBE-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 9

114 BUDRIO WSE Uszczelka Clip seal Uszczelka WSE-8 Clip seal WSE Uszczelka WSE-8 montaż na szkle 8 mm Clip seal WSE-8 for glass 8 mm Uszczelka WSE-8 montaż na szkle mm Clip seal WSE-8 for glass mm Uszczelka WSE8-10 Clip seal WSE Uszczelka WSE8-10 montaż na szkle 10 mm Clip seal WSE8-10 for glass 10 mm WSE-8 WSE8-10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

115 BUDRIO PMBE Uszczelka magnetyczna Magnetic clip seal Uszczelka PMBE-8 montaż na szkle mm Clip seal PMBE-8 for glass mm Uszczelka PMBE-8 Clip seal PMBE Uszczelka PMBE-8 montaż na szkle 8mm Clip seal PMBE-8 for glass 8 mm PMBE-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 11

116 BUDRIO PMFE Uszczelka magnetyczna 90 / 180 Magnetic clip seal 90 / ~15.5 ~ Uszczelka PMFE-8 montaż na szkle mm Clip seal PMFE-8 for glass mm Uszczelka PMFE-8 Clip seal PMFE-8 ~18.5 ~18.5 PMFE-8 PMFE-8-L2500 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO Uszczelka PMFE-8 montaż na szkle 8 mm Clip seal PMFE-8 for glass 8 mm 12 BUDRIO І Uszczelki І Clip seals

117 BUDRIO PMSE Uszczelka magnetyczna 135 Magnetic clip seal Uszczelka PMSE-8 montaż na szkle mm Clip seal PMSE-8 for glass mm Uszczelka PMSE-8 Clip seal PMSE-8 Uszczelka PMSE-8 montaż na szkle 8 mm Clip seal PMSE-8 for glass 8 mm PMSE-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 13

118 BUDRIO LMP2200 Profil magnetyczny Magnetic profile 1 ~9 90 ~17 ~7 45 LMP2200 materiał: stal nierdzewna wykończenie: półpołysk Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: stainless steel finish: semi-polished LMP2200SET Profil magnetyczny z 1/2 uszczelki magnetycznej Magnetic profile with 1/2 of magnetic seal 9 ~17 ~15 Profil LMP2200SET montaż na szkle mm Profile LMP2200SET for glass mm 9 LMP2200SET Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) ~17 8 materiał: PVC / stal nierdzewna zakres temperatur: 0-50 C odporność UV: EN ISO wykończenie: półpołysk material: PVC / stainless steel temperature range: 0-50 C UV resistance: EN ISO finish: semi-polished ~18 Profil LMP2200SET montaż na szkle 8 mm Profile LMP2200SET for glass 8 mm HPPMMA Próg / Doorstep seal.5 Długość standardowa (mm) Standard lenght (mm) 12 HPPMMA 2000 materiał: acrylic glass material: acrylic glass 14 BUDRIO І Uszczelki І Clip seals

119 BUDRIO TGMP Próg aluminiowy Doorstep profile 33 ~.5 12 ~ TGMP-950 PPC TGMP-2000 PPC TGMP-3000 PPC Wykończenie Finish półpołysk / semi-polished półpołysk / semi-polished półpołysk / semi-polished Długość (mm) Length (mm) materiał: aluminium material: aluminium TGMB-01L Profil końcowy lewy do progu aluminiowego - boczny Doorstep side end cap - left TGMB-01L PC Wykończenie Finish ed Materiał Material PVC / PVC BUDRIO І Próg kabinowy І Shower doorstep 15

120 BUDRIO TGMB-01R Profil końcowy prawy do progu aluminiowego - boczny Doorstep side end cap - right TGMK-02L Profil końcowy lewy do progu aluminiowego Doorstep end cap - left 23 ~40.5 ~4 9 9 ~1 ~.5 33 ~ TGMB-01R PC Wykończenie Finish ed Materiał Material PVC / PVC ~ TGMK-02L PC Wykończenie Finish ed Materiał Material PVC / PVC 1 BUDRIO І Próg kabinowy І Shower doorstep

121 BUDRIO TGMK-02R Profil końcowy prawy do progu aluminiowego Doorstep end cap - right TGMN-03 Profil narożny do progu aluminiowego Doorstep corner connector ~40.5 ~1 ~4 9 9 ~ TGMK-02R PC Wykończenie Finish ed Materiał Material PVC / PVC 9 ~17.5 TGMN-03 PC Wykończenie Finish ed Materiał Material PVC / PVC BUDRIO І Próg kabinowy І Shower doorstep 17

122 BUDRIO BUDRIO Schemat zastosowań Assembly scheme.5 TGMP Próg aluminiowy TGMK-02R TGMP Doorstep profile Profil końcowy prawy do progu aluminiowego TGMK-02R Doorstep end cap - right TGMB-01L Profil końcowy lewy do progu aluminiowego - boczny TGMB-01L Doorstep side end cap - left Przykład zastosowania dla kabiny z drzwiami otwieranymi na zewnątrz Example of installation on outside opening shower door 18 BUDRIO І Próg kabinowy І Shower doorstep

123 BUDRIO BUDRIO Schemat zastosowań Assembly scheme TGMK-02R Profil końcowy prawy do progu aluminiowego TGMK-02R Doorstep end cap - right TGMP Próg aluminiowy TGMP Doorstep profile ~27.5 TGMK-02L Profil końcowy lewy do progu aluminiowego TGMK-02L Doorstep end cap - left TGMN-03 Profil narożny do progu aluminiowego TGMN-03 Doorstep corner connector Przykład zastosowania dla systemu przesuwnego SF40 Example of installation on sliding system SF40 BUDRIO І Próg kabinowy І Shower doorstep 19

124 NOTATKI 20 BUDRIO І Próg kabinowy І Shower doorstep

125

126 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 30 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

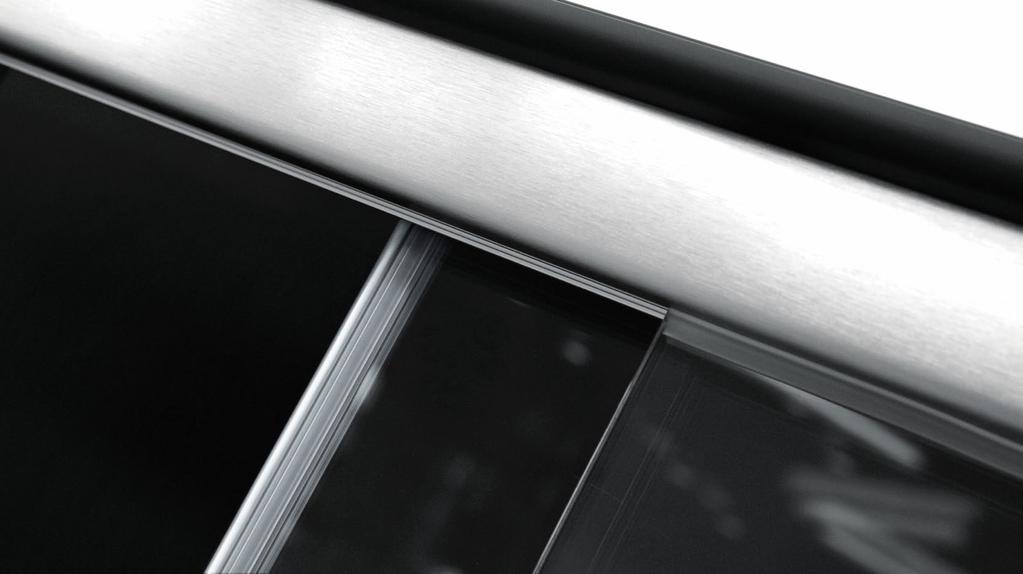

127 TRIESTE SF40 System przesuwny Sliding system AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

128 AKCESORIA DO SZKŁA HARTOWANEGO

129 Quality product of TRIESTE SF40 TREISTE SF40 System przesuwny TRIESTE SF40 Sliding system TRIESTE SF40 SF40-STP Odbój SF40-STP End stopper SF40-TR Prowadnica górna SF40-TR Top track SF40-ROLLER Wózek z klamrą SF40-ROLLER Carrige roller with clamp SF40-BK Kątownik montażowy SF40-BK Mounting bracket Uszczelka BUDRIO BUDRIO Clip seal Przykładowy uchwyt Exemplary handle Panel przesuwy Sliding door Panel stały Fixed panel SF-GUIDE Prowadnica dolna SF-Guide Floor guide Profil montażowy do panela stałego: FIX-U, FIX-C Chanel for fixed panel: FIX-U, FIX-C Profil montażowy do panela stałego: FIX-U, FIX-C Chanel for fixed panel: FIX-U, FIX-C Zestaw na jedno skrzydło zawiera: One panel set includes: Produkt / Produkt Sztuk / Pcs prowadnica górna / top track 1 wózek z klamrą / knob clamb roller 2 odbój z zaczepem / end stopper with catch 2 kątownik montażowy - komplet/ mounting brackets -set 1 prowadnica dolna / floor guide 1 Zestaw na jedno skrzydło One panel set SF40-SET PSS SF40-SET AX Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 udźwig systemu (kg): 0 set s capacity (kg): 0 Zestaw na dwa skrzydła 90 zawiera: Two panels 90 set- corner instalation - includes: Produkt / Produkt Sztuk / Pcs prowadnica górna / top track 1 wózek z klamrą / knob clamb roller 4 odbój z zaczepem / end stopper with catch 4 kątownik montażowy - komplet/ mounting brackets -set 1 prowadnica dolna / floor guide 2 łącznik kątowy szyn kąt 90 / 90 angled connector 1 udźwig systemu (kg): 2 x 0 set s capacity (kg) : 2 x 0 Zestaw na dwa skrzydła 90 Two panels 90 set- corner instalation SF40-SET90 PSS SF40-SET90 AX Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 Zestawy nie zawierają: profila montażowego: FIX-U, FIX-C, FPS, uszczelek i uchwytu Sets not include: U channel for fixed glass panel: FIX-U, FIX-C, FPS, seals and handle TRIESTE SF40 І System przesuwny І Sliding system 1

130 TRIESTE SF40 Quality product of SF40-TR Prowadnica górna Top track SF40-TR2200PSS SF40-TR2200AX materiał: aluminium Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox material: aluminium SF40-ROLLER Wózek z klamrą na łożyskach kulkowych Carriage roller with clamp SF40-ROLLER-PSS SF40-ROLLER-SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10 Wykończenie Finish material: stainless steel glass thickness (mm): 8; 10 panel jezdny for sliding panel 2 TRIESTE SF40 І System przesuwny І Sliding system

131 Quality product of TRIESTE SF40 SF40-STP Odbój z zaczepem End stopper with catch SF40-STP SF40BK Kątownik montażowy (komplet P+L) Mounting bracket (set R+L) SF40BK-PSS SF40BK-SATIN materiał: stal chromowana material: chromed steel 8-10 SF-GUIDE Prowadnica dolna Floor guide SF-GUIDE Materiał / Material teflon / teflon grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 TRIESTE SF40 І System przesuwny І Sliding system 3

132 TRIESTE SF40 Quality product of SF40-CORNER CDA/DRM100 Łącznik kątowy szyn SF40 kąt 90 SF40 90 angled connector 17 SF40-CORNER-PSS SF40-CORNER-SATIN materiał: plastik FIX-U Profil montażowy FIX-U do panela stałego FIX-U channel for fixed panel Wykończenie Finish imitacja stal połysk / imitation polished steel imitacja alinox / imitation alinox material: plastic 17.5 FIX-U-2000PSS FIX-U-3000PSS FIX-U-4000PSS FIX-U-2000AX FIX-U-3000AX FIX-U-4000AX materiał: aluminium Długość (mm) Lenght (mm) Wykończenie Finish alinox / alinox alinox / alinox alinox / alinox material: aluminium 4 TRIESTE SF40 І System przesuwny І Sliding system

133 Quality product of TRIESTE SF40 CDA/FIX-C FIX-C Profil montażowy FIX-C do panela stałego FIX-C channel for fixed panel 13 R FIX-C-COVER FIX-C-2000PSS FIX-C-4000PSS FIX-C-2000AX FIX-C-4000AX materiał: aluminium Długość (mm) / Lenght (mm) alinox / alinox alinox / alinox material: aluminium Pokrywka progowa do profila FIX-C Top cover for FIX-C Długość (mm) / Lenght (mm) FIX-C-COV1500PSS FIX-C-COV3000PSS FIX-C-COV1500AX FIX-C-COV3000AX materiał: aluminium alinox / alinox alinox / alinox material: aluminium TRIESTE SF40 І System przesuwny І Sliding system 5

134 TRIESTE SF40 Quality product of FIX-U-EC Zaślepka do profila montażowego FIX-U End cap for FIX-U channel FIX-U-EC-PSS FIX-U-EC-SSS 1 materiał: stal nierdzewna material: stainless steel FIX-C-EC Zaślepka boczna do profila montażowego FIX-C End cap for FIX-C channel 22 Typ / Type FIX-C-ECRH PSS prawa / right FIX-C-ECLH PSS lewa / left 1 FIX-C-ECRH SSS FIX-C-ECLH SSS prawa / right lewa / left Na rysunku przedstawiono typ lewy Left type materiał: stal nierdzewna material: stainless steel U Uszczelki do profili FIX-U i FIX-C FIX-U & FIX-C seals U1 U2 U4 U1 U2 U4 kolor: bezbarwna Profil / Panel FIX-U & FIX-C FIX-U & FIX-C FIX-U & FIX-C Grubość szkła (mm) Glass thickness (mm) 10 8 colour: transparent white TRIESTE SF40 І System przesuwny І Sliding system
