AKCESORIA KABIN PRYSZNICOWYCH

Transkrypt

1 AKCESORIA DO KABIN PRYSZNICOWYCH

2 BOXES ACCESSORIES SHOWER

3 BOLOGNA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

4 AKCESORIA DO SZKŁA HARTOWANEGO

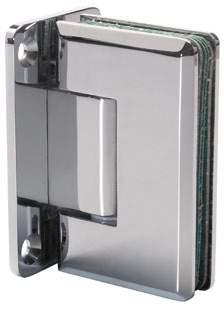

5 BOLOGNA GX990.1 Zawias (szkło - ściana 90 ) Hinge (glass to wall 90 ) GX990.1PC GX990.1SC materiał: mosiądz grubość szkła (mm): 8; 10 max. waga drzwi na parę (kg): 60 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 chrom połysk / polish chrome chrom satyna / satin chrome material: brass glass thickness (mm): 8; 10 max. door weight per pair (kg): 60 max. door width (mm): 900 recommended torque force (Nm): 10 GX990.1OS Zawias: mocowanie boczne (szkło - ściana 90 ) Hinge: side fixing (glass to wall 90 ) 65 GX990.1OSPC GX990.1OSSC chrom połysk / polish chrome chrom satyna / satin chrome materiał: mosiądz grubość szkła (mm): 8; 10 max. waga drzwi na parę (kg): 60 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 8; 10 max. door weight per pair (kg): 60 max. door width (mm): 900 recommended torque force (Nm): 10 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

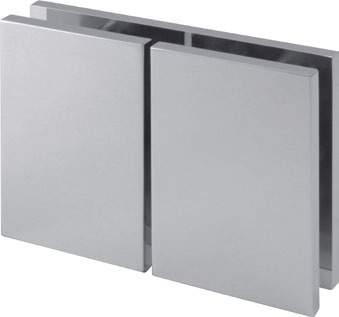

6 BOLOGNA GX990.2 Zawias (szkło - szkło 180 ) Hinge (glass to glass 180 ) GX990.2PC chrom połysk / polish chrome GX990.2SC chrom satyna / satin chrome materiał: mosiądz material: brass grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 max. waga drzwi na parę (kg): 60 max. door weight per pair (kg): 60 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 max. door width (mm): 900 recommended torque force (Nm): 10 GX990.3 Zawias (szkło - szkło 135 ) Hinge (glass to glass 135 ) GX990.3PC chrom połysk / polish chrome GX990.3SC chrom satyna / satin chrome materiał: mosiądz material: brass grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 max. waga drzwi na parę (kg): 60 max. door weight per pair (kg): 60 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 max. door width (mm): 900 recommended torque force (Nm): 10 Krawędź szkła 45 Mitred edge 45 2 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

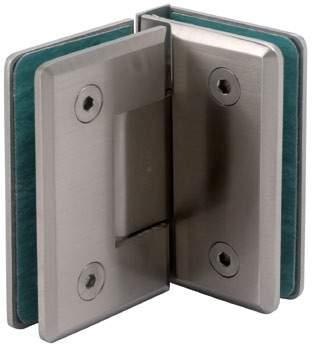

7 BOLOGNA GX990.4 Zawias (szkło - szkło 90 ) Hinge (glass to glass 90 ) GX990.4PC GX990.4SC materiał: mosiądz grubość szkła (mm): 8; 10 max. waga drzwi na parę (kg): 60 max. szerokość drzwi (mm): 900 zalecana siła dokręcania śrub (Nm): 10 chrom połysk / polish chrome chrom satyna / satin chrome material: brass glass thickness (mm): 8; 10 max. door weight per pair (kg): 60 max. door width (mm): 900 recommended torque force (Nm): 10 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

8 BOLOGNA PC401 Klamra (szkło-ściana) Clamp (glass to wall) R Wycięcie w szkle typu U regulacja 0-5 mm U-notch glass adjustment 0-5 mm PC401PC PC401SC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 chrom połysk / polish chrome chrom satyna / satin chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): Standardowe wycięcie - szkło 8 mm Standard notch for glass 8 mm 4 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

9 BOLOGNA PC401L Klamra (szkło-ściana 90 ) Clamp (glass to wall 90 ) PC401LPC PC401LSC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 chrom połysk / polish chrome chrom satyna / satin chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): 10 PC Klamra (szkło-szkło 180 ) Clamp (glass to glass 180 ) PC402PC PC402SC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 chrom połysk / polish chrome chrom satyna / satin chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): 10 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

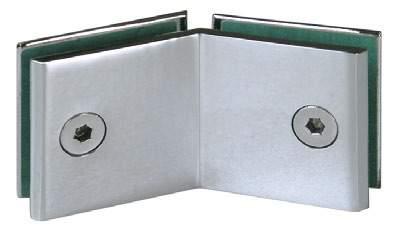

10 BOLOGNA PC403 Klamra (szkło-szkło 135 ) Clamp (glass to glass 135 ) PC403PC PC403SC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 PC406 Klamra (szkło-ściana) Clamp (glass to wall) chrom połysk / polish chrome chrom satyna / satin chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): krawędź szkła 22.5 mitred edge R9 PC406PC chrom połysk / polish chrome PC406SC chrom satyna / satin chrome materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

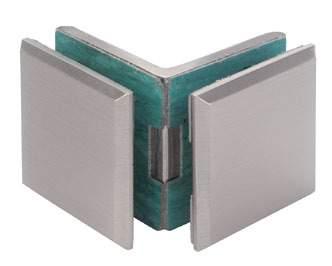

11 BOLOGNA PC414 Klamra (szkło-szkło 90 ) Clamp (glass to glass 90 ) GT GT GT- grubość szkła + grubość podkładki glass thickness + gasket thickness PC414PC PC414SC materiał: mosiądz grubość szkła (mm): 8; 10 zalecana siła dokręcania śrub (Nm): 10 chrom połysk / polish chrome chrom satyna / satin chrome material: brass glass thickness (mm): 8; 10 recommended torque force (Nm): 10 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

12 NOTATKI 8 BOLOGNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

13

14 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

15 VENEZIA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

16 AKCESORIA DO SZKŁA HARTOWANEGO

17 VENEZIA ZAWIASY SERIA TGAH 800 Z REGULACJĄ KĄTA ADJUSTABLE HINGES TGAH 800 SERIES TGAH801OS TGAH801 TGAH802 TGAH804 Zawias regulowany z mocowaniem bocznym (szkło ściana) Adjustable hinge, offset fixing plate (glass to wall) Zawias regulowany (szkło ściana) Adjustable hinge (glass to wall) Zawias regulowany 180 (szkło szkło) Adjustable hinge 180 (glass to galss) Zawias regulowany 90 (szkło szkło) Adjustable hinge 90 (glass to galss) Instrukcja montażu i regulacji kąta zawiasów serii TGAH 1. Odkręcić śrubę imbusową (B) kluczem imbusowym (A) 2. Zdjąć pokrywę maskującą (C) 3. W celu regulacji kąta poluzować 4 śruby (E) obracając je o 1 obrót przeciwnie do ruchu wskazówek zegara 4. Po ustawieniu wymaganego kąta (max ± 10 ) dokręcić mocno śruby (E) 5. Założyć pokrywę maskującą 6. Dokręcić śrubę (B) 7. UWAGA: Sprawdzić dokręcenie śrub E nawet jeśli nie była dokonywana regulacja kąta Angle adjustment instruction TGAH series 1. Use hexagon key (A) to unfasten the screw (B) 2. Open the cover (C) 3. Use hexagon key (D) to unfasten 4 screw (E) by turning 1 circle possibly then proceed with the adjustment 4. After done with the angle adjustment (max ± 10 ), fasten 4 screws (E) tightly 5. Close the cover 6. Fasten screw (B) 7. NOTE: Check tightness of screws E, even if angle adjustment was not made E D klucz imbusowy hexagon key B C A na zewnątrz outside 10 (max.) klucz imbusowy hexagon key wewnątrz inside 10 (max.) VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

18 VENEZIA TGAH801OS Zawias regulowany z mocowaniem bocznym (szkło ściana) Adjustable hinge, offset fixing plate (glass to wall) TGAH801OS SC TGAH801OS PC satyna / satin połysk / polish 31 materiał: mosiądz grubość szkła (mm): 6; 8 material: brass glass thickness (mm): 6; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 max.door width per pair hinges (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką NOTE: fixing screws of hinge s body covered by plate TGAH801 Zawias regulowany (szkło ściana) Adjustable hinge (glass to wall) TGAH801 SC TGAH801 PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 6; 8 material: brass glass thickness (mm): 6; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 max.door width per pair hinges (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką NOTE: fixing screws of hinge s body covered by plate VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

19 VENEZIA TGAH802 5 Zawias regulowany 180 (szkło szkło) Adjustable hinge 180 (glass to glass) 5 TGAH Zawias regulowany 90 (szkło szkło) Adjustable hinge 90 (glass to glass) TGAH802 SC TGAH802 PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 6; 8 material: brass glass thickness (mm): 6; max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): 45 max. szer. szkła dla pary zawiasów (mm): 750 max.door width per pair hinges (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką NOTE: fixing screws of hinge s body covered by plate TGAH804 SC TGAH804 PC materiał: mosiądz grubość szkła (mm): 6; 8 satyna / satin połysk / polish material: brass glass thickness (mm): 6; 8 max. waga szkła dla pary zawiasów (kg): 45 max. glass weight per pair hinges (kg): max. szer. szkła dla pary zawiasów (mm): 750 UWAGA: śruby montażowe korpusu zawiasu zamaskowane pokrywką max.door width per pair hinges (mm): 750 NOTE: fixing screws of hinge s body covered by plate VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

20 VENEZIA ZAWIASY REGULOWANE SERIA TGAH 500 Z PIONOWĄ OSIĄ OBROTU I REGULACJĄ KĄTA ADJUSTABLE VERTICALLY PIVOTED HINGES TGAH 500 SERIES TGAH501LOS TGAH501ROS TGAH505 Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Adjustable vertically pivoted hinge wall installation, left Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Adjustable vertically pivoted hinge wall installation, right Zawias regulowany z pionową osią obrotu, montowany do podłogi / sufitu Adjustable vertically pivoted hinge, floor / ceiling installation Instrukcja montażu i regulacji kąta zawiasów serii TGAH 1. W celu regulacji kąta poluzować śruby A i B kluczem imbusowym (D) obracając je o 1 obrót przeciwnie do ruchu wskazówek zegara 2. Po ustawieniu wymaganego kąta (max ± 30 ) dokręcić mocno śruby (A i B) 3. UWAGA: Sprawdzić dokręcenie śrub A i B nawet jeśli nie była dokonywana regulacja kąta Angle adjustment instruction 1.Use hexagon key (D) to unfasten screw (A i B) by turning 1circle possibly then proceed with the adjustment After done with the angle adjustment (max ± 30 ), fasten screws (A i B) tightly 3. NOTE: Check tightness of screws A i B, even if angle adjustment was not made śruby A i B screews A & B D klucz imbusowy hexagon key na zewnątrz outside wewnątrz inside 30 max. 30 max. 4 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

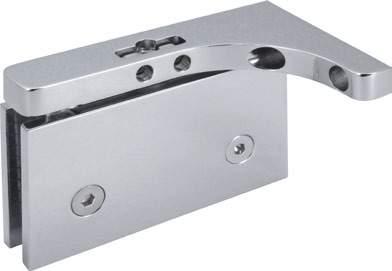

21 VENEZIA TGAH501LOS Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Adjustable vertically pivoted hinge wall installation, left TGAH501LOS SC TGAH501LOS PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 TGAH501ROS Zawias regulowany z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Adjustable vertically pivoted hinge wall installation, right TGAH501ROS SC TGAH501ROS PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

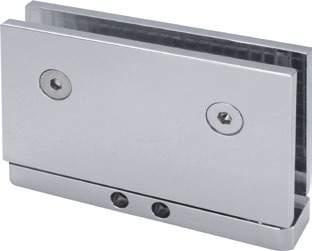

22 VENEZIA TGAH505 Zawias regulowany z pionową osią obrotu, montowany do podłogi / sufitu Adjustable vertically pivoted hinge, floor / ceiling installation TGAH505 SC TGAH505 PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

23 VENEZIA ZAWIASY STANDARDOWE SERIA TGSH 500 STANDARD HINGES TGSH 500 SERIES TGSH505LOS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Standard vertically pivoted hinge, wall installation, left TGSH505ROS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Standard vertically pivoted hinge, wall installation, right TGSH505 Zawias standardowy z pionową osią obrotu, montowany do podłogi / sufitu Standard vertical pivoted hinge, floor / ceiling installation TGSH505LOS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, lewy Standard vertically pivoted hinge, wall installation, left TGSH505LOS SC TGSH505LOS PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

24 VENEZIA TGSH505ROS Zawias standardowy z pionową osią obrotu i mocowaniem bocznym do ściany, prawy Standard vertically pivoted hinge, wall installation, right TGSH505ROS SC TGSH505ROS PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): 800 TGSH505 Zawias standardowy z pionową osią obrotu, montowany do podłogi / sufitu Standard vertically pivoted hinge, floor / ceiling installation TGSH505 SC TGSH505 PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10 material: brass glass thickness (mm): 8; 10 max. waga szkła dla pary zawiasów (kg): 55 max. glass weight per pair hinges (kg): 55 max. szer. szkła dla pary zawiasów (mm): 800 max.door width per pair hinges (mm): VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

25 VENEZIA KLAMRY REGULOWANE SERIA TGAC 700 ADJUSTABLE CLAMPS TGAC 700 SERIES TGAC701 Klamra regulowana (szkło - ściana), H=51 mm Adjustable clamp (glass to wall), H=51 mm TGAC704 Klamra regulowana (szkło - szkło), H=51 mm Adjustable clamp (glass to glass), H=51 mm TGAC Klamra regulowana (szkło - ściana), H=51 mm Adjustable clamp (glass to wall), H=51 mm krawędź szkła 45 glass edge TGAC701 SC satyna / satin TGAC701 PC połysk / polish dla ustawienia 45 for 45 dla ustawienia 90 for 90 materiał: mosiądz grubość szkła (mm): 8; 10; 12 material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 9

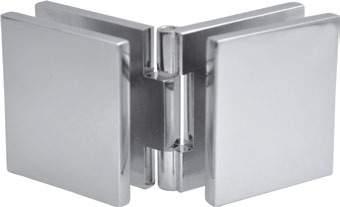

26 VENEZIA TGAC704 Klamra regulowana (szkło - szkło), H=51 mm Adjustable clamp (glass to glass), H=51 mm dla ustawienia 180 for TGAC704 SC TGAC704 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 krawędź szkła 22.5 glass edge 22.5 dla ustawienia 135 for VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

27 VENEZIA KLAMRY STANDARDOWE SERIA TGSC STANDARD CLAMPS TGSC SERIES TGSC701 TGSC702 TGSC704 Klamra standardowa (szkło - ściana), H=51 mm Standard clamp (glass to wall), H=51 mm Klamra standardowa 180 (szkło - szkło), H=51 mm Standard clamp 180 (glass to glass), H=51 mm Klamra standardowa 90 (szkło - szkło), H=51 mm Standard clamp 90 (glass to glass), H=51 mm TGSC501 Klamra standardowa (szkło ściana), H=72 mm Standard clamp (glass to wall), H=72 mm TGSC502 Klamra standardowa 180 (szkło szkło), H=72 mm Standard clamp 180 (glass to glass), H=72 mm TGSC504 Klamra standardowa 90 (szkło szkło), H=72 mm Standard clamp 90 (glass to glass), H=72 mm VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 11

28 16 16 VENEZIA TGSC701 Klamra standardowa (szkło - ściana), H=51 mm Standard clamp (glass to wall), H=51 mm TGSC701 SC TGSC701 PC satyna / satin połysk / polish Wycięcie w szkle dla szczeliny 5 mm : gap 5mm Wycięcie w szkle dla szczeliny 0-5 mm : adjustments 0-5 mm materiał: mosiądz material: brass grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 TGSC702 Klamra standardowa 180 (szkło - szkło), H=51 mm Standard clamp 180 (glass to glass), H=51 mm TGSC702 SC TGSC702 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

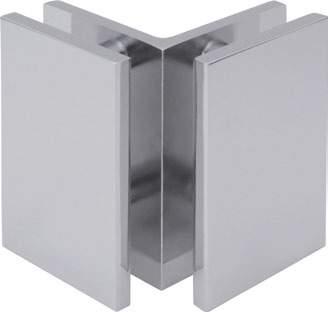

29 VENEZIA TGSC704 Klamra standardowa 90 (szkło - szkło), H=51 mm Standard clamp 90 (glass to glass), H=51 mm GT GT GT- grubość szkła glass thickness TGSC704 SC TGSC704 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 13

30 VENEZIA TGSC501 Klamra standardowa (szkło ściana), H=72 mm Standard clamp (glass to wall), H=72 mm Wycięcie w szkle dla szczeliny 5 mm : gap 5mm Wycięcie w szkle dla szczeliny 0-5 mm : adjustments 0-5 mm TGSC501 SC TGSC501 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

31 VENEZIA TGSC502 Klamra standardowa 180 (szkło szkło), H=72 mm Standard clamp 180 (glass to glass), H=72 mm TGSC502 SC TGSC502 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 15

32 VENEZIA TGSC504 Klamra standardowa 90 (szkło szkło), H=72 mm Standard clamp 90 (glass to glass), H=72 mm GT GT- grubość szkła GT- glass thickness GT TGSC504 SC TGSC504 PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

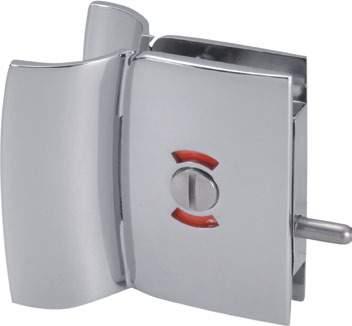

33 VENEZIA TGLI70H Zamek centralny ze wskaźnikiem obłożenia i uchwytem Indication lock with lever handle TGLI70H SC TGLI70H PC materiał: mosiądz grubość szkła (mm): 8; 10; 12 Zawiera płytkę zaczepową satyna / satin połysk / polish material: brass glass thickness (mm): 8; 10; 12 Keeper plate included TGSI70H Przeciwkaseta Strike box TGSI70H SC TGSI70H PC satyna / satin połysk / polish materiał: mosiądz grubość szkła (mm): 8; 10; 12 dla zamka: TGLI70H material: brass glass thickness (mm): 8; 10; 12 for lock: TGLI70H VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 17

34 PRODUKTY POWIĄZANE RELATED PRODUCTS TGLI10S ERICE LINE Zamek łazienkowy ze wskaźnikiem obłożenia Washroom indication lock TGLI10S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 nie zawiera płytki zaczepowej nie zawiera klamki satyna / satin stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 keeper plate not included lever handle not included Zamek TGLI10S można montować zarówno do drzwi otwieranych do środka pomieszczenia jak i na zewnątrz, po obróceniu mechanizmu zamka i wskaźnika obłożenia TGLI10S indicator lock can be used for both outwarddoor and inward door by exchanging the thumbturn side TGS10S Przeciwkaseta Strike patch ERICE LINE TGS10S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 Dla zamka: TGLI10S satyna / satin stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 For lock: TGLI10S VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

35 PRODUKTY POWIĄZANE RELATED PRODUCTS ERICE LINE TGLI30S 119 Zamek łazienkowy ze wskaźnikiem obłożenia Washroom indication lock Zamek TGLI30S można montować zarówno do drzwi otwieranych do środka pomieszczenia jak i na zewnątrz, po obróceniu mechanizmu zamka i wskaźnika obłożenia TGLI30S indicator lock can be used for both outwarddoor and inward door by exchanging the thumbturn side TGLI30S SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 nie zawiera płytki zaczepowej nie zawiera klamki satyna / satin stainless steel material: stainless steel glass thickness (mm): 8; 10; 12 keeper plate not included lever handle not included ERICE LINE TGS30S Przeciwkaseta Strike patch TGS30S SSS satyna / satin stainless steel materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 material: stainless steel glass thickness (mm): 8; 10; 12 Dla zamka: TGLI30S For lock: TGLI30S VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 19

36 NOTATKI 20 VENEZIA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

37

38 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

39 TAORMINA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

40 TAORMINA ZAWIASY I KLAMRY DO KABIN PRYSZNICOWYCH SHOWER HINGES AND CLAMPS ZAWIASY STANDARDOWE STANDARD HINGES GTW90ST-611 GTG180ST-1 ZAWIASY UNOSZONE LIFTED HINGES GTW90LF-711LH GTW90LF-711RH GTW90LF-722LH GTW90LF-722RH GTG180LF-1LH GTG180LF-1RH KLAMRY CLAMPS GTW90PC-321 GTG180PC-512 TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

41 Quality product of TAORMINA TAORMINA Schemat zastosowań Assembly scheme Lewy Left Prawy Right Lewy Left Prawy Right Zawias Lewy lub Prawy jest określany w każdym przypadku przez widok z zewnątrz. Left or Right have to be determined in any case by view from outside TAORMINA Schemat zastosowań Assembly scheme panel stały fix panel panel stały fix panel Lewy Left Prawy Right Zawias Lewy lub Prawy jest określany w każdym przypadku przez widok z zewnątrz. Left or Right have to be determined in any case by view from outside TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

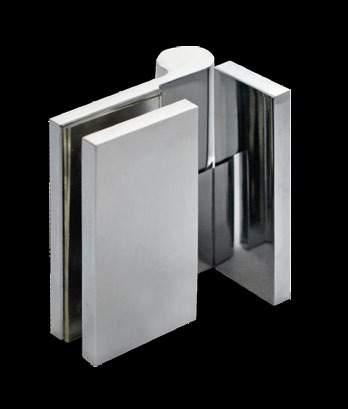

42 TAORMINA Quality product of GTW90ST-611 Zawias standardowy (ściana - szkło 90 ) z płytką mocującą wewnętrzną, otwierany na zewnątrz Standard hinge (wall to glass 90 ), inside fixing plate, outside opening 56 Wnętrze Inside GTW90ST-611PC GTW90ST-611SC chrom połysk / polish chrome chrom satyna / satin chrome materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 45 material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 GTG180ST-1 Zawias standardowy (szkło - szkło 180 ), otwierany na zewnątrz Standard hinge (glass to glass 180 ), outside opening Wnętrze Inside GTG180ST-1PC chrom połysk / polish chrome GTG180ST-1SC chrom satyna / satin chrome materiał: mosiądz grubość szkła (mm): 6; 8 material: brass glass thickness (mm): 6; max. waga szkła na parę (kg): 45 zalecana siła dokręcania śrub (Nm): 10 max. door weight per pair (kg): 45 recommended torque force (Nm): 10 2 TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

43 Quality product of TAORMINA GTW90LF-711LH Zawias unoszony lewy (ściana - szkło 90 ) z płytką mocująca wewnętrzną, otwierany na zewnątrz Lifted hinge - left (wall to glass 90 ), inside fixing plate, outside opening 8 32 Wnętrze Inside GTW90LF-711LHPC chrom połysk / polish chrome GTW90LF-711LHSC materiał: mosiądz chrom satyna / satin chrome material: brass 32 grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 GTW90LF-711RH Zawias unoszony prawy (ściana - szkło 90 ) z płytką mocującą wewnętrzną, otwierany na zewnątrz Lifted hinge - right (wall to glass 90 ), inside fixing plate, outside opening 56 Wnętrze Inside GTW90LF-711RHPC chrom połysk / polish chrome GTW90LF-711RHSC materiał: mosiądz chrom satyna / satin chrome material: brass 32 grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

44 TAORMINA Quality product of GTW90LF-722LH Zawias unoszony lewy (ściana - szkło 90 ) z płytką mocującą wewnętrzną, otwierany do wewnątrz Lifted hinge - left (wall to glass 90 ), inside fixing plate, inside opening 4 56 Wnętrze Inside GTW90LF-722LHPC chrom połysk / polish chrome GTW90LF-722LHSC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 chrom satyna / satin chrome material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): Wnętrze Inside GTW90LF-722RH Zawias unoszony prawy (ściana - szkło 90 ) z płytką mocującą wewnętrzną, otwierany do wewnątrz Lifted hinge - right (wall to glass 90 ), inside fixing plate, inside opening GTW90LF-722RHPC chrom połysk / polish chrome GTW90LF-722RHSC materiał: mosiądz chrom satyna / satin chrome material: brass grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

45 Quality product of TAORMINA GTG180LF-1LH 94 Zawias unoszony lewy (szkło - szkło 180 ), otwierany na zewnątrz Lifted hinge - left (glass to glass 180 ), outside opening GTG180LF-1LHPC chrom połysk / polish chrome GTG180LF-1LHSC chrom satyna / satin chrome materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): GTG180LF-1RH Zawias unoszony prawy (szkło - szkło 180 ), otwierany na zewnątrz Lifted hinge - right (glass to glass 180 ), outside opening Wnętrze Inside Wnętrze Inside GTG180LF-1RHPC chrom połysk / polish chrome GTG180LF-1RHSC chrom satyna / satin chrome materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

46 TAORMINA Quality product of GTW90PC-321 Klamra (ściana - szkło 90 ) Clamp (wall to glass 90 ) Wnętrze Inside GTG180PC-512 Klamra (szkło - szkło 180 ) Clamp (glass to glass 180 ) GTW90PC-321PC GTW90PC-321SC materiał: mosiądz grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 chrom połysk / polish chrome chrom satyna / satin chrome material: brass glass thickness (mm): 6; 8 recommended torque force (Nm): Wnętrze Inside GTG180PC-512PC GTG180PC-512SC chrom połysk / polish chrome chrom satyna / satin chrome materiał: mosiądz material: brass grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 recommended torque force (Nm): TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

47 Quality product of TAORMINA ZESTAW LEWY / LEFT SIDE SET Zestaw parawanowy, dwuskrzydłowy, lewy, otwierany do wewnątrz z mocowaniem wewnętrznym Two panels set, left, inside opening, inside fixing plate GTW90LF-722LH GTG180LF-1LH lub GTG180ST-1 Zestaw zawiera / Set includes: Produkt / Produkt GTW90LF-722LH GTG180LF-1LH lub GTG180ST-1 Sztuk / Pcs 2 2 UWAGA: Zalecane zastosowanie 3 zawiasu: GTW90LF-722LH w przypadku przekroczenia max. szerokości szkła 900 mm NOTE: Using 3rd hinge: GTW90LF-722LH is recomended for glass over 900 mm width ZESTAW PRAWY / RIGHT SIDE SET Zestaw parawanowy, dwuskrzydłowy, prawy, otwierany do wewnątrz z mocowaniem wewnętrznym Two panels set, right, inside opening, inside fixing plate GTG180LF-1RH lub GTG180ST-1 GTW90LF-722RH Zestaw zawiera / Set includes: Produkt / Produkt GTW90LF-722RH GTG180LF-1RH lub GTG180ST-1 Sztuk / Pcs 2 2 UWAGA: Zalecane zastosowanie 3 zawiasu: GTW90LF-722RH w przypadku przekroczenia max. szerokości szkła 900 mm NOTE: Using 3rd hinge: GTW90LF-722RH is recomended for glass over 900 mm width TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

48 TAORMINA Quality product of 8 TAORMINA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

49

50 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

51 ETNA Zawiasy i klamry do kabin prysznicowych Shower hinges and clamps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

52 ETNA ZAWIASY I KLAMRY DO KABIN PRYSZNICOWYCH SHOWER HINGES AND CLAMPS TGHU - ZAWIASY UNOSZONE TGHU - LIFTED HINGES TGHU90LH TGHU90RH TGHU180LH TGHU180RH TGHS - ZAWIASY STANDARDOWE TGHS - STANDARD HINGES TGHS90LH TGHS90RH TGHS180LH TGHS180RH TGSC - KLAMRY TGSC - CLAMPS TGSC90 TGSC180 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

53 ETNA NOWOCZESNY I SPÓJNY DESIGN CAŁEJ SERII / MODERN AND COHERENT DESIGN FOR ALL SERIE: Ta sama wysokość zawiasów i klamer (H=65 mm); Jednolity design zawiasu standardowego i unoszonego; Dwa rodzaje wykończenia: połysk oraz satyna imitująca stal nierdzewną szczotkowaną; Niewidoczne śruby montażowe zawiasów i klamer, dzięki zastosowaniu maskownic płytek i korpusów; The same height of the hinges and the clamps (H=65mm); The same design both for the standard hinge and for the lifted hinge; Two surface finishes: polished and satin similar to brushed stainless steel; The fixing plate and the body both of the hinges and the clamps come with cover plates, therefore there are not visible screws; EKONOMICZNE I TRWAŁE ROZWIĄZANIA / LONG LASTING TECHNICAL FEATURES: Mechanizmy unoszenia wykonane ze stali nierdzewnej gwarantują ich długą i bezawaryjną eksploatację; Korpusy odlewane z mosiądzu zapewniają trwałe przyleganie powłok chromowych, a tym samym długotrwałe użytkowanie okuć; The lifting mechanism made in the stainless steel to ensure long lasting and failure-free using; All hinges and clamps are made in brass and chromed to ensure a high-quality long lasting shower fittings; UŁATWIENIA W MONTAŻU / EASY INSTALLATION: Możliwość uniwersalnego montażu zawiasów standardowych i unoszonych, zarówno na stronę lewą jak i prawą. Na przykład zawias prawy otwierany na zewnątrz może być zastosowany jako zawias lewy otwierany do wewnątrz; Proste przygotowanie szkła wymaga wycięcia tylko dwóch otworów ø14; Identyczne wycięcia w szkle dla zawiasów standardowych, unoszonych oraz klamer; Lifted hinges and standard hinges can be installed both on the right side and on the left side. For example the right hinge opening outward can be used as the left hinge opening inward; Only two holes ø14 in the glass panel requested for the installation making the glass cut easy; The same glass notch for standard hinges and the lifted hinges, and as well for the clamps; ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 1

54 ETNA ETNA Schemat zastosowań Assembly scheme wnętrze / inside wnętrze / inside LH RH RH LH Zawias lewy lub prawy jest określany w każdym przypadku przez widok z zewnątrz. Strona zawiasu opisana jest na rewersie płytki montażowej The hand of the hinge, left or right, is specified by view from outside. The hand of the hinge is indicated on the back of the fixing plate. wnętrze / inside wnętrze / inside panel stały fix panel panel stały fix panel panel stały fix panel panel stały fix panel LH RH RH LH Zawias lewy lub prawy jest określany w każdym przypadku przez widok z zewnątrz. Strona zawiasu opisana jest na wewnętrznej stronie korpusu głównego. The hand of the hinge, left or right, is specified by view from outside. The hand of the hinge is indicated on the inner part of the main body. 2 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

55 ETNA TGHU90LH φ14 Zawias unoszony lewy 90 (ściana - szkło) Lifted hinge 90 - left (wall to glass) φ14 R TGHU90LH PC TGHU90LH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHU90RH Zawias unoszony prawy 90 (ściana - szkło) Lifted hinge 90 - right (wall to glass) 8 5 φ14 32 φ R TGHU90RH PC połysk / polish TGHU90RH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 3

56 ETNA TGHU180LH Zawias unoszony lewy 180 (szkło - szkło) Lifted hinge left (glass to glass) TGHU180LH PC połysk / polish φ14 φ14 TGHU180LH SC materiał: mosiądz satyna / satin material: brass 34 φ14 φ14 34 grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): TGHU180RH R R Zawias unoszony prawy 180 (szkło - szkło) Lifted hinge right (glass to glass) TGHU180RH PC połysk / polish φ14 φ14 TGHU180RH SC materiał: mosiądz satyna / satin material: brass 34 φ14 φ14 34 grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

57 ETNA TGHS90LH φ14 Zawias standardowy lewy 90 (ściana - szkło) Standard hinge 90 - left (wall to glass) φ14 R TGHS90LH PC TGHS90LH SC materiał: mosiądz grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 połysk / polish satyna / satin material: brass glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): 10 TGHS90RH Zawias standardowy prawy 90 (ściana - szkło) Standard hinge 90 - right (wall to glass) 8 5 φ14 32 φ R TGHS90RH PC połysk / polish TGHS90RH SC satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 glass thickness (mm): 6; 8 max. waga szkła na parę (kg): 40 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 5

58 ETNA TGHS180LH Zawias standardowy lewy 180 (szkło - szkło) Standard hinge left (glass to glass) φ14 φ14 TGHS180LH PC połysk / polish TGHS180LH SC materiał: mosiądz satyna / satin material: brass 34 φ14 φ14 34 grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 recommended torque force (Nm): TGHS180RH R R Zawias standardowy prawy 180 (szkło - szkło) Standard hinge right (glass to glass) TGHS180RH PC połysk / polish φ14 φ14 TGHS180RH SC materiał: mosiądz satyna / satin material: brass 34 φ14 φ14 34 grubość szkła (mm): 6; 8 max. waga szkła na parę (kg): 40 glass thickness (mm): 6; 8 max. door weight per pair (kg): 40 zalecana siła dokręcania śrub (Nm): 10 recommended torque force (Nm): ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

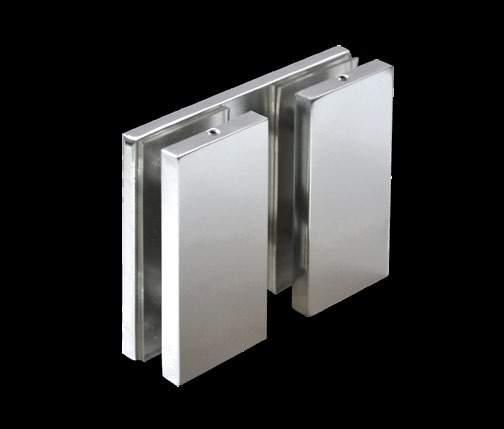

59 ETNA 28 TGSC90 Klamra 90 (ściana - szkło) Clamp 90 (wall to glass ) φ14 TGSC90 PC połysk / polish φ14 34 TGSC90 SC satyna / satin 23 materiał: mosiądz grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 material: brass glass thickness (mm): 6; 8 recommended torque force (Nm): 10 TGSC Klamra 180 (szkło - szkło) Clamp 180 (glass to glass) φ14 φ14 34 φ14 φ14 34 TGSC180 PC TGSC180 SC połysk / polish satyna / satin materiał: mosiądz material: brass grubość szkła (mm): 6; 8 zalecana siła dokręcania śrub (Nm): 10 glass thickness (mm): 6; 8 recommended torque force (Nm): 10 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps 7

60 ETNA 8 ETNA І Zawiasy i klamry do kabin prysznicowych І Shower hinges and clamps

61

62 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

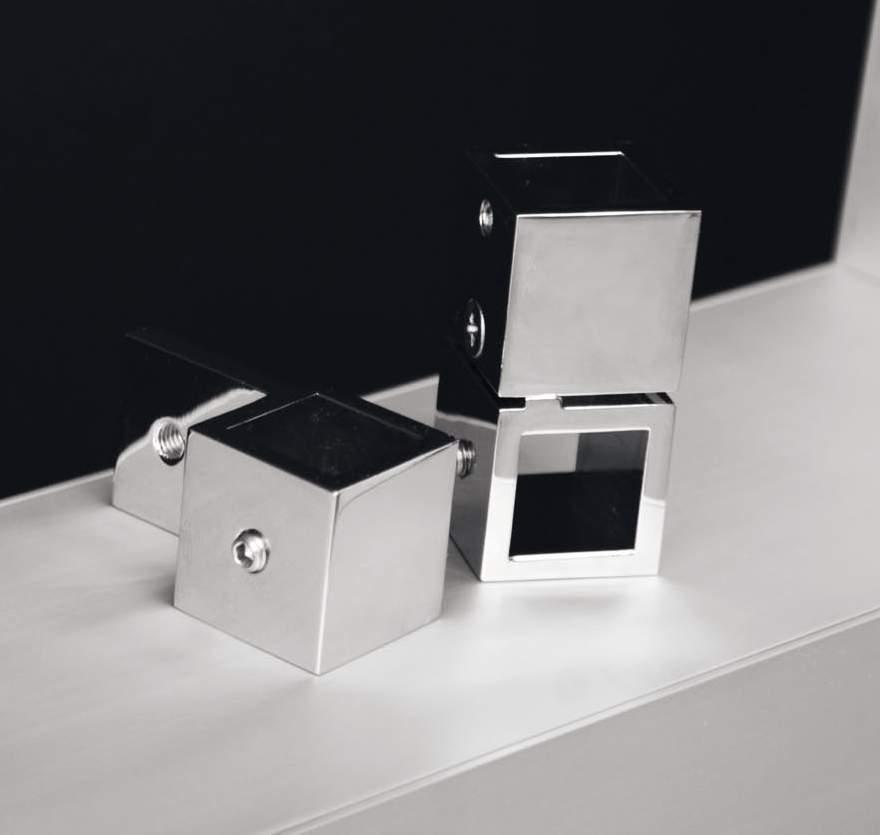

63 FORLI & ENNA Łączniki do kabin Crossbar connectors AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

64 AKCESORIA DO SZKŁA HARTOWANEGO

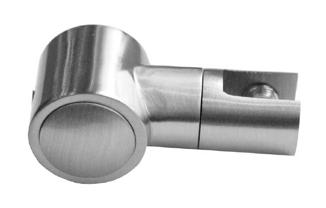

65 Quality product of FORLI R22 Reling wzmacniajacy Ø22 mm Stabiliser bar (tube) Ø22 mm 1200 / R PSS R PSS R SSS R SSS materiał: stal nierdzewna średnica rury (mm): 22 Wykończenie Finish połysk / polish połysk / polish satyna / satin satyna / satin Długość (mm) Length (mm) material: stainless steel tube diameter (mm): 22 CDA/CB01ADJ CB01ADJ Łacznik przegubowy, kątowy do relingów Adjustable angular connector 96 CB01ADJPC CB01ADJSC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome FORLI І Łączniki І Crossbar connectors 1

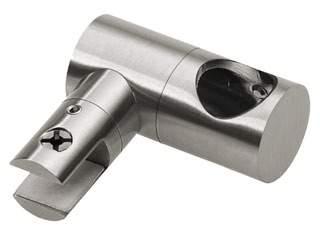

66 FORLI Quality product of CB02 Łącznik boczny, przelotowy szkło - reling Parallel connector CB02PC CB02SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8; 10 glass thickness (mm) : 8; 10 CB03AA Łącznik przelotowy, osiowy szkło - reling Intermediate connector CB03AAPC CB03AASC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubość szkła (mm): 8; 10 glass thickness (mm) : 8; 10 2 FORLI І Łączniki І Crossbar connectors

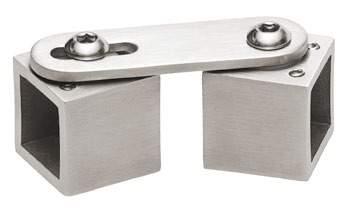

67 Quality product of FORLI CB03BA Łącznik końcowy szkło - reling End connector 11 CB03BAPC CB03BASC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome grubść szkła (mm): 8; 10 glass thickness (mm) : 8; 10 CB03T Łącznik T do relingów T -junction connector CB03TPC CB03TSC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome CB04 Łącznik stały ściana - reling Fixed wall connector CB04PC CB04SC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome FORLI І Łączniki І Crossbar connectors 3

68 FORLI Quality product of CB04ADJ Łącznik przegubowy ściana - reling, mocowanie boczne Offset adjustable connector 3 CB04ADJPC CB04ADJSC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome CB04OS Łącznik stały ściana - reling, mocowanie boczne Offset fixed wall connector CB04OSPC CB04OSSC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polished chrome chrom satyna / satin chrome CB05ADJ Łącznik przegubowy ściana - reling Adjustable wall connector CB05ADJPC CB05ADJSC Materiał / Material mosiądz / brass mosiądz / brass chrom połysk / polish chrome chrom satyna / satin chrome 4 FORLI І Łączniki І Crossbar connectors

69 Quality product of ENNA SCR18 Reling wzmacniający, kwadratowy 18 x 18mm Square stabiliser bar 18 x 18mm /2000 SCR PSS SCR PSS SCR SSS SCR SSS materiał: stal nierdzewna Wykończenie Finish połysk / polish połysk / polish satyna / satin satyna / satin Długość (mm) Length (mm) material: stainless steel SC01ADJ Łącznik kątowy, regulowany do relingów kwadratowych Adjustable angular connector 20 6 SC01ADJ PSS SC01ADJ SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin FORLI І Łączniki І Crossbar connectors 5

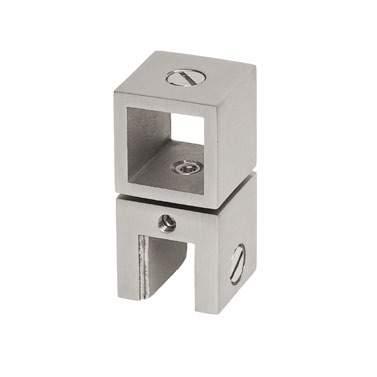

70 ENNA Quality product of SC02 Łącznik boczny, przelotowy szkło-reling kwadratowy Parallel connector SC02 PSS SC02 SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin grubść szkła (mm): 6-10 glass thickness (mm) : 6-10 CDA/CB01ADJ SC03AA Łącznik przelotowy, osiowy szkło-reling kwadratowy Intermediate connector SC03AA PSS SC03AA SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin grubść szkła (mm): 6-10 glass thickness (mm) : ENNA І Łączniki І Crossbar connectors

71 Quality product of ENNA SC03BA Łącznik końcowy szkło - reling kwadratowy End connector SC03BA PSS SC03BA SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin grubść szkła (mm): 6-10 glass thickness (mm) : 6-10 SC03T Łącznik T do relingów kwadratowych T - junction connector SC03T PSS SC03T SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin ENNA І Łączniki І Crossbar connectors 7

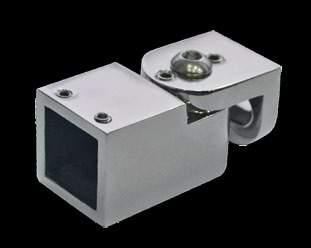

72 ENNA SC04 Łącznik stały ściana - reling kwadratowy Fixed wall connector Quality product of SC04 PSS SC04 SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin SC04A-ADJ INFORMACJA Łącznik regulowany ściana - reling kwadratowy Adjustable wall connector SC04A-ADJ PSS SC04A-ADJ SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polished satyna / satin 8 ENNA І Łączniki І Crossbar connectors

73 9www.cdapolska.pl

74 NOTATKI CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

75 MODENA Gałki i uchwyty prysznicowe Knobs and shower handles PARMA Zamki do kabin prysznicowych Latches for showers AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

76 AKCESORIA DO SZKŁA HARTOWANEGO

77 MODENA KH Gałka do drzwi (ø38) Door knob (ø38) Materiał / Material KH15-38PSS KH15-38SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polish satyna / satin 25.5 grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 TGKH16-25 Gałka do drzwi (Ø 25.5) Door knob (Ø 25.5) TGKH16-25 PC TGKH16-25 SC Materiał / Material aluminium / aluminium aluminium / aluminium połysk / polish satyna / satin grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; TGKH16-40 ~37 Gałka do drzwi (ø40) Door knob (ø40) 14 TGKH16-40 SC TGKH16-40 PC Materiał / Material aluminium / aluminium aluminium / aluminium Wykończenie/ Finish satyna / satin połysk / polish grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 1

78 MODENA KH17-25 Gałka do drzwi (Ø25) Door knob (Ø25) Materiał / Material KH17-25PSS KH17-25SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polish satyna / satin 16 grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 KH18-32 Gałka do drzwi (Ø32) Door knob (Ø32) KH18-32PSS KH18-32SSS Materiał / Material stal nierdzewna / stainless steel połysk / polish stal nierdzewna / stainless steel satyna / satin grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 KH21 Gałka do drzwi / Door knob 20 KH21 Materiał / Material stal nierdzewna / stainless steel połysk / polish 12 grubość szkła (mm): 8; 10; 12 UWAGA: kolor szkła może się nieznacznie różnić od przedstawionego na zdjęciu glass thickness (mm): 8; 10; 12 ATTENTION: glass color may look differend than shown on picture 2 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

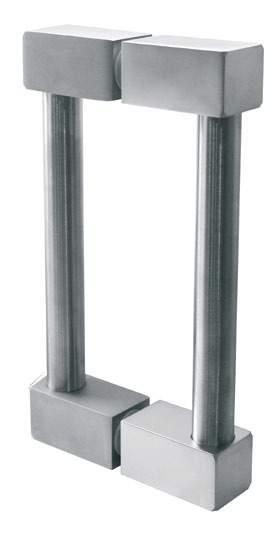

79 MODENA KH24 35x35 Gałka do drzwi Door knob KH24PSS KH24SSS Materiał / Material stal nierdzewna / stainless steel stal nierdzewna / stainless steel Wykończenie/ Finish połysk / polish satyna / satin grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 KH Uchwyt drzwiowy Door handle Materiał / Material 13 KH25PSS KH25SSS stal nierdzewna / stainless steel stal nierdzewna / stainless steel połysk / polish satyna / satin materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 material: stainless steel glass thickness (mm): 8; 10; 12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 3

80 MODENA TGKH33 Gałka do drzwi Door knob Materiał Material Wykończenie Finish TGKH33PC aluminium / aluminium połysk / polished TGKH33SC aluminium / aluminium satyna / satin grubość szkła (mm): 6; 8; 10 glass thickness (mm): 6; 8; TGKH43 Gałka do drzwi Door knob TGKH43 PC TGKH43 SC Materiał / Material aluminium / aluminium aluminium / aluminium połysk / polish satyna / satin grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 4 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles

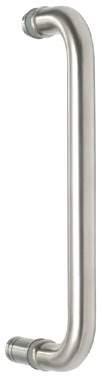

81 MODENA H01-KH17-KH01 Uchwyt drzwiowy / Door handle 16 D 25 L D L H01-KH17-KH01PSS połysk / polish H01-KH17-KH01SSS satyna / satin materiał: stal nierdzewna material: stainless steel grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 B H12 Uchwyt drzwiowy / Door handle D A A B D A B H LPSS H LSSS połysk / polish satyna / satin materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 material: stainless steel glass thickness (mm): 8; 10; 12 MODENA І Gałki i uchwyty prysznicowe І Knobs and shower handles 5

82 PARMA US624 Zamek (bez wycięcia w szkle) Latch (without glass notch) GK624 Zaczep GK624 Strike US624 Zamek US624 Latch 6-8 montaż szkło - szkło 8-10 montaż ściana - szkło 6-8 glass to glass installation 8-10 wall to glass installation INFORMACJA: Nie wymaga wycięć w szkle NOTE: No glass preparation required US624PC US624SC materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 nie zawiera podkładek chrom połysk / polished chrome chrom satyna / satin chrome material: stainless steel glass thickness (mm): 8; 10; 12 gaskets not included GK624 Zaczep do zamka US624 (bez wycięcia w szkle) Strike for latch US624 (without glass notch) Strona / Side GK624RHPC prawy / right połysk / polished chrome GK624LHPC GK624RHSC GK624LHSC lewy / left prawy / right lewy / left połysk / polished chrome satyna / satin chrome satyna / satin chrome GK624 Zaczep GK624 Strike US624 Zamek US624 Latch materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 nie zawiera podkładek material: stainless steel glass thickness (mm): 8; 10; 12 gaskets not included INFORMACJA: Nie wymaga wycięć w szkle NOTE: No glass preparation required 6 PARMA І Zamki do kabin prysznicowych І Latches for showers

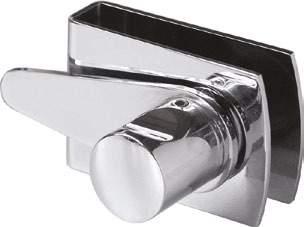

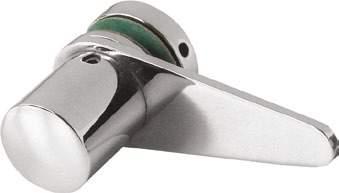

83 PARMA US625 Zamek Latch US625PC chrom połysk / polished chrome US625SC chrom satyna / satin chrome materiał: stal nierdzewna material: stainless steel GK625 Zaczep GK625 Strike US625 Zamek US625 Latch grubość szkła (mm): 8; 10; 12 glass thickness (mm): 8; 10; 12 GK625 Zaczep do zamka US625 Strike for latch US GK625 Zaczep GK625 Strike 5 US625 Zamek US625 Latch 32 GK625PC GK625SC materiał: stal nierdzewna grubość szkła (mm): 8; 10; 12 chrom połysk / polished chrome chrom satyna / satin chrome material: stainless steel glass thickness (mm): 8; 10; 12 PARMA І Zamki do kabin prysznicowych І Latches for showers 7

84 90 PARMA KP624 Zaczep do zamka US624, US625 (mocowany na ścianie) Strike for latch US624, US625 (fixed to wall) KP624PC KP624SC materiał: stal nierdzewna chrom połysk / polished chrome chrom satyna / satin chrome material: stainless steel 8 PARMA І Zamki do kabin prysznicowych І Latches for showers

85

86 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

87 BUDRIO Uszczelki i progi kabinowe Clip seals & shower doorsteps AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

88 AKCESORIA DO SZKŁA HARTOWANEGO

89 BUDRIO ABE Uszczelka Clip seal Uszczelka ABE6-8 montaż na szkle 6 mm Clip seal ABE6-8 for glass 6 mm Uszczelka ABE6-8 Clip seal ABE Uszczelka ABE6-8 montaż na szkle 8 mm Clip seal ABE6-8 for glass 8 mm Uszczelka ABE10 montaż na szkle 10 mm Clip seal ABE10 for glass 10 mm Uszczelka ABE10 Clip seal ABE10 ABE6-8 ABE10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 1

90 BUDRIO ASE Uszczelka Clip seal ~5 6 Uszczelka ASE6-8 montaż na szkle 6 mm Clip seal ASE6-8 for glass 6 mm ~ Uszczelka ASE6-8 Clip seal ASE6-8 Uszczelka ASE6-8 montaż na szkle 8 mm Clip seal ASE6-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) ASE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

91 BUDRIO BSE Uszczelka Clip seal Uszczelka BSE6-8 montaż na szkle 6 mm Clip seal BSE6-8 for glass 6 mm 8 ~28 ~15 ~ ~9 Uszczelka BSE6-8 Clip seal BSE6-8 Uszczelka BSE6-8 montaż na szkle 8 mm Clip seal BSE6-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) BSE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 3

92 BUDRIO DOE Uszczelka Clip seal Uszczelka DOE6-8 montaż na szkle 6 mm Clip seal DOE6-8 for glass 6 mm 8 13 Uszczelka DOE6-8 Clip seal DOE6-8 Uszczelka DOE6-8 montaż na szkle 8 mm Clip seal DOE6-8 for glass 8 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) DOE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

93 BUDRIO GCE Uszczelka Clip seal Uszczelka GCE6-8 montaż na szkle 6 mm Clip seal GCE6-8 for glass 6 mm Uszczelka GCE6-8 Clip seal GCE6-8 Uszczelka GCE6-8 montaż na szkle 8 mm Clip seal GCE6-8 for glass 8 mm GCE6-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 5

94 BUDRIO GGE Uszczelka Clip seal Uszczelka GGE8-10 montaż na szkle 8 mm Clip seal GGE8-10 for glass 8 mm Uszczelka GGE8-10 Clip seal GGE Uszczelka GGE8-10 montaż na szkle 10 mm Clip seal GGE8-10 for glass 10 mm GGE8-10 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

95 BUDRIO OWE Uszczelka Clip seal Uszczelka OWE6-8 montaż na szkle 6 mm Clip seal OWE6-8 for glass 6 mm Uszczelka OWE6-8 montaż na szkle 8 mm Clip seal OWE6-8 for glass 8 mm Uszczelka OWE6-8 Clip seal OWE Uszczelka OWE10 montaż na szkle 10 mm Clip seal OWE10 for glass 10 mm OWE6-8 OWE10 12 Uszczelka OWE10 Clip seal OWE10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 7

96 BUDRIO SDE Uszczelka Clip seal Uszczelka SDE8-10 montaż na szkle 8 mm Clip seal SDE8-10 for glass 8 mm Uszczelka SDE8-10 Clip seal SDE Uszczelka SDE8-10 montaż na szkle 10 mm Clip seal SDE8-10 for glass 10 mm Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) SDE materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

97 BUDRIO WBE Uszczelka Clip seal Uszczelka WBE6-8 montaż na szkle 6 mm Clip seal WBE6-8 for glass 6 mm Uszczelka WBE6-8 Clip seal WBE6-8 Uszczelka WBE6-8 montaż na szkle 8 mm Clip seal WBE6-8 for glass 8 mm WBE6-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 9

98 BUDRIO WSE Uszczelka Clip seal Uszczelka WSE6-8 Clip seal WSE Uszczelka WSE6-8 montaż na szkle 8 mm Clip seal WSE6-8 for glass 8 mm Uszczelka WSE6-8 montaż na szkle 6 mm Clip seal WSE6-8 for glass 6 mm Uszczelka WSE8-10 Clip seal WSE Uszczelka WSE8-10 montaż na szkle 10 mm Clip seal WSE8-10 for glass 10 mm WSE6-8 WSE8-10 Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals

99 BUDRIO PMBE Uszczelka magnetyczna Magnetic clip seal Uszczelka PMBE6-8 montaż na szkle 6 mm Clip seal PMBE6-8 for glass 6 mm Uszczelka PMBE6-8 Clip seal PMBE Uszczelka PMBE6-8 montaż na szkle 8mm Clip seal PMBE6-8 for glass 8 mm PMBE6-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 11

100 BUDRIO PMFE Uszczelka magnetyczna 90 / 180 Magnetic clip seal 90 / ~15.5 ~ Uszczelka PMFE6-8 montaż na szkle 6 mm Clip seal PMFE6-8 for glass 6 mm Uszczelka PMFE6-8 Clip seal PMFE6-8 ~18.5 ~18.5 PMFE6-8 PMFE6-8-L2500 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO Uszczelka PMFE6-8 montaż na szkle 8 mm Clip seal PMFE6-8 for glass 8 mm 12 BUDRIO І Uszczelki І Clip seals

101 6 BUDRIO PMSE Uszczelka magnetyczna 135 Magnetic clip seal Uszczelka PMSE6-8 montaż na szkle 6 mm Clip seal PMSE6-8 for glass 6 mm Uszczelka PMSE6-8 Clip seal PMSE6-8 Uszczelka PMSE6-8 montaż na szkle 8 mm Clip seal PMSE6-8 for glass 8 mm PMSE6-8 materiał: PVC zakres temperatur: 0-50 C odporność UV: EN ISO Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: PVC temperature range: 0-50 C UV resistance: EN ISO BUDRIO І Uszczelki І Clip seals 13

102 BUDRIO LMP2200 Profil magnetyczny Magnetic profile 1 ~9 90 ~17 ~7 45 LMP2200 materiał: stal nierdzewna wykończenie: półpołysk Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) material: stainless steel finish: semi-polished LMP2200SET Profil magnetyczny z 1/2 uszczelki magnetycznej Magnetic profile with 1/2 of magnetic seal 9 ~17 6 ~15 Profil LMP2200SET montaż na szkle 6 mm Profile LMP2200SET for glass 6 mm 9 LMP2200SET Grubość szkła (mm) Glass thickness (mm) Długość (mm) Length (mm) ~17 8 materiał: PVC / stal nierdzewna zakres temperatur: 0-50 C odporność UV: EN ISO wykończenie: półpołysk material: PVC / stainless steel temperature range: 0-50 C UV resistance: EN ISO finish: semi-polished ~18 Profil LMP2200SET montaż na szkle 8 mm Profile LMP2200SET for glass 8 mm HPPMMA Próg / Doorstep seal 6.5 Długość standardowa (mm) Standard lenght (mm) 12 HPPMMA 2000 materiał: acrylic glass material: acrylic glass 14 BUDRIO І Uszczelki І Clip seals

103 BUDRIO TGMP Próg aluminiowy Doorstep profile 33 ~ ~ TGMP-950 PPC TGMP-2000 PPC TGMP-3000 PPC Wykończenie Finish półpołysk / semi-polished półpołysk / semi-polished półpołysk / semi-polished Długość (mm) Length (mm) materiał: aluminium material: aluminium TGMB-01L Profil końcowy lewy do progu aluminiowego - boczny Doorstep side end cap - left TGMB-01L PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC BUDRIO І Próg kabinowy І Shower doorstep 15

104 BUDRIO TGMB-01R Profil końcowy prawy do progu aluminiowego - boczny Doorstep side end cap - right TGMK-02L Profil końcowy lewy do progu aluminiowego Doorstep end cap - left 23 ~40.5 ~4 9 9 ~16 ~ ~ TGMB-01R PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC ~ TGMK-02L PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC 16 BUDRIO І Próg kabinowy І Shower doorstep

105 BUDRIO TGMK-02R Profil końcowy prawy do progu aluminiowego Doorstep end cap - right TGMN-03 Profil narożny do progu aluminiowego Doorstep corner connector ~40.5 ~16 ~4 9 9 ~ TGMK-02R PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC 9 ~17.5 TGMN-03 PC Wykończenie Finish połysk / polished Materiał Material PVC / PVC BUDRIO І Próg kabinowy І Shower doorstep 17

106 BUDRIO BUDRIO Schemat zastosowań Assembly scheme 6.5 TGMP Próg aluminiowy TGMK-02R TGMP Doorstep profile Profil końcowy prawy do progu aluminiowego TGMK-02R Doorstep end cap - right TGMB-01L Profil końcowy lewy do progu aluminiowego - boczny TGMB-01L Doorstep side end cap - left Przykład zastosowania dla kabiny z drzwiami otwieranymi na zewnątrz Example of installation on outside opening shower door 18 BUDRIO І Próg kabinowy І Shower doorstep

107 BUDRIO BUDRIO Schemat zastosowań Assembly scheme TGMK-02R Profil końcowy prawy do progu aluminiowego TGMK-02R Doorstep end cap - right TGMP Próg aluminiowy TGMP Doorstep profile ~27.5 TGMK-02L Profil końcowy lewy do progu aluminiowego TGMK-02L Doorstep end cap - left TGMN-03 Profil narożny do progu aluminiowego TGMN-03 Doorstep corner connector Przykład zastosowania dla systemu przesuwnego SF40 Example of installation on sliding system SF40 BUDRIO І Próg kabinowy І Shower doorstep 19

108 NOTATKI 20 BUDRIO І Próg kabinowy І Shower doorstep

109

110 CDA POLSKA sp. z o.o. sp. k. SIEDZIBA WROCŁAW ul. Robotnicza Wrocław T: F: biuro@cdapolska.pl ODDZIAŁ GDYNIA ul. Morska 306 A Gdynia T/F: gdynia@cdapolska.pl ODDZIAŁ WARSZAWA ul. Łodygowa Warszawa T/F: warszawa@cdapolska.pl

111 TRIESTE BUDRIO SF40 Uszczelki Clip seals System przesuwny Sliding system AKCESORIA DO KABIN PRYSZNICOWYCH SHOWER BOXES ACCESSORIES

112 AKCESORIA DO SZKŁA HARTOWANEGO

113 Quality product of TRIESTE SF40 TREISTE SF40 System przesuwny TRIESTE SF40 Sliding system TRIESTE SF40 SF40-STP Odbój SF40-STP End stopper SF40-TR Prowadnica górna SF40-TR Top track SF40-ROLLER Wózek z klamrą SF40-ROLLER Carrige roller with clamp SF40-BK Kątownik montażowy SF40-BK Mounting bracket Uszczelka BUDRIO BUDRIO Clip seal Przykładowy uchwyt Exemplary handle Panel przesuwy Sliding door Panel stały Fixed panel SF-GUIDE Prowadnica dolna SF-Guide Floor guide Profil montażowy do panela stałego: FIX-U, FIX-C Chanel for fixed panel: FIX-U, FIX-C Profil montażowy do panela stałego: FIX-U, FIX-C Chanel for fixed panel: FIX-U, FIX-C Zestaw na jedno skrzydło zawiera: One panel set includes: Produkt / Produkt Sztuk / Pcs prowadnica górna / top track 1 wózek z klamrą / knob clamb roller 2 odbój z zaczepem / end stopper with catch 2 kątownik montażowy - komplet/ mounting brackets -set 1 prowadnica dolna / floor guide 1 Zestaw na jedno skrzydło One panel set SF40-SET PSS SF40-SET AX Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 udźwig systemu (kg): 60 set s capacity (kg): 60 Zestaw na dwa skrzydła 90 zawiera: Two panels 90 set- corner instalation - includes: Produkt / Produkt Sztuk / Pcs prowadnica górna / top track 1 wózek z klamrą / knob clamb roller 4 odbój z zaczepem / end stopper with catch 4 kątownik montażowy - komplet/ mounting brackets -set 1 prowadnica dolna / floor guide 2 łącznik kątowy szyn kąt 90 / 90 angled connector 1 udźwig systemu (kg): 2 x 60 set s capacity (kg) : 2 x 60 Zestaw na dwa skrzydła 90 Two panels 90 set- corner instalation SF40-SET90 PSS SF40-SET90 AX Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 Zestawy nie zawierają: profila montażowego: FIX-U, FIX-C, FPS, uszczelek i uchwytu Sets not include: U channel for fixed glass panel: FIX-U, FIX-C, FPS, seals and handle TRIESTE SF40 І System przesuwny І Sliding system 1

114 TRIESTE SF40 Quality product of SF40-TR Prowadnica górna Top track 34 SF40-TR2200PSS SF40-TR2200AX materiał: aluminium Długość (mm) Lenght (mm) Wykończenie Finish aluminium anodowane połysk polished anodized aluminium alinox / alinox material: aluminium SF40-ROLLER Wózek z klamrą na łożyskach kulkowych Carriage roller with clamp SF40-ROLLER-PSS SF40-ROLLER-SSS materiał: stal nierdzewna grubość szkła (mm): 8; 10 Wykończenie Finish połysk / polish satyna / satin material: stainless steel glass thickness (mm): 8; 10 panel jezdny for sliding panel 2 TRIESTE SF40 І System przesuwny І Sliding system

115 Quality product of TRIESTE SF40 SF40-STP Odbój z zaczepem End stopper with catch SF40-STP SF40BK Kątownik montażowy (komplet P+L) Mounting bracket (set R+L) SF40BK-PSS SF40BK-SATIN materiał: stal chromowana połysk / polish satyna / satin material: chromed steel 8-10 SF-GUIDE Prowadnica dolna Floor guide SF-GUIDE Materiał / Material teflon / teflon grubość szkła (mm): 8; 10 glass thickness (mm): 8; 10 TRIESTE SF40 І System przesuwny І Sliding system 3

116 TRIESTE SF40 Quality product of SF40-CORNER CDA/DRM100 Łącznik kątowy szyn SF40 kąt 90 SF40 90 angled connector 17 SF40-CORNER-PSS SF40-CORNER-SATIN materiał: plastik FIX-U Profil montażowy FIX-U do panela stałego FIX-U channel for fixed panel Wykończenie Finish imitacja stal połysk / imitation polished steel imitacja alinox / imitation alinox material: plastic 17.5 FIX-U-2000PSS FIX-U-3000PSS FIX-U-4000PSS FIX-U-2000AX FIX-U-3000AX FIX-U-4000AX materiał: aluminium Długość (mm) Lenght (mm) Wykończenie Finish połysk / polish połysk / polish połysk / polish alinox / alinox alinox / alinox alinox / alinox material: aluminium 4 TRIESTE SF40 І System przesuwny І Sliding system

117 Quality product of TRIESTE SF40 CDA/FIX-C FIX-C Profil montażowy FIX-C do panela stałego FIX-C channel for fixed panel 13 R FIX-C-COVER FIX-C-2000PSS FIX-C-4000PSS FIX-C-2000AX FIX-C-4000AX materiał: aluminium Długość (mm) / Lenght (mm) połysk / polish połysk / polish alinox / alinox alinox / alinox material: aluminium Pokrywka progowa do profila FIX-C Top cover for FIX-C Długość (mm) / Lenght (mm) FIX-C-COV1500PSS FIX-C-COV3000PSS FIX-C-COV1500AX FIX-C-COV3000AX materiał: aluminium połysk / polish połysk / polish alinox / alinox alinox / alinox material: aluminium TRIESTE SF40 І System przesuwny І Sliding system 5

118 TRIESTE SF40 Quality product of FIX-U-EC Zaślepka do profila montażowego FIX-U End cap for FIX-U channel FIX-U-EC-PSS FIX-U-EC-SSS połysk / polish satyna / satin 1 materiał: stal nierdzewna material: stainless steel FIX-C-EC Zaślepka boczna do profila montażowego FIX-C End cap for FIX-C channel 22 Typ / Type FIX-C-ECRH PSS prawa / right połysk / polish FIX-C-ECLH PSS lewa / left połysk / polish 1 FIX-C-ECRH SSS FIX-C-ECLH SSS prawa / right lewa / left satyna / satin satyna / satin Na rysunku przedstawiono typ lewy Left type materiał: stal nierdzewna material: stainless steel U Uszczelki do profili FIX-U i FIX-C FIX-U & FIX-C seals U1 U2 U4 U1 U2 U4 kolor: bezbarwna Profil / Panel FIX-U & FIX-C FIX-U & FIX-C FIX-U & FIX-C Grubość szkła (mm) Glass thickness (mm) colour: transparent white 6 TRIESTE SF40 І System przesuwny І Sliding system
