1 INSTRUKCJA ORYGINALNA Przecinarka do ceramiki Model VPC701 VANDER RZESZÓW UL. KRAKOWSKA 156A Wyprodukowano w ChRL dla VANDER Polska. (2016)

2 Wszelkie prawa zastrzeżone. Kopiowanie, powielanie, rysunków, zdjęć, treści merytorycznej, bez pisemnej zgody producenta, jest zabronione. Przed rozpoczęciem użytkowania urządzenia należy zapoznać się z niniejszą instrukcją obsługi. Zastrzega się prawo dokonywania zmian w instrukcji. Wersja instrukcji: 1.0 z r. str. 2

3 SPIS TREŚCI OBJAŚNIENIA STOSOWANYCH SYMBOLI... 4 WSTĘP... 5 Użycie zgodne z przeznaczeniem DANE TECHNICZNE... 6 OGÓLNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA... 7 I. Ogólne wskazówki bezpieczeństwa miejsce pracy II. Ogólne wskazówki bezpieczeństwa bezpieczeństwo elektryczne III. Ogólne wskazówki bezpieczeństwa bezpieczeństwo osobiste IV. Ogólne wskazówki bezpieczeństwa użytkowanie i dbanie o elektronarzędzie... 8 V. Naprawa VI. Przecinarka do ceramiki ostrzeżenia dotyczące bezpieczeństwa INSTRUKCJA OBSŁUGI Zakres dostawy, ogólny opis urządzenia Czynności wstępne Czynności wykonywane przed uruchomieniem Przed pierwszym użyciem Opis stanowiska pracy Obsługa Włączanie / wyłączanie Ustawianie kąta dla cięcia ukosowego Wymiana tarczy tnącej i dobór tarcz Wskazówki dotyczące pracy Czyszczenie, konserwacja i zamawianie części zamiennych Czyszczenie Zabezpieczenie silnika przed zanieczyszczeniem Wymiana przewodu zasilającego Konserwacja Części dodatkowe i wymienne Przechowywanie GOSPODARKA ODPADAMI I RECYCLING DEKLARACJA ZGODNOŚCI UE KARTA GWARANCYJNA PROTOKÓŁ REKLAMACJI URZĄDZENIA str. 3

4 OBJAŚNIENIA STOSOWANYCH SYMBOLI PRZED ROZPOCZĘCIEM PRACY Z URZĄDZE- NIEM NALEŻY ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ OBSŁUGI! Konieczność stosowania okularów ochronnych. Podczas pracy urządzenia może dochodzić do powstawania powodujących utratę wzroku iskier, opiłek, drzazg lub odprysków. Konieczność stosowania nauszników ochronnych. Nadmierny hałas powoduje postępującą utratę słuchu. Nosić maskę przeciwpyłową. Podczas pracy w miękkich materiałach może dochodzić do powstawania szkodliwego dla zdrowia pyłu. Nie obrabiać materiału zawierającego azbest! Używaj rękawic ochronnych. Podczas wykonywania niektórych prac, aby zwiększyć bezpieczeństwo operatora, należy używać rękawic ochronnych. Pierwsza klasa izolacji. Oznacza zastosowanie izolacji podstawowej i obowiązek podłączenia urządzenia do instalacji wyposażonej w styk ochronny. Ogólny znak ostrzegawczy. Treść poprzedzona znakiem ostrzegawczy zawiera istotne informacje na temat bezpiecznego użytkowania urządzenia. UWAGA NIEBEZPIECZEŃSTWO OBCIĘCIA PALCÓW IP44 V W Hz min -1 n 0 Zakaz stosowania segmentowych tarcz tnących. Zakaz dotyczy wszelkich tarcz z bieżnią segmentową, bieżnią segmentową ze szczelinami, używanych do cięcia np. marmuru, miękkich cegieł, piaskowca, lekkiego betonu itp.. Stopień ochrony przed penetracją czynników zewnętrznych. Oznaczenie odporności na penetrację ciał stałych i wody. Volt jednostka napięcia elektrycznego. Wat jednostka mocy. Herc jednostka częstotliwości prądu zmiennego. Liczba obrotów na minutę. Prędkość obrotowa biegu jałowego. Symbol prądu zmiennego. str. 4

5 WSTĘP Dziękujemy za zakup elektronarzędzia firmy VANDER. Zastosowane rozwiązania, opracowane przez naszą firmę oraz przestrzeganie reżimów technologicznych zapewnia wysoką jakość zakupionego przez Państwo urządzenia. Dostarczona Państwu instrukcja obsługi ma na celu zaprezentowanie użytkownikowi wszystkich możliwości wykorzystania urządzenia oraz, bardzo ważne, poinformowanie o mogących wystąpić podczas niewłaściwego użytkowania zagrożeniach. Ważne informacje w tekście, poprzedzone są piktogramem UWAGA!. Treść podana za takim znakiem, ma istotne znaczenie dla bezpieczeństwa operatora, lub eksploatacji urządzenia i powinien się z nią zapoznać każdy użytkownik maszyny. Opis piktogramów znajdujących się w treści instrukcji oraz na maszynie, zebrano w tabeli na poprzednich stronach. Są to umowne rysunki, których znaczenie bardzo prosto skojarzyć z występującym zagrożeniem, obowiązkiem lub ostrzeżeniem. VPC701 to stołowa przecinarka do płytek ceramicznych oraz wykonanych z kamienia naturalnego. Metalowy blat roboczy z prowadnicą równoległą i popychaczem do płytek, zapewniają dużą precyzję cięcia. Pojemnik na wodę chłodzi tarczę tnącą oraz zbiera pył powstający podczas cięcia, dzięki czemu występuje mniejsze zapylenie miejsca pracy. Regulacja kąta ukosu umożliwia docinanie płytek pod różnymi kątami, w zależności od potrzeb użytkownika. Prosta, nieskomplikowana budowa urządzenia, przekłada się na niezawodność i bezawaryjność. Prawidłowo użytkowane elektronarzędzie, będzie długo cieszyło swojego właściciela. Przeczytaj najpierw. W celu zapewnienia bezpiecznej i prawidłowej eksploatacji elektronarzędzia, przed przystąpieniem do korzystania z urządzenia, należy zapoznać się z informacjami o środkach ostrożności zawartych w dziale OGÓLNE WSKAZÓWKI DOTY- CZĄCE BEZPIECZEŃSTWA, oraz zaleceniami zawartymi w dostarczonej Państwu instrukcji obsługi. Użycie zgodne z przeznaczeniem. Przecinarka przeznaczona jest do cięcia w linii prostej płytek ceramicznych lub kamiennych, których rozmiar dopasowany jest do wielkości blatu roboczego urządzenia. Urządzeniem można ciąć płytki wszelkiego rodzaju oraz kafle i płytki kamienne. Urządzenia nie wolno stosować do przecinania drewna, metali i tworzyw sztucznych. Zabrania się zakładania do przecinarki tarcz do przecinania innych niż z bieżnią ciągłą, np. tarcz zębatych, tarcz szlifierskich itp. Nie stosować dodatkowych stołów pilarskich. str. 5

6 Urządzenie używać tylko zgodnie z jego przeznaczeniem. Każde użycie, odbiegające od opisanego w niniejszej instrukcji jest niezgodne z przeznaczeniem urządzenia. Za powstałe w wyniku niewłaściwego użytkowania szkody lub zranienia odpowiedzialność ponosi użytkownik / właściciel, a nie producent. Proszę pamiętać o tym, że nasze urządzenie nie jest przeznaczone do zastosowania zawodowego, rzemieślniczego lub przemysłowego. Umowa gwarancyjna nie obowiązuje, gdy urządzenie było stosowane w zakładach rzemieślniczych, przemysłowych lub do podobnych działalności. DANE TECHNICZNE Nazwa: Przecinarka do ceramiki Model: VPC701 Napięcie/częstotliwość 230V~ 50 Hz Moc 450 W Prędkość obrotowa na biegu jałowym n min -1 Rozmiar tarczy do cięcia ceramiki 180x22,2x2,2x5 mm Maksymalna zdolność przecinania: 90 o 34 mm (grubość materiału) 45 o 21 mm (grubość materiału) Rozmiar stołu 385x395 mm Wysokość blatu 240 mm Masa ok 9 kg Klasa ochrony IP44 Klasa izolacji I/ Tryb pracy S2 Tryb pracy S2 oznacza dopuszczalny ciągły czas pracy (przecinania) wynoszący maksimum 30 minut. Po tym okresie czasu pracy, należy zaprzestać cięcia i odczekać do ostygnięcia silnika. Hałas. Poziom hałasu został zmierzony zgodnie z obowiązującymi normami. Emisja hałasu dotyczy pracy urządzenia bez obciążenia. Emisja hałasu: Poziom ciśnienia akustycznego L pa : Odchylenie K pa : Gwarantowany poziom mocy akustycznej L wa : Odchylenie K wa : 97,00 db (A) 3,00 db (A) 110,00 db (A) 3,00 db (A) Stosować ochronniki słuchu. Oddziaływanie hałasu może doprowadzić do uszkodzenia lub utraty słuchu. str. 6

7 OGÓLNE WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa i wskazówek dotyczących bezpieczeństwa, może być przyczyną porażenia prądem, pożaru lub ciężkich obrażeń ciała. Zachować wszystkie ostrzeżenia i wskazówki bezpieczeństwa, aby móc skorzystać z nich w przyszłości. W podanych niżej ostrzeżeniach dotyczących bezpieczeństwa wyrażenie elektronarzędzie lub urządzenie oznacza elektronarzędzie zasilane z sieci (z przewodem zasilającym) lub elektronarzędzie zasilane z akumulatora (bezprzewodowe). I. Ogólne wskazówki bezpieczeństwa miejsce pracy. a) Stanowisko pracy powinno być utrzymane w czystości. Należy zadbać, aby było ono dobrze oświetlone. - Niewystarczające oświetlenie lub nieporządek w miejscu pracy mogą być przyczyną wypadków. b) Nie pracować urządzeniem w środowisku zagrożonym wybuchem, w otoczeniu łatwopalnych cieczy, gazów lub pyłów. - Podczas użytkowania elektronarzędzia wytwarzają się iskry, które mogą spowodować zapłon substancji łatwopalnych. c) Nie dopuszczać dzieci i osób postronnych do miejsc, w których używa się elektronarzędzi. - Rozproszenie uwagi użytkownika podczas pracy z urządzeniem może doprowadzić do utraty kontroli nad narzędziem i spowodować powstanie obrażeń ciała. II. Ogólne wskazówki bezpieczeństwa bezpieczeństwo elektryczne. a) Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. - Brak przeróbek we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym. b) Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, grzejniki, kuchenki i chłodziarki. - W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem elektrycznym. c) Nie należy narażać elektronarzędzia na działanie deszczu lub warunków wilgotnych. - W przypadku przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym. d) Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia, ciągnięcia elektronarzędzia lub wyciągnięcia wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. - Uszkodzone lub zaplątane przewody przyłączeniowe zwiększają ryzyko porażenia prądem elektrycznym. e) W przypadku, gdy elektronarzędzie używa się na wolnym powietrzu, przewody przyłączeniowe należy przedłużać przedłużaczami przeznaczonymi do pracy na wolnym powietrzu. - Używanie przedłużacza przeznaczonego do pracy na wolnym powietrzu zmniejsza ryzyko porażenia prądem elektrycznym. str. 7

8 f) W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować wyłączniki różnicowoprądowe (RCD). - Zastosowanie RCD zmniejsz ryzyko porażenia prądem elektrycznym. III. IV. Ogólne wskazówki bezpieczeństwa bezpieczeństwo osobiste. a) Należy być przewidującym, obserwować, co się robi i zachować rozsądek podczas używania elektronarzędzia. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. - Chwila nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia. b) Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. - Używanie w odpowiednich warunkach wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejsza ryzyko powstania obrażeń. c) Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora oraz zanim podniesie się lub przeniesie się narzędzie należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. - Przenoszenie elektronarzędzia z palcem na włączniku lub przyłączenie elektronarzędzia do sieci zasilającej przy załączonym wyłączniku może być przyczyną wypadku. d) Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. - Pozostawienie klucza w obracającej się części elektronarzędzia może spowodować osobiste obrażenia. e) Podczas pracy z urządzeniem należy unikać nienaturalnych pozycji. Zajmowana przez operatora urządzenia postawa podczas pracy powinna być stabilna i zrównoważona. - Prawidłowa pozycja podczas pracy zapewnia lepszą kontrolę nad elektronarzędziem w nieprzewidzianych sytuacjach. f) Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie i rękawiczki z dala od części ruchomych. - Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części ruchome. g) Jeżeli urządzenia są przystosowane do przyłączenia zewnętrznego odciągu pyłu i pochłaniacza pyłu, należy upewnić się, że są one podłączone i prawidłowo użyte. - Użycie pochłaniaczy pyłu może zredukować zagrożenia zależne od zapylenia. h) Należy mieć na uwadze, że częste używanie elektronarzędzia powoduje u operatora popadanie w rutynę oraz nadmierną pewność siebie. Może to powodować ignorowanie zasad bezpiecznego użytkowania urządzenia. - Lekceważenie zasad bezpieczeństwa przez doświadczonych użytkowników, może doprowadzić do ciężkich obrażeń ciała. Ogólne wskazówki bezpieczeństwa użytkowanie i dbanie o elektronarzędzie. a) Nie przeciążać urządzenia. Używać narzędzi odpowiednich do konkretnego zastosowania. - Narzędzie, które zostało zaprojektowane do konkretnego zastosowania, wykona zadanie lepiej i bezpieczniej. b) Nie używać elektronarzędzia, jeżeli jego przełącznik go nie włącza lub wyłącza. - Elektronarzędzie, którego nie można kontrolować za pomocą włącznika/wyłącznika, jest niebezpieczne i musi zostać naprawione. c) Przed regulacją urządzenia, wymianą narzędzi roboczych lub po zaprzestaniu pracy elektronarzędziem, należy wyjąć wtyczkę z gniazdka elektrycznego lub wyjąć akumulator. - Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia. d) Nieużywane elektronarzędzie należy przechowywać w miejscu niedostępnym dla dzieci. Nie wolno dopuszczać do tego, aby osoby nieznające zasad obsługi urządzenia lub niezaznajomione z niniejszą instrukcją posługiwały się elektronarzędziem. - Elektronarzędzie używane przez niedoświadczonych użytkowników stwarza niebezpieczeństwo dla operatora oraz otoczenia. str. 8

9 e) Konserwacja elektronarzędzi i akcesoriów. Przed każdym użyciem należy sprawdzić, czy części ruchome działają bez zacięć lub nie są zablokowane. Należy również sprawdzić, czy na obudowie nie występują pęknięcia, a także wszystkie inne elementy, które mogą mieć wpływ na prawidłowe funkcjonowanie urządzenia. Uszkodzone urządzenie naprawić przed użyciem. - Wiele wypadków spowodowanych jest niewłaściwą konserwacją elektronarzędzia. f) Stosowane narzędzia powinny być zawsze ostre i czyste. - Starannie pielęgnowane narzędzia tnące, z ostrymi krawędziami tnącymi, rzadko się zacinają i są łatwiejsze do kontrolowania. g) Elektronarzędzie, akcesoria, końcówki itp. należy używać zgodnie z niniejszą instrukcją, biorąc pod uwagę warunki pracy i czynność do wykonania. - Użycie elektronarzędzia do prac niezgodnych z jego przeznaczeniem, może doprowadzić do powstania sytuacji niebezpiecznych. h) Wszelkie uchwyty i powierzchnie, za które trzyma się elektronarzędzie, powinny być zawsze suche, czyste i wolne od oleju i smaru. - Zabrudzony, śliskie uchwyty uniemożliwiają bezpieczną obsługę i kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach. V. Naprawa. a) Naprawę elektronarzędzia należy zlecać wyłącznie osobie wykwalifikowanej, wykorzystującej wyłącznie oryginalne części zamienne. - Zapewnia to, że użytkowanie elektronarzędzia będzie nadal bezpieczne. VI. Przecinarka do ceramiki ostrzeżenia dotyczące bezpieczeństwa. a) Urządzenie należy ustawiać na równiej i czystej powierzchni. Podłoże w obszarze pracy nie może być śliskie, lub zastawione. - Przecinarka musi stać stabilnie na nóżkach, lub być przykręcona do stabilnego stołu roboczego. Teren wokół ustawionego urządzenie powinien zapewniać bezpieczne przemieszczanie się operatora. b) Przed każdym użyciem sprawdzić, czy osłony górna i dolna są prawidłowo zamocowane, a śruby mocujące mocno dokręcone. Nie wolno użytkować urządzenia bez zamontowanych osłon. - Osłony spełniają funkcje bezpieczeństwa i użytkowanie bez nich maszyny jest zabronione. c) W przecinarce można stosować tylko i wyłącznie diamentowe tarcze tnące z bieżnią ciągłą, której typ dobrano do rodzaju przecinanego materiału. - Stosowanie tarcz innych niż zalecane może doprowadzić do powstania sytuacji niebezpiecznych. d) Rozmiar tarcz tnących powinien odpowiadać parametrom podanym w rozdziale Dane techniczne. Maksymalna prędkość obrotowa tarcz musi być równa lub wyższa niż prędkość znamionowa silnika podana w rozdziale Dane techniczne, a prędkość liniowa nie może być mniejsza niż 80 m/s. e) Zakładać tylko tarcze nieuszkodzone, bez pęknięć, wyszczerbień lub innych wad mechanicznych. - Uszkodzone tarcze są niebezpieczne dla operatora i osób postronnych i należy je bezwzględnie wymienić. f) Niektóre rodzaje diamentowych tarcz tnących, wymagają chłodzenia wodą. - Woda zabezpiecza tarcze przed przegrzaniem, jak również ogranicza ilość powstającego pyłu. g) ZAGROŻENIE: Trzymać ręce oddalone od obszaru cięcia oraz tarczy. - Przy nieumiejętnym posługiwaniu się przecinarką zachodzi niebezpieczeństwo obcięcia palców. h) Nigdy nie stosować do mocowania tarczy uszkodzonych lub niewłaściwych podkładek lub śrub. str. 9

10 - Podkładki i śruby mocujące tarczę zostały specjalnie zaprojektowane dla przecinarki, aby zapewnić optymalne funkcjonowanie i bezpieczeństwo użytkowania. i) Zawsze stosować środki ochrony osobistej, w postaci okularów ochronnych, maski przeciwpyłowej i ochronników słuchu. W razie potrzeby zakładać rękawice ochronne. Odzież robocza nie może mieć luźnych elementów, które mogą być zaczepione przez tarczę. - Prawidłowe stosowanie środków ochrony osobistej, zabezpiecza operatora przed obrażeniami ciała. j) Podczas cięcia używać prowadnicy równoległej. - Używanie prowadnicy znacznie zwiększa dokładność cięcia i zmniejsza możliwość zakleszczenia tarczy. k) W przypadku zablokowania tarczy w przecinanym materiale, należy natychmiast wyłączyć urządzenie. Następnie odłączyć je od instalacji elektrycznej i usunąć zablokowany materiał. Sprawdzić przyczynę zablokowania i ewentualni dokonać korekty ustawień. l) Urządzenie nie pozostawiać bez dozoru. Dzieci i osoby postronne nie mogą przebywać w pobliżu miejsca pracy. m) Przed wymianą tarczy pilarskiej, zmianie ustawień stolika, należy wyłączyć urządzenie i wyjąć wtyczkę z gniazda sieciowego. n) Zabrania się w jakikolwiek sposób przerabiać urządzenie, lub dokować nieautoryzowanych zmian konstrukcyjnych. Przerobione urządzenie nie jest bezpieczne. - Producent nie odpowiada za szkody materialne lub obrażenia spowodowane przez maszynę, w której dokonano samodzielnych zmian konstrukcyjnych. str. 10

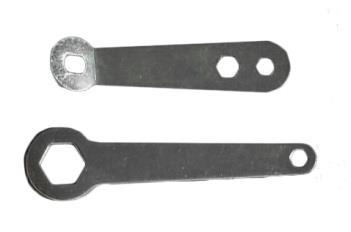

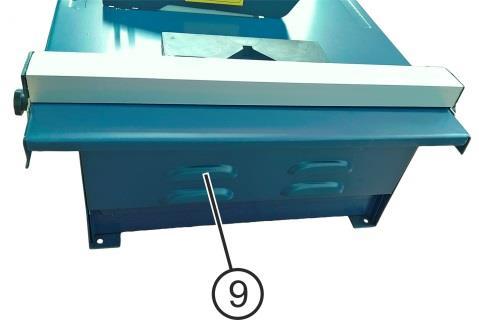

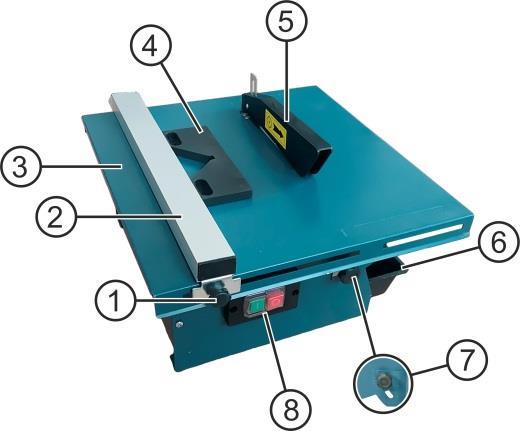

11 INSTRUKCJA OBSŁUGI 1. Zakres dostawy, ogólny opis urządzenia. Ogólny opis urządzenia. 1. Śruba blokady prowadnicy 2 szt. 2. Prowadnica równoległa. 3. Blat roboczy. 4. Popychacz płytek. 5. Osłona górna. 6. Pojemnik na wodę. 7. Śruba blokady kąta ukosu. 8. Włącznik/wyłącznik. 9. Otwory wentylacyjne. 10. Osłona dolna. Wyposażenie podstawowe: 11. Tarcza tnąca, do pracy na mokro, przeznaczona do cięcia płytek ceramicznych, o wymiarach: 180x22,2x2,2x5mm 1 szt. 12. Klucze do mocowania tarczy 2 szt. 2. Czynności wstępne. Otworzyć opakowanie, a następnie wyciągnąć urządzenie. Zdjąć folię zabezpieczającą oraz zabezpieczenia do transportu, jeżeli takie zamontowano. Sprawdzić, czy w opakowaniu zbiorczym są części demontowane i klucze. Sprawdzić, czy urządzenie i wyposażenie nie zostały uszkodzone podczas transportu. Zachować opakowanie, aż do upływu czasu gwarancji. UWAGA! Urządzenie i opakowanie nie służą do zabawy! Chronić przed dziećmi! Niebezpieczeństwo połknięcia lub uduszenia się! str. 11

12 3. Czynności wykonywane przed uruchomieniem. Przed podłączeniem urządzenia do sieci elektrycznej należy się upewnić, że jest ona zgodna z danymi podanymi na tabliczce znamionowej urządzenia, a gniazdko elektryczne odpowiada wtyczce urządzenia zarówno pod względem elektrycznym jak i wydajności prądowej. Nie wolno stosować adapterów do podłączania wtyczki Przed pierwszym użyciem. W nowym urządzeniu należy zamontować osłonę górną i zamontować tarczę tnącą. Prowadnicę równoległą (2) można przyłożyć z prawej lub lewej strony tarczy, mocując ją do blatu roboczego dwoma śrubami z plastikowym pokrętłem (1). Popychacz płytek (4) należy stosować ze względów bezpieczeństwa, (jeżeli rozmiar płytki na to pozwala) oraz w celu zapewnienia precyzji prowadzenia. Po zmontowaniu przecinarki, należy podłączyć urządzenie do instalacji elektrycznej i uruchomić ją. Sprawdzić, czy tarcza piły, jest prawidłowo zamontowana i nie wibruje. Sprawdzenia dokonać przez około jedną minutę. Jeżeli tarcza obraca się prawidłowo, wyłączyć pilarkę, naciskając na przycisk O-OFF (8) Zakładanie tarczy. Przed wykonywaniem jakichkolwiek czynności związanych z obsługą przecinarki, należy odłączyć urządzenie od sieci elektrycznej, przez wyjęcie wtyczki z gniazda. Aby zamontować tarczę tnącą należy zdemontować osłonę dolną (10). Opis rysunku: A śruby mocujące osłonę dolną. 10 osłona dolna - pokrywa. C osłona dolna tył. D nakrętka mocująca tarczę. E podkładka dociskowa tarczy. F podkładka dystansowa, ustalająca położenie tarczy. str. 12

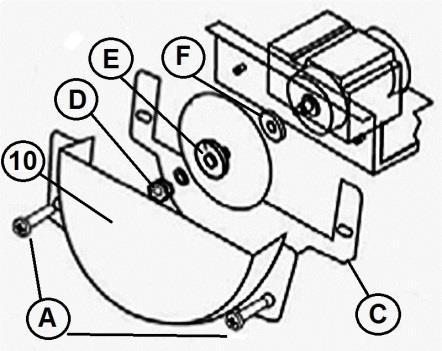

13 Wykonać następujące czynności: 1) Wyjąć, jeżeli jest założony, pojemnik na wodę (6). 2) Położyć urządzenie na lewej stronie w taki sposób, aby uzyskać dostęp do osłony dolnej (10). 3) Odkręcić dwie śruby mocujące osłonę do konstrukcji (A). Uważać, aby nie zgubić drobnych elementów. 4) Zdemontować pokrywę osłony (10). 5) Posługując się kluczami (12), odkręcić nakrętkę mocującą tarczy (D). 6) Zdjęć podkładkę dociskową (E). 7) Na oś silnika nałożyć tarczę tnącą, zwracając uwagę, aby otwór montażowy tarczy ułożył się równo na podkładce dystansowej (F). Otwór tarczy musi wpasować się w podkładkę (F). Podczas montażu tarczy zwracać uwagę na prawidłowy kierunek obrotów. Kierunek obrotów tarczy musi zgadzać się z kierunkiem obrotów silnika, który jest wytłoczony na osłonie dolnej. 8) Na oś silnika nałożyć podkładkę dociskową (E), podkładkę zwykłą oraz nakrętkę mocującą (D). Dokręcić mocno, ale z wyczuciem nakrętkę (D). 9) Sprawdzić, czy tarcza jest dobrze ułożona pomiędzy podkładkami oraz czy nie ociera o jakikolwiek element konstrukcyjny. 10) Założyć osłonę dolną (10). Osłona składa się z dwóch elementów wykonanych z tworzywa sztucznego. W pierwszej kolejności osłonę należy przyłapać lewą śrubą (A), ułożyć ją odpowiednio na konstrukcji maszyny i przykręcić prawą śrubę (A). Nie dokręcając śrub ustawić osłonę w taki sposób, aby jej górna krawędź była równoległa do spodniej strony blatu roboczego, a oba elementu osłony były równo ułożone. Dokręcić mocno śruby osłony (A). 11) Postawić urządzenie na stole warsztatowym Montowanie osłony górnej. Uchwyt osłony górnej należy wsunąć pod dwie śruby znajdujące się przy końcu otworu tarczy w blacie roboczym, a następnie mocno dokręcić Pozostałe czynności wstępne. Nowe urządzenie należy sprawdzić pod kątem prawidłowego działania wszystkich elementów. Sprawdzenia należy dokonać bez podłączania przecinarki do instalacji elektrycznej, z wyjątkiem, gdzie jest to wyraźnie zaznaczone. Sprawdzić czy osłony górna (5) i dolna (10) są mocno przymocowane. Sprawdzić, czy kierunek obrotów podany na tarczy tnącej jest zgodny z kierunkiem obrotów podanym na osłonie dolnej (10). Sprawdzić, czy śruba mocująca tarczę jest mocno dokręcona. Sprawdzić poprawność działania włącznika / wyłącznika (8); przyciski powinny dać się wciskać bez zacięć. str. 13

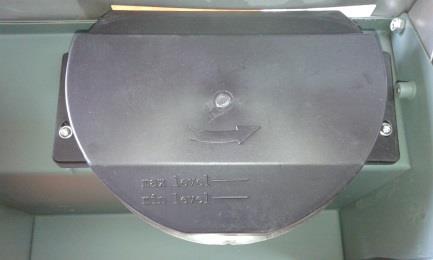

14 Po podłączeniu elektronarzędzia do instalacji elektrycznej należy: Uruchomić urządzenie i sprawdzić, czy tarcza, jest prawidłowo zamontowana i nie wibruje. Sprawdzenia dokonać przez około jedną minutę. Jeżeli tarcza obraca się prawidłowo, wyłączyć wyłącznikiem urządzenie. Jeżeli rodzaj przecinanego materiału lub zastosowana tarcza tnąca wymagają użycia wody, należy pod osłonę dolną wsunąć pojemnik na wodę (6) i napełnić go wodą. Poziomy minimalny i maksymalny cieczy chłodzącej oznakowany jest na osłonie dolnej. Jeżeli wszystko działa prawidłowo można rozpocząć prace Opis stanowiska pracy. Prace elektronarzędziem muszą być wykonywane na stanowisku przystosowanym do konkretnej operacji. Stanowisko pracy powinno być utrzymane w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub zbyt słabe oświetlenie mogą być przyczyną wypadków. Powstający podczas cięcia pył należy sukcesywnie usuwać z blatu roboczego, a resztki płytek składować w miejscu poza obszarem pracy. Podczas cięcia wymagającego chłodziwa, pod osłonę dolną (10), należy zakładać pojemnik (6) napełniony wodą do odpowiedniej wysokości. Przecinarkę, o ile jest to możliwe, należy przykręcić do stołu roboczego za pomocą czterech śrub. Otwory do mocowania urządzenia znajdują się w podstawie przecinarki. 4. Obsługa. 4.1 Włączanie / wyłączanie. Przecinarka wyposażona jest w dwuprzyciskowy włącznik/wyłącznik z zabezpieczeniem zanikowym. Włączenie urządzenia następuje po naciśnięciu zielonego przycisku oznaczonego symbolem [I]. str. 14

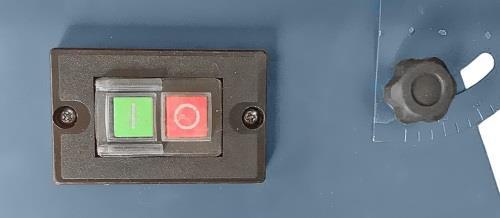

15 Urządzenie wyłącza się naciskając czerwony przycisk oznaczony symbolem [O]. W przypadku zaniku napięcia sieciowego w trakcie pracy silnika, zabezpieczenie zanikowe odłączy zasilanie, uniemożliwiając tym samym przypadkowe uruchomienie urządzenia. 4.2 Ustawianie kąta dla cięcia ukosowego. Aby zmienić kąt cięcia należy poluzować dwie śruby blokujące blat roboczy (7) znajdujące się pod blatem roboczym. Zakres zmiany kąta wynosi 45 o. W celu zgrubnego określenia kąta przecinania, przy frontowej śrubie blokującej blat, naniesiono podziałkę kątową. Podczas cięcia ukosowego, maksymalna grubość przecinanego materiału będzie mniejsza niż dla ciecia pod kątem prostym. Maksymalne grubości przecinanych materiałów podano w rozdziale Dane techniczne. Po ustawieniu kąta ukosu śruby blokujące (7) należy mocno dokręcić. 4.3 Wymiana tarczy tnącej i dobór tarcz. Tarczę tnącą wymienia się zgodnie z procedurą opisaną w pkt Zawsze należy pamiętać o sprawdzeniu prawidłowości kierunku obrotów podanych na tarczy i osłonie dolnej. W opisywanym urządzeniu dopuszczalny jest montaż tylko i wyłącznie tarcz tnących z bieżnią ciągłą, to znaczy, że jej krawędź nie jest przerywana szczelinami lub część robocza złożona jest z segmentów. Dobór tarcz uzależniony jest od rodzaju przecinanego materiału. Tarcze z bieżnią ciągłą przeznaczone są do cięcia twardych i kruchych materiałów, np. płytki ceramiczne, klinkier, łupek naturalny oraz niektóre rodzaje kamienia i kamienia sztucznego. Tarcza będąca na wyposażeniu przeznaczona jest do cięcia płytek ceramicznych z użyciem wody. Dla innych rodzajów materiałów należy samodzielnie dokupić odpowiednią tarczę tnącą, kierując się przy tym zaleceniami producentów tarcz. Przy zakupie należy zwracać uwagę na parametry w postaci średnicy zewnętrznej (180 mm), średnicy otworu montażowego (22,2mm) oraz minimalnej dopuszczalnej prędkości obrotowej (minimum 2800 min -1 ) i obwodowej prędkości liniowej (nie mniej niż 80 m/s). Stosowanie tarcz tnących o innych parametrach, rozmiarach lub z innym rodzajem bieżni, jest zabronione. str. 15

16 4.4 Wskazówki dotyczące pracy. Używać odpowiednich do wykonywanych prac środków ochrony osobistej. Nawet przy prawidłowym używaniu przecinarki, zawsze może wystąpić ryzyko doznania obrażeń ciała przez operatora, który nieumiejętnie posługuje się urządzeniem. Dlatego zaleca się zakładać przede wszystkim okulary ochronne oraz maskę przeciwpyłową. Inne środki ochrony osobistej należy stosować wtedy, gdy może wystąpić ryzyko uszkodzenia słuchu (nadmierny hałas), dróg oddechowych (nieprawidłowo dobrana maska), itp. Przy wymianie tarcz tnących należy używać rękawic ochronnych możliwość doznania oparzeń od rozgrzanej tarczy. Opisywana przecinarka do płytek jest urządzeniem typu 4, zgodnie z normą EN Oznacza to, że można w niej stosować tylko tarcze tnące z bieżnią ciągłą, która powinna pracować zanurzona w wodzie. Pojemnik na wodę (6), należy każdorazowo umieścić pod osłoną (10) i napełnić do poziomu oznaczonego na osłonie dolnej. Podczas pracy powinno się kontrolować poziom wody, który w razie potrzeby należy uzupełnić. W celu rozpoczęcia prac urządzeniem, powinno się w pierwszej kolejności wytrasować na materiale linię cięcia, po której będziemy prowadzić tarczę. Ustawić odpowiednio prowadnicę równoległą, włączyć silnik i pomagając sobie popychaczem (4) rozpocząć przecinanie. Płytkę ceramiczną przesuwać po blacie roboczym bez nadmiernego nacisku. Zbyt duży nacisk powoduje, że tarcza tnąca jest niepotrzebnie dodatkowo obciążana, co może doprowadzić do powstawania odprysków szkliwa. Podczas cięcia nie wywierać bocznych nacisków na tarczę, ponieważ może to doprowadzić do jej uszkodzenia. Dłonie powinny być tak ułożone, aby wykluczyć możliwość kontaktu palców z obracającą się tarczą tnącą. Posuw płytki należy dostosować do wydajności cięcia tarczy, co zminimalizuje zagrożenie związane z odpryskami przecinanego materiału (skaleczenia). Dla bezpieczeństwa używać rękawic ochronnych. 5. Czyszczenie, konserwacja i zamawianie części zamiennych. Przed rozpoczęciem jakichkolwiek prac związanych z czyszczeniem i konserwacją, należy wyłączyć urządzenie i wyciągnąć wtyczkę z gniazdka! 5.1 Czyszczenie. Osłona dolna i górna, szczeliny powietrza i obudowa silnika powinny być w miarę możliwości zawsze wolne od pyłu i zanieczyszczeń. Urządzenie wy- str. 16

17 cierać czystą ściereczką lub przedmuchać sprężonym powietrzem o niskim ciśnieniu, ewentualnie użyć pędzla z długim i średnio sztywnym włosem. Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu, w szczególności osłonę dolną i górną. Osłonę dolną należy zdemontować, umyć w ciepłej wodzie i osuszyć. Do czyszczenia urządzenia nie używać żadnych środków czyszczących ani rozpuszczalników; mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do komory silnika nie dostała się woda. Tarcze tnące zdemontować i oczyścić. Aby wyeliminować uszkodzenie tarczy, należy ją składować w miejscu zabezpieczonym przed przypadkowym upadkiem. 5.2 Zabezpieczenie silnika przed zanieczyszczeniem. Podczas pracy silnik powinien mieć dobrą wentylację, dlatego wszystkie wloty / wyloty powietrza muszą być zawsze utrzymane w czystości. Nie dopuszczać do gromadzenia się pyłu na obudowie silnika i w jego okolicach. 5.3 Wymiana przewodu zasilającego. W przypadku uszkodzenia przewodu zasilającego, aby uniknąć niebezpieczeństwa, przewód musi być wymieniony przez autoryzowany serwis lub osobę posiadającą podobne kwalifikacje. Nie używać urządzenia z uszkodzonym przewodem zasilającym. 5.4 Konserwacja. Urządzenie nie wymaga szczególnej konserwacji, poza bieżącym dbaniem o prawidłowy stan urządzenia, w sposób opisany w pkt. 5.1 do Części dodatkowe i wymienne. Należy zachować wszystkie części wymienne. Części uszkodzone powinny być zastąpione częściami identycznymi. Nie należy używać części innych niż podane przez producenta. Stawiamy na szybką i fachową naprawę uszkodzonego sprzętu tak, aby przerwa w jego użytkowaniu była jak najkrótsza. Urządzenie wystarczy oddać do sprzedawcy, skąd zostanie wysłany do autoryzowanego serwisu w Rzeszowie, gdzie w ciągu kilku dni będzie naprawiony i odesłany. Jeżeli potrzebujecie Państwo zamówić części, należy odszukać w katalogu produktów dane urządzenie i pobrać schemat techniczny. Następnie odszukać na nim uszkodzoną część. Numer części, numer seryjny oraz nazwę modelu urządzenia, przesłać na adres: sklep@vander.pl str. 17

18 Wysyłając sprzęt do reklamacji należy pobrać, wydrukować i wypełnić protokół reklamacyjny dostępny na stronie: w dziale SERWIS. Można również wykorzystać w tym celu druk protokołu zamieszczony na końcu instrukcji obsługi. 6. Przechowywanie. Elektronarzędzie, a także jego wyposażenie należy przechowywać w miejscu suchym i czystym, z dala od łatwopalnych cieczy. Elektronarzędzie należy przechowywać ze zdemontowanymi narzędziami. Dzieci nie powinny mieć dostępu do urządzenia. Optymalna temperatura przechowywania: 5 do 30 C. Przechowywać urządzenie w oryginalnym opakowaniu. GOSPODARKA ODPADAMI I RECYCLING Aby zapobiec uszkodzeniom podczas transportu urządzenie znajduje się w opakowaniu. Opakowanie to jest surowcem, który można użytkować ponownie lub można przeznaczyć do powtórnego przerobu. Urządzenie oraz jego osprzęt składają się z różnych rodzajów materiałów, jak np. metal i tworzywa sztuczne. Uszkodzone elementy urządzenia proszę dostarczyć do punktu zbiorczego surowców wtórnych. Informacje na temat utylizacji urządzenia można uzyskać w punkcie sprzedaży, bądź też lokalnie w wydziale samorządu lokalnego. Tylko dla krajów UE Zabrania się wyrzucania elektronarzędzi na śmieci. Zgodnie z Europejską Dyrektywą 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE), niezdatne do użycia elektronarzędzia należy zbierać osobno i oddać do punktu zbiórki surowców wtórnych. Recykling, jako alternatywa wobec obowiązku zwrotu urządzenia: Alternatywnie do obowiązku zwrotu urządzenia elektrycznego po zakończeniu jego użytkowania, właściciel jest zobowiązany do współuczestnictwa w jego prawidłowej utylizacji. Wycofane z eksploatacji urządzenie można oddać również do punktu zbiórki surowców wtórnych, który przeprowadzi utylizację zgodnie z krajowymi przepisami o odpadach i wykorzystaniu surowców wtórnych. Nie dotyczy to osprzętu należącego do wyposażenia urządzenia i środków pomocniczych nie zawierających elementów elektrycznych. str. 18

19 str. 19
