1 Cirrus

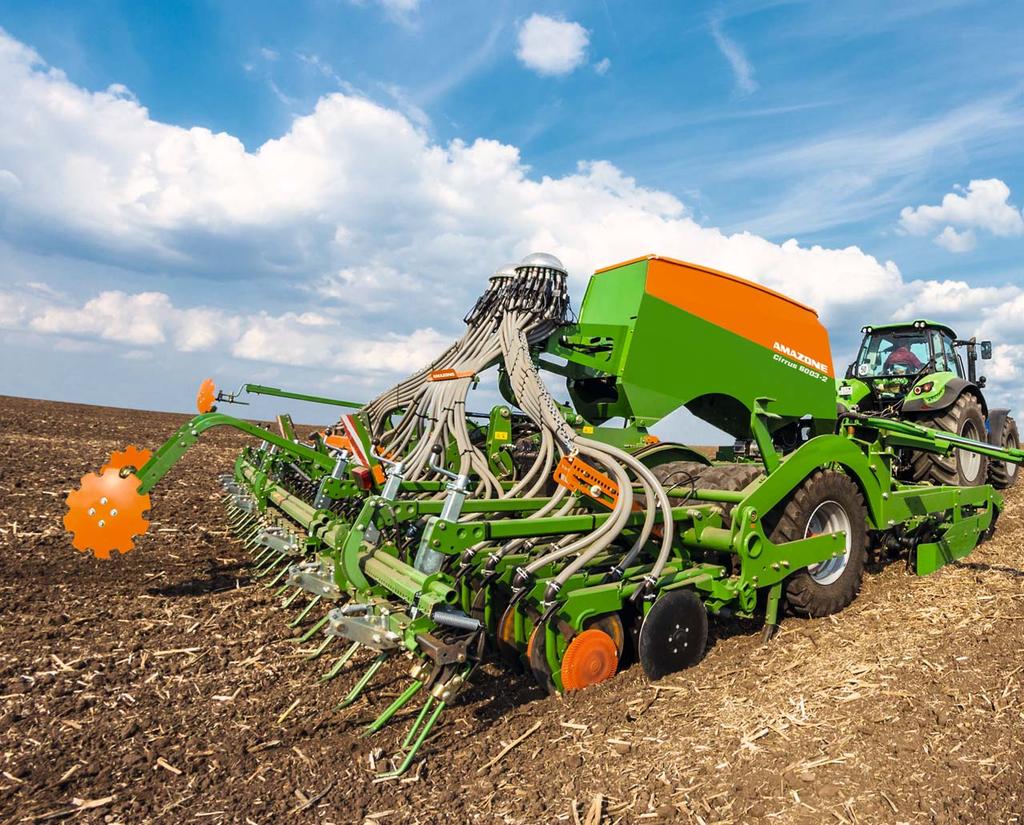

2 Cirrus Siewnik z zespołem doprawiającym Cirrus Dobrze zasiać dobrze zebrać SPEED sowing

3 2 3 Siewnik z zespołem doprawiającym Cirrus jest siewnikiem pneumatycznym, wyróżniającym się znakomitą jakością pracy podczas siewu po orce i w mulcz. Siewniki Cirrus o szerokościach roboczych 3 do 6 m, ze zbiornikami o pojemności od do l, oferują bardzo dużą siłę uderzenia. Alternatywnie dostępny jest Cirrus-C, ze zbiornikiem ciśnieniowym, 2 komorowym mieszczącym l. Cirrus Szybciej, ekonomiczniej, lepiej! Strona Argumenty 4 Koncepcja 6 Typy 8 Technika Dozowanie 10 Technika Uprawa gleby i uszczelniający pierścień ślizgowy 12 Technika Opony Matrix 14 Technika Redlica jednotarczowa RoTeC pro 16 Technika Redlica dwutarczowa TwinTeC + 18 Technika Zagarniacz 20 Cirrus 3003 i 3503 Compact 22 Cirrus 4003 i Cirrus Wyposażenie specjalne 28 Wyposażenie specjalne i dane techniczne 30 Terminale ISOBUS 32 AMATRON 3 i GPS-Switch 34 Terminal CCI i AMAPAD 36 AMAZONE Serwis 38

4 Cirrus Szerokości robocze 3 m, 3,43 m, 3,5 m, 4 m i 6 m Prędkość robocza do 20 km/h Redlica jednotarczowa RoTeC pro albo redlica dwutarczowa TwinTeC + SPEED sowing Argumenty: Precyzyjne dozowanie i pneumatyczny rozdział materiału siewnego dla maksymalnych wydajności Do wyboru dwie różne redlice wysiewające: redlica jednotarczowa RoTeC pro albo redlica dwutarczowa TwinTeC + Duży, centralnie położony, wąski zbiornik ziarna dla dobrej widoczności 2-rzędowa brona talerzowa uprawa gleby i siew podczas jednego przejazdu roboczego Opcjonalnie opony Matrix dla 40 km/h w transporcie drogowym i do pasmowego zagęszczania gleby Duży wybór wyposażenia, jak np. Crushboard, różne warianty wałów uprawowych, wyposażenie Single-Shoot, nadzór przewodów wysiewających albo żmijka załadunkowa właściwe rozwiązanie dla każdego gospodarstwa Nowoczesna technika ISOBUS, dla jeszcze większej elastyczności i komfortu np. z aplikacjami GPS Opcjonalny terminal Twin z komfortowym kalibrowaniem maszyny

5 Argumenty 4 5 Zbiornik ziarna o pojemności l/3.600 l (Cirrus Compact/Cirrus) Alternatywnie jako Cirrus-C i l w 2-komorowym zbiorniku ciśnieniowym Z techniką ISOBUS WIĘCEJ INFORMACJI Zalety ISOBUS Cirrus jest certyfikowany zgodnie z testem zgodności UT 2.0. Tym samym, ta maszyna AMAZONE może być obsługiwana przez wszystkie, znajdujące się na rynku terminale certyfikowane według UT 2.0. Można oczywiście obsługiwać Cirrusa terminalem obcym z ISOBUS posiadającym licencję Section Control. Oferowane przez AMAZONE terminale AMATRON 3, CCI 100 i AMAPAD, oraz wszystkie maszyny AMAZONE z ISOBUS wykorzystują funkcjonalność AEF-AUX-N. Oznacza to, że można na przykład przypisać przyciski wielofunkcyjnego uchwytu zgodnego z AUX-N do indywidualnie wybranych funkcji. Wtedy każda z funkcji będzie dokładnie tam, gdzie użytkownik chciałby ją mieć.

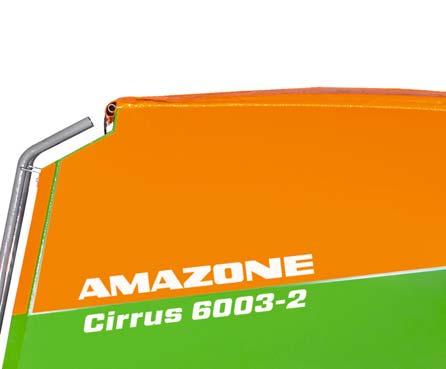

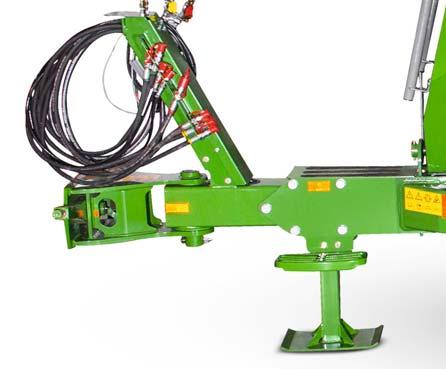

6 Cirrus Koncepcja Cirrus Wymagania rolnicze i ekonomiczne spełnione perfekcyjnie: 1 Pozycja zbiornika: Zoptymalizowana pozycja zbiornika ziarna gwarantuje lepszą trakcję ciągnika oraz większą przestrzeń do manewrów na nawrotach. Stopień napełnienia zbiornika nie ma wpływu na głębokość pracy redlic. 2 Dozowanie: Szybko wymieniane kasety dozujące z cicho pracującą, wydajną dmuchawą zapewniają płynny transport materiału siewnego do głowicy rozdzielającej także przy wysokich prędkościach podczas siewu. Impulsy drogi ustalane są przez radar. W razie potrzeby można zasuwą odłączyć zbiornik od zespołu dozowania i zmienić kasety dozujące także przy napełnionym zbiorniku. 4 Spulchnianie: Dwa spulchniacze śladów kół ciągnika po każdej stronie zapewniają efektywne spulchnienie gleby za ciągnikiem. 5 Równanie: Przed polem talerzy lub za nim można zamontować regulowany hydraulicznie Crushboard do wyrównania gleby (opcja). 3 Komfort pracy: Pomosty serwisowe nad polem talerzy dają komfortowy dostęp do dozownika i głowicy rozdzielającej

7 Koncepcja Przygotowanie gleby: Opcjonalne pole talerzy z bezobsługowymi talerzami i specjalnym kątem zapewniają świetnie wyrównane i przygotowane do siewu pole. Głębokość roboczą można hydraulicznie dopasować podczas pracy. 7 Zagęszczanie: Opony Matrix własnej konstrukcji, pasmowo zagęszczają glebę przed redlicami. Redlice wysiewające podążają dokładnie i bardzo spokojnie w tych zagęszczonych pasmach także przy wysokim tempie pracy Równanie: Elementy rozgarniające między oponami dają gładki, wyrównany obraz pracy. Alternatywnie dostępne są również zgarniacze zapobiegające zapychaniu się opon w ekstremalnych warunkach glebowych. 9 Wysiew nasion: Dzięki możliwości wyboru dwóch różnych systemów redlic RoTeC pro i TwinTeC+ uzyskuje się optymalne odkładanie nasion zależnie od wymagań. Z systemem uniwersalnych redlic jednotarczowych RoTeC pro, Cirrus sprawdza się również w maksymalnie wilgotnych warunkach. Bardzo wydajne redlice dwutarczowe TwinTeC+ są bardzo kompaktowe i pracują precyzyjnie. 10 Nadzór przewodów wysiewających: Kolejnym sensownym systemem jest opcjonalny nadzór przewodów wysiewających, który natychmiast rozpoznaje blokady na redlicach i w przewodach. Przepływ nasion w przewodach jest kontrolowany bezpośrednio przez czujniki za głowicą rozdzielającą. Włączane ścieżki technologiczne są automatycznie rozpoznawane przez system. W szczególnie długie dni robocze taki system oferuje bardzo wygodną możliwość kontroli wyników pracy

8 Cirrus Cirrus typy Cirrus Compact Typ Cirrus 3003 Compact (sztywny) Cirrus 3503 Compact (sztywny) Szerokość robocza 3,0 m 3,43 m/3,5 m Cirrus Ze zbiornikiem ziarna l bardzo szybkie i zwrotne Typ Cirrus 4003 (sztywny) Cirrus (składany) Cirrus (składany) Szerokość robocza 4,0 m 4,0 m 6,0 m Ze zbiornikiem ziarna l dla większej wydajności

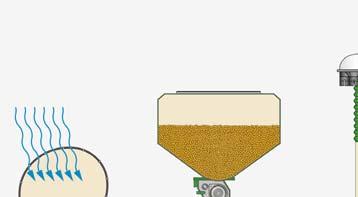

9 Typy 8 9 Zasada Cirrus Zasada Cirrus-C Jednolejowy zbiornik materiału siewnego 2-komorowy, ciśnieniowy zbiornik dla materiału siewnego i nawozu Cirrus-C dla materiału siewnego i nawozu Obok jednolejowego, otwartego wariantu zbiornika, jest również typ Cirrusa z dzielonym, dwukomorowym zbiornikiem ciśnieniowym. Zamknięty 2-komorowy zbiornik ciśnieniowy umożliwia dokładne dozowanie przy niewielkim zapotrzebowaniu mocy dla napędu dmuchawy. 2-komorowy zbiornik ciśnieniowy jest podzielony w stosunku 60 do 40. W rozwiązaniu Single-Shoot-można przez redlice wysiewające aplikować w zależności od potrzeb materiał siewny i nawóz lub tylko materiał siewny. Dzięki dwóm, niezależnie kalibrowanym dozownikom można osiągać najwyższą dokładność aplikacji również dwóch różnych składników bez obawy o efekt ich separacji. Cirrus-C Typ Cirrus 4003-C (sztywny) Cirrus C (składany) Cirrus C (składany) Szerokość robocza 4,0 m 4,0 m 6,0 m Z 2-komorowym zbiornikiem ciśnieniowym mieszczącym l dla materiału siewnego i nawozu

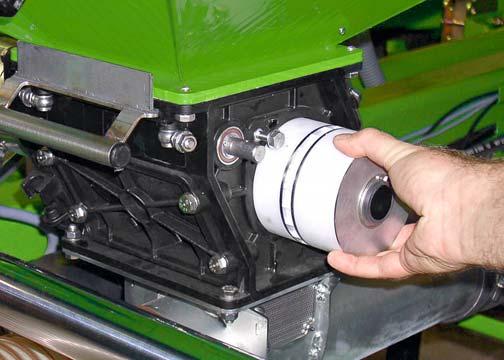

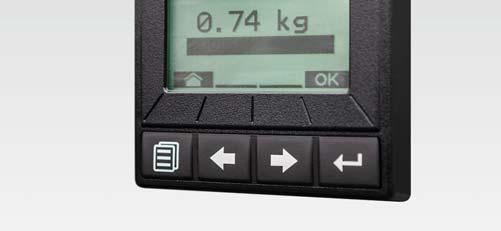

10 Cirrus To sprawia dozowanie Pakiet Comfort 1 z terminalem 3.0 Aby jeszcze bardziej uprościć wstępne dozowanie, kalibrację i opróżnianie z resztek, AMAZONE proponuje dla Cirrusa w połączeniu z terminalem obsługowym AMATRON 3, CCI 100 lub AMAPAD tak zwany pakiet Comfort 1 z terminalem Twin 3.0. Terminal Twin jest zamontowany bezpośrednio na siewniku w pobliżu dozownika. Taka pozycja ma wiele zalet: kierowca może wykonywać obsługę i wprowadzać dane dla kalibracji bezpośrednio na maszynie, eliminując konieczność wielokrotnego wsiadania i wysiadania z ciągnika. Terminal Twin 3.0 składa się z wodo- i pyłoszczelnej obudowy, ma wyświetlacz o przekątnej 3,2 cala oraz cztery duże przyciski służące do jego obsługi. Dobrym pomysłem jest siostrzany terminal, który wyraźnie upraszcza wykonywanie prób kręconych. (traction Próba robocza AMAZONE Cirrus /2015)

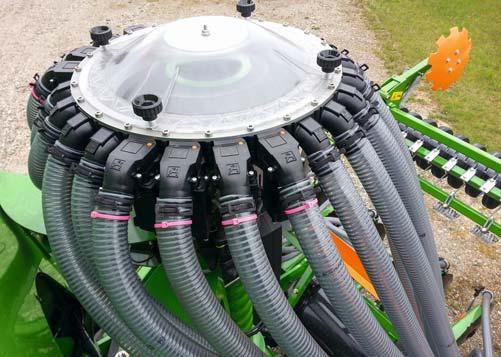

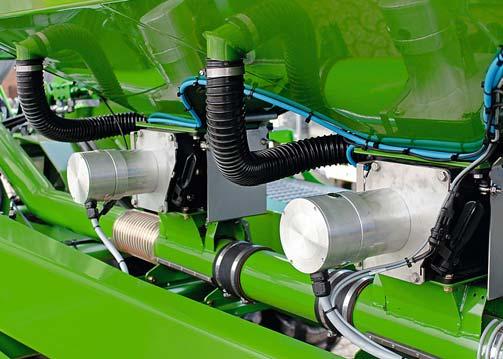

11 Technika Dozowanie Precyzyjny, elektryczny napęd dozownika w siewniku Cirrus Łatwe ustawianie oraz wygodna kalibracja przez terminal obsługowy Do siewu nasion drobnych i normalnych oraz innych takich jak trawy, strączkowe grubonasienne, groch, kukurydza dostępne są różne kasety dozujące. Ich wymiana jest łatwa, ponieważ AMAZONE dostarcza klucz do otwierania dozownika. (traction Próba robocza AMAZONE Cirrus /2015) System dozowania nadaje się do siewu wszelkich nasion w dawkach od 1,5 do 400 kg/ha. Duże kasety dozujące mają niewielką prędkość obwodową i skutecznie chronią materiał siewny. Przejście z nasion drobnych na normalne załatwia się w kilka sekund przez wymianę kaset dozujących. Mogą one być wymieniane także przy napełnionym zbiorniku. Dodatkowo, obok seryjnych kaset dozujących (o objętości 20 ccm, 210 ccm i 600 ccm) dostępne są kasety do siewu kukurydzy lub roślin specjalnych. 20 ccm 210 ccm 600 ccm Np. dla rzepaku, rzepy ścierniskowej i lucerny Np. dla jęczmienia, żyta i pszenicy Np. dla orkiszu, owsa i pszenicy Nowa, segmentowa głowica rozdzielająca daje siewnikom Cirrus większą elastyczność. Asymetryczne ścieżki technologiczne na jednej połowie siewnika można zakładać od razu, bez niepożądanego zmniejszania dawki wysiewu na drugiej połowie maszyny. Z segmentową głowicą rozdzielającą możliwe jest także w modelach sztywnych Cirrus z pojedynczym odcinkiem transportowym (szerokości robocze 3 m, 3,43 m, 3,5 m oraz 4 m) elektryczne włączanie połowy szerokości i Section Control. Włącznie połowy szerokości znajduje się bezpośrednio w głowicy rozdzielającej. Kasety dozujące dla różnych nasion Dodatkowe kasety dozujące Kaseta dozująca 7,5 ccm dla lnu i maku Kaseta dozująca 120 ccm dla poplonów, kukurydzy i słonecznika Segmentowa głowica rozdzielająca Kaseta dozująca 350 ccm dla nawozów Kaseta dozująca 660 ccm dla grochu i bobiku

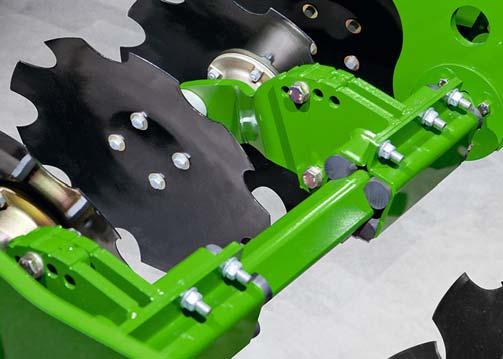

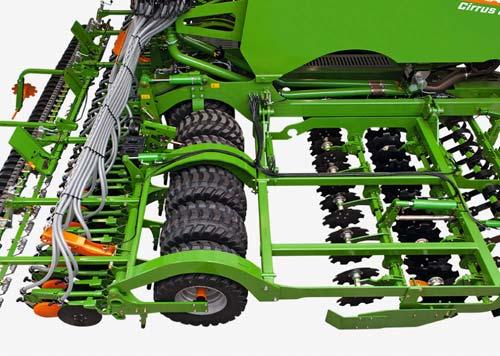

12 Cirrus Uprawa gleby Uprawa przedsiewna i siew w jednym przejeździe roboczym 2-rzędowa brona talerzowa Dwurzędowa brona talerzowa spulchnia, rozdrabnia i równa glebę przed siewem, pozwalając na jednoczesne załatwienie dwóch zabiegów roboczych. Przy konserwującym sposobie uprawy następuje dodatkowe wymieszanie oraz równomierne rozdzielenie słomy znajdującej się w górnej warstwie gleby. Wysokie przepustowości brony talerzowej znakomicie sprawdzają się także przy dużych prędkościach roboczych. Zatory powodowane przez słomę lub ciała obce, to przeszłość. Ostry kąt ustawienia talerzy zapewnia intensywne przemieszanie gleby. Głębokość roboczą brony talerzowej można indywidualnie dopasować podczas pracy. Możliwość przestawiania talerzy na kulisie z otworami zapewnia czyste połączenia sąsiednich przejazdów. Duży odstęp między drugim rzędem talerzy a oponami Matrix daje lekki uciąg i spokojny bieg. Strumień gleby za talerzami opada już przed oponami Matrix. Siew solo z wyższą wydajnością powierzchniową Jako wyjątkowo wydajna maszyna, Cirrus jest dostępny również bez brony talerzowej. Z wszystkimi swoimi zaletami technicznymi w wyposażeniu podstawowym Cirrus bez zespołu brony talerzowej stanowi korzystną cenowo alternatywę do pracy solo, przy czym nie trzeba tu rezygnować z zagęszczania gleby. Także w tej wersji można wybrać opcjonalny Crushboard. Duże lub drobne zęby wybór właściwych talerzy Dla brony talerzowej są do wyboru dwa rodzaje talerzy głęboko i płytko wyzębione. Talerze z dużymi zębami są wyjątkowo dobre do głębszej uprawy gleby. Ich kształt powoduje wyjątkowo agresywne działanie i rozdrobnienie oraz wymieszanie resztek pożniwnych z glebą. Talerze o drobnych zębach pokazują swoje zalety raczej przy płytkiej uprawie gleby w przygotowaniu pod siew. Wytwarzają więcej drobnej gleby dla dobrego wyrównania powierzchni pola. Duży odstęp zmniejsza zapotrzebowanie na siłę uciągu i zapewnia spokojną pracę Talerz głęboko wyzębiony 460 mm Talerz płytko wyzębiony 460 mm

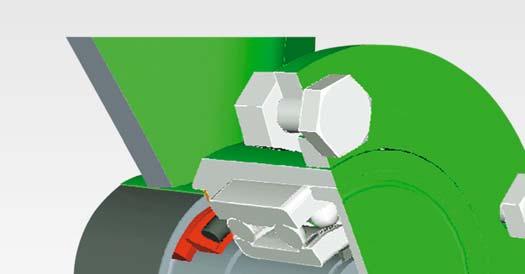

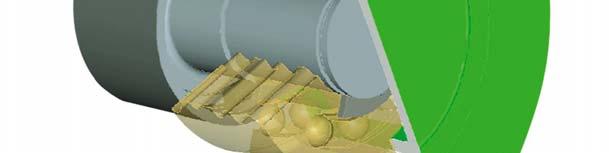

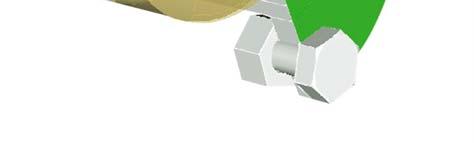

13 Technika Uprawa gleby i uszczelniający pierścień ślizgowy Ślizgowy pierścień uszczelniający Cirrus Atutami są niezawodność i komfort Ślizgowy pierścień uszczelniający wmontowany w stożkowej obudowie 2 2-rzędowe, skośne łożysko kulkowe x pierścień uszczelniający (O-ring) 4 2 x pierścień żeliwny z powierzchnią ślizgową 5 5 Olej przekładniowy SAE 90 (40 cm³) Najlepsze uszczelnienie łożysk Uszczelnienie złożone z filcowego pierścienia i doskonałego pierścienia ślizgowego absolutnie szczelnie zamyka 2 rzędowe skośne łożyska kulkowe. Dzięki temu, olej zapewnia trwałe smarowanie i wyeliminowanie smarowników. Nakłady na konserwację brony talerzowej zostały znacznie zmniejszone. Ślizgowe pierścienie uszczelniające od dziesięcioleci stosuje się w maszynach budowlanych do uszczelniania rolek podwozia gąsienicowego i pracują one absolutnie niezawodnie nawet w najtrudniejszych warunkach. Gumowe elementy sprężyste bezpieczne i bezobsługowe Ramię mocujące łączy dwa talerze w jedną całość, która jest sprężyście ułożyskowana w gumowych elementach amortyzujących i optymalnie dopasowuje się do konturów gleby. Zintegrowane, gumowe elementy sprężyste stanowią dodatkowe, bezobsługowe zabezpieczenie przeciwko przeciążeniom na glebach kamienistych. Tak zapewnia się pewność działania i eliminuje konserwację brony talerzowej z zachowaniem równomiernej głębokości roboczej. Gumowe elementy sprężyste

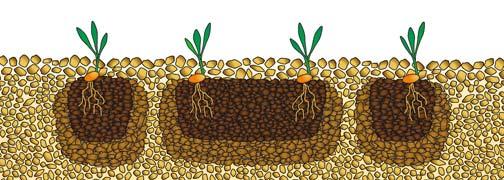

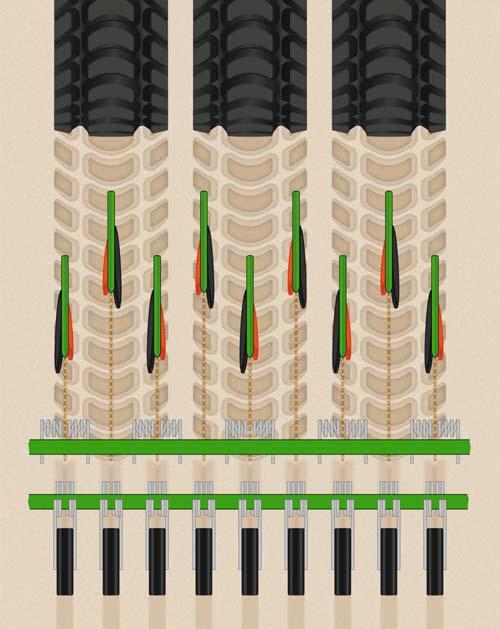

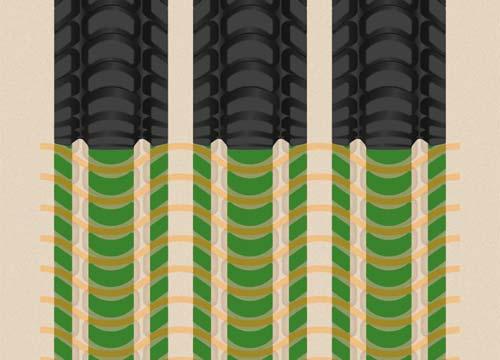

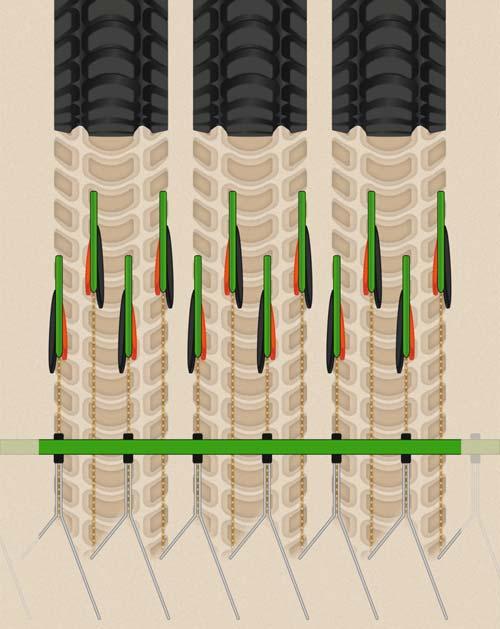

14 Cirrus Mocny, równomierny własny napęd wału przez poprzeczny profil Pasmowe zagęszczanie gleby przez podłużny profil AMAZONE 2013 Opony Matrix Zasada Matrix Zasada Matrix Sercem maszyny oraz gwarantem równych i szybkich wschodów są nowe opony Matrix. Przy rozmiarze 400/55R17.5 mają one średnicę 880 mm i szerokość 410 mm (4 rzędy wysiewu co 12,5 cm wzgl. 3 rzędy wysiewu co 16,6 cm). Kombinacja dużej średnicy z nowym profilem zapewnia bardzo dobry własny napęd a poprzez to zmniejsza zapotrzebowanie na siłę uciągu. To właściwość o ogromnym znaczeniu zwłaszcza w siewnikach zaczepianych z biernymi narzędziami uprawiającymi glebę, pracującymi z dużymi prędkościami. Tak, jak jest w AMAZONE praktykowane od lat, opony Matrix pasmowo zagęszczają glebę. Odpowiednio przygo towane podłoże z wąskimi ścieżkami stawia do dyspozycji więcej drobnej, luźnej gleby przykrywającej nasiona. Wytworzona przez opony zróżnicowana struktura gleby zapewnia wszystkim roślinom optymalny wzrost w każdych warunkach glebowych. AMAZONE po raz pierwszy zastosowała opony Matrix o budowie radialnej ze stalowymi wkładami na bieżniku. Przez sprężystą, radialną budowę profil opony przylega równomiernie do gleby całą powierzchnią i tworzy jednolite warunki do wzrostu roślin. Dzięki swojej budowie, opony radialne mają dodatkowo tę wielką zaletę, że przy ustawieniu ciśnienia 3,5 bar osiągają efekt samooczyszczania. Opcjonalne elementy rozgarniające między oponami mają sensowne zastosowanie szczególnie na glebach lekkich. Dla pól, które nie są tak wrażliwe na warunki kiełkowania, można alternatywnie wyposażyć siewnik Cirrus w zwykłe opony diagonalne o profilu ciągnikowym AS o podobnych rozmiarach (15.0/55-17). Samoczynny napęd jest przy krótkim bieżniku bardzo dobry a maszyna jest lekka w uciągu. Kompromis ogranicza się do celowego zagęszczenia gleby: opony AS zwłaszcza w suchych latach nie gwarantują tak dobrego zagęszczenia gleby, jak czynią to opony Matrix. Opony AS Mocny samoczynny napęd opon o profilu ciągnikowym AS

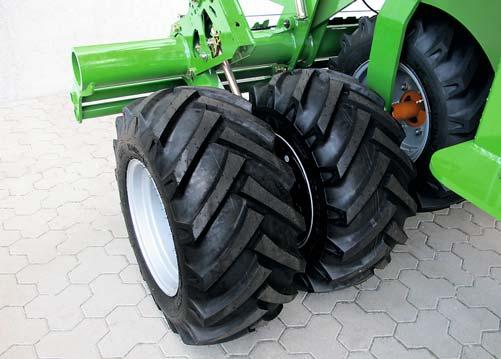

15 Technika Opony Matrix Wysokie na 88 cm i szerokie na 41 cm opony Matrix są w porów naniu do starych opon pierścieniowych klinowych o około 10 % wyższe, co poprzez mniejsze przyklejanie się ilastej gleby prowadzi do zmniejszenia zapotrzebowania na siłę uciągu doskonale. (profi Praktyczny test Cirrus 3003 Compact 04/2015) Pasmowe zagęszczanie gleby przez opony Matrix Rozstaw rzędów 12,5 cm Rozstaw rzędów 16,6 cm AMAZONE 2013 AMAZONE 2013 Rośliny w rzędach o rozstawie 12,5 cm Rośliny w rzędach o rozstawie 16,6 cm

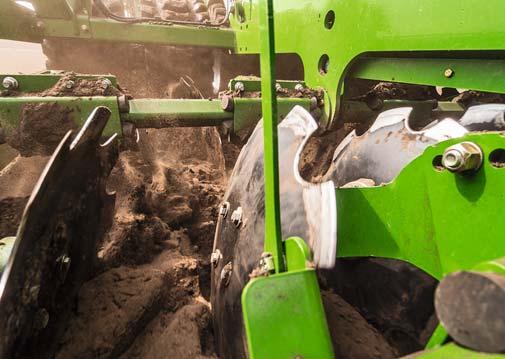

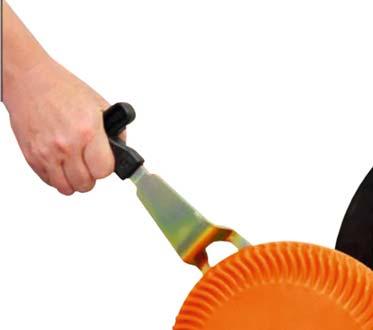

16 Cirrus Redlica RoTeC pro Uniwersalna redlica jednotarczowa Redlica RoTeC pro ( 400 mm) z rolką ograniczającą głębokość Control 25 Otwarte i ukierunkowane do tyłu rowki zapewniają bardzo dobre samooczyszczanie. Tarcza wysiewająca Rolka ograniczająca głębokość Control 25 Czubek redlicy Pewność działania i precyzja aż do granicy Cirrus z redlicami jednotarczowymi RoTeC pro pokazuje swoją siłę zwłaszcza na glebach zwięzłych zarówno wiosną jak i podczas siewów późnojesiennych. Dzięki kopiowaniu głębokości bezpośrednio na tarczy wysiewającej, całkowicie rozdzielono prowadzenie redlicy od zagęszczania gleby przez zagarniacz. Tarcza, wzgl. rolka kopiująca wytwarza dodatkowo efekt znakomitego czyszczenia redlicy. Obie te zalety sprawiają, że możliwa jest bardzo elastyczna i precyzyjna praca w prawie każdych warunkach pogodowych. Wąski kształt wklęsłej tarczy, czubek redlicy oraz tarcza czyszcząca zapewniają dobry przepływ resztek pożniwnych i gleby także przy małych odstępach pomiędzy redlicami. Do wyboru są rozstawy rządów co 12,5 i 16,6 cm. Nacisk redlic zmieniany jest między dwoma wybranymi pozycjami przez gniazdo hydrauliczne o działaniu dwustronnym to samo gniazdo dopasowuje także głębokość roboczą brony talerzowej. Wybór funkcji na terminalu obsługowym Wybór funkcji na terminalu obsługowym oszczędza ilość gniazd. (profi Praktyczny test Cirrus 3003 Compact 04/2015) Przy wysokich prędkościach roboczych redlica bardzo spokojnie biegnie po podłożu. Głębokość siewu była bardzo równa. (profi Praktyczny test Cirrus 3003 Compact 04/2015)

17 Technika Redlica jednotarczowa RoTeC pro Tarcza wysiewająca Tarcza wysiewająca jest wykonana z odpornej na ścieranie stali narzędziowej i ma średnicę 400 mm. Dzięki mocnej budowie jej zużycie jest ograniczone do minimum. Ze względu na dużą średnicę tarczy wysiewającej ma ona wyjątkowo spokojny bieg, co zapewnia wysoką dokładność odkładania nasion. Czubek redlicy Czubek redlicy oczyszcza i formuje redlinę wysiewu tak, że tworzy się optymalne połączenie materiału siewnego z glebą. Przez pływające ułożyskowanie czubek samodzielnie uwalnia się z gleby i przyklejonych resztek pożniwnych. Pokrycie czubka redlicy powłoką z utwardzonego metalu gwarantuje jego długą żywotność. Kopiowanie głębokości Jedną z najważniejszych zalet redlicy jednotarczowej RoTeC pro jest rozdzielenie prowadzenia redlicy od zagęszczania gleby. W wyniku tego redlica po napotkaniu kamienia podnoszona jest tylko raz. Poza tym nacisk redlicy i rolki zagarniacza można regulować niezależnie. W warunkach suchych można zastosować mniejszy nacisk redlicy i większy nacisk rolki. W warunkach mokrych lepszy będzie większy nacisk redlicy i mniejszy nacisk rolki zagarniacza. Do bardzo równomiernego i dokładnie kontrolowanego prowadzenia redlic jednotarczowych RoTeC pro służy tarcza prowadząca Control 10 o szerokości 10 mm albo rolka prowadząca Control 25 o szerokości 25 mm umocowana bezpośrednio na redlicy. Umieszczone na redlicach tarcze z tworzywa sztucznego chronią przed zapchaniem strefę odkładania nasion za czubkiem redlicy i zapewniają dokładne rozmieszczenie materiału siewnego. Podstawowa regulacja głębokości siewu odbywa się w 4 stopniach, bezpośrednio na redlicy i bez użycia narzędzi. Jakość i niezawodność: Tarcza wysiewająca z utwardzanej stali narzędziowej dla wydłużenia żywotności Odporne na ścieranie i samooczyszczające się tarcze prowadzące Control 10 i rolki prowadzące Control 25 dla dokładnej regulacji głębokości siewu Oddzielenie prowadzenia redlicy od zagęszczania gleby dla spokojnego biegu redlicy i do uniwersalnego ustawienia odpowiednio do warunków pogodowych Odzielenie nacisku redlicy od nacisku zagarniacza Zmiana nacisku redlic Nacisk redlic regulowany bezstopniowo, hydraulicznie z kabiny służy do dopasowania głębokości siewu i szybkiego dostosowania siewnika do warunków glebowych. Redlice RoTeC pro pracują z naciskiem do 55 kg. Ta wartość nacisku jest w 100 % bezpośrednio na tarczy wysiewającej. Nacisk zagarniacza rolkowego Nacisk redlicy 100 % 100 %

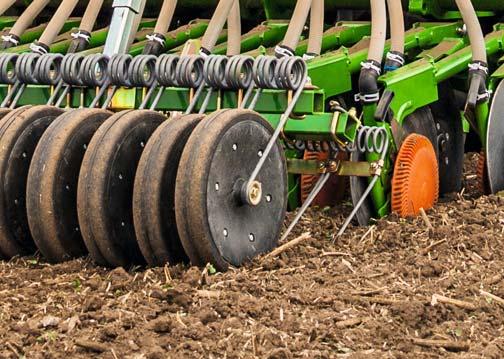

18 Cirrus Redlica TwinTeC + Wydajna redlica dwutarczowa Ułożyskowanie redlicy na gumowych elementach służy do jej amortyzacji Ramie mocujące koła z rolką kopiującą Control + o szerokości 50, 65 lub 80 mm Zagarniacz redlicy z układem regulacji Wymienna prowadnica materiału siewnego Skrobak wewnętrzny Redlica dwutarczowa 380 mm/10, bez przesunięcia, wstępnie naprężona (bez offsetu) Przedłużenie prowadnicy Tarcza wysiewająca Dociskacz nasion Redlica dwutarczowa TwinTeC + (przekrój) Pracująca spokojnie i mocna Redlice TwinTeC + to wyposażenie siewnika Cirrus w najmocniejsze i najbardziej precyzyjne redlice dwutarczowe AMAZONE. Dzięki sięgającemu 100 kg naciskowi redlicy i bardzo dobremu przecinaniu gleby redlica dwutarczowa TwinTeC + znakomicie radzi sobie także na twardych, zbrylonych glebach. Podstawowy korpus i panewki łożyskujące redlicy są wykonane z wykuwanej stali i mają wystarczające rezerwy także przy najcięższej pracy. Ze względu na wysoki nacisk redlic dwutarczowych TwinTeC + siew jest niezwykle precyzyjny także na zmulczowanej glebie z bardzo wysokim udziałem masy organicznej. Poprzez innowacyjną zmianę nacisku redlicy przez obieg oleju, nacisk redlicy jest stały także na nierównym podłożu a efektem tego rozwiązania jest pewne utrzymywanie stałej, wyregulowanej głębokości siewu. Od strony technicznej redlica robi dobre wrażenie i oferuje interesujące szczegóły. (profi Sprawozdanie z jazdy Cirrus z TwinTeC + 08/2016)

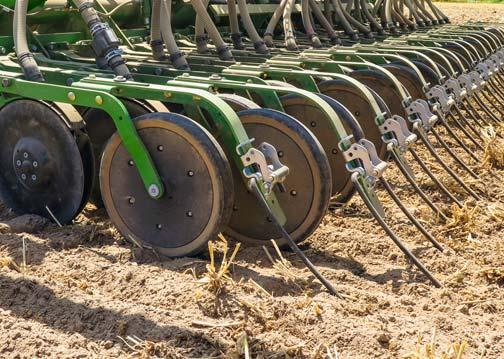

19 Technika Redlica dwutarczowa TwinTeC Podwójne tarcze O bardzo dobrą skuteczność przecinania dbają ostre, naprężone tarcze, ustawione pod kątem 10. Duża średnica wynosząca 380 mm gwarantuje spokojny bieg. Dzięki przesunięciu redlic wynoszącemu 190 mm i połączeniu rolki kopiującej przez położony wyżej uchwyt redlicy, pozostaje wystarczająco dużo miejsca do pracy wolnej od zatorów. Nacisk redlicy TwinTeC + Nacisk redlicy jest ustawiany przez zawór ograniczający ciśnienie, zamontowany w obiegu oleju w hydraulicznym obwodzie dmuchawy. Poprzez to redlica pewnie utrzymuje ustawiony nacisk. Jest to szczególnie korzystne przy płytkim siewie w bardzo nierównym terenie. Prowadzenie materiału siewnego Przedłużenie prowadnicy i dociskacz nasion pewnie wprowadzają materiał siewny na dno redliny i zapobiegają ruchowi pojedynczych nasion. Seryjny skrobak wewnętrzny, opcjonalnie także z płytkami z utwardzanego metalu zapewnia dokładna pracę także na kleistych glebach i wyraźnie zwiększa pewność działania. Przejazd w obniżeniu pola Obniżenie: podczas przejazdu przez obniżenie terenu redlice są dodatkowo dociskane do gleby. Wytwarza to nadciśnienie w siłowniku docisku redlicy które jest bezpośrednio oddawane do obiegu oleju. Nacisk redlic pozostaje stały. Kopiowanie głębokości O zachowanie głębokości siewu każdej z redlic dba mocowana na równoległoboku rolka kopiująca. Rolki kopiujące Control + są dostępne w szerokościach 50 mm, 65 mm i 80 mm. Można pracować na wszystkich glebach od lekkich, piaszczystych o słabej nośności aż do najcięższych iłów, a jakość pracy maszyny zawsze będzie zachowana. Opcjonalne zgarniacze na rolkach zapewniają równomierne prowadzenie redlic także w warunkach dużej wilgotności. Przejazd przez wzniesienia Możliwe są wartości dynamicznego nacisku od 15 do 100 kg [nacisku redlic] na rząd. (profi Sprawozdanie z testu Cirrus z TwinTeC + 08/2016) Wzniesienie: przy pokonywaniu wzniesienia redlica opuszcza się i powstaje podciśnienie w siłowniku nacisku redlicy, które od razu jest wyrównywane przez dodatkowy olej z obiegu. Nacisk redlicy pozostaje stały.

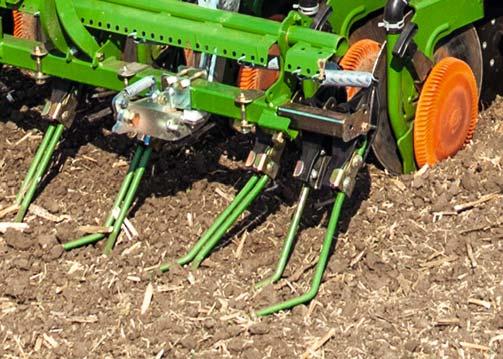

20 Cirrus Zagarniacz Przykryć i docisnąć nasiona Zagarniacz sprężynowy S Zagarniacz sprężynowy S w kombinacji z RoTeC pro System redlic RoTeC pro współpracuje z zagarniaczem sprężynowym S o elementach roboczych o grubości 15 mm. Jest on odporny na ścieranie i zapewnia dobre przykrycie materiału siewnego nawet w najtrudniejszych warunkach pracy. Zagarniacz sprężynowy przykrywa skutecznie otwarte redliny i wyrównuje pole, także przy dużej ilości słomy na jego powierzchni. Indywidualnie uchylne i ułożyskowane elementy zagarniacza dostosowują się do nierówności gleby przykrywając nasiona niezależnie od ilości słomy na powierzchni. Zagarniacz sprężynowy znakomicie sprawdza się w niezbyt optymalnych warunkach, np. na glebach wilgotnych i ciężkich. Nacisk zagarniacza jest regulowany mechanicznie, przez napięcie sprężyn. Przy hydraulicznej regulacji nacisku zagarniacza, wstępnie ustalana jest minimalna i maksymalna wielkość nacisku sworzniami ograniczającymi. Tym samym można jednym zaworem sterującym podczas jazdy szybko i łatwo dopasować nacisk zagarniacza oraz redlic do zmieniających się warunków glebowych. Zagarniacz S kończy przykrycie materiału siewnego. Jego wygięte grube na 15 mm i sprężyste pary zębów zachodzą na siebie bardzo głęboko. Do ich pracy nie można mieć zastrzeżeń. Bardzo podobało się nam zabezpieczenie do jazdy wstecz oraz hydrauliczna zmiana nacisku. (profi Praktyczny test Cirrus 3003 Compact 04/2015)

21 Technika Zagarniacz Zagarniacz rolkowy Zagarniacze na redlicach Kąt pojedynczych 12-mm zagarniaczy można zmienić bez użycia narzędzi. (profi Sprawozdanie z testu Cirrus z TwinTeC + 08/2016) Zagarniacz rolkowy w kombinacji z RoTeC pro Po zamknięciu redlin wysiewu przez zagarniacz rolkowy, gleba jest dodatkowo dociskana rolkami nad redlinami wysiewu tak, że powstają optymalne warunki do kiełkowania. Jest to szczególnie zalecane na glebach średnich, suchych, przy siewie roślin jarych lub rzepaku. Powstaje wtedy falisty profil powierzchni gleby, zapobiegający jej erozji. Wyjątkową zaletą jest możliwość zmiany nacisku redlic całkowicie niezależnie od nacisku zagarniacza rolkowego w zakresie od 0 do 35 kg na rolkę. Zagarniacz na redlicy TwinTeC + Opcjonalny zagarniacz na redlicy zapewnia dodatkową luźną glebę nad redliną. Jest to pomocne zwłaszcza na ciężkich glebach, aby zapobiec ich zamulaniu i tworzeniu się miejsc odpływu wody. Słoma jest dodatkowo rozciągana. Agresywność zagarniacza redlicy można bez użycia narzędzi ustawić w trzech pozycjach. W razie ścierania, głębokość zagarniacza ustawia się w 7 pozycjach. Jeśli zagarniacz nie będzie używany, można go wyłączyć przez ustawienie w pozycji nieaktywnej. Cirrus 3003 Compact z RoTeC pro i zagarniaczem rolkowym

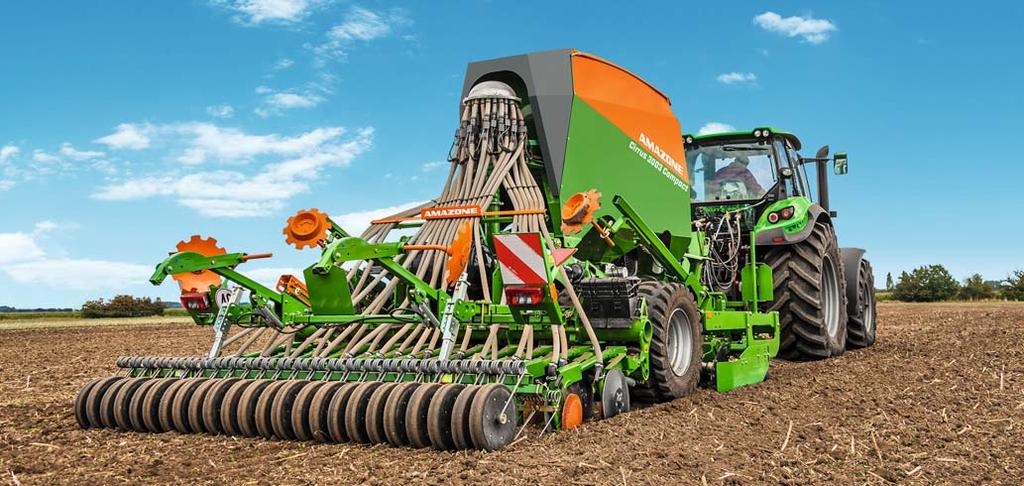

22 Cirrus Cirrus 3003 i 3503 Compact Zwrotne agregaty zaczepiane Cirrus 3003 Compact Uniwersalny siewnik Cirrus 3003 Compact firmy AMAZONE robi dobre wrażenie. Obsługa tej kompaktowej maszyny jest wygodna. Liczne szczegóły, jak np. terminal Twin, duża skrzynka narzędziowa, łatwy dostęp do rozdzielacza czy wskaźnik głębokości dla brony talerzowej ułatwiają pracę. Jednak należy podkreślić również rzeczy zasadnicze, jak jakość pracy, lakierowanie czy homologacja dla prędkości do 40 km/h. (profi Praktyczny test Cirrus 3003 Compact 04/2015)

23 Cirrus 3003 i 3503 Compact Cirrus jest seryjnie wyposażony w dobrze reagujący wręcz wzorcowy pneumatyczny układ hamulcowy! Jeszcze lepiej: dzięki temu maszyna może poruszać się po drogach z prędkością 40 km/h i pełnym zbiornikiem ziarna. (profi Praktyczny test Cirrus 3003 Compact 04/2015) 40 km/h Opryskiwacz polowy 28 m Kompaktowy, zwrotny, szybki Dla mniejszych gospodarstw atrakcyjną alternatywę stanowią maszyny Cirrus-Compact. W porównaniu do Cirrus mają o 550 mm mniejszy rozstaw osi co w połączeniu z zaczepem na dolnych dźwigniach TUZ daje im niezwykłą zwrotność. Można wydajnie pracować także z bardzo ciasnymi nawrotami. Ze zbiornikiem o pojemności l i prędkością maksymalną 40 km/h Cirrus Compact nadaje się zwłaszcza do gospodarstw, które nie mogą zapewnić uzupełnienia materiału siewnego na polu. Odpowiednio do przepisów ruchu drogowego specyficznych dla kraju użytkowania, Cirrus jest wyposażony w podwozie niehamowane, w dwuprzewodowy hamulec pneumatyczny albo w hydrauliczny układ hamulcowy Siewnik 3,50 m: przykład ze ścieżkami technologicznymi 28 m Opryskiwacz polowy 24 m Szerokości robocze 3,43 m i 3,5 m Siewnik 3,43 m: przykład ze ścieżkami technologicznymi 24 m Siewnik o szerokości roboczej 3,5 m jest zbudowany dla krajów i regionów, gdzie na drogach dozwolona jest szerokość transportowa 3,5 m. Ta maszyna jest oczywiście atrakcyjną alternatywą dla gospodarstw, w których taki zaczepiany agregat bardzo dobrze pasuje do systemów ścieżek technologicznych co 12 m oraz 28 m. Dodatkowo dostępna jest szerokość robocza 3,43 m, które pasują do systemu ścieżek technologicznych co 24 m. Opryskiwacz polowy 21 m Siewnik 3,50 m: przykład ze ścieżkami technologicznymi 21 m Cirrus 3503 Compact dla gospodarstw, które cenią sobie wydajność i niskie zapotrzebowanie siły uciągu

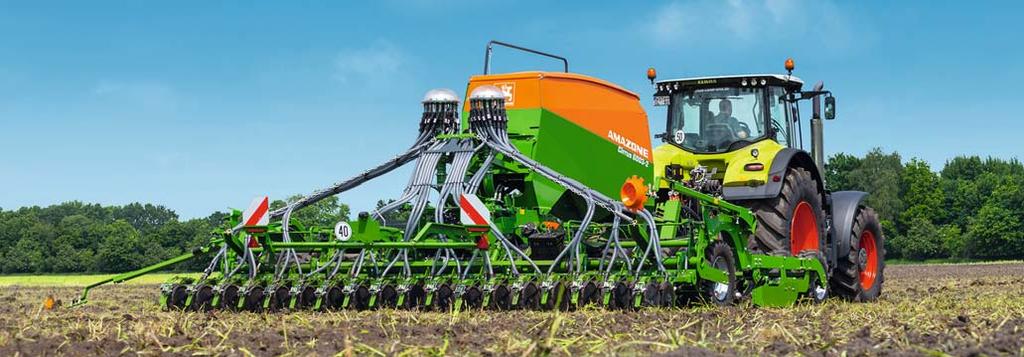

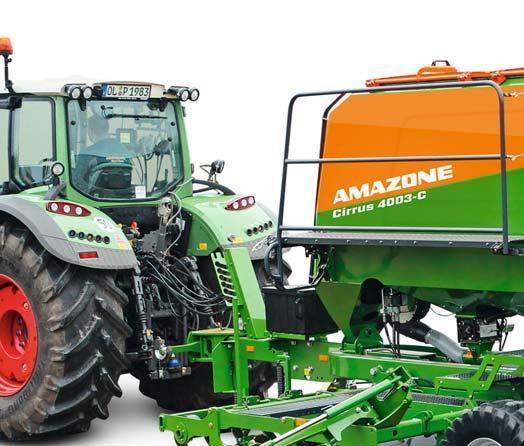

24 Cirrus Cirrus 4003 i Siewnik zaczepiany 4 m dla osiągania największych wydajności Sztywny Cirrus 4003-C Składany Cirrus C

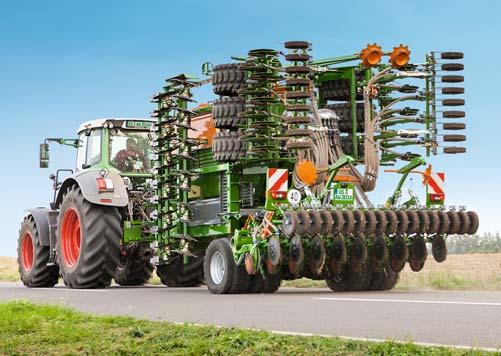

25 Cirrus 4003 i Kompaktowy, szybki, uniwersalny Agregat zaczepiany Cirrus o szerokości roboczej 4 m dostępny jest zarówno jako maszyna sztywna jak i składana. Wariant składany pozwala złożyć się do transportu na szerokość 3 m. Te warianty o szerokości 4 m są interesujące przede wszystkim dla gospodarstw o średniej wielkości, które potrzebują dużych ilości materiału siewnego oraz wysokiej wydajności. Standardowe ciągniki w tych gospodarstwach nierzadko mają moc między 170 a 200 KM, co optymalnie pasuje do Cirrus 4003 oraz Wygodne napełnianie Schody ułatwiają wejście a bezpieczny pomost załadowczy z poręczą zapewnia łatwy dostęp do zbiornika ziarna. Proste napełnianie zbiornika odbywa się z worków lub żmijką załadunkową z przyczepy, z big-bagów lub szuflą załadowczą. Łatwa w obsłudze, składana pokrywa zamyka zbiornik z zachowaniem szczelności. Cirrus 4003-C z 2-komorowym zbiornikiem ciśnieniowym dla materiału siewnego i nawozu

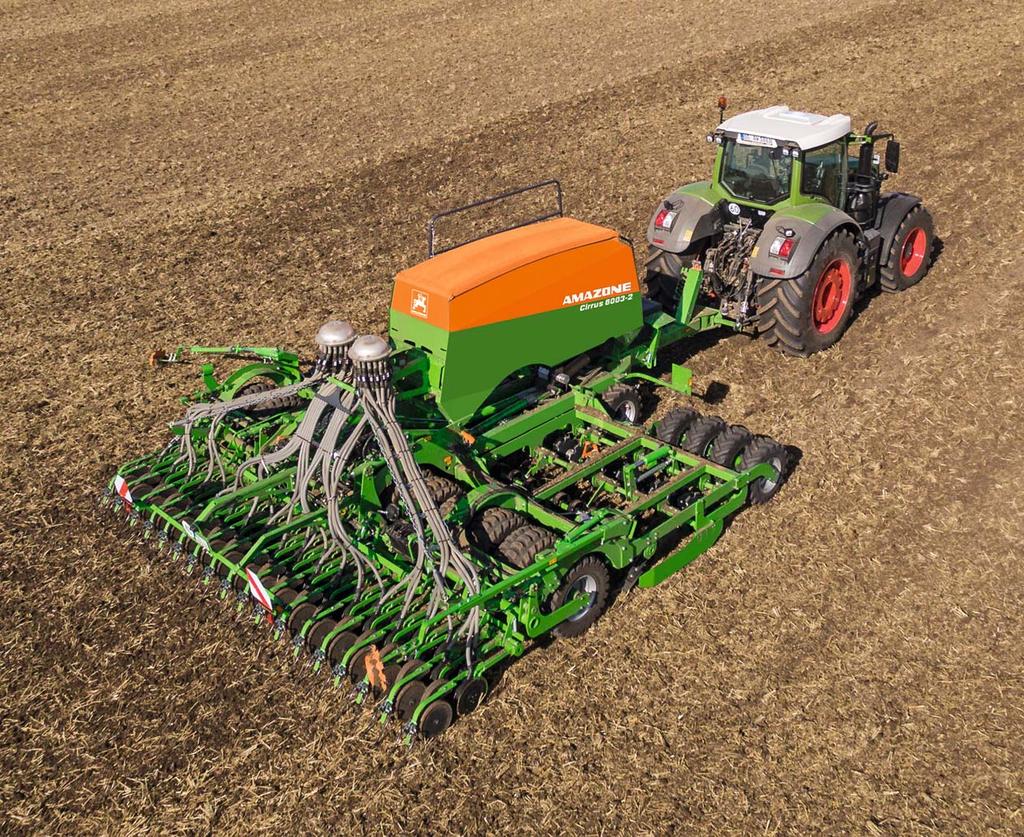

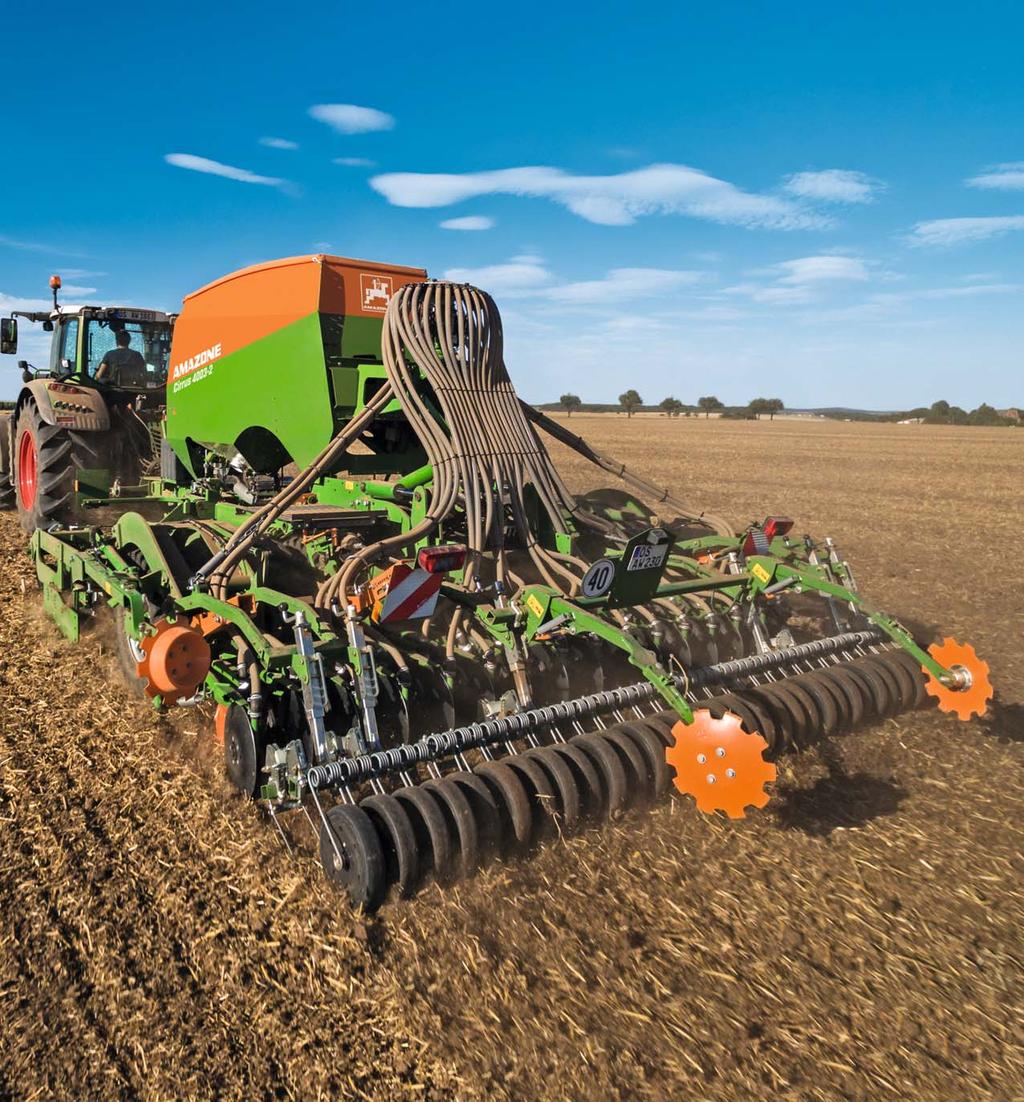

26 Cirrus Cirrus Siewnik zaczepiany 6 m dla osiągania największych wydajności Kształt prowadnicy wysiewającej w redlicy został zmieniony tak, aby dokładniej odkładać materiał siewny na dnie redliny wysiewu. Funkcjonuje to bardzo dobrze przy swobodnym odkładaniu nasion nie znaleźliśmy żadnego, pozostającego na powierzchni. Prawie wszystkie ziarna ułożone były na przewodzącym wodę dnie redliny wysiewu. (traction Próba robocza AMAZONE Cirrus /2015) Cirrus z TwinTeC +

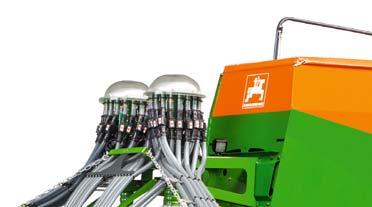

27 Cirrus km/h Homologacja do prędkości 40 km/h przy jeździe z pełnym zbiornikiem ziarna powinna być interesująca przede wszystkim dla firm usługowych. (traction Próba robocza AMAZONE Cirrus /2015) Szybki, uniwersalny, wydajny Do dużych wydajności powierzchniowych i dużych gospodarstw AMAZONE oferuje składany Cirrus o szerokości roboczej 6 m i ze zbiornikiem o pojemności l. Obok wariantu Cirrus z jednoczęściowym zbiornikiem, dostępny jest też Cirrus C ze zbiornikiem dwuczęściowym, ciśnieniowym o pojemności l, do jednoczesnej aplikacji materiału siewnego i nawozu. Szybkie opróżnianie Opróżnianie zbiornika z materiału siewnego i nawozu następuje szybko i łatwo przez opcjonalny układ szybkiego opróżniania, który jest umieszczony na zbiorniku w łatwo dostępnym miejscu. W celu przedłużenia wykorzystać np. rury drenażowe. Cirrus z TwinTeC +

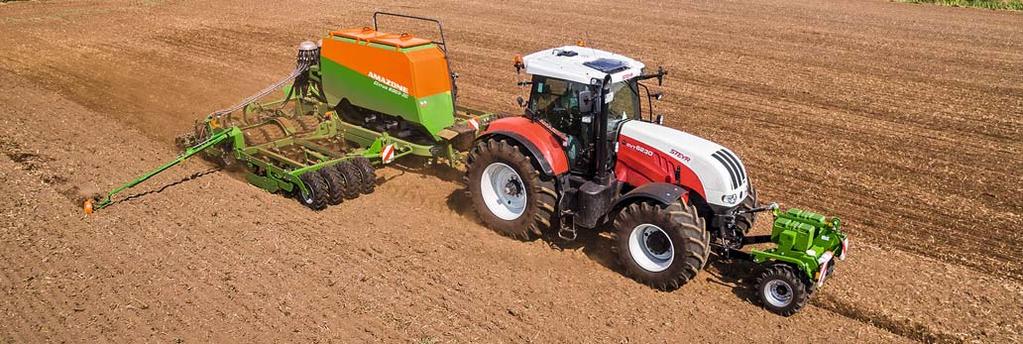

28 Cirrus Wyposażenie specjalne Wykorzystać wszystkie możliwości Cirrusa! T-Pack U Poprzedzający pośredni wał ugniatający T-Pack U ugniata glebę przed polem talerzy. W wyniku tego jest ona dodatkowo zagęszczana przed maszyną. To duża zaleta, zwłaszcza na glebach lekkich. Skrętny mechanicznie T-Pack U można wykorzystywać jako pośredni wał ugniatający z tyłu ciągnika albo przy pracy solo, jako czołowy wał ugniatający. T-Pack S Z pomocą bocznego wału ugniatającego T-Pack S przeznaczonego dla Cirrusa /2C i /2C można na glebach lekkich do średnich dodatkowo ugnieść je po orce jeszcze przed polem talerzy i w ten sposób zapewnić dodatkowe zagęszczenie. T-Pack IN Koncepcja poprzedzającego zagęszczania w Cirrus /2C oraz /2C może być uzupełniona przez T-Pack IN. Jest on zamontowany w środku maszyny, poniżej zaczepu i dociska glebę między śladami kół ciągnika.

29 Wyposażenie specjalne Oświetlenie robocze LED Do bezpiecznej pracy wieczorem i w godzinach nocnych można wyposażyć siewnik Cirrus w opcjonalne reflektory robocze LED, które oświetlają obszar pracy i dają pewny widok na uprawianą powierzchnię. Doskonale oświetlona jest również strefa redlic wysiewających. Oświetlenie można włączać przez terminal obsługowy. Sygnał prędkości Do regulacji i napędu dozownika w Cirrusie, można wykorzystać sygnał prędkości jazdy mierzony przez czujnik radarowy albo przez sygnał GPS. Alternatywnie można do tego celu wykorzystać także prędkość ciągnika podawaną przez kabel sygnałowy. Siew poplonów z GreenDrill 500 Nabudowany siewnik GreenDrill to idealne rozwiązanie do siewu poplonów oraz dosiewania w trakcje jednego przejazdu roboczego. Łatwo dostępny przez schodki zbiornik ziarna GreenDrill mieści 500 l. Rozdział na całej powierzchni odbywa się przez talerze odbojowe przed zagarniaczem. Do sterowania maszyny AMAZONE oferuje w wyposażeniu podstawowym komputer pokładowy dla GreenDrill, obsługujący dozowanie. Wyposażenie komfortowe zapewnia także możliwość wskazań prędkości jazdy, obrobionej powierzchni, godzin pracy a także stanowi istotną pomoc przy kalibracji. Żmijka załadunkowa Dla Cirrusa oferowana jest żmijka załadunkowa z hydrauliczną zmianą pozycji. Obok zbiornika 1-komorowego również 2-komorowy zbiornik ciśnieniowy można łatwo napełnić z przyczepy przez odpowiednie obrócenie żmijki załadunkowej. Żmijkę można łączyć ze wszystkimi opcjami wyposażenia a dzięki mocowaniu po lewej stronie i oparciu o ramę boczną zapewnia dobrą widoczność przy manewrowaniu. GreenDrill 500 na siewniku Cirrus C - do wysiewania środków przeciwko ślimakom

30 Cirrus Duży potencjał Dla lepszego przygotowania gleby Crushboard Cirrusa można do wyboru wyposażyć w Crushboard przed lub za polem brony talerzowej. Gdy trzeba usunąć nierówności pola lub rozkruszyć twarde bryły, wtedy Crushboard przed talerzami jest właściwym wyborem. Na bardzo lekkich stanowiskach Crushboard za broną talerzową dodatkowo uspokaja przepływ gleby. Jej zagęszczanie jest wtedy bardziej równomierne. Czołowy oponowy wał ugniatający można w Cirrusie łączyć również z Crushboard. Spulchniacze śladów kół ciągnika Podczas pracy na glebach wrażliwych na ugniatanie i przy zredukowanej głębokości roboczej dobrym rozwiązaniem jest stosowanie spulchniaczy śladów kół ciągnika. Rozluźniają one mocno ugniecione koleiny za oponami ciągnika. Pozycję spulchniaczy śladów kół można regulować w poziomie i pionie. Specjalna kinematyka spulchniaczy zapewnia utrzymanie siły sprężyn w całym zakresie wychylenia. Klinowe redlice doskonale spulchniają glebę i nie wydobywają kamieni na powierzchnię pola. Crushboard przed oponami do wyrównywania i uspokojenia gleby Spulchniacze śladów kół ciągnika do rozluźniania ugniecionych kolein

31 Wyposażenie specjalne i dane techniczne Dane techniczne siewnika zaczepianego Cirrus Cirrus 3003 Compact Cirrus 3503 Compact Cirrus 4003 Cirrus 4003-C * długość transportowa może zmieniać się przez wysuwanie teleskopowego zaczepu. Cirrus Cirrus C Cirrus Cirrus C System redlic RoTeC pro RoTeC pro RoTeC pro RoTeC pro RoTeC pro RoTeC pro RoTeC pro TwinTeC + RoTeC pro TwinTeC + Szerokość robocza (m) 3,00 3,50/3,43 4,00 4,00 4,00 4,00 6,00 6,00 Szerokość transportowa (m) 3,00 3,50 4,00 4,00 3,00 3,00 3,00 3,00 Długość transportowa (m) 6,96 6,96 7,78 7,78 7,93 7,93 7,85 7,85 7,85 7,85 Wysokość transportowa (m) 3,06 3,11 3,18 3,08 3,16 3,84 3,84 Budowa ramy Sztywny Składany Prędkość robocza (km/h) RoTeC pro 8 16/TwinTeC Zapotrzebowanie mocy (kw/km) 90/ / / / / / / /220 Pojemność zbiornika ziarna (l) ¹ 2-komorowy zbiornik ciśnieniowy ¹ ¹ ¹ materiału siewnego/nawozu (l) Wysokość napełniania (m) 2,90 2,90 2,90 2,80 2,90 2,80 2,90 3,00 Szerokość napełniania (m) 1,90 1,90 2,60 2 x 1,25 2,60 2 x 1,25 2,60 2 x 1,25 Głębokość napełniania (m) 0,80 0,80 0,80 0,70 0,80 0,70 0,80 0,70 Agregatowanie Kat. dźwigni dolnych II/III/IV Masa własna od (kg) Układ jezdny Zintegrowany Liczba opon Matrix/AS Rozstaw rzędów (cm) 12,5/16,6 12,5/16,6 16,6 12,5/16,6 16,6 Cirrus 4003-C z 2-komorowym zbiornikiem ciśnieniowym o pojemności 4000 l na materiał siewny i nawóz Ilustracje, treść i dane techniczne są niezobowiązujące! Dane techniczne mogą zmieniać się zależnie od wyposażenia. Ilustracje maszyn mogą różnić się w zależności od przepisów o ruchu drogowym w kraju użytkowania.

32 Cirrus Terminale ISOBUS ISOBUS z jednej strony określa obowiązujący na całym świecie standard komunikacji między terminalami obsługowymi, ciągnikami i dołączonymi maszynami a z drugiej między stosowanym w rolnictwie oprogramowaniem biurowym. Oznacza to, że jednym terminalem można obsługiwać wszystkie maszyny z komunikacją ISOBUS. Z techniką ISOBUS Zaczepiany siewnik z zespołem doprawiającym Cirrus może być obsługiwany różnymi terminalami AMAZONE w standardzie ISOBUS: AMAZONE AMATRON 3 Ekran o wielkości 5,6 " AMAZONE CCI 100 Ekran dotykowy o wielkości 8,4 " AMAZONE AMAPAD Ekran dotykowy o wielkości 12,1 " Inne terminale ISOBUS np. Terminal Fendt Vario np. Terminal Müller COMFORT

33 Terminale ISOBUS Wielofunkcyjny uchwyt joystick AmaPilot Szczególnie komfortowa jest obsługa przez wielofunkcyjny uchwyt AmaPilot. Wszystkie funkcje z menu pracy można obsługiwać przez AmaPilot albo inny joystick ISOBUS (AUX-N). Korzyści z ISOBUS: Maszyny AMAZONE z ISOBUS są certyfikowane przez UT 2.0 i tym samym mogą być obsługiwane przez każdy terminal ISOBUS z UT 2.0. Wszystkie terminale AMAZONE ISOBUS oraz komputery robocze obsługują standard AUX-N i można dowolnie przypisać przyciski wielofunkcyjnego uchwytu zgodnego z AUX-N. Maszyny AMAZONE w formacie ISOBUS mogą być sterowane każdą licencją Section Control zgodną z ISOBUS. Szczególne cechy maszyn AMAZONE z ISOBUS: Można założyć do trzech profili użytkownika oraz indywidualne interfejsy obsługowe dla różnych kierowców. Można optymalnie dopasować menu obsługowe w terminalu ISOBUS z różną liczbą przycisków. Każdą funkcję maszyny można dowolnie umieścić w strukturze menu. Pełnowartościowa dokumentacja przez Task Controller (ISO-XML). Alternatywnie dla dokumentacji przez Task Controller możliwe jest proste zbieranie zsumowanych wartości (obrobiona powierzchnia, wymagany czas, zużyta ilość). Zebrane wartości sumaryczne można wyeksportować na pendrive USB jako zrzuty ekranu. Ważna wskazówka Prosimy pamiętać, że dla systemu zdolnego do działania z innymi terminalami ISOBUS konieczne jest dodatkowo oprogramowanie Section Control, dostępne np. u producenta ciągnika. Jest ono często niezainstalowane w standardowych wersjach innych terminali ISOBUS. Rozwiązanie 2 terminali Rozwiązanie z 2 terminalami z równoczesną pracą terminala ISOBUS ciągnika oraz AMATRON 3 wzgl. CCI 100 zalecane jest wtedy, gdy terminal ciągnika nie obsługuje funkcji Section Control, albo jeśli zamierza się kontrolować i sterować maszyną AMAZONE za pomocą AMATRON 3 lub CCI 100 z wykorzystaniem oddzielnego ekranu.

34 Cirrus Terminal obsługowy AMATRON 3 Z techniką ISOBUS Uniwersalność zastosowania Sterowanie wszystkich ważnych funkcji Cirrus może być przejęte przez terminal ISOBUS- AMATRON 3. Zalicza się do nich funkcje robocze oraz możliwości obsługi funkcji służących do regulacji maszyny, np. kalibracja. AMATRON 3 jest obejmującym całą maszynę terminalem ISOBUS przeznaczonym dla siewników, rozsiewaczy nawozu i opryskiwaczy polowych, umożliwiającym optymalne sterowanie dawkami aplikacji i obsługą. Jeden dla WSZYSTKICH! AMATRON 3 Cirrus seryjnie dysponuje elektrycznym napędem dozownika. Pozwala to na proste wykonywanie prób kręconych oraz indywidualną zmianę normy wysiewu. Bogate sterowanie elektrohydrauliczne przez AMATRON 3 pozwala wygodnie, bezpośrednio z ciągnika wykonywać wszystkie niezbędne funkcje nawrotów, oraz ustalać intensywność uprawy broną talerzową. rozwiązania omijania przeszkód przez znaczniki śladów. Za pomocą funkcji Task Controller można wcześniej przygotować na komputerze w gospodarstwie zadania a później przenieść je w formacie ISO-XML pendrivem USB do terminala maszyny i je wykonać. Cirrus wyposażony w AMATRON 3 może wykonywać siew zmienny opracowany w formacie ISO- -XML lub Shape. Terminal obsługowy steruje i dodatkowo nadzoruje funkcje ścieżek technologicznych. Należą do tego także przemyślane Obsługa przez komputer AMATRON 3 z wyświetlaczem 5,7 cala nie kryje żadnych zagadek. (traction Próba robocza AMAZONE Cirrus /2015)

35 AMATRON 3 i GPS-Switch Wirtualne nawroty Pole, mapy aplikacji możliwe dla różnych dawek wysiewu Obrobiona powierzchnia Cirrus z GPS-Switch Cirrus 3003 precyzyjne wyłączenie Dokładne rozmieszczenie materiału siewnego Po sukcesie systemów GPS-Switch w rozsiewaczach nawozów i opryskiwaczach polowych w centrum uwagi znalazł się siew. Włączanie i wyłączanie elektrycznych dozowników jest sterowane z wykorzystaniem GPS. Na mniejszych polach z dużą ilością nawrotów stanowi to poważne odciążenie kierowcy i prowadzi do poprawy wyników pracy. GPS-Switch steruje włączaniem i wyłączaniem elektrycznego dozownika Cirrus w zależności od pozycji maszyny i ustawień dokonanych przez kierowcę. W siewnikach Cirrus oraz Cirrus możliwe jest rozłączanie połowy szero kości roboczej. AMATRON 3 z GPS-Switch w Cirrus Dzięki temu można do minimum ograniczyć często występujące w praktyce nadmiary i niedobory siewu w miejscach krytycznych, jak nawroty i kliny pola. Miejsca niezasiane należą do przeszłości. Kierowca może się całkowicie skoncentrować na jeździe i pracy narzędzi uprawowych dla osiągnięcia optymalnego przygotowania gleby przed redlicami. Ręczna obsługa dozownika Oszczędzać i optymalnie wykorzystywać materiał siewny: GPS-Switch sprawia, że dostarczanie nasion nie zostaje podobnie jak w klasycznej pracy siewnika, przerwane dopie ro wtedy, gdy jest on podnoszony. Wysiewane nasiona są więc lepiej rozmieszczane. Nadmiary i niedobory siewu przy włączaniu ręcznym bez GPS-Switch Przyszłość to już dzień dzisiejszy: coraz popularniejsze będą karty aplikacji zmiennego siewu uwzględniające kontury pola takie jak wzniesienia i doliny oraz mozaikowatość gleby. Funkcja Task Controller (przez ISO-XML) lub GPS-Maps umożliwia jako opcję terminala AMATRON 3, proste przetwarzanie map wysiewu. Mogą być importowane standardowe formaty, które system opracuje w pełni automatycznie. Graficzny obraz karty w tle daje dobry podgląd. Automatyczne włączanie i wyłączanie elektrycznego dozownika z GPS-Switch na dokładnie określonych pozycjach

36 Cirrus Terminal CCI Z techniką ISOBUS Zalety Terminal CCI-ISOBUS firmy AMAZONE jest wynikiem współpracy z wieloma innymi producentami maszyn w Competence Center ISOBUS e. V. (CCI). W terminalu CCI zarówno AMAZONE jak też pozostali partnerzy położyli kamień węgielny pod wprowadzenie ISOBUS do praktyki. CCI 100 służy jako baza sukcesywnego przestawiania wszystkich maszyn i narzędzi AMAZONE na standard ISOBUS. Jasny, kolorowy wyświetlacz o wielkości 8,4 " o wysokim natężeniu światła i czujnikiem oświetlenia otoczenia, który automatycznie dostosowuje jasność do aktualnego oświetlenia. Zapobiega to sytuacji, w której kierowca będzie oślepiany przez zbyt jasny ekran. Wprowadzanie odbywa się albo przez wygodny w obsłudze ekran dotykowy albo przyciskami. Niemęcząca praca wspomagana jest w ciemnościach także przez podświetlenie przycisków, również połączonych z czujnikiem światła. Sprawdzona, jednoręczna obsługa AMAZONE została zachowana także tutaj, ponieważ obłożenie wszystkich przycisków programowych może być uruchamiane niezwykle łatwo. Do intuicyjnego prowadzenia w menu oraz komfortowego wprowadzania wartości i tekstów, terminal wyposażono w doskonały jakościowo, dotykowy wyświetlacz. Do bezpośredniego, szybkiego wprowadzania i przestawiania żądanych wartości na obudowie umieszczono ergonomiczne pokrętło z funkcją potwierdzania. Terminal dysponuje następującymi funkcjami: Obsługa maszyn ISOBUS Funkcja ECU ciągnika (przyłącze dla prędkości jazdy, WOM i pozycji dźwigni dolnych) Zarządzanie zleceniami w celu dokumentacji, CCI.Control CCI.Command (opcjonalnie): automatyczne przełączenia sekcji szerokości CCI.Command.SC Wspomaganie jazdy równoległej CCI.Command.PT Wspomaga mapy aplikacji w formacie ISO-XML Przyłącze USB do wymiany danych Przyłącza dla podłączania modemu GSM Przyłącza ASD i LH5000 przez RS232 (podawanie wartości żądanych), np. dla czujników N Funkcja kamery CCI.Cam W zależności od techniki siewu terminal CCI dysponuje funkcją automatyki zakładania ścieżek technologicznych. Włączanie ścieżek jest w terminalu CCI sterowane przez GPS w trybie jazdy równoległej. Zewnętrzny, dodatkowy wskaźnik diodowy dla CCI.Command.PT Jako możliwe uzupełnienie do dyspozycji jest zewnętrzny wskaźnik diodowy, który wygodnie łączy się z CCI.Command.PT. Wskaźnik ten można umieszczać w dowolnym miejscu kabiny. Warunkiem jego wykorzystania jest włączenie modułu jazdy równoległej w CCI.Command.

37 Terminal CCI AMAPAD AMAPAD Wyjątkowo komfortowy rodzaj sterowania maszynami rolniczymi Z techniką ISOBUS Nowy wymiar sterowania i nadzoru Terminal obsługowy AMAPAD firmy AMAZONE proponuje doskonałe rozwiązanie dla aplikacji GPS, jak automatyczne włączanie sekcji szerokości w oparciu o GPS oraz rozwiązania Precision-Farming. AMAPAD dysponuje wyjątkowo ergonomicznym 12,1 " ekranem dotykowym. Jedyna w swoim rodzaju koncepcja Mini View pozwala na przejrzystą prezentację z boku ekranu chwilowo nieaktywnych ale nadzorowanych aplikacji. W razie konieczności można je powiększyć dotykiem palca. Ergonomię obsługi uzupełnia możliwość indywidualnego obłożenia tablicy przyrządów żądanymi wskazaniami. Terminal dysponuje następującymi funkcjami: Obsługa maszyn ISOBUS Zarządzanie zleceniami w celu dokumentacji Automatyczne przełączanie sekcji szerokości GPS-Switch pro Zintegrowany wskaźnik dla wspomagania jazdy równoległej GPS-Track pro Opcjonalne rozwinięcie do automatyki kierowania Moduł kart aplikacji GPS-Maps pro Przyłącze RS232 przez adapter SCU (do wymiany danych) Dwa przyłącza USB do wymiany danych Moduł WLAN (przez adapter USB) Wyjście GPS Obok przełączania sekcji szerokości GPS-Switch seryjnie zainstalowano również GPS-Track pro, będące cennym, profesjonalnym, ręcznym prowadzeniem równoległym. GPS-Track pro można doposażyć do funkcji automatycznego kierowania. Właściwości AMAPAD: Przednia strona ekranu ze specjalnie utwardzanego szkła Obudowa z tworzywa odpornego na uderzenia Bardzo wąska krawędź dla maksymalnej przejrzystości Połączenie powierzchni, bez wnikania kurzu i wilgoci GPS-Switch pro read GPS-Track pro read GPS-Maps pro read

38 Cirrus AMAZONESerwis zawsze blisko Was Wasze zadowolenie to nasz napęd Original az 2. Auflage / 2 nd edition 2e édition / Verschleißteil katalog für Landtechnik und Kommunaltechnik Catalogue pièces d usure pour machines agricoles et gamme espaces verts Wearing parts catalogue for agricultural machinery and groundcare products Kampania VDMA: Pro-Original

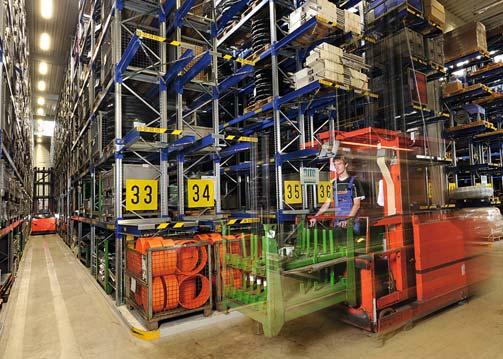

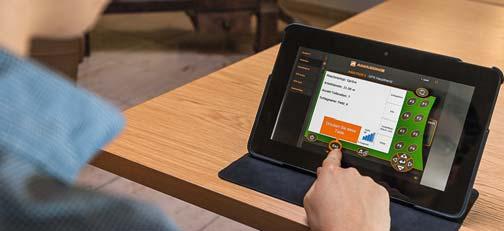

39 AMAZONE Serwis Zadowolenie naszych klientów to najważniejszy cel W tym celu stawiamy na naszych kompetentnych partnerów handlowych. Także w kwestiach serwisu są oni właściwymi i niezawodnymi partnerami rolników oraz przedsiębiorstw usługowych. Ciągłe szkolenia pozwalają zarówno sprzedawcom jak i mechanikom serwisowym zawsze być na bieżąco z najnowszym stanem techniki. Oferujemy doskonały serwis części zamiennych Bazą naszej światowej logistyki części zamiennych tworzy centralny magazyn części w zakładach w Hasbergen-Gaste. Zapewnia on optymalne zaopatrzenie w części zamienne także do starszych maszyn. W centralnym magazynie części zamiennych w Hasbergen- -Gaste codzienne zamówienia załatwiane są do godziny 17 i tego samego dnia części opuszczają nasz zakład różnych pozycji magazynowanych jest w nowoczesnym systemie składowania. Codziennie realizujemy tu wysyłkę części z 800 zamówień naszych klientów. Zawsze lepiej wybrać oryginał Wasze maszyny poddawane są ekstremalnie ciężkim wymaganiom! Jakość części zamiennych i ścieralnych AMAZONE zapewnia niezawodność oraz bezpieczeństwo pracy, efektywną uprawę gleby, precyzyjny siew, profesjonalne nawożenie i skuteczną ochronę roślin. Tylko oryginalne części zamienne i ścieralne są doskonale dostosowane do wymagań maszyn AMAZONE. Gwarantują optymalny wynik pracy. Oryginalne części po rynkowych cenach zawsze się na końcu opłacają. Dlatego warto wybrać oryginał! E-Learning AMAZONE nowe szkolenie operatorów na PC Szkolenie internetowe E-Learning to oferta serwisowa AMAZONE umieszczona na stronie pod adresem www. amazone.pl/e-learning zawierająca wiele przydatnych informacji. E-Learning jest interaktywnym szkoleniem operatorów w kompleksowej obsłudze maszyn które może być prowadzone online i offline na PC lub tablecie. Ta nowa oferta serwisowa daje operatorowi możliwość poznania nowej maszyny jeszcze przed jej pierwszym uruchomieniem. Ale także doświadczeni użytkownicy mogą odświeżyć swoją wiedzę, aby jeszcze lepiej wykorzystywać potencjał wydajnościowy maszyn. Zalety oryginalnych części zamiennych i ścieralnych Jakość i niezawodność Innowacyjność i wydajność Natychmiastowa dostępność Wyższa wartość używanych maszyn przy odsprzedaży

40 Ilustracje, treść i dane techniczne są niezobowiązujące! Dane techniczne mogą zmieniać się zależnie od wyposażenia. Ilustracje maszyn mogą różnić się w zależności od przepisów o ruchu drogowym w kraju użytkowania. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach 51 D Hasbergen-Gaste tel. +49 (0) fax +49 (0) AMAZONE Polska Michał Wojciechowski ul. W. Witosa Środa Wlkp tel. kom amazonemw@interia.pl AMAZONE Polska Andrzej Borowiec Rozdoły Sitno woj. lubelskie tel. kom andrzejborowiec@interia.pl AMAZONE Polska Bartłomiej Chmurzyński ul. Sportowa Suchy Dąb woj. pomorskie tel. kom chmurzynskib@wp.pl MI6058 (pl_pl) Printed in Germany amazone@amazone.de
