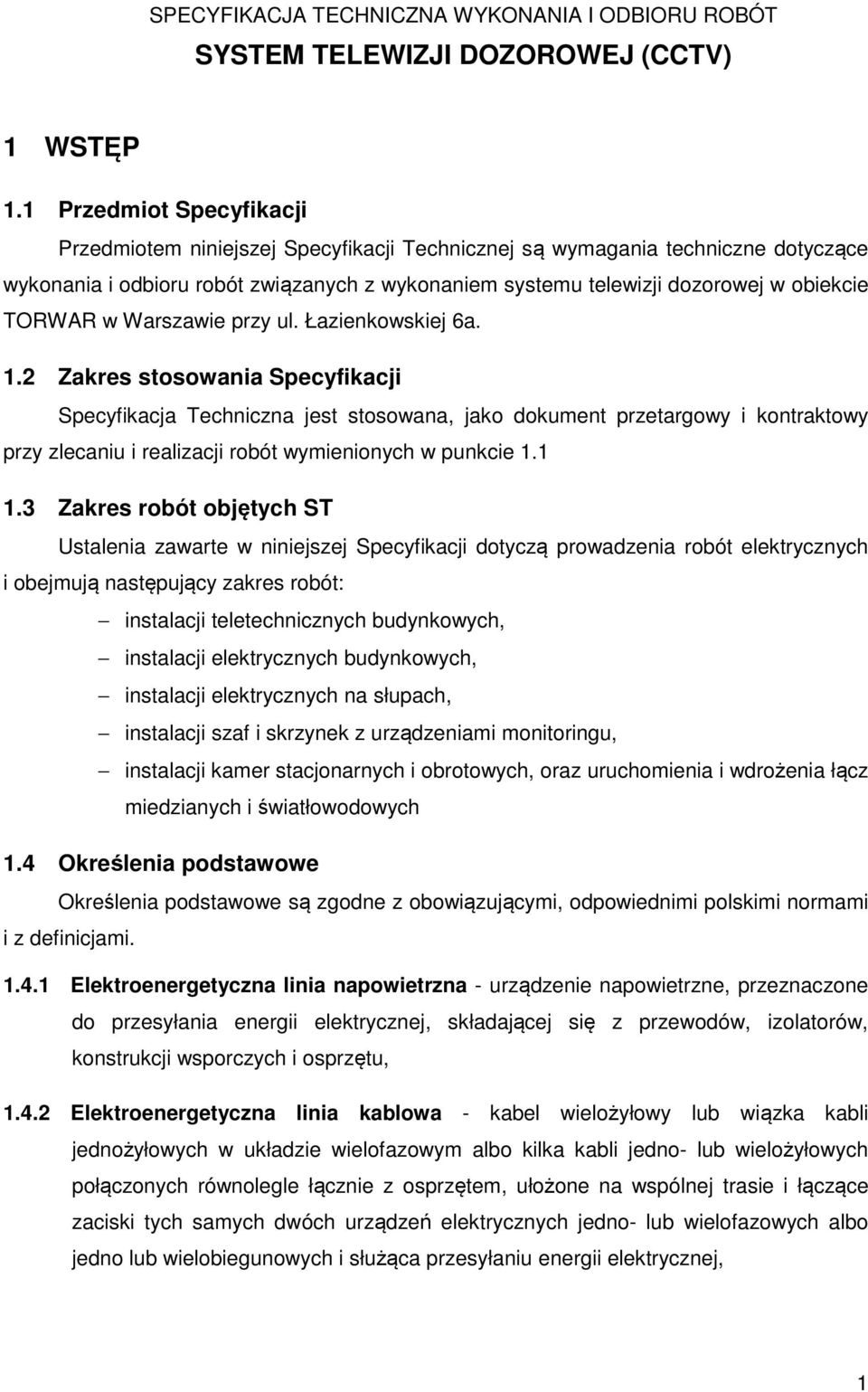

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT SYSTEM TELEWIZJI DOZOROWEJ (CCTV) 1 WSTĘP 1.1 Przedmiot Specyfikacji Przedmiotem niniejszej Specyfikacji Technicznej są wymagania techniczne dotyczące wykonania i odbioru robót związanych z wykonaniem systemu telewizji dozorowej w obiekcie TORWAR w Warszawie przy ul. Łazienkowskiej 6a. 1.2 Zakres stosowania Specyfikacji Specyfikacja Techniczna jest stosowana, jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej Specyfikacji dotyczą prowadzenia robót elektrycznych i obejmują następujący zakres robót: instalacji teletechnicznych budynkowych, instalacji elektrycznych budynkowych, instalacji elektrycznych na słupach, instalacji szaf i skrzynek z urządzeniami monitoringu, instalacji kamer stacjonarnych i obrotowych, oraz uruchomienia i wdrożenia łącz miedzianych i światłowodowych 1.4 Określenia podstawowe Określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami Elektroenergetyczna linia napowietrzna - urządzenie napowietrzne, przeznaczone do przesyłania energii elektrycznej, składającej się z przewodów, izolatorów, konstrukcji wsporczych i osprzętu, Elektroenergetyczna linia kablowa - kabel wielożyłowy lub wiązka kabli jednożyłowych w układzie wielofazowym albo kilka kabli jedno- lub wielożyłowych połączonych równolegle łącznie z osprzętem, ułożone na wspólnej trasie i łączące zaciski tych samych dwóch urządzeń elektrycznych jedno- lub wielofazowych albo jedno lub wielobiegunowych i służąca przesyłaniu energii elektrycznej, 1

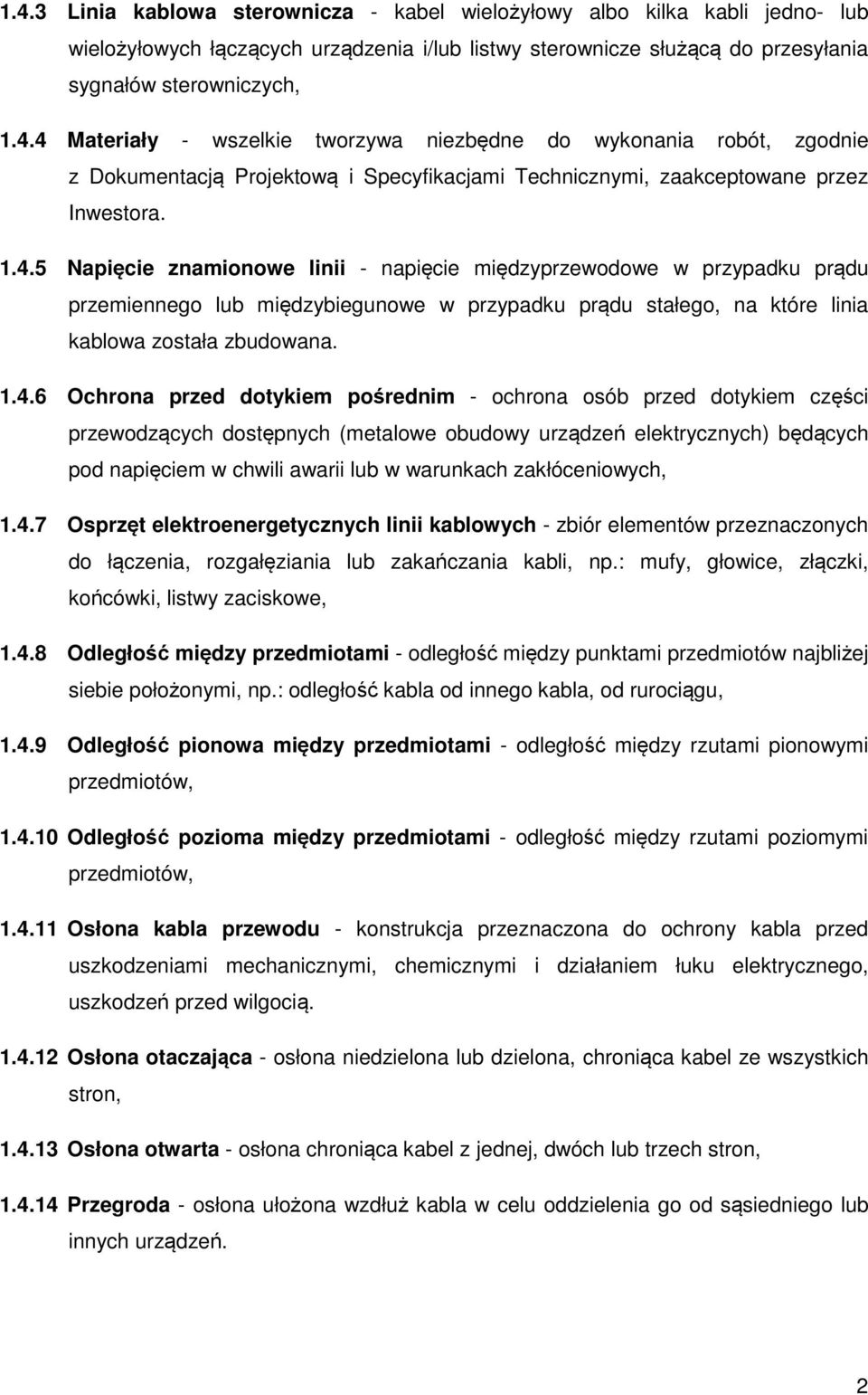

2 1.4.3 Linia kablowa sterownicza - kabel wielożyłowy albo kilka kabli jedno- lub wielożyłowych łączących urządzenia i/lub listwy sterownicze służącą do przesyłania sygnałów sterowniczych, Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodnie z Dokumentacją Projektową i Specyfikacjami Technicznymi, zaakceptowane przez Inwestora Napięcie znamionowe linii - napięcie międzyprzewodowe w przypadku prądu przemiennego lub międzybiegunowe w przypadku prądu stałego, na które linia kablowa została zbudowana Ochrona przed dotykiem pośrednim - ochrona osób przed dotykiem części przewodzących dostępnych (metalowe obudowy urządzeń elektrycznych) będących pod napięciem w chwili awarii lub w warunkach zakłóceniowych, Osprzęt elektroenergetycznych linii kablowych - zbiór elementów przeznaczonych do łączenia, rozgałęziania lub zakańczania kabli, np.: mufy, głowice, złączki, końcówki, listwy zaciskowe, Odległość między przedmiotami - odległość między punktami przedmiotów najbliżej siebie położonymi, np.: odległość kabla od innego kabla, od rurociągu, Odległość pionowa między przedmiotami - odległość między rzutami pionowymi przedmiotów, Odległość pozioma między przedmiotami - odległość między rzutami poziomymi przedmiotów, Osłona kabla przewodu - konstrukcja przeznaczona do ochrony kabla przed uszkodzeniami mechanicznymi, chemicznymi i działaniem łuku elektrycznego, uszkodzeń przed wilgocią Osłona otaczająca - osłona niedzielona lub dzielona, chroniąca kabel ze wszystkich stron, Osłona otwarta - osłona chroniąca kabel z jednej, dwóch lub trzech stron, Przegroda - osłona ułożona wzdłuż kabla w celu oddzielenia go od sąsiedniego lub innych urządzeń. 2

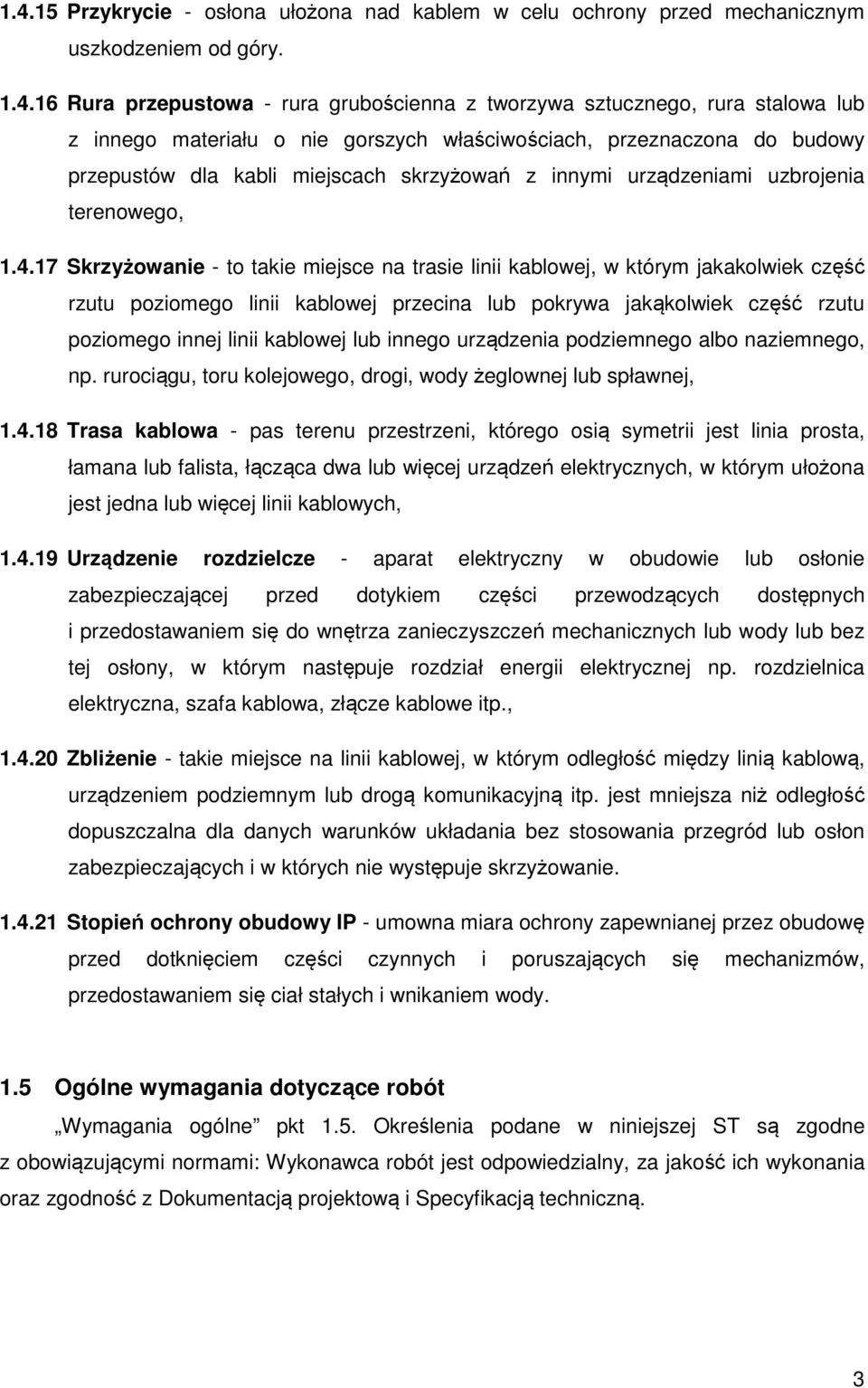

3 Przykrycie - osłona ułożona nad kablem w celu ochrony przed mechanicznym uszkodzeniem od góry Rura przepustowa - rura grubościenna z tworzywa sztucznego, rura stalowa lub z innego materiału o nie gorszych właściwościach, przeznaczona do budowy przepustów dla kabli miejscach skrzyżowań z innymi urządzeniami uzbrojenia terenowego, Skrzyżowanie - to takie miejsce na trasie linii kablowej, w którym jakakolwiek część rzutu poziomego linii kablowej przecina lub pokrywa jakąkolwiek część rzutu poziomego innej linii kablowej lub innego urządzenia podziemnego albo naziemnego, np. rurociągu, toru kolejowego, drogi, wody żeglownej lub spławnej, Trasa kablowa - pas terenu przestrzeni, którego osią symetrii jest linia prosta, łamana lub falista, łącząca dwa lub więcej urządzeń elektrycznych, w którym ułożona jest jedna lub więcej linii kablowych, Urządzenie rozdzielcze - aparat elektryczny w obudowie lub osłonie zabezpieczającej przed dotykiem części przewodzących dostępnych i przedostawaniem się do wnętrza zanieczyszczeń mechanicznych lub wody lub bez tej osłony, w którym następuje rozdział energii elektrycznej np. rozdzielnica elektryczna, szafa kablowa, złącze kablowe itp., Zbliżenie - takie miejsce na linii kablowej, w którym odległość między linią kablową, urządzeniem podziemnym lub drogą komunikacyjną itp. jest mniejsza niż odległość dopuszczalna dla danych warunków układania bez stosowania przegród lub osłon zabezpieczających i w których nie występuje skrzyżowanie Stopień ochrony obudowy IP - umowna miara ochrony zapewnianej przez obudowę przed dotknięciem części czynnych i poruszających się mechanizmów, przedostawaniem się ciał stałych i wnikaniem wody. 1.5 Ogólne wymagania dotyczące robót Wymagania ogólne pkt 1.5. Określenia podane w niniejszej ST są zgodne z obowiązującymi normami: Wykonawca robót jest odpowiedzialny, za jakość ich wykonania oraz zgodność z Dokumentacją projektową i Specyfikacją techniczną. 3

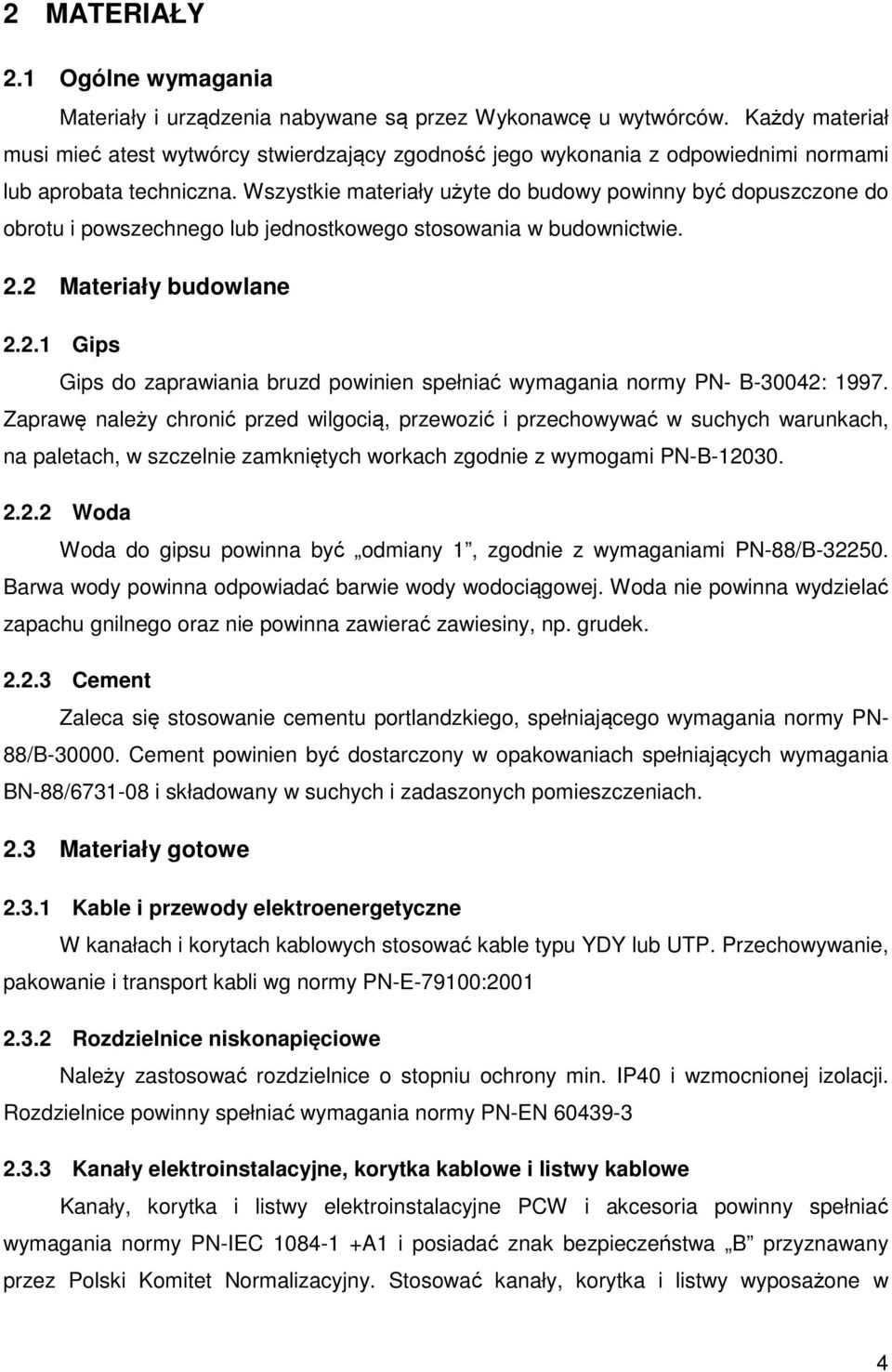

4 2 MATERIAŁY 2.1 Ogólne wymagania Materiały i urządzenia nabywane są przez Wykonawcę u wytwórców. Każdy materiał musi mieć atest wytwórcy stwierdzający zgodność jego wykonania z odpowiednimi normami lub aprobata techniczna. Wszystkie materiały użyte do budowy powinny być dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. 2.2 Materiały budowlane Gips Gips do zaprawiania bruzd powinien spełniać wymagania normy PN- B-30042: Zaprawę należy chronić przed wilgocią, przewozić i przechowywać w suchych warunkach, na paletach, w szczelnie zamkniętych workach zgodnie z wymogami PN-B Woda Woda do gipsu powinna być odmiany 1, zgodnie z wymaganiami PN-88/B Barwa wody powinna odpowiadać barwie wody wodociągowej. Woda nie powinna wydzielać zapachu gnilnego oraz nie powinna zawierać zawiesiny, np. grudek Cement Zaleca się stosowanie cementu portlandzkiego, spełniającego wymagania normy PN- 88/B Cement powinien być dostarczony w opakowaniach spełniających wymagania BN-88/ i składowany w suchych i zadaszonych pomieszczeniach. 2.3 Materiały gotowe Kable i przewody elektroenergetyczne W kanałach i korytach kablowych stosować kable typu YDY lub UTP. Przechowywanie, pakowanie i transport kabli wg normy PN-E-79100: Rozdzielnice niskonapięciowe Należy zastosować rozdzielnice o stopniu ochrony min. IP40 i wzmocnionej izolacji. Rozdzielnice powinny spełniać wymagania normy PN-EN Kanały elektroinstalacyjne, korytka kablowe i listwy kablowe Kanały, korytka i listwy elektroinstalacyjne PCW i akcesoria powinny spełniać wymagania normy PN-IEC A1 i posiadać znak bezpieczeństwa B przyznawany przez Polski Komitet Normalizacyjny. Stosować kanały, korytka i listwy wyposażone w 4

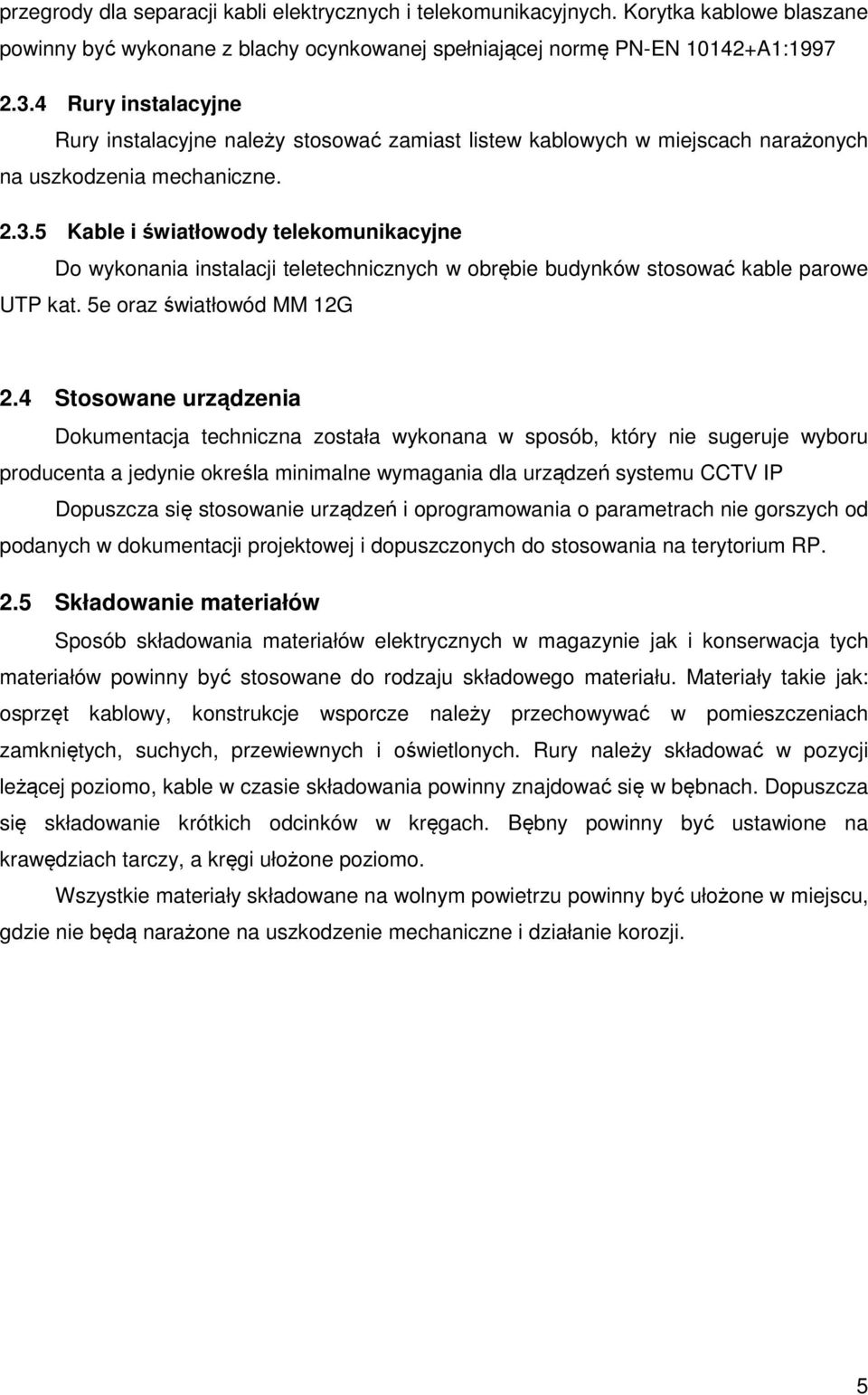

5 przegrody dla separacji kabli elektrycznych i telekomunikacyjnych. Korytka kablowe blaszane powinny być wykonane z blachy ocynkowanej spełniającej normę PN-EN A1: Rury instalacyjne Rury instalacyjne należy stosować zamiast listew kablowych w miejscach narażonych na uszkodzenia mechaniczne Kable i światłowody telekomunikacyjne Do wykonania instalacji teletechnicznych w obrębie budynków stosować kable parowe UTP kat. 5e oraz światłowód MM 12G 2.4 Stosowane urządzenia Dokumentacja techniczna została wykonana w sposób, który nie sugeruje wyboru producenta a jedynie określa minimalne wymagania dla urządzeń systemu CCTV IP Dopuszcza się stosowanie urządzeń i oprogramowania o parametrach nie gorszych od podanych w dokumentacji projektowej i dopuszczonych do stosowania na terytorium RP. 2.5 Składowanie materiałów Sposób składowania materiałów elektrycznych w magazynie jak i konserwacja tych materiałów powinny być stosowane do rodzaju składowego materiału. Materiały takie jak: osprzęt kablowy, konstrukcje wsporcze należy przechowywać w pomieszczeniach zamkniętych, suchych, przewiewnych i oświetlonych. Rury należy składować w pozycji leżącej poziomo, kable w czasie składowania powinny znajdować się w bębnach. Dopuszcza się składowanie krótkich odcinków w kręgach. Bębny powinny być ustawione na krawędziach tarczy, a kręgi ułożone poziomo. Wszystkie materiały składowane na wolnym powietrzu powinny być ułożone w miejscu, gdzie nie będą narażone na uszkodzenie mechaniczne i działanie korozji. 5

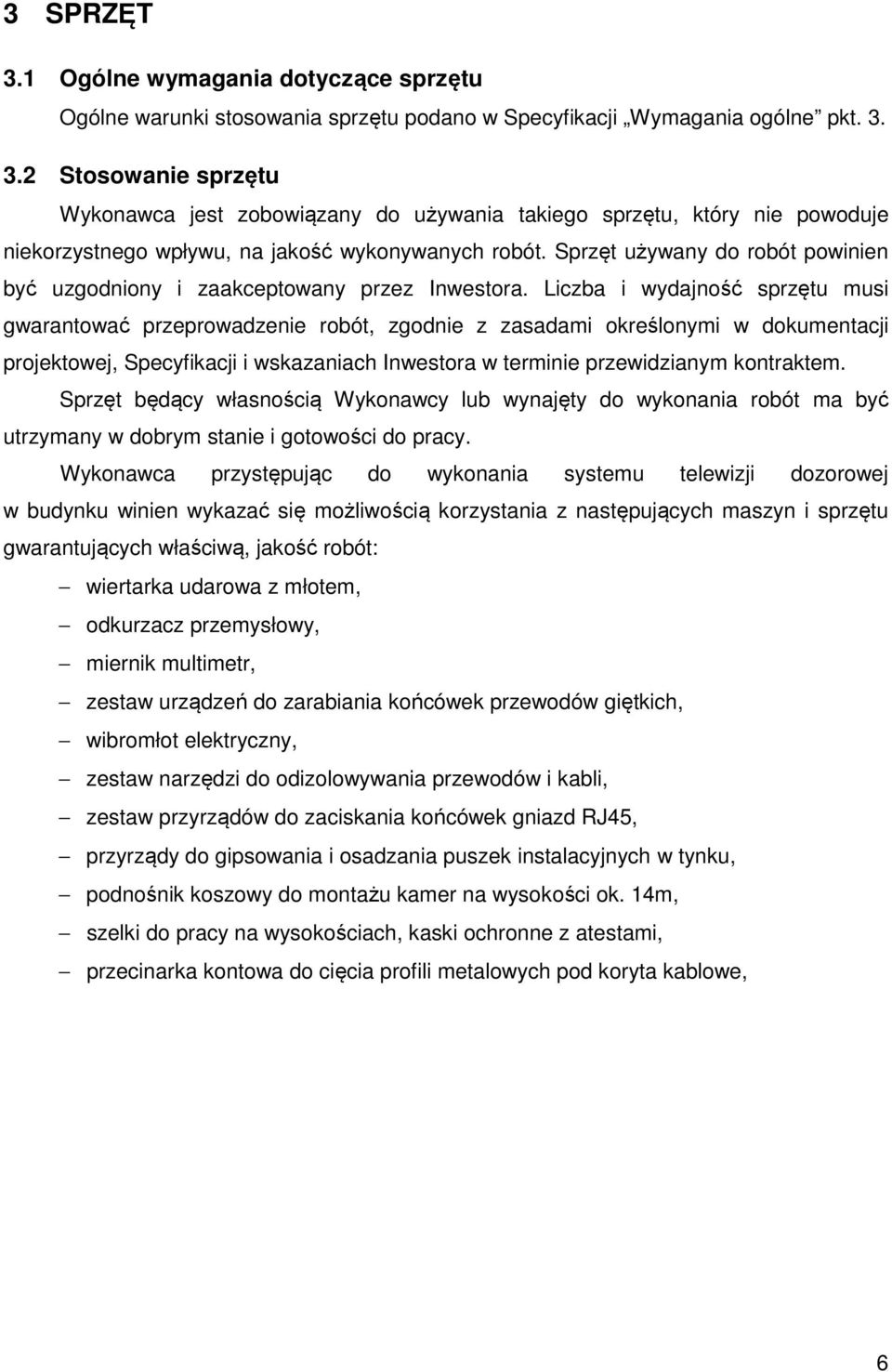

6 3 SPRZĘT 3.1 Ogólne wymagania dotyczące sprzętu Ogólne warunki stosowania sprzętu podano w Specyfikacji Wymagania ogólne pkt Stosowanie sprzętu Wykonawca jest zobowiązany do używania takiego sprzętu, który nie powoduje niekorzystnego wpływu, na jakość wykonywanych robót. Sprzęt używany do robót powinien być uzgodniony i zaakceptowany przez Inwestora. Liczba i wydajność sprzętu musi gwarantować przeprowadzenie robót, zgodnie z zasadami określonymi w dokumentacji projektowej, Specyfikacji i wskazaniach Inwestora w terminie przewidzianym kontraktem. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania robót ma być utrzymany w dobrym stanie i gotowości do pracy. Wykonawca przystępując do wykonania systemu telewizji dozorowej w budynku winien wykazać się możliwością korzystania z następujących maszyn i sprzętu gwarantujących właściwą, jakość robót: wiertarka udarowa z młotem, odkurzacz przemysłowy, miernik multimetr, zestaw urządzeń do zarabiania końcówek przewodów giętkich, wibromłot elektryczny, zestaw narzędzi do odizolowywania przewodów i kabli, zestaw przyrządów do zaciskania końcówek gniazd RJ45, przyrządy do gipsowania i osadzania puszek instalacyjnych w tynku, podnośnik koszowy do montażu kamer na wysokości ok. 14m, szelki do pracy na wysokościach, kaski ochronne z atestami, przecinarka kontowa do cięcia profili metalowych pod koryta kablowe, 6

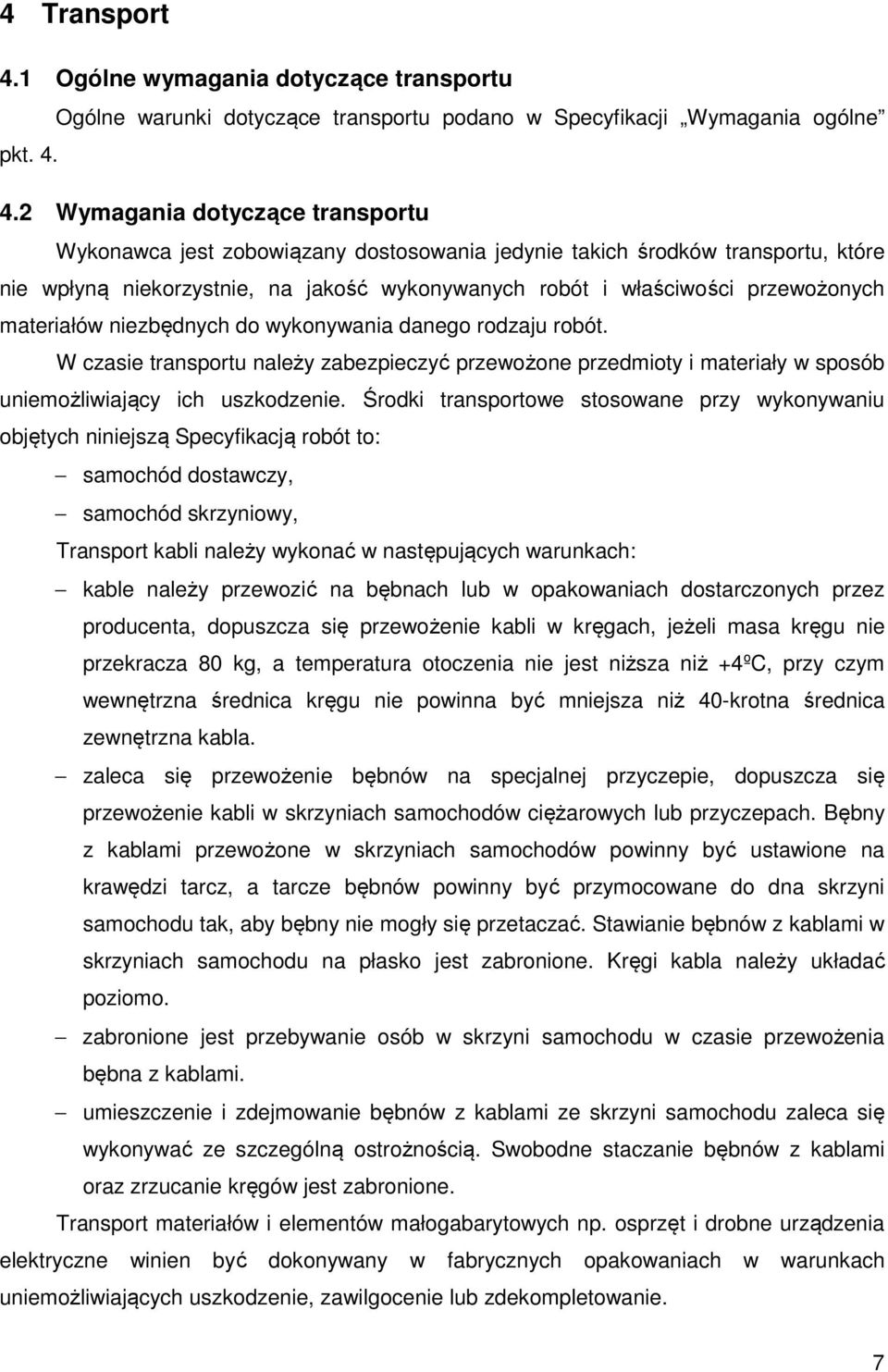

7 4 Transport 4.1 Ogólne wymagania dotyczące transportu Ogólne warunki dotyczące transportu podano w Specyfikacji Wymagania ogólne pkt Wymagania dotyczące transportu Wykonawca jest zobowiązany dostosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie, na jakość wykonywanych robót i właściwości przewożonych materiałów niezbędnych do wykonywania danego rodzaju robót. W czasie transportu należy zabezpieczyć przewożone przedmioty i materiały w sposób uniemożliwiający ich uszkodzenie. Środki transportowe stosowane przy wykonywaniu objętych niniejszą Specyfikacją robót to: samochód dostawczy, samochód skrzyniowy, Transport kabli należy wykonać w następujących warunkach: kable należy przewozić na bębnach lub w opakowaniach dostarczonych przez producenta, dopuszcza się przewożenie kabli w kręgach, jeżeli masa kręgu nie przekracza 80 kg, a temperatura otoczenia nie jest niższa niż +4ºC, przy czym wewnętrzna średnica kręgu nie powinna być mniejsza niż 40-krotna średnica zewnętrzna kabla. zaleca się przewożenie bębnów na specjalnej przyczepie, dopuszcza się przewożenie kabli w skrzyniach samochodów ciężarowych lub przyczepach. Bębny z kablami przewożone w skrzyniach samochodów powinny być ustawione na krawędzi tarcz, a tarcze bębnów powinny być przymocowane do dna skrzyni samochodu tak, aby bębny nie mogły się przetaczać. Stawianie bębnów z kablami w skrzyniach samochodu na płasko jest zabronione. Kręgi kabla należy układać poziomo. zabronione jest przebywanie osób w skrzyni samochodu w czasie przewożenia bębna z kablami. umieszczenie i zdejmowanie bębnów z kablami ze skrzyni samochodu zaleca się wykonywać ze szczególną ostrożnością. Swobodne staczanie bębnów z kablami oraz zrzucanie kręgów jest zabronione. Transport materiałów i elementów małogabarytowych np. osprzęt i drobne urządzenia elektryczne winien być dokonywany w fabrycznych opakowaniach w warunkach uniemożliwiających uszkodzenie, zawilgocenie lub zdekompletowanie. 7

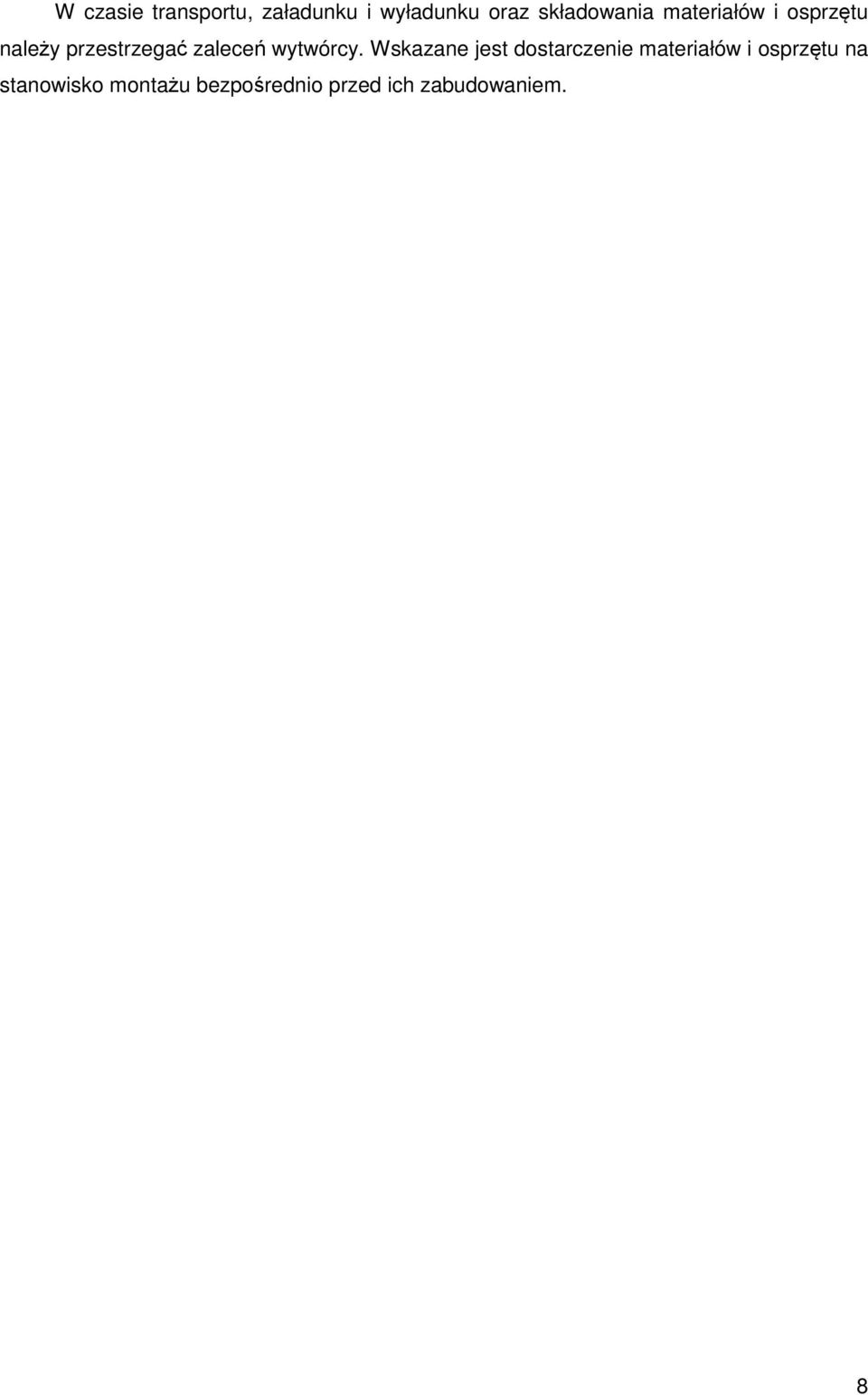

8 W czasie transportu, załadunku i wyładunku oraz składowania materiałów i osprzętu należy przestrzegać zaleceń wytwórcy. Wskazane jest dostarczenie materiałów i osprzętu na stanowisko montażu bezpośrednio przed ich zabudowaniem. 8

9 5 WYKONANIE ROBÓT 5.1 Ogólne zasady wykonywania robót Wykonawca robót odpowiedzialny jest za jakość ich wykonania oraz za wykonanie robót zgodnie z dokumentacja projektowa, specyfikacja techniczna i obowiązującymi przepisami prawa i normami. Technologia budowy uzależniona jest od warunków technicznych określonych w dokumentacji projektowej. Roboty budowlane i instalacyjne powinny być wykonane przez osoby posiadające wymagane kwalifikacje zawodowe i uprawnienia, w oparciu o projekt, przepisy oraz odpowiednie wpisy w dzienniku budowy dokonywane przez projektanta lub inspektora nadzoru inwestorskiego. Wykonawca ma obowiązek stosować wyroby budowlane dopuszczone do obrotu i stosowane w budownictwie, zgodnie z przepisami, a także urządzenia posiadające certyfikaty. Powyższe dokumenty wraz z instrukcjami obsługi urządzeń zastosowanych, Wykonawca ma obowiązek przekazać Inwestorowi w trakcie odbioru. Wszelkie roboty należy wykonywać zgodnie z normami i przepisami budowy, bezpieczeństwa i higieny pracy 5.2 Zakres i warunki wykonania robót Zakres prac instalacyjnych obejmuje: montaż korytek, kanałów i listew kablowych, ułożenie kabli elektrycznych, ułożenie kabli UTP, ułożenia kabli światłowodowych, montaż szaf teletechnicznych wraz z wyposażeniem, montaż i wyposażenie skrzynek i szaf w urządzenia i zabezpieczenia, montaż kamer, montaż stanowisk operatorskich, montaż łącza światłowodowego, wykonanie testów i pomiarów końcowych oraz sporządzenie stosownych protokółów. UWAGA: koryta, kanały i listwy kablowe powinny posiadać przegrody dla separacji kabli elektrycznych i telekomunikacyjnych, korytka blaszane należy uziemić, 9

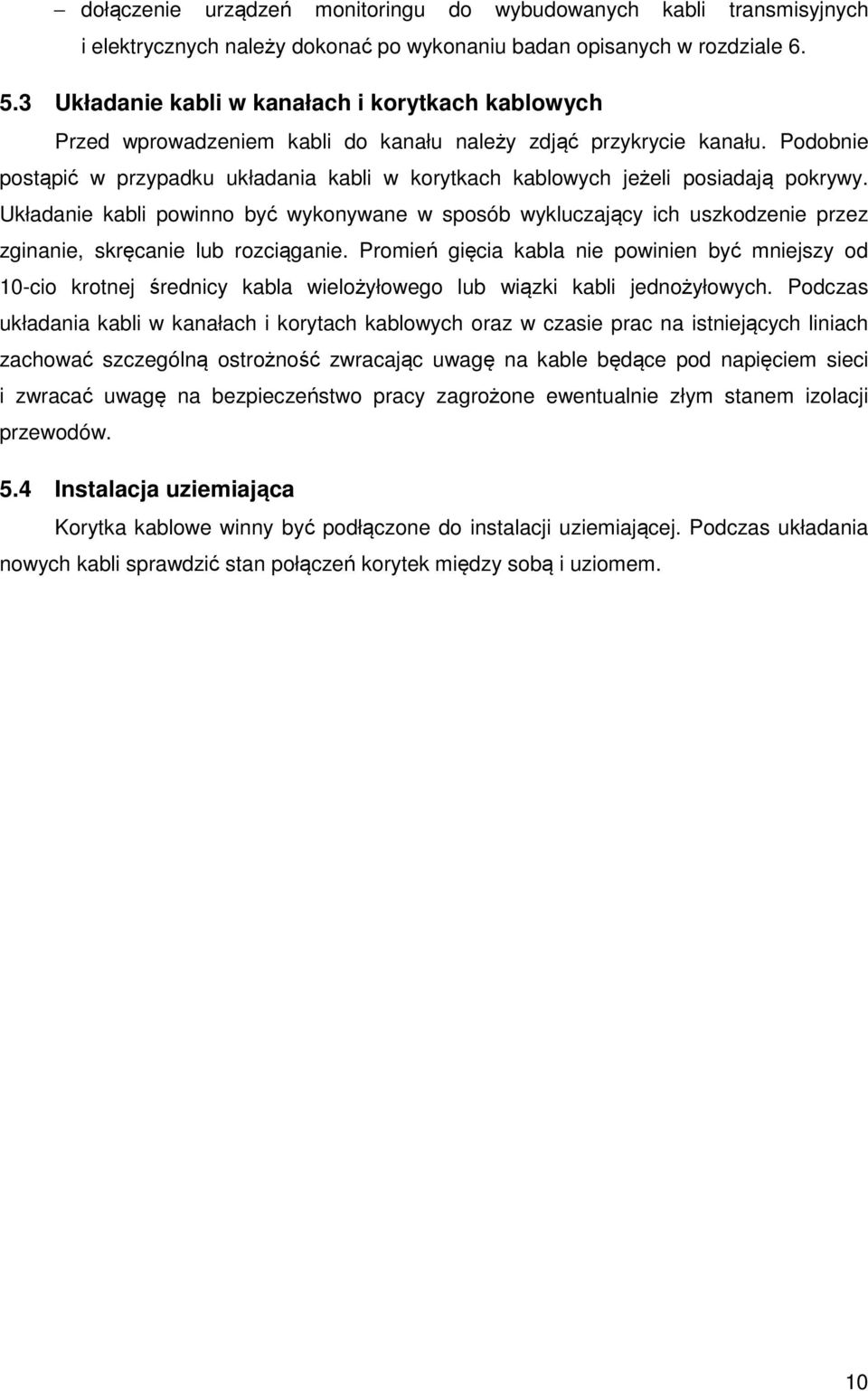

10 dołączenie urządzeń monitoringu do wybudowanych kabli transmisyjnych i elektrycznych należy dokonać po wykonaniu badan opisanych w rozdziale Układanie kabli w kanałach i korytkach kablowych Przed wprowadzeniem kabli do kanału należy zdjąć przykrycie kanału. Podobnie postąpić w przypadku układania kabli w korytkach kablowych jeżeli posiadają pokrywy. Układanie kabli powinno być wykonywane w sposób wykluczający ich uszkodzenie przez zginanie, skręcanie lub rozciąganie. Promień gięcia kabla nie powinien być mniejszy od 10-cio krotnej średnicy kabla wielożyłowego lub wiązki kabli jednożyłowych. Podczas układania kabli w kanałach i korytach kablowych oraz w czasie prac na istniejących liniach zachować szczególną ostrożność zwracając uwagę na kable będące pod napięciem sieci i zwracać uwagę na bezpieczeństwo pracy zagrożone ewentualnie złym stanem izolacji przewodów. 5.4 Instalacja uziemiająca Korytka kablowe winny być podłączone do instalacji uziemiającej. Podczas układania nowych kabli sprawdzić stan połączeń korytek między sobą i uziomem. 10

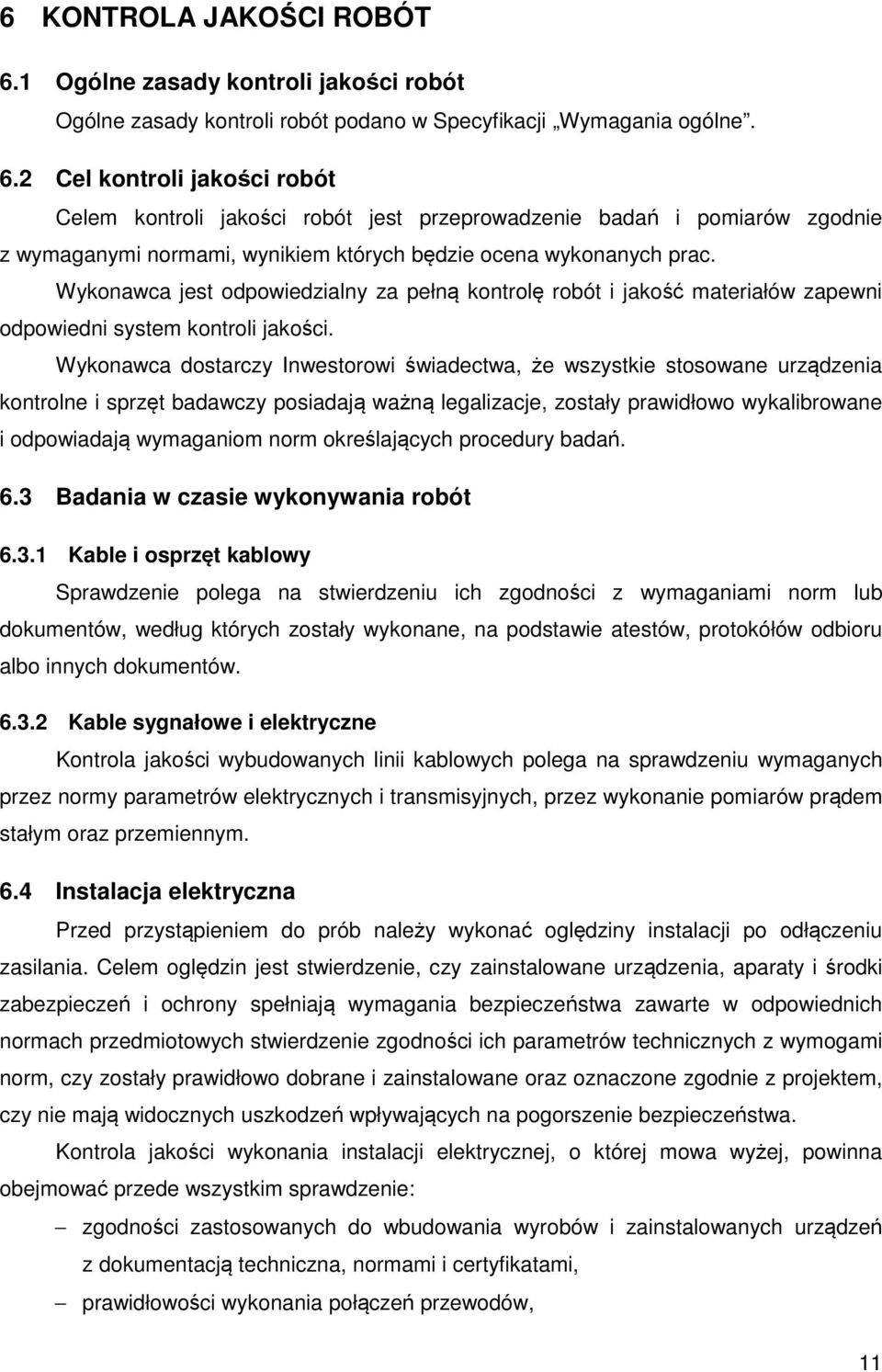

11 6 KONTROLA JAKOŚCI ROBÓT 6.1 Ogólne zasady kontroli jakości robót Ogólne zasady kontroli robót podano w Specyfikacji Wymagania ogólne. 6.2 Cel kontroli jakości robót Celem kontroli jakości robót jest przeprowadzenie badań i pomiarów zgodnie z wymaganymi normami, wynikiem których będzie ocena wykonanych prac. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakość materiałów zapewni odpowiedni system kontroli jakości. Wykonawca dostarczy Inwestorowi świadectwa, że wszystkie stosowane urządzenia kontrolne i sprzęt badawczy posiadają ważną legalizacje, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. 6.3 Badania w czasie wykonywania robót Kable i osprzęt kablowy Sprawdzenie polega na stwierdzeniu ich zgodności z wymaganiami norm lub dokumentów, według których zostały wykonane, na podstawie atestów, protokółów odbioru albo innych dokumentów Kable sygnałowe i elektryczne Kontrola jakości wybudowanych linii kablowych polega na sprawdzeniu wymaganych przez normy parametrów elektrycznych i transmisyjnych, przez wykonanie pomiarów prądem stałym oraz przemiennym. 6.4 Instalacja elektryczna Przed przystąpieniem do prób należy wykonać oględziny instalacji po odłączeniu zasilania. Celem oględzin jest stwierdzenie, czy zainstalowane urządzenia, aparaty i środki zabezpieczeń i ochrony spełniają wymagania bezpieczeństwa zawarte w odpowiednich normach przedmiotowych stwierdzenie zgodności ich parametrów technicznych z wymogami norm, czy zostały prawidłowo dobrane i zainstalowane oraz oznaczone zgodnie z projektem, czy nie mają widocznych uszkodzeń wpływających na pogorszenie bezpieczeństwa. Kontrola jakości wykonania instalacji elektrycznej, o której mowa wyżej, powinna obejmować przede wszystkim sprawdzenie: zgodności zastosowanych do wbudowania wyrobów i zainstalowanych urządzeń z dokumentacją techniczna, normami i certyfikatami, prawidłowości wykonania połączeń przewodów, 11

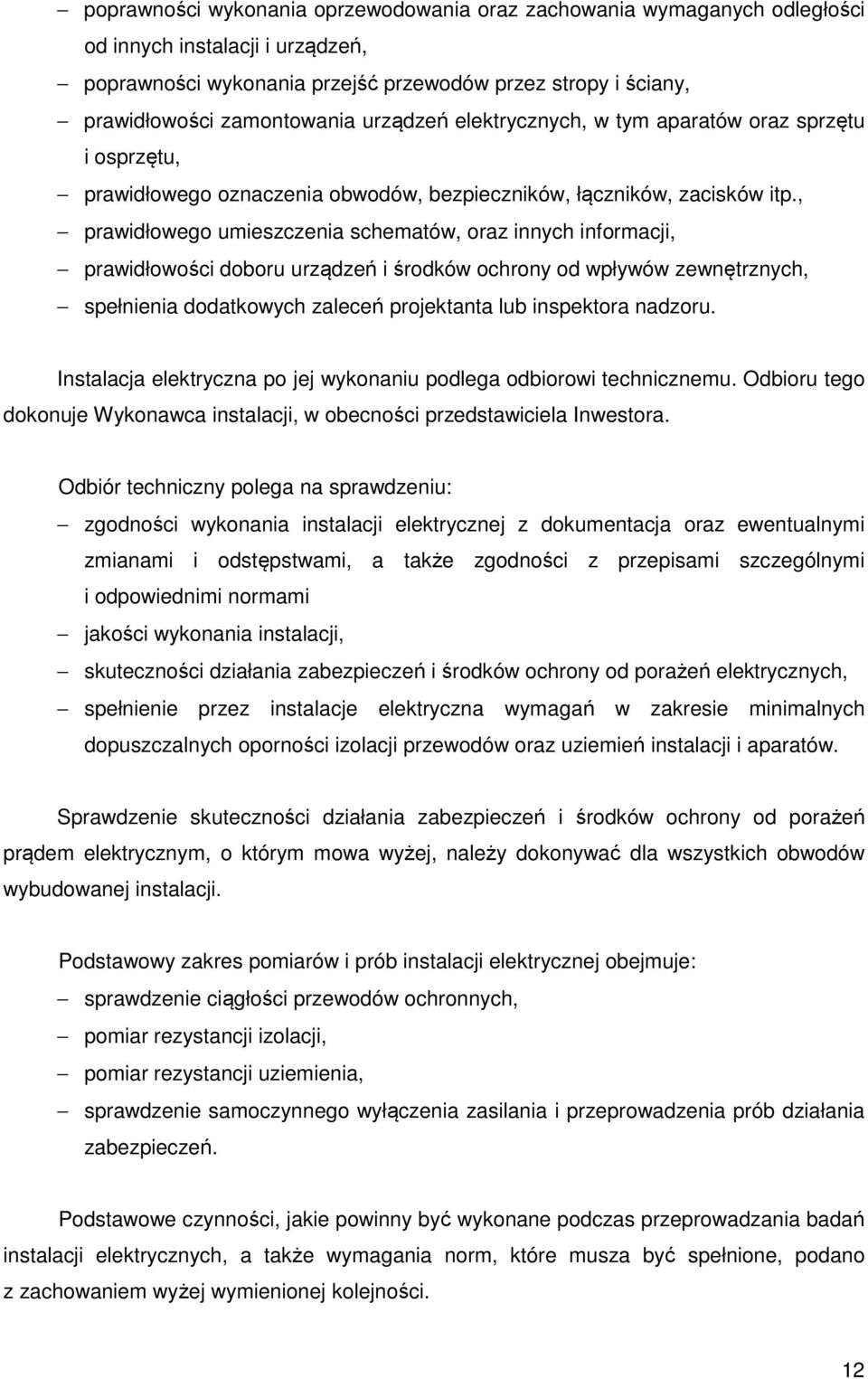

12 poprawności wykonania oprzewodowania oraz zachowania wymaganych odległości od innych instalacji i urządzeń, poprawności wykonania przejść przewodów przez stropy i ściany, prawidłowości zamontowania urządzeń elektrycznych, w tym aparatów oraz sprzętu i osprzętu, prawidłowego oznaczenia obwodów, bezpieczników, łączników, zacisków itp., prawidłowego umieszczenia schematów, oraz innych informacji, prawidłowości doboru urządzeń i środków ochrony od wpływów zewnętrznych, spełnienia dodatkowych zaleceń projektanta lub inspektora nadzoru. Instalacja elektryczna po jej wykonaniu podlega odbiorowi technicznemu. Odbioru tego dokonuje Wykonawca instalacji, w obecności przedstawiciela Inwestora. Odbiór techniczny polega na sprawdzeniu: zgodności wykonania instalacji elektrycznej z dokumentacja oraz ewentualnymi zmianami i odstępstwami, a także zgodności z przepisami szczególnymi i odpowiednimi normami jakości wykonania instalacji, skuteczności działania zabezpieczeń i środków ochrony od porażeń elektrycznych, spełnienie przez instalacje elektryczna wymagań w zakresie minimalnych dopuszczalnych oporności izolacji przewodów oraz uziemień instalacji i aparatów. Sprawdzenie skuteczności działania zabezpieczeń i środków ochrony od porażeń prądem elektrycznym, o którym mowa wyżej, należy dokonywać dla wszystkich obwodów wybudowanej instalacji. Podstawowy zakres pomiarów i prób instalacji elektrycznej obejmuje: sprawdzenie ciągłości przewodów ochronnych, pomiar rezystancji izolacji, pomiar rezystancji uziemienia, sprawdzenie samoczynnego wyłączenia zasilania i przeprowadzenia prób działania zabezpieczeń. Podstawowe czynności, jakie powinny być wykonane podczas przeprowadzania badań instalacji elektrycznych, a także wymagania norm, które musza być spełnione, podano z zachowaniem wyżej wymienionej kolejności. 12

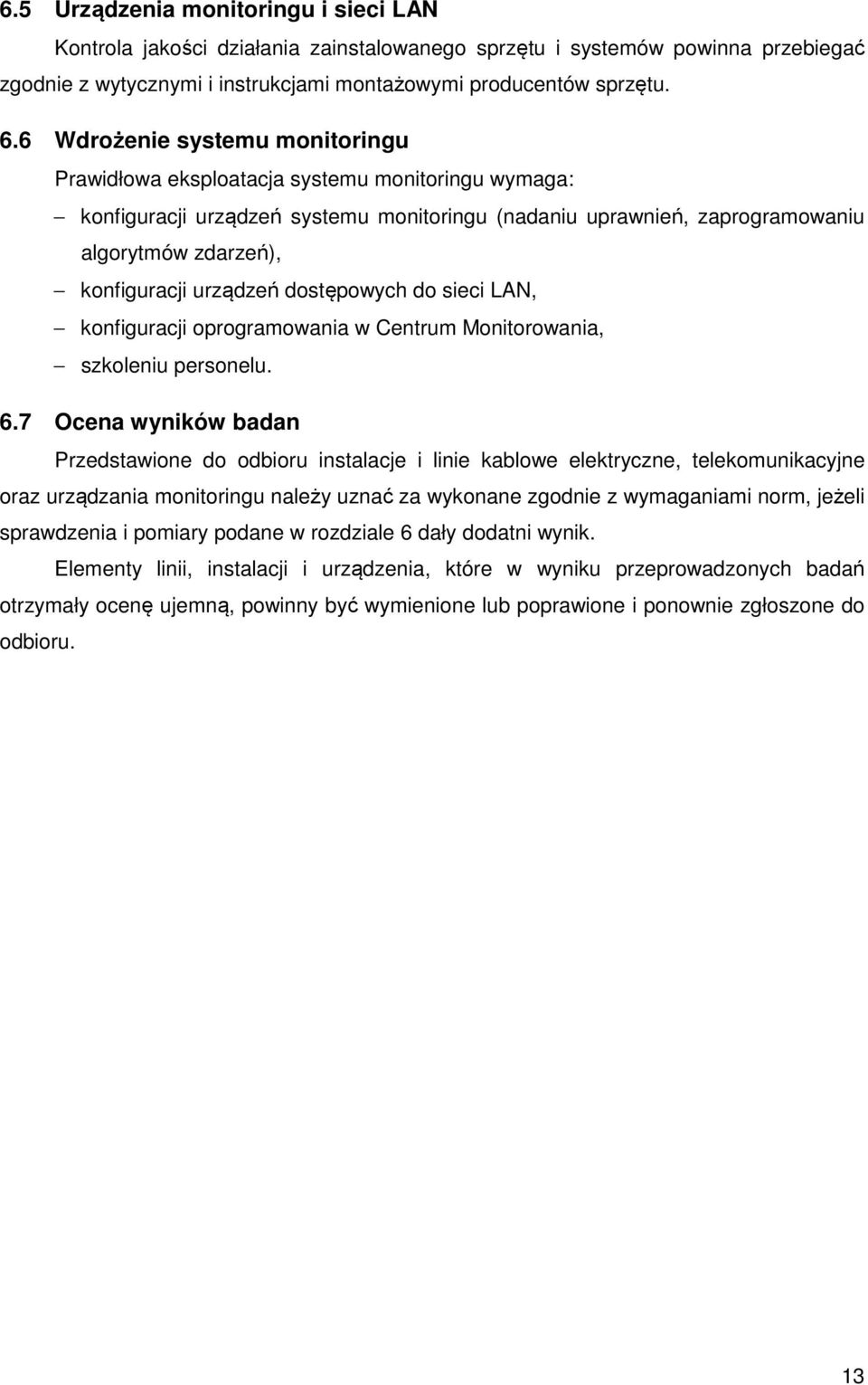

13 6.5 Urządzenia monitoringu i sieci LAN Kontrola jakości działania zainstalowanego sprzętu i systemów powinna przebiegać zgodnie z wytycznymi i instrukcjami montażowymi producentów sprzętu. 6.6 Wdrożenie systemu monitoringu Prawidłowa eksploatacja systemu monitoringu wymaga: konfiguracji urządzeń systemu monitoringu (nadaniu uprawnień, zaprogramowaniu algorytmów zdarzeń), konfiguracji urządzeń dostępowych do sieci LAN, konfiguracji oprogramowania w Centrum Monitorowania, szkoleniu personelu. 6.7 Ocena wyników badan Przedstawione do odbioru instalacje i linie kablowe elektryczne, telekomunikacyjne oraz urządzania monitoringu należy uznać za wykonane zgodnie z wymaganiami norm, jeżeli sprawdzenia i pomiary podane w rozdziale 6 dały dodatni wynik. Elementy linii, instalacji i urządzenia, które w wyniku przeprowadzonych badań otrzymały ocenę ujemną, powinny być wymienione lub poprawione i ponownie zgłoszone do odbioru. 13

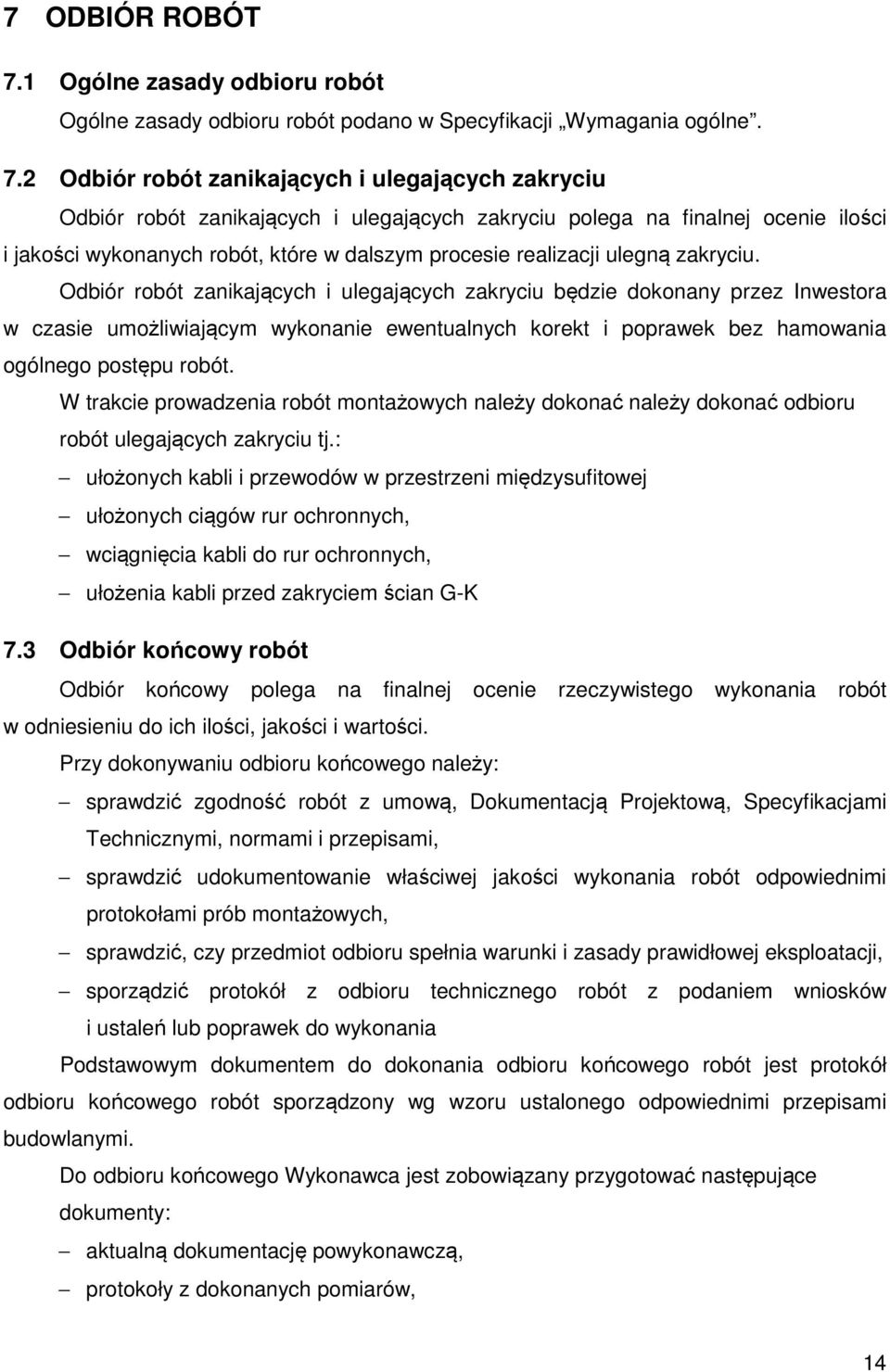

14 7 ODBIÓR ROBÓT 7.1 Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w Specyfikacji Wymagania ogólne. 7.2 Odbiór robót zanikających i ulegających zakryciu Odbiór robót zanikających i ulegających zakryciu polega na finalnej ocenie ilości i jakości wykonanych robót, które w dalszym procesie realizacji ulegną zakryciu. Odbiór robót zanikających i ulegających zakryciu będzie dokonany przez Inwestora w czasie umożliwiającym wykonanie ewentualnych korekt i poprawek bez hamowania ogólnego postępu robót. W trakcie prowadzenia robót montażowych należy dokonać należy dokonać odbioru robót ulegających zakryciu tj.: ułożonych kabli i przewodów w przestrzeni międzysufitowej ułożonych ciągów rur ochronnych, wciągnięcia kabli do rur ochronnych, ułożenia kabli przed zakryciem ścian G-K 7.3 Odbiór końcowy robót Odbiór końcowy polega na finalnej ocenie rzeczywistego wykonania robót w odniesieniu do ich ilości, jakości i wartości. Przy dokonywaniu odbioru końcowego należy: sprawdzić zgodność robót z umową, Dokumentacją Projektową, Specyfikacjami Technicznymi, normami i przepisami, sprawdzić udokumentowanie właściwej jakości wykonania robót odpowiednimi protokołami prób montażowych, sprawdzić, czy przedmiot odbioru spełnia warunki i zasady prawidłowej eksploatacji, sporządzić protokół z odbioru technicznego robót z podaniem wniosków i ustaleń lub poprawek do wykonania Podstawowym dokumentem do dokonania odbioru końcowego robót jest protokół odbioru końcowego robót sporządzony wg wzoru ustalonego odpowiednimi przepisami budowlanymi. Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: aktualną dokumentację powykonawczą, protokoły z dokonanych pomiarów, 14

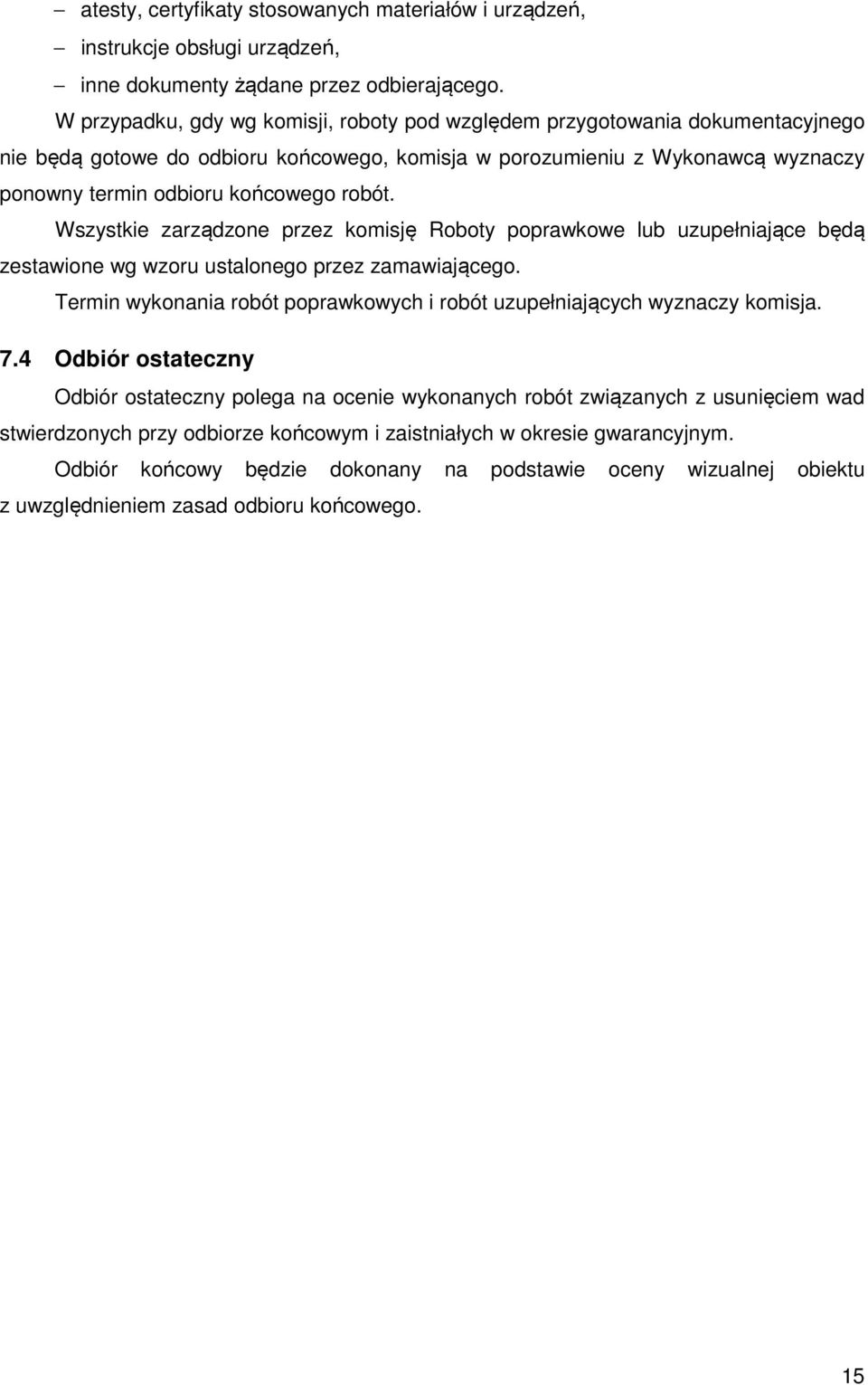

15 atesty, certyfikaty stosowanych materiałów i urządzeń, instrukcje obsługi urządzeń, inne dokumenty żądane przez odbierającego. W przypadku, gdy wg komisji, roboty pod względem przygotowania dokumentacyjnego nie będą gotowe do odbioru końcowego, komisja w porozumieniu z Wykonawcą wyznaczy ponowny termin odbioru końcowego robót. Wszystkie zarządzone przez komisję Roboty poprawkowe lub uzupełniające będą zestawione wg wzoru ustalonego przez zamawiającego. Termin wykonania robót poprawkowych i robót uzupełniających wyznaczy komisja. 7.4 Odbiór ostateczny Odbiór ostateczny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze końcowym i zaistniałych w okresie gwarancyjnym. Odbiór końcowy będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad odbioru końcowego. 15

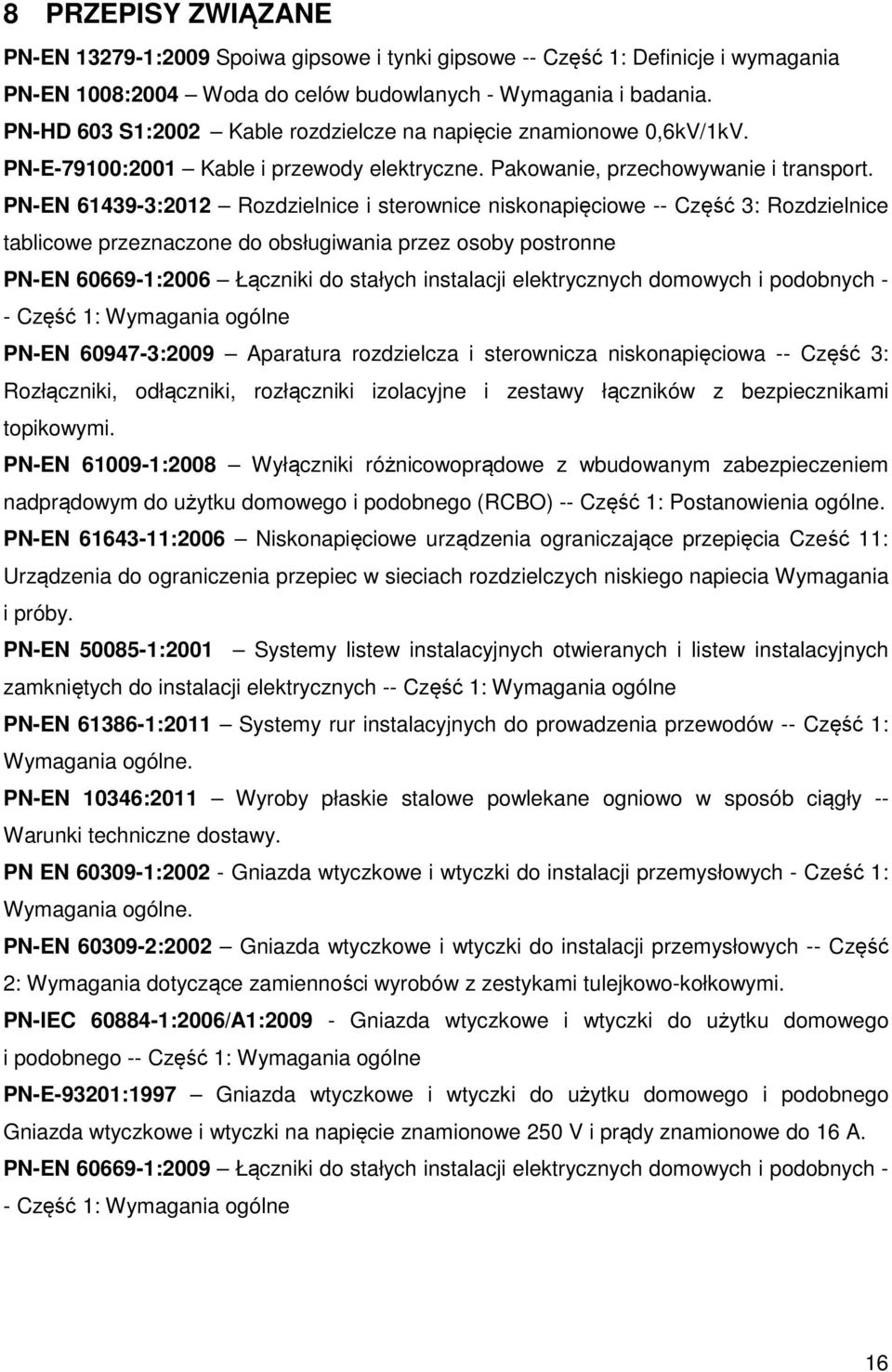

16 8 PRZEPISY ZWIĄZANE PN-EN :2009 Spoiwa gipsowe i tynki gipsowe -- Część 1: Definicje i wymagania PN-EN 1008:2004 Woda do celów budowlanych - Wymagania i badania. PN-HD 603 S1:2002 Kable rozdzielcze na napięcie znamionowe 0,6kV/1kV. PN-E-79100:2001 Kable i przewody elektryczne. Pakowanie, przechowywanie i transport. PN-EN :2012 Rozdzielnice i sterownice niskonapięciowe -- Część 3: Rozdzielnice tablicowe przeznaczone do obsługiwania przez osoby postronne PN-EN :2006 Łączniki do stałych instalacji elektrycznych domowych i podobnych - - Część 1: Wymagania ogólne PN-EN :2009 Aparatura rozdzielcza i sterownicza niskonapięciowa -- Część 3: Rozłączniki, odłączniki, rozłączniki izolacyjne i zestawy łączników z bezpiecznikami topikowymi. PN-EN :2008 Wyłączniki różnicowoprądowe z wbudowanym zabezpieczeniem nadprądowym do użytku domowego i podobnego (RCBO) -- Część 1: Postanowienia ogólne. PN-EN :2006 Niskonapięciowe urządzenia ograniczające przepięcia Cześć 11: Urządzenia do ograniczenia przepiec w sieciach rozdzielczych niskiego napiecia Wymagania i próby. PN-EN :2001 Systemy listew instalacyjnych otwieranych i listew instalacyjnych zamkniętych do instalacji elektrycznych -- Część 1: Wymagania ogólne PN-EN :2011 Systemy rur instalacyjnych do prowadzenia przewodów -- Część 1: Wymagania ogólne. PN-EN 10346:2011 Wyroby płaskie stalowe powlekane ogniowo w sposób ciągły -- Warunki techniczne dostawy. PN EN : Gniazda wtyczkowe i wtyczki do instalacji przemysłowych - Cześć 1: Wymagania ogólne. PN-EN :2002 Gniazda wtyczkowe i wtyczki do instalacji przemysłowych -- Część 2: Wymagania dotyczące zamienności wyrobów z zestykami tulejkowo-kołkowymi. PN-IEC :2006/A1: Gniazda wtyczkowe i wtyczki do użytku domowego i podobnego -- Część 1: Wymagania ogólne PN-E-93201:1997 Gniazda wtyczkowe i wtyczki do użytku domowego i podobnego Gniazda wtyczkowe i wtyczki na napięcie znamionowe 250 V i prądy znamionowe do 16 A. PN-EN :2009 Łączniki do stałych instalacji elektrycznych domowych i podobnych - - Część 1: Wymagania ogólne 16

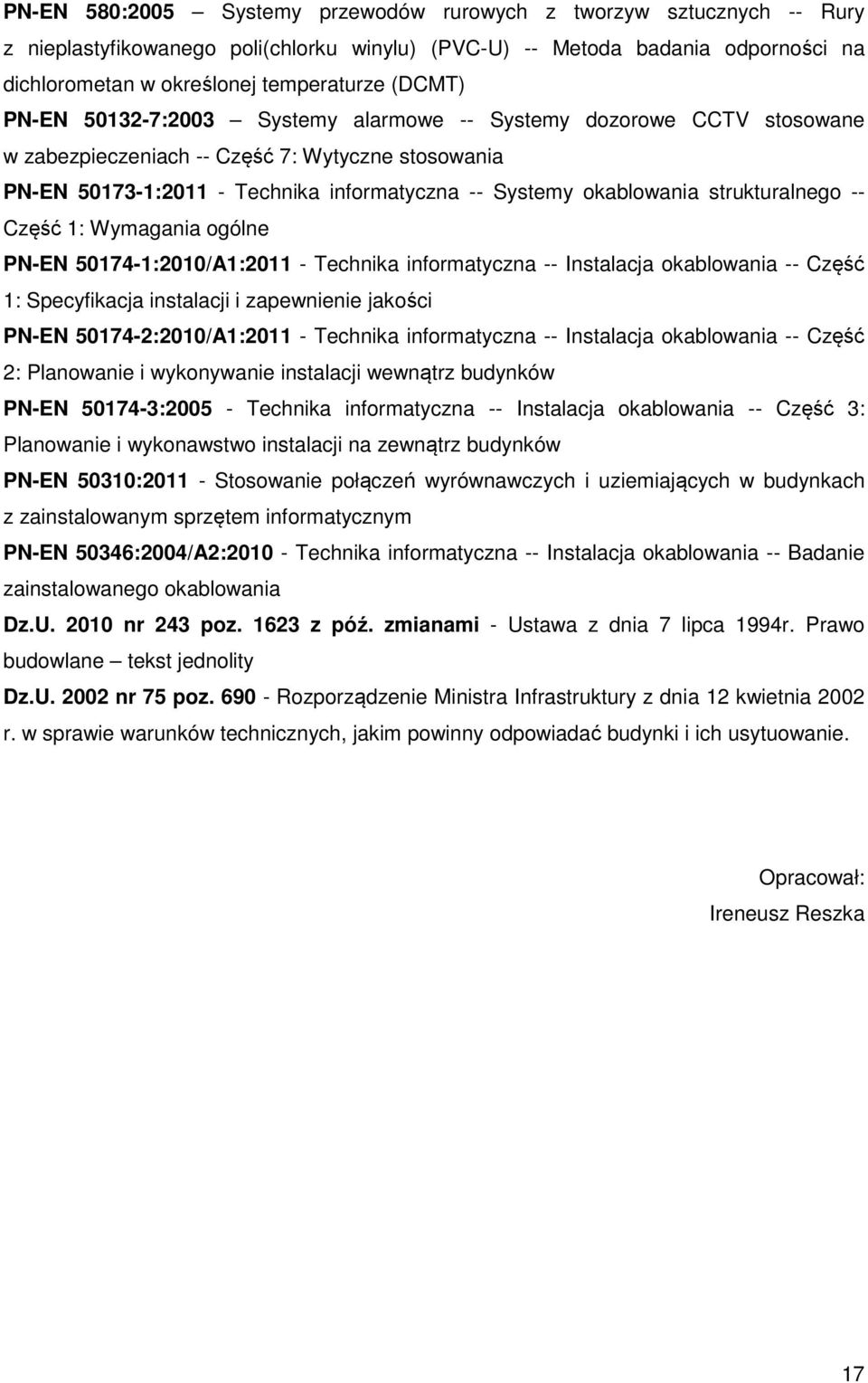

17 PN-EN 580:2005 Systemy przewodów rurowych z tworzyw sztucznych -- Rury z nieplastyfikowanego poli(chlorku winylu) (PVC-U) -- Metoda badania odporności na dichlorometan w określonej temperaturze (DCMT) PN-EN :2003 Systemy alarmowe -- Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 7: Wytyczne stosowania PN-EN : Technika informatyczna -- Systemy okablowania strukturalnego -- Część 1: Wymagania ogólne PN-EN :2010/A1: Technika informatyczna -- Instalacja okablowania -- Część 1: Specyfikacja instalacji i zapewnienie jakości PN-EN :2010/A1: Technika informatyczna -- Instalacja okablowania -- Część 2: Planowanie i wykonywanie instalacji wewnątrz budynków PN-EN : Technika informatyczna -- Instalacja okablowania -- Część 3: Planowanie i wykonawstwo instalacji na zewnątrz budynków PN-EN 50310: Stosowanie połączeń wyrównawczych i uziemiających w budynkach z zainstalowanym sprzętem informatycznym PN-EN 50346:2004/A2: Technika informatyczna -- Instalacja okablowania -- Badanie zainstalowanego okablowania Dz.U nr 243 poz z póź. zmianami - Ustawa z dnia 7 lipca 1994r. Prawo budowlane tekst jednolity Dz.U nr 75 poz Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Opracował: Ireneusz Reszka 17
