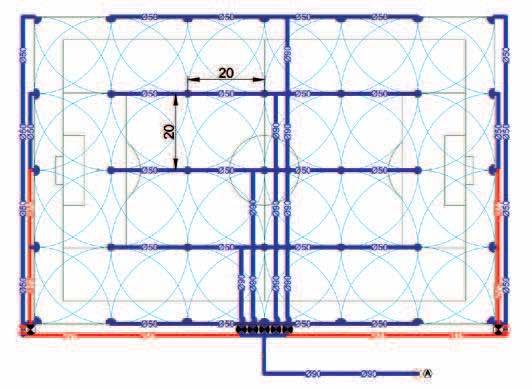

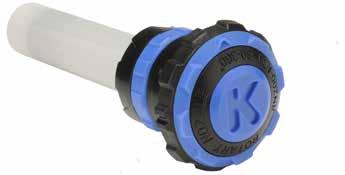

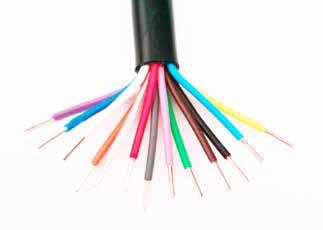

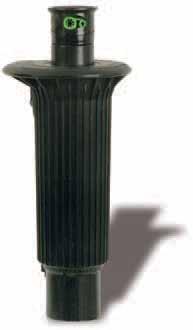

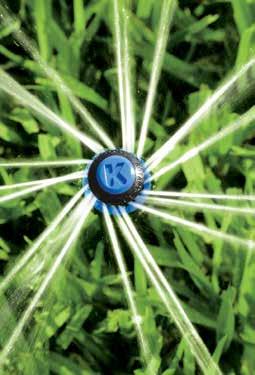

1 Wspieramy Twój Biznes karty katalogowe 2013

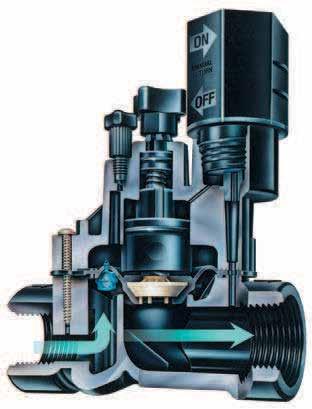

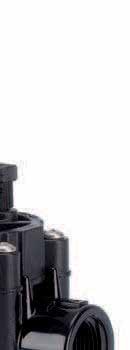

2 elektrozawory SERIA DV: 075-DV/100-DV/ 100-DVF i 100-DV-MM Plastikowe elektrozawory - dobry wybór. RAIN BIRD ZASTOSOWANIE Przeznaczone dla ogrodów przydomowych oraz małych terenów komercyjnych. WŁAŚCIWOŚCI DV-MM). samoczyszczącym filtrem jako dodatek do filtra cewki magnetycznej. cewki. wyciekiem. Jednoczęściowa cewka magnetyczna z trzpieniem. zewnętrznym. DVF. gwintem zewn. 1 BSP 100-DV-MM, 1 BSP 100-DV-MM-9V. 3/4 075-DV-9V, 1 BSP 100-DV-9V, 1 BSP 100-DV-MM-9V. DANE TECHNICZNE Przepływ: 075-DV: 0,24 do 4,5 m 3 /h UWAGA: przy przepływie niższym niż 0,75 m 3 /h należy stosować filtr RBY X zainstalowany za zaworem. 100-DV, 100-DVF i 100-DV-MM: 0,24 do 9,0 m 3 /h Uwaga: nie zaleca się stosowania zaworów DV z gwintami zewnętrznymi w przypadku przepływu o wartościach przekraczających 6,8 m 3 /h. Ciśnienie: 1 do 10,4 bar (23 C) Temperatura: do 43 C ELEKTRYCZNE DANE TECHNICZNE Cewka magnetyczna: 24 VAC - 50 Hz Prąd rozruchowy: 0,30 A (7,2 VA) Prąd podtrzymania: 0,19 A (4,6 VA) Nie stosować z dekoderami. WYMIARY 075-DV i 100-DV Wysokość: 11,4 cm Długość: 11,1 cm Szerokość: 8,4 cm 100-DVF Wysokość: 14,2 cm Długość: 11,1 cm Szerokość: 8,4 cm 100-DV-MM Wysokość: 11,4 cm Długość: 13,6 cm Szerokość: 8,4 cm MODELE 075-DV: gwint wewnętrzny na wlocie i wylocie 3/4 (20/27) 075-DV-9V: gwint wewnętrzny na wlocie i wylocie 3/4 (20/27), cewka impulsowa 100-DV: gwint wewnętrzny na wlocie i wylocie 1 (26/34) BSP 100-DV-9V: gwint wewnętrzny na wlocie i wylocie 1 (26/34), cewka impulsowa 100-DVF: gwint wewnętrzny na wlocie i wylocie 1 (26/34) BSP oraz mechanizm kontroli przepływu 100-DV-MM: gwint zewnętrzny na wlocie i wylocie 1 (26/34) BSP 100-DV-MM-9V: gwint zewnętrzny na wlocie i wylocie 1 (26/34) BSP, cewka impulsowa AKCESORIA MTT-100: trójnik stosowany do budowania rozgałęzienia na zaworach 1 (26/34) BSP PRF-075-RBY ZESTAWIENIE DANYCH: Straty ciśnienia na zaworze (bar) mм /h 075-DV 100-DV 100-DVF 100-DV-Mm 100-DV-MM 0,24 0,22 0,23 0,22 0,60 0,26 0,24 0,24 1,20 0,29 0,26 0,26 3,60 0,45 0,32 0,37 4,50 0,53 0,35 0,42 6,00-0,41 0,53 9,00-0,59 0,87 Straty ciśnienia na zaworze obliczone przy pełnym otwarciu kontroli przepływu. 100-DV 100-DV-MM-9V Jak określić 100- DVF- Rozmiar 075: ¾ (20/27) 100: 1 (26/34) MM MODEL Gwint zewnętrzny na MODEL wlocie i wylocie DV: gwint wewnętrzny na wlocie i wylocie DVF: kontrola przepływu

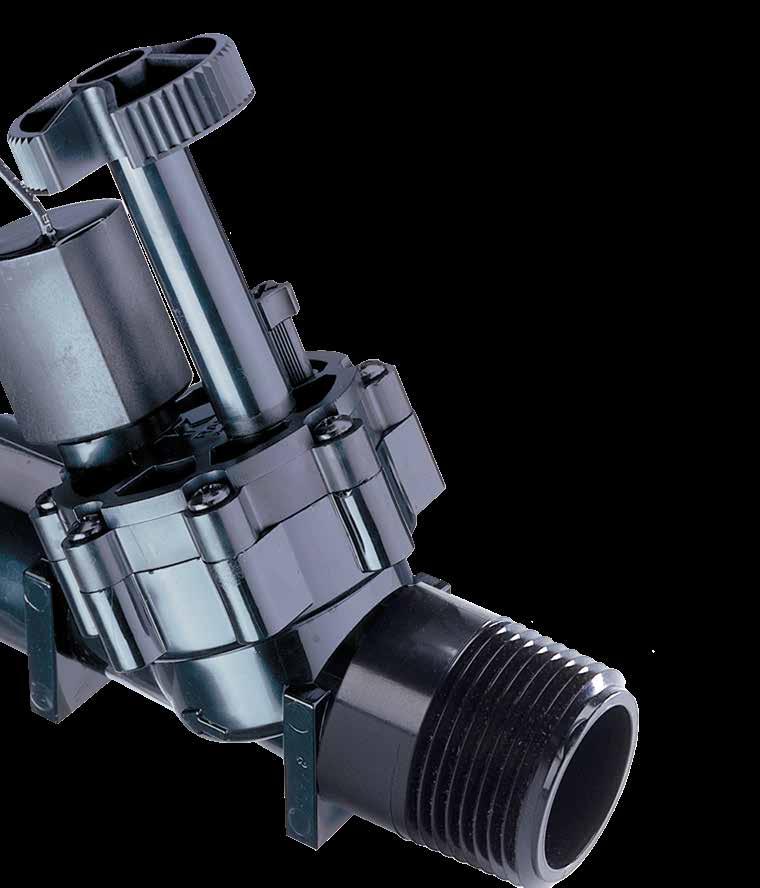

3 SERIA PGA: 100-PGA/ 150-PGA i 200-PGA Plastikowe elektrozawory zaprojektowane z myślą o trwałości! RAIN BIRD ZASTOSOWANIE Zawory typu PGA są przeznaczone dla szerokiego zakresu zastosowań, takich jak miejskie tereny zieleni czy boiska sportowe. WŁAŚCIWOŚCI Zapewniają elastyczność podczas projektowania i montażu. 2 w 1: połączenie konfiguracji przelotowej i kątowej. Trwałość i niezawodna praca: wytrzymała konstrukcja z PCV. Ręczne opłukiwanie zespołu wewnętrznego poprzez przekręcenie cewki o 1/4 obrotu. Wygodny uchwyt cewki. Powolne zamykanie by zapobiec uderzeniu hydraulicznemu i uszkodzeniu systemu. Filtrowany przepływ. Jednoczęściowa cewka z trzpieniem zapobiega gubieniu elementów podczas prac konserwacyjnych. Cewka magnetyczna w obudowie. Kontrola przepływu. Współdziała z modułami regulacji ciśnienia PRS-Dial nastawnymi w zakresie od 1,0 do 6,9 bar. Dostępne również w konfiguracji z cewką 9V: 100-PGA-9V, 150-PGA-9V, 200-PGA-9V. DANE TECHNICZNE Przepływ: 1,14 do 34,05 m 3 /h Ciśnienie: 1,0 do 10,4 bar (23 C) Temperatura: do 43 C ELEKTRYCZNE DANE TECHNICZNE Cewka magnetyczna: 24 VAC - 50 Hz Prąd rozruchowy: 0,41 A (9,9 VA) Prąd podtrzymania: 0,23 A (5,5 VA) WYMIARY 100-PGA Wysokość: 18,4 cm Długość: 14,0 cm Szerokość: 8,3 cm 150-PGA Wysokość: 20,3 cm Długość: 17,2 cm Szerokość: 8,9 cm 200-PGA Wysokość: 25,4 cm Długość: 19,7 cm Szerokość: 12,7 cm MODELE 100-PGA: gwint wewnętrzny na wlocie i wylocie 1 (26/34) BSP 100-PGA-9V: gwint wewnętrzny na wlocie i wylocie 1 (26/34), cewka impulsowa 150-PGA: gwint wewnętrzny na wlocie i wylocie 1,5 (40/49) BSP 150-PGA-9V: gwint wewnętrzny na wlocie i wylocie 1,5 (40/49), cewka impulsowa 200-PGA: gwint wewnętrzny na wlocie i wylocie 2 (50/60) BSP 200-PGA-9V: gwint wewnętrzny na wlocie i wylocie 2 (50/60), cewka impulsowa AKCESORIA PRS-Dial: moduł regulacji ciśnienia z zakresem regulacji od 1,0 do 6,9 bar Jak określić PGA UWAGA: opcja PRS-Dial dodaje 5 cm do wysokości zaworu. ZESTAWIENIE DANYCH: Straty ciśnienia na zaworze (bar) 100-PGA 150-PGA 200-PGA Konfiguracja przelotowa Konfiguracja kątowa m 3 /h Konfiguracja przelotowa Konfiguracja kątowa Konfiguracja przelotowa Konfiguracja kątowa 6 0,10 0,07 9 0,22 0, ,38 0, ,61 0, ,86 0, ,16 0,70 m 3 /h 1,2 0,38 0,38 3 0,41 0,41 6 0,43 0,43 9 0,48 0,48 TEMPERATURY Temperatura Ciśnienie wody ciągłe 23 C 10.4 bar 27 C 9.1 bar 32 C 7.7 bar 38 C 6.4 bar 43 C 5.2 bar Rozmiar 1 (26/34) MODEL PGA 1 (26/34) 1 ½(40/49) 2 (50/60) m 3 /h 9 0,08 0, ,12 0, ,17 0, ,24 0, ,33 0, ,43 0, ,54 0, ,66 0, ,83 0,45 Straty ciśnienia na zaworze obliczone przy pełnym otwarciu kontroli przepływu.

4 ZAWORY SERII HV RAIN BIRD Znakomita wydajność. Niezrównana trwałość. Kompaktowa konstrukcja, promień obrotu 6,5 cm w przypadku ciasnego rozmieszczenia Możliwość wyboru narzędzi do otwarcia zaworu (klucz nasadowy, śrubokręt krzyżakowy, śrubokręt płaski) Membrana umieszczona mimośrodowo zapewnia płynne zamykanie i mniejsze uderzenie hydrauliczne WŁAŚCIWOŚCI Łatwość obsługi - Uniwersalne śruby niewypadające umożliwiają łatwiejsze utrzymanie - Szybki dostęp do membrany przymocowanej tylko czterema śrubami - Trzpień ustalający pozycję membrany w celu niezawodnej pracy Niezawodność - Korpus z polipropylenu z dodatkiem włókna szklanego dla wzmocnienia - Normalnie zamknięty dla przeciwnego kierunku przepływu - Bezproblemowa konserwacja z wykorzystaniem jedynie kilku części - Membrana Buna-N z samoczyszczącym się 200 mikronowym, wejściowym filtrem wody i sprężyną ze stali nierdzewnej Wszechstronność - Działanie przy niskich przepływach i w aplikacjach Xerigation, gdy filtr RBY jest zainstalowany na dopływie - Zewnętrzny spust do ręcznego przepłukiwania systemu z zabrudzeń i pozostałości podczas instalacji i rozruchu systemu - Wewnętrzny spust do obsługi ręcznej bez rozprysku DANE TECHNICZNE Ciśnienie: od 1,0 do 10,3 bar Przepływ: 0,05 do 6,82 m3/godz; dla przepływów poniżej 0,68 m3/godz; lub dowolnej aplikacji Xerigation, należy zastosować filtr RBY MX zamontowany na dopływie Temperatura: temperatura wody do 43 C; temperatura otoczenia do 52 C PARAMETRY ELEKTRYCZNE Elektrozawór 24 VAC 50/60 Hz Maksymalny prąd rozruchu: 0,250 A przy 60 Hz Prąd pracy: 0,143 A przy 60 Hz Rezystancja cewki: 52 do 55 Ohm WYMIARY Wysokość: 11,7 cm Długość: 11,2 cm Szerokość: 7,9 cm MODELE 100 HV (żeński x żeński) 100 HV-MM (męski x męski) 100 HVF (żeński x żeński) Spadek ciśnienia na zaworze (bar) m 3 /h 1 HV (bar) 0,25 0,11 0,75 0,14 1,00 0,16 2,00 0,23 5,00 0,32 7,50 0,42 9,10 0,57 Jak określić HV - MM Model Konfiguracja opcjonalna Model MM: Męski x Męski HV: Zawory wysokiej wartości Rozmiar 100: 1 (26/34)

5 ELEKTOZAWÓR PRO100 K-RAIN Nowoczesne wzornictwo oraz doskonałe wykonanie powoduje, że zawory PRO100 stanowią idealne rozwiązanie dla zastosowań komercyjnych i indywidualnych. Specjalna konstrukcja pozwala na "prosty" przepływ wody, co znacznie redukuje straty ciśnienia oraz zmniejsza ryzyko uszkodzenia przez zanieczyszczenia stałe. Podnosi to żywotność urządzenia. Elektozawór dostarczany jest z podwójnym gwintem zewnątrznym o średnicy 1 cala. Korzyści: Wytrzymała, odporna na korozję i promieniowanie UV konstrukcja przedłuża żywotność urządzenia. Przyłącze 1" M*M - najbardziej popularne we wszystkich zastosowaniach Prosty kierunek przepływu wody zmniejsza spadki ciśnienia. Konstrukcja zaworu pozwala na zastosowanie dla wody pitnej jak i przemysłowej. Ręczna kontrola przepływu. Wykręcana dźwignia zabezpiecza przed nieumyślnym rozregulowaniem zaworu. Wygodna w demontażu cewka ułatwia serwisowanie zaworu. Samoczyszczący filtr przedłuża żywotność urządzenia. 5 lat gwarancji. SPECYFIKACJA Przyłącze : 1" M*M Wymiary: wysokość 100 mm szerokość 76 mm długość 133 mm Przepływ : 0,17 do 7,95 m 3 /h. Ciśnienie pracy: 1,4 do 10,3 bar Strata ciśnienia 0,35 bar dla przepływu 6,81 m 3 /h. Cewka 24VAC. Moc rozruchu: 0,43 A Moc utrzymania 0,25 A

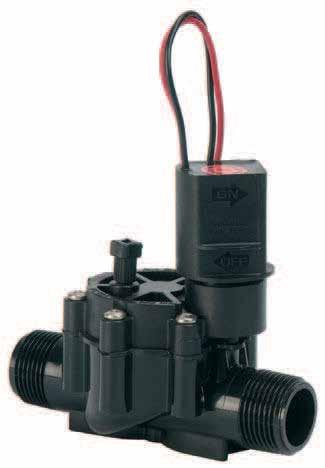

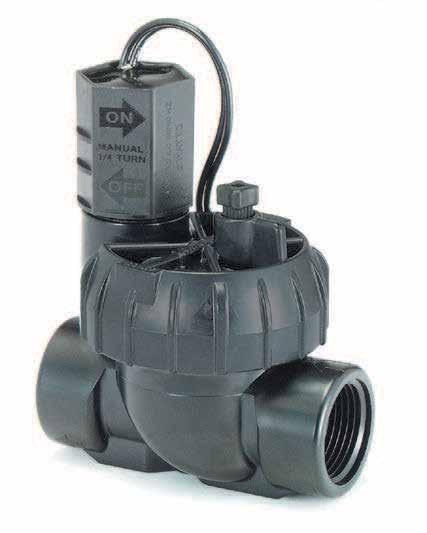

6 elektrozawory SERIA ZAWORÓW JAR TOP RAIN BIRD Wszechstronność, przystępna cena i wygoda czynności konserwacyjne jeszcze nigdy nie były takie proste! ZASTOSOWANIE Zawór Rain Bird Jar Top (JTV) zapewnia wszechstronność, niezawodność, ekonomiczność oraz łatwość obsługi przy zastosowaniu w ogródkach przydomowych i mniejszych obszarach handlowo-usługowych czy przemysłowych. Gwintowana obudowa zapewnia dostęp w celu dokonania konserwacji bez użycia specjalnych narzędzi, eliminując konieczność wyjmowania i zakładania wielu śrub. WŁAŚCIWOŚCI Najlepiej sprzedający się zawór przeznaczony do nawadniania ogródków przydomowych: gwarancja niezawodnej pracy przez wiele lat! Membrana stabilizowana ciśnieniowo zapewnia niezawodność oraz dłuższą żywotność. wewn. 1 (26/34) BSP (modele JTV, JTVF, JTV-MM, JTV-9V). System podwójnej filtracji zapewnia bezproblemową pracę w przypadku zanieczyszczonej wody. Membrana stabilizowana ciśnieniowo dla dłuższej żywotności. 200-mikronowym filtrem wodnym i sprężyną ze stali nierdzewnej. cewka magnetyczna z trzpieniem. RBY jest instalowany powyżej miejsca wypływu. wypłukiwanie zanieczyszczeń z systemu. ręczną bez rozprysku. żadnych śrub. podczas realizacji czynności konserwacyjnych dzięki obudowanej cewce magnetycznej z trzpieniem. konserwację. gwintem zewnętrznym (100-JTV-MM/100-JTV- MM-9V), mechanizmem kontroli przepływu (JTVF) lub fabrycznie instalowaną cewką impulsową (100-JTV-9V). DANE TECHNICZNE Przepływ: 0,23 do 6,8 m 3 /h W przypadku przepływu o wartościach poniżej 0,75 m 3 /h lub innych zastosowań z niskim ciśnieniem, zalecamy stosowanie filtra RBY MX zainstalowanego powyżej miejsca wypływu. Ciśnienie: 1,0 do 10,3 bar Temperatura robocza: Temperatura wody do 43 C Temperatura otoczenia do 52 C ZESTAWIENIE DANYCH: Straty ciśnienia na zaworze Przepływ 100-JTV m 3 /h 100-JTVF 100-JTV-MM 0,23 0,20 0,26 0,6 0,23 0,30 1,2 0,27 0,32 3,6 0,40 0,40 4,5 0,49 0,46 6,0 0,60 0,58 6,8 0,67 0,66 ELEKTRYCZNE DANE TECHNICZNE Cewka magnetyczna: 24 VAC - 50 Hz Prąd rozruchowy: 0,30 A (7,2 VA) Prąd podtrzymania: 0,19 A (4,6 VA) Nie stosować z dekoderami. WYMIARY Wysokość: 12,7 cm Długość: 100-JTV/JTVF/JTV9V: 10,2 cm 100-JTV-MM Szerokość: 7,9 cm MODELE 1 (26/34) wlocie i wylocie z mechanizmem kontroli przepływu wylocie 1 (26/34) wylocie 1 (26/34) z cewką impulsową 100-JTV-9V JTVF- MM Rozmiar 1 (26/34) Jak określić MODEL Gwint zewnętrzny na MODEL wlocie i wylocie JTV: zawór typu Jar Top JTVF: zawór typu Jar Top z mechanizmem kontroli przepływu

7 sterowniki strona 1/2 STEROWNIK ESP-Me RAIN BIRD Sterownik ESP-Me Sterowniki Serii ESP-Me Najpopularniejszy w Ameryce sterownik modularny ESP-Modular jest teraz oferowany w całkowicie nowej wersji, o udoskonalonym zestawie funkcji, w celu dostarczenia instalatorom najbardziej elastycznego sterownika nawodnieniowego w branży. ESP-Me obsługuje do 22 stacji, 4 programów i 6 czasów startu. Zastosowania ESP-Me zapewnia funkcje elastycznego ustalania harmonogramu, pozwalające na idealne dopasowanie nawadniania do potrzeb. Łatwość obsługi Sterownik ESP-Me został zaprojektowany z myślą o łatwości obsługi. Wyróżnia go największy w tej klasie wyświetlacz LCD, a jego funkcjonalność obejmuje uniwersalne ikony zarówno na panelu, jak i na wyświetlaczu LCD. Łatwość instalacji Montaż sterownika ESP-Me wymaga jedynie dwóch śrub. Prowadnica dla kanału kablowego ½ lub ¾ umożliwia profesjonalną instalację okablowania w szafie sterującej. W przypadku większej liczby przewodów wystarczy usunąć zaślepkę przepustu o średnicy 1. Parametry sprzętowe Plastikowa zamykana obudowa ścienna Moduł podstawowy na 4 stacje Śruby montażowe Nakrętki przewodowe dla modelu do instalacji na zewnątrz Funkcje sterownika Duży wyświetlacz LCD z łatwym w obsłudze interfejsem użytkownika Wejście czujnika deszczu z funkcją sterowania ręcznego Obwód startowy pompy / zaworu głównego Pamięć nieulotna (o trwałości 100 lat) Możliwość zdalnego programowania przy zasilaniu bateryjnym 9V (brak baterii w zestawie) Funkcje harmonogramu Funkcja harmonogramu programowego dopuszcza występowanie 4 indywidualnych programów z 6 niezależnymi czasami startu, przypadającymi na każdy z nich, przy łącznej liczbie 24 czasów startu. Opcje harmonogramu nawadniania: w dni tygodnia, w dni kalendarzowe NIEPARZYSTE, w dni kalendarzowe PARZYSTE, albo cyklicznie (co 1 30 dni). Funkcje zaawansowane Zaawansowana diagnostyka i wykrywanie zwarć z sygnalizacją alarmową diodą LED Funkcja domyślnego zapisywania programu / odzyskiwania zapisanego programu lub programów Pomijanie czujnika deszczu przez stację Kalkulator łącznego czasu pracy programu Nawadnianie ręczne jednym dotknięciem Opóźnianie nawadniania aż do 14 dni (ma zastosowanie jedynie wobec stacji, które nie zostały ustawione w tryb ignorowania czujnika deszczu) Opcja nawadniania ręcznego względem programu lub stacji Korekta sezonowa mająca zastosowanie wobec wszystkich programów lub jednego programu Możliwość ustawienia opóźnienia pomiędzy zaworami (wartość domyślna wynosi 0) Włączenie/wyłączenie zaworu głównego przez stację Warunki pracy Taktowanie stacji: 1 minuta do 6 godzin Korekta sezonowa: 5% do 200% Maksymalna temperatura pracy 65 C (149 F) Specyfikacja elektryczna Wymagane zasilanie: 120VAC ± 10%, 60Hz (modele międzynarodowe: 230/240VAC ± 10%, 50/60Hz) Wyjście: 25.5VAC 1A Przekaźnik rozruchowy zaworu głównego / pompy głównej: Napięcie pracy: 24VAC 50/60Hz Maksymalna moc rozruchu cewki: 11VA Maksymalna moc podtrzymania cewki: 5VA Pobór w trybie jałowym / wyłączenia: 0.06A przy zasilaniu 120VAC Zasilanie awaryjne nie jest wymagane. Programy są trwale zapisane w pamięci nieulotnej, a bateria litowa, o trwałości wynoszącej 10 lat, podtrzymuje godzinę i datę w sterowniku podczas przerw w dostawie prądu. Certyfikaty UL, cul, CE, CSA, C-Tick, FCC Part 15b, WEEE, S-Mark, IP24 Wymiary Szerokość: 27,2 cm (10.7 in.) Wysokość: 19,5 cm (7.7 in.) Głębokość: 11,2 cm (4.4 in.) Modele dla Ameryki Północnej (120VAC) ESP4MEI: model wewnętrzny z 4 stacjami ESP4ME: model zewnętrzny z 4 stacjami* ESPSM3: moduł dla 3 stacji ESPSM6: moduł dla 6 stacji *Dostępny również w wersji 230VAC i 240VAC. Specyfikowanie modelu: Sterownik ESP-Me 120V Podstawowy sterownik z 4 stacjami Wewnętrzny ESP4MEI Zewnętrzny ESP4ME 230V oraz 240V Dostępne wyłącznie jako modele zewnętrzne IESP4MEEUR 230V Europa IESP4MECSA 230V Ameryka Środkowa i Południowa IESP4MEAMC 230V Afryka, Bliski Wschód, Chiny IESP4MEAUS 230/240V Australia Moduły rozszerzeń dla wszystkich modeli ESPSM3 moduł rozszerzenia o 3 stacje ESPSM6 moduł rozszerzenia o 6 stacji** **Moduł rozszerzenia o 6 stacji jest kompatybilny wyłącznie ze sterownikami serii ESP4ME. Brak zgodności wstecznej z poprzednimi modelami.

8 nawadnianie Rain+Birdt sterowniki strona 2/2 STEROWNIK ESP-Me RAIN BIRD Specyfikacja Sterownik ESP-Me jest w pełni dostosowany do pracy w trybie automatycznym lub ręcznym. Jest on instalowany w plastikowej, odpornej na warunki atmosferyczne, zamykanej szafie sterującej, wyposażonej w zamek (tylko modele zewnętrzne), przystosowanej zarówno do pracy wewnątrz, jak i na zewnątrz. Sterownik zawiera moduł podstawowy z 4 stacjami, a także trzy złącza rozszerzające, zgodne ze stacyjnymi modułami rozszerzającymi, z których każdy pozwala na przyłączenie 3 lub 6 stacji, co przekłada się na maksymalną pojemność wynoszącą do 22 stacji. Sterownik obsługuje moduły w dowolnej konfiguracji i nie wymaga instalacji modułu rozszerzającego o 3 stacje przed instalacją modułu rozszerzającego o 6 stacji. Zakres czasu pracy stacji wynosi od 1 minuty do 6 godzin. Sterownik jest zaprogramowany fabrycznie w taki sposób, aby jego uruchomienie następowało domyślnie o godzinie 8 rano, a domyślny czas pracy, wynoszący 10 minut dla 4 pierwszych stacji, odnosił się tylko do Programu A. Sterownik wyposażono w funkcję korekty sezonowej, pozwalającej dostosować czas pracy wszystkich stacji w zakresie od 5% do +200%, z krokiem co 5%. Korekta sezonowa może mieć zastosowanie wobec wszystkich programów jednocześnie lub indywidualnie. Sterownik obsługuje 4 niezależne programy, które mogą mieć 6 różnych czasów startu. W przypadku pokrywających się czasów startu, następuje ich ustawienie w sekwencji, w celu uniknięcie przeciążenia hydraulicznego. Wszystkie programy są wykonywane sekwencyjnie. Sterownik obsługuje dwa elektrozawory 24VAC na stację oraz przekaźnik zdalnego uruchomienia zaworu głównego lub pompy. Napięcie pracy wynosi 120VAC± 10% przy 60Hz (230/240VAC ± 10% przy 50Hz dla modeli międzynarodowych). Przekaźnik uruchomienia zaworu głównego lub pompy wymaga napięcia 24VAC przy 50/60Hz, maksymalnej mocy rozruchu 11VA oraz maksymalnej mocy podtrzymania 5VA. Dostępne są następujące opcje nawadniania: w dany dzień tygodnia, w dni nieparzyste, w dni parzyste oraz cyklicznie (co pewną liczbę dni). Nawadnianie w dni nieparzyste, parzyste oraz cyklicznie umożliwia stałe wykluczenie pewnych dni. Ustawienie dnia jako wykluczonego na stałe zmieni normalny harmonogram powtórzeń, a ustawienie pokrętła programatora w pozycji dnia tygodnia, spowoduje wyświetlenie typu Rain Bird Corporation 6991 East Southpoint Road Tucson, AZ USA Tel: (520) Faks: (520) programu (nieparzyste, parzyste, lub cyklicznie), przy czym poniżej dnia pojawi się przekreślona kropla. Sterownik posiada elektroniczny układ diagnostyczny, który przerywa obwód w przypadku wykrycia stacji w stanie przeciążenia elektrycznego lub zwarcia, a następnie pomija tę stację i kontynuuje pracę z wykorzystaniem innych stacji. Gdy wystąpią problemy elektryczne uniemożliwiające normalną pracę systemu, wtedy czerwona dioda LED będzie świeciła się w sposób ciągły, a na wyświetlaczu LCD będzie się przesuwał komunikat opisujący problem. Jeżeli pojawi się alarm wynikający z błędów programowania, to czerwona dioda LED będzie pulsowała w sposób ciągły wraz z przesuwającym się komunikatem. Sterownik jest wyposażony w zegar typu militarnego, działający w trybie 12-godzinnym (AM/PM) lub 24-godzinnym (dla modeli 50Hz) i posiadający funkcję zmiany dnia o północy. Zegar ustawi się w domyślnym trybie czasu, zależnie od parametrów zasilania. Sterownik jest również wyposażony w 365-dniowy kalendarz, zabezpieczony przed przerwami w zasilaniu przez wewnętrzną baterię litową, która umożliwia podtrzymanie daty i godziny średnio przez okres 10 lat. Sterownik zapewnia użytkownikowi możliwość niezależnego pomijania czujnika deszczu dla każdej stacji. Sterownik oferuje szeroki wachlarz funkcji specjalnych, do których można uzyskać dostęp poprzez ustawienie pokrętła programatora w odpowiedniej pozycji, a następnie jednoczesne wciśnięcie i trzymanie dwóch klawiszy strzałek przez 3 sekundy. Funkcje specjalne obejmują: Pomijanie czujnika deszczu przez stację Dni wykluczone na stałe (nieparzyste, parzyste, wyłącznie cykliczne) Zachowywanie/przywracanie zapisanych programów Przywracanie domyślnych ustawień fabrycznych Ustawianie opóźnienia pomiędzy stacjami Konfiguracja zaworu głównego przez stację Kalkulator łącznego czasu pracy dla programu Powyższe funkcje są zamieszczone na specjalnej karcie funkcji, dołączanej do każdego sterownika. Sterownik oferuje funkcję nawadniania ręcznego z wykorzystaniem WSZYSTKICH lub JEDNEJ stacji w danym czasie. Po uruchomieniu trybu nawadniania ręcznego, sterownik będzie ignorował stan czujnika pogody (jeżeli został on podłączony). Czujnik ten zostanie ponownie aktywowany po zakończeniu nawadniania w trybie ręcznym. W przypadku braku zasilania sieciowego, sterownik informuje o tym użytkownika pokazując na wyświetlaczu LCD komunikat NO AC (tylko wtedy, gdy podłączona jest bateria 9V). Sterownik jest kompatybilny z systemem zdalnego utrzymania zieleni Rain Bird LIMR (Landscape Irrigation Maintenance Remote) i posiada mechanizm umożliwiający komunikację z przyszłymi akcesoriami, mającymi rozszerzać jego funkcjonalność. Sterownik oferuje instalatorowi możliwość zapisywania harmonogramu nawadniania w pamięci nieulotnej, dzięki czemu istnieje możliwość jego łatwego odtworzenia w późniejszym terminie na wypadek wprowadzenia niepożądanych zmian. Istnieje możliwość przywrócenia ustawień fabrycznych harmonogramu, dzięki czemu instalator może rozpocząć programowanie od pierwotnego stanu zerowego. Sterownik daje możliwość podłączenia okablowania przez przepust kanału kablowego ½, ¾ i 1, co pozwala na profesjonalną instalację. Sterownik posiada przycisk kasowania służący do jego zerowania w przypadku zawieszenia się mikrokontrolera w wyniku skoków napięcia lub częstych przerw w zasilaniu. Funkcjonalność sterownika można rozszerzyć do wersji inteligentnej, zgodnej ze standardem EPA WaterSense, bez konieczności wymiany obudowy czy odłączania modułów stacyjnych. Akcesoria zalecane do wykorzystania z tym sterownikiem: Przewodowe czujniki deszczu serii RSD Bezprzewodowe czujniki deszczu serii WR2 Bezprzewodowy system zdalnego utrzymania zieleni LIMR (dostępny tylko w USA i Kanadzie) Wszystkie rotory, zawory, dysze, produkty zraszające i kroplujące marki Rain Bird Sterownik jest produkowany przez firmę Rain Bird Corporation w kraju członkowskim NAFTA. Rain Bird International, Inc West Sierra Madre Avenue Azusa, CA USA Tel: (626) Faks: (626) Rain Bird Europe SNC 900, rue Ampère, B.P Aix en Provence Cedex 3 FRANCE Tel: (33) Faks: (33) Inteligentne wykorzystanie wodytm Zarejestrowany znak towarowy Rain Bird Corporation 2012 Rain Bird Corporation 15OC D50016EO

9 sterowniki STEROWNIK ESP-LXME RAIN BIRD Możliwość współpracy z systemem centralnego sterowania IQ poprzez rozbudowę o moduł komunikacji Ulepszony sterownik ESP-LXME Enhanced umożliwia opcjonalne analizę przepływu i zarządzanie nawadnianiem. Modularna budowa zapewnia nieporównywalną wielofunkcyjność i umożliwia obsługę od 8 do 48 sekcji. Moduły sekcyjne są dostępne w wersjach obsługujących 4, 8 i 12 sekcji. Interfejs użytkownika charakteryzujący się wyjątkową łatwością programowania. WŁAŚCIWOŚCI STEROWNIKA - Duży wyświetlacz LCD oraz ławy w nawigacji interfejs użytkownika wykorzystujący przyciski wielofunkcyjne. - Wejście czujnika pogody sprzężone z przełącznikiem umożliwiającym jego wyłączenie. - Układ uruchamiania zaworu głównego/ pompy. - Możliwość wyboru przez użytkownika jednego z 6 języków. - Nieulotna pamięć programu (o trwałości zapisu wynoszącej 100 lat). - Standardowe zabezpieczenie przed przepięciami do 10kV. - Możliwość wyjęcia przedniego panelu i przeprowadzenia programowania na zasilaniu bateryjnym. FUNKCJE PROGRAMOWALNE - Funkcja SimulStations umożliwiająca zaprogramowanie do 5 sekcji w taki sposób, aby mogły one pracować jednocześnie. - Funkcja cyklu i nasiąkania Cycle+Soak dla każdej sekcji. - Opóźnienie nawadniania w wyniku wystąpienia deszczu. - Wyłączenie nawadniania w dowolnym dniu kalendarzowym. - Możliwość zaprogramowania opóźnienia poszczególnych sekcji. - Możliwość zaprogramowania zaworu głównego w taki sposób, aby domyślnie pozostawał w pozycji otwartej lub zamkniętej. - Możliwość zaprogramowania czujnika pogody w celu niedopuszczenia do lub wstrzymania nawadniania. - Sterowanie czasowe sekcjami w zakresie: 0 minut do 12 godzin. - Opóźnienie pomiędzy stacjami: od 1 sekundy do 9 godzin. - Funkcja dostosowywania czasu trwania nawadniania zależnie pory roku, w zakresie od 0% do 300% (przy maksymalnym czasie pracy danej sekcji wynoszącym 16 godzin). - Cztery niezależne programy (ABCD). - Możliwość równoległego wykonywania programów ABCD. - Osiem czasów uruchomienia dla jednego programu. - Programowanie cykli dziennych, obejmujące wybrane dni tygodnia, dni nieparzyste, dni nieparzyste z wyłączeniem 31 dnia miesiąca, dni parzyste oraz daty powtarzające się cyklicznie. - Możliwość ręcznego sterowania sekcjami, program testowy. PARAMETRY - Wymiary (szerokość, wysokość, głębokość): 36,4 x 32,2 x 14,0 cm. - Wymagania odnośnie zasilania: 230 VAC ± 10%, 50Hz. - Wyjście: 26,5 VAC ± 10%, 1,9A. - Zasilanie awaryjne: litowa bateria pastylkowa służy do podtrzymywania czasu i daty, natomiast programy są przechowywane w pamięci nieulotnej. - Możliwość obsługi wielu zaworów: obsługa maksymalnie pięciu elektrozaworów o parametrach 24 VAC i 7VA z uwzględnieniem zaworu głównego. Na sekcję może przypadać do dwóch elektrozaworów. Moduły sekcyjne ESP-LXME Sterownik ESP-LXME w wersji podstawowej może obsłużyć 8 lub 12 sekcji, przy czym jest on wyposażony w 3 złącza rozszerzające, w których można zainstalować moduły sekcyjne obsługujące 4, 8 lub 12 sekcji. W konsekwencji sterownik może obsługiwać do 48 sekcji. Moduły można instalować i usuwać podczas pracy urządzenia, w związku z czym czynności takie nie wymagają wyłączania zasilania. Dynamiczne przypisywanie numerów poszczególnym sekcjom pozwala uniknąć przerw w numeracji, które mogą wystąpić w sterownikach modularnych w przypadku pominięcia złączy służących do instalacji modułów, a także w wyniku instalacji w jednym sterowniku modułów przeznaczonych do obsługi różnej liczby sekcji. MODELE ESP8LXME: Wersja podstawowa obsługująca 8 sekcji. ESP12LXME: Wersja podstawowa obsługująca 12 sekcji. FSM-LXME: Flow Smart Module MODELE ESPLXMSM4: Moduł obsługujący 4 sekcji. ESPLXMSM8: Moduł obsługujący 8 sekcji. ESPLXMSM12: Moduł obsługujący 12 sekcji.

10 sterowniki strona 1/2 STEROWNIK ESP-RZX RAIN BIRD Sterownik ESP-RZX Sterowniki z serii ESP-RZX Popularna seria sterowników Rain Bird ESP została rozszerzona o sterownik nawadniania przeznaczony dla wykonawców do zastosowań domowych i prostych zastosowań komercyjnych. Sterownik ESP-RZX oferuje strefową konfigurację, która jest łatwiejsza do zrozumienia przez nieprzeszkolonych użytkowników. Dostępne są modele z ustaloną liczbą 4, 6 i 8 stacji. Zastosowania Sterownik ESP-RZX zapewnia elastyczne funkcje planowania, dzięki czemu jest idealny do wielu różnych zastosowań, włącznie z domowymi i prostymi komercyjnymi systemami nawadniania. Łatwość obsługi Sterownik ESP-RZX został zaprojektowany pod kątem łatwości obsługi. Planowanie oparte na strefach umożliwia niezależne zaplanowanie działania każdego zaworu, co oznacza, że nie trzeba już tłumaczyć użytkownikom programów. Duży ekran LCD przedstawia wszystkie ustawienia dla każdej strefy jednocześnie. Oparty na prostej grafice interfejs użytkownika jest łatwo zrozumiały i w wygodny sposób przedstawia wszystkie funkcje sterownika. Łatwość instalacji Sterownik ESP-RZX wymaga tylko dwóch śrub mocujących. Prowadnica dla przewodów ½ (1,3 cm) lub ¾ (1,9 cm) umożliwia profesjonalną instalację okablowania w szafce. Sprzęt sterownika Plastikowa obudowa do montażu ściennego Obsługa 4, 6 lub 8 stacji 2 baterie AAA podtrzymujące godzinę i datę (w zestawie) Funkcje sterownika Duży ekran LCD z łatwym w nawigacji interfejsem użytkownika Wejście czujnika pogody z możliwością zmiany przez oprogramowanie Układ uruchamiania zaworu głównego/ pompy Nieulotna (100 lat) pamięć programów Programowanie przy zasilaniu z baterii Funkcje planowania Planowanie oparte na strefach umożliwia przypisanie niezależnych harmonogramów do każdej strefy. (Czas działania, godzinę rozpoczęcia i dni nawadniania można dostosować według strefy) Funkcja Contractor Rapid Programming automatycznie kopiuje godzinę rozpoczęcia i dni nawadniania ze strefy 1 do wszystkich pozostałych stref podczas początkowej konfiguracji 6 niezależnych godzin rozpoczęcia na strefę 4 opcje dni nawadniania według strefy: niestandardowe dni tygodnia, dni nieparzyste, dni parzyste, cyklicznie (co 1-14 dni) Ręczne nawadnianie JEDNEJ lub WSZYSTKICH stref na żądanie Funkcje zaawansowane Elektroniczny wyłącznik układu diagnostycznego Funkcje Contractor Rapid Programming i kopiowania poprzedniej strefy w celu szybszej konfiguracji początkowej Zapisywanie/przywracanie ustawień Contractor DefaultTM Pomijanie czujnika pogody Pomijanie czujnika pogody według strefy Model wewnętrzny Model zewnętrzny Specyfikacje działania Synchronizacja stacji: min Regulacja sezonowa: -90% do +100% Niezależne harmonogramy dla stref 6 godziny rozpoczęcia na strefę Cykle dni programów obejmujące niestandardowe dni tygodnia, daty nieparzyste, parzyste i cykliczne Ręczne włączanie JEDNEJ stacji Ręczne włączanie WSZYSTKICH stacji Symbole modeli Modele wewnętrzne ESP-RZX RZX4i-230V Indoor 4 STA ESP-RZX 230 V RZX6i-230V Indoor 6 STA ESP-RZX 230 V RZX8i-230V Indoor 8 STA ESP-RZX 230 V Modele zewnętrzne ESP-RZX RZX4-230V Outdoor 4 STA ESP-RZX 230 V RZX6-230V Outdoor 6 STA ESP-RZX 230 V RZX8-230V Outdoor 8 STA ESP-RZX 230 V

11 sterowniki strona 2/2 STEROWNIK ESP-RZX RAIN BIRD Specyfikacje elektryczne Wymagane wejście: 230 VAC ± 10%, 50 Hz Wyjście: 24 VAC 650 ma Zasilanie awaryjne: 2 baterie AAA podtrzymujące godzinę i datę; pamięć nieulotna podtrzymująca programy Certyfikaty CE Wymiary Szerokość: 16,9 cm Wysokość: 15,0 cm Głębokość: 3,9 cm Specyfikacje Sterownik ESP-RZX typu hybrydowego łączy układy elektromechaniczne i mikroelektroniczne, które umożliwiają pracę w pełni automatyczną lub ręczną. Sterownik jest umieszczony w plastikowej obudowie do montażu ściennego Sterownik ma ustaloną możliwość obsługi 4, 6 lub 8 stacji w zależności od modelu. Wszystkie stacje mogą niezależnie działać zgodnie z czujnikiem pogody lub ignorować go. Synchronizację stacji można ustawić w zakresie od 0 do 199 minut względem godziny rozpoczęcia. Sterownik oferuje funkcję regulacji sezonowej, która dostosowuje czas działania dla wszystkich stref w zakresie od -90% do 100% z krokiem 10%. Sterownik obsługuje niezależne harmonogramy stref, które mogą mieć odmienne godziny rozpoczęcia, cykle dni nawadniania i czas działania strefy. Dla każdej strefy można ustawić niezależnie do 6 godzin rozpoczęcia. Dostępne cycle dni: niestandardowe dni tygodnia, dni nieparzyste, dni parzyste, 1-14 dni (cyklicznie). Sterownik jest wyposażony w ekran LCD, który umożliwia wyświetlanie zaplanowanych dni nawadniania, godzin rozpoczęcia i czasu działania dla każdej strefy na tym samym ekranie. Sterownik jest wyposażony w elektroniczny wyłącznik układu diagnostycznego, który wykrywa przeciążenie elektryczne lub zwarcie stacji, a następnie pomija stację i kontynuuje obsługę pozostałych stacji. Sterownik ma 365-dniowy kalendarz z zasilaniem awaryjnym chroniącym przed przerwami w zasilaniu. Do zasilania awaryjnego stosowane są dwie baterie AAA (w zestawie) wymieniane przez użytkownika. Sterownik zapewnia użytkownikowi możliwość pomijania czujnika pogody dla WSZYSTKICH stacji lub poszczególnych stacji niezależnie. Sterownik umożliwia sekwencyjne nawadnianie WSZYSTKICH stref lub jednej strefy jednocześnie po uruchomieniu ręcznym; urządzenie ignoruje status czujnika pogody (jeśli jest podłączony) i ponownie go włącza po zakończeniu nawadniania ręcznego. Sterownik umożliwia użytkownikowi kopiowanie programu z poprzedniej strefy, aby zapewnić szybsze i bardziej niezawodne programowanie. Sterownik automatycznie kopiuje godziny rozpoczęcia i dni nawadniania ze strefy 1 do wszystkich pozostałych stref sterownika po pierwszym uruchomieniu, aby przyspieszyć początkową konfigurację sterownika. Sterownik jest wyposażony w mechanizm wskazujący brak zasilania prądem przemiennym (w przypadku pracy na bateriach). Sterownik jest zgodny z urządzeniem Rain Bird LIMR (Landscape Irrigation Management Remote) oraz zapewnia mechanizm komunikacji z przyszłymi akcesoriami rozszerzeń. Sterownik zapewnia monterowi możliwość zapisania harmonogramu nawadniania w pamięci nielotnej, aby ułatwić jego późniejsze przywołanie w przypadku dokonania niepożądanych zmian harmonogramu. Sterownik zapewnia monterowi możliwość przywrócenia fabrycznego stanu harmonogramu w celu rozpoczęcia programowania od zera. Sterownik zapewnia możliwość okablowania sterownika przy użyciu przewodów ½ (1,3 cm) lub ¾ (1,9 cm) w celu bardziej profesjonalnej instalacji. Sterownik został wyprodukowany przez firmę Rain Bird Corporation w kraju członkowskim strefy NAFTA.

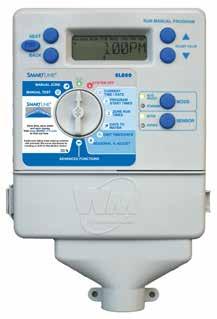

12 sterowniki strona 1/2 STEROWNIK SMARTLINE SL800 WEATHERMATIC 1. MODUŁOWY Model 4-sekcyjny z możliwością rozbudowy do 8 sekcji za pomocą dwusekcyjnych modułów SLM2 MODUŁ SLM2 4. WBUDOWANY ZEGAR, KALENDARZ ORAZ KOŚĆ PAMIĘCI Nie wymaga montowania baterii: wbudowana kość pamięci przechowuje ustawienia czasu, daty oraz programu nawet podczas przerw w dostawach prądu 5. POMINIĘCIE CZASU / DATY/ DNIA 2. RĘCZNY TEST, USTAWIENIA W SEKUNDACH Testując sekcje można ustawić ich czas od 10 sekund do 10 minut w odstępach 10 sekundowych Dostosuj się do lokalnych ograniczeń zużycia wody. Zrezygnuj z nawadniania terenu w południe (podczas gorących dni), a także w dniu pielęgnacji trawnika oraz z okazji świąt. 3. NAWADNIANIE W ODNIESIENIU DO AKTUALNYCH WARUNKÓW POGODOWYCH PRZY WYKORZYSTANIU MONITORA POGODOWEGO. Sterownik Smartline to tak naprawdę dwa sterowniki w jednej obudowie. Pracują w trybie standard lub w trybie zaawansowanym Auto Adjust współpracując z monitorem pogodowym SLW (wykorzystują wówczas odczyty monitora SLW do najkorzystniejszego nawadniania zieleni) SLW NIE DOPUSZCZA DO MARNOTRAWIENIA WODY Eliminuje marnotrawstwo wody poprzez ustawienie maksymalnego czasu nawadniania i minimalnego czasu jej wchłaniania 8. USTAWIENIA DLA ZAWORU GŁÓWNEGO / POMPY Utrzymuje kontrolę nad urządzeniami hydraulicznymi programując opóźnienia pomiędzy otwarciem zaworów sekcyjnych oraz właściwą pracę zaworu głównego w stosunku do pompy oraz zaworów sekcyjnych 9. POWRÓT DO USTAWIEŃ PIERWOTNYCH Umożliwia instalatorowi na powrót odstawień pierwotnych, w przypadku rozregulowania sterownika przez użytkownika. 6. SEZONOWA REGULACJA PROCENTOWA Możliwość miesięcznej autoregulacji % budżetu wodnego w celu dostosowania czasu nawadniania do zmian sezonowych 10. WBUDOWANE URZĄDZENIE POMIAROWE Wyświetla informacje o każdej sekcji w celu szybkiego usunięcia usterek oraz zaplanowania serwisu. 11. WBUDOWANY LOKATOR ELEKTROZAWORÓW Szybko odnajduje ukryty elektrozawór w terenie. Podczas tej operacji występuje efekt dźwiękowy w postaci głośnego stukania spowodowanego uderzeniami wzbudnika o określonej częstotliwości

13 sterowniki strona 2/2 STEROWNIK SMARTLINE SL800 WEATHERMATIC WŁAŚCIWOŚCI NOWOŚĆ Moduł SLM2 TRYB AUTO ADJUST - Wykorzystuje położenie geograficzne do określenia wartości promieniowania słonecznego. - Umożliwia wybór zraszaczy sekcyjnych wg typu (Spray, Rotor, Drip, Bubbler) oraz określonej dawki opadu lub specjalnej dawki opadu. - Przypisuje do danej sekcji rodzaj roślinności (Cool Turf, Warm Turf, Shrubs, Annuals, Trees, Native) z ich wymaganiami lub wymagania dla roślin specjalnych (10-300%). - Umożliwia wybór właściwego rodzaju ziemii 0 (Clay, Sand, Loam), spadku terenu (1-25 ) w celu automatycznego dostosowania nawadniania / wchłaniania, aby ograniczyć zużycie wody. - Regulacja More / Less (-50% do + 50%) umożliwia dostrojenie długości czasów nawadniania ze względu na cień, wiatr lub niedoskonałości zraszaczy. - Sterownik wewnętrzny - Czterosekcyjny model z możliwością rozszerzenia do 8 sekcji za pomocą modułu 2 sekcyjnego SLM2 - Zewnętrzny transformator - Moduły sekcyjne mogą być wymieniane bez konieczności kasowania ustawień,czy wyłączania sterownika - Podświetlany wyświetlacz oraz drzwiczki obudowy - Praca w dwóch trybach: Tryb Standard wykorzystuje ustawienia użytkownika. Tryb Auto Adjust wykorzystuje działanie monitora pogodowego SLW, który na podstawie odczytu pogody kalkuluje proces nawadniania dla każdej sekcji. - Przycisk aktywacji lub dezaktywacji czujnika deszczu / mrozu wyposażony jest w trójkolorową diodę świecącą (kolor czerwony oznacza, że nawadnianie nie może się odbyć; kolor pomarańczowy - 48 godzinne zawieszenie nawadniania do momentu, w którym czujnik deszczu umożliwi rozpoczęcie nawadniania; kolor zielony - oznacza normalną pracę sterownika). - Wyposażony w 4 programy: A, B, C oraz program D przeznaczony do mikronawadniania - Osiem różnych czasów startu ułatwia zazębianie się programów. - Sterownik przechowuje wprowadzone dane w przypadku brak dopływu prądu. - Siedmiodniowe, kalendarzowe lub przemienne cykle nawadniania, niezależne od programu. - Opcja pomijania nawadniania w określone godziny dnia, dni tygodnia oraz do 7 dni kalendarzowych. - Regulacja sezonowa od 10% do 300% - Elastyczny czas nawadniania sekcji (od 1min. do 9,55h). Uruchamianie systemu, podczas testu, w sposób ręczny: - Wartość czasu dla testu wynosi od 10 sekund do 10 minut dla każdej sekcji. - Ręczne otwieranie pojedynczej sekcji w zakresie od 1 min do 9 godz. i 55 min. - Uruchamianie testu za pomocą przycisku umiejscowionego na panelu sterowania OPCJE - SLM2- moduł 2 sekcyjny - SLW - monitory pogodowe - SLRC oraz Sidekick piloty zdalnego sterowania Wyłącznik deszczowy DANE ELEKTRYCZNE - Wejście: 230VAC/50Hz - Wyjście: 28VAC, 720mA maximum - Bezpiecznik: 1 A - Atesty: CE, UL WYMIARY 17,8 cm x 19,7 cm x 4,4 cm (szer. x wys. x gr.) FUNKCJE DODATKOWE - Umożliwia przegląd wszystkich usterek, włączając wykrycie sekcji otwartej oraz zwartej - Diagnostyka napięcia transformatora oraz natężenia cewki elektromagnetycznej każdego z elektrozaworów systemu - Wbudowany lokator elektrozaworów umożliwia odnalezienie ukrytego w terenie elektrozaworu dzięki emitowaniu dźwięków o określonej częstotliwości - Przegląd ustawień pokazuje informacje dotyczące zakumulowanego deficytu wodnego sekcji oraz długości czasu nawadniania tej sekcji - Przegląd ustawień pokazuje informacje dotyczące maksymalnego czasu nawadniania i minimalnego czasu wchłaniania zużytego podczas pracy sterownika w trybie Auto Adjust - Przegląd ustawień pokazuje rozkład temperatur (wysoka / niska) dla ostatnich pięciu dni - Przegląd ustawień pokazuje całkowitą długość czasów startów dla jednej sekcji od momentu ostatniego kasowania ustawień - Przegląd ustawień umożliwia skasowanie deficytów wodnych dla wszystkich sekcji - Przerwa w nawadnianiu ze względu na deszcz może być ustawiona w zakresie od 1 do 7 dni ( po okresie tym nawadnianie rozpocznie się automatycznie) - Monitor pogodowy SLW umożliwia rozszerzenie zakresu przerw w nawadnianiu ze względu na deszcz od 0-99 godzin. - Cykle nawadniania / wchłaniania umożliwiają ustawienie maksymalnego czasu nawadniania i minimalnego czasu wchłaniania dla danego programu jedynie w trybie Standard - Opóźnienie pomiędzy otwarciem sekcji możliwe do ustawienia w zakresie od 1 min do 3 godzin aby dostosować wzajemne zamknięcie się / otwarcie zaworów oraz napełnienie sieci wodnej - Opóźnienie otwarcia pomiędzy zaworami sekcyjnym/głównym (Wcześniejsze otwarcie i późniejsze zamknięcie zaworu głównego). Opóźnienie włączenia zaworów ON DELAY od 0 sekund do 1 minuty w odstępach jednosekundowych, oraz opóźnienie wyłączenia zaworów OFF DELAY od 0 sekund do 3 minut w odstępach jednosekundowych. - Możliwość odcięcia nawadniania sekcji poprzez programowanie pracy zaworu głównego / pompy. - Posiada funkcję usunięcia ustawień programu indywidualnego - Posiada funkcję usunięcia ustawień wszystkich programów - Posiada funkcję przywracania zapisanych ustawień

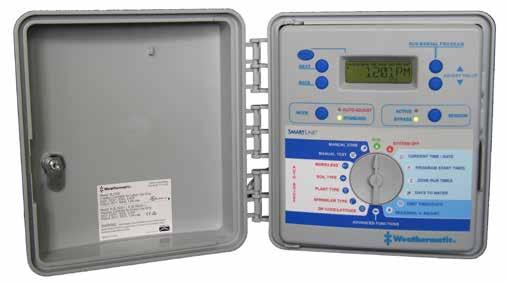

14 sterowniki strona 1/2 STEROWNIK SMARTLINE SL1600 WEATHERMATIC 1. MODUŁOWY Model 4-sekcyjny z możliwością rozbudowy do 16 sekcji za pomocą czterosekcyjnych modułów SLM4. Model 16-sekcyjny z możliwością rozbudowy do 24 sekcji za pomocą modułu SLM12. SLM4 8. PODŚWIETLANY WYŚWIETLACZ CIEKŁOKRYSTALICZNY Nie wymaga dodatkowego oświetlenia podczas odczytu w miejscach takich, jak garaż, czy piwnica. 2. RĘCZNY TEST, USTAWIENIA W SEKUNDACH Testując sekcje można ustawić ich czas od 10 sekund do 10 minut w odstępach 10 sekundowych 9. PROGRAMOWANIE PRZY POMOCY POKRĘTŁA REGULACYJNEGO Dzięki tej właściwości instalatorzy mogą zaprogramować sterownik Smartline w kilka minut. Ponadto, przenośny panel przedni sterownika Smartline umożliwia na programowanie danych w terenie. 3. NAWADNIANIE W ODNIESIENIU DO AKTUALNYCH WARUNKÓW POGODOWYCH PRZY WYKORZYSTANIU MONITORA POGODOWEGO Sterownik Smartline to tak naprawdę dwa sterowniki w jednej obudowie. Pracują w trybie Standard lub w trybie zaawansowanym Auto Adjust, współpracując z monitorem pogodowym SLW (wykorzystują wówczas odczyty monitora SLW do najkorzystniejszego nawadniania zieleni) SLW POMINIĘCIE CZASU / DATY/ DNIA Dostosuj się do lokalnych ograniczeń zużycia wody. Zrezygnuj z nawadniania terenu w południe (podczas gorących dni), a także w dniu pielęgnacji trawnika oraz z okazji świąt. 11. SEZONOWA REGULACJA PROCENTOWA Możliwość miesięcznej autoregulacji % budżetu wodnego w celu dostosowania czasu nawadniania do zmian sezonowych 4. WBUDOWANY LOKATOR ELEKTROZAWORÓW 5. WBUDOWANE URZĄDZENIE POMIAROWE 6. USTAWIENIA DLA ZAWORU GŁÓWNEGO / POMPY 7. NIE DOPUSZCZA DO MARNOTRAWIENIA WODY Szybko odnajduje ukryty elektrozawór w terenie. Podczas tej operacji występuje efekt dźwiękowy w postaci głośnego stukania spowodowanego uderzeniami wzbudnika o określonej częstotliwości Wyświetla informacje o każdej sekcji w celu szybkiego usunięcia usterek oraz zaplanowania serwisu. Utrzymuje kontrolę nad urządzeniami hydraulicznymi programując opóźnienia pomiędzy otwarciem zaworów sekcyjnych oraz właściwą pracę zaworu głównego w stosunku do pompy oraz zaworów sekcyjnych Eliminuje marnotrawstwo wody poprzez ustawienie maksymalnego czasu nawadniania i minimalnego czasu jej wchłaniania

15 sterowniki strona 2/2 STEROWNIK SMARTLINE SL1600 WEATHERMATIC Moduł SLM4 Moduł SLM12 WŁAŚCIWOŚCI - Sterownik zewnętrzny - Moduły sekcyjne mogą być wymieniane bez konieczności kasowania ustawień,czy wyłaczania sterownika - Podświetlany wyświetlacz - Praca w dwóch trybach: Tryb Standard wykorzystuje ustawienia użytkownika. Tryb Auto Adjust wykorzystuje działanie monitora pogodowego SLW, który na podstawie odczytu pogody kalkuluje proces nawadniania dla każdej sekcji. - Przycisk aktywacji lub dezaktywacji czujnika deszczu / mrozu wyposażony jest w trójkolorową diodę świecącą (kolor czerwony oznacza, że nawadnianie nie może się odbyć; kolor pomarańczowy - 48 godzinne zawieszenie nawadniania do momentu, w którym czujnik deszczu umożliwi rozpoczęcie nawadniania; kolor zielony - oznacza normalną pracę sterownika). - Wyposażony w 4 programy: A, B, C oraz D przeznaczony do mikronawadniania - Osiem różnych czasów startu ułatwia zazębianie się programów. - Sterownik przechowuje wprowadzone dane w przypadku braku prądu. - 7-dniowe, kalendarzowe lub przemienne cykle nawadniania, niezależne od programu. - Opcja pomijania nawadniania w określone godziny dnia, dni tygodnia oraz do 7 dni kalendarzowych. - Regulacja sezonowa od 10% do 300% - Elastyczny czas nawadniania sekcji (od 1min. do 9,55h). FUNKCJE DODATKOWE - Możliwość odcięcia nawadnia sekcji poprzez programowanie pracy zaworu głównego / pompy. - Funkcja kasowania umożliwia usunięcie wszystkich ustawień programu. - Przegląd ustawień pokazuje informacje dotyczące zakumulowanego deficytu wodnego sekcji oraz długości czasu nawadniania tej sekcji. - Przegląd ustawień umożliwia skasowanie deficytów wodnych dla wszystkich sekcji. - Przegląd ustawień pokazuje rozkład temperatur (wysoka / niska) dla ostatnich pięciu dni. - Przegląd ustawień pokazuje całkowitą długość czasów startu dla jednej sekcji od momentu ostatniego kasowania ustawień. TRYB AUTO ADJUST - Wykorzystuje położenie geograficzne do określenia wartości promieniowania słonecznego. - Umożliwia wybór zraszaczy sekcyjnych wg typu (Spray, Rotor, Drip, Bubbler) oraz określonej dawki opadu lub specjalnej dawki opadu. - Przypisuje do danej sekcji rodzaj roślinności (Cool Turf, Warm Turf, Shrubs, Annuals, Trees, Native) z ich wymaganiami lub wymagania dla roślin specjalnych (10-300%). - Umożliwia wybór właściwego rodzaju ziemii 0 (Clay, Sand, Loam), spadku terenu (1-25 ) w celu automatycznego dostosowania nawadniania / wchłaniania, aby ograniczyć zużycie wody. - Regulacja More / Less (-50% do + 50%) umożliwia dostrojenie długości czasów nawadniania ze względu na cień, wiatr lub niedoskonałości zraszaczy. MODELE SL1600 i Sl1624 SL1600 (4 sekcyjny model z możliwością rozbudowy do 16 sekcji) SL1620 ( model 20 sekcyjny) SL1624 ( model 24 sekcyjny) DANE ELEKTRYCZNE - Wejście: 230 VAC, 50 Hz - Wyjście: 28 Volt VAC, 1.2 A - Bateria: 9 Volt, alkaliczna - Atesty: CE, UL WYMIARY 24,1 cm x 25,4 cm x 10,5 c (szer. x wys. x gr.) MODEL SL4800 SL4800 (12 sekcyjny model z możliwością rozbudowy do 48 sekcji) DANE ELEKTRYCZNE - Wejście: 230 VAC, 50 Hz - Wyjście: 28 Volt VAC, 1.2 A - Bateria: 9 Volt, alkaliczna - Atesty: CE, UL WYMIARY 38,1 cm x 41,9 cm x 13,8 c (szer. x wys. x gr.)

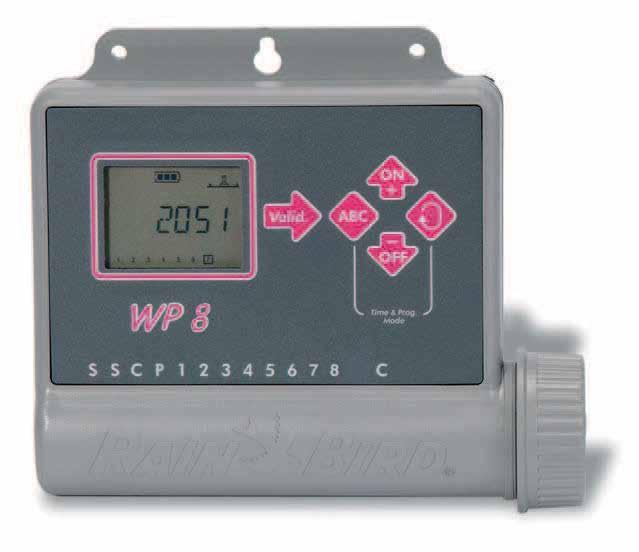

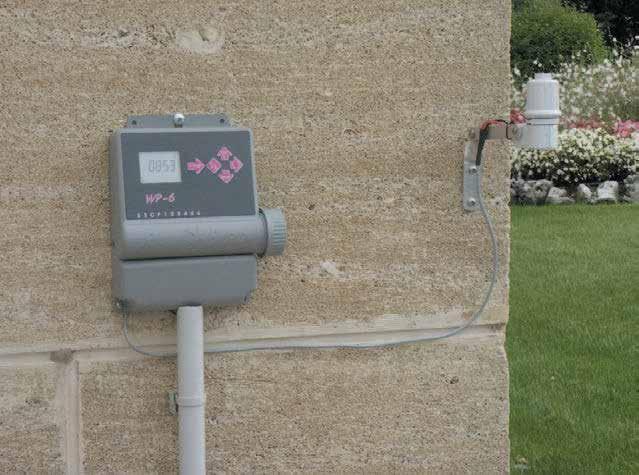

16 sterowniki bateryjne SERIA WP: WP-2, WP-4, WP-6, WP-8 RAIN BIRD Elektroniczne sterowniki zasilane bateriami wielostacyjna linia zasilana bateriami ZASTOSOWANIE Sterownik WP jest przeznaczony do automatyzacji nawadniania w miejscach, gdzie zasilanie energią elektryczną jest niedostępne. Jego niewielkie wymiary oraz wodoodporna obudowa pozwalają na instalację zarówno na zewnątrz, jak i wewnątrz budynku lub też bezpośrednio w skrzynkach zaworowych. Intuicyjne, przyjazne dla użytkownika programowanie oraz liczne funkcje tego sterownika sprawiają, że jest to idealne rozwiązanie dla ogrodów prywatnych i terenów zieleni miejskiej. WŁAŚCIWOŚCI bateriach alkalicznych 9V, np. Varta typ 6AM6 (norma międzynarodowa) lub 6LR6I (norma europejska). Zestaw nie zawiera baterii. Klasa ochrony IP68: wodoodporny w 100% i w pełni wodoszczelny. Przeznaczony do pracy w trudnych warunkach. lub bezpośrednio w skrzynkach zaworowych. Duży czytelny wyświetlacz LCD ze zrozumiałymi ikonami programowania. konieczności jej wymiany. nawadniania w zakresie 0-200% w przedziałach 10% dla obu programów. zaprogramowane stacje) dla sprawdzenia funkcjonowania systemu. Czujnik opadu natychmiast wstrzymuje nawadnianie w przypadku opadu deszczu. określoną ilość czasu (1 do 15 dni) z opcją automatycznego przywrócenia pracy systemu. w przypadku systemu TBOS TM. uniwersalną kontrolę procesu nawadniania. DANE TECHNICZNE Liczba programów: 3 całkowicie niezależne programy. Do 8 czasów startowych na program na dzień. Harmonogram programowania: 7 dni w tygodniu. Liczba stacji: 2, 4, 6 lub 8. Odmierzanie czasu stacji: 1 minuta do 12 godz. w przedziałach 1-minutowych. Temperatura robocza: -20 do 70 C ELEKTRYCZNE DANE TECHNICZNE Zasilane 2 bateriami alkalicznymi 9V. Kompatybilny ze wszystkimi zaworami Rain Bird wyposażonymi w bateryjną cewkę magnetyczną Rain Bird. Pojemność stacji: cewka magnetyczna Rain Bird na stację plus zawór główny wyposażony w bateryjną cewkę magnetyczną. Maksymalna odległość połączenia między sterownikiem a cewką magnetyczną przy pomocy przewodu o wymiarach 1,5 mm 2 : 30 m. Można łączyć bezpośrednio z czujnikiem opadu RSD-BEx. WYMIARY Wysokość: 18,3 cm Szerokość: 15,6 cm Głębokość: 5,6 mm MODELE WP 2: 2 stacje WP 4: 4 stacje WP 6: 6 stacji WP 8: 8 stacji Czujnik opadu RSD-BEx

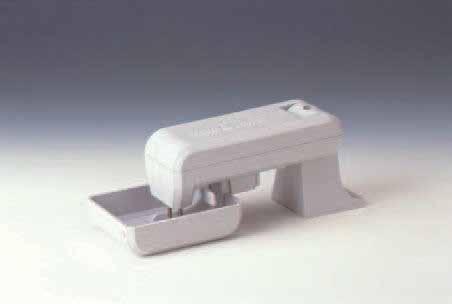

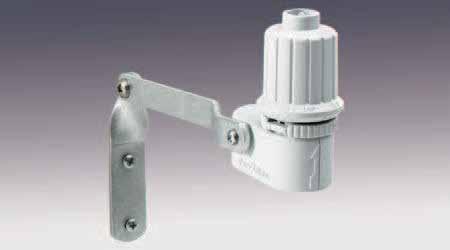

17 czujniki deszczu RSD-BEX Czujnik opadu RAIN BIRD ZASTOSOWANIA Czujnik opadu RSD jest urządzeniem odpowiednim dla zastosowań w instalacjach w ogródkach przydomowych i na terenach komercyjnych. Oszczędza wodę i przedłuża żywotność systemu nawadniającego poprzez automatyczny pomiar opadu i zatrzymywanie pracy systemu w warunkach deszczowej pogody. WŁAŚCIWOŚCI VAC oraz systemem TBOS TM wyposażonymi w interfejs czujnika deszczu TBOS TM. szybkie i proste ustawianie poprzez obrót pokrętła. w kontrolowaniu czasu przesychania. na promienie UV polimeru chroni elementy. rozciągające się w pełni na 15,2 cm. przedłużacz o długości 7,6 m zapewnia łatwe połączenie ze sterownikami nawodnienia. DANE TECHNICZNE Nie zalecany do użytku z przewodami lub urządzeniami pod wysokim napięciem. Wskazania wyłącznika elektrycznego: 3A 125/250 VAC Pojemność elektryczna: odpowiedni do stosowania z maks. trzema elektrozaworami 24 VAC, 7 VA na stację plus jeden zawór główny. Zawiera przedłużacz liniowy (2 0,5 mm 2 ) o dł. 7,6 m. WYMIARY Długość: 16,5 cm Wysokość: 13,7 cm MODEL RSD-BEX RAIN CHECK RAIN BIRD Urządzenie automatycznie wyłączające system w przypadku opadu deszczu ZASTOSOWANIA RAIN CHECK TM jest niezbędnym elementem wszystkich systemów automatycznego nawadniania zainstalowanych w ogródkach przydomowych. Mierzy ilość opadu atmosferycznego i automatycznie kasuje ustawienia sterownika zapobiegając zbędnym cyklom nawadniania. WŁAŚCIWOŚCI VAC. automatycznie przerywa cykl nawadniania, gdy opad przekroczy ustaloną wysokość. Automatycznie powraca do normalnego nawadniania. wilgoć glebowa uruchamiając nawadnianie, jeśli zajdzie taka potrzeba. podstawą do mocowania. zdjąć do wyczyszczenia. nierdzewnej oferuje elastyczność przerywania nawadniania przy zaledwie 3,2 mm opadu lub gdy osiągnie on lub przekroczy 12,6 mm. DANE TECHNICZNE Jedno urządzenie RAIN CHECK TM na sterownik WYMIARY Długość: 20,3 cm; Wysokość: 10,2 cm; Szerokość: 6,4 cm MODEL RAIN CHECK

18 stacje pogodowe PRZEWODOWA STACJA POGODOWA SLW1 WEATHERMATIC Stacja pogodowa SLW1 została zaprojektowana do wieloletniej pracy bez koniczności serwisowania. Nie wymaga instalacji baterii - zasilanie doprowadzane jest bezpośrednio ze sterownika. Najbardziej ekonomiczne rozwiązanie dla małych systemów Korzyści: Wbudowany czujnik deszczu oraz zamarzania. Wielkość opadu wyłączająca system regulowana w zakresie od 3 mm do 25 mm Zabezpieczenie przed zamarzaniem włączane poniżej 3 C Białe osłony przeciwsłoneczne chronią czujnik przed bezpośednim światłem słonecznym, pozwalają na swobodny przepływ powietrza. Urządzenie może być zamontowane na stronie słonecznej, zacienionej oraz na krawędzi rynny. Współpracuje ze wszystkim sterownikami serii SmartLine. Maksymalna odległość od sterownika to 60 m. BEZPRZEWODOWA STACJA POGODOWA SLW15 WEATHERMATIC Wymiary: 14,6 cm * 9,5 cm Ramię montażowe 12,7 cm Zasilanie: 2 akumulatory AAA Korzyści: Elektroniczna transmisja danych służących do sterowania włączaniem systemu nawadniającego dla wszystkich sterowników serii SmartLine. Wielkość opadu wyłączająca system regulowana w zakresie od 3 mm do 25 mm Zabezpieczenie przed zamarzaniem włączane poniżej 3 C Białe osłony przeciwsłoneczne chronią czujnik przed bezpoednim światłem słonecznym, pozwalają na swobodny przepływ powietrza i eliminują konieczność regularnego serwisowania stacji pogodowej. Urządzenie może być zamontowane na stronie słonecznej, zacienionej oraz na krawędzi rynny. Maksymalna odległość od kontrolera to 182 m. Wymagane jest najnowsze oprogramowanie sterownika w wersji 1.08 lub wyższej Kontrolki wskazujące na stan baterii i status transmisji. Zdalna kontrola stanu baterii z konrolera SmartLine. Urządzenie używa dwukierunkowej komunikacji na częstotliwości 2,4 GHz, zapewniając lepszy zasięg i niezawodność.
