1 STUDIOPROJEKT ZBIGNIEW ZIELIŃSKI UL. SANDOMIERSKA 105, KIELCE STADIUM: PROJEKT BUDOWLANY BRANŻA: ELEKTRYCZNA TYTUŁ PROJEKTU: ROZBUDWA OŚWIETLENIA DROGOWEGO msc. HUTA STARA TEREN PLACU SZKOLNEGO ZE STACJI TRANSF. 749 HUTA STARA ADRES BUDOWY: HUTA STARA dz. 80/1 GM. BIELINY INWESTOR: GMINA BIELINY Partyzantów Bieliny Autorzy opracowania Imię i nazwisko Nr uprawnień Data Podpis Opracował: - Projektował: Andrzej Zieliński KL 196/ Sprawdził: Zbigniew Zieliński KL 387/ Adnotacje : Wszelkie prawa zastrzeżone: kopiowanie, powielanie i sprzedaż - wyłącznie za zgodą PROJEKTANTA

2 Spis zawartości projektu: 1. DANE WYJŚCIOWE DO PROJEKTOWANIA OPIS TECHNICZNY Przedmiot opracowania Zakres opracowania Opis stanu istniejącego Zasilanie Linia oświetleniowa Skrzynka oświetlenia drogowego SOM-3 (istniejąca) Ochrona przeciwporażeniowa Ochrona przepięciowa Uziomy Ochrona środowiska OBLICZENIA TECHNICZNE OPIS DO INFORMACJI BEZPIECZEŃSTWA I OCHRONY ZDROWIA ZESTAWIENIE MATERIAŁÓW Oświadczenia projektanta RYSUNKI Rysunek nr 1 Orientacja Rysunek nr 2 Plan linii oświetlenia Rysunek nr 3 Schemat linii oświetlenia 2

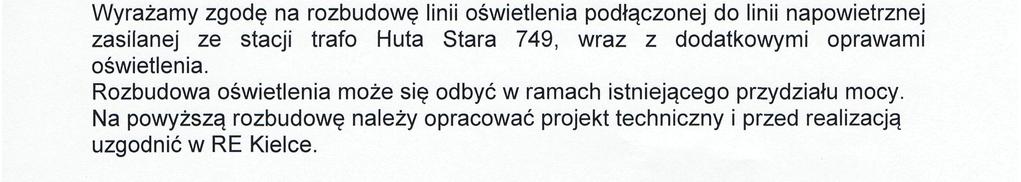

3 1. DANE WYJŚCIOWE DO PROJEKTOWANIA Podstawa opracowania projektu: a) Zlecenie Inwestora Gmina Bieliny b) Zgoda PGE Dystrybucja RE Kielce nr R2/RM/RP/404/11401/2014 z dnia na rozbudowie oświetlenia. c) Przepisy Budowy Urządzeń Energetycznych. d) Katalogi linii nn e) Polskie Normy. Normy i przepisy związane a) Norma PN-E :1998 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami roboczymi gołymi b) Norma SEP-E-001 Sieci elektroenergetyczne niskiego napięcia. Ochrona przeciwporażeniowa c) Norma SEP-E-003 Elektroenergetyczne linie napowietrzne. Projektowanie i budowa. Linie prądu przemiennego z przewodami pełnoizolowanymi oraz z przewodami niepełnoizolowanymi d) Norma PN-EN Oświetlenie dróg 3

4 4

5 5

6 6

7 Mapa ZUDP 7

8 2. OPIS TECHNICZNY 2.1. Przedmiot opracowania Przedmiotem opracowania jest projekt oświetlenia parkingu szkoły gminnej w msc. Huta Stara gm. Bieliny nr dz. ewid. 80/ Zakres opracowania Zakres prac projektowych obejmuje uzyskanie stosownych pozwoleń, opis techniczny sposobu zasilania, dobór opraw oświetleniowych, dobór przekroju kabla, sprawdzenie zabezpieczeń, ochrona przeciwporażeniowa Opis stanu istniejącego Na projektowanym parkingu szkolnym brak jest oświetlenia. Wzdłuż działki szkolnej przebiega droga na której istnieje sieć oświetlenia drogowego zawieszona na żerdziach typu ŹN z linią nn wykonaną przewodem AsXSn 4x70+2x25 mm 2 z obwodem oświetlenia. Obwód oświetleniowy wyprowadzony ze skrzynki oświetleniowej SOM-3 zlokalizowanej na żerdzi st tr. 749 Huta Stara i biegnie do słupa nr Zasilanie Zasilanie projektowanych opraw oświetlenia parkingu przewiduje się z istniejącej napowietrznej linii oświetlenia drogowego AsXSn4x70+2x25 mm 2 kablem ziemnym wyprowadzonym ze słupa nr 39. W tym celu należy połączyć kabel typu YAKXY 4x16 mm 2 z istniejąca linia AsXSn 2x25 mm 2 zaciskami typu SLIP i zejść po słupie do ziemi w rurze BE 50 AROT. Mocowanie kabla do słupa wykonać uchwytami typu UMR(o) Linia oświetleniowa Projektowaną linię oświetleniową wykonać kablem YAKXY 4x16 mm 2 prowadzoną w ziem. Przy słupie nr 39 pozostawić zapas 2m kabla. Łącznie z linią kablową układać na dnie wykopu bednarkę uziemiającą Fe/Zn 30x4 mm. Projektuje się słupy parkowe aluminiowe o wysokości 4,5m typu SAL-4,5/B60. Do posadowienia słupów stosować fundament betonowy B60. Słupy wyposażyć w oprawy parkowe typu ELBA LED o mocy 43 W i strumieniu 3200 lm. Oprawy dobrano ze stopniem Ponad to wnęki słupowe wyposażyć w złącza słupowe TB z bezpiecznikiem DO1/E14/6A zabezpieczającym oprawę. Połączenie złącza z oprawą wykonać przewodem YDY 3x2,5 mm2 prowadzonym wewnątrz słupa. Charakterystyka oprawy oświetleniowej Stopień ochrony IP dla układu optycznego i zasilacza IP 65, Klasa izolacji II, częstotliwość napięcia zasilania 50/60 Hz, Zakres temperatur pracy od 40 C do +55 C, korpus oprawy wysokociśnieniowy odlew aluminiowy, daszek malowany, czarny RAL 9005 ukształtowana blacha aluminiowa, klosz mrożony cylindryczny Ø 200 mm (PMMA) Kolor korpus oprawy malowany, czarny RAL 9005 pokrywa górna anodowana czarna Montaż bezpośrednio na słupie lub na wysięgniku z zakończeniem Ø60x50, na słupach o wysokości 4-6 m Typ zastosowanych diod CREE LMH 2 Czas pracy diod L90 > h 2.6. Skrzynka oświetlenia drogowego SOM-3 (istniejąca) Istniejąca skrzynka SOM-3 zlokalizowana na st. tr. 749 Huta Stara pozostaje bez zmian. Załączanie i wyłączanie oświetlenia odbywa się poprzez zegar astronomiczny jednocześnie dla oświetlenia drogowego i oświetlenia parkingu szkoły. 8

9 2.7. Ochrona przeciwporażeniowa. Jako ochronę przed dotykiem pośrednim zastosowano szybkie samoczynne wyłączanie zasilania realizowane przez bezpieczniki topikowe zlokalizowane w szafie SOM-3. Wszystkie metalowe elementy słupów podlegają podłączeniu do zacisków ochronnych N i bednarki uziemiającej. Układ pracy sieci TN-C Ochrona przepięciowa Jako ochronę przepięciową linii kablowej zaprojektowano ogranicznik przepięć typu SE Ogranicznik należy zainstalować na istniejącym słupie nr 39 i podłączyć do istniejącego uziemienia Uziomy Do projektowanych słupów razem z kablem poprowadzić bednarkę uziemiającą Fe/Zn 30x4 mm. Bednarkę łączyć z istniejącym uziemieniem słupa nr 39 i zaciskiem uziemiającym proj. słupów oświetleniowych nr1 i nr2. Wartość rezystancji uziemienia każdego słupa nie może być większa od R<30 Ω Technologia układania linii kablowych Kable układać w ziemi według trasy przedstawionej na projekcie zagospodarowania terenu. Przebieg trasy linii kablowej należy wyznaczyć geodezyjnie a po wybudowaniu należy wykonać inwentaryzację geodezyjna powykonawczą. Kabel niskiego napięcia układać na głębokości 0,7m od powierzchni ziemi na 10 cm warstwie piasku. Przykryć 10 cm warstwą piasku i 25 cm warstwą rodzimego gruntu. Rozciągnąć folię koloru niebieskiego. Całość zasypać. Na skrzyżowaniu kabli z istniejącym uzbrojeniem oraz pod parkingiem ułożyć rury ochronne DVK-75. Przepusty należy zabezpieczyć przed zamuleniem. W celu umożliwienia identyfikacji kabla należy założyć opaski na kablu co 10 m, oraz za i przed przepustami opaski identyfikacyjne. Przejścia pod utwardzonym terenem parkingu wykonać metodą przekopu wąsko przestrzennego z rozebraniem części utwardzonej. Po ułożeniu kabli przywrócić teren do stanu pierwotnego Ochrona środowiska Inwestycja nie stwarza zagrożeń w zakresie ochrony środowiska. Na trasie projektowanej linii oświetleniowej nie przewiduje się podcinki gałęzi drzew. Inwestycja nie stwarza wymogów w zakresie obsługi komunikacyjnej, zaopatrzenia w wodę i odprowadzenia ścieków Uwagi końcowe A. Wszystkie czynności związane z realizacją inwestycji należy wykonać zgodnie z obowiązującymi przepisami i normami, uwzględniając wymagania instytucji i osób uzgadniających. B. Wszystkie zastosowane materiały muszą posiadać odpowiednie zezwolenia do użytkowania oraz atesty. C. Po zakończeniu prac doprowadzić teren do pierwotnego stanu. D. Prace prowadzić z zachowaniem zasad BHP i P.Poż. E. Po zakończeniu prac zgłosić do odbioru końcowego Inwestora. F. Przed zgłoszeniem urządzeń do odbioru technicznego wykonać pomiary elektryczne i dołączyć protokoły do dokumentacji powykonawczej. 9

10 3. OBLICZENIA TECHNICZNE 3.1. Obliczenia mocy Moc istniejącego obwodu ze źródłem 100W Pz 1 = 17 x 117= 1989 W, kz=1 Moc projektowanych opraw oświetleniowych 50W Pz 2 = 2 x 43 = 86W Moc całkowita Pz 1 + Pz 2 = 2075W Prąd obliczeniowy 2075 Is= = 10,7A 230 0,85 Prąd rozruchowy I r = Is x 1,4= 14,98A Wkładka topikowa zalicznikowa pozostaje bez zmian Ib=32A (DIII gf) Zabezpieczenie przelicznikowe S303/C 32A pozostaje bez zmian 3.2. Obliczenia spadków napięcia Przekrój linii AsXSn 2x 25 mm2 1,1 * ( Ps/1000) * Σli ΔU = * 25 * 230 * 100% = 0,2907 % 3.3. Obliczenia skuteczności ochrony przed dotykiem pośrednim Obliczenia impedancji zwarcia obw. oświetlenia - proj.stacja trafo nr 749 Huta Stara - zwarcie na słupie nr 2 Impedancja transformatora Rezystancja transformatora Transformator Rt = 0,035 Ω 100 kva Reaktancja transformatora Xt = 0,063 Ω Impedancja linii napowietrznej Odcinek 1 Odcinek 2 Odcinek 3 Odcinek 4 Rezystancja linii napowietrznej Długość 220 0,000 0,000 0,000 Rl = 0,264 Ω Przekrój 25 16,000 16,000 35,000 10

11 Reaktancja linii napowietrznej Xl = 0,019 Ω Impedancja linii kablowej Odcinek 1 Odcinek 2 Odcinek 3 Odcinek 4 Rezystancja linii kablowej Długość 69 0,000 0,000 0,000 Rk = 0,130 Ω Przekrój 16 35,000 16,000 35,000 Reaktancja linii kablowej Xk = 0,007 Ω Suma rezystancji Suma reaktancji ΣR = 0,823 Ω ΣX = 0,115 Ω Impedancja pętli zwarcia Z = 1,25* ((ΣR)²+(ΣX)²) = 1,04 Ω Prąd zwarciowy Iz = Uo/Z = 221,5 A k= 2,2 Bezpieczni Prąd wyłączalny k Iw = k * Ib = 70,4 A 32 A Iz>Iw -Ochrona jest skuteczna Obliczenia skuteczności ochrony przed dotykiem pośrednim wg normy PN-IEC Układ TN-C Wartość impedancji pętli zwarcia Zs = 1,04 Ω Wartość prądu powodującego samoczynne zadziałanie urządzenia wyłączającego (bezpiecznika) w czasie umownym 5 s Ia = 70,4 A Wartość napięcia Uo = 230 V Zs * Ia = 73,1 < Uo Ochrona jest skuteczna 11

12 4. OPIS DO INFORMACJI BEZPIECZEŃSTWA I OCHRONY ZDROWIA 4.1. Zakres robót Włączenie kabla zasilającego YAKY 4x16 mm 2 do przewodów AsXSn 2x25mm 2 na istniejącym słupie nr 39. Wykonanie linii kablowej oświetleniowej. Posadowienie słupów i zabudowanie opraw oświetleniowych w ilości 2 szt Wykaz istniejących obiektów budowlanych Na trasie projektowanych sieci energetycznych istnieje uzbrojenie podziemne terenu naniesione na mapie Wskazanie elementów zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi. przebieg czynnej linii n.n. wykonanie wykopów pod linię kablową 4.4. Wskazanie dotyczące przewidywanych zagrożeń. Zagrożenia dla zdrowia mogą wystąpić w trakcie realizacji następujących robót: prace na wysokości wykonywać ze szczególną ostrożnością, prace przy wykonywaniu wykopu wyłączanie i załączanie napięcia na wybudowane urządzenia energetyczne zgodnie ze ścisłym porozumieniem z odpowiednimi służbami Rejonu Energetycznego, transport i przemieszczanie urządzeń i materiałów zgodnie z wytycznymi producenta i przepisami o transporcie, prace na linii nn pod napięciem wykonywać ze szczególną ostrożnością z zachowaniem zasad BHP i przy użyciu atestowanego sprzętu Przed przystąpieniem do prac kierujący zespołem powinien zaznajomić wszystkich zatrudnionych ze sposobem przygotowania miejsca pracy, występującymi zagrożeniami w miejscu pracy i bezpośrednim sąsiedztwie oraz warunkami i metodami wykonywania pracy. Roboty budowlane prowadzić powinna osoba z uprawnieniami do wykonawstwa przedmiotowych robót jak również posiadać aktualną właściwą grupę BHP Wskazanie środków technicznych zapobiegających zagrożeniom. Podstawą bezpiecznego wykonywania robót budowlano-montażowych na sieciach oraz urządzeniach energetycznych jest prawidłowa organizacja. Na terenie działalności PGE Dystrybucja S.A. Oddział Skarżysko-Kamienna wszystkie prace przy budowie, przebudowie i rozbudowie urządzeń elektroenergetycznych należy wykonywać zgodnie z Instrukcją organizacji bezpiecznej pracy przy urządzeniach elektroenergetycznych. 12

13 Prace przy robotach w obrębie pasa drogowego należy wykonywać zgodnie z Instrukcją prowadzenia i oznakowania prac wykonywanych w pasach dróg publicznych różnych kategorii przez służby Zakładów Energetycznych lub na ich zlecenie. Instrukcja obejmuje między innymi: zarządzeni infrastrukturą, Zajmowanie pasa drogowego, Kierowanie ruchem podczas zajmowania pasa drogowego, Oznakowanie i zabezpieczenie robót prowadzonych w pasach dróg publicznych, Wyposażenie i przeszkolenie pracowników kierujących ruchem przy drodze, Oznakowanie pojazdów wykonujących czynności na drodze, Oznakowanie pionowe ustawiane na drodze. 13

14 5. ZESTAWIENIE MATERIAŁÓW Zestawienie Materiałów Oświetlenia Parking Szkolny Huta Stara Rodzaje przewodów: L.p. Element Typ JM Ilość 1 Kabel elektroenergetyczny YAKY 4x16 m 69 Uzbrojenie: L.p. Element Typ JM Ilość 2 Rura ochronna Arot BE 50 m 3 3 Uchwyty mocujący rurę UMR9o)-50 szt. 3 4 Zacisk odgałęźny przebijający izolację SLIP szt. 2 6 Klamerka COT 36 szt. 2 7 Taśma stalowa, 2x1, 20x0.7 COT 37 m 2 Ochrona przepięciowa: L.p. Element Typ JM Ilość 8 Ogranicznik przepięć SE szt. 1 9 Opaska PER 15 szt Przewód goły L 16mm2 m 4 11 Uchwyt dwumetalowy szt Bednarka stalowa Fe/Zn 40x3mm m 3 Oświetlenie uliczne: L.p. Element Typ JM Ilość 13 Słup prosty 4,5m fi 114 SAL-4,5/B60 szt Fundament B60 szt Oprawa oświetleniowa ledowa ELBA LED 43W szt Złącze słupowe TB szt Przewód izolowany YDY 3x2,5mm2 m Wkładka topikowa 6A szt Bednarka stalowa Fe/Zn 30x4mm m Rura ochronna Arot DVK 75 m 15 14

15 6. Oświadczenia projektanta Data: grudzień 2014r. Nazwisko: Andrzej Zieliński Uprawnienia nr KL 196/89 Członek Izby: Świętokrzyska Okręgowa Izba Inżynierów Budownictwa Nr ewid.. SWK/IE/0816/01 O Ś W I A D C Z E N I E Oświadczam, że projekt budowlany pt.: Rozbudowa oświetlenia drogowego na terenie placu szkolnego ze stacji transf. nr 749 Huta Stara w msc. Huta Stara gm. Bieliny. został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podpis 15

16 6.1. Oświadczenia projektanta Data: grudzień 2014r. Nazwisko: Zbigniew Zieliński Uprawnienia nr KL 387/93 Członek Izby: Świętokrzyska Okręgowa Izba Inżynierów Budownictwa Nr ewid.. SWK/IE/0816/01 O Ś W I A D C Z E N I E Oświadczam, że projekt budowlany pt.: Rozbudowa oświetlenia drogowego na terenie placu szkolnego ze stacji transf. nr 749 Huta Stara w msc. Huta Stara gm. Bieliny został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Podpis 16

17 17

18 18

19 19

20 20

21 7. WYKAZ WŁASCICIELI DZIAŁEK OBRĘB: 0013 HUTA STARA lp Nr działki właściciel adres Uwagi 1 80/1, Urząd Gminy UL. PARTYZANTÓW, BIELINY 21
