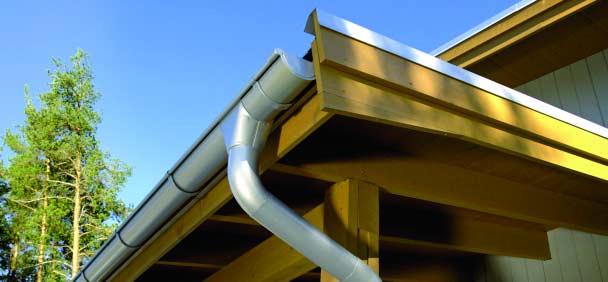

1 Plannja Siba System odprowadzania wody z dachu

2 Plannja Siba dostawca nowoczesnego systemu odprowadzania wody z dachu Już od czterdziestu lat Plannja Siba wytwarza w szwedzkiej miejscowości Järnforsen systemy odprowadzające wodę deszczową. W tym czasie firma zdobyła bogate doświadczenie w zakresie projektowania kompletnych i trwałych systemów orynnowania. Dzięki wykorzystaniu najnowszych technologii obróbki stali, wyroby szwedzkiej firmy odznaczają się dużą odpornością na warunki atmosferyczne. Wszystkie ele- 2 I Plannja Siba

3 menty systemu wytwarzane są z blach ocynkowanych, pokrytych dodatkowymi powłokami ochronnymi, które trwale zabezpieczają produkt przed korozją. Jednocześnie została zachowana (charakterystyczna dla tradycyjnych systemów stalowych) duża odporność orynnowania na odkształcenia mechaniczne i termiczne. Oprócz dbałości o wysoką jakość, firma przykłada dużą wagę do wygody użytkowania. Dlatego Plannja Siba zaprojektowała swój produkt jako system możliwie najprostszy w konstrukcji i montażu, zawierający wszystkie elementy niezbędne do szybkiego skompletowania i zamontowania zestawu, odpowiadającego potrzebom Plannja Siba I 3

4 indywidualnego odbiorcy. Zróżnicowanie oferty kolorystycznej umożliwia łatwe dopasowanie orynnowania do ogólnej estetyki budynku. Dzięki wieloletniemu doświadczeniu, wysokim standardom jakościowym oraz dbałości o indywidualne potrzeby użytkownika Plannja Siba stworzyła trwały, estetyczny i łatwy w montażu system, który sprawdza się we wszystkich typach budynków, od domów jednorodzinnych, po bloki mieszkalne i obiekty przemysłowe. Dzięki małemu współczynnikowi odkształcania się pod wpływem ciepła i dużej odporności na oddziaływania mechaniczne, stal znajduje zastosowanie tam, gdzie inne materiały okazują się zbyt słabe. Przecież wszyscy znamy porównanie: twardy jak stal... Tradycyjne rynny ze stali ocynkowanej już po kilkuletnim użytkowaniu straszą naciekami rdzy i dziurami. Tak być nie musi! Nowoczesne technologie walcowania blach stalowych oraz doskonałe metody zabezpieczania powierzchni, pozwalają wytwarzać systemy odprowadzania wody deszczowej, które nie poddają się korozji przez całe dziesięciolecia. Nowoczesne rynny stalowe są jednocześnie produktem trwałym i estetycznym. 4 I Plannja Siba

5 System odprowadzania wody z dachu Wybrane elementy Oferowany zestaw orynnowania i akcesoriów umożliwia łatwy i szybki montaż systemu Plannja Siba. Różnorodność wymiarów rur spustowych (75, 90, 100, 120 mm) i akcesoriów ułatwia skompletowanie systemu, odpowiadającego dokładnie potrzebom użytkownika. 101 Rynna 220 Rura spustowa 142 Łącznik rynnowy 223 Uchwyt rury spustowej 115 Dekiel rynnowy 116 Osłona przeciwrozpryskowa 458 Rewizja rury spustowej 114 Dekiel rynnowy Sztucer 216 Kolanko Redukcja 456 Sitko 245 Trójnik Sito rynnowe 226 Wylewka 103 Narożnik zew Rynajza z zamkiem 221 Łącznik rury spustowej 168 Rynajza z zamkiem 222 Uchwyt rury spustowej z bolcem 431 Uchwyt pod drabinę 102 Narożnik wew Wylewka z rewizją 227 Wylewka prosta 169 Rynajza z zamkiem do montażu do deski czołowej 170 Uchwyt rynajzy DDC PRZEKRÓJ PRZEZ WARSTWY OCHRONNE (ANTYKOROZYJNE) Wszystkie elementy wykonano z wysokiej jakości stali, dzięki czemu są one bardzo odporne na odkształcenia termiczne i mechaniczne (takie jak: uderzenia, czy nacisk zalegającego śniegu). Wielowarstwowa powłoka ochronna, złożona z ocynku, warstwy pasywacyjnej, podkładowej oraz plastisolu, trwale zabezpiecza orynnowanie przed korozją i znacznie ogranicza częstotliwość zabiegów konserwacyjnych. Stal Ocynk Warstwa pasywacyjna Powłoka Plastisol SCE / Hard Coat Warstwa podkładowa Gama kolorów Szeroka gama kolorów (czarny, ciemnoszary, ceglastoczerwony, wiśniowy, brązowy, biały, srebrny metalik i miedziany metalik) ułatwia dopasowanie orynnowania do ogólnej estetyki budynku. 001 czarny 020 ciemnoszary 042 ceglastoczerwony 022 wiśniowy 036 brązowy 080 biały 045 srebrny metalik 778 miedziany metalik Plannja Siba I 5

6 System odprowadzania wody z dachu Instrukcja montażu Wielkość rynien i rur spustowych zależna jest od powierzchni dachu. Dla powierzchni do 100 m 2 stosujemy rynny o przekroju 125 mm i rury spustowe o przekroju 90 mm. Dla powierzchni większych należy stosować rynny 150 mm i rury 100 mm. Jeśli długość budynku jest mniejsza niż 12 m, to wystarczy jedna rura spustowa ) Rynajzy DDC należy montować za pomocą wkrętów 4,2 x 30 z łbem płaskim (min. 20 µm cynku) w odległościach nie większych niż 600 mm. Rynajzy długie ze stali płaskiej wygina się odpowiednio do kąta nachylenia dachu (nie dotyczy rynajz typu kompakt do deski czołowej) i mocuje tak, aby rynna wykazywała nachylenie 5 mm na długości 1m. Rynajzy należy ponumerować i zamocować pierwszą i ostatnią w odległości 100 mm od obrzeża dachu (np. deski wiatrowej). 2) W celu zamontowania pozostałych rynajz, należy pomiędzy pierwszą i ostatnią rozpiąć sznur, który wyznaczy właściwą linię montażu. 3) Rurę spustową należy zamontować w odległości 150 mm od obrzeża rynny. Otwór o średnicy 100 mm do rury spustowej wycinamy pod kątem. 4) Sztucer montujemy pod zawinięty brzeg rynny (tzw. wulszta). Sztucer dociskamy do rynny i zaginamy języki zaciskowe do środka rynny. Brzeg rynny powinien znaleźć się na zewnątrz. 5) Dekiel uniwersalny (114) montujemy bez silikonu dekarskiego tylko w miejscu fabrycznego cięcia rynny. Na powierzchnię łuku rynny w miejscu cięcia, która przylega do łuku dekla, nakładamy silikon dekarski, a następnie dociskamy obydwa elementy w celu uzyskania szczelnego połączenia. Dekiel należy lekkim uderzeniem wbić głębiej. 6) Rynny układamy na wewnętrznych łukach rynajz i przesuwamy do właściwej pozycji. Przy wkładaniu rynny należy lekko ścisnąć jej oba brzegi w górnej części, tak aby wulszta wskoczyła we właściwe miejsce zewnętrznej końcówki rynajzy. 7) Do połączenia rynien służą złączki rynnowe. Po zsunięciu obu końców rynien złączkę nakładamy na tylny brzeg rynny, po czym rozciągając ją lekko nasuwamy z przodu na wulsztę. Połączenie rynien sposobem tradycyjnym: Rozginamy tylne zgięcie rynny dolnej. Rynnę górną lekko ściskamy w miejscu wulszty, tak aby można było wsunąć ją na głębokość 50 mm w wulsztę dolnej rynny. Na miejscu styku obu rynien należy nałożyć warstwę silikonu dekarskiego. Rynnę znajdującą się wyżej dociskamy szczelnie, a odchylone zgięcie wyginamy do pozycji pierwotnej. 8) Uchwyty rur spustowych występują w dwóch wersjach - do elewacji z ociepleniem i bez ocieplenia (albo po prostu z bolcem i bez bolca). Górny uchwyt montujemy bezpośrednio pod kolanem. Odstęp między uchwytami powinien wynosić 2 m. Należy się upewnić czy rura znajduje się w pionie. 9) Klin zabezpieczający montujemy zgodnie z rysunkiem. 6 I Plannja Siba

7 System odprowadzania wody z dachu Obliczanie parametrów Oto kilka ważnych rad dotyczących efektywnego odprowadzania wody z dachu. Wielkość rynny w połączeniu ze sztucerem ma zasadnicze znaczenie dla osiągnięcia najlepszego przepływu wody w systemie. Stożkowaty kształt sztucera Plannja Siba i sposób jego połączenia z rynną pozwala na uzyskanie o 30% lepszej skuteczności spływu wody niż w przypadku klasycznych cylindrycznych połączeń. Sita umieszczane w rynnach i na rurach spustowych często ulegają zatkaniu. Wygodniejszym rozwiązaniem jest umieszczenie sita na końcu rury spustowej, a takie rozwiązanie przewiduje system Plannja Siba. Dobrym sposobem na utrzymanie rur spustowych bez lodu jest ich bezpośrednie połączenie z drenem znajdującym się pod ziemią. Nie należy wówczas stosować sita przy końcu rury spustowej. Cienkie rury spustowe są bardziej narażone na zaleganie lodu. Przy projektowaniu systemu odprowadzania wody zawsze należy brać pod uwagę najwyższe wartości opadów, aby nie doszło do przelewania się wody. Warto dokładnie zaplanować system odprowadzania wody z dachu, aby uniknąć dodatkowych kosztów związanych z jego przeróbkami. Przykład: L = 18 m B = 9 m A = 162 m 2 Rura spustowa w odległości 10,5 m od rogu budynku. L 1 10,5 = L 1+L 2 18 = 0,58 Wynik: Najmniejsza rynna 125 i rura spustowa 75 mm Plannja Siba I 7

8 Plannja Sp. z o.o.; Centrum Dystrybucji: Warszawa, ul. Białołęcka 233, Warszawa, tel , fax ; Kraków, ul. Zawiła 65c, Kraków, tel , fax ; Szczecin, ul. A. Struga 80a, Szczecin, tel , fax Informacja o produktach w niniejszej broszurze została zamieszczona według stanu aktualnego w momencie jej publikacji. Zastrzegamy możliwość zmian wynikających z ciągłego rozwoju produktów lub z wprowadzenia nowych norm. Najnowsze informacje o produktach mogą zostać udzielone na żądanie zainteresowanego.
