1 Plannja Emka Blacha na tradycyjny rąbek stojący

2 Plannja to wiodąca europejska marka wywodząca się ze Szwecji. Wysokiej jakości produkty ze stali i aluminium dostarczane są od 1967 roku. Skandynawskie pochodzenie daje pewność, że wszystkie oferowane produkty testowane były w najtrudniejszych warunkach i są odporne na wszelkie warunki atmosferyczne. 2 Plannja Emka Plannja Emka 3

3 Plannja Emka Stal Plannja Emka stal to blacha z rdzeniem stalowym wykonanym ze stali o podwyższonej plastyczności, dzięki czemu doskonale poddaje się obróbce dekarskiej i można z niej wykonywać nawet najbardziej skomplikwoane połacie dachowe. Blacha jest zabezpieczona nowoczesną powłoką Plannja GreenCoat BT, która z jednej strony jest dodatkowym zabzpieczeniem przed warunkami atmosferycznymi z drugiej natomiast wpływa na ostateczny wygląd budynku ze względu na swoją kolorystykę. Oznaczenie BT (Bio-based technologoy) oznacza, że część tradycyjnych składników ropopochodnych została zastąpiona substancjami pochodzenia naturalnego - z myślą o czystszym środowisku. Efektywna szerokość krycia stal 595 mm Plannja GreenCoat BT Plannja Emka Stal czarny grafitowy metalik antracytowy srebrny metalik Materiał: stal ocynkowana, powlekana Powłoka: Plannja GreenCoat BT Grubość powłoki: 36 µm Grubość rdzenia: 0,60 mm Warstwa cynku: 350 g/m 2 Masa: 4,8 kg/m 2 Szerokość arkusza: 670 mm Szerokość krycia: 595 mm Standardowe rolki: 40 mb (26,8 m 2 ); 80 mb (53,6 m 2 ) Minimalny promień gięcia w łuk: 1000 mm Minimalny spadek: 3,6 (6,3%) Gwarancja: 50 lat 4 Plannja Emka Plannja Emka 5

4 Plannja Emka Aluminium Plannja Emka aluminium to blacha z rdzeniem aluminiowym powlekana powłokami poliesterowymi. Blacha aluminiowa ze względu na swoje własciwości plastyczne doskonale nadaje się do łączenia w technologii na rąbek stojacy, a także świetnie poddaje się obróbce mechanicznej. Efektywna szerokość krycia aluminium 535 mm Plannja Hard Coat 25 Satyna Plannja Emka Aluminium antracytowy Poliester dolphine grafitowy metalik zinc - optic Materiał: aluminium Powłoka: Plannja Hard Coat 25 Satyna, Poliester Grubość powłoki: 25 µm Grubość rdzenia: 0,70 mm Masa: 1,89 kg/m 2 Szerokość arkusza: 610 mm Szerokość krycia: 535 mm Standardowe rolki: 40 mb (24,4 m 2 ); 80 mb (48,8 m 2 ) Minimalny promień gięcia w łuk: 1000 mm Minimalny spadek: 3,6 (6,3%) Gwarancja: 50 lat 6 Plannja Emka Plannja Emka 7

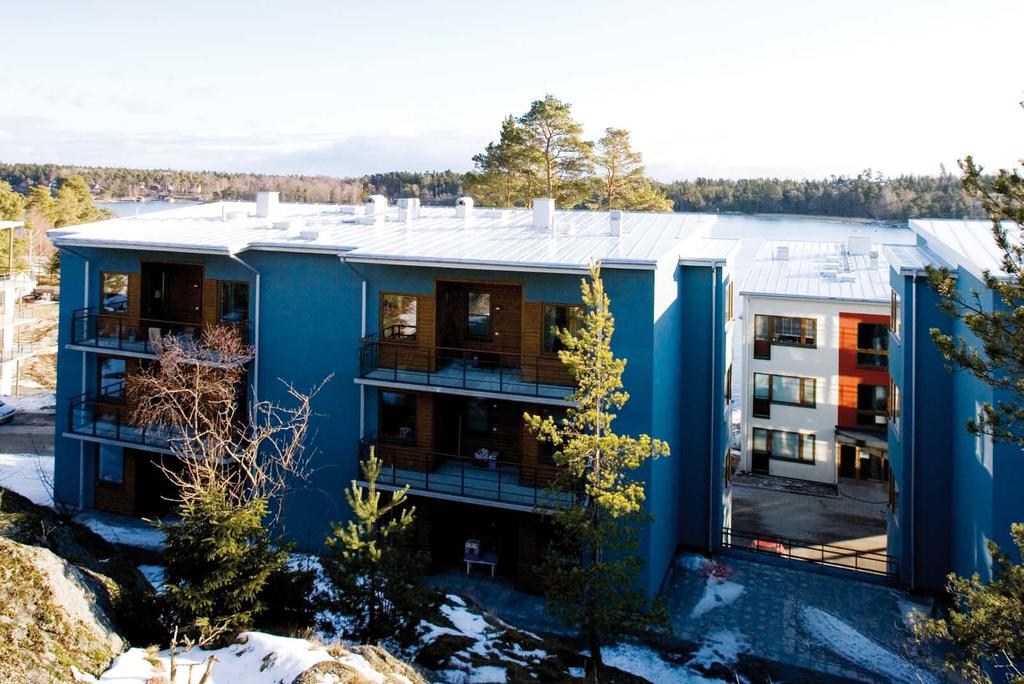

5 Osiedle mieszkaniowe 8 Plannja Emka Plannja Emka 9

6 Ponadczasowy Styl Pokrywanie dachu blachą na rąbek stojący ma wielowiekową tradycję. Uniwersalność zastosowania, odporność na działanie czynników atmosferycznych oraz trwałość to cechy, które uczyniły ją niezastąpionym materiałem dekarskim. Plannja Emka to blacha, która charakteryzuje się wyjątkową plastycznością, dzięki czemu ma bardzo szerokie zastosowanie. Idealnie sprawdza się w pokrywaniu elewacji oraz różnego rodzaju dachów, nawet o bardzo wysokim stopniu skomplikowania. Jest miękka, a przy tym niezwykle trwała i odporna na uszkodzenia oraz działanie zewnętrznych czynników atmosferycznych. To materiał, którego właściwości w połączeniu z kunsztem dekarskim dają imponujące efekty wieloletnią trwałość i wyjątkowy styl. Uniwersalna Plannja Emka doskonale sprawdza się jako pokrycie zabytkowych obiektów, a także współczesnych budowli zarówno w tradycyjnym jak i nowoczesnym stylu. 10 Plannja Emka Plannja Emka 11

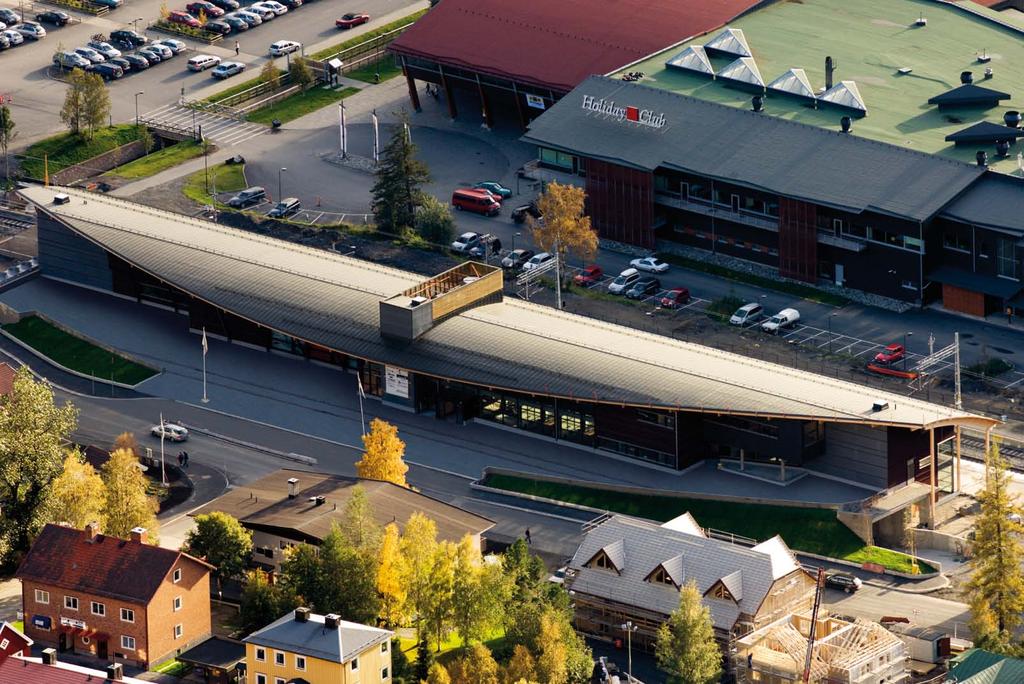

7 Dworzec kolejowy 12 Plannja Emka Plannja Emka 13

8 Technologia łączenia Plannja Emka to produkt przeznaczony do profiowania na placu budowy. Standardowo proces wygląda w ten sposób, że blacha w niedużych kręgach dostarczana jest na plac budowy, gdzie odbywa się profilowanie w tzw. bryty. Wyprofilowane bryty mocowane są do podłoża dachu odpowiednio dobranymi haftrami, a nastepnie za pomocą urządzenia zwanego felcownicą, blachy są łączone w rąbki. Najbardziej popularne style łączenia to: podwójny rąbek stojący oraz rąbek kątowy. Decyzja o tym jaki rąbek wykonać zależy od inwestora oraz warunków w jakich montowany jest produkt, a także od umiejętności wykonawcy. W przypadku dachów o spadku poniżej 10 wymagane jest zastosowanie uszczelki. Panele łączone na rąbek kątowy Panele łączone na podwójny rąbek stojący 14 Plannja Emka Plannja Emka 15

9 Rys 1. Montaż na pełnym deskowaniu 1. Blacha na rąbek 2. Oplot z membraną 3. Płyta OSB lub pełne deskowanie grubość min. 25 mm 4. Listwy dystansowe min. 25x50 mm 5. Membrana paroprzepuszczalna 6. Krokwie Rozwiązania montażowe Plannja Emka to bardzo uniwersalny produkt, który może być montowany na różnych rodzajach podłoża. Wybór odpowiedniego rozwiązania zależy od projektu całej przegrody dachowej. Proponowane rozwiązania montażowe to: Rys Rys 2. Montaż na deskowaniu ażurowym 1. Blacha na rąbek 2. Deski o szerokości mm, jednostronnie heblowane, montowane z odstępem 20 mm. Min. grubość desek 25 mm. 3. Listwy dystansowe min. 25x50 mm 4. Membrana paroprzepuszczalna 5. Krokwie 1. Montaż na pełnym deskowaniu (rys.1) 2. Montaż na deskowaniu ażurowym (rys.2) 3. Montaż na pełnym deskowaniu z dociepleniem nakrokowiowym (rys.3) 4. Montaż na nośnej blasze trapezowej (rys.4) 5 Rys Rys 3. Montaż na pełnym deskowaniu z zastosowaniem ocielenia nakrokwiowego 1. Blacha na rąbek 2. Oplot z membraną 3. Płyta OSB min. 25 mm 4. Listwa dystansowa 40 x 60 mm lub zgodnie z obliczoną statyką dachu 5. Membrana paroprzepuszczalna 6. Ocieplenie nakrokwiowe 7. Krokwie Rys Rys 4. Montaż na nośnej blasze trapezowej 1. Blacha na rąbek 2. Oplot z membraną 3. Twarda wełna mineralna 4. Folia PE 0,2 mm 5. Trapezowa blacha nośna Rys Plannja Emka Plannja Emka 17

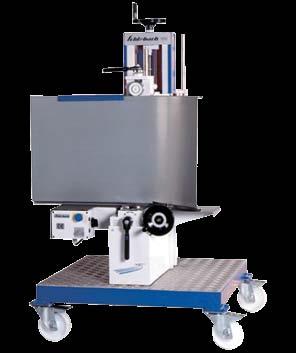

10 Profesjonalne wsparcie Plannja Emka to produkt skierowany do profesjonalistów, a co za tym idzie wymagający profesjonalnego wsparcia. Wychodząc na przeciw oczekiwaniom wykonawców, oferujemy profesjonalne wsparcie oparte na usługach profilowania oraz wypożyczaniu narzędzi. Wykonawcom oferujemy usługę wstępnego profilowania wykonywaną w fabryce, usługę profilowania wykonywaną na placu budowy, a także możliwość wypożyczenia urządzeń na potrzeby inwestycji. Każda z inwestycji jest dla Nas ważna, dlatego do każdej usługi i wyceny podchodzimy indywidualnie. Wykonawcom oferujemy również szereg otwartych szkoleń, na których przybliżamy technoglię rąbka stojącego. Maszyna do profilowania prostego Maszyna do wykonywania łuków Falcownica do rąbków 18 Plannja Emka Plannja Emka 19

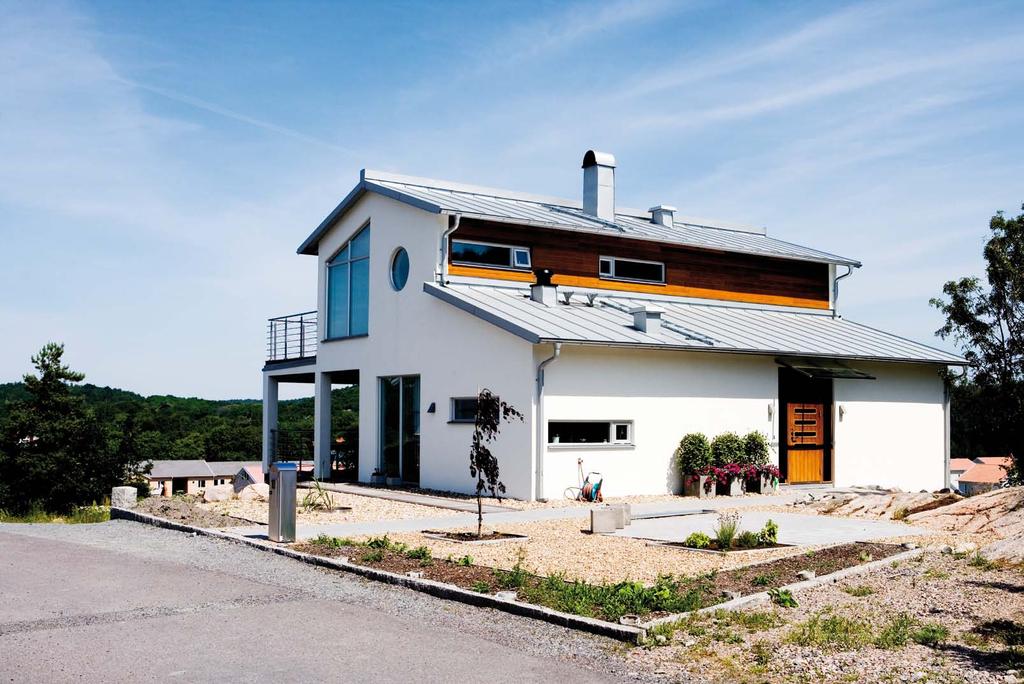

11 Dom jednorodzinny 20 Plannja Emka Plannja Emka 21

12 Siba to uniwersalny, półokrągły system rynnowy. System jest łatwy w montażu, ekonomiczny i estetyczny. Orynnowanie Siba produkowane jest z najwyższej jakości stali, która gwarantuje wysoką odporność na pękanie pod wpływem temperatur, uderzenia, nacisk zalegającego śniegu czy napór wiatru. Niezawodna powłoka Hard Coat Glossy 35 µm trwale zabezpiecza wszystkie elementy systemu przed korozją oraz dzięki śliskiej strukturze przyśpiesza odpływ wody z rynny. Dzięki tym właściwościom zarówno średnica jak i głębokość rynny nie musi być duża. biały czarny grafitowy grafitowy metalik czekoladowobrązowy ceglasty srebrny metalik ciemnobrązowy wiśniowy Siba Rynna: mm Rura spustowa: mm Średnica rynny: mm Średnica rury spustowej: mm Grubość stali: mm Waga rynny: 1,1 1,4 kg/m Waga rury spustowej: 1,2 1,9 kg/m Powłoka lakiernicza: Hard Coat Glossy 35 µm Gwarancja: 30 lat 22 Plannja Emka Plannja Emka 23

13 Siba Square to kwadratowy system rynnowy. Kwadratowy przekrój rynien Siba Square sprawia, że stanowią one ciekawą propozycję do realizacji nowatorskich projektów architektonicznych. Zaletą tego systemu jest jego wysoka odporność na obciążenia i działanie czynników atmosferycznych. Elementy systemu są zabezpieczone powłoką ochronną Hard Coat Glossy 35 µm, która zwiększa jego wytrzymałość oraz dzięki śliskiej strukturze przyspiesza odpływ wody z rynny. czarny grafitowy srebrny metalik Siba Square Rynna: 3000 mm Rura spustowa: mm Średnica rynny: 125 mm Średnica rury spustowej: mm Grubość stali: mm Waga rynny: 1,7 kg/m Waga rury spustowej: 1,2 1,9 kg/m Powłoka lakiernicza: Hard Coat Glossy 35 µm Gwarancja: 30 lat 24 Plannja Emka Plannja Emka 25

14 Dom jednorodzinny 26 Plannja Emka Plannja Emka 27
