1 Instrukcja obsługi Polerka wysokoobrotowa DR1500H-EU Przed pierwszym uruchomieniem maszyny należy zapoznać się szczegółowo z Instrukcją Obsługi. Instrukcja stanowi integralne wyposażenie maszyny

2 INSTRUKCJA OBSŁUGI POLSKI SPIS TREŚCI POLSKI WPROWADZENIE.. 2 CEL I TREŚĆ INSTRUKCJI...2 PRZEZNACZENIE...2 SPOSÓB PRZECHOWYWANIA NINIEJSZEJ INSTRUKCJI...2 DEKLARACJA ZGODNOŚCI...2 INNE INSTRUKCJE ODNIESIENIA...2 CZĘŚCI ZAMIENNE I KONSERWACJA...2 ZMIANY I USPRAWNIENIA...3 MOŻLIWOŚCI ROBOCZE...3 KONWENCJE...3 ROZPAKOWANIE/DOSTAWA BEZPIECZEŃSTWO... 3 OPIS SYMBOLI...3 INSTRUKCJE OGÓLNE...4 OPIS MASZYNY.. 6 BUDOWA MASZYNY...6 DANE TECHNICZNE...7 SCHEMAT POŁĄCZEŃ....8 OBSŁUGA PODSTAWOWA OBSŁUGA. 9 KONSERWACJA...9 PRZECHOWYWANIE... 9 POLSKI 41528EU(1) A DR1500H-EU 1

3 POLSKI INSTRUKCJA OBSŁUGI INTRODUCTION UWAGA Liczby w nawiasach odnoszą się do elementów składowych pokazanych w rozdziale Opis maszyny. CEL I TREŚĆ INSTRUKCJI Celem niniejszej instrukcji jest dostarczenie operatorowi wszystkich niezbędnych informacji umożliwiających prawidłowe użytkowanie maszyny w bezpieczny i samodzielny sposób. Instrukcja zawiera informacje o danych technicznych, bezpieczeństwie, obsłudze, przechowywaniu, konserwacji, częściach zamiennych i utylizacji. Przed wykonaniem jakiejkolwiek procedury na maszynie operatorzy i wykwalifikowani technicy muszą uważnie przeczytać niniejszą instrukcję obsługi. W przypadku wątpliwości dotyczących interpretacji instrukcji oraz uzyskania wszelkich dalszych informacji prosimy kontaktować się z dystrybutorem VIPER. PRZEZNACZENIE Niniejsza instrukcja obsługi jest przeznaczona dla operatorów i techników posiadających kwalifikacje do wykonywania konserwacji maszyny. Operatorom nie wolno wykonywać procedur zastrzeżonych dla wykwalifikowanych techników. VIPER nie będzie odpowiedzialne za szkody wynikłe z nieprzestrzegania tego zakazu. SPOSÓB PRZECHOWYWANIA NINIEJSZEJ INSTRUKCJI Instrukcja obsługi musi być przechowywana w pobliżu maszyny, w odpowiednim opakowaniu, z dala od cieczy i innych substancji, które mogą spowodować jej uszkodzenie. DEKLARACJA ZGODNOŚCI Deklaracja zgodności dostarczana wraz z maszyną poświadcza jej zgodność z obowiązującym prawem. UWAGA Dwie kopie oryginalnej deklaracji zgodności są dostarczane wraz z dokumentacją maszyny. Deklaracja CE jest wydrukowana w Krótkiej Instrukcji Startowej DANE IDENTYFIKACYJNE Model maszyny i numer seryjny są oznaczone na tabliczce znamionowej (27). Rok modelowy maszyny jest zapisany w deklaracji zgodności, a ponadto wskazany przez pierwsze dwie cyfry numeru seryjnego maszyny. Ta informacja jest użyteczna przy zamawianiu części zamiennych do maszyny. W celu zapisania danych identyfikacyjnych maszyny proszę wykorzystać poniższą tabelę. Model maszyny... Numer seryjny maszyny... INNE INSTRUKCJE ODNIESIENIA Dostępne są następujące instrukcje: Instrukcja serwisowa (z którą można zapoznać się w centrach serwisowych VIPER) Lista części zamiennych (zobacz CZĘŚCI ZAMIENNE I KONSERWACJA Wszystkie niezbędne procedury obsługi, konserwacji i napraw muszą być wykonywane przez wykwalifikowany personel lub przez centra serwisowe VIPER. Należy stosować wyłącznie oryginalne części zamienne i akcesoria. W sprawach obsługi serwisowej lub zamawiania części zamiennych i akcesoriów proszę kontaktować się z VIPER, podając model maszyny oraz jej numer seryjny.

4 INSTRUKCJA OBSŁUGI POLSKI ZMIANY I USPRAWNIENIA VIPER stale usprawnia swoje produkty i zastrzega sobie prawo do wprowadzania zmian oraz ulepszeń według swojego uznania, bez zobowiązania do stosowania takich ulepszeń w maszynach, które sprzedano uprzednio. Wszelkie zmiany i/lub dodatki akcesoriów muszą być zatwierdzone i wykonane przez VIPER. MOŻLIWOŚCI ROBOCZE (PRZEZNACZENIE MASZYN) Urządzenia wysokoobrotowe przeznaczone są do polerowania twardych podłóg, w bezpiecznych warunkach roboczych i obsługiwane przez wykwalifikowanego operatora. Nie mogą być używane do innych celów niż opisane w niniejszej Instrukcji Obsługi ZASADY Naprzód, w tył, przód, tył, lewa lub prawa należy odnosić do pozycji operatora, to znaczy pozycji prowadzącego trzymającego ręce na uchwycie ROZPAKOWANIE/DOSTAWA W celu rozpakowania maszyny ostrożnie postępować według instrukcji podanych na opakowaniu. W momencie dostawy maszyny sprawdzić, czy opakowanie maszyny nie zostało uszkodzone w trakcie transportu. W przypadku widocznych uszkodzeń zachować opakowanie i zwrócić się o jego sprawdzenie do przewoźnika, który go dostarczył. Wezwać natychmiast przewoźnika w celu wypełnienia reklamacji uszkodzenia. Sprawdzić, czy maszyna jest wyposażona w: Instrukcję obsługi Listę części zamiennych BEZPIECZEŃSTWO Poniższe symbole wskazują sytuacje potencjalnie niebezpieczne. Należy zawsze uważnie czytać te informacje i podjąć wszelkie niezbędne środki ostrożności w celu zabezpieczenia ludzi i mienia. Współpraca operatora ma zasadnicze znaczenie w celu zapobiegania obrażeniom ciała. Żaden program zapobiegania wypadkom nie jest skuteczny bez pełnego współdziałania osoby odpowiedzialnej za obsługę maszyny. Większość z wypadków, które mogą zdarzyć się w fabryce, w trakcie wykonywania pracy lub przemieszczania się, jest spowodowana nieprzestrzeganiem najprostszych zasad rozważnego postępowania. Ostrożny i rozważny operator jest najlepszą gwarancją unikania wypadków i podstawowym ogniwem pomyślnego wykonania każdego programu prewencyjnego. OPIS SYMBOLI NIEBEZPIECZEŃSTWO! Wskazuje niebezpieczną sytuację grożącą śmiercią lub zranieniem operatora. OSTRZEŻENIE! Wskazuje potencjalne ryzyko odniesienia obrażeń przez osoby postronne lub uszkodzenia obiektów. PRZESTROGA! Wskazuje przestrogę związaną z ważnymi lub użytecznymi funkcjami. Należy zwrócić szczególną uwagę na akapity oznaczone tym symbolem. UWAGA Wskazuje konieczność odwołania się do instrukcji obsługi przed wykonaniem dowolnej procedury.

5 POLSKI INSTRUKCJA OBSŁUGI INSTRUKCJE OGÓLNE Specjalne ostrzeżenia i przestrogi mające poinformować o potencjalnych szkodach względem ludzi i maszyn pokazano poniżej. NIEBEZPIECZEŃSTWO! To urządzenie nie nadaje się do pracy w środowisku niebezpiecznych pyłów. To urządzenie nie może być użytkowane ani przechowywane na zewnątrz, w wilgoci. Polerki przeznaczone są do użytku komercyjnego (np. hotele, szkoły, punkty handlowe) w bezpiecznych warunkach roboczych i do obsługi przez wykwalifikowanego operatora. Przed wykonywaniem dowolnej procedury konserwacyjnej / naprawczej odłączyć urządzenie od źródła zasilania. Ta maszyna może być użytkowana wyłącznie przez właściwie przeszkolony i upoważniony personel. Dzieci lub ludzie niepełnosprawni nie mogą jej używać. Przy wykonywaniu prac w pobliżu elementów elektrycznych nie nosić biżuterii. Nie pracować pod podniesioną maszyną bez podparcia jej za pomocą bezpiecznych podpór. Nie eksploatować maszyny w pobliżu toksycznych, niebezpiecznych, łatwopalnych i/lub wybuchowych pyłów, cieczy lub oparów. Średnioważony poziom ciśnienia akustycznego LPA emitowany przez to urządzenie, wyrażony w db(a) jest < 85 db (A) OSTRZEŻENIE! Kabel zasilania maszyny jest uziemiony, a odpowiadająca mu wtyczka jest również uziemiona. W przypadku wadliwego działania maszyny lub jej uszkodzenia, połączenie uziemiające ogranicza ryzyko porażenia elektrycznego. Wtyczka kabla zasilającego musi być podłączona do odpowiedniego gniazda, które jest uziemione zgodnie z obowiązującymi przepisami. To urządzenie nie jest przeznaczone do używania przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych, braku doświadczenia i wiedzy, o ile nie są nadzorowane lub nie zostały przeszkolone w zakresie użytkowania tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.. Dzieci należy nadzorować, aby nie bawiły się urządzeniem. Regularnie sprawdzać kabel zasilający pod kątem braku uszkodzeń, takich jak spękanie lub starzenie. Jeżeli kabel zasilający jest uszkodzony to w celu uniknięcia zagrożenia konieczne jest dokonanie jego wymiany przez autoryzowanego przedstawiciela serwisowego. Nieprawidłowe podłączenie może spowodować porażenie elektryczne. Zwrócić się do wykwalifikowanego technika w celu upewnienia się że gniazdko ścienne jest prawidłowo uziemione. Nie manipulować przy kablu zasilającym. Jeżeli nie można podłączyć wtyczki kabla zasilającego do gniazdka ściennego, zlecić zainstalowanie nowego uziemionego gniazdka ściennego wykwalifikowanemu technikowi, zgodnie z obowiązującymi przepisami. Przed podłączeniem kabla zasilania zasilającego do sieci elektrycznej należy sprawdzić, czy częstotliwość i napięcie podane na tabliczce numeru seryjnego maszyny, są takie same jak w sieci elektrycznej. Aby uniknąć jakiegokolwiek ryzyka, w przypadku uszkodzenia kabla zasilającego skontaktować się z centrum serwisowym VIPER lub wykwalifikowanym technikiem. Nie ciągnąć ani nie przenosić maszyny trzymając za kabel zasilający, ani nigdy nie wykorzystywać kabla zasilającego jako uchwytu. Nie zamykać drzwi na kablu zasilającym, ani nie przeciągać kabla zasilającego przez ostre krawędzie lub narożniki. Nie prowadzić maszyny na kablu zasilającym. Kabel zasilający należy trzymać z dala od gorących powierzchni. Aby ograniczyć ryzyko pożaru, porażenia elektrycznego lub obrażeń ciała, nie pozostawiać maszyny bez dozoru gdy jest włączona do sieci. Odłączyć maszynę do sieci elektrycznej, gdy nie jest użytkowana, jak również przed wykonywaniem procedur konserwacyjnych. Aby uniknąć porażenia elektrycznego, nie wystawiać maszyny na działanie deszczu lub innych niesprzyjających warunków atmosferycznych. Maszynę przechowywać w pomieszczeniu, w suchym miejscu. Nie dopuszczać do używania maszyny jako zabawki. W trakcie użytkowania maszyny w pobliżu dzieci należy zachowywać wzmożoną uwagę. Używać wyłącznie w sposób pokazany w niniejszej instrukcji. Stosować wyłącznie akcesoria zalecane przez VIPER. Należy zachować wszelkie niezbędne środki ostrożności, aby nie dopuścić do wciągnięcia włosów, biżuterii lub luźnej odzieży przez poruszające się części maszyny. Nie pozostawiać maszyny bez dozoru bez upewnienia się, że nie może się ona niezależnie poruszyć. W trakcie użytkowania tej maszyny należy zwrócić uwagę aby nie spowodować szkód względem ludzi lub obiektów. Nie używać polerki w mocno zapylonym środowisku. Nie uderzać o półki ani rusztowania, szczególnie w miejscach gdzie występuje ryzyko spadania przedmiotów. Temperatura robocza maszyny musi zawierać się w przedziale od 0 C do +40 C. Temperatura przechowywania maszyny musi zawierać się w przedziale od 0 C do +40 C. 4 DR1500H-EU 41528EU(1) A

6 INSTRUKCJA OBSŁUGI POLSKI Wilgotność otoczenia miejsca pracy i przechowywania musi zawierać się w przedziale od 30% do 95%. Nie wykorzystywać tej maszyny jako środka transportu. Nie użytkować tej maszyny na pochyłościach o nachyleniu przekraczającym specyfikacje. Nie dopuszczać do obracania się padów w trakcie, gdy maszyna jest nieruchoma, aby uniknąć zniszczenia podłogi. W przypadku pożaru stosować gaśnice proszkowe, a nie wodne. Nie manipulować przy osłonach bezpieczeństwa maszyny i przestrzegać skrupulatnie instrukcji konserwacji. Nie usuwać i nie modyfikować tabliczek przytwierdzonych do maszyny. Jeżeli maszyna będzie użytkowana zgodnie z instrukcjami, drgania nie będą niebezpieczne. Poziom drgań maszyny jest niższy niż 2,5 m/s2 (ISO 5349). Stosować pady dostarczane z maszyną oraz te, które podano w instrukcji obsługi. Stosowanie innych padów może ograniczać bezpieczeństwo. W przypadku wadliwego działania maszyny należy się upewnić, czy nie wynika ono z braku konserwacji. W razie potrzeby poprosić o pomoc upoważniony personel lub autoryzowane centrum serwisowe. Jeżeli maszyna nie pracuje prawidłowo jest uszkodzona została pozostawiona na zewnątrz, narażona na oddziaływanie niekorzystnych czynników atmosferycznych jest mokra lub została wrzucona do wody należy ją natychmiast wyłączyć i skontaktować się z centrum serwisowym VIPER. Jeżeli konieczne jest dokonanie wymiany części, zwracać się o ORYGINALNE części zamienne do autoryzowanego dealera VIPER Aby zagwarantować prawidłowe i bezpieczne działanie maszyny, konieczne jest wykonywanie zaplanowanej konserwacji przedstawionej w odnośnym rozdziale niniejszej Instrukcji Obsługi, prowadzonej przez upoważniony personel serwisowy VIPER. Przed wykonywaniem dowolnej procedury konserwacyjnej/naprawczej należy uważnie przeczytać wszystkie instrukcje. Nie myć maszyny pod bezpośrednimi lub ciśnieniowymi strumieniami wody, ani za pomocą substancji żrących. Maszyna musi być prawidłowo utylizowana z uwagi na obecność materiałów toksycznych szkodliwych ( elementy elektryczne itp.), które podlegają normom wymagającym utylizacji w specjalnych ośrodkach EU(1) A DR1500H-EU 5

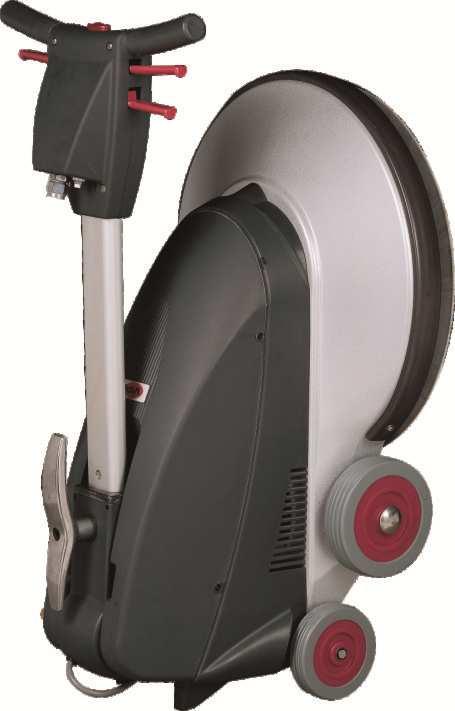

7 POLSKI INSTRUKCJA OBSŁUGI OPIS ZESPOŁÓW MASZYNY Zwalniacz uchwytu montowany na uchwycie 1. Tabliczka znamionowa 2. Uchwyt składany Korpus z ciśnieniowego odlewu aluminium 3. Rączka uchwytu 4. Przycisk blokady Składany uchwyt ułatwiający przechowywanie 5. Fartuch ochronny 6. Korpus Wyłącznik bezpieczeństwa 7. Koło transportowe Elastyczny trzymak pad Duże tylne koła transportowe Wyłącznik automatyczny montowany na uchwycie DR1500H-EU 41528EU(1) A

8 INSTRUKCJA OBSŁUGI POLSKI DANE TECHNICZNE Model DR 1500H-EU Napięcie V Moc znamionowa 1100 W Prąd 6,5 A Częstotliwość Hz Obroty pada na minutę 1500 Wielkość korpusu 51 cm (20") Długość kabla zasilającego 15 m Ciężar 39 kg długość: 83,8 cm Wymiary szerokość: 53,3 cm wysokość: 120,6 cm

9 POLSKI INSTRUKCJA OBSŁUGI SCHEMAT POŁĄCZEŃ ELEKTRYCZNYCH DLA DR 1500H-EU 8 DR1500H-EU 41528EU(1) A
