AMAX panel 4000 / AMAX panel 4000 EN

Transkrypt

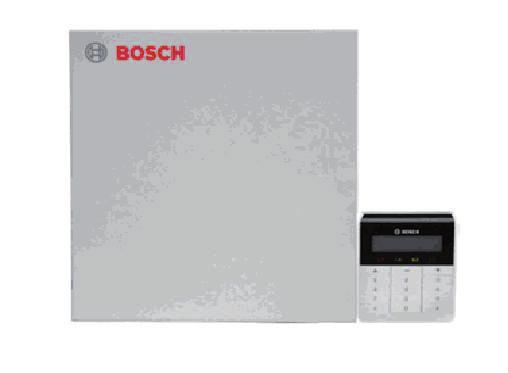

1 AMAX panel 4000 / AMAX panel 4000 ICP-AMAX4-P1 / ICP-AMAX4-P2- / ICP-AMAX-P3- pl Installation Manual

2

3 AMAX panel 4000 / AMAX panel 4000 Spis treści pl 3 Spis treści 1 Graphics 7 2 Standardy bezpieczeństwa 8 3 Podstawowe informacje 9 4 Podstawowe informacje Komunikacja Wjścia Opis zabezpieczenia antysabotażowego Obszar Użytkownik Programowalne wyjście Przełącznik z kluczem Rejestr zdarzeń Klawiatury 11 5 Opcjonalne moduły i urządzenia peryferyjne Klawiatura Wprowadzenie Ustawienie adresu Okablowanie i instalacja Test Moduł rozszerzenia wejść DX Instalacja Okablowanie Zabezpieczenie antysabotażowe Ustawienie adresu Wskaźnik stanu Test Moduł rozszerzenia wyjść DX Instalacja Okablowanie Ustawienie adresu Test Moduł interfejsu sieciowego B Wprowadzenie Instalacja Okablowanie Ustawienie adresu Konfiguracja Wskaźnik stanu Test Moduł komunikacyjny ITS-DX4020-G Wprowadzenie Instalacja Połączenie Test Odbiornik radiowy RF 3227E Wprowadzenie Montaż 24 Bosch Sicherheitssysteme GmbH Installation Manual F.01U

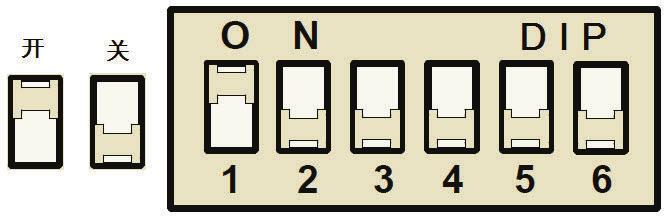

4 4 pl Spis treści AMAX panel 4000 / AMAX panel Ustawienie adresu Okablowanie Wskaźnik stanu Odbiornik Radion RFRC-OPT Oprogramowanie do zdalnego programowania (RPS) Klucz programujący / klucz aktualizacji oprogramowania układowego 28 6 Instalacja Instalacja modułów Instalacja akumulatora Uruchamianie systemu Wskaźnik stanu systemu Instalacja powinna być wykonana zgodnie Klasa 2, Klasa środowiska Ustawienia Komunikacja i raportowanie Numer telefonu odbiornika/port i adres IP Numer ID abonenta odbiornika Format transmisji odbiornika Opcje programowania sieci odbiornika Dwa adresy IP Raporty systemu Raport z automatycznego testu Czas wygaśnięcia raportu Ustawienia zdalnego komputera Powiadomienie lokalne Strefy Wejścia stref Ustawienia funkcji stref / typy stref Ustawienia funkcji stref / opcje stref Dodawanie i modyfikowanie stref Wskaźniki wejść na klawiaturze i rejestr zdarzeń Wyjścia Wyjścia na płycie / w module rozszerzenia Zdarzenia wyjścia Opcje wyjścia Czas emitowania dźwięku przez alarmowy sygnalizator akustyczny Kody dostępu Kod instalatora Kody użytkownika Ustawienia systemu ogólne Dostęp instalatora do następnego uzbrojenia Wymuszone uzbrojenie, kiedy system pracuje w stanie usterki Sygnalizator akustyczny/nadzór PO-1+PO Alarm wywoływany 2 klawiszami klawiatury Monitor linii telefonicznej Sygnał urządzeń ostrzegawczych Wyciszenie sygnalizatora po rozbrojeniu systemu Liczba zapisanych zdarzeń w okresie między włączeniem i wyłączeniem Sygnalizacja sabotażu systemu w strefie F.01U Installation Manual Bosch Sicherheitssysteme GmbH

5 AMAX panel 4000 / AMAX panel 4000 Spis treści pl Sygnał wewnętrznego sygnalizatora jako wskazanie Interwał kontroli akumulatorów Regulator czasowy przekroczenia strefy Opóźnienie raportu o awarii zasilania sieciowego Data i godzina Zapytania dot. awarii Szybkie uzbrajanie Ustawienia klawiatury Ustawienia raportów o awarii Zone Tamper Bypass when DEOL Zone is Bypassed Ustawienia systemu opcje komunikacji radiowej Ustawienia obszarów Wspólny obszar Opóźnienie w obszarze Obszar klawiatury 88 8 Konfiguracja Uruchamianie systemu Wskaźnik stanu systemu Kody instalatora i użytkownika Przywracanie ustawień fabrycznych Programowanie za pomocą klawiatury Programowanie menu za pomocą klawiatury z wyświetlaczem LCD Programowanie za pomocą klawiatury LED/LCD Programowanie za pomocą komputera PC Połączenie bezpośrednie Połączenie za pomocą modemu Połączenie IP Programowanie za pomocą klucza programującego ICP-EZPK Aktualizacja oprogramowania układowego za pomocą klucza aktualizacji ICP-EZRU Programowanie Konfigurowanie komunikacji i raportów Programowanie strefy Programowanie wyjść Kody dostępu Programowanie systemu Obsługa klawiatury Instrukcja obsługi klawiatury Uzbrajanie i rozbrajanie systemu Uzbrajanie systemu Rozbrajanie systemu Stany awarii i prób sabotażu Tryb analizy informacji dotyczących awarii systemu i prób sabotażu klawiatura z 171 wyświetlaczem LED Tryb analizy informacji dotyczących awarii systemu i prób sabotażu klawiatura 174 tekstowa 10.4 Test systemu Test sygnalizatora akustycznego Test komunikacji Tryb obchodu testowego 175 Bosch Sicherheitssysteme GmbH Installation Manual F.01U

6 6 pl Spis treści AMAX panel 4000 / AMAX panel Tryb pamięci dziennika zdarzeń Resetowanie centrali Pomijanie Pomijanie stref Kody Dodawanie, zmiana i usuwanie kodu użytkownika Zmiana indywidualnego kodu Polecenia alarmowe wprowadzane z klawiatury Alarm napadowy z klawiatury Alarm pożarowy z klawiatury Alarm medyczny z klawiatury Powiadamianie lokalne Rozwiązywanie problemów Konserwacja Dane techniczne F.01U Installation Manual Bosch Sicherheitssysteme GmbH

7 COM Z1 AMAX panel 4000 / AMAX panel 4000 Graphics pl 7 1 Graphics R B G Y AUX 1: <900 _ ma AUX 2: <900 _ ma Jeśli złącza N, L1 lub są podłączone nieprawidłowo, występuje ryzyko porażenia prądem. W celu zapewnienia bezpiecznej pracy należy podłączyć końcówki uziemienia. TIP TH RH RING R B G Y AUX1 AUX2 +12 V +12 V AUX2 - AUX1 - Klawiatury: IUI-AMAX4-TEXT IUI-AMAX3-LED16 IUI-AMAX3-LED8 Klawiatury: IUI-AMAX-LED8 IUI-AMAX-LCD8 1 = 2 = 3 = 4 = 5 16 w instrukcji instalacji 1 = 2 = Magistrala Zasilanie rozszerzeń pomocnicze Bosch 2 <900 ma < I 2000 ma Magistrala rozszerzeń Bosch 1 <900 ma _ GND A C A C - + Y G B 18 VAC przy 50 VA Akumulator 12 V 7 Ah 12 V <18 _ Ah Transformator Y G B 230 V ~50 Hz 230 ma Bezpiecznik 1 A Moduły wejścia / wyjścia: DX2010 Adr DX3010 Adr DX4010 Adr V +12 V R P0+4 P0+3 R Komunikatory: DX4020G Adr. 134 B426 Adr. 134(6) / 250(9) Odbiornik radiowy: RF3227E 1 = RFRC-OPT 1 = (1) +12 V P0+ PO+4: _ <750 ma COM P0-2 PO+3: <750 _ ma PO-2: _ <500 ma COM P0-1 PO-1: _ nadzorowane <500 ma L Ω 2,2 k COM L15 Ustawienia fabryczne Port klucza programującego Strefy L14 COM L L12 Miga wolno: Stan normalny Wł.: Stan awarii Wył.: Stan awarii Wachdog wyjście <100 _ ma + 0 V Strefy Zabezpieczenie antysabotażowe COM L11 L10 COM L PO V L1a L1b L2 L3 COM L4 L5 COM L6 L7 COM L Klawiatura IUI-AMAX Zabezpieczenie antysabotażowe 2 Przełącznik strefy 3 Rezystor końca linii 2,2 k Pożar Włamanie R B G Y Bosch Sicherheitssysteme GmbH Installation Manual F.01U

8 8 pl Standardy bezpieczeństwa AMAX panel 4000 / AMAX panel Standardy bezpieczeństwa Niniejszy system/urządzenie może być instalowane przez personel posiadający stosowne kwalifikacje. Podczas instalowania urządzenia i przewodów źródło zasilania centrali powinno być wyłączone, aby zapobiec uszkodzeniu sprzętu W celu odłączenia źródła zasilania powinien być łatwo dostępny odpowiedni rozłącznik obwodu. Niniejszy system/urządzenie musi zostać podłączone do uziemionego gniazdka elektrycznego. Przed odłączeniem zasilacza należy odłączyć wszystkie złącza sieci telekomunikacyjnych. Po podłączeniu wszystkich przewodów do centrali należy podłączyć zasilanie sieciowe i akumulatory. Kontrolka sieci zasilania na klawiaturze wskazuje, że zasilanie sieciowe zostało podłączone. Uwaga! - Używać tylko akumulatorów zabezpieczonych przed wyciekiem - Zużyte akumulatory muszą być poddane recyklingowi. - Nieprawidłowa wymiana akumulatora może grozić pożarem, wybuchem lub poparzeniem - W warunkach normalnej eksploatacji akumulator należy wymieniać co 3 5 lat - Na akumulatorze należy umieścić etykietę z datą jego wymiany Uwaga! Urządzenie może być instalowane i serwisowane wyłącznie przez personel posiadający stosowne kwalifikacje. Firma Bosch zaleca testowanie całego systemu alarmowego co najmniej raz w tygodniu. Czynności konserwacyjne powinny być wykonywane przez personel posiadający stosowne kwalifikacje, cztery razy w roku. Konsekwencje Niebezpieczeństwo! Ponieważ płytki drukowane zawierają elementy cechujące się wrażliwością na wyładowania elektrostatyczne, podczas wykonywania jakichkolwiek czynności należy chronić je przed wyładowaniami tego typu i instalować z zachowaniem ostrożności. Przed instalacją centrali alarmowej należy rozładować elektryczność statyczną, która mogła się nagromadzić, poprzez zwarcie z zaciskiem uziemiającym centrali alarmowej F.01U Installation Manual Bosch Sicherheitssysteme GmbH

9 AMAX panel 4000 / AMAX panel 4000 Podstawowe informacje pl 9 3 Podstawowe informacje Gratulujemy wyboru centrali AMAX panel 4000 dla Państwa systemu. Prosimy poświęcić nieco czasu na przeczytanie niniejszej instrukcji oraz zapoznanie się z procedurami instalacji i obsługi niniejszego systemu, aby wykorzystać pełnię jego możliwości. We wszystkich aspektach procesów planowania, konstruowania, projektowania, obsługi, tworzenia udogodnień i dostosowywania do indywidualnych potrzeb staramy się przewidzieć wszystkie możliwe wymagania. Główny nacisk kładziemy na prostotę programowania i szybkość działania. Uważamy, że te cele zostały zrealizowane. W niniejszej instrukcji instalacji wyjaśniono wszystkie zagadnienia związane z programowaniem centrali AMAX panel 4000, począwszy od ustawień fabrycznych do końcowego testu sprawności systemu. Opisano szczegółowo wszystkie opcje i parametry systemu, jednakże proces dostosowania do indywidualnych potrzeb różni się w każdym przypadku. Każdy panel sterowania może zostać łatwo i szybko dostosowany pod kątem indywidualnych wymagań. Dzięki prostemu programowaniu proces instalacji jest szybki, precyzyjny i satysfakcjonujący. Centrala AMAX panel 4000 wyposażona w 16 stref przewodowych na płycie może zostać rozszerzona do 64 stref przewodowych. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

10 10 pl Podstawowe informacje AMAX panel 4000 / AMAX panel Podstawowe informacje Komunikacja Centrala AMAX 4000 transmituje raporty wraz z protokołami Contact ID i SIA oraz obsługuje również powiadomienia lokalne. Dzięki modułom dodatkowym B426 i/lub DX4020G, obsługiwana jest komunikacja w formacie Conettix IP przez sieć Ethernet lub GPRS, oraz dualna komunikacja IP. Centrala AMAX 4000 obsługuje zdalne programowanie i sterowanie systemem za pomocą oprogramowania do zdalnego programowania A-LINK PLUS. 4.2 Wjścia Centrala alarmowa może obsługiwać maksymalnie 64 wejścia, w tym 16 wejść na płycie i do 48 wejść dzięki modułom rozszerzenia wejść DX2010 lub urządzeniom bezprzewodowym. 4.3 Opis zabezpieczenia antysabotażowego Płyta główna jest wyposażona w oddzielne wejście dla styku antysabotażowego obudowy, które nie należy do 16 wejść na płycie. 4.4 Obszar System obsługuje do 16 niezależnych stref. Strefa 1 może być używana jako obszar wspólny. 4.5 Użytkownik Centrala alarmowa obsługuje do 64 niezależnych użytkowników. Kod użytkownika i uprawnienia mogą być określone dla każdego użytkownika. Korzystając z urządzeń radiowych, można użyć do 128 pilotów oznaczających 128 dodatkowych użytkowników. 4.6 Programowalne wyjście Centrala alarmowa obsługuje maksymalnie 20 programowalnych wyjść, w tym 4 wyjścia na płycie i 16 wyjść zewnętrznych poprzez użycie dwóch modułów wyjściowych DX Przełącznik z kluczem System może zostać uzbrojony/rozbrojony przy pomocy przełącznika z kluczem oraz wyłącznika z kluczem. Przełączniki kluczowe są podłączone do modułu na płycie lub modułu rozszerzenia wejść. 4.8 Rejestr zdarzeń Centrala AMAX 4000 przechowuje zdarzenia w pamięci trwałej. Zdarzenie będzie przechowywane w pamięci, nawet jeśli centrala alarmowa nie prześle odpowiedniego raportu ze zdarzenia. Zdarzenia w historii zdarzeń mogą być wyszukiwane bezpośrednio przy pomocy klawiatury lub przesłane do oprogramowania do programowania zdalnego. Centrala AMAX 4000 przechowuje następujące listy zdarzeń: Rejestr zdarzeń Ilość zdarzeń Typ zdarzenia Cały rejestr zdarzeń 254 Wszystkie zdarzenia Dziennik zdarzeń 254 Zdarzenia Dziennik zdarzeń komunikatora 254 Zdarzenia komunikatora F.01U Installation Manual Bosch Sicherheitssysteme GmbH

11 AMAX panel 4000 / AMAX panel 4000 Podstawowe informacje pl Klawiatury Klawiatura oraz dokument dołączony do centrali alarmowej ułatwiają instalację oraz obsługę centrali alarmowej. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

12 12 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel Opcjonalne moduły i urządzenia peryferyjne Klawiatura Wprowadzenie System obsługuje maksymalnie 16 klawiatur. Typy obsługiwanych klawiatur są przedstawione poniżej: Klawiatura IUI-AMAX4-TEXT (klawiatura tekstowa LCD) Klawiatura IUI-AMAX3-LED16 (z wyświetlaczem LED i obsługą 16 stref) Klawiatura IUI-AMAX3-LED8 (z wyświetlaczem LED i obsługą 8 stref) Klawiatura IUI-AMAX-LED8 (z wyświetlaczem LED i obsługą 8 lini) Klawiatura IUI-AMAX-LCD8 (z wyświetlaczem LCD i obsługą 8 lini) Ustawienie adresu W przypadku modeli IUI-AMAX4-TEXT, IUI-AMAX3-LED16 i IUI-AMAX3-LED8 lokalizacja klawiatury jest programowana przy pomocy 6-pozycyjnego mikroprzełącznika. Patrz, Strona 12. Adres każdej klawiatury jest unikalny. Wł. Wył. Rysunek 5.1: 6-pozycyjny mikroprzełącznik Styki mikroprzełącznika 5 i 6 nie są używane. Mikroprzełącznik S1 S2 S3 S4 S5 S6 Adres klawiatury Włączona Wyłączona Wyłączona Wyłączo na 2 Wyłączona Włączona Wyłączona Wyłączo na 3 Włączona Włączona Wyłączona Wyłączo na 4 Wyłączona Wyłączona Włączona Wyłączo na 5 Włączona Wyłączona Włączona Wyłączo na 6 Wyłączona Włączona Włączona Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączona Wyłączona Wyłączona Wyłączona Wyłączona Wyłączona F.01U Installation Manual Bosch Sicherheitssysteme GmbH

13 AMAX panel 4000 / AMAX panel 4000 Opcjonalne moduły i urządzenia peryferyjne pl 13 7 Włączona Włączona Włączona Wyłączo na 8 Wyłączona Wyłączona Wyłączona Włączon a 9 Włączona Wyłączona Wyłączona Włączon a 10 Wyłączona Włączona Wyłączona Włączon a 11 Włączona Włączona Wyłączona Włączon a 12 Wyłączona Wyłączona Włączona Włączon a 13 Włączona Wyłączona Włączona Włączon a 14 Wyłączona Włączona Włączona Włączon a 15 Włączona Włączona Włączona Włączon a 16 Wyłączona Wyłączona Wyłączona Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Wyłączo na Włączon a Wyłączona Wyłączona Wyłączona Wyłączona Wyłączona Wyłączona Wyłączona Wyłączona Wyłączona Wyłączona Tabela 5.1: Ustawienia adresu klawiatury W przypadku modeli IUI-AMAX-LED8 i IUI-AMAX-LCD8 może być ustawiony tylko adres 1 lub adres 2 poprzez zworkę lokalizacji. Zworka nie zwarta: adres 1. Zworka zwarta: adres 2. Adres 1 Zworka nie zwarta: Adres 2 Zworka zwarta (oba metalowe styki są zasłonięte) Tabela 5.2: Ustawienia zworki klawiatury Patrz także Ustawienia adresu klawiatury, Strona Okablowanie i instalacja Podłączyć klawiaturę do magistrali centrali alarmowej. Patrz, Strona 14 R: dostarcza zasilanie 12 V do klawiatury i innych urządzeń. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

14 R G Y B 14 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel 4000 B: przewód uziemiający. G: służy do przesyłania danych z centrali alarmowej do urządzeń zewnętrznych. Y: służy do przesyłania danych z urządzeń zewnętrznych do centrali alarmowej. Centrala alarmowa PO 1 PO 2 Klawiatura R czerwony PO 3 PO 4 B czarny G zielony Y żółty Rysunek 5.2: Połączenie z centralą alarmową Długość kabla o przekroju żył 0,8 mm lub 1,0 mm do podłączenia pojedynczej klawiatury nie może przekraczać 200 metrów. Uwaga! Centrala alarmowa może połączyć się z maks. 16 klawiaturami, w tym samym czasie 8 podłączonych do magistrali rozszerzeń 1 firmy Bosch i 8 podłączonych do magistrali rozszerzań 2. Całkowita długość kabla służącego do podłączenia wszystkich klawiatur i modułów rozszerzenia podłączonych do magistrali rozszerzeń Bosch nie może przekraczać 700 metrów Test Centrala alarmowa umożliwia przetestowanie komunikacji z klawiaturą, a w przypadku błędu wysyła raport o braku komunikacji. Moduł rozszerzenia wejść DX Instalacja Centrala alarmowa obsługuje maksymalnie sześć modułów rozszerzenia wejść DX2010. Moduł jest podłączony do magistrali rozszerzeń Bosch 1 lub 2. magistrali danych centrali alarmowej. Każdy moduł rozszerzający obsługuje maks. osiem wejść. Patrz, Strona 29, aby uzyskać więcej informacji. Okablowanie W celu połączenia modułu DX2010 z centralą alarmową nie należy używać skrętki dwużyłowej ani kabla ekranowanego. Szczegółowe informacje na temat długości przewodu są przedstawione w poniższej tabeli F.01U Installation Manual Bosch Sicherheitssysteme GmbH

15 Y G B R AMAX panel 4000 / AMAX panel 4000 Opcjonalne moduły i urządzenia peryferyjne pl 15 Źródło zasilania Średnica żyły 0,8 mm Średnica żyły 1,2 mm Zewnętrzne źródło zasilania 200 m 200 m Centrala alarmowa 30 m 76 m Tabela 5.3: Długości przewodów dla modułu DX2010 Połączenie modułu DX2010 z magistralą centrali alarmowej, gdy moduł jest zasilany przez centralę, zostało przedstawione na rysunku poniżej. Centrala alarmowa DX2010 COM 1 Y żółty AUX 1- AUX 2- AUX 2+ AUX 1+ G zielony B czarny (-) R czerwony (+) Y G B R TMPR Rysunek 5.3: Połączenie modułu DX2010 z centralą alarmową W przypadku użycia zewnętrznego źródła zasilania patrz rysunek poniżej. Centrala alarmowa DX2010 COM 1 Y żółty AUX 1- AUX 2- AUX 2+ AUX 1+ G zielony B czarny (-) R czerwony (+) TMPR (+) (-) 12 VDC Zewnętrzny zasilacz sieciowy Rysunek 5.4: Podłączenie modułu DX2010 do centrali alarmowej sterowania z zewnętrznym zasilaniem Bosch Sicherheitssysteme GmbH Installation Manual F.01U

16 16 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel 4000 Uwaga! Centrala alarmowa dostarcza zasilanie 12 VDC przy maks. natężeniu 900 ma do każdej magistrali lub zasilanie pomocnicze do wyjścia urządzeń zewnętrznych. Gdy całkowite natężenie prądu magistrali i zasilania pomocniczego przekracza 2 A, wymagane jest zewnętrzne źródło zasilania Zabezpieczenie antysabotażowe Każdy moduł DX2010 jest wyposażony w zabezpieczenie antysabotażowe oraz wejście zabezpieczenia antysabotażowego, które nie należy do wejść stref. W przypadku sabotażu modułu DX2010 wysłany zostanie raport o sabotażu zawierający informację o adresie modułu. Ustawienie adresu Uwaga! Podczas zmiany adresu magistrali danych zasilanie modułu musi zostać ponownie podłączone w celu uaktywnienia nowego adresu. Każdy moduł DX2010 podłączony do centrali alarmowej musi mieć własny adres magistrali danych. Szczegółowe informacje zostały przedstawione w poniższej tabeli. Moduł Adres magistrali danych Moduł DX (wejścia 17 24) 103 Moduł DX (wejścia 25 32) 104 Moduł DX (wejścia 33 40) 105 Moduł DX (wejścia 41 48) 106 Moduł DX (wejścia 49 56) 107 Moduł DX (wejścia 57 64) 108 Tabela 5.4: Ustawienia adresów modułów DX2010 Ustawienia mikroprzełącznika adresu są przedstawione w poniższej tabeli. Mikroprzełącznik S1 S2 S3 S4 S5 S6 Adres magistrali danych Wyłączona Wyłączona Wyłączona Wyłączona Włączona Wyłączona 104 Wyłączona Wyłączona Wyłączona Wyłączona Włączona Włączona 105 Wyłączona Wyłączona Wyłączona Włączona Wyłączona Wyłączona 106 Wyłączona Wyłączona Wyłączona Włączona Wyłączona Włączona 107 Wyłączona Wyłączona Wyłączona Włączona Włączona Wyłączona 108 Wyłączona Wyłączona Wyłączona Włączona Włączona Włączona Tabela 5.5: Ustawienia mikroprzełącznika modułu DX F.01U Installation Manual Bosch Sicherheitssysteme GmbH

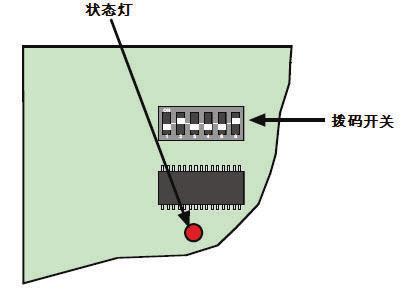

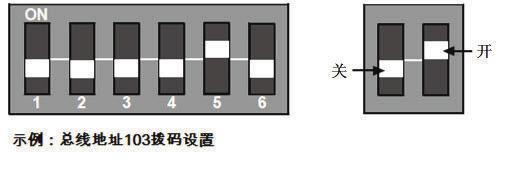

17 AMAX panel 4000 / AMAX panel 4000 Opcjonalne moduły i urządzenia peryferyjne pl 17 Wł. Wył. Przykład: Lokalizacja magistrali danych 103 ustawienia mikroprzełącznika Rysunek 5.5: Ustawienia mikroprzełącznika modułu DX Wskaźnik stanu Gdy urządzenie pracuje normalnie, wskaźnik miga raz na sekundę. Ciągłe świecenie wskaźnika wskazuje na następujące stany: Przewód uziemiający nie jest podłączony lub występuje awaria komunikacji między centralą alarmową a modułem. Do modułów z odpowiadającymi im adresami nie są przydzielone żadne strefy. Błąd ustawienia adresu modułu. Wyłączony: moduł jest wyłączony spod napięcia. Wskaźnik stanu Mikroprzełącznik Rysunek 5.6: Wskaźniki stanu modułu DX Test Centrala alarmowa sprawdza, czy komunikacja z modułem przebiega normalnie. W przypadku błędu komunikacji generowany jest raport błędu zawierający adres modułu. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

18 18 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel Moduł rozszerzenia wyjść DX Instalacja Centrala alarmowa obsługuje maksymalnie dwa moduły rozszerzenia wyjść DX3010. Moduł jest podłączony do magistrali rozszerzeń Bosch 1 lub 2. Każdy moduł obsługuje osiem w pełni programowalnych wyjść przekaźnikowych. Podobnie jak wyjście na płycie, moduł DX3010 może być zaprogramowany jako wyjście śledzące obszar dla takich zdarzeń jak zdarzenie alarmowe, zdarzenie stanu uzbrojenia/rozbrojenia i zdarzenie alarmowe strefy. Więcej informacji na temat instalacji można znaleźć w instrukcji instalacji modułu DX3010. Patrz również, Strona 29, aby uzyskać więcej informacji. Okablowanie Gdy moduł zostanie umieszczony w obudowie centrali alarmowej, można zastosować zasilanie centrali alarmowej lub zasilanie zewnętrzne. W przypadku oddzielnej instalacji należy użyć zewnętrznego źródła zasilania. Źródło zasilania Średnica żyły 0,8 mm Średnica żyły 1,2 mm Centrala alarmowa 12,2 m 24,4 m Zewnętrzne źródło zasilania 305 m 610 m Tabela 5.6: Długości przewodów dla modułu DX3010 Szczegółowe informacje są przedstawione na rysunku poniżej. Centrala alarmowa DX3010 Y żółty AUX 1- AUX 2- AUX 2+ AUX 1+ G zielony B czarny (-) R czerwony (+) Y G B R Rysunek 5.7: Połączenie modułu DX3010 z centralą alarmową Sposób podłączenia modułu w przypadku zastosowania zewnętrznego źródła zasilania jest przedstawiony na poniższym rysunku F.01U Installation Manual Bosch Sicherheitssysteme GmbH

19 AMAX panel 4000 / AMAX panel 4000 Opcjonalne moduły i urządzenia peryferyjne pl 19 Centrala alarmowa DX3010 Y żółty AUX 1- AUX 2- AUX 2+ AUX 1+ G zielony Y G B R B czarny (-) R czerwony (+) (+) (-) Zewnętrzny zasilacz sieciowy Rysunek 5.8: Podłączenie modułu DX3010 do panelu sterowania z zewnętrznym zasilaniem Uwaga! W przypadku użycia zewnętrznego źródła zasilania czarny przewód (-) nie może być uziemiony Ustawienie adresu Uwaga! Podczas zmiany adresu magistrali danych zasilanie modułu musi zostać ponownie podłączone w celu uaktywnienia nowego adresu. Każdy moduł DX3010 podłączony do centrali alarmowej musi mieć własny adres magistrali danych. Szczegółowe informacje są przedstawione w tabeli poniżej. Moduł Adres magistrali danych Moduł DX (wyjścia 5 12) 150 Moduł DX (wyjścia 13 20) 151 Tabela 5.7: Ustawienia adresów modułów DX3010 Ustawienia mikroprzełącznika adresu są przedstawione w poniższej tabeli. Mikroprzełącznik S1 S2 S3 S4 S5 S6 Adres magistrali danych Tryb Bosch Sicherheitssysteme GmbH Installation Manual F.01U

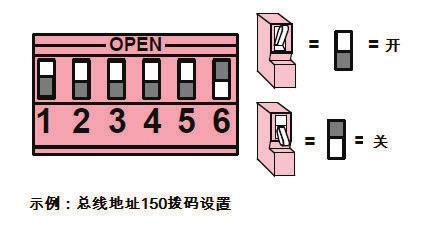

20 20 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel Włączona Włączona Włączona Włączona Włączona Wyłączona 151 Wyłączona Włączona Włączona Włączona Włączona Wyłączona Tabela 5.8: Ustawienia mikroprzełącznika modułu DX3010 Wł. Wył. Przykład: Lokalizacja magistrali danych 150 ustawienia mikroprzełącznika Rysunek 5.9: Ustawienia mikroprzełącznika modułu DX Test Centrala alarmowa sprawdza, czy komunikacja z modułem przebiega normalnie. W przypadku błędu komunikacji generowany jest raport błędu zawierający adres modułu. 5.4 Moduł interfejsu sieciowego B Wprowadzenie Moduł komunikacji Ethernet B426 obsługuje monitorowaną, dwukierunkową komunikację IP przez sieć Ethernet do transmisji komunikatów alarmowych, zdalnego programowania i sterowania centralą alarmową. Centrala alarmowa obsługuje maksymalnie dwa moduły B426. Instalacja Przed instalacją modułu B426 należy odłączyć od centrali alarmowej wszystkie źródła zasilania (zasilanie sieciowe i akumulator zapasowy). W celu instalacji modułu B426 w obudowie centrali alarmowej lub innej należy skorzystać ze standardowej metody instalacji z użyciem trzech otworów montażowych. Więcej informacji na temat instalacji można znaleźć w Instrukcji instalacji i obsługi modułu B426. Patrz również, Strona 29, aby uzyskać więcej informacji Okablowanie Podłączyć moduł B426 do magistrali rozszerzeń firmy Bosch 1 lub 2. Długość przewodu nie może przekraczać 150 metrów F.01U Installation Manual Bosch Sicherheitssysteme GmbH

21 AMAX panel 4000 / AMAX panel 4000 Opcjonalne moduły i urządzenia peryferyjne pl 21 Centrala alarmowa B426 R Y czerwony żółty AUX 1- AUX 2- AUX 2+ AUX 1+ G zielony Y G B R B czarny Rysunek 5.10: Połączenie modułu B426 z centralą alarmową Ustawienie adresu W przypadku użycia pierwszego modułu B426 przełączyć przełącznik obrotowy do pozycji 6, tj. ustawić adres na 134. W przypadku użycia drugiego modułu B426 przełączyć przełącznik obrotowy do pozycji 9, tj. ustawić adres na 250. Uwaga! Podczas zmiany adresu magistrali danych zasilanie modułu musi zostać ponownie podłączone w celu uaktywnienia nowego adresu Konfiguracja W celu ponownej konfiguracji modułu lub połączenia się z centralą alarmową za pomocą oprogramowania do programowania zdalnego należy użyć sieci lub bezpośredniego połączenia, aby uzyskać dostęp do wbudowanego serwera sieci web. Więcej informacji na temat konfiguracji można znaleźć w Instrukcji instalacji i obsługi modułu B426. Wskaźnik stanu Moduł B426 jest wyposażony w następujące wskaźniki LED, które są pomocne podczas rozwiązywania problemów. Niebieski wskaźnik stanu systemu. Zielony wskaźnik magistrali danych. Zielony wskaźnik połączenia z siecią Ethernet. Szczegółowe informacje są przedstawione w poniższej tabeli. Kolor Tryb świecenia Funkcja Niebieski Regularne miganie Normalna praca Niebieski 3 błyski Normalne zasilanie, brak komunikacji Bosch Sicherheitssysteme GmbH Installation Manual F.01U

22 22 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel 4000 Niebieski Stale włączony Stan awaryjny Niebieski Stale wyłączony Przerwa w zasilaniu lub inny stan awaryjny Tabela 5.9: Funkcje wskaźników systemu modułu B426 Więcej informacji na temat wskaźników można znaleźć w Instrukcji instalacji i obsługi modułu B Test Centrala alarmowa sprawdza, czy komunikacja z modułem przebiega normalnie. W przypadku błędu komunikacji generowany jest raport błędu zawierający adres modułu. 5.5 Moduł komunikacyjny ITS-DX4020-G Wprowadzenie Moduł komunikacyjny Conettix ITS-DX4020-G GPRS umożliwia komunikację IP poprzez komercyjną sieć GPRS. Ustawieniem domyślnym w module ITS-DX4020-G jest przesyłanie informacji alarmowych poprzez sieć GPRS. W celu konfiguracji można ustawić tryb SMS lub USB. Obsługiwane jest zdalne programowanie i sterowanie centralą alarmową. Centrala alarmowa obsługuje maksymalnie dwa moduły komunikacyjne. 1 ITS-DX4020-G i 1 B426, lub 2 B426 Instalacja 1. Przed instalacją modułu ITS-DX4020-G należy odłączyć wszystkie źródła zasilania centrali alarmowej. 2. Włożyć kartę SIM. 3. W celu instalacji modułu ITS-DX4020-G w obudowie centrali alarmowej lub innej należy skorzystać ze standardowej metody instalacji z użyciem trzech otworów montażowych. 4. Podłączyć antenę magnetyczną ITS-DX4020-G. Połączenie W przypadku stosowania modułu ITS-DX4020-G w celu komunikacji z centralą alarmową adres magistrali powinien być ustawiony na 134. Istnieją dwa tryby połączenia modułu ITS-DX4020-G z centralą alarmową: GPRS i GSM F.01U Installation Manual Bosch Sicherheitssysteme GmbH

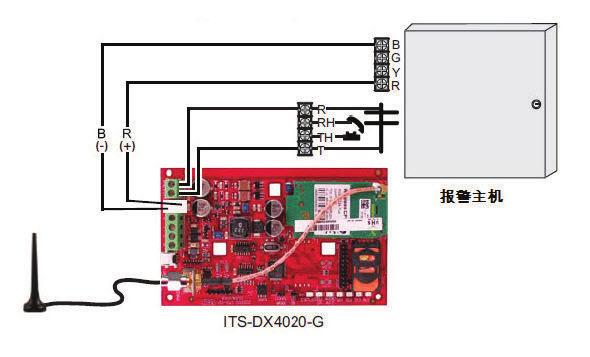

23 AMAX panel 4000 / AMAX panel 4000 Opcjonalne moduły i urządzenia peryferyjne pl 23 Centrala alarmowa Rysunek 5.11: Tryb GPRS obsługujący komunikację IP Centrala alarmowa Rysunek 5.12: Tryb GSM obsługujący komunikację PSTN (format Contact ID) Informacje na temat wskaźnika stanu, konfiguracji oraz szczegółowe informacje na temat modułu ITS-DX4020-G można znaleźć w Instrukcji instalacji i obsługi Test Centrala alarmowa sprawdza, czy komunikacja z modułem przebiega normalnie. W przypadku błędu komunikacji generowany jest raport błędu zawierający adres modułu. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

24 24 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel Odbiornik radiowy RF 3227E Wprowadzenie Odbiornik radiowy RF3227E umożliwia stosowanie urządzeń bezprzewodowych z centralą AMAX panel Montaż Ważne uwagi Jeśli jest to możliwe, odbiornik należy zamontować w centralnym położeniu w stosunku do wszystkich czujników bezprzewodowych. Odbiornik należy zamontować w pozycji pionowej z zachowaniem przynajmniej 25 cm wolnego miejsca nad urządzeniem na anteny. Należy unikać montowania odbiornika w miejscach, w których znajduje się znaczna ilość metalu lub przewodów elektrycznych, takich jak kotłownia lub pralnia. Jeśli nie można tego uniknąć, należy zamontować odbiornik z antenami, których wysokość przekracza poziom wszelkich powierzchni metalowych. Należy unikać montowania odbiornika w miejscach, w których może być narażony na działanie wilgoci. Zwykle zasięg odbioru sygnału radiowego zwiększa się, gdy urządzenie jest montowane na większej wysokości oraz gdy w pobliżu anten nie znajdują się żadne elementy metalowe. Konfiguracja ściennego zabezpieczenia antysabotażowego Uwaga! Jeśli ścienne zabezpieczenie antysabotażowe nie jest używane, patrz punkt 3.3. Aby włączyć ścienne zabezpieczenie antysabotażowe: Zdjąć zewnętrzną pokrywę odbiornika (patrz Rysunek 1) i odłożyć ją na bok. W tym miejscu umieścić śrubokręt i nacisnąć. Rysunek 5.13: Zdejmowanie pokrywy zewnętrznej Zdjąć pokrywę wewnętrzną przez naciśnięcie zatrzasku. Pokrywa Zabezpieczenie antysabotażowe Nacisnąć zatrzask, aby zdjąć pokrywę wewnętrzną. Rysunek 5.14: Zdejmowanie pokrywy wewnętrznej ADDR R B G Y Przesunąć zworkę ściennego zabezpieczenia antysabotażowego, jak przedstawiono na Rysunku F.01U Installation Manual Bosch Sicherheitssysteme GmbH

25 AMAX panel 4000 / AMAX panel 4000 Opcjonalne moduły i urządzenia peryferyjne pl 25 Zworka ściennego zabezpieczenia antysabotażowego ADDR R B G Y Ścienne zabezpieczenie antysabotażowe wyłączone (ustawienie domyślne) Ścienne zabezpieczenie antysabotażowe włączone Instalować zworki na stykach tylko na czas przechowywania. Rysunek 5.15: Zworka ściennego zabezpieczenia antysabotażowego Założyć pokrywę wewnętrzną. Umieścić sprężynę znajdującą się w zestawie montażowym na trzonku przełącznika zabezpieczenia antysabotażowego umieszczonym z tyłu odbiornika (patrz Rysunek). Tylna część odbiornika Rysunek 5.16: Tylna część odbiornika Uwaga! Zachować ostrożność Delikatnie docisnąć sprężynę do stożkowego trzonka. Nie dociskać jej do trzonka z użyciem siły. Montaż odbiornika Ustalić miejsce montażu odbiornika. Jeśli nie zrobiono tego wcześniej, zdjąć zewnętrzną osłonę odbiornika (jak przedstawiono na Rysunku) i odłożyć ją na bok. Przyłożyć podstawę odbiornika do ściany w miejscu, w którym odbiornik ma zostać zamontowany, i zaznaczyć dwa otwory montażowe (patrz Rysunek). Bosch Sicherheitssysteme GmbH Installation Manual F.01U

26 26 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel 4000 Otwory montażowe Złącza anteny ADDR R B G Y Zabezpieczenie antysabotażowe pokrywy Dioda LED Złącze magistrali i zasilania Rysunek 5.17: Montowanie odbiornika Lokalizacja preferowana Zamontować antenę w jednym z następujących miejsc. W zależności od konfiguracji antena zamontowana w tym miejscu może zapewnić lepszą wydajność. Rysunek 5.18: Podłączenie anten Ustawianie opcji odbiornika W przypadku zmiany tych ustawień należy odłączyć i ponownie podłączyć odbiornik do źródła zasilania, aby nowe ustawienia zostały zastosowane. W razie potrzeby ustawić opcję adresu odbiornika Ustawienie adresu Uwaga! Podczas zmiany adresu magistrali danych zasilanie modułu musi zostać ponownie podłączone w celu uaktywnienia nowego adresu F.01U Installation Manual Bosch Sicherheitssysteme GmbH

27 AMAX panel 4000 / AMAX panel 4000 Opcjonalne moduły i urządzenia peryferyjne pl 27 Opcja adresu odbiornika musi posiadać ustawienie Odbiornik #1. Centrala AMAX 4000 obsługuje tylko Odbiornik 1 Odbiornik 2 nie jest obsługiwany. Zworka lokalizacji ADDR R B G Y Brak zworki = odbiornik 1 (domyślnie) Instalować zworki na stykach tylko na czas przechowywania. Zworka = odbiornik 2 Rysunek 5.19: Adres Okablowanie Podłączyć odbiornik RF3227E do magistrali rozszerzeń firmy Bosch 1 lub 2. Długość przewodu nie może przekraczać 300 metrów. Dołączenie dodatkowych urządzeń do magistrali może skrócić tę maksymalną odległość. Nie jest wymagany przewód ekranowany. Nie należy używać skrętki dwużyłowej. Centrala alarmowa RF3227E Y żółty AUX 1- AUX 2- AUX 2+ AUX 1+ G zielony Y G B R B czarny (-) R czerwony (+) Rysunek 5.20: Podłączenie RF3227E. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

28 28 pl Opcjonalne moduły i urządzenia peryferyjne AMAX panel 4000 / AMAX panel Wskaźnik stanu Tabela przedstawia stany odbiornika wskazywane przez tryby świecenia diody LED. Tryb świecenia diody LED Włączona Wyłączona Włącza się na krótką chwilę Szybko miga przez krócej niż 1 minutę Szybko miga przez dłużej niż 1 minutę Znacznie Odbiornik działa normalnie. Przerwa w dopływie prądu lub odbiornik nie jest prawidłowo okablowany. Odbiornik potwierdził otrzymanie komunikatu od zgodnego nadajnika Odbiornik jest programowany ze zgodnej centrali wprowadzenie identyfikatorów stref i nadajników. Ten stan ma miejsce po inicjalizacji systemu (uruchomieniu) lub gdy do systemu są wprowadzane informacje o nowej strefie. Szybkie miganie trwa krócej niż 1 minutę. Odbiornik nie przeszedł pomyślnie autotestów uruchomieniowych. Wymienić odbiornik. 5.7 Odbiornik Radion RFRC-OPT Informacje ogólne Odbiornik Radion RFRC Opt umożliwia stosowanie urządzeń bezprzewodowych z centralą AMAX Instalacja Ustawienie adresu Centrala AMAX 4000 obsługuje tylko jeden odbiornik. Okablowanie Podłączyć odbiornik RFRC - OPT Radion do magistrali rozszerzeń Bosch 1 lub 2. Wskaźnik stanu 5.8 Oprogramowanie do zdalnego programowania (RPS) Centralę alarmową można połączyć zdalnie z oprogramowaniem ITS-A-LINK PLUS firmy Bosch lub oprogramowaniem zewnętrznym zintegrowanym z pakietem BOSCH SDK w celu zaprogramowania. Oprogramowanie umożliwia uzyskiwanie dostępu do wszystkich opcji i funkcji oraz zarządzanie wpisami o zdarzeniach i raportami serwisowymi. Więcej informacji na temat oprogramowania ITS-A-LINK PLUS można znaleźć w Instrukcji obsługi. 5.9 Klucz programujący / klucz aktualizacji oprogramowania układowego Klucz programujący służy do kopiowania i przechowywania wszystkich informacji programujących w centrali alarmowej. Klucz aktualizacji oprogramowania służy do aktualizacji oprogramowania układowego F.01U Installation Manual Bosch Sicherheitssysteme GmbH

29 AMAX panel 4000 / AMAX panel 4000 Instalacja pl 29 6 Instalacja Niniejszy rozdział opisuje instalację centrali AMEX 4000 i podłączanie do niej zasilania. Niniejszy system/urządzenie może być instalowane przez personel posiadający stosowne kwalifikacje. Podczas instalowania urządzenia i przewodów źródło zasilania centrali powinno być wyłączone, aby zapobiec uszkodzeniu sprzętu W celu odłączenia źródła zasilania powinien być łatwo dostępny odpowiedni rozłącznik obwodu. Niniejszy system/urządzenie musi zostać podłączone do uziemionego gniazdka elektrycznego. Przed odłączeniem zasilacza należy odłączyć wszystkie złącza sieci telekomunikacyjnych. Po podłączeniu wszystkich przewodów do centrali należy podłączyć zasilanie sieciowe i akumulatory. Świecąca kontrolka zasilania na klawiaturze wskazuje, że zasilanie sieciowe zostało podłączone. Uwaga! - Używać tylko akumulatorów zabezpieczonych przed wyciekiem - Zużyte akumulatory muszą być poddane recyklingowi. - Nieprawidłowa wymiana akumulatora może grozić pożarem, wybuchem lub poparzeniem - W warunkach normalnej eksploatacji akumulator należy wymieniać co 3 5 lat - Na akumulatorze należy umieścić etykietę z datą jego wymiany Uwaga! Urządzenie może być instalowane i serwisowane wyłącznie przez personel posiadający stosowne kwalifikacje. Firma Bosch zaleca testowanie całego systemu alarmowego co najmniej raz w tygodniu. Czynności konserwacyjne powinny być wykonywane przez personel posiadający stosowne kwalifikacje, cztery razy w roku. 6.1 Instalacja modułów Obudowa zawiera jedynie płytki drukowane i transformatory centrali alarmowej. Nie zawiera innych urządzeń, które mają zostać zainstalowane. 1. Otworzyć w module otwory do wyłamania przeznaczone na przewody. 2. Używając modułu, ustalić położenie dwóch górnych otworów montażowych na ścianie instalacyjnej. 3. Wstępnie umieścić wkręty w otworach montażowych (dostarczone przez instalatora). 4. Umieścić wkręty w module. 5. Dokręcić wkręty. 6. Przymocować za pomocą wkrętów dwa dolne otwory montażowe. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

30 30 pl Instalacja AMAX panel 4000 / AMAX panel 4000 Uwaga! W przypadku montowania modułu na ścianie niebędącą ścianą nośną należy wybrać odpowiedni zestaw wkrętów pozycjonujących. Górne otwory montażowe Górne otwory montażowe Dolne otwory montażowe Dolne otwory montażowe Standardowa obudowa Obudowa z płytą montażową 6.2 Obudowa z płytą montażową Rysunek 6.1: Obudowa wraz z płytą montażową Moduły rozszerzeń można umieścić w obudowie centrali alarmowej. Dostępnych jest kilka miejsc. Rysunek 6.1. przedstawia standardową instalację obudowy i instalację z płytą montażową 6.2 Instalacja akumulatora System obsługuje jeden uszczelniony akumulator kwasowo-ołowiowy. Po pełnym naładowaniu akumulator może być używany jako zapasowe źródło zasilania. Patrz, Strona F.01U Installation Manual Bosch Sicherheitssysteme GmbH

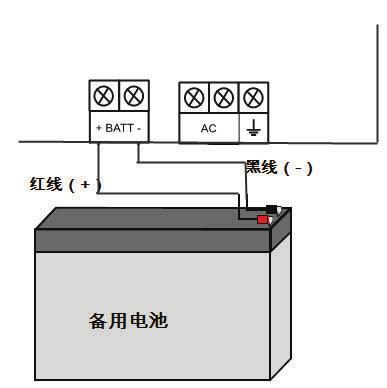

31 AMAX panel 4000 / AMAX panel 4000 Instalacja pl 31 Uwaga! - Używać tylko akumulatorów zabezpieczonych przed wyciekiem - Zużyte akumulatory muszą być poddane recyklingowi. W przypadku gdy akumulator nie zostanie prawidłowo wymieniony - Ryzyko pożaru, wybuchu lub poparzenia W warunkach normalnej eksploatacji wymieniać akumulator co 3-5 lat. Za każdym razem, gdy instalowany jest nowy akumulator, umieścić na nim etykietę z datą. Niebezpieczeństwo! Należy zachować szczególną ostrożność podczas łączenia przewodu dodatniego (czerwonego) z wejściem BATT + centrali alarmowej. W przypadku wystąpienia zwarcia z wejściem BATT + centrali alarmowej lub z obudową wystąpi wyładowanie łukowe. W celu wyjęcia akumulatora z centrali alarmowej najpierw należy odłączyć dodatni przewód akumulatora. 1. Umieścić akumulator na spodzie modułu. 2. Zlokalizować czerwony i czarny przewód dostarczone z akumulatorem. 3. Połączyć jeden koniec czarnego przewodu z wejściem BATT - centrali alarmowej, a drugi koniec z biegunem ujemnym (-) akumulatora. 4. Połączyć jeden koniec czerwonego przewodu z wejściem BATT + centrali alarmowej, a drugi koniec z biegunem dodatnim (+) akumulatora. Po zakończeniu instalacji i podłączeniu akumulatora zapasowego i głównego źródła zasilania centrala alarmowa zacznie ładować akumulator. Przewód czerwony (+) Przewód czarny (-) Akumulator zapasowy Rysunek 6.2: Podłączanie akumulatora Bosch Sicherheitssysteme GmbH Installation Manual F.01U

32 32 pl Instalacja AMAX panel 4000 / AMAX panel Uruchamianie systemu Po uruchomieniu systemu należy ustawić datę i godzinę. W przeciwnym razie zostanie wyświetlony komunikat o usterce. Po uruchomieniu lub zresetowaniu system powraca do poprzedniego stanu uzbrojenia / rozbrojenia. W celu ograniczenia liczby fałszywych alarmów spowodowanych uruchamianiem systemu (lub przywracaniem zasilania po zaniku zasilania sieciowego i dodatkowego) urządzenie nie wykonuje testu stref w ciągu jednej minuty po włączeniu zasilania. 6.4 Wskaźnik stanu systemu O stanie systemu informuje wskaźnik stanu LED znajdujący się na płycie głównej. Kiedy wskaźnik wolno miga na czerwono (włączanie i wyłączanie wskaźnika z odstępem 1 s), oznacza to, że system pracuje normalnie Instalacja powinna być wykonana zgodnie Klasa 2, Klasa środowiska 2 System musi być umieszczony wewnątrz monitorowanego pomieszczenia i na stabilnej powierzchni. Klawiatury muszą być umieszczone wewnątrz monitorowanego pomieszczenia i na stabilnej powierzchni. Gdy system jest sprawdzony i gotowy do użycia, a drzwi obudowy oraz akcesoria obudowy muszą być zabezpieczone za pomocą dostarczonych śrub W celu spełnienia wymagań dla sygnalizacji alarmu i transmisji, jeden z następujących opcji musi być używany Dwa nadajniki alarmu (PO-1 PO-2 i PO +) i komunikator ATS 2 (Dialer na płycie, B426, D4020 lub DX4020G) Jednen Nadajnik z własnym zasilaniem i jeden komunikator ATS 2 (Dialer na plycie, B426, D4020 lub DX4020G) Dwa komunikatory, jeden ATS 2 (Dialer na płycie, B426, D4020 lub DX4020G) oraz jeden ATS 1 (Dialer na płycie, B426, D4020 or DX4020G) Jeden komunikator ATS 3 (DX4020 lub B426) Wszystkie komunikatory muszą być połączoneh do stacji monitorigu. Tylko dialer na płycie głównej i opcjonalny magistrala comunikatorów może być wykorzystana jako transmisja alarmu zgodnie z. jeden 12 V/7 Ah lub jeden akumulator 12 V/18 Ah musi być podłączony do systemu. maks. prąd dla wszystkich komponentów z akumulatora 7 Ah = 550 ma maks. prąd dla wszystkich komponentów z akumulatora 7 Ah = 1500 ma (tryb gotowości 12 h, ładowanie 80% bateri w 72 h) (płyta główna = 100 ma, Klawiatura IUI-AMAX = 31 ma, DX2010 = 35 ma, DX3010 = 10 ma, B426 = 100 ma, DX4020G = 65 ma, RF3227E = 30 ma, RFRC-OPT = 30 ma) W celu spełnienia wymagań dotyczące wskazania trybu załączenia uzbrojenia/ rozbrojenia systemu, stan ten musi być widoczny z zewnątrz monitorowanego obszaru (oznaczenie to może być ograniczone w czasie) Aby spełnić dotyczące dostępu do chronionej strefy, jedna z następujących opcji musi być użyta Otwarcie drzwi (podczas wyjścia/wejścia) musi rozpocząć się procedura wyjścia F.01U Installation Manual Bosch Sicherheitssysteme GmbH

33 AMAX panel 4000 / AMAX panel 4000 Instalacja pl 33 Sygnalizacja statusu uzbrojony/rozbrojony Dostęp do chronionego obszaru (drzwi nie rozpoczynają procedury wejścia) jest zabroniony (np. w przypadku forsowania drzwi, uszkodzenia mechanicznego, itp.) Zamknięcie obudowy może być wykorzystane wyłacznie przy braku wymagań zgodności. Uzbrajanie za pomocą telefonu może być wykorzystane przy braku wymagań zgodności. Akcesoria modułów, z wyjątkiem modułu wejściowego (DX2010) może być używany tylko wewnątrz obudowy (na przeznaczonym miejscu). Gdy moduł wejściowy (DX2010) jest używany w zewnętrznej obudowie (AE20), to tamper musi być podłaczony do płytki drukowanej modułu wejściowego (DX2010) Centrala musi zostać zaprogramowana zgodnie z wymaganiami z zaznaczeniem w arkuszu programowania. Jeżeli centrala nie jest ustawiona zgodnie z wytycznymi, to zaznaczenie (na etykiecie) musi zostać usunięte. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

34 34 pl Ustawienia AMAX panel 4000 / AMAX panel Ustawienia Niniejszy rozdział opisuje ustawienia i działanie centrali AMAX panel Komunikacja i raportowanie Niniejsza część przedstawia informacje dotyczące programowania, które są wymagane, aby centrala AMAX panel 4000 / AMAX panel 4000 mogła komunikować się z odbiornikiem stacji bazowej. Te parametry określają numery telefonów / adresy IP, z którymi centrala ma się łączyć, formaty transmisji i opcje komunikacji internetowej Numer telefonu odbiornika/port i adres IP Centrala może uwzględnić w raportach informacje dotyczące zdarzeń pochodzące z czterech wbudowanych dialerów. Dialery zgodnie z konfiguracją wysyłają raporty do odbiorników od 1 do 4. Dla każdego dialera można zaprogramować 4 osobne numery telefonów lub adresy IP i porty, formaty raportów i identyfikatory abonenta, a także, w razie konieczności, opcje komunikacji z Internetem. Przykład Można ustawić dialer 1, aby wysyłał raporty w formacie CFSK do odbiornika 1, a także dialery 2, 3 i 4, aby wysyłały raporty w formacie Contact ID do odbiornika stacji bazowej tylko, gdy dialer 1 nie może wysłać raportu. Aby zaprogramować numer telefonu: Każdy adres przechowuje jedną cyfrę zapisanego numeru telefonu. Na końcu numeru telefonu należy wstawić liczbę 15, która informuje dialer o końcu numeru telefonu. Proces wybierania numeru zostaje zakończony po rozpoznaniu liczby 15. Przykład Aby zaprogramować jako numer telefonu dla odbiornika 1, w adresach należy zapisać następującą sekwencję: [ x x x x x x x x], gdzie x oznacza dowolną cyfrę. Aby wprowadzić 4- sekundową przerwę w sekwencji wybierania numeru, należy zaprogramować liczbę 13. Przerwa może być konieczna, jeśli dialer komunikuje się za pośrednictwem starszej (wolniejszej) centrali telefonicznej, lub gdy obecny jest system PABX. Przykład Aby zaprogramować numer 02 przerwa , należy wprowadzić: [ x x x x x]. Poniższa tabela przedstawia sposób programowania liczb, przycisków i funkcji dla numeru telefonu. Wymagana cyfra Programowana wartość Wymagana cyfra Programowana wartość * # Przerwa 4 s Zacisk F.01U Installation Manual Bosch Sicherheitssysteme GmbH

35 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl Tabela 7.1: Cyfry w sekwencji wybierania numeru Aby zaprogramować adres IP i numer portu: W adresie IP nie należy używać znaków interpunkcyjnych. Jeśli jednostka adresu IP zawiera mniej niż 3 cyfry, należy użyć cyfry 0 jako wypełnienia w wyższych bitach. Pozostałe 5 cyfr służy do zaprogramowania portu. Numery portów są dostępne w zakresie Jeśli numer portu zawiera mniej niż 5 cyfr, należy użyć cyfry 0 jako wypełnienia. Przykład Aby zaprogramować adres IP :80 jako adres IP odbiornika 1, w adresach należy wprowadzić następującą sekwencję: [ ] Uwaga! Opcje zapobiegania odtwarzaniu, czasu oczekiwania na potwierdzenie i interwałów między impulsami są używane wyłącznie w formacie Conettix IP. Numer telefonu oraz adres IP i numer portu odbiornika 1 4 Kiedy format danych przypisany do zaprogramowanego powyżej adresu jest formatem komunikacji sieciowej, jest on traktowany jako adres IP i numer portu. Jeśli jest to format inny niż sieciowy, sekwencja jest traktowana jako numer telefonu. Kiedy centrala przesyła raport, wybiera numer telefonu lub adres IP w celu nawiązania połączenia z centrum monitoringu. Jeśli połączenie zostanie nawiązane, odpowiednie dane są przesyłane, a dialer powraca do trybu czuwania. Przed rozpoczęciem programowania tych adresów należy skontaktować się ze stacją monitorowania alarmów w celu uzyskania właściwego numeru telefonu i adresu IP Numer ID abonenta odbiornika Odbiornik 1 4 identyfikator abonenta Identyfikator abonenta jest transmitowany, aby możliwe było wskazanie centrali, która nawiązuje połączenie. Identyfikator abonenta należy wprowadzić w sześciu adresach dostępnych dla każdej lokalizacji docelowej. Jeśli identyfikator abonenta jest krótszy niż 6 cyfr, należy użyć cyfry 0 jako wypełnienia w wyższych bitach. Przykład Identyfikator abonenta 4729 należy zaprogramować w sześciu adresach: [ ] Format transmisji odbiornika Format transmisji Odbiornik 1 4 format transmisji W opcjach adresów można wybrać format transmisji, aby określić sposób przekazywania wymaganych informacji do odbiornika stacji bazowej. Jeśli wybrano format Contact ID lub SIA, dane są przesyłane z wykorzystaniem linii telefonicznej. Jeśli wybrano format sieciowy Bosch, dane są przesyłane z wykorzystaniem modułu B426/DX4020 lub ITS-DX4020G GPRS. Domyślnym formatem transmisji jest Contact ID. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

36 36 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Formaty transmisji (Contact ID, SIA, Conettix IP) Centrala AMAX 4000/AMAX 4000 obsługuje trzy formaty transmisji Contact ID, SIA oraz Conettix IP na potrzeby funkcji telefonicznych i komunikacyjnych. Formaty transmisji dla odbiorników 1, 2, 3 i 4 należy zaprogramować oddzielnie w adresie 023, 053, 083 i 113 (patrz Transmission Format). Domyślnie centrala wysyła raporty w formacie Contact ID. Format Contact ID Format Contact ID umożliwia identyfikację setek stref na podstawie ich niepowtarzalnych kodów. Obsługuje on jednocyfrowy kwalifikator zdarzeń oraz trzycyfrowy kod zdarzeń, które pozwalają na szybką identyfikację raportowanego stanu. Format Contact ID jest bardzo prosty, ponieważ większość kodów zdarzeń i kodów identyfikatora strefy jest wstępnie zdefiniowana. Oprogramowanie stacji bazowej najczęściej umożliwia zidentyfikowanie strefy, w której został uruchomiony alarm, na podstawie kodu identyfikatora linii, a zwykle nie przywiązuje wagi do kodu zdarzenia. Format wiadomości Contact ID ACCT MT Q EEE GG CCC S ACCT = identyfikator abonenta MT = typ wiadomości, H Q = kwalifikator zdarzeń 1 = nowe zdarzenie lub otwarcie 3 = nowe przywrócenie lub zamknięcie 6 = raportowane w przeszłości nieprawidłowe zdarzenie EEE = kod zdarzenia GG = numer grupy (zawsze 0) CCC = strefa/contact ID, 000 oznacza brak informacji o linii/identyfikatorze S = cyfra sumy kontrolnej Uwaga: Wszystkie wartości 0 muszą być wysyłane jako 0x0A. Dane raportu w formacie Contact ID. Format SIA Centrala AMAX 4000 obsługuje format SIA. Format SIA umożliwia przesyłanie identyfikatora systemu, kodu zdarzenia, identyfikatora linii, identyfikatora obszaru, czasu zdarzenia, a także tekstu zdarzenia. Format Conettix IP Centrala AMAX 4000 obsługuje format nawiązywania połączeń Conettix IP. Centrala AMAX 4000 z modułami DX4020G i B426 może połączyć się z odbiornikami alarmowymi Bosch 6600/6100, używając formatu Conettix IP. Opis zdarzeń CID SIA Zdarze nie ALL Wywo łanie KP Zdarze nie dialer a Zdarz enie RESETOWANIE SYSTEMU ALARM WŁAMANIOWY 1130 BA F.01U Installation Manual Bosch Sicherheitssysteme GmbH

37 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 37 Opis zdarzeń CID SIA Zdarze nie ALL Wywo łanie KP Zdarze nie dialer a Zdarz enie PRZYWRÓCIE PO ALARMIE WŁAMANIOWYM 3130 BR 24-GODZ. ALARM WŁAMANIOWY 1133 BA PRZYWRÓCIE PO 24-GODZ. ALARMIE WŁAMANIOWYM 3133 BH AWARIA CZUJKI 1380 BT PRZYWRÓCIE PO AWARII CZUJKI 3380 BJ OBEJŚCIE CZUJKI 1570 BB PRZYWRÓCIE PO OBEJŚCIU CZUJKI 3570 BU SABOTAŻ CZUJKI 1144 TT PRZYWRÓCIE PO SABOTAŻU CZUJKI 3144 TJ UZBROJIE W TRYBIE OCHRONY PEŁNEJ 3401 CL ROZBROJIE Z TRYBU OCHRONY PEŁNEJ UZBROJIE W TRYBIE OCHRONY OBWODOWEJ ROZBROJIE Z TRYBU OCHRONY OBWODOWEJ 1401 OP 3441 CL 1441 OP CICHY ALARM Z KLAWIATURY 1120 PA ALARM POŻAROWY Z KLAWIATURY 1110 FA ALARM AWARYJNY Z KLAWIATURY 1100 QA ALARM NAPADOWY 1121 HA ZBYT WIELE PRÓB WPROWADZIA KODU 1421 JA NISKI POZIOM NAŁADOWANIA AKUMULATORA 1309 YT PRZYWRÓCIE AKUMULATORA 3309 YR AWARIA ZASILANIA SIECIOWEGO 1301 AT PRZYWRÓCIE ZASILANIA SIECIOWEGO 3301 AR ZASILANIE DODATKOWE 1300 IA PRZYWRÓCIE ZASILANIA DODATKOWEGO 3300 IR TEST KOMUNIKACJI 1602 RP ZMIANA KONFIGURACJI 1306 YG Bosch Sicherheitssysteme GmbH Installation Manual F.01U

38 38 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Opis zdarzeń CID SIA Zdarze nie ALL Wywo łanie KP Zdarze nie dialer a Zdarz enie AWARIA KOMUNIKACJI 1350 YC PRZYWRÓCIE KOMUNIKACJI 3350 YK AWARIA MODUŁU ZEWNĘTRZNEGO 1333 EM PRZYWRÓCIE MODUŁU ZEWNĘTRZNEGO 3333 SABOTAŻ MODUŁU ZEWNĘTRZNEGO 1341 ES PRZYWRÓCIE PO SABOTAŻU MODUŁU ZEWNĘTRZNEGO 3341 EJ USTAWIIE DATY I GODZINY 1625 JT ZMIANA KODU UŻYTKOWNIKA JV PRZEJŚCIE DO TRYBU PROGRAMOWANIA LB WYJŚCIE Z TRYBU PROGRAMOWANIA LX AWARIA LINII TELEFONICZNEJ 1351 LT PRZYWRÓCIE LINII TELEFONICZNEJ 3351 LR 24-GODZ. ALARM CICHEGO WYWOŁANIA 1120 PA PRZYWRÓCIE PO 24-GODZ. ALARMIE CICHEGO WYWOŁANIA 3120 PH 24-GODZ. ALARM POŻAROWY 1110 FA PRZYWRÓCIE PO 24-GODZ. ALARMIE POŻAROWYM 3110 FH AWARIA WYJŚCIA 1320 YA PRZYWRÓCIE WYJŚCIA 3320 YA CZAS LETNI (+ 1 GODZ.) 1625 JT CZAS ZIMOWY (- 1 GODZ.) 1625 JT OBEJŚCIE STANU AWARII DOSTĘP DO CTRALI 1422 JP AKTUALIZACJA OPROGRAMOWANIA YZ NAWIĄZANIE POŁĄCZIA ZDALNEGO 1412 RB AWARIA PAMIĘCI CLOCK 1626 SABOTAŻ TAMPERA 1137 TA PRZYWRÓCIE PO SABOTAŻU TAMPERA 3137 TH AWARIA LINI WYJŚCIA 1150 UA F.01U Installation Manual Bosch Sicherheitssysteme GmbH

39 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 39 Opis zdarzeń CID SIA Zdarze nie ALL Wywo łanie KP Zdarze nie dialer a Zdarz enie PRZYWRÓCIE PO AWARII LINI WYJŚCIA 3150 UR OPÓŹNIIE WYJŚCIA 1134 BA PRZYWRÓCIE PO OPÓŹNIIU WYJŚCIA 3134 BR ZWERYFIKOWANY ALARM WŁAMANIOWY 1139 BV NIEZWERYFIKOWANY ALARM WŁAMANIOWY 1130 BG AWARIA MODUŁU IP 1333 EM PRZYWRÓCIE MODUŁU IP 3333 BRAKUJĄCA DRUKARKA 1336 VZ PRZYWRÓCIE PO BRAKUJĄCEJ DRUKARCE 3336 VY BŁĄD DRUKARKI 1335 VT PRZYWRÓCIE PO BŁĘDZIE DRUKARKI 3335 VR BRAKUJĄCY MODUŁ DRUKARKI 1333 EM PRZYWRÓCIE PO BRAKUJĄCYM MODULE DRUKARKI 3333 BRAKUJĄCY ODBIORNIK RADIOWY 1333 EM PRZYWRÓCIE PO BRAKUJĄCYM ODBIORNIKU RADIOWYM 3333 SABOTAŻ ODBIORNIKA RADIOWEGO 1341 ES PRZYWRÓCIE PO SABOTAŻU ODBIORNIKA RADIOWEGO 3341 EJ AWARIA ODBIORNIKA RADIOWEGO 1333 ET PRZYWRÓCIE PO AWARII ODBIORNIKA RADIOWEGO 3333 ER ZAKŁÓCIA ODBIORNIKA RADIOWEGO 1344 XQ PRZYWRÓCIE PO ZAKŁÓCIACH ODBIORNIKA RADIOWEGO KONFLIKT KONFIGURACJI ODBIORNIKA RADIOWEGO PRZYWRÓCIE PO KONFLIKCIE KONFIGURACJI ODBIORNIKA RADIOWEGO 3344 XH BRAKUJĄCY PUNKT RADIOWY 1381 UY Bosch Sicherheitssysteme GmbH Installation Manual F.01U

40 40 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Opis zdarzeń CID SIA Zdarze nie ALL Wywo łanie KP Zdarze nie dialer a Zdarz enie PRZYWRÓCIE PO BRAKUJĄCYM PUNKCIE RADIOWYM AWARIA AKUMULATORA PUNKTU RADIOWEGO PRZYWRÓCIE PO AWARII AKUMULATORA PUNKTU RADIOWEGO 3381 UJ 1384 XT 3384 XR AWARIA PUNKTU RADIOWEGO 1380 BT PRZYWRÓCIE PO AWARII PUNKTU RADIOWEGO BRAKUJĄCY WZMACNIACZ SYGNAŁU RADIOWEGO PRZYWRÓCIE PO BRAKUJĄCYM WZMACNIACZU SYGNAŁU RADIOWEGO AWARIA AKUMULATORA WZMACNIACZA SYGNAŁU RADIOWEGO PRZYWRÓCIE PO AWARII AKUMULATORA WZMACNIACZA SYGNAŁU RADIOWEGO SABOTAŻ WZMACNIACZA SYGNAŁU RADIOWEGO PRZYWRÓCIE PO SABOTAŻU WZMACNIACZA SYGNAŁU RADIOWEGO AWARIA ZASILANIA SIECIOWEGO WZMACNIACZA SYGNAŁU RADIOWEGO PRZYWRÓCIE PO AWARII ZASILANIA SIECIOWEGO WZMACNIACZA SYGNAŁU RADIOWEGO AWARIA AKUMULATORA PILOTA RADIOWEGO PRZYWRÓCIE PO AWARII AKUMULATORA PILOTA RADIOWEGO 3380 BJ 1382 UY 3382 UJ 1384 XT 3384 XR 1383 XS 3383 XJ 1334 YP 3334 YR 1384 XT 3384 XR CICHY ALARM Z PILOTA RADIOWEGO 1120 PA CICHY ALARM Z PILOTA RADIOWEGO 1122 HA WYMIANA PILOTA RADIOWEGO POŻAR NIEZWERYFIKOWANY 1378 FG F.01U Installation Manual Bosch Sicherheitssysteme GmbH

41 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl Opcje programowania sieci odbiornika W celu umożliwienia centrali przesyłania raportów poprzez sieć poza adresem IP i numerem portu należy skonfigurować także następujące opcje: Zapobieganie odtwarzaniu Funkcja zapobiegania odtwarzaniu uniemożliwia przesyłanie nieautoryzowanych komunikatów do centralnej stacji monitorowania i identyfikowanie ich jako pochodzących z centrali. Poprawne ustawienia można uzyskać od centralnej stacji monitorowania alarmów. Czas oczekiwania na potwierdzenie Kiedy po upłynięciu czasu oczekiwania na potwierdzenie nie zostanie odebrane wywołanie zwrotne, centrala potraktuje takie zdarzenie jako połączenie zakończone niepowodzeniem i podejmie kolejną próbę nawiązania połączenia. Dostępny zakres czasu wynosi od 5 do 99 s. Poprawne ustawienia można uzyskać od centralnej stacji monitorowania alarmów. Czas odpytywania sieci Dzięki odpytywaniu centrala i zdalny odbiornik weryfikują, czy jakość połączenia sieciowego jest dobra. Za każdym razem, kiedy wymagane jest odpytanie, centrala wyśle komunikat odpytania. Zakres czasu odpytywania wynosi od 1 do 999 minut. W przypadku, gdy wartość czasu jest krótsza niż 3 cyfry, należy użyć cyfry 0 jako wypełnienia. Poprawne ustawienia można uzyskać od centralnej stacji monitorowania alarmów Dwa adresy IP Ustawienia dwóch adresów IP są aktywne tylko dla formatu Conettix IP. Moduł IP 1 to moduł ITS-DX4020-G lub B426, moduł IP 2 to moduł B426. Moduł IP 2 nie obsługuje połączenia ze zdalnym komputerem PC. Gdy raport jest przesyłany w formacie komunikacji Conettix IP, niektóre raporty mogą być pominięte. Zaleca się nieużywanie modułu ITS-DX4020-G oddzielnie. Jeśli używany jest moduł ITS-DX4020-G, inne moduły sieciowe (np. B426) lub publiczna sieć telefoniczna mogą być skonfigurowane jako kanał zapasowy w celu zapewnienia, że żadne raporty nie zostaną pominięte. Ścieżka komunikacyjna modułu B426/ITS-DX4020-G została przedstawiona poniżej: Moduł Ustawienie adresu Odpowiednia ścieżka komunikacyjna Moduł 1: moduł 1 B426/ITS- DX4020-G 134 Ścieżki 1 i 2 Module 2: moduł 2 B Ścieżki 3 i 4 Gdy używany jest jedynie moduł IP 1 i jest on skonfigurowany na wysyłanie raportów do ścieżek od 1 do 4, raport może być wysłany do ścieżek od 1 do 4. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

42 42 pl Ustawienia AMAX panel 4000 / AMAX panel Raporty systemu Kolejność przesyłania raportów Jeśli zdarzenie spowodowało dezaktywację raportu (opcja 0), raport nie zostanie wysłany. Alarmowe powiadamianie lokalne jest skonfigurowane. Jeśli w centrali skonfigurowano lokalizacje docelowe dla raportów (opcja 1, 2, 3, 4, 5, 6, 7), urządzenie skontaktuje się z wybraną lokalizacją na podstawie formatu raportu i identyfikatora abonenta. Zasady dotyczące prób: 1. Liczba i czas trwania prób Próby są wykonywane w kolejności lokalizacji docelowych: 1, 2, 3, 4 i lokalizacji powiadamiania lokalnego. Lokalizacje docelowe, które zostały dezaktywowane, będą pominięte. Kiedy należy wysłać nowy raport, system wykonuje tę czynność w oparciu o zaprogramowaną listę lokalizacji docelowych. W przypadku każdej uaktywnionej lokalizacji docelowej centrala będzie wykonywać kolejne próby wysłania raportu do próby zakończonej powodzeniem lub do momentu przepełnienia bufora. W takim przypadku stary raport zostaje zastąpiony przez nowsze raporty. Dla każdej aktywnej lokalizacji docelowej czas pomiędzy kolejnymi próbami wynosi 15 s dla pierwszych 4 prób oraz 10 mindla prób 5 8. Po 8 próbie interwał wynosi 60 min. Dla wszystkich aktywnych lokalizacji docelowych (z wyjątkiem lokalizacji powiadamiania lokalnego) czas oczekiwania na kolejną próbę zostanie wyzerowany, jeśli dostępny będzie nowy raport. 2. Priorytet prób Priorytet prób jest ustalany na podstawie kolejności lokalizacji docelowych: 1, 2, 3, 4, lokalizacja powiadamiania lokalnego. Lokalizacje docelowe, które zostały dezaktywowane, będą pominięte. 3. Awaria łączności Kiedy liczba prób dla jednej lokalizacji docelowej osiągnie 4, system zarejestruje awarię łączności dla tej lokalizacji. 4. Procedura przełączania do rezerwowych lokalizacji docelowych Jeśli podczas 4 prób nie zostanie nawiązane połączenie z lokalizacją docelową, oczekujące raporty będą przełączane między główną/rezerwowymi lokalizacjami docelowymi w tej grupie. Jeśli w ustawieniu opcji raportu wybrano wartość 6, istnieje tylko jedna grupa: lokalizacje docelowe 1, 2, 3, 4. Jeśli w ustawieniu opcji raportu wybrano wartość 7, istnieją dwie grupy: grupa 1 z lokalizacjami docelowymi 1 i 2. Grupa 2 z lokalizacjami docelowymi 3 i 4. System może zapisać maksymalnie 50 nieraportowanych zdarzeń. Jeśli liczba nieraportowanych zdarzeń przekroczy 50, system usuwa najstarsze raporty i zachowuje tylko ostatnie 50 zdarzeń oczekujących w buforze. Reguły dotyczące kolejności wysyłania raportów Jeśli ścieżka raportowania zdarzenia jest ustawiona na 0, odpowiednie raporty nie będą wysyłane. Jeśli ścieżka raportowania zdarzenia jest ustawiona na pojedynczą ścieżkę (odbiornik 1, 2, 3 lub 4), centrala alarmowa będzie wysyłać raporty do odpowiednich ścieżek. Awaria ścieżki 1, 2, 3 lub 4 będzie skutkowała awarią ścieżki komunikacji 1, 2, 3 lub 4. Przywrócenie po awarii ścieżki 1, 2, 3 lub 4 będzie skutkowało przywróceniem ścieżki komunikacji 1, 2 lub F.01U Installation Manual Bosch Sicherheitssysteme GmbH

43 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 43 Jeśli ścieżka raportowania zdarzenia jest ustawiona na wszystkie ścieżki (odbiornik 1, 2, 3, 4), centrala alarmowa będzie wysyłać raporty do odpowiednich ścieżek. Jeśli którakolwiek z tych ścieżek ulegnie awarii, ścieżka komunikacji także ulegnie awarii. Gdy ścieżka zostanie przywrócona po awarii, zostanie także przywrócona ścieżka komunikacji. Jeśli ścieżka raportowania zdarzenia jest ustawiona na wysyłanie raportu do odbiornika 1, a odbiorniki 2, 3, 4 są ustawione jako zapasowe, centrala alarmowa będzie wysyłać raporty do odpowiednich ścieżek. Centrala wysyła raport do ścieżki 2, gdy próba wysłania raportu do ścieżki 1 nie powiedzie się. Centrala wysyła raport do ścieżki 3, gdy próba wysłania raportu do ścieżki 2 nie powiedzie się. Centrala wysyła raport do ścieżki 4, gdy próba wysłania raportu do ścieżki 3 nie powiedzie się. Awaria ścieżki komunikacji 1 występuje wtedy, gdy wystąpi awaria wszystkich odpowiednich ścieżek. Awaria ścieżki komunikacji 1 jest usuwana wtedy, gdy zostanie usunięta awaria którejkolwiek ze ścieżek. Jeśli ścieżka raportowania zdarzenia jest ustawiona na wysyłanie raportu do odbiornika 1, a odbiornik 2 jest ustawiony jako zapasowy; wysyłanie raportu do odbiornika 3, a odbiornik 4 jest ustawiony jako zapasowy; centrala będzie wysyłać alarmy do odpowiednich ścieżek. Awaria ścieżki komunikacji 1 występuje wtedy, gdy wystąpi awaria ścieżki 1 i ścieżki 2. Awaria ścieżki komunikacji 1 jest usuwana wtedy, gdy zostanie usunięta awaria ścieżki 1 lub 2. Awaria ścieżki komunikacji 3 występuje wtedy, gdy wystąpi awaria ścieżki 3 i ścieżki 4. Awaria ścieżki komunikacji 3 jest usuwana wtedy, gdy zostanie usunięta awaria ścieżki 3 lub 4. Reguły dotyczące prób wysyłania raportów są przedstawione poniżej: 1 Liczba i czas trwania prób wysłania raportu Gdy format CID lub format komunikacji Conettix IP jest używany w przypadku wszystkich ścieżek, kolejność prób jest następująca: ścieżka 1, 2, 3, 4, osobisty telefon alarmowy 1 4. Nieużywane ścieżki są ignorowane. Gdy zostanie wygenerowany nowy raport zdarzenia, system wyśle raporty zgodnie z ustawioną ścieżką. W przypadku każdej używanej ścieżki raportowania centrala alarmowa będzie ponawiać próby aż do momentu pomyślnego wysłania raportu. W przypadku każdej używanej ścieżki raportowania czas pomiędzy kolejnymi próbami wynosi 15 s dla pierwszych 4 prób, 10 s dla prób 5 8. Po 8 próbie interwał wynosi 60 s. W przypadku każdej używanej ścieżki raportowania (z wyjątkiem alarmów przesyłanych do telefonu osobistego), jeśli wystąpi nowe zdarzenie, czas oczekiwania na ponowną próbę zostaje skasowany. Jeśli tym nowym zdarzeniem jest awaria ścieżki komunikacji, nie będzie miało ono wpływu na sposób ponawiania prób (czas oczekiwania nie zostanie skasowany). 2 Kolejność prób wysłania raportu Gdy format CID lub format komunikacji Conettix IP jest używany w przypadku wszystkich ścieżek, kolejność prób jest następująca: ścieżka 1, 2, 3, 4, osobisty telefon alarmowy 1 4. Niektóre nieużywane ścieżki mogą być ignorowane. 3 Awaria komunikacji Gdy raport nadal nie zostanie pomyślnie wysłany po czterech próbach wysłania raportu do ścieżki komunikacji, system wygeneruje zdarzenie awarii komunikacji dla tej ścieżki. 4 Zdarzenie utworzenia kopii zapasowej Bosch Sicherheitssysteme GmbH Installation Manual F.01U

44 44 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Jeśli zdarzenie nie zostanie pomyślnie wysłane, centrala alarmowa zapisze to zdarzenie w buforze, który może przechowywać do 50 zdarzeń. Jeśli liczba niewysłanych pomyślnie zdarzeń przekroczy 50, w buforze będzie przechowywanych tylko 50 ostatnich zdarzeń do czasu ich wysłania. Inne, wcześniejsze zdarzenia zostaną usunięte. 5 Wyświetlanie awarii Gdy wiele raportów oczekuje w kolejce na dostarczenie, awaria ścieżki komunikacji jest wyświetlana jako logika lub relacja. Przykład: Ustawić wysyłanie raportu o przywróceniu strefy do odbiornika 1. Ustawić wysyłanie raportu o alarmie awaryjnym z klawiatury do odbiornika 1, z odbiornikami 2, 3, 4 jako odbiornikami zapasowymi. Błąd ścieżki komunikacji jest przedstawiony w następujący sposób: gdy wszystkie ścieżki komunikacji 1, 2, 3 i 4 ulegną awarii, podczas gdy awaria ścieżki komunikacji jest wyświetlana jako logika lub relacja, jedynie świecący wskaźnik wejścia 1 sygnalizuje, że występuje awaria ścieżki komunikacji 1 raportu o przywróceniu wejścia oraz że występuje także awaria wszystkich ścieżek komunikacji 1, 2, 3 i 4 raportu o alarmie awaryjnym z klawiatury. Usunięcie awarii ścieżki komunikacji jest przedstawione w następujący sposób: Gdy zostanie usunięta awaria ścieżki komunikacji 1, wskaźnik wejścia 1 zostaje wyłączony, sygnalizując, że błąd ścieżki komunikacji 1 dla raportu o przywróceniu wejścia został usunięty oraz że błąd ścieżki komunikacji 1 dla raportu o alarmie awaryjnym z klawiatury także został usunięty. Gdy którykolwiek z błędów ścieżek komunikacji 2, 3 i 4 zostanie usunięty, podczas gdy błąd ścieżki komunikacji jest wyświetlany jako logika lub relacja, wskaźnik strefy 1 nadal świeci, sygnalizując, że błąd ścieżki komunikacji raportu o przywróceniu strefy nie został usunięty, ale błąd ścieżki dla raportu o alarmie awaryjnym z klawiatury został usunięty. Raportowanie o stanie wejścia i raportowanie o przywróceniu wejścia Raport o alarmie Gdy system znajduje się w stanie uzbrojenia, w przypadku wystąpienia zdarzenia alarmowego zostanie wysłany raport o alarmie. Raport o przywróceniu po alarmie W stanie uzbrojenia, gdy wejście zostanie przywrócone, raport o przywróceniu wejścia zostanie wysłany na końcu czasu wyjścia alarmowego. Jeśli wejście niebędąca wejściem 24-godzinnym nie zostanie przywrócone podczas rozbrojenia, system automatycznie wyśle raport o przywróceniu wejścia. Wejście 24-godzinne wysyła raport o przywróceniu wejścia tylko w przypadku przywrócenia wejścia. Raport o awarii wejścia Jeśli wejście jest uaktywnione na końcu czasu opóźnienia na wyjście, zostanie wysłany raport o awarii wejścia, wskazujący na to, że wejście jest automatycznie pomijane przez system. Wejście 24-godzinne uaktywnione na końcu czasu opóźnienia na wyjście nie wyśle raportu o awarii lini, tzn. wejście 24-godzinne nie będzie automatycznie pomijane. Raport o przywróceniu wejścia niebędącej wejściem 24-godzinnym zostanie wysłany wtedy, gdy wejście zostanie przywrócone lub system zostanie rozbrojony. W przypadku wejścia 24- godzinnego wystąpi jedynie zdarzenie przywrócenia po alarmie. Awaria wejścia występuje wtedy, gdy wejście jest uaktywnione i zostaje przywrócone, gdy wejście działa normalnie. Awaria wejścia występuje wtedy, gdy zostanie spełniony jeden z poniższych warunków: F.01U Installation Manual Bosch Sicherheitssysteme GmbH

45 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 45 W przypadku wejście 24-godzinnego, wejście aktywowane bezzwłocznie (wewnętrznej), jeśli włączona jest opcja wymuszonego uzbrojenia, zdarzenie usterki wejścia występuje wtedy, gdy zostanie wykonana operacja uzbrajania, gdy wejście jest uaktywnione. Gdy wejście jest zablokowana. W przypadku wejścia opóźnionego (wewnętrznego) i wejścia następczego (wewnętrznego), jeśli są one nadal uaktywnione na końcu czasu opóźnienia na wyjście, wystąpi zdarzenie awarii wejścia. W przypadku wejścia 24-godzinnego, jeśli jest ona uaktywniona, gdy pomijanie zostaje anulowane, wystąpi zdarzenie awarii wejścia. Warunki przywrócenia po awarii: Wejście powraca do normalnego stanu. Gdy uszkodzone wejście opóźnione (wewnętrzne), wejście aktywowane bezzwłocznie (wewnętrzne) i wejście następcze (wewnętrzne) zostaną rozbrojone, zdarzenie przywrócenia wystąpi nawet wtedy, gdy wejście jest nadal uaktywniona. Raport o pomijaniu wejścia Po ręcznym ustawieniu pomijania wejścia będzie pomijane. Raport o pomijaniu wejścia jest wysyłany pod koniec czasu opóźnienia na wyjście. Raport o pomijaniu wejścia 24-godzinnego zostanie wysłany natychmiast po wykonaniu ręcznej operacji pomijania. Przywrócenie po pomijaniu wejścia występuje wtedy, gdy system zostanie rozbrojony, raport o przywróceniu po pomijaniu wejścia jest wysyłany również podczas rozbrajania. Alarm sabotażu wejścia W przypadku zdarzenia sabotażu wejścia jest wysyłany raport o sabotażu. Po przywróceniu po sabotażu wejścia jest wysyłany raport o stanie systemu. Raportowanie o uzbrojeniu/rozbrojeniu (systemu) Raport o rozbrojeniu systemu jest wysyłany w momencie otrzymania przez system polecenia rozbrojenia, natomiast raport o uzbrojeniu systemu jest wysyłany po pomyślnym uzbrojeniu. Raport o alarmie napadowym Raport o alarmie napadowym jest wysyłany w momencie otrzymania przez system polecenia rozbrojenia. Raport o alarmie napadowym nie jest wysyłany podczas operacji uzbrajania. Jest wówczas wysyłany jako normalny raport o uzbrojeniu. Raport o alarmie napadowym nie ma odpowiadającego mu raportu o przywróceniu po alarmie. Uzbrajanie przy użyciu przełącznika z kluczem System wysyła raport o uzbrojeniu systemu, gdy w celu uzbrojenia obszaru użyto czasowego przełącznika z kluczem lub zamkowego przełącznika z kluczem. Szybkie uzbrajanie System wysyła raport o uzbrojeniu systemu, gdy użyto klawiatury w celu szybkiego uzbrojenia. Uzbrajanie przy użyciu telefonu System wysyła raport o uzbrojeniu systemu, gdy użyto telefonu w celu uzbrojenia centrali. Uzbrajanie przy użyciu telefonu jest dostępne wyłącznie wtedy, gdy w systemie występuje tylko 1 strefa. Uzbrajanie przy użyciu komputera zdalnego System wysyła raport o uzbrojeniu systemu, gdy użyto komputera zdalnego w celu uzbrojenia stef poprzez sieć lub połączenie telefoniczne. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

46 46 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Raportowanie o uzbrojeniu/rozbrojeniu (ochrona obwodowa) Raport o rozbrojeniu obwodowym jest wysyłany w momencie otrzymania przez system polecenia rozbrojenia, natomiast raport o uzbrojeniu obwodowym jest wysyłany po pomyślnym uzbrojeniu. Szybkie uzbrajanie System wysyła raport o uzbrojeniu obwodowym, gdy użyto klawiatury w celu szybkiego uzbrojenia. Uzbrajanie przy użyciu komputera zdalnego System wysyła raport o uzbrojeniu obwodowym, gdy użyto komputera zdalnego w celu uzbrojenia stref poprzez sieć lub połączenie telefoniczne. Raportowanie o stanie systemu Raport o awarii modułu zewnętrznego Raport o sabotażu systemu: w przypadku zdarzenia sabotażu obudowy jest wysyłany raport o sabotażu systemu. Po przywróceniu po sabotażu obudowy jest wysyłany raport o przywróceniu po sabotażu. Awaria modułu rozszerzenia wejść: w przypadku awarii modułu rozszerzenia wejść 1 6 jest wysyłany raport. Po usunięciu awarii jest wysyłany raport o przywróceniu. Awaria modułu rozszerzenia wyjść: w przypadku awarii modułu rozszerzenia wyjść 1 lub 2 jest wysyłany raport. Po usunięciu awarii jest wysyłany raport o przywróceniu. Awaria modułu sieciowego: w przypadku awarii modułu sieciowego 1 lub 2 jest wysyłany raport. Po usunięciu awarii jest wysyłany raport o przywróceniu. Awaria klawiatury: gdy wystąpi awaria między klawiaturą a centralą alarmową, jest wysyłany raport. Po usunięciu awarii jest wysyłany raport o przywróceniu. Sabotaż modułu rozszerzenia wejść: gdy wystąpi sabotaż modułu rozszerzenia wejść, jest wysyłany raport o sabotażu. Po przywróceniu po sabotażu jest wysyłany raport o przywróceniu po sabotażu. Sabotaż klawiatury: gdy wystąpi sabotaż którejkolwiek z klawiatur, jest wysyłany raport o sabotażu; po przywróceniu po sabotażu jest wysyłany raport o przywróceniu po sabotażu. Raport o awarii zasilania pomocniczego Gdy system wykryje awarię zasilania pomocniczego, jest wysyłany raport. Raport o przywróceniu zasilania pomocniczego Gdy system wykryje przywrócenie zasilania pomocniczego, jest wysyłany raport. Raport o awarii zasilania sieciowego Gdy system wykryje odłączenie zasilania prądem zmiennym, jest wysyłany raport. Raport o przywróceniu zasilania sieciowego Gdy system wykryje przywrócenie zasilania prądem zmiennym, jest wysyłany raport. Raport o błędzie niskiego napięcia akumulatora Gdy napięcie akumulatora wynosi poniżej 11,0 V lub niskie napięcie akumulatora zostanie wykryte podczas dynamicznego testu akumulatora, centrala alarmowa wysyła raport o niskim napięciu akumulatora. System nieustannie monitoruje napięcie akumulatora i wykonuje dynamiczny test akumulatora za każdym razem, gdy system zostaje uzbrojony, jest resetowany, lub co 4 godziny. Raport o przywróceniu po awarii niskiego napięcia akumulatora Gdy napięcie akumulatora wyniesie poniżej 12,0 V lub podczas dynamicznego testu akumulatora zostanie wykryte przywrócenie normalnego poziomu napięcia, jest wysyłany raport o przywróceniu po awarii niskiego napięcia akumulatora. Liczba wprowadzeń nieprawidłowego kodu przekroczyła limit Gdy liczba wprowadzeń nieprawidłowego kodu osiągnie ustaloną liczbę, jest generowany raport o odmowie dostępu, a system wyzwala alarm F.01U Installation Manual Bosch Sicherheitssysteme GmbH

47 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 47 Ta funkcja ogranicza liczbę dozwolonych prób wprowadzenia hasła przez nieuprawnionego użytkownika. Gdy liczba wprowadzeń nieprawidłowego hasła osiągnie zaprogramowaną liczbę, centrala alarmowa wykonuje następujące działania: włączenie alarmowego sygnalizatora akustycznego i innych wyjść alarmowych, blokada wszystkich klawiatur na 3 minuty, wysłanie raportu o odmowie dostępu. Awaria wyjścia 1 2 na płycie W przypadku awarii wyjścia 1 lub 2 na płycie jest wysyłany raport. Gdy zostanie przywrócona normalna praca wyjścia na płycie, jest wysyłany konfigurowalny raport o przywróceniu po awarii wyjścia. Awaria ścieżki komunikacji 1 4 Gdy którakolwiek ze ścieżek komunikacji ulegnie awarii, jest wysyłany raport. Gdy zostanie przywrócona prawidłowa komunikacja, jest wysyłany raport o przywróceniu komunikacji. Zmiana parametrów programowania Po zmianie i skutecznym wprowadzeniu parametrów programowania jest wysyłany raport. Raportowanie o alarmie awaryjnym z klawiatury Po naciśnięciu i przytrzymaniu przez 3 s przycisków [1] i [3] lub naciśnięciu i przytrzymaniu przez 3 s przycisków [#] i [*] jest wysyłany raport o alarmie awaryjnym. Raport o alarmie awaryjnym nie ma odpowiadającego mu raportu o przywróceniu po alarmie. Raportowanie o alarmie pożarowym z klawiatury Po naciśnięciu i przytrzymaniu przez 3 s przycisków [4] i [6] jest wysyłany raport o alarmie pożarowym. Raport o alarmie pożarowym nie ma odpowiadającego mu raportu o przywróceniu po alarmie. Raportowanie o alarmie medycznym z klawiatury Po naciśnięciu i przytrzymaniu przez 3 s przycisków [7] i [9] zostanie wysłany raport o alarmie medycznym. Raport o alarmie medycznym nie ma odpowiadającego mu raportu o przywróceniu po alarmie. Raportowanie o automatycznych testach System obsługuje wysyłanie raportów z automatycznych testów. Więcej informacji na temat programowania czasu wysyłania raportów z testów można znaleźć w punkcie. Więcej informacji na temat ustawień daty i godziny można znaleźć w punkcie Raport z automatycznego testu Raporty z testów są podzielone na dwa typy: raporty okresowe i regularne raporty codzienne. Jeśli w lokalizacji ustawiono wartość 1 99, system wyśle okresowy, automatyczny raport z testu co liczbę godzin określoną w lokalizacji. Jeśli w lokalizacji ustawiono wartość 0, system nie będzie wysyłać okresowych raportów z testów. Jeśli w lokalizacji ustawiono prawidłową godzinę, system będzie wysyłać raport z testu codziennie o tej samej godzinie. W tym przypadku data i godzina systemu muszą być prawidłowo ustawione. Jeśli w lokalizacji ustawiono nieprawidłową godzinę, funkcja wysyłania codziennych automatycznych raportów z testów będzie wyłączona. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

48 48 pl Ustawienia AMAX panel 4000 / AMAX panel Czas wygaśnięcia raportu Jeśli upłynie czas wygaśnięcia raportu i nie zostanie nawiązane połączenie ze ścieżką raportu, raport zostanie utracony i nie zostanie wysłany. Raport może być utrzymywany od 1 do 255 minut. Domyślna wartość ustawiona w systemie to 000, co oznacza, że próby wysłania raportu będą ponawiane bez ograniczenia czasu wygaśnięcia Ustawienia zdalnego komputera Po uruchomieniu oprogramowania do zdalnego programowania (ang. Remote Programming Software, RPS) na zdalnym komputerze PC centrala alarmowa może być zdalnie programowana i można nią zdalnie sterować. Dostępne funkcje obejmują przesyłanie/ pobieranie parametrów programujących, zdalne uzbrajanie/rozbrajanie każdego obszaru, włączanie/wyłączanie sygnalizatora akustycznego każdego obszaru, włączanie/wyłączanie każdego wyjścia itp. Oprogramowanie do zdalnego programowania obejmuje oprogramowanie A-Link Plus firmy Bosch i oprogramowanie zewnętrzne zintegrowane z pakietem Bosch SDK. Funkcja połączenia zdalnego IP umożliwia ustanowienie połączenia między zdalnym komputerem PC a centralą alarmową poprzez sieć LAN lub WAN w celu zdalnego programowania centrali lub sterowania nią. Po nawiązaniu połączenia centrala alarmowa wysyła komunikat odpytywania o wielkości 25 bajtów. Adres IP Adres IP komputera zdalnego jest to stały adres IP dla oprogramowania do zdalnego programowania. Numer portu Numer portu komputera zdalnego jest to numer portu oprogramowania do zdalnego programowania. Częstotliwość aktualizacji DHCP/czas odpytywania zdalnego komputera Częstotliwość aktualizacji DHCP/czas odpytywania zdalnego komputera to częstotliwość, z jaką centrala alarmowa łączy się ze zdalnym komputerem. Centrala alarmowa wysyła do zdalnego komputera pakiety danych UDP zgodnie z ustawieniem opcji Częstotliwość aktualizacji DHCP (0=wył., interwał 1 15 godz.), kiedy centrala zostanie zresetowana i połączenie zwrotne zostanie zakończone. Do zdalnego komputera jest przypisywany identyfikator abonenta, adres IP i numer portu zawarty w pakiecie danych UDP (adres IP i numer portu jest uzyskiwany po analizie składni pakietu danych UDP). Zdalny komputer z uruchomionym oprogramowaniem do zdalnego programowania (RPS A- Link Plus) zapisuje informacje zawarte w odebranym pakiecie danych UDP w swojej pamięci RAM. Dane zostaną utracone po zamknięciu oprogramowania RPS. Kiedy połączenie zostanie nawiązane, a adres IP ustawiony w informacjach o kliencie nie jest zgodny z adresem IP zapisanym w pamięci RAM, oprogramowanie A-Link wyświetli okno z pytaniem, czy należy użyć nowego adresu IP i numeru portu. Jeśli oprogramowanie do zdalnego programowania jest uruchomione, połączenie może zostać nawiązane, gdy adres IP i numer portu centrali alarmowej nie zostały zmienione od czasu odebrania przez program RPS poprzedniego pakietu danych F.01U Installation Manual Bosch Sicherheitssysteme GmbH

49 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 49 Jeśli adres IP został zmieniony, zdalny komputer z uruchomionym oprogramowaniem do zdalnego programowania musi poczekać na wysłanie przez centralę kolejnego pakietu danych UDP. Liczba dzwonków Ta lokalizacja służy do ustawienia liczby dzwonków, po których centrala alarmowa odbierze połączenie przychodzące. Należy ustawić odpowiednią liczbę dzwonków. To ustawienie odnosi się tylko do połączenia oprogramowania do zdalnego programowania poprzez telefon. Wprowadzenie w tym adresie wartości 0 może spowodować wyłączenie odbierania przez centralę alarmową wszystkich połączeń przychodzących bez względu na to, jak są ustawione inne adresy programujące. Zdalne połączenie telefoniczne W celu zdalnego programowania systemu i sterowania nim można używać telefonu. Więcej informacji na temat programowania za pośrednictwem zdalnego połączenia telefonicznego można znaleźć w punkcie. Numer telefonu wywołania zwrotnego W tym adresie zapisany jest numer telefonu, który zostanie wybrany w celu wysłania lub pobrania danych. Zostanie on także wybrany, gdy użytkownik wprowadzi swój kod + [5][7] i naciśnie klawisz [#], aby zainicjować połączenie modemu z poziomu centrali i ustanowić łącze komunikacyjne ze zdalnym komputerem. Na komputerze musi być uruchomione oprogramowanie do zdalnego programowania A-Link Plus. Ponadto komputer musi być ustawiony w trybie oczekiwania na połączenie przychodzące. Numer telefonu wywołania zwrotnego należy zaprogramować także wtedy, gdy wymagane jest połączenie zdalne z weryfikacją wywołania zwrotnego. Liczba dzwonków W tym adresie należy ustawić liczbę sygnałów, po której centrala alarmowa odbierze połączenie przychodzące. Ustawienie tej liczby na akceptowalnym poziomie będzie skuteczne tylko, gdy włączono funkcje zdalnego uzbrajania oraz zdalnego przesyłania i pobierania danych. Po ustawieniu w tym adresie wartości 0 centrala alarmowa nie będzie odbierać połączeń przychodzących niezależnie od ustawień pozostałych opcji Powiadomienie lokalne Obsługiwane są cztery numery telefonu. Kiedy w centrali zostanie aktywowany stan sabotażu wejścia lub alarm na wejściu, urządzenie wybiera zaprogramowany numer telefonu. Wszystkie alarmy wymagają tylko jednego raportu i potwierdzenia. Sekwencja transmisji jest powtarzana do momentu, aż centrala odbierze ton potwierdzenia. Centrala automatycznie rozłącza się po upływie 45 sekund, jeśli ton potwierdzenia nie zostanie wykryty. Urządzenie ponownie wybiera numer w późniejszym czasie. W celu potwierdzenia alarmu należy nacisnąć klawisz [#] pomiędzy dwoma tonami potwierdzenia. Ton potwierdzenia jest sygnałem DTMF wysyłanym przez zdalnego użytkownika po naciśnięciu klawisza [#]. Jeśli centrala odbierze potwierdzenie wydane przez użytkownika klawiszem [#], wyemituje trwający 2 sekundy sygnał dźwiękowy jako potwierdzenie i zakończy połączenie. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

50 50 pl Ustawienia AMAX panel 4000 / AMAX panel Strefy Wejścia stref Wejścia wbudowane: Centrala AMAX 4000/AMAX 4000 jest wyposażona w 8 wbudowanych wejść przewodowych. Dostępne jest dodatkowe wejście zabezpieczenia obudowy, które nie jest ujęte w łącznej liczbie 8 wejść wbudowanych. Czas reakcji wejścia na płycie: Czas reakcji każdego wejścia na płycie wynosi: Czas uaktywniania stanu wejścia >= 400 ms, reakcja obowiązkowa Czas uaktywniania stanu wejścia < 300 ms, brak reakcji Wbudowany rezystor EOL wejścia 1. Jeden rezystor EOL: jeśli funkcja zabezpieczenia antysabotażowego strefy nie zostanie wybrana, każda strefa będzie używać jednego rezystora EOL 2,2 kω. Centrala wykrywa stan zwarcia, normalny i otwarcia wejścia. Rezystancja strefy (Ω) Stan strefy Minimum Typ Maksimum uaktywniony normalny 2970 uaktywniony Czujki są podłączane między zaciskiem wejścia a zaciskiem COM z wykorzystaniem rezystorów EOL połączonych szeregowo (uaktywnianych po otwarciu linii) lub rezystorów EOL połączonych równolegle (uaktywnianych, gdy linia ulegnie zwarciu). COM Strefa Czujki są podłączane między zaciskiem wejścia a zaciskiem COM z wykorzystaniem rezystorów EOL połączonych szeregowo (uaktywnianych po otwarciu linii) lub rezystorów EOL połączonych równolegle (uaktywnianych, gdy linia ulegnie zwarciu). COM Strefa Centrala ustawia aktywny stan zwarcia/otwarcia, kiedy podłączony jest jeden rezystor EOL F.01U Installation Manual Bosch Sicherheitssysteme GmbH

51 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 51 Dla centrali AMAX poprawne numery wejść są dostępne w zakresie Dwa rezystory EOL: jeśli zostanie ustawiony nadzór zabezpieczenia antysabotażowego, można używać jedynie połączeń styków NC. Stan rezystora EOL: Rezystancja strefy (Ω) Stan strefy Minimum Typ Maksimum o 1430 sabotaż normalny uaktywniony 5220 sabotaż Używanie jednego rezystora 2,2 K jako rezystora EOL strefy antysabotażowej, który pracuje razem z rezystorem EOL 2,2 K strefy. Patrz rysunek: COM Z3 1 2 Wejście zabezpieczenia antysabotażowego obudowy Osobne wejście jest dostępne na potrzeby zabezpieczenia antysabotażowego obudowy (nie jest ono uwzględniane w łącznej liczbie 8 wejść wbudowanych). Czas reakcji wejścia antysabotażowego jest to stały czas reakcji strefy. Pętla zabezpieczenia antysabotażowego spowoduje włączenie sygnalizatora akustycznego, gdy pętla jest otwarta oraz zostanie wysłany raport, gdy pętla jest otwarta (na podstawie opcji raportu o stanie systemu ). Po uruchomieniu system odczeka 60 sekund w celu skonfigurowania normalnej pracy. Wejście złącza przełącznika antysabotażowego: Zwarte: zwierne: działanie alarmu antysabotażowego jest takie samo jak działanie alarmu 24- godzinnego (wbudowane zabezpieczenie antysabotażowe na płycie działa jak strefa numer 17) Ustawienia funkcji stref / typy stref Typy wejść (lini) Opcja funkcji wejścia Opis Typ wejścia 00 Wejście nieużywane Bosch Sicherheitssysteme GmbH Installation Manual F.01U

52 52 pl Ustawienia AMAX panel 4000 / AMAX panel Wejście aktywowane bezzwłocznie 02 Wejście Wewnętrzne aktywowane bezzwłocznie 03 Wejście Opóźnione 04 Wejście Wewnętrzne opóźnione 05 Wejście Następcze 06 Wejściue Następcze wewnętrzne 07 Wejście 24-godzinne 08 Przełącznik z kluczem 09 Wyłącznik z kluczem godzinne wejście cichego wywołania godzinne wejście pożarowe godzinne wejście pożarowe z weryfikacją 13 Zabezpieczenie antysabotażowe 14 Strefa rygla elektrycznego 15 Usterka zewnętrzna 16 Wejście wyjścia opóźnione 17 Wejście wewnętrzne wyjściowe opóźnione 18 Alarm techniczny 19 Strefa resetowania 20 Wejście aktywowane bezzwłocznie bez resetowania 21 Wejście zarezerwowane 0 Jeśli wejście nie jest używane, należy ją zaprogramować w lokalizacji 0. Rezystor EOL nie jest wymagany, jeśli dane wejście nie jest używane. Ten typ wejścia nigdy nie włącza sygnalizatorów akustycznych ani dialera. 1 Wejście aktywowana bezzwłocznie Działanie dla wejścia aktywowanego bezzwłocznie: 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu Wejście uaktywnione brak alarmu/brak raportu 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport (Wejście uaktywnione podczas czasu na wyjście brak alarmu/brak raportu) (Linia uaktywniona podczas czasu na wejście alarm/raport jest opóźniony o 30 sekund lub upływa czas wejścia; gdy system zostanie wcześniej rozbrojony brak raportu) 3. Uzbrojenie w trybie STAY: Wejście w stanie normalnym brak alarmu/brak raportu F.01U Installation Manual Bosch Sicherheitssysteme GmbH

53 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 53 Wejścsie uaktywnione alarm/raport (Wejście uaktywnione podczas czasu na wyjście brak alarmu/brak raportu) (Linia uaktywniona podczas czasu na wejście alarm/raport jest opóźniony o 30 s lub upływa czas wejścia; gdy system zostanie wcześniej rozbrojony brak raportu). Gdy wejście jest uaktywniona, nie jest pominięta i następuje wymuszone uzbrojenie systemu, zostaje wysłany raport o awarii wejśca. Gdy system zostaje rozbrojony i wejście nie zostało wcześniej przywrócone, zostaje wysłany raport o przywróceniu wejścia. 2 Wejście wewnętrzne aktywowane bezzwłocznie Działanie wejścia Wewnętrznego Aktywowanego Bezzwłocznie: 1. Rozbrojenie: zgodnie ze stanem rozbrojenia wejścia aktywowanego bezzwłocznie. 2. Uzbrojenie w trybie ochrony pełnej: zgodnie ze stanem uzbrojenia w trybie ochrony pełnej wejście Wewnętrzne Aktywowane Bezzwłocznie. 3. Uzbrojenie w trybie STAY: To wejście zostanie zignorowana i będzie funkcjonować jako rozbrojona. Sposób wyświetlania tego wejścia podczas czasu na wyjście jest przedstawiony w punkcie Wskaźniki klawiatury, str. 20. Gdy wejście jest uaktywnione, nie jest pominięte i następuje wymuszone uzbrojenie systemu, zostaje wysłany raport o awarii wejścia. Gdy system zostaje rozbrojony i wejście nie zostanie wcześniej przywrócone, zostaje wysłany raport o przywróceniu wejścia. 3 Wejście opóźnione Działanie Wejścia opóźnionego: 1. Rozbrajanie: zgodnie ze stanem rozbrojenia wejścia aktywowanego bezzwłocznie. 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejście uaktywnione rozpoczęcie odliczania czasu na wejście brak alarmu/brak raportu Rozbrojenie podczas czasu na wejście brak alarmu/brak raportu Wejście uaktywnione podczas czasu na wyjście brak alarmu/brak raportu Wejście uaktywnione podczas czasu na wejście brak alarmu/brak raportu Wejście uaktywnione upłynął czas na wejście alarm/raport (raport jest opóźniony o 30 sekund, gdy system zostanie wcześniej rozbrojony brak raportu) 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. Pierwsze wejście opóźnione uruchomi odliczanie czasu na wejście. Wszystkie inne wejścia opóźnione również rozpoczną odliczanie czasu na wejście. Gdy system zostaje rozbrojony i wejścia nie zostały wcześniej przywrócone, zostaje wysłany raport o przywróceniu wejścia. 4 wejście Wewnętrzne Opóźnione Działanie wejścia Wewnętrzne Opóźnione: 1. Rozbrajanie: zgodnie ze stanem rozbrojenia strefy aktywowanej bezzwłocznie. 2. Uzbrajanie w trybie ochrony pełnej: zgodnie ze stanem uzbrojenia w trybie ochrony pełnej wejścia opóźnionego. 3. Uzbrojenie w trybie STAY: Bosch Sicherheitssysteme GmbH Installation Manual F.01U

54 54 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 To wejście zostanie zignorowana i będzie funkcjonować jako rozbrojona. Sposób wyświetlania tego wejścia podczas czasu na wyjście jest przedstawiony w punkcie Wskaźniki klawiatury, str wejście Następcze Działanie Wejśca Następczego: 1. Rozbrojenie: zgodnie ze stanem rozbrojenia wejścia aktywowanego bezzwłocznie. 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport Wejście uaktywnione podczas czasu na wyjście brak alarmu/brak raportu Wejście uaktywnione podczas czasu na wejście brak alarmu/brak raportu Pozostały czas opóźnienia zostaje przekazany od wejścia Opóźnionego do wejścia Następczego. Wejście Następcze będzie działać tak samo, jak wejście Opóźnione. Jeśli jako wejście Opóźnione zaprogramowano dwa lub więcej wejść i oba są uaktywnione, wejście Następcze będzie działać tak samo jak pierwsze uaktywnione wejście Opóźnione. 3. Uzbrajanie w trybie STAY: tak samo jak w przypadku wejścia opóźnionego. 6 wejście Następcze Wewnętrzne Działanie wejścia Następczego Wewnętrznego: 1. Rozbrajanie: zgodnie ze stanem rozbrojenia strefy aktywowanej bezzwłocznie. 2. Uzbrajanie w trybie ochrony pełnej: zgodnie ze stanem uzbrojenia w trybie ochrony pełnej wejścia Następczego. 3. Uzbrojenie w trybie STAY: To wejście zostanie zignorowana i będzie funkcjonować jako rozbrojone. Sposób wyświetlania tego wejścia podczas czasu na wyjście jest przedstawiony w punkcie Wskaźniki klawiatury, str wejście 24-godzinne Działanie wejścia 24-godzinnego: 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport Wejście uaktywnione podczas czasu na wyjście alarm/raport Wejście uaktywnione podczas czasu na wejście alarm/raport 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. Wejście 24-godzinne nie wysyła raportu o przywróceniu do momentu jego przywrócenia. 8 wejście antysabotażowe Działanie wejścia antysabotażowego: 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport F.01U Installation Manual Bosch Sicherheitssysteme GmbH

55 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport Wejście uaktywnione podczas czasu na wyjście alarm/raport Wejście uaktywnione podczas czasu na wejście alarm/raport 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. Wejście antysabotażowe nie wysyła raportu o przywróceniu do momentu jej przywrócenia. 9 wejście Pożarowe Działanie wejścia Pożarowego 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport Wejście uaktywnione podczas czasu na wyjście alarm/raport Wejście uaktywnione podczas czasu na wejście alarm/raport 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. Wejście Pożarowe nie wysyła raportu o przywróceniu do momentu jego przywrócenia. 10 wejście Sygnalizacji Awarii Zewnętrznej Działanie wejścia/lini Sygnalizacji Awarii: 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu Wejście uaktywnione awaria/raport 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport Wejście uaktywnione podczas czasu na wyjście awaria/raport Wejście uaktywnione podczas czasu na wejście awaria/raport 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. Raport o przywróceniu zostanie wysłany, gdy wejście zostanie przywrócone. 11 wejście Rygla Elektrycznego Działanie wejścia Rygla Elektrycznego: 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu Wejście uaktywnione brak alarmu/brak raportu 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejście uaktywnione brak alarmu/brak raportu Wejście uaktywnione podczas czasu na wyjście brak alarmu/brak raportu Wejście uaktywnione podczas czasu na wejście brak alarmu/brak raportu 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

56 56 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Głównym zadaniem tego wejścia jest uniemożliwienie uzbrojenia systemu (aby zapewnić zamknięcie drzwi wyjściowych i wejściowych przed uzbrojeniem systemu oraz uniemożliwić uruchomienie alarmu, kiedy jakaś osoba wejdzie do chronionego budynku przez drzwi wejściowe/wyjściowe). 12 Przełącznik z kluczem Jeśli wejście jest zaprogramowana jako Przełącznik z kluczem, będą ignorowane wszystkie inne metody programowania, np. pominięcie lub wymuszenie uzbrojenia. Jeśli włączona jest funkcja alarmu antysabotażowego wejścia, wejście będzie działać jako zabezpieczenie antysabotażowe wejścia. Jeśli wejście jest skonfigurowane do uzbrajania Przełącznikiem z kluczem, wówczas jej uaktywnienie wymaga chwilowego przełączenia przełącznika z kluczem (tryb przełączania). W trybie przełączania za każdym razem, gdy uaktywnione będzie wejście przełącznika z kluczem, system zostanie uzbrojony. Wejście uaktywnione: uzbrojenie w trybie ochrony pełnej. Wejście działa normalnie: brak działań. Kiedy system jest uzbrojony w tym trybie, klawiatura wyemituje dwa sygnały dźwiękowe i raport zostanie wysłany do systemu zgodnie z kodem użytkownika Włączanie i wyłączanie przełącznikiem z kluczem Jeśli wejście zostanie skonfigurowane jako włączana i wyłączana przełącznikiem, będą ignorowane wszystkie inne metody programowania, np. pomijanie lub wymuszanie uzbrojenia. Jeśli funkcja zabezpieczenia antysabotażowego wejścia jest włączona, wejście będzie obsługiwana zgodnie z tą funkcją. Jeśli wejście jest skonfigurowane jako uzbrajanie Przełącznikiem z kluczem, jej uaktywnienie wymaga przełączenia przełącznika. W trybie włączania i wyłączania przełącznikiem centrala zostanie uzbrojona, kiedy wejście zostanie aktywowana, i rozbrojona, kiedy wejście będzie działać normalnie. To wejście umożliwia uzbrajanie i rozbrajanie systemu za pomocą przełącznika połączonego z wejście autoryzowaną kluczykiem. Strefa włączana i wyłączana przełącznikiem z kluczem nie aktywuje zdarzeń alarmowych. Wejście uaktywnione: uzbrojenie w trybie ochrony pełnej. Wejście działa normalnie: rozbrojenie. Schemat okablowania wejścia przełączanej kluczem: zwarcie powoduje uzbrojenie. Czas autoryzacji kluczem może wynosić min. 300 ms. COM Strefa Schemat okablowania wejścia przełączanej kluczem: zwarcie powoduje uzbrojenie. Czas autoryzacji kluczem może wynosić min. 300 ms. COM Strefa F.01U Installation Manual Bosch Sicherheitssysteme GmbH

57 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 57 Kiedy wejście zostanie uzbrojone lub rozbrojone za pomocą Przełącznika z kluczem, klawiatura odtworzy dwa sygnały dźwiękowe i raport zostanie wysłany do systemu zgodnie z kodem użytkownika 254. Uwaga! Po pomyślnym uzbrojeniu lub rozbrojeniu wejścia za pomocą Przełącznika z kluczem sygnalizator akustyczny wyemituje krótki dźwięk potwierdzający to zdarzenie. 16 Linia wyjściowa opóźniona Działanie lini wyjściowej opóźnionej: 1. Rozbrajanie: zgodnie ze stanem rozbrojenia wejścia aktywowanego bezzwłocznie. 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejście uaktywnione rozpoczęcie odliczania czasu na wejście brak alarmu/brak raportu Rozbrojenie podczas czasu na wejście brak alarmu/brak raportu Wejście uaktywnione podczas czasu na wyjście brak alarmu/brak raportu/skraca pozostały czas na wyjście do 5 s Wejście uaktywnione podczas czasu na wejście brak alarmu/brak raportu Wejście uaktywnione upłynął czas wejścia alarm/raport (raport jest opóźniony o 30 s, gdy system zostanie wcześniej rozbrojony, brak raportu) 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. Pierwsze wejście opóźnione uruchomi odliczanie czasu na wejście. Wszystkie inne wejścia opóźnione również rozpoczną odliczanie czasu na wejście. Gdy system zostaje rozbrojony i wejścia nie zostały wcześniej przywrócone, zostaje wysłany raport o przywróceniu wejścia. 17 wejście Wewnętrzne wyjściowe opóźnione Działanie wejścia Wewnętrznego wyjściowego opóźnionego: 1. Rozbrajanie: zgodnie ze stanem rozbrojenia strefy aktywowanej bezzwłocznie. 2. Uzbrajanie w trybie ochrony pełnej: zgodnie ze stanem uzbrojenia w trybie ochrony pełnej strefy wyjściowej opóźnionej. 3. Uzbrojenie w trybie STAY: To wejście zostanie zignorowana i będzie funkcjonować jako rozbrojona. Sposób wyświetlania tego wejścia podczas czasu na wyjście jest przedstawiony w punkcie Wskaźniki klawiatury, str Alarm techniczny Działanie Alarmu technicznego: 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu Wejścsie uaktywnione alarm/raport Wejście uaktywnione podczas czasu na wyjście alarm/raport Wejście uaktywnione podczas czasu na wejście alarm/raport 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

58 58 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Wejście Alarmu technicznego nie wysyła raportu o przywróceniu do momentu jej przywrócenia. 19 wejście Reset Działanie wejścia Resetowania: 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu Wejście uaktywnione wykonuje reset systemu/brak raportu 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej. 20 Natychmiastowy raport Działanie wejścia Natychmiastowego raportu: 1. Rozbrojenie: Wejście w stanie normalnym brak alarmu/brak raportu o przywróceniu Wejście uaktywnione brak alarmu/brak raportu 2. Uzbrojenie w trybie ochrony pełnej: Wejście w stanie normalnym brak alarmu/brak raportu o przywróceniu Wejście uaktywnione brak alarmu/wysyła raport Wejście uaktywnione podczas czasu na wyjście alarm/wysyła raport Wejście uaktywnione podczas czasu na wejście alarm/wysyła raport 3. Uzbrajanie w trybie STAY: zgodnie z procedurą uzbrajania w trybie ochrony pełnej Ustawienia funkcji stref / opcje stref Opcja funkcji wejścia Wymuszone uzbrojenie/pomijanie Opis 0 Wyłączone 1 Wymuszone uzbrojenie 2 Pomijanie 3 Wszystkie Cichy alarm/tryb gongu 0 Wyłączone 1 Cichy alarm 2 Tryb gongu 3 Wszystkie Liczba impulsów dla wejścia 0 Wyłączone impulsów Blokada wejścia 0 Wyłączone 1 1 blokada alarmu 2 3 blokady alarmu 3 6 blokad alarmu F.01U Installation Manual Bosch Sicherheitssysteme GmbH

59 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 59 4 Czas trwania alarmu Sabotaż linii 0 Wyłączone 1 Włączone Raport o stanie wejścia 0 Raport niewymagany 1 Odbiornik 1 2 Odbiornik 2 3 Odbiornik 3 4 Odbiornik 4 5 Odbiornik 1, 2, 3 i 4 6 Odbiornik 1 (2, 3 i 4 zapasowe) 7 Odbiornik 1 (2 zapasowy) i odbiornik 3 (4 zapasowy) Raport o niezweryfikowanym alarmie/weryfikacji Alarmu 0 Wyłączone 1 Raport o niezweryfikowanym alarmie 2 Przekroczenie wejścia 3 Wszystkie Nr domowy Zgodnie z opcją Raport o alarmie. Zakres Raporty niedozwolone 1 Raport do lokalizacji 1 2 Raport do lokalizacji 2 3 Raport do lokalizacji 3 4 Raport do lokalizacji 4 5 Raport do lokalizacji 1, 2, 3, 4 6 Raport do lokalizacji 1 (2, 3, 4 zapasowe) 7 Raport do lokalizacji 1 (2 zapasowy) i 3 (4 zapasowy) Pominięcie wejścia Jeśli ta opcja jest włączona, operator może pominąć wejścia przed uzbrojeniem systemu. Jeśli ta opcja jest wyłączona, ręczne pominięcie wejścia nie będzie możliwe. Po ręcznym pominięciu wejścia zostanie wysłany raport o pominięciu wejścia. Pominięcie wejścia obowiązuje jedynie dla jednego okresu uzbrojenia i zostanie anulowane po rozbrojeniu. Przed rozbrojeniem pominięte wejścia będą ignorować wszystkie zdarzenia uaktywnienia i przywrócenia wejścia. Wejście Przełącznika z kluczem nie może zostać pominięta. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

60 60 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Wymuszenie uzbrojenia Jeśli ta opcja zostanie wybrana, system może zostać uzbrojony, gdy wejście jest uaktywnione. Jeśli ta opcja nie zostanie wybrana, system nie pozwoli użytkownikowi z danym numerem PIN uzbroić systemu, chyba że naruszone wejście zostało przywrócone do stanu normalnego lub zostało pominięte ręcznie. Uzbrojenie przy uaktywnionym wejściu jest nazywane uzbrojeniem wymuszonym. Kiedy system zostaje uzbrojony: Gdy klawiatura lub wejście przełącznika z kluczem zostaje użyta w celu uzbrojenia systemu, system wyświetli najpierw stan wejścia. Jeśli uaktywnione wejście nie jest pominięte i nie jest wybrana opcja uzbrajania wymuszonego, system nie może zostać pomyślnie uzbrojony. Gdy klawiatura lub wejście przełącznika z kluczem zostaje użyta w celu uzbrojenia systemu, system wyświetli najpierw stan wejścia. Jeśli uaktywnione wejście nie jest pominięte i wybrana jest opcja uzbrajania wymuszonego, system zostanie pomyślnie uzbrojony. Jeśli wejście nadal nie jest przywrócone pod koniec czasu opóźnienia na wyjście, system wygeneruje raport o awarii wejścia. Gdy awaria zostanie usunięta, zostanie wysłany raport o przywróceniu wejścia. Wyjątki dotyczące opcji uzbrajania wymuszonego: W przypadku uzbrajania za pośrednictwem telefonu lub oprogramowania do zdalnego programowania uzbrojenie wymuszone jest dostępne bez względu na to, czy dla danego wejścia opcja uzbrojenia wymuszonego jest włączona czy wyłączona. Cichy alarm Włączenie tej opcji powoduje ustawienie dla wejścia alarmu cichego. Alarm cichy nie wyzwala wyjścia sygnalizatora dźwiękowego klawiatury oraz wyjścia zdarzenia alarmu dźwiękowego systemu, ale może wyzwolić wyjście zdarzenia alarmu systemu (zarówno dźwiękowe, jak i ciche) i to zdarzenie może zostać przesłane zgodnie z zaprogramowaną ścieżką. Blokowanie wejścia Dla każdego wejścia można wybrać opcję blokowania. Dostępne są następujące ustawienia: brak blokowania, blokowanie po 1 alarmie, blokowanie po 3 alarmach, blokowanie po 6 alarmach i blokowanie po czasie alarmu. Aby nie blokować alarmu, należy ustawić dla opcji blokowania wejścia wartość 0. Spowoduje to wyłączenie funkcji blokowania wejścia. Blokowanie po 3 alarmach Jeśli dla opcji blokowania wybrano wartość 2, w każdym okresie uzbrojenia wejścia może przesłać raport alarmowy maksymalnie 3 razy. Po ponownym rozbrojeniu lub uzbrojeniu strefy licznik zostanie wyzerowany. Centrala alarmowa będzie obsługiwać blokowanie zgodnie z poniższymi regułami: 1. Gdy zostanie uaktywnione wejście lub zabezpieczenie antysabotażowe lini i zostanie włączony sygnalizator akustyczny, centrala alarmowa zignoruje wykrycie stanu wejścia podczas czasu wyjścia alarmowego. 2. Gdy alarmy wystąpią 3 razy, wejście zostanie zablokowane. 3. Jeśli w zablokowanym wejściu wystąpi alarm, linia wyśle raport o awarii wejścia. 4. Przed końcem czasu wyjścia alarmowego nie będzie wysyłane zdarzenie o przywróceniu wejścia. 5. Jeśli opcja blokowania wejścia jest wyłączona, liczba alarmów nie będzie ograniczona. Nawet jeśli inne wejścia będą zablokowane, te wejście nadal będzie mógł wygenerować alarm. Blokowanie po 6 alarmach F.01U Installation Manual Bosch Sicherheitssysteme GmbH

61 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 61 Ustawienie podobne do ustawienia blokowania po 3 alarmach w tym przypadku alarm może wystąpić nie więcej niż 6 razy. Blokowanie w trakcie czasu wyjścia alarmowego. Powtórzenie procedury blokowania alarmu w okresie czasu wyjścia alarmowego, bez ograniczenia liczby blokowań. Sabotaż linii System obsługuje wykrywanie sabotażu lini. Ta funkcja zapewnia, że wejście znajduje się w normalnym trybie działania. Procedura: 1. Jeśli włączone jest 24-godzinne zabezpieczenie antysabotażowe lini, rezystor należy zainstalować jak dwuzaciskowy. 2. Jeśli linia wykryje, że została uaktywniona 24-godzinne zabezpieczenie antysabotażowe, alarm antysabotażowy wejścia będzie obsługiwany w ten sam sposób jak wejście 24- godzinne. 3. Jeśli wejście wykryje alarm lini, będzie obsługiwane zgodnie z ustawionym typem wejścia. Jeśli opcja 24-godzinnego zabezpieczenia antysabotażowego jest wyłączona dla danej linii, rezystor należy zainstalować jak jednozaciskowy. Jeśli linia wykryje alarm, będzie obsługiwane zgodnie z ustawionym typem wejścia. Raportowanie o stanie wejścia Centrala alarmowa przesyła raporty o stanie wejścia zgodnie z ustawioną ścieżką, w tym raporty o alarmie, awarii wejścia, pomijaniu wejścia i alarmie antysabotażowym wejścia. Tryb gongu wejścia System obsługuje tryb gongu. Procedura: Jeśli użyto trybu gongu i wejście zostało uaktywnione, sygnalizator dźwiękowy klawiatury wyemituje dźwięk trwający 1 sekundę (tylko, gdy system jest rozbrojony). Liczba impulsów dla wejścia System obsługuje tryb liczby impulsów. Procedura: Należy skonfigurować czas trwania impulsów (patrz punkt 9.1 Ustawienia komunikacji i raportów), liczba impulsów dla strefy może być ustawiona jako wartość od 1 do 9 (0 = funkcja wyłączona). Procedura: Alarm może być utworzony tylko wtedy, gdy wejście zostanie uaktywnione tyle razy, ile wynosi wartość liczba impulsów w trakcie czasu trwania impulsów. Nr domowy System obsługuje tryb powiadomień lokalnych. Procedura: Jeśli dla wejścia został skonfigurowany tryb powiadomień lokalnych i zostanie utworzony alarm z tego wejścia, alarm zostanie wysłany do jednej lub kilku skonfigurowanych lokalizacji docelowych i będzie wymagał potwierdzenia. Przekroczenie wejścia Opcja Weryfikacja Alarmu działa w następujący sposób: Wymagania: Bosch Sicherheitssysteme GmbH Installation Manual F.01U

62 62 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Opcja Weryfikacja Alarmu została włączona na co najmniej dwóch wejściach w jednej strefie. W opcji Czas Weryfikacj Alarmu regulatora ustawiono wartość wyższą niż 0. Kiedy jedno z wejść jest uaktywnione przez ponad 20 sekund, zostaje utworzony alarm. Kiedy jedno z wejść (linia pierwsza) jest uaktywnione przez mniej niż 20 sekund, zostaje uruchomiony Czas Weryfikacji Alarmu i w tym czasie nie jest tworzony alarm. Kiedy wejścia (z włączoną opcją Weryfikacji Alarmu) nie są uaktywnione podczas odliczania czasu przekroczenia wejścia, alarm nie jest tworzony. Kiedy pierwsze wejście zostanie uaktywniona co najmniej dwukrotnie podczas odliczania czasu Weryfikacji Alarmu, alarm nie jest tworzony. Kiedy drugie lub kolejne wejście (z włączoną opcją Weryfikacji Alarmu) zostanie uaktywniona podczas odliczania czasu przekroczenia wejścia, zostaje utworzony alarm dla wszystkich uaktywnionych wejść. Kiedy pierwsze lub jedno z pozostałych wejść (z włączoną opcją Weryfikacji Alarmu) zostanie uaktywnione co najmniej dwukrotnie po zakończeniu odliczania czasu Weryfikacji Alarmu, czas weryfikacji zostanie uruchomione ponownie. Raport o niezweryfikowanym alarmie Włączenie/wyłączenie opcji raportu o Niezweryfikowanym Alarmie. Po uaktywnieniu Weryfikacji Alarmu, lecz bez utworzenia alarmu, system tworzy niezweryfikowany alarm, który zostanie uwzględniony w raporcie. System przesyła raporty o niezweryfikowanych alarmach, jeśli włączono opcję Raport o Niezweryfikowanym Alarmie Dodawanie i modyfikowanie stref W oparciu o numery wejść, podczas dodawania lub modyfikowania każdego wejścia wymagane jest podanie jego strefy, wybranie funkcji wejścia i modułu źródła wejścia. Gdy dla wejścia zostanie wybrana wartość 0, wejście nie będzie używane, a wszelkie ustawienia funkcji i modułu wejść są nieważne Wskaźniki wejść na klawiaturze i rejestr zdarzeń Na klawiaturach i w rejestrach zdarzeń wejść mogą zostać oznaczone numerem innym niż numer wejścia używanego do programowania i instalowania sprzętu. System z jedną stefą Wjścia są oznaczone na klawiaturach zgodnie z odpowiednimi numerami wejść. Kiedy jedno z wejść zostanie wyłączone, numery wszystkich kolejnych wejść zostanie zmniejszone o jeden. System z wieloma strefami Na klawiaturze wejść oznaczane są tylko wejścia przypisane do danej strefy, począwszy od numeru 1 i w kolejności zgodnej z numerami wejść. Przykłady: W systemie z jedną strefą wejście numer 17 należy oznaczyć numerem 16 na klawiaturze z wyświetlaczem LED. Po wyłączeniu wejścia 16 (lub innego w zakresie od 1 do 16) wejście numer 17 zostanie wyświetlona na klawiaturze jako wejście numer F.01U Installation Manual Bosch Sicherheitssysteme GmbH

63 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 63 W systemie z wieloma strefami procedura przydzielania wejść i ich oznaczenia na klawiaturze zostały przedstawione w tabeli poniżej: Numer wejścia Strefa Wskaźniki strefy 1 na klawiaturze Wskaźniki strefy 2 na klawiaturze Wyjścia Wyjścia na płycie / w module rozszerzenia Centrala alarmowa jest wyposażona w cztery wyjścia na płycie oraz obsługuje dwa moduły rozszerzenia wyjść DX3010. Każdy z modułów obsługuje osiem wyjść przekaźnikowych, co daje w sumie 20 wyjść. Gdy wyjście 1 lub 2 na płycie ulegnie awarii z powodu zwarcia lub otworzy obwód, jeśli centrala jest wyposażona w zapasowe źródło zasilania, awaria wyjścia nie wpłynie na pracę całego systemu, natomiast zostanie wykryta przez system. Każde wyjście jest programowalne i może śledzić wiele zdarzeń. W zależności od typu zdarzenia wyjściowego, wyjście może być zdefiniowane jako wyście strefy lub wyjście śledzenia alarmu wejścia. Dostępne są trzy tryby programowania i definiowania polaryzacji wyjścia: wyjście ciągłe, wyjście impulsowe i odwrócone. Maksymalny czas aktywności każdego wyjścia jest definiowany podczas programowania i będzie automatycznie resetowany po jego upłynięciu. Parametry elektryczne: 13,65 VDC ± 3%. Dla PO-1+2, maks. 750 ma; PO+3+4, maks. 500 ma. Zdarzenia wyjścia 0 Nieużywane 1 System rozbrojony, 0 = wszystkie strefy, 1 16 = strefy 1 16 Wyjście działa po spełnieniu następujących warunków: 1. System został zresetowany i rozbrojony. 2. System wykonał polecenie rozbrojenia. Wyjście jest resetowane: 1. Kiedy system jest uzbrajany. 2. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

64 64 pl Ustawienia AMAX panel 4000 / AMAX panel System uzbrojony, 0 = wszystkie strefy, 1 16 = strefy 1 16 Wyjście działa po spełnieniu następujących warunków: 1. System został zresetowany i uzbrojony. System wykonał polecenie uzbrojenia i stan uzbrojenia jest aktywny. (Kiedy system wykonuje polecenie uzbrojenia, stan uzbrojenia będzie aktywny po upływie czasu opóźnienia przy wyjściu.) Wyjście jest resetowane: 1. Kiedy system jest rozbrajany. 2. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu rozbrojenia systemu. 3 Alarm systemu Wyjście działa po wystąpieniu alarmu. Wyjście jest resetowane: 1. Gdy system zostaje rozbrojony i alarm jest resetowany. 2. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Po wystąpieniu nowego alarmu czas alarmu zostanie zresetowany. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu przywrócenia strefy lub rozbrojenia systemu. 4 Alarm systemu (dźwiękowy i cichy) W przypadku alarmu dźwiękowego systemu wyjście zostanie włączone. Wejście (alarm lub zabezpieczenie antysabotażowe) zaprogramowana na wyłączanie cichego alarmu na wejściu. Zabezpieczenie antysabotażowe systemu/zabezpieczenie antysabotażowe modułu DX2010/zabezpieczenie antysabotażowe klawiatury. Alarm z klawiatury (alarm napadowy, alarm przeciwpożarowy, alarm medyczny) W przypadku alarmu cichego systemu wyjście zostanie włączone. Wejście (alarm lub zabezpieczenie antysabotażowe) zaprogramowana na włączanie cichego alarmu na wejściu. Wyjście zostanie zresetowane w przypadku spełnienia poniższych warunków. Zresetowanie alarmu. Uzbrojenie systemu. Rozbrojenie systemu. W przypadku nowego zdarzenia alarmowego czas aktywności wyjścia jest resetowany i liczony od nowa. Gdy czas wyjścia jest ustawiony na 000 i alarmowy sygnalizator akustyczny emituje 0 sygnałów, wyjście pozostanie aktywne do czasu zresetowania wyjścia alarmowego lub rozbrojenia systemu za pomocą polecenia [PIN] [3] [2] [#]. Czas wyjścia następujących alarmów systemu wynosi tylko 1 sekundę: Test alarmowego sygnalizatora akustycznego. Dopasowywanie obciążenia (zabezpieczenie antysabotażowe/alarm/zresetowanie). Uzbrajanie lub za pomocą Przełącznika z kluczem, rozbrajanie za pomocą zamkowego przełącznika z kluczem. 5 Zewnętrzny sygnalizator akustyczny w trybie ochrony pełnej Wyjście jest wyzwalane, gdy: F.01U Installation Manual Bosch Sicherheitssysteme GmbH

65 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 65 System jest uzbrojony w trybie ochrony pełnej + alarm antywłamaniowy wejścia (alarm antywłamaniowy = alarm wejścia aktywowane bezzwłocznie/wejścia Wewnętrzne aktywowane bezzwłocznie/wejścia Opóźnionej/wejścia Wewnętrzne opóźnione/wejścia Wyjściowe opóźnione/wejścia Wewnętrzne wyjściowe opóźnione/wejścia Następcze/wejścia wewnętrzne śledzenia/wejścia 24-godzinne (może być wyciszone)/wejścia Pożarowe (może być wyciszone)/alarm techniczny (może być wyciszony)) System jest uzbrojony w trybie ochrony pełnej + alarm antysabotażowy (brak alarmów, gdy centrala jest rozbrojona) 6 Zewnętrzny sygnalizator akustyczny w trybie STAY Wyjście jest wyzwalane, gdy: System jest uzbrojony w trybie STAY + alarm antywłamaniowy wejść (alarm antywłamaniowy = alarm wejścia aktywowanej bezzwłocznie/wejścia Wewnętrzne aktywowane bezzwłocznie/ wejścia Opóźnione/wejścia Wewnętrzne opóźnionej/wejścia Wyjściowe opóźnione/wejścia Wewnętrzne wyjściowe opóźnione/wejścia Następcze/wejścia wewnętrzne śledzenia/wejścia 24-godzinne (może być wyciszone)/strefy przeciwpożarowej (może być wyciszone)/alarm techniczny (może być wyciszony)) System jest uzbrojony w trybie STAY + alarm antysabotażowy (brak alarmów, gdy centrala jest rozbrojona) 7 Wewnętrzny sygnalizator akustyczny Wyjście jest wyzwalane, gdy: System jest uzbrojony w trybie ochrony pełnej + alarm antywłamaniowy wejścia (alarm antywłamaniowy = alarm wejścia aktywowane bezzwłocznie/wejścia Wewnętrzne aktywowane bezzwłocznie/wejścia Opóźnionej/wejścia Wewnętrzne opóźnione/wejścia Wyjściowe opóźnione/wejścia Wewnętrzne wyjściowe opóźnione/wejścia Następcze/wejścia wewnętrzne śledzenia/wejścia 24-godzinne (może być wyciszone)/wejścia Pożarowe (może być wyciszone)/alarm techniczny (może być wyciszony)) System jest uzbrojony w trybie ochrony pełnej + alarm antysabotażowy System jest uzbrojony w trybie STAY + alarm antywłamaniowy wejść (alarm antywłamaniowy = alarm wejścia aktywowanej bezzwłocznie/wejścia Wewnętrzne aktywowane bezzwłocznie/ wejścia Opóźnione/wejścia Wewnętrzne opóźnionej/wejścia Wyjściowe opóźnione/wejścia Wewnętrzne wyjściowe opóźnione/wejścia Następcze/wejścia wewnętrzne śledzenia/wejścia 24-godzinne (może być wyciszone)/strefy przeciwpożarowej (może być wyciszone)/alarm techniczny (może być wyciszony)) System jest uzbrojony w trybie ochrony pełnej + alarm antysabotażowy System jest rozbrojony + alarm antysabotażowy strefy Gdy centrala jest uzbrojona = aktywacja po jednym impulsie (1 s) (opcja włączenia/wyłączenia może być połączona z rozbrojeniem) Gdy centrala jest rozbrojona = aktywacja po dwóch impulsach (1 s) (opcja włączenia/ wyłączenia może być połączona z uzbrojeniem) Po przejściu do trybu programowania = aktywacja po jednym impulsie (1 s) (opcja włączenia/ wyłączenia) 8 Wewnętrzny sygnalizator akustyczny z zabezpieczeniem antysabotażowym Wyjście jest wyzwalane, gdy zostanie uruchomiony wewnętrzny sygnalizator akustyczny z zabezpieczeniem antysabotażowym. 9 Ostrzeżenie o czasie opóźnienia wejścia/wyjścia Ostrzeżenie o czasie opóźnienia wejścia Bosch Sicherheitssysteme GmbH Installation Manual F.01U

66 66 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 To wyjście jest aktywne, kiedy odliczany jest czas wejścia. Wyjście jest resetowane: 1. Kiedy system jest rozbrajany. 2. Po zakończeniu odliczania czasu wejścia. 3. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Ostrzeżenie o czasie opóźnienia wyjścia To wyjście jest aktywne, kiedy odliczany jest czas wyjścia i panel sterowania jest uzbrojony. Wyjście jest resetowane: 1. Kiedy system jest rozbrajany. 2. Po zakończeniu odliczania czasu wyjścia. 3. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do zakończenia odliczania ostrzeżenia czasu opóźnienia. 10 Awaria linii telefonicznej To wyjście jest aktywne, kiedy wystąpi awaria linii telefonicznej. Wyjście jest resetowane: 1. Kiedy linia telefoniczna została przywrócona lub podłączona i awaria została zresetowana. 2. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu przywrócenia linii telefonicznej i zresetowania awarii. 11 Awaria zasilania sieciowego To wyjście jest aktywne, kiedy wystąpi awaria zasilania sieciowego. Wyjście jest resetowane: 1. Kiedy zasilanie sieciowe zostało przywrócone i awaria została zresetowana. 2. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu przywrócenia zasilania sieciowego i zresetowania awarii. 12 Niski poziom naładowania akumulatora To wyjście jest aktywne, kiedy wystąpi błąd niskiego poziomu naładowania akumulatora. Dynamiczny test akumulatora jest wykonywany co 4 godziny po uruchomieniu systemu i za każdym razem, gdy system zostaje uzbrojony. Wyjście jest resetowane: 1. Kiedy dynamiczny test akumulatora wykryje napięcie zapasowego akumulatora na normalnym poziomie i awaria zostaje zresetowana. 2. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu naładowania akumulatora i zresetowania awarii. 13 Zabezpieczenie antysabotażowe To wyjście jest aktywne, kiedy wystąpi stan sabotażu. Wyjście jest resetowane: 1. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu przywrócenia funkcjonalności po sabotażu i zresetowania zabezpieczenia antysabotażowego. 14 Awaria zewnętrzna F.01U Installation Manual Bosch Sicherheitssysteme GmbH

67 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 67 To wyjście jest aktywne, kiedy wystąpiła awaria zewnętrzna. Wyjście jest resetowane: 1. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu przywrócenia po awarii zewnętrznej i zresetowania awarii. 15 Wszystkie awarie To wyjście jest aktywne, kiedy wystąpi awaria. Wyjście jest resetowane: 1. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu przywrócenia po awarii i zresetowania awarii. 16 Alarm pożarowy Wyjście jest wyzwalane, gdy zostanie uaktywniony alarm pożarowy. 17 Resetowanie alarmu pożarowego Wyjście jest wyzwalane, gdy zostanie uaktywnione resetowanie alarmu pożarowego. 18 Uzbrojenie w trybie ochrony pełnej To wyjście jest aktywne, kiedy system jest uzbrojony w trybie ochrony pełnej. Wyjście jest resetowane: 1. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu rozbrojenia systemu. 19 Uzbrojenie w trybie STAY To wyjście jest aktywne, kiedy system jest uzbrojony w trybie STAY. Wyjście jest resetowane: 1. Kiedy upłynął zaprogramowany czas trwania sygnału wyjściowego. Jeśli w opcji czasu trwania ustawiono wartość 000, sygnał wyjściowy będzie aktywny do momentu rozbrojenia systemu. 20 Resetowanie To wyjście jest aktywne podczas resetowania systemu. 21 Numer strefy zdarzenia strefy następczej Wyjście śledzące wejście imitujące stan alarmowy wejścia. Gdy na odpowiednim wejściu zostanie wygenerowany alarm lub alarm antysabotażowy, wyjście zostanie włączone. Wyjście zostanie zresetowane, gdy system zostanie uzbrojony, rozbrojony lub upłynie czas aktywności wyjścia. Informacje na temat rzeczywistego czasu aktywności wyjścia są przedstawione w tabeli Zakresy wartości programowania opcji wyjść, Strona Przycisk 3 pilota radiowego Wyjście jest wyzwalane po naciśnięciu przycisku 3 pilota radiowego. 23 Przycisk 4 pilota radiowego Wyjście jest wyzwalane po naciśnięciu przycisku 4 pilota radiowego. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

68 68 pl Ustawienia AMAX panel 4000 / AMAX panel Wskaźnik gongu Wyjście jest wyzwalane, gdy zostanie uaktywniony wskaźnik gongu. 25 Zweryfikowany alarm Wyjście jest wyzwalane, gdy zostanie uaktywniony zweryfikowany alarm. 26 Niezweryfikowany alarm Wyjście jest wyzwalane, gdy zostanie uaktywniony niezweryfikowany alarm. 27 Alarm techniczny Wyjście jest wyzwalane, gdy zostanie uaktywniony alarm techniczny. 28 Pominięte wejście Wyjście jest wyzwalane, gdy zostanie uaktywniona pominięte wejście. 29 Gotowość do uzbrojenia Wyjście jest wyzwalane, gdy system jest gotowy do uzbrojenia. 30 Tryb wyjścia obchodu testowego Wyjście jest wyzwalane, gdy zostanie uaktywniony tryb wyjścia obchodu testowego F.01U Installation Manual Bosch Sicherheitssysteme GmbH

69 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl Opcje wyjścia Zakresy wartości programowania opcji wyjść Typ zdarzenia wyjścia Opis Wyjście Strefy/Wejścia Wyjście Zdarzenie 0 Nieużywane Nie 1 System rozbrojony 0 = Wszystkie strefy 2 System uzbrojony 1 16 = Strefy Alarm systemu 0 = Dowolna strefa, 4 Alarm systemu (dźwiękowy i cichy) 1 16 = Strefy Zewnętrzny sygnalizator akustyczny w trybie ochrony pełnej 6 Zewnętrzny sygnalizator akustyczny w trybie STAY 7 Wewnętrzny sygnalizator akustyczny 8 Wewnętrzny sygnalizator akustyczny z zabezpieczeniem antysabotażowym 9 Ostrzeżenie o czasie opóźnienia wejścia/wyjścia 1 16 = Strefy Awaria linii telefonicznej 11 Awaria zasilania sieciowego 12 Niski poziom naładowania akumulatora 13 Zabezpieczenie antysabotażowe 0 = Dowolna strefa, 14 Usterka zewnętrzna 1 16 = Strefy Wszystkie awarie 16 Alarm pożarowy 0 = Dowolna strefa, 17 Resetowanie alarmu pożarowego 1 16 = Strefy Uzbrojenie w trybie ochrony pełnej 0 = Wszystkie strefy 19 Uzbrojenie w trybie STAY 1 16 = Strefy Reset *1 0 = Dowolna strefa 1 16 = Strefy Śledzenie zdarzenia na wejściu Numer wejścia Przycisk pilota radiowego (3) (brama garażowa) 0 = Dowolna strefa, 1 16 = Strefy Przycisk 4 pilota radiowego Bosch Sicherheitssysteme GmbH Installation Manual F.01U

70 70 pl Ustawienia AMAX panel 4000 / AMAX panel Wskaźnik gongu *1 25 Zweryfikowany alarm 26 Niezweryfikowany alarm 27 Alarm techniczny 28 Pominięte wejście 29 Gotowość do uzbrojenia 0 = All strefy 1-16 = Strefy Obchód testowy Wyjście Tryb 0 Ciągły 1 Impulsowe 2 Montaż odwrócony Wyjście Godzina s *1 Czas wyjścia jest ustalony (1 s) Tryb wyjścia Dostępne są dwa różne typy polaryzacji. 0 Wyjście ciągłe Ten typ polaryzacji oznacza stabilny sygnał wyjściowy na niskim poziomie. 1 Wyjście impulsowe Ten typ polaryzacji oznacza wyjście impulsowe. Czas aktywności wyjścia Dla każdego wyjścia można określić czas aktywności wyjścia. Po upłynięciu tego czasu wyjście zostaje zresetowane. Czas aktywności wyjścia zajmuje trzy lokalizacje programujące i jest podawany w sekundach. Na przykład, aby ograniczyć czas aktywności wyjścia dla wejścia 1 do 5 min, lokalizację programującą należy zaprogramować na [300], 300 s, tj. 5 min. Rzeczywisty czas aktywności wyjścia alarmu dźwiękowego systemu, alarmu systemu i śledzenia zdarzenia w strefie jest związany z emitowaniem dźwięku przez alarmowy sygnalizator akustyczny Czas emitowania dźwięku przez alarmowy sygnalizator akustyczny Czas emitowania dźwięku przez alarmowy sygnalizator akustyczny ma zastosowanie tylko wtedy, gdy włączony jest sygnał alarmowy klawiatury. Gdy w systemie wystąpi alarm dźwiękowy, alarmowy sygnalizator akustyczny zaczyna emitować dźwięk. Po uzbrojeniu/ rozrojeniu systemu, zresetowaniu alarmu lub upłynięciu czasu emitowania dźwięku przez alarmowy sygnalizator akustyczny alarmowy sygnalizator akustyczny zostaje wyciszony. Więcej informacji na temat programowania czasu alarmu można znaleźć w punkcie F.01U Installation Manual Bosch Sicherheitssysteme GmbH

71 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl Kody dostępu W tym punkcie omówiono kody dostępu używane do przypisywania uprawnień i funkcji dostępu do systemu dla posiadaczy kodów użytkownika. Istnieją dwa typy kodów dostępu: kody instalatora i kody użytkownika. Każdy z tych kodów zapewnia szczególny typ dostępu i obsługi funkcji panelu sterowania Kod instalatora Kod instalatora może składać się maksymalnie z sześciu cyfr. Kiedy system jest rozbrojony i żaden alarm nie jest aktywny, kod ten zapewnia dostęp do trybu programowania instalatora. Kod instalatora umożliwia instalatorom wykonywanie operacji na rozbrojonym systemie. Więcej informacji można znaleźć w Rozdziale 6 Funkcje systemu, str. 39. Patrz programowania systemu można znaleźć w punkcie Programowanie przy użyciu klawiatury AMAX Keypad 4000, str. 14. Kod instalatora działa tylko wtedy, gdy został uruchomiony przez użytkownika. Kody użytkownika Kody użytkownika umożliwiają uzbrajanie i rozbrajanie systemu oraz uruchamianie jego funkcji. Centrala alarmowa obsługuje następujące kody użytkownika: Kody od #1 do #64 dla użytkowników korzystających z klawiatury (numery od 1 do 64) Kody od *1 do *128 dla użytkowników korzystających z pilota (numery od 65 do 192) Specjalne kody użytkownika: Kod użytkownika 254 umożliwia wysyłanie raportów podczas uzbrajania i rozbrajania systemu za pomocą kluczyka. Kod użytkownika 253 umożliwia wysyłanie raportów podczas uzbrajania systemu w trybie ochrony pełnej lub STAY za pomocą jednego przycisku klawiatury. Kod użytkownika 252 umożliwia wysyłanie raportów podczas zdalnego uzbrajania systemu przez telefon. Kod użytkownika 251 umożliwia wysyłanie raportów podczas zdalnego uzbrajania systemu z wykorzystaniem oprogramowania A-Link Plus. Kod użytkownika może zawierać od czterech do sześciu cyfr. Do każdego kodu użytkownika powinna być przypisana strefa lub strefy i poziom uprawnień. 7.5 Ustawienia systemu ogólne Niniejszy rozdział opisuje osiem kategorii ustawień systemu, łącznie z systemową datą i godziną, ustawieniami numerów telefonu itp Dostęp instalatora do następnego uzbrojenia Przed uzyskaniem dostępu instalatora dostęp tego typu musi zostać uaktywniony przez standardowego użytkownika. Jeśli włączono opcję Dostęp instalatora do następnego uzbrojenia, dostęp instalatora jest uaktywniony do następnego uzbrojenia systemu Wymuszone uzbrojenie, kiedy system pracuje w stanie usterki Jeśli włączono opcję Wymuszone uzbrojenie, kiedy system pracuje w stanie usterki, istnieje możliwość wymuszenia uzbrojenia obszaru za każdym razem, kiedy system będzie pracować w stanie usterki. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

72 72 pl Ustawienia AMAX panel 4000 / AMAX panel Sygnalizator akustyczny/nadzór PO-1+PO-2 Jeśli włączono tę opcję, system będzie sprawdzać, czy sygnalizator akustyczny został odłączony lub jego działanie zostało skrócone. Alarm wywoływany 2 klawiszami klawiatury Jeśli włączono opcję Alarm wywoływany 2 klawiszami klawiatury, poprzez jednoczesne naciśnięcie i przytrzymanie dwóch klawiszy można uaktywnić następujące alarmy. Alarm awaryjny zostanie nadany po jednoczesnym naciśnięciu i przytrzymaniu klawiszy [1] i [3] lub [*] i [#]. Alarm pożarowy zostanie nadany po jednoczesnym naciśnięciu i przytrzymaniu klawiszy [4] i [6]. Cichy alarm medyczny wprowadzony z klawiatury zostanie nadany po jednoczesnym naciśnięciu i przytrzymaniu klawiszy [7] i [9] Monitor linii telefonicznej Jeśli włączono opcję Monitor linii telefonicznej, system będzie sprawdzać, czy linia telefoniczna została zerwana lub odłączona Sygnał urządzeń ostrzegawczych Włączenie lub wyłączenie opcji Sygnał urządzeń ostrzegawczych, kiedy system jest uzbrojony lub rozbrojony albo podczas obchodu testowego. Wyciszenie sygnalizatora po rozbrojeniu systemu Włączenie lub wyłączenie opcji Wyciszenie sygnalizatora po rozbrojeniu systemu albo po naciśnięciu dowolnego klawisza Liczba zapisanych zdarzeń w okresie między włączeniem i wyłączeniem Opcja Liczba zapisanych zdarzeń w okresie między włączeniem i wyłączeniem umożliwia określenie maksymalnej liczby rekordów zdarzeń zapisywanych w okresie między włączeniem i wyłączeniem Sygnalizacja sabotażu systemu w strefie Opcja Sygnalizacja sabotażu systemu w obszarze umożliwia określenie działania podejmowanego przez system po wykryciu sabotażu. Sygnalizacja sabotażu może zostać przypisana do strefy, w którym mieści się wejście 1 lub do wszystkich stref Sygnał wewnętrznego sygnalizatora jako wskazanie Włączenie lub wyłączenie opcji Sygnał wewnętrznego sygnalizatora jako wskazanie, kiedy system jest uzbrojony lub rozbrojony albo po przejściu do trybu programowania Interwał kontroli akumulatorów Opcja Interwał kontroli akumulatorów umożliwia zdefiniowanie okresu czasu, po którym przeprowadzany jest test akumulatora. Test akumulatora może być także przeprowadzany po uzbrojeniu lub uruchomieniu systemu F.01U Installation Manual Bosch Sicherheitssysteme GmbH

73 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl Regulator czasowy przekroczenia strefy Opcja Czas Weryfikacji Alarmu umożliwia zdefiniowanie okresu czasu odliczanego dla funkcji naruszenia wejścia Opóźnienie raportu o awarii zasilania sieciowego Raport o awarii zasilania sieciowego może być wysyłany po upłynięciu ustalonego czasu opóźnienia. Opcja Opóźnienie raportu o awarii zasilania sieciowego umożliwia zdefiniowanie czasu opóźnienia Data i godzina Centrala alarmowa jest wyposażona w 24-godzinny zegar i 12-miesięczny kalendarz, datę i godzinę należy ustawić podczas instalacji. Kolejność wprowadzania to rok, miesiąc, dzień, godzina i minuta, każdy z tych elementów zajmuje 2 cyfry: [RR] [MM] [DD] [GG] [MM]. Więcej informacji na temat ustawień daty i godziny można znaleźć w punkcie. Zapytania dot. awarii Stany awarii i prób sabotażu Bosch Sicherheitssysteme GmbH Installation Manual F.01U

74 74 pl Ustawienia AMAX panel 4000 / AMAX panel Awaria modułu opcjonalnego 1 Awaria modułu sieciowego / IP Awaria modułu sieciowego / IP Awaria modułu rozszerzenia wyjść 1 2 Awaria modułu rozszerzenia wyjść Awaria modułu rozszerzenia wejść 1 6 Awaria modułu rozszerzenia wyjść Awaria drukarki 1 Brakujący moduł DX Brakująca drukarka 3 Awaria drukarki 5 Awaria odbiornika radiowego 1 Awaria odbiornika radiowego 1 2 Brakujący odbiornik radiowy 1 3 Zagłuszany odbiornik radiowy 1 6 Awaria czujnika radiowego 1 Brakujący czujnik radiowy * 2 Awaria czujnika radiowego * 7 Awaria wzmacniaka sygnału radiowego 1 8 Brakujący wzmacniak sygnału radiowego Awaria konfiguracji komunikacji radiowej 1 Konflikt konfiguracji czujników * 2 Konflikt konfiguracji wzmacniaków * 3 Konflikt konfiguracji pilotów * 2 Awaria zasilania 1 Awaria zasilania sieciowego centrali 2 Niski poziom naładowania akumulatora centrali 3 Awaria zasilacza dodatkowego centrali 1 2 Awaria zasilacza dodatkowego centrali Awaria zasilania magistrali rozszerzeń Bosch 1 2 Awaria zasilania magistrali rozszerzeń Bosch Awaria zasilania sieciowego wzmacniaka sygnału radiowego 1 8 Awaria zasilania sieciowego wzmacniaka sygnału radiowego Awaria akumulatora wzmacniaka sygnału radiowego 1 8 Awaria akumulatora wzmacniaka sygnału radiowego Awaria zasilania czujnika radiowego * 8 Awaria akumulatora pilota radiowego * * Ta dioda LED sygnalizuje wystąpienie co najmniej jednej awarii w tej kategorii F.01U Installation Manual Bosch Sicherheitssysteme GmbH

75 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 75 3 Awaria wyjścia 1 Awaria wyjścia na płycie 1 Awaria wyjścia 1 na płycie 2 Awaria wyjścia 2 na płycie 4 Awaria klawiatury 1 16 Awaria klawiatury Awaria systemu 1 Brak ustawienia daty i godziny 6 Awaria komunikacji 1 Awaria komunikacji 1 2 Awaria komunikacji 2 3 Awaria komunikacji 3 4 Awaria komunikacji 4 5 Awaria linii telefonicznej 7 Zabezpieczenie antysabotażowe 1 Sabotaż systemu 2 Sabotaż klawiatury 1 16 Sabotaż klawiatury Sabotaż modułu rozszerzenia strefy 1 6 Sabotaż modułu rozszerzenia strefy Zabezpieczenie antysabotażowe strefy z podwójnym rezystorem (DEOL) 1 16 Sabotaż detektorów DEOL 5 Zabezpieczenie antysabotażowe strefy 1 16 Zabezpieczenie antysabotażowe strefy 6 Blokada klawiatury 1 Blokada klawiatury 7 Sabotaż odbiornika radiowego 1 Sabotaż odbiornika radiowego 8 Sabotaż wzmacniaka sygnału radiowego 1 8 Sabotaż wzmacniaka sygnału radiowego 8 Awaria zewnętrzna 1 16 Awaria zewnętrzna strefy 1 16 System wyświetla osiem kategorii 41 typów awarii systemu. Więcej informacji na temat zapytań o awarie można znaleźć w punkcie. Opis awarii 1 Awaria modułu opcjonalnego Bosch Sicherheitssysteme GmbH Installation Manual F.01U

76 76 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Awaria modułu sieciowego/ip 1 Stan: Brak komunikacji z modułem DX4020/ITS-DX4020G, jeśli zaprogramowano moduł DX4020/ITS- DX4020G. Przywrócenie: Komunikacja z modułem DX4020/ITS-DX4020G przebiega normalnie i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii modułu DX4020/ITS-DX4020G do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 124, po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria modułu rozszerzenia wyjść Stan: Brak komunikacji z modułem DX3010, jeśli zaprogramowano moduł DX3010. Przywrócenie: Komunikacja z modułem DX3010 przebiega normalnie i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii modułu DX3010 do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 140, po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria modułu rozszerzenia wejść Stan: Brak komunikacji z modułem DX2010, jeśli zaprogramowano moduł DX2010. Przywrócenie: Komunikacja z modułem DX2010 przebiega normalnie i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii modułu DX2010 do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 140, po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria drukarki Brakujący moduł 4010 Stan: Brak komunikacji z modułem DX4010, jeśli włączono drukarkę. Przywrócenie: Komunikacja z modułem DX4010 przebiega normalnie i awaria została zresetowana F.01U Installation Manual Bosch Sicherheitssysteme GmbH

77 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 77 Nadzorowanie: 1. Zgłoszenie awarii braku modułu DX4010 do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Brakująca drukarka Stan: Brak komunikacji z drukarką, jeśli drukarka została włączona i moduł DX4010 działa normalnie. Przywrócenie: Komunikacja z drukarką i modułem DX4010 przebiega normalnie i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii braku drukarki do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Usterka drukarki Stan: Działanie drukarki jest niestandardowe (np. drukarka sygnalizuje brak papieru lub przepełnienie bufora), jeśli drukarka została włączona, a moduł DX4010 działa normalnie. Przywrócenie: Drukarka i moduł DX4010 działają normalnie i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie błędu drukarki do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria odbiornika radiowego Usterka odbiornika radiowego 1 Stan: Działanie odbiornika jest niestandardowe (np. mikroodbiornik radiowy został usunięty lub zresetowany...), jeśli moduł bezprzewodowy jest włączony. Przywrócenie: Komunikacja z odbiornikiem przebiega normalnie, moduł bezprzewodowy jest włączony i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii odbiornika do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Brakujący odbiornik radiowy 1 Bosch Sicherheitssysteme GmbH Installation Manual F.01U

78 78 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Stan: 1. Brak komunikacji z odbiornikiem, jeśli moduł bezprzewodowy jest włączony. 2. Skonfigurowano linię radiową, wzmacniacz lub pilota, lecz moduł bezprzewodowy jest wyłączony. Przywrócenie: Komunikacja z odbiornikiem przebiega normalnie, moduł bezprzewodowy jest włączony i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii braku odbiornika do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Zagłuszany odbiornik radiowy 1 Stan: Dużo zakłóceń przy odbiorniku, jeśli moduł bezprzewodowy jest włączony. Przywrócenie: Niewiele zakłóceń przy odbiorniku, jeśli moduł bezprzewodowy jest włączony i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii zakłócenia odbiornika do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria czujnika radiowego Brakujący czujnik radiowy Stan: Do odbiornika nie został przesłany raport o stanie linii bezprzewodowej w ustalonym interwale nadzoru radiowego, a moduł bezprzewodowy jest włączony. Przywrócenie: Wszystkie linie bezprzewodowe przesyłają do odbiornika raporty o stanie w ustalonym interwale nadzoru radiowego, moduł bezprzewodowy jest włączony i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii braku linii bezprzewodowej do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Usterka czujnika radiowego Stan: Działanie dowolnej linii bezprzewodowej jest niestandardowe (np. usunięto detektor z czujki dymu/ ), a moduł bezprzewodowy jest włączony F.01U Installation Manual Bosch Sicherheitssysteme GmbH

79 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 79 Przywrócenie: Wszystkie linie bezprzewodowe działają normalnie, moduł bezprzewodowy jest włączony i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii linii bezprzewodowej do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria wzmacniacza sygnału radiowego Brakujący wzmacniacz sygnału radiowego 1 8 Stan: Do odbiornika nie został przesłany raport o stanie w ustalonym interwale nadzoru radiowego, a moduł bezprzewodowy jest włączony. Przywrócenie: Przesyłanie do odbiornika raportów o stanie w ustalonym interwale nadzoru radiowego, moduł bezprzewodowy jest włączony i awaria została zresetowana. Nadzorowanie: 1. Zgłoszenie awarii braku wzmacniaka do określonej lokalizacji docelowej po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria konfiguracji komunikacji radiowej Konflikt konfiguracji czujników Stan: Błąd konfiguracji dowolnej linii bezprzewodowej. Przywrócenie: Konfiguracja wszystkich linii bezprzewodowych jest poprawna i awaria została zresetowana. Nadzorowanie: 1. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 2. Jeśli dana awaria została zresetowana, wskaźnik FAULT zostanie wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Konflikt konfiguracji wzmacniaczy Stan: Błąd konfiguracji dowolnego wzmacniacza. Przywrócenie: Konfiguracja wszystkich wzmacniaczy jest poprawna i awaria została zresetowana. Nadzorowanie: 1. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 2. Jeśli dana awaria została zresetowana, wskaźnik FAULT zostanie wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Konflikt konfiguracji pilotów Bosch Sicherheitssysteme GmbH Installation Manual F.01U

80 80 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Stan: Błąd konfiguracji dowolnego pilota. Przywrócenie: Konfiguracja wszystkich pilotów jest poprawna i awaria została zresetowana. Nadzorowanie: 1. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 2. Jeśli dana awaria została zresetowana, wskaźnik FAULT zostanie wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. 2 Awaria zasilania Wskaźnik strefy 2 świeci, wskazując awarię zasilania. Wprowadź [2], aby wyświetlić listę awarii zasilania i uzyskać więcej informacji. Awaria zasilania sieciowego centrali Stan: 1. Niedobór zasilania płyty centrali 18 V spowodowany przez transformator. 2. Przerwany bezpiecznik zasilacza 220 V. 3. Odłączony zasilacz 220 V. Przywrócenie: Zasilacz został podłączony ponownie i awaria została zresetowana. 1. Monitorowanie napięcia przez urządzenie MPU. 2. Jeśli awaria zasilania sieciowego nie zostanie naprawiona w ciągu 1 godziny od momentu jej wystąpienia, następuje zgłoszenie awarii do określonej lokalizacji docelowej, która jest zaprogramowana w adresie Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 4. Po ponownym podłączeniu zasilania sieciowego wskaźnik MAINS ponownie świeci (z wyjątkiem trybu programowania lub trybu funkcji kodu). 1. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Niski poziom naładowania akumulatora Stan: 1. Napięcie akumulatora jest niższe niż 11 V +-1%. 2. Akumulator nie jest podłączony. Przywrócenie: Gdy poziom napięcia akumulatora wzrasta do 12 V +-1%, zostaje wykonany dynamiczny test akumulatora (czas ustawiony w lokalizacji programowania 204) i awaria jest resetowana. Nadzorowanie: 1. System przeprowadza dynamiczny test akumulatora za każdym razem (zgodnie z ustawieniem w adresie 204) oraz w każdym przypadku uzbrajania i resetowania systemu. 2. Zgłoszenie niskiego poziomu naładowania akumulatora do określonej lokalizacji docelowej, która jest zaprogramowana w adresie Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 4. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik F.01U Installation Manual Bosch Sicherheitssysteme GmbH

81 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 81 FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria zasilacza dodatkowego centrali Stan: Napięcie zasilacza dodatkowego jest niższe niż 9 V. Przywrócenie: Napięcie zostanie podniesione do 12 V i awaria zostanie zresetowana. Nadzorowanie: 1. Monitorowanie napięcia przez urządzenie MPU. 2. Zgłoszenie awarii zasilania dodatkowego do określonej lokalizacji docelowej, która jest zaprogramowana w adresie Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 4. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria zasilania magistrali rozszerzeń Bosch Stan: Napięcie zasilacza magistrali rozszerzeń Bosch jest niższe niż 9 V +/-5%. Przywrócenie: Napięcie zostanie podniesione do 12 V i awaria zostanie zresetowana. Nadzorowanie: 1. Monitorowanie napięcia przez urządzenie MPU. 2. Wysłanie raportu o awarii zasilania magistrali rozszerzeń Bosch do określonej lokalizacji docelowej, która jest zaprogramowana w adresie Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 4. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria zasilania sieciowego wzmacniaka sygnału radiowego Brak opisu Awaria akumulatora wzmacniaka sygnału radiowego Brak opisu Awaria zasilania czujnika radiowego Brak opisu Awaria akumulatora pilota radiowego Brak opisu 3 Awaria wyjścia Awaria wyjścia na płycie Awaria wyjścia 1 2 na płycie Gdy system wykryje, że wyjście 1 2 na płycie jest w stanie zwarcia, w stanie przepięcia lub obwód jest otwarty, wystąpi awaria wyjścia 1 2 na płycie. Po przywróceniu wyjścia i wykonaniu polecenia Reset awaria zostanie usunięta. Warunki awarii: Gdy wyjście jest w stanie zwarcia, przepięcia lub obwód jest przerwany, występuje awaria. Warunki przywrócenia: Bosch Sicherheitssysteme GmbH Installation Manual F.01U

82 82 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Po przywróceniu wyjścia awaria zostanie usunięta. Monitorowanie awarii: 1. Po wykryciu awarii wyjścia 1 2 na płycie zostanie wysłany raport do odpowiedniej ścieżki. 2. Wskaźnik FAULT na klawiaturze wolno miga. 3. Po przywróceniu po awarii wyjścia 1 2 na płycie zostanie wysłany raport do odpowiedniej ścieżki. Jeśli aktualnie nie ma żadnych innych awarii i polecenie Reset zostało wykonane, wskaźnik FAULT na klawiaturze zostanie wyłączony. 4 Awaria klawiatury Stan: Awaria klawiatury jest zgłaszana za każdym razem, kiedy komunikacja między centralą i klawiaturą znajdującą się pod adresem 1 jest niemożliwa. Przywrócenie: Komunikacja między centralą i klawiaturami wraca do stanu normalnego i awaria zostaje zresetowana. Nadzorowanie: 1. Zgłoszenie awarii klawiatury do określonej lokalizacji docelowej, która jest zaprogramowana w adresie Wskaźnik FAULT miga wolno na drugiej klawiaturze w czasie normalnej pracy (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Brak komunikacji między klawiaturą a centralą w związku z następującymi czynnościami: Zatrzymanie detekcji po naciśnięciu klawisza klawiatury Miga wskaźnik FAULT Odłączona klawiatura nie emituje sygnału awarii na minutę 4. Po zresetowaniu awarii klawiatury raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. 5 Awaria systemu Brak ustawienia daty i godziny Stan: Data i godzina nie zostały ustawione po włączeniu systemu. Przywrócenie: Zaprogramowano datę i godzinę oraz awaria została zresetowana. Więcej informacji można znaleźć w punkcie Ustawianie daty i godziny Nadzorowanie: 1. Zgłoszenie awarii nieprawidłowego ustawienia daty i godziny do określonej lokalizacji docelowej, która jest zaprogramowana w adresie Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Do centrali alarmowej nie jest wysyłany żaden raport, gdy ustawienie daty i godziny jest zapisane w pamięci nieulotnej i centrala zostaje zresetowana. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. 6 Awaria komunikacji Awaria komunikacji 1 4 Stan: F.01U Installation Manual Bosch Sicherheitssysteme GmbH

83 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 83 Centrala nie może wysłać raportu do lokalizacji docelowej 1 po 4 próbach. Przywrócenie: Awaria zostaje zresetowana, gdy zostaje odebrany pierwszy sygnał kissoff. Nadzorowanie: 1. Zgłoszenie awarii do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 124, po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. 7 Sabotaż Wskaźnik strefy 7 świeci się, wskazując stan sabotażu. Wprowadzić [7], aby wyświetlić listę stanów sabotażu i uzyskać więcej informacji. Sabotaż systemu Stan sabotażu płyty jest rejestrowany, kiedy wejście zabezpieczenia antysabotażowego (P8) na płycie jest otwarte. Stan: Wejście zabezpieczenia płyty centrali P8 jest otwarte. Przywrócenie: Stan sabotażu zostaje zresetowany, gdy wejście jest zwarte i stan sabotażu zostaje zresetowany. Nadzorowanie: 1. Zgłoszenie stanu sabotażu do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 124, po wykryciu sabotażu. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu stanu sabotażu raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Sabotaż klawiatury Stan: Obwód klawiatury 1 jest otwarty i styk antysabotażowy jest uaktywniony. Przywrócenie: Stan sabotażu zostaje zresetowany, gdy obwód klawiatury jest zamknięty i stan sabotażu zostaje zresetowany. Nadzorowanie: 1. Zgłoszenie stanu sabotażu do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 124, po wykryciu sabotażu. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu stanu sabotażu raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Sabotaż modułu rozszerzenia wejść Sabotaż modułu rozszerzenia wejść 1 6 Gdy zostanie wykryty demontaż modułu DX2010 1, 2, 3, 4, 5 lub 6, zostanie wysłany raport o sabotażu modułu rozszerzenia wejść 1 i 2. Gdy zostanie przywrócona normalna praca modułu, zostanie wygenerowany raport o przywróceniu po awarii. Warunki awarii: Bosch Sicherheitssysteme GmbH Installation Manual F.01U

84 84 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Gdy zostanie wykryty demontaż modułu DX2010 1, 2, 3, 4, 5 lub 6, centrala alarmowa uzna, że wystąpił sabotaż modułu rozszerzenia wejść 1, 2, 3, 4, 5 lub 6. Warunki przywrócenia: Po przywróceniu po sabotażu modułu stan sabotażu modułu 1, 2, 3, 4, 5 lub 6 zostanie zresetowany. Monitorowanie awarii: Po wykryciu sabotażu modułu DX2010 1, 2, 3, 4, 5 lub 6 raport zostanie wysłany do odpowiedniej ścieżki, zaprogramowanej w adresie Wskaźnik FAULT na klawiaturze wolno miga. Po przywróceniu po sabotażu modułu 1, 2, 3, 4, 5 lub 6 raport zostanie wysłany do skonfigurowanej ścieżki. Jeśli aktualnie nie ma żadnych innych awarii, wskaźnik FAULT na klawiaturze zostanie wyłączony. Zabezpieczenie antysabotażowe strefy z podwójnym rezystorem (DEOL) Stan: Styk antysabotażowy jest uaktywniony (wejście jest zaprogramowane jako podwójne zabezpieczenie antysabotażowe). Przywrócenie: Styk antysabotażowy zostaje przywrócony i stan sabotażu zostaje zresetowany. Nadzorowanie: 1. Zgłoszenie sabotażu detektora do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 124, po wykryciu sabotażu. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu stanu sabotażu raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Zabezpieczenie antysabotażowe strefy Stan: Styk antysabotażowy (połączony bezpośrednio ze strefą) jest zwarty (typ strefy = zabezpieczenie antysabotażowe). Przywrócenie: Styk antysabotażowy zostaje przywrócony i stan sabotażu zostaje zresetowany. Nadzorowanie: 1. Zgłoszenie stanu sabotażu do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 124, po wykryciu sabotażu. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu stanu sabotażu raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Blokada klawiatury Stan: Wprowadzono nieprawidłowy kod więcej razy niż wynosi dozwolona liczba prób (zaprogramowana w adresie 0499). Przywrócenie: Blokada klawiatury zostaje zresetowana po upłynięciu czasu blokady klawiatury (3 min) i awaria zostaje zresetowana F.01U Installation Manual Bosch Sicherheitssysteme GmbH

85 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 85 Nadzorowanie: 1. Zgłoszenie blokady klawiatury do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 124, po wykryciu blokady. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu stanu blokady klawiatury raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Sabotaż odbiornika radiowego Brak opisu Sabotaż wzmacniacza sygnału radiowego Brak opisu 8 Awaria zewnętrzna Stan: Styk sygnalizacji awarii (połączony bezpośrednio do wejścia) jest uaktywniany (typ wejścia = awaria zewnętrzna). Przywrócenie: Styk sygnalizacji awarii zostaje przywrócony i stan awarii zostaje zresetowany. Nadzorowanie: 1. Zgłoszenie stanu awarii do określonej lokalizacji docelowej, która jest zaprogramowana w adresie 124, po wykryciu awarii. 2. Wskaźnik FAULT miga wolno (patrz szczegółowy opis w rozdziale dotyczącym wskaźników na klawiaturze). 3. Po zresetowaniu awarii raport o przywróceniu zostaje wysłany do skonfigurowanych lokalizacji docelowych. Wskaźnik FAULT zostaje wyłączony po rozwiązaniu problemów dotyczących wszystkich awarii systemu. Awaria zewnętrzna wejścia Wskaźnik strefy 8 świeci, wskazując stan awarii zewnętrznej. Wprowadzić [8], aby przejść do listy wskaźników wejść i określić wejście, do której podłączono wejście sygnalizacji awarii. 1=Wejście 1 2=Wejście 2 3=Wejście 3 4=Wejście 4 5=Wejście 5 6=Wejście 6 7=Wejście 7 8=Wejście 8 Patrz także Ustawienie adresu, Strona Szybkie uzbrajanie Istnieje możliwość szybkiego uzbrojenia systemu bez wprowadzania numeru PIN. W tym celu należy nacisnąć i przytrzymać przez 3 sekundy przycisk [#] na klawiaturze, aby uzbroić system, lub nacisnąć i przytrzymać przez 3 sekundy przycisk [*] na klawiaturze, aby uzbroić obwód. Ustawienia klawiatury Sygnał alarmowy klawiatury Jeśli w przypadku wystąpienia alarmu wymagane jest powiadomienie o alarmie przez sygnalizator dźwiękowy klawiatury, lokalizacja 0503 powinna być ustawiona na wartość 1 w celu uaktywnienia wyjścia po zdarzeniu alarmu dźwiękowego danego obszaru. Domyślnie sygnał dźwiękowy klawiatury jest wyłączony. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

86 86 pl Ustawienia AMAX panel 4000 / AMAX panel 4000 Jeśli sygnał alarmowy klawiatury jest włączony, klawiatura zacznie emitować sygnał alarmowy w czasie emitowania sygnału dźwiękowego przez alarmowy sygnalizator akustyczny i wyłączy sygnał dźwiękowy po upłynięciu czasu emitowania sygnału dźwiękowego przez alarmowy sygnalizator akustyczny lub po zresetowaniu wyjścia alarmowego. Więcej informacji na temat programowania sygnału alarmowego klawiatury można znaleźć w punkcie. Blokada klawiatury Gdy liczba wprowadzeń nieprawidłowego kodu przekroczy limit zaprogramowany w adresie 0499, wszystkie klawiatury zostaną zablokowane. Czas blokady wynosi 3 min Ustawienia raportów o awarii Sygnalizacja dźwiękowa awarii Gdy w celu zapytania dot. awarii użyto polecenia [2] [1], klawiaturę można skonfigurować w taki sposób, aby informowała o wystąpieniu nowej awarii przez emitowanie sygnału dźwiękowego. Domyślnie ta funkcja jest włączona. W przypadku wystąpienia nowej awarii wszystkie klawiatury będą emitować krótki sygnał dźwiękowy raz na minutę. Alarm lub awaria po upłynięciu czasu opóźnienia na wyjście Gdy wejście Opóźnione lub kolejna wejście ukończy odliczanie czasu opóźnienia na wyjście, można wybrać uruchomienie alarmu lub awarii. Ustawienia raportów o awarii zasilania sieciowego W przypadku wystąpienia awarii zasilania sieciowego raport o awarii zostanie opóźniony o 1 godzinę lub 10 minut lub przesłany razem z innymi raportami. Zdarzenie awarii zasilania sieciowego zostanie wyświetlone na klawiaturze 1 po godzinie lub 10 minutach. Ustawienia wyświetlania awarii W przypadku błędu ustawień daty/godziny można wybrać opcję wyświetlania awarii lub jednoczesnego emitowania sygnału dźwiękowego awarii lub niewyświetlania awarii i nieemitowania sygnału dźwiękowego. Jeśli zostanie wybrana opcja niewyświetlania awarii, system nie będzie sygnalizował błędu, gdy po uruchomieniu systemu nie zostanie ustawiona data i godzina, nawet jeśli jest ustawiona sygnalizacja dźwiękowa awarii. Informacje o wersji Tego ustawienia można użyć w celu wyświetlenia numeru wersji oprogramowania centrali alarmowej. Przywrócenie ustawień domyślnych Tego ustawienia można użyć w celu przywrócenia wszystkich parametrów programowania ustawionych fabrycznie. Zone Tamper Bypass when DEOL Zone is Bypassed Jeśli zostanie włączona opcja Pominięcie wejścia sabotażu kiedy wejście 2EOL jest pominięte, system utworzy alarm sabotażu w przypadku sabotażu strefy z podwójnym rezystorem, nawet gdy to wejście zostało pominięte. Zmienić wartość w lokalizacji 0184, aby zmienić ustawienie tej opcji. Ta funkcja jest dostępna tylko podczas programowania lokalizacji. Patrz również Ustawienia dwóch adresów IP, Strona 117, aby uzyskać więcej informacji. Ustawienia systemu opcje komunikacji radiowej Funkcja odbiornika radiowego Włączenie lub wyłączenie funkcji odbiornika radiowego Interwał nadzoru radiowego Określanie interwału nadzoru radiowego F.01U Installation Manual Bosch Sicherheitssysteme GmbH

87 AMAX panel 4000 / AMAX panel 4000 Ustawienia pl 87 Poziom czułości urządzeń radiowych Określanie poziomu czułości urządzeń radiowych Sygnalizacja dźwiękowa niskiego poziomu naładowania akumulatora urządzenia radiowego Włączenie lub wyłączenie funkcji sygnalizacji dźwiękowej niskiego poziomu naładowania akumulatora urządzenia radiowego Sygnał uzbrajania/rozbrajania Włączenie lub wyłączenie sygnału uzbrajania/rozbrajania Opcja uruchamiania alarmu napadowego z pilota Ustawianie opcji uruchamiania alarmu napadowego z pilota Ustawienia obszarów Wspólny obszar Obszar 1 może pełnić rolę wspólnego obszaru lub obszaru niezależnego. Wspólny obszar pomocniczy funkcjonuje w następujący sposób: Uzbrojone zostają tylko wszystkie należące do niego niezależne obszary, wspólny obszar może zostać uzbrojony. Gdy odpowiedni pomocniczy obszar zostanie uzbrojony obwodowo, wspólny obszar także będzie uzbrojony obwodowo. Gdy odpowiedni pomocniczy obszar zostanie rozbrojony, obszar wspólny także zostaje rozbrojony. Jeśli jakiekolwiek strefy we wspólnych obszarach są uaktywnione lub w stanie sabotażu i opcja uzbrojenia wymuszonego jest wyłączona, wspólny obszar nie może zostać uzbrojony. Więcej informacji na temat programowania wspólnego obszaru można znaleźć w punkcie. Opóźnienie w obszarze Opóźnienie na wyjście Opóźnienie na wyjście można zaprogramować jako wartość z przedziału od 0 do 255 sekund. W trybie uzbrojenia systemu podczas czasu na wyjście klawiatura będzie emitować sygnały dźwiękowe, a ostatnie 10 sekund będzie sygnalizować ciągłym, długim sygnałem dźwiękowym. Więcej informacji na temat programowania opóźnienia na wyjście można znaleźć w punkcie. Opóźnienie na wejście Opóźnienie na wejście można zaprogramować jako wartość z przedziału od 0 do 255 sekund. Opóźnienie na wejście jest to czas opóźnienia strefy opóźnionej. Więcej informacji na temat programowania opóźnienia na wyjście można znaleźć w punkcie. Więcej informacji na temat strefy opóźnionej można znaleźć w punkcie. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

88 88 pl Ustawienia AMAX panel 4000 / AMAX panel Obszar klawiatury Klawiatura główna System obsługuje maksymalnie 16 klawiatur głównych. Na klawiaturze głównej można wyświetlać uzbrojenie/rozbrojenie, alarmy obszaru, awarie zasilania sieciowego, awarie systemowe i zdarzenia systemowe każdego obszaru. Klawiatura główna nie umożliwia wykonania operacji uzbrajania/rozbrajania i pomijania stref. Gdy odpowiednie operacje są wykonywane w danym obszarze, klawiaturę główną należy przełączyć na odpowiedni obszar. Klawiatura obszaru Każdy obszar można obsługiwać za pomocą jednej lub wielu niezależnych klawiatur. Każda klawiatura obszaru może obsługiwać jedynie programowanie odpowiedniego obszaru. Gdy do klawiatury obszaru nie są przypisane odpowiednie wejścia, klawiatury nie można używać do wykonywania operacji związanych z danymi wejściami, takich jak uzbrajanie/ rozbrajanie i pomijanie, ale można jej używać w celu wykonywania operacji niezwiązanych z wejściami, takich jak zapytania dot. zdarzeń. Każda klawiatura obszaru może wyświetlać stan wejścia należącej do danej strefy W przypadku klawiatur IUI-AMAX3-LED8, IUI-AMAX-LED8 i IUI-AMAX-LCD8 w każdej strefie może być wyświetlane maksymalnie 8 wejść. Inne wejścia nie będą wyświetlane, jednak będą wyświetlane zdarzenia dotyczące tych wejść. W przypadku klawiatury IUI-AMAX3-LED16 w każdym obszarze może być wyświetlanych maksymalnie 16 wejść. Inne wejścia nie będą wyświetlane, jednak będą wyświetlane zdarzenia dotyczące wejść. Klawiatura może wyświetlać do 64 wejścia. W przypadku wszystkich stref na klawiaturze z wyświetlaczem LED/LCD ICON wyświetlane są numery logiczne wejść; zamiast fizycznych, rzeczywistych numerów są wyświetlane numery logiczne lub nazwy wejść. Na przykład: wejścia 1, 2 i 3 strefy 1 wyświetlane na klawiaturze to w rzeczywistości wejścia 20, 31 i 37. Więcej informacji na temat programowania konkretnej strefy klawiatury można znaleźć w punkcie F.01U Installation Manual Bosch Sicherheitssysteme GmbH

89 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 89 8 Konfiguracja Niniejszy rozdział opisuje procedurę konfiguracji centrali AMAX panel W rozdziale przedstawione są różne sposoby programowania centrali AMAX panel Uruchamianie systemu Po uruchomieniu systemu należy ustawić datę i godzinę. W przeciwnym razie zostanie wyświetlony komunikat o usterce. Po uruchomieniu lub zresetowaniu system powraca do poprzedniego stanu uzbrojenia / rozbrojenia. W celu ograniczenia liczby fałszywych alarmów spowodowanych uruchamianiem systemu (lub przywracaniem zasilania po zaniku zasilania sieciowego i dodatkowego) urządzenie nie wykonuje testu stref w ciągu jednej minuty po włączeniu zasilania. 8.2 Wskaźnik stanu systemu O stanie systemu informuje wskaźnik stanu LED znajdujący się na płycie głównej. Kiedy wskaźnik wolno miga na czerwono (włączanie i wyłączanie wskaźnika z odstępem 1 s), oznacza to, że system pracuje normalnie. 8.3 Kody instalatora i użytkownika System obsługuje programowalne kody instalatora i użytkownika o długości od 4 do 6 cyfr, które umożliwiają wykonywanie poleceń związanych z programowaniem i obsługą. Kodów instalatora można używać tylko, gdy wszystkie wejścia nadzorowane przez system są rozbrojone i żaden alarm nie jest aktywny, a dostęp instalatora został aktywowany przez użytkownika. Uwaga! Nie wolno stosować identycznych kodów użytkownika. Kody użytkownika nie mogą być takie same, jak kody instalatora. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

90 90 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 Kody użytkownika Funkcja Polecenie (Domyślny kod użytkownika = 2580 Domyślny kod instalatora = 1234) Użytkownik cichego alarmu Użytkownik uzbrajający Użytkownik podstawowy Użytkownik zaawansowany Użytkownik główny Instalator Użytkownik Przełączenie na klawiaturę główną [Kod] + [0][0][0] + [#] (klawiatura TEXT) Przełączenie na część [Kod] + [0][ _ ][ _ ] + [#] (klawiatura TEXT) Uzbrajanie w trybie AWAY [Kod] + [1][1] + [#] / [Kod] + [#] / [#] (szybkie uzbrajanie) Uzbrajanie w trybie STAY [Kod] + [1][2] + [#] / [Kod] + [*] / [*] (szybkie uzbrajanie) Rozbrajanie [Kod] + [#] Wyświetlanie informacji (awaria/sabotaż) [Kod] + [-] Alarm napadowy z klawiatury Alarm pożarowy z klawiatury Nacisnąć i przytrzymać [1] i [3] lub [*] i [#] Nacisnąć i przytrzymać [4] i [6] Alarm medyczny z klawiatury Nacisnąć i przytrzymać [7] i [9] Zapytanie o awarię/sabotaż [Kod] + [2][1] + [#] Sprawdzenie całego dziennika zdarzeń [Kod] + [2][2] + [#] Sprawdzenie dziennika zdarzeń [Kod] + [2][3] + [#] (klawiatura TEXT) Sprawdzenie dziennika zdarzeń dialera [Kod] + [2][4] + [#] (klawiatura TEXT) Obejście strefy/anulowanie [Kod] + [3][1] + [#] + [Nr strefy] [*] + [#] (obejście) [Kod] + [3][1] + [#] + [Nr strefy] [*] + [#] (anulowanie, klawiatura LED) [Kod] + [3][2] + [#] + [Nr strefy] [*] + [#](anulowanie, klawiatura TEXT) Zapytanie dot. pominięcia [Kod] + [3][3] + [#] (klawiatura TEXT) Pominięcie awarii/próby sabotażu [Kod] + [3][4] + [#] Test sygnalizatora akustycznego [Kod] + [4][1] + [#] Test komunikacji [Kod] + [4][2] + [#] Obchód testowy [Kod] + [4][3] + [#] Wyświetlanie/zmiana daty i godziny [Kod] + [5][1] + [#] Czas letni (+1 godz.) [Kod] + [5][2] + [#] Czas zimowy (-1 godz.) [Kod] + [5][3] + [#] Dodawanie / usuwanie / zmiana użytkownika [Kod] + [5][4] + [#] Zmiana indywidualnego kodu [Kod] + [5][5] + [#] Zmiana numeru telefonu domowego nr 1 [Kod] + [5][6][#] + [ ][#] (klawiatura LED) Zmiana numeru telefonu domowego nr 2 [Kod] + [5][6][#][#] + [ ][#] (klawiatura LED) Zmiana numeru telefonu domowego nr 3 [Kod] + [5][6][#][#][#] + [ ][#] (klawiatura LED) Zmiana numeru telefonu domowego nr 4 [Kod] + [5][6][#][#][#][#] + [ ][#] (klawiatura LED) Zmiana numeru telefonu domowego 1 4 [Kod] + [5][6][#] + [_] + [#] + [ ][#] (klawiatura TEXT) Połączenie zwrotne [Kod] + [5][7] + [#] Wybór języka [Kod] + [5][8] + [#] + [ _ ] [_ ] + [#] 01= 02=DE 03=ES 04=FR 05=IT 06=PL 07=NL 08=SE Resetowanie stanu sabotażu lub awarii [Kod] + [6] [#] Dostęp instalatora [Kod] + [7][1] + [#] (włączenie) [Kod] + [7][2] + [#] (wyłączenie) Resetowanie systemu [Kod] + [9][9][8][9] + [#] Tryb programowania instalatora [Kod] + [9][5][8] + [#] Wyjście z trybu programowania bez wprowadzania zmian [9][5][9] + [#] (tylko w trybie programowania adresu) Wyjście z trybu programowania i zapisanie zmian [9][6][0] + [#] (tylko w trybie programowania adresu) Przywracanie ustawień fabrycznych [9][6][1] + [#] (tylko w trybie programowania adresu) Kopiowanie danych z centrali do klucza programującego [9][6][2] + [#] (tylko w trybie programowania adresu) Kopiowanie danych z klucza programującego do centrali [9][6][3] + [#] (tylko w trybie programowania adresu) Wyświetlanie wersji oprogramowania układowego [9][9][9] + [#] (tylko w trybie programowania adresu) Rysunek 8.1: Kody użytkownika F.01U Installation Manual Bosch Sicherheitssysteme GmbH

91 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl Przywracanie ustawień fabrycznych Ustawienia fabryczne można przywrócić, korzystając z podkładek przywracania ustawień fabrycznych znajdujących się na płycie głównej centrali. 1. Odłączyć zasilanie i akumulator zapasowy od centrali. 2. Zewrzeć podkładki przywracania ustawień fabrycznych. 3. Podkładki znajdują się w górnej części płytki drukowanej centrali alarmowej. 4. Po zwarciu podkładek włącz zasilanie. 5. Szybkie miganie czerwonej diody LED na płytce drukowanej centrali informuje o przywracaniu ustawień fabrycznych. 6. Wartości wszystkich parametrów programowania zostaną zresetowane po zwolnieniu zwartych podkładek. Uwaga! Jeśli podkładki DOMYŚLNE pozostaną zwarte przez ponad 10 sekund po włączeniu zasilania, centrala odrzuci proces przywracania ustawień fabrycznych Programowanie za pomocą klawiatury Programowanie menu za pomocą klawiatury z wyświetlaczem LCD 1. Włączyć klawiaturę tekstową i potwierdź stan rozbrojenia systemu. 2. Wprowadzić kod instalatora + [958] i nacisnąć [#], aby wyświetlić [Menu instalatora]. 3. Programowanie: Wybrać opcję menu i wykonać wyświetlane polecenia. Przejście do następnej pozycji menu: nacisnąć [ ] Przejście do poprzedniej pozycji menu: nacisnąć [ ] Wybór opcji menu lub zatwierdzenie danych: nacisnąć [#] Powrót do poprzedniej opcji menu lub usunięcie pojedynczej wprowadzonej informacji: nacisnąć [-] lub nacisnąć i przytrzymać przez 3 s [-], aby wyjść z trybu wprowadzania danych i powrócić do poprzedniej pozycji menu. Postępować zgodnie z wyświetlanymi poleceniami menu. Wybrać opcje menu i wprowadzić dane dla określonych pozycji programowania zgodnie z informacjami na wyświetlaczu klawiatury, aby przeprowadzić procedurę programowania krok po kroku. Zakresy wartości danych podczas programowania za pomocą menu i programowania lokalizacji są takie same. Informacje na temat określonych opcji i zakresów wartości można znaleźć w punkcie Programowanie menu za pomocą klawiatury z wyświetlaczem LCD. 4. Po wprowadzeniu danych nacisnąć [-], aby powrócić do poprzedniego menu. Aby wprowadzić wszystkie dane, powtarzać krok 3 i naciskać [-], aby powracać do kolejno do poprzednich poziomów menu, a w końcu do menu głównego. 5. Nacisnąć [-], aby wprowadzić opcje menu. Zaprogramowane informacje można zapisać lub zakończyć pracę bez ich zapisywania. 6. Wybrać polecenie [Zapisz i wyjdź] i naciśnij [#], aby zapisać wprowadzone dane, zakończyć programowanie menu i uruchomić system ponownie. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

92 92 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 MU SERWISU Rysunek 8.2: Struktura menu USTAW.POŁ./RAPOR. USTAWIIA HASEŁ USTAWIIA WEJŚĆ USTAW. KLAW./STREF USTAWIIA SYSTEMU USTAWIIA FUNKCJI DATA/CZAS KONFIG. USTEREK SZYBKIE WŁ.SYSTEMU DOSTĘP SERWISU WYMUŚ WŁ. Z UST/TA LICZNIK ZDARZEŃ JĘZYK ALARM Z KLAWIATURY WSKAŹNIK TAMP.SYS. USTAW. FABRYCZNE USTAWIIA WYJŚĆ USTAWIIA RF ADRES/KL. MANIP. PRZEGLĄD FUNKCJI USTAW. ODBIORNIKA USTAW. RAPORTÓW CZAS TESTU PDWÓJNE IP ZDALNY DOSTĘP USTAW IP/PORT/DHCP TEL. DOMOWY/ZDALNY CZAS DZWONIIA KOD UŻYTKOWNIKA KOD INSTALATORA DŁUGOŚĆ KODU UPRAWNIIA KODU WEJŚCIA - FUNKCJE DODAJ/USUŃ WEJŚCIE CZAS WERY.IMPULSÓW CZAS WERYF. ALARMU KLAWIATURA-STREFA CZAS DLA STREFY WSPÓLNA STREFA KL. DŹWIĘK/BLOKADA ANALIZA USTEREK WERSJA OPROGRAMOW. USTAWIIA WYJŚĆ USTAWIIA SYGNAL. USTAW.URZĄDZ. RAD. URZĄDZIE RADIOWE NADZÓR URZĄDZ.RAD. WYKRW. ZAGŁUSZIA POWT. NIS.POZ. BAT SYG.PRZY WŁ.ALARMU BEZP.ALARM NAPAD. ZARZĄDZ.URZĄD. RAD BEZP.PRZEKAŹNIK BEZP. UŻYTKOWNIK DIAG. CZUJNIK.BEZP DIAG. PRZEKAŹ.BEZP KAS.URZĄDZEŃ BEZP. PROG. POPRZEZ KOD KOPIKUJ DO CTR. KOPIUJ DO KLUCZA! Ostrzeżenie! Parametry programowania muszą znajdować się w zakresie wartości danej lokalizacji programowania. W przeciwnym razie system będzie pracować w stanie nieokreślonym F.01U Installation Manual Bosch Sicherheitssysteme GmbH

93 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 93 USTAW.POŁ./RAPOR. USTAW. ODBIORNIKA UST.NR ODBIORNIKA TEL/NR PORTU IP NR ID ABONTA FORMAT FUNKCJA ANTIREPLAY CZAS NA POTW.: sec SZUKANIE SIEC: min USTAW. RAPORTÓW RAPORT STATUS WE RAPORT WŁ/WYŁ SYS RAP.WŁ/WYŁ OCH.OBW RAPORT-STATUS SYS. RAPORT AL.NAPADOWY RAPORT AL.POŻAROWY RAPORT AL.MEDYCZNY AUTOM.TEST RAPORTU PRZECH. RAPORTU:m CZAS TESTU PDWÓJNE IP ZDALNY DOSTĘP USTAW IP/PORT/DHCP TEL. DOMOWY/ZDALNY CZAS DZWONIIA POW.RAPORT.TEST: h RAPORT TESTOWY: h RAPORT TESTOWY: m USTAW PODWÓJNE IP ZDALNY PC WŁ.SYS ZDALNE PROGRAM. ADRES IP Nr PORTU AKTUALIZUJ DHCP:h USTAW. TELEFONÓW NR. DOMOWY/ZDALNY LICZNIK PRÓB POŁ. Rysunek 8.3: Kom+Reporty Bosch Sicherheitssysteme GmbH Installation Manual F.01U

94 94 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 USTAWIIA HASEŁ KOD UŻYTKOWNIKA WPR.NR UŻYTKOWNIKA PRIORYT. KOD UŻYTK KOD UŻYTK.W STREF. ZMIEŃ KOD UŻYTKOW. Rysunek 8.4: Ustawienia Kodów KOD INSTALATORA DŁUGOŚĆ KODU UPRAWNIIA KODU ZMIEŃ KOD SERWISU DŁUGOŚĆ KODU TMP RESET UŻYTKOW. WŁ/WYŁ SYS. INSTAL F.01U Installation Manual Bosch Sicherheitssysteme GmbH

95 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 95 USTAWIIA WEJŚĆ WEJŚCIA - FUNKCJE FUNKCJA WE Nr DODAJ/USUŃ WEJŚCIE WEJŚCIE NR CZAS WERY.IMPULSÓW CZAS WERYF. ALARMU Rysunek 8.5: Ustawienia Wejść TYP WE BLOKUJ/WYMUŚ WŁ DŹWIĘK/BRAK DŹWIĘK LICZNI.IMPULSÓW WE BLOKOWANIE WEJŚCIA WE TAMPER RAPORT STANU WE WERYF. AL./RAPORTY WE WEWNĘTRZNE WYBÓR MODUŁ.DLA WE FUNKCJA WE WYBÓR STREF.DLA WE CZAS WERY.IMPULSÓW CZAS WERYFIKACJI:s Bosch Sicherheitssysteme GmbH Installation Manual F.01U

96 96 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 USTAW. KLAW./STREF KLAWIATURA-STREFA WPROWADŹ NR KLAW. WYBÓR STR.DLA KLAW CZAS DLA STREFY STREFA NR CZAS NA WYJŚ: sec CZAS NA WEJŚ: sec WSPÓLNA STREFA KL. DŹWIĘK/BLOKADA WSPÓLNA STREFA DŹWIĘK ALAR. KLAW. CZAS BLOK. KLAW. Rysunek 8.6: Ustawienia Stref F.01U Installation Manual Bosch Sicherheitssysteme GmbH

97 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 97 USTAWIIA SYSTEMU USTAWIIA FUNKCJI JĘZYK PRZEGLĄD FUNKCJI Rysunek 8.7: Ustawienia Systemu DATA/CZAS KONFIG. USTEREK SZYBKIE WŁ.SYSTEMU DOSTĘP SERWISU WYMUŚ WŁ. Z UST/TA LICZNIK ZDARZEŃ ALARM Z KLAWIATURY WSKAŹNIK TAMP.SYS. USTAW. FABRYCZNE ZMIEŃ DATĘ/CZAS DŹWIĘK USTER. KLAW CZAS SYGN.BŁ.ZASIL ZABL. RAPORT USTER OKRES SPRAWDZ.BAT. LINIA TEL. NADZORO SYG. NADZOROWANY SZYBKIE WŁ DLA */# DOSTĘP SERWISU WYM.WŁ SYS.UST/TMP LICZNIK ZDARZEŃ * * 1-6-PL * only one is 2-DE 4-FR 5-IT 7NL * displayed (P1-3) 1-3-ES 6-PL 8SE SZYBKI ALARM Z KL. SYS TAMP.WSZYST.ST USTAW.FABR. TAK USTAW.FABR. NIE ANALIZA USTEREK WERSJA OPROGRAMOW. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

98 98 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 USTAWIIA WYJŚĆ Rysunek 8.8: Ustawienia Wyjść USTAWIIA WYJŚĆ USTAWIIA SYGNAL. WPROWADŹ NR WY TYP ZDARZ.DLA WY WY W STREFIE POLARYZACJA WY CZAS AKTY. WY: sec CZAS AKTY.SYG: min SYG. DŹWIĘKOWY WŁ WEW.WSKAŹ.SYG. WŁ WYŁ SYG.DŹW. KLUCZ F.01U Installation Manual Bosch Sicherheitssysteme GmbH

99 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 99 USTAWIIA RF USTAW.URZĄDZ. RAD. URZĄDZIE RADIOWE AKTYW. MOD.BEZPRZ: NADZÓR URZĄDZ.RAD. MONIT. WE BEZP: WYKRW. ZAGŁUSZIA WYK. ZAGŁUSZ. SYG: POWT. NIS.POZ. BAT N.POZ.BAT.WZ BEZP: SYG.PRZY WŁ.ALARMU ZDALNA SYG.WŁ.SYS: RF KEYFOB PANIC AL ZARZĄDZ.URZĄD. RAD BEZP.PRZEKAŹNIK REPEATER No: 1-8 WZMAC. ID: RĘCZNIE BEZP. UŻYTKOWNIK KEYFOB No: PILOT ID: RĘCZNE DIAG. CZUJNIK.BEZP RF ZONE No: DIAG. PRZEKAŹ.BEZP REPEATER No: 1-8 KAS.URZĄDZEŃ BEZP. POTWIERDŹ KASOWAN. ANULUJ KASOWANIE Rysunek 8.9: Ustawienia bezprzewodowe ADRES/KL. MANIP. Rysunek 8.10: Address Key Progr PROG. POPRZEZ KOD KOD[ ]WARTOŚĆ= KOPIKUJ DO CTR. KOPIUJ DO KLUCZA Programowanie za pomocą klawiatury LED/LCD 1. Włączyć klawiaturę LED lub LCD ICON i upewnić się, że system jest rozbrojony. 2. Przejść do trybu programowania: wprowadzić kod instalatora (domyślnie 1234) + [958] i nacisnąć [#]. 3. Programowanie: przejść do żądanej lokalizacji i wprowadzić wartość dla każdego bitu danych (wartość danych). Bosch Sicherheitssysteme GmbH Installation Manual F.01U

100 100 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 Po uruchomieniu trybu programowania dane są wprowadzane bezpośrednio w lokalizacji 0000 (numer telefonu odbiornika 1 lub pierwsza cyfra adresu IP), następnie aby przejść do następnej lokalizacji: nacisnąć [#], aby powrócić do poprzedniej lokalizacji: nacisnąć [*], aby przejść do określonej lokalizacji: wprowadzić kod lokalizacji i nacisnąć [#], aby ustawić nowe dane w lokalizacji: wprowadzić nowe wartości danych i nacisnąć [*], w razie potrzeby wprowadzić nowe wartości danych. W przeciwnym razie zostaną użyte fabryczne ustawienia systemu. 4. Wyjście z trybu programowania: wprowadzić polecenie [9] [6] [0] i nacisnąć [#], aby zapisać wprowadzone dane. Po wprowadzeniu kodu [9] [5] [9] + [#] dane nie zostaną zapisane. W przypadku klawiatury z wyświetlaczem LED lub LCD ICON dane programowania są wyświetlane za pomocą wskaźnika klawiatury. Patrz Wskaźniki danych programowania. Uwaga! W przypadku klawiatury z wyświetlaczem LED lub LCD ICON, kiedy dane programowania przekraczają zakres dostępny na wskaźniku klawiatury, informacje nie będą wyświetlane. Wskaźniki danych programowania Dane Wskaźniki stref Wartoś ć Zasilani e sieciow e 0 1 X 2 X 3 X 4 X 5 X 6 X 7 X 8 X 9 X X 10 X 11 X X 12 X X 13 X X 14 X X 15 X X F.01U Installation Manual Bosch Sicherheitssysteme GmbH

101 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl Programowanie za pomocą komputera PC Centralę można zdalnie programować lub sterować nią za pośrednictwem oprogramowania do zdalnego programowania (ang. Remote Programming Software, RPS) zainstalowanego w zdalnym komputerze PC. Dostępne funkcje obejmują wysyłanie/otrzymywanie danych programowania, uzbrajanie/rozbrajanie każdej strefy, włączanie/wyłączanie alarmowego sygnalizatora akustycznego każdej strefy, włączanie/wyłączanie każdego zdalnego wyjścia itp. Oprogramowanie do zdalnego programowania obejmuje oprogramowanie A-Link Plus firmy Bosch i oprogramowanie zewnętrzne zintegrowane z pakietem Bosch SDK. To oprogramowanie umożliwia proste programowanie centrali i sterowanie nią, na przykład z biura, oraz zapewnia bardziej wydajną obsługę serwisową. Połączenie od komputera zdalnego do centrali może być nawiązane poprzez linię USB, sieć telefoniczną lub sieć IP. Wymagania dla wszystkich typów połączeń: Wybrać kartę Control Panel Configuration. Patrz rys., Strona 102 Upewnić się, że jako typ centrali wybrano AMAX4000. Upewnić się, że w polu identyfikatora abonenta dla lokalizacji 1 wybrano taką samą wartość, jaka jest obecnie zaprogramowana w centrali AMAX Wartość ta wynosi , jeśli zostało zaktualizowane oprogramowanie układowe centrali AMAX 4000 lub w centrali AMAX 4000 obowiązują ustawienia fabryczne. Wybrać pozycję Opcje Systemu na tej samej karcie. Patrz rys., Strona 103 Upewnić się, że wartość parametru Kod instalatora jest taka sama, jak wartość obecnie zaprogramowana w centrali AMAX Wartość ta wynosi 1234, jeśli zostało zaktualizowane oprogramowanie układowe centrali AMAX 4000 lub w centrali AMAX 4000 obowiązują ustawienia fabryczne. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

102 102 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 Rysunek 8.11: Konfiguracja centrali lokalizacja docelowa F.01U Installation Manual Bosch Sicherheitssysteme GmbH

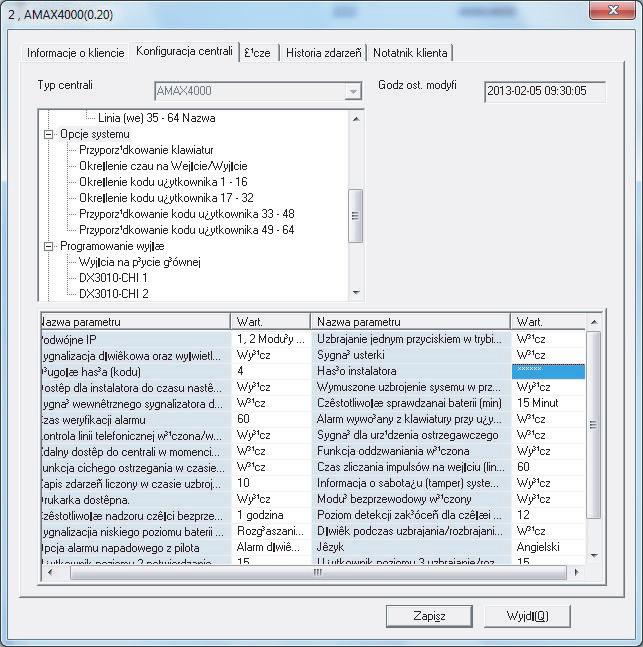

103 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 103 Rysunek 8.12: Konfiguracja centrali opcje systemu Połączenie bezpośrednie Dzięki funkcji bezpośredniego połączenia można nawiązać połączenie od komputera zdalnego do centrali AMAX 4000 poprzez USB, co umożliwia zdalne programowanie i sterowanie urządzeniem. W komputerze zdalnym powinno być zainstalowane oprogramowanie do zdalnego programowania, na przykład aplikacja A-Link Plus. W pierwszej kolejności należy zainstalować sterownik USB. Podczas instalacji w komputerze zostanie utworzone dodatkowe urządzenie COM. Po zakończeniu instalacji należy odszukać port COM powiązany z tym urządzeniem. Uruchomić aplikację A-Link Plus i zalogować się, wprowadzając nazwę użytkownika admin i hasło ADMIN. Wybrać pozycję menu Plik Ustawienia Komunikacji. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

104 104 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 Rysunek 8.13: A-Link Plus Zmodyfikować parametr Direct Link Port : wybrać wyszukany port COM. Rysunek 8.14: Port połączenia bezpośredniego Otworzyć konto klienta centrali AMAX Wybrać kartę Link. Wybrać model komunikacji Direct Connect. Kliknąć przycisk Connect, aby nawiązać połączenie z centralą AMAX F.01U Installation Manual Bosch Sicherheitssysteme GmbH

105 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 105 Rysunek 8.15: Opcja Link-Direct Po nawiązaniu połączenia z centralą AMAX 4000 etykieta przycisku zmienia się na Disconnect Połączenie za pomocą modemu Zdalne połączenie telefoniczne Dzięki funkcji zdalnego połączenia telefonicznego można nawiązać połączenie pomiędzy zdalnym komputerem a centralą AMAX 4000 poprzez sieć telefoniczną, co umożliwia zdalne programowanie i sterowanie urządzeniem. Dostępne są dwa typy zdalnego połączenia telefonicznego: połączenie automatyczne i połączenie ręczne z wywołaniem zwrotnym. Połączenie automatyczne przebiega wolniej. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

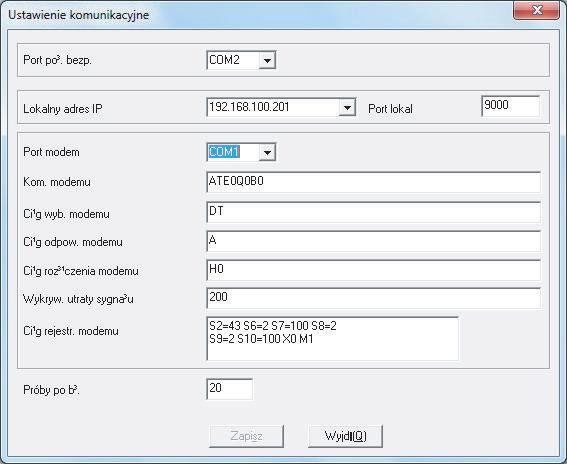

106 106 pl Konfiguracja AMAX panel 4000 / AMAX panel Parametry liczby dzwonków (adres 0144), numeru telefonu wywołania zwrotnego (adresy ) i włączenia zdalnego połączenia telefonicznego (adres 0145) są konfigurowane w centrali alarmowej. 2. Uruchomić w komputerze oprogramowanie do zdalnego programowania i ustawić odpowiednie parametry. a. Przejść do pozycji menu File i kliknąć opcję Communication Settings, aby skonfigurować parametry związane z modemem w oknie ustawień Communication Settings, a następnie kliknąć przycisk Save. Rysunek 8.16: Ustawienia parametrów komunikacji Uwaga! Ustawienia ciągu modemu przedstawione na rys. x.1 mają zastosowanie tylko, gdy nie jest używany domyślny ciąg modemu. Jeśli ma być używany domyślny ciąg modemu, należy włączyć parametr Using the default modem string w rejestrze Link w menu informacji o kliencie (patrz Rys. x.2). W takim przypadku wartości przedstawione na rys. x.1 są ignorowane. Zamiast tych wartości używany jest następujący ciąg: AT&CI&D2X0&Q0S7=255S9=0+MS=B103B F.01U Installation Manual Bosch Sicherheitssysteme GmbH

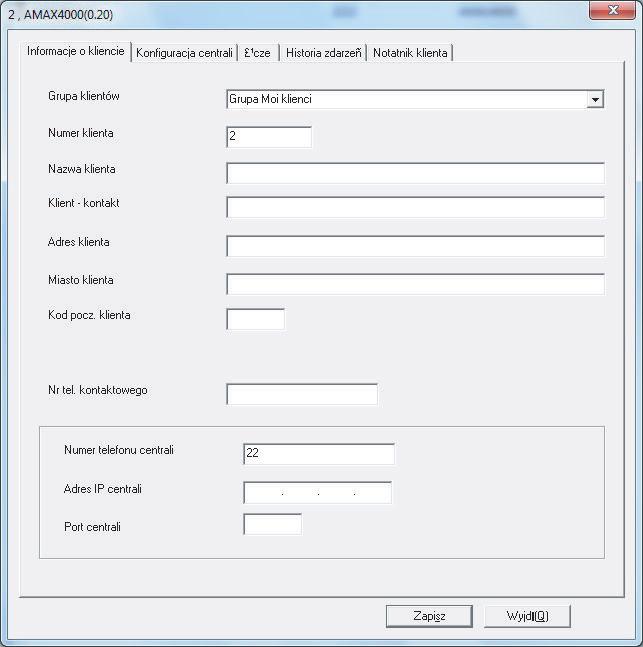

107 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 107 b. Aby utworzyć klienta, kliknąć pozycję New Customer w menu Customer. Wprowadzić odpowiednie informacje o kliencie na karcie Customer Information. Pole Customer Number musi zostać wypełnione. W polu Alarm Control Panel Telephone Number wprowadzić numer telefonu powiązany z centralą alarmową. Wprowadzenie numeru telefonu centrali alarmowej nie jest wymagane w przypadku połączenia ręcznego. Rysunek 8.17: Informacje o kliencie c. Wybrać najnowszą wersję typu centrali alarmowej AMAX4000- na karcie ustawień centrali alarmowej. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

108 108 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 Rysunek 8.18: Konfiguracja centrali d. Wybrać pozycję Communication and Report na karcie Control Panel Configuration. W polu SUBSCRIBER NUMBER ustawić numer abonenta odbiornika 1. Numer abonenta w polu SUBSCRIBER NUMBER musi być zgodny z numerem abonenta odbiornika 1 centrali alarmowej. e. Wybrać opcję System Options na karcie Control Panel Configuration. Ustawić kod instalatora. Kod instalatora i liczba cyfr, z których się składa, muszą być zgodne z kodem instalatora i liczbą cyfr kodu w centrali alarmowej. f. Kliknąć przycisk Save. 1. Połączenie Połączenie automatyczne: wybrać opcję Modem Connection na karcie Connection i kliknąć przycisk Connect F.01U Installation Manual Bosch Sicherheitssysteme GmbH

109 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 109 Połączenie ręczne: wybrać opcję Modem Connection na karcie Connection i kliknąć przycisk Waiting for Callback, a następnie przy pomocy klawiatury zainicjować z centrali alarmowej połączenie z wywołaniem zwrotnym: wprowadzić numer abonenta, nacisnąć [5] [7], a następnie [#]. Rysunek 8.19: Połączenie modemowe Bosch Sicherheitssysteme GmbH Installation Manual F.01U

110 110 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 Uwaga! Ustawienia ciągu modemu przedstawione na rys. x.1 mają zastosowanie tylko, gdy nie jest używany domyślny ciąg modemu. Jeśli ma być używany domyślny ciąg modemu, należy włączyć parametr Using the default modem string w rejestrze Link w menu informacji o kliencie (patrz Rys. x.2). W takim przypadku wartości przedstawione na rys. x.1 są ignorowane. Zamiast tych wartości używany jest następujący ciąg: AT&CI&D2X0&Q0S7=255S9=0+MS=B103B17 Po pomyślnym nawiązaniu połączenia oprogramowanie do zdalnego programowania umożliwia wykonanie wielu operacji, w tym odczytanie/zapisanie parametrów centrali alarmowej, zdalne uzbrajanie/rozbrajanie, przeglądanie dziennika zdarzeń itp. Po pomyślnym nawiązaniu połączenia telefonicznego oprogramowanie do zdalnego programowania rozłącza się z centralą po 5 minutach bezczynności Połączenie IP Zdalne połączenie IP Funkcja połączenia zdalnego IP umożliwia ustanowienie połączenia między zdalnym komputerem PC a centralą alarmową poprzez sieć LAN lub WAN w celu zdalnego programowania centrali lub sterowania nią. W zdalnym centrum monitorowania powinno być zainstalowane oprogramowanie do zdalnego programowania, np. A-Link Plus. Należy również zaprogramować odpowiedni adres IP w celu zastosowania tej funkcji w sieci LAN (obsługa DHCP) i sieci WAN. Dostępne są dwa typy zdalnego połączenia IP: połączenie automatyczne i połączenie ręczne z wywołaniem zwrotnym. Więcej informacji na temat programowania ustawień IP można znaleźć w punkcie Adres IP, Strona W centrali alarmowej ustawić numer abonenta odbiornika 1 (lokalizacje ), ustawienia zdalnego programowania przez komputer PC (lokalizacje ), tj. wprowadzić adres IP i numer portu oprogramowania do zdalnego programowania, czas aktualizacji DHCP. 2. Uruchomić w komputerze zdalnym oprogramowanie do zdalnego programowania i ustawić odpowiednie parametry. a. Przejść do pozycji menu File i kliknąć opcję Communication Settings. Na karcie Communication Settings wybrać lokalny adres IP. Jeśli w rozwijanym menu jest wyświetlonych wiele adresów IP, wybrać najnowszy lokalny adres IP i wprowadzić lokalny port, tj. numer portu komputera zdalnego z lokalizacji , a następnie kliknąć przycisk Save F.01U Installation Manual Bosch Sicherheitssysteme GmbH

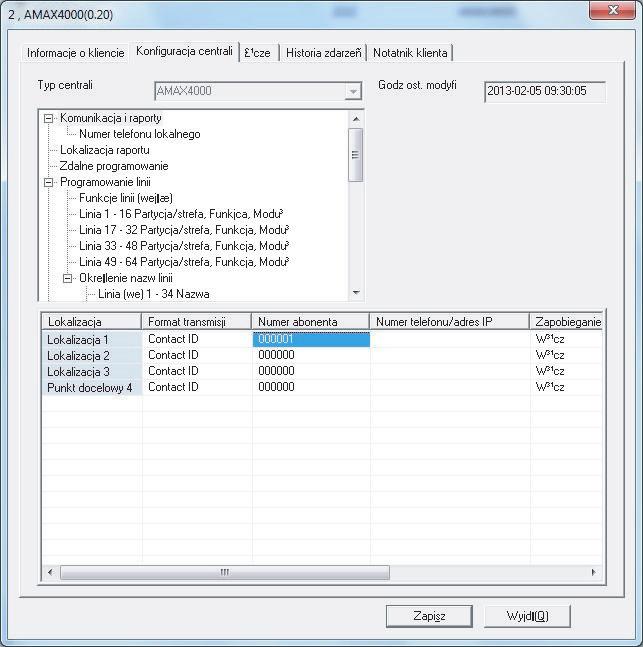

111 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 111 Rysunek 8.20: Ustawienie komunikacyjne b. Aby utworzyć klienta, kliknąć pozycję New Customer w menu Customer. Wprowadzić odpowiednie informacje o kliencie na karcie Customer Information. Pole Customer Number musi zostać wypełnione. Adres IP i numer portu centrali alarmowej są to adres IP i numer portu modułu komunikacji 1 zainstalowanego w centrali i będą stosowane, gdy centrala będzie używać stałego adresu IP i numeru portu. Jeśli stały adres IP i numer portu nie są znane, po otrzymaniu pakietu danych UDP przesłanego przez centralę i ustawieniu numeru abonenta odbiornika 1 na karcie Control Panel Configuration należy bezpośrednio kliknąć połączenie na karcie Connection. Wyświetlona informacja będzie zawierać zalecany ostatni numer abonenta otrzymany przez centralę oraz jego adres IP i numer portu. W środowisku DHCP nie ma potrzeby ustawiania parametrów Alarm Control Panel IP Address i Alarm Control Panel Port Number. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

112 112 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 Rysunek 8.21: Informacje o kliencie c. Wybrać najnowszą wersję typu centrali alarmowej AMAX4000 na karcie ustawień centrali alarmowej F.01U Installation Manual Bosch Sicherheitssysteme GmbH

113 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl 113 Rysunek 8.22: Typ centrali d. Wybrać pozycję Communication and Report na karcie Control Panel Configuration. W polu SUBSCRIBER NUMBER ustawić numer abonenta odbiornika 1. Numer abonenta w polu SUBSCRIBER NUMBER musi być zgodny z numerem abonenta odbiornika 1 centrali alarmowej. e. Wybrać opcję System Options na karcie Control Panel Configuration. Ustawić kod instalatora. Kod instalatora i liczba cyfr, z których się składa, muszą być zgodne z kodem instalatora i liczbą cyfr kodu w centrali alarmowej. f. Kliknąć przycisk Save. 1. Połączenie Automatyczne połączenie IP: wybrać na karcie Connection opcję Network Connection i kliknąć przycisk Connect. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

114 114 pl Konfiguracja AMAX panel 4000 / AMAX panel 4000 Ręczne połączenie IP: wybrać na karcie Connection opcję Network Connection i kliknąć przycisk Waiting for Callback. Następnie przy pomocy klawiatury zainicjować połączenie IP z centrali alarmowej: wprowadzić numer abonenta, nacisnąć [5] [7], a następnie [#]. Rysunek 8.23: Połączenie z siecią Po pomyślnym nawiązaniu połączenia oprogramowanie do zdalnego programowania umożliwia wykonanie wielu operacji, w tym odczytanie/zapisanie parametrów centrali alarmowej, zdalne uzbrajanie/rozbrajanie, przeglądanie dziennika zdarzeń itp. Po pomyślnym nawiązaniu połączenia IP oprogramowanie do zdalnego programowania rozłącza się z centralą po 5 minutach bezczynności, jeśli zostanie wybrana opcja Auto disconnect when idle connection exceeds 5 minutes F.01U Installation Manual Bosch Sicherheitssysteme GmbH

115 AMAX panel 4000 / AMAX panel 4000 Konfiguracja pl Programowanie za pomocą klucza programującego ICP-EZPK Klucz programujący ICP-EZPK umożliwia zapisanie i kopiowanie informacji programowania z centrali. Po zapisaniu informacji w kluczu programującym można w łatwy sposób zaprogramować inną centralę AMAX 4000/AMAX 4000, używając tych samych danych programowania. Klucza programującego można także użyć w celu utworzenia kopii zapasowej istniejących danych. W przypadku nowego klucza programującego należy uruchomić tryb programowania instalatora, zaprogramować system zgodnie z wymaganiami, a następnie podłączyć klucz programujący do panelu sterowania. Aby podłączyć klucz programujący: Zlokalizować gniazdo z oznaczeniem PROGRAMMING KEY. Znajduje się ono w górnej części płytki drukowanej. Zwrócić uwagę na oznaczenia w kształcie trójkątów na płytce drukowanej i ustaw je w jednej linii z oznaczeniami na kluczu programującym. Przykład: kopiowanie danych z centrali do klucza programującego: 1. Wprowadzić kod instalatora (domyślnie 1234) + (958) i nacisnąć klawisz [#], aby uruchomić tryb programowania instalatora. 2. Wprowadzić [9 6 2 #]. Patrz punkt 6.23 Polecenie 962 Kopiowanie pamięci centrali do klucza programującego, str Wprowadzić [9 6 0 #], aby wyjść z trybu programowania instalatora. 4. System zostanie zresetowany i powróci do stanu rozbrojonego. Klucz programujący będzie wykorzystywany jako standardowy schemat danych dla procedur programowania centrali w przyszłości.! Przestroga! Jeśli w pierwszej kolejności nie zostanie uruchomiony tryb programowania instalatora, który umożliwia podłączenie pustego (kolor niebieski) klucza programującego ICP-EZPK do centrali, nie ma możliwości przesyłania i pobierania danych. Może wystąpić nieznany błąd, jeśli tryb programowania instalatora nie zostanie zamknięty przed odłączeniem klucza programującego. Klucz programujący Przy pomocy klucza programującego można skopiować parametry programowania bieżącej centrali alarmowej do innych systemów pełniących te same funkcje. Kopiowanie parametrów centrali alarmowej do klucza Przy pomocy klawiatury skopiować dane programowania zapisane w pamięci centrali alarmowej do klucza programującego. 1. Podłączyć klucz programujący do gniazda z oznaczeniem PROGRAMMING KEY znajdującego się w górnej części płytki drukowanej centrali alarmowej. Należy pamiętać, że kierunek klucza programującego powinien być zgodny z kierunkiem oznaczonym na płytce drukowanej. 2. Przejść do menu instalacyjnego klawiatury tekstowej [ADDRESS/KEY PROGR COPY DATA TO KEY] i nacisnąć klawisz [#]. Po pomyślnym skopiowaniu danych programowania centrali alarmowej do klucza programującego będzie słyszalny sygnał potwierdzenia. Sygnał potwierdzenia negatywnego i wyświetlenie komunikatu [Failure of Control Panel Parameters to Key] (Nie można skopiować parametrów centrali alarmowej do klucza) wskazują na usterkę danych klucza programującego. Dane muszą zostać ponownie skopiowane do klucza programującego. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

116 116 pl Konfiguracja AMAX panel 4000 / AMAX panel Odłączyć klucz programujący od centrali alarmowej. 4. W celu skopiowania parametrów centrali alarmowej do klucza można także użyć klawiatury LED/LCD ICON. Patrz. Kopiowanie parametrów zapisanych w kluczu do centrali alarmowej Skopiować dane programowania z klucza programującego do centrali alarmowej. 1. Podłączyć klucz programujący do gniazda z oznaczeniem PROGRAMMING KEY znajdującego się w górnej części płytki drukowanej centrali alarmowej. Należy pamiętać, że kierunek klucza programującego powinien być zgodny z kierunkiem oznaczonym na płytce drukowanej. 2. Przejść do menu instalacyjnego klawiatury tekstowej [ADDRESS/KEY PROGR COPY DATA TO PANEL] i nacisnąć klawisz [#]. Po pomyślnym skopiowaniu danych programowania zapisanych w kluczu programującym do centrali alarmowej będzie słyszalny dźwięk potwierdzenia. Sygnał potwierdzenia negatywnego i wyświetlenie komunikatu [Failure of Key Parameters to Control Panel] (Nie można skopiować parametrów klucza do centrali alarmowej) wskazują na usterkę danych klucza programującego. Dane należy ponownie skopiować do centrali alarmowej. 3. Odłączyć klucz programujący od centrali alarmowej. W celu skopiowania parametrów z klucza do centrali alarmowej można także użyć klawiatury LED/LCD ICON. Więcej szczegółowych informacji można znaleźć w punkcie. 8.8 Aktualizacja oprogramowania układowego za pomocą klucza aktualizacji ICP-EZRU2 Do przeprowadzenia aktualizacji oprogramowania układowego centrali alarmowej należy użyć klucza aktualizacji oprogramowania układowego (kolor zielony). Procedura: Wyłączyć centralę alarmową. Wyjąć akumulator. Odłączyć kabel USB, jeśli jest podłączony. Zlokalizować gniazdo z oznaczeniem PROGRAMMING KEY. Znajduje się ono w górnej części płytki drukowanej. Zwrócić uwagę na oznaczenia w kształcie trójkątów na płytce drukowanej i ustawić je w jednej linii z oznaczeniami na kluczu aktualizacji. Włączyć centralę alarmową. Zwrócić uwagę, czy dioda LED na kluczu aktualizacji świeci światłem ciągłym podczas przesyłania aktualizacji do centrali alarmowej. Proces ten trwa ok. 1 min. Po zakończeniu aktualizacji dioda LED zaczyna migać. Odłączyć klucz aktualizacji F.01U Installation Manual Bosch Sicherheitssysteme GmbH

117 AMAX panel 4000 / AMAX panel 4000 Programowanie pl Programowanie Opcje programowania centrali są przechowywane w nieulotnej pamięci flash. Umożliwia ona utrzymanie wszystkich konfiguracji i danych użytkownika nawet w przypadku całkowitego zaniku zasilania. Ponieważ gwarantowany czas podtrzymywania danych bez zasilania jest długi, nie ma konieczności ponownego programowania centrali po jej uruchomieniu. Programowanie za pomocą klawiatury jest możliwe tylko, gdy wszystkie strefy nadzorowane przez system są rozbrojone i żaden alarm nie jest aktywny. Do programowania wymagany jest kod instalatora. Uwaga! Podczas programowania systemu za pomocą bieżącej klawiatury nie zaleca się korzystania jednocześnie z innych klawiatur ani innych metod programowania. 9.1 Konfigurowanie komunikacji i raportów Opcje raportów Adres Wartość domyśln a Numer telefonu/adres IP i port odbiornika Numer ID abonenta Format transmisji odbiornika (0 = Nieużywane, 1 = Contact ID, 2= SIA, 3 = Conettix IP) Zapobieganie odtwarzaniu przez odbiornik (0 = Wyłączone, 1 = Włączone) =1 Czas oczekiwania na potwierdzenie odbiornika (05 99 s) Czas odpytywania sieci odbiornika ( minut) Numer telefonu/adres IP i port odbiornika Numer ID abonenta Format transmisji odbiornika (0 = Nieużywane, 1 = Contact ID, 2= SIA, 3 = Conettix IP) Zapobieganie odtwarzaniu przez odbiornik (0 = Wyłączone, 1 = Włączone) =1 Czas oczekiwania na potwierdzenie odbiornika (05 99 s) Czas odpytywania sieci odbiornika ( minut) Numer telefonu/adres IP i port odbiornika Numer ID abonenta Format transmisji odbiornika (0 = Nieużywane, 1 = Contact ID, 2= SIA, 3 = Conettix IP) Zapobieganie odtwarzaniu przez odbiornik (0 = Wyłączone, 1 = Włączone) =1 Czas oczekiwania na potwierdzenie odbiornika (05 99 s) Bosch Sicherheitssysteme GmbH Installation Manual F.01U

118 118 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Czas odpytywania sieci odbiornika ( minut) Numer telefonu/adres IP i port odbiornika Numer ID abonenta Format transmisji odbiornika (0 = Nieużywane, 1 = Contact ID, 2= SIA, 3 = Conettix IP) Zapobieganie odtwarzaniu przez odbiornik (0 = Wyłączone, 1 = Włączone) =1 Czas oczekiwania na potwierdzenie odbiornika (05 99 s) Czas odpytywania sieci odbiornika ( minut) Uwaga! Numer telefonu należy wprowadzić, gdy wybrano format Contact ID lub SIA; adres IP i numer portu należy wprowadzić, gdy wybrano format Conettix IP. Funkcje zapobiegania odtwarzaniu, czasu oczekiwania na potwierdzenie i czasu odpytywania sieci odbiornika są aktywne tylko dla formatu Conettix IP. Konsekwencje Konfigurowanie numeru telefonu Informacje na temat programowania numeru telefonu, patrz Parametry programowania telefonicznego Konfigurowanie adresu IP i numeru portu Adres IP jest zapisywany za pomocą 17 cyfr: cyfry 1 12 to adres IP odbiornika, a cyfry oznaczają numer portu. Wprowadzanie kropek nie jest konieczne. Natomiast należy wprowadzać cyfrę 0 przed innymi cyframi, jeśli poszczególne adresy IP zawierają mniej niż 3 cyfry. 0 należy wprowadzić przed pozostałymi cyframi, jeśli adres portu zawiera mniej niż 5 cyfr. Przykład: Adres IP odbiornika i numer portu 7700 należy wprowadzić w następujący sposób: i Ustawienia dwóch adresów IP Opcja Adres Wartość domyśln a 0 = 1 moduł IP, 1 = 2 moduły IP Uwaga! Ustawienia dwóch adresów IP są aktywne tylko dla formatu Conettix IP. Ta opcja programowania jest dostępna tylko dla modułów B426 i ITS-DX4020-G. Moduł ITS-DX4020-G nie może być ustawiony jako moduł IP nr F.01U Installation Manual Bosch Sicherheitssysteme GmbH

119 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 119 Moduł Adres ITS-DX4020-G lub B426 moduł B426 moduł Raporty systemu Opcja Adres Wartość domyśln a Raport o przywróceniu stanu wejścia Raport o uzbrojeniu/rozbrojeniu w trybie ochrony pełnej =1/5/6/7 Raport o uzbrojeniu/rozbrojeniu w trybie STAY =1/5/6/7 Raport o stanie systemu (awaria wejścia, awaria łączności, awaria linii telefonicznej, awaria zasilania sieciowego, niski poziom naładowania akumulatora itp.) =1/5/6/7 Raport o alarmie napadowym z klawiatury Raport o alarmie pożarowym z klawiatury Raport o alarmie medycznym z klawiatury Raport z automatycznego testu =1/5/6/7 0 = Brak raportów; 1 = Odbiornik 1; 2 = Odbiornik 2; 3 = Odbiornik 3; 4 = Odbiornik 4; 5 = Odbiornik 1, 2, 3 i 4; 6 = Odbiornik 1 (2, 3 i 4 zapasowy); 7 = Odbiornik 1 (2 zapasowy) i odbiornik 3 (4 zapasowy) Uwaga! Jeśli podczas programowania odbiornika w polu Format transmisji dla odbiornika wybrano wartość 0 (nieużywane), natomiast zgodnie z opcjami raportowania raporty powinny być wysyłane do odbiornika, centrala alarmowa nie będzie wysyłać raportów. Raport z automatycznego testu Adres Adres Wartość domyśln a Czas raportu z testu: interwał 00 = Nie używaj oznaczenia czasowego raportów, = 1 99 godz. Czas raportu: godzina = 0 23 godz., Inne = Nie używaj raportów w czasie rzeczywistym Czas raportu: minuty = 0 59 minut, Inne = Nie używaj raportów w czasie rzeczywistym VDS-A = Bosch Sicherheitssysteme GmbH Installation Manual F.01U

120 120 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Czas wygaśnięcia raportu Adres Adres Wartość domyśln a 000 = Brak limitu czasu, = minut VDS-A =000 Dostęp instalatora do następnego uzbrojenia Adres 0138 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone VDS-A=1 Wymuszone uzbrojenie, kiedy system pracuje w stanie usterki Adres 0139 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone VDS-A =0 Sygnalizator akustyczny/nadzór PO 1+2 Adres 0140 Adres Wartość domyśln a 0 = wyłączone, 1 = PO1 włączone, 2 = PO2 włączone, 3 = PO1+2 włączone VDS-A =3 Alarm wywoływany 2 klawiszami klawiatury Adres 0141 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone Monitor linii telefonicznej Adres 0142 Adres Wartość domyśln VDS-A =1 0 = wyłączone, 1 = włączone a F.01U Installation Manual Bosch Sicherheitssysteme GmbH

121 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 121 Sygnał urządzeń ostrzegawczych Adres 0143 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone Liczba dzwonków Adres 0144 Adres Wartość domyśln a 1 13 = Liczba dzwonków do odpowiedzi centrali 14 = Wywołanie połączenia z centralą; telefon dzwoni nie więcej niż dwa razy i rozłącza połączenie. Telefon czeka co najmniej 8 s i ponownie wywołuje połączenie z centralą. Centrala odpowiada po pierwszym sygnale. 15 = Wywołanie połączenia z centralą; telefon dzwoni nie więcej niż cztery razy i rozłącza połączenie. W przypadku ponownego nawiązania połączenia w ciągu 45 s centrala odpowiada po pierwszym sygnale. 0 = Panel does not answer Zdalne programowanie Adres 0145 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone VDS-A=0 Numer telefonu wywołania zwrotnego Adres Adres Wartość domyśln a Patrz Parametry programowania telefonicznego Ustawienia zdalnego komputera Adres Adres Wartość domyśln a Adres IP RPC Numer portu RPC Czas aktualizacji DHCP centrali (godz.) Bosch Sicherheitssysteme GmbH Installation Manual F.01U

122 122 pl Programowanie AMAX panel 4000 / AMAX panel 4000 RPC to zdalny komputer służący do programowania, na którym zainstalowano oprogramowanie do zdalnego programowania. Zdalny dostęp do uzbrojonej centrali Adres 0180 Adres Wartość domyśln a 0 = Wyłączone, 1 = Włączone; wartość domyślna Język klawiatury Adres 0181 Adres Wartość domyśln a 0 = Domyślny, 1 =, 2 = DE, 3 = ES, 4 = FR, 5 = IT, 6 = PL, 7 = NL, 8 = SE Włączenie/wyłączenie resetowania alarmu antysabotażowego przez użytkownika Adres 0182 Adres Wartość domyśln a 0 = Wyłączone, 1 = Włączone Włączenie/wyłączenie uzbrajania/rozbrajania przez instalatora Adres 0183 Adres Wartość domyśln a 0 = Wyłączone, 1 = Włączone Zone Tamper Bypass when DEOL Zone is Bypassed Adres 0184 Adres Wartość domyśln a 0 = Wyłączone, 1 = Włączone =Incert Ta funckja jest dostępna tylko w programowaniu Ustawienia połączenia zwrotnego Adres 0196 Adres Wartość domyśln a 0 = Wyłączone, 1 = Włączone F.01U Installation Manual Bosch Sicherheitssysteme GmbH

123 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 123 Wyciszenie sygnalizatora po rozbrojeniu systemu Adres 0197 Adres Wartość domyśln a 0 = Wyłączone, 1 = Włączone Czas trwania impulsów wejścia Adres Adres Wartość domyśln a 0 = Wyłączone, s = Czas trwania VDS-A =000 Liczba zapisanych zdarzeń w okresie między włączeniem i wyłączeniem Adres 0201 Adres Wartość domyśln a =10 Sygnalizacja sabotażu systemu w strefie Adres 0202 Adres Wartość domyśln a 0 = Obszar 1, 1 = Wszystkie obszary Sygnał wewnętrznego sygnalizatora jako wskazanie Adres 0203 Adres Wartość domyśln a 0 = Wyłączone, 1 = Włączone Interwał kontroli akumulatorów Adres 0204 Adres Wartość domyśln a 0 = Wyłączone, 1 15 minut VDS-A =15 Bosch Sicherheitssysteme GmbH Installation Manual F.01U

124 124 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Regulator czasowy przekroczenia strefy Adres Adres Wartość domyśln a s Opóźnienie raportu o awarii zasilania sieciowego Adres Adres Wartość domyśln a 99 = Wyłączone, minut VDS-A =00-60 Numer telefonu lokalnego Adres Adres Wartość domyśln a Numer telefonu domowego Numer telefonu domowego Numer telefonu domowego Numer telefonu domowego Patrz Parametry programowania telefonicznego Jeśli dla pierwszej cyfry numeru telefonu ustawiono domyślną wartość 15, funkcja alarmu na telefon domowy będzie wyłączona. Jeśli tę wartość wprowadzono w innej pozycji, oznacza ona koniec numeru telefonu. Parametry programowania telefonicznego Wymagany numer telefonu Klawisz programowania danych Wymagany numer telefonu Klawisz programowania danych * # Przerwa 4 s Tabela 9.1: Parametry programowania telefonicznego F.01U Installation Manual Bosch Sicherheitssysteme GmbH

125 AMAX panel 4000 / AMAX panel 4000 Programowanie pl Programowanie strefy Funkcje stref System obsługuje maksymalnie 64 strefy. Dla każdej strefy można wybrać jedną z 16 funkcji stref oraz obszary i moduły. Adres Funkcja wejścia # 00 Adres Wartość Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia domyślna VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja strefy # 01 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 02 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 Bosch Sicherheitssysteme GmbH Installation Manual F.01U

126 126 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 03 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 04 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 05 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia VDS-A =0/2 VDS-A =0/2 VDS-A = F.01U Installation Manual Bosch Sicherheitssysteme GmbH

127 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 127 Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 06 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 07 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 08 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 Bosch Sicherheitssysteme GmbH Installation Manual F.01U

128 128 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 09 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 10 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 11 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia VDS-A =0/2 VDS-A =0/2 VDS-A = F.01U Installation Manual Bosch Sicherheitssysteme GmbH

129 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 129 Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 12 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 13 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 14 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 Bosch Sicherheitssysteme GmbH Installation Manual F.01U

130 130 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Funkcja wejścia # 15 Adres Wartość domyślna Typ wejścia Wymuszone uzbrojenie/pomijanie Cichy alarm/tryb gongu Liczba impulsów dla wejścia Blokada wejścia Wejście sabotażu (2EOL) Raport o stanie wejścia VDS-A =0/2 VDS-A =0/2 VDS-A =0 VDS-A =1/5/6/7 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu VDS-A =0 Nr domowy Informacje na temat zakresu wartości dla każdej funkcji wejść, patrz Opcje funkcji wejść poniżej. Opcje funkcji wejść Opcja funkcji wejścia Opis Typ wejścia 00 Wejście nieużywane 01 Wejście aktywowane bezzwłocznie 02 Wejście Wewnętrzne aktywowane bezzwłocznie 03 Wejście Opóźnione 04 Wejście Wewnętrzne opóźnione 05 Wejście Następcze 06 Wejściue Następcze wewnętrzne 07 Wejście 24-godzinne 08 Przełącznik z kluczem 09 Wyłącznik z kluczem godzinne wejście cichego wywołania godzinne wejście pożarowe godzinne wejście pożarowe z weryfikacją 13 Zabezpieczenie antysabotażowe F.01U Installation Manual Bosch Sicherheitssysteme GmbH

131 AMAX panel 4000 / AMAX panel 4000 Programowanie pl Strefa rygla elektrycznego 15 Usterka zewnętrzna 16 Wejście wyjścia opóźnione 17 Wejście wewnętrzne wyjściowe opóźnione 18 Alarm techniczny 19 Strefa resetowania 20 Natychmiastowy raport 21 Wejście zarezerwowane Wymuszone uzbrojenie/pomijanie 0 Wyłączone 1 Wymuszone uzbrojenie 2 Pomijanie 3 Wszystkie Cichy alarm/tryb gongu 0 Wyłączone 1 Cichy alarm 2 Tryb gongu 3 Wszystkie Liczba impulsów dla wejścia 0 Wyłączone impulsów Blokada wejścia 0 Wyłączone 1 1 blokada alarmu 2 3 blokady alarmu 3 6 blokad alarmu 4 Czas trwania alarmu Wejście sabotażu (2EOL) 0 Wyłączone 1 Włączone Raport o stanie wejścia 0 Raport niewymagany 1 Odbiornik 1 2 Odbiornik 2 3 Odbiornik 3 4 Odbiornik 4 5 Odbiornik 1, 2, 3 i 4 6 Odbiornik 1 (2, 3 i 4 zapasowe) 7 Odbiornik 1 (2 zapasowy) i odbiornik 3 (4 zapasowy) Bosch Sicherheitssysteme GmbH Installation Manual F.01U

132 132 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Raport o niezweryfikowanym alarmie/weryfikacji Alarmu 0 Wyłączone 1 Raport o niezweryfikowanym alarmie 2 Przekroczenie wejścia 3 Wszystkie Powiadomienie lokalne Zgodnie z opcją Raport o alarmie. Zakres Raporty niedozwolone 1 Raport do lokalizacji 1 2 Raport do lokalizacji 2 3 Raport do lokalizacji 3 4 Raport do lokalizacji 4 5 Raport do lokalizacji 1, 2, 3, 4 6 Raport do lokalizacji 1 (2, 3, 4 zapasowe) 7 Raport do lokalizacji 1 (2 zapasowy) i 3 (4 zapasowy) Ustawienia stref wspólnych Opcja Adres Wartość domyślna Zakres wartości Typ strefy wspólnej = brak 1 = Zgodnie z częścią 2 2 = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią = Zgodnie z częścią 2-16 Uwaga! W przypadku strefy wspólnej będzie to strefa 1. Jeśli w systemie jest tylko 1 strefa, w lokalizacji 0370 można ustawić wyłącznie wartość F.01U Installation Manual Bosch Sicherheitssysteme GmbH

133 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 133 Obszar strefy, funkcje strefy i wybór modułu Nr wejś cia Adres wyboru strefy Wartość domyśln a Adres wyboru funkcji wejścia Wartość domyśln a Adres wyboru modułu Wartość domyślna Zakres wartości: 00 = linia nie jest używana, 1 16 = strefy 1 16 Zakres wartości: Patrz punkt Funkcje stref 0 = wejście na płycie 1 = wejście klawiatury 2 = wejście modułu DX = urządzenie radiowe 15 = nieużywane Uwaga! Zones may be indicated on keypads with a number that are different from zone number used for programming and hardware input. Przykład: W jednej klawiaturze strefowej wejście nr 17 powinno być podane jako wejście 16 (np. widoczne na klawiaturze LED 16 wejść) Po wyłączeniu wejścia 16* (lub innego w zakresie od 1 do 16) wejście nr 17 jest podane na klawiaturze jako nr 16. * zmienić ustawienie opcji wyboru wejścia na wartość 00 = wejście nieużywne Uwaga! Kiedy przypiszemy wejście do urządzenia bezprzewodowego (3), wtedy dedykowane wejście na plycie wejść jest nie dostępne. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

134 134 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Nr wejś cia Adres wyboru strefy Wartość domyśln a Adres wyboru funkcji wejścia Wartość domyśln a Adres wyboru modułu Wartość domyślna Zakres wartości: 00 = linia nie jest używana, 1 16 = strefy 1 16 Zakres wartości: Patrz punkt Funkcje stref 0 = wejście na płycie 1 = wejście klawiatury * 2 = wejście modułu DX2010 ** 3 = urządzenie radiowe 15 = nieużywane * Wejścia 17 do 32 są przypisane do Klawiatury 1 do 32 (wejścia 17 = Klawiatura 1, Wejście 32 = Klawiatura 32) ** Wejścia od 17 do 24 są przypisane do DX2010 adres 103 do portów 1 do 8, zobacz także, Strona 136 Wejścia od 25 do 32 są przypisane do DX2010 adres 104 do portów od 1 do 8, zobacz także, Strona 136 Uwaga! Kiedy wejście jest przypisane do Klawiatrury strefowej (1) lub urządzenia bezprzewodowego (3), wtedy przypisanie na module DX2010 jest nie możliwa F.01U Installation Manual Bosch Sicherheitssysteme GmbH

135 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 135 Nr wejści a Adres wyboru strefy Wartość domyśln a Adres wyboru funkcji wejścia Wartość domyśln a Adres wyboru modułu Wartoś ć domyśl na Bosch Sicherheitssysteme GmbH Installation Manual F.01U

136 136 pl Programowanie AMAX panel 4000 / AMAX panel Zakres wartości: 00 = wejście nieużywane, 1 16 = strefa 1 16 * zobacz następną tabelę Zakres wartości: Patrz punkt Funkcje stref. 0 = wejście na płycie 1 = wejście klawiatury 2 = wejście modułu DX2010 * 3 = urządzenie radiowe 15 = nieużywane Uwaga! Kiedy wejście jest przypisane do urządzenia bezprzewodowego (3), wtedy dane wejście jest nie dostępne na module DX Programowanie wyjść Programowanie wyjść wbudowanych Opcja Adres Wartość domyśln a Sygnał alarmowy klawiatury, 0 = Wyłączone, 1 = Włączone Czas działania sygnalizatora akustycznego, = 0 99 minut Patrz Zakresy wartości programowania opcji wyjść Wyjście 1 Typ zdarzenia wyjścia VDS-A Wyjście Strefy/Wejścia Tryb wyjścia =5 VDS-A =0 Czas aktywności wyjścia VDS-A =180 Wyjście 2 Typ zdarzenia wyjścia VDS-A Wyjście Strefy/Wejścia Tryb wyjścia =5 VDS-A =0 Czas aktywności wyjścia VDS-A =180 Wyjście 3 Typ zdarzenia wyjścia VDS-A Wyjście Strefy/Wejścia Tryb wyjścia =5 VDS-A =0 Czas aktywności wyjścia VDS-A = F.01U Installation Manual Bosch Sicherheitssysteme GmbH

137 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 137 Wyjście 4 Typ zdarzenia wyjścia VDS-A Wyjście Strefy/Wejścia Tryb wyjścia =5 VDS-A =0 Czas aktywności wyjścia VDS-A =180 Uwaga! Jeśli jako alarm aktywowania wejścia został ustawiony cichy alarm, wyjścia klawiatury i alarmu dźwiękowego są niedostępne. Informacje na temat odpowiednich zakresów wartości dla typu zdarzenia wyjścia, trybu wyjścia i czasu aktywności wyjścia, a także związku między typem zdarzenia wyjścia i wyjściem w obszarze, patrz Zakresy wartości programowania opcji wyjść Zakresy wartości programowania opcji wyjść Typ zdarzenia wyjścia Opis Wyjście Strefy/Wejścia Wyjście Zdarzenie 0 Nieużywane Nie 1 System rozbrojony 0 = Wszystkie strefy 2 System uzbrojony 1 16 = Strefy Alarm systemu 0 = Dowolna strefa, 4 Alarm systemu (dźwiękowy i cichy) 1 16 = Strefy Zewnętrzny sygnalizator akustyczny w trybie ochrony pełnej 6 Zewnętrzny sygnalizator akustyczny w trybie STAY 7 Wewnętrzny sygnalizator akustyczny 8 Wewnętrzny sygnalizator akustyczny z zabezpieczeniem antysabotażowym 9 Ostrzeżenie o czasie opóźnienia wejścia/wyjścia 1 16 = Strefy Awaria linii telefonicznej 11 Awaria zasilania sieciowego 12 Niski poziom naładowania akumulatora 13 Zabezpieczenie antysabotażowe 0 = Dowolna strefa, 14 Usterka zewnętrzna 1 16 = Strefy 1 16 Bosch Sicherheitssysteme GmbH Installation Manual F.01U

138 138 pl Programowanie AMAX panel 4000 / AMAX panel Wszystkie awarie 16 Alarm pożarowy 0 = Dowolna strefa, 17 Resetowanie alarmu pożarowego 1 16 = Strefy Uzbrojenie w trybie ochrony pełnej 0 = Wszystkie strefy 19 Uzbrojenie w trybie STAY 1 16 = Strefy Reset *1 0 = Dowolna strefa 1 16 = numer strefy 21 Śledzenia Zdarzeń na wejściu (Alarm lub sabotaż) 22 Przycisk pilota radiowego (3) (brama garażowa) Numer wejścia = Dowolna strefa, 1 16 = Strefy Przycisk 4 pilota radiowego 24 Wskaźnik gongu *1 25 Zweryfikowany alarm 26 Niezweryfikowany alarm 27 Alarm techniczny 28 Pominięte wejście 29 Gotowość do uzbrojenia 0 = All strefy 1-16 = Strefy Obchód testowy Wyjście Tryb 0 Ciągły 1 Impulsowe 2 Montaż odwrócony Wyjście Godzina s *1 Czas wyjścia jest ustalony (1 s) Programowanie wyjść modułu DX3010 W tym punkcie przedstawiono programowanie opcjonalne. Moduł Adres Moduł DX (wyjścia 5 12) 150 Moduł DX (wyjścia 13 20) 151 Tabela 9.2: Ustawienia adresów modułów DX3010 Programowanie wyjść modułu DX Adres Patrz Zakresy wartości programowania opcji wyjść F.01U Installation Manual Bosch Sicherheitssysteme GmbH

139 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 139 Wyjście 5 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 6 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 7 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 8 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 9 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 10 Adres Wartość domyśln a Bosch Sicherheitssysteme GmbH Installation Manual F.01U

140 140 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 11 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 12 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Programowanie wyjść modułu DX Adres Patrz Zakresy wartości programowania opcji wyjść Wyjście 13 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 14 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia F.01U Installation Manual Bosch Sicherheitssysteme GmbH

141 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 141 Wyjście 15 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 16 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 17 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 18 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 19 Adres Wartość domyśln a Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Wyjście 20 Adres Wartość domyśln a Bosch Sicherheitssysteme GmbH Installation Manual F.01U

142 142 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Typ zdarzenia wyjścia Wyjście Strefy/Wejścia Tryb wyjścia Czas aktywności wyjścia Kody dostępu Liczba cyfr w kodzie Opcja Adres Wartość domyśln a Długość kodu, 4 6 = 4 6 cyfr Kod dostępu obejmuje kod instalatora i kody użytkownika. Jeśli zostanie ustawiona wartość 15, kod nie będzie używany. Długość kodu jest taka sama dla wszytskich Kodów Dostępu Kod instalatora Opcja Adres Wartość domyślna Kod instalatora Kody użytkownika Nr użytkow nika Adres poziomu uprawnień użytkowni ka Domyślnie / zakres wartości Adres wyboru obszaru Domyślnie / zakres wartości Adres kodu użytkownika Wartoś ć domyśl na # 01 (kod główny) 1010 Domyślnie: 0 # 01 kod główny Wartość 0 ma zawsze priorytet Domyślnie: 00 Zakres wartości: Patrz tabela 6.5 na stronie F.01U Installation Manual Bosch Sicherheitssysteme GmbH

143 AMAX panel 4000 / AMAX panel 4000 Programowanie pl # Domyślnie: Domyślnie: # Zakres 1020 = # wartości: = # = Kod główny 1= Kod # zaawansowany: # = Kod # podstawowy 3= Kod # uzbrajania # = Kod alarmu napadowego # = Brak # priorytetu # # # # # # # # # # # # # # # # # # # # # # Bosch Sicherheitssysteme GmbH Installation Manual F.01U

144 144 pl Programowanie AMAX panel 4000 / AMAX panel 4000 # # # # # # # # # # # # # # # # # # # # # # # # # # # # # # F.01U Installation Manual Bosch Sicherheitssysteme GmbH

145 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 145 Warto ść Strefa X 2 X 3 X X 4 X 5 X X 6 X X 7 X X X 8 X 9 X X 10 X X 11 X X X 12 X X 13 X X X 14 X X X 15 X X X X 16 X 17 X 18 X X 19 X 20 X X 21 X X 22 X X X 23 X 24 X X 25 X X 26 X X X 27 X X 28 X X X 29 X X X 30 X X X X 31 X Bosch Sicherheitssysteme GmbH Installation Manual F.01U

146 146 pl Programowanie AMAX panel 4000 / AMAX panel X 33 X X 34 X 35 X X 36 X X 37 X X X 38 X 39 X X 40 X X 41 X X X 42 X X 43 X X X 44 X X X 45 X X X X 46 X 47 X 48 X X 49 X 50 X X 51 X X 52 X X X 53 X 54 X X 55 X X 56 X X X 57 X X 58 X X X 59 X X X 60 X X X X 61 X X X X X X X X 62 X X X X X X X X 63 X X X X X X X X 64 X X X X X X X X X X X X 65 X X X X X X X X F.01U Installation Manual Bosch Sicherheitssysteme GmbH

147 AMAX panel 4000 / AMAX panel 4000 Programowanie pl X X X X X X X X 67 X X X X X X X X X X X X 68 X X X X X X X X 69 X X X X X X X X X X X X 70 X X X X X X X X X X X X 71 X X X X X X X X X X X X X X X X Tabela 9.3: Dystrybucja numeru PIN w obszarach 9.5 Programowanie systemu Opóźnienie przy wyjściu Strefa Adres Wartość domyśln a sekund Bosch Sicherheitssysteme GmbH Installation Manual F.01U

148 148 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Opóźnienie przy wejściu Strefa Adres Wartość domyśln a s = 045 s F.01U Installation Manual Bosch Sicherheitssysteme GmbH

149 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 149 Klawiatura Nr klawiatury w strefie Adres Wartość domyśln a Tabela 9.4: Ustawienia klawiatury strefowej 00 = Klawiatura główna = Strefa 99 = nie używane Uwaga! System obsługuje maksymalnie 16 klawiatur głównych. Jeśli klawiatura główna nie jest przełączona na odpowiedniej strefy, nie można wykonać za jej pomocą operacji uzbrajania, rozbrajania, pomijania i resetowania alarmów. Dla danej strefy operacje te można wykonać tylko po przełączeniu klawiatury głównej na ta strefę. Bosch Sicherheitssysteme GmbH Installation Manual F.01U

150 150 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Blokada klawiatury Adres 0499 Adres Wartość domyśln a 0 = wyłączone, 1 15 razy VDS-A =10 Szybkie uzbrajanie Adres 0500 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone VDS-A =0 Wyświetlanie i sygnalizacja dźwiękowa awarii daty i godziny Adres 0501 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone VDS-A =1 Sygnalizacja dźwiękowa awarii Adres 0502 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone VDS-A =1 Funkcja drukarki Adres 0940 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone Odbiornik radiowy: Adres 0941 Adres Wartość domyśln a 0 = wyłączone, 1 = włączone F.01U Installation Manual Bosch Sicherheitssysteme GmbH

151 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 151 Nadzorowanie urządzeń radiowych Adres 0942 Adres Wartość domyśln a 0 = wyłączone, 1 = 1 h, 2 = 2 h, 3 = 4 h, 4 = 12 h, 5 = 24 h 6 = 2,5 h Poziom czułości urządzeń radiowych Adres 0943 Adres Wartość domyśln a 0 15, 0 = najczulsza Sygnalizacja dźwiękowa niskiego poziomu naładowania akumulatora urządzenia radiowego Adres 0944 Adres Wartość domyśln a 0 = wyłączone 1 = 4h 2 = 24h Sygnalizacja Syreny Uzbrojony/Rozbrojony (pilot radiowy) Adres 0945 Adres Wartość domyśln a 0 = Wyłączone, 1 = Włączone Przycisk Napadu w pilocie radiowym Adres 0946 Adres Wartość domyśln a 0 = brak alarmu 1 = Cichy alarm 2 = Brak cichego alarmu Bosch Sicherheitssysteme GmbH Installation Manual F.01U

152 152 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Urządzenia RFID Dete ktor Adres Warto ść domyś lna Detekt or Adres Warto ść domyś lna Detekt or Adres Warto ść domyś lna F.01U Installation Manual Bosch Sicherheitssysteme GmbH

153 AMAX panel 4000 / AMAX panel 4000 Programowanie pl Każde urządzenie RFID jest identyfikowane za pomocą dziewięciu cyfr. Cyfry są dostępne w zakresie 0 9. Wartość domyślna to 15 (nieużywane). Bosch Sicherheitssysteme GmbH Installation Manual F.01U

154 154 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Wzmacniak bezprzewodowy RFID Wzmacniacz Adres Wartość domyśln a F.01U Installation Manual Bosch Sicherheitssysteme GmbH

155 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 155 Nadajnik RFID Pilot Adres Pilot Adres Bosch Sicherheitssysteme GmbH Installation Manual F.01U

156 156 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Pilot Adres Pilot Adres Dodawanie pilotów do systemu jest dynamiczne i nie da się tego zmieniać F.01U Installation Manual Bosch Sicherheitssysteme GmbH

157 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 157 Wartości domyślne dla wszystkich pilotów RFID wynoszą 15. Przypisywanie pilotów radiowyh do stref Numer strefy w systemie Strefa Pilot radiowy Pilot radiowy DSRF Bosch Sicherheitssysteme GmbH Installation Manual F.01U

158 158 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Numer strefy w systemie Strefa Pilot radiowy Pilot radiowy DSRF F.01U Installation Manual Bosch Sicherheitssysteme GmbH

159 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 159 Numer strefy w systemie Strefa Pilot radiowy Pilot radiowy DSRF Bosch Sicherheitssysteme GmbH Installation Manual F.01U

160 160 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Numer strefy w systemie Strefa Pilot radiowy Pilot radiowy DSRF F.01U Installation Manual Bosch Sicherheitssysteme GmbH

161 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 161 Numer strefy w systemie Strefa Pilot radiowy Pilot radiowy DSRF Adres Adres Wartość domyśln a Nazwa firmy Tabela 9.5: Dodaj nazwę firmy Nazwa firmy może zawierać maksymalnie 18 znaków Każdy znak w nazwie wejścia uzywa dwa adresy. Przykład: A = 4 1, A = Adres 3736 = 4, Adres 3737 = 1 Każdy znak potrzebuje 2 wartości do dodania w 2 adresach Ustal wartości znaków uzywając matryce tabeli poniżej. Każdy znak w tabeli posiada rząd indeksów i kolumne z indeksami Rząd indeksu jest pierwszyl kolumna z indeksami posiada drugą wartość każdego znaku Przykład: o = 6 15 k = ! " # $ % & ' ( ) * + -,. / : ; < = >? A B c. D e. f. G H I J K L M N O 5 P Q R N T U V W X Y Z [ \ ] ^ _ 6 a. b. c. d. e. f. g h i j k l M n o 7 p q r N t u v w x y z { } ~ 8 đ Ą ᶏ Ł Ğ.. Ć Ś Ű Ş İ Ź Ę ź Ż 9 Ń ń Č ł ǧ ć ś ű č ş I Ț ę ţ ż 10 á ɨ Š š ª «11 ± ² ³ Ž µ ž ¹» Œ œ Ÿ 12 À Á Â Ã Ä Å Æ Ç È É Ê Ë Ì Í Î Ï 13 Đ Ñ Ò Ó Ô Õ Ö Ø Ù Ú Û Ü Ý Þ ß Bosch Sicherheitssysteme GmbH Installation Manual F.01U

162 162 pl Programowanie AMAX panel 4000 / AMAX panel à á â ã ä å æ ç è é ê ë ì í î ï 15 ð ñ ò ó ô ô ö ø ù ú û ü ý þ ÿ Tabela 9.6: Znaki Wejście Nazwa wejścia Adres Wartość domyśln a F.01U Installation Manual Bosch Sicherheitssysteme GmbH

163 AMAX panel 4000 / AMAX panel 4000 Programowanie pl 163 Wejście Nazwa wejścia Adres Wartość domyśln a Bosch Sicherheitssysteme GmbH Installation Manual F.01U

164 164 pl Programowanie AMAX panel 4000 / AMAX panel 4000 Wejście Nazwa wejścia Adres Wartość domyśln a Tabela 9.7: Dodaj nazwę wejścia Nazwa wejścia może zawierać maksymalnie 18 znaków Każdy znak w nazwie wejścia uzywa dwa adresy. Przykład: A = 4 1, A = Adres 3736 = 4, Adres 3737 = F.01U Installation Manual Bosch Sicherheitssysteme GmbH

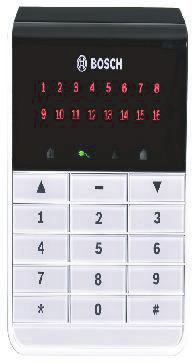

165 AMAX panel 4000 / AMAX panel 4000 Obsługa klawiatury pl Obsługa klawiatury Instrukcja obsługi klawiatury IUI-AMAX4-TEXT IUI-AMAX3-LED8 IUI-AMAX3-LED16 IUI-AMAX-LED8 IUI-AMAX-LCD8 Bosch Sicherheitssysteme GmbH Installation Manual F.01U
