ZASTAWKI. Zastosowanie. Działanie. Dane techniczne. Materiały. Zalety. COROL Sp. z o.o. Janikowo, Gnieźnieńska 67/69, KOBYLNICA,

Transkrypt

1

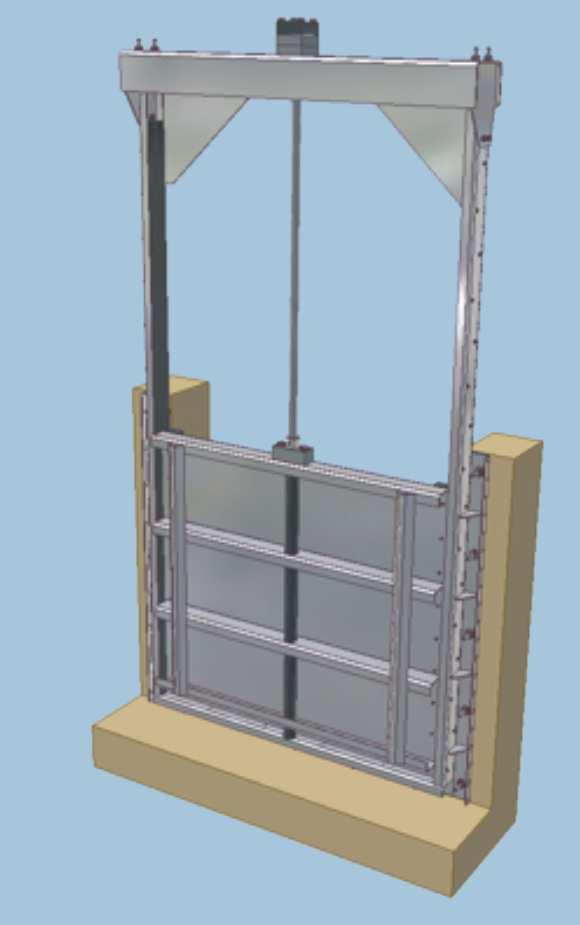

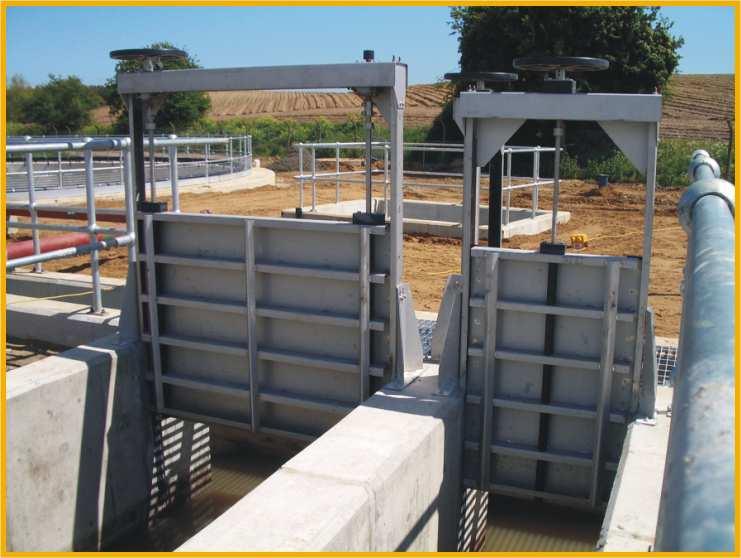

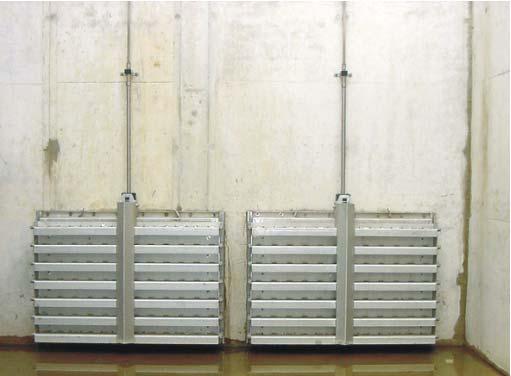

2 ZASTAWKI KWT zastawka na wysokie ciśnienie typ: KSA-HD Zastawki KWT są wykonywane w różnych wariantach, do montażu na ścianie lub w kanale, do stosowania w systemach przepływu wody i ścieków. Zastawki są tradycyjnie używane do regulacji lub odcięcia przepływu przy wykorzystaniu prostego i efektywnego mechanizmu. Działanie Zastawki KSA-HD stanowią uzupełnienie linii popularnych zastawek typu KSA-MD. Są przeznaczone do zastosowań w trudnych warunkach, na ciśnienie różnicowe 10 m.sł.w. (standard). Zastawki KSA-HD są szczególnie przydatne w zastosowaniach przemysłowych, systemach regulacji przypływów i awaryjnych, gdzie czynnik bezpieczeństwa jest decydujący. Zastawki wytwarzane są w standardzie ze stali nierdzewnej 316L, a inne dostępne są na życzenie. System uszczelnienia zastosowany w zastawkach KSA-HD jest unikatowy. ała płyta odcinająca spoczywa na powierzchni uszczelniającej pod kątem 3. Przy zamykaniu się zastawki, uszczelka jest automatycznie klinowana i równomiernie ściskana, tworząc pomiędzy korpusem a płytą odcinającą uszczelnienie nie przepuszczające nawet kropli. Dla zapewnienia szczelności pomiędzy korpusem zastawki a ścianą, wnękę znajdującą się w tylnej powierzchni korpusu zapełnia się rozprężającą się pianką uszczelniającą wypełniającą wszelkie nierówności ściany. W przeciwieństwie do tradycyjnego systemu prowadnic zawieradła, nowy, opatentowany system powoduje, że konstrukcja jest szczególnie zwarta. iśnienie robocze: Sposób operowania Zakończenie trzpienia: Trzpień: Ø 500 do Ø m.sł.w (standard) Ręczny lub za pomocą siłownika Kwadrat stożkowy 27/32 x 40 Nie wznoszący się Wyższe ciśnienie oraz inne wymiary na życzenie. Kotwienia zastawki wykonuje się w jednej płaszczyźnie z powierzchnią naporu. Pionowe wrzeciono jest usytuowane bezpośrednio na płycie tylnej zastawki, co oznacza, że osobne ciężkie łożysko nie jest potrzebne. Nie wymaga serwisowania. ałkowite uszczelnienie Łatwość montażu Zwarta konstrukcja. Materiały Płyta odcinająca: Wrzeciono: Kostka wrzeciona: Łożysko Korpus płyta tylna Uszczelnienie Elementy instalacyjne Inne materiały na życzenie. Stal nierdzewna 316L Stal nierdzewna 316 POM lub Gbr12 OLG RVS 316 L EPDM Stal nierdzewna 316

3 KWT zastawka na wysokie ciśnienie typ: KSA-HD ØD D x D A B E V. W Y. Z Ilość obrotów Moment Nm. Kg 500/2000 D xD+690 2xD+580 (D+95)/ , , , , , , , , , , , , , , , , , , , , , , Opis Zastawka typ KSA-HD 801 do 1500 Producent: KWT Waterbeheersing Materiały: SS316L, PEHD, EPDM Średnice standardowe: Ø 500 Ø x 500 do 2000 x 2000 iśnienie robocze: 10 m.sł.w. Zastawki dostarczane są z pionowym wrzecionem co oznacza, że podczas zamykania obciążenie nie przenosi się na wrzeciono. Łożysko wrzeciona jest przymocowane do korpusu wykonanego ze stali 316L. Prowadnice boczne zostały zaprojektowane jako profile zamknięte, aby kotwy mocujące zastawkę zapewniały równomierny rozkład sił. Zastawki są produkowane w sposób minimalizujący możliwość powstania korozji. Płyta odcinająca ze stali 316L posiada uszczelnienie profilowe z EPDM i może być wyregulowana w stosunku do powierzchni montażowej ze skosem 3 stopnie. Wymiana uszczelnienia jest możliwa bez demontażu zastawki ze ściany.

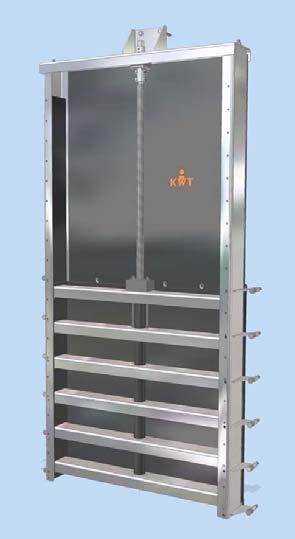

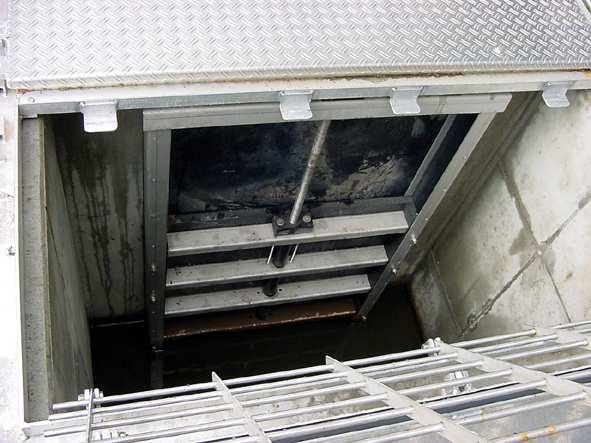

4 ZASTAWKI KWT zastawka na średnie ciśnienie typ: KSA-MD Zastawki KWT są wykonywane w róŝnych wariantach, do montaŝu na ścianie lub w kanale, do stosowania w systemach przepływu wody i ścieków. Działanie Zastawki typu KSA-MD są przetestowanymi i wypróbowanymi produktami wytwarzanymi przez KWT od wielu lat. Zastawka składa się z operującej w pionie płyty odcinającej, zamykającej otwór w kształcie koła, kwadratu, prostokąta lub elipsy. Płyta odcinająca porusza się w ramie wykonanej ze stali nierdzewnej 316L z prowadnicami ślizgowymi z PEHD. Szczelność pomiędzy płytą odcinającą a ramą, w zakresie do 5 m.sł.w., uzyskuje się stosując uszczelnienie wargowe wykonane z EPDM, umieszczone w płycie odcinającej. Zastawki w wykonaniu standardowym, dostarczane są z nie wznoszącym się wrzecionem. Na Ŝyczenie, mogą być wyprodukowane z wrzecionem wznoszącym się. Najbardziej popularne są zastawki przeznaczone do montaŝu na ścianie. Produkowane są takŝe zastawki do montaŝu na rurach lub z kołnierzem mocującym. iśnienie robocze: Sposób operowania: Zakończenie wrzeciona: Wrzeciono: Ø 100 Ø m.sł.w (standard) Ręczny lub za pomocą siłownika Połączenie KWT (półksięŝyc) Nie wznoszące się WyŜsze ciśnienie oraz inne wykonania na Ŝyczenie. Materiały Prześwit w kształcie koła, kwadratu, prostokąta lub elipsy. Nie wymaga serwisowania. Łatwość montaŝu. RóŜne wykonania do montaŝu na ścianie, na rurze, z kołnierzem montaŝowym. Płyta odcinająca: Wrzeciono: Kostka wrzeciona:: ŁoŜysko: Korpus płyta tylna: Uszczelnienie: Elementy instalacyjne: Inne materiały na Ŝyczenie. PEHD ze wzmocnieniami ze stali SS316L SS316 POM OLG PEHD EPDM SS316 Doradztwo techniczne - SprzedaŜ - Serwis

5 KWT zastawka na średnie ciśnienie typ: KSA-MD DN O D P DU BS D A B E V Y Z Ilość obrotów Moment Nm. 110/800 + / - D +150 (2XD)+250 (2XD)+180 D +100 (0,5D)+50 (0,5D)+80 (D+35)/ ,5 142, ,5 237, Opis Zastawka typ KSA-MD 100 do 800 Producent: KWT Waterbeheersing Materiały: PEHD, SS316, EPDM, POM Średnice standardowe: Ø 100 do Ø 800 iśnienie robocze: 5 m.sł.w. Zastawki dostarczane są z niewznoszącym się wrzecionem (wykonanie standardowe). ŁoŜysko wałka wykonane z OLG. Płyta tylna wykonana z PEHD. Płyta odcinająca wykonana z PEHD ze wzmocnieniami ze stali nierdzewnej RVS316L oraz kostką wrzeciona wykonaną z POM. Elementy do montaŝu zastawki wykonane ze stali SS316. Uszczelnienie wargowe usytuowane pomiędzy płytą odcinającą a tylną wykonane z EPDM. Doradztwo techniczne - SprzedaŜ - Serwis

6 ZASTAWKI KWT zastawka na średnie ciśnienie typ: KSA-MD Zastawki KWT są wykonywane w różnych wariantach, do montażu na ścianie lub w kanale, do stosowania w systemach przepływu wody i ścieków. Działanie Zastawki typu KSA-MD są przetestowanymi i wypróbowanymi produktami wytwarzanymi przez KWT od wielu lat. Zastawka składa się z operującej w pionie płyty odcinającej, zamykającej otwór w kształcie koła, kwadratu, prostokąta lub elipsy. Płyta odcinająca porusza się w ramie wykonanej ze stali nierdzewnej 316L z prowadnicami ślizgowymi z PEHD. Szczelność pomiędzy płytą odcinającą a ramą, w zakresie do 5 m.sł.w., uzyskuje się stosując uszczelnienie wargowe wykonane z EPDM, umieszczone w płycie odcinającej. Zastawki w wykonaniu standardowym, dostarczane są z nie wznoszącym się wrzecionem. Na życzenie, mogą być wyprodukowane z wrzecionem wznoszącym się. iśnienie robocze: Sposób operowania: Zakończenie wrzeciona: Ø 801 Ø m.sł.w (standard) Ręczny lub za pomocą siłownika Kwadrat 25 Najbardziej popularne są zastawki przeznaczone do montażu na ścianie. Produkowane są także zastawki do montażu na rurach lub z kołnierzem mocującym. Wrzeciono: Nie wznoszące się Wyższe ciśnienie oraz inne wykonania na życzenie. Prześwit w kształcie koła, kwadratu, prostokąta lub elipsy. Nie wymaga serwisowania. Łatwość montażu. Różne wykonania do montażu na ścianie, na rurze, z kołnierzem montażowym. Materiały Płyta odcinająca: Wrzeciono: Kostka wrzeciona:: Łożysko: Korpus płyta tylna: Uszczelnienie: Elementy instalacyjne: Inne materiały na życzenie. PEHD ze wzmocnieniami ze stali SS316L SS316 POM OLG PEHD EPDM SS316

7 KWT zastawka na średnie ciśnienie typ: KSA-MD DN O D BS D A B E V Y Z Ilość obrotów Moment Nm. Kg 801/ / - D +330 (2XD)+510 (2XD)+440 D +100 (0,5D)+50 (0,5D)+80 (D+35)/6 + / Opis Zastawka typ KSA-MD 801 do 1500 Producent: KWT Waterbeheersing Materiały: PEHD, SS316, EPDM, POM Średnice standardowe: Ø 801 do Ø 1500 iśnienie robocze: 5 m.sł.w. Zastawki dostarczane są z niewznoszącym się wrzecionem (wykonanie standardowe). Łożysko wałka wykonane z OLG. Płyta tylna wykonana z PEHD. Płyta odcinająca wykonana z PEHD ze wzmocnieniami ze stali nierdzewnej RVS316L oraz kostką wrzeciona wykonaną z POM. Elementy do montażu zastawki wykonane ze stali SS316. Uszczelnienie wargowe usytuowane pomiędzy płytą odcinającą a tylną wykonane z EPDM.

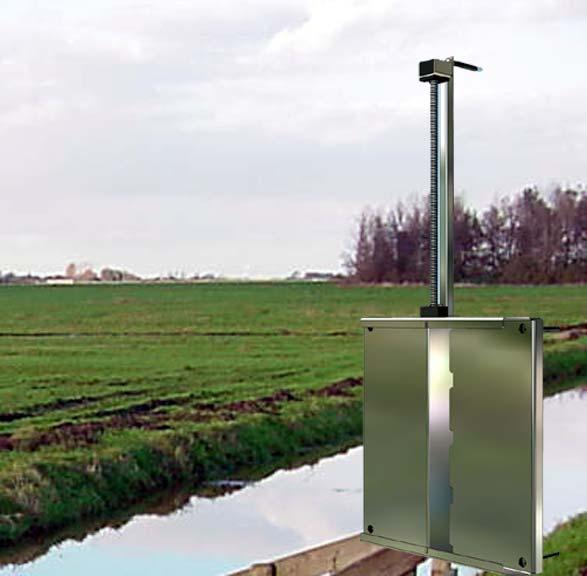

8 ZASTAWKI KWT zastawka na niskie ciśnienie typ: KSA-LD Zastawki KWT są wykonywane w różnych wariantach, do montażu na ścianie lub w kanale i stosowania w systemach przepływu wody i ścieków. Zastawki są tradycyjnymi urządzeniami służącymi do regulacji lub odcięcia przepływu. Działanie Zastawki KSA-LD są niedrogim rozwiązaniem dla prostych, mniej wymagających zastosowań, w uzupełnieniu do popularnych zastawek typu KSA-MD. Zastawki KSA-LD są szczególnie przydatne w systemach melioracyjnych i drogowych. Zastawki KSA-LD są konstrukcją modułową. Dzięki temu uzyskano zwartą konstrukcję, estetyczny wygląd i atrakcyjną cenę zastawek. Zastawka składa się z płyty tylnej wykonanej z PEHD oraz zawieradła, wrzeciona i wspornika wrzeciona wykonanych ze stali nierdzewnej 316L. Zwarta konstrukcja zastawek pomaga w redukcji kosztów ich transportu, powoduje łatwość montażu i nie narażanie ich na akty wandalizmu. iśnienie robocze: Sposób operowania: Ø 100 Ø 500 Standardowo 3 m.sł.w Ręczny lub za pomocą siłownika Nie wymagają serwisowania. Zintegrowane uszczelnienie pomiędzy zastawką a ścianą. Łatwość i szybkość montażu. Zakończenie wrzeciona: Wrzeciono: Połączenie KWT (półksiężyc) Nie wznoszące się Wyższe ciśnienie oraz inne wymiary na życzenie. Materiały Niskie koszty transportu. Zwarta konstrukcja, uzyskana dzięki nowemu, opatentowanemu systemowi prowadzenia zawieradła. Możliwość dostawy zastawek ze wznoszącym się wrzecionem. Płyta odcinająca: Wrzeciono: Kostka wrzeciona:: Łożysko: Korpus płyta tylna: Uszczelnienie: Elementy instalacyjne: Inne materiały na życzenie. SS316L SS316 POM OLG PEHD EPDM SS316

9 KWT zastawka na niskie ciśnienie typ: KSA-LD KSA-LD 100/315 KSA-LD 316/500 D A B E Y Z Ilość obrotów Moment Nm. Kg 100/315 D+80 2xD xD+130 D+30 D+130 (D+40)/ /500 D+80 2xD xD+160 D+20 D+165 (D+40)/ Opis Zastawka typ KSA-LD Producent: Materiały: Średnice standardowe: iśnienie robocze: KWT Waterbeheersing SS316L, PEHD, EPDM, POM 100 do m.sł.w. Produkowane jako jednoczęściowe co oznacza, że usytuowanie zespołu łożyska i punkty łączenia zostały wyznaczone fizycznie. Płyta odcinająca wykonana ze stali nierdzewnej 316L dzięki czemu pozioma prowadnica jest umieszczona poza punktami połączenia. Możliwość wymiany nakrętki wrzeciona i uszczelnienia bez demontażu zastawki. Zintegrowana uszczelka profilowa Mooseprofile jest stosowana do uszczelnienia pomiędzy powierzchnią montażu a zastawką.

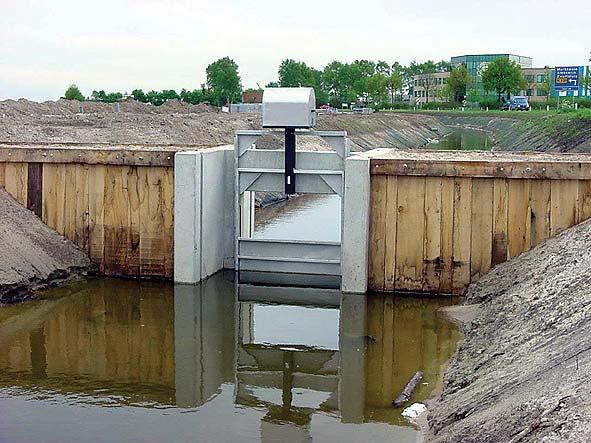

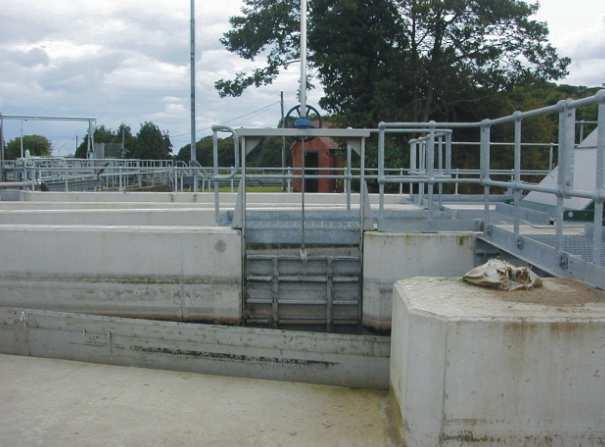

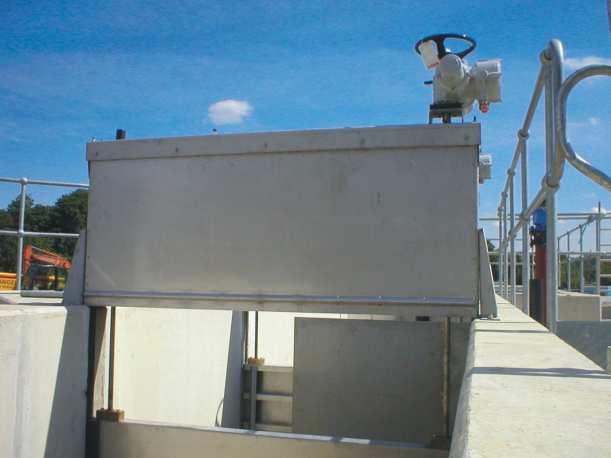

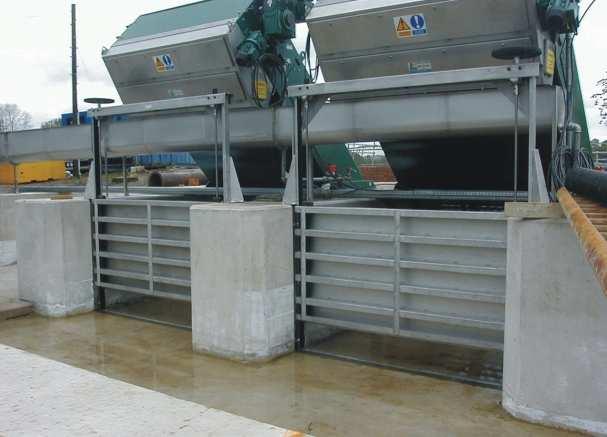

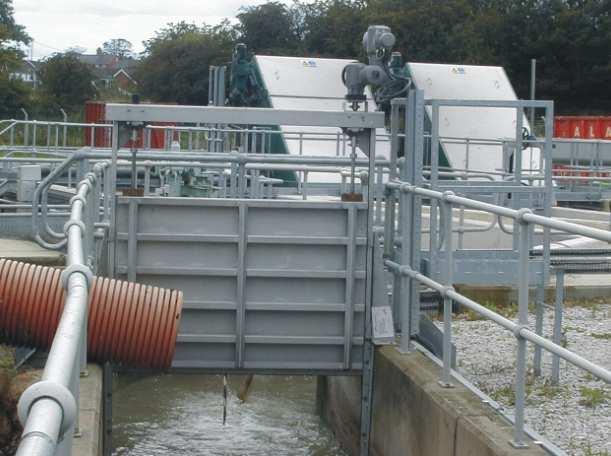

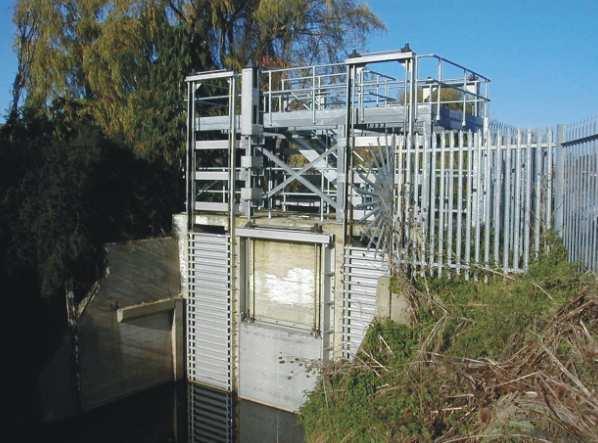

10 ZASTAWKI KWT Zastawki kanałowe typ: KOAS I oraz KOAS II Zastawki kanałowe KWT mają róŝnorodne zastosowanie. Są skonstruowane z przeznaczeniem do regulacji przepływu wód powierzchniowych oraz ścieków. Działanie Zadaniem zastawek kanałowych jest odcięcie przepływu wód lub ścieków aŝ do momentu osiągnięcia ustawionego wcześniej poziomu maksymalnego. Po przekroczeniu tego poziomu, zastawki są podnoszone, a wody czy ścieki przemieszczają się pod płytą odcinającą. Konstrukcja tych zastawek jest prosta ale wytrzymała, tak aby spełnić wymagania odnośnie warunków pracy. Spełniają one bowiem zwykle bardzo istotną rolę. Zastawki kanałowe mogą być mocowane na róŝne sposoby, np. do ściany lub wpustów wypełnionych betonem. Typy zastawek kanałowych KWT: KOAS I oraz KOAS II Zastawki kanałowe KWT produkuje się w wersji z jednym wrzecionem (KOAS I) lub dwoma wrzecionami (KOAS II). jednej lub drugiej wersji zaleŝy od szerokości płyty odcinającej. W przypadku zastawek z płytą odcinającą o szerokości do 1500 stosuje się jedno wrzeciono. PowyŜej tej szerokości wymagane są dwa wrzeciona. Szerokość otwarcia: Wysokość podnoszenia: Sposób operowania Zakończenie wrzeciona: Ręczny lub za pomocą siłownika Standard KWT Inne wymiary oraz wykonania na Ŝyczenie. Wykonywane wg specyfikacji indywidualnej. MoŜliwość operowania ręcznego. MoŜliwość zastosowania napędów elektrycznych, pneumatycznych i hydraulicznych, takŝe z funkcja regulacyjną. Wykonane z materiałów o wieloletniej trwałości. Materiały Płyta odcinająca: Korpus rama: Uszczelnienie: Kostka wrzeciona: Inne materiały na Ŝyczenie. Stal nierdzewna 316L Stal nierdzewna 316L z elementami z PEHD EPDM POM Doradztwo techniczne - SprzedaŜ - Serwis

11 KWT Zastawki kanałowe typ: KOAS I oraz KOAS II Doradztwo techniczne - SprzedaŜ - Serwis

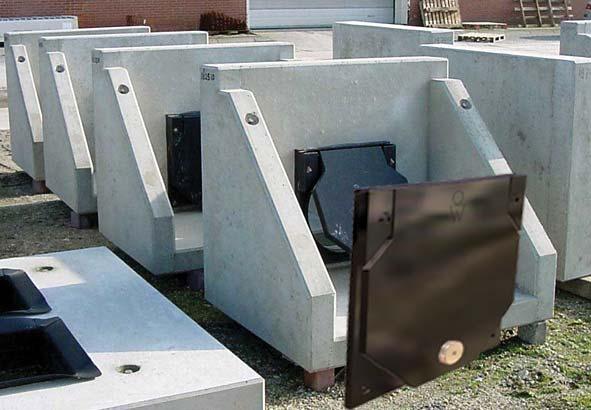

12 ZAWORY KLAPOWE KWT zawór klapowy typ: KLK Zawory KWT są wykonywane w różnych wariantach. Można je łączyć ze ścianą, rurą lub zamontować w kanale. Są bardzo prostym, a jednocześnie efektywnym sposobem eliminacji przepływu zwrotnego. Działanie Wielkość zaworu klapowego ustala się przy pomocy programu obliczeniowego. W obliczeniach, bierze się pod uwagę zarówno warunki dynamiczne, które odgrywają kluczową rolę, jak i warunki statyczne. KWT dobiera i dostarcza zawory dla wszelkich zastosowań, niezależnie czy będą one stosowane w systemach otwartych, pompowych, grawitacyjnych czy przelewowych. Wszystkie produkty KWT są prawidłowo zaprojektowane pod względem wytrzymałości i wyprodukowane przy użyciu jednorodnych i wysokojakościowych materiałów. Zawór klapowy składa się głównie z klapy odcinającej, która jest przymocowana do korpusu (płyty spodniej) na zawiasie, tworząc łącznie odcięcie na końcu rury lub przepustu. Woda wypływająca z rury otwiera zawór. W przypadku wzrostu ciśnienia po stronie wypływu, klapa jest dociskana do korpusu uniemożliwiając przepływ zwrotny. Zawory KWT wymagają jedynie niewielkiego ciśnienia do otwarcia, jako że PEHD unosi się na wodzie. Dlatego też dla właściwego wyważenia, klapy wyposażone są w przeciwciężar dociskowy. Zawór klapowy jest lekki i łatwy do zainstalowania, szybko reagujący na zmieniające się ciśnienie i niezawodny. Dostępne są zawory w różnych kształtach typu płaskiego, do montażu na pionowej ścianie kątowe (klapa usytuowana pod kątem 15 aby zmniejszyć efekt falowania i zapewnić całkowite odcięcie medium), bezkołnierzowe lub z kołnierzem montażowym. KWT produkuje zawory klapowe upustowe oraz do instalacji ciśnieniowych w wymiarach od DN 100 do DN 500. Inne niestandardowe wykonania lub większe średnice dostępne są na specjalne zamówienie. Łatwe do zainstalowania. Stosunkowo lekkie ze względu na użycie PEHD. Nie wymagają serwisowania. Produkowane zgodnie z życzeniem klientów. iśnienie robocze: Kąt pochylenia płyty odcinającej: Typ: KLK-R-O Ø 100 Ø m.sł.w. (standard) standardowo 15, za wyjątkiem zaworów do montowanych płasko na ścianie Wyższe ciśnienie oraz inne wykonania na życzenie. Różne wykonania, do połączenia z rurami PV/PEHD, kołnierzowe, naścienne, kątowe, do betonu /SPIROsol. Materiały Płyta odcinająca: Płyta tylna: Zawias oraz ciężar balastowy: Uszczelnienie: Inne materiały na życzenie. PEHD PEHD SS316 EPDM

13 KWT zawór klapowy typ: KLK Waga w kg O P BS OH F KLK-R-O KLK-R-P KLK-R-BS KLK-R-OH KLK-R-F DN D A B Typ O Typ P Typ BS Typ OH / F otwarty otwarty otwarty otwarty Ø , , Opis Zawór klapowy typ KLK Producent: KWT Waterbeheersing Materiały: PEHD, SS316, EPDM Średnice standardowe: Ø 100 do Ø 500 iśnienie robocze: Maksimum 5 m.sł.w. Produkowane jako jednoczęściowe jeśli typ zaworu i połączenie są znane. Korpus zaworu i płyta odcinająca wykonana jest z PEHD. Bolec zawiasu oraz ciężar dociskowy wykonane są ze stali nierdzewnej 316. iężar dociskowy może być w prosty sposób dostosowany do potrzeb. Uszczelnienie typu wargowego umieszczone jest w korpusie zaworu. Płyta odcinająca jest umieszczona pod kątem w stosunku do korpusu dla zapewnienia właściwego uszczelnienia zaworu. D FV FD S G Y

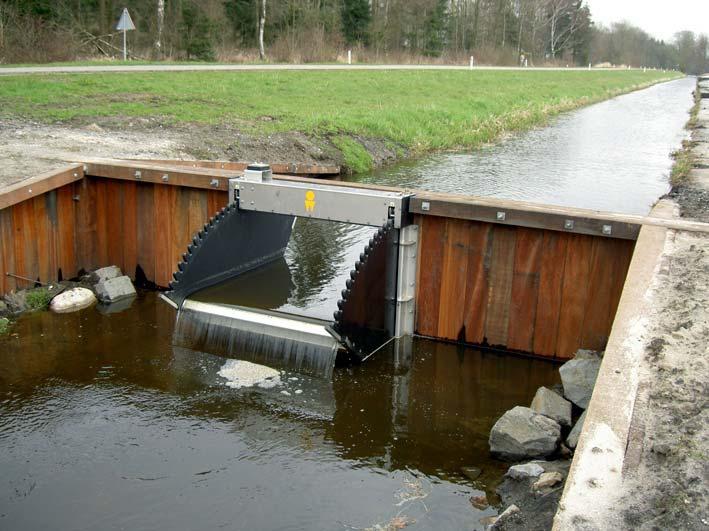

14 PRZELEWY KWT PRZELEW UHYLNY typ KKS Jazy produkowane przez firmę KWT posiadają różne rozwiązania konstrukcyjne i są stosowane w zasadzie do wód powierzchniowych i wody użytkowej. Zasada działania Przelewy uchylne, które pełnią funkcje zabezpieczeń w sytuacjach groźby podtopienia są produkowane zarówno w małych jak i w bardzo dużych rozmiarach. Niezależnie od tego, czy konieczna jest zastawka uchylna o wymiarze 1 metra, czy 20 metrów, firma KWT gwarantuje skuteczne i bezpieczne spiętrzenie wody. Jesteśmy dumni z tego, że największa przelewowa zastawka uchylna zbudowana w Europie, zasilana energią słoneczną, posiada znak firmowy KWT. Warto zwrócić uwagę, że cały układ sterowania zasilany energią słoneczną, został opracowany i dostarczony przez KWTronic. Wszystkim zainteresowanym tego rodzaju układami sterowania nasi doradcy techniczni udzielą wyczerpujących informacji. Przelew uchylny produkcji firmy KWT odpowiada współczesnym wymaganiom. Jest wykonany ze stali nierdzewnej i HDPE (polietylen o wysokiej gęstości). Elastyczne prowadzenie zapewnia napęd umieszczony po obu stronach zastawki. Uchylny przelew można zastosować w celu utrzymania zadanego poziomu wody w spiętrzeniu. Zastawka może być obsługiwana ręcznie albo za pomocą napędu elektrycznego. Powstaje przy tym możliwość sterowania przelewem zdalnie albo w miejscu zamontowania. Szerokość przelewu Wysokość piętrzenia Sposób operowania: Przyłącze 500 do do Ręczny lub napęd elektryczny Standard przyłącza KWT lub inne na zapytanie Inne wymiary i standardy wykonania na zapytanie. Mniejsza ilość robót ziemnych, ponieważ zastawka uchylna obraca się na poziomie progu śluzy. Zwarta konstrukcja. Łatwy montaż. Mniejsza wrażliwość na wandalizm. Materiały Ścianki zewnętrzne Płyty uchylne Belka poprzeczna i rama Inne materiały na życzenie. Stal nierdzewna 304 lub 316 Stal nierdzewna 304 lub 316 Stal nierdzewna 304 lub 316 tel. (+48) , faks (+48) , office@corol.pl,

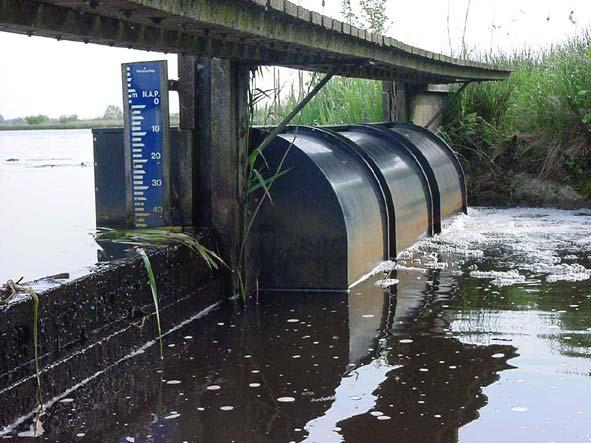

15 AUTOMATYZNE ZESPOŁY REGULAJI POZIOMU WODY KWT Zespół lewarowy typ: KHU Automatyczne zespoły regulacji poziomu wody produkcji firmy KWT mają zasadniczo przeznaczenie do wód powierzchniowych, ale można je również stosować w oczyszczalniach ścieków. Zespół lewarowy typu KHU stanowi ponadto między innymi ochronę przed zanieczyszczeniami, które unoszą się na powierzchni wody. Działanie W zależności od potrzeb lewary firmy KWT posiadają różne układy sterowania, które umożliwiają dostosowanie ich do każdej sytuacji, w celu zapewnienia optymalnej regulacji poziomu wody. Rozróżniamy 3 rodzaje układów sterowania: 1. Klasyczny lewar albo zasuwa -Zespól lewara jest nabudowany (zawieszony) ponad (istniejącym) przelewem albo zastawką, co umożliwia wyregulowanie jego położenia na prawidłową (krytyczną) wysokość. Mechaniczny układ sterowania chroni przed opadaniem wybijaniem się urządzenia. 2. Pompa próżniowa. Tego rodzaju lewar zawieszany jest nad ścianą piętrzącą, bez powodowania w niej wyłomu. Lewar może być uruchamiany za pomocą pompy próżniowej (konieczne zasilanie elektryczne). 3. System ze zwężką Venturiego. Opracowany w firmie KWT system ze zwężką Venturiego nie wymaga zasilania elektrycznego. Przepływy z poziomu wody spiętrzonej górnego do poziomu niższego dolnego są podłączone do zwężki Venturiego, która z kolei jest połączona z układem sterowania. W lewarze powstaje podciśnienie, wskutek czego następuje wypieranie wody. Wszystkie 3 układy sterowania można obsługiwać w miejscu pracy. Jeżeli jednak stosuje się pompę próżniową, wówczas można również zastosować zdalne sterowanie lewarem. Lewar można używać w przypadku przekroczenia poziomu wody o kilka centymetrów do odprowadzania lub doprowadzania wody. Lewar jest w stanie transportować bardzo duże ilości wody l/s nie jest wyjątkiem. Sukcesem firmy KWT jest wykonanie również "małej" konstrukcji dla minimalnych przepływów. Lewar jest pod wieloma aspektami rozwiązaniem optymalnym. Materiałem konstrukcyjnym, zastosowanym przez firmę KTW, jest HDPE (polietylen o wysokiej gęstości), wysokogatunkowe tworzywo sztuczne o bardzo wysokiej odporności chemicznej i odporności na promieniowanie ultrafioletowe oraz o długiej trwałości. Przez zastosowanie HDPE konstrukcja jest nie tylko zwarta, ale również lekka. Szerokość Wysokość 300 do do 500 Syfony (lewary) są produktami wytwarzanymi na wymiar zgodnie z indywidualnymi potrzebami. KWT oferuje przygotowanie propozycji projektowych dla różnych wariantów rozwiązań. Możliwe jest opracowanie indywidualnych konstrukcji we współpracy z użytkownikiem. Wszechstronne doświadczenie KWT w zakresie budowy i eksploatacji lewarów, stanowią gwarancję wysokiej jakości wyrobów. Nie wymagają serwisowania. Zintegrowane uszczelnienie pomiędzy zastawką a ścianą. Łatwość i szybkość montażu. Niskie koszty transportu. Zwarta konstrukcja, uzyskana dzięki nowemu, opatentowanemu systemowi prowadzenia zawieradła. Możliwość dostawy zastawek ze wznoszącym się wrzecionem. tel. (+48) , faks (+48) , office@corol.pl,

16 PRZELEWY KWT ZASTAWKI PRZELEWOWE typu KOS I i KOS II Zastawki przelewowe firmy KWT są stosowane do wód powierzchniowych, ścieków i wody użytkowej. Zasada działania Zastawki przelewowe stosuje się w celu utrzymania wody w spiętrzeniu na zadanym poziomie. Nieskomplikowana konstrukcja i prosta zasada działania zastawek nie przekreśla odpowiedzialnej funkcji jaką mają do spełnienia, a która musi gwarantować niezawodność eksploatacyjną. Woda, która powinna zostać odprowadzona po przekroczeniu zadanego poziomu, spływa ponad zastawką. W razie potrzeby można zastawkę opuścić w dół, obniżając poziom piętrzenia. Podwójne zastawki typu DKOS posiadają dodatkowo możliwość skierowania przepływu wody pod zawieradłem. Zastawki przelewowe KWT typu KOS I i KOS II Zastawki przelewowe KWT są produkowane z wrzecionem pojedynczym (KOS I) oraz z wrzecionem podwójnym (KOS II). Użycie podwójnego wrzeciona zależy od szerokości zastawki. Poza tym, podwójne wrzeciono umożliwia zastosowanie niższej wysokości konstrukcyjnej. Oba typy zastawek przelewu są dostarczane ze stałą przysłoną lub jedynie z elementami ruchomymi. Przelew prezentowanych zastawek może być wykonany w kształcie V. Wówczas dla niewielkiego natężenia przepływu tak ukształtowane zastawki można wykorzystać do obliczenia objętości przepływającego strumienia cieczy. Szerokość przelewu Wysokość piętrzenia Sposób operowania: Przyłącze Inne wymiary i standardy wykonania na zapytanie. Materiały 200 T/m T/m Ręczny lub napęd elektryczny Standard przyłącza KWT Zastawki przelewowe typu KOS I oraz KOS II są wymiarowane wg indywidualnych potrzeb zamawiającego, a mimo to dzięki standaryzacji konstrukcji poszczególnych elementów termin realizacji dostaw jest krótki. Wszystkie typy zastawek są przystosowane do obsługi ręcznej, a równocześnie bez problemu można je wyposażyć w silnik elektryczny i układ sterowania. Zastawki z przelewem typu V umożliwiają obliczenie objętości przepływającego strumienia cieczy. Zastosowane materiały konstrukcyjne zapewniają solidne wykonanie gotowych wyrobów. Zastawka: Rama Uszczelnienia: Kostka napędowa gwintowana Inne materiały na życzenie. Stal nierdzewna 316L Stal nierdzewna 316L, prowadnice HDPE EPDM POM tel. (+48) , faks (+48) , office@corol.pl,
