Wysokościomierz z barometrem i kompasem

Transkrypt

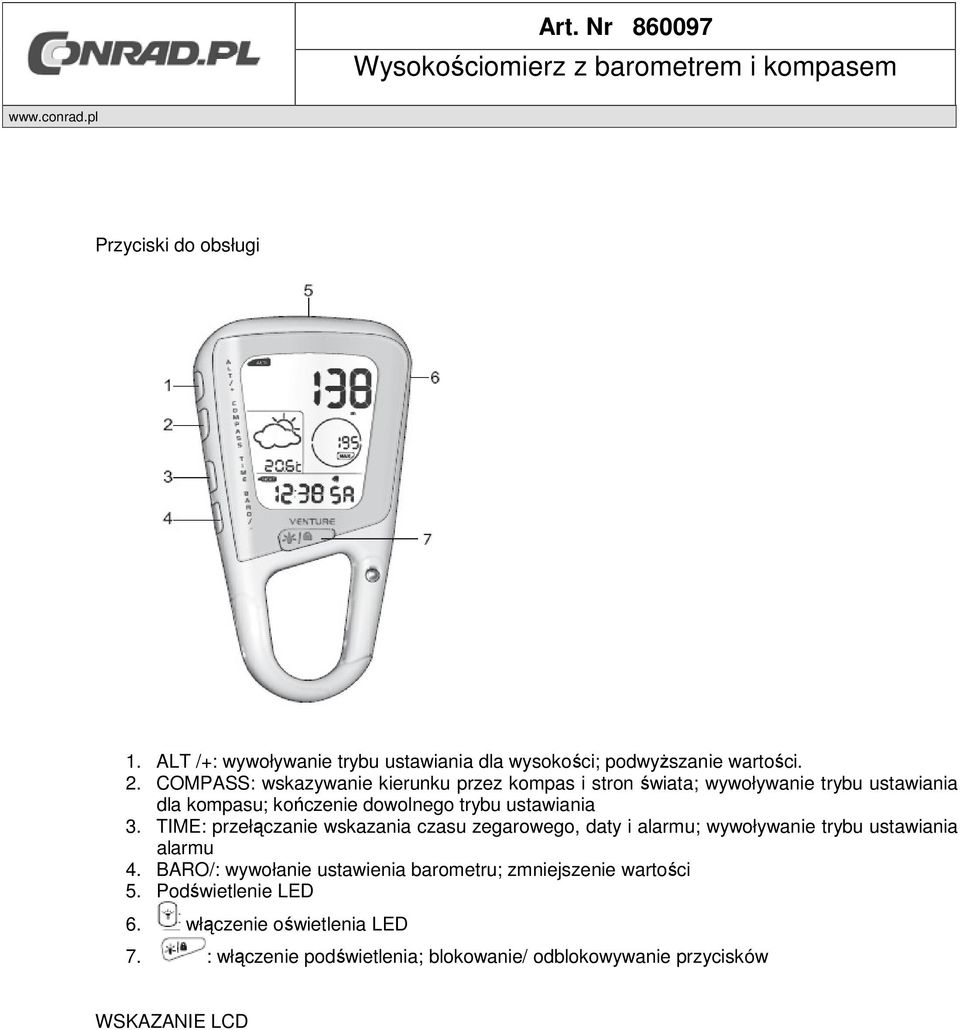

1 Art. Nr Wysokościomierz z barometrem i kompasem Przyciski do obsługi 1. ALT /+: wywoływanie trybu ustawiania dla wysokości; podwyŝszanie wartości. 2. COMPASS: wskazywanie kierunku przez kompas i stron świata; wywoływanie trybu ustawiania dla kompasu; kończenie dowolnego trybu ustawiania 3. TIME: przełączanie wskazania czasu zegarowego, daty i alarmu; wywoływanie trybu ustawiania alarmu 4. BARO/: wywołanie ustawienia barometru; zmniejszenie wartości 5. Podświetlenie LED 6. włączenie oświetlenia LED 7. : włączenie podświetlenia; blokowanie/ odblokowywanie przycisków WSKAZANIE LCD

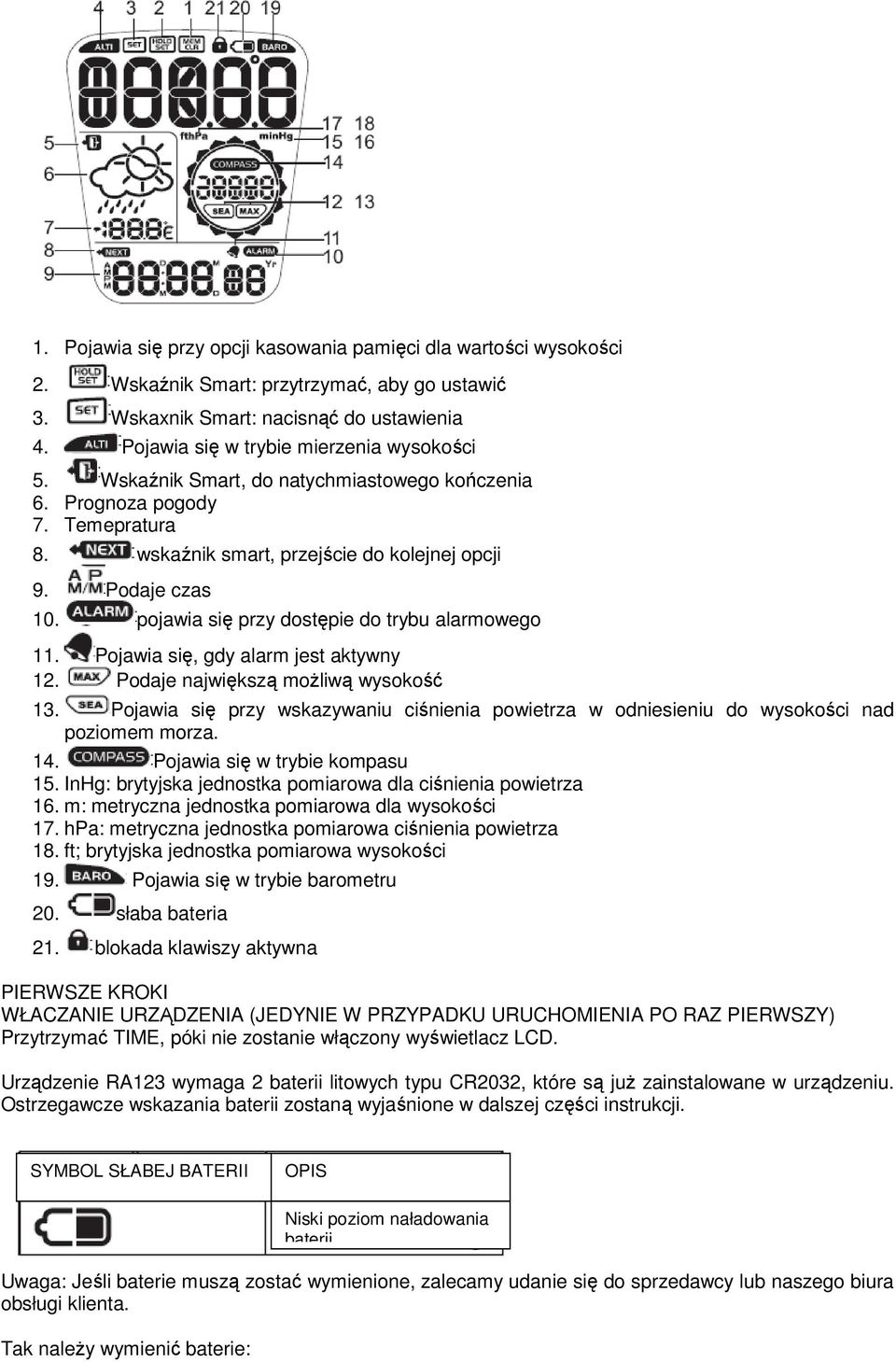

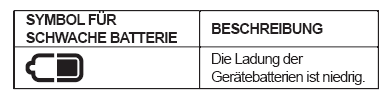

2 1. Pojawia się przy opcji kasowania pamięci dla wartości wysokości 2. Wskaźnik Smart: przytrzymać, aby go ustawić 3. Wskaxnik Smart: nacisnąć do ustawienia 4. Pojawia się w trybie mierzenia wysokości 5. Wskaźnik Smart, do natychmiastowego kończenia 6. Prognoza pogody 7. Temepratura 8. wskaźnik smart, przejście do kolejnej opcji 9. Podaje czas 10. pojawia się przy dostępie do trybu alarmowego 11. Pojawia się, gdy alarm jest aktywny 12. Podaje największą moŝliwą wysokość 13. Pojawia się przy wskazywaniu ciśnienia powietrza w odniesieniu do wysokości nad poziomem morza. 14. Pojawia się w trybie kompasu 15. InHg: brytyjska jednostka pomiarowa dla ciśnienia powietrza 16. m: metryczna jednostka pomiarowa dla wysokości 17. hpa: metryczna jednostka pomiarowa ciśnienia powietrza 18. ft; brytyjska jednostka pomiarowa wysokości 19. Pojawia się w trybie barometru 20. słaba bateria 21. blokada klawiszy aktywna PIERWSZE KROKI WŁACZANIE URZĄDZENIA (JEDYNIE W PRZYPADKU URUCHOMIENIA PO RAZ PIERWSZY) Przytrzymać TIME, póki nie zostanie włączony wyświetlacz LCD. Urządzenie RA123 wymaga 2 baterii litowych typu CR2032, które są juŝ zainstalowane w urządzeniu. Ostrzegawcze wskazania baterii zostaną wyjaśnione w dalszej części instrukcji. SYMBOL SŁABEJ BATERII OPIS Uwaga: Jeśli baterie muszą zostać wymienione, zalecamy udanie się do sprzedawcy lub naszego biura obsługi klienta. Tak naleŝy wymienić baterie: Niski poziom naładowania baterii

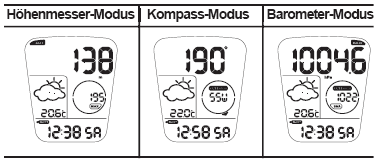

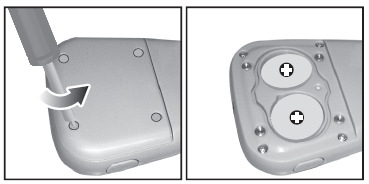

3 1. Otworzyć wieko pojemnika na baterie przy pomocy krótkiego śrubokręta. 2. Wyjąć stare baterie, włoŝyć nowe pamiętając o właściwym ustawieniu biegunów. 3. Przy pomocy śrubokręta przykręcać wieko, do momentu jak osiądzie. Uwaga: Gdy baterie są wymieniane, wymagana jest kalibracja magnetycznego czujnika kompasu. Uwaga: Podczas wskazywania symbolu słabej baterii, wartości aktualnej wysokości, wysokości maksymalnej, ciśnienia powietrza, ciśnienia powietrza w odniesieniu do wysokości nad poziomem morza, temperatury i kompasu będą wyświetlane jako. Powrócą one do normalnego statusu pracy jak tylko baterie zostaną wymienione. BETRIEB TRYBY PRACY Nacisnąć na TIME, aby przyłączać się między kolejnymi trybami pracy TRYB GODZIN. TRYB DATY TRYB ALARMU Nacisnąć na ALT/+, COMPASS, BARD/-, aby przełączać się między następującymi trybami WYSOKOŚĆ KOMPAS BAROMETR PODŚWIETLENIE/ BLOKADA KALWISZY/ PODŚWIETLENIE LED UAKTYWNIENIE PODŚWIETLENIA/ BLOKADY KALWISZY/ PODŚWIETLENIA LED Nacisnąć, aby na 3 sekundy włączyć podświetlenie. Uwaga: Funkcje podświetlenia i LED nie funkcjonują, gdy zostanie wyświetlony symbol słabej baterii; powrócą one do normalnego trybu, jak tylko baterie zostaną wymienione.

4 Aby włączyć/ wyłączyć blokadę klawiszy (ON/OFF): przytrzymać przycisk przez 2 sekundy. wskaŝe, Ŝe przyciski są zablokowane. Aby włączyć podświetlenie LED: Nacisnąć. WYSOKOŚCIOMIERZ I BAROMETR PRZY POMOCY WUYSOKOŚCIOMIERZA I BAROMETRU Wysokościomierz mierzy wysokość w metrach lub stopach. Urządzenie to jest wyposaŝone w inteligentny barometr i wysokościomierz, który wyznacza wysokość przy pomocy zintegrowanego czujnika z nowoczesnym systemem kompensacji ciśnienia. Rozpoznaje takŝe odchylenia ciśnienia powietrza, wywołane warunkami meteorologicznymi wahania wartości fizycznej wysokości i ciśnienia. Dzięki temu moŝna uniknąć niezgodności, a miernik wysokości jest bardziej precyzyjny niŝ większość przeciętnych urządzeń, które są dostępne na rynku. Przewidziano takŝe wartości pomiarowe wysokości maksymalnej i aktualnego ciśnienia powietrza nad wysokością morza. USTAWIANIE I ZEROWANIE MIERNIKA WYSOKOŚCI. PołoŜenie jest mierzone automatycznie od chwili, gdy urządzenie zostało włączone. Przekazuje ono zarówno wartości pomiarowe z barometru jak i maksymalne ciśnienie dla danej wysokości nad poziomem morza. Aby ustawić wysokościomierz i go wyzerować: 1. Nacisnąć przycisk Alt /+, aby przejść do trybu miernika wysokości. 2. Przytrzymać Alt / +, aby wywołać ustawienia 3. Nacisnąć ALT/+ lub BARO / -, aby zmienić ustawienia. 4. Nacisnąć na TIME, aby potwierdzić ustawienie i przejść do kolejnego. Opcje ustawień są następujące: ustawienie połoŝenia, wyzerowanie wartości maksymalnej. 5. Nacisnąć na ALT/+, wybrać NO, aby maksymalna pamięć dla zapisywania wartości została zachowana, lub YES aby wyzerować zapisane dane. Dla potwierdzenia nacisnąć na TIME. USTAWIENIE CIŚNIENIA POWIETRZA W ODNIESIENIU DO WYSOKOŚCI NA POZIOMEM MORZA I SYMBOLE DLA PROGNOZY POGODY 1. Nacisnąć na BARO/ -, aby przejść to trybu barometru 2. Przytrzymać BARO/-, aby wywołać ustawienia. 3. Nacisnąć na ALT/+ lub BARO/-, aby zmienić ustawienia. 4. Nacisnąć na TIME, aby potwierdzić ustawienia i przejść do kolejnej opcji. Opcje ustawiania są następujące: ciśnienie w odniesieniu do wysokości nad poziomem morza, zmiana symbolu prognozy pogody. 5. Aby potwierdzić ustawienie nacisnąć TIME. Uwaga: W przypadku zmiany ciśnienia powietrza w odniesieniu do wysokości nad poziomem morza jest dopasowywana odpowiednio do połoŝenia. TRYB ZEGARA USTAWIENIE CZASU / DATY 1. Nacisnąć na TIME, aby przejść do trybu zegara. 2. Przytrzymać TIME, aby wywołać ustawienia. 3. Nacisnąć na ALT/+ lub BARO/-, aby zmienić ustawienia. 4. Nacisnąć na TIME, aby potwierdzić ustawienia i przejść do kolejnej opcji. Opcje ustawień są następujące: 12-/24-godzinny tryb wskazywania czasu, godzina, minuta, rok, dzień-miesiąc / miesiąc-dzień; miesiąc, dzień temperatura; jednostki pomiarowe dla połoŝenia i ciśnienia powietrza. 5. Aby potwierdzić ustawienie nacisnąć TIME Uwaga: Jeśli przez 30 sekund nie zostanie naciśnięty Ŝaden przycisk, wskazanie powróci do poprzedniego trybu.

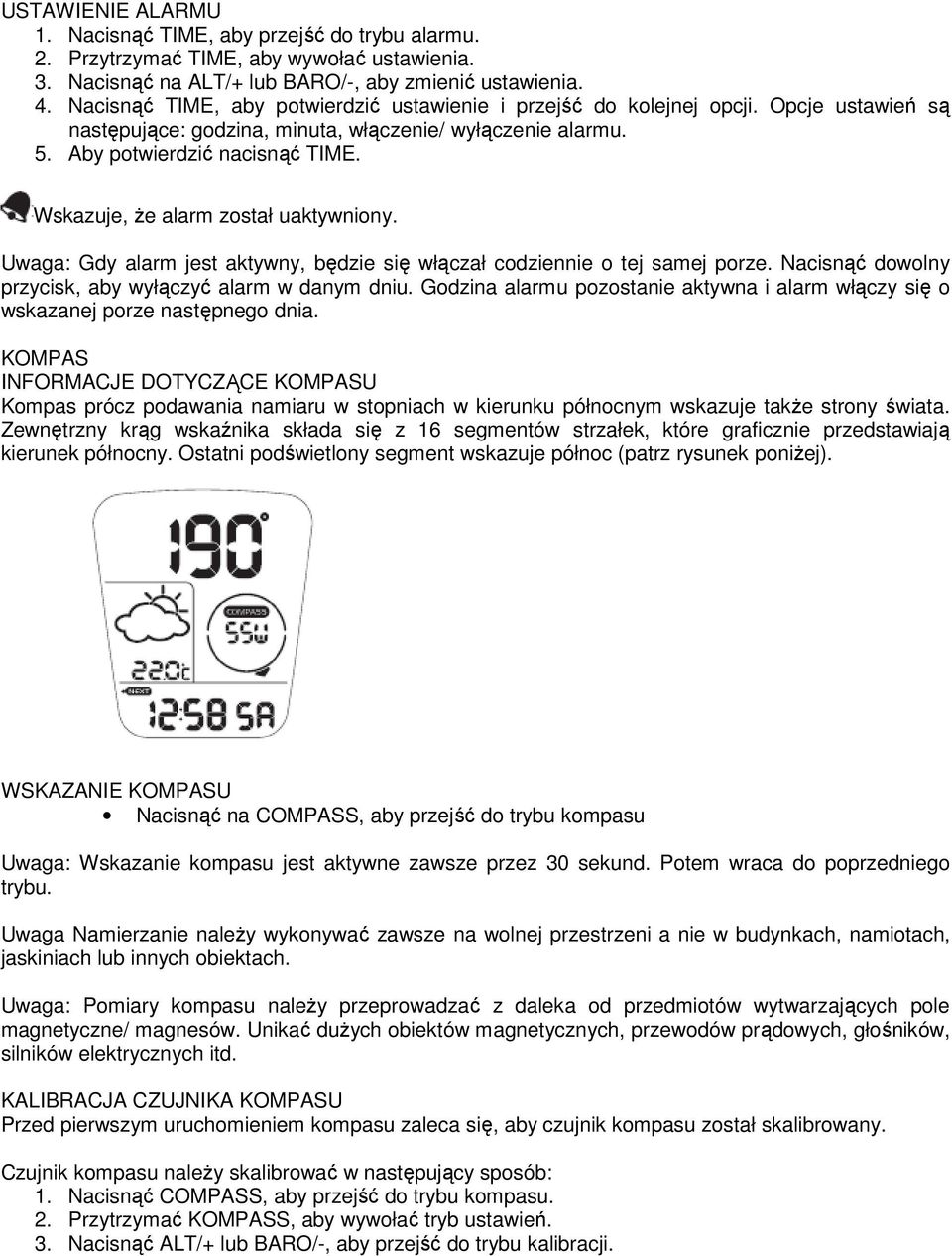

5 USTAWIENIE ALARMU 1. Nacisnąć TIME, aby przejść do trybu alarmu. 2. Przytrzymać TIME, aby wywołać ustawienia. 3. Nacisnąć na ALT/+ lub BARO/-, aby zmienić ustawienia. 4. Nacisnąć TIME, aby potwierdzić ustawienie i przejść do kolejnej opcji. Opcje ustawień są następujące: godzina, minuta, włączenie/ wyłączenie alarmu. 5. Aby potwierdzić nacisnąć TIME. Wskazuje, Ŝe alarm został uaktywniony. Uwaga: Gdy alarm jest aktywny, będzie się włączał codziennie o tej samej porze. Nacisnąć dowolny przycisk, aby wyłączyć alarm w danym dniu. Godzina alarmu pozostanie aktywna i alarm włączy się o wskazanej porze następnego dnia. KOMPAS INFORMACJE DOTYCZĄCE KOMPASU Kompas prócz podawania namiaru w stopniach w kierunku północnym wskazuje takŝe strony świata. Zewnętrzny krąg wskaźnika składa się z 16 segmentów strzałek, które graficznie przedstawiają kierunek północny. Ostatni podświetlony segment wskazuje północ (patrz rysunek poniŝej). WSKAZANIE KOMPASU Nacisnąć na COMPASS, aby przejść do trybu kompasu Uwaga: Wskazanie kompasu jest aktywne zawsze przez 30 sekund. Potem wraca do poprzedniego trybu. Uwaga Namierzanie naleŝy wykonywać zawsze na wolnej przestrzeni a nie w budynkach, namiotach, jaskiniach lub innych obiektach. Uwaga: Pomiary kompasu naleŝy przeprowadzać z daleka od przedmiotów wytwarzających pole magnetyczne/ magnesów. Unikać duŝych obiektów magnetycznych, przewodów prądowych, głośników, silników elektrycznych itd. KALIBRACJA CZUJNIKA KOMPASU Przed pierwszym uruchomieniem kompasu zaleca się, aby czujnik kompasu został skalibrowany. Czujnik kompasu naleŝy skalibrować w następujący sposób: 1. Nacisnąć COMPASS, aby przejść do trybu kompasu. 2. Przytrzymać KOMPASS, aby wywołać tryb ustawień. 3. Nacisnąć ALT/+ lub BARO/-, aby przejść do trybu kalibracji.

6 4. Nacisnąć na TIME, aby rozpocząć kalibrację kompasu. 5. Obrócić zegar z odpowiednią prędkością w kierunku przeciwnym do ruchu wskazówek zegara. Jednocześnie będą się poruszać segmenty w zewnętrznym okręgu wskaźnika. Obracanie jest zakończone, gdy zostało wykonane 1 ¼ obrotu, i pojawi się następujące wskazanie Uwaga: Kompas naleŝy skalibrować: przed pierwszym uruchomieniem gdy baterie mają zostać wymienione w przypadku działań na świeŝym powietrzu. Za kaŝdym razem, gdy był on wystawiony na działanie silnego pola magnetycznego lub bardzo niskich temperatur lub gdy przypuszcza się, ze mógł znaleźć się w obrębie ich działania. Gdy zostanie stwierdzone, Ŝe kierunek wskazywania kompasu nie jest prawidłowy. KĄT DEKLINACJI Pod pojęciem deklinacji naleŝy rozumieć kat między kierunkiem północnym wskazywanym przez igłę kompasu (biegun magnetyczny) a rzeczywistym kierunkiem północnym (geograficznym). Kąt deklinacji moje przyjmować wartości z zakresu 0-30 stopni na północ (O) lub zachód (W), lub zostać odczytany z mapy lub w Internecie. Poprzez ustawienie kąta deklinacji na kompasie wyrównywana jest odchyłka miedzy północnym kierunkiem geograficznym a magnetycznym. Zwiększa to dokładność pomiaru w przypadku kompasu.

7 Aby ustawić kąt deklinacji: 1. Nacisnąć COMPASS, aby przejść do trybu kompasu. 2. Przytrzymać COMPASS, aby wywołać ustawienia. 3. Nacisnąć ALT/+ lub BARO/- aby przejść do trybu deklinacji. 4. Nacisnąć na TIME, aby potwierdzić ustawienie i przejść do kolejnej opcji. 5. Nacisnąć na ALT/+ lub BAR0/-, aby zmienić ustawienie. Opcje ustawień są następujące: ON/OFF; WEST/OST (jedynie, gdy wybrano ON), stopień kata deklinacji 6. Aby potwierdzić ustawienie, nacisnąć TIME. Wskazówka: Nacisnąć dowolny punkt czasowy na COMPASS, aby szybko wyjść z tego trybu. KALIBRACJA BIEGUNA PÓŁNOCNEGO Jeśli kąt deklinacji nie jest znany, moŝna uŝyć kalibracji bieguna północnego, aby wyrównać odchylenia między magnetycznym a geograficznym kierunkiem północnym. Trzeba wówczas znać kierunek geograficznego bieguna północnego (moŝna go określić z map najbliŝszego otoczenia). Dzięki ustawieniu kalibracji bieguna północnego pomiar kompasu będzie bardziej precyzyjny. Aby dokonać kalibracji bieguna północnego: 1. Przytrzymać wciśnięty COMPASS, aby wywołać tryb ustawień. 2. Nacisnąć na ALT/+ lub BARo/-, aby przejść do trybu bieguna północnego. 3. Nacisnąć na TIME, aby potwierdzić ustawienia i przejść do kolejnych opcji. 4. Nacisnąć na Alt / + lub BARO / -, aby zmienić ustawienie. Opcje ustawień są następujące: ON / OFF, kierunek północny 5. Aby potwierdzić ustawienie nacisnąć TIME. Uwaga: Gdy funkcja kąta deklinacji jest włączona, funkcja kalibracji dla bieguna północnego zostanie automatycznie wyłączona i na odwrót. Wskazówka: Nacisnąć dowolny punkt czasowy na COMPASS, aby szybko wyjść z tego trybu. DANE TECHNICZNE Rzeczywisty czas zegarowy: 12-/24- godzinny tryb wskazywania godzina/ minuta/sekunda Zakres pomiaru termometru: -10 C do 60 C (14 F do 140 F) Rozdzielczość: 0,1 C / 0,2 F Zasilanie: 2 baterie litowe CR2032 Temperatura pracy: -5 C do 50 C (23 F do 122 F)

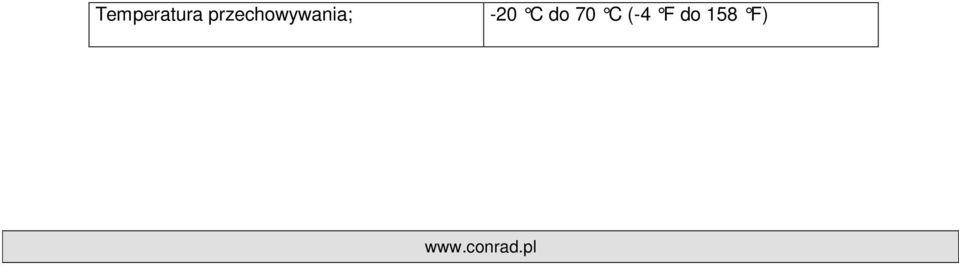

8 Temperatura przechowywania; -20 C do 70 C (-4 F do 158 F)
