2 2 NIEZWYKLE WYDAJNE BIUROWE OPRAWY OŚWIETLENIOWE DO MONTAŻU W SUFICIE PODWIESZANYM WYKORZYSTUJĄCE TECHNOLOGIE REMOTE PHOSPHOR, PRZEZNACZONYCH DO MIEJSC Z DUŻĄ ILOŚCIĄ MONITORÓW.

3 3

4 ELIMINACJA OLŚNIENIA Przekrój komory świetnej Diody LED stanowią bardzo intensywne źródło światła z uwagi na wysoki poziom światła wytwarzany przez małą powierzchnię uminoforu (na ogół tyko 2mm2). Wysoka intensywność może sprawić, że patrzenie na nie jest mało komfortowe. XL-20 wykorzystuje technoogię LED z oddzienym uminoforem. W każdej z dwudziestu komór świetnych spoczywają niebieskie diody LED. Światło wszystkich diody jest skierowane na osobną tarczę uminoforu w komorze świetnej. Tarcza fosforowa umieszczona przed niebieskimi diodami LED tworzy 850 mm2 powierzchnię emitującą bardzo wydajne białe światło, bez nieprzyjemnych ośepień. System oddzienego uminoforu XL-20 oferuje większą wydajność i trwałość niż użycie równoważnego źródła światła białego LED z soczewką i systemem optycznym eiminującym ośnienia. 4

5 WSZYSTKIE DIODY LED SĄ WYPOSAŻONE W ZABEZPIECZENIE, AWARIA JEDNEGO LED NIE WPŁYWA NA PRACĘ POZOSTAŁYCH WSZYSTKIE DIODY LED SĄ WYMIENIALNE NIEZWYKLE DŁUGA ŻWYOTNOŚĆ Oddzieny uminofor zapewnia współczynnik oddawania barw na poziomie powyżej Ra80 przy żywotności diod LED rzędu godzin (L70 / B10). Przeotki w płytkach drukowanych LED przewodzą ciepło wytwarzane przez diody do obudowy oprawy w ceu jego rozproszenia i zapewnienia optymanego chłodzenie. Tyna część oprawy oświeteniowej jest chłodniejsza w dotyku w porównaniu ze swoim fuorescencyjnym odpowiednikiem. Żauzjowa konstrukcja z satynowymi niebrudzącymi się półprzezroczystymi skrzydełkami ogranicza strumień świetny powyżej 65 stopni, przez co uzyskuje się doskonałe światło biurowe do stosowania w miejscach korzystających z monitorów ekranowych VDT - LG7:2005 (<1500 cd/m² przy 65 ). 5

6 TYPOWE ZASTOSOWANIE Z WYKORZYSTANIEM OŚWIETLENIA AWARYJNEGO Obszar pokoju Korytarz Konwencjonane oświetenie awaryjne - świetówkowe 14W- 4 wymagane oprawy XL-20 awaryjne Scanight AT LED - 2 wymagane oprawy Konwencjonane oświetenie awaryjne - świetówkowe 14W- 12 wymaganych opraw XL-20 awaryjne Scanight AT LED - 6 wymaganych opraw 6

7 OSZCZĘDNOŚCI ENERGII Dostępne są trzy opcje mocy - 20W, 29Wi 40W oferujące niskie zużycie energii. Wersje Smart zapewniają skuteczną metodę kontroi oświetenia i większą wydajność energetyczną. Typowa instaacja biurowa 3000 godzin w roku Iość opraw Pobór prądu na oprawę Pobór prądu 4 x 14W XL-20 29W HF bez przyciemniania ,860W 960W kwh na rok 5,580 2,880 48% mniej energii Wersja Awaryjna (powierzchniowa) Wersja Awaryjna (krytarzowa) Roczna prdukcja CO2 2,957kg 1,526kg 48% mniej CO 2 Wersje awaryjne wykorzystują sprawdzone oprawy oświeteniowe typu downight Scanight AT LED zamontowane w środkowym perforowanym paneu serwisowym XL-20 Zaawansowana technoogia soczewek, zapaana wyłącznie w nagłych wypadkach, przekazuje światło pod większymi kątami niż oprawy tradycyjne, przez co możiwy jest większy rozstaw i mniejsza iość awaryjnych opraw oświeteniowych. Redukuje to koszty inwestycji, konserwacji i zużycia prądu. 7

8 SZYBKA INSTALACJA Przedni pane dostępowy na zawiasie z wotem do ceów konserwacyjnych ub poprowadzenia przewodów sieciowych. Możiwość zamocowania uchwytów montażowych bez otwierania oprawy świetnej. Reguacja uchwytów może odbywać się od spodu za pomocą śrubokręta. 8

9

10 INFORMACJE TECHNICZNE PRZEWODNIK Z RÓZNYMI PARAMETRAMI WYMIARY (mm) CHARAKTERYSTYKA LED Typowe natężenie oświetenia obszaru roboczego z wybranymi współczynnikami odbicia70/50/20 i 80/60/30 oraz wysokością sufitu 2,65 metra. 0,85 maintenance factor OPEN PLAN LAMP OBSZAR metry średnia ux da 70/50/20 Średnia ux da 80/60/ x W LED 3.0 x x x W LED 3.0 x x x W LED 3.0 x x opcjonanie 6-żyłowa wtyczka do połączenia między oprawami (wersja Smart) śred. otwór zasiający (tyko wersja standard) Ra K L70/B10 P/U % R/Rx PF LL/CW K P >85 R > P - zabezpieczony obwód LED (awaria jednego LED nie wpływa na pracę pozostałych ) R - wymienne moduły LED AKCESORIA OPIS Opcjonanie zestaw uchwytów montażowych s Nr. kat XL s 4 uchwyty montażowe - nie wymagany w przypadku opraw kładzionych na złącze T 600 x 600 LED oprawa z korpusem ze stai maowanej proszkowo poiestrem, LG7: 2005 (<1500cd / 65º) optyka używająca komory świetne ze technoogia oddaonego uminoforu. Żywotność godzin pracy, CRI 80+ i ochrony awarii LED. Urządzenia zasiające i obwody LED w pełni wymieniane. Wersja z oświeteniem awaryjnym z wysokiej mocy diodą LED. Wyprodukowano w Wiekiej Brytanii. PARAMETRY FOTOMETRYCZNE KONFIGURACJE MONTAŻOWE LED TRANSVERSE AXIAL Odkryte profie T (15mm or 24mm) Sufity ze profiem T sprężynowym Montaż kładziony na profie T (15mm or 24mm) Sufit z płyt gipsowych Zasięg uchwytów montażowych x 25 wypełnienie CANDELAS PER 1000 LUMENS Luminaire Lumen Output 20W m 29W m 40W m 600 CRS. 600 CRS. 600 CRS. 600 CRS CRS. 10

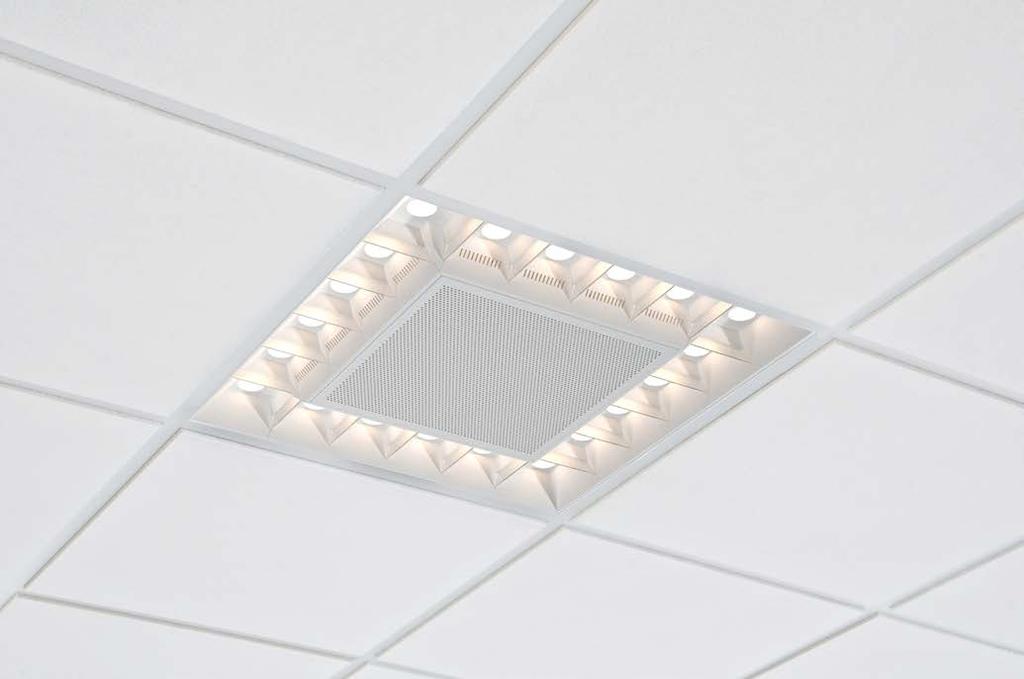

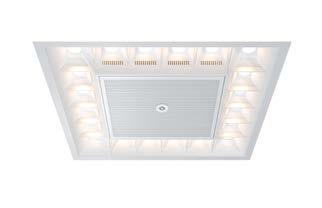

11 CECHY ASORTYMENT Staowa obudowa całkowicie wykończona poiestrem w koorze białej satyny (RAL 9016) Niewieka głębokość obudowy 20 formowanych wtryskowo komór z niebieskimi diodami LED z uminoforem Niesamowicie wydajny system optyczny do 127 umenów/w Łagodna redukcja światła powyżej 65 o. LG7:2005 (<1500cd/m 65 o ) Najwyższej jakości technoogia LED Wersja awaryjna wykorzystujaca technoogię Scanight AT LED Temperatura barwowa 4000K STANDARDOWY ASORTYMENT ROZMIAR (mm) LED Nr. kat kg TYP OBWODU SMART 20W XL 15569D x W XL 15390D W XL 15391D 4.9 STANDARD 20W XL L/A 600 x W XL L/A 40W XL L/A ASORTYMENT WERSJI AWARYJNYCH AREA CORRIDOR ROZMIAR (mm) LED VERSION VERSION kg TYP OBWODU SMART STANDARD 20W XL 15572D XL 15573D x W XL 15396D XL 15398D W XL 15397D XL 15399D W XL XL L/A 600 x W XL XL L/A 40W XL XL L/A IP40 TP(a) LED PATENT APPLIED FOR Wersja SMART TYP OBWODU- po numerze kataogowym naeży dodać: L - bez ściemniania (LED) / A - ściemniane (DALI) np. XL 15568L itp. Wersje Smart po numerze kataogowym naeży dodoać D WERSJE AWARYJNE- przed numerem kataogowym naeży dodać: EXL - Awaryjne / TXL - z AutoTest / DXL - z Scanight AT np. EXL 15568L itp. 11
