1 INSTRUKCJA OBSŁUGI Regulator Korekcji Współczynnika Mocy BLR-CX od 6 do 14 stopni

2 Historia dokumentu Data Nazwisko Zmiany Komentarz Le 01 wydanie pierwsze Le 02 dodane przykłady, zmiany oprogramowania ver Le 03 dodane funkcje oprogramowania ver Le 04 dodane funkcje oprogramowania ver

3 SPIS TREŚCI: 3 1. Instalacja i podłączenie 1.1. Schemat 1.2. Dane przyłączeniowe 2. Przekazanie do eksploatacji 3. Wyświetlacz 4. Działanie 4.1. Przyciski 4.2. Wprowadzanie wartości numerycznych 5. Menu BLR-CX 5.1. Menu pomiarowe 5.2. Info (kroki w bazie danych) 5.3. Tryb ręczny (ręczne przełączenie stopni) 5.4. Ustawienia (menu szybkiego startu) 6. Menu zaawansowane BLR-CX menu szybkiego startu ustawienia pomiarowe ustawienia i kontrola systemu ustawienia w krokach w bazie danych ustawienia alarmów kasowanie menu 7. Dane techniczne 8. Usuwanie problemów 9. Zastosowania 9.1. Kontrola wentylatora 9.2. Włączanie COS ϕ 2 przez wejścia cyfrowe 9.3. Problemy z rozpoznaniem stopni 9.4. Kompensacja transformatora 9.5. Blokowanie uszkodzonych stopni za pomocą dodatkowych czynności 10. Ustawienia klienta 11. Dodatki Ustawienia kąta fazowego Połączenia dla pomiarów mieszanych

4 UWAGA! Instalacja BLR-CX może zostać przeprowadzona wyłącznie przez wykwalifikowanych pracowników, ponieważ dostępne zaciski mogą spowodować porażenie prądem. Należy przestrzegać odpowiednich przepisów bezpieczeństwa obowiązujących w Polsce. Sprzęt z uszkodzoną obudową lub zaciskami nie może być używany i musi zostać natychmiast odłączony od zasilania. 1. INSTALACJA I PODŁĄCZENIE Sprawdzić, czy napięcie sieciowe międzyfazowe nie przekracza 550V i prąd wtórny przekładnika prądowego (CT) X / 5A są przeznaczone do tego typu przekaźnika! Odłączyć panel od napięcia sieci i upewnić się, że napięcie jest wyłączone Upewnić się, że przekładnik prądowy (CT) jest zwarty lub nie pracuje. Obwód otwarty przekładnika prądowego (CT) wytwarza wysokie napięcie, które zagraża ludziom i sprzętowi. Może również uszkodzić przekładnik prądowy (CT) i wpływać na dokładność. Odłączyć i usunąć poprzedni przekaźnik PFC. Zamontować BLR-CX w panelu kontrolnym za pomocą dwóch uchwytów mocujących. (wycięcie 138x138mm) Podłączyć przewód ochronny uziemiający do PE na metalowej obudowie BLR-CX. Podłączyć BLR-CX zgodnie ze schematem połączeń. (CT/P1 w kierunku zasilania, CT/P2 w kierunku obciążenia!) Usunąć zwarcie z przekładnika prądowego (CT) Podłączyć napięcie sieciowe do panelu. Jeżeli do przekaźnika zostało prawidłowo podłączone napięcie sieci oraz wyjście przekładnika prądowego (CT) zgodne z wartością znamionową i ustawieniami BLR-CX, LCD pokaże AUTO i funkcja sterowania uruchomi się automatycznie! 4

5 1.1. SCHEMAT BLR-CX-R 5 BLR-CX-T

6 1.2. DANE PRZYŁĄCZENIOWE Napięcie zasilania Pomiar prądu Wyjścia regulacyjne Wyjścia statyczne Styk alarmowy Pomiar kombinowany i zasilanie Zakres V. Terminale UM1 / UM2 Za pomocą VT można ustawić stosunek. Zakres Pomiar prądu Zakres 15mA 6A, Rodzaje przekładnika prądowego x/1a lub x/5a. Terminale K (S1) / L (S2) Współczynnik CT wynosi (Urządzenia z oprogramowaniem przed 1.04 mają zakres regulacji ) Zespół z 4, 6, 8, 10, 12, 14 wyjściami regulacyjnymi. Wyjścia regulacyjne bezpotencjałowe ze wspólnym zaciskiem. Terminale A max. wydajność przerywania 5A/250VAC Zespół z 6 lub 12 wyjściami statycznymi. otwarty kolektor, wydajność przerywania: 8 48V DC / 100mA Otwiera się w przypadku awarii sygnalizacji i sieci (może być zmieniany przez oprogramowanie). Terminale M / MS max. wydajność przerywania 5A/250VAC 6 Oddzielne sterowanie wentylatorów (BLR-CX-T) Zamyka terminale L / LF po przekroczeniu limitu temperatury 1 max. prąd i napięcie: 5A/250VAC Czujnik temperatury / wejście cyfrowe Pomiar temperatury lub Wejście Cyfrowe do przełącznika COS. Terminale T1 / T2 Ustawianie jest wyjaśnione w menu Alarm.

7 2. PRZEKAZANIE DO EKSPLOATACJI BLR-CX posiada ustawienia fabryczne, które pozwalają na pracę w sieci 400V bez specjalnego ustawiania pod warunkiem, że połączenie jest prawidłowe. Po przyłożeniu napięcia wyświetlacz pokazuje zmierzony cos ϕ i wyświetla Auto. Zmierzony cos ϕ powinien być indukcyjny (wyświetlany przez małe i za pierwszą linią). Po przyłożeniu napięcia do BLR-CX startuje czas blokowania rozładowania kondensatorów (ustawienie fabryczne 75 sec.). Po czasie blokowania startuje regulacja. Rozmiary stopni zostają wykryte automatycznie. Wyjścia sterujące, które nie są używane, zostają dostosowane do stanu Fix-Off po trzech nieudanych cyklach załączania. Te wyjścia są zablokowane dla kontroli. Aby wyświetlić wartości, które są zależne od prądu, konieczne jest dostosowanie współczynnika przekładnika prądowego (CT). To ustawienie nie jest konieczne do kontroli. FAQ podczas przekazania do eksploatacji: 1) Brak wskazania AUTO -> przekaźnik nie przełącza Przyczyna: Przekaźnik jest ustawiony na tryb ręczny W menu SETUP/100 wybór dla PFC jest na OFF lub HOLD, temperatura jest zbyt wysoka, prąd < 15mA, napięcie lub THD U jest poza granicami tolerancji. 2) Wskazanie U ALARM -> napięcie wyjściowe poza tolerancją Sprawdź ustawienia napięcia nominalnego (SETUP/Un) i napięcia transformatora (SETUP/Pt) 7 3) Wskazanie I Lo ALARM -> CT prąd < 15mA Przyczyna: Błąd połączenia CT; połączenie na krótko CT nie jest usunięte, stopień CT jest zbyt wysoki w porównaniu do rzeczywistego prądu; brak prądu 4) Wskazanie EXPORT -> kw export Jeśli nie ma rzeczywistego eksportu kw, napięcie i prąd zasilania BLR-CX muszą być sprawdzone! Zobacz Złe połączenia / AI 5) Wskazanie Błędny Cos j -> błędne podłączenie Należy sprawdzić napięcie i prąd zasilania BLR-CX! Zobacz Złe połączenia / AI 6) Włącznik stopniowy włączyć a następnie szybko wyłączyć Zobacz Wykrywanie rozmiarów stopni / Uszkodzone Kondensatory 7) Częste przełączanie stopni Rozmiar kondensatorów nie został całkowicie wykryty

8 3. WYŚWIETLACZ Po prawej stronie wyświetlacza jest widoczne aktualnie wybrane menu główne. INFO: dane kondensatora AUTO: automatyczne sterowanie MANUAL: tryb ręczny SETUP: menu ustawień Na górnym poziomie menu w pierwszej linii jest pokazany cos. i osobno od c wskazuje wzrost lub spadek cos. W podmenu są wyświetlane kody podmenu lub skróty dla mierzonych wartości. Druga linia przedstawia pomiar i zestaw wartości z odpowiednimi jednostkami. Również zostały pokazane kody alarmowe i zdarzenia alarmowe. Wszystkie kody alarmowe są pokazane i opisane w tabeli na następnej stronie. Stopnie, które zostały wykryte jako uszkodzone (trzy cykle przełączania bez powodzenia) migają. 8 NT: EXPORT: ALARM: cos 2 aktywne eksport energii czynnej miga w przypadku alarmu

9 W przypadku alarmu zaczyna migać na przemian na BLR-CX z "ALARM" kod błędu na wyświetlaczu. Poniższa tabela zawiera przegląd wszystkich możliwych kodów błędów. Aby zresetować alarm oczekujący należy przytrzymać przycisk (esc) wciśnięty przez 5 sekund. Mierzone napięcie jest poza tolerancją nastawioną Prąd jest mniejszy niż 15mA (sprawdzić mostek zwarciowy K i L oraz całą ścieżkę prądową mierzony Prąd jest za wysoki Regulator nie może osiągnąć docelowego COS Ustalony limit dla napięcia THD jest przekroczony Jeden lub więcej stopni są zatrzymane. Wadliwy stopień mruga wraz z komunikatem alarmowym 9 Jeden lub więcej stopni spadło poniżej 70% początkowej mocy. Numer stopnia i kod błędu migają naprzemiennie. W przypadku urządzeń z oprogramowaniem w wersji sprzed 1.04 alarm pojawia się przy 50% początkowej mocy. Druga granica temperatury jest przekroczona. Etap został wyłączony pozytywnie Nastawa limitu godzin pracy została przekroczona Nastawa limitu max. dopuszczalnych cykli pracy, na jednym lub kilku etapach, została przekroczona Anulowanie auto-inicjalizacji

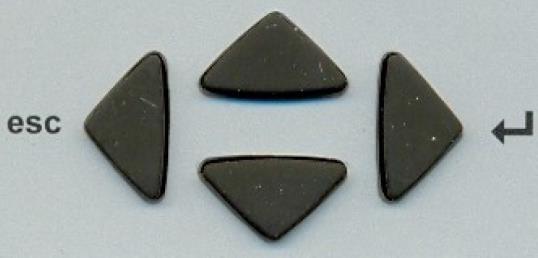

10 4. DZIAŁANIE 4.1. PRZYCISKI Zwiększenie wartości, wybrać pozycje menu Wyjście z menu, przesunąć kursor w lewo, naciskać 3 sekundy aby usunąć alarmy Wejście do menu przesuń kursor w prawo, potwierdzenie ustawień Zmniejszenie wartości, wybrać pozycje menu 4.2. WPROWADZANIE WARTOŚCI NUMERYCZNYCH Za każdym zgłoszeniem BLR-CX dotyczące wprowadzenia wartości, procedura jest taka sama: Ustawione wartości są wyświetlane jako pierwsza (najwyższa) cyfra migająca. Cyfra ta może teraz być zmieniona za pomocą klawiszy i. Za pomocą przycisku można przejść do kolejnej mniejszej cyfry. Po zmianie, następna cyfra będzie migać i może zostać zmieniona, jak poprzednia. Przy ostatniej cyfrze naciśnij klawisz. Ta pozycja pozwala na ustawienie mnożników M (Mega) lub k (kilo). Do zapamiętania wartości, naciśnij przycisk a nowa wartość zostanie zapisana i stosowana. 10 W przypadku, gdy ustawiona wartość nie może być zapamiętana a jest pokazana inna wartość po potwierdzeniu przyciskiem, to jest możliwe, że wartość jest poza zakresem dopuszczalnym. Aby uzyskać więcej informacji na temat możliwych zakresów, należy sprawdzić tabelę na ostatniej stronie. W każdej chwili można wrócić do menu bez zmiany wartości naciskając przycisk przypadku wartość zmodyfikowana nie zostanie zastosowana!. W tym

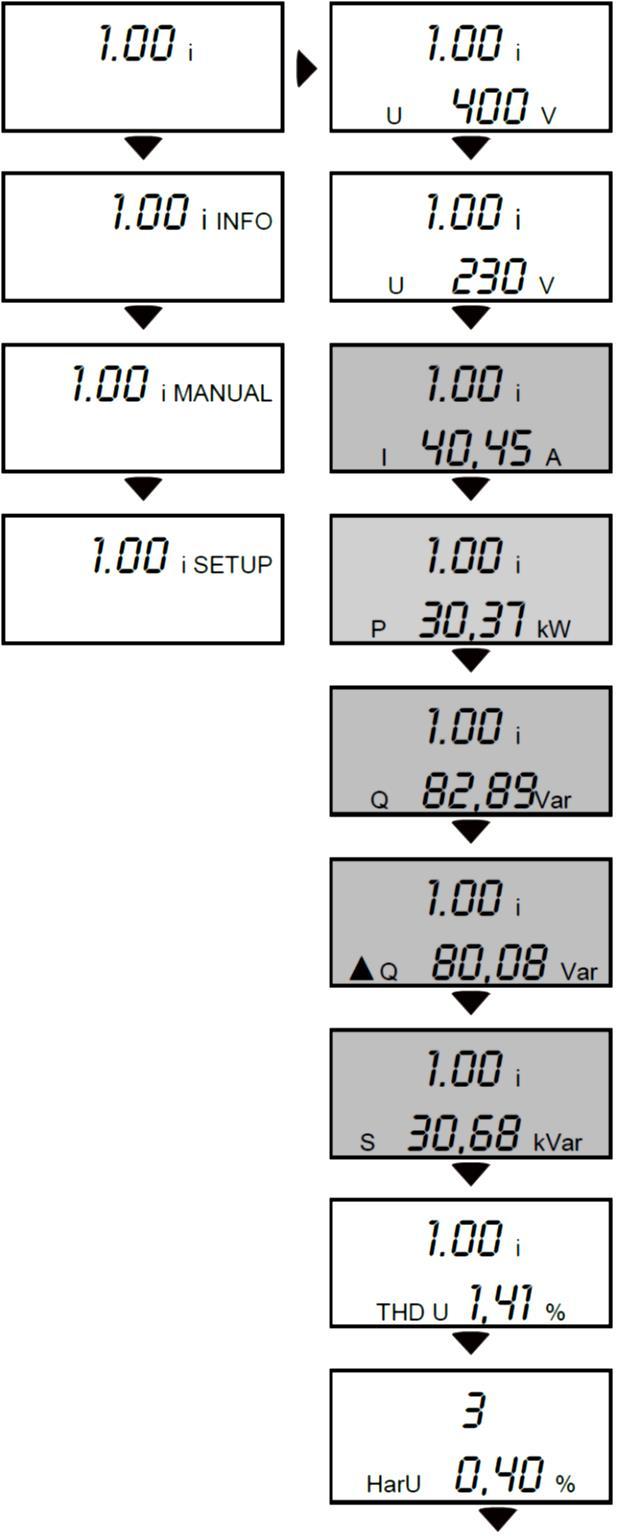

11 5. MENU BLR-CX 5.1. MENU POMIAROWE Wszystkie szare pola są ukryte w ustawieniach fabrycznych i pojawiają się tylko, jeśli stosunek przekładnika prądowego jest ustawiony w menu "SETUP". W przypadku urządzeń z oprogramowaniem w wersji sprzed 1.04 kompletne menu pomiarowe jest ukryte i musi być aktywowane przez ustawienie współczynnika przekładnika prądowego - CT. Napięcie L-L Pf trzycyfrowy Napięcie L-N Współczynnik mocy P/S Prąd w fazie mierzonej Średni współczynnik mocy 11 Moc czynna 3-fazowa Częstotliwość Moc bierna 3-fazowa Temperatura Odchylenie kontrolne w kvar Najwyższa temperatura zmierzona Moc pozorna 3- fazowa Licznik godzin pracy Harmoniczne zniekształcenie U total Parzysta pojedyncza harmoniczna 3-19

12 5.2. INFO ( kroki w bazie danych ) W menu "INFO" dla każdego podłączonego stopnia liczba cykli przełączania, wielkość stopnia prądu w stosunku do początkowej wielkości stopnia jest zapamiętana. Na podstawie tych danych można wyciągnąć wnioski o stanie miejsca oraz pojedynczego stopnia. Rozmiary stopni są przedstawione w kvar tylko gdy współczynnik przekładnika prądowego - CT jest w menu "Setup". Wybierz Potwierdź Widok wartości Wyświetlanie wielkości stopnia tylko, gdy współczynnik CT jest ustawiony, inaczej --- Aktualna wielkość stopnia w % do początkowej wielkości stopnia Cykle włączania 12 Stopień jest OK Stopień jest stale wyłączony Stopień jest stale włączony Wyjście do sterowania wentylatorem Stopień wadliwy Wyświetlanie rozmiaru stopnia, gdy współczynnik CT jest ustawiony, inaczej --- Stopień jest OK Stopień jest stale wyłączony Stopień jest stale włączony Wyjście do sterowania wentylatorem Stopień wadliwy

13 5.3. TRYB RĘCZNY (RĘCZNE PRZEŁĄCZANIE STOPNI) W celu przejścia do trybu ręcznego, należy wybrać opcję "Manual" w menu głównym i nacisnąć przez 3 sekundy. Wejście do podmenu aktywuje tryb ręczny dla regulatora. Powoduje to zatrzymanie automatycznej regulacji i możliwość wyjścia ręcznego. Za pomocą strzałek można wybrać odpowiedni. Zmiana stanu przełączania jest możliwa przez naciśnięcie przycisku.! Przełączanie ręczne jest możliwe tylko wtedy, gdy napięcie jest w dozwolonym zakresie. W przeciwnym razie ochrona napięciowe zablokuje jej działanie. Po wyłączeniu aktywnego stopień czas rozładowania jest aktywne. Dopiero po upływie tego czasu stopień można włączyć ręcznie. 13 Wybierz Włączanie/wyłączanie przez Przy każdym włączeniu pokazuje się bieżące Pf

14 5.4. SETUP (MENU SZYBKIEGO STARTU) Do rozpoczęcia kontroli nominalne napięcie musi być prawidłowe. Wszystkie inne ustawienia służą do optymalnego dopasowania do warunków w systemie i danych systemu wyświetlania. Aby zmienić ustawienia, należy wejść w ustawienia, naciskając przycisk strzałkę. Zmiana wartości przez i potwierdzenie. Po uruchomieniu auto-inicjalizacji BLR- CX sprawdza połączenie pomiaru oraz wyjść. Regulacja rozpoczyna się automatycznie. Un = napięcie znamionowe Ustawianie napięcia nominalnego. Od tej wartości górna i dolna granica napięcia jest monitorowana Stosunek prądu wejściowego transformatora np. 250/5 = 50 Stosunek napięcia wejściowego gdy nie jest używany VT wynosi 1 "Yes" Sterownik wykonuje auto-inicjalizację ponownie 14 "ON" automatyczna kontrola "OFF" kontrola wył "HOLD" kontrola zamrożona Docelowy COS poza kontrolą Przerwa między przełączaniem stopni Możliwe typy wyjścia: Stopień jest OK Stopień jest stale wyłączony Stopień jest stale włączony Wyjście do sterowania wentylatorem Obowiązuje od wersji 1.06.

15 6. MENU ZAAWANSOWANE BLR-CX W celu wejścia do menu zaawansowanego BLR-CX, wybrać SETUP i wybrać. Nacisnąć lub i wpisać wymagany PIN (242) oraz potwierdzić. Podmenu można wybrać przez. Menu zaawansowane BLR-CX jest podzielone na sześć grup, w których elementy menu są logicznie pogrupowane. ISTNIEJĄ NASTĘPUJĄCE GRUPY: 15 Menu szybkiego startu Zawiera wszystkie ważne elementy. Ustawienia pomiarowe Zawiera ustawienia dostosowania pomiarów BLR-CX do otaczających warunków pracy sieci. Setup Control System Pozycje w menu "control system" umożliwiają optymalizację kontroli lub dostosowanie do specyficznych wymagań miejsca. Setup Step Database W danych stopniu, wszystkie ustawienia i dane są łączone, które są konieczne do dostosowania stopni. Setup Alarm Menu alarmowe BLR-CX. Tutaj wszystkie alarmy i funkcje monitorowania mogą zostać aktywowane i skonfigurowane ograniczenia. Menu Reset Pozwala zresetować wszystkie ustawienia wprowadzone przez administratora oraz dane przechowywane. Zawiera również wersję oprogramowania urządzenia (wyświetlany od 1.04) oraz możliwość zmiany hasła do menu ustawień.

16 MENU SZYBKIEGO STARTU Zawiera wszystkie ważne elementy: Quick start menu MENU FUNKCJA ZAKRES NAPIĘCIE NOMINALNE = FAZA FAZA Funkcja ustawienia napięcia nominalnego służy do definiowania nominalnego napięcia systemu. Poziomy progowe są oparte na tej definicji, jak również na współczynnikach kondensatora w danych stopnia, które są wykorzystywane do kontroli i monitorowania. Kondensatory przechowywane w bazie danych są przystosowane do napięcia nominalnego. WSPÓŁCZYNNIK CT WSPÓŁCZYNNIK CT FACTOR jest to stosunek transformatora prądu. (np. 1000/5 = stosunek 200). Na urządzeniach z oprogramowaniem w wersji 1.04 zakres regulacji wynosi WSPÓŁCZYNNIK VT WSPÓŁCZYNNIK VT jest to stosunek transformatora napięcia. Jeśli regulator jest podłączony bezpośrednio do napięcia pomiarowego bez VT wartość stosowana wynosi 1. START AUTO-INICJOWANIA "YES" uruchamia automatyczne inicjowanie 16 Automatyczne inicjalizacja przełącza wszystkie wyjścia. Podczas tego testu można uzyskać informacje, które wyjścia pracują i można skorygować połączenie kanałów pomiarowych dla napięcia i prądu przez wewnętrzne ustawienia. Automatyczna inicjalizacja może zostać uruchomiona tylko wtedy, gdy napięcie i prąd są w normie. Stopnie typu "FON" lub "AL" nie są brane pod uwagę w razie ponownej automatycznej inicjalizacji. AUTOMATYCZNA INICJALIZACJA pracuje, gdy kondensatory są stosowane do kompensacji. Jeśli BLR-CX musi przełączyć reaktory do kompensacji obciążenia pojemnościowego, to funkcja powoduje awarie. AI działa przy stabilnych warunkach obciążenia! Na urządzeniach z oprogramowaniem przed 1.04, etapy, które są ustawione na "FOFF" nie są powtarzane.

17 KONTROLA START / STOP / HOLD PF Zatrzymanie automatycznego sterowania. Następujące opcje są dostępne: On: Sterowanie w trybie automatycznym Off: Wyłączenie sterowania I wyłączenie aktywnych stopni Hold: Wyłączenie sterowania I wyłączenie aktywnych stopni pozostaje włączone. Jeśli "OFF" lub "HOLD" są wybrane, to pojawi się na wyświetlaczu "PFC" na przemian "OFF" lub "HOLD". Aby rozpocząć kontrolę należy wybrać "ON". COS 1 To jest ustawienie dla docelowego COS 1. Wartość jest ważna podczas normalnej pracy. 17 INTERWAŁ PRZEŁĄCZANIA Interwał przełącznika to opóźnienie czasowe między stopniami przełączania w regulacji. Interwał przełącznika ma dwie różne funkcje: 1.Ochrona styczników przez zmniejszanie liczby cykli łączeniowych. 2.Budowa średniej mocy biernej w czasie interwału przełączania. TYPY OF WYJŚĆ Z wyjątkiem stopnia flty można wybrać następujące stopnie: Auto = Stopień jest używany do normalnego algorytmu regulacji. Alarm = Jeśli ustawione ograniczenie temperatury 1 z o s t a ł o przekroczone, to ten stopień jest traktowany jako wyjście wentylatora. Fon = Stopień jest włączony na stałe (Stopień jest nadal monitorowany i rozłączany w sytuacjach krytycznych). Foff = Stopień jest trwale wyłączony. Nie używane stopnie powinny być dostosowane do tego rodzaju, aby uniknąć zbędnego alarmu. Flty = Stopień był włączony trzy razy bez powodzenia i nie jest już wykorzystywany do automatycznego sterowania. Stopnie zapisane jako flty można ustawić jako żądany typ stopnia w tym menu.

18 USTAWIENIA POMIAROWE Zawiera ustawienia do dostosowania pomiaru BLR-CX do otaczających warunków pracy sieci. Ustawienia pomiarowe MENU FUNKCJA ZAKRES NAPIĘCIE NOMINALNE = FAZA - FAZA Funkcja ustawienia napięcia nominalnego służy do definiowania nominalnego napięcia systemu. Poziomy progowe są oparte na tej definicji, jak również na współczynnikach kondensatora w danych stopniu, które są wykorzystywane do kontroli i monitorowania. Kondensatory przechowywane w bazie danych są przystosowane do napięcia nominalnego. WSPÓŁCZYNNIK CT WSPÓŁCZYNNIK CT FATOR jest to stosunek transformatora prądu (np. 1000/5 = stosunek 200). Na urządzeniach z oprogramowaniem w wersji 1.04 zakres regulacji wynosi WSPÓŁCZYNNIK VT WSPÓŁCZYNNIK VT jest to stosunek transformatora napięcia. Jeśli regulator jest podłączony bezpośrednio do napięcia pomiarowego bez VT wartość stosowana wynosi 1. TOLERANCJA VT Ustawienie tej wartości jest w procentach nominalnego napięcia. Za pomocą wartości zadanej, górna i dolna granica dopuszczalnego napięcia są obliczane. np. 10% dla 400V nominalnego napięcia wynosi od 360V do 440V. 18 POMIAR POŁĄCZENIA "YES" pomiar napięcia L-L "NO" pomiar napięcia L-N POMIAR POŁĄCZENIA ustawienie, jeśli pomiar napięcia pomiędzy dwiema fazami lub pomiędzy fazą a masą. Normalnie jest wykrywane podczas każdego startu BLR-CM. Odbywa się to przez porównanie nastawy NOMINALNEGO NAPIĘCIA i zmierzonego. Nie można tego zmienić ręcznie. Jeżeli mierzone napięcie jest poza tolerancją, to pomiar można wyregulować ręcznie.

19 KOMPENSACJA FAZY Kompensacja fazy pozwala użytkownikowi na połączenie kanałów pomiaru prądu i napięcia w dowolny sposób. Kąt kompensacji odpowiada kątowi fazy między podłączonym prądem czynnym a napięciem. To ustawienie musi być wykonane poprawne, ponieważ w przeciwnym razie nie jest możliwa prawidłowa regulacja! Jeśli transformator jest podłączony odwrotnie, to należy uwzględnić kompensację fazy 180. Jeżeli auto-inicjalizacja nie powiodła się z powodu niekorzystnych warunków sieci, to można ustawić ręcznie kąt korekcji lub skorygować. Tabela 11.1 zawiera przegląd opcji połączeń z odpowiednimi kątami fazowymi. START AUTO-INITIALIZING "YES" uruchamia automatyczne inicjowanie Automatyczne inicjalizacja przełącza wszystkie wyjścia. Podczas tego testu można uzyskać informacje, które wyjścia pracują i można skorygować połączenie kanałów pomiarowych dla napięcia i prądu przez wewnętrzne ustawienia. Automatyczna inicjalizacja może zostać uruchomiona tylko wtedy, gdy napięcie i prąd są w normie. 19 AUTOMATYCZNA INICJALIZACJA pracuje, gdy kondensatory są stosowane do kompensacji. Jeśli BLR-CX musi przełączyć reaktory do kompensacji obciążenia pojemnościowego, to funkcja powoduje awarie. AI działa przy stabilnych warunkach obciążenia! Stopnie typu "FON" lub "AL" nie są brane pod uwagę w razie ponownej automatycznej inicjalizacji. Na urządzeniach z oprogramowaniem przed 1.04, etapy, które są ustawione na "FOFF" nie są powtarzane. AUTO-INICJALIZACJA PRZEZ RESTART REGULATORA YES = po uruchomieniu BLR-CX rozpoczyna się odliczanie czasu. Podczas odliczania można uruchomić automatyczne inicjowanie przez naciśnięcie ( ). "NO" odliczanie nie jest pokazane. Aby uruchomić AI, należy wybrać Quickstart SETUP.

20 CZĘSTOTLIWOŚĆ SYNCHRONIZACJI Dla wysokiej dokładności pomiaru, częstotliwość próbkowania musi być zsynchronizowana z częstotliwością sieci. Z powodu komutacji zasilania możliwe jest, że automatyczna synchronizacja nie będzie działać pewnie. To tworzy błędy w pomiarach. Aby uniknąć tych problemów, należy wykonać poniższe ustawienia: Automatyczna synchronizacja: Dla najlepszych wyników pomiarów, gdy napięcie zasilania jest bez komutacji. FIX-50HZ: Dla pewnej pracy przy 50Hz. FIX-60HZ: Dla pewnej pracy przy 60Hz. OFFSET TEMPERATURY (od wersji oprogramowania 1.04) Offset temperatury umożliwia korekcję odczytania temperatury w zakresie od -10 C do +10 C USTAWIENIA I KONTROLA SYSTEMU Pozycje w menu "sterowania" umożliwiają optymalizację kontroli lub dostosowanie do specyficznych wymagań miejsca. Setup Control System MENU FUNKCJA ZAKRES CZUŁOŚĆ STEROWANIA Czułość jest to próg przełączania dla włączania lub wyłączania kondensatorów w procentach (%).Czułość może być między 55% a 100% (ustawienie fabryczne wynosi 60%. W związku z tym stosuje się 60%.). Czułość jest stosowana do dwóch kontroli: Regulator wykorzystuje czułość, aby sprawdzić, czy operacja przełączania jest konieczna i czy jest możliwa. Jeżeli zapotrzebowanie na kompensację jest większe niż 60% najmniejszego dostępnego stopnia, to BLR-CM wybiera z bazy stopni, jeżeli są odpowiednie stopnie. 20 W celu uniknięcia niestabilności sterownik używa stopni, które nie przekroczą więcej niż 40% (100%-60%) jego rozmiaru. COS 1 To jest ustawienie dla docelowych cos 1. Jest ważne podczas normalnej pracy. COS 2 To jest ustawienie dla docelowych cos 2. To jest ważne, gdy przełączanie jest spowodowane przez wejście cyfrowe lub inne programowalne działanie.

21 COS 2 DLA EKSPORTU "YES" regulator pracuje w P-export z COS 2 jako cel kontroli. "NO" regulator pracuje w P-export z COS 1. INTERWAŁ PRZEŁĄCZNIKA Interwał przełącznika to opóźnienie czasowe między stopniami przełączania w regulacji. Interwał przełącznika ma dwie różne funkcje: 1. Ochrona styczników przez zmniejszanie liczby cykli łączeniowych. 2. Budowa średniej mocy biernej w czasie interwału przełączania WYMIANA STOPNI INTERWAŁU PRZEŁĄCZNIKA Do wymiany stopni służy oddzielny interwał przełącznika. Jest to opóźnienie między wyłączaniem aktywnego stopnia a włączaniem następnego stopnia w celu uzyskania lepszego współczynnika mocy. 21 AKTYWACJA WYMIANY STOPNI "YES" = Wymiana stopni jest aktywna. "NO" = Wymiana stopni jest nieaktywna. Wymiana stopni wspiera automatyczną kontrolę i połączony algorytm filtru sterowania w celu osiągnięcia optymalnego rezultatu. Jeżeli sterownik wykryje, że docelowy PF nie został osiągnięty, to zaczyna szukać stopnia, który da lepszy rezultat. Jeśli wymiana stopni jest aktywna, to regulator może wymienić włączony stopień na stopień, który pasuje lepiej, aby osiągnąć celt. Funkcja ta pomaga osiągnąć docelowy COS bardziej dokładnie, gdy kondensatory mają różne rozmiary. Jeśli wszystkie banki kondensatorów mają ten sam rozmiar, ta funkcja traci sens. ROZPOZNAWANIE STOPNI "WYŁ" "YES": Rozmiary stopni muszą być zaprogramowane ręcznie, jeśli: Kiedy szybko oscylujący ładunek wpływa automatycznie na rozpoznanie rozmiaru stopnia. Gdy rozpoznanie wadliwego stopnia jest niepożądane Gdy przełączniki kondensatorów przełączają się z opóźnieniem większym niż 200msec. "NO" Rozmiary stopni są wykrywane i korygowane automatycznie w czasie normalnej pracy. Step recognition ON jest fabrycznym ustawieniem. Umożliwia monitorowanie rozmiarów kondensatorów i wydaje alarm, gdy są uszkodzone. Rozmiary stopni są programowane ręcznie będą zastąpione przez rozpoznanie stopnia.

22 BLOKOWANIE WADLIWYCH KONDENSATORÓW "YES" Jeśli stopień jest włączony trzy razy bez rezultatu kontroler blokuje stopień nie używa go do kontroli. Jeżeli stopień jest uznany za wadliwy, to miga na wyświetlaczu odpowiednie wyjście oraz w bazie stopnia i menu "403" jest on wyświetlany jako typ stopnia "flty". "NO" Stopnie są połączone nawet jeśli jest brak reakcji sieci. To powoduje zbędne przełączenia. Stopnie, które są przechowywane jako wadliwe będą badane co 24 godzin lub po ponownym uruchomieniu sterownika. START / STOP / HOLD PF-CONTROL Zatrzymanie automatycznego sterowania. Są dostępne następujące opcje: On: Sterowanie w trybie automatycznym Off: Sterowanie zatrzymuje i aktywne stopnie zostaną odłączone Hold: Sterowanie zatrzymuje i aktywne stopnie pozostają włączone. Jeśli "OFF" lub "HOLD" jest zaznaczony, to na wyświetlaczu pojawi się "PFC" na przemian z "OFF" lub "HOLD". Aby rozpocząć kontrolę wybierz "ON". ALGORYTM KONTROLI Automatyczny: kontroler działa na zasadzie Best Fit. Przed operacją przełączania, wszystkie rozmiary w danych kondensatora są porównywane z odchyleniem regulacji. Dostępny stopień, który daje najlepsze wyniki zostaje włączony. LIFO: Last In, First Out Kontroler zaczyna regulację z stopniem 1 i przełącza kolejne wyjścia stopień po stopnia. Wyłączanie odbywa się odwrotnie. Filtr kombinowany: Specjalny algorytm filtra kombinowanego z dwoma różnymi stopniami. Kontroler is pracuje jak w trybie automatycznym z zasadą Best Fit. Od stopnia parzystego, jest co najmniej jedna lub więcej pojemności podłączonych do każdego stopnia. Poziom progu każdego stopnia sprawdzany jest osobno. Jeśli stopnie są różnych rozmiarów, może to spowodować niedokładność. Rozpoznawanie stopni działa w tym trybie. Jeśli stopnie są wykryte jako uszkodzone, to są pomijane w tym trybie. Jeśli to nie jest akceptowane, to rozpoznawanie stopni musi być deaktywowane a rozmiary kondensatora muszą być programowane ręcznie. Progressive: Kontroler włącza w razie potrzeby kilka stopni w sekwencji z krótszym czasem przełączania. Od oprogramowania 1.04, kontroler stosuje niezależnie od zestawu czas przełączania 1 sec. Automatyczne wykrywanie wielkości stopnia jest wyłączone a rozmiary trzeba wprowadzać ręcznie. Wejście wielkości stopnia powinno być tak dokładne, jak to możliwe, ponieważ kontroler ma tendencję do oscylacji. Pozostawienie algorytmu "Progressive" i użycie innego powoduje użycie czasu przełączania a wykrywanie rozmiaru stopnia jest ponownie włączone. 22

23 OFFSET MOCY BIERNEJ OFFSET mocy biernej w kvar. Funkcja ta umożliwia kompensację stałego obciążenia, które nie może być mierzone (np. transformator). Przesunięcie mocy biernej wpływa na odczyty następujących wartości pomiarowych: prąd, moc bierna, odchylenie regulacji, moc pozorna, współczynnik mocy PF i cos. WSPÓŁCZYNNIK ASYMETRII WSPÓŁCZYNNIK ASYMETRII odstępu przełączania. Współczynnik jest to stosunek odstępu między interwałem do włączania i wyłączania. Interwał przełączania stopnia nie ma wpływu za pomocą ustawień. X= 1 = równe X= +2 to +127: opóźnienie wyłączenia = interwał pomnożony przez X X= -2 to -127: opóźnienie załączenia = interwał pomnożony przez X Q STOPNIE POJEMNOŚCIOWE WYŁĄCZONE "YES" Jeśli tylko pojemnościowe warunkiem zostały rozpoznane, kontroler wyłącza bez zachowania czasu przełączania, niezbędną moc w celu ochrony kondycji sieci. "NO" kontroler działa tylko z zestawem docelowym COS USTAWIENIA W KROKACH BAZY DANYCH W bazie danych stopnia, wszystkie ustawienia i dane są łączone, które są konieczne do dostosowania stopni. Setup Step Database MENU FUNKCJA ZAKRES CZAS WYŁADOWANIA Czas rozładowania jest określony raz i jest ważny dla wszystkich stopni. Czas rozładowania jest to czas blokowania, staje się aktywny po wyłączaniu stopnia. Dopóki ten czas biegnie ten stopień nie jest dostępny dla tej regulacji. Czas rozładowania powinien być dostosowany do kondensatora rozładowania. WARTOŚĆ NOMINALNA STOPNIA Jeżeli ROZPOZNAWANIE STOPNIA nie jest aktywne, wymagane jest dokonanie ustawień, aby uzyskać prawidłowe działanie przekaźnika. Rozmiar kondensatorów można zaprogramować ręcznie w kvar. Przed programowaniem, CT FACTOR i NOMINALNE NAPIĘCIE muszą być zaprogramowane prawidłowo. Zmiana współczynnika CT lub NOMINALNEGO NAPIĘCIA zmienia automatycznie wartość wielkości kondensatora. Programowanie może być wykonane dla każdego stopnia indywidualnie w kvar. Tak więc nie ma specjalnej kolejności. Stopień może być zaprogramowany jako kondensator (c) lub w postaci cewki (i).

24 COS 2 Z wyjątkiem typu stopnia flty następujące typy stopnia mogą zostać wybrane: Auto = Stopień jest używany do normalnego algorytmu regulacji. Alarm = Jeśli ograniczenie temperatury 1 zostanie przekroczone, TT ten stopień jest włączony jako wyjście wentylatora. Fon = Stopień jest włączony na stałe (Stopień jest nadal monitorowany i zamknięty w sytuacjach kryzysowych). Foff = Stopień jest trwale wyłączony. Nie używane stopnie powinny być dostosowane do tego rodzaju, aby uniknąć zbędnego alarmu. Flty = Stopień był włączony trzy razy bez powodzenia i nie jest już wykorzystywany do automatycznego sterowania. Zapisane stopnie jako "flty" można ustawić w tym menu do żądanego typu stopnia. Jeżeli wadliwe stopnie nie powinny być zablokowane, to należy wyłączyć tę funkcję w punkcie menu "309". Stopnie, które są identyfikowane jako wadliwe będą testowane ponownie przez kontroler co 24 godziny lub po restarcie. CYKLE WŁĄCZANIA The BLR-CX liczy i pokazuje cykle przełączania każdego stopnia w menu "Info". Po wymianie stycznika, cykle przełączania mogą być ustawione na "0" w tym menu USTAWIENIA ALARMÓW Menu alarmu BLR-CX. Tutaj wszystkie alarmy i funkcje monitorowania mogą być aktywowane i konfigurowane limity. Setup Alarm MENU FUNKCJA ZAKRES RESET ALARMURĘCZNY "YES" Alarmy (wyświetlacz i przekaźniki alarmu) muszą być resetowane ręcznie. Aby zresetować nadchodzące alarmy, przytrzymaj wciśnięty przycisk (esc) przez 5 sekund. "NO" Jeśli tylko stan alarmowy nie jest już stosowany, to alarmy nie występują. THD U ALARM "YES" Ustawiony próg THD pod menu "503" jest monitorowany. Przekroczenie progu nastawy otworzy styk alarmu i na wyświetlaczu pojawi się komunikat:. "NO" THD nie jest kontrolowany.

25 25 THD U PRÓG Wejście progu do monitorowania THD. THD U > PRÓG = ROZŁĄCZONE STOPNIE "YES" Przekroczenie ustawionego progu dla THD wyłączy wszystkie aktywne stopnie. Ostrzeżenie: Stopnie są tylko wyłączone, gdy jest ustawiony na punkcie 502 na "YES". "NO" Przekroczenie progu nastawy nie powoduje żadnych działań. CZAS INTERWAŁU PRZED WYZWOLENIEM THD U I TEMPERATURĄ PRÓG 2 Czas interwału po przekroczeniu progu dla THD U lub progu temperatury 2. KONTROLA ZAMARZANIA I == 0 "YES" Jeżeli prąd pomiarowy spadnie poniżej 15mA to zamraża kontrolę. Wszystkie aktywne stopnie pozostają włączone. NO" Pomiar prądu spadnie poniżej 15mA, kontroler wyłącza wszystkie aktywne stopnie. SERVICE ALARM "YES" styk alarmu otwiera się, gdy max wszystkie cykle dla jednego lub więcej stopni zostały przekroczone lub jeżeli ustawiony próg godzin pracy został osiągnięty. "NO" brak alarmu, gdy zostały przekroczone max. Cykle przełączania lub godziny pracy. MAX. CYCLE PRZEŁĄCZANIA NA STOPIEŃ Próg cykli przełączania dla alarmu serwisowego. Na wyświetlaczu MAX. LICZBA GODZIN PRACY Próg cykli przełączania dla alarmu serwisowego. Na wyświetlaczu WYKORZYSTANIE WEJŚCIA TEMP. JAKO WEJŚCIA CYFROWEGO "YES" Czujnik temperatury jest aktywowany za pomocą przełącznika i powoduje przejście na COS 2 (HT / NT) Uwaga: Ten element menu jest zablokowany w pozycji menu "512". Jeśli alarm temperatury jest ustawiony na "YES", to punkt ten przeskakuje automatycznie na "NO" i nie może być zmieniony. "NO" wejście temperatury współpracuje z wejściem czujnika temperatury i monitoruje próg temperatury nastawiany w 513 i 514. Równolegle do czujnika temperatury, może być podłączony termostat. W takim przypadku, sterownik wyświetla "HIGH" dla stanu zamkniętego i "LOW" dla stanu otwartego. DI AKTYWNE PRZY SYGNALE HIGH "YES" wejście cyfrowe jest aktywowane przy zamkniętych zaciskach T1 & T2. "NO" wejście cyfrowe jest aktywowane przy otwartych zaciskach T1 & T2. ALARM TEMPERATURY "YES" Kontroler kontroluje próg temperatury 1 i 2 i odpowiednio odpowiedzi. "NO" alarm wyłączony. PRÓG TEMPERATURY 1 Przekraczając próg temperatury 1 kontroler przełącza jako deklarowany stopień "AL" (wentylator wł).

26 PRÓG TEMPERATURY 2 Kiedy temperatura przekroczy próg temperatury 2, kontroler przełącza wszystkie aktywne stopnie ("AUTO" & "FON") wg zgodności z pozycji podmenu 505 ustawiając czas. Na ekranie pojawia się, styk alarmowy otwiera się. ALARM KONTROLI (TARGET COS NIE MOŻE BYĆ ARCHIWIZOWANY) "YES" alarm jest uwalniany po 75 czasach przełączania przyciskiem Q> najmniejszego stopnia (Nad / podkompensacja). Kontroler otwiera styk alarmowy i wskazuje na wyświetlaczu. "NO" brak monitoringu dla nad / pod kompensacji. ALARM USZKODZONEGO STOPNIA "YES" Po 3 nieudanych przełączeniach alarm jest wyzwolony. Kontroler otwiera kontakt alarmu i wskazuje na wyświetlaczu. "NO" alarm wyłączony ALARM UTRATY MOCY "YES" Jeśli bieżący rozmiar stopnia jest mniejszy niż 70% początkowego rozmiaru, to kontroler otwiera styk alarmowy i wskazuje błąd z numerem wyjścia na wyświetlaczu. "NO" Strata mocy kondensatorów nie jest monitorowana RESET MENU Pozwala zresetować wszystkie ustawienia wprowadzone przez administratora danych i danych przechowywanych. Zawiera również wersję oprogramowania urządzenia (wyświetlany od 1.04). Setup Alarm MENU FUNKCJA ZAKRES RESETUSTAWIENIA Przywraca wszystkie ustawienia fabryczne. RESET DANYCH Przywraca wszystkie dane fabryczne. RESET GODZIN PRACY Ustawia licznik godzin pracy na "0" RESET ŚREDNI PF Reset średniego PF. RESET MAX. TEMPERATURE Reset najwyższej zmierzonej temperatury. RESET ALARMS Reset wszystkich występujących alarmów. WYŚWIETLANIE WERSJI OPROGRAMOWANIA Zawiera wersję oprogramowania urządzenia (wyświetla od 1.04) USTAWIENIE HASŁA SETUP (OD OPROGRAMOWANIA 1.08) 26

27 7. DANE TECHNICZNE 27 Napięcie mierzone I dostarczone Pomiar prądu Wyjścia kontrolne Pomiar temperatury: Kontakt alarmowy: V AC, jednofazowy, 45-65HZ, 5VA, max. zabezpieczenie 6A VT stopień od mA 6A, jednofazowy, opór 20mOhm, CT- stopień od Przed wersją 1.04 zakres regulacji wynosił Przekaźniki: do 14, n/o, z bieżącym punktem, max. zabezpieczenie 6A Zdolność hamowania: 250V AC / 5A Wyjścia statyczne: 6 lub 12 wyjść statycznych możliwe. otwarty kolektor, Zdolność hamowania: 8 48V DC / 100mA przez NTC Przekaźnik, beznapięciowy, life contact (może być zmieniony programowo), max. zabezpieczenie 2A, zdolność hamowania: 250V AC / 5A za pomocą jednego wyjścia zdefiniowanego jako "Alarm". Sterowanie wentylatora Urządzenia z tranzystorowymi wyjściami jako styki L / LF do sterowania wentylatorem. Interface: TTL, tylni Temperatura otoczenia: Praca: -20 C 70 C, przechowywanie: -40 C 85 C Wilgotność: 0% - 95%, bez kondensacji pary wodnej Napięcie: II, klasa zabrudzenia 3 (DIN VDE 0110, part 1 / IEC ) DIN VDE 0110 część 1 (IEC :1992) Standardy: VDE 0411 część 1 (DIN EN / IEC :2001) VDE 0843 część 20 (DIN EN / IEC 61326: A1:1998 +A2: 2000) Zgodność: CE, UL, cul, GOST-R Podłączenie: Wtykowy blok, typ śruby max. 4qmm Obudowa: Przód: obudowa PC/ABS (UL94-VO), Tył: metal Stopień ochrony: Przód: IP50, (IP54 za pomocą uszczelki), Tył: IP20 Waga: ok. 0,6kg Wymiary: 144x144x58mm h x w x d, wycięcie 138 (+0,5) x 138 (+0,5)mm

28 8. ROZWIĄZYWANIE PROBLEMÓW BŁĄD PRZYCZYNA SPOSÓB USUNIĘCIA Brak wskazania na wyświetlaczu Wyświetlacz Brak napięcia Napięcie poza zakresem tolerancji Sprawdzić podłączenia zasilania i naprawić je wg potrzeby. Sprawdzić napięcie Sprawdzić nominalne napięcie i ustawić je wg potrzeby. Wyświetlacz Prąd jest za mały Sprawdzić połączenie CT prawdopodobnie jest przerwa w linii Usunąć krótki obwód CT Złe wyświetlanie Współczynnik mocy wyświetlany jest nieprawidłowo Zły współczynnik transformatora Wykrywanie połączenia nie było wykonywane Kąt fazowy był ustawiony błędnie ręcznie Sprawdzić ustawienia transformatora prądu lub napięcia w SETUP (100) i skorygować wg potrzeby Start Ai w menu SETUP Sprawdzić punkt 206 w EXPERTMENU i poprawić kąt fazowy w razie potrzeby Współczynnik mocy nie zmienia się transformer po przełączeniu stopnia Offset błędnej mocy jest ustawiony CT ustawione nieprawidłowo Za pomocą kompensacji transformator jest kompens. Wyświetlany Pf jest z przodu transformatora. Sprawdź miejsce instalacji transformatora prądu wg. schematu (prąd i ładunek kondensatora musi być zmierzony) 28 Stopnie są wyłączone ponownie Wyświetlenie Wyświetlenie Kondensator wadliwy Prąd jest wyższy niż dozwolony Stała nadkompensacja Sprawdzić kondensator, bezp., konden., lub styczn. uszkodzone Sprawdźić prąd wtórny transfor. i wymień go na inny pasujący transformator Sprawdzić ustawienia (ew. kro z stpnieem typu FON ) Sprawdzić stycznik, stycznik może być podłączony Przeciwna regulacja Poszczególne stopnie nie są włączone lub wyłączone Stała podkompensacja Prąd lub napięcie przerwane Złe ustawienie Sprawdź. Kondensatory i bezp. Wymiarowanie systemu zbadane Prawidłowe podłączyć lub ustawić kompensację fazy.r Sprawdzić czy stopnie były zdefiniowane jako typ FON lub FOFF (na stałe wł. Lub wył.)

29 Stopnie są bezpiecz. wykryte jako uszkodzone Stopnie są wyłączone ponownie Stopień wadliwy Sprawdzić kondensator kondensator lub stycznik uszkodzony. Stopnie nie są włączone Stopnie są za duże Wymagana moc bierna jest poniżej progu przełączenia. Próg przełączenia wynosi 60% najmniejszego dostępnego stopnia. 9. ZASTOSOWANIE 9.1. KONTROLA WENTYLATORA Sterowanie wentylatorów jest regulowane przez BLR-CX. Rozwiązanie: Jeśli BLR CX wyposażony jest w czujnik temperatury (opcja L), można za pomocą jednego wyjścia, sterować wentylatorem. Procedura: Włącz alarm temperatury 29 W menu zaawansowanym pozycję 512 ustawić na "YES" (alarm temperatury wł). Ustaw progi temperatury Ustaw następujące pozycje 513 (próg temperatury 1) i 514 (próg temperatury 2). Po przekroczeniu progu temperatury 1 wyjście wentylatora jest wyłączane. Po przekroczeniu progu temperatury 2, wszystkie stopnie są wyłączone, aby zapobiec przegrzaniu. Wybierz wyjście wentylatora Wybrać pozycję 403 w menu zaawansowanym 403 i dostosować do stopnia, który pracuje jak wyjście wentylatora typu "AL". Cechy: W celu zapobiegnięcia niestabilności przekaźnika wentylatora, wyłączenie wentylatora następuje tylko w temperaturze poniżej ustalonej granicy co najmniej 3 C. Jeśli BLR CX wyposażony jest w czujnik temperatury, aktualna temperatura obudowy jest wyświetlana i najwyższa zmierzona temperatura jest przechowywana w thi. Równolegle do czujnika temperatury może być podłączony termostat. Przez zamknięcie termostatu granica temperatury 2 jest aktywowana.

30 9.2. WŁĄCZANIE COS 2 PRZEZ WYJŚCIE CYFROWE Za pomocą przełącznika, BLR-CX zostanie przełączony do COS 2. Rozwiązanie: Korzystanie z wejścia temperatury jako wejścia cyfrowego. Procedura: Włącz wejście cyfrowe Ustaw pozycję 510 w menu zaawansowanym na "YES". Korzystanie z wejścia cyfrowego jako n/o lub n/c "YES" wejście cyfrowe jest aktywowane przy zamkniętych zaciskach T1 & T2. "NO" wejście cyfrowe jest aktywowane przy otwartych zaciskach T1 & T2. Cechy: Wejście temperatury jest używane jako wejście cyfrowe, pokazuje kontroler w wejściu aktywnym "high" i wejściu nieaktywnym "low" zamiast temperatury. Kontroler używa aktywnego wejścia cyfrowego COS 2 i na wyświetlaczu wyświetla się "NT" PROBLEMY Z ROZPOZNANIEM STOPNII Sterownik jest stosowany w systemie z szybkimi zmianami w warunkach obciążenia i ma problemy z automatycznym rozpoznawaniem stopnia. Rozwiązanie: Aby rozwiązać ten problem, rozmiar stopnia należy wprowadzić ręcznie, a the rozpoznanie stopnia musi być wyłączone. 30 Procedura: Zatrzymaj kontrolę. Ustawić pozycję PFC na "OFF" w menu 100 (menu szybkiego startu). wyłączyć wykrywanie Step. Ustawić pozycję 308 na "Yes" (wyłączone wykrywanie stopnia) w menu zaawansowanym. wprowadzić rozmiary stopnia. Ustawić pozycję wartość nominalną kondensatorów podłączonych do 402 w menu zaawansowanym. Sprawdzić typ stopnia W przypadku problemów z wykryciem stopnia, może się zdarzyć, że podłączone stopnie będą przechowywane przez kontrolera niepoprawnie jako "FIX-OFF". Dlatego typ stopnia dla każdego stopnia powinien być kontrolowany w punkcie menu "403". Stosując wszystkie stopnie automatycznej kontroli należy używać stopnia "AUTO". Cechy: Poprzez wyłączenie automatycznego rozpoznawania stopnia, brak stopnia lub strata mocy nie jest zgłaszana. Do monitorowania systemu, należy włączyć alarm sterowania, który będzie informował o błędach. (Patrz menu alarm)

31 9.4. KOMPENSACJA TRANSFORMATORA USTAWIANIE OFFSETU MOCY BIERNEJ Ustawianie offsetu mocy biernej. To dodaje się do wymaganej mocy kompensacji w systemie. Procedura: Określić wymaganą moc bierną pojemnościową do kompensacji transformatora. Wpisać obliczoną wartość w pozycji "312". Kontrola rozpocznie się natychmiast z dodatkowo wymaganą mocą bierną. Cechy: Nastawa offsetu mocy biernej tutaj jest zawsze dodawana do zmierzonej mocy biernej. Dlatego też zawsze Pf pojawia się przed transformatorem. Oznacza to, że system jest pojemnościowy, ale pomiar użyteczności wymaganego Pf jest zapisany POMIAR MIESZANY Przez pomiar prądu na stronie średniego napięcia, jest moc bierna wytworzona przez transformator mierzona i regulowana przez podłączony system kompensacji Procedura: Połączyć kontroler wg schematu umieszczonego obok. Następnie uruchomić automatyczną inicjalizację. Grupa wektorów transformatora jest automatycznie uznawana. Połączenie: Gdy automatyczna inicjalizacja zostanie przerwana, w pozycji 11.2, the większość bieżących wektorów transformatora jest wymieniona.

32 9.5. RESETOWANIE USZKODZONYCH STOPNI ZA POMOCĄ DODATKOWYCH CZYNNOŚCI: Jeżeli kontroler ma stopień rozpoznany jako wadliwy (3 przełączenia bez rezultatu), to zostanie wyłączony na 24 godziny z pracy. Po tym okresie stopień jest testowany ponownie przez kontrolera. Jeśli kontroler może wykryć stopień, to będzie ponownie dołączony do kontroli. Jeśli nie, to stopień zostaje zablokowany ponownie na 24 godziny po 3 nieudanych cyklach przełączeń. Wadliwe stopnie są oznaczone w menu "INFO" jako stopień "Flty" i migają we wskazaniach stopnia. Gdy system kompensacji potrzebuje dodatkowych kondensatorów, to należy postępować w sposób opisany poniżej: Procedura: Wybierz pozycję "403" w menu zaawans. i przyciskami wybrać odpowiedni stopień. Potwierdzić przyciskiem ( ) i za pomocą przycisków wyregulować stopień typu "AUTO". Cechy: Jeśli stopień z powodu utraty mocy większej niż 30% jest wymieniany, to właściwe jest dla stopnia, ręczne programowanie wielkości nominalnej stopnia. Zaznaczyć odpowiedni stopień w menu "402" i zaprogramować wielkość nominalną stopnia. Jeśli alarm został wywołany przez wadliwy stycznik, przy miejscu wymiany, zgromadzoną operację przełączania w pozycji "404" ustawić na "0". 32

33 10. USTAWIENIA KLIENTA MENU USTAWIENIA FABRYCZNE USTAWIENIA KLIENTA MENU USTAWIENIA FABRYCZNE USTAWIENIA KLIENTA Un 400 V s Ct var (1- max.) Pt AUTO (1- max.) Ai NO (1-max.) PFC ON 500 CP NO St 10 s 502 NO % V 504 NO s NO % 507 NO 205 NO k k h 207 NO 510 NO 208 YES 511 NO 209 AUTO 512 NO C % C C 303 0,95 i 516 NO 304 NO 517 NO s 518 NO s YES 601 NO 308 NO 602 NO 309 YES 603 NO 310 ON 604 NO NO NO x x 314 NO

34 11. DODATKI USTAWIENIA KĄTA FAZOWEGO Napięcie L1-N L2-N L3-N L1-N L2-N L3-N L1-N L2-N L3-N CT L1 L2 L3 L2 L3 L1 L3 L1 L2 Kąt fazowy Napięcie L2-L3 L3-L1 L1-L2 L2-L3 L3-L1 L1-L2 L2-L3 L3-L1 L1-L2 CT L1 L2 L3 L2 L3 L1 L3 L1 L2 Kąt fazowy POŁĄCZENIE DLA POMIARÓW MIESZANYCH Grupa wektora CT Napięcie transformatora Dy5 L1 L2-N Dy5 L2 N-L3 Dy5 L3 N-L1 Yz5 L1 L2-N Yz5 L2 N-L3 Yz5 L3 N-L1 Dx6 L1 L3-L2 Dx6 L2 L2-L1 Dx6 L3 L1-L3 Yy6 L1 L3-L2 Yy6 L2 L2-L1 Yy6 L3 L1-L3 Dy11 L1 N-L2 Dy11 L2 L3-N Dy11 L3 L1-N Yz11 L1 N-L2 Yz11 L2 L3-N Yz11 L3 L1-N 34
