1 KATALOG PRODUKTÓW Maj 2017 WHEN RELIABILITY MATTERS

2 TALON KODERY SPRZĘTOWE Koder H.264 3G SDI, HDMI, CVBS RTMP, RTP, UDP, Zapis do pliku Obsługa CLOSED CAPTION Talon G2 H.264 Koder SDI, HDMI, CVBS, Analogowe wejścia Audio 3 Tryby konfiguracji Obsługa Closed Caption Jednoczesna transmisja i archiwizacja Dotykowy ekran z poniższymi funkcjami: Adres IP Stan Kodera: kodowanie/bezczynny WiFi: Włączone/Wyłączone Kodowanie: Start/Stop Access point WiFi do łatwego konfigurowania z urządzeń mobilnych Talon G1 H.264 Koder SDI, HDMI, CVBS, Analogowe wejścia Audio 3 Tryby konfiguracji Obsługa Closed Caption Jednoczesna transmisja i archiwizacja Talon G1H H.264 Encoder HDMI, CVBS, Analogowe wejścia Audio One Touch Encoding 2 Tryby konfiguracji Obsługa Closed Caption Jednoczesna transmisja i archiwizacja Osprey Talon G2, G1 i G1H to sprzętowe kodery przeznaczone do strumieniowego przesyłania materiałów wideo zaprojektowane zostały z myślą o nadawcach szukających narzędzi do strumieniowania wideo z jednego punktu do drugiego. Seria urządzeń Talon ingestuje sygnał wideo z wielu formatów, koduje do H.264 i transmituje za pomocą sieci IP. Umożliwia ingest sygnałów 3G-SDI, HDMI lub Analogowego Composite. Urządzenia umożliwiają kodowanie do trzech strumieni jednocześnie z wyrównaniem ramek we wszystkich strumieniach w różnych bitrateach i przesyłanie za pomocą protokołu RTMP. Konfiguracje kodowania są niezależne umożliwiając użytkownikowi stworzenie do trzech niezależnych kodowań np. jeden dla RTMP, jeden dla UDP oraz osoby do archiwizacji w postaci pliku.ts. Panel zarządzania dostępny przez przeglądarkę daje szybki dostęp do konfiguracji kodera umożliwia łatwą konfigurację urządzenia. Urządzenia serii Talon są małych rozmiarów, mają niski pobór mocy i są ciche, nie posiadają wentylatora. W zależności od wybranego modelu urządzenia posiadają dodatkowe cechy takie jak informacyjny ekran LCD oraz funkcje aktywacji jednym dotknięciem.

3 TALON DEKODERY SPRZĘTOWE DEKODER H.264 WYJŚCIA 3G SDI, HDMI RTP, UDP z OBSŁUGĄ CLOSED CAPTION Talon G2 H.264 Dekoder Wyjście SDI z obsługą EIA-608 & EIA-708 Closed Caption Wyjście HDMI Dekoduje H.264 strumienie RTP, UDP i pliki TS Ekran dotykowy Access point WiFi Idealne uzupełnienie linii koderów. Dekodery Talon mogą przyjmować do 4 strumieni wejściowych za pośrednictwem protokołu RTP / UDP /.TS w celu transmisji IP z punktu do punktu. Talon G1 H.264 Decoder Wyjście HDMI Dekoduje H.264 strumienie RTP, UDP i pliki TS 4x STRUMIENIE WEJŚCIOWE RTP/UDP/.TS DEKODER OSPREY TALON MONITOR HDMI H STEROWANIE MONITOR SDI (tylko G2 ) 2/15

4 KARTY PRZECHWYTUJĄCE SDI 3G SDI, HD-SDI, SD-SDI, HDMI, MFI, ASI Osprey 845e 4 Kanały 3G SDI (424M) (ograniczenie do 2 kanałów) HD SDI (292M) SD SDI (259M) DVB-ASI MPTS/SPTS (Tylko Windows) Osprey 840e 4 Kanały HD SDI (292M) SD SDI (259M) DVB-ASI MPTS/SPTS (Tylko Windows) Seria kart przechwytujących SDI PCIe oferuje szeroki zakres wejść SDI, w tym pojedyncze, podwójne i poczwórne. SimulStream jest standardową funkcją we wszystkich modelach SDI. Jest to funkcja umożliwiająca generowanie wielu równoległych strumieni wyjściowych, dla każdego wejścia, z całkowicie niezależnymi ustawieniami przestrzeni barw, kadrowania, skalowanie, close caption ułatwiającym dostarczanie materiało wideo do wielu aplikacji. Osprey 825e 2 Kanały 3G SDI (424M) HD SDI (292M) SD SDI (259M) DVB-ASI MPTS/SPTS (Tylko Windows) Osprey 816e 1 Kanał 3G SDI (424M) HD SDI (292M) SD SDI (259M) DVB-ASI MPTS/SPTS (Tylko Windows) Osprey 815e 1 Kanał HD SDI (292M) SD SDI (259M) DVB-ASI MPTS/SPTS (Tylko Windows) Idealnie do krytycznych systemów nagrywania wideo. Umożliwia maksymalizację wydajności poprzez instalację dwóch lub więcej kart w jednej stacji roboczej lub serwerze. Obsługiwane przez sterownik przetwarzanie wstępne obejmuje: VBI/VANC closed-caption extraction/on-screen rendering, logo/bitmap overlay, scaling, cropping, de-interlacing, inverse telecine, ProcAmp control, Vector Scope and Lumi Scope. Jakość, niezawodność i elastyczność sprawiają, że karty są idealne do zastosowań telewizyjnych, edukacyjnych, w przedsiębiorstwach; w instytucjach rządowych, medycznych, wojskowych i sportowych. Dodatkowe funkcje audio są dostępne przy użyciu karty rozszerzeń 800a.

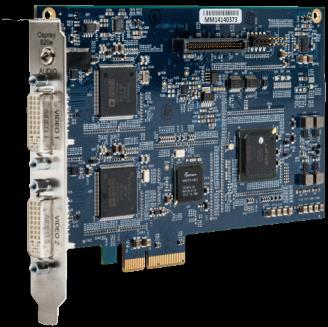

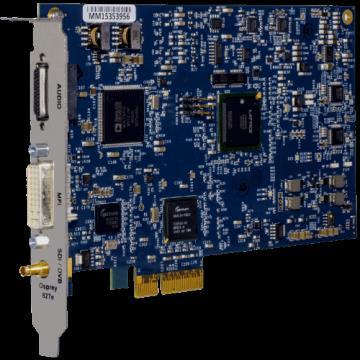

5 Wielowejściowe Karty Przechwytujące 3G SDI, DVI, HDMI, VGA, Component, S-Video, Composite, CVBS Video SDI, AES/EBU, SPDIF, ANALOG, HDMI Audio Osprey 820e 2 Kanały HDMI (bez HDCP) DVI VGA Analogowe video: Composite, component, S- Video Dzwięk HDMI (cztery pary stereo) Unbalanced audio Osprey 827e 2 Kanały Kanał 1: 3G/HD/SD SDI lub DVB-ASI Kanał 2: DVI, HDMI, VGA, Component, Composite S-Video SDI, AES/EBU, SPDIF, ANALOG, HDMI Audio Seria kart przechwytujących z wejściami wielofunkcyjnymi ukierunkowana jest na elastyczność podczas przechwytywania obrazu i dźwięku. Idealne rozwiązanie do zastosowań OEM w szkolnictwie wyższym, wynajmie sprzętu, w wojsku, instytucjach rządowych i wielu innych. Seria kart MFI przeznaczona jest dla klientów którzy chcą zaoszczędzić pieniądze oraz ograniczyć ilość sprzętu komputerowego bez poświęcania jakości nagrań. SimulStream jest standardową funkcją we wszystkich modelach HDMI. Jest to funkcja umożliwiająca generowanie wielu równoległych strumieni wyjściowych, dla każdego wejścia, z całkowicie niezależnymi ustawieniami przestrzeni barw, kadrowania, skalowania, close caption ułatwiającym dostarczanie materiałów wideo do wielu aplikacji. Dodatkowe funkcje audio dla karty 820e są dostępne przy użyciu karty 800a Idealnie do krytycznych systemów nagrywania wideo. Umożliwia maksymalizacje wydajności poprzez instalacje dwóch lub więcej kart w jednej stacji roboczej lub serwerze. Obsługiwane przez sterownik przetwarzanie wstępne obejmuje: VBI/VANC closed-caption extraction/on-screen rendering, logo/bitmap overlay, scaling, cropping, de-interlacing, inverse telecine, ProcAmp control, Vector Scope and Lumi Scope

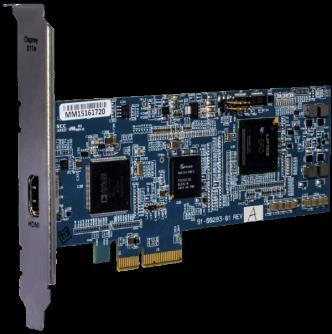

6 Cyfrowe Karty Przechwytujące HDMI JEDNO I DWUKANAŁOWE NAGRYWANIE HDMI Osprey 811e 1 Kanał Jeden Kanał 1080p60 HDMI (bez treści chronionej HDCP) Osprey 821e 2 Kanały Dwa kanały 1080p60 HDMI (bez treści chronionej HDCP) Seria cyfrowych kart HDMI PCIe oferuje szeroki zakres wejść włączając w to podwójne i pojedyncze wejścia HDMI oraz wejścia wielofunkcyjne. SimulStream jest standardową funkcją we wszystkich modelach HDMI. Jest to funkcja umożliwiająca generowanie wielu równoległych strumieni wyjściowych, dla każdego wejścia, z całkowicie niezależnymi ustawieniami przestrzeni barw, kadrowania, skalowania, close caption ułatwiającym dostarczanie materiałów wideo do wielu aplikacji. Idealnie do krytycznych systemów nagrywania wideo. Umożliwia maksymalizacje wydajności poprzez instalacje dwóch lub więcej kart w jednej stacji roboczej lub serwerze. Obsługiwane przez sterownik przetwarzanie wstępne obejmuje: VBI/VANC closed-caption extraction/on-screen rendering, logo/bitmap overlay, scaling, cropping, de-interlacing, inverse telecine, ProcAmp control, Vector Scope and Lumi Scope Jakość, niezawodność i elastyczność sprawiają, że karty są idealne do zastosowań telewizyjnych, edukacyjnych, w przedsiębiorstwach, rządowych, medycznych, wojskowych i sportowych.

7 ANALOGOWE PRZECHWYTUJĄCE KARTY Karty Component, S- Video oraz Composite (CVBS) Video i Audio Osprey 460e 4 Kanały 4 Kanały Composite Video 4 Kanały Stereo dźwięku Un-Balanced Component Video z opcją AV Balanced Audio z opcją AV Seria analogowych kart PCIe oferuje szeroki zakres wejść. Kary tej serii zaczynają się od modelu jednokanałowego 100e z możliwością przełączania 4 źródeł sygnału, aż do modelu czterokanałowego 460e z możliwością przęłączania 16 źródeł. Osprey 260e 1 Kanał Composite, S-Video lub Component Video Dźwięk stereo Balanced lub Un- Balanced Osprey 210e 1 Kanał Composite lub S- Video dźwięk setereo Un- Balanced Osprey 100e 1 Kanał 3x Composite i 1x S-Video (przełączalne) Idealnie do krytycznych systemów nagrywania wideo. Umożliwia maksymalizacje wydajności poprzez instalacje dwóch lub więcej kart w jednej stacji roboczej lub serwerze. Obsługiwane przez sterownik przetwarzanie wstępne obejmuje: closed-caption extraction/on-screen rendering, logo/bitmap overlay, scaling, cropping, deinterlacing, inverse telecine. Jakość, niezawodność i elastyczność sprawiają, że karty są idealne do zastosowań telewizyjnych, edukacyjnych, w przedsiębiorstwach, rządowych, medycznych, wojskowych i sportowych. 6/15

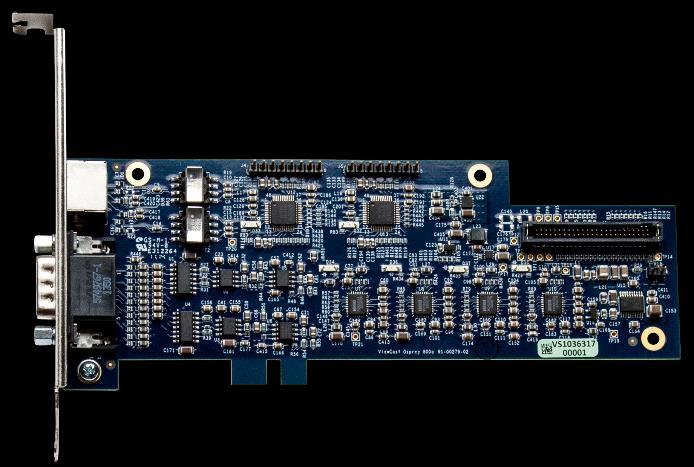

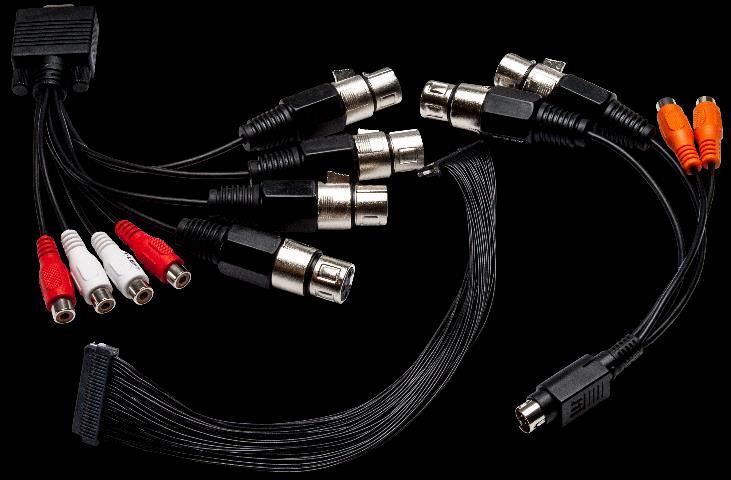

8 Karta nagrywania dźwięku 800a Dodatkowe funkcje dźwięku dla serii kart SDI 800 oraz kart MFI Model: Osprey 800e Specyfikacja Techniczna: Karta Osprey 800a zapewnia zwiększenie funkcjonalności w zakresie nagrywania dźwięku. Zaprojektowana do współpracy z większością kart Osprey serii 800. W prosty sposób można ją dołączyć do kart 816e, 820e, 825e, 840e lub 845e w celu zwiększenia możliwości nagrywania dźwięku. Karta ta oferuje dodatkowe zewnętrzne złącza: symetryczne, niesymetryczne AES/EBU oraz SPDIF. Audio I/O Cyfrowy dźwięk AES (2 pary stereo, 2x XLR) Cyfrowy dźwięk SPDIF (2 pary stereo 2x RCA) Dźwięk analogowy Balanced (2 pary stereo, 4x XLR) Dźwięk analogowy Unbalanced (2 pary stereo, 4x RCA) Dołączone akcersoria: Elastyczne opcje Dzięki maksymalnie 4 kanałom stereo, Osprey 800a zapewnia większą elastyczność przy nagrywaniu audio. Dwa symetryczne kanały stereo są zawsze dostępne. Dodatkowo można skonfigurować dwa dodatkowe kanały jako symetryczne lub niesymetryczne, AES/EBU lub SPDIF. Łatwe rozszerzenie funkcji Karta 800a może zostać zakupiona wraz z kartami serii 800e lub jako osobny produkt do już wykorzystywanych kart. Podłącza się ją bezpośrednio do kart serii 800e, nie jest wymagane dodatkowe złącze PCIe. Sterowniki Obsługa sterowników dla 800a jest dołączona do kart serii 800e. Nie są wymagane dodatkowe sterowniki. 7/15

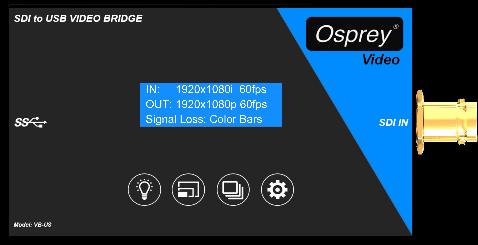

9 USB VIDEO BRIDGE Nagrywanie z USB 3.0 3G-SDI oraz HDMI Urządzenia z serii USB Video Bridge służą do nagrywania sygnału 3G-SDI oraz HDMI za pośrednictwem portu USB 3.0. Zapewniają szeroki zakres adaptacji w złożonych systemach produkcyjnych. Urządzenie podłącza się bezpośrednio do portu USB w komputerze, dzięki technologii plug-and-play nie wymaga sterowników w systemach Windows, Linux lub Mac OS X. Dwa warianty sterowania sprostają zróżnicowanym wymaganiom użytkowników. Tryb sterowania automatyczny przekazuje kontrolę wszystkich parametrów oprogramowaniu sterującemu. Tryb manualny umożliwia użytkownikowi ręczny wybór parametrów takich jak, rozdzielczość oraz liczba klatek, pozwalając kontrolować użytkownikowi obciążenie łącza USB. Wybór Follow Input przesyła dane wejściowe 1 do 1 do komputera. W celu monitorowania aktualna rozdzielczość i framerate są wyświetlane na ekranie LCD urządzenia. SCALING FRAME RATE CONVERSION DE-INTERLACING WINDOWS OS X LINUX All logos and trademarks are the property of their respective owners

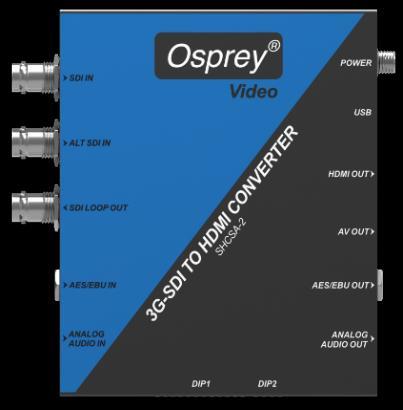

10 KONWERTERY SKALUJĄCE SKONWERTERY SKALUJĄCE 3G-SDI, HDMI, CVBS Seria konwerterów skalujących to prawdziwe rozwiązanie typu Nóż armi szwajcarskiej. To rozwiązanie all-in-one, które sprosta wszystkim państwa wymaganiom w zakresie sygnałów SDI i HDMI. Urządzenia obsługują konwersję SDI do HDMI (SHCSA-2) lub HDMI do SDI (HSCSA-2), jak również skalowanie, operacje na dźwięku i zakresie kolorów. To unikatowe narzędzie umożliwia także konwersję liczby ramek oraz skalowanie w dół oraz w górę. Dźwięk AES/EBU i analogowy może być zaembedowany do sygnału produkcyjnego lub zdeembedowany w celu zewnętrznego monitorowania. Wiele wyjść wideo umożliwia również monitorowanie sygnału wideo. Ustawienia mogą być zmieniane za pomocą przełączników ręcznych oraz interfejsu USB. Możliwe jest zdefiniowanie do czterech konfiguracji użytkownika które mogą być wybierane za pomocą interfejsu USB oraz przełączników DIP. SCALING FRAME RATE CONVERSION DE-INTERLACING AUDIO FEATURES USB CONTROLS

11 KONWERTERY NIESKALUJĄCE Konwertery ANALOG i 3G-SDI do HDMI AHCA-2 Wejście Composite, S-Video and Component Embedowanie Dźwięku Analogowego Wyjście HDMI SHCA-3 Wejście Wideo 3G-SDI Podwójne wyjście pętli 3G-SDI Wyjście HDMI Deembedowanie dźwięku SHCA-1 Wejście wideo 3G-SDI Wyjście HDMI Deembedowanie dźwięku Seria konwerterów nieskalujących zaprojektowana jest z myślą o niskim zużyciu energii i prostocie. W celu ułatwienia obsługi konwertery mogą być zasilane z dowolnego portu USB 2.0/3.0 lub dołączonego zasilacza. Funkcje embedowania i deembedowania zapewniają elastyczność i dodatkowe możliwości wykorzystania urządzeń w środowisku pracy. Prosta konfiguracja możliwa jest dzięki ręcznym przełącznikom typu dip switch. USB POWER AUDIO FEATURES DIP SWITCH CONTROLS 10/15

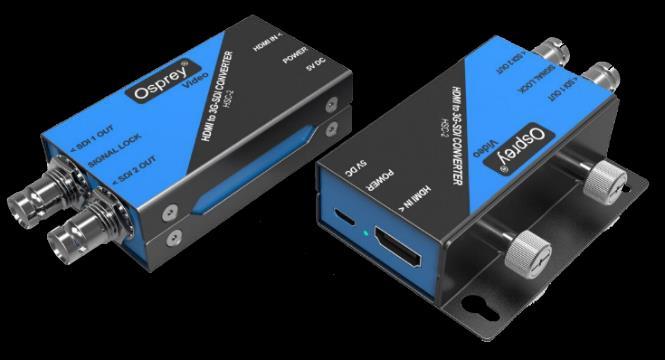

12 MINI CONVERTERY Modele: SHC-2 3G-SDI do HDMI z pętlą SDI HSC-2 HDMI do Dual 3G-SDI Specyfikacja Techniczna KONWERTER HDMI do 3G-SDI (SHC-2) Wejście Wideo: HDMI 1.3a Typ A pełnowymiarowe, YUV 4:2:2 Wyjście Wideo: Podwójne 3G-SDI, SMPTE 259/292/424, YUV 4:2:2 Formaty Wideo: 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, i 50, 59.94, i 50, 59.94, p 50, 59.94, 60 NTSC / PAL Dźwięk: Zaembedowany SDI / HDMI Wskaźniki LED: Zasilanie I sygnał Rozmiar: 3.54 x1.57 x0.87 (90x40x22mm) Zasilanie: 5VDC Micro USB / 2W KONWERTER 3G-SDI do HDMI (HSC-2) Wejście Wideo: 3G-SDI, SMPTE 259/292/424, YUV 4:2:2 Wyjście Wideo: HDMI 1.3a Typu A pełnowymiarowe, YUV 4:2:2 Pętla 3G-SDI Formaty Wideo: 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, i 50, 59.94, i 50, 59.94, p 50, 59.94, 60 NTSC / PAL Dźwięk: Zaembedowany SDI / HDMI Wskaźniki LED: Zasilanie I sygnał Rozmiar: 3.54 x1.57 x0.87 (90x40x22mm) Zasilanie: 5VDC Micro USB / 2W Zawartość pudełka: Konwerter Zasilacz USB, Kabel zasilający USB Uchwyt mocujący Gwarancja: 2 lata 11/15

13 PODZIELNIK OBRAZU PODZIELNIK SKALUJĄCY 3G-SDI Urządzenie MVS-3 łączy funkcje konwertera skalującego oraz podzielnika obrazu. Gdy jest używany jako konwerter każde z czterech wejść 3G-SDI może być przekierowane do trzech równoległych wyjść (2x3G-SDI, 1x HDMI) i przeskalowane według potrzeb. Gdy jest używany jako podzielnik obrazu, dwa lub więcej wejść mogą być przeskalowane i przekierowane do wyjść w wielu użytecznych układach. Dodatkowo na każdy sygnał można nałożyć paski poziomu audio do szybkiego monitorowania sygnału. Wyjścia obsługują skalowanie sygnału w górę i w dół oraz konwersję liczby klatek. MVS-3 może być konfigurowany za pomocą LAN lub USB. Możliwa jest też ręczna konfiguracja za pomocą DIP switch y. DE-INTERLACING SCALING FRAME RATE CONVERSION Wyjście SDI1 4x Źródło 3G SDI Wyjście SDI2 Monitor HDMI 12VDC Sterowanie Ethernet oraz DIP 12/15

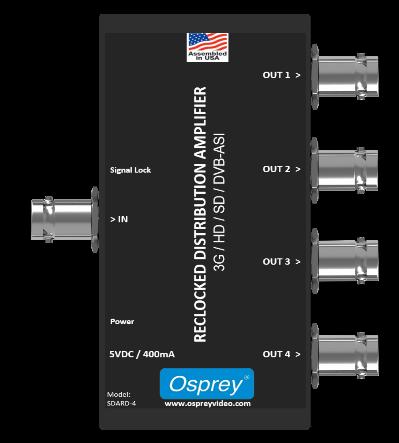

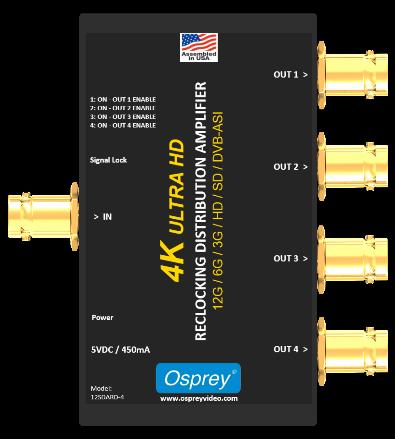

14 WZMACNIACZE DYSTRYBUCYJNE Zasilane przez USB 12G, 3G, HD, SD DVB-ASI 12SDARD-4 1 wejście, 4 wyjścia 12G, 6G, 3G, HD, SD-SDI, DVB-ASI SDARD-4 1 wejście, 4 wyjścia 3G, HD, SD-SDI, DVB-ASI SDAR-4 1 wejście, 4 wyjścia 3G, HD, SD-SDI SDAD-4 1 wejście, 4 wyjścia 3G, HD, SD-SDI, DVB-ASI Bez Reclockingu Seria Wzmacniaczy dystrybucyjnych SDI zawiera modele 12G, 3G, HD, SD, DVB-ASI umożliwiając szeroki zakres zastosowania nawet najbardziej złożonych środowiskach pracy. W ofercie firmy znajdują się modele z reclockingiem oraz bez reclokingu. Oferowane wzmacniacze mogą być zasilane z dowolnego portu USB lub zasilacza sieciowego przy użyciu kabla USB. Wzmacniacze dystrybucyjne wykonane są z najwyższej jakości komponentów. Posiadają funkcję automatycznego wykrywania źródła sygnału i akceptują każdy rodzaj źródła aż do 12G SDI i przekazują go bezpośrednio do 4 gniazd wyjściowych z zachowaniem zaembedowanego dźwięku oraz danych dodatkowych. Automatyczna equalizacja kabla pomaga w zmniejszeniu tłumienia na większych odległościach. W celu oszczędzania energii i zachowania jakości sygnału, nieużywane porty mogą zostać wyłączone przy użyciu przełączników DIP.

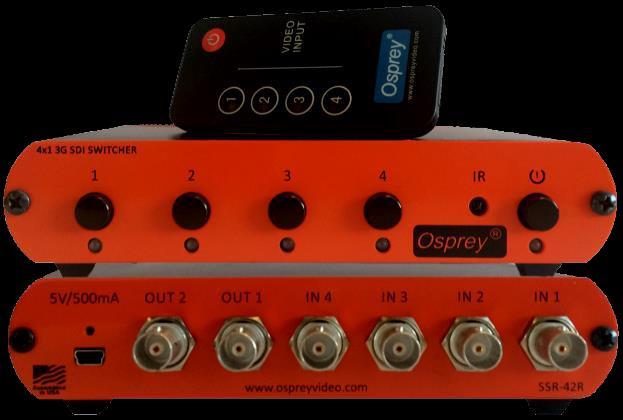

15 PRZEŁĄCZNIKI 3G-SDI oraz HDMI2.0 SSR-42R 3G-SDI, DVB-ASI 4 wejścia, 2 wyjścia Zdalne sterowanie podczerwienią SH-41R HDMI2.0 / zgodne z HDCP2.2 4 wejścia, 1 wyjście Zdalne sterowanie podczerwienią Prosty w obsłudze przełącznik to urządzenie, które muszą znajdować się w każdym laboratorium I środowisku Audio-Video w celu monitorowania. Przełączniki Osprey nie są przełącznikami typu frame aligned, przeznaczonego do nadawania na żywo. Są to przełączniki źródłowe. W zależności od modelu obsługują sygnał SDI od SD aż do 3G oraz HDMI do 4K przy 60 klatkach na sekundę. Każde z urządzeń posiada cztery wejścia z kontrolą synchronizacji w postaci diody LED na panelu przednim. Wybór źródła i wyjścia sygnału odbywa się przez proste naciśnięcie odpowiedniego przycisku na obudowie. Urządzeniem można także sterować za pomocą dołączonego pilota IR. Modele SDI posiadają dwa równoległe wyjścia oraz obsługują ASI. Oferowane wzmacniacze mogą być zasilane z dowolnego portu USB lub zasilacza sieciowego przy użyciu kabla USB.

16 EXTENDERY ŚWIATŁOWODOWE 3G-SDI oraz HDMI2.0 3GSFE-TX/RX Nadajnik Wejście 3G-SDI Wyjście światłowodowe oraz 3G-SDI Zasilanie USB Odbiornik Wejście światłowodowe Dwa wyjścia 3G-SDI Zasilanie USB HFE20-TX/RX (HDMI2.0 / HDCP2.2) Nadajnik Wejście HDMI 2.0 / 1.4 / 1.3 Wyjście światłowodowe Zasilanie USB Odbiornik Wejście światłowodowe Wyjście HDMI 2.0 / 1.4 / 1.3 Zasilanie USB Odległość transmisji 20km Odległość transmisji 1km Źródło HDMI 4K60 HDMI 4K60 Multi Mode OM4 do 1km SDI Monitor SDI OUT SDI OUT Źródło 3G-SDI LC Single Mode - do 20km
