People. Passion. Performance. Kompletne, mobilne rozwiązania

Transkrypt

1 People. Passion. Performance. Kompletne, mobilne rozwiązania

2 ROZWIĄZANIA DOSTĘPNE ZAWSZE I WSZĘDZIE Firma Chicago Pneumatic stworzyła prawdziwie unikalną linię produktów w zakresie autonomicznych urządzeń do dostarczania sprężonego powietrza, zasilania oraz oświetlenia. Bazując na ponad 120 latach doświadczeń, nasz najnowszy portfel produktów obejmuje najbardziej wytrzymałe i innowacyjne rozwiązania. Kwestia wytrzymałości jest cechą charakterystyczną maszyn marki Chicago Pneumatic. W każdej serii produktów znajdziesz urządzenia, które zachwycają trwałością, a do tego są wydajne i przewoźne.

3

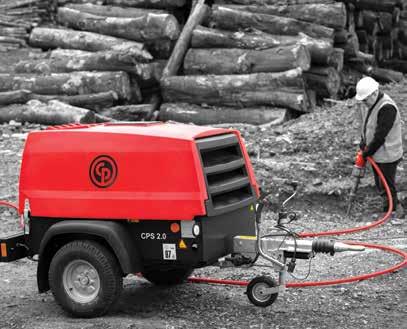

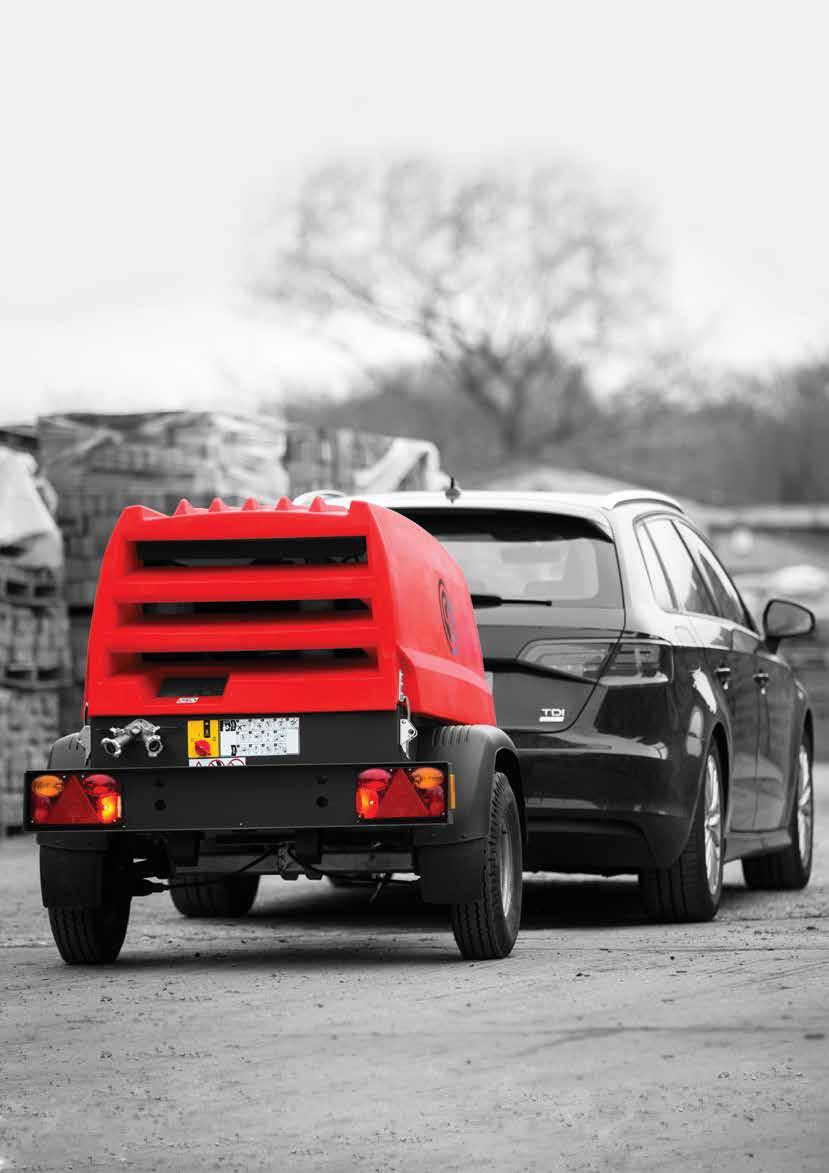

4 Seria sprężarek powietrza Red Rock Seria sprężarek powietrza Red Rock to najnowsza i najbardziej wytrzymała pozycja w ofercie Chicago Pneumatic. W kwestii sprężarek powietrza doskonale wiemy, czego użytkownicy potrzebują: maszyny powinny zapewniać przewoźność, moc i trwałość. Przewoźność: Wszystkie modele można holować za normalnym autem pasażerskim bez potrzeby uzyskania specjalnego prawa jazdy Moc: Bezproblemowe zasilanie jednocześnie nawet dwóch młotów. Na żądanie dostępne są także pakiety z generatorem. Trwałość: Obudowa Red Rock została wykonana z bardzo wytrzymałego polietylenu, który chroni części maszyny i gwarantuje nienaganny wygląd i wydajność każdego dnia. Ponadto oferujemy wiele opcji, dzięki którym urządzenie będzie dokładnie dopasowane do określonych potrzeb użytkowników, w tym opcje dotyczące ochrony przed wpływami atmosferycznymi, jakości powietrza, wariantów holowania oraz licznych możliwości indywidualizacji. RED R CK CPS 2.0 CPS 2.5 CPS CPS 3.0 CPS 3.5 Normalne efektywne ciśnienie robocze bar (g) psi (g) ft 3 /min Zasilanie powietrzem m 3 /min 2,0 2,5 2,0 3,0 3,5 l/s Moc wyjściowa kva Poziom ciśnienia akustycznego (LpA) w odl. 7 m db(a) Poziom mocy akustycznej (LwA) db(a) Maks. temperatura otoczenia, 0 m n.p.m. C Min. temperatura rozruchu C Min. temperatura rozruchu (system cold start ) C Model Kubota D 722 Kubota D 902 Kubota V 1505 Kubota V 1505 Kubota V 1505 Liczba cylindrów Moc wyjściowa przy normalnej prędkości obr. kw 14,9 18,5 26,5 26,5 26,5 Prędkość obr. przy pełnym obciążeniu obr./min Prędkość obr. bez obciążenia obr./min Pojemność Olej silnikowy l 3,7 3,6 5,5 5,5 5,5 Olej sprężarkowy l 5,5 5,5 7,7 7,7 7,7 Zbiornik paliwa l Wymiary maszyny Długość mm Szerokość mm Wysokość mm Ciężar kg Wymiary podwozia Typ Przyczepa z regulowanym dyszlem (bez hamulców) Długość mm Szerokość mm Wysokość mm Ciężar kg < 750 < 750 < Kompletne, mobilne rozwiązania

5 Standardowe funkcje: Wszystkie modele poniżej 750 kg Obudowa polietylenowa Red Rock Szybki serwis jest zapewniony poprzez łatwy dostęp do wszystkich części i łatwą ich wymianę 10 modeli do wyboru Rama bezwyciekowa RED R CK Z generatorem CPS CPS 4.5 CPS 5.0 CPS 5.5 CPS 2.5 G CPS 3.5 G Normalne efektywne ciśnienie robocze bar (g) psi (g) ft 3 /min Zasilanie powietrzem m 3 /min 3,5 4,5 5,0 5,4 2,5 3,5 l/s Moc wyjściowa kva ,5 12 6,5 12 Poziom ciśnienia akustycznego (LpA) w odl. 7 m db(a) Poziom mocy akustycznej (LwA) db(a) Maks. temperatura otoczenia, 0 m n.p.m. C Min. temperatura rozruchu C Min. temperatura rozruchu (system cold start ) C Model Kubota V 1505 T Kubota V 1505 T Kubota V 1505 T Deutz D2011L03 Kubota V 1505 T Kubota V 1505 T Liczba cylindrów Moc wyjściowa przy normalnej prędkości obr. kw ,5 (33) 33 Prędkość obr. przy pełnym obciążeniu obr./min Prędkość obr. bez obciążenia obr./min Pojemność Olej silnikowy l 5,5 5,5 5,5 8,5 5,5 5,5 Olej sprężarkowy l 7,7 7,7 7,7 8 7,7 7,7 Zbiornik paliwa l Wymiary maszyny Długość mm Szerokość mm Wysokość mm Ciężar kg Wymiary podwozia Typ Przyczepa z regulowanym dyszlem (bez hamulców) ANB Przyczepa z regulowanym dyszlem (bez amulców) Długość mm Szerokość mm Wysokość mm Ciężar kg < 750 < 750 < < 750 < 750 Kompletne, mobilne rozwiązania 5

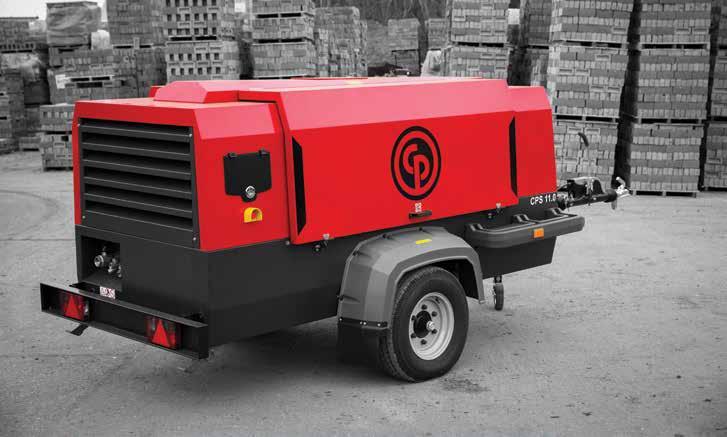

6 CPS i CPS Seria Control Pressure Z dumą prezentujemy dwie sprężarki dysponujące zakresem ciśnień od 7 do 14 bar. Te dwa modele serii Control Pressure są obecnie najwytrzymalszymi sprężarkami średniej wielkości. Zostały zaprojektowane z myślą o najtrudniejszych warunkach roboczych po prostu te maszyny są gotowe na wszelkie ataki żywiołów! Dzięki intuicyjnej obsłudze systemu kontroli ciśnienia obie maszyny zapewniają maksymalną wszechstronność. Model CPS11-10 może pracować w zakresie od 7 do 10 bar. Natomiast model CPS11-14 może pracować w zakresie od 12 do 14 bar. Dlatego użytkownik eksploatuje jedną maszynę, ale korzysta z zakresu możliwości dostępnego dla kilku urządzeń. Wystarczy na panelu ustawić ciśnienie, a sprężarka niezawodnie wykona zadaną pracę. Inne funkcje serii Control Pressure: Przepływ od 9,8 do 11,5 m 3 /min Wydajny silnik John Deere Niski ciężar i kompaktowa konstrukcja Intuicyjnie łatwa obsługa panelu sterowania Rama nierdzewna Wymiana oleju sprężarkowego co 1000 godzin lub raz na 2 lata Szybki serwis dzięki łatwemu dostępowi do wszystkich części Opcje: Zaczep holowniczy Kółko manewrowe lub stopka podporowa System świateł drogowych Kliny pod koła Dodatkowa obróbka sprężonego powietrza Wyposażenie do zastosowań specjalnych System rozruchu w niskiej temperaturze Wkład bezpieczeństwa 6 Kompletne, mobilne rozwiązania

7 CPS CPS Normalne efektywne ciśnienie robocze bar (g) psi (g) ft 3 /min Zasilanie powietrzem m 3 /min 11,5 9, ,2 l/s Maks. temperatura otoczenia, 0 m n.p.m. C Min. temperatura rozruchu C Min. temperatura rozruchu (system cold start ) C Model John Deere 4045HFC04 John Deere 4045HFC04 Liczba cylindrów 4 4 Moc wyjściowa przy normalnej prędkości obr. kw Prędkość obr. przy pełnym obciążeniu obr./min Prędkość obr. bez obciążenia obr./min Pojemność Olej silnikowy l 14,7 14,7 Olej sprężarkowy l 26,5 26,5 Zbiornik paliwa l Wymiary maszyny Długość mm Szerokość mm Wysokość mm Ciężar kg Wymiary podwozia Długość mm Szerokość mm Wysokość mm Ciężar kg Kompletne, mobilne rozwiązania 7

8 Mobilne generatory serii CPDG Generatory CPDG zostały zaprojektowane w taki sposób, aby sprostać najwyższym wymaganiom branży budowlanej. Dzięki sprawdzonej technologii, wytrzymałej konstrukcji i łatwej obsłudze maszyny CPDG są niezawodnym źródłem zasilania elektrycznego. Przemieszczanie generatorów CPDG ze zintegrowanym uchwytem do podnoszenia i otworami na podnośnik widłowy jest bardzo proste. Jednocześnie maszyny są bardzo odporne na uderzenia. Pozostałe funkcje to m.in. łatwy odczyt wskaźników, prosty dostęp do punktów konserwacji, a także wzmocniona struktura. Generatory CPDG są dostępne w obudowie ze stali galwanizowanej. Spełnia ona właściwe wymagania CE obowiązujące na rynkach europejskich. Standardowe funkcje: Obudowa galwanizowana Centralnie wzmocniona struktura Uchwyt do podnoszenia Rama bezwyciekowa z otworami na podnośnik widłowy Zamykany wlew paliwa Trwała listwa zaciskowa, odpowiednia do połączeń z klamrami lub bez Analogowy panel sterowania Łatwy spust wszystkich płynów Dodatkowy filtr paliwa z separatorem wody Dostępne opcje: Odłącznik akumulatora Osłona przeciwdeszczowa wydechu Panel gniazd zasilających Pompa do usuwania oleju silnikowego Działanie w niskich temperaturach Grzałka chłodziwa silnika Złącza do zewnętrznego doprowadzenia paliwa Ładowarka akumulatora Sanie z otworami dla wózka widłowego Zbiornik paliwa o dużej pojemności Panele z automatycznymi przełącznikami zasilania (ATB) CPDG 9 CPDG 14 CPDG 20 CPDG 30 CPDG 40 Parametry elektryczne Napięcie znamionowe V 400 / / / / / 230 Moc podstawowa (PRP) kva 9 13, Moc w trybie gotowości (Standby) kva , Współczynnik mocy cos Phi 0,8 0,8 0,8 0,8 0,8 Zużycie paliwa Zużycie paliwa przy 100% mocy PRP l/h 2,5 3,5 5, Praca autonomiczna przy pełnym obciążeniu h 22 15,7 10, ,4 Pojemność zbiornika paliwa l Model Kubota D1105-BG2 Kubota D1703M-BG Kubota V2403M-BG Kubota V3300-BG2 Kubota V3800DI-T-BG-E3 Moc obr./min Zgodność z normą emisji spalin 97/68/WE Poniżej 19 kw Poniżej 19 kw UE Stage IIIA UE Stage IIIA UE Stage IIIA Poziom hałasu Poziom mocy akustycznej (LwA) db(a) Poziom ciśnienia akustycznego (LpA) Wymiary i ciężar db(a) w odl. 7 m Długość mm Szerokość mm Wysokość mm Ciężar kg Kompletne, mobilne rozwiązania

9 CPDG 60 CPDG 85 CPDG 105 CPDG 120 CPDG 150 CPDG 200 Parametry elektryczne Napięcie znamionowe V 400 / / / / / / 230 Moc podstawowa (PRP) kva Moc w trybie gotowości (Standby) kva Współczynnik mocy cos Phi 0,8 0,8 0,8 0,8 0,8 0,8 Zużycie paliwa Zużycie paliwa przy 100% mocy PRP l/h 14,8 19, ,5 45,8 Praca autonomiczna przy pełnym obciążeniu h Pojemność zbiornika paliwa l Model John Deere 4045HFU81 John Deere 4045HFU82 John Deere 4045HFU82 John Deere 4045HFU82 John Deere 6068HFU82 John Deere 6068HFU82 Moc obr./min Zgodność z normą emisji spalin 97/68/WE UE Stage IIIA UE Stage IIIA UE Stage IIIA UE Stage IIIA UE Stage IIIA UE Stage IIIA Poziom hałasu Poziom mocy akustycznej (LwA) db(a) Poziom ciśnienia akustycznego (LpA) db(a) w odl. 7 m Wymiary i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg Kompletne, mobilne rozwiązania 9

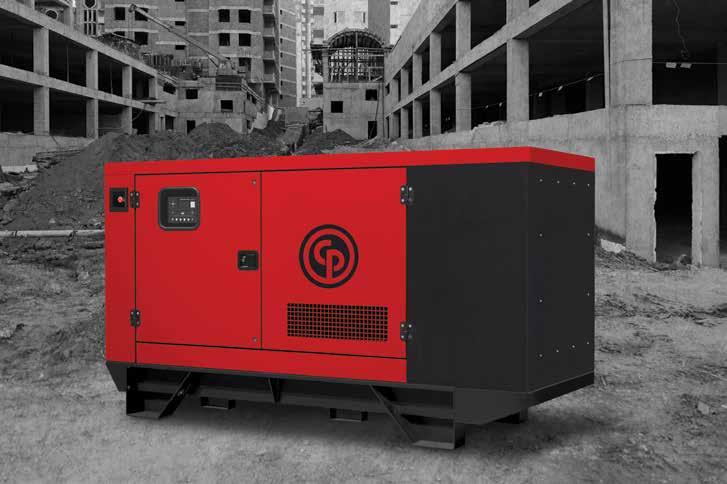

10 Generatory serii CPSG Maszyny CPSG skonstruowano w taki sposób, aby sprostały wymagającym warunkom roboczym, dzięki czemu idealnie nadają się do użytku, gdzie potrzebne jest stałe źródło zasilania przez 24 godziny i 7 dni w tygodniu. Urządzenia charakteryzują się szerokim zakresem zastosowań w krajach, gdzie nie obowiązują specyficzne regulacje, a także nadają się do eksploatacji stacjonarnej na rynku europejskim. Konstrukcja zawiera wyłącznie komponenty wysokiej jakości, obudowa jest galwanizowana, a precyzyjny montaż i staranne testy gwarantują długą i niezawodną pracę. Ofertę dopełnia szeroki zakres opcji, które zapewniają funkcjonalność dostosowaną do wymaganych parametrów zasilania. Standardowe funkcje: Obudowa galwanizowana Rama bezwyciekowa Zaawansowany panel sterowania z możliwością zdalnej obsługi Zamykany wlew paliwa Łatwy dostęp do zbiornika paliwa podczas czyszczenia, aby zapobiegać uszkodzeniom spowodowanym przez zanieczyszczenia Łatwy spust wszystkich płynów Dostępne opcje: Dodatkowy filtr paliwa z separatorem wody Odłącznik akumulatora Grzałka chłodziwa silnika Złącza do zewnętrznego zbiornika paliwa Ładowarka akumulatora Otwarta rama Uchwyt do podnoszenia Duża pojemność zbiornika paliwa Moduł rozdziału mocy CPSG CPSG9 CPSG14 CPSG13 CPSG20 CPSG18 CPSG30 CPSG27 CPSG40 CPSG60 CPSG55 CPSG85 CPSG80 CPSG105 CPSG95 CPSG130 CPSG110 Dane eksploatacyjne Częstotliwość znamionowa Hz Napięcie znamionowe* V 220/ / / / / / / / /127 Moc podstawowa (PRP) kva , Moc w trybie gotowości (Standby) kva 10 12, ,8 21,5 23, Zużycie paliwa Pojemność zbiornika paliwa l Zużycie paliwa przy obciążeniu 75% mocy PRP l/h 2,1 2,38 2,8 3,4 3,9 4,6 5,7 6,6 7,4 8,7 9,7 11,8 14,5 17,1 17,6 21, ,6 Praca autonomiczna h 26 23,1 19,6 16,2 14, ,4 15,9 14,2 12,1 11,9 9,7 14,8 12,6 12,2 10 9,8 8,4 Model Kubota D1105-BG2 Kubota D1703-M-BG Kubota V2403-M-BG Kubota V3300-BG Kubota V3800DI-T-BG 2 Cummins 4BTA-3.9-G2 Cummins 6BT-5.9-G2 Cummins 6BT5.9-G2. Cummins 6BTAA-5.9-G2 Prędkość obr./min Regulacja prędkości Mechaniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Alternator Model ECP3-1L/4A ECP3-3L/4 ECP28-M/4A ECP28-VL/4A ECP32-3S/4A ECP32-2L/4A ECP34-1S/4A ECP34-2S ECP34-1L Układ wzbudzania MAUX MAUX MAUX MAUX MAUX MAUX MAUX MAUX MAUX Model AVR DSR DSR DSR DSR DSR DSR DSR DSR DSR Wymiary i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg Struktura mechaniczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna * W razie innej konfiguracji napięciowej prosimy o skonsultowanie się z nami. 10 Kompletne, mobilne rozwiązania

11 CPSG CPSG200 CPSG185 CPSG300 CPSG280 CPSG410 CPSG360 CPSG460 CPSG420 CPSG525 CPSG455 CPSG570 CPSG510 CPSG635 CPSG550 CPSG680 CPSG645 CPSG750 CPSG675 Dane eksploatacyjne Częstotliwość znamionowa Hz Napięcie znamionowe* V 480/ / / / / / / / /277 Moc podstawowa (PRP) kva Moc w trybie gotowości (Standby) kva Zużycie paliwa Pojemność zbiornika paliwa l Zużycie paliwa przy obciążeniu 75% mocy PRP l/h 31,7 37,5 46, ,1 74,7 72,9 83,4 83,4 92,9 94,2 106,6 103,8 114, ,7 119,1 134,4 Praca autonomiczna h 15, ,4 8,7 16,6 14,4 14,8 12,9 12,9 11,6 11,5 10,1 10,4 9,4 11,9 10,1 10,9 9,6 Model Doosan P086 TI Doosan P126 TI-II Doosan P158 LE Doosan DP158 LC Doosan DP158 LD Doosan DP180 LA Doosan DP180 LB Doosan DP222 LB Doosan DP222 LC Prędkość obr./min Regulacja prędkości Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Elektroniczna Alternator Model ECO38-2S ECO38-2L ECO40-2S ECO40-1S ECO40-3S ECO40-2S ECO40-1L ECO40-3S ECO40-1.5L ECO40-1L ECO40-2L ECO40-1.5L ECO40-2L ECO40-VL ECO43-1SN ECO40-VL Układ wzbudzania MAUX MAUX MAUX MAUX MAUX MAUX MAUX MAUX MAUX Model AVR DSR DSR DER1 DER1 DER1 DER1 DER1 DER1 DER1 Wymiary i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg Struktura mechaniczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna Izol. akustyczna * W razie innej konfiguracji napięciowej prosimy o skonsultowanie się z nami. Kompletne, mobilne rozwiązania 11

12 Przewoźne generatory serii CPPG CPPG Inverter Cichy generator o mocy poniżej 3 kva do codziennego użytku. CPPG Standard Linia produktów CPPG Standard obejmuje generatory benzynowe o prostej, sprawdzonej konstrukcji, wyposażone we wszystkie funkcje niezbędne do okazjonalnego zastosowania. Maszyny zostały zaprojektowane w taki sposób, aby generować stałe zasilanie elektryczne i zapewnić bezpieczną, przyjazną dla użytkownika obsługę przez cały, długi okres eksploatacji. CPPG Professional Generator stworzony przez profesjonalistów dla profesjonalistów, opracowany z myślą o intensywnym i ciągłym użyciu. Model CPPG Professional jest dostępny z silnikiem m lub wysokoprężnym, dzięki czemu jest bardzo uniwersalny. CPPG Advanced Bardzo zaawansowany generator prądotwórczy do trudnych, całodziennych zastosowań. W standardzie wyposażony w wiele przydatnych dodatków, łatwy w obsłudze, bezpieczny w działaniu i charakteryzujący się wydłużonym okresem eksploatacji. Model CPPG Advanced to wyjątkowa niezawodność podczas intensywnego użytkowania w trudnych warunkach. Dostępne z silnikiem m lub wysokoprężnym. CPPG Advanced+ Izolowany akustycznie generator, wyposażony w ten sam zestaw funkcji co model Advanced, dzięki czemu idealnie sprawdza się w zapylonym otoczeniu lub w miejscach, gdzie obowiązują ograniczenia emisji hałasu. Korpus nie tylko pełni funkcję dźwiękochłonną, ale także chroni maszynę przed pyłem. 12 Kompletne, mobilne rozwiązania

13 CPPG CPPG2i CPPG2iW CPPG INVERTER CPPG3i CPPG3iW CPPG2.3 CPPP2.5W CPPG5 CPPG5.5W CPPG STANDARD CPPG5T CPPG7 * CPPG7W CPPG7T * Parametry generatora Częstotliwość znamionowa Hz Napięcie znamionowe V / / / / / 230 Znamionowa moc wyjściowa kva 1,6 3,0 2,3 2,5 5 6,2 6,0 6,5 7,5 Szczytowa moc wyjściowa kva 1,8 3,3 2,5 2,8 5,5 6,8 6,5 7,0 8,1 Współczynnik mocy cos Phi ,8 1 0,8 Pojemność zbiornika paliwa l Praca autonomiczna przy mocy znamionowej h Konfiguracja gniazd 1 x SCH 2 x 3P20A 2 x SCH 2 x SCH 2 x SCH + 1 x 2 x 3P20A + 1 x 2 x 3P20A + 1 x 3P32A 4 x 3P20A 1 x SCH + 1 x 2 x SCH + 1 x TL240 TL x TL240 5P16A 3P32A 4 x 3P20A + 1 x TL240 1 x SCH + 1 x 5P16A SCH: gniazdo ze stykiem ochronnym 2P+G 16A 3P16A: CEE 230V 2P+G 16A 3P32A: CEE 230V 2P+G 32A 5P16A: CEE 400V 3P+N+G 16A 3P20A: Nema 120 V 20A TL120: Nema 120V twist lock 20A TL240: Nema 240/120 V Twist Lock Model CP148F CP170FD CP200FA CP390FD CP390FD CP420FD CP420FD Prędkość znamionowa obr./min Moc wyjściowa kwm 2,4 4,4 4,1 8,2 8,2 9 9 Pojemność skokowa cm Rozruch Ręczny Elektryczny / ręczny Ręczny Elektryczny / ręczny Elektryczny / ręczny Elektryczny / ręczny Elektryczny / ręczny Alternator Moc kva 2 3 2,5 5 5,5 6,3 6 6,5 7,5 Poziom hałasu Poziom ciśnienia akustycznego (LpA) w odl. 7 m db(a) Poziom mocy akustycznej (LwA) db(a) Wymiary i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg CPPG PROFESSIONAL (BENZYNOWY) CPPG PROFESSIONAL (DIESEL) CPPG CPPG3P CPPG3.5P CPPG5P CPPG6.5P CPPG7.5P CPPG8P CPPW210 CPPG4P* CPPG4.5P* CPPG6P* CPPG7P* Parametry generatora Częstotliwość znamionowa Hz Napięcie znamionowe V / / / / 120 Prędkość znamionowa obr./ min Moc wyjściowa kwm 3,2 3,8 5,7 5,7 7,7 7,7 7,7 4,5 5,4 4,5 6,5 7,4 6,5 Pojemność skokowa cm Rozruch Ręczny Ręczny Ręczny Ręczny Ręczny Ręczny Ręczny Ręczny Ręczny Ręczny Ręczny Alternator Moc kva 2,7 3 4, ,5 4, ,5 7 Poziom hałasu Poziom ciśnienia akustycznego db(a) (LpA) w odl. 7 m Poziom mocy akustycznej (LwA) db(a) Wymiary i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg * Niezgodność z dyrektywą 2000/14/WE. 400 / / 120 Znamionowa moc wyjściowa kva 2,4 2,9 4,3 5,4 6,1 7 5,2 3,3 3,5 4 4,9 4,7 5,6 Szczytowa moc wyjściowa kva 2,9 3,4 5,1 6,3 7,1 8,3 6,1 3,9 3,7 4,6 5,9 5,2 6,9 Współczynnik mocy cos Phi 0,9 0,9 0,9 0,8 0,9 0,8 0,8 0,9 1 0,8 0,9 0,8 Pojemność zbiornika paliwa l ,1 3,5 3,5 5,5 5,5 Praca autonomiczna przy mocy 9, ,8 3,9 2,1 2,8 2,8 2,8 2,3 2,8 h znamionowej Konfiguracja gniazd 2 x SCH 2 x SCH 1 x SCH + 1 x 3P16A 1 x SCH + 1 x 3P16A + 1 x 5P16A 1 x SCH + 1 x 3P32A 1 x SCH + 1 x 3P16A + 1 x 5P16A 1 x 3P16A + 1 x 5P16A + Welding DC output A 1 x SCH + 1 x 3P16A 1 x 3P20A + 1 x TL240 1 x SCH + 1 x 5P16A 1 x SCH + 1 x 3P32A 1 x 3P20A + 1 x TL240 SCH: gniazdo ze stykiem ochronnym 2P+G 16A 3P16A: CEE 230V 2P+G 16A 3P32A: CEE 230V 2P+G 32A 5P16A: CEE 400V 3P+N+G 16A 3P20A: Nema 120 V 20A TL120: Nema 120V twist lock 20A TL240: Nema 240/120 V Twist Lock Model GX160 Benzin GX200 Benzin GX270 Benzin GX270 Benzin GX390 Benzin GX390 Benzin GX390 Benzin Yanmar L70 Diesel Yanmar L70 Diesel Yanmar L100 Diesel 400 / x SCH + 1 x 3P16A + 1 x 5P16A Yanmar L100 Diesel Kompletne, mobilne rozwiązania 13

14 Seria CPPG kontynuacja 14 Kompletne, mobilne rozwiązania CPPG ADVANCED+ (BENZYNOWY) CPPG ADVANCED+ (DIESEL) CPPG CPPG12AS CPPG14AS CPPG4AS CPPG6AS CPPG7AS CPPG9AS CPPG10AS Parametry generatora CPPG ADVANCED (BENZYNOWY) Częstotliwość znamionowa Hz Napięcie znamionowe V / / / / / 230 Znamionowa moc wyjściowa kva 10,1 11,9 3,4 4,8 5,6 7,6 9,1 Szczytowa moc wyjściowa kva 11,9 13,9 4,1 5,9 6,9 8,8 10,6 Współczynnik mocy cos Phi 0,9 0,8 0,9 0,9 0,8 0,9 0,8 Pojemność zbiornika paliwa l Praca autonomiczna przy mocy h 4,4 4,3 14,5 12, ,4 8,3 8 8,3 znamionowej Konfiguracja gniazd 1 x SCH + 1 x 3P16A + 1 x 3P32A 1 x SCH + 2 x 3P16A + 1 x 5P16A 1 x SCH + 1 x 3P16A + 1 x 3P32A 1 x SCH + 2 x 3P16A + 1 x 5P16A 1 x SCH + 1 x 3P16A + 1 x 3P32A 2 x 3P20A + 1 x TL240 CPPG ADVANCED (DIESEL) CPPG CPPG5A CPPG6.5A CPPG7.5A CPPG8A CPPG12A CPPG14A CPPG6A* CPPG7A* CPPG9A* CPPG10A* Parametry generatora Częstotliwość znamionowa Hz Napięcie znamionowe V / / / / / 230 Znamionowa moc wyjściowa kva 4,3 5,4 6,1 7,0 10,1 11,9 4,9 5,6 7,6 8,8 Szczytowa moc wyjściowa kva 5,3 6,3 7,1 8,3 11,9 13,9 5,9 6,9 8,8 10,3 Współczynnik mocy cos Phi 0,9 0,8 0,9 0,8 0,9 0,8 0,9 0,8 0,9 0,8 Pojemność zbiornika paliwa l Praca autonomiczna przy mocy znamionowej h 8,1 8,1 6,3 6,3 4,3 4,3 12,4 12,4 8,3 8,3 Konfiguracja gniazd 1 x SCH + 1 x SCH x SCH x SCH + 1 x SCH + 1 x SCH x SCH + 1 x SCH + 1 x SCH + 1 x SCH x 3P16A + x 3P16A + 1 x 3P16A x 3P16A + 1 x 3P16A + x 3P32A x 3P32A 1 x 5P16A 1 x 3P32A x 5P16A 1 x 3P32A x 5P16A x 3P32A 1 x 5P16A 1 x 3P32A x 5P16A SCH: gniazdo z zestykiem ochronnym 2P+G 16A 3P16A: CEE 230V 2P+G 16A 3P32A: CEE 230V 2P+G 32A 5P16A: CEE 400V 3P+N+G 16A 3P20A: Nema 120 V 20A TL120: Nema 120V twist lock 20A TL240: Nema 240/120 V Twist Lock Model GX270 GX270 GX390 GX390 GX630 GX630 Yanmar L100 diesel Yanmar L100 diesel 1 x SCH + 1 x 3P16A + 1 x 3P32A 2 x 3P20A + 1 x TL240 Lombardini 25LD330 diesel Lombardini 25LD330 diesel Prędkość znamionowa obr./min Moc wyjściowa kwm 5,7 5,7 7,7 7, ,5 6, Pojemność skokowa cm Rozruch Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Alternator Moc kva 4, , Poziom hałasu Poziom ciśnienia akustycznego (LpA) w odl. 7 m db(a) Poziom mocy akustycznej (LwA) db(a) Wymiary i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg x SCH + 2 x 3P16A + 1 x 5P16A SCH: gniazdo ze stykiem ochronnym 2P+G 16A 3P16A: CEE 230V 2P+G 16A 3P32A: CEE 230V 2P+G 32A 5P16A: CEE 400V 3P+N+G 16A 3P20A: Nema 120 V 20A TL120: Nema 120V twist lock 20A TL240: Nema 240/120 V Twist Lock Model GX630 GX630 Yanmar L70 diesel Yanmar L100 diesel Yanmar L100 diesel Lombardini 25LD330 diesel Lombardini 25LD330 diesel Prędkość znamionowa obr./min Moc wyjściowa kwm ,5 6,5 7,4 6, Pojemność skokowa cm Rozruch Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Elektryczny Alternator Moc kva 9,5 11,5 4,1 6 6, Poziom hałasu Poziom ciśnienia akustycznego (LpA) db(a) w odl. 7 m Poziom mocy akustycznej (LwA) db(a) Wymiary i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg * Niezgodność z dyrektywą 2000/14/WE.

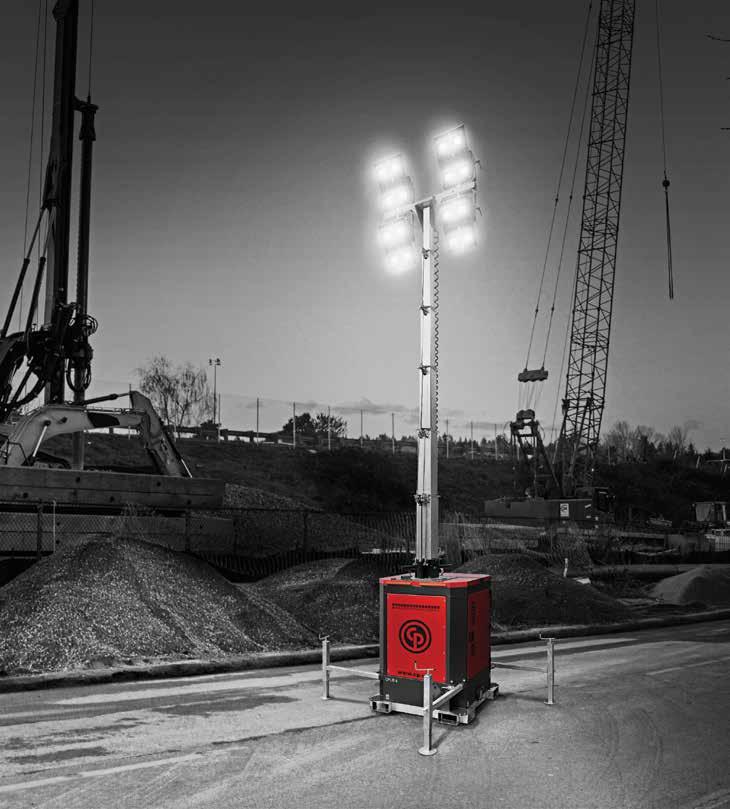

15 Wieże oświetleniowe do różnych zastosowań Oferujemy wieże oświetleniowe do różnych zastosowań w różnych warunkach. Ponadto nasze rozwiązania są dostępne dla różnych poziomów budżetowania. Klienci mogą wybierać spośród wielu opcji dotyczących oświetlenia LED, konstrukcji obudowy czy zakresu funkcji. Często wieże oświetleniowe są eksploatowane w trudnych warunkach, dlatego skoncentrowaliśmy się na tym, aby zapewnić niezmienną najwyższą wydajność i zoptymalizować okres użytkowania oraz wartość odsprzedażową. Kolejnym ważnym aspektem naszych prac projektowych jest uproszczenie serwisu dzięki łatwemu dostępowi do serwisowanych części i spustów płynów w maszynie. Wszystkie modele są wyposażone w ekologiczną ramę zabezpieczoną przed ewentualnym przedostaniem się płynów do środowiska. Kompletne, mobilne rozwiązania 15

16 WIEŻA OŚWIETLENIOWA CPLT V15 CPLT V15 LED CPLT H5 CPLT H6 LED CPLB 6 LED Dane eksploatacyjne Częstotliwość znamionowa Hz Napięcie znamionowe VAC Moc znamionowa (PRP) kw 5,4 6,8 2,5 2,7 6 2,7 2,7 Temperatura robocza (min./maks.) ºC -25 / / / / / 40 Poziom mocy akustycznej (LwA) db(a) Poziom ciśnienia akustycznego (LpA) db(a) w odl. 7 m Model Kubota Z482 Kubota Z482 Kubota D1105-EBG2 Hatz 1 B 50 Hatz 1 B 50 Prędkość obr./min Moc znamionowa netto (PRP) kw 6,9 8,1 2,7 3 7,5 3,5 3,5 Chłodzenie Płyn Płyn Płyn Powietrze Powietrze Liczba cylindrów Alternator Model Sincro EK 2 MCT Meccalte LT3/75 Meccalte LT3N-160/4 Linz E1C13S A/4 Linz E1C13S A/4 Moc znamionowa kva 6 7,5 3,5 4,5 8 5,5 5,5 Izolacja / ochronna obudowa Klasa/IP H / 23 H / 21 H / 21 H / 21 H / 21 Zużycie paliwa Pojemność zbiornika paliwa l Praca autonomiczna h Moc wyjściowa Zasilanie dodatkowe kw 1, ,3 1,2 1,2 Oświetlenie Reflektory Metalohalogenkowe LED Metalohalogenkowe LED LED Moc W 4 x x x x x 350 Maszt Typ Ręczny pionowy, 5 odcinków Ręczny pionowy, 5 odcinków Hydrauliczny Hydrauliczny Hydrauliczny Obrót stopnie Maksymalna wysokość mm Maksymalna prędkość wiatru km/h Obudowa i przyczepa Przyczepa Zwarta przyczepa z 4-stopniowym systemem poziomowania, zgodna z DOT US Odnośnie homologacji UE: sprawdzić dostępność Homologacja drogowa UE: sztywny lub regulowany dyszel, lub przyczepa do transportu w obrębie miejsca pracy Rama Rama bezwyciekowa Rama bezwyciekowa Obudowa Obudowa Red Rock, otwierana do góry Obudowa ze stali galwanizowanej, powłoka z lakieru proszkowego Wymiary (łącznie ze sztywnym dyszlem transportowym) i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg Kompletne, mobilne rozwiązania

17 WIEŻA OŚWIETLENIOWA CPLB 2 CPLB 2 LED Dane eksploatacyjne Częstotliwość znamionowa Hz Napięcie znamionowe VAC Oświetlenie Reflektory Metalohalogenkowe LED Moc W 4 X X 160 Maszt Typ Ręczny Ręczny Obrót stopnie 0 0 Maksymalna wysokość mm Maksymalna prędkość wiatru km/h Wymiary (łącznie ze sztywnym dyszlem transportowym) i ciężar Długość mm Szerokość mm Wysokość mm Ciężar kg Poradnik doboru wieży oświetleniowej CPLT V15 CPLT V15 LED CPLT H5 CPLB 6 LED CPLB 2 CPLB 2 LED Zużycie paliwa 2 l/h 0,7 l/h 1,7 l/h 0,5 l/h 0 l/h 0 l/h Pokrycie obszaru 4000 m m m m m m 2 Funkcje bezpieczeństwa Maszt ręczny, pionowy Maszt ręczny, pionowy Maszt hydrauliczny, pionowy Maszt hydrauliczny, pionowy Maszt ręczny, pionowy Maszt ręczny, pionowy Trwałość lamp 6000 godz godz godz godz godz godz. Transport 16 jedn. na ciężarówce 16 jedn. na ciężarówce 8 jedn. na ciężarówce 22 jedn. na ciężarówce 32 jedn. na ciężarówce 32 jedn. na ciężarówce Dodatkowe funkcje Obudowa Red Rock Obudowa Red Rock Heavy duty Kompaktowa konstrukcja Proste podłączanie do dowolnego źródła zasilania Proste podłączanie do dowolnego źródła zasilania *** Doskonały wybór ** Dobry wybór Kompletne, mobilne rozwiązania 17

18 ŁATWE SERWISOWANIE. PROSTY DOSTĘP DO WYMIENNYCH CZĘŚCI. ZESTAWY SERWISOWE TO KRÓTKIE PRZESTOJE Mamy jeden, jasno określony cel: minimalizować przestoje u naszych klientów. Chicago Pneumatic koncentruje się na sprawnej realizacji zleceń i skracaniu okresu serwisowania szybki dostęp do części ma tu kluczowe znaczenie. Nasza globalna sieć przedstawicieli zapewnia wszystkie części, środki smarne i akcesoria, dzięki którym Twój produkt będzie z znakomitym stanie, niezawodnie działając tam, gdzie trzeba.

19

20 Ponad 100-letnie doświadczenie Od 1901 roku marka Chicago Pneumatic to wysokowydajne narzędzia i urządzenia, przeznaczone do różnorodnych zastosowań. Obecnie Chicago Pneumatic to firma o zasięgu globalnym z lokalnymi placówkami obsługi klienta na całym świecie. Narzędzia i sprężarki powietrza Chicago Pneumatic są dostosowane do potrzeb rynku maszyn przemysłowych, budowlanych i serwisu motoryzacyjnego. Codziennie opracowujemy i wytwarzamy nowe produkty z myślą o zaspokojeniu potrzeb naszych klientów nie tylko obecnie, ale i w przyszłości. Aby uzyskać dodatkowe informacje, prosimy kontaktować się z najbliższym partnerem firmy CP: Używaj wyłącznie części oryginalnych. Wszelkie uszkodzenia lub usterki spowodowane stosowaniem niezatwierdzonych części nie są objęte gwarancją ani odpowiedzialnością za produkt Chicago Pneumatic. Dane techniczne mogą ulec zmianie.
