1 Szanowni Państwo, Stale rosną techniczne wymagania dla budynków. Dzisiaj potrzeba coraz więcej instalacji, aby budynek funkcjonował optymalnie. Bezpieczne rozprowadzenie i mocowanie różnych rurociągów odgrywa w tym szczególnie ważną rolę. Z tego powodu znacząco rozwinęliśmy naszą ofertę w zakresie elementów montażowych i mocujących. Wiele doświadczeń i inspiracji wziętych z praktyki zostało uwzględnionych w naszych systemach. Do najważniejszych zadań naszego serwisu należy oferowanie najbardziej korzystnych rozwiązań, które mogą ułatwić Państwa codzienną pracę. W nowym katalogu głównym systemów instalacyjnych, przedstawiony został asortyment naszych produktów systemu SaMontec (do mocowania instalacji), E-fix (do mocowania instalacji elektrycznych) oraz produktów przeznaczonych do mocowania urządzeń sanitarnych w bardziej przejrzysty i przystępny sposób. Nowy układ rozdziałów został tak skonstruowany, aby bardziej pogrupować produkty według ich zastosowania i ułatwić znalezienie potrzebnych elementów. Nasz kompletny asortyment spełnia teraz najwyższe wymagania stawiane mocowaniom przeznaczonym do dużych obciążeń. Uniwersalny system szyn FUS został znacząco rozszerzony, uzupełniona została także oferta produktów wykonanych ze stali nierdzewnej, co zdecydowanie powiększyło możliwości zastosowania. Chcemy bowiem zaoferować jak najwięcej możliwości zastosowania produktów, aby były pomocne w Państwa codziennej pracy. Dzięki temu, że poszerzony został asortyment produktów, ich wybór jest bardziej komfortowy i ekonomiczny. Prosimy o Państwa opinie i uwagi, abyśmy nadal mogli kontynuować pracę nad udoskonaleniem naszych systemów i procesów. Z poważaniem Klaus Fischer

2 Serwis 4 Grid fischer na świecie Metal roof Oddziały firmy fischer: System Electrical Sanitary Radiator fischer Deutschland Vertriebs GmbH Weinhalde Waldachtal GERMANY Tel.: (0049) Fax: (0049) fischer-info@fischer.de anwendungstechnik@fischer.de vertriebsinnendienst@fischer.de fischer Austria GmbH Wiener Straße Traiskirchen AUSTRIA Tel.: (0043) Fax: (0043) sales@fischer.at technik@fischer.at office@fischer.at fischer UK Limited Whitely Road Wallingford OX 10 9AT GREAT BRITAIN Tel.: (0044) Fax: (0044) info@fischer.co.uk marketing@fischer.co.uk fischer S.A.S. 12, rue Livio B. P Strasbourg-Cedex FRANCE Tel.: (0033) Fax: (0033) info@fischer.fr Fischer Ibérica S.A. Klaus Fischer Mont-Roig del Camp Tarragona SPAIN Tel.: (0034) Fax: (0034) tacos@fischer.es fischer italia s.r.l. Corso Stati Uniti, 25 Casella Postale Padova Z.I. Sud ITALY Tel.: (0039) Fax: (0039) dirtec@fischeritalia.it fischer Benelux B.V. Amsterdamsestraatweg 45 B/C 1411 AX-Naarden NETHERLANDS Tel.: (0031) Fax: (0031) info@fischer.nl fischer a/s Sandvadsvej 17 A 4006 Køge DENMARK Tel.: (0045) Fax: (0045) fidk@fischer-skandinavien.dk fischer s. n. c. Schaliënhoevedeef 20 D 2800 Mechelen BELGIUM Tel.: (0032) Fax: (0032) info@fischerbelgium.be fischer HUNGÀRIA Bt. Gubacsi-ut Budapest HUNGARY Tel.: (0036) Fax: (0036) info@fischerhungary.hu fischer international s.r.o. Průmyslová Brandýs nad Labem CZECH REPUBLIC Tel.: (0042) Fax: (0042) info@fischerwerke.cz fischerpolska Sp. z o.o. ul..albatrosow Kraków POLAND Tel.: (0048) Fax: (0048) biuro@fischerpolska.pl fischer brasil Rua do Rócio, 84 10º andar Vila Olimpia São Paulo - SP CEP: BRAZIL Tel. (0055) Fax: (0055) fischer@fischerbrasil.com.br

3 5 Metal roof Serwis Grid fischer Argentina S.A. Armenia Munro Ra-PCIA: De Buenos Aires ARGENTINA Tel.: (0054) Fax: (0054) fischer systems Asia Pte. Ltd. 150 Kampong Ampat #04-03 KA Centre Singapore SINGAPORE Tel: (0065) Fax: (0065) fischer (Taicang) Co., Ltd. Shanghai Rep. Office Rm , No. 63 Chifeng Road, Shanghai Tel (0086) Fax (0086) fischer Korea Co. Ltd. Tae Young Bldg., 1st Floor 243 Gunja-dong, Kwangjin-gu SEOUL SOUTH KOREA Tel.. (0082) Fax: (0082) fischertech@korea.com fischer Sverige AB Koppargatan Norrköping SWEDEN Tel. (0046) Fax: (0046) fischer Norge AS Enebakkveien OSLO NORWAY Tel.: (0047) /10 Fax: (0047) /13 System Electrical Sanitary Radiator fischer Finland Kuutamokatu 8 A ESPOO FINLAND Tel.: (00358) Fax: (00358) jorma.makkonen@fischerfinland.fi fischer Sistemas de Fijación, S.A. de C.V. Gustavo Baz No. 47 Col. Xocoyoualco TLALNEPANTLA MEXICO Tel.: (0052) Fax: (0052) info@fischermex.com.mx fischer Japan K.K. Seishin Kudan Building 3rd Floor Kudan Minami Chiyoda-ku Tokyo JAPAN Tel.: (0081) Fax: (0081) glenz@world.odn.ne.jp fischer Australia Pty. Ltd. 24 Simla Street MITCHAM VIC 3132 AUSTRALIA Tel.: (0061) Fax: (0061) info@fischer.com.au OOO fischer Befestigungssysteme Rus ul. Dokukina 16/1, Building MOSCVA RUSSIA Tel.: (007) Fax: (007) fischer FZE P. O. Box Jebel Ali Free Zone DUBAI UNITED ARAB EMIRATES Tel.: (0097) Fax: (0097) jayanta@fischer.ae fischer S. K. s. r. o. Vajnorská 134/A Bratislava SLOVAKIA fischerwerke Portugal LDA. info@fischer.de fischer Greece (in foundation) info@fischer.de

4 Serwis 6 Korzyści dla profesjonalistów: KATALOG GŁÓWNY 2009 Katalog Główny fischer 2009 na 282 stronach zapewnia pomoc przy wyborze odpowiedniego i bezpiecznego mocowania. Znajdziecie w nim Państwo: Opis zalet produktów oraz korzyści płynących z ich wyboru Wskazówki montażowe Porady instalacyjne Szczegółowe parametry techniczne Informacje o technice mocowania Podsumowując: wszystko co profesjonaliści potrzebują wiedzieć o mocowaniach. Radiator Sanitary Electrical System Metal roof Grid Katalog główny 2009 otrzymacie Państwo u handlowców firmy fischerpolska sp z o.o. lub zamawiając bezpośrednio: telefon (012)

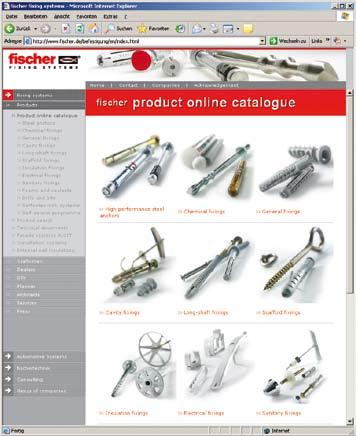

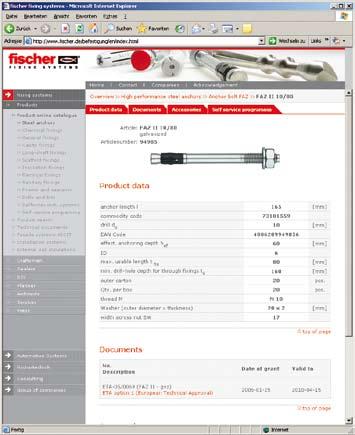

5 katalog online produktów fischer 7 Serwis Metal roof System Electrical Sanitary Radiator Grid katalog Online produktów fischer ( wersja językowa D/GB ) Kontakt: Informacje dotyczące obsługi regionalnej przez przedstawicieli handlowych, są dostępne na stronie lub w Biurze Obsługi Klienta pod tel fischerpolska sp z o.o Kraków; ul. Albatrosów 2 tel ; fax: info@fischerpolska.pl;

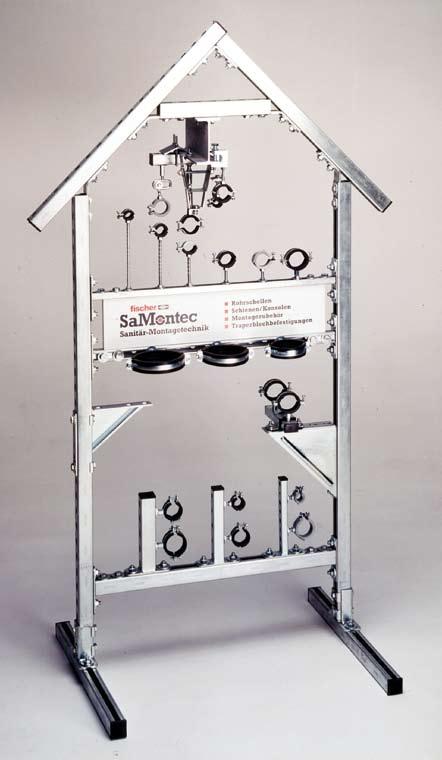

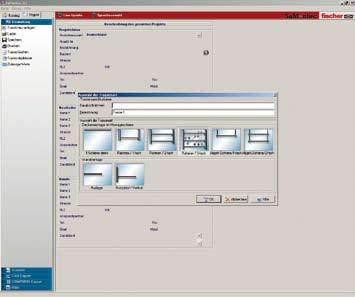

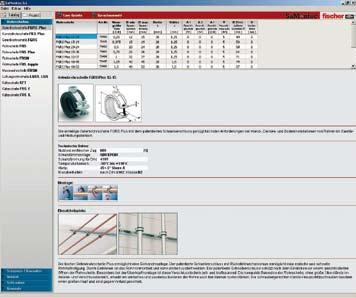

6 Serwis 8 Osiągnięcia, które nas łączą fischer SaMontec 3.2 System Electrical Radiator Sanitary Metal roof Grid fischer SaMontec 3.2 ZALETY Wszystkie konieczne dane podawane są z uwzględnieniem aktu - alnych wartości DIN (wielkość nominalna, grubość izolacji itd.). Stała kontrola projektowania, ciągły podgląd wykonywanych obliczeń. Uporządkowanie projektów dzięki zintegrowanemu bankowi danych. Zawsze aktualna wersja oprogramowania - uaktualnienia przez Internet. Funkcja przełączania języka (np. obliczenia prowadzimy w jednym języku, wydruk wykonujemy w innym). ZASTOSOWANIE Obliczenia dla kompletnego systemu rurowego. Rozplanowanie różnych elementów konstrukcji systemu fischer SaMontec ( obejmy do rur, szyny itd.). Zamów: info@fischerpolska.pl

7 9 Serwis PRZELICZNIKI I JEDNOSTKI JEDNOSTKI PODSTAWOWE Zmienna Długość Ciężar Czas Natężenie prądu Temperatura Ilość substancji Światłość Symbol wzoru l m t I T n l v Jednostka metr kilogram sekunda amper Kelvin Mol kandela Symbol m kg s A K mol cd PRZELICZNIKI I JEDNOSTKI Wielkość Symbol Jednostka Inne Przeliczenie Uwagi SI Długość l m 1 m = 10 dm = 100 cm = mm 1 mm = µm 1 cal= 25.4 mm 1 km = m Powierzchnia A, S m² a, ha 1 m² = cm² = m² 1 a = 100 m² 1 ha = 100 a = m² Objętość V m³ l 1 m³ = dm³ = cm³ 1 l = 1 dm³ = m³ 1 ml = 1 cm³ Czas t s min, h, d 1 min = 60 s 1 h = 60 min = s 1 d = 24 h Częstotliwość f Hz 1 Hz = 1/s Prędkość v m/s m/s, km/h 1 m/s = 3.6 km/h Przyspieszenie a, g m/s² g = 9.81 m/s² Oznaczenie g dla przyspieszenia grawitacyjnego Ciężar m kg g, t 1 kg = g 1 t = kg Gęstość ρ kg/m³ kg/m³ = 1 t/m³ = 1 kg/dm³ Moment bezwładności, 2-go stopnia J kg m² Wcześniej; moment bezwładności masy Siła F N 1 N = 1 kg m/s² Wcześniej: kp (Kilopond) 1 kp = kgm/s² = 9.81 N Moment M N m Moment zginający M b N m Moment skręcający T N m Naprężenie σ, τ N/m² Geometryczny moment bezwładności I m⁴ Wcześniej: moment bezwładności powierzchni Energia, praca E, W J 1 J = 1 N m = 1 W s Wcześniej: cal (Kalorie) 1 cal = Ws = 4.19 J Moc P W 1 W = 1 J/s = 1 N m/s Wcześniej: KM (konie mechaniczne) 1 KM = 75 kpm/s = N/ms = kw Temperatura T K 0 C = 273 K; -273 C = 0 K Ilość ciepła Q J (Wh) 1 J = 1 W s = 1 N m Wartość energetyczna H J/kg Ilość substancji n mol 1 mol odpowiada ok. 6 10²³ Światłość l v cd RODZAJE STALI WĘGLOWYCH I PORÓWNANIE STANDARDÓW EUROPEJSKICH I AMERYKAŃSKICH DIN EN ISO ASTM OPIS Materiał DD DIN EN A 569 DC DIN EN A 366 St DIN n/a DX51D+Z 275 MA-C Z DIN EN A 653/CQ S235JR DIN EN A 283 S 355 MC DIn EN n/a 4.6; 4,8; 8,8 DIN EN ISO F 568M Grid Metal roof System Electrical Sanitary Radiator

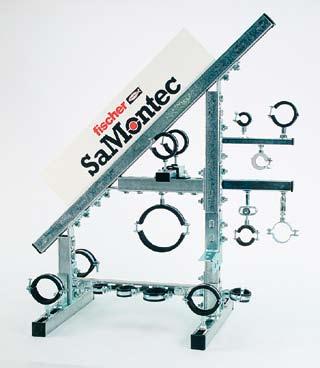

8 Serwis 10 SaMontec - materiały reklamowe Sanitary Radiator Electrical System Metal roof Grid Nr art Nr art

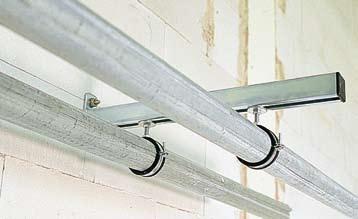

9 SERWIS STRONY Serwis OBEJMY DO RUR STRONY Obejmy do rur SYSTEM INSTALACYJNY MS-L STRONY System instalacyjny MS-L SYSTEM INSTALACYJNY MS STRONY System instalacyjny MS SYSTEM INSTALACYJNY FUS STRONY System instalacyjny FUS RUSZT MEDIALNY STRONY Ruszt medialny Grid PUNKTY STAŁE I PRZESUWNE STRONY Fixpoint Punkt stały and Sliding i el. przesuwne Elements MOCOWANIA KANAŁÓW WENTYLACYJNYCH I DO BLACH TRAPEZOWYCH STRONY Mocowanie Air duct kanałów and Metal wentylacyjnych roof AKCESORIA MONTAŻOWE STRONY Akcesoria montażowe PRODUKTY ZE STALI NIERDZEWNEJ OBEJMY DO RUR A2/A4 MS-L A2 FUS A2/A4 STRONY System Stainless instalacyjny Steel nierdzewna System MOCOWANIA DO KLIMATYZATORÓW STRONY Air Mocowania conditioner do klimatyzatorów MOCOWANIA ELEKTRYCZNE E-FIX STRONY Mocowania Electrical elektryczne E-FIX MOCOWANIA SANITARNE STRONY Mocowania Sanitary sanitarne MOCOWANIA DO GRZEJNIKÓW STRONY Mocowania Radiator do grzejników PRZYKŁADY ZASTOSOWAŃ STRONY Mocowania zastosowanie

10 Service 12 Obejmy do rur Obejmy Grid Kompletny asortyment do instalacji rurociągów, jak np.: C.O., klimatyzacja Instalacje sanitarne i dostawa wody Powietrze sprężone, gazy technologiczne, płyny produkcyjne Instalacje tryskaczowe Instalacje pary Gazy medyczne Kanały kablowe Chłodzenie Przegubowe obejmy do rur FGRS Plus str.16 Z podwójnym gwintem FRS Plus str.20 Masywne obejmy do rur FRSM gwint metryczny str.26 Metal roof Chłodnicze obejmy do rur KFT str.30 System Obejmy tryskaczowe FRSP str.34 Electrical Sanitary Inne obejmy ETR str.35 Radiator

11 13 Radiator Electrical Service System Metal roof Grid Obejmy do rur FGRS str.18 FKS Plus str.19 FRS str.22 FRSH str.23 FRSN str.24 FRS/FRSN triple str.25 Sanitary FRSM/FRSM N gwint calowy str.28 FRS K str.32 SGS str.36 PS str.38

12 Service 14 OBEJMY DO RUR Obejmy do rur Obejmy do rur RURY DESTYLACYJNE, DIN 2448, DIN EN RURY NAGWINTOWANE, DIN 2440, DIN EN Grid Metal roof DN Rozmiar Średnica zewn.- Ciężar rury Ciężar rury Ciężar rury Rozstaw pustej Z wodą Ciężar z wodą i izolacją1) podpór [mm] [kg/m] [kg/m] [kg/m] [m] 8 1/ / / / / / / DN Rozmiar Średnica zewn.- Ciężar rury Ciężar rury Ciężar rury Rozstaw pustej Z wodą Ciężar z wodą i izolacją1) podpór [mm] [kg/m] [kg/m] [kg/m] [m] 8 1/ / / / / / / RURY MIEDZIANE, DIN EN 1057 DN Rozmiar Średnica zewn.- Ciężar rury Ciężar rury Ciężar rury Rozstaw Pusta Z wodą Z wodą + izolacja 2) podpór [mm] [kg/m] [kg/m] [kg/m] [m] 8 10 x x x x x x x x x x x x x RURY NIERDZEWNE, SYSTEM WYCISKANY System Electrical Sanitary Radiator RURY NIERDZEWNE, EN ISO 1127, RZĄD 1 DN Rozmiar Średnica zewn.- Ciężar rury Ciężar rury Ciężar rury Rozstaw pustej Z wodą Ciężar z wodą i izolacją1) podpór [mm] [kg/m] [kg/m] [kg/m] [m] ) Izolacja cieplna: Gęstość 120 kg/m³ + osłona blaszana: Gęstość 7865 kg/m³ 2) Izolacja cieplna: Gęstość 120 kg/m³ Należy stosować się do odpowiednich danych technicznych producenta. DN Rozmiar Średnica zewn.- Ciężar rury Ciężar rury Ciężar rury Rozstaw pustej Z wodą Z wodą + izolacja 2) podpór [mm] [kg/m] [kg/m] [kg/m] [m] x x x x x x x x x x RURY METALOWE WARSTWOWE DN Rozmiar Średnica zewn.- Ciężar rury Ciężar rury Ciężar rury Rozstaw Pusta Z wodą Z wodą + izolacja 2) podpór [mm] [kg/m] [kg/m] [kg/m] [m] x x x x x x x x

13 15 Service RURY ODPŁYWOWE, ŻELIWNE, SML, DIN EN 877 DN Średnica zewn.- Ciężar rury Ciężar rury Rozstaw pustej Z wodą podpór [mm] [kg/m] [kg/m] [m] ) ) ) ) ) ) ) ) ) ) ) ) RURY ODPŁYWOWE, GA, DIN DN Średnica zewn.- Grubość Ciężar rury Ciężar rury Rozstaw pustej Z wodą podpór [mm] [mm] [mm] [kg/m] [kg/m] [m] ) ) ) ) ) ) Obejmy do rur RURY ODPŁYWOWE, PCW-U, DIN 8062 DN Średnica zewn.- Ciężar rury Ciężar rury Rozstaw pustej Z wodą [mm] [kg/m] [kg/m] [m] [m] LORO-X RURY ODPŁYWOWE STALOWE Grid Metal roof DN Średnica zewn.- Ciężar rury Ciężar rury Rozstaw pustej Z wodą podpór [mm] [kg/m] [kg/m] [m] ) ) ) ) ) ) ) ) ) ) RURY ODPŁYWOWE, PE, DIN DN Średnica zewn.- Ciężar rury Ciężar rury Rozstaw podpór pustej Z wodą [mm] [kg/m] [kg/m] [m] Uwagi: Wartości maksymalnych rozstawów podpór odnoszą się do dopuszczalnych ugięć rury i odpowiadają zaleceniom producenta. Dopuszczalne obciążenia mocowań i wsporników nie zostały uwzględnione. 1) około 1.50 m 2.00 m. Według wskazań producenta, każda rura powina być podparta w przynajmniej w dwóch miejscach. Należy stosować się do odpowiednich danych technicznych producenta. System Electrical Sanitary Radiator

14 Service 16 OBEJMY DO RUR Obejmy do rur Obejma przegubowa FGRS Plus Grid FGRS Plus FGRS Plus M8/M10 Materiał Stal DD11 (materiał nr ) wg DIN EN Cynkowanie Ocynk galwaniczny, 5-9 µm Nakrętka (FGRS Plus) Spawano oporowo, M 8, SW 13 Nakrętka (FGRS Plus M 8/M 10) Spawano oporowo, M 8/M 10, SW 13 Śruba skręcająca (FGRS Plus) Śruba z łbem płaskim z nacięciem krzyżakowym i prostym Materiał wkładki tłumiącej Materiał: SBR/EPDM, bez chloru i silikonu Tłumienie wg DIN 4109 Zakres temperatur -50 do +110 C Twardość 45 ± 5 Shore A Palność DIN 4102: klasa B2 Radiator Metal roof System Electrical OPIS PRODUKTU Jednoczęściowa obejma przegubowa z opatentowanym szybkim zamkiem i szybko nastawnym mechanizmem. Zalety / Korzyści Zwarta budowa pozwala na staranne i proste izolowanie rury. Oszczędzające czas i siłę układanie rur przy montażu nad głową. Szybki zamek umożliwia prosty i szybki montaż jedną ręką. ZALETY W SKRÓCIE Zwarta budowa pozwala na staranne i proste izolowanie rury.. Stabilna wkładka tłumiąca zapewnia mocne trzymanie. Sanitary Taśma obejmy wzmocniona karbowaniem Śruba skręcająca z dużym łbem nacięciem krzyżakowym i prostym, zabezpieczona przed wypadnięciem. Oszczędzające czas i siłę układanie rur przy montażu nad głową Dzięki niezawodnemu zatrzaskowi rura może być wstępnie przytrzymana i ustawiona. MONTAŻ

15 17 Service Obejmy do rur FGRS Plus Radiator System Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe)) Rozmiar Zakres mocowania FGRS Plus M8/M10 Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość N recom. D A B H Z Z1 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] FGRS Plus / M 5 x 25 M x FGRS Plus / M 5 x 25 M x FGRS Plus / M 5 x 25 M x FGRS Plus / M 5 x 25 M x FGRS Plus M 5 x 25 M x FGRS Plus / M 5 x 30 M x FGRS Plus / M 5 x 30 M x FGRS Plus M 5 x 30 M x FGRS Plus M 5 x 30 M x Grid Metal roof Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe)) Rozmiar Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość Wysokość N recom. D A B H Z Z1 Z2 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] FGRS Plus M8/M / M 5 x 25 M 8 / M x FGRS Plus M8/M / M 5 x 25 M 8 / M x FGRS Plus M8/M / M 5 x 25 M 8 / M x FGRS Plus M8/M / M 5 x 25 M 8 / M x FGRS Plus M8/M M 5 x 25 M 8 / M x Electrical Sanitary FGRS Plus M8/M / M 5 x 30 M 8 / M x FGRS Plus M8/M / M 5 x 30 M 8 / M x FGRS Plus M8/M M 5 x 30 M 8 / M x FGRS Plus M8/M M 5 x 30 M 8 / M x

16 Service 18 OBEJMY DO RUR Obejmy do rur Obejma do rur z tworzywa sztucznego FKS Plus FGRS Materiał StalDD11 (materiał nr1.0332) wg DIN EN Ocynk galwaniczny Ocynk galwaniczny, 5-9 µm Nakrętka Spawano oporowo, M 8, SW 13 Śruba skręcająca Śruba z łbem płaskim z nacięciem krzyżakowym i prostym Materiał wkładki tłumiącej Materiał: NR/SBR/EPDM,bez chloru i silikonu Tłumienie wg DIN 4109 Zakres temperatur -50 do +110 C Twardość 45 ± 5 Shore Palność DIN 4102: klasa B2 Grid OPIS PRODUKTU Obejma przegubowa przeznaczona do szybkich połączeń. Zalety / Korzyści Oszczędzająca czas i siłę przy montażu rur nad głową. Zwarta budowa pozwala na staranne i proste izolowanie rury. Śruba skręcająca z dużym łbem z nacięciem krzyżakowym i prostym, zabezpieczona przed wypadnięciem. MONTAŻ Metal roof FGRS Electrical Sanitary Radiator System Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe) Rozmiar Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] FGRS / M 5 x 25 M x FGRS / M 5 x 25 M x FGRS / M 5 x 25 M x FGRS / M 5 x 25 M x FGRS M 5 x 25 M x FGRS / M 5 x 35 M x FGRS / M 5 x 35 M x FGRS M 5 x 35 M x FGRS M 5 x 35 M x

17 OBEJMY DO RUR 19 Service Obejma do rur z tworzywa sztucznego FKS Plus Obejmy do rur FKS Plus Materiał StalDD11 (materiał nr1.0332) wg DIN EN Ocynk galwaniczny Ocynk galwaniczny, 5-9 µm Nakrętka Spawano oporowo, M 8, SW 13 Śruba skręcająca Śruba z łbem płaskim z nacięciem krzyżakowym i prostym Materiał wkładki tłumiącej Materiał: NR/SBR/EPDM Tłumienie wg DIN 4109 Zakres temperatur -50 do +110 C Twardość 60 ± 5 Shore Palność DIN 4102: klasa B2 OPIS PRODUKTU Obejma przegubowa. Przeznaczona dla rur plastikowych i metalowych. MONTAŻ Grid Zalety / Korzyści Dzięki niezawodnemu zatrzaskowi rura może być wstępnie przytrzymana i ustawiona. Szybki zamek umożliwia prosty i szybki montaż jedną ręką. Rura w prosty sposób może być przeinstalowana. Oszczędza czas i siłę podczas układania rur przy montażu nad głową. Zwarta budowa pozwala na staranne i proste izolowanie rury. FKS Plus Metal roof Electrical Sanitary Radiator System Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe) Rozmiar Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] FKS Plus / M 5 x 25 M x FKS Plus / M 5 x 25 M x FKS Plus / M 5 x 25 M x FKS Plus M 5 x 25 M x FKS Plus / M 5 x 30 M x FKS Plus / M 5 x 30 M x FKS Plus M 5 x 30 M x FKS Plus M 5 x 30 M x

18 Service 20 OBEJMY DO RUR Obejmy do rur Obejma FRS Plus FRS Plus Materiał StalDD11 (materiał nr ) wg DIN EN Ocynk galwaniczny Ocynk galwaniczny, 5-9 µm Nakrętka Spawano oporowo, M 8/M 10, SW 13 Śruba skręcająca Śruba z łbem płaskim z nacięciem krzyżakowym i prostym Materiał wkładki tłumiącej Materiał: SBR/EPDM, bez chloru i silikonu Tłumienie wg DIN 4109 Zakres temperatur -50 do +110 C Twardość 45 ± 5 Shore Palność DIN 4102: klasa B2 Grid Metal roof OPIS PRODUKTU Dwuczęściowa obejma z opatentowanym szybkim zamkiem. Nakrętka z podwójnym gwintem M8/M10. Zalety / Korzyści Szybki zamek umożliwia prosty i szybki montaż. Prosty montaż rury dzięki dużemu kątowi rozwarcia. Dzięki niezawodnemu zatrzaskowi rura może być wstępnie przytrzymana i ustawiona. Oszczędzające czas i siłę układanie rur przy montażu nad głową. ZALETY W SKRÓCIE Dzięki dwóm śrubom skręcającym lepsze dopasowanie do wymiaru rur. Podwójny gwint to oszczędność kosztów i elastyczność przy montażu. Taśma obejmy wzmocniona karbowaniem. Oszczędzające czas i siłę układanie rur przy montażu nad głową System Stabilna wkładka tłumiąca zapewnia mocne trzymanie. Dzięki niezawodnemu zatrzaskowi rura może być wstępnie przytrzymana i ustawiona. Electrical Radiator Sanitary MONTAŻ

19 21 Service Obejmy do rur FRS Plus Radiator Grid Metal roof Sanitary Electrical System Typ Nr art. Ilość w opakowaniu Max. zalecane obciążenie statyczne (osiowe) Rozmiar Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 Z2 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] FRS Plus / M 5 x 20 M 8 / M x FRS Plus / M 5 x 25 M 8 / M x FRS Plus / M 5 x 25 M 8 / M x FRS Plus / M 5 x 25 M 8 / M x FRS Plus M 5 x 25 M 8 / M x FRS Plus / M 5 x 30 M 8 / M x FRS Plus / M 5 x 30 M 8 / M x FRS Plus M 5 x 30 M 8 / M x FRS Plus M 6 x 30 M 8 / M x FRS Plus M 6 x 30 M 8 / M x FRS Plus M 6 x 30 M 8 / M x FRS Plus / M 6 x 30 M 8 / M x FRS Plus M 6 x 30 M 8 / M x FRS Plus M 6 x 30 M 8 / M x FRS Plus M 6 x 30 M 8 / M x FRS Plus M 6 x 35 M 8 / M x

20 Service 22 OBEJMY DO RUR Obejmy do rur Obejma FRS FRS Materiał StalDD11 (materiał nr ) wg DIN EN Ocynk galwaniczny Ocynk galwaniczny 5-9 µm Nakrętka (do FRS 60 64) Spawano oporowo, M 8, SW 13 Nakrętka (do FRS ) Spawano oporowo, M 10, SW 17 Nakrętka (do FRS M 8/M 10) Spawano oporowo, M 8/M 10, SW 13 Nakrętka (do FRS M 8/M 10) Spawano oporowo, M 8/M 10, SW 17 Śruba skręcająca Śruba z łbem płaskim z nacięciem krzyżakowym i prostym Materiał wkładki tłumiącej Materiał: SBR/EPDM, bez chloru i silikonu Tłumienie wg DIN 4109 Zakres temperatur -50 do +110 C Twardość 45 ± 5 Shore Palność DIN 4102: klasa B2 Grid OPIS PRODUKTU Dwuczęściowa obejma z wkładką tłumiącą. Nakrętka z podwójnym gwintem M8/M10. (tylko dla FRS M8 / M10). MONTAŻ Metal roof Zalety / Korzyści Prosty montaż rury dzięki dużemu kątowi rozwarcia. Śruba skręcająca zabezpieczona przed wypadnięciem Podwójny gwint to oszczędność kosztów składowania i elastyczność przy montażu (tylko dla FRS M8/M10). Obejma FRS gwint M8 lub M10 Obejma FRS gwint M8 lub M10 System Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Max. zalecane obc. statyczne (osiowe) Rozmiar Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 Z2 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Nakrętka M 8 - M 10 FRS / M 5 x 20 M x FRS / M 5 x 20 M x FRS / M 5 x 20 M x FRS / M 5 x 20 M x FRS M 5 x 20 M x FRS / M 5 x 20 M x FRS / M 5 x 20 M x FRS M 5 x 20 M x FRS M 5 x 20 M x FRS / M 6 x 30 M x FRS M 6 x 30 M x FRS M 6 x 30 M x Podwójny gwint M 8/M 10 FRS M8/M M 5 x 20 M 8 / M x FRS M8/M / M 6 x 25 M 8 / M x FRS M8/M M 6 x 25 M 8 / M x FRS M8/M M 6 x 30 M 8 / M x FRS M8/M M 8 x 30 M 8 / M x FRS M8/M M 8 x 35 M 8 / M x FRS M8/M M 8 x 30 M 8 / M x FRS M8/M M 8 x 35 M 8 / M x

21 23 Service Obejma z wkładką silikonową FRSH Obejmy do rur FRSH Materiał StalDD11 (materiał nr1.0332) wg DIN EN Ocynk galwaniczny Ocynk galwaniczny, 5-9 µm Nakrętka (FRSH 59-63) Spawano oporowo, M 8, SW 13 Śruba skręcająca Śruba z łbem płaskim z nacięciem krzyżakowym i prostym Materiał wkładki tłumiącej Materiał: silikon Tłumienie wg DIN 4109 Zakres temperatur -50 do +220 C Twardość 60 ± 5 Shore A Palność DIN 4102: klasa B2 OPIS PRODUKTU Dwuczęściowa obejma z wkładką tłumiącą do wysokich temperatur, bez szybkiego zamka. Zalety / Korzyści Zastosowanie dla pary do 220 C. Prosty montaż rury dzięki dużemu kątowi rozwarcia. Śruba skręcająca zabezpieczona przed wypadnięciem. Taśma obejmy wzmocniona karbowaniem. MONTAŻ Grid FRSH Metal roof System Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe) Rozmiar Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] FRSH / M 5 x 20 M x FRSH / M 5 x 20 M x FRSH / M 5 x 20 M x FRSH M 5 x 20 M x FRSH / M 5 x 20 M x FRSH / M 5 x 20 M x FRSH M 5 x 20 M x FRSH M 5 x 20 M x FRSH M 6 x 25 M x FRSH / M 6 x 30 M x FRSH M 6 x 30 M x FRSH M 6 x 25 M x FRSH M 6 x 25 M x FRSH M 6 x 30 M x FRSH M 8 x 30 M 8 / M x FRSH M 8 x 35 M 8 / M x FRSH M 8 x 30 M 8 / M x FRSH M 8 x 30 M 8 / M x

22 Service 24 OBEJMY DO RUR Obejmy do rur Obejma FRSN FRSN Materiał StalDD11 (materiał nr1.0332) wg DIN EN Ocynk galwaniczny Ocynk galwaniczny 5-9 m Nakrętka Spawano oporowo, M 8/M 10, SW 13, M 10/M 12, SW 17 Śruba skręcająca Śruba z łbem płaskim z nacięciem krzyżakowym i prostym MONTAŻ Grid OPIS PRODUKTU Dwuczęściowa obejma bez wkładki tłumiącej. Nakrętka z podwójnym gwintem M8/M10 lub M10/M12). Metal roof Zalety / Korzyści Prosty montaż rury dzięki dużemu kątowi rozwarcia. Zwarta budowa pozwala na staranne i proste izolowanie rury. Śruba skręcająca zabezpieczona przed wypadnięciem. FRSN System Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe) Rozmiar Zakres mocowania Śruba skręcajaca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 Z2 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] FRSN M8/M / M 6 x 16 M 8 / M x FRSN M8/M / M 6 x 16 M 8 / M x FRSN M8/M / M 6 x 16 M 8 / M x FRSN M8/M M 6 x 16 M 8 / M x FRSN M8/M / M 6 x 16 M 8 / M x FRSN M8/M / M 6 x 16 M 8 / M x FRSN M8/M M 6 x 16 M 8 / M x FRSN M8/M M 6 x 16 M 8 / M x FRSN M8/M / M 6 x 16 M 8 / M x FRSN M8/M M 6 x 16 M 8 / M x FRSN M8/M M6 x 20 M 8 / M x FRSN M8/M M6 x 20 M 8 / M x FRSN M8/M M6 x 20 M 8 / M x FRSN M8/M M6 x 20 M 8 / M x FRSN M8/M M6 x 20 M 8 / M x FRSN M8/M M 6 x 30 M 8 / M x FRSN M8/M M 6 x 30 M 8 / M x FRSN M8/M M 6 x 30 M 8 / M x FRSN M10/M M 8 x 30 M 10 / M x FRSN M10/M M 8 x 30 M 10 / M x FRSN M10/M M 8 x 30 M 10 / M x FRSN M10/M M 8 x 30 M 10 / M x FRSN M10/M M 8 x 40 M 10 / M x

23 OBEJMY DO RUR 25 Service Obejma FRS triple / FRSN triple Obejmy do rur FRS triple FRSN triple Materiał StalDD11 (materiał nr1.0332) wg DIN EN Ocynk galwaniczny Ocynk galwaniczny, 5-9 µm Nakrętka Spawano oporowo, M 8 / M 10 / 1/2 Śruba skręcająca Śruba z łbem płaskim z nacięciem krzyżakowym i prostym Materiał wkładki tłumiącej Materiał: SBR/EPDM, bez chloru i silikonu Tłumienie wg DIN 4109 Zakres temperatur -50 do +110 C Twardość 45 ± 5 Shore A Palność DIN 4102: klasa B2 OPIS PRODUKTU MONTAŻ Dwuczęściowa obejma z wkładką tłumiącą. Nakrętka z potrójnym gwintem M8/M10/½. Zalety / Korzyści Prosty montaż rury dzięki dużemu kątowi otwarcia. Szeroki zakres stosowania dzięki potrójnemu gwintowi. Grid FRS triple FRSN triple Metal roof Typ Nr art. Ilość w opakowaniu Max. zalecane obc. statyczne (osiowe) Rozmiar Zakres mocowania System Electrical Sanitary Śruba skręcająca Gwint Wysokość nakrętki Radiator Szerokość x grubość taśmy Szerokość Wysokość N recom. D A b x s B Z szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] Obejma FRS triple FRS triple / M 6 x 16 M 8 / M 10 / 1/ x FRS triple / M 6 x 16 M 8 / M 10 / 1/ x FRS triple / M 6 x 16 M 8 / M 10 / 1/ x FRS triple M 6 x 16 M 8 / M 10 / 1/ x FRS triple / M 6 x 16 M 8 / M 10 / 1/ x FRS triple / M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x FRS triple / M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x FRS triple M 6 x 25 M 8 / M 10 / 1/ x Obejma FRSN triple FRSN triple / M 6 x 16 M 8 / M 10 / 1/ x FRSN triple / M 6 x 16 M 8 / M 10 / 1/ x FRSN triple / M 6 x 16 M 8 / M 10 / 1/ x FRSN triple M 6 x 16 M 8 / M 10 / 1/ x FRSN triple / M 6 x 16 M 8 / M 10 / 1/ x FRSN triple / M 6 x 25 M 8 / M 10 / 1/ x FRSN triple M 6 x 25 M 8 / M 10 / 1/ x FRSN triple M 6 x 25 M 8 / M 10 / 1/ x FRSN triple / M 6 x 25 M 8 / M 10 / 1/ x FRSN triple M 6 x 25 M 8 / M 10 / 1/ x FRSN triple M 6 x 25 M 8 / M 10 / 1/ x FRSN triple M 6 x 25 M 8 / M 10 / 1/ x Produkty na zamówienie

24 Service OBEJMY DO RUR Obejma masywna FRSM M10 / M12 / M16 Obejmy do rur 26 Materiał StalDD11 (materiał nr1.0332) wg DIN EN Ocynk galwaniczny Nakrętka Śruba skręcająca Materiał wkładki tłumiącej Zakres temperatur Twardość Palność Ocynk galwaniczny, 5-9 µm M10/M12 = SW 17, M12/M16 = SW 22, M16 = SW 24 Śruba z łbem płaskim z nacięciem krzyżakowym i prostym. Materiał: SBR/EPDM, bez chloru i silikonu -50 do +110 C 45 ± 5 Shore A DIN 4102: klasa B2 Radiator Sanitary Electrical System Metal roof Grid FRSM M10 / M12 / M16 OPIS PRODUKTU MONTAŻ Masywna dwuczęściowa obejma z wkładką tłumiącą do średnich i dużych obciążeń.. Zalety / Korzyści Prosty montaż rury dzięki dużemu kątowi otwarcia. Śruba skręcająca zabezpieczona przed wypadnięciem. Od średnicy124 mm, dzięki dwóm śrubom skręcającym lepsze dopasowanie do różnych wymiarów rur. Montaż standardowy Od średnicy ϕ 124 mm możliwość mocowania przy pomocy 2 prętów nagwintowanych

25 27 Service Obejmy do rur FRSM M10 / M12 / M16 Grid Metal roof System Electrical Radiator Sanitary Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe) Rozmiar Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 Z2 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] FRSM 1/2 M10/M / M6 M10 / M x FRSM 3/4 M10/M / M6 M10 / M x FRSM 1 M10/M M6 M10 / M x FRSM 1 1/4 M10/M / M6 M10 / M x FRSM 1 1/2 M10/M / M6 M10 / M x FRSM M10/M M6 M10 / M x FRSM 2 M10/M M6 M10 / M x FRSM 2 1/2 M10/M / M8 M10 / M x FRSM M10/M M8 M10 / M x FRSM 3 M10/M M8 M10 / M x FRSM 102 M10/M M8 M10 / M x FRSM 4 M10/M M8 M10 / M x FRSM M10/M M8* M10 / M x FRSM 133 M10/M M8* M10 / M x FRSM 5 M10/M M8* M10 / M x FRSM 160 M10/M M8* M10 / M x FRSM 6 M10/M M8* M10 / M x FRSM 7 M10/M M8* M10 / M x FRSM 200 M10/M M8* M10 / M x FRSM 212 M12/M M12* M12 / M x FRSM 8 M12/M M12* M12 / M x FRSM 250 M12/M M12* M12 / M x FRSM 10 M12/M M12* M12 / M x FRSM 300 M12/M M12* M12 / M x FRSM 12 M12/M M12* M12 / M x FRSM M M16* M x FRSM M M16* M x FRSM M M16* M x FRSM M M16* M x FRSM M M16* M x * Szybki zamek ze zintegrowaną nakrętką (do montażu przy pomocy 2 prętów nagwintowanych)

26 Service OBEJMY DO RUR Obejma masywna FRSM / FRSM N Obejmy do rur 28 FRS M Materiał FRSM N Ocynk galwaniczny Nakrętka Śruba skręcająca Metal roof Grid Materiał wkładki tłumiącej Tłumienie Zakres temperatur Twardość Palność StalDD11 (materiał nr1.0332) wg DIN EN Ocynk galwaniczny, 5-9 µm Spawano oporowo Śruba z łbem płaskim z nacięciem krzyżakowym i prostym.lub nakrętka sześciokątna od 1 Materiał: SBR/EPDM, bez chloru i silikonu wg DIN do +110 C 45 ± 5 Shore A DIN 4102: klasa B2 OPIS PRODUKTU MONTAŻ Dwuczęściowa obejma z wkładką tłumiącą lub bez do średnich i dużych obciążeń. Nakrętka z gwintem 1/2 and 3/4. Zalety / Korzyści Śruba skręcająca z dużym nacięciem krzyżakowym, od 1 dodatkowo nakrętka sześciokątna. Śruba skręcająca zabezpieczona przed wypadnięciem. Śruby skręcające mogą zostać zastąpione prętami gwintowanymi (od 2 ) co umożliwia mocowanie dwupunktowe. Montaż standardowy Radiator Sanitary Electrical System Od średnicy ϕ 2 możliwość mocowania przy pomocy 2 prętów nagwintowanych

27 29 Service Obejmy do rur FRSM z nakrętką calową FRSM N z nakrętką calową Grid Metal roof System Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe) Rozmiar Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 szt. [kn] [cal] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Obejma masywna FRSM FRSM / M 6 x 25 1/ x FRSM / M 6 x 25 1/ x FRSM / M 6 x 25 1/ x FRSM M 8 x 25 1/ x FRSM / M 8 x 25 1/ x FRSM / M 8 x 25 1/ x FRSM M 8 x 25 1/ x FRSM / M 8 x 25 1/ x FRSM M 8 x 25 1/ x FRSM M 8 x 25 3/ x FRSM M 8 x 25 3/ x FRSM M 8 x 25 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x FRSM M 8 x 30 3/ x Obejma masywna FRSM N FRSM N 1/ / M 6 x 25 1/ x FRSM N 3/ / M 6 x 25 1/ x FRSM N M 6 x 25 1/ x , FRSM N 1 1/ / M 6 x 25 1/ x FRSM N 1 1/ / M 8 x 25 1/ x FRSM N 54MM M 8 x 25 1/ x FRSM N M 8 x 25 1/ x FRSM N 2 1/ / M 8 x 25 1/ x FRSM N M 8 x 25 1/ x FRSM N M 8 x 25 1/ x FRSM N M 8 x 25 1/ x FRSM N M 8 x 30 1/ x FRSM N M 8 x 30 1/ x FRSM N M 8 x 30 1/ x FRSM N M 8 x 30 1/ x

28 Service 30 OBEJMY DO RUR Obejmy do rur Obejma do rur chłod. KFT / Pasta uszczelniająca DPK KFT Materiał Pianka poliuretanowa z zamkniętymi porami Opór dyfuzyjny 2500 K Gęstość 250 kg/m³ Wytrzymałość na ściskanie 2.3 N/mm² Przewodność cieplna (przy 10 st. C) W/(m*K) Zakres temperatur C do C Palność DIN 4102: klasa B2 Radiator Sanitary Grid Metal roof System Electrical OPIS PRODUKTU Dwuczęściowa obejma z pianki PUR z porami, z wtopioną stalową taśmą. Nakrętka z podwójnym gwintem M8/ ½ lub M10 / ½. Zalety / Korzyści Dzięki wtopionej stalowej taśmie przenosi duże obciążenia. Śruba skręcająca zabezpieczona przed wypadnięciem. Idealne przyleganie powierzchni obejmy zapobiega kondensacji wody pomiędzy rurą a obejmą. Zamknięta powierzchnia umożliwia przyklejenie do czoła materiału izolacyjnego. Podwójny gwint to oszczędność kosztów i elastyczność przy montażu. MONTAŻ Porady montażowe Włożyć rurę i skręcić części obejmy. Rury przed montażem zabezpieczyć antykorozyjnie. Dwie połówki obejmy sklejane są dwukomponentowym klejem PU. Po wyschnięciu usunąć nadmiar kleju. Przykleić izolację cieplną do czoła obejmy. Typ Nr art. PZ Ilość w opakowaniu Objętość szt. [ml] Pasta uszczelniająca DPK

29 31 Service Obejma do rur chłodniczych KFT KFT Obejmy do rur Grid Typ Nr art. Ilość w opakowaniu Max. zalecane obc statyczne (osiowe) DN Grubość taśmy Śruba skręcająca Gwint Gwint Szerokość x grubość taśmy Szerokość Wysokość Wysokość Wysokość Wysokość N recom. A1 A2 b x s B H Z Z1 Z2 szt. [kn] [mm] [mm] [mm] [mm] [mm] [mm] [mm] KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 40 x KFT M 6 x 12 M 8 / 1/2 M 8 50 x KFT M 6 x 12 M 8 / 1/2 M 8 50 x KFT M 6 x 12 M 8 / 1/2 M 8 50 x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 8 x 12 M 10 / 1/2 M x KFT M 10 x 20 M 10 / 1/2 M x KFT M 10 x 20 M 12 / 1/2 M x KFT M 10 x 20 M 12 / 1/2 M x Metal roof System Electrical Sanitary Radiator KFT M 10 x 30 M 16 / 1/2 M x KFT M 10 x 30 M 16 / 1/2 M x KFT M 10 x 30 M 16 / 3/4 M x

30 Service 32 OBEJMY DO RUR Obejmy do rur Obejma do rur chłodniczych FRS K FRS K Materiał Opór dyfuzyjny Gęstość Wytrzymałość na ściskanie Przewodność cieplna (przy 0 st. C) Śruba skręcająca Zakres temperatur - 45 C do C Palność DIN 4102: klasa B2 Pianka poliuretanowa z zamkniętymi porami 7000 K 80 kg/m³ 0.6 N/mm² W/(m*K) Śruba z łbem płaskim z nacięciem krzyżakowym i prostym Grid Metal roof Radiator Sanitary Electrical System OPIS PRODUKTU Dwuczęściowa obejma, izolacja z kauczuku elastomerowego z jądrem z twardej pianki PU. Izolacja z samosklejającym się zamknięciem.. Zalety / Korzyści Wytrzymała na ściskanie twarda pianka PU przenosi duże obciążenia. Duża odporność na starzenie. Lepsza szczelność dzięki stopniowanym fugom zamykającym na izolacji. Prosty montaż rury dzięki dużemu kątowi rozwarcia. Śruba skręcająca z dużym łbem i nacięciem krzyżakowym, zabezpieczona przed wypadnięciem. MONTAŻ Porady montażowe Rury przed montażem zabezpieczyć antykorozyjnie. Włożyć rurę, folię ochronną naciągnąć na izolację i przykleić, skręcić części obejmy. Pozostałą izolację przykleić do czoła obejmy.

31 33 Service Obejmy do rur FRS K Grid Metal roof System Electrical Radiator Sanitary Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe) Max zalecany. odstęp montażowy Rozmiar Rozmiar nominalny Szerokość x grubość Gwint Wysokość nakrętki Wysokość Wysokość Wysokość N recom. A H Z Z1 szt. [kn] [m] [cal] [mm] [mm] [mm] [mm] [mm] [mm] FRS K 12/ x 13 M FRS K 15/ x 13 M FRS K 17/ / x 13 M FRS K 21/ / x 13 M FRS K 27/ / x 13 M FRS K 34/ x 13 M FRS K 42/ / x 13 M FRS K 49/ / x 13 M FRS K 60/ x 13 M FRS K 12/ x 19 M FRS K 15/ x 19 M FRS K 17/ / x 19 M FRS K 21/ / x 19 M FRS K 27/ / x 19 M FRS K 34/ x 19 M FRS K 42/ / x 19 M FRS K 49/ / x 19 M FRS K 60/ x 19 M FRS K 64/ x 19 M FRS K 70/ x 19 M FRS K 76/ / x 19 M FRS K 80/ x 19 M FRS K 89/ x 19 M FRS K 102/ x 19 M FRS K 108/ x 19 M FRS K 114/ x 19 M

32 Service 34 OBEJMY DO RUR Obejmy do rur Obejma do instalacji tryskaczowych FRSP FRSP Materiał Stal DX51D+ Z 275 MA-C (Materiał nr Z) wg DIN EN Ocynk galwaniczny Ocynk metodą Sendzimira, ocynk galwaniczny około 20 µm Grid Metal roof System Electrical Radiator Sanitary OPIS PRODUKTU Obejma tryskaczowa z regulacją wysokości. Zalety / Korzyści Łatwy i szybki montaż. Łatwa regulacja wysokości przy pomocy nakrętki. MONTAŻ Porady montażowe Włożyć rurę do obejmy. Zamknąć obejmę i założyć nakrętkę. Wkręcić pręt nagwintowany. Typ Nr art. Ilość w opakowaniu Max. zalecane obc.statyczne (osiowe) Gwint Szerokość x grubość taśmy Wysokość Wysokość N recom. M b x s H Z 1 szt. [kn] [mm] [mm] [mm] FRSP 1/ M x FRSP 3/ M x FRSP M x FRSP 1 1/ M x FRSP 1 1/ M x FRSP M x FRSP 2 1/ M x FRSP M x FRSP M x FRSP M x 3, FRSP M x 3, FRSP M x 3,

33 OBEJMY DO RUR 35 Service Kabłąk z pręta stalowego ETR Obejmy do rur ETR Materiał Ocynk galwaniczny Stal o wytrzymał. na rozciąganie min. 235 N/mm2 Ocynk galwaniczny Grid System Electrical Sanitary Radiator Metal roof OPIS PRODUKTU Kabłąk z pręta stalowego z gwintem metrycznym. Nakrętka sześciokątna luzem. Zalety/Korzyści Zastosowanie jako element prowadzący. ETR MONTAŻ Porady montażowe Kabłąka nie należy obciążać na zginanie. Przy zastosowaniu jako element podtrzymujący rura powinna mieć możliwość swobodnego przesuwania. Typ Nr art. Ilość w opakowaniu Opakowanie zbiorcze Gwint Rozmiar Szerokość Długość Długość M B L1 L2 szt. szt. [cal] [mm] [mm] [mm] ETR M 6 1/ ETR M 6 3/ ETR M 6 1/ ETR M 8 3/ ETR M ETR M 8 1 1/ ETR M 8 1 1/ ETR M ETR M ETR M / ETR M ETR M ETR M / ETR M ETR M ETR M ETR M ETR M ETR M ETR M ETR M ETR 193, M ETR M

34 Service 36 OBEJMY DO RUR Obejmy do rur Opaska zaciskowa SGS SGS Oznaczenie Zwój Obudowa Taśma W 1 CQ 15 DIN 1654 Stal ocynkowana lub o podobnych właściwościach Stal ocynkowana o min. wytrzymałości na rozciaganie 400 N/mm² W 2 CQ 15 DIN 1654 Stal chromowa wg DIN lub stal o podobnych właściwościach antykorozyjnych Metal roof Electrical Radiator System Grid Sanitary OPIS PRODUKTU Opaska zaciskowa z dużym zakresem mocowania z wywiniętym kantem taśmy i zaokrągloną podstawą obudowy. Wersja W1ocynk galwaniczny, W2 stal nierdzewna. W wersji W1 dostępna taśma o szerokości 9 i 12 mm. Zalety / Korzyści Elastyczna taśma umożliwia optymalne uszczelnienie także w przypadku nieokrągłych króćców i węży. Krótka podstawa obudowy i mała wysokość sprawiają, że siły rozłożone są promieniście i równomiernie. ZALETY W SKRÓCIE Optymalny mechanizm dokręcający pozwala uzyskać dużą siłę zwijania. Główka śruby z podwójnym nacięciem krzyżowym i prostym. Zaokrąglone krawędzie taśmy aby zapobiec ewentualnym zranieniom Wywinięte krawędzie taśmy aby nie uszkodzić przewodów lub węży MONTAŻ Porady montażowe Optymalny moment dokręcający zależy od średnicy i materiału przewodu. Należy przestrzegać zalecanych wartości momentów dokręcających. Uwaga! Przy znacznym przekroczeniu optymalnych wartości momentu dokręcającego szczelność może ulec pogorszeniu.

35 37 Service Obejmy do rur D SW 7 SGS s = 0,6 mm b = 9 mm Typ Nr art. Ilość w opakowaniu Statyczny moment dokręcający Zakres mocowania Szerokość x grubość D b x s szt. [Nm] [mm] [mm] SGS 9 W1 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W ,0 x 0,6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 12 W1 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 12 W x 0.6 SGS 9 W2 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W ,0 x 0,6 SGS 9 W ,0 x 0,6 SGS 9 W ,0 x 0,6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 SGS 9 W x 0.6 Grid Metal roof System Electrical Sanitary Radiator

36 Service 38 OBEJMY DO RUR Obejmy do rur Obejma wahadłowa PS PS Materiał StalDX51D+Z 275 NA-C (materiał nr z) wg DIN EN Ocynk galwaniczny Ocynk galwaniczny, 20 µm Materiał wkładki tłumiącej Materiał: SBR/EPDM, bez chloru i silikonu Tłumienie wg DIN 4109 Zakres temperatur -50 do +110 C Twardość 45 ± 5 Shore A Palność DIN 4102: klasa B2 Grid Metal roof Electrical Sanitary Radiator System OPIS PRODUKTU Jednoczęściowa obejma z wkładką tłumiącą. Zalety / Korzyści Prosty montaż dzięki dużemu kątowi otwarcia. Łatwy montaż dzięki jednoczęściowej budowie. Stabilna wkładka tłumiąca zapewnia mocne trzymanie. Typ Nr art. Ilość w opakowaniu Rozmiar Szerokość x grubość taśmy b x s szt. [cal] [mm] PS 3/ /8 20 x 1.0 PS 1/ /2 20 x 1.0 PS 3/ /4 20 x 1.0 PS x 1.0 PS 1 1/ /4 20 x 1.0 PS 1 1/ /2 20 x 1.0 PS x 1.0 PS x 1.0 PS 2 1/ /2 25 x 1.5 PS x 1.5

37 39 Radiator Sanitary Electrical System Service Metal roof Grid Obejmy do rur

38 Service 40 SYSTEM INSTALACYJNY MS-L SYSTEM INSTALACYJNY MS-L System instalacyjny MS-L Kompletny system instalacyjny, odpowiedni do: Instalacji elektrycznych, jak np. tras kablowych, przewodów itp. Szyny montażowe MS 27/18, MS 28/30 str.42 Rurociągów c.o. i sanitarnych. Przewodów wentylacyjnych i klimatyzacyjnych. Grid Electrical Radiator Sanitary System Metal roof Wsporniki ALK str.44 Łączniki FHS Clix str.47 Elementy konstrukcyjne SF str.51

39 SYSTEM INSTALACYJNY MS-L 41 Radiator Sanitary Service System Metal roof System instalacyjny MS-L Grid Electrical EMS str.46 GLK str.46 ALKS str.44 HS str.50 Clix MK str.50 HG str.49 SM str.50 MW str.52 TKR str.53 SV str.46

40 Service 42 SYSTEM INSTALACYJNY MS-L System instalacyjny MS-L Szyna montażowa MS MS 27/18 MS 28/30 Materiał Stal DX51 D+ Z 275 MA-C (ozn. materiału Z) wg DIN EN Ocynk Ocynk metodą Sendzimira, grubość powłoki ok. 20 µm Metal roof Grid OPIS Szyny montażowe wykonane z profilu C przeznaczone do montażu poziomego i pionowego. Zalety / Korzyści Dostosowane do różnych elementów montażowych dzięki zróżnicowanej geometrii otworów. Bogata oferta elementów złącznych umożliwia wykonanie różnych konstrukcji nośnych, mocowanych do ścian i stropów. Podziałka na bocznej stronie szyny ułatwia przedłużanie i montowanie konstrukcji. MONTAŻ Systemy mechaniczne, elektryczne i wentylacyjne. System 13 6,5 12, ,5 6,5 15 8,5 Electrical Sanitary Radiator MS 27/18 L ,25 OBCIĄŻENIA L 8, ,75 MS 28/30 30 Typ Nr art. Ilość w opak. Długość Ciężar L szt. [mm] [kg/m] MS 27/18/ m MS 27/18/ m MS 28/30/ m MS 28/30/ m Typ Rozpiętość l 0.5 m 0.75 m 1 m MS 27/18/1.25 Obciąż. dopuszczalne F [kn] MS 28/30/1.75 Obciąż. dopuszczalne F [kn]

41 SYSTEM INSTALACYJNY MS-L 43 Service Nośności szyn montażowych MS Profil Ciężar jedn. Przekrój Moment bezwładności Wskaźnik wytrzym. I y I z W y W z [kg/m] [cm2] [cm4] [cm4] [cm3] [cm3] Szyna MS 27/ / System instalacyjny MS-L SCHEMAT 1 SCHEMAT 2 SCHEMAT 3 F = q x l Radiator Grid MS 27/18 MS 28/30 F [N] MS 27/ F [N] 3000 MS 28/30 Metal roof schemat schemat 3 System schemat 1 schemat schemat schemat 2 Electrical 500 Sanitary l [mm] l [mm] Przy sporządzeniu wykresów przyjęto założenie, że dopuszczalne naprężenie stali σ. = 160 N/mm, jak również maksymalne ugięcie l/200 nie zostały przekroczone. Należy osobno przeliczyć wytrzymałość mocowań!

42 Service 44 SYSTEM INSTALACYJNY MS-L Wsporniki ALK System instalacyjny MS-L ALK ALKS Materiał Płytka: Stal DC 01 (ozn. materiału 10330) wg DIN EN Szyna: Stal S235JR (ozn. materiału 10037) wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 8 µm Grid OPIS Szyny montażowe wykonane z profilu C. Zalety / Korzyści Podłużne otwory umożliwiają najbardziej dogodny montaż. Optymalne możliwości montażu dzięki stopniowanym długościom. MONTAŻ Duże możliwości doboru odpowiedniego zamocowania. Podłużne otwory w podstawie ułatwiają regulację wysokości. Metal roof ALK 27/18 Ø 7 (4x) Ø 7 (4x) ALK 28/ L L System ALKS Electrical Sanitary Radiator 1, ,75 H L Typ Nr art. Ilość w opak. Profil Wysokość Długość H L szt. [mm] [mm] Wsporniki ALK ALK 27/ / ALK 27/ / ALK 28/ / ALK 28/ / ALK 28/ / Wsporniki ALKS ALKS 28/ / ALKS 28/ /

43 SYSTEM INSTALACYJNY MS-L 45 Service Nośności wsporników ALK SCHEMAT 1 SCHEMAT 2 SCHEMAT 3 F = q x l System instalacyjny MS-L ALK 27/18 ALK 28/30 F [N] Grid Metal roof System ALK 27/18 schemat 1+3 Electrical Sanitary Radiator F [N] ALK 28/30 schemat schemat schemat Przy sporządzeniu wykresów przyjęto założenie, że dopuszczalne naprężenie stali σ = 160 N/mm, jak również maksymalne ugięcie l/200 nie zostały przekroczone. Należy osobno przeliczyć wytrzymałość mocowań! Nośności wsporników ALKS OBCIĄŻENIA l L [mm] L [mm] Wsporniki ALKS 28/ Długość l w mm Maks.obciąż.dop. F rec [kn] Wsporniki ALKS 28/ Długość l w mm Maks.obciąż.dop. F rec [kn]

44 Service 46 SYSTEM INSTALACYJNY MS-L System instalacyjny MS-L Zaślepka AK AK Materiał Polietylen, czarny Typ Nr art. Ilość w opak. Do profilu szt. AK 27/ /18 AK 28/ /30 Grid Łącznik do szyn SV SV 27 Materiał Stal DCO1 (ozn. materiału nr 10330) wg DIN EN Ocynk Ocynkowany galwanicznie, 8 µm Metal roof OPIS Szybki montaż, podkładki i śruby są wstępnie przykręcone. Zalety / Korzyści W komplecie z podkładkami i śrubami. MONTAŻ System Typ Nr art. Ilość w opak. szt. SV Electrical Sanitary Wkładka poślizgowa GLK Opis produktu na stronie 116 Wkładka gumowa EMS Opis produktu na stronie 127 Radiator

45 SYSTEM INSTALACYJNY MS-L 47 Service Śruba młotkowa FHS Clix FHS Clix-N FHS Clix Materiał Stal S235 JR (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowany galwanicznie, 8 µm Materiał Gwint 4.8 System instalacyjny MS-L Grid OPIS Łeb młotkowy. FHS Clix-N opatentowana śruba z trzpieniem karbowanym. Trzpień można skracać za pomocą nożyc BOL N. Zalety / Korzyści Szybki, łatwy i efektywny montaż. Możliwa instalacja w zmontowanych szynach. Łatwa regulacja położenia w szynie. FHX Clix N korekta wysokości dzięki trzpieniowi. Pasuje do większości profili szynowych z 15 milimetrową szczeliną. MONTAŻ FHS Clix M Metal roof System FHS Clix-N Electrical Sanitary OBCIĄŻENIA Radiator M 10 L2 L1 L2 L1 Typ Nr art. Ilość w opak. Gwint Długość (L1) Długość (L2) M szt. [mm] [mm] Śruba młotkowa FHS Clix FHS Clix 8 x M FHS Clix 8 x M FHS Clix 8 x M FHS Clix 8 x M FHS Clix 8 x M FHS Clix 10 x M FHS Clix 10 x M FHS Clix 10 x M FHS Clix 10 x M Śruba młotkowa FHS Clix-N FHS Clix-N M 8 x M FHS Clix-N M 8 x M FHS Clix-N M 8 x M Typ Profil Zal. obciążenia (osiowe) N rec. [kn] Śruba młotkowa FHS Clix M 8 M 10 Śruba młotkowa FHS Clix-N M 8 N rec Zal. obciążenia (ścinające ) V rec. [kn] V rec Moment dokręcający 27/ / / / / / [Nm]

46 Service 48 SYSTEM INSTALACYJNY MS-L Nożyce do prętów BOL N OPIS System instalacyjny MS-L BOL N Przeznaczone do skracania prętów gwintowanych oraz FHS Clix-N Typ Nr art. Ilość w opak. szt. BOL N Grid Metal roof Łapa mocująca HK 27 HK 27 System Electrical Sanitary Radiator Materiał Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowana galwaniczne, min. 5 µm OPIS Przeznaczona do bezpiecznego zamocowania konstrukcji np. przy pomocy dybla lub kotwy firmy fischer. Służy do zabezpieczenia połączenia. Zalety / Korzyści Zapobiega wyginaniu się szyny. 4 HK 27 D Typ Nr art. Ilość w opak. Średnica otworu D szt. [mm] HK

47 SYSTEM INSTALACYJNY MS-L 49 Service Płytka nagwintowana HG 27 HG 27 Materiał Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowana galwaniczne, min. 5 µm Radiator System instalacyjny MS-L Grid Metal roof Sanitary System Electrical OPIS Płytka nagwintowana dopasowana jest do szyny MS 27/18 oraz MS 28/30. Zalety / Korzyści Łatwy montaż. Możliwa instalacja w zmontowanych szynach. S 22 M 13 HG 27 Typ Nr art. Ilość w opak. Gwint Grubość M S szt. [mm] HG 27 M M 6 4 HG 27 M M 8 5 HG 27 M M 10 5 MONTAŻ Porady montażowe Po regulacji położenia płytka nagwintowana powinna zostać zabezpieczona nakrętką i podkładką. OBCIĄŻENIA HG 27 M 6 HG 27 M 8 HG 27 M 10 Typ Profil Zal. obciążenia (osiowe) N rec. [kn] Zal. obciążenia (ścinające) V rec. [kn] Moment dokręcający [Nm] 27/ / / / / /

48 Service 50 SYSTEM INSTALACYJNY MS-L System instalacyjny MS-L Płytka przesuwna Clix MK Clix MK Materiał Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowana galwaniczne, min. 5 µm Electrical OPIS MONTAŻ Grid Płytka przesuwna Clix MK przeznaczona jest do mocowania prętów gwintowanych i obejm na rury. Zalety / Korzyści Szybki, łatwy i efektywny montaż. Możliwa instalacja w zmontowanych szynach. Porady montażowe Płytkę Clix MK włożyć do szyny i przekręcić o 90. Po regulacji położenia płytka powinna zostać zabezpieczona nakrętką. Metal roof System ,5 Clix MK M Typ Nr art. Ilość w opak. Gwint szt. Clix MK M 6 Clix MK M 8 Clix MK M 10 Śruba młotkowa HS 38 M Opis produktu na stronie 63 OBCIĄŻENIA Clix MK M 6 Clix MK M 8 Sanitary Radiator Clix MK M 10 Typ Profil Zal. obciążenia (osiowe) N rec. [kn] Zal. obciążenia (ścinające) V rec. [kn] Moment dokręcający [Nm] 27/ / / / / / Nakrętka przesuwna SM Opis produktu na stronie 64

49 SYSTEM INSTALACYJNY MS-L 51 Service Stopka siodłowa SF SF Q 27 SF L 27 Materiał Płytka: Stal DD11(ozn. materiału nr 10332) wg DIN EN Profil U: S235JR wg DIN EN Ocynk Ocynkowana galwanicznie, 8 µm System instalacyjny MS-L Grid System Metal roof OPIS Elementy łączące szyny montażowe fischer z podłożem. Zalety / Korzyści Stabilizujący element przeznaczony do konstrukcji nośnych. Łatwy montaż polegający na włożeniu szyny do stopki siodłowej. MONTAŻ OBCIĄŻENIA SF Q 27 Ø 7 (4x) SF L 27 Electrical Sanitary Ø 7 (4x) Radiator Do łączenia szyn. F rec = 1,5 kn Łącznik: SM 38, HS 38 M10 30 Typ Nr art. Ilość w opak. Wersja 30 obustronne podparcie (należy uwzględnić zginanie) szt. SF Q pozioma SF L pionowa

50 Service 52 SYSTEM INSTALACYJNY MS-L System instalacyjny MS-L Kątownik montażowy MW MW MW Materiał Stal S235 JR (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowany galwanicznie, 8 µm Grid Metal roof OPIS Kątownik montażowy do łączenia szyn. Zalety / Korzyści Niezbędny do łączenia szyn montażowych przy wykonywaniu konstrukcji nośnych. Wiele możliwości zastosowania. MONTAŻ 25 MW System 25 8, OBCĄŻENIA Do łączenia szyn. Electrical Sanitary Radiator , MW F rec = 1,5 kn Łącznik: SM 38, HS 38 M8 obustronne podparcie (należy uwzględnić zginanie) Typ Nr art. Ilość w opak. szt. MW MW

51 SYSTEM INSTALACYJNY MS-L 53 Service Łącznik do dźwigarów TKR 27/18 TKR 27/18 Materiał Płytka dźwigarowa: Stal DD11 wg DIN EN Strzemię: Stal wg DIN EN Nakrętka sześciokątna: Stal wg ISO Tab. 4 Twardość min. 4 Ocynk Ocynkowana galwaniczne, min. 5 µm System instalacyjny MS-L Grid Radiator OPIS Elementy łączące szyny montażowe do dźwigarów stalowych. Zalety / Korzyści Nie potrzebne jest wiercenie albo spawanie. Zawsze możliwe jest przesunięcie do wymaganej pozycji. Ze względu na różne długości zaczepów, łączniki TKR można mocować do wszystkich standardowych dwuteowników. MONTAŻ Do wykonania jednego zamocowania potrzebne są dwa łączniki TKR. Metal roof M6 TKR 27/18 OBCIĄŻENIA System Electrical Sanitary F Typ Nr art. Ilość w opak. Strzemię mocujące Profil szt. [mm] TKR 27/ / /30 Typ Gwint Zal. obciążenia / parę (2szt.) Moment dokręcający F rec. [kn] [Nm] TKR 27/18 M

52 Service 54 SYSTEM INSTALACYJNY MS Kompletny system instalacyjny, odpowiedni do mocowania: Rurociągów przemysłowych Szyny montażowe MS 38/40, MS 40/60, MS 40/120 str.56 Rurociągów c.o. i sanitarnych System instalacyjny MS Kanałów wentylacyjnych i klimatyzacyjnych Instalacji elektrycznych jak np. trasy kablowe, przewody itp. Podkonstrukcji do paneli solarnych Wsporniki ALK /ALK Q str.58 Radiator System Sanitary Electrical Metal roof Grid Łączniki FHS Clix S str.62 Elementy konstrukcyjne SF str.67 UWS str.70

53 55 Radiator Sanitary Service Grid System instalacyjny MS Metal roof System Electrical EMS str.61 GLK str.61 AK str.60 HS str.63 HG str.65 SM str.64 HK str.66 MW str.69 TKR str.74 SV str.60 TSF str.68 WK str.71 FSB 45 str.61 VB str.61 UHRS str.61

54 Service 56 SYSTEM INSTALACYJNY MS Szyna montażowa MS MS 38/40 MS 40/60 Materiał Stal DX51 D+ Z 275 MA-C (ozn. materiału Z) wg. DIN EN Ocynk Ocynkowanie metodą Sendzimira, grubość powłoki ok. 20 µm System instalacyjny MS Grid MS 40/120 OPIS Szyny montażowe wykonane z profilu C przeznaczone do montażu z regulacją poziomą i pionową. Szybkie i racjonalne mocowanie rurociągów i konstrukcji wsporczych. Zalety / Korzyści Możliwość wykonania różnych konstrukcji nośnych mocowanych do ścian, podłóg i stropów. Bogata oferta elementów złącznych. Podziałka na bocznej stronie szyny ułatwia przedłużanie i montowanie konstrukcji. MONTAŻ 40 Metal roof L MS 38/ MS 40/60 System L Electrical Sanitary Radiator L Typ Ilość w opakowaniu Długość Przekrój profilu Ciężar L szt. [mm] [cm2] [kg/m] MS 38/40/ m MS 38/40/ m MS 38/40/ m MS 38/40/ m MS 40/60/ m MS 40/60/ m MS 40/120/ m MS 40/120 OBCIĄŻENIA Typ Rozpiętość l 1.0 m 2.0 m 3.0 m MS 38/40/2.00 Obciąż. dopuszczalne F [kn] MS 40/60/3.00 Obciąż. dopuszczalne F [kn] MS 40/120/3.00 Obciąż. dopuszczalne F [kn]

55 57 Service Nośności szyn montażowych MS Profil Ciężar jedn. Przekrój Moment bezwładności Wskaźnik wytrzym. I y I z W y W z [kg/m] [cm2] [cm4] [cm4] [cm3] [cm3] Szyna montażowa MS 38/ / / System instalacyjny MS SCHEMAT 1 SCHEMAT 2 SCHEMAT 3 F = q x l Grid MS 38/40 MS 40/120 F (N) F (N) schemat Metal roof schemat schemat schemat l (mm) MS 40/60 F (N) System schemat 2 schemat 1 Electrical schemat Sanitary schemat 1 schemat l (mm) l (mm) Radiator Przy sporządzeniu wykresów przyjęto założenie, że dopuszczalne naprężenie stali σ= 160 N/mm, jak również maksymalne ugięcie l/200 nie zostały przekroczone. Parametry wytrzymałościowe dotyczą konsoli. Mocowania przy pomocy dybli, kotew i śrub muszą odpowiadać obciążeniom.należy osobno przeliczyć wytrzymałość mocowań!

56 Service 58 SYSTEM INSTALACYJNY MS Wsporniki arm ALK / ALK Q ALK Materiał Płytka: stal DC 01 (ozn. materiału 10330) wg. DIN EN Szyna: stal S235JR (ozn. materiału 10037) wg. DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 8 µm System instalacyjny MS MONTAŻ Grid OPIS Szyny montażowe wykonane z profilu C. Zalety / Korzyści Duże możliwości montażu dzięki stopniowanym długościom. Podłużne otwory umożliwiają dogodny montaż. Metal roof Ø 7 (4x) ALK 38/ Ø 7 (4x) ALK 40/60 Ø 7 (4x) 6 6 System Electrical Sanitary Radiator ALK Q 38/ L L L Typ Nr art. Ilość w opakowaniu Profil Długość L szt. [mm] ALK 38/ / ALK 38/ / ALK 38/ / ALK 38/ / ALK 38/ / ALK 38/ / ALK 38/ / ALK 40/ / ALK 40/ / ALK 40/ / ALK Q 38/ / ALK Q 38/ /40 600

57 59 Service Nośności wsporników ALK/ ALK Q SCHEMAT 1 SCHEMAT 2 SCHEMAT 3 F = q x l Grid Metal roof System Radiator Sanitary Electrical System instalacyjny MS ALK 38/40 F [N] 5000 ALK 40/60 F [N] schemat schemat 2 schemat 3 schemat schemat L [mm] Przy sporządzeniu wykresów przyjęto założenie, że dopuszczalne naprężenie stali σ= 160 N/mm, jak również maksymalne ugięcie l/200 nie zostały przekroczone. Parametry wytrzymałościowe dotyczą konsoli. Mocowania przy pomocy dybli, kotew i śrub muszą odpowiadać obciążeniom. Należy osobno przeliczyć wytrzymałość mocowań! L [mm]

58 Service 60 SYSTEM INSTALACYJNY MS Zaślepka AK AK Materiał Polietylen, czarny System instalacyjny MS Typ Nr art. Ilość w opakowaniu Do profilu szt. AK 38/ /40 AK 40/ / /120 Łącznik do szyn SV Grid SV 40 SV 38 Materiał SV 38 Stal DC 01 (ozn. materiału 10330) wg. DIN EN 1013 Materiał SV 40 Stal S235JR (ozn. materiału 10037) wg. DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm Metal roof MONTAŻ System OPIS Przy pomocy łączników do szyn można dokonywać dokładnych połączeń szyn montażowych. Zalety / Korzyści Łączniki SV 38 są wstępnie zmontowane i dostarczane w komplecie wraz ze śrubami i podkładkami. SV 38 Łącznik do szyn SV 38 wsuwa się w szyny i następnie skręca śrubami. Porady montażowe HK 40 i SKS 10 x 20 oraz U 10 x 28 nie dostarcza się w komplecie. SV 40 Łącznik do szyn SV 40 wsuwa się w łączone szyny (MS 40/60 lub MS 40/120) i następnie zabezpiecza 4 łapami blokującymi HK40 i skręca śrubami. Electrical M10 (4x) Sanitary 50 Radiator 150 Typ Nr art. Ilość w opakowaniu Do profili szt. SV /40 SV / /

59 SYSTEM INSTALACYJNY MS 61 Service Ślizg GLK 38 Opis produktu na stronie 116 Electrical System instalacyjny MS Grid Wkładka gumowa do szyn EMS Opis produktu na stronie 127 Uchwyt uniwersalny UHRS Opis produktu na stronie 93 Metal roof System Sanitary Radiator Regulowana podstawa do szyn VB Opis produktu na stronie 94 Element napinający FSB 45º Opis produktu na stronie 96

60 Service 62 SYSTEM INSTALACYJNY MS Śruba młotkowa FHS Clix-S FHS Clix-S Materiał Stal DD11 (ozn. materiału nr 10332) wg. DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm Metal roof System instalacyjny MS OPIS MONTAŻ Grid Łeb młotkowy. Zalety / Korzyści Szybki, łatwy i efektywny montaż. Możliwy montaż w zmontowanych szynach. Łatwa regulacja położenia w szynie. Pasuje do profili szynowych typu FUS oraz MS. M FHS Clix-S OBCIĄŻENIA System L 2 L 1 N rec V rec Electrical Typ Nr art. Ilość w opakowaniu Gwint Długość Długość M L 1 L 2 szt. [mm] [mm] FHS CLIX S 8 x M FHS CLIX S 8 x M M8 Sanitary Radiator Typ Profil Zal. obciążenia Zal. obciążenia Moment dokręcający (osiowe) (ścinające) N rec [kn] V rec [kn] [Nm] 38/ / FHS CLIX S 8 x M FHS CLIX S 10 x M FHS CLIX S 10 x M FHS CLIX S 10 x M FHS CLIX S 12 x M FHS CLIX S 12 x M M10 M12 38/ / / / FHS CLIX S 12 x M

61 SYSTEM INSTALACYJNY MS 63 Service Śruba młotkowa HS 38 HS 38 Materiał płytki Stal (ozn. materiału nr 10037) wg DIN EN Pręt nagwintowany Stal 4.8 wg DIN 976 Nakrętka 6-kątna Stal wg ISO Tab.4 Wytrzymałość min 4 Podkładka Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowana galwanicznie, min.5 µm System instalacyjny MS Grid Metal roof Radiator OPIS Śruba młotkowa do wszystkich profili szynowych ze szczeliną o szerokości 15 i 17 mm. Zalety / Korzyści Szybki, łatwy i efektywny montaż. Mniej elementów niż w innych tego typu mocowaniach. Łatwa regulacja położenia w szynie. MONTAŻ Porady montażowe Śrubę młotkową fischera wsunąć do szyny albo do wspornika. Po ustawieniu we właściwym położeniu, zabezpieczyć nakrętką. OBCIĄŻENIA M System Electrical Sanitary HS L 2 L 1 Typ Nr art. Ilość w opakowaniu Gwint Długość Długość M L 1 L 2 szt. [mm] [mm] HS 38 M 8 x M HS 38 M 8 x M HS 38 M 8 x M HS 38 M 10 x M HS 38 M 10 x M HS 38 M 10 x M HS 38 M 10 x M Nrec V rec Typ Profil Zal. obciążenia Zal. obciążenia Moment dokręcający (osiowe) (ścinające) N rec [kn] V rec [kn] [Nm] HS 38 M8 38/ / HS 38 M10 38/ /

62 Service 64 SYSTEM INSTALACYJNY MS Płytka przesuwna SM SM Materiał Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowana galwanicznie, min.5 µm Radiator Grid Metal roof System Sanitary Electrical System instalacyjny MS OPIS Element montażowy do szyn typu MS. Zalety / Korzyści Łatwy montaż i regulacja położenia w szynie. MONTAŻ Porady montażowe Włożyć główkę śruby do szczeliny profilu i przekręcić. Po ustawieniu w wymaganej pozycji, płytkę zabezpieczyć nakrętką. M SM 6 OBCIĄŻENIA N rec V rec Typ Nr art. Ilość w opakowaniu Gwint szt. SM 38 M M 8 SM 38 M M 10 M Typ Profil Zal. obciążenia Zal. obciążenia Moment dokręcający (osiowe) (ścinające) N rec [kn] V rec [kn] [Nm] SM 38 M8 38/ / SM 38 M10 38/ /

63 SYSTEM INSTALACYJNY MS 65 Service Płytka młoteczkowa HG 38 HG 38 Materiał Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowana galwanicznie, min.5 µm Grid Metal roof System Radiator Sanitary Electrical System instalacyjny MS OPIS Element montażowy do szyn typu MS. Zalety / Korzyści Łatwy montaż. Możliwy montaż w zmontowanych szynach. MONTAŻ Porady montażowe Włożyć do szyny lub wspornika i przekręcić o 90. M HG 38 OBCIĄŻENIA Typ Nr art. Ilość w opakowaniu Gwint szt. HG 38 M M 6 HG 38 M M 8 HG 38 M M 10 M N rec V rec Typ Profil Zal. obciążenia Zal. obciążenia Moment dokręcający (osiowe) (ścinające) N rec [kn] V rec [kn] [Nm] HG 38 M6 38/ / HG 38 M8 38/ / HG 38 M10 38/ /

64 Service 66 SYSTEM INSTALACYJNY MS Łapa mocująca HK HK Materiał Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynkowana galwanicznie, min.5 µm Grid Metal roof Radiator Sanitary System Electrical System instalacyjny MS OPIS Łapa mocująca jest przeznaczona do szybkiego i bezpiecznego zamocowania konstrukcji np. przy pomocy dybla lub kotwy firmy fischer. Służy do zabezpieczenia połączenia. Zalety / Korzyści Zapobiega wyginaniu się szyny. MONTAŻ 4 HK ,5 4 12,5 HK Typ Nr art. Ilość w opakowaniu Do profilu szt. HK /40 HK /60; 40/120

65 SYSTEM INSTALACYJNY MS 67 Service Stopka siodłowa SF SF Q SF L Materiał Płytka: Stal DD11(ozn. materiału nr 10332) wg. DIN EN Profil U: S235JR wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm System System instalacyjny MS OPIS Wraz z szynami montażowymi elementy te służą do wykonania stabilnych konstrukcji. Zalety / Korzyści Stabilizujący element przeznaczony do konstrukcji nośnych. Łatwy montaż polegający na włożeniu szyny do stopki siodłowej. MONTAŻ Grid Metal roof SF Q SF L OBCIĄŻENIA obustronne podparcie F rec F rec Electrical Sanitary Radiator Ø 7 (4x) Typ Nr art. Ilość w opakowaniu Wersja Do szyn Łącznik HG 38 M10 SM / HS M10 FHS Clix S 10 Szyna Podwójny Pojedynczy Moment zginający [kn] [kn] [Nm] 38/40 1,5 0, /-- 1,5 0, / / / / szt. SF Q pozioma 38/ / /120 SF L pionowa 38/ / /120

66 Service 68 SYSTEM INSTALACYJNY MS Stopka teleskopowa TSF TSF Q TSF L Materiał Płytka: Stal DD11(ozn. materiału nr 10332) wg. DIN EN Profil U: S235JR wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm Grid System instalacyjny MS Metal roof OPIS Uniwersalny element łączący, który wraz z szynami montażowymi fischera służy do wykonywania różnych konstrukcji. Zalety / Korzyści Łatwy i szybki montaż przy pomocy śruby młotkowej FHS Clix S. Różnice wysokości i długości do 5 cm mogą być szybko i łatwo zniwelowane. Funkcja teleskopowa nadaje się szczególnie do zabudowy w warunkach ograniczonej przestrzeni. Wolny koniec umożliwia zamocowanie złączy. MONTAŻ Porady montażowe Motaż polega na wsunięciu szyny i zamocowaniu przy pomocy śruby młotkowej FHS Cilx S lub przykręceniu. Duże możliwości mocowania kołkami rozporowymi. Regulacja położenia wysokości dzięki otworom w płytce. System Electrical Sanitary Radiator TSF Q 38/ TSF L 38/40 35,5 35, , ,5 31,5 31, Typ Nr art. Ilość w opak. Do profilu Wersja szt. TSF L 38/ /40 pionowa TSF Q 38/ /40 pozioma TSF L 40/ / /120 pionowa TSF Q 40/ / /120 pozioma TSF Q 40/ TSF L 40/60 53,5 53, , ,5 31,5 28,5 2,5 2,5 OBCIĄŻENIA obustronne podparcie Łącznik HG 38 M10 SM / HS M10 FHS Clix S 10 F rec F rec Szyna Podwójny Pojedynczy Moment zginający [kn] [kn] [Nm] 38/40 1,5 0, /-- 1,5 0, / / / /

67 SYSTEM INSTALACYJNY MS 69 Service Kątownik montażowy MW MW MW L Materiał Stal S235 JR (material no ) wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm MONTAŻ System instalacyjny MS MW MW L OPIS Kątownik montażowy do łączenia szyn. Grid ,5 10, MW M10x16 33 MW M10x ,5 90 Typ Nr art. Ilość w opakowaniu Kątownik szt. MW MW MW L MW L ,5 MW L MW L Zalety / Korzyści Niezbędny do łączenia szyn montażowych przy wykonywaniu konstrukcji nośnych. Różne możliwości zastosowania. MW jest dostarczany ze wstępnie zmontowanymi śrubami. OBCIĄŻENIA l l rec. MW L2, MW L3, MW obustronne podparcie Łącznik HG 38 M10 SM / HS M10 FHS Clix S 10 rec. F rec F rec Szyna Podwójny Pojedynczy Moment zginający [kn] [kn] [Nm] 38/40 1,5 0, /-- 1,5 0, / / / / Schemat: Konstrukcje wsporcze z szyn montażowych MS 38/40 + MW MW Długość l w mm Max. obciąż. F rec. w kn: Długość l w mm Max. obciąż. F rec. w kn: Metal roof System Electrical Sanitary Radiator

68 Service 70 SYSTEM INSTALACYJNY MS Kątownik uniwersalny UW S UW S Materiał Stal DD11wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 8 µm Grid Metal roof System Electrical Radiator Sanitary System instalacyjny MS OPIS Kątownik do usztywniania konstrukcji wsporczych. Zalety / Korzyści Znakomity element konstrukcyjny przeznaczony do montażu zarówno w poziomie jak i w pionie. W połączeniu z szynami montażowymi fischera nadają konstrukcjom dużą stabilność i zapewniają bezpieczeństwo. MONTAŻ Porady montażowe Kątowniki uniwersalne powinny być stosowane parami. 135 OBCIĄŻENIA obustronne podparcie F rec F rec Typ Nr art. Ilość w opakowaniu szt. UW S Łącznik HG 38 M10 SM / HS M10 FHS Clix S 10 Szyna Podwójny Pojedynczy Moment zginający [kn] [kn] [Nm] 38/40 1,5 0, /-- 1,5 0, / / / /

69 SYSTEM INSTALACYJNY MS 71 Service Wspornik kątowy WK WK 100/100 Materiał Stal DD11(ozn. materiał nr ) wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm WK 200/200 System instalacyjny MS WK 207/165 Grid OPIS Stabilne wsporniki montażowe przeznaczone do mocowania rurociągów. Wsporniki służą do usztywniania konstrukcji wsporczych. MONTAŻ Metal roof Zalety / Korzyści Duże możliwości mocowania do ścian, podłóg i sufitów, można także uzyskać w kanałach instalacyjnych. W połączeniu z szynami montażowymi fischera nadają konstrukcjom dużą stabilność i zapewniają bezpieczeństwo. System Electrical Sanitary Radiator WK 100/ Typ Nr art. Ilość w opakowaniu , , , , WK 200/ , WK 207/ szt. WK 100/ WK 200/ WK 207/

70 Service 72 SYSTEM INSTALACYJNY MS Nośności wsporników l KĄTOWNIK WK Kątownik WK 100 Długość l w mm 80 Obciążenie zalecane w kn: 4.0 System instalacyjny MS Kątownik WK 200/200 Długość l w mm Obciążenie zalecane F rec. w kn: Kątownik WK 207/160 Długość l w mm 150 Obciążenie zalecane F rec. w kn: 1.8 Grid Metal roof l WSPORNIKI WK ZMONTOWANE PODWÓJNIE Wsporniki WK 200/200 zmontowane podwójnie Długość l w mm Obciążenie zalecane F rec. w kn: Radiator Sanitary Electrical System

71 SYSTEM INSTALACYJNY MS 73 Service Łącznik SB SB Materiał Stal 355 MC (ozn. materiał nr ) wg DIN EN lub DD11 (ozn. materiał nr ) wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm Grid Metal roof System Radiator Sanitary Electrical System instalacyjny MS OPIS Uniwersalny łącznik do krzyżowego łączenia szyn. Zalety / Korzyści Duża stabilność bez rotacji. Wiele możliwości instalacji dzięki otworom w łączniku. SB 38/40 SB 40/60 SB 40/120 Typ Nr art. Ilość w opakowaniu Do profilu szt. SB 38/ /40 SB 40/ /60 SB 40/ /120

72 Service 74 SYSTEM INSTALACYJNY MS Łącznik do dźwigarów TKR 27/18 TKR Płytka dźwigarowa Stal S235 JR wg DIN EN Ocynk Ocynkowana galwanicznie, min.5 µm Nakrętka sześciokątna Stal wg ISO Trwałość min. 4 Strzemię: Stal S235 JR wg DIN EN Grid Metal roof System instalacyjny MS OPIS Elementy łączące szyny montażowe do dźwigarów stalowych. Zalety / Korzyści Łatwy montaż. Niepotrzebne jest wiercenie albo spawanie. Zawsze możliwe jest przesunięcie do wymaganej pozycji. MONTAŻ Ze względu na różne długości zaczepów, łączniki TKR można mocować do wszystkich standardowych dwuteowników. System Electrical Sanitary A M Radiator TKR G 6 H B Typ Nr art. Ilość w opakowaniu Do profilu MS szt. [mm] TKR /40 TKR /60 TKR /120 OBCIĄZENIA ) rec. Typ Profil Gwint Max zalecane obciążenie F rec. [kn] Moment dokręcenia [Nm] TKR 21/42 38/40 M TKR 82 40/60 M TKR /120 M

73 75 Radiator Sanitary Electrical System Service Metal roof Grid System instalacyjny MS

74 Service 76 SYSTEM INSTALACYJNY FUS Kompletny system instalacyjny do: Rurociągów przemysłowych Przyłączy c. o. i sanitarnych Szyny montażowe FUS 21, FUS 41, FUS 62 str.78 Przewodów wentylacyjnych i klimatyzacyjnych Instalacji elektrycznych jak np.: tras kablowych, transmisji danych itp. System instalacyjny FUS Podkonstrukcji i podpór do paneli solarnych Wsporniki FCA str.82 Radiator System Metal roof Electrical Sanitary Grid Łączniki FCN Clix P str.86 Elementy konstrukcyjne SF str.90 Elementy konstrukcyjne VB str.94 Ząbkowana krawędź szyny ułatwia przenoszenie sił poprzecznych, co jest szczególnie korzystne przy montażu pionowym.

75 77 Radiator Sanitary Service System instalacyjny FUS Metal roof Grid FUS 21 D, FUS 41 D, FUS 62 D str.78 EMS 41 str.85 FEC str.85 System Electrical FCAM str.84 FCN Clix M str.86 FHS Clix S str.87 FCN str.88 HK 41 str.89 UWS str.91 FAF str.98 FUF str.99 FFF str.97 FSB 45 str.96 UHRS str.93 TKR str.95 FUF OC str.85

76 Service SYSTEM INSTALACYJNY FUS Szyna montażowa FUS FUS 21 FUS FUS 41D FUS 62D Materiał Stal DX51 D+ Z 275 MA-C (ozn. materiału Z) wg. DIN EN Ocynk Ocynk metodą Sendzimira, grubość powłoki ponad 20 µm MONTAŻ OPIS Szyny montażowe wykonane z profilu U przeznaczone do montażu poziomego i pionowego. Szybkie mocowanie rurociągów i konstrukcji wsporczych. Zalety / Korzyści Podwyższona wytrzymałość na zginanie i rozciąganie ze względu na optymalny przekrój profilu. Electrical Sanitary Radiator Uząbkowanie na krawędzi szyny umożliwia bezpieczne zamocowanie nakrętki FCN lub FHS Clix S. Możliwość wykonania różnych konstrukcji nośnych mocowanych do ścian, podłóg i stropów. Podziałka na bocznej stronie szyny ułatwia przedłużanie i montowanie konstrukcji. FUS 21 System Metal roof Grid System instalacyjny FUS FUS 21D FUS 62 FUS L 30 FUS S 50 S 50 L Długość Grubość L L 41 Ilość w opakowaniu Nr art Typ FUS 21D Ciężar 41 L S szt. [m] [mm] [kg/m] FUS 21/2.0 2 m FUS 21/2.0 3 m FUS 21/2.5 2 m FUS 21/2.5 3 m FUS 21/2.5 6 m FUS 41/2.0 2 m FUS 41/2.0 3 m FUS 41/2.0 6 m FUS 41/2.5 2 m FUS 41/2.5 3 m FUS 41/2.5 6 m FUS 62/2.5 6 m FUS 21D/2.0 3m FUS 41D/2.5 6m FUS 62D/2.5 6 m FUS 41D FUS 62D 82 L L

77 79 Service Parametry techniczne FUS OBCIĄŻENIA System instalacyjny FUS Grid Metal roof System Radiator Sanitary Electrical FUS 21/2.0 FUS 21/2.5 FUS 41/2.0 FUS 41/2.5 FUS 62/2.5 FUS 21D/2.0 FUS 41D/2.5 FUS 62D/2.5 Typ Obciąż. dopuszczalne F [kn] Obciąż. dopuszczalne F [kn] Obciąż. dopuszczalne F [kn] Obciąż. dopuszczalne F [kn] Obciąż. dopuszczalne F [kn] Obciąż. dopuszczalne F [kn] Obciąż. dopuszczalne F [kn] Obciąż. dopuszczalne F [kn] Rozpiętość l 1 m 2 m 3 m DLA SZYN MONTAŻOWYCH Profil Ciężar jedn. Przekrój Moment bezwładności Wskaźnik wytrzym. l y l z W y W z [kg/m] [cm2] [cm4] [cm4] [cm3] [cm3] FUS 21/ FUS 21/ FUS 41/ FUS 41/ FUS 62/ FUS 21D/ FUS 41D/ FUS 62D/

78 Service 80 SYSTEM INSTALACYJNY FUS Parametry techniczne FUS NOŚNOŚCI SZYN MONTAŻOWYCH Schemat 1 Schemat 2 Schemat 3 F = q x l System instalacyjny FUS FUS 21/2 F [N] 3000 FUS 21/2 FUS 21/2.5 F [N] 3000 FUS 21/2,5 Grid schemat schemat 3 Metal roof schemat schemat l [mm] schemat schemat l [mm] System Electrical Sanitary Radiator FUS 41/2 F [N] schemat 1 schemat 2 FUS 41/2 schemat l [mm] FUS 41/2.5 F [N] schemat 1 schemat 2 FUS 41/2,5 schemat Przy sporządzeniu wykresów przyjęto założenie, że dopuszczalne naprężenie stali σ= 160 N/mm, jak również maksymalne ugięcie l/200 nie zostały przekroczone. Mocowania przy pomocy dybli, kotew i śrub muszą odpowiadać obciążeniom i należy osobno przeliczyć ich wytrzymałość! l [mm]

79 81 Service NOŚNOŚCI SZYN MONTAŻOWYCH FUS 62/2.5 F [N] FUS 62/2,5 FUS 21D/2 F [N] 5000 FUS 21D/ System instalacyjny FUS schemat schemat 3 Grid schemat schemat l [mm] schemat schemat l [mm] Metal roof FUS 41D/2.5 F [N] schemat 1 schemat 2 FUS 41D/2,5 schemat l [mm] FUS 62D/2.5 F [N] schemat 1 schemat 2 FUS 62D/2,5 schemat l [mm] Przy sporządzeniu wykresów przyjęto założenie, że dopuszczalne naprężenie stali σ = 160 N/mm, jak również maksymalne ugięcie l/200 nie zostały przekroczone. Mocowania przy pomocy dybli, kotew i śrub muszą odpowiadać obciążeniom i należy osobno przeliczyć ich wytrzymałość! System Electrical Sanitary Radiator

80 Service SYSTEM INSTALACYJNY FUS Wsporniki FCA FCA 41D FCA Materiał Płytka: stal DC 01 (ozn. materiału 10330) wg. DIN EN Szyna: stal S235JR (ozn. materiału 10037) wg. DIN EN Ocynk galwaniczny, grubość powłoki min. 8 µm FCA 62 System Metal roof Grid System instalacyjny FUS Ocynk OPIS MONTAŻ Szyny montażowe wykonane z profilu U z przyspawaną płytką mocującą. Zalety / Korzyści Uząbkowanie na krawędzi szyny umożliwia bezpieczne zamocowanie nakrętki FCN lub FHS Clix S. Stabilne zamocowanie konstrukcji nośnych. Możliwość wykonania różnych konstrukcji dzięki stopniowanym długościom. Podłużne otwory umożliwiają dogodny montaż FCA L Electrical Sanitary L L Typ Radiator FCA 41D FCA 41 Nr art. 2.5 Ilość w opakowaniu Profil Długość L szt. [mm] FCA / FCA / FCA / FCA / FCA / FCA 41D D/ FCA 41D D/

81 83 Service Parametry techniczne FCA NOŚNOŚCI WSPORNIKÓW Schemat 1 Schemat 2 Schemat 3 F = q x l Grid System instalacyjny FUS Metal roof System Electrical Sanitary Radiator FCA 41 FCA 62 F [N] FCA 41 F [N] FCA schemat schemat l [mm] FCA 41 D F [N] FCA 41 D schemat schemat l [mm] schemat schemat l [mm] Przy sporządzeniu wykresów przyjęto założenie, że dopuszczalne naprężenie stali σ = 160 N/mm, jak również maksymalne ugięcie l/200 nie zostały przekroczone. Mocowania przy pomocy dybli, kotew i śrub muszą odpowiadać obciążeniom i należy osobno przeliczyć ich wytrzymałość!

82 Service 84 SYSTEM INSTALACYJNY FUS Masywny wspornik FCAM FCAM Materiał Stal DD 11 wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 10 µm System instalacyjny FUS Grid OPIS Wspornik montażowy wykonany z profilu U z przyspawaną płytką mocującą. Przewidziany głównie do montażu ciężkich rur bezpośrednio do ściany, ale można także zastosować do mocowania konstrukcji do podłóg i sufitów. Zalety / Korzyści Stabilne zamocowanie konstrukcji nośnych. Podłużne otwory umożliwiają najbardziej dogodny montaż. MONTAŻ Porady montażowe Duże możliwości zamocowania odpowiednimi kotwami. Wydłużone otwory na płytce montażowej umożliwiają łatwą regulację. Możliwe zamocowanie FHS Clix S lub FCN. Metal roof OBCIĄŻENIA l 20 L F rec. System H Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Profil Grubość Długość szt. [mm] [mm] FCAM FUS FCAM FUS FCAM FUS FCAM FUS FCAM FUS F [kn] 12,0 11,0 10,0 9,0 8,0 7,0 6,0 5,0 4,0 3,0 FCAM FCAM 300 FCAM 400 FCAM 500 FCAM 600 FCAM 700 2, l [mm] Mocowania przy pomocy dybli, kotew i śrub muszą odpowiadać obciążeniom i należy osobno przeliczyć ich wytrzymałość.

83 SYSTEM INSTALACYJNY FUS 85 Service Zaślepka FEC FEC 21 B FEC 41 B Typ Nr art. Ilość w opakowaniu Materiał szt. FEC 21 B polietylen FEC 41 B polietylen FEC 62 B polietylen FEC 62 B System instalacyjny FUS Łącznik do szyn FUF Grid FUF OC 62 Materiał Stal DD 11 wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 5 µm Metal roof FUF OC 41 OPIS Zalety / Korzyści Łatwe do zamontowania przy pomocy FCN Clix P. 200 FUF OC 41 Wkładka gumowa do szyn EMS 41 Opis produktu na stronie ,5 Typ Nr art. Ilość w opakowaniu Grubość Długość szt. [mm] [mm] FUF OC FUF OC FUF OC System Electrical Sanitary Radiator

84 Service 86 SYSTEM INSTALACYJNY FUS Nakrętka wsuwana FCN Clix Materiał Stal S235 JR wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 8 µm Plastik Nylon PA6 FCN Clix P FCN Clix M MONTAŻ Włożyć do szyny i przekręcić o 90. System instalacyjny FUS Grid OPIS Szybki łącznik, który pasuje do szyn FUS. FCN Clix P oprócz szyn łączy także inne elementy montażowe. FCN Clix P przeznaczony jest do łączenia obejm i prętów nagwintowanych. Pręt nagwintowany G lub GS na stronie 136. Zalety / Korzyści Szybkie, łatwe osadzenie w szynie. Uząbkowanie umożliwia bezpieczne zamocowanie Metal roof S 4 S System FCN Clix P Typ Nr art. Ilość w opakowaniu Gwint Grubość M S szt. [mm] FCN Clix P M 6 6 FCN Clix P M 8 6 FCN Clix P M 10 8 FCN Clix P M FCN Clix M M 6 6 FCN Clix M M 8 6 FCN Clix M M 10 8 FCN Clix M M FCN Clix M Electrical Sanitary Radiator OBCIĄŻENIA FCN Clix P Typ Zal. obciążenia (osiowe) N rec. Zal. obciążenia (ścinające) FUS 2.0 mm FUS 2.5 mm V rec. Moment dokręcający klasa śruby 8.8 [kn] [kn] [kn] [Nm] M M M M FCN Clix M Typ FUS 2.0 mm Zal. obciążenia (osiowe) N rec FUS 2.5 mm Moment dokręcający klasa śruby 4.6 [kn] [kn] [Nm] M M M M

85 SYSTEM INSTALACYJNY FUS 87 Service Śruba młoteczkowa FHS Clix-S FHS Clix-S Materiał Stal DD11 (ozn. materiału nr 10332) wg. DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm System instalacyjny FUS Radiator OPIS Łeb młotkowy. Zalety / Korzyści Szybki, łatwy i efektywny montaż. Możliwa instalacja w zmontowanych szynach. Łatwa regulacja położenia w szynie. Pasuje do profili szynowych typu FUS oraz MS. MONTAŻ Grid M OBCIĄŻENIA Metal roof L 2 L 1 N rec V rec System Typ Nr art. Ilość w opakowaniu Gwint Długość Długość D L 1 L 2 szt. [mm] [mm] FHS Clix S 8 x M FHS Clix S 8 x M FHS Clix S 8 x M FHS Clix S 10 x M FHS Clix S 10 x M FHS Clix S 10 x M FHS Clix S 12 x M FHS Clix S 12 x M FHS Clix S 12 x M Typ Zal. obciążenia (osiowe) N rec. Zal. obciążenia (ścinające) Electrical Sanitary FUS 2.0 mm FUS 2.5 mm V rec. Moment dokręcający [kn] [kn] [kn] [Nm] M M M

86 Service 88 SYSTEM INSTALACYJNY FUS Nakrętka wsuwana FCN FCN Materiał Stal /1.031, SAE 1010 Ocynk Ocynk galwaniczny, grubość powłoki min. 8 µm System instalacyjny FUS Grid Metal roof OPIS Element mocujący dla małych i dużych szyn FUS. MONTAŻ Włożyć do szyny i przekręcić o 90. Zalety / Korzyści Łatwy montaż. Możliwa instalacja w zmontowanych szynach. System Typ Nr art. Ilość w opakowaniu Gwint Grubość M S szt. [mm] FCN M 6 6 FCN M 8 6 FCN M 10 8 FCN M Electrical OBCIĄŻENIA Typ Zal. obciążenia (osiowe) N rec. Zal. obciążenia (ścinające) Moment dokręcający klasa śruby 8.8 Sanitary Radiator FUS 2.0 mm FUS 2.5 mm V rec. [kn] [kn] [kn] [Nm] M M M M

87 SYSTEM INSTALACYJNY FUS 89 Service Łapa mocująca HK41 HK 41 Materiał Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 8 µm System instalacyjny FUS Grid Metal roof System Radiator Sanitary Electrical OPIS Łapa mocująca jest przeznaczona do szybkiego i bezpiecznego zamocowania konstrukcji np. przy pomocy dybla lub kotwy firmy fischer. Służy do zabezpieczenia połączenia. Zalety / Korzyści Zapobiega wyginaniu się szyny. MONTAŻ Typ Nr art. Ilość w opakowaniu Średnica otworu szt. [mm] HK 41 8, HK 41 10, HK 41 12,

88 Service 90 SYSTEM INSTALACYJNY FUS Stopka siodłowa SF SF L41 SF L82 Materiał Płytka: stal DC01(ozn. materiału nr 10330) wg. DIN EN Profil U: S235JR wg DIN EN 10025(ozn. materiału nr 10337) Ocynk Ocynk galwaniczny, grubość powłoki 8 µm SF L124 System instalacyjny FUS Grid OPIS Wraz z szynami montażowymi elementy te służą do wykonania stabilnych konstrukcji. Zalety / Korzyści Stabilizujący element przeznaczony do konstrukcji nośnych. Łatwy montaż polegający na włożeniu szyny do stopki siodłowej. MONTAŻ Metal roof SF L SF L SF L System Typ Nr art. Ilość w opakowaniu Do profilu FUS szt. SF L ; 41; 21D; 62 SF L D SF L D OBCIĄŻENIA Electrical obustronne podparcie F rec F rec Sanitary Radiator Łącznik FCN P M12 Podwójny Pojedynczy Moment zginający Szyna [kn] [kn] [Nm] 41/ /21-2, / /41-2, /62-2,

89 SYSTEM INSTALACYJNY FUS 91 Service Kątownik uniwersalny UW S UW S Materiał Stal DD11wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 8 µm Radiator Sanitary System instalacyjny FUS OPIS Kątownik przeznaczony do usztywniania konstrukcji wsporczych. Zalety / Korzyści Element konstrukcyjny przeznaczony do montażu zarówno w poziomie jak i w pionie. W połączeniu z szynami montażowymi fischera nadają konstrukcjom dużą stabilność i zapewniają bezpieczeństwo. MONTAŻ Porady montażowe Kątowniki uniwersalne powinny być stosowane parami. Grid Metal roof 135 OBCIĄŻENIA obustronne podparcie F rec F rec System Electrical Typ Nr art. Ilość w opakowaniu szt. UW S Łącznik FCN P M10 Szyna Podwójny Pojedynczy Moment zginający [kn] [kn] [Nm] 41/ , /21-2,5 5 2, / , /41-2,5 5 2, /62-2,5 5 2,5 40

90 Service 92 SYSTEM INSTALACYJNY FUS Wspornik kątowy WK Materiał Stal DD11 (ozn. materiału nr 10332) wg. DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm System instalacyjny FUS Grid WK 100/100 WK 200/200 Metal roof OPIS Stabilne wsporniki montażowe przeznaczone do mocowania rurociągów. Wsporniki służą do usztywniania konstrukcji wsporczych. Zalety / Korzyści Duże możliwości mocowania do ścian, podłóg i sufitów, można także ustawiać w kanałach instalacyjnych. W połączeniu z szynami montażowymi fischera nadają konstrukcjom dużą stabilność i zapewniają bezpieczeństwo. MONTAŻ System Electrical Sanitary Radiator WK 100/ ,5 4 12, , ,5 Typ Nr art. Ilość w opakowaniu szt. WK 100/ WK 200/ WK 200/200 OBCIĄŻENIA Wspornik kątowy WK 100 Wspornik kątowy WK 200/200 l Długość l w mm 80 Obciążenie zalecane F rec. w kn: 4.0 Długość l w mm Obciążenie zalecane F rec. w kn:

91 SYSTEM INSTALACYJNY FUS 93 Service Uchwyt uniwersalny UHRS UHRS Materiał Stal DD11 (ozn. materiału nr 10332) wg. DIN EN Ocynk Ocynk galwaniczny, grubość powłoki 8 µm System instalacyjny FUS Grid Radiator Sanitary OPIS Uchwyt umożliwia zakotwienie prętów przy pomocy śruby młoteczkowej. Zalety / Korzyści Pasuje z łącznikiem FHS Clix S M12. MONTAŻ Metal roof 12 mm UHRS 37 mm 90 mm 12 mm System Electrical 15 mm 13 mm 40 mm Typ Nr art. Ilość w opakowaniu szt. UHRS OBCIĄŻENIA F rec = 8.3 kn

92 Service 94 SYSTEM INSTALACYJNY FUS Regulowana podstawa do szyn VB VB Materiał Stal DD 11 wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 5 µm System instalacyjny FUS Grid OPIS Kąt montażu szyn MS lub FUS od 45 do 90. Zalety / Korzyści Możliwości dostosowania kąta nachylenia. Doskonały do podpierania. MONTAŻ Metal roof VB System Electrical Sanitary Typ Nr art. Ilość w opakowaniu Radiator szt. VB OBCIĄŻENIA F rec = 5 kn F rec = 5 kn

93 SYSTEM INSTALACYJNY FUS 95 Service Łącznik do dźwigarów TKR 27/18 TKR Płytka dźwigarowa Stal S235 JR wg DIN EN (ozn. materiału nr ) Ocynk Ocynkowana galwanicznie, min.5 µm Nakrętka Stal wg ISO Trwałość min. 4 Strzemię Stal S235 JR wg DIN EN (ozn. materiału nr ) Grid System instalacyjny FUS OPIS Elementy łączące szyny montażowe do dźwigarów stalowych Zalety / Korzyści Łatwy montaż. Nie jest potrzebne wiercenie albo spawanie. Zawsze możliwe jest przesunięcie do wymaganej pozycji. Ze względu na różne długości zaczepów, łączniki TKR można mocować do wszystkich standardowych dwuteowników. M A TKR Metal roof MONTAŻ System Do wykonania jednego zamocowania potrzebne są dwa łączniki TKR. Electrical Sanitary Radiator G 6 H B Typ Nr art. Ilość w opakowaniu Do profilu FUS szt. [mm] TKR , 41, 21 D TKR , 41 D TKR D OBCIĄŻENIA F rec. Typ Do profilu Gwint Zal. obciążenie / 2szt. F rec. [kn] Moment dokręcający [Nm] TKR , 41, 21 D M TKR 82 62, 41 D M TKR D M

94 Service 96 SYSTEM INSTALACYJNY FUS Element napinający FSB 45º FSB 45 Materiał Stal DD 11 wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 5 µm System instalacyjny FUS Grid Metal roof System Electrical Sanitary Radiator OPIS Kąt montażu prętów nagwintowanych 45. Przeznaczony do montażu odciągów. Zalety / Korzyści Szybki montaż przy pomocy przygotowanych prętów nagwintowanych i nakrętek. MONTAŻ FSB 45 Typ Nr art. Ilość w opakowaniu szt. FSB OBCIĄŻENIA F rec = 4.4 kn

95 SYSTEM INSTALACYJNY FUS 97 Service Płytki łączące FFF FFF 1 FFF 4 Materiał Stal DD 11 wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 5 µm FFF 4D FFF 3L FFF 4T System instalacyjny FUS OPIS Do montażu konstrukcji ramowych i płaskich wykonywanych przy pomocy szyn FUS. Grid FFF 4T FFF 3L 40 FFF 4D Metal roof FFF 1 40 FFF , System Typ Nr art. Ilość w opakowaniu szt. FFF 1 mocowanie płaskie FFF 3L mocowanie płaskie FFF 4 mocowanie płaskie FFF 4T mocowanie płaskie FFF 4D mocowanie płaskie Electrical Radiator Sanitary

96 Service 98 SYSTEM INSTALACYJNY FUS Kątownik montażowy FAF FAF 4 FAF 2 Materiał Stal DD 11 wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 5 µm System instalacyjny FUS Grid Metal roof FAF 3 FAF 2/135 OPIS Kątowniki montażowe przeznaczone do łączenia z szynami FUS System Electrical Sanitary Radiator 40 FAF 2/ FAF FAF 3 FAF 4 6 Typ Nr art. Ilość w opakowaniu szt. FAF 2 - mocowanie pod kątem FAF 3 - mocowanie pod kątem FAF 4 - mocowanie pod kątem FAF 2/135 - mocowanie pod pod kątem OBCIĄŻENIA obustronne podparcie F rec F rec Łącznik FCN P M12 Podwójny Pojedynczy Moment zginający Szyna [kn] [kn] [Nm] 41/ /21-2, / /41-2, /62-2,

97 SYSTEM INSTALACYJNY FUS 99 Service Łączniki FZF, FUF FZF 21 FZF 41 FUF 21 Materiał Stal DD 11 wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 5 µm FUF 180 R FUF 41 System instalacyjny FUS FUF 180 L FUF 4Y FUF 8T Grid OPIS Elementy przeznaczone do wykonywania konstrukcji kątowych z szynami FUS. Zalety / Korzyści Możliwy łatwy montaż przy pomocy łącznika FCN Clix P. Metal roof FZF FZF FUF FUF System Typ Nr art. Ilość w opakowaniu szt. FZF FZF FUF FUF FUF 180 R 13 40, FUF 180 L 41 Typ Nr art. Ilość w opakowaniu FUF 4Y FUF 8T Electrical Sanitary szt. FUF 4Y FUF 180 L FUF 180 R FUF 8T Radiator

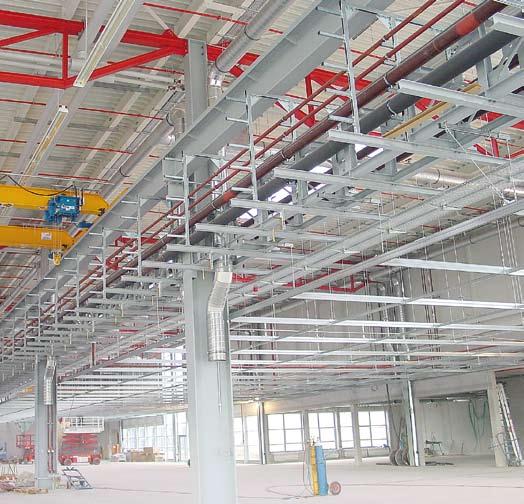

98 Service 100 RUSZT MEDIALNY Ruszt medialny Radiator Sanitary Electrical System Metal roof Ruszt medialny

99 101 Service Niezbędny dziś i jutro Planowanie oznacza ciągłe dostosowywanie się do nowych wymagań. Z tego względu ruszt medialny fischera jest systemem montażowym odpowiednim do zastosowania najnowocześniejszych technik instalacyjnych w obiektach przemysłowych. Do najważniejszych zalet należą: szybki montaż, a zatem stosunkowo niewielkie koszty montażu duża uniwersalność i możliwość dopasowania w przypadku zmiany przeznaczenia hali najlepsze uporządkowanie i dogodny przegląd zamontowanych instalacji nowe możliwości rozplanowania pod względem optycznym wysoka rentowność przez cały okres wykorzystywania przejrzysta kalkulacja czasu i kosztów dzięki modularnej budowie wsparcie doradców technicznych dostarczamy odpowiedni know-how i doświadczenie lidera w branży zamocowań Efektywny montaż rusztu medialnego firmy fischer System Ruszt medialny Metal roof Electrical Sanitary Radiator Sufit Ruszt medialny wraz z rurociągami Produkcja Posadzka Przy pomocy szyn i elementów łączących wykonuje się pod sufitem niezależną konstrukcję, stanowiącą podparcie do wszystkich rurociągów. Ruszt medialny może być dopasowany do każdego obiektu

100 Service 102 Ruszt medialny Za pomocą tego systemu, wszelkiego rodzaju instalacje mogą zostać doprowadzone do dowolnego punktu na obszarze produkcji. Szyny montażowe FUS str.105 Rurociągi do wody, ogrzewania, kanały wentylacyjne i klimatyzacyjne Instalacje dostarczające sprężone powietrze, zaopatrujące w gazy techniczne lub odprowadzające spaliny, albo doprowadzające płyny potrzebne do produkcji Kanały i podpory do tras kablowych Łączniki FCN Clix P str.107 Instalacje elektryczne Ruszt medialny Lampy, listwy oświetleniowe Systemy ogrzewania sufitowego Elementy izolacyjne wygłuszające hałas Inne elementy przemysłowe Łączniki FVS str.104 Radiator Sanitary Electrical System Metal roof

101 103 Radiator Sanitary Electrical System Service Metal roof Ruszt medialny UHRS, FHS Clix-S str.106 FSB 45 str.107 VM str.106 SPS / BLR str.106 FUF OC 62 str.105 TKR str.106

102 Service 104 RUSZT MEDIALNY Łącznik poprzeczny FVS FVS 3 Materiał Stal (ozn. materiału nr 10037) wg DIN EN Ocynk Ocynk galwaniczny, grubość powłoki min. 5 µm FVS 4 Ruszt medialny System Metal roof OPIS Element łączący przeznaczony do wykonania rusztu, pomiędzy szynami FUS 41/62 i FUS 41/124. Zalety / Korzyści Umożliwia podwieszenie rusztu do sufitu przy pomocy prętów nagwintowanych M12. Szybki montaż. Możliwość instalacji za pomocą jednej ręki. MONTAŻ Electrical FVS FVS 4 Sanitary Radiator Typ Nr art. Ilość w opak. Do profilu szt. FVS FUS 62 + FUS 62D FVS FUS 62 + FUS 62D

103 RUSZT MEDIALNY 105 Service Szyny FUS Łącznik do szyn FUF OC Ruszt medialny Sanitary Typ Nr art. Ilość w opak. Typ Nr art. Ilość w opak. Średnica otworu Grubość Długość szt. FUS 62/2,5 6 m FUS 62D/2,5 6 m szt. FUF OC Opis produktu na stronie 78 Łapa mocująca HK41 Opis produktu na stronie 85 Typ Nr art. Ilość w opak. szt. HK 41 12, Pręt nagwintowany G Opis produktu na stronie 89 Metal roof Typ Nr art. Ilość w opak. Długość szt. [mm] G M12/ Opis produktu na stronie 134 System Electrical Radiator Nakrętka sześciokątna MU/ Podkładka U Typ Nr art. Ilość w opak. szt. MU U 12 x Opis produktu na stronie 139 i 140

104 Service 106 RUSZT MEDIALNY Złączka przedłużająca VM Typ Nr art. Ilość w opak. szt. VM M Opis produktu na stronie 142 Śruba rzymska SPS/ Bolec nagwintowany lewy/prawy BLR Ruszt medialny Typ Nr art. Ilość w opak. szt. SPS BRL Opis produktu na stronie 137 Metal roof Łącznik do dźwigarów TKR 27/18 Sanitary System Electrical Typ Nr art. Ilość w opak. szt. TKR Radiator Uchwyt uniwersalny UHRS / Śruba młoteczkowa FHS Clix-S Opis produktu na stronie 95 Typ Nr art. Ilość w opak. szt. UHRS FHS Clix-S 12 x Opis produktu na stronie 87 i 93

105 RUSZT MEDIALNY 107 Service Zaślepka FEC FEC 62 B Typ Nr art. Ilość w opak. Do profilu Materiał szt. FEC 62 B /62 polyethylene Opis produktu na stronie 85 Element napinający FSB 45º Typ Nr art. Ilość w opak. szt. FSB Opis produktu na stronie 96 Ruszt medialny Nakrętka wsuwana FCN Clix Nakrętka wsuwana FCN Metal roof System Electrical Radiator Sanitary Typ Nr art. Ilość w opak. Gwint Grubość M S szt. [mm] FCN Clix P M Opis produktu na stronie 86 Typ Nr art. Ilość w opak. Gwint Grubość M S szt. [mm] FCN M Opis produktu na stronie 88 Śruba sześciokątna SKS Typ Nr art. Ilość w opak. Długość Gwint Klucz L D SW szt. [mm] SKS 12 x M Opis produktu na stronie 139

106 Service 108 Punkt stały i elementy przesuwne Zestaw produktów służących do kontroli ruchów i naprężeń w rurociągach, takich jak: rurociągi do centralnego ogrzewania instalacje chłodnicze instalacje przemysłowe narażone na zmiany temperatury Punkt stały może także być zastosowany do przejmowania obciążeń od rurociągów umieszczonych w pionowych kanałach instalacyjnych. Obejmy do punktu stałego FFPS str.111 Elementy przesuwne GL, GLL str.113 Punkt stały i elementy przesuwne Radiator Sanitary Electrical System Metal roof Grid PDH str.118

107 109 Radiator Sanitary Electrical System Service Metal roof Punkt stały i elementy przesuwne Grid FFPK str.111 GPS, GPL, GPR str.112 G, GS str.112 SBS str.114 FSC 1 str.115 GLK str.116 SB str.117

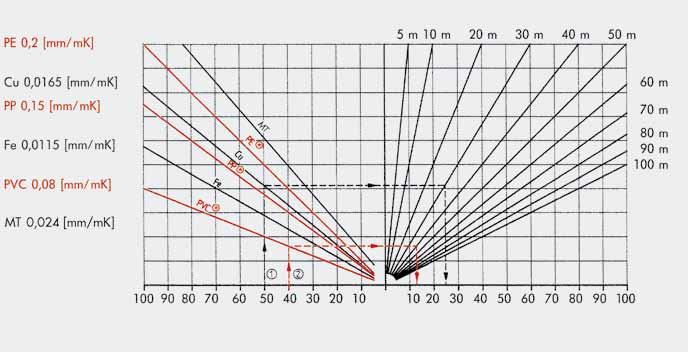

108 Service 110 PUNkT STAłY I ELEMENTY PRZESUwNE Diagram rozszerzania materiałów stosowanych w rurociągach Metale i tworzywa sztuczne kurczą się w zimnym otoczeniu, a rozszerzają się pod wpływem ciepła. Na te zjawiska fizyczne trzeba zwrócić szczególną uwagę, ponieważ poprzez oddziaływania termostatów, rurociągi grzewcze ulegają ciągłym zmianom termicznym. Naprężeń można uniknąć, jeśli stosuje się odpowiednie mocowania rurociągów takie, które możliwiają przesuwanie się lub wahanie. System Electrical Metal roof Punkt stały i elementy przesuwne Grid Sanitary Radiator Przykład: Rura miedziana, Cu długość odcinka 30m Różnica temperatur ΔT = 50 K Przyrost długości ΔL = 24,75 mm Rura PCW, długość odcinka 40m Różnica temperatur ΔT = 40 K Przyrost długości ΔL = 128 mm (wartość z tabelki x 10) L L T α Wzór na przyrost długości L = L T α [mm] [m] [K] [mm/m K] Różnica temperatur D T [K] Uwaga: W przypadku rur z tworzywa (PE, PP, PCW) odczytaną wartość z diagramu należy pomnożyć przez współczynnik 10. = Zmiana długości = Długość rurociągu/odcinka = Różnica temperatur = Współczynnik rozszerzalności cieplnej Przyrost długości L [mm]

109 PUNkT STAłY I ELEMENTY PRZESUwNE 111 Service Obejma punktu stałego FFPS i konsola FFPK FFPS FFPK Materiał Stal DD11 (materiał ) wg DIN EN Ocynk Ocynk galwaniczny, 5 µm Grid Punkt stały i elementy przesuwne Metal roof OPIS Obejma punktu stałego zapobiega niepożądanemu. przemieszczeniu się rur względem budynku oraz wymusza rozszerzanie we właściwym kierunku. Zalety / Korzyści System modularny, który można rozbudować w zależności od obciążenia. Możliwe są duże obciążenia. Mocowanie umożliwia odpowiednią regulację wysokości i nachylenia. Obejmy i wsporniki wyposażone są we wszystkie niezbędne śruby i podkładki oraz związane obręczą, która zapobiega zgubieniu. H S System Electrical Sanitary Radiator D FFPS Ø FFPK b B Typ Nr art. ID Ilość w opakowaniu Rozmiar nominalny Szerokość B 6 Śruba x 58 szt.. [inch] [mm] FFPS FFPS M 12 FFPS 2 1/ /2 156 M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPS M 12 FFPK FFPK

110 Service 112 PUNkT STAłY I ELEMENTY PRZESUwNE Obejma punktu stałego FFPS i konsola FFPK OBCIĄŻENIA F r F r F r Fa F a Fa F r F a F l Grid Punkt stały i elementy przesuwne Metal roof System Radiator Sanitary Electrical Obejma1 Dop. obciążenie osiowe F a = 8000 N radialne F r = 4660 N Obejma2 Dop. obciążenie osiowe F a = N radialne F r = 9320 N Obejma3 Dop. obciążenie osiowe F a = N radialne F r = N FFPK Dop. obciążenie radialne F r = N lateralne F l = N Płytka montażowa GPL / GPS / GPR GPL, GPS GPR Opis produktu na stronie 132 Pręt nagwintowany G / GS G GS Opis produktu na stronie 134

111 PUNkT STAłY I ELEMENTY PRZESUwNE 113 Service Mocowanie ślizgowe GL GLL 3/4 GL 3/4 Materiał Stal S235 JR wg DIN EN (ozn. materiału nr ) Ocynk Ocynk galwaniczny, 13 µm Materiał listew Poliamid 6.6 Współczynnik tarcia Współczynnik poślizgu Odporność termiczna do +130 Radiator Sanitary OPIS Element poślizgowy, maksymalna długość przesuwu 165 mm, służy do kompensowania osiowych ruchów rurociągów. Zalety / Korzyści Mała wysokość. Niemożliwe całkowite wysunięcie, bezpieczne podwójne zamocowanie. Długi przesuw. Grid Punkt stały i elementy przesuwne Metal roof 250 mm 200 mm 13 mm 3/4" max. 36 mm System Electrical 3/4" Typ Nr art. Ilość w opakowaniu szt.. GLL 3/ GL 3/ OBCIĄŻENIA Typ Max zalecana Max zalecana wartość obciążenia wartość obciążenia (wiszącego) (stojącego) Max zalecana długość Max zalecana średnica rury [kn] [kn] [mm] GLL 3/ up to DN 200 GL 3/ up to DN 200

112 Service 114 PUNkT STAłY I ELEMENTY PRZESUwNE Uchwyt saneczkowy SBS SBS SBS 12/16 Materiał Stal DD11 (ozn. materiału nr ) wg. DIN EN / PA GF 20 Ocynk Ocynk galwaniczny, 6-8 µm Współczynnik tarcia Współczynnik poślizgu Odporność termiczna 40 C +100 C Grid OPIS Zalety / Korzyści Niemożliwe całkowite wysunięcie. Bezpieczne podwójne zamocowanie. Mała wysokość. MONTAŻ Radiator Metal roof Punkt stały i elementy przesuwne System Electrical Sanitary 180 M 11x13 W M SBS SBS 12/16 Typ Nr art. Ilość w Max. zalecana długość opakowaniu złączki Max. zalecana średnica rury Gwint Przesuw szt.. [mm] [mm] [mm] SBS M up to DN 80 M 8 60 SBS M up to DN 80 M SBS 12/ / M W OBCIĄŻENIA Typ Max. zalecana wartość obciążenia (wiszącego) Max. zalecana wartość obciążenia (stojącego) [kn] [kn] SBS M SBS M SBS 12/

113 PUNkT STAłY I ELEMENTY PRZESUwNE 115 Service Uchwyt saneczkowy FSC1 FSC1 Materiał Stal DD 11wg DIN EN (ozn. materiału nr ) Ocynk Ocynk galwaniczny, 6-8 µm Odporność termiczna 30 C +120 C Grid Metal roof Radiator System Sanitary Electrical Punkt stały i elementy przesuwne OPIS Element poślizgowy, maksymalna długość przesuwu 100 mm, służy do kompensowania osiowych ruchów rurociągów. MONTAŻ Porada montażowa Odgięcie 4 nakładek w płytce zapobiega wysunięciu. ø 12,5 mm FCS1 160 mm OBCIĄŻENIA Typ Max. zalecana wartość obciążenia (wiszącego) Max. zalecana wartość obciążenia (stojącego) [kn] [kn] FSC mm 109 mm 12,5 29 mm 66 mm 21 mm Typ Nr art. Ilość w opakowaniu Max. zalecana długość złączki Max. zalecana średnica rury Przesuw szt.. [mm] [mm] FCS do DN ,5 Ø 12,5 20 W

114 Service 116 PUNkT STAłY I ELEMENTY PRZESUwNE Ślizg GLK GLK 27 GLK 38 Materiał PA 6 GF 25 Współczynnik tarcia Współczynnik poślizgu Odporność termiczna 40 C +120 C System Grid Punkt stały i elementy przesuwne Metal roof OPIS Element poślizgowy służący do kompensowania podłużnych ruchów rurociągów. Zalety / Korzyści Możliwe kompensowanie podłużnych i radialnych. odkształceń rurociągów przy zastosowaniu dwóch elementów. Długi odcinek przesuwu. MONTAŻ Porada montażowa Pręt nagwintowany musi być skręcony z elementem ślizgowym. Długość pręta nagwintowanego skręconego z obejmą nie może przekraczać 70 mm (M8) i 100 mm (M10). OBCIĄŻENIA Electrical Sanitary Radiator 60 GLK 27 M8 Typ Nr art. Ilość w opak. 150 M10 Do profilu Gwint Max. zalecana długość złączki A GLK 38 Max. zalecana średnica rury szt.. [mm] GLK / /30 M8 70 do DN 50 GLK / / /120 M do DN 80 Typ Max. zalecana wartość obciążenia (wiszącego) Max. zalecana wartość obciążenia (stojącego) [kn] [kn] GLK GLK

115 PUNkT STAłY I ELEMENTY PRZESUwNE 117 Service Wieszak przesuwny SB SB Materiał Stal DD11 (ozn. materiału nr 10332) wg. DIN EN Ocynk Ocynk galwaniczny, 6-8 µm System Grid Punkt stały i elementy przesuwne Metal roof OPIS Element poślizgowy służący do kompensowania podłużnych ruchów rurociągów. Zalety / Korzyści Bezpieczne i zarazem swobodne przesuwanie. Możliwe kompensowanie osiowych odkształceń rurociągów. MONTAŻ Porada montażowa Należy zastosować element przesuwny odpowiedni do oczekiwanych odkształceń rurociągu, tak aby przesuwanie nie było utrudnione. D OBCIĄŻENIA Typ Max. zalecana wartość obciążenia (wiszącego) W [kn] SB M Electrical Sanitary SB M Radiator H D Typ Nr art. Ilość w opakowaniu Gwint Przesuw Wysokość szt.. [mm] [mm] SB M M SB M M A

116 Service 118 PUNkT STAłY I ELEMENTY PRZESUwNE Wieszak wahadłowy PDH / PDH K PDH Materiał Stal DD11 (ozn. materiału nr 10332) wg. DIN EN Ocynk Ocynk galwaniczny, 6-8 µm Grid OPIS Pojedynczy element mocujący z możliwością wahania, służący do kompensowania podłużnych ruchów rurociągów. Zalety / Korzyści Swoboda obrotu 360. Maksymalne wahanie odpowiada 12. Dobra regulacja wysokości. Wysoka nośność. MONTAŻ Porada montażowa Przy przesuwających się rurach wieszaki należy zastosować podwójnie. Zabezpieczyć pręt gwintowany przed wypadnięciem. Radiator Metal roof Punkt stały i elementy przesuwne System Electrical Sanitary M M L Typ Nr art. Ilość w Gwint (wewn/zewn) Długość Regulacja opakowaniu szt.. [mm] [mm] PDH M M PDH M M PDH M M PDH K M M 8 48 PDH K M M L OBCIĄŻENIA Typ Max zalecana wartość obciążenia (wiszącego) N recom. [kn] PDH M PDH M PDH M PDH K M PDH K M

117 119 Radiator Sanitary Electrical System Service Metal roof Punkt stały i elementy przesuwne Grid

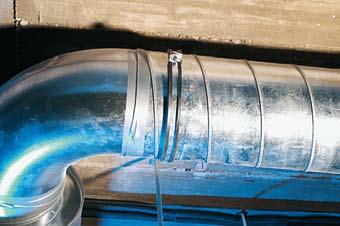

118 Service 120 Mocowania kanałów wentylacyjnych Mocowania do blach trapezowych Systemy mocowania kanałów wentylacyjnych Obejma LGS str.123 Radiator System Sanitary Electrical Kanały wentylacyjne Grid FUS System Uchwyty kanałowe LKH / LKHN str.125 Systemy mocowania do blach trapezowych Wieszaki do trapezu TZ str.128

119 121 Radiator Sanitary Electrical System Kanały wentylacyjne Grid Service FUS System ZKH / ZKHN str.125 LRB str.126 EMS str.127 TZH str.128 LZ str.129 LST str.129

120 Service 122 MOCOwANIA kanałów wentylacyjnych FUS System Grid Kanały wentylacyjne System Electrical Wymiary i ciężar kanałów wentylacyjnych CIĘŻAR OCYNKOWANYCH KANAŁÓW WENTYLACYJNYCH W KG/M BEZ IZOLACJI Blacha 0.75 Blacha 0.88 Blacha 1.0 Blacha 1.13 Blacha B H CIĘŻAR OCYNKOWANYCH KANAŁÓW WENTYLACYJNYCH W KG/M Z IZOLACJĄ Blacha 0.75 Blacha 0.88 Blacha 1.0 Blacha 1.13 Blacha B H RURA WENTYLACYJNA, OKRĄGŁA WG DIN EN Sanitary Radiator DN Średnica zewnętrzna [mm] Grubość blachy [mm] Ciężar rury (pustej) [kg/m] Wyszczególnione powyżej ciężary są orientacyjne. Rzeczywisty ciężar może nieco odbiegać od podanych wartości, zależnie od grubości zastosowanej blachy i typu kołnierza.

121 Service 123 MOCOwANIA kanałów wentylacyjnych Obejma do kanałów wentylacyjnych LGS Materiał Ocynk Grid Nakrętka łącząca Śruba zamykająca Wkładka tłumiąca Tłumienie Zakres temperatur Twardość Odporność ogniowa Stal DX51D+Z 275 NA-C (materiał: Z) wg DIN EN Ocynk metodą Sendzimira, grubość powłoki ok. 20 µm Przyspawana oporowo, M 8/ M 10. SW 13 Z łbem fasolowym z nacięciem i krzyżykiem Materiał: SBR/EPDM; bez chloru i silikonu wg DIN do +110 C 45 ± 5 Shore A Wg DIN 4102: klasa B2 FUS System LGS OPIS Dwuczęściowa obejma z wkładką tłumiącą. Nakrętka łącząca z podwójnym gwintem M8/M10. Zalety / Korzyści Kanały wentylacyjne Łatwy montaż dzięki dużemu kątowi otwarcia. Śruba zamykająca z nacięciem prostym i krzyżykowym, zabezpieczona przed zgubieniem. Stabilna wkładka tłumiąca zapewnia mocne trzymanie. Dobre dopasowanie do różnych przekrojów rury dzięki dwóm śrubom. Od średnicy 450 mm można mocować dwoma bocznymi prętami nagwintowanymi. Electrical Możliwe podparcie od LGS 450 do LGS 1250 Sanitary Instalacje standardowe montowane przy pomocy LGS 80 do LGS 1250 Radiator Założyć rurę, zmontować obejmę. Porady montażowe System MONTAŻ

122 Service 124 MOCOwANIA kanałów wentylacyjnych Obejma do kanałów wentylacyjnych LGS LGS FUS System Grid Kanały wentylacyjne System Electrical Radiator Sanitary Typ Nr art. Ilość w opakowaniu Max. zalecane obciążenie statyczne (osiowe) Max. zalecane obciążenie statyczne (podwójne podparcie) Rozmiar Śruba Łącząca Gwint Wysokość nakrętki łączącej Grubość x szerokość taśmy Szerokość Wysokość Wysokość Wysokość Wysokość Ø D A b x s B H Z Z 1 Z 2 szt. [kn] [kn] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS M 6 M 8 / M x LGS 450* M 10 M 8 / M x LGS 500* M 10 M 8 / M x LGS 560* M 10 M 8 / M x LGS 600* M 10 M 8 / M x LGS 630* M 10 M 8 / M x LGS 710* M 10 M 8 / M x LGS 800* M 10 M 8 / M x LGS 900* M 10 M 8 / M x LGS 1000* M 10 M 8 / M x LGS 1120* M 10 M 8 / M x LGS 1250* M 10 M 8 / M x * Możliwy montaż przy pomocy dwóch prętów nagwintowanych

123 MOCOwANIA kanałów wentylacyjnych 125 Service Uchwyty kanałowe L oraz Z LKH LKHN Materiał Stal S235 (ozn. materiału ) wg DIN EN Ocynk Ocynk galwaniczny 3-8 µm Tłumienie wg DIN 4109 Zakres temperatur 50 do +110 C Twardość 45 ± 5 Shore A Odporność ogniowa wg DIN 4102: klasa B2 OPIS Elementy mocujące z przynitowaną wkładką tłumiącą w wersji nitowanej lub nakładanej. FUS System ZKHN ZKH Zalety / Korzyści Wiele otworów umożliwia łatwy i szybki montaż. Dobre tłumienie wibracji i hałasów. Duża stabilność w wersji nitowanej. Łatwe ustawienie i regulacja wysokości. Kanały wentylacyjne Grid MONTAŻ Porady montażowe Mocowanie przy pomocy wkrętów lub nitów. Zawieszanie na prętach gwintowanych. System 11.5 LKHN LKH ZKHN ZKH Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Max. zalecane obciążenie statyczne (osiowe) Wersja Do gwintu N recom. szt. [kn] LKHN nitowana M 8 / M 10 LKH nakładana M 8 ZKHN nitowana M 8 / M 10 ZKH nakładana M 8

124 Service 126 MOCOwANIA kanałów wentylacyjnych Uchwyty do rur wentylacyjnych LRBN / LRB LRB Materiał Stal S235 (ozn. materiału ) wg DIN EN Ocynk Ocynk galwaniczny 3-8 µm Izolacja wg DIN 4109 Zakres temperatur 50 do +110 C Twardość 45 ± 5 Shore A Odporność ogniowa Wg DIN 4102: klasa B2 FUS System Grid Kanały wentylacyjne OPIS Elementy mocujące z przynitowaną wkładką tłumiącą w wersji nitowanej lub nakładanej. Zalety / Korzyści Wiele otworów umożliwia łatwy i szybki montaż. Dobre tłumienie wibracji i hałasów. Duża stabilność w wersji nitowanej. Możliwość dopasowania poprzez odgięcie. Alternatywne zastosowanie jako wieszak wytłumiający dźwięki. Łatwe ustawienie i regulacja wysokości. LRBN System MONTAŻ Porady montażowe Mocowanie przy pomocy wkrętów lub nitów. Zawieszanie na prętach gwintowanych. Electrical 8.5 LRB 11.5 LRBN Sanitary Radiator Typ Nr art. Ilość w opakowaniu Max. zalecane obciążenie statyczne (osiowe) N recom. [kn] Wersja 2 Do gwintu szt. LRB nakładana M 8 LRBN nitowana M 8 / M

125 MOCOwANIA kanałów wentylacyjnych 127 Service Gumowa wkładka do szyn EMS EMS Wkładka tłumiąca Izolacja Zakres temperatur Materiał: SBR/EPDM; bez chloru i silikonu Specjalna okładzina tłumiąca hałas 50 do +110 C Twardość 45 ± 5 Shore A Odporność ogniowa Wg DIN 4102: klasa B2 Grid Radiator Kanały wentylacyjne System FUS System Electrical Sanitary OPIS Profil gumowy przeznaczony do wkładania do szyn. Do tłumienia dźwięków. Zalety / Korzyści Dobre tłumienie wibracji i hałasów między elementami. Dobre tłumienie dźwięków. MONTAŻ Porady montażowe Łatwe wkładanie do szyn montażowych MS lub FUS. Przesuwanie przy pomocy pręta gwintowanego. EMS Typ Nr art. Ilość w opakowaniu Do profilu Do prętów nagwintowanych Długość up to L b szt. [m] [mm] EMS / /30 M EMS / /60 M EMS do szyn FUS M

126 Service 128 MOCOwANIA DO BLACH TRAPEZOwYCH Wieszaki do blach trapezowych TZ / TZH TZ Materiał TZ M 8/TZ M 10 DX5+Z (ozn.materiału Z) wg DIN EN Materiał TZH M 8/TZH M 10 DC01 (ozn.materiału ) wg DIN EN Ocynk Ocynk galwaniczny, 8 µm OPIS FUS System Grid TZH Element mocujący do blachy trapezowej dostępny w dwóch wersjach. Zalety / Korzyści Możliwość łatwego dopasowania do każdej blachy trapezowej poprzez odgięcie. Łatwa regulacja wysokości w wersji TZH dzięki nakrętce. Kanały wentylacyjne MONTAŻ Porady montażowe Wybijanie otworów w blasze przy pomocy dziurkacza LZ. Zalecany montaż przy zastosowaniu śruby SKS M8x100 lub wkrętów albo nitów. W zastosowaniu w systemach tryskaczowych mocowanie przy pomocy wkrętów albo nitów jest niedozwolone. System TZ TZH Sanitary Radiator Electrical Typ Nr art. Ilość w opakowaniu Gwint Max. zalecane obciążenie statyczne (osiowe) N recom. [kn] M szt. TZ M M TZH M M TZ M M TZH M M

127 MOCOwANIA DO BLACH TRAPEZOwYCH 129 Service Dziurkacz do blach trapezowych LZ Stempel wymienny LST LZ OPIS Narzędzie do wykonywania otworów w blasze trapezowej. FUS System Grid Kanały wentylacyjne System LST LST 10 Typ Nr art. Ilość w Grubość blachy opakowaniu szt. [mm] LZ LST Śruba z łbem sześciokątnym SKS SKS Electrical Typ Nr art. Ilość w opakowaniu Gwint Klucz Sanitary Radiator szt. SKS M 8 x M 8 13 D SW Opis produktu na stronie 166

128 Service 130 Akcesoria montażowe Różne zastosowanie wraz z innymi produktami firmy fischer: obejmami i systemami instalacyjnymi MS-L, MS i FUS. Płytki montażowe GPL, GPS str.132 Metal roof System Electrical Sanitary Radiator Akcesoria montażowe Grid Łączniki do dźwigarów TKL str.133 Złącza regulacyjne SPS / BLR str.137 Złącza gwintowane G / GS str.134 Taśmy GWB str.148 Zacisk linowy WIC str.151

129 131 Radiator Electrical Service System Metal roof Grid GPR str.132 SS-TKL str.133 Akcesoria montażowe Sanitary PV str.137 AHB str.138 MU / U str. 139 / 140 RD / RDM / GRD / VM str. 142 / 143 SKS str.139 STST str.146 LBV str.149 LBK str.149 ED / SZE str.150 WI str.152 WIZ str.152

130 Service 132 AkCESORIA MONTAżOwE Płytka montażowa GPL GPL, GPS Materiał (GPS i GPR) Stal 355MC(ozn. materiału nr 10976) wg DIN EN 10149, lub DD11 (ozn. materiału nr 10332) wg DIN EN Materiał (GPL) Stal DD11 (ozn. materiału nr 10332) wg DIN EN Ocynk Ocynk galwaniczny, 8 µm GPR Akcesoria montażowe Metal roof Grid OPIS Płytka montażowa z przyspawaną nakrętką w wersji lekkiej, ciężkiej i okrągłej. Zalety / Korzyści Podłużne otwory ułatwiają regulację położenia. MONTAŻ Przy montażu z odstępem od ściany, należy zwrócić uwagę jakie może być maksymalne ugięcie i obciążenie płytki. System Electrical Sanitary Radiator A L M Typ Nr art. Ilość w opakowaniu GPL, GPS B S Gwint Długość Szerokość Odstęp otworów Wymiary otworów Grubość M L B A (LL a x b) S szt. [mm] [mm] [mm] [mm] [mm] GPL GPL M M x 16 3 GPL M M x 16 3 GPL 1/ / x 16 3 GPS GPS M M x 19 4 GPS M M x 19 4 GPS M M x 19 4 GPS 1/ / x 19 4 GPS 3/ / x 19 4 GPR GPR 1/ /2 11 x /2'' 7 70 GPR 4 OBCIĄŻENIA Typ Max.zal. obciążenia osiowe N rec [kn] GPL M GPL M GPL 1/2 2.4 GPS M GPS M GPS M GPS 1/2 4.0 GPS 3/4 4.0 GPR 1/2 4.0

131 AkCESORIA MONTAżOwE 133 Service Klamra do dźwigarów TKL TKL Materiał TKL Odlew: EN-GJMB wg DIN 1562 Śruba: stal 8.8 wg ISO 4017 Nakrętka: stal wgiso 4035 Materiał SS-TKL Stal DX51D wg EN 10214, ozn. materiału nr Ocynk Ocynk galwaniczny, 5 µm SS-TKL OPIS Klamra służy do łatwego mocowania do dwuteowników poprzez zaciskanie. Zalety / Korzyści Wysoka nośność. Łatwa i szybka regulacja wysokości. Możliwa także regulacja wysokości po zmontowaniu. Ważne badania ogniowe. Mocowanie na dźwigarach stalowych bez spawania lub wiercenia. Klamra nie zsuwa się z dźwigara. MONTAŻ Porady montażowe Aby spełnić wymagania ogniowe, konieczne jest zastosowanie (od średnicy 65) dodatkowego zabezpieczenia. [ Grid Akcesoria montażowe Metal roof 10,5 OBCIĄŻENIA System 350 Electrical Sanitary Radiator 12,5 TKL Typ Nr art. Ilość w opakowaniu Odstęp SSL-TKL Średnica otworu Oznaczenie na produkcie 3 25 Typ Średnica otworu Max.zal. obciążenia osiowe K D szt. [mm] TKL L M M 8 TK M 8 TKL M M 8 TK 10 TKL Ø TK N 8 TKL M M 10 TK N 10 TKL Ø TK N 10 TKL M M 12 TK 12 TKL Ø TK 12 SS-TKL M10/M /12 SS-TKR N recom. TKL L M8 M TKL M8 M TKL Ø 9 Ø TKL M10 M TKL Ø 11 Ø TKL M12 M TKL Ø 13 Ø

132 Service 134 AkCESORIA MONTAżOwE Pręty nagwintowane G / GS G Właściwości prętów G: GS Materiał (G 6 G 24) Stal 4.8 wg DIN EN ISO Materiał (G 1/2 G 3/4 ) Stal S235 JR wg DIN EN (ozn. materiału nr 10037) Ocynk Ocynk galwaniczny, 3-8 µm Właściwości prętów GS: Materiał Stal 4.8 wg DIN EN ISO Ocynk Ocynk galwaniczny, 3-8 µm Grid Metal roof Akcesoria montażowe System Electrical Sanitary Radiator M Pręt nagwintowany G Typ Nr art. Ilość w opakowaniu Długość G M 6 G M 8 G M 10 G M 12 G M 16 G M 20 G M 24 G 8/ M 8 G 10/ M 10 G 12/ M 12 G 10/ M 10 G 12/ M 12 G 1/ /2 G 3/ /4 Pręt nagwintowany GS GS 8/ M 8 GS 8/ M 8 GS 8/ M 8 GS 8/ M 8 GS 8/ M 8 GS 8/ M 8 GS 8/ M 8 GS 8/ M 8 GS 8/ M 8 GS 10/ M 10 GS 10/ M 10 GS 10/ M 10 GS 10/ M 10 GS 10/ M 10 GS 10/ M 10 GS 10/ M 10 GS 10/ M 10 GS 12/ M 12 GS 12/ M 12 GS 12/ M 12 GS 12/ M 12 GS 12/ M 12 GS 12/ M 12 GS 12/ M 12 szt. L [mm] Gwint M

133 135 Service Wartości obciążeń i ugięcia dla prętów gwintowanych OBCIĄŻENIE ZALECANE Maksymalne ugięcie: Dopuszczalne naprężenie stali: f max = < 3 mm σ ad. = 160 N/mm² Jeśli zamocowano kołkami należy uwzględnić dopuszczalny moment zginający! Grid PRĘTY NAGWINTOWANE (4.6) F (N) M16 M12 M10 Metal roof RURY NAGWINTOWANE Akcesoria Akcesoria montażowe System Electrical Sanitary Radiator 100 M l (mm) F (N) " /4" 1/2" l (mm) Nie uwzględniono dopuszczalnego obciążenia obejmy na rurę!

134 Service 136 AkCESORIA MONTAżOwE Klucz do śrub dwugwintowych HED HED Grid Electrical OPIS Narzędzie do montażu śrub. 4 różne gwinty w narzędziu. Typ Nr art. Ilość w opakowaniu szt. HED M 6, M 8, M 10, M 12 Gwint D dla gwintu M6, M8, M10, M12 Metal roof Zestaw montażowy do gazomierzy BFG Akcesoria montażowe System BFG OPIS Zestaw elementów do bezpiecznego montażu liczników gazowych. Zalety / Korzyści Kompletny zestaw do mocowania wraz z kołkami. Sanitary Radiator Typ Nr art. Ilość w opakowaniu Zestaw zawiera szt. BFG x wsporniki 27/18/200, 2 x zaślepki AK 27/18 2 x FHS Clix 8 x 30, 2 x FRS Plus x Śruby z łbem 6-kąt. 8x70, 4 x Podkładki 8,4 DIN x FMD 8 x 60

135 AkCESORIA MONTAżOwE 137 Service Łącznik równoległy PV PV Materiał Odlew cynkowy OPIS MONTAŻ Prosty i szybki w użyciu łącznik do przedłużania względnie do łączenia prętów nagwintowanych. Zalety / Korzyści Szybki montaż. Łatwa regulacja wysokości. Regulacja wysokości możliwa również na zmontowanym elemencie. Porady montażowe Części nagwintowane przytrzymać obok siebie i nasunąć na nie łącznik równoległy. Zabezpieczyć nakrętką kontrującą. Regulacja wysokości poprzez kręcenie prętem. Grid Typ Nr art. Ilość w opakowaniu Gwint Metal roof Akcesoria montażowe System Electrical Sanitary Radiator szt. PV M M 6 PV M M 8 OBCIĄŻENIA Typ Max. zal. obciążenia osiowe (rozciągające) N recom. [kn] PV M PV M Śruba rzymska SPS, sworzeń z gwintem prawy/lewy BLR SPS BLR Materiał SPS Stal 300 N/mm2 wg DIN 1480 Materiał BLR Stal wg DIN 976, klasa 4.6 Ocynk Ocynk galwaniczny, min 5 µm OBCIĄŻENIA M mm 75 mm M mm M12 M12 (Linksgewinde) Typ Nr art. Ilość w opakowaniu Długość Gwint L M szt. [mm] SPS M M 12 BLR M 12 Typ Dopuszczalne obciążenie (osiowe) [kn] SPS M BLR

136 Service 138 AkCESORIA MONTAżOwE Kabłąk do podwieszania AHB AHB Materiał Stal DD11 (ozn. materiału nr ) wg DIN EN Ocynk Ocynk galwaniczny, 6-8 µm Grid Radiator Sanitary Metal roof OPIS Element służący do regulacji wysokości. Dzięki otworom element może zostać podwieszony przy pomocy pręta nagwintowanego i łatwo wyregulowany nakrętką. Zalety / Korzyści Położenie elementów może być dokładnie wypoziomowane pomimo nierówności sufitu. Akcesoria montażowe System Electrical MONTAŻ Porady montażowe Przy zastosowaniu prętów nagwintowanych M8 należy zastosować podkładkę. 12,5x22 12,5 40 Typ Nr art. Ilość w opakowaniu Gwint Wysokość regulacji szt. [mm] AHB M8, M10, M12 36 OBCIĄŻENIA Typ Max. zal. obciążenia osiowe (rozciągające) N recom. [kn] AHB 1.20

137 AkCESORIA MONTAżOwE 139 Service Śruba z łbem sześciokątnym SKS SKS Materiał DIN-EN-ISO 4017, stal 8.8 Ocynk Ocynk galwaniczny, 3 8 µm Grid Metal roof Akcesoria montażowe Typ Nr art. Ilość w opakowaniu U Długość Gwint Klucz L D SW szt. [mm] SKS 6 x M 6 10 SKS 8 x M 8 13 SKS 8 x M 8 13 SKS 8 x M 8 13 SKS 8 x M 8 13 SKS 8 x M 8 13 SKS 10 x M SKS 10 x M SKS 10 x M SKS 10 x M SKS 12 x M SKS 12 x M SKS 12 x M Podkładka U Materiał Stal DD11 (ozn. materiału nr ) wg DIN EN Ocynk Ocynk galwaniczny, 13 µm System Typ Nr art. Ilość w opakowaniu Grubość S Średnica zewn. Ø szt. [mm] [mm] [mm] U 8 x U 8 x U 8 x Electrical Sanitary Radiator U 10 x U 10 x U 10 x U 12 x , U 12 x U 16 x A Średnica otworu Ø

138 Service 140 AkCESORIA MONTAżOwE Nakrętka sześciokątna MU MU Materiał wg DIN EN Ocynk Ocynk galwaniczny, 3-8 µm wg DIN 934 Grid Metal roof Radiator Sanitary Electrical System Akcesoria montażowe Typ Nr art. Ilość w opakowaniu szt. [mm] MU M M 6 10 MU M M 8 13 MU M M MU M M Gwint D Klucz SW

139 AkCESORIA MONTAżOwE 141 Service Śruba oczkowa AG AG Materiał Stal S235 JR wg DIN EN (ozn. materiału nr 10037) Ocynk Ocynk galwaniczny, 3-8 µm OBCIĄŻENIA Typ Nr art. Ilość w opakowaniu Długość Gwint zewn. Średnica otworu L D A szt. [mm] [mm] AG 8 x M AG 10 x M Typ Max. zal. obciążenia osiowe (rozciągające) N recom. [kn] AG 8 x AG 10 x Grid Uchwyt oczkowy RAH Metal roof RAH Akcesoria montażowe Materiał Odlew GTS 35 wg DIN 1692 Ocynk Ocynk galwaniczny, 3-8 µm System OBCIĄŻENIA Typ Max. zal. obciążenia osiowe (rozciągające) N recom. [kn] RAH M RAH M Electrical Typ Nr art. Ilość w opakowaniu Gwint wewn. Średnica otworu szt. [mm] RAH M M RAH M M D A Sanitary Radiator

140 Service 142 AkCESORIA MONTAżOwE Złączka przedłużająca VM VM Materiał 9SMnPb28k (ozn. materiału nr1.0718) wg DIN EN Ocynk Ocynk galwaniczny, 3-8 µm MONTAŻ Grid Metal roof Akcesoria montażowe System Typ Nr art. Ilość w opakowaniu GDP Długość Gwint Klucz L D SW szt. [mm] [mm] VM M M 6 10 VM M M 8 11 VM M M VM M M VM M 12 S* M * z dwoma otworami zabezpieczającymi Złączka gwintowana GDP OBCIĄŻENIA Typ Max zal. obciążenia osiowe (rozciągające) N recom. [kn] VM M VM M VM M VM M VM M 12 S* Materiał Stal C4C (ozn. materiału nr ) wg DIN Electrical Sanitary Radiator Ocynk Ocynk galwaniczny, 3 µm Typ Nr art. Ilość w opakowaniu Długość szt. [mm] GDP M 8 x M 8 L Gwint D

141 AkCESORIA MONTAżOwE 143 Service Złączka redukcyjna RD RD Materiał 9SMnPb28k (ozn. materiału nr1.0718) wg DIN EN Ocynk Ocynk galwaniczny, 3-8 µm Grid Metal roof Akcesoria montażowe System Typ Nr art. Ilość w opakowaniu Gwint wewn. Gwint zewn. Długość Długość Klucz I A L1 L SW szt. [mm] [mm] RD M 6 / M M 6 M RD M 8 / M M 8 M RD M 10 / M M 10 M RD M 12 / M M 12 M RD M 12 / M M 12 M RD M 16 / M M 16 M RD 1/2 / M /2 M Złączka redukcyjna RDM i GRD RDM GRD Materiał 9SMnPb28k (ozn. materiału nr1.0718) wg DIN EN Ocynk Ocynk galwaniczny, 3-8 µm RDM l = 40 mm GRD B A 10 Electrical Typ Nr art. Ilość w opakowaniu szt. RDM M 10 / M M 10 M 8 RDM M 12 / M M 12 M 10 Sanitary Radiator GRD 1/2 / M M 10 1/2 GRD 1/2 / M M 12 1/2 GRD 3/4 / M M 10 3/4 GRD 3/4 / M M 12 3/4 Gwint A Gwint B

142 Service 144 AkCESORIA MONTAżOwE Kostka montażowa MW MW Materiał Odlew żeliwny Grid System Electrical Sanitary Radiator Akcesoria montażowe Metal roof OPIS Kostka z czterema nagwintowanymi otworami do różnego zastosowania. Zalety / Korzyści Możliwe zamocowanie 3 rurociągów. Jeden punkt mocujący. MONTAŻ Porady montażowe Do mocowania należy zastosować pręty gwintowane. OBCIĄŻENIA Typ Nr art. Ilość w opakowaniu Gwint szt. MW M M 8 D Typ Max. zal. obciążenia osiowe (rozciągające) N recom. [kn] MW M

143 AkCESORIA MONTAżOwE 145 Service Wkręt oczkowy z podłużnym otworem LLS LLS Materiał Stal S235 JR wg DIN EN (ozn. materiału nr 10037) Ocynk Ocynk galwaniczny, 3-8 µm Grid Typ Nr art. Ilość w opakowaniu Długość Gwint do drewna Średnica otworu L D A szt. [mm] [mm] [mm] LLS 6 x LLS 8 x Wkręt z gniazdem sześciokątnym IK i IM Metal roof IK Akcesoria montażowe Materiał Stal 18Mn84 (ozn. mat. nr ) wg DIN EN Ocynk Ocynk galwaniczny, 3 µm Materiał Stal wg DIN 912 klasa 8.8 System Ocynk Ocynk galwaniczny, 3-8 µm IM Electrical Typ Nr art. Sanitary Radiator Ilość w opakowaniu Gwint Gwint do drewna Długość Otwór 6-kąt. D D L szt. [mm] [mm] [mm] IK 6 x IM 8 x M IM 10 x M

144 Service 146 AkCESORIA MONTAżOwE Śruba dwugwintowa STST STST Materiał Stal klasy 4.8 Ocynk Ocynk galwaniczny, 8 µm Grid Radiator Sanitary OPIS Śruba dwugwintowa przeznaczona jest do bezpośredniego mocowania obejmy do ściany.. MONTAŻ Mocowanie może być wykonane z kołkiem albo bezpośrednio do konstrukcji stalowej. Dokręcanie umożliwia gniazdo na Torx albo zintegrowane 6-kątne. Metal roof Akcesoria montażowe System Electrical Typ Nr Art. Ilość w opakowaniu Długość szt. [mm] [mm] STST 6 x M 6 STST 6 x M 6 STST 8 x M 8 STST 8 x M 8 STST 8 x M 8 STST 8 x M 8 STST 8 x M 8 STST 8 x M 8 STST 8 x M 8 STST 10 x M 10 STST 10 x M 10 STST 10 x M 10 STST 10 x M 10 STST 10 x M 10 STST 10 x M 10 L Gwint D

145 AkCESORIA MONTAżOwE 147 Service Płytki z podwójnym otworem DDP, DDF DPP Materiał Stal DD11 (ozn. materiału nr ) wg DIN EN Ocynk Ocynk galwaniczny, 5-9 µm DPF OPIS Element mocujący, przeznaczony do zamocowania dwóch równoległych rurociągów przy pomocy jednego punktu. Zalety / Korzyści Jeden punkt mocujący do dwóch rurociągów. Dobra estetyka wykonania. Regulację umożliwia podłużny kształt otworu. Z płytką DPF możliwa jest zmiana rozstawu rur. OBCIĄŻENIA Grid LL = 8,5 x 18 M8 100 mm Typ D Nr art mm Ilość w opakowaniu Odstęp otworów szt. [mm] DPP M 8 DPP M 8 DPP M 8 DPF M 8 Sworzeń gwintowany SBB Gwint D Typ Max zal. obciążenia osiowe (rozciągające) N recom. [kn] DPP DPP DPP DPF Metal roof Akcesoria montażowe SBB Materiał Stal S235 JR wg DIN EN (ozn. materiału nr 10037) Ocynk Ocynk galwaniczny, 8 µm System OPIS Znakomity element do połączeń z płytkami mocującymi albo z kostką montażową. Electrical Typ Nr art. Ilość w Długość Gwint opakowaniu L D szt. [mm] SBB M 8 SBB M 8 SBB M 8 Sanitary Radiator

146 Service 148 AkCESORIA MONTAżOwE Taśma tekstylna GWB GWB Materiał Polipropylen z dodatkiem poliestru Grid Metal roof Akcesoria montażowe System Electrical Sanitary Radiator OPIS Taśma tekstylna do szybkiego mocowania przewodów. Zalety / Korzyści Wytrzymała na rozerwanie. Tani i prosty sposób montażu. Uniwersalne zastosowanie. Dowolny wybór długości. MONTAŻ Porady montażowe Mocowanie do podłogi przy użyciu gwoździ fischer ED. B Typ Nr art. Ilość w opakowaniu Długość całkowita Szerokość Grubość Łączenie z l B S szt. [mm] [mm] [mm] GWB ED 15, ED 18, ED 22

147 AkCESORIA MONTAżOwE 149 Service Stalowa taśma perforowana LVB/LBK LBV Materiał Stal DX51+Z (ozn. materiału nr )wg DIN EN Ocynk Ocynk metodą Sendzimira, 5-27 µm Powłoka ochronna (LBK) PE Grid Metal roof Akcesoria montażowe LBK OPIS Stalowa taśma perforowana do szybkiego montażu w wersji ocynkowanej lub powlekanej tworzywem sztucznym. Zalety / Korzyści Szybki i łatwy montaż. Uniwersalne zastosowanie. Dowolny wybór długości. MONTAŻ Porady montażowe Docinanie przy pomocy nożyc do metalu. Mocowanie do podłogi przy użyciu gwoździ fischer ED. Do mocowania na suficie poleca się zastosowanie kotew gwoździowych fischer FNA. Zastosowanie w połączeniu z uchwytem oczkowym RAH. System Electrical Sanitary Radiator OBCIĄŻENIA Typ Max. zalecane obciążenie statyczne N recom. [kn] LBV LBV LBV LBK LBK LBK Typ Nr art. Ilość w opakowaniu Długość całkowita Szerokość Grubość Średnica otworu l B S D Do mocowania z szt. [m] [mm] [mm] [mm] LBV ED 15, ED 18, ED 22 LBV ED 15, ED 18, ED 22 LBV ED 15, ED 18, ED 22 LBK ED 15, ED 18, ED 22 LBK ED 15, ED 18, ED 22 LBK ED 15, ED 18, ED 22

148 Service 150 AkCESORIA MONTAżOwE Gwóźdź ED ED Materiał Powłoka Stal C6OD (ozn. materiału nr ) wg DIN EN Hartowana, niezabezpieczona Grid Akcesoria montażowe OPIS Gwóźdź ED służy do mocowania uchwytów BSM i BSMD do betonu, bez uprzedniego wiercenia otworów. Zalety / Korzyści Szybki i prosty montaż. Niepotrzebne wiercenie. Możliwość mocowania taśm stalowych LBV, LBK. Możliwość mocowania taśm tekstylnych GWB. MONTAŻ Porady montażowe Wbijać bezpośrednio do betonu przy użyciu osadzaka SZE. Podczas montażu należy przestrzegać zasad BHP. Metal roof System Typ Nr art. Ilość w opakowaniu Długość Średnica Max. grubość el. mocowanego Electrical L D t fix szt. [mm] [mm] [mm] ED Sanitary Radiator ED ED Osadzak SZE SZE Typ Nr art.. ID Ilość w opak. szt. SZE

149 AkCESORIA MONTAżOwE 151 Service Zacisk linowy WIC 2/3/4 Do mocowania: Podwieszeń przemysłowych. Do zawieszania: Oświetlenia Kanałów kablowych Przewodów Wentylatorów ZALETY W SKRÓCIE Blokada zapewnia szybkie i bezpieczne zabezpieczenie w przypadku podwieszenia urządzenia elektrycznego lub mechanicznego. Swobodna regulacja długości. Grid Giętki przewód Metal roof Pozwala na swobodne ustawienie wieszaka w pionie lub pod kątem do mocowanego elementu. (Przekrój) Akcesoria montażowe OPIS System zacisków linowych został zaprojektowany jako szybkie i niezawodne rozwiązanie do podwieszanie różnych obciążeń statycznych, w zakresie instalacji mechanicznych jak i elektrycznych. Zalety / Korzyści Zacisk linowy stanowi szybkie, mocne i lekkie rozwiązanie w przypadku, gdy potrzeba podwiesić urządzenie elektryczne lub mechaniczne. Ten sposób montażu zapewnia nawet sześciokrotny wzrost wydajności w porównaniu z metodami tradycyjnymi. Montaż nie wymaga specjalnego przeszkolenia. Zaciski są wykonywane ze specjalnego stopu metali i stali nierdzewnej, a linka ma wysoką wytrzymałość, a zatem jest to produkt o wysokiej jakości. Umożliwia na ustawienie wieszaka w pionie lub pod kątem do mocowanego elementu. System zacisków jest lekki. Dzięki temu może być łatwo przenoszony i zredukowane jest ryzyko wystąpienia wypadku na skutek wypadnięcia materiałów. Nie wymaga obmiaru w celu doboru długości wieszaków. System Electrical Sanitary Radiator

150 Service 152 AkCESORIA MONTAżOwE Grid Zacisk linowy MONTAŻ Porady montażowe Zacisk linowy WIC 4 Należy stosować tylko specjalne obcęgi fischer WIZ do cięcia linek, w celu uniknięcia uszkodzenia końcówek. Nie stosować do innych celów niż podane w opisie. Nie przekraczać podanych wartości obciążeń dopuszczalnych. Zacisk linowy WIC 2 i WIC 3 Nie stosować do linek powlekanych. Nie malować ani nie nanosić żadnych innych powłok ochronnych. Nie smarować. Nie stosować do podnoszenia. Chronić produkt przed zabrudzeniem. Usunąć uszkodzone końcówki linek przed wprowadzeniem linki do zacisku. Nie stosować w obecności chloru. WIC 2 WIC 3 WIC 4 Metal roof Lina 7 x 7 WIZ Akcesoria montażowe Typ Nr art. Ilość w opakowaniu Do linki o średnicy Długość na 1 rolkę Typ System Electrical Sanitary Radiator szt. [mm] [m] WIC 2 VE WIC 2 VE WIC 3 VE WIC 3 VE WIC 4 VE WIC 4 VE WI Ø 2 mm x 7 WI Ø 2.5 mm x 7 WI Ø 3 mm x 7 WI Ø 4 mm x 7 WIZ Obcęgi do linek - grubość do 4 mm OBCIĄŻENIA Max. zalecane obciążenie N rec [kn]. Rodzaj zacisków Średnica linki [mm] N rec [kn] WIC WIC WIC WIC

151 153 Radiator Sanitary Electrical System Akcesoria montażowe Service Metal roof Grid

152 Service 154 System instalacyjny ze stali nierdzewnej Szeroki wybór produktów o wyjątkowych wymaganiach, przeznaczonych do zastosowania na zewnątrz albo w agresywnym środowisku. W szczególności należy je stosować: Obejmy do rur FRS A2 / FRS A4 str.156 Przy wykonywaniu rurociągów przemysłowych Do przyłączy sanitarnych i grzewczych Grid W mocowaniach kanałów wentylacyjnych Do wykonywania podkonstrukcji dla paneli solarnych MS-L A2 MS 27/18 str.157 Metal roof Electrical Radiator Sanitary System instalacyjny stal nierdzewna FUS A2/A4 FUS str.160 Akcesoria A2/A4 STS str.163

153 155 Radiator Sanitary Service Grid System instalacyjny stal nierdzewna Metal roof Electrical ALK str.157 FHS-Clix str.158 MW str.159 SF str.159 FCA str.160 SF str.161 TKR str.162 HK str.162 FCN Clix str.163 G str.164 GS str.164 VM str.165 U str.165 MU str.166 SKS str.166

154 Service 156 OBEJMY DO RUR ZE STALI NIERDZEwNEJ Obejmy do rur FRS A2/A4 FRS A2 / A4 Materiał Stal nierdzewna o odporności II, np. klasy A2 Stal nierdzewna o odporności III, np. klasy A4 Grid FRS A2 / A4 Metal roof System instalacyjny stal nierdzewna Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Max. zal. obc. statyczne (obciąż.osiowe) Rozmiar nominalny Zakres mocowania Śruba skręcająca Gwint Wysokość nakrętki Grubość x szer. taśmy Szerokość Wysokość Wysokość Wysokość N recom. D A b x s B H Z Z1 szt. [kn] [inch] [mm] [mm] [mm] [mm] [mm] [mm] [mm] Stal nierdzewna A2 FRS 3/8 A / M 5 x 20 M x FRS 1/2 A / M 5 x 20 M x FRS 3/4 A / M 5 x 20 M x FRS 1 A M 5 x 20 M x FRS 1 1/4 A / M 5 x 20 M x FRS 1 1/2 A / M 5 x 20 M x FRS A M 5 x 20 M x FRS 2 A M 5 x 20 M x FRS A M 5 x 20 M x FRS 2 1/2 A / M 6 x 30 M x FRS M 6 x 30 M x FRS 3 A M 6 x 30 M x FRS A M 6 x 30 M x FRS 4 A M 6 x 30 M x FRS A M 8 x 30 M x FRS A M 8 x 30 M x FRS A M 8 x 30 M x Stal nierdzewna A4 FRS 3/8 A / M 5 x 20 M x FRS 1/ / M 5 x 20 M x FRS 3/4 A / M 5 x 20 M x FRS 1 A M 5 x 20 M x FRS 1 1/4 A / M 5 x 20 M x FRS 1 1/2 A / M 5 x 20 M x FRS A M 5 x 20 M x FRS 2 A M 5 x 20 M x FRS A M 5 x 20 M x FRS 2 1/2 A / M 6 x 30 M x FRS A M 6 x 30 M x FRS 3 A M 6 x 30 M x FRS A M 6 x 30 M x FRS 4 A M 6 x 30 M x FRS A M 8 x 30 M x FRS A M 8 x 30 M x FRS A M 8 x 30 M x

155 SYSTEM INSTALACYJNY MS-L A2 STAL NIERDZEwNA 157 Service Szyna montażowa MS-L A2 MS 27/18 Materiał Stal nierdzewna, o odporności II, np. klasy A2 13 6,5 8,5 12, L Typ Nr art. Ilość w opakowaniu 25 6, MS 27/18 Długość Przekrój Ciężar L szt. [mm] [cm²] [kg/m] MS 27/18 A2 2 m , ,25 OBCIĄŻENIA Typ MS 27/18/1.25 Obciąż. dopuszczalne F [kn] Rozpiętość 0.5 m 1 m 1.5 m 2 m Grid Metal roof Wspornik ALK A2 ALK 27/18 Materiał Stal nierdzewna, o odporności II, np. klasy A2 System instalacyjny stal nierdzewna Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Długość L szt. [mm] ALK 27/ A ALK 27/18 Ø 7 (4x) L ,25

156 Service 158 SYSTEM INSTALACYJNY MS-L A2 STAL NIERDZEwNA Śruba młoteczkowa FHS Clix A2 FHS Clix Materiał Stal nierdzewna, o odporności II, np. klasy A2 Grid Metal roof MONTAŻ M FHS Clix L2 L1 OBCIĄŻENIA Typ Nr art. Ilość w opak. Gwint Długość Długość M L1 L2 szt. [mm] [mm] FHS CLIX 8 x 30 A M FHS CLIX 10 x 30 A M Typ Zal. obciążenia (osiowe) N rec. [kn] Zal. obciążenia (ścinające ) V rec. [kn] Moment dokręcający FHS Clix M FHS Clix M [Nm] System instalacyjny stal nierdzewna Electrical Sanitary Radiator Płytka młoteczkowa z otworem gwintowanym HG A2 HG M HG S OBCIĄŻENIA Typ Profil Zal. obciążenia (osiowe) N rec. [kn] Zal. obciążenia (ścinające) V rec. [kn] Moment dokręcający HG 27 M 8 27/ HG 27 M 10 27/ [Nm] Typ Nr art. Ilość w opakowaniu Gwint Grubość M S szt. [mm] HG 27 M 8 A M 8 4 HG 27 M 10 A M 10 4

157 SYSTEM INSTALACYJNY MS-L A2 STAL NIERDZEwNA 159 Service Kątowniki montażowe MW A2 MW MW Materiał Stal nierdzewna, o odporności II, np. klasy A2 Grid Metal roof System instalacyjny stal nierdzewna Typ Nr art. Ilość w opakowaniu szt. MW A MW A ,5 75 MW ,5 MW Stopka siodłowa SF A2 SF L Materiał Stal nierdzewna, o odporności II, np. klasy A2 Typ Nr art. Ilość w opakowaniu Wersja Electrical Sanitary SF L Radiator Ø 7 (4x) szt. SF L pionowa

158 Service 160 SYSTEM INSTALACYJNY FUS A2/A4 STAL NIERDZEwNA Szyna montażowa FUS A2/A4 FUS 21 FUS 41 Materiał A2 Stal nierdzewna, o odporności II, np. klasy A2 Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 OBCIĄŻENIA FUS 21 FUS 41 Grid S L 50 S L Typ Nr art. Ilość w opakowaniu Długość Grubość Ciężar L szt. [mm] [mm] [kg/m] A2 FUS 21/2.0 A2 2 m FUS 41/2.0 A2 2 m FUS 41/2.5 A2 2 m A4 Typ FUS 21/2.0 2m A2/A4 FUS 41/2.0 2m A2/A4 FUS 41/2.5 2m A2/A4 Obciążenia zalecane F [kn] Obciążenia zalecane F [kn] Obciążenia zalecane F [kn] Rozpiętość 0.5 m 1 m 1.5 m 2 m Metal roof FUS 21/2.0 A4 2 m FUS 41/2.0 A4 2 m FUS 41/2.5 A4 2 m Wsporniki FCA A4 System instalacyjny stal nierdzewna FCA Materiał A4: Stal nierdzewna o odporności III, np. klasy A4 Electrical Sanitary Radiator Typ Nr art. Ilość w opakowaniu Długość szt. m FCA 41 A FCA 41 A FCA 41 A OBCIĄŻENIA Typ Obciążenia zalecane [kn] FCA 41 A FCA 41 A FCA 41 A L FCA

159 SYSTEM INSTALACYJNY FUS A4 STAL NIERDZEwNA 161 Service Stopka siodłowa SF L A2 SF L 41 Materiał A4: Stal nierdzewna o odporności III, np. klasy A4 Grid Typ Nr art. Ilość w opakowaniu Do profilu szt. SF L 41 A FUS 21 + FUS SF L Kątowniki montażowe FAF A4 Metal roof FAF 2 FAF 4 Materiał A4: Stal nierdzewna o odporności III, np. klasy A4 System instalacyjny stal nierdzewna FAF 2/135 Typ Nr art. Ilość w opakowaniu szt. FAF 2 A FAF 4 A FAF 2/135 A FAF Electrical Sanitary 40 Radiator FAF 2/ FAF 4

160 Service 162 SYSTEM INSTALACYJNY FUS A4 STAL NIERDZEwNA Łącznik do dźwigarów TKR A4 TKR Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 Radiator Grid Metal roof Typ Nr art. Ilość w opakowaniu Do profilu szt. TKR A FUS 21 FUS 42 A M System instalacyjny stal nierdzewna Electrical Sanitary TKR G 6 B H Łapa mocująca HK 41 HK 41 Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 Typ Nr art. Ilość w opakowaniu Do profilu Średnica otworu D szt. mm HK A wszystkie szyny FUS 12.5 HK 41

161 SYSTEM INSTALACYJNY FUS A2/A4 STAL NIERDZEwNA 163 Service Nakrętka wsuwana FCN Clix A4 Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 Tworzywo Nylon PA 6 FCN Clix P FCN Clix M Typ Nr art. Ilość w opakowaniu Gwint Grubość M S szt. [mm] FCN Clix P A4 FCN Clix P 8 A M 8 6 FCN Clix P 10 A M 10 8 FCN Clix P 12 A M FCN Clix M A4 FCN Clix M 8 A M 8 6 FCN Clix M 10 A M S FCN Clix P FCN Clix M S Grid Śruba dwugwintowa STS A2/A4 STS Materiał A2 Stal nierdzewna o odporności II, np. klasy A2 Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 Metal roof System instalacyjny stal nierdzewna Typ Nr art. Ilość w opakowaniu Długość Gwint L 2 Electrical Sanitary Radiator szt. mm A2 STS 8 x 80 A M 8 STS 8 x 100 A M 8 STS 10 x 100 A M 10 A4 STS 8 x 100 A M 8 STS 10 x 100 A M 10 L 1 D SW L STS

162 Service 164 AkCESORIA ZE STALI NIERDZEwNEJ Pręt nagwintowany G A2/A4 G Materiał A2 Stal nierdzewna o odporności II, np. klasy A2 Materiał A4 Stal nierdzewna o odporności III, np.klasy A4 Grid Radiator Typ Nr art. Ilość w opakowaniu Długość Gwint L M szt. [mm] Stal nierdzewna A2 G 8 A M 8 G 10 A M 10 Stal nierdzewna A4 G 8 A M 8 G 10 A M 10 M G Metal roof System instalacyjny stal nierdzewna Electrical Sanitary Pręt nagwintowany GS A4 GS Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 Typ Nr art. Ilość w opakowaniu Długość Gwint L M szt. [mm] GS 8/40 A M 8 GS 8/60 A M 8 GS 10/40 A M 10 GS 10/60 A M 10 M GS

163 AkCESORIA ZE STALI NIERDZEwNEJ 165 Service Złączka przedłużająca VM A4 VM Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 Radiator Sanitary Typ Nr art. Ilość w opakowaniu Długość Gwint Klucz L D SW szt. [mm] [mm] VM M8 A M 8 11 VM M10 A M VM Grid Podkładka U A4 U Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 Metal roof Typ Nr art. Ilość w opakowaniu Grubość S System instalacyjny stal nierdzewna Electrical Średnica zewn. Ø Średnica otworu Ø szt. [mm] [mm] [mm] U 8 x 28 A U 8 x 40 A U 10 x 28 A U 10 x 40 A U 12 x 24 A A

164 Service 166 AkCESORIA ZE STALI NIERDZEwNEJ Nakrętka sześciokątna MU A4 MU Materiał A4 wg: DIN 934 Stal nierdzewna o odporności III, np. klasy A4 Radiator Grid Typ Nr art. Ilość w opakowaniu Gwint Klucz D SW szt. [mm] Stal nierdzewna A4 MU M 8 A M 8 13 MU M 10 A M MU Metal roof Śruba z łbem sześciokątnym SKS A4 System instalacyjny stal nierdzewna Electrical Sanitary SKS Materiał A4 Stal nierdzewna o odporności III, np. klasy A4 Typ Nr art. Ilość w opakowaniu Gwint Klucz D SW szt. Stal nierdzewna A4 SKS M 10 x 30 A M SKS M 12 x 30 A M SKS

165 167 Service KLASYFIKACJA ODPORNOŚCI NA KOROZJĘ Rodzaj stali Oznaczenie Korozja grupy stali Materiał nr Skrót AISI UNS Klasa odporności Narażenie i typowe zastosowanie X8CrNiS S A1 I / niska Konstrukcje pomieszczeń wew. ale nie wilgotnych X5CrNi S A2 II / umiarkowana X2CrNiN23-4 S X5CrNiMo S X2CrNiMo L S A4L X6CrNiMoTi Ti S A5 A4 III / średnia X1NiCrMoCuN N IV / wysoka Konstrukcje dostępne, środowisko bez chlorków i dwutlenku siarki, nie przemysłowe. Konstrukcje z umiarkowanym kontaktem z chlorkami i dwutlenkiem siarki, konstrukcje niedostępne. Konstrukcje z dużym narażeniem na obecność chloru i chlorków i dwutlenku siarki, wysoka wilgotność i koncentracja szkodliwych substancji. Radiator Sanitary Electrical System instalacyjny stal nierdzewna Metal roof Grid

166 Service 168 Mocowania klimatyzatorów Radiator Sanitary Electrical Mocowania klimatyzatorów System Metal roof Grid

167 169 Service Mocowania klimatyzatorów MCE LP/LPH str.170 MCE PT/PTH str.170 MCE TT str.170 Radiator Sanitary Electrical Mocowania klimatyzatorów System Metal roof Grid

168 Service 170 MOCOwANIA klimatyzatorów Mocowanie MCE do klimatyzatorów MCE LP/LPH Do mocowania: Klimatyzatora na ścianie Klimatyzatora na spadzistym dachu (MCE TT) Grid MCE PT/PTH MCE TT Metal roof System Mocowania klimatyzatorów Electrical Sanitary Radiator OPIS MCE LP/LPH Wstępnie zmontowane wsporniki, produkt ocynkowany galwanicznie i malowany proszkowo. Kolor RAL Wsporniki MCE LPH oraz PTH mają wysokość 50 cm i służą do mocowania na murach, które nie są wykonane z cegły pełnej. MCE PT/PTH Wstępnie zmontowane. Wsporniki z profilem poprzecznym, ocynkowane i malowane proszkowo. Kolor RAL MCE TT Konsola ocynkowana i malowana proszkowo, służąca do mocowania na dachach ze spadkiem. Kolor RAL Zalety / Korzyści MCE LP/LPH Wstępnie zmontowane wsporniki, pozwalają na oszczędność czasu podczas montażu. Wsporniki z ruchomymi podstawkami. W zestawie 4 kołki SX 12 i 4 ocynkowane śruby. MCE PT/PTH Profil poprzeczny służy do ustawienia i dopasowania wspornika. Kompletnie zmontowana konsola z ruchomymi podstawkami. Maksymalnie skrócony czas montażu. W zestawie 5 kołków SX 12 i 5 ocynkowanych śrub. MCE TT Kompletny system z ruchomymi podstawkami. Kąt ustawienia konsoli można dopasować do dachów ze spadkiem od 10º do 40º.

169 171 Service MONTAŻ Aby zapewnić odpowiednią nośność, należy sprawdzić jakość i stan podłoża. MCE LP/LPH MCE PT/PTH Grid Metal roof System Mocowania klimatyzatorów Electrical Sanitary Radiator MCE LP/LPH MCE PT/PTH MCE TT Typ Nr art. Ilość w Długość Długość Długość Długość Długość opakowaniu L 1 L 2 L 3 L 4 L 5 szt. [mm] [mm] [mm] [mm] [mm] MCE 380 LP MCE 450 LP MCE 450 LPH MCE 380 PT MCE 450 PT MCE 450 PTH MCE 450 TT OBCIĄŻENIA Dopuszczalne obciążenia na jedną konsolę P 1 P 2 P 3 [kn] [kn] [kn] MCE 380 LP MCE 450 LP MCE 450 LPH MCE 380 PT MCE 450 PT MCE 450 PTH MCE 450 TT Obciążenia w dodatkowej tabelce P 2 [kn] α > α > α > α >

170 Service 172 Mocowania elektryczne E-fix fischer oferuje szeroki asortyment wyrobów służących do mocowania kabli elektrycznych i i innych systemów okablownia Uchwyty wtykowe LS str.174 Radiator System Mocowania elektryczne Sanitary Metal roof Grid Uchwyty rurowe RC str.183, 184 Metalowe uchwyty rurowe AM str.188 Taśmy GWB str.190 Narzędzia do montażu SZE str.190

171 173 Radiator Sanitary Service Grid ES, ZS, SD str.175, 176 KB. SHA str.177, 179 NS, NSB str.180, 181 BN, UBN str.182 FC str.185 SCH str.186 BSM Metal roof System Mocowania elektryczne str.189 LBV str.190 LBK str.190 ED str.190

172 Service 174 MOCOwANIA ELEkTRYCZNE E-FIx Uchwyt wtykowy SF plus LS SF plus LS Do mocowania w: Betonie Kamieniu naturalnym o zwartej strukturze Cegle pełnej Cegle wapienno-piaskowej Bloczkach z betonu lekkiego Do mocowania: Przewodów elektrycznych Rur platikowych Grid Metal roof System OPIS Uchwyt do mocowania pojedynczych kabli lub wiązek kablowych o średnicy od 3 do 40 mm. Zalety / Korzyści Mocowanie jednoelementowe (zamiast kołka, obejmy i wkręta). Prosta i szybka instalacja jedną ręką. Wysokiej jakości materiał pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie. Odporny na temperatury od -20 C do +80 C. Opatentowana zasada działania gwarantuje wysoką wytrzymałość i pewność zamocowania. Odporny na promieniowanie UV materiał umożliwia MONTAŻ Typ montażu Wepchnąć do otworu i gotowe. stosowanie na zewnątrz. Samogasnący, niezawierający halogenów materiał jest bezpieczny podczas pożaru. Nie zawiera silikonu. Mocowania elektryczne Sanitary Radiator SF plus LS Typ Nr art. Wiertło Min.głębokość wiercenia Zakres mocowania Ilość w opakowaniu d 0 t D [Ø mm] [mm] [mm] szt. SF plus LS 3/ SF plus LS 8/ SF plus LS 20/ Min. głębokośc wiercenia dotyczy minimalnej średnicy kabla. Obciążenia wyrywające w betonie Średnica otworu Obciążenie wyrywające/niszczące [mm] [kn]

173 MOCOwANIA ELEkTRYCZNE E-FIx 175 Service Uchwyt wtykowy SF plus ZS/ES SF plus ZS SF plus ES Do mocowania w: Betonie Kamieniu naturalnym o zwartej strukturze Cegle pełnej Cegle wapienno-piaskowej Bloczkach z betonu lekkiego Do mocowania: Przewodów elektrycznych Rur plastikowych sztywnych i elastycznych OPIS Kompletne jednoelementowe mocowanie do szybkiego montażu przewodów i rur plastikowych. Montaż na ścianie, podłodze i suficie. Zalety / Korzyści Mocowanie jednoelementowe (zamiast kołka, obejmy i wkręta). Prosta i szybka instalacja jedną ręką. Odporny na temperatury od -20 C do +80 C. MONTAŻ Typ montażu Wepchnąć do otworu i gotowe. Uchwyt podwójny SF plus ZS Opatentowana zasada działania gwarantuje wysoką wytrzymałość i pewność zamocowania. Wysokiej jakości materiał pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie. Odporny na promieniowanie UV materiał umożliwia stosowanie na zewnątrz. Samogasnący, niezawierający halogenów materiał jest bezpieczny podczas pożaru. Nie zawiera silikonu. Grid Metal roof Uchwyt pojedynczy SF plus ZS System SF plus ZS SF plus ES Obciążenia wyrywające w betonie Mocowania elektryczne Typ Nr art. Wiertło Min. głębokość wiercenia Zakres mocowania Ilość w opakowaniu d 0 h 0 D [Ø mm] [mm] [mm] szt. SF plus ZS SF plus ZS SF plus ZS SF plus ES SF plus ES SF plus ES Średnica otworu Obciążenie wyrywające/niszczące [mm] [kn] Sanitary Radiator

174 Service 176 MOCOwANIA ELEkTRYCZNE E-FIx Mocowanie wtykowe SF plus SD SF plus SD Do mocowania w: Betonie Kamieniu naturalnym o zwartej strukturze Cegle pełnej Cegle wapienno-piaskowej Bloczkach z betonu lekkiego Do mocowania: Korytek kablowych Listew Profili Płaskich elementów Uchwytów kablowych KB Podstawek SHA MS Grid Metal roof System OPIS Nylonowy bolec mocujący. Zalety / Korzyści Kompletne zamocowanie(zastepuje kołek i wkręt). Prosta i szybka instalacja jedną ręką redukuje pracochłonność. Odporny na temperatury od -20 C do +80 C. Opatentowana zasada działania gwarantuje wysoką wytrzymałość i pewność zamocowania. Wysokiej jakości materiał pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie. Samogasnący, niezawierający halogenów materiał jest bezpieczny podczas pożaru. Wersja wydłużona przeznaczona jest do mocowania przez warstwę nienośną. Nie zawiera silikonu. MONTAŻ Typ montażu Wepchnąć do otworu i gotowe. Mocowania elektryczne Sanitary Radiator SF plus SD Typ Nr art. Wiertło Min.głębokość wiercenia Długość użytkowa Ilość w opakowaniu d 0 t d a [Ø mm] [mm] [mm] szt. SF plus SD SF plus SD Obciążenia wyrywające w betonie Średnica otworu Obciążenie wyrywające/niszczące [mm] [kn]

175 MOCOwANIA ELEkTRYCZNE E-FIx 177 Service Uchwyt kablowy KB SF plus KB KB Do mocowania w: Betonie Kamieniu naturalnym o zwartej strukturze Cegle pełnej Cegle wapienno-piaskowej Bloczkach z betonu lekkiego Do mocowania: Przewodów elektrycznych Grid Mocowania elektryczne Metal roof System OPIS Sanitary Radiator Uchwyt kablowy do szybkiego mocowania przewodów elektrycznych (wariant z lub bez bolca mocującego). Montaż w sufitach, na ścianach i podłodze. Dostępne w kolorach szarym RAL 7035 i ciemno szarym RAL 7030 (wersja samogasnąca). W wersji SF plus KB bolec mocujący jest wymienny. Wersja KB (bez bolca) jest dostosowana do montażu przy pomocy kołka wbijanego N6). Zalety / Korzyści Kompletne mocowanie (zamiast kołka, obejmy i wkrętu). Prosta i szybka instalacja jedną ręką. Odporny na temperatury od -20 C do +80 C. Opatentowana zasada działania gwarantuje wysoką wytrzymałość i pewność zamocowania. Wysokiej jakości materiał pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie. Samogasnący, niezawierający halogenów materiał jest bezpieczny podczas pożaru. Płaski kształt uchwytu umożliwia stosowanie w miejscach o ograniczonej przestrzeni. Odporny na promieniowanie UV materiał umożliwia stosowanie na zewnątrz. Dwa kolory dla rozróżnienia wersji samogasnącej. Nie zawiera silikonu. MONTAŻ Typ montażu Wepchnąć do otworu i gotowe. Przy pomocy młotka - wariant z kołkiem N6.

176 Service 178 MOCOwANIA ELEkTRYCZNE E-FIx Uchwyt kablowy KBI SF plus KB 8 SF plus KB 16 Typ Nr art. Max. ilość przewodów Wiertło Min. głębokość wiercenia Ilość w opakowaniu d 0 h 0 [Ø mm] [mm] szt. SF plus KB przew.nym 3 x SF plus KB przew.nym 3 x Obciążenia wyrywające w betonie Średnica otworu Obciążenie wyrywające/niszczące [mm] [kn] Grid KB 8 KB 16 Typ Nr art. Max. ilość przewodów Wiertło Głębokość wiercenia Ilość w opakowaniu [mm] [mm] szt. KB przew.nym 3 x x x KB przew.nym 3 x x x Radiator Sanitary Mocowania elektryczne System Metal roof

177 MOCOwANIA ELEkTRYCZNE E-FIx 179 Service Uchwyt kablowy SHA SHA, MS + KP SF plus MS Do mocowania w: Betonie Kamieniu naturalnym o zwartej strukturze Cegle pełnej Cegle wapienno-piaskowej Bloczkach z betonu lekkiego Do mocowania: Przewodów elektrycznych Rur plastikowych sztywnych i elastycznych OPIS Uchwyt kablowy do montażu z użyciem kołka rozporowego i wkrętu lub podstawki montażowej MS. Dostępne w kolorach szarym RAL 7035 i ciemnoszarym RAL 7030 (wersja samogasnąca). Zalety / Korzyści Prosty i szybki montaż przy użyciu podstawki MS i łącznika KP. Odporny na temperatury od -20 C do +80 C. Wysokiej jakości materiał pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie. Odporny na promieniowanie UV materiał umożliwia stosowanie na zewnątrz. Dwa kolory dla rozróżnienia wersji samogasnącej. Grid Metal roof MONTAŻ Porady montażowe Przy użyciu łącznika SHA, dwa uchwyty mogą być zainstalowane obok siebie na jednym punkcie mocującym. Specjalny zatrzask umożliwia montaż uchwytów jeden nad drugim (max. do wysokości 80 cm wysokości). System SHA SHA MS SHA KP SF plus MS Mocowania elektryczne Typ Nr art. Max. ilość przewodów Wiertło Ilość w opakowaniu [mm] szt. SHA przewodów NYM 3 x x SHA przewodów NYM 3 x x SHA MS łącznik 28 x SHA KP podstawka 50 SF plus MS podstawka z mocowaniem SF 50 Sanitary Radiator

178 Service 180 MOCOwANIA ELEkTRYCZNE E-FIx Uchwyt NS / MNS NS Do mocowania w: Drewnie Twardym drewnie Płytach OSB Płytach wiórowych Gazobetonie Płytach G-K Do mocowania: Przewodów elektrycznych Grid OPIS Uchwyt z gwoździem z utwardzonej stali do mocowania przewodów elektrycznych. Zalety / Korzyści Prosty i szybki montaż. Wstępnie osadzony gwóźdź skraca czas montażu. Wersja MNS pozwala na mocowanie przewodów o różnych średnicach. Metal roof NS System Mocowania elektryczne Sanitary Radiator Typ Nr art. Do przewodu Długość gwoździa Ilość w opakowaniu [Ø mm] [mm] szt. NS NS NS NS NS MNS Typ Nr art. Zakres mocowania Długość gwoździa Ilość w opakowaniu D [mm] [mm] szt. MNS MNS MNS

179 MOCOwANIA ELEkTRYCZNE E-FIx 181 Service Talerzyk gwoździowy NSB NSB Do mocowania w: Drewnie Twardym drewnie Płytach OSB Płytach wiórowych Gazobetonie Płytach G-K Do mocowania: Przewodów i osłon kablowych OPIS Talerzyk wykonany z wysokowytrzymałego polipropylenu. Zalety / Korzyści Jeden talerzyk pozwala na montaż dwóch przewodów. Wymiary 27mm i 34mm są odpowiednie do najczęściej używanych osłon kablowych. Użebrowana powierzchnia zwiększa siłę docisku. Grid NSB Metal roof System Radiator Sanitary Mocowania elektryczne Typ Nr art. Rodzaj gwoździa Wymiary talerzyka Ilość w opakowaniu [mm] [mm] szt. NSB 2/ x x NSB 2/ x x NSB 2/ x x NSB 3/ x x NSB 3/ x x NSB 3/ x x

180 Service 182 MOCOwANIA ELEkTRYCZNE E-FIx Opaska kablowa BN BN UBN Do mocowania: Przewodów elektrycznych Rur plastikowych sztywnych i elastycznych Grid OPIS Opaska kablowa do mocowania i wiązania kabli i rur. Samogasnąca zgodna z testem niepalności UL 94 Klasa V2. Zalety / Korzyści Ścięty koniec ułatwia i przyśpiesza montaż. Odporna na temperatury od 40 C do +80 C. Wysokiej jakości nylon pozwala prowadzic prace montażowe przez cały rok, nawet na mrozie. Odporna na promieniowanie UV materiał (tylko UBN-czarny) umożliwia stosowanie na zewnątrz. Samogasnący nie zawierający halogenów materiał jest bezpieczny podczas pożaru. Dwa kolory dla rozróżnienia wersji samogasnącej. Metal roof System Mocowania elektryczne Sanitary Radiator BN UBN Typ Nr art. Wymiary Ilość w opakowaniu [mm] szt. BN 2.5 x x BN 2.5 x x BN 2.5 x x BN 3.6 x x BN 3.6 x x BN 3.6 x x BN 4.6 x x BN 4.8 x x BN 4.8 x x BN 4.8 x x BN 4.8 x x BN 4.8 x x BN 7.6 x x BN 7.6 x x BN 7.6 x x BN 8.8 x x BN 8.8 x x BN 8.8 x x UBN 2.5 x x UBN 2.5 x x UBN 2.5 x x UBN 3.6 x x UBN 3.6 x x UBN 3.6 x x UBN 4.6 x x UBN 4.8 x x UBN 4.8 x x UBN 4.8 x x UBN 4.8 x x UBN 4.8 x x UBN 7.6 x x UBN 7.6 x x UBN 7.6 x x UBN 8.8 x x UBN 8.8 x x UBN 8.8 x x

181 MOCOwANIA ELEkTRYCZNE E-FIx 183 Service Uchwyt rurowy SF plus RC SF plus RC Do mocowania w: Betonie Kamieniu naturalnym o zwartej strukturze Cegle pełnej Cegle wapienno-piaskowej Bloczkach z betonu lekkiego Do mocowania: Rur plastikowych wg DIN 49016,49017 i IEC 423 (dawniej DIN 49026). OPIS Szybki w montażu uchwyt do rur plastikowych wyposażony w mocowanie wtykowe. W wersji SF plus KB bolec mocujący jest wymienny. Grid Zalety / Korzyści Kompletne mocowanie (zamiast kołka, obejmy i wkrętu). Prosta i szybka instalacja jedną ręką. Odporny na temperatury od 20 C to +80 C. Opatentowana zasada działania gwarantuje wysoką wytrzymałość i pewność zamocowania. Wysokiej jakości materiał pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie. Samogasnący, niezawierający halogenów materiał jest bezpieczny podczas pożaru. Odporny na promieniowanie UV materiał umożliwia stosowanie na zewnątrz. Nie zawiera silikonu. Metal roof MONTAŻ Typ montażu Wepchnąć do otworu i gotowe. Porady montażowe Specjalne zatrzaski umożliwiają dodanie dwóch dodatkowych uchwytów po bokach. Do montażu trzech uchwytów wystarczy jeden punkt mocujący. System SF plus RC Obciążenia wyrywające w betonie Mocowania elektryczne Typ Nr art. Wiertło Odpowiedni dla IEC Zakres mocowania Ilość w opakowaniu d 0 D [Ø mm] [mm] szt. SF plus RC IEC SF plus RC IEC SF plus RC IEC SF plus RC IEC SF plus RC IEC SF plus RC IEC Średnica otworu Obciążenie wyrywające/niszczące [mm] [kn] Sanitary Radiator Inne rozmiary dostępne na zapytanie.

182 Service 184 MOCOwANIA ELEkTRYCZNE E-FIx Uchwyty rurowe RC RC Do mocowania: Rur plastikowych wg DIN 49016,49017 i IEC 423 (dawniej DIN 49026) Grid Metal roof System Mocowania elektryczne OPIS Sanitary Wykonany z poliamidu uchwyt do rur plastikowych. Radiator Zalety / Korzyści Wysokiej jakości materiał pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie. MONTAŻ Typ montażu Podłużny otwór umożliwia montaż przy pomocy kołka wbijanego 6mm. Może być wsuwany do profilu o kształcie C ze szczeliną o szerokości 11mm. Porady montażowe Specjalne zatrzaski umożliwiają dodanie dwóch dodatkowych uchwytów po bokach. Do montażu trzech uchwytów wystarczy jeden punkt mocujący. RC Odporny na temperatury od 20 C to +80 C. Samogasnący nie zawierający halogenów materiał jest bezpieczny podczas pożaru. Odporny na promieniowanie UV materiał umożliwia stosowanie na zewnątrz. Nie zawiera silikonu. Typ Nr art. Do mocowania w IEC Zakres mocowania Głębokość wiercenia Ilość w opakowaniu D [mm] [mm] szt. RC IEC x RC IEC x RC IEC x RC IEC x RC IEC x RC IEC x RC IEC x RC IEC x 10 15

183 MOCOwANIA ELEkTRYCZNE E-FIx 185 Service Uchwyt rurowy FC FC Do mocowania: Przewodów elektrycznych Rur plastikowych sztywnych i elastycznych Grid OPIS Uchwyt do sprawnego montażu przewodów i rur plastikowych. Metal roof System Mocowania elektryczne Sanitary Radiator Zalety / Korzyści Elastyczny uchwyt pozwalający na swobodną wydłużalność termiczną rury. Prosty w montażu zatrzask znacznie skraca czas instalacji. Wysoka wytrzymałość połączona z elastycznością. Odporny na temperatury 40 C do +80 C. Wysokiej jakości elastyczny material pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie.. MONTAŻ Porady montażowe Specjalne zatrzaski umożliwiają dodanie dwóch dodatkowych uchwytów po bokach. Może być wsuwany do profilu o kształcie C ze strzeliną o szerokości 11mm. FC Odporny na promieniowanie UV materiał umożliwia stosowanie na zewnątrz. Tylko cztery rozmiary dla zakresu średnic 6 do 20mm. Nie zawiera silikonu. Typ Nr art. Dla kabli i rur o średnicy od/do Ilość w opakowaniu d min d max [Ø mm] szt. FC 6 9 GR FC 9 12 GR FC GR FC GR

184 Service 186 MOCOwANIA ELEkTRYCZNE E-FIx Uchwyt rurowy SCH SCH Do mocowania: Przewodów elektrycznych Rur plastikowych sztywnych i elastycznych Grid Metal roof System Mocowania elektryczne OPIS Nylonowy uchwyt do sprawnego montażu przewodów i rur plastikowych o różnych średnicach. Sanitary Zalety / Korzyści Języczki dociskowe wewnątrz uchwytu umożliwiają mocowanie przewodów i rur o różnych średnicach. Odporny na temperatury 40 C to +80 C. Wysokiej jakości elastyczny materiał pozwala prowadzić prace montażowe przez cały rok, nawet na mrozie. Odporny na promieniowanie UV materiał umożliwia stosowanie na zewnątrz. Nie zawiera silikonu. Radiator MONTAŻ Porady montażowe Specjalne zatrzaski umożliwiają łączenie ze sobą kilku uchwytów o różnych średnicach. OBCIĄŻENIA Średnie obciążenie niszczące w [kn] potrzebne do zerwania górnej części uchwytu. Należy uwzględnić odpowiedni współczynnik bezpieczeństwa. Typ kn SCH 812 0,09 SCH ,2 SCH ,2 SCH ,2 SCH ,3 Niektóre wymiary dla uchwytów SCH Typ Zakres mocowania h b s a l t c SCH Ø SCH Ø SCH Ø SCH Ø SCH Ø

185 187 Service SCH Przeźroczysty nylon SCH szary RAL 7035 Grid Metal roof Radiator Sanitary Mocowania elektryczne System Typ Nr art. Dla kabli i rur o średnicy od/do Średnica rur izolowanych d min d max [Ø mm] Kolor: przeźroczysty nylon SCH x 1 8 x 1 SCH x 1 12 x 1 SCH SCH x 1 18 x 1 SCH x 1 22 x 1.5 SCH x 1 22 x 1.5 Kolor: szary RAL 7035 SCH 812 GR x 1 8 x 1 SCH 1216 GR x 1 12 x 1 SCH 1619 GR SCH 1623 GR x 1 18 x 1 SCH 2332 GR x 1 22 x 1.5

186 Service 188 MOCOwANIA ELEkTRYCZNE E-FIx Dwuczęściowa obejma metalowa AM AM Do mocowania: Przewodów elektrycznych w osłonie stalowej zdodnie z DIN Grid Metal roof OPIS Opis produktu Obejma stalowa z gwintem łączącym M6 do mocowania przewodów w osłonie stalowej (DIN 49020). Zalety / Korzyści Półotwarte zamknięcie umożliwia łatwe rozchylenie obejmy bez całkowitego wykręcania śruby. Dla ułatwienia montażu zastosowano śruby z łbami na wkrętak płaski i krzyżowy. Ocynkowana galwanicznie. MONTAŻ Porady montażowe Montaż tylko przy użyciu pręta M6. AM System Mocowania elektryczne Sanitary Radiator Typ Nr art. Średnica wg IEC Pasuje do średnicy Ilość w opakowaniu [Ø mm] szt. AM AM AM AM AM 15/ /16 50 AM AM AM AM AM 25/26 1) /26 50 AM AM AM AM AM AM AM AM ) Nr art pasuje do średnicy Ø 25 mm i Ø 26 mm Inne rozmiary dostępne na zapytanie.

187 MOCOwANIA ELEkTRYCZNE E-FIx 189 Service Uchwyty rurowe BSM BSM Do mocowania: Przewodów elektrycznych Rur plastikowych sztywnych i elastycznych Przewodów elektrycznych w osłonie stalowej Grid Metal roof System Mocowania elektryczne Sanitary Radiator OPIS Uchwyt metalowy z jednym lub dwoma otworami mocującymi. Zalety / Korzyści Prosty i szybki montaż. Ocynkowane galwanicznie. MONTAŻ Porady montażowe Montaż w betonie przy użyciu gwoździ ED 15,18,22 lub kotew gwoździowych FNA II. BSM BSMD BSMZ Typ Nr art. Śrenica wg IEC Pasuje do średnicy Ilość w opakowaniu [Ø mm] szt. BSM BSM BSM BSM BSM BSM BSM BSM BSM BSM BSM BSM BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMD BSMZ BSMZ BSMZ

188 Service 190 MOCOwANIA ELEkTRYCZNE E-FIx Taśma tekstylna GWB Opis produktu na stronie 148 Radiator Metal roof Grid Stalowa taśma perforowana LVB/LBK System Mocowania elektryczne Sanitary Opis produktu na stronie 149 Narzędzia montażowe Opis produktu na stronie 150 Zacisk linowy Opis produktu na stronie 151

189 191 Radiator Sanitary Mocowania elektryczne System Service Metal roof Grid

190 Service 192 Mocowania Sanitarne Zestaw do mocowania urządzeń sanitarnych takich jak: Umywalki Umywalki/Pisuary WD str.194 Pisuary WC Bidety Grid Metal roof Radiator Electrical Mocowania sanitarne System WC i mocowania sanitarne WCN str.197 Akcesoria UX str.200 Stelaże do WC/Bidety L-Plus str.202

191 193 Radiator Mocowania sanitarne Service System Metal roof Grid WST, WST 140 FIP str.194 UST str.194 BO str.194 KM str.194 WDKM str.194 Electrical S8D str.197 S8RD str.197 WL str.197 WB5N str.199 BUM str.200 AKM str.200 UST str.194 LC-Plus str.202 Premium str.202

192 Service 194 MOCOwANIA SANITARNE Mocowania do umywalek i pisuarów Zestawy kompletnych mocowań sanitarnych. WD mocowanie do umywalek i pisuarów WST mocowanie do umywalek Grid WST 10 x 140 FIP mocowanie do umywalek przy zastosowaniu zaprawy FIS V 150 C, szczególnie do pustaków i cegły kratówki UST mocowanie o pisuarów BO mocowanie do bojlerów Metal roof Mocowanie uchylne KM 10 do umywalek i pisuarów System Electrical Mocowania sanitarne Radiator WDP mocowanie do umywalek i pisuarów OPIS WD, WST, UST, BO Zestawy montażowe zawierające kołki rozporowe UX, śruby dwugwintowe z nakrętkami albo tulejkami z nakrętką sześciokątną. KM i WDP Przeznaczone specjalnie do mocowania umywalek i pisuarów do stelaży i ścian z pustymi przestrzeniami. Zalety / Korzyści Łatwy i szybki montaż. Elementy mocujące (nakrętki i tulejki) wykonane z nylonu, odporne na starzenie i działanie chemikaliów oraz zabezpieczające porcelanę przed uszkodzeniem. Zaślepki ozdobne pokryte wysokiej jakości powłoką chromową, gwarantują estetyczny wygląd przez długi czas.

193 MOCOwANIA SANITARNE 195 Service MONTAŻ Typ montażu Montaż wstępny Porady montażowe W pustakach i gazobetonie zalecamy mocowanie przy użyciu zaprawy FIS V 150 C wraz z WST 10x140 FIP. Pełną wytrzymałość mocowania osiągnie się wtedy, gdy wkręt przejdzie przez kołek i będzie wystawał z jego końcówki na 1 średnicę, oraz kiedy cały kołek rozporowy będzie rozparty w nośnym podłożu. Kafelki i tynk nie stanowią warstwy nośnej. Grid WD Typ Nr art. Zawartość opakowania Ilość w opakowaniu WD 8 x WD 8 x szt. 2 kołki UX 10x60, 2 śruby dwugwintowe M8x90 ocynkowane, 2 nakrętki z kołnierzem BU M8, instrukcja montażu 2 kołki UX 10x60, 2 śruby dwugwintowe M8x110 ocynkowane, 2 nakrętki z kołnierzem BU M8, instrukcja montażu szt Metal roof WD 10 x kołki UX 10x60, 2 śruby dwugwintowe M8x120 ocynkowane, 2 nakrętki z kołnierzem BU M8, instrukcja montażu 50 WD 10 x kołki UX 10x60, 2 śruby dwugwintowe M8x140 ocynkowane, 2 nakrętki z kołnierzem BU M8, instrukcja montażu 50 BO Typ Nr art. Zawartość opakowania Ilość w opakowaniu BO szt. 4 kołki UX 14x75, 4 śruby dwugwintowe M10x120 ocynkowane, 4 nakrętki bez tulejki BU M10, instrukcja montażu szt. 25 System WST WST 10 x 140 FIP Typ Nr art. Zawartość opakowania Ilość w opakowaniu WST 10 x WST 10 x 140 FIP WST 12 x WST 12 x szt. 2 kołki UX 14x75, 2 śruby dwugwintowe M10x140 ocynkowane, 2 nakrętki z kołnierzem BDH M10, 2 nakrętki sześciokąt M10 instrukcja montażu 2 tulejki siatkowe FIS H 16x85K, 2 śruby dwugwintowe M10x140 ocynkowane, 2 nakrętki z kołnierzem BDH M10, 2 nakrętki sześciokąt M10 instrukcja montażu 2 kołki UX 14x75, 2 śruby dwugwintowe M12x150 ocynkowane, 2 nakrętki z kołnierzem BDH M12, 2 nakrętki sześciokąt M12 instrukcja montażu 2 kołki UX 14x75, 2 śruby dwugwintowe M12x180 ocynkowane, 2 nakrętki z kołnierzem BDH M12, 2 nakrętki sześciokąt M12 instrukcja montażu szt Electrical Mocowania sanitarne Radiator

194 Service 196 MOCOwANIA SANITARNE Mocowania do umywalek i pisuarów UST 8 x 110 UST 10 x 120 Typ Nr art. Zawartość opakowania Ilość w opakowaniu UST 8 x UST 10 x szt. 2 kołki S10R70, 2 śruby dwugwintowe M8x110 ocynkowane, 2 podkładki plastikowe 8,4x20x1,5, 2 nakrętki kołpakowe FA 8, 2 chromowane zaślepki 2 kołki UX 14, 2 śruby dwugwintowe M10x120 ocynkowane, 2 nakrętki z kołnierzem BU M10 MH, 2 chromowane zaślepki AKM 10 CR szt WDP Grid Typ Nr art. Gwint Długość Ilość w opakowaniu KM 10 M [mm] szt. WDP 10 x M L Radiator Mocowania sanitarne System Electrical Metal roof Typ Nr art. Średnica wiertła Długość Min. głębokość pustki Max. grubość płyty Śruba Ilość w opakowaniu d o l a d p d s x l s [mm] [mm] [mm] [mm] [mm] szt. KM M 10 x OBCIĄŻENIA Obciążenia zalecane N rec [kn] Typ mocowania Podłoże UX 14 + Śruba dwugwintowa M10 N rec Beton C20/25 1,0 Bloczek gazobetonowy V2 0,1

195 MOCOwANIA SANITARNE 197 Service Mocowania do WC WCN S 8 D 70 WCR S 8 RD WCR WL Grid OPIS WCN Mocowanie do WC z białą lub chromowaną zaślepką. Śruba mosiężna z łbem sześciokątnym i z nacięciem. Duże tulejki centrujące, które dopasowują się do dużych i lekko skośnych otworów w porcelanie. Mocowanie nadaje się także do przykręcania luster i półek ceramicznych. S 8 D 70 Mocowanie do WC z białą lub chromowaną zaślepką. Śruba mosiężna z łbem sześciokątnym i z nacięciem. Metal roof S 8 RD Mocowanie do WC z białą lub chromowaną zaślepką. Śruba mosiężna z łbem sześciokątnym i z nacięciem. Kołnierz kołka zabezpiecza ceramikę przed pęknięciem i jest dobrze dopasowany do zaślepki. WL Zestaw montażowy składa się z kołka S, wkrętu do drewna i podkładki. Zalety / Korzyści Łatwy i szybki montaż. Estetyczny wygląd. Tulejki i kołnierze dobrze dopasowane do zaślepki, dzięki czemu są z nią pewnie i trwale złączone. System MONTAŻ Typ montażu WCN i S 8 D montaż wstępny lub przelotowy. S 8 RD montaż przelotowy. WL montaż wstępny. WCN S 8 RD Electrical Mocowania sanitarne Radiator

196 Service 198 MOCOwANIA SANITARNE Mocowania do WC WCN Typ Nr art. Zawartość opakowania Ilość w opakowaniu szt. szt. WCN kołki S8, 2 mosiężne wkręty do drewna 6x70 z łbem 6-kąt.,2 białe zaślepki, 2 tulejki 50 WCN kołki S8, 2 mosiężne wkręty do drewna 6x70 z łbem 6-kąt.,2 chrom. zaślepki, 2 tulejki 50 S 8 D 70 WCR Typ Nr art. Zawartość opakowania Ilość w opakowaniu szt. szt. Grid S 8 D 70 WCR kołki S8, 2 mosiężne wkręty do drewna 6x70 z łbem 6-kąt., 2 białe i 2 chromowane zaślepki, 2 tulejki dociskowe 50 Metal roof S 8 RD WCR Typ Nr art. Zawartość opakowania Ilość w opakowaniu szt. szt. S 8 RD 60 WCR kołki S8 RD 60, 2 mosiężne wkręty do drewna 6x70 z łbem 6-kąt.,2 białe i chrom. zaślepki 50 S 8 RD 80 WCR kołki S8 RD 80, 2 mosiężne wkręty do drewna 6x70 z łbem 6-kąt.,2 białe i chrom. zaślepki 50 S 8 RD 80 W kołki S8 RD 80,2 wkręty do drewna 6x70 z łbem 6-kąt.wg DIN 571,ocynkowane,2 zaślepki 50 System WL Typ Nr art. Zawartość opakowania Ilość w opakowaniu szt. szt. WL 7 x kołki S 10, 2 wkręty 7x65 z łbem 6-kąt. SW 13, ocynkowane, podkładki ocynkowane 100 WL 8 x kołki S 10, 2 wkręty 8x70 z łbem 6-kąt. wg DIN 571, ocynkowane, podkładki ocynkowane 100 WL 10 x kołki S 10, 2 wkręty 8x70 z łbem 6-kąt. wg DIN 571, ocynkowane, podkładki ocynkowane 50 Radiator Mocowania sanitarne Electrical

197 MOCOwANIA SANITARNE 199 Service WB - Mocowania do WC WB 5N Grid Metal roof Electrical Radiator Mocowania sanitarne System OPIS Niewidoczne mocowanie WB 5N do stojących muszli i bidetów. Zalety / Korzyści Nylonowa tulejka z kołnierzem zabezpiecza przed bezpośrednim kontaktem wkrętu z ceramiką. Wykonano z materiału odpornego na korozję. MONTAŻ Przed montażem otwór powinien zostać dokładnie oczyszczony. Typ Nr art. Ilość w Średnica wiertła opakowaniu min. Min. głębokość wiercenia d o t szt. [mm] [mm] WB 5N Zawartość opakowania 2 kołki S 10C, 2 wkręty 7x65, ocynkowane, wsporniki nylonowe, 2podkładki 8 mm, 2 wkręty A2 z nacięciem krzyżykowym, chromowane zaślepki

198 Service 200 MOCOwANIA SANITARNE Akcesoria do mocowań sanitarnych UX 14 x75 BUM H AKM Radiator Metal roof System Mocowania sanitarne Grid Typ Nr art. Średnica wiertła min. Min. głębokość wiercenia Efektywna głęb. zakotwienia d o t h ef Wkręt-Ø Ilość w opakowaniu [mm] [mm] [mm] [mm] szt. UX 14 x / UX Typ Nr art. Gwint Klucz Podkładka Pasuje do Ilość w opakowaniu M [min] szt. BU M 8 MH M STST M 8 25 BU M 10 MH M STST M10 25 Electrical BU M 12 MH M STS M SW BUM H Typ Nr art. Kolor Pasuje do Ilość w opakowaniu szt. AKM 10 W biały BU M10 MH 20 AKM 10 CR chromowany BU M10 MH 100 AKM 12 CR chromowany BU M12 MH 100 AKM

199 MOCOwANIA SANITARNE 201 Service Klucz do śrub dwugwintowych HED HED Grid Metal roof Radiator Mocowania sanitarne Electrical System OPIS Narzędzie do montażu śrub. 4 różne gwinty w narzędziu. Typ Nr art. Gwint Ilość w opakowaniu szt. HED M 6, M 8, M 10, M 12 1 Do für gwintu Gewinde M6, M8, M10, M12

200 Service 202 MOCOwANIA SANITARNE Mocowania naścienne do muszli i bidetów L Plus Do mocowania: Muszli i bidetów zawieszanych na ścianach System uniwersalny, wstępnie zmontowany LC Plus Grid System Metal roof Electrical Mocowania sanitarne Radiator Premium OPIS Wstępnie zmontowany, wykonany ze stali ocynkowanej. L plus system nadający się także do zbiorników zewnętrznych. LC plus pionowa rura do zbiornika. Premium uchwyty do rury dopływowej i odpływowej zgodne z normą UNI EN Premium dostarczane w komplecie ze śrubami, obejmami i śrubą regulacyjną. Zalety / korzyści Kompletny zestaw do mocowania BUAK: 2 tuleje z kołnierzem, duże podkładki, 2 nakrętki sześciokątne M12, 2 białe zaślepki. Wstępnie zmontowany system o rozstawie osiowym 180 mm,może być w łatwy sposób zmontowany do rozstawu 230 mm. Pręty nagwintowane M12 dołączone do zestawu. Może zostać wymieniony bez konieczności usuwania śrub mocujących. System wytrzymały na obciążenie 400 kg zgodnie z normami UNI 8949/2 i 8950/2. Premium Oznaczenia na belce nośnej zapewniają lepszą przyczepność do zaprawy. Dostarczane z uchwytami mocującymi. Na zamówienie są dostępne obejmy mocujące do rur. Zestaw zawiera kołki rozporowe SX.

201 MOCOwANIA SANITARNE 203 Service MONTAŻ L Plus, LC Plus Premium Grid System Radiator Mocowania sanitarne Electrical Metal roof L Plus, LC Plus Premium Typ Nr art. Odstęp osiowy Długość Długość Ilość w opakowaniu L 1 L 2 [mm] [mm] [mm] szt. L Plus / LC Plus / Premium /

202 Service 204 Mocowania do grzejników Mocowania do grzejników Sanitary Electrical System Metal roof Grid

203 205 Mocowania do grzejników Sanitary Electrical System Service Metal roof Grid Mocowania do grzejników TF 8 str.206 TF 10/70 BP str.206 TF 7 str.206

204 Service 206 MOCOwANIA DO GRZEJNIkÓw Mocowania do grzejników TF TF 8 Do mocowania: Grzejników aluminiowych, żeliwnych i stalowych. TF 10/70 BP TF 7 Grid Metal roof OPIS System Electrical TF 8 Uchwyty o średnicy 8,8 i z kołkami Ø 12. Do mocowania grzejników aluminiowych. TF 10/70 BP Uchwyty o średnicy 7 mm i z kołkami Ø 10. Przeznaczone do mocowania grzejników aluminiowych z płaskimi panelami i z dystansem wynoszącym 3 mm. TF 7 Uchwyty o średnicy 11,8 mm i z kołkami Ø 16. Do mocowania grzejników żeliwnych lub stalowych z 2 do 4 żeberkami. Sanitary Mocowania do grzejników Zalety / Korzyści Szybki i łatwy montaż. Odstęp grzejnika od ściany może być łatwo regulowany. MONTAŻ TF 8/... B TF 10/70 BP TF TF 7/... 7/.. B B Typ Nr art. Wiertło Długość użytkowa Min. głębokość kotwienia Kolour Ilość w opakowaniu d o d a t [mm] [mm] [mm] szt. TF 8/70 B RAL TF 8/100 B RAL TF 10/70 BP RAL TF 7/75 B RAL TF 7/100 B RAL TF 7/125 B RAL

205 207 Mocowania do grzejników Sanitary Electrical System Service Metal roof Grid

206 Service 208 MOCOwANIA - PRZYkłADY ZASTOSOwAń MOCOWANIA - przykłady zastosowań w systemach instalacyjnych Idealny wybór z szerokiego asortymentu produktów firmy fischer do zamocowań systemów instalacyjnych, mechanicznych oraz elektrycznych. Mocowania uniwersalne UX Grid Szczegółowe informacje dotyczące kotew chemicznych, kotew stalowych, mocowań uniwersalnych oraz mocowań w pustych przestrzeniach, znajdziecie Państwo w Katalogu głównym systemów mocowań. Kotwy stalowe FAZ II Metal roof Electrical Mocowania zastosowanie Radiator Sanitary System Kotwy chemiczne FIS VS 300 T Mocowania w pustych przetrzeniach KD
