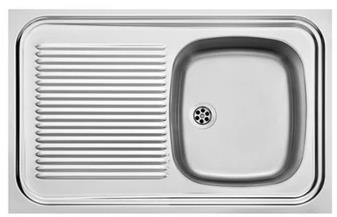

1 1 R0AP ZAŁĄCZNIK NR 6a SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA CZESC I CENTRUM EDUKACYJNO-ROZWOJOWE PAWŁOWICE UNIWERSYTETU PRZYRODNICZEGO WE WROCŁAWIU UWAGA! Przed przystąpieniem do realizacji Wykonawca musi dokonać pomiarów. Przed przystąpieniem do realizacji ostateczny kolor płyty meblowej oraz tapicerki do uzgodnienia z użytkownikiem. Wszystkie płyty w klasie E1. KOLOR : Poz. na NAZWA OPIS arkuszu 1 Szafka zlewozmywakowa Wysokość 850 mm Szerokość 800mm Głębokość 600 mm Pokój socjalny Wykonana z płyty meblowej melaminowanej grubości 18 mm, krawędzie wykończone PCV grubości 2 mm, uchwyty metalowe dwupunktowe. Zamykana drzwiczkami płytowymi. Dwa zawiasy meblowe puszkowe na skrzydło. Uchwyty metalowe dwupunktowe o rozstawie 128 mm. zlewozmywak jednokomorowy z ociekaczem ze stali nierdzewnej, oraz osadzona bateria zlewozmywakowa kulowa jednouchwytowa z głowicą ceramiczną z długą wylewką. 2 Zabudowa chłodziarki Chłodziarka o wymiarach wys 84,5 x szer 49,4 x gł 51,5 zdjęcie poglądowe Wykonany z płyty meblowej melaminowanej grubości 18 mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm, Zamykana drzwiczkami płytowymi. Z góry blat kuchenny grubości 36 mm Bez ściany tylnej tylko wieniec utrzymujący geometrię obudowy, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; szafa stoi na stałych stopkach meblowych h 27mm z regulacją wysokości, uchwyty do drzwi dwupunktowe, metalowe.

2 2 3 Szafki wiszące 221x40x64 Na komplet składa się trzy szafki wiszące o szerokości całkowitej 224 cm (dwie szafki szerokości 80 cm i jedna szerokości około 61 cm). Wykonane z płyty meblowej melaminowanej grubości 18 mm, tył z płyty HDF grubości 3 mm, krawędzie wykończone PCV grubości 2 mm, uchwyty metalowe dwupunktowe o rozstawie 120 mm. Zamykana drzwiczkami płytowymi szafki 80 dwoma, w szafce około 61 - jedną. Wewnątrz półki z możliwością regulacji. 4 Szafa na segregatory 141x40xh270 Wykonana w całości z płyty meblowej melaminowanej o grubości 18 mm, Szafka dzielona na dwie sekcje: Dolną na wysokości około 200 cm. Dzielona, sześcioskrzydłowa, zamykana drzwiczkami płytowymi z zamkiem meblowym patentowym, w środku 4 półki grubości 25 mm z regulacją wysokości, półki co 40 cm,, Oraz górną do wysokości około 70 cm będącą zintegrowaną nadstawką. Wieniec rozdzielający sekcje na stałe. W środku pionowa przegroda na szerokość 100 cm, w przegrodzie węższej 41 cm półka z regulowaną wysokością. ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm, stałe stopki meblowe h 27mm z regulacją wysokości, uchwyty do drzwiczek dwupunktowe w rozstawie 128 mm, metalowe. Integralną częścią szafki jest nadstawka. (załącznik rysunek nr 1) UWAGA mebel kotwiony do ściany! W komplecie do szafy schodki aluminiowe Wysokość do cm maksymalne obciążenie 150 kg Anodowane, z powłoką antypoślizgową. Posiadające antypoślizgowe stópki. Schodki zgodne z wymogami bezpieczeństwa dotyczącymi tego typu artykułów. Rysunek poglądowy schodków: 5 Stół 110x70 blat z płyty laminowanej o grubości 28mm na 4 metalowych nogach ø40 w kolorze satyna lub chrom (do uzgodnienia z zamawiającym) regulowaną wysokością 2cm. Narożniki zaokrąglone. z

3 3 Zdjęcie poglądowe 6 Szafa ubraniowa 90x60x250 Wysokość z nadstawką Wykonana w całości z płyty meblowej, melaminowanej o grubości 18 mm, z drzwiami płytowymi zamkniętymi zamkiem meblowym patentowym, dwuskrzydłowa (trzy zawiasy na skrzydło), na jednym skrzydle od wewnątrz przyklejone lustro 30x100h, w środku 30cm od jednej ze ścian przegroda pionowa z płyty meblowej ), znajduje się jedna półka, wieszak rurowy przez szerokość szafy, powyżej półka, ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; szafa stoi na stałych stopkach meblowych h 27mm z regulacją wysokości, uchwyty do drzwi dwupunktowe o rozstawie 128 mm, metalowe. Nadstawka wykonana w całości z płyty meblowej, melaminowanej o grubości 18 mm, z drzwiami płytowymi zamkniętymi zamkiem meblowym patentowym, dwuskrzydłowa ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; Ze względów bezpieczeństwa szafki łączone ze sobą oraz kotwione do ściany Rysunek pomocniczy rysunek nr 2 7 Szafa gospodarcza 1 Wykonana w całości z płyty meblowej, melaminowanej o grubości 18 mm, z drzwiami płytowymi zamkniętymi zamkiem meblowym patentowym, jednoskrzydłowa (trzy zawiasy na skrzydło), w środku na

4 4 50x60x250 Wysokość z nadstawką szerokość 30 cm do wysokości 50 cm przegroda w której znajdują się trzy półki z regulacją wysokości. Powstała przestrzeń ma umożliwić schowanie wiaderka z wyciskarką do MOP oraz szczotki. ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; szafa stoi na stałych stopkach meblowych h 27mm z regulacją wysokości, uchwyty do drzwi dwupunktowe o rozstawie 128 mm, metalowe. Nadstawka wykonana w całości z płyty meblowej, melaminowanej o grubości 18 mm, z drzwiami płytowymi zamkniętymi zamkiem meblowym patentowym, jednoskrzydłowa,ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; Ze względów bezpieczeństwa szafki łączone ze sobą oraz kotwione do ściany Rysunek pomocniczy rysunek nr 2 8 Szafa gospodarcza 2 54,5x32x250 Wysokość z nadstawką Wykonana w całości z płyty meblowej, melaminowanej o grubości 18 mm, z drzwiami płytowymi zamkniętymi zamkiem meblowym patentowym, jednoskrzydłowa (trzy zawiasy na skrzydło), w środku 5 półek z regulacją wysokości. ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; szafa stoi na stałych stopkach meblowych h 27mm z regulacją wysokości, uchwyty do drzwi dwupunktowe o rozstawie 128 mm, metalowe. Nadstawka wykonana w całości z płyty meblowej, melaminowanej o grubości 18 mm, z drzwiami płytowymi zamkniętymi zamkiem meblowym patentowym, jednoskrzydłowa,ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; Ze względów bezpieczeństwa szafki łączone ze sobą oraz kotwione do ściany Ze względu na zabudowę rur przeprowadzoną w narożniku szafa ma mniejszą głębokość. Od Czoła musi być zlicowana z szafą gospodarczą 1 oraz szafami ubraniowymi. Rysunek pomocniczy rysunek nr 2

5 5 9 Szafa aktowa 1 80x40xh250 Wysokość z nadstawką 10 Biurko 260x80xh76 z nadstawką 260x27/25x40h Recepcja Wykonana w całości z płyty meblowej melaminowanej o grubości 18 mm, dwuskrzydłowa, zamykana zamkiem meblowym patentowym, półki grubości 18 mm z regulacją wysokości, półki co 40 cm, ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm, stałe stopki meblowe h 27mm z regulacją wysokości, uchwyty do drzwiczek dwupunktowe w rozstawie 128 mm metalowe. Nadstawka wykonana w całości z płyty meblowej, melaminowanej o grubości 18 mm wysokość 50 cm, z drzwiami płytowymi zamkniętymi zamkiem meblowym, dwuskrzydłowa, ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; uchwyty do drzwi dwupunktowe w rozstawie 128 mm, metalowe. Wykonane z płyty meblowej, melaminowanej, blat o grubości min. 25mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm; 2 przelotki fi 60 mm na przewody umieszczone w odpowiednich miejscach po uzgodnieniu z zamawiającym (dla dwóch użytkowników), Lewy narożnik biurka zaokrąglony promieniem R 50 mm. Wykonanie podstawy biurka: blat osadzony na stelażu metalowym malowanym proszkowo RAL 9006 kolor aluminium, na 8 nogach z regulacją wysokości 2 cm, nogi połączone na sztywno do stelaża tak aby wyeliminować chybotanie oraz zwiększyć wytrzymałość na eksploatację; Zamawiający dopuszcza nogi o profilu okrągłym i kwadratowym np. 40x40mm zwraca jednak uwagę na jak najbliższe ich umiejscowienie do narożników tak aby zapewnić wygodną pracę dwóch osób. Środkowe 2 nogi ustawione jak najbliżej siebie max. 540 mm, ale tak aby wszedł pomiędzy nie kontener mobilny na klucze (poz. 15) Tył biurka i nadstawki (od strony klientów) jest wykonany z jednego kawała płyty i ma tworzyć jednolitą płaszczyznę. (poz. 10) Wysuwana półka pod klawiaturę z płyty meblowej 2 szt. Pod biurkiem kosze na przewody na całej długości biurka.

6 6 przykładowe rozwiązanie kosza na przewody. Wykonanie nadstawki. Wykonana z płyty meblowej melaminowanej o grubości 18 mm, Ścianka (260x18x116h z blatem) stanowi ścianę tylną nadstawki, od podłogi do podblacia nadstawki z jednego kawałka płyty Przykryta blatem grubości 25 mm. W środku są wydzielone 3 przestrzenie z 1 półką w każdej rysunek Załącznik rysunek nr 3 Kontener mobilny 44x50x65 2 szt.

7 7 Wykonany z płyty meblowej melaminowanej grubości 18 mm, z 3 szufladami, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm, zamykany centralnym zamkiem; szuflady wykonane z płyty meblowej na prowadnicach kulowych, wysuw 3/4; mobilny - na kółkach skrętnych, uchwyty do szuflad dwupunktowe w rozstawie 128 mm, metalowe, w kolorze aluminium. 11 Szafa aktowa 2 50x50xh180 Wykonana w całości z płyty meblowej melaminowanej o grubości 18 mm, jednoskrzydłowa, zamykana zamkiem meblowym patentowym, półki grubości 18 mm z regulacją wysokości, półki co 40 cm, ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm, stałe stopki meblowe h 27mm z regulacją wysokości, uchwyty do drzwiczek dwupunktowe w rozstawie 128 mm metalowe. 12 Komoda z zabudową sejfu 13 Ścianka-przegroda 210x27xh116 Głębokość wymuszona sejfem żeby zlicować Wykonana w całości z płyty meblowej melaminowanej o grubości 18 mm, jednoskrzydłowa, ściana tylna z płyty HDF w kolorze płyty o grubości min. 3mm, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm,, uchwyty do drzwiczek dwupunktowe w rozstawie 128 mm metalowe. Sejf posiada wymiary:wys600x szer 510x głęb 435 Wykonana w całości z płyty meblowej melaminowanej o grubości 18 mm, stojąca na śrubach z regulacją wysokości h 5mm, zlicowana wysokością z nadstawkami biurka (poz. 10), na szerokość 70 cm od ściany zamocowane uchylne drzwi - z góry mocowany do blatu jest uchylny blat L700mm. Blat górny (na całej długości ) ma grubość 25 mm Od wewnętrznej strony są dwie przestrzenie z 2 półkami w każde. Zawiasy puszkowe do drzwiczek, a do uchylnego blatu listwowe, gwarantujące bezawaryjną pracę. Drzwiczki posiadają zasuwkę od wewnątrz.

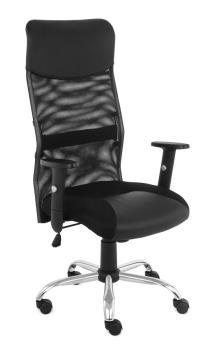

8 8 14 Krzesło obrotowe Podstawa pięcioramienna, metalowa, chromowana, wyposażona w samohamowne kółka jezdne na powierzchnię twardą. Oparcie tapicerowane siatką, w górnej części ekoskórą. Siedzisko tapicerowane jest tkaniną membranową oraz ekoskórą Podłokietniki o regulowanej wysokości, pozwalają na ergonomiczne ułożenie przedramienia. Fotel wyposażony w mechanizm umożliwiający po zwolnieniu blokady bujanie się w fotelu i po ponownym zablokowaniu, używać go w standardowej pozycji do pracy. Siła oporu stawiana przez fotel podczas wychylania jest regulowana co pozwala dostosować ją do wagi Użytkownika. Płynnie regulowana wysokość siedziska. - wysokość siedziska : cm - wysokość oparcia : 72 cm - wymiar siedziska : 49 x 52 cm (głębokość)

9 9 rysunek poglądowy 15 Kontener mobilny na klucze Kontener mobilny 515x600x650h Wykonany z płyty meblowej melaminowanej grubości 18 mm, z 4 szufladami, wszystkie widoczne krawędzie oklejone doklejką PCV o grubości min. 2mm, zamykany centralnym zamkiem; szuflady wykonane z płyty meblowej na prowadnicach kulowych z pełnym wysuwem; mobilny - na kółkach skrętnych, uchwyty do szuflad dwupunktowe w rozstawie 128 mm, metalowe, w kolorze aluminium. Wewnątrz każdej szuflady gumowa wykładzina wygłuszająca na którą osadzone są przegródki na klucze wykonane ze sklejki gr. 6 mm w każdej szufladzie przegrody na 20 kluczy rysunek poglądowy przegrody
