1 Lenovo G480/G485/ G580/G585/G780 Podręcznik użytkownika V3.0 Przed rozpoczęciem korzystania z komputera przeczytaj informacje dotyczące bezpieczeństwa oraz ważne wskazówki zawarte w instrukcjach dołączonych do zestawu.

2 Uwaga Przed rozpoczęciem korzystania z urządzenia należy przeczytać Podręcznik Lenovo z informacjami ogólnymi i dotyczącymi bezpieczeństwa. Niektóre instrukcje w tym podręczniku mogą zakładać, że używany jest system operacyjny Windows 8. Jeśli używany jest inny system operacyjny Windows, niektóre operacje mogą się minimalnie różnić. Jeśli używane są inne systemy operacyjne, niektóre operacje mogą nie mieć zastosowania. Funkcje opisane w tym podręczniku są wspólne dla większości modeli. Niektóre funkcje mogą być niedostępne w danym komputerze i/lub dany komputer może obejmować funkcje, które nie zostały opisane w tym podręczniku użytkownika. O ile nie określono inaczej, ilustracje użyte w tej instrukcji dotyczą modelu Lenovo G580. Rzeczywisty wygląd produktu może odbiegać od przedstawionego na ilustracjach w instrukcji. Zapoznaj się z rzeczywistym produktem. Aby uzyskać więcej informacji na temat aplikacji Lenovo przejdź do: Trzecia edycja (Czerwiec 2012) Copyright Lenovo 2012.

3 Spis treści Rozdział 1. Poznaj swój komputer... 1 Widok z góry...1 Widok z lewej strony...5 Widok z prawej strony...7 Widok z przodu...9 Widok od spodu...10 Rozdział 2. Ogólne informacje o obsłudze komputera...16 Pierwsza konfiguracja systemu operacyjnego...16 Interfejsy systemu operacyjnego...16 Grupa Charms...17 Przełączanie komputera w tryb uśpienia lub wyłączanie go...19 Używanie touchpada...21 Kombinacje stosowane z klawiszami funkcyjnymi...22 Korzystanie z urządzeń zewnętrznych...24 Przyciski i klawisze specjalne...26 Wskaźniki stanu...27 Zabezpieczenie komputera...29 Funkcja NVIDIA Optimus (w wybranych modelach)...30 Rozdział 3. Łączenie z Internetem...31 Połączenie przewodowe...31 Połączenie bezprzewodowe...32 Rozdział 4. Lenovo OneKey Recovery System...34 Rozdział 5. Rozwiązywanie problemów Często zadawane pytania...35 Rozwiązywanie problemów...37 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU)...41 Wymiana baterii...41 Wymiana dysku twardego...43 Wymiana pamięci...50 Wymiana karty połączenia bezprzewodowego LAN...54 Wyjmowanie napędu optycznego...56 Znaki towarowe i

4

5 Rozdział 1. Poznaj swój komputer Widok z góry G480/G485 2 a 1 2 b

6 Rozdział 1. Poznaj swój komputer G580/G585 2 a 1 2 b

7 Rozdział 1. Poznaj swój komputer G780 2 a 2 1 b Uwaga: Elementy oznaczone na rysunku linią przerywaną są niewidoczne. NIE otwieraj wyświetlacza pod kątem większym niż 130 stopni. Przed zamknięciem wyświetlacza sprawdź, czy na klawiaturze NIE został długopis lub inny przedmiot. W przeciwnym wypadku możesz uszkodzić wyświetlacz. 3

8 Rozdział 1. Poznaj swój komputer a b Wbudowana kamera Anteny modułu połączeń bezprzewodowych (w wybranych modelach) Kamera służy do komunikacji wideo. Wbudowane anteny zapewniają optymalny odbiór bezprzewodowego sygnału radiowego. Uwaga: Wybrane modele mogą posiadać tylko jedną antenę modułu połączeń bezprzewodowych znajdującą się w pozycji 2b na ilustracji. Patrz dane techniczne konkretnego modelu. c d e Wyświetlacz komputera Przycisk zasilania Przycisk Novo Wyświetlacz LCD z podświetleniem LED zapewnia idealny obraz. Naciśnij ten przycisk, aby włączyć komputer. Naciśnij ten przycisk przy wyłączonym komputerze, aby uruchomić system Lenovo Recovery lub narzędzie konfiguracji systemu BIOS, lub wywołać menu uruchamiania. Uwaga: Szczegółowe informacje zobacz Lenovo OneKey Recovery System na stronie 34. f g h Wskaźniki stanu Wbudowany mikrofon Touchpad Szczegółowe informacje zobacz Wskaźniki stanu na stronie 27. Wbudowany mikrofon (z redukcją szumów) może być używany podczas wideokonferencji, podkładania głosu lub do zwykłych nagrań dźwiękowych. Touchpad działa jak zwykła mysz. Uwaga: Szczegółowe informacje zobacz Używanie touchpada na stronie 21. 4

9 Rozdział 1. Poznaj swój komputer Widok z lewej strony G480/G485/G580/G G a b Gniazdo Kensington Służy do podłączania blokady zabezpieczającej (brak w zestawie). Uwaga: Szczegółowe informacje zobacz Podłączanie blokady zabezpieczającej (brak w zestawie) na stronie 29. Wylot układu chłodzenia Rozprasza ciepło wewnętrzne. Uwaga: Upewnij się, że żaden z wylotów układu chłodzenia nie jest zablokowany, ponieważ może to spowodować przegrzewanie się komputera. c Gniazdo VGA Służy do podłączenia zewnętrznego monitora. 5

10 Rozdział 1. Poznaj swój komputer d Gniazdo RJ-45 Gniazdo służy do podłączenia do sieci Ethernet. Uwaga: Szczegółowe informacje zobacz Połączenie przewodowe na stronie 31. e f Port HDMI (w wybranych modelach) Służy do podłączania urządzeń wyposażonych w wejście HDMI, jak np. telewizor lub monitor. Uwaga: Wybrane modele G480/G485/G580/G585 mogą nie posiadać portu HDMI. Patrz dane techniczne konkretnego modelu. Port USB (w wybranych modelach) Służy do podłączenia urządzeń USB. Uwaga: Porty w kolorze niebieskim są portami USB 3.0. Porty w kolorze czarnym są portami USB 2.0. Szczegółowe informacje zobacz Podłączanie urządzeń przez port uniwersalnej magistrali szeregowej (USB) na stronie 25. 6

11 Rozdział 1. Poznaj swój komputer Widok z prawej strony G480/G485/G580/G G a b c Gniazdo słuchawek Gniazdo mikrofonu Napęd optyczny (w wybranych modelach) Służy do podłączenia słuchawek zewnętrznych. Służy do podłączenia mikrofonu zewnętrznego. Umożliwia odczyt/zapis dysków optycznych. 7

12 Rozdział 1. Poznaj swój komputer d Port USB (w wybranych modelach) Służy do podłączenia urządzeń USB. Uwaga: Porty w kolorze niebieskim są portami USB 3.0. Porty w kolorze czarnym są portami USB 2.0. Wybrane modele G780 mogą nie posiadać żadnych portów USB 2.0 po prawej stronie. Patrz dane techniczne konkretnego modelu. Szczegółowe informacje zobacz Podłączanie urządzeń przez port uniwersalnej magistrali szeregowej (USB) na stronie 25. e f Gniazdo zasilacza sieciowego Gniazdo audio Combo Służy do podłączania zasilacza sieciowego. 8

13 Rozdział 1. Poznaj swój komputer Widok z przodu G480/G485/G580/G G a b Gniazdo kart pamięci Służy do wkładania kart pamięci (brak w zestawie). Uwaga: Niektóre modele mogą nie być wyposażone w kartę-zaślepkę. Patrz dane techniczne konkretnego modelu. Szczegółowe informacje zobacz Używanie kart pamięci (brak w zestawie) na stronie 24. Wskaźniki stanu Szczegółowe informacje zobacz Wskaźniki stanu na stronie 27. 9

14 Rozdział 1. Poznaj swój komputer Widok od spodu G480/G

15 Rozdział 1. Poznaj swój komputer

16 Rozdział 1. Poznaj swój komputer G580/G

17 Rozdział 1. Poznaj swój komputer

18 Rozdział 1. Poznaj swój komputer G

19 Rozdział 1. Poznaj swój komputer a b Zatrzask baterii - ręczny Bateria Zatrzask ten jest używany w celu zabezpieczenia baterii. c d e Zatrzask baterii - sprężynowy Komora dysku twardego/ pamięci/ procesora/karty PCI Mini Express Card Głośniki (w wybranych modelach) Sprężynowy zatrzask zapewnia prawidłowe zamocowanie baterii. Głośniki stereo zapewniają doskonały dźwięk. Uwaga: W celu uzyskania informacji o efektach audio i lokalizacji głośników patrz dane techniczne danego modelu. 15

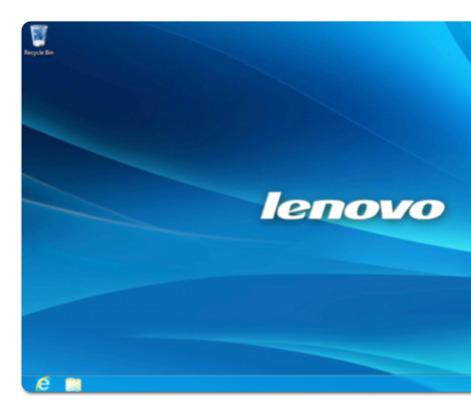

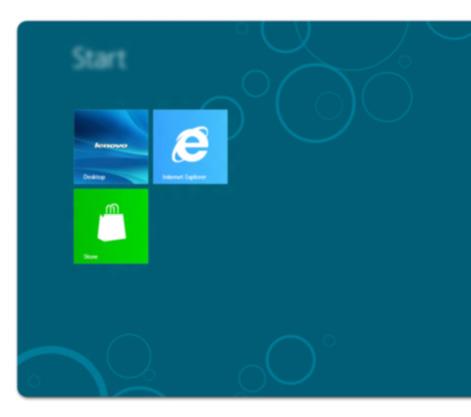

20 Rozdział 2. Ogólne informacje o obsłudze komputera Pierwsza konfiguracja systemu operacyjnego Przy pierwszym użyciu komputera może być konieczne skonfigurowanie systemu operacyjnego. Proces konfiguracji może obejmować poniższe procedury: Akceptacja warunków Umowy Licencyjnej Użytkownika Oprogramowania (EULA) Konfiguracja połączenia internetowego Utworzenie konta użytkownika Interfejsy systemu operacyjnego Windows 8 oferuje dwa główne interfejsy użytkownika: ekran Start i pulpit Windows. Aby przełączyć z ekranu Start na pulpit Windows, należy wykonać jedną z poniżej wymienionych czynności: Wybrać tile (dachówka) pulpit Windows w ekranie Start. Nacisnąć jednocześnie klawisz Windows i klawisz D. A by przełączyć z pulpitu na ekran Start, należy wykonać jedną z poniższych czynności: Wybrać Start w grupie Charms. Przesunąć kursor w dolną lewą krawędź i wybrać miniaturę Start, kiedy zostanie wyświetlona. Ekran Start Pulpit 16

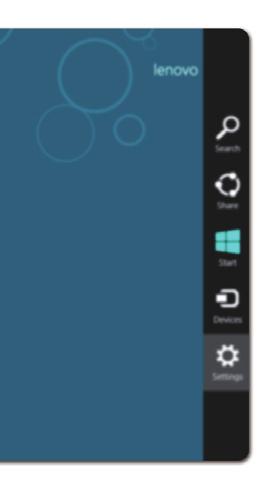

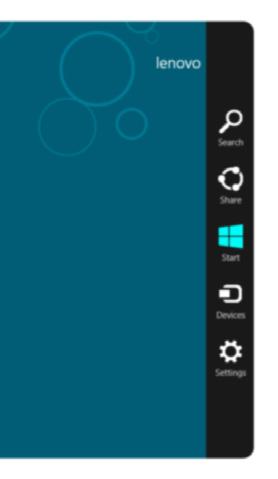

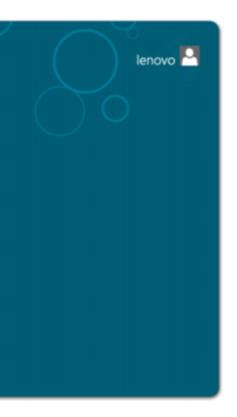

21 Rozdział 2. Ogólne informacje o obsłudze komputera Grupa Charms Pięć pozycji Charms umożliwiających szybszy sposób wykonywania wielu podstawowych zadań jest zawsze dostępne niezależnie od aktualnie pracującej aplikacji. Aby wyświetlić grupę Charms, wykonaj jedną z poniższych czynności: Przesunąć kursor do górnej prawej lub dolnej prawej krawędzi do momentu wyświetlenia paska Charms. Nacisnąć jednocześnie klawisz Windows i klawisz C. Narzędzie charm Wyszukiwanie Narzędzie charm wyszukiwanie stanowi nowy znakomity sposób wyszukania dowolnych pozycji włącznie z aplikacjami, ustawieniami i plikami. 17

22 Rozdział 2. Ogólne informacje o obsłudze komputera Narzędzie charm Share Narzędzie charm Share pozwala na przesyłanie linków, zdjęć i wielu innych elementów do przyjaciół i serwisów społecznościowych bez opuszczania aktualnie używanej aplikacji. Narzędzie charm Start Narzędzie charm Start oferuje szybkie przejście do ekranu Start. Narzędzie charm Urządzenia Pozycja charm Urządzenia pozwala na łączenie się z dowolnymi urządzeniami zewnętrznymi takimi jak aparaty cyfrowe, odbiorniki telewizyjne lub drukarki oraz na wysyłanie do nich plików. Narzędzie charm Ustawienia Pozycja charm Ustawienia pozwala na wykonywanie takich podstawowych zadań jak ustawienia głośności lub wyłączenie komputera. Podczas używania ekranu pulpitu możliwe jest przejście do panelu sterowania za pomocą pozycji charm Ustawienia. 18

23 Rozdział 2. Ogólne informacje o obsłudze komputera Przełączanie komputera w tryb uśpienia lub wyłączanie go Po zakończeniu pracy z komputerem możesz przełączyć go w stan uśpienia lub wyłączyć go. Przełączanie komputera w stan uśpienia Jeżeli odchodzisz od komputera na krótki czas, przełącz go w stan uśpienia. Gdy komputer znajduje się w tym trybie, można szybko przywrócić go do normalnej pracy, pomijając proces rozruchu. Aby przełączyć komputer w stan uśpienia, wykonaj jedną z poniższych czynności: Zamknij wyświetlacz. Naciśnij przycisk zasilania. Naciśnij klawisze Fn+F1. Otwórz grupę Charms, wybierz pozycję Ustawienia Wyłącz Stan uśpienia. Uwaga: Przed przeniesieniem komputera poczekaj, aż wskaźnik zasilania zacznie migać (informując, że komputer jest w stanie uśpienia). Przenoszenie komputera podczas pracy dysku twardego może doprowadzić do jego uszkodzenia, powodując utratę danych. Aby przywrócić komputer do pracy, wykonaj jedną z poniższych czynności: Naciśnij przycisk zasilania. Naciśnij dowolny klawisz klawiatury. 19

24 Rozdział 2. Ogólne informacje o obsłudze komputera Wyłączanie komputera Jeśli komputer nie będzie używany przez długi czas, należy go wyłączyć. Aby wyłączyć komputer: 1 Otwórz grupę Charms, a następnie pozycję Ustawienia. 1 2 Wybierz Wyłącz komputer. 2 20

25 Rozdział 2. Ogólne informacje o obsłudze komputera Używanie touchpada a b c Touchpad Lewy przycisk Prawy przycisk Aby przesunąć kursor na ekranie, przesuń palcem po polu w kierunku, w którym ma się przesunąć kursor. Funkcja ta odpowiada funkcji lewego/prawego przycisku standardowej myszy. Funkcja ta odpowiada funkcji prawego przycisku standardowej myszy. Uwaga: Funkcję touchpada można włączać/wyłączać, naciskając klawisze Fn+F6. 21

26 Rozdział 2. Ogólne informacje o obsłudze komputera Kombinacje stosowane z klawiszami funkcyjnymi Klawisze funkcyjne umożliwiają szybką zmianę działających funkcji. Aby użyć tej funkcji, naciśnij i przytrzymaj klawisz Fn a, a następnie naciśnij jeden z klawiszy funkcyjnych b. G480/G G580/G585/G

27 Rozdział 2. Ogólne informacje o obsłudze komputera Poniżej zostały opisane funkcje poszczególnych klawiszy. Fn + F1: Fn + F2: Fn + F3: Fn + F5: Fn + F6: Fn + F9: Fn + F10: Fn + F11: Fn + F12: Fn + Insert (G580/G585/ G780): Fn + PgUp (G480/G485): Fn + PrtSc: Fn + Home: Fn + End: Przejście do stanu uśpienia. Włączanie/wyłączanie podświetlenia ekranu LCD. Otwieranie interfejsu przełączania wyświetlacza w celu wybrania tego notebooka lub wyświetlacza zewnętrznego. Włączenie/wyłączenie trybu samolotowego. Włączanie/wyłączanie touchpada. Rozpoczynanie/przerywanie odtwarzania w programie Windows Media Player. Zatrzymywanie odtwarzania w programie Windows Media Player. Przejście do poprzedniego utworu. Przejście do następnego utworu. Włączanie/wyłączanie funkcji scroll lock. Aktywacja żądania systemowego. Aktywacja funkcji pauzy. Zakończenie wykonywania programu w trybie DOS. Fn + PgDn (G480/G485): Aktywacja funkcji wstawiania. Fn + / : Zwiększanie/zmniejszanie jasności wyświetlacza. Fn + / : Zwiększanie/zmniejszanie głośności. 23

28 Rozdział 2. Ogólne informacje o obsłudze komputera Korzystanie z urządzeń zewnętrznych Komputer oferuje wiele wbudowanych funkcji i możliwości połączenia. Używanie kart pamięci (brak w zestawie) Komputer obsługuje następujące typy kart pamięci: Karta Secure Digital (SD) MultiMediaCard (MMC) Uwaga: Do gniazda wkładać TYLKO jedną kartę. Czytnik kart nie obsługuje urządzeń SDIO (np. SDIO Bluetooth itp.). Wkładanie karty pamięci 1 Popchnij kartę-zaślepkę, aż usłyszysz kliknięcie. Delikatnie wyjmij kartęzaślepkę z gniazda kart pamięci. Uwaga: Karta-zaślepka zapobiega przedostaniu się kurzu i małych elementów do wnętrza komputera, gdy gniazdo kart pamięci nie jest używane. Zachowaj kartę-zaślepkę do użytku w przyszłości. 2 Wsuń kartę pamięci, aż zatrzaśnie się na swoim miejscu. Uwaga: Niektóre modele mogą nie być wyposażone w kartę-zaślepkę. Kartę pamięci należy umieścić bezpośrednio w gnieździe. Wyjmowanie karty pamięci 1 Popchnij kartę pamięci, aż usłyszysz kliknięcie. 2 Delikatnie wyjmij kartę pamięci z gniazda kart pamięci. Uwaga: Przed wyjęciem karty pamięci wyłącz ją za pomocą funkcji Bezpieczne usuwanie sprzętu i wysuwanie nośników, aby uniknąć uszkodzenia danych. 24

29 Rozdział 2. Ogólne informacje o obsłudze komputera Podłączanie urządzeń przez port uniwersalnej magistrali szeregowej (USB) Komputer wyposażony jest w trzy lub cztery gniazda USB kompatybilne z urządzeniami USB. Uwaga: Podczas używania urządzenia USB o wysokim poborze mocy, jak np. USB ODD, należy stosować zasilacz sieciowy. W przeciwnym razie urządzenie może nie zostać rozpoznane lub może nastąpić wyłączenie systemu. Podłączanie urządzeń Bluetooth (w wybranych modelach) Jeżeli komputer posiada wbudowany adapter Bluetooth, można podłączyć do niego urządzenia Bluetooth, takie jak notebooki, urządzenia PDA i telefony komórkowe w celu bezprzewodowego przesyłania danych. Można wówczas przesyłać dane między urządzeniami bez użycia kabli na odległość do 10 metrów. Uwaga: Rzeczywisty zasięg maksymalny może się różnić w zależności od zakłóceń i przeszkód podczas transmisji. Aby uzyskać najwyższą możliwą szybkość połączenia, należy umieścić urządzenie jak najbliżej komputera. Włączanie komunikacji Bluetooth na komputerze Aby uruchomić funkcję Bluetooth, wykonaj jedną z poniższych czynności: Wciśnij Fn+F5, aby wyłączyć tryb samolotowy. Otwórz grupę Charms i wybierz pozycję Ustawienia, aby otworzćy ekran konfiguracji sieci, następnie umieść przełącznik trybu samolotowego w pozycji wyłączony. Uwaga: Jeśli funkcja Bluetooth nie jest używana, należy ją wyłączyć w celu oszczędzania energii baterii. Urządzenia Bluetooth należy sparować z komputerem przed przesyłaniem pomiędzy nimi danych. Aby uzyskać szczegółowe informacje na temat parowania urządzenia Bluetooth z komputerem, zapoznaj się z dołączoną do niego instrukcją obsługi. 25

30 Rozdział 2. Ogólne informacje o obsłudze komputera Przyciski i klawisze specjalne Przycisk Novo a Naciśnij ten przycisk przy wyłączonym komputerze, aby uruchomić system Lenovo Recovery lub narzędzie konfiguracji systemu BIOS, lub wywołać menu uruchamiania. 26

31 Rozdział 2. Ogólne informacje o obsłudze komputera Wskaźniki stanu Wskaźniki te informują o stanie komputera. G480/G485/G580/G G

32 Rozdział 2. Ogólne informacje o obsłudze komputera a b c d e f Wskaźnik Caps lock Wskaźnik Num lock Wskaźnik stanu zasilania Wskaźnik stanu baterii Wskaźnik komunikacji bezprzewodowej Wskaźnik dysku twardego 28

33 Rozdział 2. Ogólne informacje o obsłudze komputera Zabezpieczenie komputera W tej sekcji zostały przedstawione informacje na temat sposobów zabezpieczenia komputera przed kradzieżą i nieupoważnionym użyciem. Podłączanie blokady zabezpieczającej (brak w zestawie) Do komputera można podłączyć blokadę zabezpieczającą, która uniemożliwia jego zabranie bez pozwolenia. Szczegółowe informacje na temat instalowania blokady zabezpieczającej można znaleźć w instrukcjach dostarczonych z zakupioną blokadą. Lokalizacja gniazda Kensingtona - patrz Widok z lewej strony na stronie 5. Uwaga: Przed zakupieniem dowolnego produktu związanego z bezpieczeństwem sprawdź, czy jest on kompatybilny z tym rodzajem otworu na klucz zabezpieczający. Użytkownik ponosi odpowiedzialność za ocenę, wybór i stosowanie blokad i urządzeń zabezpieczających. Firma Lenovo nie komentuje, nie ocenia, ani nie wystawia gwarancji na funkcjonowanie, jakość i skuteczność urządzeń i funkcji zabezpieczających. Używanie haseł Używanie haseł pomaga zapobiegać używaniu komputera przez osoby nieupoważnione. Po zdefiniowaniu i włączeniu hasła, po każdym włączeniu komputera wyświetlane jest okno. W oknie tym należy podać hasło. Jeśli nie zostanie podane prawidłowe hasło, komputer nie będzie mógł być używany. Szczegółowe informacje dotyczące definiowania hasła można znaleźć w sekcji pomocy po prawej stronie ekranu narzędzia konfiguracji systemu BIOS. 29

34 Rozdział 2. Ogólne informacje o obsłudze komputera Funkcja NVIDIA Optimus (w wybranych modelach) Optimus to mechanizm przełączania procesora GPU, który automatycznie przełącza aktywny procesor GPU w celu wykonania zadań związanych z renderowaniem obrazu. Jeśli nie jest uruchomiona żadna aplikacja wymagająca intensywnego przetwarzania grafiki, w celu oszczędzania energii baterii jako aktywny procesor GPU zostanie wybrany zintegrowany procesor GPU; po rozpoczęciu odtwarzania filmu w wysokiej jakości lub uruchomieniu gry 3D, zadanie związane z renderowaniem grafiki jest automatycznie przełączane przez funkcję Optimus na niezależny procesor GPU w celu uzyskania wysokiej wydajności grafiki. Gdy funkcja Optimus jest włączona, przełączanie pomiędzy zintegrowanym a niezależnym procesorem GPU jest wykonywane automatycznie, bez ingerencji użytkownika. 30

35 Rozdział 3. Łączenie z Internetem Jako sieć globalna, Internet łączy ze sobą komputery na całym świecie, zapewniają takie usługi jak poczta , wyszukiwanie informacji, handel elektroniczny, przeglądanie sieci Web oraz rozrywka. Komputer można połączyć z siecią Internet na następujące sposoby: Połączenie kablowe: zastosuj kabel do utworzenia połączenia. Technologia sieci bezprzewodowej: uzyskaj połączenie bez kabla. Połączenie przewodowe Połączenie przewodowe jest niezawodnym i bezpiecznym sposobem na podłączenie komputera do Internetu. Kablowe DSL Kablowa usługa internetowa wykorzystuje modem kablowy podłączony do domowej telewizji kablowej. DSL to rodzina powiązanych technologii, zapewniających dostęp do szybkiej sieci w domu oraz małych firmach za pośrednictwem standardowych łączy telefonicznych. Połączenie urządzeń: Kabel DSL Kabel TV Linia telefoniczna Modem kablowy * Rozdzielacz * * Modem DSL * Rozdzielacz * * * * * Brak w zestawie. Uwaga: Powyższe schematy mają charakter informacyjny. Rzeczywisty sposób połączenia może być inny. Konfiguracja oprogramowania Informacje dotyczące konfiguracji komputera można uzyskać od dostawcy usług internetowych (ISP). 31

36 Rozdział 3. Łączenie z Internetem Połączenie bezprzewodowe Połączenie bezprzewodowe zapewnia mobilny dostęp do Internetu, umożliwiając korzystanie z zasobów sieci w dowolnym miejscu objętym zasięgiem sygnału bezprzewodowego. W zależności od skali sygnału, można nawiązać połączenie bezprzewodowe z Internetem, korzystając z następujących standardów. Wi-Fi WiMAX Sieć Wi-Fi obejmuje mały obszar fizyczny, jak na przykład dom, biuro lub małą grupę budynków. Punkt dostępu jest wymagany do nawiązania połączenia. Sieci WiMAX łączą wiele systemów sieci bezprzewodowych, obejmując obszar miejski, zapewniając szybki dostęp szerokopasmowy bez konieczności użycia przewodów. Uwaga: Komputer może nie obsługiwać wszystkich metod połączenia bezprzewodowego. 32

37 Rozdział 3. Łączenie z Internetem Używanie sieci Wi-Fi/WiMAX (w wybranych modelach) Uruchamianie połączenia bezprzewodowego Aby uruchomić funkcję połączenia bezprzewodowego, wykonaj jedną z poniższych czynności: Wciśnij Fn+F5, aby wyłączyć tryb samolotowy. Otwórz grupę Charms i wybierz pozycję Ustawienia, aby otworzćy ekran konfiguracji sieci, następnie umieść przełącznik trybu samolotowego w pozycji wyłączony. Połączenie urządzeń Sieć Wi-Fi/WiMAX * Brak w zestawie Punkt dostępu * Łączenie z siecią bezprzewodową Po uruchomieniu funkcji połączeń sieci bezprzewodowych komputer przeprowadzi automatyczne wyszukiwanie sieci bezprzewodowych i wyświetli listę dostępnych połączeń. Aby połączyć z siecią bezprzewodową, kliknij na jedną z pozycji w liście, a następnie kliknij połącz. Uwaga:W przypadku niektórych sieci konieczne jest wprowadzenie klucza zabezpieczającego lub hasła w celu uzyskania połączenia. Aby uzyskać połączenie z taką siecią, zapytaj administratora sieci lub dostawcę Internetu (ISP) o klucz zabezpieczający lub hasło. 33

38 Rozdział 4. Lenovo OneKey Recovery System 34 Lenovo OneKey Recovery System stanowi oprogramowanie służące do wykonywania kopii zapasowych i przywracania danych komputera. Znajduje ono zastosowanie w przypadku przywracania partycji systemowej do poprzedniego stanu po awarii systemu. Możliwe jest również tworzenie kopii zapasowych użytkownika w celu umożliwienia łatwego przywrócenia. Uwaga: Aby zapewnić możliwość korzystania z OneKey Recovery System, dysk twardy zawiera domyślnie ukrytą partycję, służącą do przechowywania pliku obrazu systemu i plików OneKey Recovery System. Partycja ta jest ukryta ze względów bezpieczeństwa i jest to przyczyną wskazywania mniejszej ilości wolnego miejsca na dysku niż zamieszczona w opisach. Wykonywanie kopii zapasowej partycji systemowej Możliwe jest tworzenie kopii zapasowej partycji systemowej jako plik obrazu partycji. Aby wykonać kopię zapasowej partycji systemowej: 1 Naciśnij przycisk Novo, aby uruchomić Lenovo OneKey Recovery System. 2 Kliknij opcję Kopia zapasowa systemu. 3 Wybierz miejsce zapisu kopii zapasowej i kliknij dalej, aby uruchomić tworzenie kopii. Uwaga: Możliwe jest wybranie zapisu na lokalnym dysku twardym lub urządzeniu pamięci masowej. Proces może potrwać parę minut. Utworzenie kopii zapasowej możliwe jest tylko wtedy, gdy system Windows uruchamia się bez usterek. Przywracanie Możliwe jest przywrócenie partycji systemowej do stanu oryginalnego lub do uprzednio zapisanego. Aby przywrócić partycję systemową z kopii zapasowej: 1 Naciśnij przycisk Novo, aby uruchomić Lenovo OneKey Recovery Systemy. 2 Kliknij opcję Przywracanie systemu. Komputer zostanie zrestartowany w środowisku odzyskiwania systemu. 3 Stosuj się do poleceń wyświetlanych na ekranie, aby wykonać przywrócenie partycji systemowej do stanu oryginalnego lub do uprzednio zapisanego. Uwaga: Proces przywracania jest nieodwracalny. Przed uruchomieniem procesu odzyskiwania upewnij się, że wykonane zostały kopie zapasowe wszystkich danych, które chcesz zapisać na partycji systemowej. Proces odzyskiwania może potrwać parę minut. Upewnij się, że komputer jest podłączony do zasilania w trakcie procesu odzyskiwania. Do powyższych instrukcji stosować się należy wyłącznie wtedy, gdy system Windows uruchamia się bez usterek. Jeśli uruchomienie systemu Windows nie jest możliwe, zastosuj się do poniższych instrukcji w celu uruchomienia Lenovo OneKey Recovery System: 1 Wyłącz komputer. 2 Naciśnij przycisk Novo. W menu przycisku Novo wybierz pozycję Lenovo OneKey Recovery System i wciśnij Enter.

39 Rozdział 5. Rozwiązywanie problemów Często zadawane pytania Niniejsza sekcja zawiera listę często zadawanych pytań z podziałem na kategorie. Wyszukiwanie informacji Jakich zasad bezpieczeństwa należy przestrzegać podczas używania komputera? Podręcznik z informacjami ogólnymi i na temat bezpieczeństwa Lenovo dostarczony z komputerem zawiera instrukcje bezpieczeństwa, do których należy się stosować podczas używania komputera. Przeczytaj wszystkie wskazówki bezpieczeństwa i stosuj się do nich podczas używania komputera. Gdzie mogę znaleźć szczegółowe dane sprzętowe mojego komputera? Dane sprzętowe komputera opisane są w ulotkach dostarczonych z komputerem. Gdzie znajdę informacje na temat gwarancji? Rodzaj gwarancji dla danego komputera oraz jej czas trwania zostały opisane w ulotce dotyczącej ograniczonej gwarancji Lenovo, dostarczonej z komputerem. Sterowniki i wstępnie zainstalowane oprogramowanie Gdzie znajdują się dyski instalacyjne dla wstępnie zainstalowanego oprogramowania Lenovo? Przesyłka nie zawiera dysków instalacyjnych dla wstępnie zainstalowanego oprogramowania Lenovo. W razie potrzeby ponownego zainstalowania jakiegokolwiek wstępnie zainstalowanego programu, program instalacyjny znajduje się na partycji D dysku twardego. Jeśli odnalezienie programu instalacyjnego nie jest możliwe, są one dostępne do ściągnięcia na stronie obsługi klienta Lenovo. Gdzie mogę znaleźć sterowniki dla urządzeń mojego komputera? Jeśli komputer jest dostarczany z zainstalowanym systemem Windows, Lenovo dostarcza wszystkie sterowniki dla urządzeń na partycji D dysku twardego. Aktualne wersje sterowników urządzeń dostępne są na stronie obsługi klienta Lenovo. Lenovo OneKey Recovery System Gdzie znajdują się dyski do odtwarzania systemu? Do komputera nie są dołączane dyski do odtwarzania systemu. Zastosuj Lenovo OneKey Recovery System, aby odtworzyć oryginalny fabryczny stan systemu. 35

40 Rozdział 5. Rozwiązywanie problemów Co mogę zrobić, gdy proces tworzenia kopii zapasowej się nie powiedzie? Jeżeli funkcja tworzenia kopii zapasowej uruchamia się, ale występuje problem w trakcie procesu, spróbuj wykonać następujące czynności: 1 Zamknij wszystkie otwarte programy i ponownie uruchom proces tworzenia kopii zapasowej. 2 Sprawdź, czy urządzenie, na którym przeprowadzasz zapis, nie jest uszkodzone. W razie uszkodzenia wymień urządzenie. W innym przypadku wybierz inną ścieżkę zapisu i spróbuj ponownie. Kiedy wymagane jest przywrócenie systemu do stanu fabrycznego? Zastosuj opcję, kiedy uruchomienie systemu operacyjnego nie jest możliwe. Jeśli na komputerze znajdują się ważne dane, które chcesz zapisać, przed uruchomieniem procesu przywracania wykonaj ich kopię zapasową. Narędzie konfiguracji systemu BIOS Co to jest narzędzie konfiguracji systemu BIOS? Narzędzie konfiguracji systemu BIOS jest oprogramowaniem na bazie ROM. Umożliwia ono wyświetlania podstawowych informacji o komputerze i opcji ustawień uruchamiania urządzeń, bezpieczeństwa, trybu hardware i innych ustawień użytkownika. Jak uruchomić narzędzie konfiguracji systemu BIOS? Aby uruchomić narzędzie konfiguracji systemu BIOS: 1 Wyłącz komputer. 2 Naciśnij przycisk Novo i następnie wybierz opcję BIOS Setup. Jak mogę zmienić tryb uruchamiania? Dostępne są dwa tryby uruchamiania: UEFI i Legacy. Aby zmienić tryb uruchamiania, uruchom narzędzie konfiguracji systemu BIOS i ustaw tryb uruchamiania na UEFI lub Legacy support w menu uruchamiania. Kiedy wymagana jest zmiana trybu uruchamiania? Tryb UEFI jest domyślnym trybem uruchamiania komputera. W przypadku zainstalowania starszej wersji systemu operacyjnego Windows (dowolny system operacyjny starszy niż Windows 8), konieczna jest zmiana trybu uruchamiania na tryb Legacy support. Zainstalowanie starszego systemu operacyjnego Windows nie jest możliwe bez uprzedniej zmiany trybu uruchamiania. Uzyskiwanie pomocy Jak mogę skontaktować się z Centrum obsługi klienta? Uzyskiwanie pomocy i obsługi technicznej w Podręczniku Lenovo z informacjami ogólnymi i dotyczącymi bezpieczeństwa. 36

41 Rozdział 5. Rozwiązywanie problemów Rozwiązywanie problemów Problemy z ekranem Po włączeniu komputera na ekranie nic się nie pojawia. Po włączeniu komputera na pustym ekranie jest wyświetlany tylko biały kursor. Mój ekran gaśnie, gdy komputer jest włączony. Problemy z hasłem Jeśli ekran nadal pozostaje pusty, upewnij się, że: - Bateria jest zainstalowana prawidłowo. - Do komputera jest podłączony zasilacz sieciowy, a przewód zasilający jest podłączony do sprawnego gniazda elektrycznego. - Zasilanie komputera jest włączone. (aby potwierdzić, naciśnij powtórnie przycisk zasilania.) -Pamięć jest zainstalowana prawidłowo. Jeśli powyższe elementy są prawidłowo ustawione, a ekran pozostaje pusty, oddaj komputer do serwisu. Odtwórz partycję systemową do stanu oryginalnego lub uprzednio zapisanego z zastosowaniem OneKey Recovery System. Jeśli nadal na ekranie jest widoczny tylko kursor, oddaj komputer do serwisu. Być może jest włączony wygaszacz ekranu lub inne ustawienia zarządzania energią. Aby wyłączyć wygaszacz ekranu lub wznowić działanie z trybu uśpienia, wykonaj jedną z następujących czynności: - Naciśnij dowolny klawisz klawiatury. - Naciśnij przycisk zasilania. - Naciśnij klawisze Fn+F2, aby upewnić się, że podświetlanie ekranu LCD zostało wyłączone. Nie pamiętam hasła. Jeśli zapomniałeś hasło, poproś administratora systemu o anulowanie Twojego hasła użytkownika. Jeśli nie pamiętasz hasła dysku twardego, autoryzowany serwis firmy Lenovo nie będzie mógł go zresetować ani odtworzyć danych z tego dysku. Należy zabrać komputer do autoryzowanego serwisu lub przedstawiciela handlowego firmy Lenovo w celu wymiany dysku twardego. Wymagany jest dowód zakupu, a za podzespoły i robociznę zostanie pobrana opłata. Jeśli nie pamiętasz hasła administratora, autoryzowany serwis firmy Lenovo nie będzie mógł go zresetować. Należy zabrać komputer do autoryzowanego serwisu lub przedstawiciela handlowego firmy Lenovo w celu wymiany płyty głównej. Wymagany jest dowód zakupu, a za podzespoły i robociznę zostanie pobrana opłata. 37

42 Rozdział 5. Rozwiązywanie problemów Problemy ze stanem uśpienia Wyświetlany jest komunikat dotyczący krytycznie niskiego stanu naładowania baterii i komputer natychmiast się wyłącza. Energia w baterii wyczerpuje się. Podłącz do komputera zasilacz sieciowy lub wymień baterię na w pełni naładowaną. Komputer przechodzi w tryb uśpienia natychmiast po wykonaniu testu POST (Poweron self-test). Upewnij się, że: - Bateria jest naładowana. - Temperatura podczas pracy znajduje się w dopuszczalnym zakresie. Zobacz Rozdział 2. Informacje na temat użytkowania i konserwacji w Podręcznik Lenovo z informacjami ogólnymi i dotyczącymi bezpieczeństwa. Note:Jeśli bateria jest naładowana, a temperatura mieści się w dopuszczalnym zakresie, oddaj komputer do serwisu. Nie można wznowić działania komputera z trybu uśpienia i komputer nie działa. Jeżeli komputer znajduje się w trybie uśpienia, podłącz zasilacz sieciowy do komputera, a następnie naciśnij dowolny klawisz lub przycisk zasilania. Jeśli nie można wznowić działania systemu z trybu uśpienia, system przestał odpowiadać i nie można wyłączyć komputera, należy go zresetować. Niezapisane dane mogą zostać utracone. Aby zresetować komputer, naciśnij i przytrzymaj przycisk zasilania przez co najmniej 4 sekundy. Jeśli komputera nadal nie można uruchomić ponownie, odłącz zasilacz sieciowy i baterię. Problemy z ekranem komputera Ekran jest pusty. Wykonaj następujące czynności: - Jeśli używasz zasilacza sieciowego lub baterii i wskaźnik stanu baterii świeci, naciśnij kombinację klawiszy Fn+, aby rozjaśnić ekran. -Jeśli wskaźnik zasilania miga, naciśnij przycisk zasilania w celu wznowienia działania z trybu uśpienia. -Jeśli problem nadal występuje, skorzystaj z rozwiązania dla następującego problemu: Obraz na ekranie jest nieczytelny lub zniekształcony. - Naciśnij klawisze Fn+F2, aby upewnić się, że podświetlanie ekranu LCD zostało wyłączone. 38 Obraz na ekranie jest nieczytelny lub zniekształcony. Na ekranie pojawiają się niewłaściwe znaki. Upewnij się, że: - Sterownik wyświetlacza jest prawidłowo zainstalowany. - Rozdzielczość ekranu i jakość kolorów są prawidłowo ustawione. - Typ monitora jest prawidłowy. Czy system operacyjny lub program zostały zainstalowane prawidłowo? Jeśli zostały zainstalowane i skonfigurowane prawidłowo, oddaj komputer do serwisu.

43 Rozdział 5. Rozwiązywanie problemów Problemy z dźwiękiem Z głośników nie słychać dźwięku, nawet po zwiększeniu głośności. Problemy z baterią Komputer wyłącza się zanim wskaźnik stanu naładowania baterii osiągnie stan braku energii. -lub- Komputer nie wyłącza się po osiągnięciu przez wskaźnik stanu naładowania baterii stanu braku energii. Komputer nie działa przy w pełni naładowanej baterii. Problem z dyskiem twardym Upewnij się, że: - Funkcja wyciszenia jest wyłączona. -Nie są podłączone słuchawki. - Jako urządzenie odtwarzające wybrane są głośniki. Rozładuj i naładuj baterię. Zabezpieczenie przeciwprzepięciowe w baterii może być włączone. Wyłącz komputer na minutę, aby wyłączyć zabezpieczenie, a następnie włącz go ponownie. Dysk twardy nie działa. Upewnij się, że w menu Boot (Uruchamianie) narzędzia Narzędzie konfiguracji systemu BIOS dysk twardy jest prawidłowo wybrany w opcji EFI/Boot device priority (Kolejność uruchamiania). Problem z uruchamianiem System Microsoft Windows nie uruchamia się. Problem z wykonywaniem kopii zapasowej Nie można wykonać kopii zapasowej. Zastosuj OneKey Recovery System, aby wykonać przywrócenie partycji systemowej do stanu oryginalnego lub do uprzednio zapisanego. Szczegółowe informacje na temat OneKey Recovery System Szczegółowe informacje zobacz Lenovo OneKey Recovery System na stronie 34. Używasz systemu operacyjnego innego niż Windows. Brak wystarczającej pamięci do zapisania kopii zapasowej danych. Zwolnij miejsce na dysku w miejscu zapisu. 39

44 Rozdział 5. Rozwiązywanie problemów Inne problemy Komputer nie odpowiada. Aby wyłączyć komputer, naciśnij i przytrzymaj przez co najmniej 4 sekundy przycisk zasilania. Jeśli komputer nadal nie odpowiada, odłącz zasilacz sieciowy i baterię. Komputer może się zawieszać w przypadku przejścia w tryb uśpienia podczas komunikacji. Podczas pracy w sieci należy wyłączyć funkcję przechodzenia w tryb uśpienia. Komputer nie jest uruchamiany z odpowiedniego urządzenia. Podłączone urządzenie zewnętrzne nie działa. Sprawdź menu Boot (Uruchamianie) w narzędziu Narzędzie konfiguracji systemu BIOS. Upewnij się, że opcja EFI/Boot device priority (Kolejność uruchamiania) w narzędziu Narzędzie konfiguracji systemu BIOS została ustawiona tak, aby komputer był uruchamiany z wybranego urządzenia. Przy wyłączonym komputerze naciśnij przycisk Novo i wybierz Boot Device Menu (Menu uruchamiania urządzeń). Następnie wybierz urządzenie, z którego chcesz uruchomić komputer. Gdy zasilanie komputera jest włączone, nie należy podłączać lub odłączać od komputera przewodów innych niż USB, ponieważ może to spowodować uszkodzenie komputera. W przypadku korzystania z urządzenia USB zużywającego dużo energii, na przykład zewnętrznego napędu optycznego USB, należy użyć zewnętrznego zasilania urządzenia. W przeciwnym razie urządzenie może nie zostać rozpoznane lub może nastąpić wyłączenie systemu. 40

45 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Uwaga: O ile nie określono inaczej, ilustracje użyte w tym rozdziale dotyczą modelu Lenovo G580. Poniżej opisane czynności związane z demontażem i wymianą urządzeń są takie same dla modeli Lenovo G480/G485/G580/G585/G780. Wymiana baterii Uwaga: Należy korzystać tylko z baterii dostarczonej przez firmę Lenovo. Inne baterie mogą się zapalić lub wybuchnąć. W celu wymiany baterii wykonaj następujące czynności: 1 Wyłącz komputer. Odłącz zasilacz sieciowy i wszystkie przewody od komputera. 2 Zamknij wyświetlacz i obróć komputer. 3 Zwolnij blokadę ręcznego zatrzasku baterii a. Przytrzymując zatrzask sprężynowy baterii w pozycji odblokowanej b, wyjmij baterię w kierunku wskazywanym przez strzałkę c. G480/G485/G580/G

46 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) G Zainstaluj w pełni naładowaną baterię. 5 Przesuń ręczny zatrzask baterii do położenia zablokowanego. 6 Obróć komputer. Podłącz zasilacz sieciowy i wszystkie przewody do komputera. 42

47 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Wymiana dysku twardego Pojemność pamięci masowej komputera można zwiększyć, wymieniając dysk twardy na dysk o większej pojemności. Nowy dysk twardy można zakupić u sprzedawcy lub przedstawiciela handlowego firmy Lenovo. Uwaga: Dysk twardy należy wymieniać tylko w przypadku jego modernizacji lub naprawy. Złącza i wnęka dysku twardego nie zostały zaprojektowane do częstej wymiany lub zamiany dysków. Na opcjonalnym dysku twardym nie jest dołączone wstępnie zainstalowane oprogramowanie. Obsługa dysku twardego Nie należy upuszczać dysku ani narażać go na wstrząsy fizyczne. Umieść dysk na materiale, takim jak miękka ściereczka, który amortyzuje wstrząsy fizyczne. Nie naciskaj pokrywy dysku. Nie dotykaj złączy. Dysk jest bardzo delikatny. Nieprawidłowa obsługa może spowodować uszkodzenie dysku twardego i trwałą utratę znajdujących się na nim danych. Przed wyjęciem dysku twardego utwórz kopię zapasową wszystkich informacji na dysku twardym, a następnie wyłącz komputer. Nigdy nie wyjmuj dysku, kiedy system działa bądź znajduje się w trybie uśpienia. 43

48 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Aby wymienić dysk twardy, wykonaj następujące czynności: 1 Wyłącz komputer, a następnie odłącz zasilacz sieciowy i wszystkie przewody. 2 Zamknij wyświetlacz i obróć komputer. 3 Wyjmij baterię. 4 Zdejmij pokrywę komory dysku twardego/pamięci/procesora/karty Mini PCI Express Card. a. Wykręć lub poluzuj śruby zabezpieczające pokrywę komory a/ a. b.zdejmij pokrywę komory b. G480/G

49 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) G580/G G

50 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) 5 Usuń śruby mocujące ramkę c. G480/G485/G580/G G

51 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) 6 Pociągnij klamrę twardego dysku w kierunku wskazywanym przez strzałkę d. G480/G485/G580/G585 4 G

52 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) 7 Wyjmij dysk twardy umocowany w metalowej ramce e. G480/G485/G580/G585 5 G Usuń śruby i odłącz metalową ramkę od dysku twardego. 9 Zamocuj metalową ramkę do nowego dysku twardego i dokręć śruby. 0 Delikatnie włóż dysk do wnęki dysku twardego z wypustką skierowaną do góry i złączami skierowanymi do siebie, a następnie wsuń go dokładnie na swoje miejsce.

53 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) A Przykręć śruby mocujące ramkę. B Wyrównaj zatrzaski łączące z odpowiednimi otworami i zamocuj pokrywę komory. C Włóż i dokręć wkręty. D Włóż baterię. E Obróć komputer. Podłącz zasilacz sieciowy i wszystkie przewody do komputera. 49

54 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Wymiana pamięci Można zwiększyć ilość pamięci w komputerze, instalując w jego złączu pamięci moduły DDR3 SDRAM dostępne jako opcja. Moduły DDR3 SDRAM są dostępne w różnych wariantach pojemności. Uwaga: Należy używać wyłącznie typów pamięci obsługiwanych przez komputer. W przypadku nieprawidłowej instalacji pamięci opcjonalnej lub instalacji nieobsługiwanego typu pamięci, przy próbie uruchomienia komputera wygenerowany zostanie dźwięk ostrzegawczy. Niektóre z modeli komputera mogą mieć tylko jedno gniazdo pamięci. Patrz dane techniczne konkretnego modelu. Niezależnie od tego sposób wymiany pamięci pozostaje taki sam. Aby zainstalować moduł DDR3 SDRAM, należy wykonać następujące czynności: 1 Dotknij metalowego stołu lub uziemionego przedmiotu metalowego, aby zredukować ładunek elektrostatyczny ciała, który może doprowadzić do uszkodzenia modułu pamięci DDR3 SDRAM. Nie dotykaj krawędzi stykowej DDR3 SDRAM. 2 Wyłącz komputer. Odłącz zasilacz sieciowy i wszystkie przewody od komputera. 3 Zamknij wyświetlacz i obróć komputer. 4 Wyjmij baterię ponownie. 5 Zdejmij pokrywę komory dysku twardego/pamięci/procesora/karty Mini PCI Express Card. a. Wykręć lub poluzuj śruby zabezpieczające pokrywę komory a/ a. b.zdejmij pokrywę komory b. G480/G

55 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) G580/G G Jeżeli w gnieździe pamięci są już zainstalowane dwa moduły DDR3 SDRAM, wyjmij jeden z nich, aby zrobić miejsce na nowy, naciskając jednocześnie zatrza- 51

56 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) ski po obu stronach gniazda. Zachowaj stary moduł DDR3 SDRAM do przyszłego wykorzystania Zrównaj nacięcie w module pamięci DDR3 SDRAM z występem w gnieździe i delikatnie włóż moduł DDR3 SDRAM do gniazda pod kątem Wepchnij moduł DDR3 SDRAM w kierunku gniazda tak, aby zatrzaski po obu stronach gniazda zamknęły się Wyrównaj zatrzaski łączące z odpowiednimi otworami i zamocuj pokrywę komory. 0 Włóż i dokręć wkręty. A Włóż baterię. B Obróć komputer. Podłącz zasilacz sieciowy i wszystkie przewody do komputera. 52

57 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Uwaga: Jeżeli w serwisowanym komputerze jest używany tylko jeden moduł DDR3 SDRAM, kartę należy zainstalować w gnieździe SLOT-0 ( : dolne gniazdo), a nie SLOT-1 ( : górne gniazdo). b Aby się upewnić, że moduł DDR3 SDRAM jest zainstalowany prawidłowo: 1 Włącz komputer. 2 Podczas uruchamiania komputera naciśnij klawisz F2. Zostanie wyświetlony ekran Narzędzie konfiguracji systemu BIOS. W pozycji System Memory (Pamięć systemowa) wyświetlana jest łączna ilość pamięci zainstalowanej w komputerze. a 53

58 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Wymiana karty połączenia bezprzewodowego LAN Aby wymienić kartę połączenia bezprzewodowego LAN, wykonaj następujące czynności: 1 Wyłącz komputer, a następnie odłącz zasilacz sieciowy i wszystkie przewody. 2 Zamknij wyświetlacz i obróć komputer. 3 Wyjmij baterię. 4 Zdejmij pokrywę komory dysku twardego/pamięci/procesora/karty Mini PCI Express Card. 5 Rozłącz dwa kable karty LAN (jeden czarny, jeden biały) a. 1 Uwaga: Karta połączenia bezprzewodowego LAN w niektórych modelach może mieć tylko jeden przewód (czarny). 6 Odkręć śrubę zabezpieczającą kartę LAN b. 2 54

59 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) 7 Wyciągnij kartę połączenia bezprzewodowego LAN c. 3 8 Zainstaluj kartę połączenia bezprzewodowego LAN. 9 Włóż i dokręć śrubę. 0 Ponownie połącz dwa kable karty LAN (jeden czarny, jeden biały). Uwaga: Podczas instalacji lub reinstalacji karty połączenia bezprzewodowego: W przypadku modeli z kartą połączenia bezprzewodowego LAN z dwoma przewodami: Podłącz kabel w kolorze czarnym (MAIN) do gniazda oznaczonego symbolem 1. Podłącz kabel w kolorze białym (AUX) do gniazda oznaczonego symbolem 2. W przypadku modeli z kartą bezprzewodowego połączenia LAN z tylko jednym przewodem, podłącz czarny kabel (MAIN) do gniazda oznaczonego symbolem 1. A Zamontuj pokrywę komory i przykręć śruby. B Włóż baterię. C Obróć komputer. Podłącz zasilacz sieciowy i wszystkie przewody do komputera. 55

60 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) Wyjmowanie napędu optycznego Aby wyjąć napęd optyczny, wykonaj następujące czynności: G480/G485/G580/G585 1 Zdejmij pokrywę komory dysku twardego/pamięci/procesora/karty Mini PCI Express Card. 2 Usuń śrubę pokazaną na ilustracji a. 3 Delikatnie wyciągnij napęd optyczny b

61 Dodatek A. Instrukcje dotyczące podzespołów, które może wymieniać użytkownik (Customer Replaceable Units, CRU) G780 1 Usuń śrubę pokazaną na ilustracji a. 2 Delikatnie wyciągnij napęd optyczny b. 2 1 W poniższej tabeli znajduje się lista podzespołów komputera, które może wymieniać użytkownik (CRU, Customer Replaceable Units) oraz informacje o tym, gdzie można znaleźć instrukcje wymiany. Ulotka instalacyjna Podręcznik użytkownika Zasilacz sieciowy O Przewód zasilacza O Bateria O O Pokrywy dolne O Dysk twardy O Pamięć O Karta połączenia bezprzewodowego LAN O Napęd optyczny O 57

62 Znaki towarowe Lenovo jest znakiem towarowym lub zastrzeżonym znakiem towarowym firmy Lenovo w Polsce i/lub innych krajach. NVIDIA i Optimus są znakami towarowymi i/lub zastrzeżonymi znakami towarowymi firmy NVIDIA Corporation w Stanach Zjednoczonych i innych krajach. AMD i PowerXpress są znakami towarowymi firmy Advanced Micro Devices, Inc. Inne nazwy firm, produktów i usług mogą być znakami towarowymi lub znakami usług innych firm. 58

63 V3.0_pl-PL Lenovo China 2012
